Бачок тор
мозной
жидкости
заднего
тормоза

Блок
предох
раните
лей

Держатель
шлема

Отделение
для
документов

Воздушный фильтр

Педаль заднего тормоза

Водительская подставка для ног

Пассажирская
подставка для ног

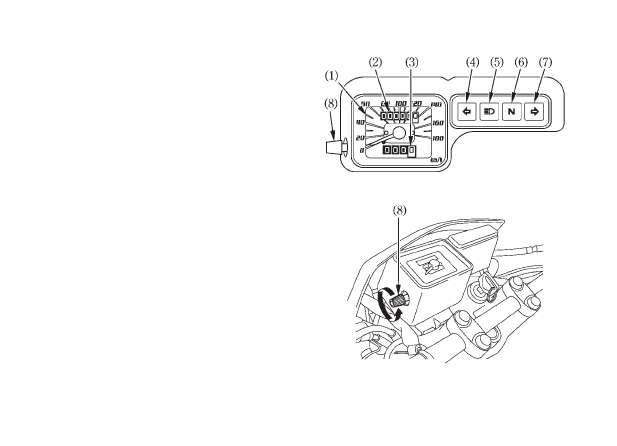

ПРИБОРЫ И КОНТРОЛЬНЫЕ ЛАМПЫ
Контрольные лампы располагаются на прибор
ной панели. Их назначение изложено в таблице
на следующей странице.

(1) Спидометр
(2) Одометр
(3) Указатель пробега за поездку
(4) Контрольная лампа включения левого указателя

поворота

(5) Контрольная лампа включения дальнего света
(6) Контрольная лампа включения нейтральной пе

редачи

(7) Контрольная лампа включения правого указателя

поворота

(8) Ручка сброса показаний указателя пробега за по

ездку

№

позиции

Наименование

Описание

(1)

Спидометр

Показывает скорость движения.
Показывает вашу скорость в километрах в час (км/ч)
или милях в час (миль/ч), в зависимости от испол
нения.

(2)

Одометр

Показывает величину общего пробега.

(3)

Указатель пробега за поездку

Показывает величину пробега за поездку.

(4)

Контрольная лампа включения ука
зателя левого поворота (зеленая)

Мигает при включении левого указателя поворота.

(5)

Контрольная лампа включения даль
него света (синяя)

Загорается при включении дальнего света.

(6)

Контрольная лампа включения нейт
ральной передачи (зелёная)

Загорается при включении нейтральной передачи.

(7)

Контрольная лампа включения пра
вого указателя поворота (зеленая)

Мигает при включении правого указателя поворота.

(8)

Ручка сброса показаний указателя
пробега за поездку

Сбрасывает показания указателя пробега за поездку
на ноль (0). Вращайте ручку в указанном направле
нии.

ТОРМОЗА

Тормозные механизмы переднего и заднего колес
дисковые, с гидравлическими приводами.
По мере износа тормозных колодок уровень тор
мозной жидкости понижается.
Тормозные механизмы не нуждаются в регулиров
ке, но уровень тормозной жидкости и степень из
носа тормозных колодок следует регулярно прове
рять. Тормозную систему следует осматривать
достаточно часто, чтобы вовремя предотвратить
возможную утечку тормозной жидкости.Если сво
бодный ход рычага или педали тормоза стал
слишком большим, но износ тормозных колодок
не достиг предельно допустимой величины (стр.
93), возможно, в тормозную систему попал воз
дух, и её следует прокачать. Для выполнения этой
работы обратитесь к официальному дилеру
Honda.

Уровень тормозной жидкости в переднем тор
мозном контуре:
Проверьте уровень жидкости на вертикально сто
ящем мотоцикле. Он должен быть выше нижней
отметки (1). Если уровень находится на нижней
отметке LOWER (1) или ниже ее, проверьте сте
пень износа тормозных колодок (стр. 93).
Изношенные колодки подлежат замене. Если ко
лодки не изношены, проверьте, нет ли утечки
жидкости из тормозной системы.
Перед

ОСНОВНЫЕ ЭЛЕМЕНТЫ
(Информация, необходимая для управления мотоциклом)

(1) Отметка нижнего уровня «LOWER"
