Перегоревший предохранитель

Прежде чем проводить действия с предохранителя-
ми, внимательно прочтите раздел «Проверка и
замена предохранителей»:

 Стр. 81

Наклейка на блоке предохранителей, наклейка
на крышке главного предохранителя ABS,
наклейка на крышке главного предохранителя
DCT

  Стр. 165, 167

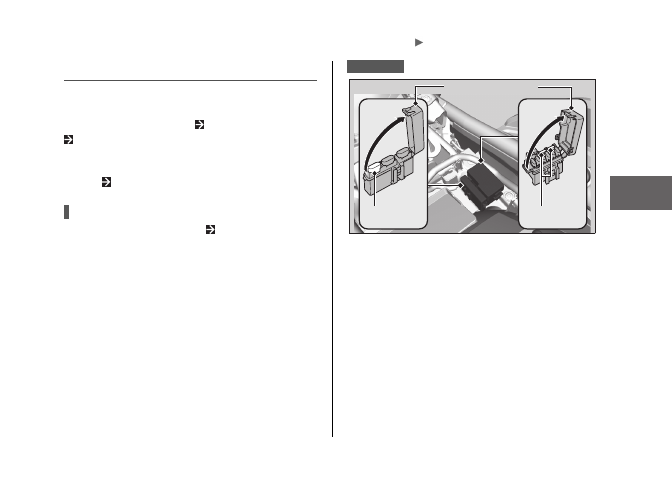

  Предохранители в блоке предохранителей

1.  Снимите седло водителя:

 Стр. 93

2.  Откройте крышку блока предохранителей.
3.  При помощи пинцета, закрепленного на крышке

блока предохранителей, выньте предохранители
и проверьте исправность каждого из них.
Заменяйте перегоревший предохранитель пре-
дохранителем такого же номинала.

4.  Закройте крышку блока предохранителей.
5.  Установите на место седло водителя.

CRF1000A

См. продолжение

Неисправности электрооборудования   Перегоревший предохранитель

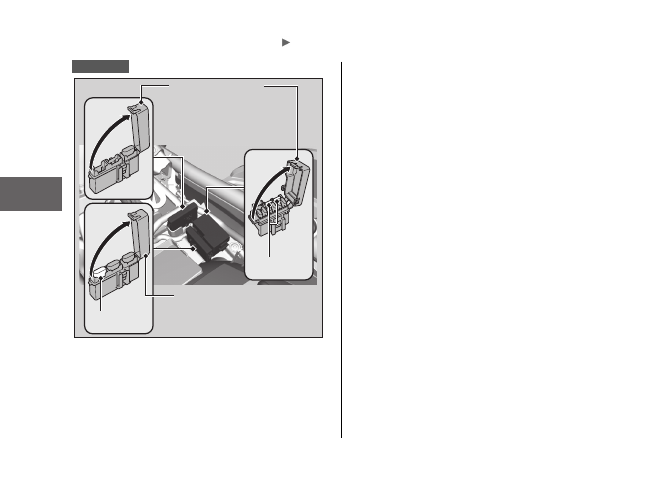

Крышки блока

предохранителей

Запасной
предохранитель

Запасные
предохранители

CRF1000D

Неисправности электрооборудования   Перегоревший предохранитель

Крышки блока

предохранителей

Запасные
предохранители

Крышка блока
предохранителей

Запасной
предохранитель

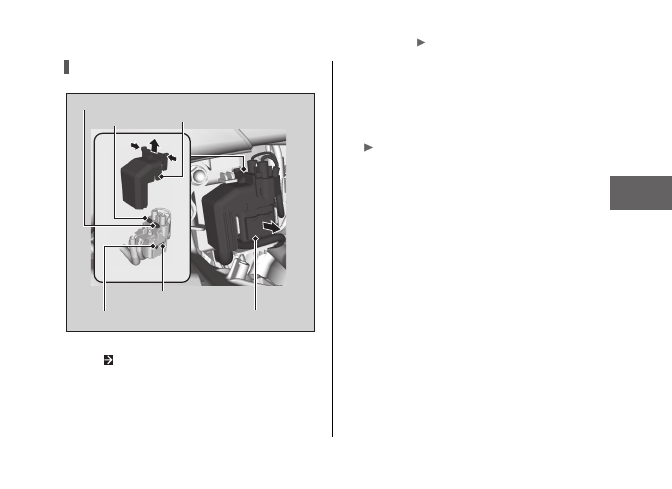

  Главный предохранитель и предохранитель

системы впрыска топлива

1.  Снимите крышку отсека аккумуляторной бата-

реи:

 Стр. 92

2.  Вытяните электромагнитный выключатель стар-

тера

3.  Снимите крышку электромагнитного выключа-

теля стартера.

4.  При помощи пинцета, закрепленного на крышке

блока предохранителей, выньте по одному глав-
ный предохранитель и предохранитель системы
впрыска топлива. Проверьте их исправность.
Заменяйте перегоревший предохранитель пре-
дохранителем такого же номинала.

  Запасной главный предохранитель находится

в электромагнитном выключателе стартера.

5.  Установите детали в порядке, обратном снятию.

См. продолжение

Неисправности электрооборудования   Перегоревший предохранитель

Главный предохранитель

Предохранитель
системы впрыска

Крышка электромагнитного
выключателя стартера

Запасной главный
предохранитель

Запасной предохранитель
системы впрыска топлива

Электромагнитный
выключатель стартера

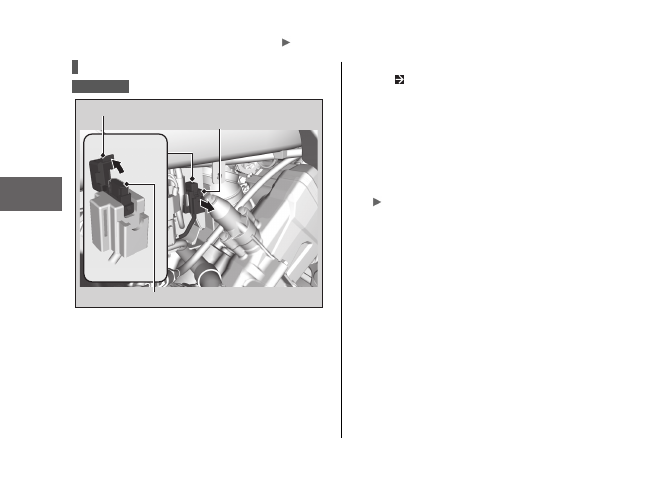

  Главный предохранитель ABS

CRF1000A

1.  Снимите крышку отсека аккумуляторной бата-

реи:

 Стр. 92

2.  Извлеките демпфер главного предохранителя

ABS.

3.  Откройте крышку блока предохранителей.
4.  При помощи пинцета, закрепленного на крышке

блока предохранителей, выньте главные предо-
хранители ABS и проверьте их исправность.
Заменяйте перегоревший предохранитель пре-
дохранителем такого же номинала.

  Запасной главный предохранитель находится

в электромагнитном выключателе стартера.

5.  Установите детали в порядке, обратном снятию.

Неисправности электрооборудования   Перегоревший предохранитель

Крышка блока

предохранителей

Демпфер главного

предохранителя ABS

Главный предохранитель ABS
