87

Проблемы с электрооборудованием



Перегорела лампа

❙

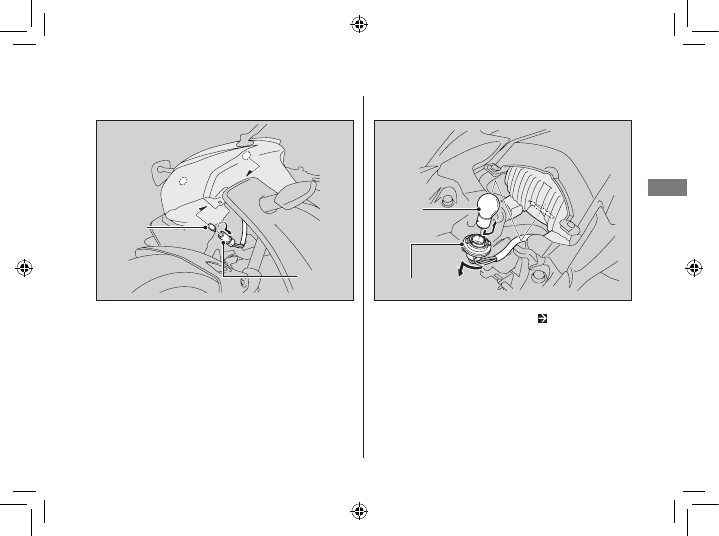

 Передние габаритные фонари

Патрон

Лампа

Способ  замены  ламп  в  обоих  передних  габа-
ритных фонарях одинаков.

1.  Отсоедините патрон, повернув его против

часовой стрелки.

2.  Вытяните лампу, не выкручивая ее.
3.  Вставьте  новую  лампу,  соблюдая  изло-

жен ные  операции  в  обратной  последо-
вательности.

❙

 Стоп-сигнал/задний фонарь

Патрон

Лампа

1.  Снимите заднее сиденье.   стр.49

2.  Поверните патрон против часовой стрелки

и вытяните его.

3.  Слегка нажмите на лампу и поверните ее

против часовой стрелки.

4.  Вставьте новую лампу, осуществляя изло-

жен ные  операции  в  обратной  последо-
вательности.

5.  Установите на место заднее сиденье.

далее на следующей странице

88

Проблемы с электрооборудованием



Перегорела лампа

❙

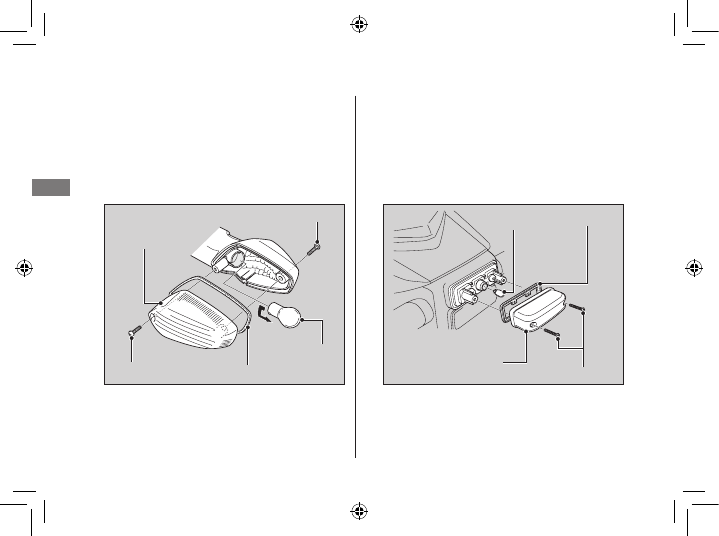

 Передние и задние указатели поворота

1.  Выкрутите винт «А» и винт «В».

2.  Осторожно снимите плафон указателя по-

во рота с уплотнительной прокладкой.

3.  Слегка  нажмите  на  лампу  и  поверните  ее

против часовой стрелки.

Плафон

Винт «A»

Лампа

Прокладка

Винт «B»

4.  Вставьте новую лампу в цоколь, осуществ-

ляя  изложенные  действия  в  обратном  по-

рядке.



Используйте лампы желтого цвета.

❙

 Освещение номерного знака

1.  Выкрутите два шурупа.

2.  Снимите  плафон  освещения  номерного

знака с уплотнительной прокладкой.

3.  Вытяните лампу, не выкручивая ее.

Шурупы

Лампа

Прокладка

Плафон

4.  Вставьте новую лампу, осуществляя изло-

жен ные операции в обратном порядке.

89

Проблемы с электрооборудованием



Перегорел плавкий предохранитель

Перегорел плавкий предохранитель

Прежде  чем  обслуживать  плавкие  предо-
хранители, прочтите раздел «Осмотр и замена
предохранителей».   стр.40

❙

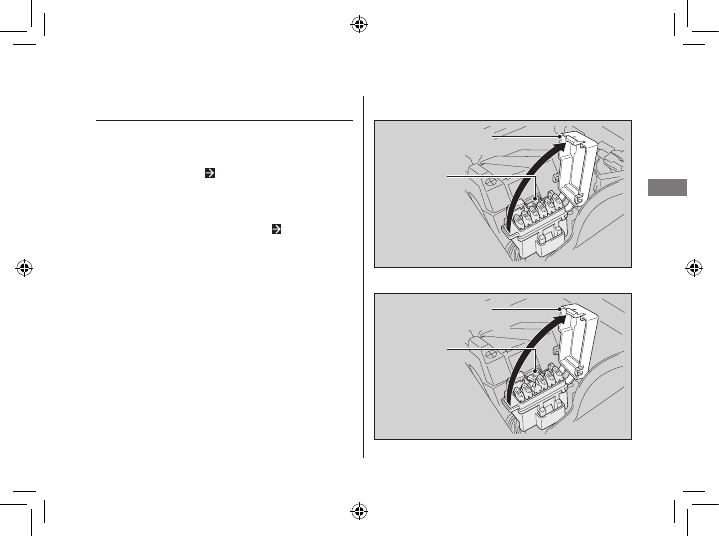

 Коробки предохранителей

1.  Снимите переднее сиденье.   стр.50

2.  Откройте  крышку  коробки  предохрани-

телей.

3.  Один  за  другим  вынимайте  и  проверяйте

все  предохранители  в  коробке.  Найдя
пере горевший  предохранитель,  замените

его  запасным  предохранителем  аналогич-

ной номинальной силы тока.

4.  Закройте  крышку  коробки  предохрани-

телей.

5.  Установите переднее сиденье.

(CBR250RA)

Запасной

предо­

хранитель

Крышка коробки

предохранителей

(CBR250R)

Запасной

предо­

хранитель

Крышка коробки

предохранителей

90

Проблемы с электрооборудованием



Перегорел плавкий предохранитель

❙

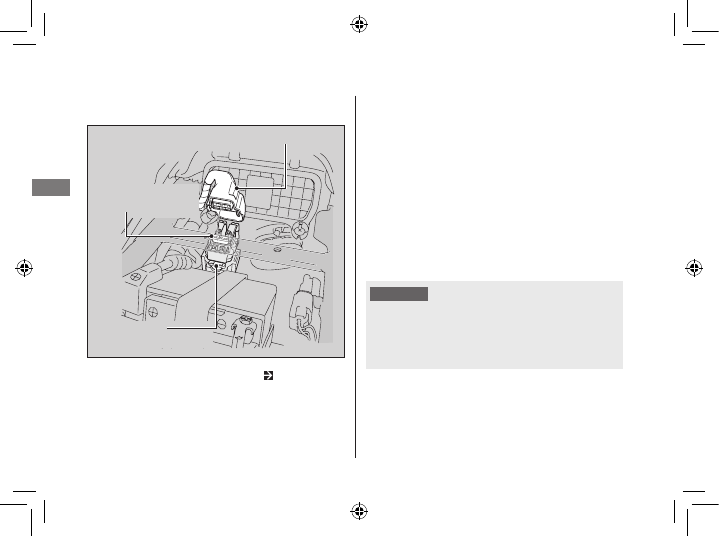

 Главный предохранитель

Главный

предохранитель

Контактный штекер

Запасной

предохранитель

1.  Снимите переднее сиденье.   стр.50

2.  Отсоедините  контактный  разъем  от  эле-

ктро магнитного переключателя стартера.

3.  Выньте плавкий предохранитель из гнезда

и проверьте, не перегорел ли он. В случае
необходимости  замените  его  запас ным
пре до хранителем  аналогичной  номи наль-
ной силы тока.



Запасной  главный  предохранитель  за-

кре п лен  на  корпусе  электромагнитного
переключателя стартера.

4.  Соберите остальные детали, осуществляя

изложенные операции в обратном порядке.

 ВНИМАНИЕ

Если один и тот же плавкий предохранитель перегорает
несколько  раз,  это  свидетельствует  о  неисправности
эле ктро сети. Обратитесь к дилеру Honda для диа гнос­
тики электрических систем мотоцикла.
