(8)   Индикатор левых указателей поворота
(9)   Индикатор антиблокировочной системы (ABS)

(CBF1000FA/FT/FS)

(10) Сигнализатор низкого давления моторного

масла

(11) Индикатор дальнего света
(12) Индикатор нейтрали
(13) Сигнализатор высокой температуры охлаждаю-

щей жидкости

(14) Индикатор системы управления двигателем

PGM-FI

(15) Индикатор правых указателей поворота

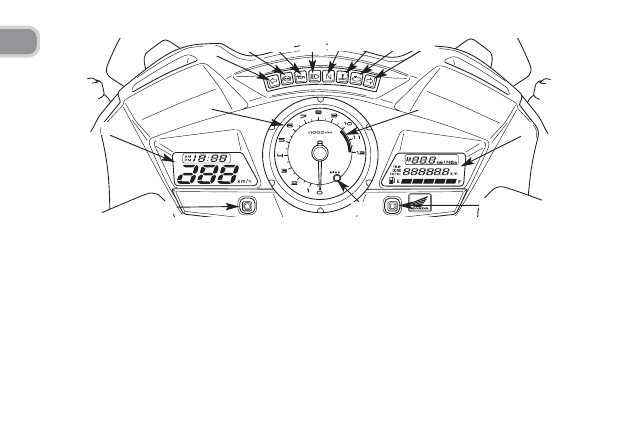

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной панели.
Их назначение изложено в таблицах на следующих
страницах.
(1)  Тахометр
(2) Красная зона тахометра
(3)  Индикатор системы иммобилайзера (HISS)
(4) Правый многофункциональный дисплей
(5) Кнопка В
(6) Кнопка А
(7) Левый многофункциональный дисплей

(1)

(2)

(4)

(5)

(3)

(8)

(9) (10)

(7)

(6)

(11) (12) (13) (14) (15)

Расположение узлов и механизмов

(№ позиции) Наименование

Функционирование

(1)  Тахометр

Показывает частоту вращения коленчатого вала
двигателя в оборотах в минуту. При включении
зажигания стрелка тахометра однократно качнётся по
всей шкале до максимальных значений.

(2)  Красная зона тахометра

Никогда, даже после обкатки двигателя, не допускайте
ситуации, при которой стрелка тахометра будет
находиться в красной зоне.

ПРИМЕЧАНИЕ

Эксплуатация двигателя за пределами рекомендованной
максимальной частоты вращения вала двигателя
(начало красной зоны тахометра) может привести к
выходу его из строя.

(3)  Индикатор системы иммобилайзера (HISS)

(красный)

Этот сигнализатор высвечивается на несколько секунд при
включении зажигания, если выключатель двигателя
находится в положении RUN

 (РАБОТА). Затем он должен

погаснуть, если в замке зажигания находится правильно
кодированный ключ. Если в замке зажигания находится
неправильно кодированный ключ, индикатор продолжает
высвечиваться, а двигатель не запустится (стр. 60).
В мигающем режиме этот индикатор остаётся в течение
24 часов после выключения зажигания (стр. 61).

2

(№ позиции) Наименование

Функционирование

(4) Правый многофункциональный дисплей

Дисплей имеет следующие функции; Данный дисплей
служит для отображения пусковой информации (см. стр. 24)

-   Одометр

Отражает совокупный пробег мотоцикла (стр. 26).

-   Указатель пробега за поездку

Отражает пробег мотоцикла с момента последнего сброса
показаний (стр. 27).

-   Указатель расхода топлива

Показывает текущий пробег (стр. 32), средний пробег
на литре топлива (стр. 32) или расход топлива (стр. 32).
Если включается сигнализатор низкого уровня топлива,
дисплей переключается в режим индикации остатка
топлива.

-   Указатель уровня топлива

Показывает приблизительный остаток топлива в баке (стр. 29).

Расположение узлов и механизмов

(№ позиции) Наименование

Функционирование

(5) Кнопка В

Используйте эту кнопку для:
•   Переключения между режимами одометра, указателя про-

бега за поездку А и указателя пробега за поездку В (стр. 27)

•   Для сброса указателя пробега за поездку A и указателя про-

бега на остатке топлива (стр. 28)

•   Сброса указателя пробега за поездку B (стр. 28)
•   Включения режима мигания индикатора системы иммоби-

лайзера (HISS) (стр. 61)

(6) Кнопка А

Используйте эту кнопку для:

•   Переключения индикации между текущим пробегом, средним

пробег на литре топлива или расходом топлива (page 31)

•   Изменения индикации указателя пробега на остатке топлива

(стр. 36)

•   Изменения режима сброса указателя пробега за поездку A

и указателя пробега на остатке топлива (стр. 28)

•   Изменения единиц измерения спидометра, одометра, указа-

теля пробега за поездку и счетчика пробега на остатке топли-
ва (только версия Е) (стр. 37)

•   Установки времени (стр. 38)
