Проверка провисания приводной
цепи

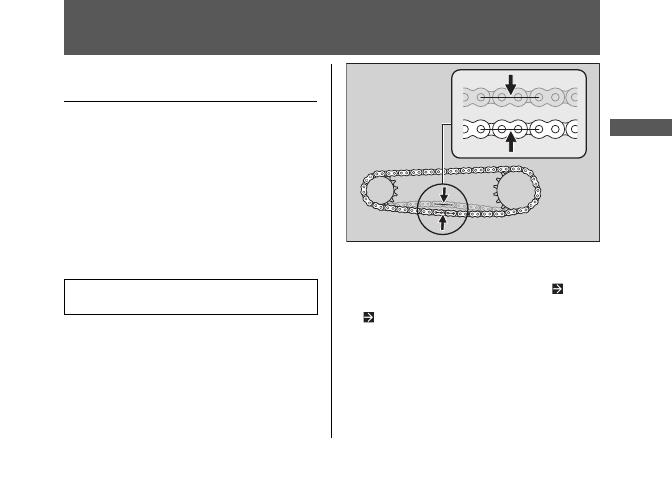

Провисание цепи проверяется на различных участ-
ках цепи. Если провисание увеличен только в неко-
торых секторах цепи, это означает что несколько
звеньев "закисли" и заедают.
Обратитесь к дилеру для проверки цепи.
1.  Включите нейтральную передачу. Остановите дви-

гатель.

2.  Установите мотоцикл на центральную опору на

твердой ровной поверхности.

3.  Проверьте провисание нижней ветви приводной

цепи в средней ее части между звездочками.

Провисание приводной цепи:


25 - 35 мм

8

Не пользуйтесь мотоциклом, если провиса-
ние цепи превышает 50 мм.

4.  Вращая заднее колесо, убедитесь, что цепь дви-

жется плавно.

5.  Проверьте звездочки главной передачи.   Стр. 51

6.  Выполните очистку и смазку приводной цепи.

 Стр. 52

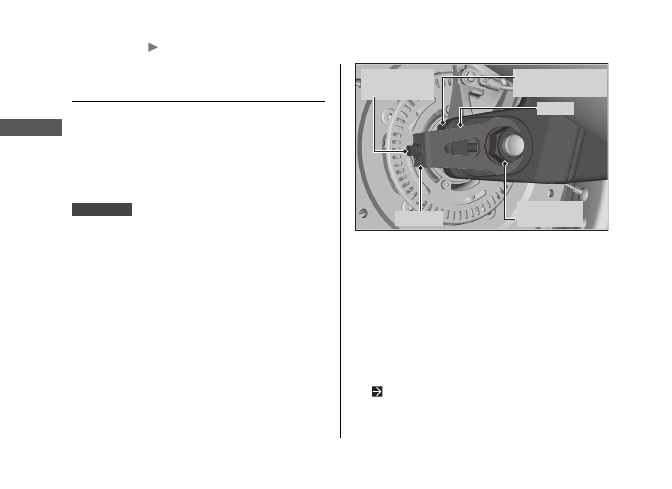

Приводная цепь

Регулировочный
болт

Линейка

Регулятор

Задний торец
маятникового рычага

Гайка оси
заднего колеса

4.  Поворачивайте регулировочные болты на одина-

ковое число оборотов до получения правильного
провисания приводной цепи. Для увеличения
натяжения цепи необходимо закручивать болты
против часовой стрелки, для уменьшения натяже-
ния цепи болты необходимо вращать по часовой
стрелке. Регулируйте провисание в средней точке
между ведущей звёздочкой и ведомой звёздоч-
кой.



Проверьте провисание приводной цепи.

 Стр. 75

Приводная цепь   Регулировка провисания приводной цепи

Регулировка провисания приводной
цепи

Для регулировки провисания приводной цепи требу-
ется специальный инструмент. Обратитесь к дилеру
для регулировки провисания цепи.
Снимая и устанавливая колесо, будьте осторожны,
чтобы не повредить датчик частоты вращения коле-
са и импульсное кольцо датчика.

CB1100CA



1.  Включите нейтральную передачу. Остановите дви-

гатель.

2.  Установите мотоцикл на центральную опору на

твердой ровной поверхности.

3.  Ослабьте гайку оси заднего колеса.

CB1100NA



1.  Включите нейтральную передачу. Остановите дви-

гатель.

2.  Установите мотоцикл на центральную опору на

твердой ровной поверхности.

3.  Ослабьте гайку оси заднего колеса.
4.  Ослабьте стопорные гайки обоих регулировочных

болтов.

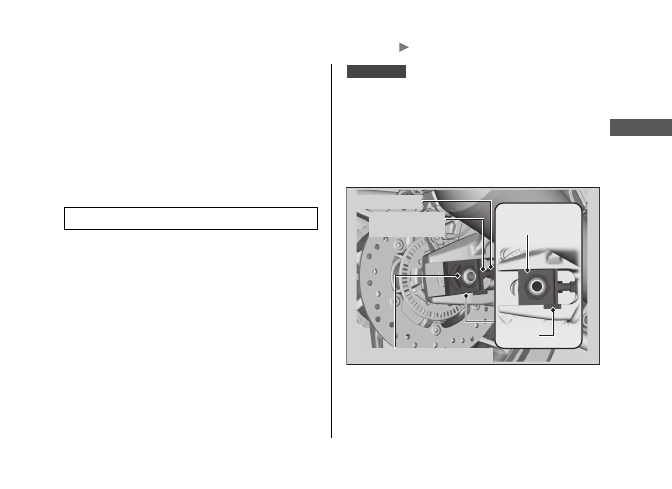

Регулировочный

Стопорная гайка

болт

Линейка

Гайка/шайба оси заднего колеса

Регулировочная
пластина

Приводная цепь   Регулировка провисания приводной цепи

5.  Проверьте правильность расположения оси

заднего колеса. Для этого необходимо убедиться,
что задний торец маятникового рычага совпадает
с соответствующей шкалой на регуляторе. Левый
и правый торцы маятникового рычага должны
совпадать с теми же метками на соответствую-
щей шкале. Если ось установлена неправильно,
поверните правый или левый регулировочный
болт для совмещения меток.

6.  Затяните гайку оси заднего колеса.

Момент затяжки: 93 Нм (9,5 кгс-м)

7.  Затяните регулировочные болты с небольшим

усилием.

8.  Повторно проверьте провисание приводной цепи.

См. продолжение

Приводная цепьь   Регулировка провисания приводной цепи

7.  Затяните гайку оси заднего колеса.

Момент затяжки: 113 Нм (11,5 кгс-м)

8.  При затяжке стопорных гаек удерживайте регули-

ровочные болты от проворачивания.

9.  Повторно проверьте провисание приводной цепи.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки. Неправильная сборка может при-
вести к утрате тормозной системой
работоспособности.


5.  Поворачивайте регулировочные болты на одина-

ковое число оборотов до получения правильного
провисания приводной цепи. Для увеличения
натяжения приводной цепи поворачивайте регу-
лировочные болты против часовой стрелки.
Для уменьшения натяжения приводной цепи
поворачивайте регулировочные болты по часовой
стрелке и продвигайте заднее колесо вперед.
Регулируйте провисание в средней точке между
ведущей звёздочкой и ведомой звёздочкой.
Проверьте провисание приводной цепи.

 Стр. 75

6.  Проверьте правильность расположения оси

заднего колеса. Для этого необходимо убедиться,
что отметки на шкале с делениями с обеих сторон
совпадают. Обе метки должны соответствовать
друг другу. Если ось перекошена, поворачивайте
левый или правый регулировочные болты до
совпадения меток и переправьте провисание
цепи.
