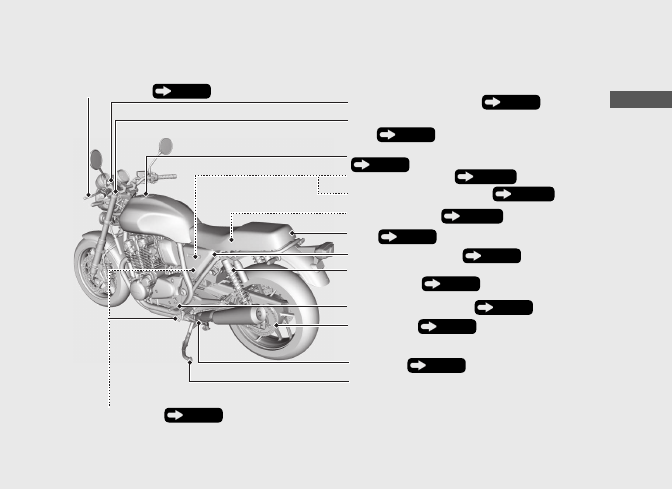

Бачок гидропривода сцепления



  Стр. 81

Рычаг сцепления





  Стр. 85

Регулятор предварительного сжатия пружины передней
вилки

  Стр. 86

Пробка заправочной горловины топливного бака



  Стр. 37

Седло

  Стр. 61

Предохранитель системы впрыска

  Стр. 110

Главный предохранитель

  Стр. 110

Блок предохранителей

  Стр. 109

Регулятор предварительного сжатия пружины
задней подвески

  Стр. 87

Боковой упор

  Стр. 74

Центральная опора

Вентиляция картера

  Стр. 83

Левый боковой обтекатель

  Стр. 62

Рычаг переключения передач

  Стр. 36

Приводная цепь

  Стр. 75

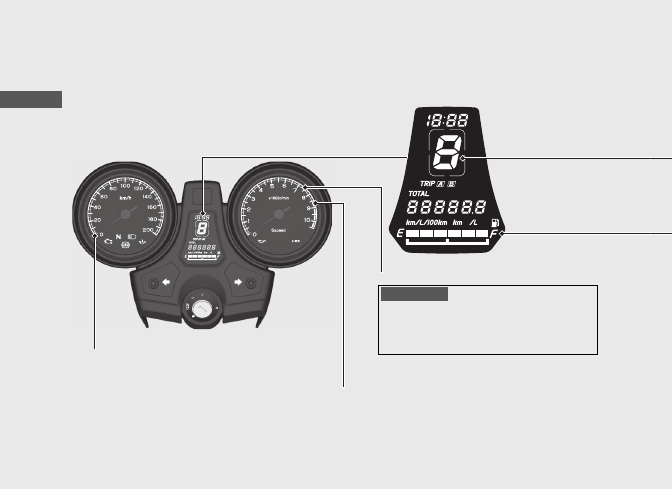

Панель приборов

Тахометр

Красная зона тахометра
(недопустимые обороты двигателя)

Спидометр

ПРИМЕЧАНИЕ

Не допускайте работу двигателя в красной зоне
тахометра. Превышение максимально допустимой
частоты вращения коленчатого вала отрицательно
сказывается на ресурсе двигателя.

Указатель уровня топлива

Если первое деление шкалы указателя уровня топлива (Е) начинает мигать, остаток топлива в баке со-
ставляет приблизительно: 3,6 л
Одновременно с этим можно вывести на дисплей индикацию расчетного пробега на остатке топлива и
остатка топлива в баке

  Стр. 25

.

Если индикатор уровня топлива продолжает циклично мигать или выключается:

  Стр. 94



Режим самодиагностики дисплея

При переводе ключа зажигания в положение   ON (ВКЛ) включаются все индикаторы, сигнализаторы
и указатели. Если какой-либо элемент дисплея не включается в установленном режиме, обратитесь
к официальному дилеру для проверки.

Индикатор выбранной передачи
Индикатор выбранной передачи показывает номер включенной передачи.
Символ

 "—" мигает в случае ошибки при переключении передач.

См. продолжение

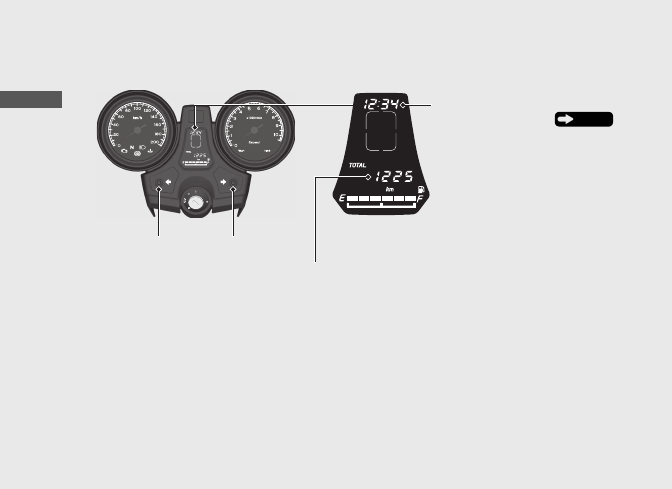

Часы (режим 12-часового формата)
Порядок установки времени

  Стр. 27

Одометр [TOTAL], счетчик пробега за поездку [TRIP A/B], указатель пробега
на единицу топлива, указатель расхода топлива

Кнопка А служит для переключения индикации между счетчиком пробега за поездку A, средним пробегом на единицу топли-
ва для счетчика пробега А, расходом топлива для счетчика пробега А, счетчиком пробега за поездку В, средним пробегом на
единицу топлива для счетчика пробега В, расходом топлива для счетчика пробега В и указателем мгновенного расхода
топлива.



y

Одометр: Отображает общий пробег с начала эксплуатации.



y

Счетчик пробега за поездку: Отображает пробег с момента обнуления счетчика (для обнуления счетчика нужно нажать и
удерживать кнопку А. Одновременно будут сброшены на нуль показания указателя среднего пробега на единицу топлива
и указателя расхода топлива).

Кнопка А

Кнопка В

Панель приборов

 (продолжение)
