Органы управления скутера

       К органам управления относятся все рычаги, кнопки, клавиши и контрольные лампы, необходимые аля полноценного управления скутером.

       Органы управления это: руль, с поворотной рукояткой управления «газом», рычаги переднего и заднего тормоза, переключатели ближнего и дальнего света, кнопка и рычаг кик-стартера, контрольные лампы приборной панели, а также спидометр, тахометр и различные датчики, сигнализирующие о работоспособности систем скутера.

       Педали переключения передач и тбр-моза на современных скутерах отсутствуют, но они могут встречаться на более старых моделях, так же, как и ручки пускового обогатителя карбюратора.

       Руль обычно изготавливается из стальной трубы; тюнинговые рули, выпускаемые сторонними фирмами, могут быть выполнены из алюминиевых и других легких сплавов.

1 - рычаг заднего тормоза; 2 - рычаг переднего тормоза

       Крепятся рули при помощи специальных стоек к верхней траверсе вилки, либо непосредственно на кронштейне рулевой колонки.

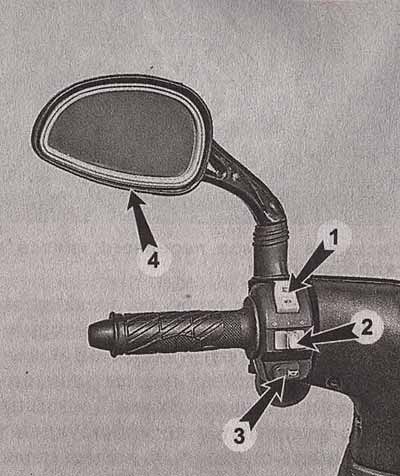

1. Клавиша переключения дальнего-ближнего света фары; 2. Клавиша включения сигналов поворота; 3. Клавиша включения звукового сигнала; 4. Зеркало заднего вида

       На левой стороне руля обычно расположен рычаг заднего тормоза, переключатель дальнего и ближнего света фары, клавиша включения звукового сигнала и мигания дальним светом (не на всех моделях). Кроме того, здесь находится сдвижная клавиша включения сигналов поворота.

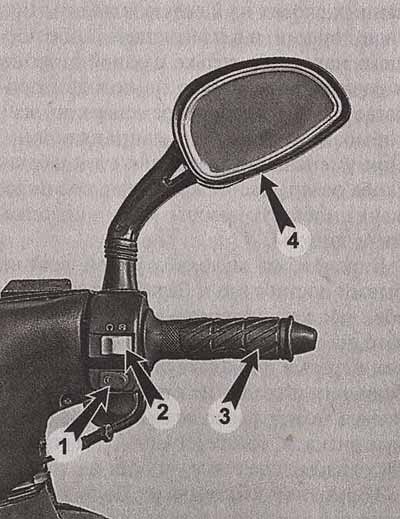

1. Клавиша включения стартера; 2. Клавиша аварийной остановки двигателя; 3. Рукоятка управления «газом»; 4. Зеркало заднего вида

       На правой стороне находятся рычаг переднего тормоза, клавиша включения стартера и кнопка аварийной остановки двигателя. Поворотная рукоятка управления «газом» также находится на правой стороне руля.

       Под рулем, в центральной панели скутера, находится замок зажигания, служащий для включения бортовой электроцепи и противоугонного блокирования рулевой колонки. Обычно замок имеет три положения:

       1. ON — все системы включены, рулевая колонка разблокирована, ключ нельзя вынуть из замка зажигания;

       2. OFF - все системы выключены, рулевая колонка разблокирована;

       3. LOCK - все системы выключены, рулевая колонка заблокирована в повернутом положении.

       Приборная панель скутера, необходимая для полного контроля за машиной в движении, имеет, как правило, спидометр со встроенным одометром, тахометр, показывающий обороты двигателя, указатель уровня топлива, сигнальные лампы включенного дальнего света, давления и температуры масла, индикаторные лампы сигналов поворота.

       Следует сказать, что, в общем-то, скутеру с автоматической трансмиссией тахометр на нужен. Вариатор сам «подбирает» свое передаточное число, без участия водителя. Однако многие фирмы устанавливают тахометр, он украшает приборную панель и придает солидность маленькому скутеру. Кроме того тахометр облегчает регулировку карбюратора при ремонте и необходим при проведении тюнинга скутера.

       Простая приборная панель скутера-«пол-тинника»:
       1 - спидометр со встроенным одометром; 2 - тахометр; 3 - указатель уровня топлива; 4 - сигнальная лампа включенного дальнего света; 5 - индикаторные лампы включенного указателя поворота
