3.5.
Обслуживание впускной и выхлопной систем
двигателя мотоцикла Zongshen ZS200GS
Разборка/сборка узлов, проверка и обслуживание впускной системы
двигателя мотоцикла Zongshen ZS200GS

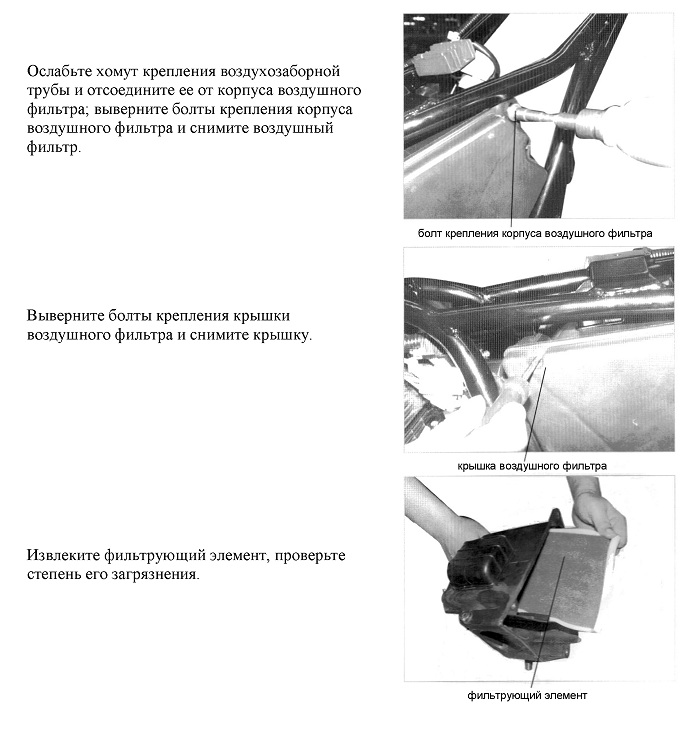

Ослабьте хомут крепления воздухозаборной трубы и
отсоедините ее от корпуса воздушного фильтра; выверните болты крепления
корпуса воздушного фильтра и снимите воздушный фильтр.
Выверните болты крепления крышки воздушного фильтра и снимите крышку.
Извлеките фильтрующий элемент, проверьте степень его загрязнения.

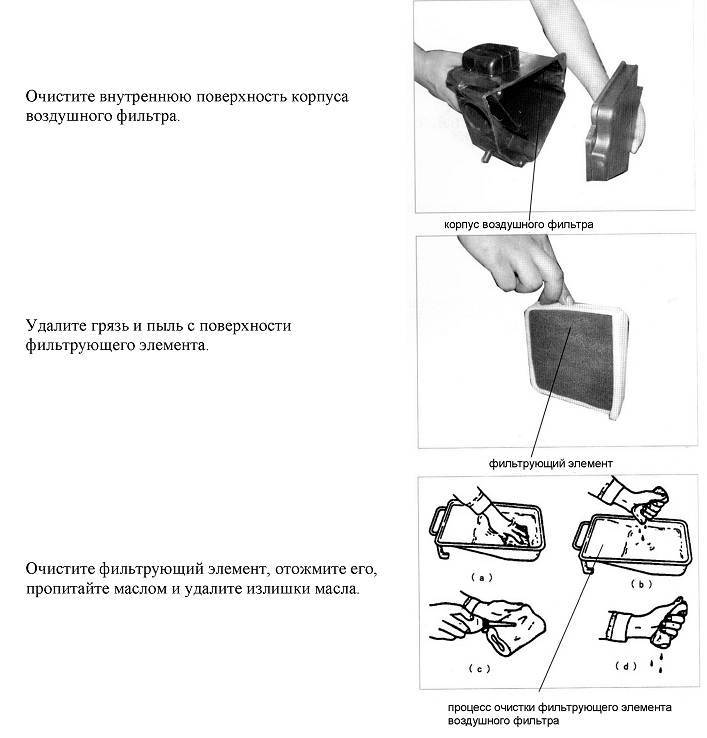

Очистите внутреннюю поверхность корпуса воздушного
фильтра.
Удалите грязь и пыль с поверхности фильтрующего элемента.
Очистите фильтрующий элемент, отожмите его, пропитайте маслом и удалите
излишки масла.
Виды повреждений, симптомы неисправностей воздушного фильтра и способы
их устранения ремонта см. в таблице 3-8.
Таблица 3-8. Обслуживание
и устранение неисправностей воздушного фильтра
Зона |
Вид неисправности |
Симптомы неисправности по узлу |
Симптомы неисправности по поведению мотоцикла |
Способ устранения |
Воздушный фильтр |
Чрезмерное загрязнение фильтрующего элемента |
— |
Запуск двигателя затруднен или невозможен; падение мощности
двигателя; слабая мощность двигателя на холостом ходу;
повышенный расход топлива; повышенная дымность выхлопа
(черный дым) |
Очистить фильтрующий элемент |
Разрыв или иное повреждение фильтрующего элемента |
— |
Слишком громкий звук в процессе всасывания двигателем
воздуха |
Заменить фильтрующий элемент |
Разборка/сборка узлов, проверка и обслуживание
выхлопной системы двигателя мотоцикла Zongshen ZS200GS

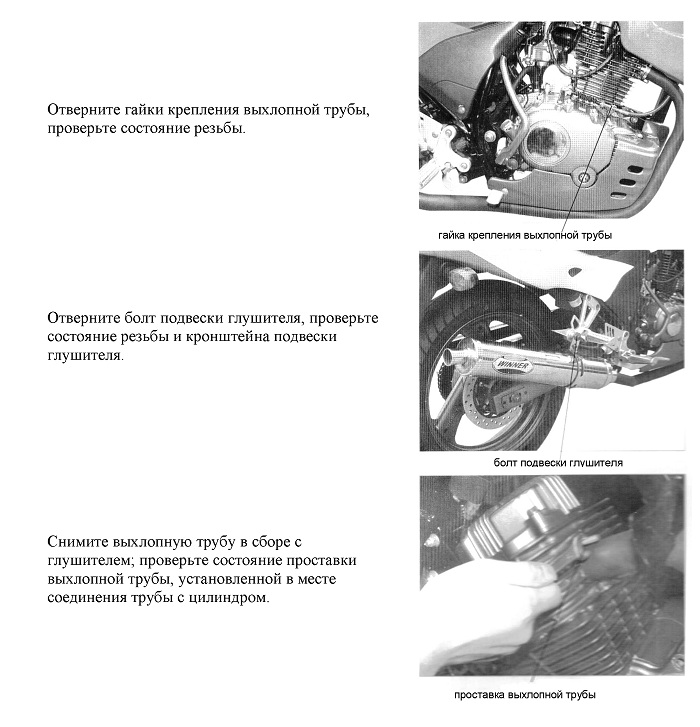

Отверните гайки крепления выхлопной трубы,
проверьте состояние резьбы.
Отверните болт подвески глушителя, проверьте состояние резьбы и
кронштейна подвески глушителя.
Снимите выхлопную трубу в сборе с глушителем; проверьте состояние
проставки выхлопной трубы, установленной в месте соединения трубы с
цилиндром.
Проверьте, нет ли отложений и нагара в выхлопной
трубе.
Проверьте, нет ли чрезмерных отложений и нагара в глушителе.
Виды повреждений, симптомы неисправностей выхлопной системы, способы их
устранения и ремонта см. в таблице 3-9.
Таблица 3-9. Обслуживание
и устранение неисправностей выхлопной системы
Зона |
Вид неисправности |
Симптомы неисправности по узлу |
Симптомы неисправности по поведению мотоцикла |
Способ устранения |
Уплотнение выхлопной трубы |
Нарушение уплотнения выхлопной трубы в месте соединения с
цилиндром |
"Просекание" выхлопных газов в месте соединения с цилиндром |
Чрезмерно громкий звук выхлопа двигателя |
Заменить/ восстановить уплотнение |
Глушитель |
Повреждение корпуса глушителя |
"Просекание" выхлопных газов; внешнее повреждение корпуса
глушителя |
Чрезмерно громкий звук выхлопа. |
Заменить глушитель |
