КАК ВОССТАНОВИТЬ УПРУГОСТЬ ПРУЖИН ЗАДНЕЙ ПОДВЕСКИ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»



Для устойчивости мотоцикла при существенное значение имеет правильный подбор пружин задней подвески. Различие жесткости пружин, которое появляется в процессе эксплуатации можно восстановить методом накатки, воспользовавшись специальным приспособлением (рис. 5.5), закрепленным в резцедержателе токарного станка. Оправку приспособления с углом конусности 10 - 15° устанавливают в центрах или же один ее конец закрепляют в патроне, предварительно надев на нее пружину, упругость которой нужно восстановить. Пружину закрепляют на оправке 13 штифтом 12, вставляемым между первым и вторым рабочими витками пружины в отверстие оправки, затем затягивают регулировочный болт приспособления 16, сжимая тарировочную пружину 4 до длины, соответствующей усилию, необходимому для накатки. После этого прижимают суппортом ролик к пружине до тех пор, пока тарировочная пружина не сожмется на 1 - 2 мм. Шаг подачи не зависит от величины начальной на-грузки. Пружину накатывают при частоте вращения шпинделя 80 - 100 об/мин за два-четыре прохода. Эту работу можно выполнить и жесткой накаткой с роликом, имеющим радиус сферы обрабатываемой пружины. Режимы обработки те же.

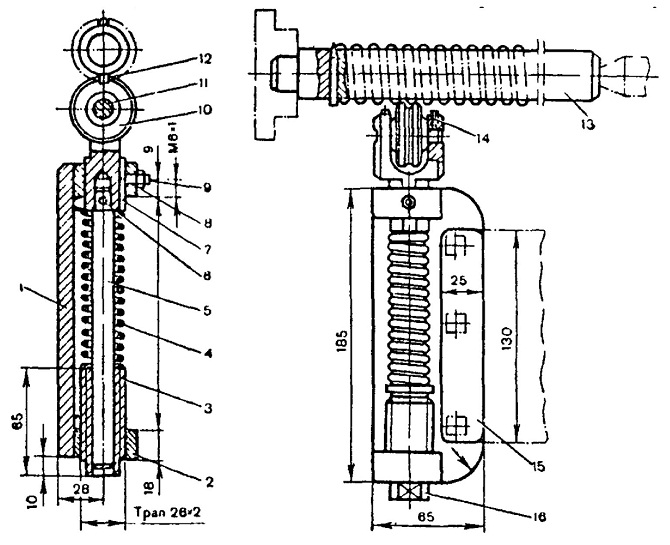

Рис. 5.5. Приспособление для восстановления упругости пружин: 1 - плита; 2 - направляющая; 3 -втулка; 4 - пружина; 5 -хвостовик; 6 -штифт; 7 - державка; 8 - гайка; 9 -винт; 10 - ролик; 11 палец; 12 - штифт; 13 - оправка; 14 - винт; 15-планка; 16 регулировочный болт

• ПРЕДЛОЖИТЕ КОНСТРУКЦИЮ ПРИСПОСОБЛЕНИЯ ДЛЯ СНЯТИЯ ПРУЖИНЫ

Эту операцию можно провести при помощи съемника (рис. 5.6)

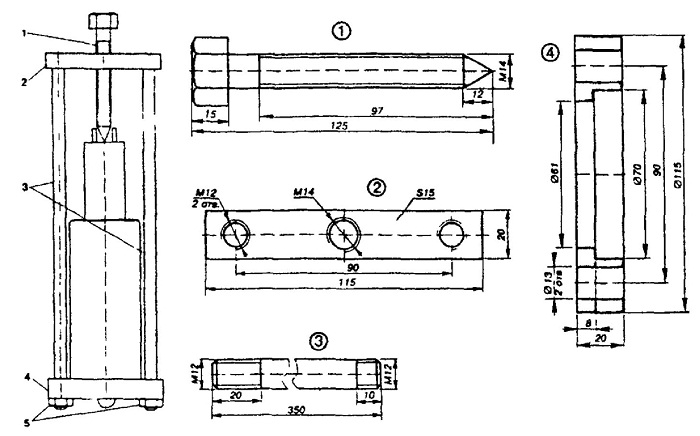

Рис. 5.6. Съемник: 1 - болт; 2 - планка; 3 - шпильки; 4 - кольцо; 5 - гайки М12
