Полупроводниковые выпрямительные устройства строительных подъемников

§ 30.

Полупроводниковые выпрямительные устройства строительных подъемников

Полупроводниковые выпрямительные устройства применяют для преобразования переменного тока в постоянный. Постоянный ток нужен для питания обмотки возбуждения вихревого тормозного генератора и асинхронной тормозной машины.

Основным элементом выпрямителей является электрический вентиль — прибор, обладающий проводимостью только в одном направлении. К таким приборам, используемым в подъемниках, относятся селеновые шайбы и германиевые или кремниевые диоды. На рис. 61, а показана схема селенового вентиля, пропускающего электрический ток только в одном направлении, указанном стрелкой с белым концом.

Селеновый вентиль состоит из алюминиевой пластины, называемой опорным электродом, тонкого слоя селена 1, покрывающего

опорный электрод, покровного металла 4, напыленного на поверхность селена, и контактной пружинящей шайбы. Покровный металл представляет собой сплав олова, кадмия и висмута. В результате особой обработки вентиля при его изготовлении на наружной поверхности образуется химическое соединение селенид кадмия 5, обладающее электронной проводимостью. При наличии здесь же селена между ним и селенидом кадмия создается запирающий слой 3, который пропускает ток только в одном направлении.

На рис. 61,6 показан выпрямительный столб, собранный из селеновых вентилей.

Основой германиевого диода (рис. 61, в) служит пластинка из кристаллического германия 13 с примесью сурьмы или мышьяка, обладающая в определенных условиях односторонней проводимостью. На пластинке 13 находится плотно- к ней примыкающая капля индия 12. В результате атомы индия проникают в германиевую пластинку и образуют в ней дырочный слой, который обладает односторонней проводимостью. Основные элементы диода помещены в герметизированный корпус 9 и имеют выводы — электроды 11 и 14. В кремниевых диодах в качестве основы используется слой кристаллического кремния с примесью фосфора или сурьмы, сплавленного с пластиной алюминия. В результате диффузии алюминия в кремний на их стыке образуется слой односторонней проводимости.

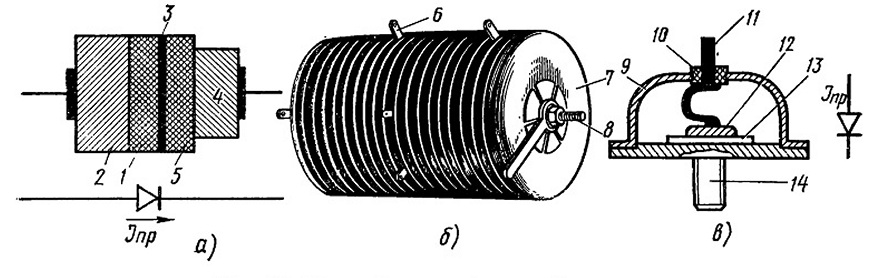

Рис. 61. Полупроводниковые выпрямители:

а— образование запирающего слоя в селеновом вентиле, б — столб селенового выпрямителя,
в— германиевый диод; 1 — селен, 2 — алюминий, 3 — запирающий слой, 4 — покровный металл, 5 — селенистый кадмий, 6 — контактный зажим, 7 — селеновый элемент, 8 — стяжная шпилька, 9 — корпус, 10 — изолятор, 11 — верхний электрод, 12 — капля индия, 13 — пластинка германия. 14 — нижний электрод

§ 31. Конечные выключатели строительных подъемников

Конечные выключатели на строительных подъемниках применяют в основном для ограничения действия механизмов, в некоторых случаях их используют в качестве выключателей блокировки или для включения цепей сигнализации и адресователей груза.

Конечные выключатели установлены на всех подъемниках в цепи управления двигателем механизма подъема, например для его выключения при достижении грузонесущим органом крайнего верхнего положения.

Конечные выключатели по принципу их действия можно разделить на две группы. К первой группе относятся выключатели контактного типа с механическим воздействием на контактную систему, а ко второй — бесконтактные выключатели с электромагнитным воздействием на их систему.

Из выключателей первой группы на строительных подъемниках в основном используют рычажные выключатели (рис. 62), работающие следующим образом. Под действием слабой пружины 10 рычаги выключателя занимают такое положение, при котором контактный мостик 2 замыкает неподвижные контакты 1. Если на ролик 8 воздействует внешняя сила по направлению стрелки, то рычаг 7 повернется вокруг оси 9 на некоторый угол и через сильную пружину 6 повернет рычаг 5, преодолев при этом действие слабой пружины 10. Мостик 2 разомкнет контакты 1, а мостик 3 замкнет неподвижные контакты 4. Контакты 4 называются замыкающими, а контакты 1 — размыкающими.

Контакты конечных выключателей рассчитаны на небольшие токи, поэтому их включают в цепи управления, блокировки и сигнализации.

На рис. 62,б показан рычажный конечный выключатель типа ВК-300. Контактная система выключателя расположена в корпусе под герметичной крышкой 14. Рычаг 12 с роликом 11 у этого выключателя можно устанавливать в различные исходные положения за счет его перестановки на шлицах оси 13.

Для механического воздействия на рычаг 12 конечного выключателя через ролик 11 обычно используется лыжа 17, которая, перемещаясь по направлению стрелки, отклоняет рычаг 12 в положение, изображенное пунктирной линией.

Из выключателей второй группы на строительных подъемниках применяют бесконтактные конечные выключатели, принцип действия которых основан на том, что при приближении стальной пластинки к определенному месту 'выключателя он выдает электрический сигнал, при котором срабатывает промежуточное реле, включенное в цепь управления или сигнализации подъемника.

На строительных подъемниках применяют бесконтактные выключатели КВД-6, КВД-50 и К.ВД-100. Число в марке выключателя обозначает ширину щели в миллиметрах, в которую вводится стальная пластинка для срабатывания выключателя. Указанные выключатели обычно используют; в комплекте с блоком питания Д-ЗМ, выпускаемом для этих целей. На рис. 63 приведены общие виды с основными размерами выключателя КВД-6 и блока питания Д-ЗМ, а также схема их включения.

Преимуществом этих конечных выключателей является то, что для их срабатывания не требуется механического (силового) воздействия, что они имеют малые габаритные размеры, полностью герметизированы, благодаря чему на их работу не влияет запыленность и влажность окружающей среды.

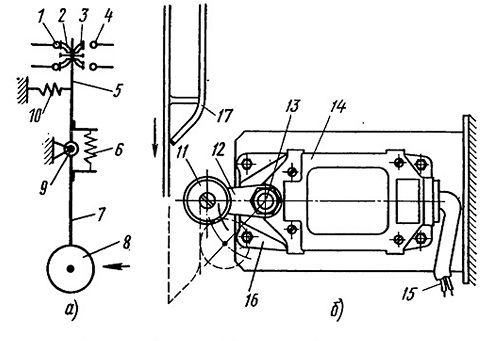

Рис. 62. Рычажный, конечный выключатель:
а — схема, б — устройство выключателя ВК-300; 1, 4—неподвижные контакты, 2, 3—контактные мостики, 5, 7 — рычаги. 6 — сильная пружина, 8—ролик, 9 — ось рычагов, 10— слабая пружина, 11 — ролик, 12 — рычаг, 13 — ось рычага, 14 — крышка корпуса, 15—провода, 16 — корпус выключателя, 17 — отключающая линейка со скосом (лыжа)

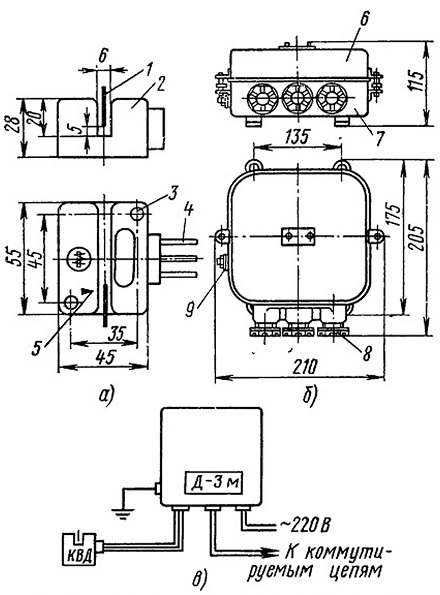

Рис. 63. Бесконтактный конечный выключатель:

а — бесконтактный датчик КВД-6. б — блок питания Д-ЗМ, в —схема включения; 1—металлическая пластинка, 2 — корпус выключателя, 3 —отверстие для крепления. 4 —провода, 5 — указатель срабатывания, 6 — крышка кожуха, 7 — кожух, 8—муфта герметизации проводов. 9— зажим заземления

§ 32.

Аппараты ручного управления для размыкания и замыкания электрических цепей управления, освещения и сигнализации строительных подъемников

Для управления подъемниками применяют обычные и пакетные выключатели, универсальные переключатели, кнопки управления и кнопочные станции.

Кнопки управления. Кнопки управления (рис. 64,а) служат для замыкания и размыкания цепей,- питающих катушки контакторов, магнитных пускателей и реле, а также для включения звукового сигнала. Кнопка состоит из стержня 2 с головкой (толкателя), смонтированного на стержне контактного мостика, и неподвижных контактов, укрепленных на корпусе 1 кнопки. Толкатель удерживается в исходном положении возвратной пружиной.

Кнопки имеют обычно замыкающий и размыкающий контакты, электрически не связанные один с другим. Контакты кнопок выдерживают ток до 5 А. Толкатели кнопок часто снабжаются надписями Пуск или Стоп. Кнопки Стоп обычно имеют красный цвет.

Комплект кнопок, встроенный в общий кожух, называется кнопочной станцией или кнопочным постом. На грузовых строительных подъемниках чаще применяют переносные кнопочные станции с пластмассовым кожухом. К кнопкам подводят ток напряжением не более 220 В. Кожух кнопки, если он металлический, заземляют.

Пакетные выключатели. Пакетные выключатели (рис. 64,б) применяют в подъемниках для включения цепей управления, освещения и нагревательных приборов.

Пакетные выключатели состоят из двух основных узлов: контактной системы и переключающего механизма. Контактная система набирается из отдельных секций 4. Каждая секция состоит из изолятора, в пазах которого находятся неподвижные контакты с зажимами 7 для подсоединения проводов. Подвижные контакты выключателя — скользящие. Отдельные секции собирают в пакет
и закрепляют между пластиной основания и крышкой выключателя стяжными шпильками. В пакете может быть до семи секций. Выключают и включают, пакетный выключатель, поворачивая центральный стержень за рукоятку 5. Благодаря заводному пружинному устройству . переключающий механизм . обеспечивает мгновенные размыкание и замыкание контактов независимо от скорости поворота рукоятки, что уменьшает искрение в размыкающихся контактах и увеличивает срок их службы.

Пакетные выключатели выпускают в открытом и защищенном исполнении на токи от 10 до 60 А.

Универсальные переключатели. Универсальные переключатели (рис. 64, в) применяют на подъемниках сравнительно редко. Их обычно используют для переключения управления на другой переносной пульт или кнопочную станцию, например при монтаже подъемника. Универсальные, переключатели можно также использовать в качестве командоаппаратов для управления магнитными контроллерами. Контакты этих переключателей рассчитаны на ток до 15 А.

Универсальные переключатели различают по числу секций (от 2 до 16) и по числу положений рукоятки (от 3 до 6).

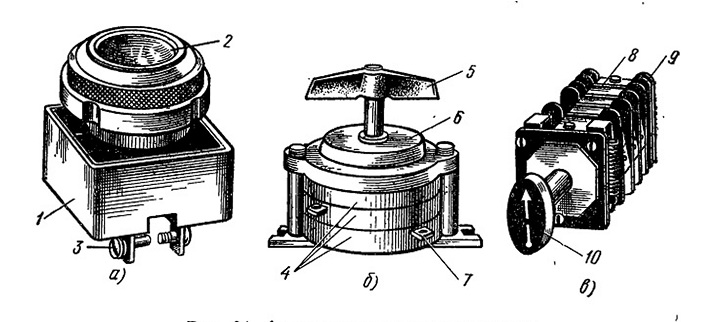

Рис. 64. Аппараты ручного управления:

а — кнопка управления, б — пакетный выключатель, в — универсальный переключатель;1 — корпус, 2 — стержень, 3 — неподвижные контакты. 4 — секция, 5, 10 — рукоятки, 6 — заводное устройство, 7 — зажим, 8 — контактная секция, 9 — перегородка
