Гусеничный кран ДЭК-50 (технические характеристики)

Гусеничный кран ДЭК-50 (технические характеристики)
описание и технические характеристики

Кран ДЭК-50 грузоподъемностью 50 т с индивидуальным электроприводом механизмов смонтирован на ходовом устройстве с многокатковыми гусеничными тележками с тремя поддерживающими катками. Опорно-поворотное устройство роликовое однорядное с перекрещивающимися роликами.
Основное стреловое оборудование включает в себя решетчатую стрелу. В комплект сменного рабочего оборудования входит башенно-стреловое оборудование и стреловое оборудование с удлиненными стрелами и стрелами с гуськами.
Механизм передвижения представляет собой трехступенчатый цилиндроконический редуктор с одной конической и двумя цилиндрическими передачами. На нижнем конце выходного вала редуктора насажена на шлицах цилиндрическая шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного устройства.
Механизм передвижения состоит из двух четырехступенчатых цилиндрических редукторов. Тихоходное колесо каждого из редукторов насажено на вал ведущего колеса гусеничной тележки. Движение каждому редуктору передается от своего электродвигателя через карданную передачу.
Электрооборудование крана питается трехфазным током напряжением 380 В от силовой установки или от внешней сети. Переключается питание трехполюсным переключателем. В качестве силовой установки использован дизель-генератор переменного тока ДГ-75-3, состоящий из дизеля К-661 и синхронного генератора трехфазного тока ЕСС-93-4М с самовозбуждением через встроенные кремниевые выпрямители. Принципиальная электрическая схема аналогична схемам кранов серии ДЭК.
На кране установлены ограничители грузоподъемности и подъема груза, стрелы и стрелы башенно-стрелового оборудования, а также креномер и указатели вылета стрел и стрелы башенно-стрелового оборудования.

Технические характеристики крана ДЭК-50

Грузоподъемность, т	50,0 - 14,8
Вылет (наименьший - наибольший), м	6,0 - 14,0
Наибольшая высота подъема, м	13,3 - 8,2
Стреловое оборудование:
..основное	Н*
..сменное (тип Х количество модификаций)	У Х 2, Г Х 3, Б Х 1*
Длина стрелы, м	15,0
Скорость подъема (опускания), м/мин:
..наибольшая	5,3
..наименьшая	1,3
Частота поворота, об/мин	0,3
Скорость передвижения, км/час	0,4
Грузоподъемность при передвижении, т	50,0
Дорожный просвет, мм	425
Габаритные размеры ходового устройства, мм:
..длина	6000
..ширина	5000
..ширина трака	800
Преодолеваемый уклон пути, град.	15
Двигатель:
..модель	К-661
..наибольшая мощность, л.с.	115
..число оборотов в минуту	---
Тип привода	Электрический
Мощность генератора, кВт	72
Мощность двигателей, кВт:
..грузовой лебедки	45
..вспомогательной лебедки	16
..стреловой лебедки	16
..механизма поворота	5
..механизма хода	2 Х 22
Габаритные размеры в транспортном положении, мм:
..длина	---
..ширина	5000
..высота	5310
Рабочая масса, т	90,8
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством	31,3**
..масса противовеса	21,1
Среднее давление на грунт, кгс/см2	1,13

* - Н - с невыдвижной основной стрелой; У - с невыдвижной удлиненной стрелой; Г- с невыдвижной удлиненной стрелой с гуськом; Б - башенно-стреловое оборудование.
** - без опорно-поворотного устройства.

Техническая характеристика крана ДЭК-50 при работе со сменным стреловым
и башенно-стреловым оборудованием

	Удлиненные стрелы 30 и 40 м	Основная и удлиненные стрелы с гуськом 10 м	Башенно-стреловое со стрелой 10 м и длиной башни от 15 до 38 м
Грузоподъемность, т, при вылете
..наименьшем	30,0 и 15,0	7,0	10,0
..наибольшем	5,4 и 2,5	7,0 - 2,1	5,0
Вылет, м:
..наименьший	8,0 - 10,0	13,8 - 10,6	15,6
..наибольшем	26,0 и 34,0	24,0 - 36,0	28,0
Высота подъема крюка, м, при вылете
..наименьшем	28,2 и 38,6	20,7 - 45,1	49,9
..наибольшем	16,8 - 23,7	9,9 - 30,7	30,0

Дизель-электрический кран ДЭК-631А (технические характеристики)
описание и технические характеристики

Кран ДЭК-631 предназначен для строительно-монтажных работ, главным образом для крупноблочного монтажа конструкций и технологического оборудования, а также для погрузочно-разгрузочных работ.
Кран оснащен основной стрелой длиной 18 м, которую можно удлинить решетчатыми вставками длиной 6 и 12 м и неподвижным гуськом длиной 10 м, а так же может работать в башенно-стреловом исполнении с подвижными (маневровыми) гуськами длиной 15, 25, 24, 29 и 37 м; при этом стрела устанавливается почти вертикально на вылет 5 м и выполняет функцию башни. При использовании гуськов 29 и 37 м на кран устанавливается дополнительный противовес.
Кран получает электроснабжение как от установленного на нем дизель-генератора мощностью 60 или 100 кВт на базе двигателя ЯМЗ-236, так и от внешней сети трехфазного тока напряжением 380 В. Дизель-генератор может быть выполнен и на базе двигателей Д-440 (Алтайдизель) и Д-160 (ЧТЗ). При монтажных работах, когда поднимаются даже самые тяжелые грузы, не требуется большая мощность от силовой установки, поэтому оптимальная мощность дизеля в сочетании с возможностью питания от внешней электросети делают кран высокоэкономичным при монтажных работах.

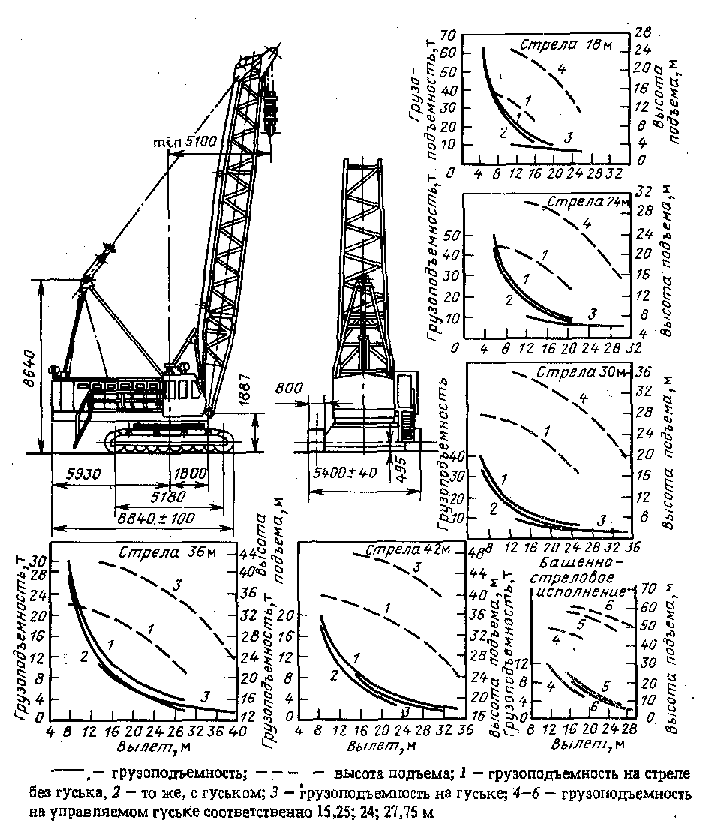

Габаритные размеры и диаграммы грузовысотных характеристик с различными видами стрелового и башенного-стрелового оборудования гусеничного крана ДЭК-631

В дизель-генераторной установке используется несколько видов генераторов: БГ-60, БГ-100, ЕСС-5-93-4.
Кран оборудуется предпусковым подогревом (электроподогревом ЭПД-305-220 или жидкостным подогревом ПЖД-30) для работы в суровых климатических условиях.
Кабина имеет тепло- и шумоизоляцию, для чего применяется современный материал ИЗОТОН и обеспечивает хорошую видимость рабочей зоны и зоны расположения грузовых лебедок и может быть оснащена кондиционером КТГ-Э-1У1.
Кран оснащен следующими приборами и устройствами безопасности: микропроцессорным ограничителем нагрузки ОНК-140-5; ограничителями высоты подъема крюковых обойм; ограничителем угла поворота стрелы; ограничителем запрокидывания стрелы; звуковой и световой сигнализацией.
Кран может перемещаться с грузом на крюке (кроме башенно-стрелового исполнения).
Для поставки за рубеж может быть произведен в экспортном исполнении для работы в условиях умеренного, сухого тропического и влажного тропического климатических поясов.

Грузовысотные характеристики крана ДЭК-631А

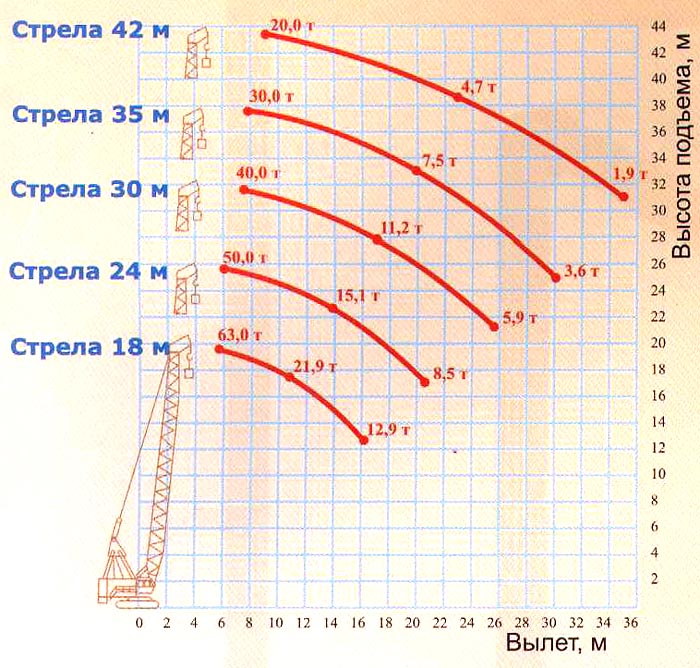

...с прямыми стрелами

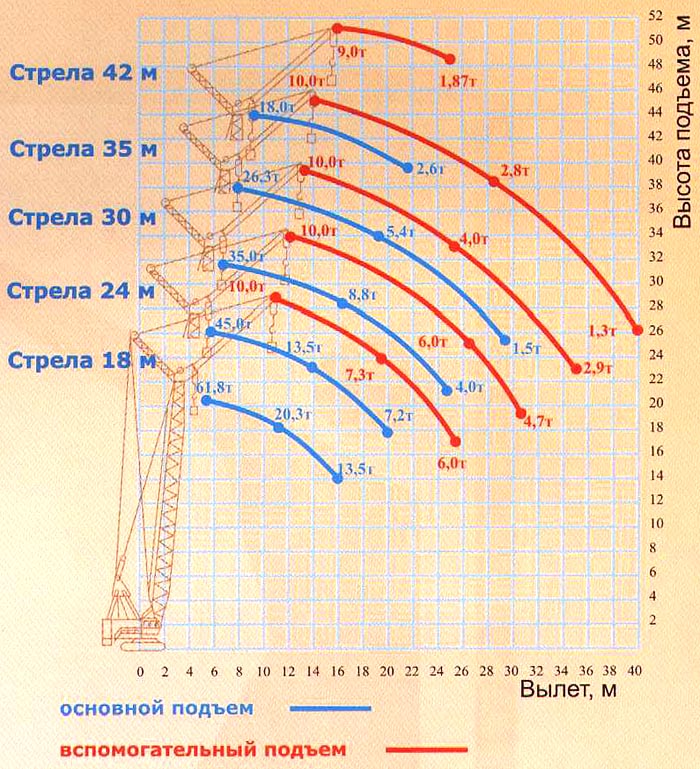

...с прямыми стрелами и неподвижным гуськом 10 м

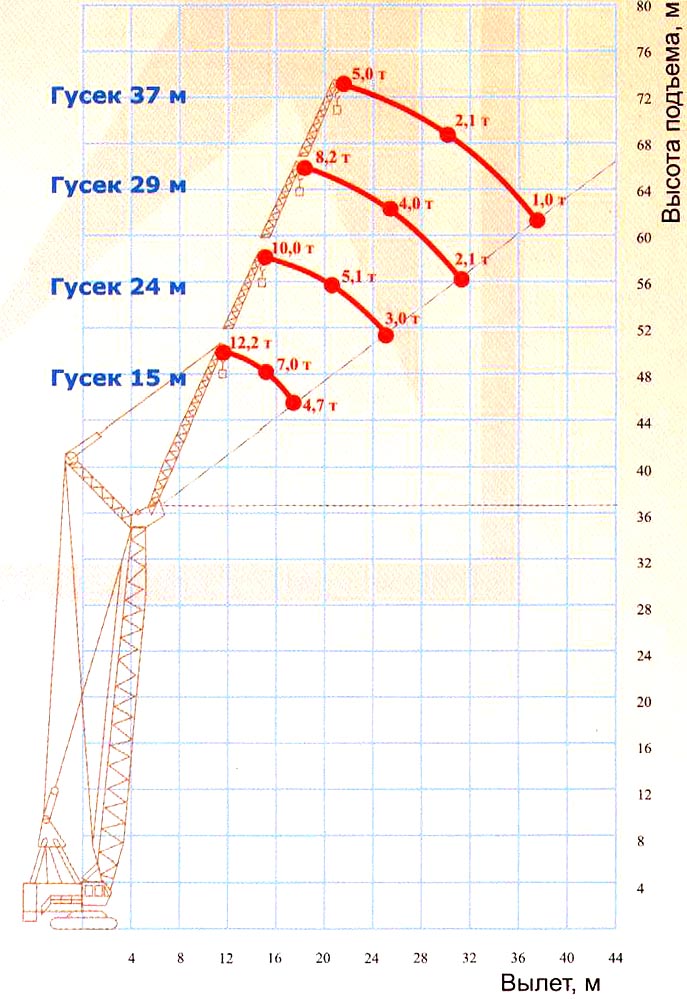

...в башенно-стреловом исполнении
