Дизель-электрический гусеничный кран, грузоподъемностью 16 т.
Особенностью кинематической схемы механизмов, смонтированных на
поворотной части крана является применение дифференциала в
грузовой лебедке (а), трехступенчатого
редуктора в стреловой лебедке (б) и
двухскоростного редуктора в механизме поворота (в).

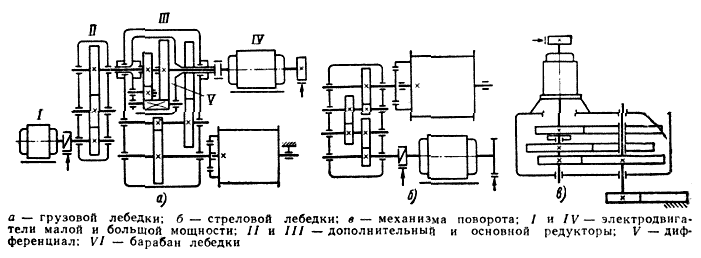

Кинематические схемы механизмов гусеничного крана МКГ-16
с индивидуальным электрическим приводом |
Грузовая лебедка состоит
из барабана, приводимого в движение двумя электродвигателями
большой и малой мощности через основной и дополнительный
редукторы. Оба редуктора связаны между собой дифференциалом,
расположенным в корпусе основного редуктора. Лебедка позволяет
получить две скорости подъема (минимальную при включении
электродвигателя I и
максимальную - при включении двигателей I и IV)
и три скорости опускания груза (минимальную - при включении
двигателя I,
промежуточную - при включении двигателей I и IV.
Причем электродвигатель IV работает
с подтормаживанием, и максимальную - при работе
электродвигателей I и IV на
естественной характеристике).
Кинематическая схема механизма передвижения выполняется с
независимым приводом каждой гусеницы.
Принципиальные электрические схемы кранов серии МКГ не
отличаются от электрических схем кранов серии МКП.
Технические характеристики крана МКГ-16
Грузоподъемность, т |
16,0 - 3,1 (3,0)* |
Вылет (наименьший -
наибольший), м |
4,0 -
10,0 (4,5 - 10,0) |
Наибольшая высота
подъема, м |
10,0
- 6,5 (10,5 - 7,5) |
Стреловое
оборудование: |
|
..основное |
Н** |
..сменное
(тип Х количество модификаций) |
У Х 2; Г Х 3** |
Длина стрелы, м |
11,0 |
Скорость подъема (опускания), м/мин: |
|
..наибольшая |
8,4 (24,0) |
..наименьшая |
1,3 (8,1) |
Частота поворота, об/мин |
0,7 |
Скорость
передвижения, км/час |
0,5 |
Грузоподъемность при
передвижении, т |
16,0 |
Дорожный просвет, мм |
440 |
Габаритные размеры
ходового устройства, мм: |
|
..длина |
4395 |
..ширина |
3220 |
..ширина
трака |
550 |
Преодолеваемый уклон
пути, град. |
7 |
Двигатель: |
|
..модель |
АСМД-7Е |
..наибольшая
мощность, л.с. |
60 |
..число
оборотов в минуту |
1500 |
Мощность генератора, кВт |
30 |
Мощность двигателей, кВт: |
|
..грузовой
лебедки |
22 +
5 |
..вспомогательной
лебедки |
11 |
..стреловой
лебедки |
5 |
..механизма
поворота |
2,2 |
..механизма
хода |
2 Х 7 |
Габаритные размеры в
транспортном положении, мм: |
|
..длина |
16600 |
..ширина |
3220 |
..высота |
3690 |
Рабочая масса, т |
28,5 |
В том числе: |
|
..масса
ходового устройства вместе с опорно-поворотным
устройством |
--- |
..масса
противовеса |
5,6 |
Среднее давление на
грунт, кгс/см2 |
0,71 |
* -
В скобках - для вспомогательной крюковой обоймы.
* * - Н -
с невыдвижной основной стрелой; У -
с невыдвижной удлиненной стрелой; Г-
с невыдвижной удлиненной стрелой с гуськом.
Техническая характеристика крана МКГ-16 при работе со сменным
стреловым оборудованием
|
Удлиненные стрелы 18,5 м и
26 м |
Основная и удлиненные стрелы с гуськом 4,3 м |
Грузоподъемность, т, при
вылете |
|
|
..наименьшем |
10,0
- 7,0 |
2,9 -
3,0 |
..наибольшем |
2,0 -
1,8 |
2,9 -
1,5 |
Вылет, м: |
|
|
..наименьший |
5,0 -
6,0 |
8,0 -
10,0 |
..наибольшем |
12,0 |
12,5
- 16,0 |
Высота подъема
крюка, м,
при вылете |
|
|
..наименьшем |
17,5
и 25,0 |
12,5
-28,0 |
..наибольшем |
14,6
и 23,2 |
9,3 -
25,7 |

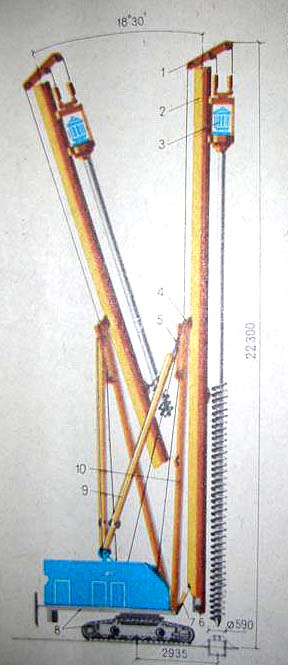

Бурокопровая
установка УБК-12/30 на базе МКГ-16 может бурить наклонные и
вертикальные скважины диаметром до 600 мм.
Разработана трестом "Гидроспецфундаментстрой" Минмонтажспецстроя
СССР.
Максимальная грузоподъемность, т |
10 |
Наклон сваи, м: |
|
..вперед |
1:8 |
..назад |
1:3 |
Угол поворота платформы, град |
360 |
Привод механизмов |
электрический, ДЭСМ-30
или внеш.сети 380 В |
Максимальная потребляемая мощность, кВт |
|
..с
молотом |
23,5 |
..с
буровым оборудованием |
55 |
Производительность
за смену, шт: |
|
..вертикальных
свай |
20 |
..наклонных
свай |
15 |
Производительность
при бурении, м/ч |
10 |
Габариты установки, Д
х Ш х В, мм |
7400
х 3220 х 22300 |
Колея, мм |
2650 |
Масса (без молота), т |
32,5 |
Навесная
копровая установка КГ-12М на базе МКГ-16, разработанная трестом
"Строймеханизация" Минмонтажспецстроя СССР. Установка
комплектуется дизель-молотом С-996 с ударной частью массой 1,8 т.
Максимальная грузоподъемность, т |
10 |
Полезная высота сваи, м |
12 |
Вылет мачты, м |
3,62 |
Масса сваи, т |
5 |
Угол наклона мачты, град |
5 |
Скоростьть подъема сваи, м/мин |
9,5 |
Скорость передвижения, м/мин |
0,54 |
Давление в пневмосистеме, МПа |
8 |
Общая мощность электродвигателей, кВт |
35,1 |
Габариты копра, мм |
7670
х 3220 х 19021 |
Максимальное
давлениее на грунт, МПа |
0,07 |
Масса, т |
32 |
|
