Приводы управления автомобильного крана КС-45717-1

3.9.1 Приводы управления исполнительными механизмами автомобильного крана КС-45717-1

Для управления исполнительными механизмами подъема, поворота, изменения вылета и выдвижения стрелы в кабине крановщика установлены рукоятки управления (рисунок 1.5).

Рукоятки управления 1, 10, 11, 12 (рисунок 3.13), находящиеся в кабине крановщика (рисунок 1.5), соединены тягами 2 с соответствующими золотниками верхнего гидрораспределителя 9.

Ограничительные болты 8 служат для регулировки допустимых (паспортных) скоростей подъема (опускания) стрелы, вращения поворотной части и выдвижения (втягивания) секций стрелы.

Винты 7 служат для регулировки срабатывания конечных выключателей 13.

Конструкция привода обеспечивает работу исполнительного механизма в течение всего времени, пока рукоятка управления выведена из нейтрального положения, а скорость выполняемой операции зависит от величины хода рычага от нейтрального положения.

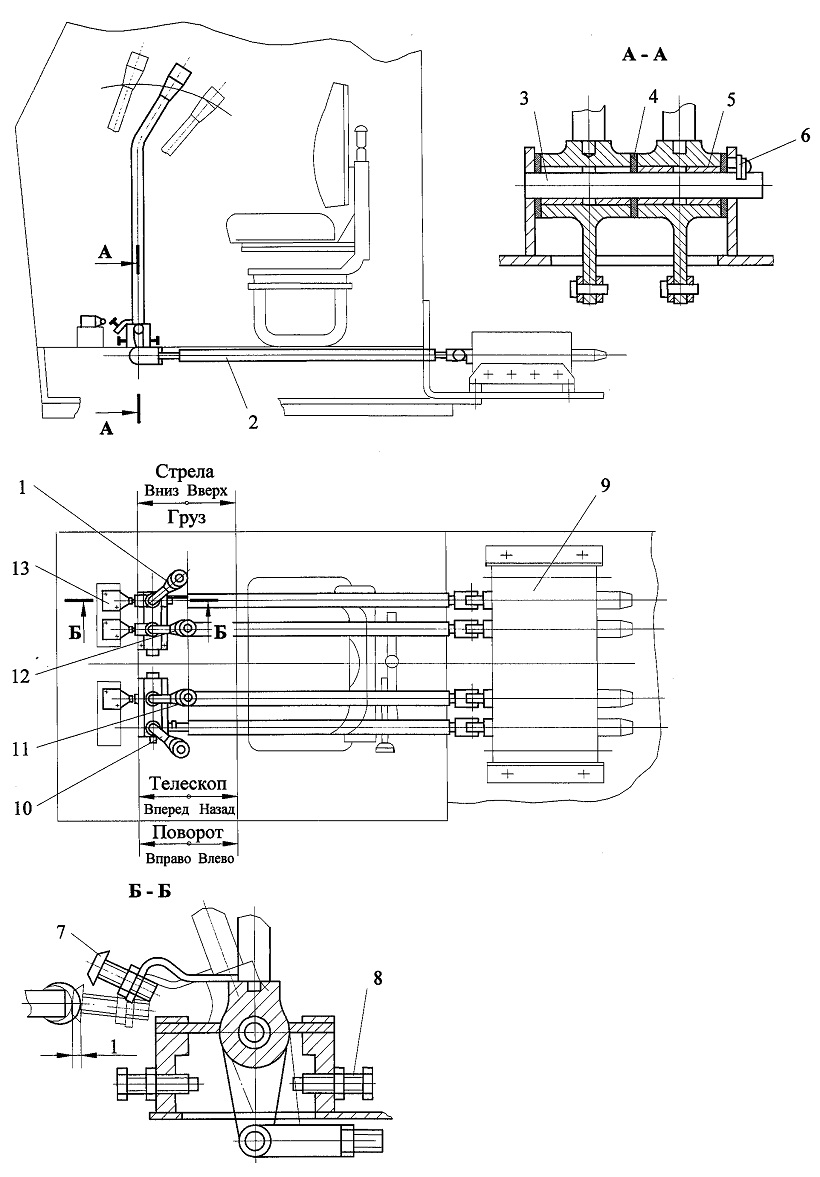

Рисунок 3.13 - Приводы управления исполнительными механизмами

1, 10, 11, 12 - рукоятки управления;

2 - тяга;

3 - ось;

4 - кольцо войлочное;

5 - втулка;

6 - оседержатель;

7 - винт;

8 - ограничительный болт;

9 - гидрораспределитель;

13 - выключатель конечный
