Глава 6.

Экспорт

6.1.

eDrawing

Появилась возможность сохранения моделей, графических документов и спецификаций
в формате eDrawing. Документы, записанные в этом формате, имеют малый объем и мо!
гут просматриваться, выводиться на печать и аннотироваться с помощью программы
eDrawings, распространяемой бесплатно.

При записи КОМПАС!документов в формат eDrawing им присваиваются следующие рас!
ширения:

▼

чертежам, фрагментам, спецификациям — edrw,

▼

деталям — eprt.

▼

сборкам — easm,

Перед записью в формат eDrawing можно настроить некоторые параметры записи. Для
вызова диалога настройки  служит кнопка

Параметры, появляющаяся в диалоге сохра!

нения файлов после выбора из списка

Тип файла строки eDrawing (рис. 6.1).



6.2.

DXF и DWG

▼

Диалог настройки записи в форматы DXF и DWG теперь вызывается с помощью кнопки
Параметры, появляющейся в диалоге сохранения файлов после выбора из списка Тип
файла строки DXF или DWG (рис. 6.2). Таким образом, настройка экспорта произво!
дится до его начала.

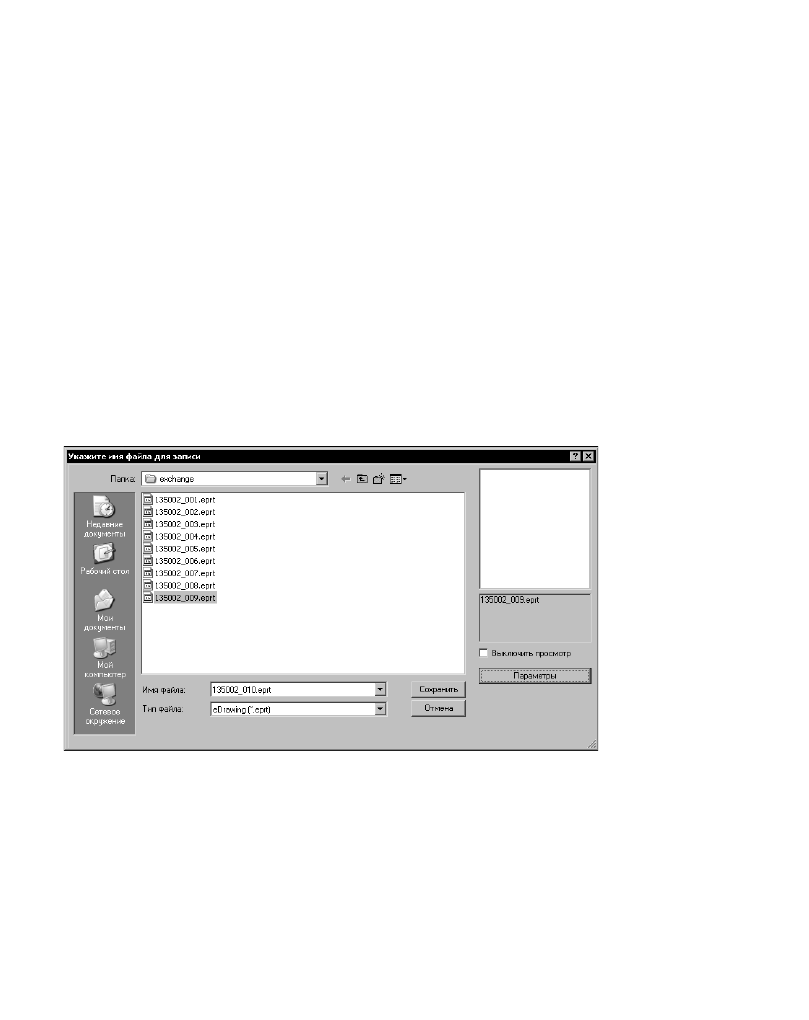

Рис. 6.1.

 Сохранение в формат eDrawing
