Глава III

МЕТОДЫ ОПРЕДЕЛЕНИЯ МЕСТОПОЛОЖЕНИЯ СКРЫТЫХ

ПОДЗЕМНЫХ КОММУНИКАЦИЙ

Определение местоположения подземных коммуникаций и глубины их заложения может

быть  осуществлено  двумя  методами:  шурфованием  и  индукционным  методом  (с

использованием трубокабелеискателей).

1. ВЫЯВЛЕНИЕ И СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ С ПОМОЩЬЮ

ЭЛЕКТРОННЫХ ПРИБОРОВ

Общие принципы действия приборов поиска подземных коммуникаций

Поиск  с  определением  планово-высотного  положения  подземных  коммуникаций,  не

имеющих выходов на поверхность, а также от дельных участков трубопроводов, проложенных

между  колодцами  (выходами),  выполняют  с  помощью  трубокабелеискателей.  При  боры

позволяют определить место и глубину заложения прокладок без вскрытия их шурфами.

В  принципе  действия  большинства  приборов  поиска  подземных  коммуникаций  лежит

закон  электромагнитной  индукции,  на  основе  которого  производится  обнаружение

переменного  магнитного  поля,  искусственно  создаваемого  вокруг  исследуемого  проводника

(трубопровода или кабеля).

Функционально  приборы  поиска  подземных  коммуникаций  обычно  выполняют  из  двух

блоков (рис. 44): передающего и приемного.

Передающий блок состоит из передатчика Г с управляющим устройством Р, питанием Б1

и  антенны  или  выхода  А1,  приемный  блок  —  из  антенны  А2,  усилителя  П  с  питанием  Б2  и

воспроизводящим устройством В.

Функциональная  схема  обнаружения  токопроводящих  подземных  коммуникаций

изображена  на  рис.  45.  При  помощи  генератора  в  токопроводящую  линию  подается

переменный  электрический  ток  звуковой  частоты,  что  вызывает  появление  переменного

магнитного  поля.  В  антенне,  помещенной  в  магнитное  поле,  наводится  индукционный

электрический ток той же частоты, на которой работает генератор. В усилителе ток усиливается

до необходимой величины и подается на воспроизводящее устройство (индикаторный блок).





38

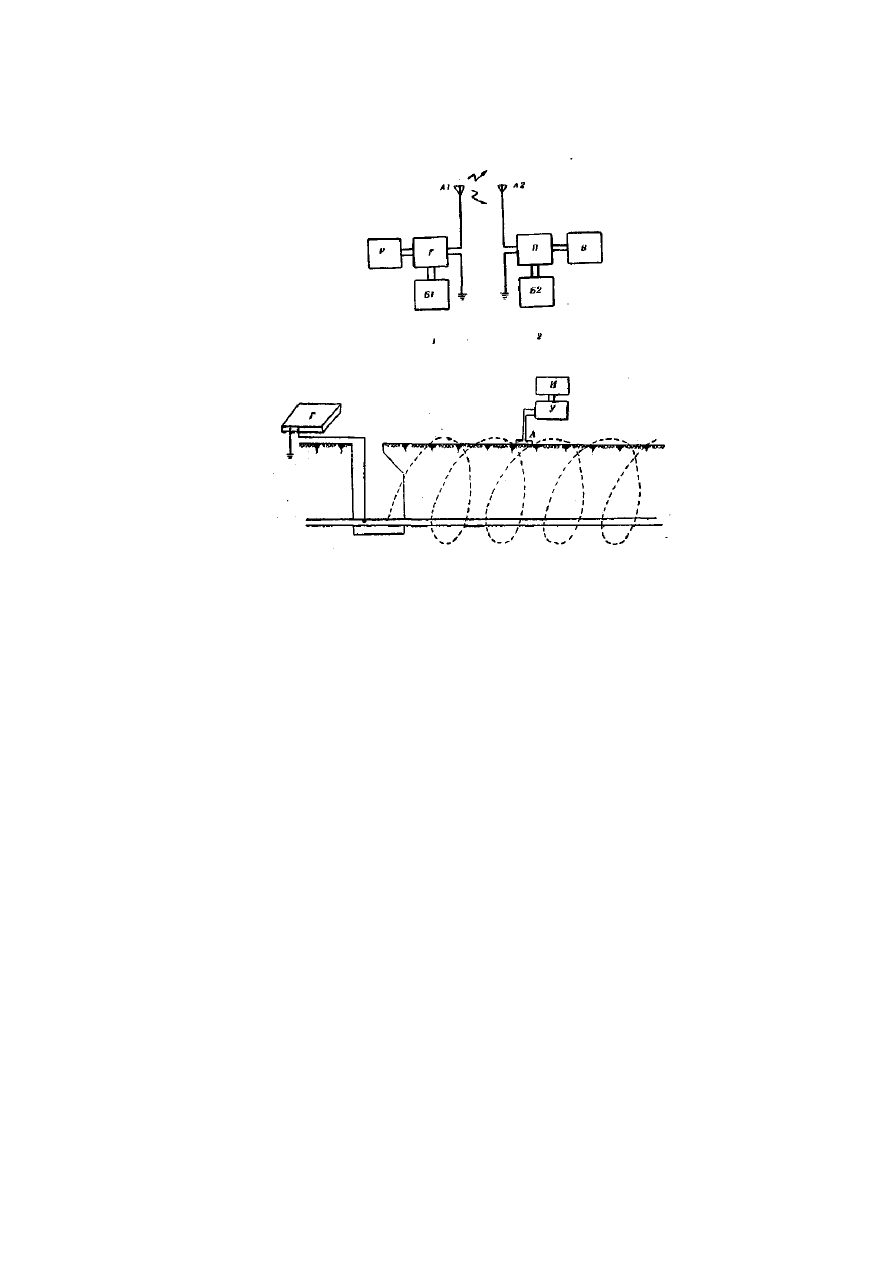

Рис. 44. Функциональные блоки приборов поиска подземных коммуникаций:

1 — передающий блок; 2 — приемный блок



Рис. 45. Принципиальная схема обнаружения токопроводящих подземных коммуникаций



Приборы  поиска  подземных  коммуникации  по  основным  техническим  данным  можно

разделить на три класса:

—  приборы  I  класса  с  мощностью  генератора  на  выходе  не  менее  20  Вт,  с  выходным

напряжением  от  1  до  200  В,  коэффициентом  усиления  поискового  контура  не  менее  10000,

хорошей помехоустойчивостью, наличием автономного питания (ВТР-IVМ, ВТР-V, ТПК-1);

—  приборы  II  класса  с  мощностью  генератора  на  выходе  до  20  Вт,  выходным

напряжением  от  1  До  200  В  и  коэффициентом  усиления:  поискового  контура  не  менее  2000

(ТКИ-2, ВТР-1П, ВТР-IV, ИПК-2, ИПКТ);

— приборы III класса с мощностью генератора на выходе до 2 Вт (КИ-3; ИПЛ-4; ИП-7 с

генератором  ГИП  (ГКИ));  И.  П.  Казакова,  г.  Харьков;  прибор  П.  Скопина  и  А.  Макарова,  г.

Усть-Каменогорск) и приборы типа миноискателей — колодцеискатели.

В  настоящее  время  применяется  ,до  20  типов  отечественных  и  зарубежных

трубокабелеискателей.  Технические  характеристики  трубокабелеискателей  даны  в  прил.  4.  В

настоящем  Руководстве  подробно  рассматриваются  трубокабелеискатели  следующих  типов:

ТПК-1, ВТР-V ИПК-2, КИ-3, ИП-7 с генератором ГИП (ГКИ).

Основные технические характеристики приборов поиска подземных

коммуникации

Для  определения  местоположения  и  глубины  заложения  под  земных  сетей

рекомендуются высокочувствительные трассоискатали (ВТР-V, ТПК-1), кабелеискатели КИ-3,

ИП-7  с  генератором  ГИП  (ГКИ),  искатель  подземных  коммуникаций  ИПК.-2,  искатель

подземных  кабелей  и  трубопроводов  ИПКТ  и  др.  Приборы  работают  на  одном  и  том  же

принципе  и  различаются  только  электрическими  схемами,  оформлением  и  техническими

характеристиками.

С  помощью  данных  приборов  возможно  также  определение  повреждения  силовых  и

телефонных кабелей и местоположения муфт без вскрытия грунта.

Трубокабелеискатели состоят из двух основных узлов:

— генератора,

— приемного устройства.

Генератор  служит  для  создания  переменного  электромагнитного  поля  определенной

частоты.  Частота  звукового  сигнала,  посылаемого  генератором,  выбирается  так,  чтобы  она



39

отличалась  от  промышленных  частот  и  легко  воспринималась  на  слух.  У  рассматриваемых

трубокабелеискателей она составляет в основном 1000 Гц.

Для более надежного выделения сигнала генераторы снабжаются прерывателем сигналов

(модулятором).

Трассоискатель ТПК-1

Трассоискатель подземных коммуникаций ТПК-1 относится к приборам первого класса и

рассчитан  для  работы  в  диапазоне  температур  окружающего  воздуха  от  —20  до  +40°  С  и

относительной  влажности  65  ±  15%.  Выходная  мощность  генератора  35  Вт.  Вес  комплекта

трассоискателя 14 кг.

Генератор  звуковой  частоты  состоит  из  трех  каскадов,  схемы  прерывания  и  выходного

трансформатора (рис. 46).

Задающий  генератор  -представляет  собой  симметричный  мультивибратор  на

транзисторах Т1 и Т2 типа МП36А и работает в режиме самовозбуждения.

Цепь питания задающего генератора прерывается ключевым транзистором Т7. Усилитель

собран на двух (ТЗ, Т4) транзисторах типа П214В по двухтактной схеме и работает в ключевом

режиме.

Оконечный каскад собран на транзисторах Т5 и Т6 типа П210А по двухтактной схеме и

работает в ключевом режиме.

Выходной  трансформатор  Тр2  служит  для  согласования  с  нагрузочными

сопротивлениями  оконечного  каскада.  Вторичная  обмотка  трансформатора  —  секционная.

Переключателем изменяется выходное напряжение генератора от 1 до 200 В.

Прерыватель  введен  в  схему  генератора  с  целью  улучшения  соотношения  полезного

сигнала  к  шуму.  При  таком  режиме  работы  значительно  экономится  расход  энергии

аккумуляторов и утомляемость оператора снижается.



40

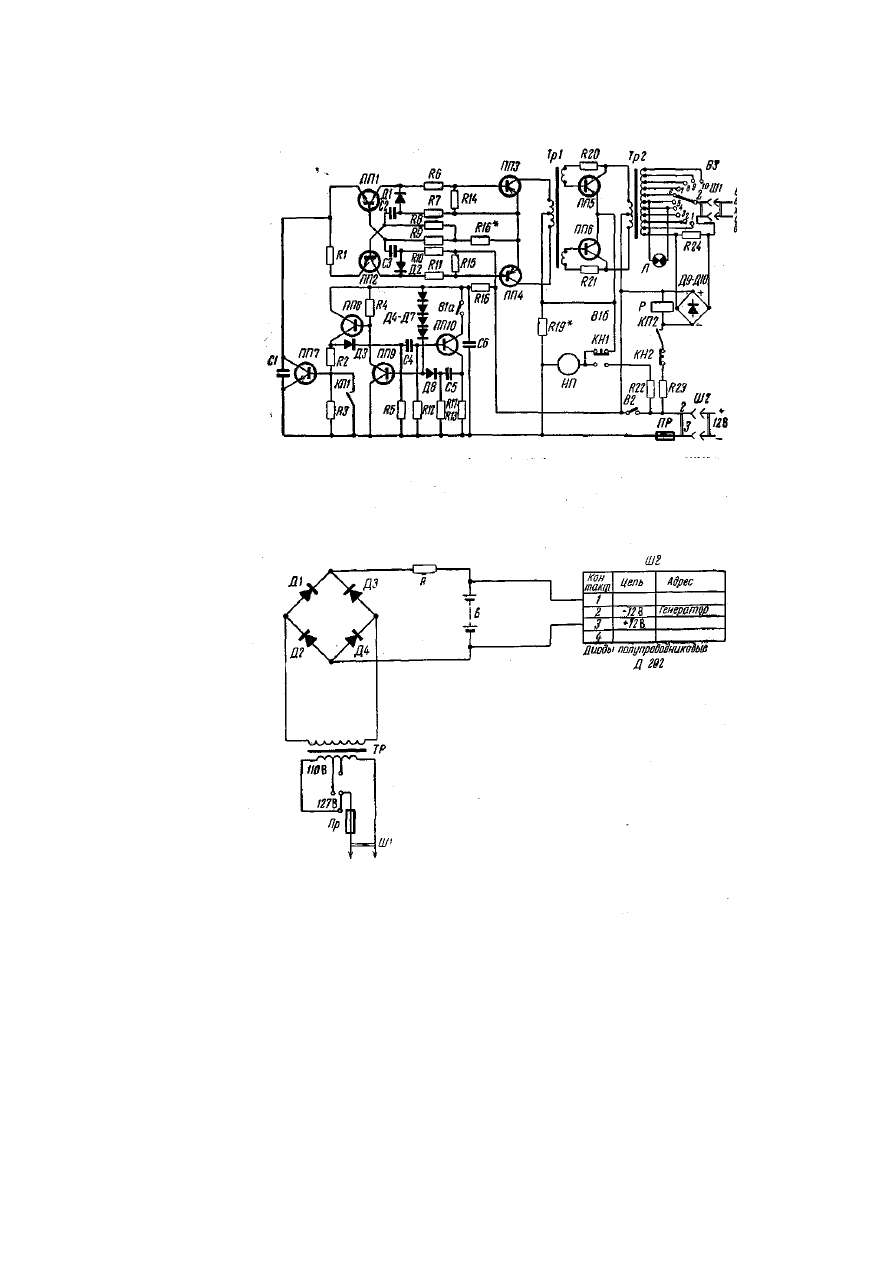

Рис. 46. Принципиальная электрическая схема генератора ТПК-1





Рис. 47 Зарядное устройство (принципиальная электрическая схема) питания ТПК-1





Основой  прерывателя  является  коммутирующий  мультивибратор,  собранный  на

транзисторах  Т8  и  Т9  типа  МП39.  При  установке  переключателя  рода  работ  в  положение

«Работа» мультивибратор генерирует импульсы, которые управляют работой транзистора Т7. В

паузах  транзистор  Т7  запирается,  разрывая  цепь  питания  задающего  генератора  (350  мкс),

затем  открывается  на  время  50  мкс,  подавая  питание  на  генератор.  Если  переключатель  рода

работы  поставить  в  положение  «Настройка»,  прерыватель  отключится,  и  генератор  начнет

работать непрерывно.

Схема  защиты  от  короткого  замыкания  на  выходе  представлена  датчиком  защиты,

выпрямительным  мостом  и  реле.  При  токе  в  выходной  цепи  генератора  более  ЗА  реле

срабатывает,  и  генератор  отключается.  При  срабатывании  защиты  необходимо  понизить
