ГКИНП-05-146-81. ПОЛИГРАФИЧЕСКОЕ ВОСПРОИЗВЕДЕНИЕ МНОГОЦВЕТНЫХ КОСМИЧЕСКИХ ФОТОКАРТ И СНИМКОВ - часть 10

5.1.27. Натрий метабисульфит, ГОСТ 5713-65
5.1.28.  Пленка  фотографическая  на  полиэтилентерефталатной  основе  (лавсановой)

толщиной 100 - 120 мк, ТУ 6-17 710-75, ТУ 6-17 450-79, в том числе ФТ-20п, ФТ-31п, ФТ-
32п, ФТ-41п и ФТ-101п

5.1.29. Пленка для картографического черчения типа «КЧ», ТУ 6-17-398.II-80, в том числе

«КЧ-г» (глянцевая), «Кч-п» (полуматовая) и «КЧ-м» (матовая)

5.1.30. Сахар пищевой, ГОСТ 22-66
5.1.31. Спирт поливиниловый в порошке, ГОСТ 10779-64 или МРТУ 6-09-4004-67
5.1.32. Спирт этиловый (пищевой), ГОСТ 5962-67
5.1.33. Тушь черная казеиновая, ТУ 6-15-458-70
5.1.34. Поливинилацетатный лак С-18 (ПВА), ТУ МХП 1376-73
5.1.35. Щелочь едкого калия, ГОСТ 4328-76

5.2. Рецепты растворов, необходимых для полиграфического воспроизведения

многоцветных космических фотокарт и снимков

Рецепт  № 1. Проявитель  контрастный  КЦ-1  для  изготовления  растровых  диапозитивов

(рецепт ЦНИИГАиК)

Метол............................................................................. 2 г
Натрий сернистокислый (сульфит) б/в...................... 52 «
Гидрохинон................................................................... 10 «
Натрий углекислый (сода) б/в..................................... 40 «
Калий бромистый......................................................... 4 «
Вода.......................................................................... до 1000 мл
Способ  приготовления.  Вода  для  составления  проявителя  должна  быть  кипяченой,

остывшей  до 40 - 45 °С.  Каждый  химикат  растворяют  в  воде  отдельно,  затем  растворы
фильтруют и смешивают в такой последовательности: метол, сульфит, гидрохинон, сода и, в
последнюю  очередь,  калий  бромистый.  Нельзя  применять  более  горячую  воду  и  нарушать
порядок смешения растворов.

Рецепт № 2. Проявитель нормальный для проявления полутоновых негативов



Метол............................................................................. 1 г



Натрий сернистокислый (сульфит) б/в...................... 26 «



Гидрохинон................................................................... 5 «



Натрий углекислый (сода) б/в..................................... 20 «



Калий бромистый......................................................... 1 «



Вода.......................................................................... до 1000 мл



Способ приготовления. Такой же, как и в рецепте № 1.



Рецепт № 3. Проявитель мягкий для изготовления цветокорректирующих масок



Метол............................................................................. 7,5 г



Натрий сернистокислый (сульфит) б/в...................... 100,0 «



Вода.......................................................................... до 1000 мл



Способ приготовления. Такой же, как и в рецепте № 1.



Рецепт № 4. Кислый фиксирующий раствор (рН раствора 4 - 5)



Натрий серноватистокислый (гипосульфит) кристаллический............................ 250 г



Натрий сернистокислый (сульфит) кристаллический............................................ 70 «



Калий метабисульфит................................................................................................. 40 «



Вода.................................................................................................................... до 1000 мл



Способ  приготовления.  Каждый  химикат  растворяют  в  холодной  воде  отдельно,  затем

растворы  фильтруют  и  смешивают  в  такой  последовательности:  в  раствор  гипосульфита
вливают раствор сульфита, а затем калия метабисульфита.



Рецепт № 5. Раствор ослабителя для полутоновых негативов (рецепт ЦНИИГАиК)



Раствор I



Калий железосинеродистый (красная кровяная соль)............. 30 г



Вода....................................................................................... 1500 мл



Раствор II



Натрий серноватистокислый (гипосульфит)......................... 100 г



Вода ..................................................................................... .2000 мл



Способ  приготовления.  Готовят  два  запасных  раствора.  Химикаты  растворяют  в  теплой

воде  и  фильтруют.  Готовые  растворы  смешивают  перед  употреблением  в  равных
количествах или наносят последовательно на ослабляемый участок негатива (диапозитива).



Рецепт № 6. Раствор ослабителя для растровых диапозитивов (рецепт ЦНИИГАиК)



Раствор I



Калий железосинеродистый (красная кровяная соль)............. 30 г



Вода.......................................................................................... 500 мл



Раствор II



Натрий серноватистокислый (гипосульфит)......................... 100 г



Вода......................................................................................... 500 мл



Способ приготовления. Такой же, как и в рецепте № 5.



Рецепт № 7. Раствор усилителя для технической ретуши



Краситель черный анилиновый........................................... 20 г



Вода................................................................................... 1000 мл



Способ  приготовления.  Анилиновый  краситель  растворяют  в  горячей  воде  и  фильтруют

через бумажный фильтр.



Рецепт  № 8. Краска  для  раскрашивания  оригиналов  фоновой  окраски  карт  (рецепт

ЦНИИГАиК)



Краситель........................................................................... 0,3 - 0,5 г



Глицерин................................................................................ 40 мл



Клей поливиниловый 8 %-ной концентрации...................... 10 «



Вода......................................................................................... 50 «



Способ  приготовления.  Краситель  растворяют  в  кипяченой  воде  с  температурой 40 - 50

°С,  фильтруют  через  бумажный  фильтр.  В  раствор  добавляют  глицерин,  затем
поливиниловый клей. Раствор тщательно перемешивают. В готовую краску добавляют 4 - 5
капель  смачивателя  СВ-1.  Изготовление  поливинилового  клея:  сухой  порошок
поливинилового  спирта  (ПВС)  в  количестве 80 г  предварительно  растирают  в  ступе  до
максимального  размельчения  и  заливают 1000 мл  холодной  водой.  В  течение 5 - 6 часов
порошок набухает. Для полного растворения порошка ПВС раствор подогревают на водяной
бане при температуре 90 °С и непрерывном помешивании в течение 8 - 10 минут. Остывший
раствор фильтруют.



Рецепт  № 9. Тушь  прозрачная  для  вычерчивания  цветных  издательских  оригиналов

штриховых элементов карты на прозрачной пленке типа «КЧ» (рецепт ЦНИИГАиК)

Краситель (1,0 - 10,0 %-ной концентрации)....................... 100 мл
Клей поливиниловый (12 %-ной концентрации)................ 30 «
Сахар пищевой...................................................................... 1 г

Способ приготовления. Краситель растворяют в горячей кипяченой воде с температурой

40 - 50 °С.  В  раствор  добавляют  пищевой  сахар,  а  затем  поливиниловый  клей.  Раствор
тщательно перемешивают, затем фильтруют через мелкую капроновую сетку.

Рецепт  № 10. Тушь  кроющая  для  вычерчивания  цветных  издательских  оригиналов

штриховых элементов карты на прозрачной пленке типа «КЧ» (рецепт ЦНИИГАиК)

Краситель (1,0 - 10,0 %-ной концентрации..................... 100 мл
Клей поливиниловый (12 %-ной концентрации).................. 30 »
Сахар пищевой........................................................................... 1 «
Гуашь (белила цинковые)..................................................... 100 «
Способ приготовления. Тушь кроющую приготавливают так же, как и по рецепту № 9, а

затем добавляют гуашь и тщательно перемешивают.

Рецепт №11. Клей для монтажа наклеек надписей и условных знаков на пленке типа «КЧ»

(рецепт ЦНИИГАиК)

Алкидная смола................................................................. 10 г
Ацетон чда....................................................................... 100 мл
Способ  приготовления.  Алкидную  смолу  растворяют  в  ацетоне  при  тщательном

помешивании стеклянной палочкой.

Остальные материалы и рецепты рабочих растворов применяют те же, которые приведены

в инструкциях ЦНИИГАиК ИФ-6, ИФ-18, ИС-3, ИП-11 и ИП-16.

5.3. Оборудование и приспособления, необходимые для полиграфического

воспроизведения многоцветных космических фотокарт и снимков

5.3.1.  Репродукционный  фотоаппарат,  горизонтальный  двухкомнатный.  Лучшими

фотоаппаратами  являются  модернизированные  с  вакуумной  кассетой,  например,
картографический  репродукционный  фотоаппарат  типа  РФГ-7 (СССР)  с  форматом  по
матовому  стеклу 70

×80  см  или  «Климш  супер-аутохорика» (ФРГ)  с  форматом 100×100 см.

Для  цветоделения  фотоаппараты  должны  быть  оснащены  ксеноновыми  светильниками  или
дуговыми фонарями.

5.3.2. Копировальная рама РКЦ-7 с форматом 70

×80 см или РКЦ-115 с форматом 115×140

см.

5.3.3.  Светильник  с  точечным  источником  света  для  контактного  цветоделения  и

изготовления  растровых  диапозитивов.  Устройство  светильника  и  работа  с  ним  описаны  в
«Технологической инструкции по процессу изготовления растровых сеток проекционным и
контактным путем» (ИФ-3), М., ОНТИ ЦНИИГАиК, 1969.

5.3.4. Люксметр типа Ю-16 для контроля равномерности освещения экрана фотоаппарата

и покрывного стекла копировальной рамы.

5.3.5.  Однотонные  серые  плашки  на  фотобумаге  или  фотопленке  для  контроля

равномерности  освещения  экрана  фотоаппарата  и  покрывного  стекла  копировальной  рамы.
Размер плашек 1

×1 см с одинаковой плотностью, равной 0,2 - 0,3.

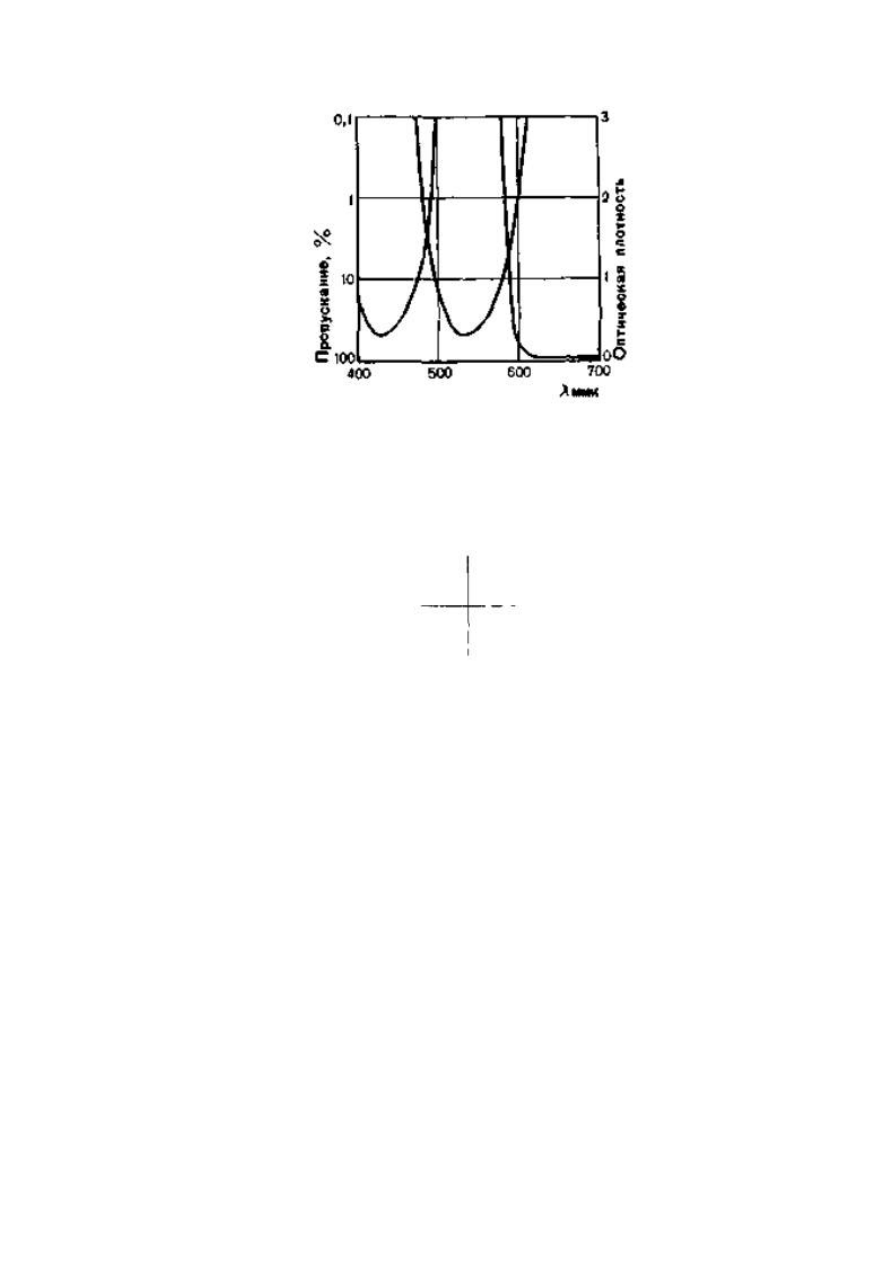

5.3.6.  Светофильтры  пленочные  для  фотомеханического  и  контактного  цветоделения  со

следующей спектральной характеристикой:



5.3.7. Очки-светофильтры для контроля качества изготовления многоцветных оригиналов

фоновых  и  штриховых  элементов  космофотокарт.  Их  спектральная  характеристика  должна
соответствовать спектральной характеристике цветоделительных светофильтров.



5.3.8. Лупа с коэффициентом увеличения не менее 10

X

.



5.3.9.  Диапозитивные  метки-кресты,  изготовленные  на  фотопленке.  Толщина  штрихов

должна быть не менее 0,1 мм, длина 20 мм.





5.3.10. Приводочное штифтовое устройство «Штифт-ЦНИИГАиК».



5.3.11. Монтажный световой стол с нижним освещением типа ФМС-66.



5.3.12. Центрифуга вертикальная типа ФЦВ-115 Д с форматом 115

×140 см.



5.3.13. Зернильная машина типа ФМЗ-6 форматом 115

×140 см.



5.3.14. Сушильный шкаф форматом 115

×140 см.



5.3.15. Офсетный печатный станок типа 4 ТО или другой модели с форматом 92

×120 см.



5.3.16.  Офсетные  печатные  листовые  машины 2-х  и 4-х  секционные  типа  «Планета-

Вариант» Р-27 и Р-46 (Планета, ГДР).



5.3.17. Картонорезальный станок (папшер) типа КН-1 с длиной реза 120 см.



5.3.18. Фотоэлектрический денситометр СР-25м.



5.3.19. Измерительная линейка типа МШ-1р.



5.3.20.  Фонари  с  защитными  темно-зеленого  цвета  светофильтрами  № 170 или

фосфоресцентные  пластины  размером  5

×20  см,  необходимые  для  ориентации  в

фотокопировальных отделениях при работе на панхроматических фотопленках.



5.3.21. Салфетки пылесвязывающие-антистатические, ТУ 6-15-742.



5.3.22. Лента склеивающая марки ЛТ-40, ТУ 6-17-628-74.



5.3.23. Иглы граверные № 1, 3, 5.



5.3.24. Кисти колонковые № 1

÷ 10.



5.3.25. Скальпель остроконечный СО-4.



5.3.26. Ножницы обычные.



5.3.27. Комплект чертежных инструментов (рейсфедер, одинарная и двойная кривоножки,

кронциркуль, чертежные перья).
