ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 20

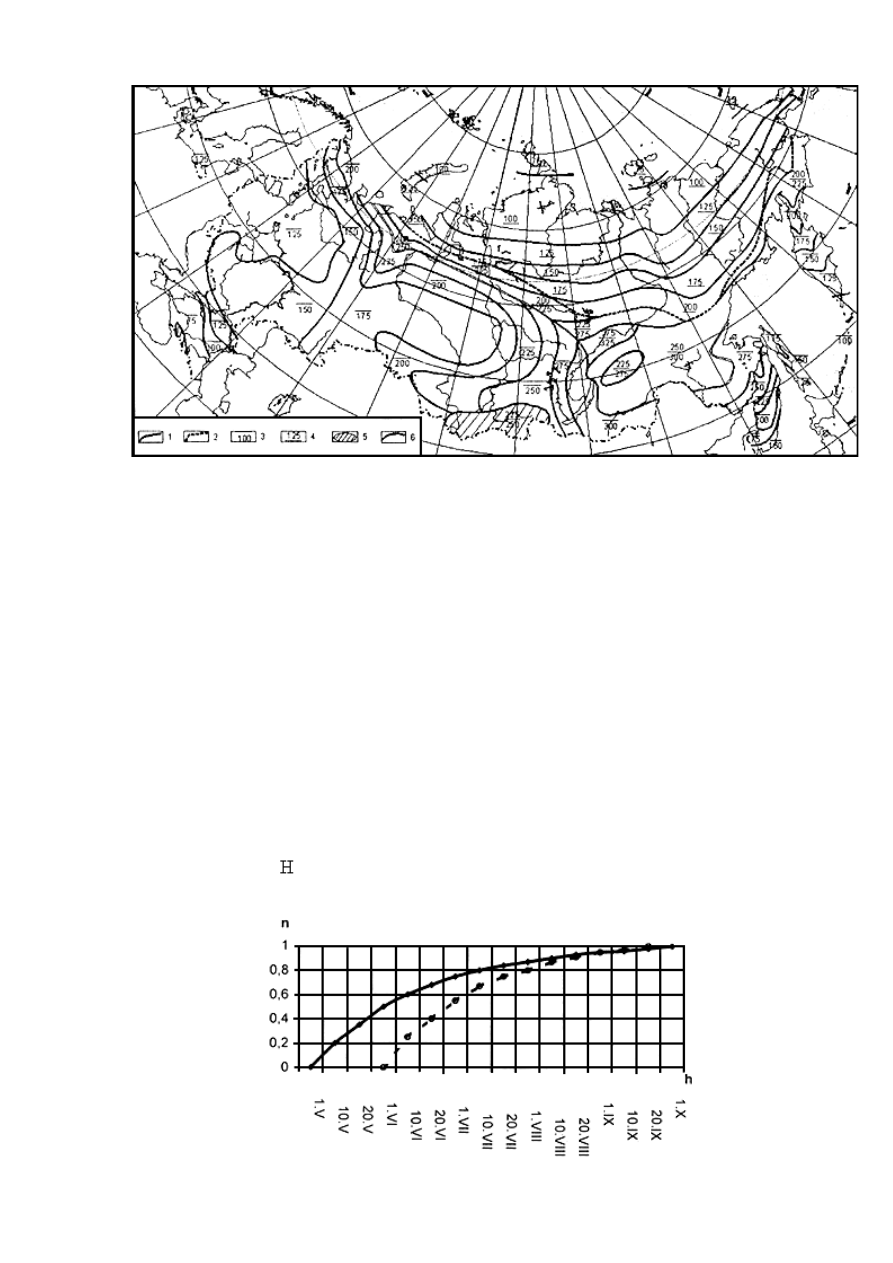

1 - южная  граница  зоны прерывистого  распространения  многолетней  мерзлоты;  2 -

северная граница зоны прерывистого распространения многолетней мерзлоты и южная
граница области применения знаков, закладываемых в узкие скважины протаиванием или
бурением; 3 - глубина промерзания грунта, принимаемая при расчете глубины закладки
знаков, см; 4 - глубина протаивания грунтов, принимаемая при расчете глубины закладки
знаков,   см;   5   -   высокогорные   области   с   преимущественно   каменистыми   породами   и
прерывистым распространением многолетнемерзлых грунтов; 6 - изолинии равных глубин
промерзания (протаивания).

Приложение 2



ЗАВИСИМОСТЬ ПОКАЗАТЕЛЯ ПРОТАИВАНИЯ ОТ ВРЕМЕНИ

ШУРФОВАНИЯ

Пример: Глубина протаивания грунта 15 августа 1990 года для репера, находящегося в

северной зоне области многолетней мерзлоты, была 1,45 м. Полная глубина протаивания
грунта будет равна  =1,45/0,90=1,61 м.

- Южная зона

 Северная зона




ПРИЛОЖЕНИЕ 3



СПИСОК ОБСЛЕДОВАННЫХ И ВОССТАНОВЛЕННЫХ НИВЕЛИРНЫХ

РЕПЕРОВ

название района работ с перечислением номенклатур трапеций (масштаба

1:200000)

Полевые работы выполнены

в 20______ г.

(наименование организации)

Тип репера,

номер

марки,

класс, год

закладки.

Тр. м-ба

1:100000

Координа

ты

репера,

,

(град.,

мин, сек)

Описание

местоположения

репера

Сведения о состоянии

репера и работы,

выполненные

по его восстановлению

Исправленное

описание

местоположения

репера

Линия II кл. от грунт. Реп. 217 до грунт. Реп. 1121

Грунт.   реп.
217. II кл.,
1948 г.,
Р-35-31

49 24 59

43 24 51

с.Щеброво,   в   253
м   к   юго-зап.   от
него,



у

пересечения дорог
Ильино-Лог   и
Щеброво-Клин,   в
7   м   к   югу   от
первой дороги

Реп.   в   хорошем
состоянии.   Пригоден
для   GPS   наблюдений.
Марка   и   верх   трубы
очищены   от  ржавчины
и   покрыты   битумным
лаком.   Возобновлена
окопка,   установлен
опознавательный столб

с.Щеброво, в 117 м к
юго-зап.   от   него,   у
пересечения   дорог
Ильино-Лог



и

Щеброво-Клин, в 7 м
к   югу   от   первой
дороги

Стен. реп.
34, II кл.,
1962 г.,
Р-35-31

49 19
44
43 03

19

с.Клин,   зд.

школы,



сев.

сторона   в   5,3   м
вост. пристройки

Реп.   в   хорошем

состоянии.   Очищен   от
ржавчины   и   покрыт
битумным лаком

с.Клин,



зд.

Детского   сада,   сев.
сторона   в   8,6   м   от
сев.-зап. угла здания

Стен.

реп.

79, II кл.,
1962 г.,
Р-35-31

с.Озерное,   в

цоколе



зд.

магазина,   в   3,2   м
правее   входной
двери

Реп. утрачен, так как

снесено



здание

магазина

Примечание. Порядок внесения в список реперов по отдельным линиям нивелирования

соответствует их месту в каталоге высот нивелирных реперов.

Список обследованных и восстановленных реперов по линии нивелирования II

класса "Батеево-Бескид"

Тип, номер

нивелирног

о репера,

год

закладки

Краткое описание

местоположения

пункта, сохранность

репера, тип и

сохранность

сооружения, в

котором он заложен

Инженерно-геологические и

геолого-геоморфологические

особенности участка

местности, на котором

заложен нивелирный репер

Степень

устойчиво

сти репера

Примечан

ие

Стен.   реп.
234, 1930 г.

Стен.   реп.   заложен   в
зд.   вокзала   станц.
Батеево,



зд.

двухэтажное, фунд. из
тесаных



блоков,

находится на расст. 20
м   от   ж.-д.  полотна,   в
зд.   вблизи   оконных
проемов   имеются
трещины  шириной до
1,5



см,



реп.

повреждений не имеет

Зд.



расположено



на

выровненной, горизонтальной
поверхности   водораздела,   на
расст. 300 м от зд. находится
пруд. Грунт до глубины  0,75
м песок, далее тяжелая глина,
глубина   грунт.   вод   2,5   м,   за
последние 25 лет не отмечено
изменений   уровня   грунтовых
вод

II, а, б

Грунт.  реп.
2451,   Тип
124, 1940 г.

с.Воловец,   в   100   м   к
юго-вост.   от   ж.-д.
будки 1653 км. Реп. и
его



внешнее

оформление
сохранились хорошо

Реп. находится на верх. части
склона   высокой   террасы
р.Вега,   грунт   суглинок   с
галькой.   Склон   покрыт
дерном,   карста   и   других
явлений   вблизи   реп.   не
наблюдается,



глубина

грунтовых   вод   10-15   м,
водосборной площадью место
установки реп. не является

I

Глубина
грунт.  вод
определен
а
промером
в   колодце
на   расст.
250   м   от
реп.

Ск.   реп.
764, 1954 г.

Ст.Бескид, сев. портал
тоннеля,   в   100   м   от
полотна   ж.-д.   выход
ск.,   реп.   сохранился
хорошо

Выходы   ск.   пород   в
водораздельной   зоне   сводно-
глыбового   поднятия   Картат,
уклоны до 15°, на расст. 300 м
в ущелье р.Бескидка, глубина
ущелья 50 м

I




ПРИЛОЖЕНИЕ 4

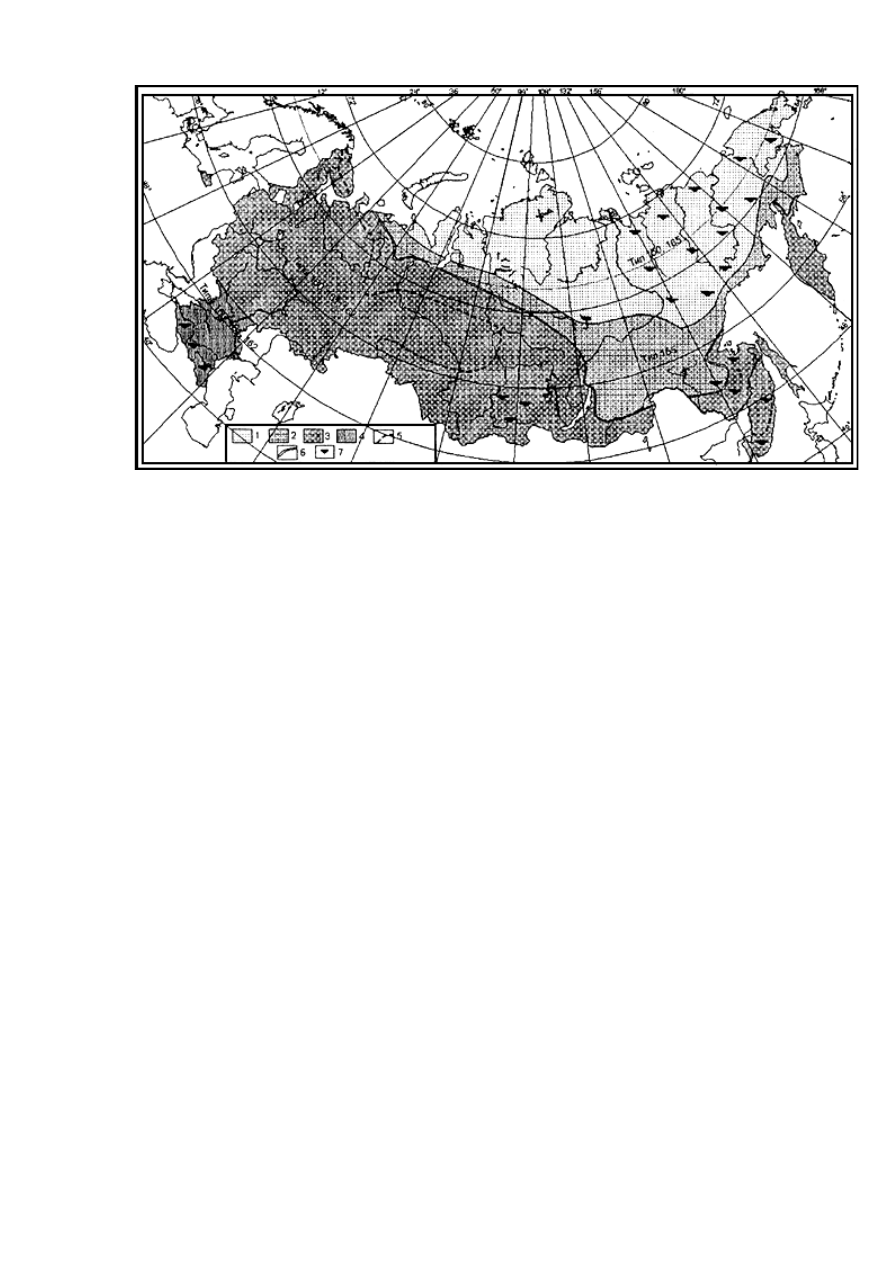

СХЕМА ПРИМЕНЕНИЯ ТИПОВ РЕПЕРОВ



1 - северная зона области многолетней мерзлоты; 2 - южная зона области многолетней

мерзлоты;   3   -   северная   зона   области   сезонного   промерзания   грунта;   4   -   южная   зона
области   сезонного   промерзания   грунта;   5   -   граница   раздела   области   сезонного
промерзания   грунта;   6   -   южная   граница   области   применения   типов   знаков   для
многолетней мерзлоты; 7 - области возможного применения скальных знаков

ПРИЛОЖЕНИЕ 5



ЗАЩИТА РЕПЕРОВ ОТ КОРРОЗИИ И ВЫПУЧИВАНИЯ

Для защиты труб и бетона от коррозии их покрывают битумом, эпоксидной смолой,

хлорвиниловой липкой лентой и другими средствами.

Эффективность   битумного   покрытия   возможна   лишь   при   условии   тщательного

удаления с поверхности трубы ржавчины, жировых пятен, в результате механической или
химической очистки. Механическая очистка осуществляется с помощью пескоструйного
аппарата, стальных щеток, скребков и т.п. Химическая очистка состоит в погружении труб
в   раствор   серной   (15-20%),   соляной   (10-12%)   или   фосфорной   (10-15%)   кислоты   с
последующей промывкой водой и нейтрализацией 5% раствором кальцинированной воды.

Перед   нанесением   битума   труба   грунтуется   раствором   одной   части   битума   в   трех

частях бензина. Битум (желательно марки III) растворяют в бензине до текучего состояния
и наносят на поверхность трубы. После нанесения первого слоя (толщиной 1-1,5 мм) и его
затвердения наносят второй слой и сразу же трубу обертывают крафт-бумагой. В грунте с
повышенной минерализацией грунтовых вод количество слоев доводят до трех.

В качестве дополнительной меры бетонные элементы центра покрывают битумом. В

этом случае обязательно нанести на центр два слоя грунтовки, которая сможет обеспечить
проникновение битума в поры бетона.
