ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 8

Рис.6. Грунтовый репер

Тип 162 оп. знак

Размеры даны в мм

Грунтовый   репер   состоит   из   железобетонного   пилона   в   форме   параллелепипеда   с

поперечным   сечением   16х16   см   и   бетонной   плиты   (якоря)   диаметром   48   см,
изготовляемых   заранее.   Разрешается   применять   плиты   квадратного   сечения   размером
50х50   см.   В   верхнюю   грань   пилона   должна   быть   зацементирована   марка   (рис.7).   В
середине   бетонной   плиты   делают   выемку   размером   20х20х15   см,   в   которую
устанавливают железобетонный пилон. Пилон может быть заменен асбоцементной трубой
с внешним диаметром не менее 16 см, заполненной бетоном с арматурой. В верхнюю
грань трубы вставляют марку. При использовании асбоцементной трубы для увеличения
связи ее основания с якорем на расстоянии 7-10 см от основания трубы вставляют два
взаимно перпендикулярных стержня толщиной 1,0-1,2 см и длиной 25 см. При установке
трубы в отверстие якоря концы стержней размещают в углах выемки.

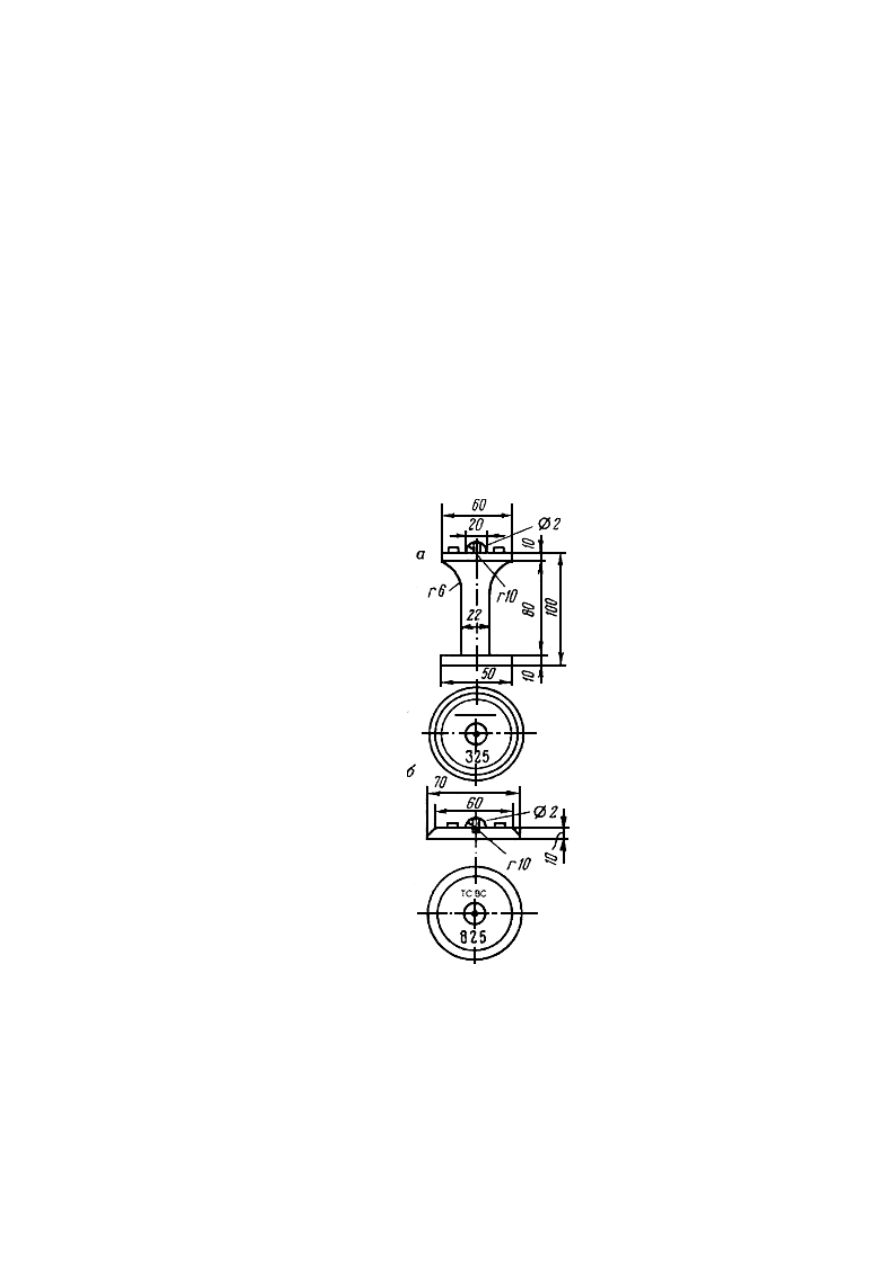

Рис.7. Типы марок для грунтовых реперов:

а - марка, закладываемая в бетон; б - марка, привариваемая к металлической трубе

В   южной   зоне   области   сезонного   промерзания   грунта   применяют   бетонные   плиты

(якоря) высотой 20 см, в северной - 35 см. Граница между этими зонами проходит по
линии Валуйки-Россошь-Камышин-Палласовка.

6.8.2 Допускается закладка реперов в скважины диаметром 35 см, но в этом случае

высота бетонного якоря в южной зоне должна быть равна 50 см, в северной - 80 см.

Верхняя грань бетонной плиты (якоря) репера нивелирования I, II, III и IV классов

должна быть на 30 см ниже глубины  наибольшего  промерзания грунта независимо  от
диаметра скважины. У всех реперов марка должна находиться на 50 см ниже поверхности
земли.

Допускается изготовление якоря путем заливки в скважину жидкого бетона. Глубина

скважины та же, что и при закладке изготовленных заблаговременно реперов. В скважины
диаметром 50 см бетон заливают соответственно на 20 или 30 см, а в скважины диаметром
35 см - 30 или 70 см. В бетонный раствор вставляют пилон или асбоцементную трубу.
Длина пилона или трубы должна быть такой, чтобы марка приходилась на расстоянии 50
см от поверхности земли. Засыпать скважины грунтом, не дожидаясь схватывания бетона
якоря, можно при условии засыпки на жидкий бетон слоя песка (разрыхленного грунта)
толщиной не менее 10 см.

6.8.3   Разрешается   заменять   железобетонные   пилоны   металлическими   трубами

диаметром 6 см с толщиной стенок не менее 0,3 см или отрезком рельса (рис.6). В этом
случае   бетонную   плиту   (якорь)   и   трубу   (рельс)   скрепляют   между   собой   на   месте
изготовления репера. Металлическая труба должна иметь четыре штыря, выступающие из
нее на 10 см.

6.8.4   При   закладке   реперов   на   дно   скважины   или   котлована   под   основание   плиты

наливают слой цементного раствора толщиной не менее 3 см. Запрещается закладывать
реперы в котлован (скважину) с разрыхленным или подсыпанным на дно грунтом.

6.8.5 Железобетонные реперы, закладываемые в агрессивных грунтах, изготавливают

из плотного бетона.

6.8.6 В районах подвижных песков применяют реперы типа 15 (рис.8), закладываемые

завинчиванием   в   грунт   на   глубину   не   менее   400   см.   Репер   состоит   из   оцинкованной
трубы, верхний конец которой с маркой располагают на 80 см выше поверхности земли. К
трубе крепят охранную пластину. Рыть канавы в этом случае запрещается.

Размеры даны в мм

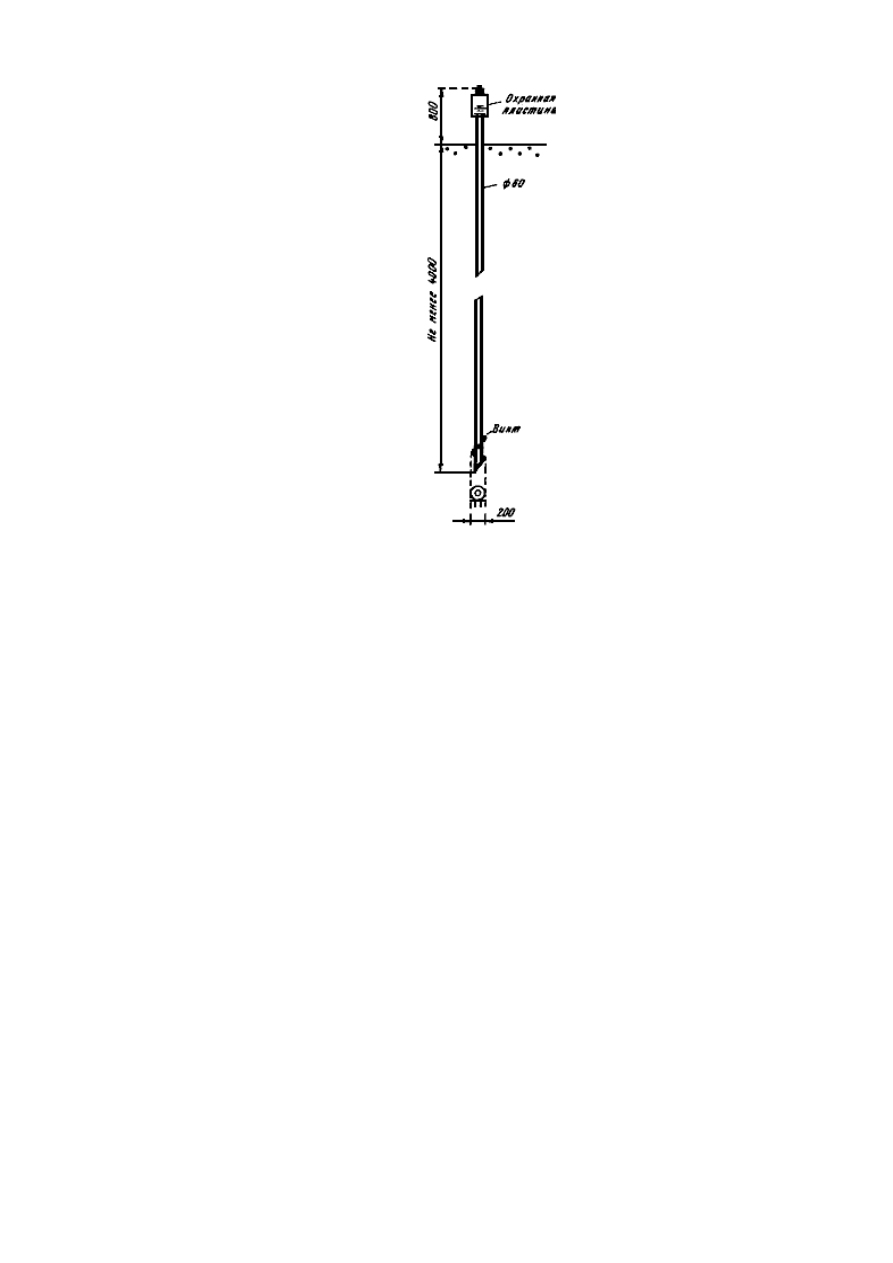

Рис.8. Грунтовый репер для подвижных песков

Тип 15

6.8.7   На   заболоченных   территориях   линии   нивелирования   закрепляют   грунтовыми

трубчатыми реперами, используя трубы диаметром 6 см с толщиной стенок не менее 0,3
см. К нижнему концу трубы приваривают винтовой якорь диаметром не менее 15 см или
буровой спиральный наконечник (шнек, змеевик) диаметром не менее 10 см и длиной не
менее   50   см.   Трубу   завинчивают   на   такую   глубину,   чтобы   винтовой   якорь   вошел   в
подстилающую водонасыщенный слой плотную породу не менее чем на 150 см, но во
всех   случаях   глубина   закладки   репера   не   должна   быть   меньше   глубины   наибольшего
промерзания грунта плюс 100 см.

При   наличии   механизмов   ударно-вибрационного   действия   на   заболоченных

территориях   можно   закладывать   реперы,  состоящие  из   нескольких  свинченных  друг   с
другом буровых штанг или труб диаметром 4-6 см с толщиной стенок не менее 0,3 см. К
нижнему   концу   такого   репера   приваривают   металлический   конус.   Штанги   (трубу)
забивают   в   грунт   на   такую   глубину,   чтобы   конус   вошел   в   подстилающую
водонасыщенный слой породу не менее чем на 300 см.

Верхний конец штанги (трубы), к которому приваривают марку, располагают на 30 см

ниже поверхности земли.

Момент вхождения винтового якоря (спирального наконечника или конуса) в плотную

подстилающую   водонасыщенный   слой   породу   определяют   по   резкому   замедлению
скорости погружения репера в грунт.

Вокруг репера сооружают деревянный сруб размером 200х200 см и высотой 50 см,

заполняемый торфом или минеральным грунтом. В срубе устанавливают металлический
опознавательный столб длиной 100 см с охранной пластиной.

6.8.8 В северной и средней зоне области многолетнемерзлых грунтов закладывают в

пробуренные   или   протаянные   скважины   трубчатые   металлические   реперы   типа   150
(рис.9).   В   качестве   репера   используют   металлические   трубы.   Диаметр   трубы   6   см,
толщина стенок трубы не менее 0,3 см. К верхнему концу трубы приваривают марку, а к
нижнему   -   многодисковый   якорь,   состоящий   из   металлического   диска   и   восьми
полудисков толщиной 0,5-0,6 см и диаметром 15 см.

Размеры даны в мм

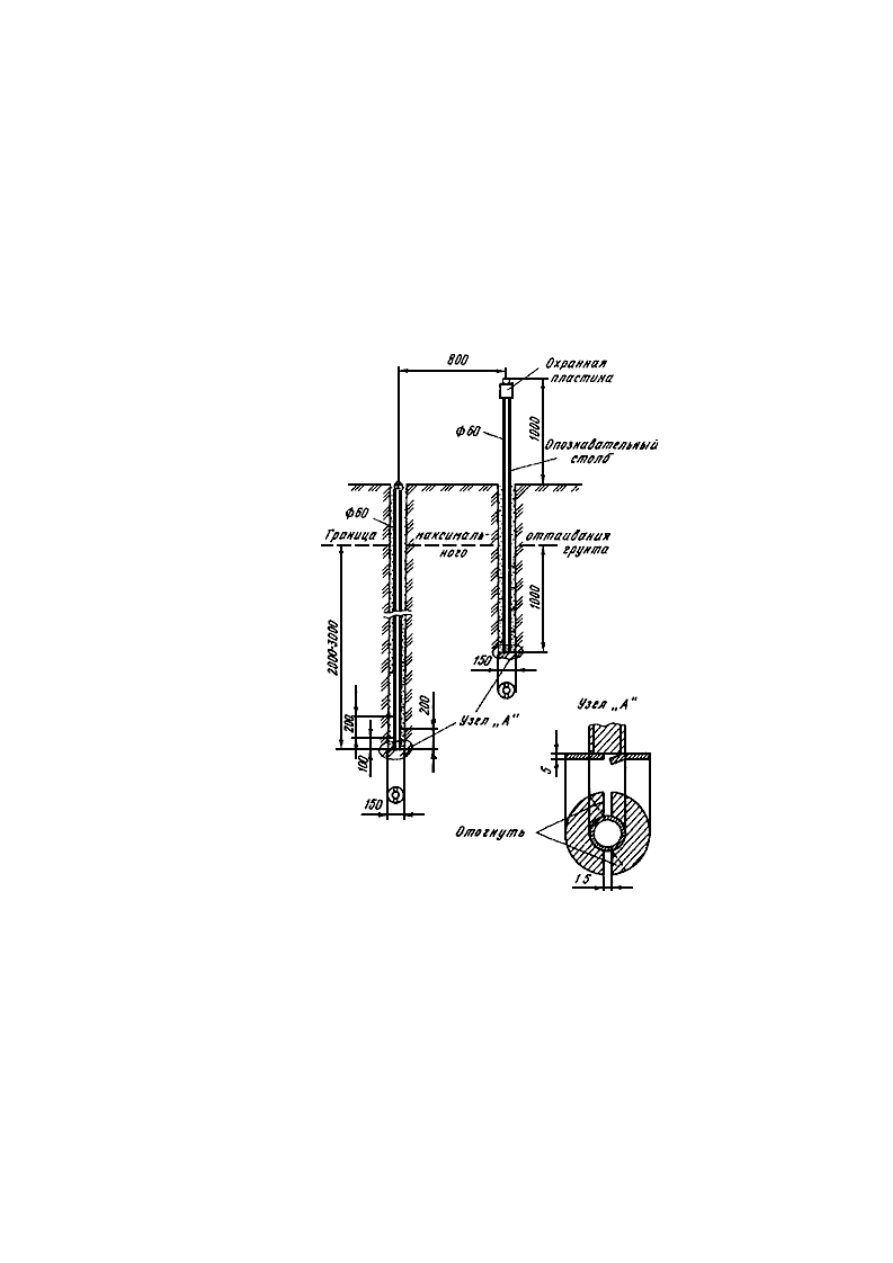

Рис.9. Грунтовый репер для области многолетней мерзлоты

Тип 150 оп. знак

Для   лучшего   ввинчивания   (вдавливания)   трубы   в   грунт   металлический   диск   имеет

лопасти.   Трубу   бетоном   не   заполняют.   На   наружную   поверхность   трубы   наносят
антикоррозийное покрытие и антипучинистое, а на внутреннюю только антикоррозийное.
