6.

МОНОБЛОК 300 МВт. ПУСК БЛОКА ИЗ СОСТОЯНИЯ ГОРЯЧЕГО РЕЗЕРВА



 (рис. 8)

6.1. После проверки выполнения операций по аварийному останову подготовить блок к пуску.

6.1.1. Открыть газовые шиберы перед и после РВВ, перед дымососами, включить дымососы, дутьевые вентиляторы, установить разрежение в топке 3 - 5 кгс/м2 (при закрытых направляющих аппаратах дымососов).

6.1.2. При растопке на газе немедленно после начала вентиляции газового тракта котла начать заполнение и продувку газопроводов к горелкам. Минимальная продолжительность этой операции должна быть уточнена местными инструкциями, исходя из содержания кислорода в газе не более 1 %; при растопке на мазуте и на мазуте с пылью установить растопочное давление мазута перед форсунками.

6.1.3. Включить ПЭН на рециркуляцию и с помощью гидромуфты установить давление питательной воды 270 - 280 кгс/см2.

6.1.4. Проверить включение (включить) регулятора давления ПСБУ.

6.1.5. Подать напряжение на приводы ВЗ, клапанов Др-1, задвижек СЗ-7, СЗ-8 и клапана Др-5; закрыть соленоидные клапаны КОС на отборах турбины.

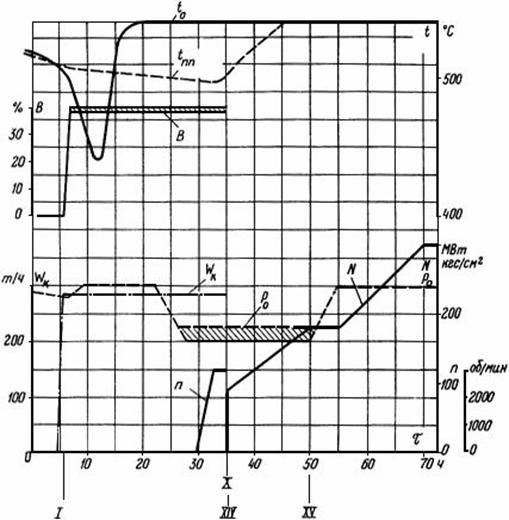

Рис. 8. График-задание пуска блока из состояния горячего резерва

Обозначения см. в приложении 8

6.2. Через 6 - 7 мин после начала вентиляции газового тракта (при сжигании газа немедленно вслед за окончанием заполнения газопроводов):

6.2.1. Открыть запорную задвижку на линии напора ПЭН и с помощью РПК установить расход воды по 135 т/ч на поток (по растопочным водомерам).

6.2.2. Включить растопочные (либо основные) регуляторы питания и регулятор разрежения в топке.

6.2.3. Проверить положение впускного клапана ПВД и, если он закрылся, открыть арматуру на его байпасе. После открытия клапана арматуру на байпасе закрыть.

6.2.4. При снижении давления пара в деаэраторе до 2,0 кгс/см2 подать пар в деаэратор из коллектора собственных нужд; включить регулятор давления с уставкой 2,0 кгс/см2.

6.3. Через 1 - 1,5 мин после подачи воды в котел приступить к включению форсунок (горелок) и в течение 2 - 3 мин установить расход топлива на уровне 38 - 40 % номинального. При растопке на газе закрыть продувочные свечи.

Растопочный уровень тепловыделения контролировать по температуре газов в поворотной камере (620 - 640 °С) и по температуре пара перед ВЗ. Корректировку уровня тепловыделения при растопке на смеси мазут-пыль проводить путем изменения частоты вращения пылепитателей.

Начать повышение вакуума в конденсаторе до номинального.

6.4. После повышения температуры пара за котлом до 545 °С провести следующие операции:

6.4.1. Закрыть ВЗ, включить регуляторы давления среды перед ВЗ, отключить воздействие регулятора давления на клапан ПСБУ и за 5 - 6 мин открытием ПСБУ снизить давление свежего пара до 160 - 180 кгс/см2.

6.4.2. Закрыть задвижку СЗ-7, открыть задвижку СЗ-8 и включить регулятор давления воды в системе впрысков. Открыть запорные задвижки основных впрысков котла и включить их регуляторы. Открыть ГПЗ.

6.5. При устойчивом поддержании параметров свежего пара и вакууме в конденсаторе не менее 0,88 кгс/см2 (около 650 мм рт. ст.):

6.5.1. Подать пар в турбину открытием регулирующих клапанов и за 3 - 5 мин повысить частоту вращения ротора до 3000 об/мин.

6.5.2. Синхронизировать и включить генератор в сеть.

6.5.3. Открытием регулирующих клапанов турбины взять нагрузку около 90 МВт (до полного закрытия ПСБУ).

6.6. Открытием дроссельного клапана произвести толчок и начать повышение частоты вращения ротора турбопривода питательного насоса.

Перевести электрические собственные нужды блока на рабочее питание и ввести АВР питания секций 6 кВ.

Проверить включение в работу (по блокировке) сливных насосов ПНД.

6.7. Продолжить нагружение блока в соответствии с графиком-заданием.

6.7.1. При нагрузке около 120 МВт перевести сброс конденсата греющего пара ПВД в деаэратор.

6.7.2. При нагрузке 140 - 150 МВт дополнительно включить в работу по одному КЭН-I и КЭН-II; перевести деаэратор на пар от IV отбора турбины, отключить воздействие регулятора и открыть клапан греющего пара деаэратора.

6.7.3. При нагрузке 170 - 180 МВт включить второй БН и перейти с ПЭН на ПТН. Переключатель блокировки ПЭН установить в положение АВР.

6.7.4. При нагрузке 180 МВт:

- прикрытием регулирующих клапанов в течение около 5 мин повысить давление пара перед турбиной до номинального и включить регулятор давления «До себя»;

- отключить воздействие регуляторов на клапаны Др-1 и открыть ВЗ; проверить полное открытие клапанов Др-1; снять напряжение с приводов ВЗ и клапанов Др-1;

- перевести систему впрысков на полное давление в соответствии с п. 2.2.28, в.

6.7.5. При нагрузке блока около 250 МВт после повышения давления в деаэраторе до 6 кгс/см2 включить регулятор давления.
