Подготовка места установки банкомата NCR SelfServ 82 (2017 год)
Подготовка места установки банкомата NCR SelfServ™ 82
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Описанный в данном документе продукт является лицензионным
продуктом корпорации NCR Corporation.
NCR и NCR SelfServ являются товарными знаками NCR Corporation.
Другие названия продуктов, упомянутые в данном издании, могут являться
товарными знаками или зарегистрированными товарными знаками
соответствующих компаний и признаются таковыми здесь и далее.
NCR может предлагать все компоненты, функции и операции, описанные
в настоящем документе, не во всех странах мира. В некоторых
случаях на фотографиях изображены прототипы оборудования.
Прежде чем использовать данный документ, рекомендуется
обратиться к представителю NCR или в офис NCR для получения
информации о применимости документа и его соответствия
действительным характеристикам.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Содержание
i
Размеры банкомата
10 - 1
Введение
Требования по электропитанию
Вход кабеля
10 - 1
Аудитория
1 - 1
Требования к электропитанию переменного тока
6 - 1
Компоненты лицевой панели
10 - 2
Сведения о документе
1 - 1
Входное напряжение
6 - 1
15-дюймовый сенсорный экран
10 - 2
Записи об изменениях
1 - 1
Заземление
6 - 1
19-дюймовый сенсорный экран
10 - 2
Защита от переходных процессов
6 - 1
Размеры сенсорного экрана
10 - 2
Высота и глубина
10 - 2
Обязательства клиента
Голосовые подсказки: расстояние
10 - 2
Уведомление
2 - 1
Требования к кабелям
Крепежные болты
10 - 3
Соблюдение требований к месту установки
2 - 1
Подготовка кабеля
7 - 1
Отверстия под болты
10 - 3
Действия клиента
2 - 1
Защита линии данных от переходных процессов
7 - 1
Просвет - коридор
10 - 3
Интерфейсный аварийный кабель
7 - 1
Оптимальная зона обслуживания
10 - 4
Базовый аварийный кабель
7 - 1
Соответствие стандартам
Минимальная зона обслуживания
10 - 4
Усовершенствованный аварийный кабель
7 - 1
Электромагнитные помехи
3 - 1
Просвет - подъем лицевой панели
10 - 4
Удаленное устройство контроля состояния
7 - 2
Соответствие требованиям положения о радиочастотных
Просвет - отверстие верхнего ящика
10 - 4
Уменьшение длины кабеля
7 - 2
помехах Федеральной комиссии связи (FCC)
3 - 1
Кабель удаленного реле
7 - 2
Заявление о соответствии требованиям к устройствам
Стандартный кабель Ethernet
7 - 2
класса А (Канада)
3 - 1
Кабель питания
7 - 2
Безопасность
3 - 1
Директива по обеспечению безопасности
3 - 1
Согласованный стандарт безопасности
3 - 1
Наклейки
Электромагнитная совместимость (ЭМС)
3 - 1
Окно для рекламы
8 - 1
Стандарты защищенности
3 - 1
Наклейки входа/выхода
8 - 1
Директивы по электромагнитной совместимости (ЭМС)
3 - 1
Стандарты излучения
3 - 1
Дополнительные требования для моделей, работающих от сети
Модификации деталей - доступ спереди
с напряжением 220 - 240 В
3 - 1
Размеры упаковки
9 - 1
Доступность
3 - 1
Вес и нагрузка на пол
9 - 1
Стандартные сейфы
9 - 1
Обзор продукта
Сейфы EX GAS
9 - 1
Размеры банкомата
9 - 1
Общее описание
4 - 1
Дополнительные элементы
4 - 1
Вход кабеля
9 - 1
Звуковые сигналы
4 - 1
Компоненты лицевой панели
9 - 2
15-дюймовый сенсорный экран
9 - 2
Теплоотдача
4 - 1
19-дюймовый сенсорный экран
9 - 2
Идентификация продукта
4 - 1
Размеры сенсорного экрана
9 - 2
Высота и глубина
9 - 2
Требования к месту установки
Голосовые подсказки: расстояние
9 - 2
Размещение банкомата
5 - 1
Крепежные болты
9 - 3
Пол
5 - 1
Отверстия под болты
9 - 3
Дверные проемы и коридоры
5 - 1
Просвет - коридор
9 - 3
Окружающее освещение
5 - 1
Оптимальная зона обслуживания
9 - 4
Рабочее освещение
5 - 1
Минимальная зона обслуживания
9 - 4
Атмосферное давление
5 - 1
Просвет - подъем лицевой панели
9 - 4
Температура и влажность
5 - 1
Обычный рабочий диапазон
5 - 1
Модификации деталей - доступ сзади
Условия хранения (до трех месяцев)
5 - 1
Размеры упаковки
10 - 1
Условия транспортировки (до одной недели)
5 - 1
Вес и нагрузка на пол
10 - 1
Условия работы в диапазоне чрезмерного напряжения (не более
Стандартные сейфы
10 - 1
одного часа)
5 - 1
Сейфы EX GAS
10 - 1
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Введение
1 - 1
АУДИТОРИЯ
СВЕДЕНИЯ О ДОКУМЕНТЕ
ЗАПИСИ ОБ ИЗМЕНЕНИЯХ
Данный документ предназначен для архитекторов и лиц, ответственных за
Настоящий документ о подготовке места установки предназначен
Дата
Версия
Страницы Причина изменения
подготовку места установки до прибытия банкомата.
для чтения на экранах с широким соотношением сторон. Все разделы
Август 2017 г.
А
Все
Первый выпуск
структурированы таким образом, чтобы в рамках минимального
количества страниц разместить максимальный объем информации и при
этом сделать документ удобным для чтения при условии его печати
в формате А3. Печать на бумаге меньших форматов упростит обращение
с документом, но сделает его неудобным для чтения.
Документ состоит из разделов, охватывающих следующие темы.
Введение - текущий раздел
Обязательства клиента
Соответствие стандартам
Обзор продукта
Требования к месту установки
Требования по электропитанию
Требования, предъявляемые к кабелям
Наклейки
Модификации деталей - доступ спереди
Модификации деталей - доступ сзади
Каждая страница разбита на две или три колонки (см. рис. ниже).
Название документа
Название раздела
Номер раздела Номер страницы
Столбец 1
Столбец 2
Столбец 3
Идентификатор документа
Если в описании к рисунку упоминаются левая и правая стороны
банкомата, то на рисунке изображен вид спереди банкомата (лицевая
панель). Все горизонтальные проекции соответствуют виду сверху,
если не указано другое.
Все размеры, за исключением отдельно оговоренных случаев, округлены
до целого значения в миллиметрах и эквивалентны одной или нескольким
десятым частям дюйма.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Обязательства клиента
2 - 1
УВЕДОМЛЕНИЕ
СОБЛЮДЕНИЕ ТРЕБОВАНИЙ К МЕСТУ УСТАНОВКИ
ДЕЙСТВИЯ КЛИЕНТА
Настоящий документ является договорным. В нем содержатся важные
В настоящем документе содержится необходимая информация
Клиент обязан сделать или обеспечить следующее.
предупреждения и сведения о важных юридических правах и
о подготовке места установки в соответствии с требованиями NCR.
По требованию NCR предоставить представителю службы
обязательствах. Рекомендуется внимательно ознакомиться с ним.
Очень важно, чтобы место установки отвечало требованиям, указанным
технической поддержки NCR соответствующие чертежи
в настоящем документе, поскольку после установки оборудования гораздо
В обязанности клиента входит проверка выполнения всех процедур по
с указанием следующей информации:
сложнее выявить несоблюдение требований в отношении подготовки
подготовке к установке в соответствии со всеми техническим
расположение оборудования;
места и устранить проблемы, возникшие в результате такого несоблюдния.
характеристикам и требованиям NCR, а также всеми национальными,
монтажные схемы электропроводки места установки (кабели
региональными или местными правилами, нормативами и
Кроме того, несоблюдение этих требований или непринятие надлежащих
питания и передачи сигналов, схемы соединений и сведения
законодательством.
мер по защите оборудования от рисков, описанных в настоящем
об отрезках проводки);
документе, может привести к серьезным поломкам оборудования
При установке и эксплуатации данного оборудования необходимо строго
расположение прочего оборудования, способного генерировать
и нанести ущерб бизнесу клиента.
соблюдать инструкции производителя. Тем не менее остается вероятность
электрические шумы и электромагнитные помехи, тепло и пр.
возникновения помех радиосвязи в отдельных коммерческих средах. Если
Помимо соблюдения указанных требований необходимо обеспечить
Выполнить необходимые изменения на строительном уровне
данное оборудование вызывает помехи (это можно выявить, включая и
надлежащие условия для эксплуатации электропроводки и инженерных
в соответствии с требованиями к монтажу электропроводки
выключая оборудование), рекомендуется немедленно обратиться к
систем в соответствии со всеми применимыми правилами, нормативами
и другими требованиями в отношении места установки.
представителю отдела обслуживания компании NCR.
и законодательством.
Обеспечить наличие и установку всех кабелей связи, розеток,
Важно, чтобы подготовкой места установки занимался клиент или его
специальных разъемов и связанной с этим аппаратуры.
представитель, располагающий знанием особых требований в отношении
Обеспечить наличие и установку необходимых распределительных
ВНИМАНИЕ NCR Corporation не несет ответственности за радиопомехи
условий эксплуатации электронного оборудования. Клиент несет
щитов, изоляционных труб, заземляющих приспособлений,
или помехи телевизионному приему, вызванные
ответственность за обеспечение надлежащей подготовки места установки
молниеотводов и другой связанной с этим аппаратуры.
несанкционированными изменениями данного
в соответствии с настоящим документом.
Обеспечить соблюдение всех соответствующих правил, требований
оборудования, а также заменой или присоединением
и законов (в том числе, помимо прочего, требований в отношении
Исключительно в качестве справочного руководства предоставляется
соединительных кабелей и устройств, не указанных
электротехнического оборудования, строительства, безопасности
список, в котором перечислены общие положения, ответственность за
компанией NCR. Подобные несанкционированные
и охраны здоровья).
выполнение которых несет клиент. Список не является исчерпывающим
изменения, замены и присоединения могут привести
и никоим образом не изменяет и не ограничивает ответственность клиента
Обеспечить наличие и установку источника дополнительного
к аннулированию права на использование данного
по всем аспектам надлежащей подготовки места установки.
питания или другого оборудования в соответствии с требованиями.
оборудования. За устранение помех, вызванных подобными
Обеспечить наличие требуемой зоны обслуживания или складского
несанкционированными изменениями, заменами
Персонал компании NCR предоставит ответы на вопросы в отношении
помещения.
и присоединениями, отвечает пользователь.
содержимого настоящего документа, за исключением ситуаций, когда:
Обеспечить соблюдение системой или подразделением
a. клиент уведомлен о возможности получения полноценных или
требований по охране окружающей среды.
частичных консультативных услуг, и/или компания NCR выражает
Использовать напольное покрытие и системы регулирования
желание провести предварительную или окончательную оценку
микроклимата, с помощью которых можно ограничивать или
места установки, а также когда
контролировать генерирование и разрядку статического
b. клиент заключает официальное соглашение с компанией NCR для
электричества.
предоставления указанных выше услуг;
Установить продукт на допустимой высоте в соответствии
никакие коментарии, предположения или рекомендации, предлагаемые
с местными требованиями по обеспечению доступности.
или не предлагаемые в отношении подготовки места установки, а также
никакие проверки места установки до или после подготовки не являются
утверждением расположения места установки и оборудования или
соответствующей подготовки. При этом компания NCR не несет
ответственность за какие бы то ни было комментарии, предположения
или рекомендации, предоставленные ее специалистами, а также
за невозможность предоставления таких рекомендаций.
Наконец, только клиент может в полной мере понимать масштаб
ущерба, который повлечет за собой поломка устанавливаемого
оборудования. По этой причине определение масштаба какого-
либо ущерба, который может быть нанесен существующему или
планируемому бизнесу, равно как и страхование от всех рисков,
является обязательством клиента.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Соответствие стандартам
3 - 1
ЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
Дополнительные требования для моделей, работающих от сети
с напряжением 220 - 240 В
Банкомат соответствует следующим стандартам по устойчивости
Соответствие требованиям положения о радиочастотных помехах
Стандарты защищенности
к кондуктивным помехам:
Федеральной комиссии связи (FCC)
Банкомат соответствует следующим требованиям по устойчивости
EN 61000-3-2: Гармоники сети для устройств класса A
Данное оборудование протестировано и соответствует ограничениям
к кондуктивным помехам и излучению:
EN 61000-3-3: Основные стандарты о колебаниях.
для цифровых устройств класса А, указанным в части 15 правил FCC.
EN 55024
Эти ограничения разработаны для обеспечения разумной защиты от
Согласно требованиям EN55024 банкомат соответствует требованиям
вредных помех при эксплуатации оборудования в коммерческой среде.
следующим нормативным стандартам защищенности:
ДОСТУПНОСТЬ
Данное оборудование генерирует, использует и может излучать
радиочастотную энергию, поэтому в случае несоблюдения инструкций
EN 61000-4-2 - об электростатических разрядах;
Обеспечение соблюдения требований к высоте расположения
при установке и эксплуатации оно может вызывать недопустимые помехи
EN 61000-4-3 - об излучаемых радиоволнах;
компонентов лицевой панели относительно уровня тротуара входит
радиосвязи. Эксплуатация данного оборудования в жилой зоне может
EN 61000-4-4 - о быстрых электрических переходных процессах
в обязанности организации-собственника терминала.
вызывать помехи, в этом случае клиент должен будет устранить помехи
или всплесках;
за свой счет.
Примечание. Высоты, перечисленные в этом документе, предполагают,
EN 61000-4-5 - об импульсах;
что установка не добавляет глубину перед ATM. Увеличение
EN 61000-4-6 - о кондуктивных радиопомехах;
глубины может изменить требования к значениям высоты
Заявление о соответствии требованиям к устройствам класса А
EN 61000-4-8 - о магнитных полях с частотой питающей сети;
в связи с увеличением зоны доступа пользователя;
(Канада)
EN 61000-4-11 - о падениях напряжения и кратковременных
см. соответствующий норматив по доступности с учетом
Этот цифровой прибор не превышает ограничений на излучения
прерываниях энергоснабжения.
изменения глубины.
радиопомех согласно положениям о радиопомехах, разработанным
министерством связи Канады для цифрового оборудования класса А.
Директивы по электромагнитной совместимости (ЭМС)
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant
Данное оборудование соответствует основным требованиям Директивы
les limites applicables aux appareils numériques de la classe A prescrites dans le
по электромагнитной совместимости 2014/30/EU и протестировано
Réglement sur le brouillage radioélectrique édicté par le ministère des
в соответствии с согласованными стандартами EN55032, EN55024,
Communications du Canada.
EN61000-3-2 и EN61000-3. Оборудование соответствует ограничениям
для цифровых устройств класса A, указанным в документе EN55032.
БЕЗОПАСНОСТЬ
Банкомат соответствует следующим требованиям директив и стандартов
по электромагнитной совместимости (ЭМС) для ИТ-оборудования:
Директива по электромагнитной совместимости 2014/30/EU
Директива по обеспечению безопасности
Директива по маркировке СЕ 93/68/EEC
2014/35/EU «Директива по низковольтному оборудованию»
Стандарты излучения
Согласованный стандарт безопасности
Банкомат соответствует следующим стандартам по устойчивости
EN 60950-1: 2006+A2:2013 «Безопасность оборудования для
к кондуктивным помехам и излучению:
информационных технологий»
EN 55032 для устройств класса A
FCC 47CFR, часть 15 для устройств класса A;
CISPR 32 для устройств класса A
AS/NZS 3548 для устройств класса A;
GB 9254 для устройств класса A;
CNS 13438 для устройств класса A.
ПРЕДУПРЕЖДЕНИЕ Данное оборудование совместимо с устройствами
CISPR 32 класса A. Использование данного
оборудования в жилых помещениях может
привести к возникновению помех.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82

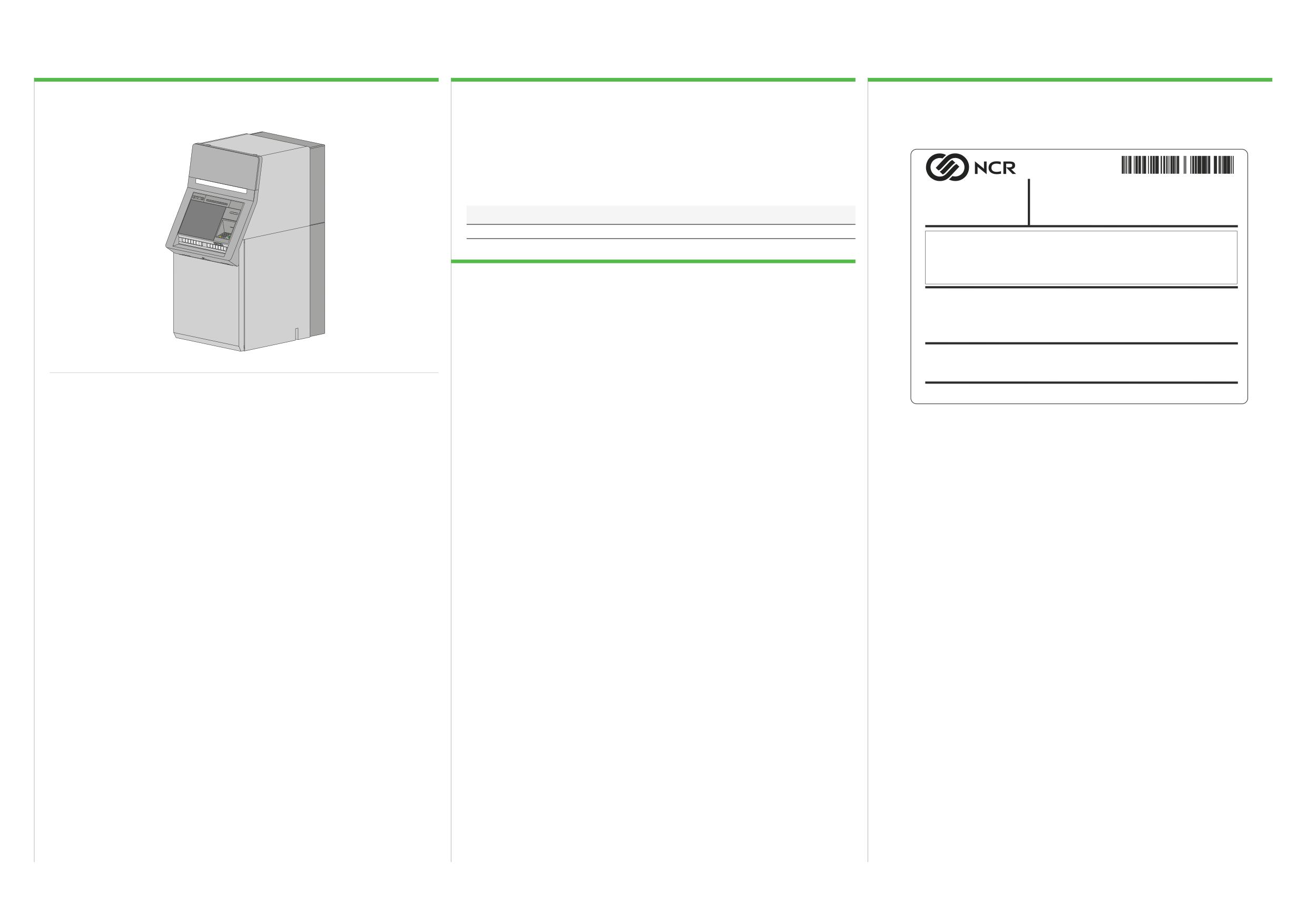

Обзор продукта
4 - 1
ОБЩЕЕ ОПИСАНИЕ
ЗВУКОВЫЕ СИГНАЛЫ
ИДЕНТИФИКАЦИЯ ПРОДУКТА
NCR SelfServ 82 - это автономный банкомат для помещений.
Для большинства моделей мощность звуковых сигналов не превышает:
На рис. ниже представлен типичный макет этикетки с идентификатором
продукта, которая крепится внутри банкомата.
65 дБ(A) в неактивном состоянии
68 дБ(A) в рабочем состоянии (см. примечание).
Однако уровни звука отличаются в зависимости от приведенных далее
NCR SelfServ™ XX
конфигураций, как показано на рисунке ниже.
Класс:
XXXX
Модель: XXXX
NCR Global Solutions Ltd.
Серийный
Трассировщик:XX - XX
номер:
XX - XXXXXXXX
Сделано в Великобритании
Конфигурация
Мощность звукового сигнала в рабочем состоянии
Vãc:
XXX - XXXv
Гц: 50/60
Ответ: X.X
Производитель: Xxxxxx XXXX
Охлаждающие вентиляторы
до 75 дБ(A)
Маркировка сертификации на соответствие требованиям технической
безопасности приведена в этом разделе
ТЕПЛООТДАЧА
Линейка продуктов NCR SelfServ представляет собой гибкую аппаратную
Электромагнитная совместимость
Данное устройство соответствует требованиям, указанным в части 15 правил FCC. Работа выполняется
платформу. NCR рекомендует принимать меры в соответствии с
при следующих условиях:
(1) это устройство не может вызывать недопустимых помех и
фактической мощностью при установке теплоотвода для конкретный
(2) это устройство должно принимать любые полученные помехи, включая помехи, которые могут привести
к нежелательным операциям.
конфигураций оборудования. Эти меры должны содержать в себе любые
Этот прибор не превышает ограничений на излучения радиопомех согласно положениям о радиопомехах
настраиваемые или сторонние средства.
Канады для цифрового оборудования класса А.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe A prescrites dans le Réglement sur le brouillage radioélectrique édicté par le
Если выполнить специфические измерения невозможно, в качестве
ministère des Communications du Canada.
Дополнительные элементы
ориентировочного значения тепловой нагрузки можно использовать
Соответствует Стандартам FDA на режимы излучения 21 CFR, подраздел J
760 кДж/ч. Эта цифра соответствует показателям банкомата в неактивном
Доступ
режиме со средней и высокой конфигурацией функциональных
Доступ с лицевой стороны
компонентов.
Доступ с тыльной стороны
Продукт идентифицируется по классу и 4-значному номеру модели.
Масштабы транзакций практически не влияют на уровень теплоотдачи.
Каждому банкомату присвоен уникальный серийный номер. Номер
Стандартные сейфы
отслеживания служит для определения места производства банкомата.
Уровень ЕКС I
Ссылаясь на банкомат, указывайте оба номера (серийный и номер
Уровень ЕКС III
отслеживания), включая префикс.
Уровень ЕКС IV
Электрические характеристики также указаны на этикетке продукта.
Газоустойчивые и противовзрывные (EX GAS) сейфы
Уровень ЕКС III
Уровень ЕКС IV
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Требования к месту установки
5 - 1
РАЗМЕЩЕНИЕ БАНКОМАТА
ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ
ТЕМПЕРАТУРА И ВЛАЖНОСТЬ
Банкомат можно устанавливать в любом подходящем помещении.

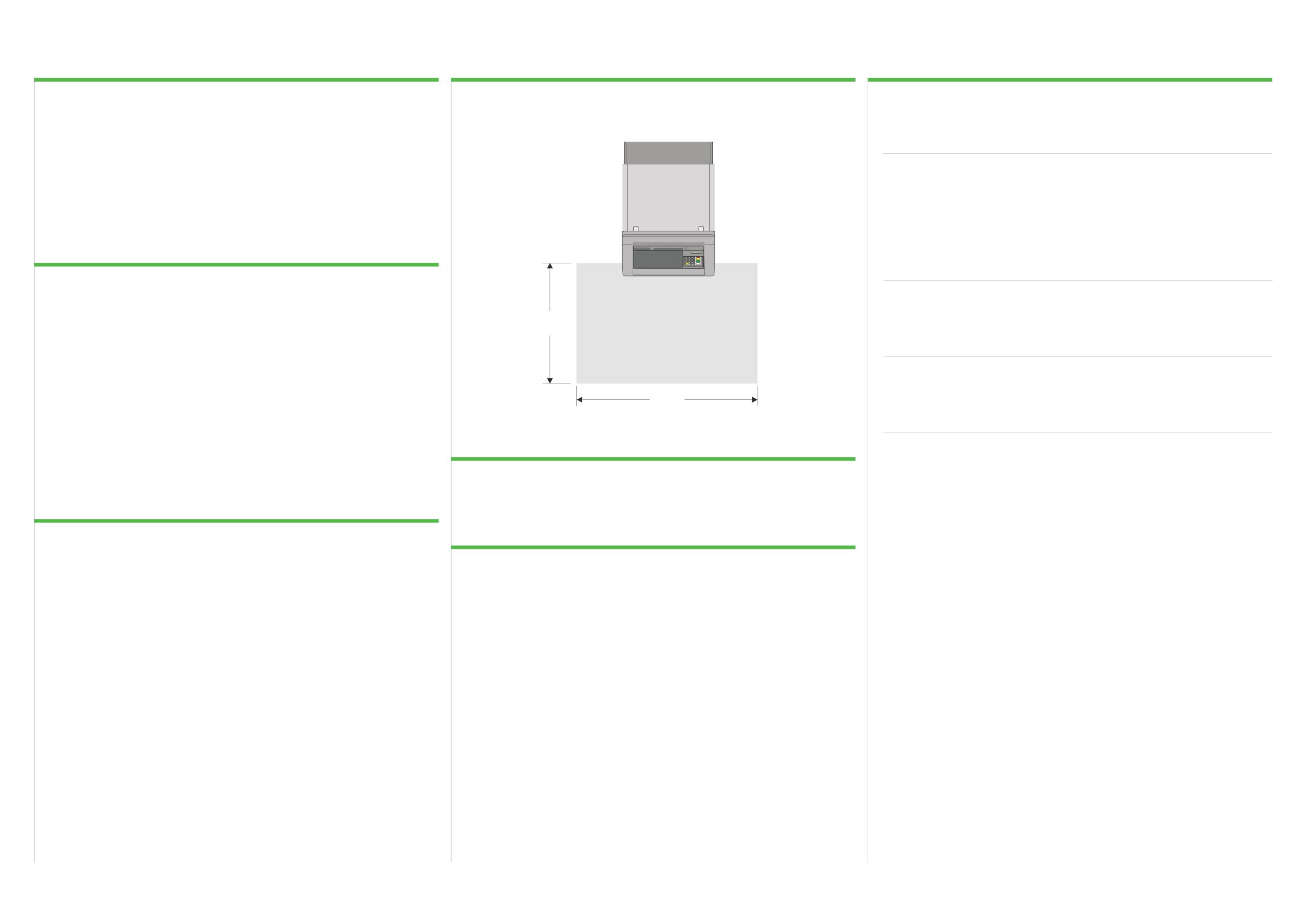

Если банкомат оснащен камерой, настоятельно рекомендуется обеспечить
Постоянная эксплуатация при граничных показателях (или с их
освещенность области на уровне пола не менее 50 люкс (см. рис. ниже).
превышением) температуры и влажности недопустима.
При этом банкомат должен находиться вдали от источников тепла и систем
кондиционирования.
Обычный рабочий диапазон
Источник яркого света (окно) позади пользователя может снизить
эффективность работы камеры. Устанавливайте банкомат вдали от
Температура:
источника прямого солнечного света.
в благоприятных условиях: От 10°C до 40°C (от 50°F до 104°F)
В целях соблюдения требований по установке и обслуживанию
в неблагоприятных условиях: От 0°C до 40°C (от 32°F до 104°F)
необходимо обеспечить наличие достаточного пространства.
Относительная влажность: 20-80 %
Температура конденсации: 26°C (79°F) максимальная
ПОЛ
Условия хранения (до трех месяцев)
Банкомат должен быть установлен на ровной и плоской поверхности из
цемента или другого негорючего материала. В тех местах, где пол может
Температура: От -10°C до 50°C (от 14°F до 122°F)
1000 mm
быть неровным, рекомендуется подложить под банкомат стальную плиту.
(39.37 in.)
Относительная влажность: 10-90 %
Следует использовать антистатическое безворсовое напольное покрытие,
на котором не будет собираться пыль.
Условия транспортировки (до одной недели)
Банкомат должен устанавливаться на пол, способный выдержать
Температура: От -40°C до 60°C (от -40°F до 140°F)
1500 mm
максимальный вес аппарата с учетом всех носителей. После установки
(59.05 in.)
Относительная влажность: 5-95 %
может устанавливаться дополнительное оборудование, поэтому расчеты
должны производиться с учетом максимального веса. Нагрузка на пол
рассчитывается путем деления максимального веса банкомата на площадь
Условия работы в диапазоне чрезмерного напряжения (не более
пола, с которой контактирует основание аппарата.
одного часа)
РАБОЧЕЕ ОСВЕЩЕНИЕ
Значения зоны обслуживания, веса банкомата и нагрузки на пол см.
Температура: От 0°C до 45°C (от 32°F до 113°F)
в разделе о модификациях деталей.
Минимальное значение рабочего освещения - не менее 200 люкс.
Относительная влажность: 10-95 %
ДВЕРНЫЕ ПРОЕМЫ И КОРИДОРЫ
Убедитесь, что дверные проемы и коридоры, ведущие к месту установки,
АТМОСФЕРНОЕ ДАВЛЕНИЕ
достаточно широки для транспортировки упаковки; в противном случае
банкомат следует распаковать и снять с поддона в удобной зоне, а затем
Ограничения при эксплуатации/транспортировке: 105 кПа
переместить его в место установки.
(15,2 фунт-сила/дюйм2) - 70 кПа (10,2 фунт-сила/дюйм2)
Эквивалентная высота: до 3000 м (9842,52 фута)
Убедитесь, что полы в коридорах смогут выдержать вес банкомата
с упаковкой и поддоном.
Размеры коридоров и значения веса банкомата см. в разделе
о модификациях деталей.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Требования по электропитанию
6 - 1
ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ ПЕРЕМЕННОГО ТОКА
ЗАЗЕМЛЕНИЕ
ЗАЩИТА ОТ ПЕРЕХОДНЫХ ПРОЦЕССОВ
Требования по уровню тока и напряжения:
Электропитание банкомата осуществляется от одной фазы через
В процессе распределения электроэнергии в линии питания могут
трехжильный провод: фаза, нейтраль и земля.
происходить переходные процессы (обусловленные, например, разрядом
10 А при 120 В
молнии, перемежающимися короткими замыканиями и коммутацией).
6,3 А при 230 В.
Требования к электропитанию банкомата позволяет подключать его
Подобные явления могут приводить к серьезным повреждениям
к имеющемся розеткам питающей сети без изменения электропроводки
Максимальный пусковый ток - 100 А.
электрооборудования и вызывать потери данных. В связи с этим компания
в таких случаях:
NCR рекомендует использовать для линий питания и линий данных (связи)
Компания NCR не рекомендует запускать банкомат с депозитными
если к распределительной цепи коммутационной панели,
подавители помех переходного напряжения. Подобные устройства
модулями без источника бесперебойного питания (ИБП). Без ИБП есть
запитывающей банкомат, не подключено оборудование,
предназначены для защиты линий питания и линий данных от помех
вероятность удержания денег клиента в устройстве при сбое
создающее значительную индуктивную нагрузку (кондиционеры,
переходного напряжения, которые могут привести к поломкам
электропитания.
двигатели переменного тока);
оборудования и различным системным и программным сбоям.
если подобное оборудование не подключено к другим
Повышение качества электроэнергии входит в обязанности клиента.
распределительным цепям этой же коммутационной панели.
Сбои в работе и/или отказ компонентов, обусловленные низким качеством
ВХОДНОЕ НАПРЯЖЕНИЕ
если установка соответствует местным требованиям и нормативам
электроэнергии, не охватываются Соглашением об обслуживании
Банкомат может работать при следующих значениях напряжения питания:
(или превосходит их) по обеспечению электробезопасности
корпорации NCR. Компания NCR не принимает на себя никакой
и параметрам проводников.
ответственности за любые подобные случаи или их последствия.
90-136 В при 50/60 Гц;
Безотказность и надежность работы банкомата зависит от
180-264 В при 50/60 Гц
При необходимости подавления в линиях питания помех переходного
вышеперечисленных условий. Для обеспечения соответствия требованиям
напряжения подавители помех должны соответствовать следующим
местных нормативов к выполнению работ допускается только
минимальным требованиям.
квалифицированный персонал.
Рассеивать энергию согласно требованиям соответствующих
Неправильное заземление здания может негативно влиять на сохранность
классов применения, определенных Стандартом ANSI/IEEE C62.41
данных. Дополнительные сведения см. в блоке Защита линии данных от
Руководства по импульсным напряжениям в сетях электропитания
переходных процессов раздела Требования к кабелям.
переменного тока низкого напряжения.
Обеспечивать ограничение или следящую фильтрацию
напряжения. Подавитель помех не должен «срезать» напряжение
до нуля и должно автоматически восстанавливать свое состояние
после прохождения переходного процесса. Для соответствия
требованиям касательно рассеиваемой мощности
и быстродействия подавитель может иметь конструкцию
комбинированного типа, в которой используются различные
технологии.
Отслеживать режим короткого замыкания при сбое для
обеспечения принудительной индикации данного режима
(перегорание предохранителя, срабатывание выключателя).
Регистрация какой-либо организацией по обеспечению
безопасности национального масштаба (например, UL, CSA, VDE,
ETL и пр.).
Соответствие
Категория размещения
Переходный процесс
классу МЭК № 664
Форма сигнала
Амплитуда
Напряжение: 1,2 x 50 с
6 кВ
B: основные устройства
Ток: 8 х 20 с
3 кВ
питания, распределительные
III
и
цепи короткого замыкания
0.5
- нарастание
6 кВ
и центры нагрузки
круговой волны (100 кГц)
500 А
C: ввод в электроустановку
Напряжение: 1,2 x 50 с
10 кВ или более
IV
и линия к центру нагрузки
Ток: 8 х 20 с
10 кА или более
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Требования к кабелям
7 - 1

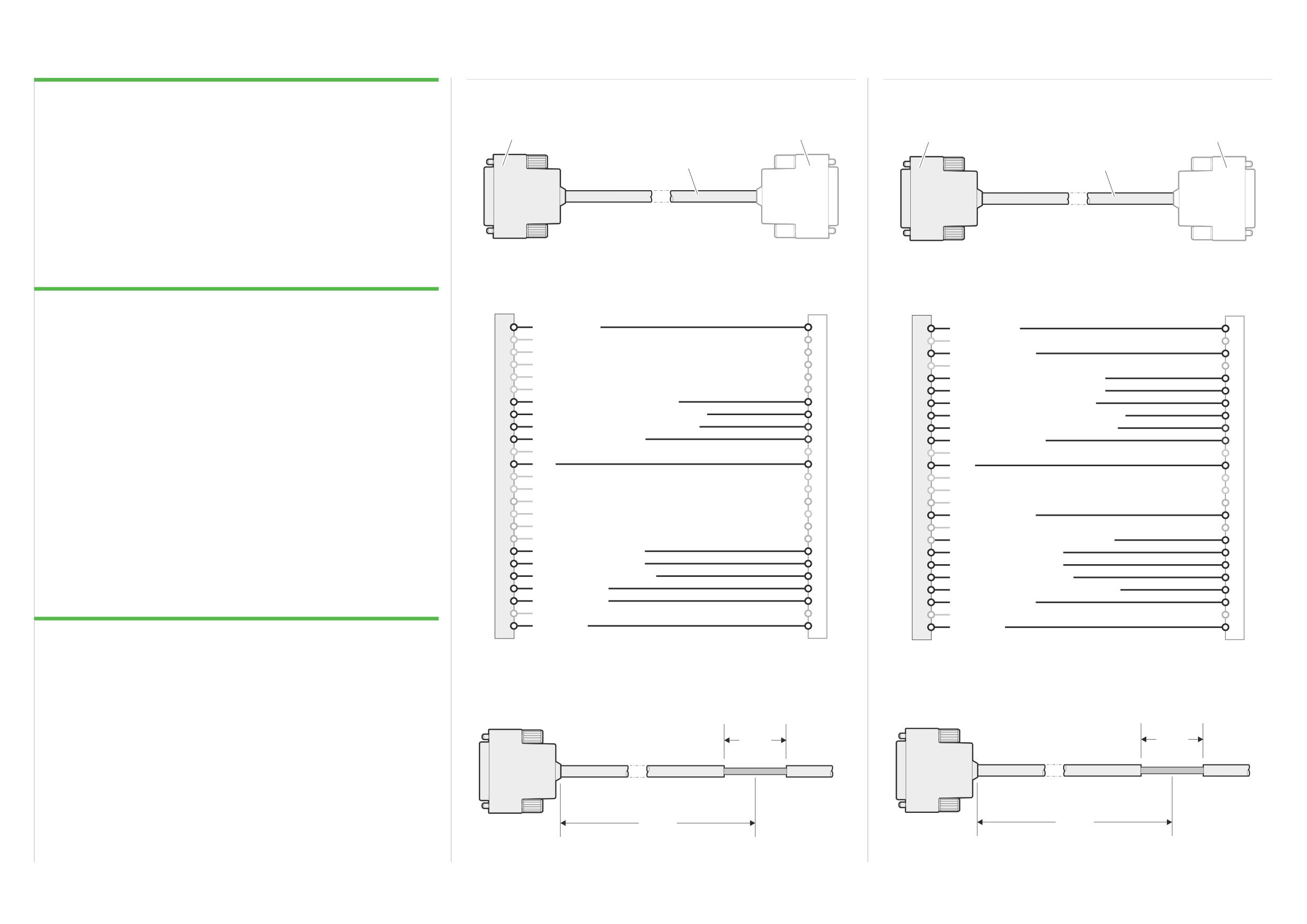

ПОДГОТОВКА КАБЕЛЯ
Базовый аварийный кабель
Усовершенствованный аварийный кабель
NCR предоставляет только кабель питания для банкомата. Другие внешние
кабели не входят в комплект поставки. Технические характеристики таких
1, 2, 5, 6
4
1, 2, 5, 6
4
кабелей перечислены в данном разделе.
3
3
В обязанности клиента входит монтаж всех необходимых внешних кабелей
и обеспечение соответствия процедуры их подготовки техническим
характеристикам и требованиям NCR, а также всем национальным,
региональным или местным нормативам и законам в отношении
использования телефона и телеграфа.
При подготовке кабелей необходимо оставить запас 2,2 м (7,22 фута)
1. Разъем, 25-проводной (№ детали NCR 006-0005896)
1. Разъем, 25-проводной (№ детали NCR 006-0005896)
внутри банкомата.
2. Терминальный провод, гнездовой (№ детали NCR 009-0002640)
2. Терминальный провод, гнездовой (№ детали NCR 009-0002640)
3. Кабель, многожильный (определяется установленной системой сигнализации).
3. Кабель, многожильный (определяется установленной системой сигнализации).
4. Разъем (определяется удаленным устройством).
4. Разъем (определяется удаленным устройством).
5. Экранирующий кожух (№ детали NCR 006-1500038).
5. Экранирующий кожух (№ детали NCR 006-1500038).
ЗАЩИТА ЛИНИИ ДАННЫХ ОТ ПЕРЕХОДНЫХ ПРОЦЕССОВ
6. Фиксатор шурупа (№ детали NCR 601-0101584).
6. Фиксатор шурупа (№ детали NCR 601-0101584).
В сети систематически или время от времени могут возникать такие
1
Заземление шасси
1
Заземление шасси
явления, как неустойчивость напряжения, помехи на линии, повышение и
2
Не исполь
зуется
2
Не используется
3
Не исполь
зуется
3
Тестовый передатчик A
понижение напряжения, а также импульсы и пики напряжения. В таком
4
Не исполь
зуется
4
Не используется
случае для обеспечения надлежащей работы оборудования может
5
Не исполь
зуется
5
Сигнал противовзломной сигнализации N.O.
потребоваться использование предохранителей.
6
Не исполь
зуется
6
Сигнал противовзломной сигнализации N.C.
Клиент несет ответственность за установку и подключение системы для
7
Общий сигнал беззвучной сигнализации *
7
Общий сигнал беззвучной сигнализации *
8
Сигнализация двери, норм. разомкнутые контакты
8
Сигнализация двери, норм. разомкнутые контакты
подавления помех на линии данных в целях исправления или
9
Сигнализация двери, норм. замкнутые контакты
9
Сигнализация двери, норм. замкнутые контакты
профилактики неисправностей. Такие системы должны соответствовать
10
Общий сигнал вибрации/нагрева
10
Композитная атака, общая
следующим минимальным требованиям.
11
Не исполь
зуется
11
Не используется
12
+12 В
12
+12 В
Возможности для ограничения напряжения и автоматического
13
Не исполь
зуется
13
Не используется
восстановления. Средства отслеживания режима короткого замыкания
14
Не исполь
зуется
14
Не используется
при сбое для обеспечения принудительной индикации данного режима.
15
Не исполь
зуется
15
Не используется
Обеспечение минимальной индуктивной и емкостной нагрузки на рабочей
Не исполь
зуется
16
16
Тестовый передатчик B
частоте. Установка с соблюдением всех соответствующих местных,
17
Не исполь
зуется
17
Не используется
региональных и национальных электротехнических правил и нормативов.
18
Не исполь
зуется
18
Общий сигнал противовзломной сигнализации
19
Беззвучная сигнализация N.O. *
19
Беззвучная сигнализация N.O. *
Защита порта данных от повреждения при наличии события с переходным
20
Беззвучная сигнализация N.C. *
20
Беззвучная сигнализация N.C. *
процессом на линии данных согласно стандарту Международной
Общий сигнал сигнализации двери
21
21
Общий сигнал сигнализации двери
электротехнической комиссии (МЭК) 1000-4-5 (ранее - IEC 801-5).
22
Вибрация/нагрев N.O.
22
Композитная атака, норм. разомкнутые контакты
23
Вибрация/нагрев N.C.
23
Композитная атака N.C.
24
Не используется
24
Не используется
25
+12 В, возврат
25
+12 В, возврат
ИНТЕРФЕЙСНЫЙ АВАРИЙНЫЙ КАБЕЛЬ
* Необязательно
* Необязательно
Банкомат может быть оснащен дополнительным интерфейсом аварийной
сигнализации, обеспечивающим возможность подключения к внешней
Снимите внешний рукав на 20 мм (0,79 дюйма), отступив 100 мм
Снимите внешний рукав на 20 мм (0,79 дюйма), отступив 100 мм
локальной системе сигнализации. Данный интерфейс может
(3,94 дюйма) от примыкающего к банкомату конца кабеля.
(3,94 дюйма) от примыкающего к банкомату конца кабеля.
предоставляться в двух вариантах: базовая аварийная система и
усовершенствованная аварийная система.
Старайтесь не повредить защитную оболочку кабеля.
Старайтесь не повредить защитную оболочку кабеля.
Система внешней сигнализации должна иметь стабилизированный
20 mm
20 mm
(0.79 in.)
(0.79 in.)
источник бесперебойного питания. Кабельная проводка интерфейсного
аварийного кабеля должна соответствовать следующим характеристикам:
12 В ± 2 В постоянного тока
сила тока не более 200 мА;
пульсации не более 5 %.
100 mm
100 mm
(3.94 in.)
(3.94 in.)
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Требования к кабелям
7 - 2
УДАЛЕННОЕ УСТРОЙСТВО КОНТРОЛЯ СОСТОЯНИЯ
КАБЕЛЬ УДАЛЕННОГО РЕЛЕ
КАБЕЛЬ ПИТАНИЯ

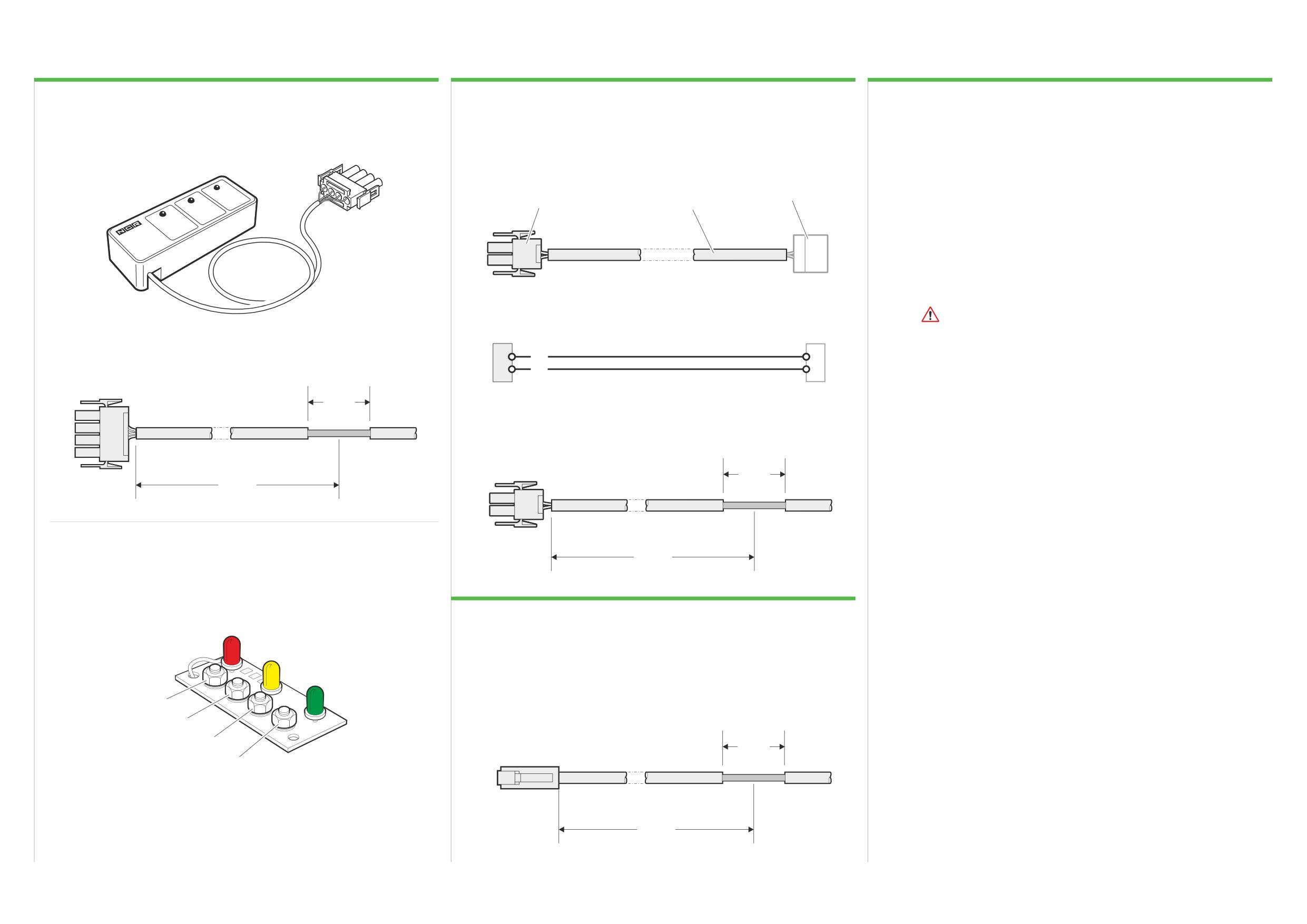

Удаленное устройство контроля состояния поставляется в комплекте,
Удаленное реле оснащено парой разомкнутых контактов, рассчитанных
Банкомат поставляется в двух вариантах: для сети с напряжением 120 В
состоящем из модуля индикатора состояния, кабеля длиной 76,2 м
на напряжение 28 В для источников переменного и постоянного тока.
или 220-240 В.
(250 футов) и разъема.
Контакты могут замыкаться для включения удаленного устройства.
Банкоматы на 120 В поставляются с кабелем питания, оснащенным сетевой
Соединительный кабель удаленного устройства должна соответствовать
вилкой типа NEMA 5-15P.
следующим характеристикам и разводке.
Банкоматы на 220-240 В поставляются с кабелем питания без сетевой
4
1, 2
3
вилки. Сведения о подходящих разъемах питания см. в документации
к комплектующим.
Длина входящего в комплект кабеля питания составляет 3 м (9,84 фута).
Если при установке эту длину необходимо увеличить, удлинитель должен
соответствовать местным или национальным электротехническим
нормативам.
1. Разъем, 2-проводной, mate-n-lok (№ детали NCR 007-9814285).
2. Терминальный провод, гнездовой (№ детали NCR 007-2009663).
3. Кабель, многожильный (№ детали NCR 006-5800006).
4. Разъем (определяется удаленным устройством).
ПРЕДУПРЕЖДЕНИЕ Для данного оборудования необходимо обеспечить
Снимите внешний рукав на 20 мм (0,8 дюймов), отступив 70 мм
заземление.
(2,76 дюймов) от примыкающего к банкомату конца кабеля.
1
Rl1
2
RL2
Старайтесь не повредить защитную оболочку кабеля.
20 mm
(0.79 in.)
Снимите внешний рукав на 20 мм (0,79 дюйма), отступив 100 мм
(3,94 дюйма) от примыкающего к банкомату конца кабеля.
Старайтесь не повредить защитную оболочку кабеля.
20 mm
70 mm
(0.79 in.)
(
2.76 in.)
Уменьшение длины кабеля
100 mm
Если необходимо уменьшить длину кабеля, выполните следующие
(
3.94 in.)
действия.
1. Снимите крышку удаленного модуля индикатора состояния.
2. Снимите с индикатора четыре соединителя (E1, E2, E3 и E4).
СТАНДАРТНЫЙ КАБЕЛЬ ETHERNET
Красный
Стандартный кабель Ethernet должен быть полностью экранирован,
иметь 8 контактов, соответствовать категории 5 и иметь длину не более
Желтый
97 м (318,20 футов).
Зеленый
Снимите внешний рукав на 40 мм (1,57 дюйма), отступив 80 мм
(Зеленый) E1
(3,15 дюйма) от примыкающего к банкомату конца кабеля.
(Красный) E2
Старайтесь не повредить защитную оболочку кабеля.
(Белый) E3
40 mm
(1.57 in.)
(Черный) E4
3. Обрежьте кабель до требуемой длины и оголите концы на
четырех проводах.
4. Подсоедините провода к соответствующим контактам.
80 mm
(
3.15 in.)
5. Установите крышку индикатора состояния на место.
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Наклейки
8 - 1

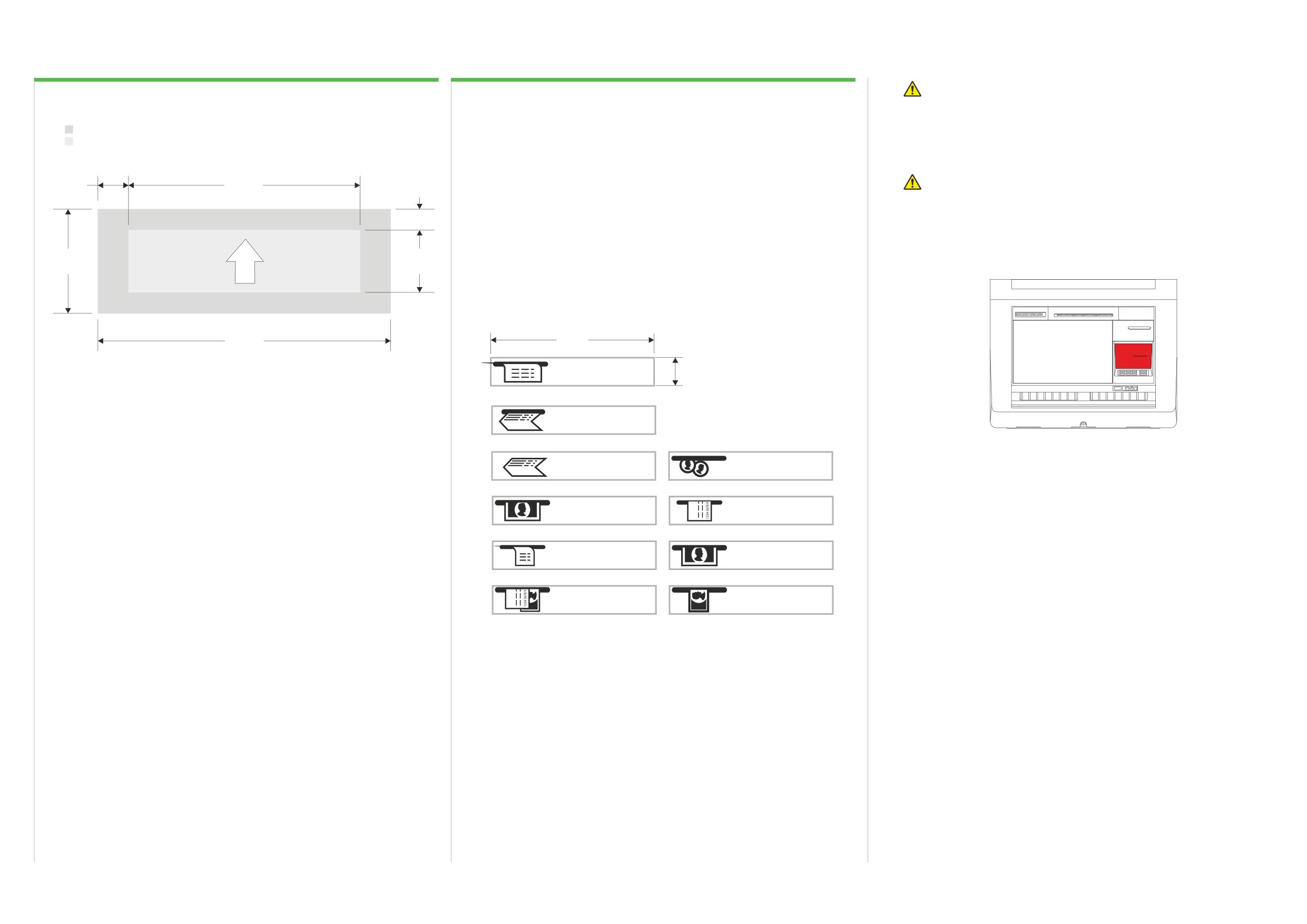

ОКНО ДЛЯ РЕКЛАМЫ
НАКЛЕЙКИ ВХОДА/ВЫХОДА
ВНИМАНИЕ При расположении наклейки возле устройства считывания
Опции рекламного оформления:
Наклейки входа/выхода должны быть в толщину не более 0,5 мм
карт убедитесь в том, что она не закрывает световые
Размеры Зоны 1: графика без подсветки
(0,02 дюйма). Компания NCR рекомендует использовать наклейки,
индикаторы бесконтактного устройства считывания карт
Размеры Зоны 2: графика с подсветкой
изготовленные из текстурированного поликарбоната с клеевым слоем
или слота ввода карты.
Размеры Зоны 1 и Зоны 2: граница без подсветки с подсвечиваемым центром
3M 467 High Performance MP.
78.75 mm
595.5 mm
54 mm
Наклейки должны иметь соотношение контрастности не менее 70 % между
(3.10 in.)
(23.44 in.)
(2.13 in.)
верхним слоем (с текстом или значком) и фоном.
ВНИМАНИЕ НЕ размещайте этикетку с металлическим покрытием или
окрашиваемой поверхностью на стеклянной поверхности
Следует использовать типографский шрифт сансериф (рекомендуемая
Зоны 1
вокруг CCR или устройства считывания карт, указанных ниже:
гарнитура - Tiresias). Шрифт должен быть по меньшей мере 14 размера
или по возможности больше. Тактильные наклейки (при необходимости
268
mm
Зоны 2
160 mm
их размещения) должны быть оформлены в соответствии с местными
(10.5
5 in.)
(6.30 in.)
требованиями.
Образцы оформления значков и надписей приведены ниже.
753 mm
75 mm
(29.65 in.)
(2.95 in.)
12 mm
Выписка
(0.47 in.)
Принтер расчетных
книжек
Принтер выписок
Выдача монет
и расчетных книжек
Выдача/внесение
Внесение чеков
банкнот
Чек
Выдача банкнот
Внесение
Внесение банкнот
банкнот/чеков
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ спереди
9 - 1

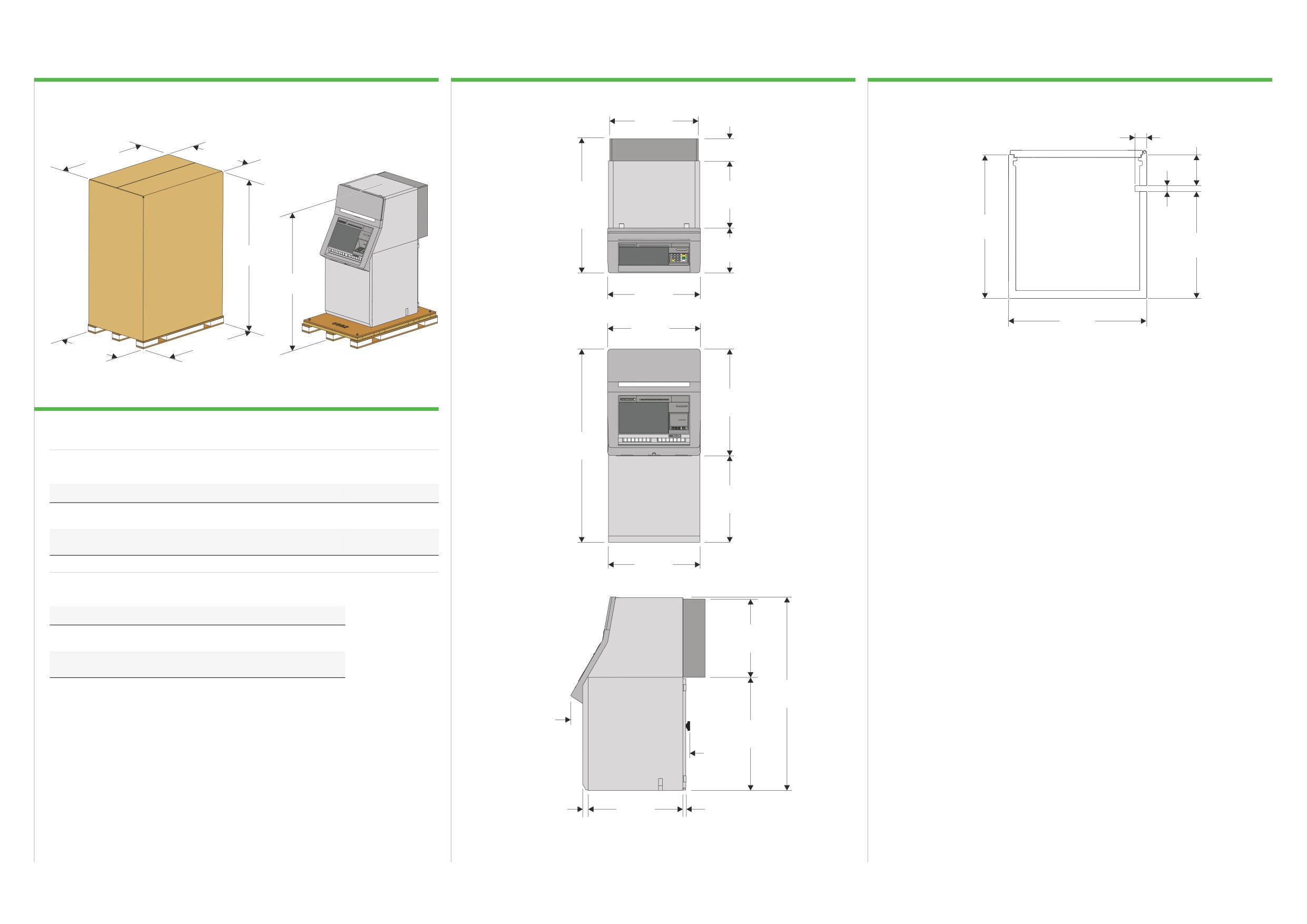

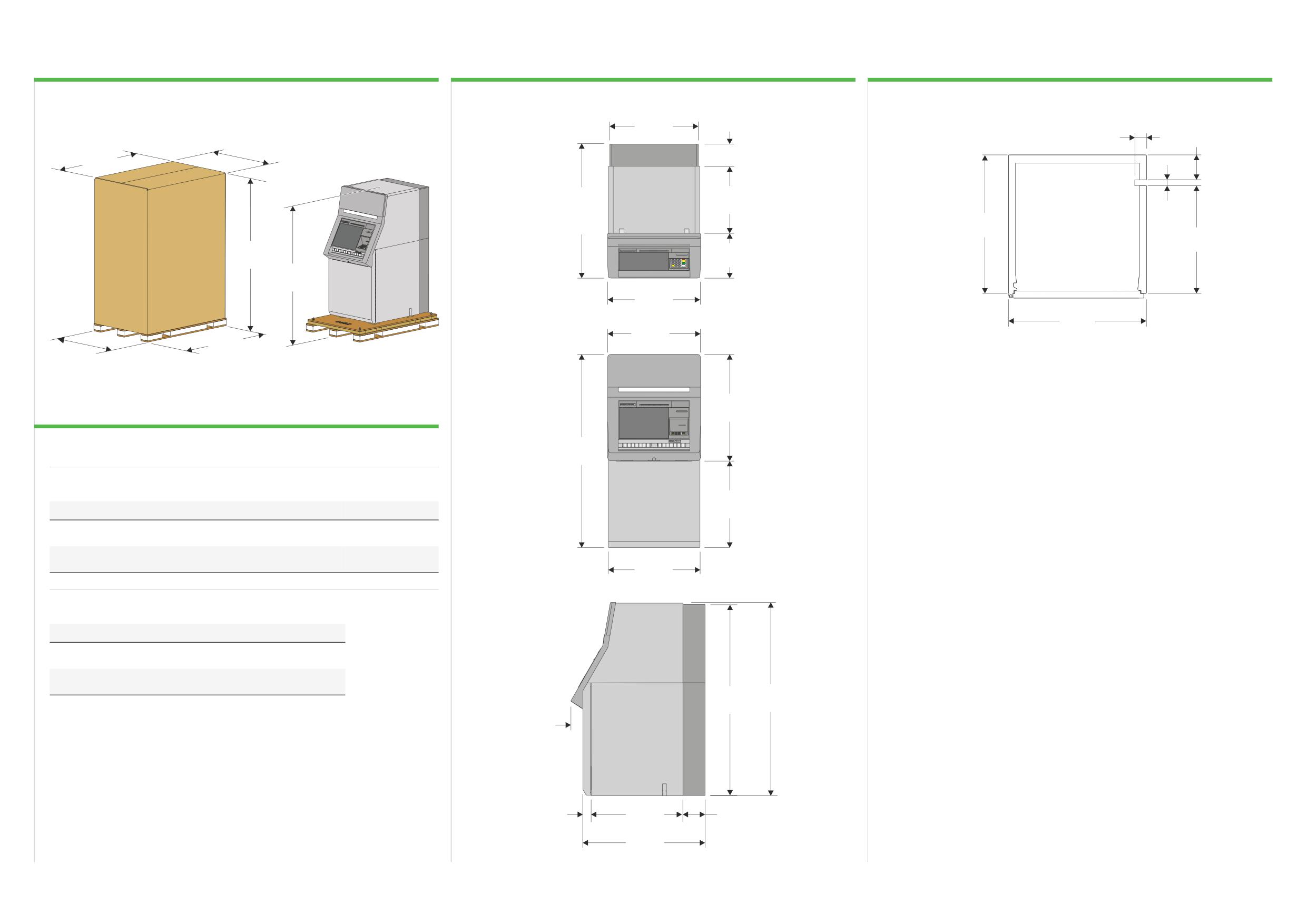

РАЗМЕРЫ УПАКОВКИ
РАЗМЕРЫ БАНКОМАТА
ВХОД КАБЕЛЯ
187 mm
746 mm
(7.36 in.)
(29.37 in.)
65 mm
139 mm
951 mm
(2.56 in.)
(5.47 in.)
(37.44 in.)
1398 mm
(55.04 in.)
1139 mm
566 mm
(44.84 in.)
(22.28 in.)
33 mm
Включая
774 mm
(1.30 in.)
замок
(30.47 in.)
602 mm
(23.70 in.)
1979 mm
378 mm
(77.91 in.)
(14.88 in.)
1803 mm
(70.98 in.)
782 mm
(30.79 in.)
770 mm
(30.31 in.)
778 mm
1405 mm
(30.63 in.)
(55.31 in.)
958 mm
(37.72 in.)
898 mm
(35.35 in.)
ВЕС И НАГРУЗКА НА ПОЛ
1631 mm
(64.21 in.)
Стандартные сейфы
733 mm
Уровень ЕКС I
Уровень ЕКС III
Уровень ЕКС IV
(28.86 in.)
830 кг
900 кг
955 кг
Максимальный вес
(1829,8 фунтов)
(1984,2 фунта)
(2105,4 фунта)
2
1393 кг/м
1510 кг/м2
1602 кг/м2
Нагрузка на пол
(285,2 фунта/фут2)
(309,3 фунта/фут2)
(328,2 фунта/фут2)
770 mm
(30.31 in.)
Сейфы EX GAS
Уровень ЕКС III
Уровень ЕКС IV
915 кг
985 кг
Максимальный вес
(2017,2 фунта)
(2171,6 фунтов)
2
1535 кг/м
1653 кг/м2
Нагрузка на пол
(314,4 фунта/фут2)
(338,5 фунтов/фут2)
1611.5 mm
1625 mm
(63.44 in.)
(63.98 in.)
100 mm
(3.94 in.)
70 mm
774 mm
187 mm
(2.76 in.)
(30.47 in.)
(7.36 in.)
1031 mm
(40.59 in.)
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ спереди
9 - 2

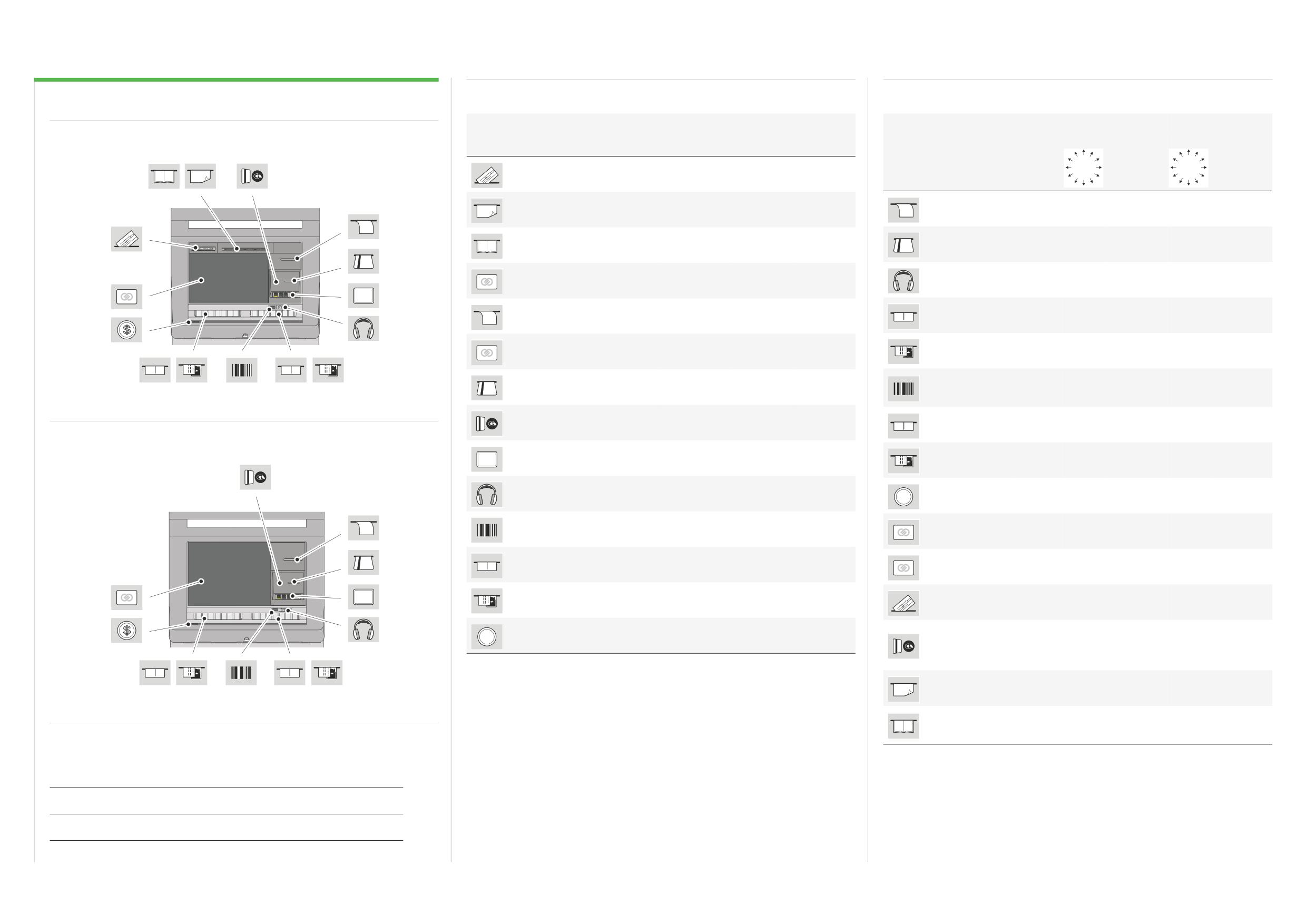

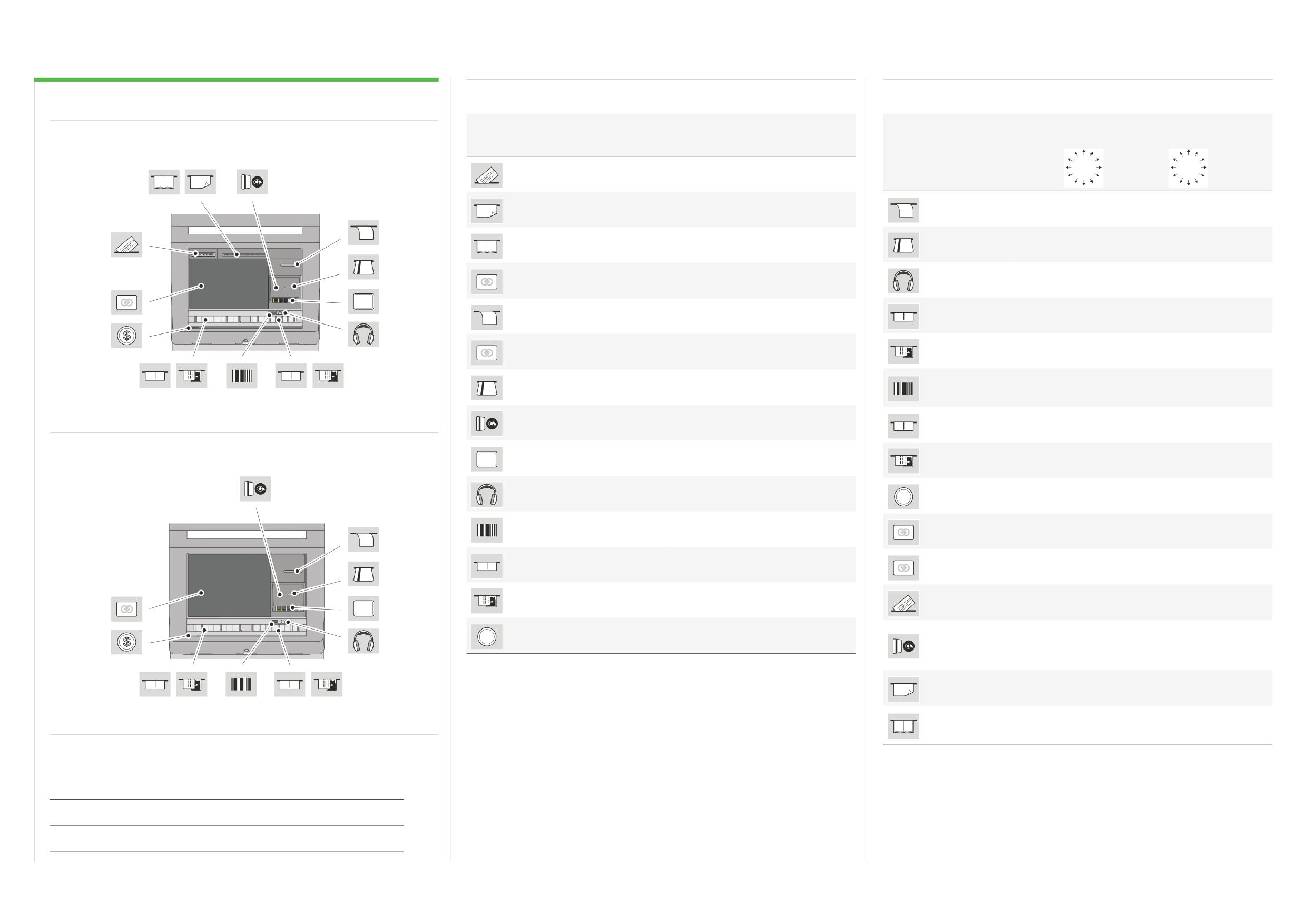

КОМПОНЕНТЫ ЛИЦЕВОЙ ПАНЕЛИ
Высота и глубина
Голосовые подсказки: расстояние
Высота
Глубина
Клавиша № 5
Аудиовход
15-дюймовый сенсорный экран
Компонент лицевой панели
от основания
от передней
Расстояние до
Расстояние до
банкомата
части полки
1112
1
Компонента
1112 1
Компонента
Компонент лицевой панели
10
2
10
2
1207 мм
226 мм
9
3
лицевой
9
3
лицевой
8
4
8
4
Вход чеков
7 6
5
7
6 5
(47,52 дюйма)
(8,90 дюйма)
панели
панели
1204 мм
227 мм
191 мм
274 мм
Выход выписки
Чек
1
1
(47,40 дюйма)
(8,94 дюйма)
(7,52 дюйма)
(10,79 дюйма)
Вход/выход банковских расчетных
1204 мм
227 мм
Устройство
87 мм
169 мм
2
1
книжек
(47,40 дюйма)
(8,94 дюйма)
считывания карт
(3,43 дюйма)
(6,65 дюйма)
Сенсорный экран
1191 мм
223 мм
102 мм
Верхний
Частное аудио
6
-
-
483 мм (19,0 дюймов)
(46,89 дюйма)
(8,78 дюйма)
(4,02 дюйма)
5JKL
1147 мм
190 мм
117 мм
65 мм
Чек
S
Вход/выход банкнот
Правый
7
8
(45,16 дюйма)
(7,48 дюйма)
(4,61 дюйма)
(2,56 дюйма)
$
Сенсорный экран
1140 мм
193 мм
Масштабируемый
117 мм
65 мм
Верхний
Правый
7
8
381 мм (15,0 дюймов)
(44,88 дюйма)
(7,60 дюйма)
депозитный модуль
(4,61 дюйма)
(2,56 дюйма)
S
S
Устройство для
1033 мм
174 мм
Точка
149 мм
75 мм
Устройство считывания карт
считывания
7
8
(40,67 дюйма)
(6,85 дюйма)
активации
(5,87 дюйма)
(2,95 дюйма)
штрих-кодов
Бесконтактное устройство считывания
1033 мм
174 мм
Слева
353 мм
349 мм
S
Вход/выход банкнот
8
9
карт (под лицевой панелью)
(40,67 дюйма)
(6,85 дюйма)
(13,90 дюйма)
(13,74 дюйма)
19-дюймовый сенсорный экран
967 мм
145 мм
Масштабируемый
Слева
353 мм
349 мм
PIN-панель
Клавиша № 5
8
9
5JKL
(38,07 дюйма)
(5,71 дюйма)
депозитный модуль
(13,90 дюйма)
(13,74 дюйма)
898 мм
71 мм
497 мм
485 мм
Частное аудио
Выход монет
8
8
(35,35 дюйма)
(2,80 дюйма)
$
(19,57 дюйма)
(19,09 дюйма)
Устройство для считывания
873 мм
38 мм
Сенсорный экран
283 мм
329 мм
Точка активации
Центр
10
10
штрих-кодов
(34,37 дюйма)
(1,50 дюйма)
381 мм (15,0 дюймов)
(11,14 дюйма)
(12,95 дюйма)
865 мм
81 мм
Сенсорный экран
289 мм
341 мм
S
Вход/выход банкнот
Центр
10
10
(34,06 дюйма)
(3,19 дюйма)
483 мм (19,0 дюймов)
(11,38 дюйма)
(13,43 дюйма)
865 мм
81 мм
481 мм
545 мм
5JKL
Масштабируемый депозитный модуль
Вход чеков
10
10
(34,06 дюйма)
(3,19 дюйма)
(18,94 дюйма)
(21,46 дюйма)
Бесконтактное
$
819 мм
37 мм
$
Выход монет
устройство
76 мм
171 мм
(32,24 дюйма)
(1,46 дюйма)
11
11
считывания карт (под
(2,99 дюйма)
(6,73 дюйма)
лицевой панелью)
S
S
313 мм
395 мм
Выход выписки
11
11
(12,32 дюйма)
(15,55 дюйма)
Вход/выход
313 мм
395 мм
банковских
11
11
(12,32 дюйма)
(15,55 дюйма)
Размеры сенсорного экрана
расчетных книжек
Сенсорный экран
Сенсорный экран
Сенсорный экран
Размер
Высота x ширина
Угол
234 мм x 310 мм
15 дюймов
30 градуса от вертикали
9,21 дюймов x 12,20 дюймов
305 мм x 380 мм
19 дюймов
30 градуса от вертикали
12,01 дюймов x 14,96 дюймов
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ спереди
9 - 3

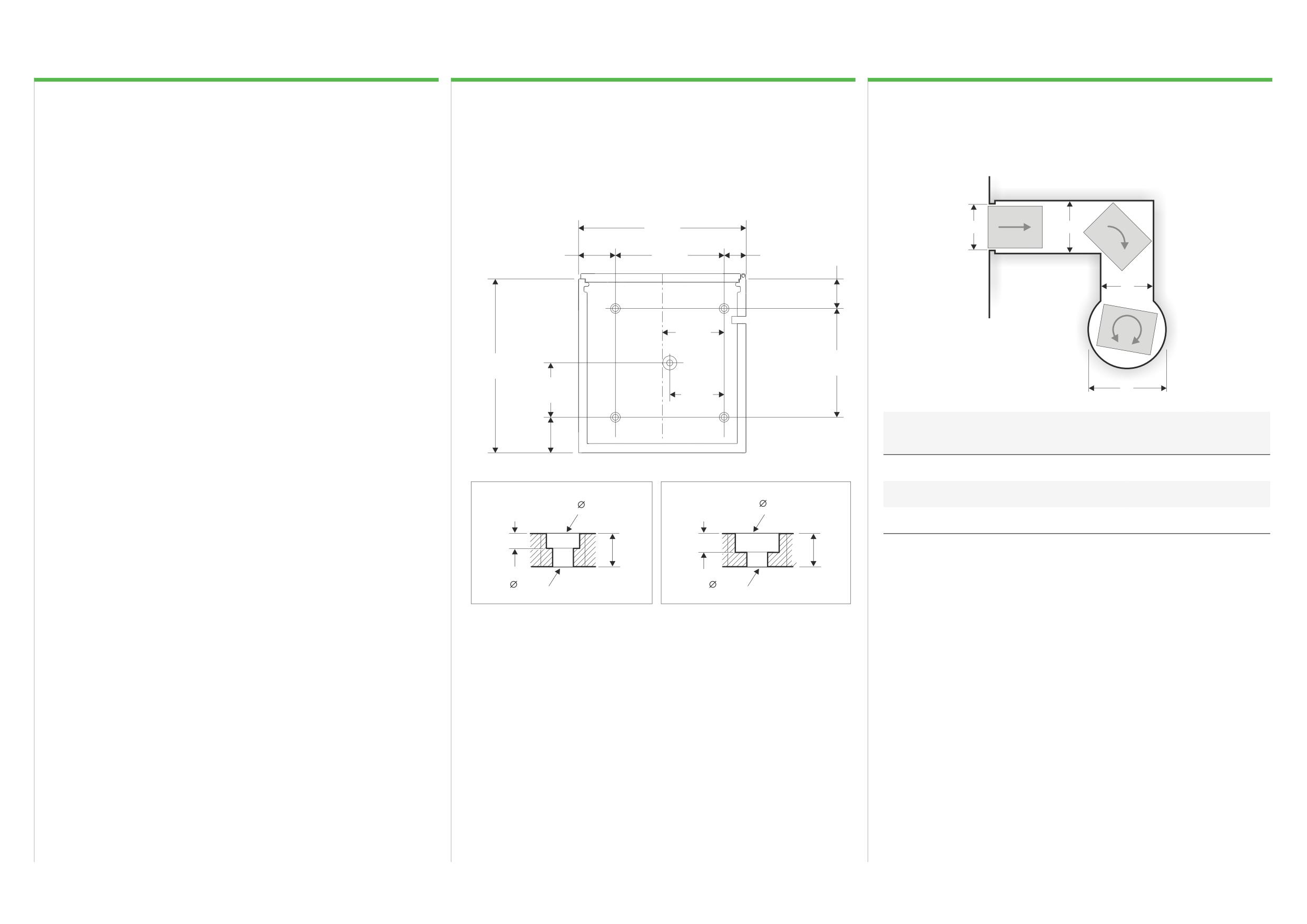

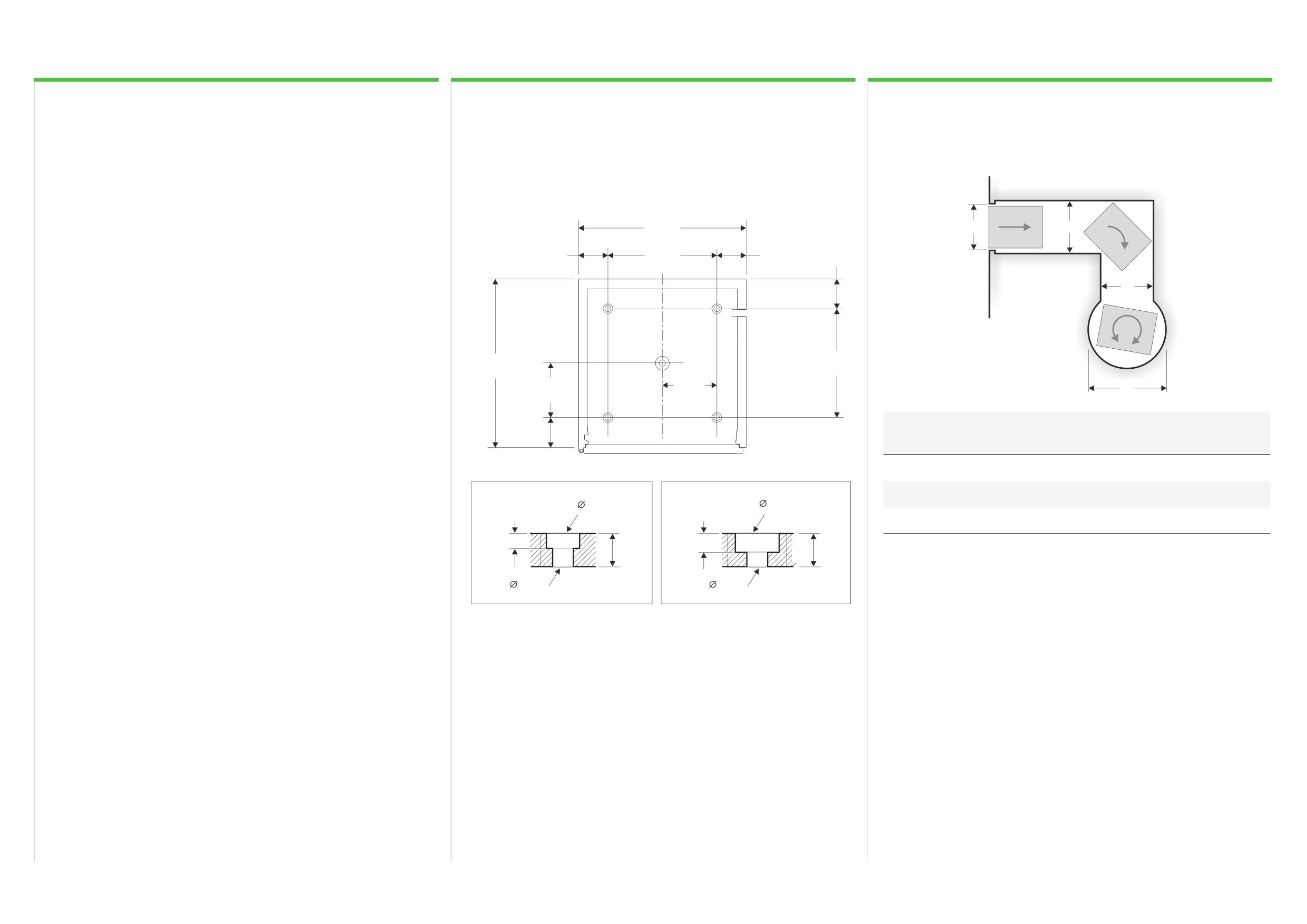

КРЕПЕЖНЫЕ БОЛТЫ
ОТВЕРСТИЯ ПОД БОЛТЫ
ПРОСВЕТ - КОРИДОР
Болты и шайбы должны предоставляться организацией-
Банкомат следует крепить к полу или цоколю с использованием
Приведенные размеры предполагают перемещение банкомата с помощью
собственником банкомата.
всех отверстий с маркировкой «А» при помощи четырех болтов
оборудования, размеры которого не превышают размеры банкомата или
с анкерными шайбами.
его упаковки.
Согласно стандартам банкомат с быть закреплен на полу с помощью
болтов и анкерных шайб с использованием всех отверстий под болты,
Отверстие с маркировкой «В» позволяет установить аварийную
В размеры включен зазор в 6 мм (0,24 дюйма).
как указано ниже. Болты и анкерные шайбы не входят в комплект
сигнализацию.
поставки банкомата и должны приобретаться организацией-
собственником банкомата.
770 mm
Убедитесь, что пол или цоколь способен выдержать нагрузку,
A
B
(30.31 in.)
создаваемую точками крепления с помощью болтов.
135 mm
500 mm
135 mm
136 mm
(5.31 in.)
(19.68 in.)
(5.31 in.)
(5.35 in.)
Если используется подстаиваемый цоколь, его следует привинтить к полу с
соблюдением соответствующих стандартов для банкомата.
B
Минимальные требования для болтов и анкерных шайб, используемых
при фиксации банкомата на цементном полу, следующие.
Болты
Тип: химические анкерные болты с или анкерные дюбеля
B
500 mm
774 mm
Размер: M16 (5/8 дюйма)
(19.68 in.)
(30.47 in.)
250 mm
Минимальная длина: 150 мм (5,9 дюйма)
250 mm
(9.84 in.)
C
(9.84 in.)
Прочность: высокопрочные (минимальный класс прочности
ISO - 8,8).
Упакованный
138 mm
Распакованн
Шайбы
банкомат
(5.43 in.)
ый банкомат
Тип: плоские, стальные (DIN7349 или эквивалентные)
(поддон и картон)
Размер: M16 (5/8 дюйма)
970 мм
794 мм
А
Дверной проем или прямой коридор
(38,19 дюйма)
(31,26 дюйма)
Внутренний диаметр: не более 40 мм (1,58 дюйма)
Отверстие А (отверстия под болты)
Отверстие B (под датчик аварийной сигнализации)
1186 мм
979 мм
Минимальная толщина: 6 мм (0,2 дюйма)
Б
Коридор с углом
(46,69 дюйма)
(38,54 дюйма)
45 mm
65 mm
(1.77 in.)
(2.56 in.)
1713 мм
1394 мм
В
Вращение вокруг центра
(67,44 дюйма)
(54,88 дюйма)
20 mm
25 mm
40 mm
40 mm
(0.79 in.)
(0.98 in.)
(1.57 in.)
(1.57 in.)
28 mm
28 mm
(1.10 in.)
(1.10 in.)
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ спереди
9 - 4

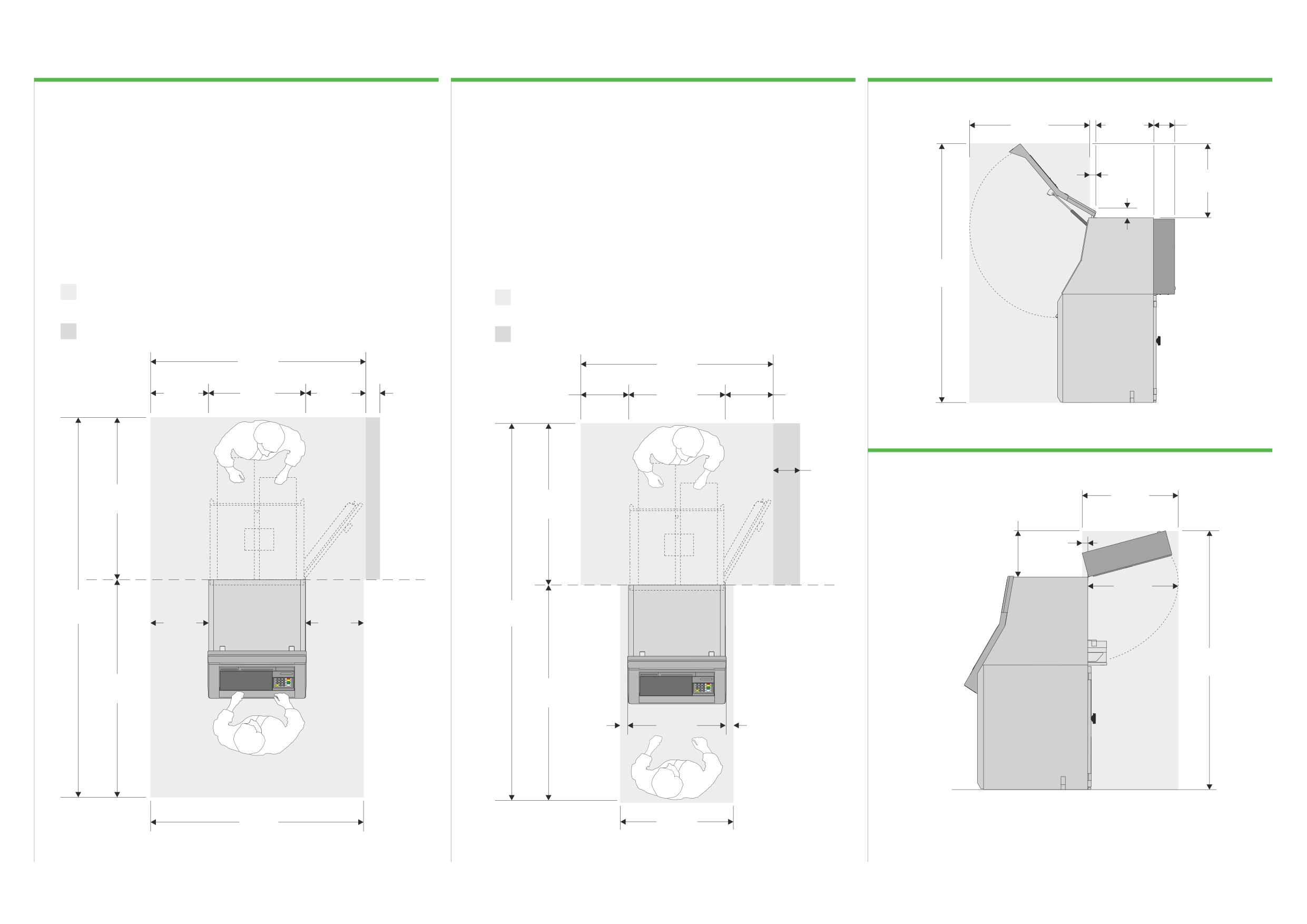

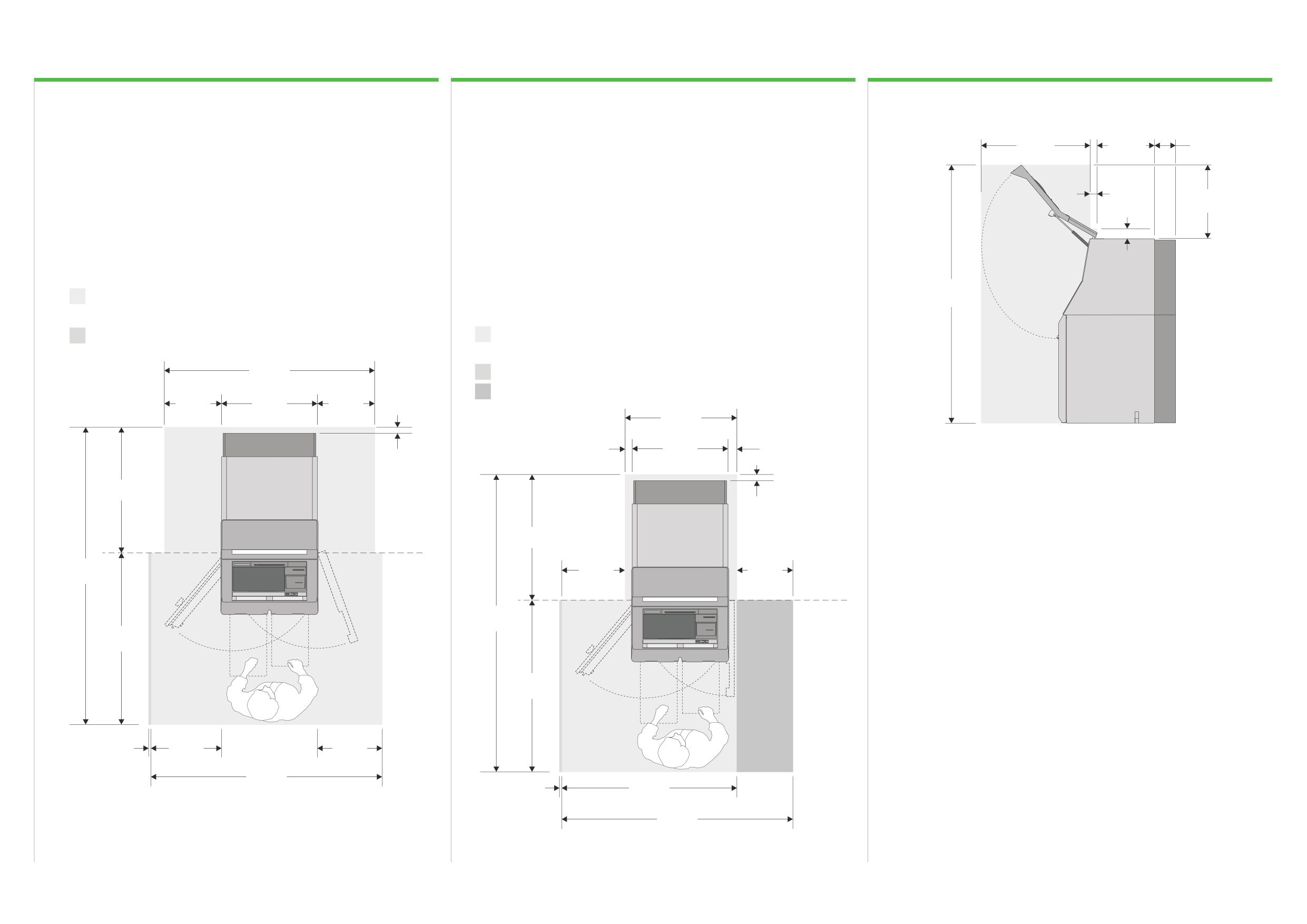

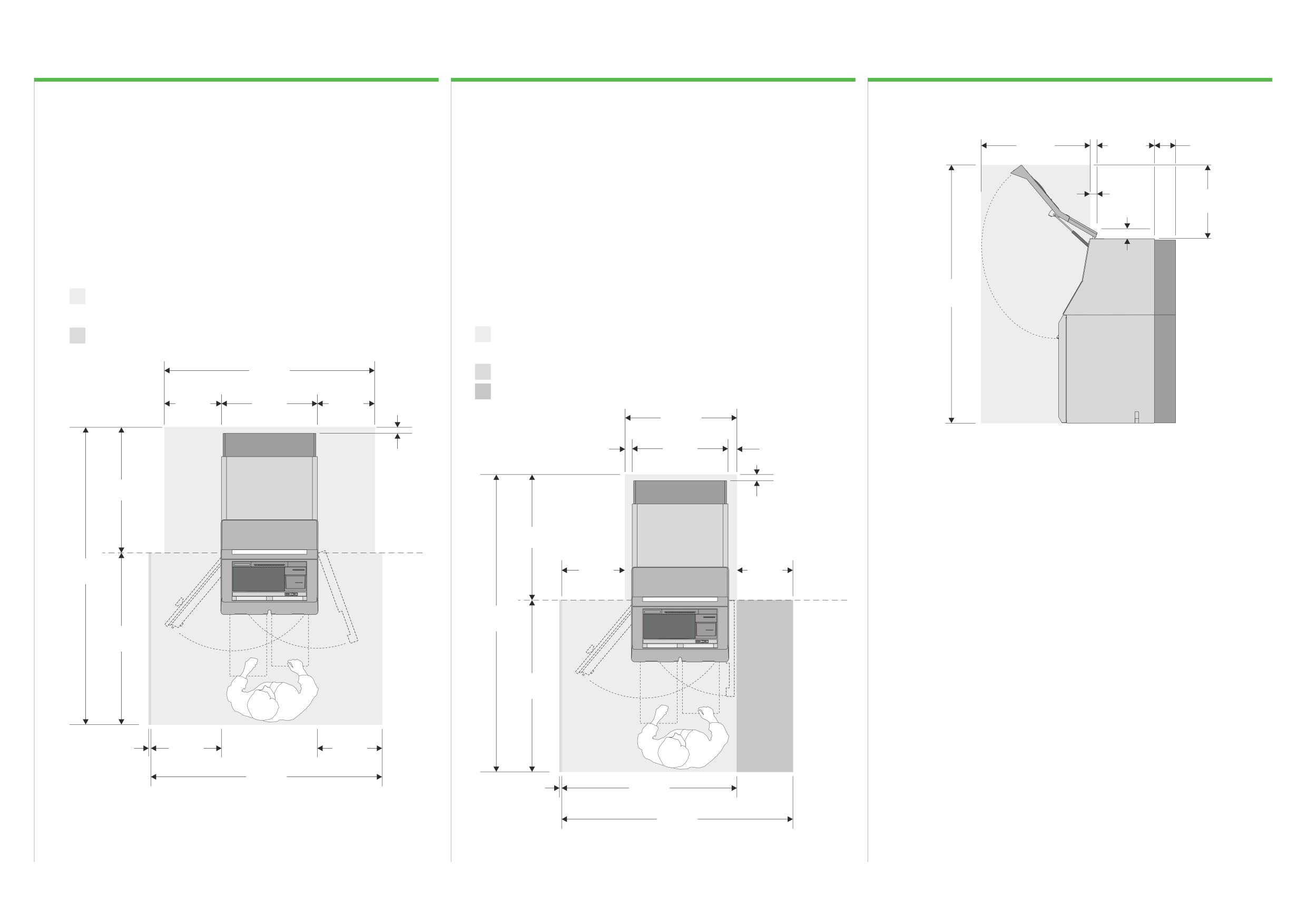

ОПТИМАЛЬНАЯ ЗОНА ОБСЛУЖИВАНИЯ
МИНИМАЛЬНАЯ ЗОНА ОБСЛУЖИВАНИЯ
ПРОСВЕТ - ПОДЪЕМ ЛИЦЕВОЙ ПАНЕЛИ
Оптимальная зона обслуживания обеспечивает наиболее удобный доступ
Это минимальная зона, необходимая для работы с банкоматом
к банкомату для выполнения задач по обслуживанию и эксплуатации.
и его обслуживания.
888 mm
505 mm
187 mm
По возможности банкомат следует устанавливать в оптимальной
По возможности банкомат следует устанавливать в оптимальной зоне
(34.96 in.)
(19.88 in.)
(7.36 in.)
зоне обслуживания.
обслуживания. Установка банкомата в минимальной зоне может привести
к увеличению времени, затрачиваемого на обслуживание и обновление.
Если оптимальная зона недоступна, см. раздел о минимальной зоне
63 mm
обслуживания. Учтите: Установка банкомата в минимальной зоне может
Если минимальная зона недоступна, проконсультируйтесь с местным
(2.48 in.)
649 mm
(25.55 in.)
привести к увеличению времени (в сравнении с установкой в оптимальной
сервисным представителем. Места разнятся, и, возможно, вам удастся
зоне), затрачиваемого на обслуживание и обновление.
установить банкомат - с дальнейшим увеличением времени,
затрачиваемого на обслуживание и/или обновление.
Всегда оставляйте как можно больше пространства вокруг банкомата;
90 mm
это облегчит выполнение задач по эксплуатации и обслуживанию.
При установке в минимальную зону, проверьте, открывается ли дверь
(3.54 in.)
и не выступает ли банкомат за пределы зоны, показанной на рис.
2274 mm
Всегда оставляйте как можно больше пространства вокруг банкомата;
Оптимальная зона обслуживания
(89.53 in.)
это облегчит выполнение задач по эксплуатации и обслуживанию.
Требует дополнительного просвета:
Вариант с сейфом CEN III/IV или EX GAS CEN III/IV
Минимальная зона обслуживания
Требует дополнительного просвета:
1690 mm
(66.54 in.)
Вариант с сейфом CEN III/IV или EX GAS CEN III/IV
1
Вариант с масштабируемым депозитным модулем, GBRU или BNA с правой стороны,
460 mm
770 mm
460 mm
(18.11 in.)
(30.31 in.)
(18.11 in.)
898 mm
(35.35 in.)
58 mm
770 mm
70 mm
48 mm
(2.28 in.)
(30.31 in.)
(2.76 in.)
(1.89 in.)
1009 mm
(39.72 in.)
48 mm
(1.89 in.)
1009 mm
(39.72 in.)
Лицевая
2389 mm
510 mm
450 mm
сторона
(94.05 in.)
сейфа
(20.08 in.)
(17.72 in.)
(с открытой
дверцей)
Лицевая
2389 mm
сторона
(94.05 in.)
сейфа
1380 mm
(с открытой
(54.33 in.)
дверцей)
1380 mm
(54.33 in.)
1
18 mm
568 mm
520 mm
(0.71 in.)
(22.36 in.)
(20.47 in.)
1858 mm
(73.15 in.)
18 mm
1408 mm
(0.71 in.)
(55.43 in.)
1858 mm
(73.15 in.)
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ сзади
10 - 1
РАЗМЕРЫ УПАКОВКИ
РАЗМЕРЫ БАНКОМАТА
ВХОД КАБЕЛЯ
187 mm
746 mm
(7.36 in.)
(29.37 in.)
65.5 mm
172 mm
(2.58 in.)
(6.77 in.)
951 mm
1398 mm
(37.44 in.)
(55.04 in.)
1139 mm
566 mm
(44.84 in.)
(22.28 in.)
Включая
33 mm
замок
800 mm
(1.30 in.)
(31.50 in.)
595 mm
378 mm
1979 mm
(23.43 in.)
(14.88 in.)
(77.91 in.)
1803 mm
(70.98 in.)
782 mm
(30.79 in.)
770 mm
778 mm
(30.31 in.)
(30.63 in.)
1405 mm
958 mm
(55.31 in.)
(37.72 in.)
898 mm
(35.35 in.)
ВЕС И НАГРУЗКА НА ПОЛ
1631 mm
(64.21 in.)
Стандартные сейфы
Уровень ЕКС I
Уровень ЕКС III
Уровень ЕКС IV
733 mm
(28.86 in.)
830 кг
940 кг
1000 кг
Максимальный вес
(1829,8 фунтов)
(2072,3 фунта)
(2204,6 фунтов)
2
1347 кг/м
1526 кг/м2
1623 кг/м2
Нагрузка на пол
(275,9 фунтов/фут2)
(312,5 фунтов/фут2)
(332,5 фунтов/фут2)
770 mm
(30.31 in.)
Сейфы EX GAS
Уровень ЕКС III
Уровень ЕКС IV
960 кг
1021 кг
661.5 mm
Максимальный вес
(2116,4 фунта)
(2250,9 фунтов)
(26.04 in.)
2
1558 кг/м
1657 кг/м2
Нагрузка на пол
(319,2 фунта/фут2)
(339,4 фунта/фут2)
1625 mm
(63.98 in.)
100 mm
(3.94 in.)
951.5 mm
(37.46 in.)
*Разм B
800 mm
44 mm
*Разм A
(1.73 in.)
(31.50 in.)
*Разм А - 25 мм (0,98 дюймов) CEN I, 45 мм (1,77 дюймов) CEN III/IV и EX GAS CEN III/IV
*Разм В - 35 мм (1,38 дюймов) CEN I, 42 мм (1,65 дюймов) CEN III/IV и EX GAS CEN III/IV
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ сзади
10 - 2
КОМПОНЕНТЫ ЛИЦЕВОЙ ПАНЕЛИ
Высота и глубина
Голосовые подсказки: расстояние
Высота
Глубина
Клавиша № 5
Аудиовход
15-дюймовый сенсорный экран
Компонент лицевой панели
от основания
от передней
Расстояние до
Расстояние до
банкомата
части полки
1112
1
Компонента
1112 1
Компонента
Компонент лицевой панели
10
2
10
2
1207 мм
226 мм
9
3
лицевой
9
3
лицевой
8
4
8
4
Вход чеков
7 6
5
7
6 5
(47,52 дюйма)
(8,90 дюйма)
панели
панели
1204 мм
227 мм
191 мм
274 мм
Выход выписки
Чек
1
1
(47,40 дюйма)
(8,94 дюйма)
(7,52 дюйма)
(10,79 дюйма)
Вход/выход банковских расчетных
1204 мм
227 мм
Устройство
87 мм
169 мм
2
1
книжек
(47,40 дюйма)
(8,94 дюйма)
считывания карт
(3,43 дюйма)
(6,65 дюйма)
Сенсорный экран
1191 мм
223 мм
102 мм
Верхний
Частное аудио
6
-
-
483 мм (19,0 дюймов)
(46,89 дюйма)
(8,78 дюйма)
(4,02 дюйма)
5JKL
1147 мм
190 мм
117 мм
65 мм
Чек
S
Вход/выход банкнот Правый
7
8
(45,16 дюйма)
(7,48 дюйма)
(4,61 дюйма)
(2,56 дюйма)
$
Сенсорный экран
1140 мм
193 мм
Масштабируемый
117 мм
65 мм
Верхний
Правый
7
8
381 мм (15,0 дюймов)
(44,88 дюйма)
(7,60 дюйма)
депозитный модуль
(4,61 дюйма)
(2,56 дюйма)
S
S
Устройство для
1033 мм
174 мм
Точка
149 мм
75 мм
Устройство считывания карт
считывания штрих-
7
8
(40,67 дюйма)
(6,85 дюйма)
активации
(5,87 дюйма)
(2,95 дюйма)
кодов
Бесконтактное устройство считывания
1033 мм
174 мм
Слева
353 мм
349 мм
S
Вход/выход банкнот
8
9
карт (под лицевой панелью)
(40,67 дюйма)
(6,85 дюйма)
(13,90 дюйма)
(13,74 дюйма)
19-дюймовый сенсорный экран
967 мм
145 мм
Масштабируемый
Слева
353 мм
349 мм
PIN-панель
Клавиша № 5
8
9
5JKL
(38,07 дюйма)
(5,71 дюйма)
депозитный модуль
(13,90 дюйма)
(13,74 дюйма)
898 мм
71 мм
497 мм
485 мм
Частное аудио
Выход монет
8
8
(35,35 дюйма)
(2,80 дюйма)
$
(19,57 дюйма)
(19,09 дюйма)
Точка
873 мм
38 мм
Сенсорный экран
283 мм
329 мм
Устройство для считывания штрих-кодов
Центр
10
10
активации
(34,37 дюйма)
(1,50 дюйма)
381 мм (15,0 дюймов)
(11,14 дюйма)
(12,95 дюйма)
865 мм
81 мм
Сенсорный экран
289 мм
341 мм
S
Вход/выход банкнот
Центр
10
10
(34,06 дюйма)
(3,19 дюйма)
483 мм (19,0 дюймов)
(11,38 дюйма)
(13,43 дюйма)
865 мм
81 мм
481 мм
545 мм
Масштабируемый депозитный модуль
Вход чеков
10
10
(34,06 дюйма)
(3,19 дюйма)
(18,94 дюйма)
(21,46 дюйма)
5JKL
Бесконтактное
819 мм
37 мм
$
Выход монет
устройство
76 мм
171 мм
$
(32,24 дюйма)
(1,46 дюйма)
11
11
считывания карт (под
(2,99 дюйма)
(6,73 дюйма)
лицевой панелью)
S
S
313 мм
395 мм
Выход выписки
11
11
(12,32 дюйма)
(15,55 дюйма)
Вход/выход
313 мм
395 мм
банковских
11
11
(12,32 дюйма)
(15,55 дюйма)
расчетных книжек
Размеры сенсорного экрана
Сенсорный экран
Сенсорный экран
Сенсорный экран
Размер
Высота x ширина
Угол
234 мм x 310 мм
15 дюймов
30 градуса от вертикали
9,21 дюймов x 12,20 дюймов
305 мм x 380 мм
19 дюймов
30 градуса от вертикали
12,01 дюймов x 14,96 дюймов
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ сзади
10 - 3
КРЕПЕЖНЫЕ БОЛТЫ
ОТВЕРСТИЯ ПОД БОЛТЫ
ПРОСВЕТ - КОРИДОР
Болты и шайбы должны предоставляться организацией-собственником
Банкомат следует крепить к полу или цоколю с использованием
Приведенные размеры предполагают перемещение банкомата с помощью
банкомата.
всех отверстий с маркировкой «А» при помощи четырех болтов
оборудования, размеры которого не превышают размеры банкомата или
с анкерными шайбами.
его упаковки.
Согласно стандартам банкомат с быть закреплен на полу с помощью
болтов и анкерных шайб с использованием всех отверстий под болты,
Отверстие с маркировкой «В» позволяет установить аварийную
В размеры включен зазор в 6 мм (0,24 дюйма).
как указано ниже. Болты и анкерные шайбы не входят в комплект
сигнализацию.
поставки банкомата и должны приобретаться организацией-
собственником банкомата.
770 mm
Убедитесь, что пол или цоколь способен выдержать нагрузку,
A
B
(30.31 in.)
создаваемую точками крепления с помощью болтов.
169.5 mm
500 mm
100.5 mm
136 mm
(6.67 in.)
(19.68 in.)
(3.96 in.)
(5.35 in.)
Если используется подстаиваемый цоколь, его следует привинтить к полу
с соблюдением соответствующих стандартов для банкомата.
B
Минимальные требования для болтов и анкерных шайб, используемых
при фиксации банкомата на цементном полу, следующие.
284.5 mm
Болты
(11.20 in.)
Тип: химические анкерные болты с или анкерные дюбеля
B
500 mm
800 mm
Размер: M16 (5/8 дюйма)
(19.68 in.)
(31.50 in.)
Минимальная длина: 150 мм (5,9 дюйма)
250 mm
250 mm
C
(9.84 in.)
Прочность: высокопрочные (минимальный класс прочности
(9.84 in.)
ISO - 8,8).
Упакованный
Распакованн
Шайбы
164 mm
банкомат
(6.46 in.)
ый банкомат
Тип: плоские, стальные (DIN7349 или эквивалентные)
(поддон и картон)
Размер: M16 (5/8 дюйма)
970 мм
794 мм
А
Дверной проем или прямой коридор
(38,19 дюйма)
(31,26 дюйма)
Внутренний диаметр: не более 40 мм (1,58 дюйма)
Отверстие А (отверстия под болты)
Отверстие B (под датчик аварийной сигнализации)
1186 мм
979 мм
Минимальная толщина: 6 мм (0,2 дюйма)
Б
Коридор с углом
(46,69 дюйма)
(38,54 дюйма)
45 mm
65 mm
(1.77 in.)
(2.56 in.)
1713 мм
1394 мм
В
Вращение вокруг центра
(67,44 дюйма)
(54,88 дюйма)
21 mm
25 mm
40 mm
40 mm
(0.83 in.)
(0.98 in.)
(1.57 in.)
(1.57 in.)
28 mm
28 mm
(1.10 in.)
(1.10 in.)
B006-7597-A007
Подготовка места установки банкомата NCR SelfServ™ 82
Модификации деталей - доступ сзади
10 - 4
ОПТИМАЛЬНАЯ ЗОНА ОБСЛУЖИВАНИЯ
МИНИМАЛЬНАЯ ЗОНА ОБСЛУЖИВАНИЯ
ПРОСВЕТ - ПОДЪЕМ ЛИЦЕВОЙ ПАНЕЛИ
Оптимальная зона обслуживания обеспечивает наиболее удобный доступ
Это минимальная зона, необходимая для работы с банкоматом и его обслуживания.
888 mm
505 mm
187 mm
к банкомату для выполнения задач по обслуживанию и эксплуатации.
(34.96 in.)
(19.88 in.)
(7.36 in.)
По возможности банкомат следует устанавливать в оптимальной зоне
обслуживания. Установка банкомата в минимальной зоне может привести
По возможности банкомат следует устанавливать в оптимальной зоне
к увеличению времени, затрачиваемого на обслуживание и обновление.
обслуживания.
63 mm
Если минимальная зона недоступна, проконсультируйтесь с местным
649 mm
(2.48 in.)
Если оптимальная зона недоступна, см. раздел о минимальной зоне
(25.55 in.)
сервисным представителем. Места разнятся, и, возможно, вам удастся
обслуживания. Учтите: Установка банкомата в минимальной зоне может
установить банкомат - с дальнейшим увеличением времени,
привести к увеличению времени (в сравнении с установкой в оптимальной
затрачиваемого на обслуживание и/или обновление.
зоне), затрачиваемого на обслуживание и обновление.
При установке в минимальную зону, проверьте, открывается ли дверь
90 mm
и не выступает ли банкомат за пределы зоны, показанной на рис.
(3.54 in.)
Всегда оставляйте как можно больше пространства вокруг банкомата;
Всегда оставляйте как можно больше пространства вокруг банкомата;
это облегчит выполнение задач по эксплуатации и обслуживанию.
это облегчит выполнение задач по эксплуатации и обслуживанию.
2274 mm
(89.53 in.)
Оптимальная зона обслуживания
Минимальная зона обслуживания
Требует дополнительного просвета:
Требует дополнительных просветов для:
1
Вариант с сейфом CEN III/IV или EX GAS CEN III/IV
Варианты с сейфом CEN III/IV или EX GAS CEN III/IV
1
1710 mm
1530 mm
(67.32 in.)
(60.24 in.)
460 mm
770 mm
480 mm
112 mm
380 mm
770 mm
380 mm
(18.11 in.)
(30.31 in.)
(18.90 in.)
(4.41 in.)
(14.96 in.)
(30.31 in.)
(14.96 in.)
212 mm
ПРОСВЕТ - ОТВЕРСТИЕ ВЕРХНЕГО ЯЩИКА
(8.35 in.)
1285 mm
733 mm
1
1285 mm
(28.86 in.)
(50
.59 in.)
1
353 mm
(50
.59 in.)
(13.90 in.)
Тыльная
42 mm
Тыльная
сторона
(1.65 in.)
сторона
сейфа
сейфа
(дверца
(дверца
открыта)
открыта)
691 mm
(27.20 in.)
3015 mm
3015 mm
(11
8.70 in.)
460 mm
460 mm
(11
8.70 i
n.)
(18.11 in.)
(18.11 in.)
1978 mm
(77.87 in.)
1730 mm
1730 mm
(6
8.11 in.)
(6
8.11 in.)
58 mm
782 mm
58 mm
(2.28 in.)
(30.79 in.)
(2.28 in.)
1690 mm
898 mm
(66.54 in.)
(35.35 in.)
B006-7597-A007
