Тема 3: Определение географических координат на картах и
планах
1. Градусная и километровая сетки карты
Лист карты окаймляют три рамки: внутренняя, минутная и внешняя.
Внутренняя рамка имеет форму трапеции (что наглядно видно на картах
более мелкого масштаба). Эта рамка образована отрезками меридианов и
параллелей,
непосредственно
ограничивающих
картографическое
изображение. В углах внутренней рамки указываются широты и долготы
меридианов и параллелей.
Минутная рамка (градусная) служит для более точного измерения
географических координат точек на карте. Она имеет вид двойной линии,
разделённой по широте и долготе на части, кратные 1´. Минутные интервалы
выделяются попеременно чёрным и белым цветами, десятисекундные
интервалы - точками.
Внешняя рамка (оформительская) имеет декоративное назначение. Все
подписи и графики, расположенные за пределами этой рамки, относятся к
зарамочному оформлению.
Линии меридианов и параллелей образуют градусную сетку.
Кроме градусной сетки на карту наносится квадратная координатная
сетка зональной системы плоских прямоугольных координат. Размер
квадрата принимают кратным целому числу километров, и поэтому эта сетка
называется километровой.
Линии километровой сетки, проведённые с юга на север, параллельны
осевому меридиану зоны (т.е. оси 0х), а линии, проходящие с запада на
восток, параллельны изображению экватора на плоскости проекции (т.е. оси
0у). Подписи горизонтальных линий соответствуют расстоянию в
километрах от экватора, а вертикальных - их приведённым ординатам
(первая цифра обозначает номер зоны, а последующие - ординату линии
плюс 500 км).
В общем случае на листах карты, не примыкающих к осевому
меридиану зоны, вертикальные линии километровой сетки повёрнуты на
западе или востоке относительно меридианов градусной сетки на величину
сближения меридианов. Если лист карты расположен в западной части зоны,
то километровая сетка развёрнута на запад относительно градусной сетки и
наоборот.
2. Определение геодезических (географических) координат точки
В углах градусной рамки подписаны широты и долготы меридианов
и параллелей, ограничивающих лист карты. Например, 54°50´00˝.
Широта φА и долгота λА точки А, заданной на карте, определяется
параллелью и меридианом, проходящими через эту точку. Для
определения географических координат точки А необходимо сделать
следующее:
1
спроецировать точку А на ось широты φ и на ось долготы λ (при
помощи треугольника опустить перпендикуляр из точки А на линии
широты и долготы градусной рамки);
записать координаты широты или долготы, обозначенные в левом
нижнем углу топографического плана или карты (или в ближайшем углу)
(φ0);
прибавить к φ0 рассчитанные приращения Δφ и Δλ.
Для этого необходимо просчитать:
количество целых минутных и 10-секундных отрезков;
с помощью линейной интерполяции количество секунд,
соответствующих доле десятисекундного отрезка.

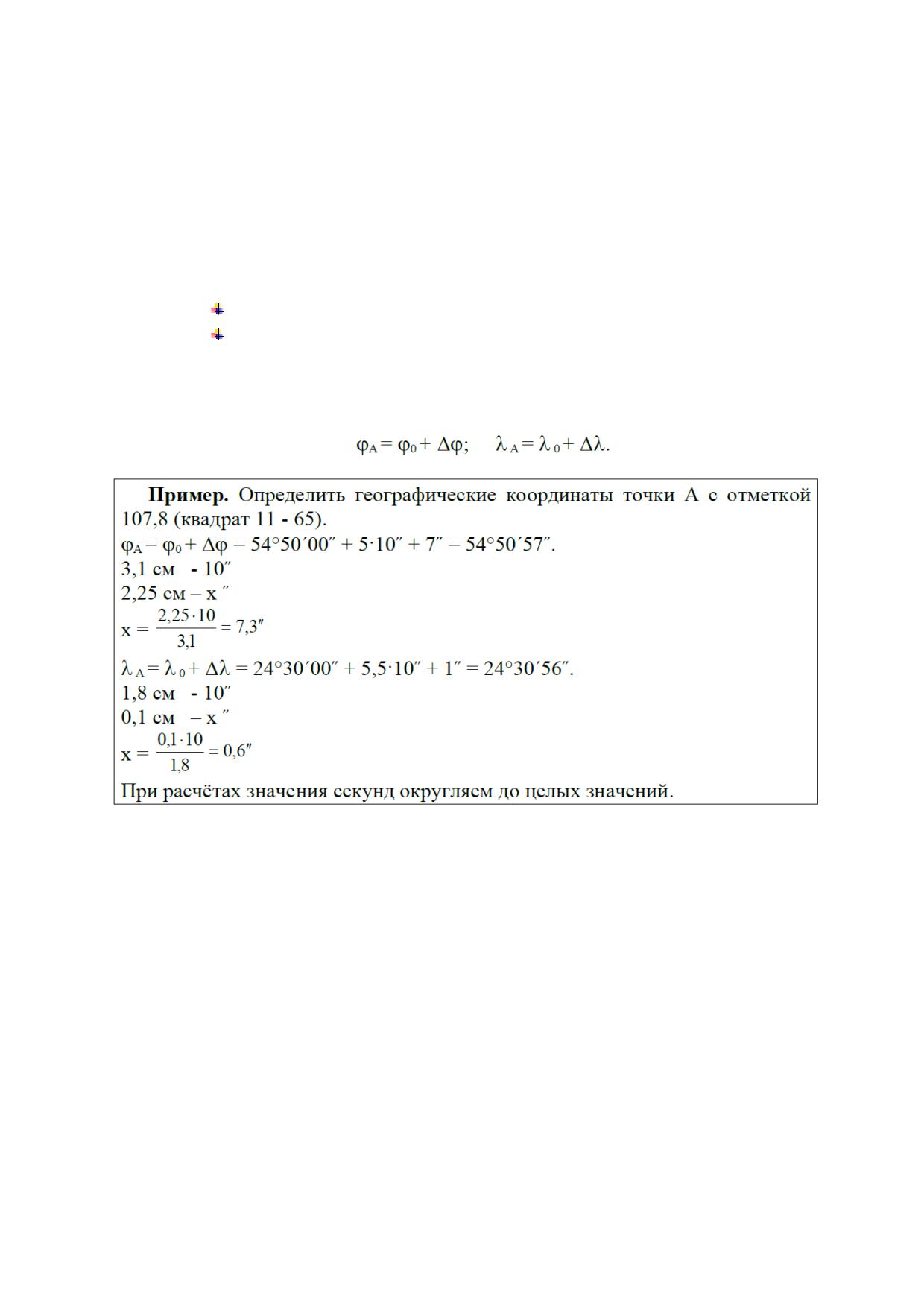

Таким образом, географические координаты точки определяют по
следующим формулам:
Самостоятельно:
определить географические координаты двух точек.
Тема: Определение прямоугольных координат на картах и
планах
Прямоугольные координаты точки (х, у) по карте определяются с
помощью километровой сетки.
Абсциссы х, началом отсчета которых принимается линия экватора,
подписаны у горизонтальных линий полностью только в углах рамки. В
остальном указываются только две последние цифры, называемые
сокращёнными координатами. Например, абсцисса
6068 выписана
полностью, у абсциссы 6067 приведена только цифра 67 («сокращенная
абсцисса»). Аналогична система надписей и у ординат, при этом ординаты
точек указываются преобразованными. Сокращенные координаты
2
применяются для обозначения квадратов километровой сетки (квадрат
66/12).
Для определения прямоугольных координат точки А необходимо
сделать следующее:
спроецировать точку А на стороны квадрата километровой сетки
(при помощи треугольника опустить перпендикуляр из точки А на линии
километровой сетки);
записать координаты левого нижнего угла топографического плана
или карты (х0, у0);
прибавить к х0 рассчитанные приращения Δх0, Δу0.
Для этого необходимо в масштабе измерить расстояние от угла
координатной сетки до перпендикуляра.

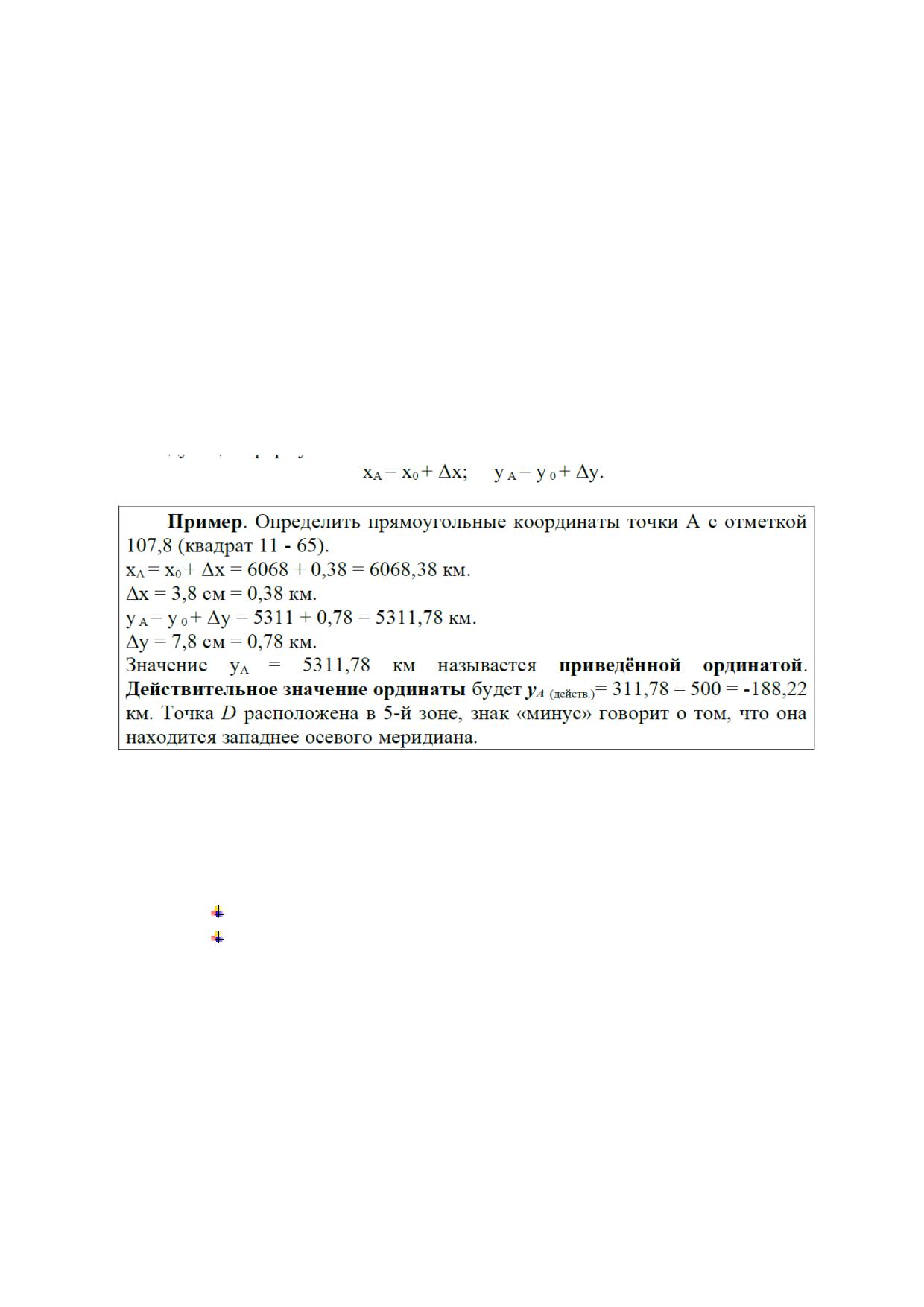

Таким образом, прямоугольные координаты точки определяют по
следующим формулам:
Самостоятельно:
определить прямоугольные координаты двух точек.
Домашнее задание: Определить координаты точек в квадрате учебной
карты:
I вариант - 11-65;
II вариант - 12-66.
