Обосновывающие материалы к схеме теплоснабжения муниципального образования сельское поселение Палевицы с 2014 до 2029 года





Обосновывающие материалы
к схеме теплоснабжения
муниципального образования
сельское поселение Палевицы
с 2014 до 2029 года
2013
Обосновывающие материалы
к схеме теплоснабжения
муниципального образования
сельское поселение Палевицы
с 2014 до 2029 года
2013
Реферат
Объектом
исследования
является
система
теплоснабжения
централизованной зоны теплоснабжения сельского поселения Палевицы. Цель
работы
- разработка оптимальных вариантов развития системы
теплоснабжения сельского поселения по критериям: качества, надежности
теплоснабжения и экономической эффективности. Разработанная программа
мероприятий по результатам оптимизации режимов работы системы
теплоснабжения должна стать базовым документом, определяющим стратегию
и единую техническую политику перспективного развития системы
теплоснабжения Муниципального образования.
Согласно Постановлению Правительства РФ от 22.02.2012 N 154"О
требованиях к схемам теплоснабжения, порядку их разработки и утверждения"
в рамках данного раздела рассмотрены основные вопросы:
9 Показатели перспективного спроса на тепловую энергию (мощность)
и теплоноситель в установленных границах территории поселения,
городского округа;
9 Перспективные балансы тепловой мощности источников тепловой
энергии и тепловой нагрузки потребителей;
9 Перспективные балансы теплоносителя;
9 Предложения по строительству, реконструкции и техническому
перевооружению источников тепловой энергии;
9 Предложения по строительству и реконструкции тепловых сетей;
9 Перспективные топливные балансы;
9 Инвестиции в строительство, реконструкцию и техническое
перевооружение;
9 Решение об определении единой теплоснабжающей организации
(организаций);
9 Решения о распределении тепловой нагрузки между источниками
тепловой энергии;
9 Решения по бесхозяйным тепловым сетям.
СОДЕРЖАНИЕ
РЕФЕРАТ
3
ВВЕДЕНИЕ
6
1. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ ПРОИЗВОДСТВА,
ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ДЛЯ ЦЕЛЕЙ
ТЕПЛОСНАБЖЕНИЯ
9
1.1.
ФУНКЦИОНАЛЬНАЯ СТРУКТУРА ТЕПЛОСНАБЖЕНИЯ
9
1.2.
ИСТОЧНИКИ ТЕПЛОВОЙ ЭНЕРГИИ
10
1.3.
ТЕПЛОВЫЕ СЕТИ, СООРУЖЕНИЯ НА НИХ И ТЕПЛОВЫЕ ПУНКТЫ
12
1.4.
ЗОНЫ ДЕЙСТВИЯ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ
18
1.5.
ТЕПЛОВЫЕ НАГРУЗКИ ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ, ГРУПП
ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ В ЗОНАХ ДЕЙСТВИЯ ИСТОЧНИКОВ ТЕПЛОВОЙ
ЭНЕРГИИ
19
1.6.
БАЛАНСЫ ТЕПЛОНОСИТЕЛЯ
20
1.7.
ТОПЛИВНЫЕ БАЛАНСЫ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ И СИСТЕМА
ОБЕСПЕЧЕНИЯ ТОПЛИВОМ
21
1.8.
НАДЕЖНОСТЬ ТЕПЛОСНАБЖЕНИЯ
22
1.9.
ЦЕНЫ (ТАРИФЫ) В СФЕРЕ ТЕПЛОСНАБЖЕНИЯ
23
1.10.
ОПИСАНИЕ СУЩЕСТВУЮЩИХ ТЕХНИЧЕСКИХ И ТЕХНОЛОГИЧЕСКИХ
ПРОБЛЕМ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ ПОСЕЛЕНИЯ
23
2. ПЕРСПЕКТИВНОЕ ПОТРЕБЛЕНИЕ ТЕПЛОВОЙ ЭНЕРГИИ НА ЦЕЛИ
ТЕПЛОСНАБЖЕНИЯ
24
3. ПЕРСПЕКТИВНЫЕ
БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ
ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОВОЙ НАГРУЗКИ
ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ ИСТОЧНИКОВ
ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОВОЙ НАГРУЗКИ
25
4. ПЕРСПЕКТИВНЫЕ
БАЛАНСЫ
ПРОИЗВОДИТЕЛЬНОСТИ
ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК И МАКСИМАЛЬНОГО
ПОТРЕБЛЕНИЯ
ТЕПЛОНОСИТЕЛЯ
ТЕПЛОПОТРЕБЛЯЮЩИМИ
УСТАНОВКАМИ ПОТРЕБИТЕЛЕЙ
26
5. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛЬСТВУ, РЕКОНСТРУКЦИИ И
ТЕХНИЧЕСКОМУ ПЕРЕВООРУЖЕНИЮ ИСТОЧНИКОВ ТЕПЛОВОЙ
ЭНЕРГИИ
28
6. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛЬСТВУ И РЕКОНСТРУКЦИИ
ТЕПЛОВЫХ СЕТЕЙ И СООРУЖЕНИЙ НА НИХ
32
7. ПЕРСПЕКТИВНЫЕ ТОПЛИВНЫЕ БАЛАНСЫ
33
8. ОБОСНОВАНИЕ
ИНВЕСТИЦИЙ
В
СТРОИТЕЛЬСТВО,
РЕКОНСТРУКЦИЮ И ТЕХНИЧЕСКОЕ ПЕРЕВООРУЖЕНИЕ
34
9. ОЦЕНКА НАДЕЖНОСТИ ТЕПЛОСНАБЖЕНИЯ
35
10.
ОБОСНОВАНИЕ ПРЕДЛОЖЕНИЯ ПО ОПРЕДЕЛЕНИЮ ЕДИНОЙ
ТЕПЛОСНАБЖАЮЩЕЙ ОРГАНИЗАЦИИ
37
ПРИЛОЖЕНИЕ 1 ПЬЕЗОМЕТРИЧЕСКИЕ ГРАФИКИ РЕЖИМА РАБОТЫ
ТЕПЛОВЫХ СЕТЕЙ НА РАСЧЕТНЫЕ РАСХОДЫ ТЕПЛОНОСИТЕЛЯ
42
Введение.
Проектирование систем теплоснабжения городов и населенных пунктов
представляет собой комплексную проблему, от правильного решения которой во
многом зависят масштабы необходимых капитальных вложений в эти системы.
Прогноз спроса на тепловую энергию основан на прогнозировании развития
города, в первую очередь его градостроительной деятельности, определённой
генеральным планом на период до 2029 года.
Схемы разрабатываются на основе анализа фактических тепловых нагрузок
потребителей с учётом перспективного развития на 15 лет, структуры топливного
баланса региона, оценки состояния существующих источников тепла и тепловых
сетей и возможности их дальнейшего использования, рассмотрения вопросов
надёжности, экономичности.
Основой для разработки и реализации схемы теплоснабжения сельского
поселения Палевицы Сыктывдинского района республики Коми до 2029 года
является Федеральный закон от 27 июля 2010 г. № 190-ФЗ "О теплоснабжении"
(Статья 23. Организация развития систем теплоснабжения поселений, городских
округов), регулирующий всю систему взаимоотношений в теплоснабжении и
направленный на обеспечение устойчивого и надёжного снабжения тепловой
энергией потребителей. Постановление от 22 Февраля 2012 г. N 154 "О требованиях
к схемам теплоснабжения, порядку их разработки и утверждения"
При проведении разработки использовались
«Требования к схемам
теплоснабжения» и
«Требования к порядку разработки и утверждения схем
теплоснабжения», предложенные к утверждению Правительству Российской
Федерации в соответствии с частью
1 статьи
4 Федерального закона
«О
теплоснабжении», РД-10-ВЭП
«Методические основы разработки схем
теплоснабжения поселений и промышленных узлов РФ», введённый с 22.05.2006
года, а также результаты проведенных ранее энергетических обследований и
разработки энергетических характеристик, данные отраслевой статистической
отчётности.
6
В качестве исходной информации при выполнении работы использованы
материалы, предоставленные администрацией сельского поселения и
теплоснабжающей организацией ООО «Сыктывдинская тепловая компания»
Краткая характеристика
Территория муниципального образования сельское поселение Палевицы входит
в состав муниципального образования Сыктывдинский муниципальный район
республики Коми. Поселение расположено в северной части Сыктывдинского
района муниципального района. Численность населения
-
1411 человек.
Административный центр поселения - село Палевицы. В состав поселения входят
следующие населенные пункты:
деревня Гавриловка;
деревня Ивановка;
деревня Тупицыно;
село Палевицы;
деревня Сотчемвыв;
поселок Пычим
Климат
Климат территории характеризуется как умеренно-континентальный, с
непродолжительным, но довольно тёплым летом, и довольно холодной долгой
зимой. Заморозки возможны даже в июле, а осень и весна холодные и долгие.
Средняя годовая температура воздуха составляет 1,3 °С. Самым холодным
месяцем является январь, среднемесячная температура которого составляет
-
15,6 ºС. Абсолютный минимум температуры воздуха в районе составляет - 47 ºС
Самым теплым месяцем является июль, со средней температурой воздуха около
+16,7 ºС. Абсолютный максимум температуры воздуха составляет +35ºС
Характеристики климата представлены в таблицах 1 и 2.
Таблица 1 Климатические характеристики
7
Температура наружного воздуха, С
Продолжител
Расчетная
для
Средня
Средне
Абсолютные
Расчетная
ьность
проектирования
я отоп.
-
скорость
отопительног
сезона
годова
ветра
о сезона в
я
сутках
Отопле
Венти
min
max
ния
ляции
245
-36
-20
-5,8
3
-47
35
4,1
Таблица 2. Среднемесячная температура наружного воздуха, С
Меся
1
2
3
4
5
6
7
8
9
10
11
12
ц
Темп
-15.6
-14.
-7.7
1
7
14
16.7
14
7.8
0.3
-6.7
-12.9
мес.
Территория поселения относится к зоне избыточного увлажнения.
Среднегодовое количество осадков - 620 мм. Большая часть осадков приходится на
теплый (апрель-октябрь) период года. Среднегодовая относительная влажность
воздуха - 77 %, что является следствием преобладания морских воздушных масс.
На Среднегодовая скорость ветра составляет 4,1 м/с.
8
1. Существующее положение в сфере производства, передачи и потребления
тепловой энергии для целей теплоснабжения
1.1.
Функциональная структура теплоснабжения.
На территории сельского поселения в сфере теплоснабжения осуществляет
деятельность ООО
«Сыктывдинская тепловая компания»
(СТК). ООО «СТК»
эксплуатирует в поселении три котельные, расположенные в с. Палевицы и д.
Гавриловка, а также тепловые сети от данных котельных.
Функциональная схема централизованного теплоснабжения представлена на
рисунке 1-1
ООО «Сыктывдинская тепловая компания»
Котельная
Котельная
Котельная
Центральная
Гавриловка
Школа
усадьба
ПОТРЕБИТЕЛИ
Рисунок 1-1Функциональная схема централизованного теплоснабжения
поселения
9
1.2.
Источники тепловой энергии.
Централизованное теплоснабжение в поселении осуществляется от трех
котельных, расположенных в с. Палевицы и д. Гавриловка
Основные сведения об источниках теплоснабжения представлены в таблице 1-1
10
г Таблица 1-1. Основные характеристики
источников теплоснабжения
Вид топлива
Располагаема
Средняя за год
я мощность,
Учет
(отопительный
Наименован
Установленна
Состав основного
Способ регули-
Гкал/ч
отпуска
сезон) загрузка
ие
я мощность,
котельного
рования отпуска
тепловой
оборудования,
котельной
Основное
Резервное
Гкал/ч
оборудования
тепловой энергии
энергии
%
Универсал 6
95 -70
Центральная
Мазут
-
1,392
1,392
нет
7,2
усадьба
Энергия 3 -3 шт.
Качественный
КсВ-0,93 -1 шт.
95 -70
Каменный
Школа
-
2,2
1,514
КВр-0,8 -1 шт.
да
10,8
уголь
Качественный
Энергия 3М -2 шт.
95 -70
Каменный
Гавриловка
-
1,14
1,14
Энергия 3М -3 шт
нет
4,6
уголь
Качественный
ИТОГО
4,732
4,06
11 шт.
11
1.3.
Тепловые сети, сооружения на них и тепловые
пункты.
Централизованное теплоснабжение в поселении осуществляется от трех
котельных.
В таблице
1-2 представлены основные характеристики
и параметры
режимов работы тепловых сетей.
Таблица 1-2 Характеристика тепловых сетей
Котельная
Котельная
Котельная
Наименование
Центральная
Школа
Гавриловка
Усадьба
Температурный
график
отпуска
95-70
95-70
95-70
теплоносителя, С
Температура отпуска теплоносителя на
-
65-50
-
горячее водоснабжение,
Характеристика сетей по количеству
четырехтрубн
двухтрубная
двухтрубная
трубопроводов
ая
Схема горячего водоснабжения
отсутствует
отсутствует
отсутствует
Схема подключения отопительных
Зависимая
Зависимая
Зависимая
установок потребителей
Наличие центральных тепловых пунктов
нет
нет
нет
Надземная,
Надземная,
Способ прокладки тепловых сетей
канальная
канальная
канальная
Минеральная
Минеральная
Минеральная
Типы изоляции тепловых сетей
вата,
вата,
вата,
рубероид
рубероид
рубероид
Количество
абонентских
вводов
5
5
2
потребителей, шт.
Количество
абонентских
вводов
0
0
0
оборудованных приборами учета
Общая протяженность тепловых сетей в
276
727
324
двухтрубном исчислении, м
В том числе отопления
276
543
324
12
Dy 100
543
324
Dy 70
276
Горячее водоснабжение
Dy 50
184

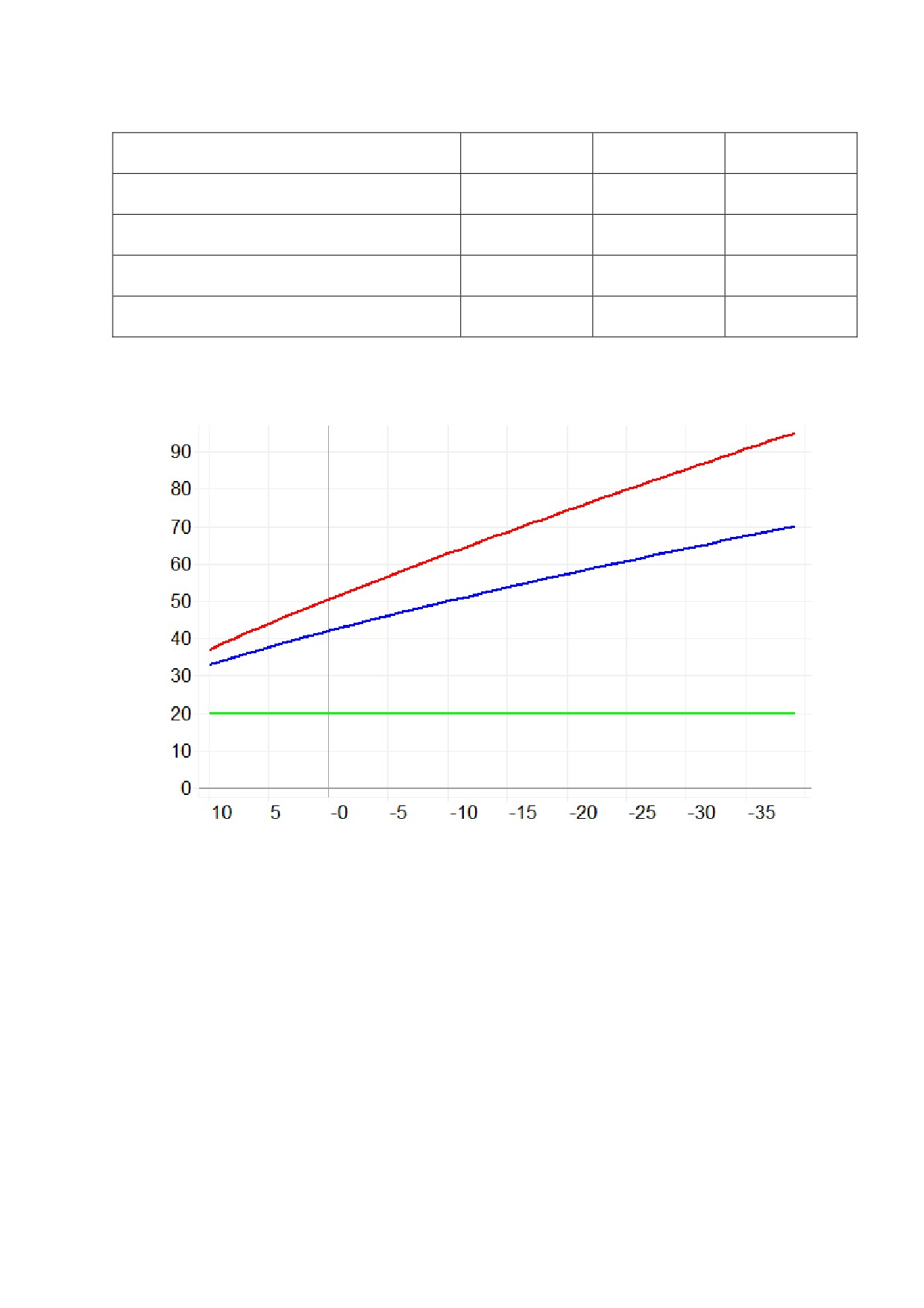

На рисунке1-2.1 представлен температурный график отпуска теплоносителя от
источников теплоснабжения в зависимости от температуры наружного воздуха
Рисунок 1-2.1 Температурный график отпуска теплоносителя от источников
теплоснабжения в зависимости от температуры наружного воздуха.

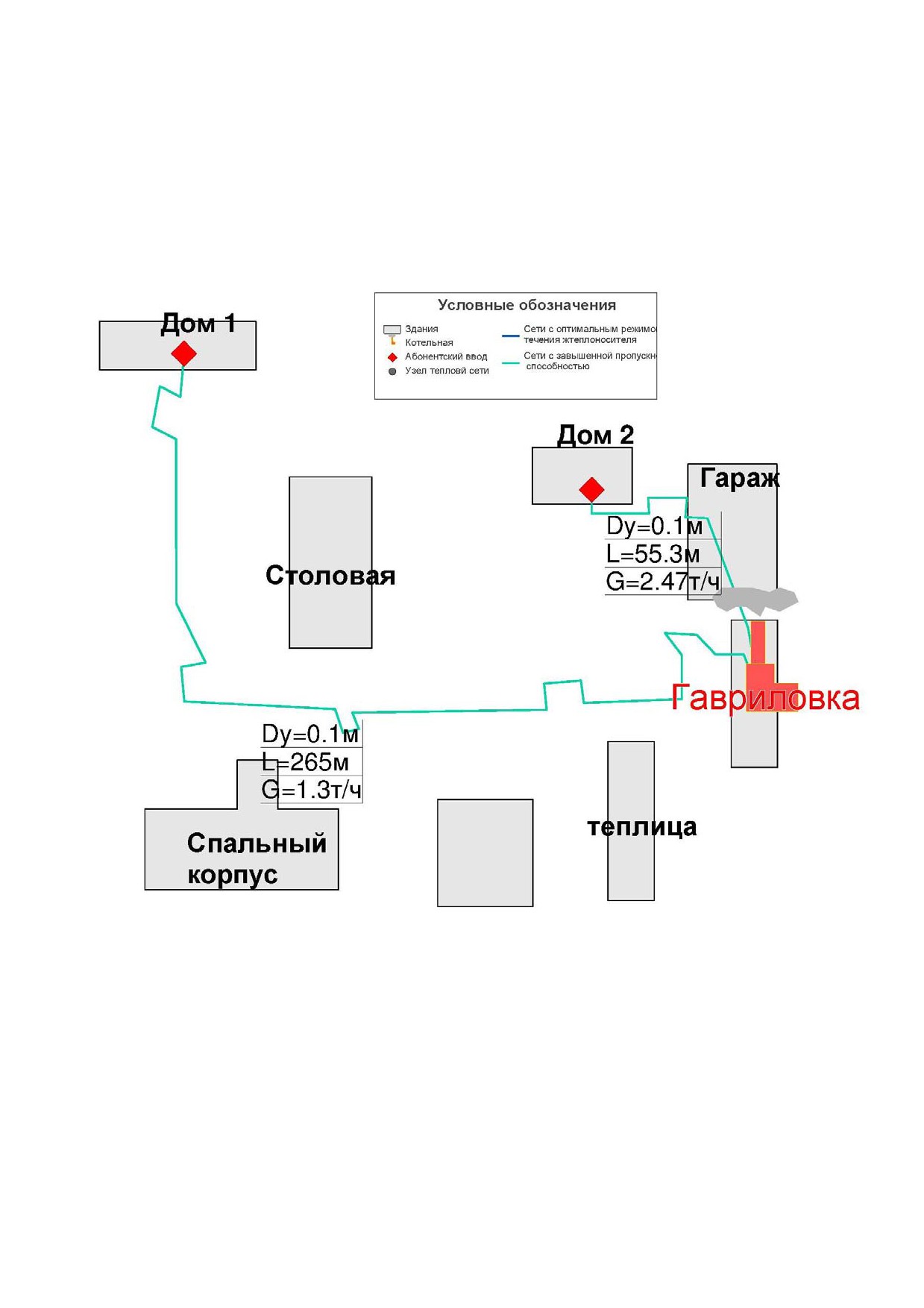

На рисунках 1-2.2 и 1-2.4 представлены схемы тепловых сетей от котельных
поселения.
В приложении 1 представлены пьезометрические графики тепловых сетей от
источников теплоснабжения до наиболее удаленных потребителей.
Анализ графиков свидетельствует о достаточной пропускной способности
тепловых сетей для перекачки расчетных расходов теплоносителя.
Значительная доля участков тепловых сетей имеет проходное сечение больше
оптимального значение( на рисунках указаны зеленым цветом), следствием чего
13
являются малые скорости теплоносителя в данных трубопроводов и эффект
«выстывания» горячей воды, что ухудшает качество теплоснабжения и
экономические показатели транспорта теплоснабжения.
14
110

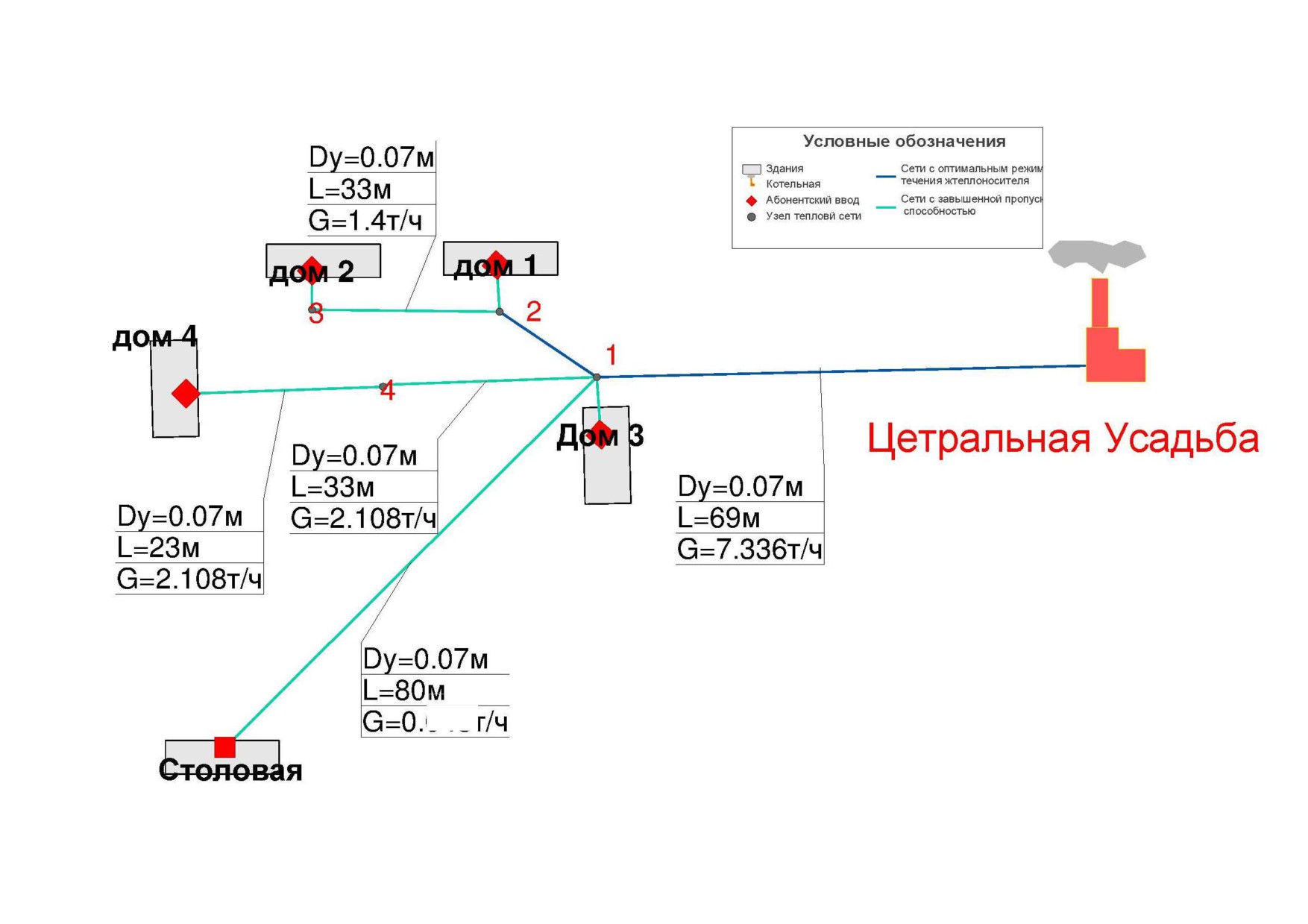

Рисунок 1-2.2 Карта-схема тепловых сетей котельной Центральная Усадьба
15

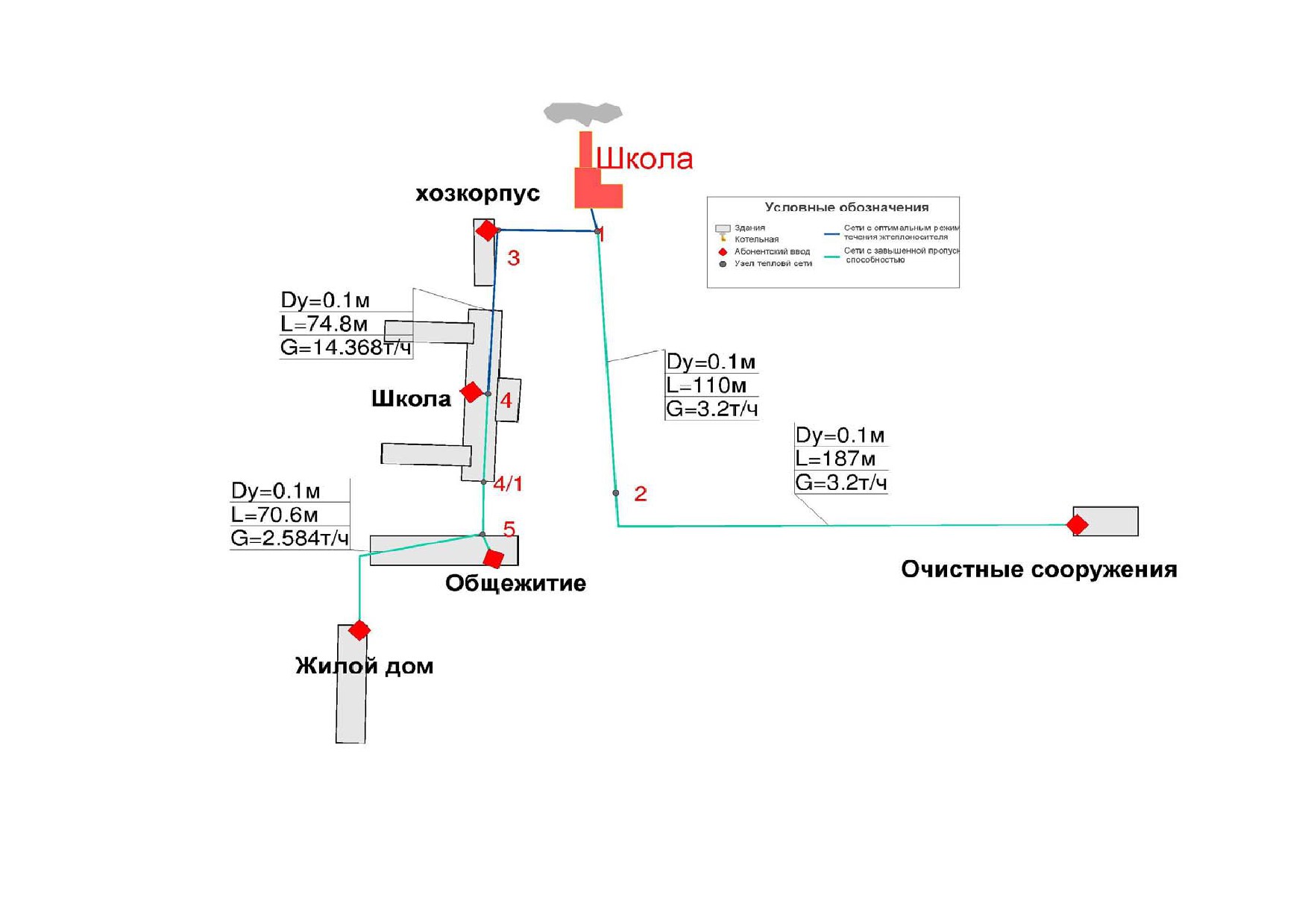

Рисунок 1-2.3 Карта-схема тепловых сетей котельной Школа
16
Рисунок 1-2.4 Карта-схема тепловых сетей котельной Школа
17
1.4.
Зоны действия источников тепловой энергии.
Централизованное теплоснабжение в поселении осуществляется от трех
котельных, территориально удаленных друг от друга. Объекты, расположенные вне
зон теплоснабжения котельных отапливаются от индивидуальных источников (котлов,
печей).
1.5.
Тепловые нагрузки потребителей тепловой энергии,
групп потребителей тепловой энергии в зонах действия источников
тепловой энергии.
Расчетные тепловые нагрузки потребителей
централизованного
теплоснабжения представлены в таблице 1-3
Таблица 1-3 Расчетные тепловые нагрузки потребителей централизованного
теплоснабжения
Тепловая нагрузка Гкал/ч (без учета потерь в
тепловых сетях)
Горячее
Адрес , Наименование
Отопление
Вентиляция
водоснабж
Всего
потребителя
ение
Котельная Центральная Усадьба
Столовая
0.00121
0.00121
Магазин
0.00156
0.00156
Центральная усадьба 1
0.0350
0.0350
Центральная усадьба 2
0.0350
0.0350
Центральная усадьба 3
0.0595
0.0595
Центральная усадьба 4
0.0527
0.0527
ИТОГО по котельной
0.185
0.185
Котельная Школа
Школа
0.230
0.230
Хозкорпус
0.056
0.056
Ж/дом ул. Советская -3
0.0646
0.0646
0.011
Общежитие
0.0646
0.0646
Очистные сооружения
0.0540
0.0540
Водобашня
0.0140
0.0140
ИТОГО по котельной
0.4832
0.011
0.4832
Котельная Гавриловка
Жилой дом -ул.Мира-1
0.0324
0.0324
Жилой дом -ул.Мира-2
0.0617
0.0617
ИТОГО по котельной
0.0941
0.0941
ВСЕГО
0.762
0.011
0.773
Сведения о балансе установленной мощности котельных и подключенной
нагрузки потребителей представлены в таблице 1-4.
Таблица
1-4 Сведения о балансе установленной мощности котельных и
подключенной тепловой нагрузки потребителей.
Установленна
Располагаемая
Собственные
Подключенна
Резерв
Нормативные
Наименование
я мощность,
мощность,
нужды
я
тепловая
тепловой
Потери
в
котельной
Гкал/ч
Гкал/ч
котельной,
нагрузка
мощности,
сетях, Гкал/ч
Гкал/ч
Гкал/ч
Котельная
Центральная
1,392
1,392
0,004
0,185
0,034
1,169
Усадьба
Котельная
2,2
1,514
0,004
0,483
0,090
0,917
Школа
Котельная
1,14
1,14
0,004
0,0941
0,024
1,018
Гавриловка
1.6.
Балансы теплоносителя.
Тепловые источники, осуществляющие централизованное теплоснабжение в
поселении, обеспечивают отопительную нагрузку присоединенных к ним
потребителей в течение отопительного сезона. Теплоносителем для передачи
тепловой энергии является горячая вода. Затраты теплоносителя складываются из
следующих составляющих: заполнение трубопроводов после плановых и аварийных
опорожнений трубопроводов и подпитка сети обусловленная утечкой теплоносителя
в процессе эксплуатации.
Для предотвращения коррозионных процессов и отложений солей постоянной
и временной жесткости на внутренней поверхности трубопроводов и поверхностях
нагрева котельных установок и теплопотребляющего оборудования, теплоноситель
перед подачей в сеть необходимо предварительно подготовить.
Подготовка подпиточной воды для воды тепловой, как правило, состоит из
двух этапов, химическая обработка, заключающаяся в пропускании воды через
катионитовые фильтры, в процессе которой удаляются соли постоянной жесткости, и
термическая подготовка воды, в процессе которой из воды удаляются соли временной
жесткости и растворенные в воде агрессивные газы (кислород, углекислый газ).
На всех котельных поселения отсутствует установки для водоподготовки воды
подпиточной воды.
Котельная Школа помимо отопительной нагрузки обеспечивает горячее
водоснабжение потребителей по выделенной тепловой сети Ду 50. Среднечасовой
расход воды на горячее водоснабжение составляет 0,15 т/ч
Сведения о балансе производительности Водоподготовительных установок и
подпитки сети представлены в таблице 1-5
Таблица 1-5 Балансы теплоносителя на источниках теплоснабжения.
Наименование
Производительность
Назначение сети
Нормативная
котельной
ВПУ, М3/ч
среднечасовая подпитка
тепловой сети, м3/ч
Школа
-
отопительная
0,042
Горячего
0,15
водоснабжения
Центральная
-
отопительная
0,024
усадьба
Гавриловка
-
отопительная
0,01
1.7.
Топливные балансы источников тепловой энергии и
система обеспечения топливом.
Тепловые источники поселения используют в качестве топлива каменный уголь
теплотворной способностью
4600 ккал/кг. Резервное топливо на котельных
отсутствует.
Сведения о виде и расходов топлива в течение календарного года источников
теплоснабжения поселения представлены в таблице 1-5
Таблица 1-5 Годовые расходы топлива на источниках теплоснабжения
Годовой расход
Источник
Вид основного
Размерность
топлива, тонн в
теплоснабжения
топлива
год
Центральная усадьба
Каменный уголь
Тонн /год
300
Школа
Каменный уголь
Тонн /год
580
Гавриловка
Каменный уголь
Тонн /год
350
1.8.
Надежность теплоснабжения.
Централизованное теплоснабжение потребителей тепловой энергии
осуществляется от угольных котельных. Располагаемая мощность котельных
превышает подключенную тепловую нагрузку, что свидетельствует о достаточной
степени надежности источников теплоснабжения. Значительно снижает степень
надежности системы отсутствие на котельной резервного вида топлива.
Тепловая сеть выполнена по большей части в надземном исполнении, что
значительно, облегчает обнаружение дефектов (течей, порывов) и сокращает время
устранения. Наличие секционирующей арматуры на магистральных сетях также
позволяет свести к минимуму временные затраты на устранение дефектов сети.
Основным фактором, снижающим надежность теплоснабжения потребителей,
является отсутствие химической водоподготовки теплоносителя на котельных
снижает эффективность нагрева и теплоотдачи, повышает вероятность аварий
вследствие внутренней коррозии.
Согласно представленным в приложении
1 гидравлическим расчетам,
Значительная часть сетей имеет значительно больший диаметр, чем необходимо для
прохождения расчетных расходов теплоносителя. Данное обстоятельство негативно
сказывается на надежности теплоснабжения по следующим причинам:
Большие диаметры, а следовательно большие объемы трубопроводов
увеличивают время опорожнения трубопроводов в случае аварий, и соответсвенно,
продолжительность восстановительных работ.
Большие диаметры увеличивают продолжительность прохождения
теплоносителя от источника теплоснабжения до потребителя, вследствие чего
теплоноситель «выстывает» и попадет в теплопотребляющие установки потребителей
с температурой ниже требуемой, что ухудшает качество теплоснабжения.
1.9.
Цены (тарифы) в сфере теплоснабжения.
Тарифы на тепловую энергию для организаций осуществляющих услуги
теплоснабжения в муниципальном образовании утверждаются на календарный год
соответствующим приказом службы Республики Коми по тарифам.
ООО «Сыктывдинская тепловая компания» образована в 2012 году, поэтому
сведения о тарифах представленные в таблице 1-5 лишь за 2013 год.
Тарифы установлены в одноставочном исчислении.
Таблица 1-5 Тарифы на тепловую энергию в 2013 году, руб./Гкал.
2013
Группы потребителей
с 01.01
с 01.07
Тариф на тепловую энергию в горячей воде
1833,11
1933,59
* тарифы указаны без учета налога на добавочную стоимость
1.10. Описание
существующих
технических
и
технологических проблем в системах теплоснабжения поселения.
В системе централизованного теплоснабжения муниципального образования
выявлены следующие недостатки, препятствующие надежному и экономичному
функционированию системы:
Отсутствие химической обработки воды используемой для подпитки
тепловых сетей на котельных.
Отсутствие резервного вида топлива на котельных;
Отсутствие коммерческого учета отпуска теплоносителя на источниках
теплоснабжения;
Значительные превышение диаметров трубопроводов относительно
оптимальных значений.
Значительные потери тепловой энергии при перекачке теплоносителя (20%
и более относительного полезного теплоотпуска).
2. Перспективное потребление тепловой энергии на цели теплоснабжения.
Плановый полезный отпуск тепловой энергии в году предшествующем
разработке схемы составил 2,1 тыс. Гкал.
Утвержденный генеральный план поселения отсутствует.
Согласно сведениям, предоставленным администрацией поселения, в
ближайшее время отсутствуют планы строительства жилого или административного
жилого фонда и промышленных объектов. По сведениям теплоснабжающей
организации, выданные технические условия на подключение к сетям
централизованного теплоснабжения отсутствуют.
На основании вышеизложенного для разработки схемы теплоснабжения
принято, что перспективная тепловая нагрузка в течение расчетных периодов схемы
теплоснабжения равна нулю, а суммарная нагрузка централизованного
теплоснабжения на расчетные периоды останется на существующем уровне.
3. Перспективные балансы тепловой мощности источников тепловой энергии и
тепловой нагрузки Перспективные балансы тепловой мощности источников
тепловой энергии и тепловой нагрузки.
. Сведения о балансах тепловой мощности и перспективной тепловой нагрузки на
расчетные периоды представлены в таблице 3-1.
Таблица 3-1 Балансы тепловой энергии источников теплоснабжения.
Наименование
Установленная
Тепловая нагрузка зоне действия источника, Гкал/ч
мощность,
2014
2019
2024
2029
Гкал/ч
Котельная
1,392
0,185
0,185
0,185
0,185
Центральная
Усадьба
2,2
0,483
0,483
0,483
0,483
Котельная Школа
Котельная
1,14
0,0941
0,0941
0,0941
0,0941
Гавриловка
ВСЕГО
4,732
0,762
0,762
0,762
0,762
Тепловая нагрузка централизованного теплоснабжения на расчетные периоды в
поселении останется на существующем уровне. Дополнительного ввода котельных
мощностей не на период разработки схемы не потребуется.
4. Перспективные балансы производительности водоподготовительных
установок
и
максимального
потребления
теплоносителя
теплопотребляющими установками потребителей.
Развитие централизованного теплоснабжения в поселении не предусматривает
увеличение тепловой нагрузки централизованного теплоснабжения.
В связи с отсутствием изменений тепловой нагрузки централизованного
теплоснабжения не претерпят существенных изменений и затраты теплоносителя для
подпитки тепловых сетей централизованного теплоснабжения.
Производительность водоподготовительных установок для котельных
поселения, обеспечивающих централизованное отопление без горячего
водоснабжения, согласно нормативно-технической документации (СНиП 41-02-2003
«Тепловые сети») должна составлять 0,75 % от водяного объема трубопроводов и
абонентских установок, что составляет для котельных
Центральная усадьба
0,036 м3 в час,
Школа
0,015 м3 в час( с учетом ГВС)
Для обеспечения химической подготовки теплоносителя для системы
централизованного теплоснабжения рекомендуется установка системы химической
дегазации исходной городской воды на базе химических реагентов- комплексонов.
Предпочтительная производительность установки химической дегазации - 0,5 м3 в
час.
Сведения о балансах теплоносителя на котельных по расчетным периодам
представлены в таблице 4-1.
Таблица 4-1 Сведения о балансах теплоносителя на котельных по расчетным
периодам
Котельная Центральная усадьба
Котельная Школа
Наименов
ание
Производительн
Среднечасовая
Производительн
Среднечасовая
ость ВПУ, м3
подпитка сети, м3
ость ВПУ, м3
подпитка сети, м3
2014
-
0,024
-
0,192
2019
0,5
0,016
0,5
0,173
2024
0,5
0,015
0,5
0,167
2029
0,5
0,015
0,5
0,167
5. Предложения по строительству, реконструкции и техническому
перевооружению источников тепловой энергии.
Развитие теплоснабжения в поселении в пятнадцатилетний период не
предполагает возрастания тепловой нагрузки централизованного теплоснабжения.
Установленная тепловая мощность котельных позволяет произвести
требуемый объем тепловой энергии для теплоснабжения подключенных к
централизованному теплоснабжению потребителей. Однако следует отметить, что
зоны теплоснабжения существующих котельных характеризуются низкой плотностью
тепловой нагрузки, вследствие чего потери тепловой энергии через наружные
поверхности трубопроводов, а также затраты электроэнергии на перекачку
теплоносителя достаточно велики относительно полезного отпуска тепловой энергии.
Данные факторы, а также значительный износ существующего оборудования
котельных, являются основой для рассмотрения вопроса о децентрализации
теплоснабжения.
Ниже приведены основания для реконструкции теплоисточников.
Котельная Гавриловка
Обеспечивает теплоснабжение двух многоквартирных жилых домов
подключенной тепловой нагрузкой 0,0941 Гкал/ч. Теплоснабжение осуществляется по
теплой сети диаметром Dy100 общей протяженностью 324 метра в двухтрубном
исчислении. В качестве альтернативы существующему положению предлагается
рассмотреть консервацию существующего источника с переводом тепловой нагрузки
на индивидуальные источники теплоснабжения на базе электрических котлов,
расположенных в отапливаемых зданиях или непосредственной близости от них.
В таблице 5-1 приведен оценочный расчет совокупных затрат на топливо и
электроэнергию при децентрализации теплоснабжения.
Вариант
1 описывает существующее положение с централизованным
источником теплоснабжения.
Вариант
2 предусматривает консервацию существующего источника и
установку электрокотлов в отапливаемых зданиях или непосредственной близости от
них. Графа 1 учитывает затраты на энергетические ресурсы, в случае если новые
котельные остаются на балансе теплоснабжающей организации и оплата
электроэнергии будет осуществляться по свободным ценам. Графа 2 учитывает
затраты на энергетические ресурсы в том случае, если собственниками
электрокотельных станут жители домов и оплата электроэнергии будет
осуществляться по тарифам для населения (Тариф для населения сельских поселений
Р. Коми в зданиях с электроплитами и электрокотлами с 1 июля 2013 года 2,53 днем,
1,37 ночью).
Таблица
5-1 Анализ затрат на энергетические ресурсы существующего
источника Гавриловка и децентрализованных индивидуальных источников.
Вариант 1
Вариант 2
Наименование показателя
тонн
тыс кВт*ч
1
2
Подключенная нагрузка, Гкал/ч
0,0941
Годовое потребление, Гкал/год
306
254,9
Потери в сетях, Гкал/год
70
0
Собственные нужды котельной
10,8
0
Производство тепловой энергии, Гкал/год
386,8
254,9
Годовое потребление топлива
350
296,415
Стоимость единицы покупки энергоресурса
(топлива) , рублей
2760
4000
2143,3
Совокупные затраты на топливо, тыс. рублей
966
1185,66
635,3
Затраты электроэнергии на перекачку теплоносителя,
тыс. рублей
75,8
-
-
Суммарные затраты в год, тыс. рублей
1041,8
1185,66
635,3
Приведенные результаты расчетов показывают, что вариант децентрализации
теплоснабжения индивидуальными электрокотлами при передаче их на баланс
теплоснабжающей организации по стоимости затрачиваемых энергоресурсов
превышает показатели существующего централизованного источника. Однако
децентрализация теплоснабжения в данном случае позволяет сократить другие статьи
затрат, такие как затраты на оплату труда постоянного оперативного персонала,
затраты на текущий и капитальный ремонт изношенного оборудования котельной и
тепловых сетей.
При той же децентрализации системы теплоснабжения и оплаты за
энергетические по тарифам для населения эффект сокращения затрат составит около
40%.
Таким образом, в схеме теплоснабжения принимаются к реализации
следующие мероприятия:
консервация источника теплоснабжения котельной Гавриловка;
установка децентрализованного источника тепловой энергии на базе
электрокотлов мощностью не менее 40 кВт в жилом доме №1;
установка децентрализованного источника тепловой энергии на базе
электрокотлов мощностью не менее 80 кВт в жилом доме №2;
Котельная Центральная усадьба
По результатам расчетов, аналогичных приведенным в таблице 5-1 для
источника теплоснабжения котельной Центральная усадьба и отдельных
потребителей в зоне действия теплоисточника, сделаны следующие выводы:
Перевод
существующих
потребителей
централизованного
теплоснабжения ввиду более высокой плотности распределения
тепловой нагрузки в полном объеме не целесообразен.
Перевод удаленного от основной зоны теплоснабжения здания столовой
на децентрализованное отопление от электрокотлов является
экономически
обоснованным.
Необходимая
мощность
электрокотельной 30 кВт.
На котельной необходимо установить прибор учета отпускаемой
тепловой энергии
На котельной необходимо установить систему водоподготовки
подпиточной воды производительностью 0,5 м3 в час.
Котельная Школа
По результатам расчетов, аналогичных приведенным в таблице 5-1 для
источника теплоснабжения котельной Школа и отдельных потребителей в зоне
действия теплоисточника, сделаны следующие выводы:
Перевод
существующих
потребителей
централизованного
теплоснабжения, ввиду более высокой плотности распределения
тепловой нагрузки, в полном объеме не целесообразен;
Перевод удаленных от основной зоны теплоснабжения здания очистных
сооружений и водобашни на децентрализованное отопление от
электрокотлов является экономически обоснованным. Необходимая
мощность децентрализованного теплоснабжения 80 кВт;
На котельной необходимо установить прибор учета отпускаемой
тепловой энергии
На котельной необходимо установить систему водоподготовки
подпиточной воды производительностью 0,5 м3 в час.
Мощности источников теплоснабжения поселения на период разработки схемы
представлены в таблице 5-2
Таблица 5-2 Установленная мощность источников теплоснабжения.
Установленная мощность источника, Гкал/ч
Источник
теплоснабжения
2014
2019
2024
2029
Котельная Центральная
1,392
1,392
1,392
1,392
усадьба
2,2
2,2
2,2
2,2
Котельная Школа
1,14
Котельная Гавриловка
-
-
-
Децентрализованное
теплоснабжение в зоне
0,00121
0,00121
0,00121
действия котельной
Центральная Усадьба
Децентрализованное
теплоснабжение в зоне
-
0,068
0,068
0,068
действия котельной
Школа
Децентрализованное
теплоснабжение в зоне
0,0941
0,0941
0,0941
действия котельной
Гавриловка
6. Предложения по строительству и реконструкции тепловых сетей и
сооружений на них.
В связи с частичной децентрализацией теплоснабжения в поселении на тепловых
сетях необходимо реализовать следующие мероприятия:
До 2019 года.
Консервация тепловых сетей котельной Гавриловка диаметром dy100
длиной 324 метра в полном объеме;
Консервация участка сетей от котельной Школа до очистных сооружений
диаметром dy100 длиной 297 метров;
Консервация участка сетей от узла 1 до здания столовой dy70 длиной
80
метров котельной Центральная усадьба:
В период с 2020 до 2024 года
Реконструкция тепловых сетей с уменьшением диаметра от узла 4 до
потребителей общежитие и жилой дом котельной Школа на диаметр
dy50 длиной 124 метра.
Реконструкция тепловых сетей с уменьшением диаметра от узла 1 до
потребителей жилых домов котельной Центральная усадьба на диаметр
dy50 длиной 106 метров.
7. Перспективные топливные балансы
В настоящее время на котельных поселения в качестве топлива
используется каменный уголь. Сокращение потребление топлива, относительно
существующего положения обусловлено в децентрализацией теплоснабжения части
потребителей, и сокращении потерь тепловой энергии в демонтируемых и
реконструируемых сетях.
Сведения о требуемом количестве топлива в натуральном и условном
выражении представлены в таблице 7-1.
Таблица 7-1 Количество используемого топлива источником централизованного
теплоснабжения.
Наименование
зоны
Наименование
теплоснабжения
котельной
ед. измерения
2014
2019
2024
2029
Котельная
Центральная
Тонн, кам.
Центральная
Усадьба
Уголь
300
289,5
275,1
272,7
усадьба
столовая
Тыс. кВт*ч
-
5,6
5,6
5,6
Котельная
Тонн, кам.
Школа
Уголь
580
464,4
382,0
313,6
Очистные
Школа
сооружения
Тыс. кВт*ч
-
214,2
214,2
214,2
Котельная
Тонн, кам.
Гавриловка
Уголь
350
Котельная
жилой дом 1
Тыс. кВт*ч
-
102,1
102,1
102,1
Котельная
Гавриловка
жилой дом 2
Тыс. кВт*ч
194,4
194,4
194,4
Тонн, кам.
Уголь
1230
753,9
657,0
586,3
Всего в натуральном выражении
Тыс. кВт*ч
-
516,2
516,2
516,2
Всего в условном выражении
т.у.т
808,3
558,9
495,2
448,7
8. Обоснование инвестиций в строительство, реконструкцию и техническое
перевооружение.
Инвестиции в систему теплоснабжения представлены в таблице 8-1.
Таблица 8-1 Инвестиции в источники теплоснабжения, тыс. рублей. Вариант 1
Инвестиции, тыс. рублей
До 2019г
2020-2024г
2025-2029
Установка прибора учета отпуска тепловой
300
энергии на котельной Школа
Установка прибора учета отпуска тепловой
420
энергии на котельной Центральная усадьба
Установка ВПУ на базе комплексон 6М на
230
котельной Школа
Установка ВПУ на базе комплексон 6М на
230
котельной Центральная усадьба
Строительство котельной Жилой №1
280
Гавриловка 40 кВт*ч
Строительство котельной Жилой №2,
420
Гавриловка 80 кВт*ч
Строительство котельной столовая,
260
Палевицы , 30 кВт
Строительство котельной очистные
420
сооружения, Палевицы , 80 кВт
Перекладка сетей котельной Школа с Dy 100
503
на Dy 50 длиной 124 метров
Перекладка сетей котельной Центральная
417
усадьба с Dy 70 на Dy 50 длиной 106 метров
ИТОГО
2560
920
9. Оценка надежности теплоснабжения
Способность проектируемых и действующих источников теплоты,
тепловых сетей и в целом системы теплоснабжения обеспечивать в течение
заданного времени требуемые режимы, параметры и качество теплоснабжения
(отопления, вентиляции, горячего водоснабжения, а также технологических
потребностей предприятий в паре и горячей воде) следует определять по трем
показателям (критериям):
вероятности безотказной работы;
коэффициенту готовности;
живучести [Ж].
Мероприятия для обеспечения безотказности тепловых сетей
резервирование магистральных тепловых сетей между радиальными
теплопроводами;
достаточность диаметров выбираемых при проектировании новых или
реконструируемых существующих теплопроводов для обеспечения резервной
подачи теплоты потребителям при отказах;
очередность ремонтов и замен теплопроводов, частично или
полностью утративших свой ресурс;
необходимость проведения работ по дополнительному утеплению
зданий.
Готовность системы к исправной работе характеризуется по числу часов
ожидания готовности: источника теплоты, тепловых сетей, потребителей теплоты,
а также
- числу часов нерасчетных температур наружного воздуха в данной
местности.
Живучесть системы характеризует способность системы сохранять свою
работоспособность в аварийных
(экстремальных) условиях, а также после
длительных (более 54 ч) остановок.
Существующая система теплоснабжения в поселении соответствует
требованиям критериев надежности.
10.Обоснование предложения по определению единой теплоснабжающей
организации
Решение по установлению единой теплоснабжающей организации
осуществляется на основании критериев определения единой теплоснабжающей
организации, установленных в правилах организации теплоснабжения,
утверждаемых Правительством Российской Федерации.
В соответствии со статьей
2 пунктом
28 Федерального закона
190
«О
теплоснабжении»:
«Единая теплоснабжающая организация в системе
теплоснабжения
(далее
-
единая теплоснабжающая организация)
-
теплоснабжающая организация, которая определяется в схеме теплоснабжения
федеральным органом исполнительной власти, уполномоченным Правительством
Российской Федерации на реализацию государственной политики в сфере
теплоснабжения
(далее
-
федеральный орган исполнительной власти,
уполномоченный на реализацию государственной политики в сфере
теплоснабжения), или органом местного самоуправления на основании критериев и
в порядке, которые установлены правилами организации теплоснабжения,
утвержденными Правительством Российской Федерации».
В соответствии со статьей
6 пунктом
6 Федерального закона
190
«О
теплоснабжении»:
«К полномочиям органов местного самоуправления поселений, городских
округов по организации теплоснабжения на соответствующих территориях
относится утверждение схем теплоснабжения поселений, городских округов с
численностью населения менее пятисот тысяч человек, в том числе определение
единой теплоснабжающей организации»
Предложения по установлению единой теплоснабжающей организации
осуществляются на основании критериев определения единой теплоснабжающей
организации, установленных в правилах организации теплоснабжения,
утверждаемых Правительством Российской Федерации. Предлагается использовать
для этого нижеследующий раздел проекта Постановления Правительства
Российской Федерации «Об утверждении правил организации теплоснабжения»,
предложенный к утверждению Правительством Российской Федерации в
соответствии со статьей 4 пунктом 1 ФЗ-190
«О теплоснабжении»:
Критерии и порядок определения единой теплоснабжающей организации:
1. Статус единой теплоснабжающей организации присваивается органом
местного самоуправления или федеральным органом исполнительной власти (далее
- уполномоченные органы) при утверждении схемы теплоснабжения поселения,
городского округа, а в случае смены единой теплоснабжающей организации - при
актуализации схемы теплоснабжения.
2. В проекте схемы теплоснабжения должны быть определены границы зон
деятельности единой теплоснабжающей организации (организаций). Границы зоны
(зон) деятельности единой теплоснабжающей организации
(организаций)
определяются границами системы теплоснабжения, в отношении которой
присваивается соответствующий статус. В случае, если на территории поселения,
городского округа существуют несколько систем теплоснабжения, уполномоченные
органы вправе:
-определить единую теплоснабжающую организацию (организации) в каждой
из систем теплоснабжения, расположенных в границах поселения, городского
округа;
-определить на несколько систем теплоснабжения единую теплоснабжающую
организацию, если такая организация владеет на праве собственности или ином
законном основании источниками тепловой энергии и (или) тепловыми сетями в
каждой из систем теплоснабжения, входящей в зону её деятельности.
3. Для присвоения статуса единой теплоснабжающей организации впервые на
территории поселения, городского округа, лица, владеющие на праве
собственности или ином законном основании источниками тепловой энергии и
(или) тепловыми сетями на территории поселения, городского округа вправе подать
в течение одного месяца с даты размещения на сайте поселения, городского округа,
города федерального значения проекта схемы теплоснабжения в орган местного
самоуправления заявки на присвоение статуса единой теплоснабжающей
организации с указанием зоны деятельности, в которой указанные лица планируют
исполнять функции единой теплоснабжающей организации. Орган местного
самоуправления обязан разместить сведения о принятых заявках на сайте
поселения, городского округа.
4. В случае, если в отношении одной зоны деятельности единой
теплоснабжающей организации подана одна заявка от лица, владеющего на праве
собственности или ином законном основании источниками тепловой энергии и
(или) тепловыми сетями в соответствующей системе теплоснабжения, то статус
единой теплоснабжающей организации присваивается указанному лицу. В случае,
если в отношении одной зоны деятельности единой теплоснабжающей организации
подано несколько заявок от лиц, владеющих на праве собственности или ином
законном основании источниками тепловой энергии и (или) тепловыми сетями в
соответствующей системе теплоснабжения, орган местного самоуправления
присваивает статус единой теплоснабжающей организации в соответствии с
критериями настоящих Правил.
5. Критериями определения единой теплоснабжающей организации являются:
1) владение на праве собственности или ином законном основании источниками
тепловой энергии с наибольшей совокупной установленной тепловой мощностью в
границах зоны деятельности единой теплоснабжающей организации или
тепловыми сетями, к которым непосредственно подключены источники тепловой
энергии с наибольшей совокупной установленной тепловой мощностью в границах
зоны деятельности единой теплоснабжающей организации;
2) размер уставного (складочного) капитала хозяйственного товарищества или
общества, уставного фонда унитарного предприятия должен быть не менее
остаточной балансовой стоимости источников тепловой энергии и тепловых сетей,
которыми указанная организация владеет на праве собственности или ином
законном основании в границах зоны деятельности единой теплоснабжающей
организации. Размер уставного капитала и остаточная балансовая стоимость
имущества определяются по данным бухгалтерской отчетности на последнюю
отчетную дату перед подачей заявки на присвоение статуса единой
теплоснабжающей организации.
6.
В случае если в отношении одной зоны деятельности единой
теплоснабжающей организации подано более одной заявки на присвоение
соответствующего статуса от лиц, соответствующих критериям, установленным
настоящими Правилами, статус единой теплоснабжающей организации
присваивается организации, способной в лучшей мере обеспечить надежность
теплоснабжения в соответствующей системе теплоснабжения. Способность
обеспечить надежность теплоснабжения определяется наличием у организации
технических возможностей и квалифицированного персонала по наладке,
мониторингу, диспетчеризации, переключениям и оперативному управлению
гидравлическими режимами, и обосновывается в схеме теплоснабжения.
7. В случае если в отношении зоны деятельности единой теплоснабжающей
организации не подано ни одной заявки на присвоение соответствующего статуса,
статус единой теплоснабжающей организации присваивается организации,
владеющей в соответствующей зоне деятельности источниками тепловой энергии и
(или) тепловыми сетями, и соответствующей критериям настоящих Правил.
8.
Единая теплоснабжающая организация при осуществлении своей
деятельности обязана:
а) заключать и надлежаще исполнять договоры теплоснабжения со всеми
обратившимися к ней потребителями тепловой энергии в своей зоне деятельности;
б) осуществлять мониторинг реализации схемы теплоснабжения и подавать в
орган, утвердивший схему теплоснабжения, отчеты о реализации, включая
предложения по актуализации схемы теплоснабжения;
в)
надлежащим образом исполнять обязательства перед иными
теплоснабжающими и теплосетевыми организациями в зоне своей деятельности;
г) осуществлять контроль режимов потребления тепловой энергии в зоне своей
деятельности.
В настоящее время ООО "Сыктывдинская тепловая компания» является
единственной теплоснабжающей организацией и отвечает требованиям критериев
по
определению
единой
теплоснабжающей
организации.
Приложение 1 Пьезометрические графики режима работы тепловых сетей на
расчетные расходы теплоносителя.
Рисунок 1
Пьезометрический график от котельной Центральная усадьба до
потребителя
Рисунок 2
Пьезометрический график от котельной Центральная усадьба до
потребителя Дом 4
Рисунок 3
Пьезометрический график от котельной Центральная усадьба до
потребителя Дом 2
Рисунок 4
Пьезометрический график от котельной Школа до потребителя
очистные сооружения
Рисунок 5
Пьезометрический график от котельной Школа до потребителя Жилой
дом
Рисунок 6
Пьезометрический график от котельной Гавриловка до потребителя
Дом 1
Рисунок 7
Пьезометрический график от котельной Гавриловка до потребителя
Дом 2





















//////////////////////////////////////////
