REC25 ВАКУУМНЫЙ РЕКЛОУЗЕР. Руководство по эксплуатации (Версия 7.0)
REC25
ВАКУУМНЫЙ РЕКЛОУЗЕР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Применение для секционирования
ВЛ 20 кВ
TER_RecDoc_UG_3
Версия 7.0
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
5
1.1. Общие сведения
5
1.2. Требования к уровню подготовки обслуживающего персонала
6
2. ПРИНЯТЫЕ СОКРАЩЕНИЯ
7
3. ОПИСАНИЕ И РАБОТА
8
3.1. Состав продукта и структура условных обозначений
8
3.1.1. Состав продукта
8
3.1.2. Структура условных обозначений
10
3.2. Технические характеристики
11
3.2.1. Основные характеристики
11
3.2.2. Система измерения
12
3.2.3. Система питания
13
3.2.4. Интерфейсы передачи данных
13
3.2.5. Защиты и автоматика
15
3.3. Конструкция и принцип действия
17
3.3.1. Конструкция
17
3.3.1.1. Коммутационный модуль
17
3.3.1.2. Шкаф управления
18
3.3.1.3. Соединительное устройство
23
3.3.2. Принцип действия
23
3.3.2.1. Отключение
23
3.3.2.2. Включение
24
3.4. Маркировка и пломбирование
24
3.4.1. Маркировка
24
3.4.2. Пломбирование
25
3.4.2.1. Коммутационный модуль
25
3.4.2.2. Блок управления
25
4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
26
4.1. Интерфейсы управления
26
4.1.1. Общие сведения
26
4.1.2. Панель управления
26
4.1.3. TELARM Lite
28
4.1.4. Модуль дискретных входов/выходов
29
4.2. Оперативные переключения
30
4.2.1. Переключения с панели управления
30
4.2.1.1. Включение
30
4.2.1.2. Отключение
30
4.2.2. Переключения из TELARM Lite
31
4.2.2.1. Последовательность действий
31
4.2.2.2. Подключение по USB
31
4.2.2.3. Подключение по Bluetooth
31
4.2.2.4. Контроль режима управления
32
4.2.2.5. Выполнение команд «Включить»/ «Отключить»
33
4.2.3. Переключения через модуль дискретных входов/выходов
33
4.2.4. Ручное отключение, механическая блокировка
34
4.2.5. Переключения из SCADA
35
4.3. Изменение настроек
35
4.3.1. Рекомендации по изменению настроек
35
4.3.2. Перечень возможных настроек
35
4.3.2.1. Защиты и автоматика
35
4.3.2.2. Связь, передача данных
41
4.3.2.3. Системные настройки
46

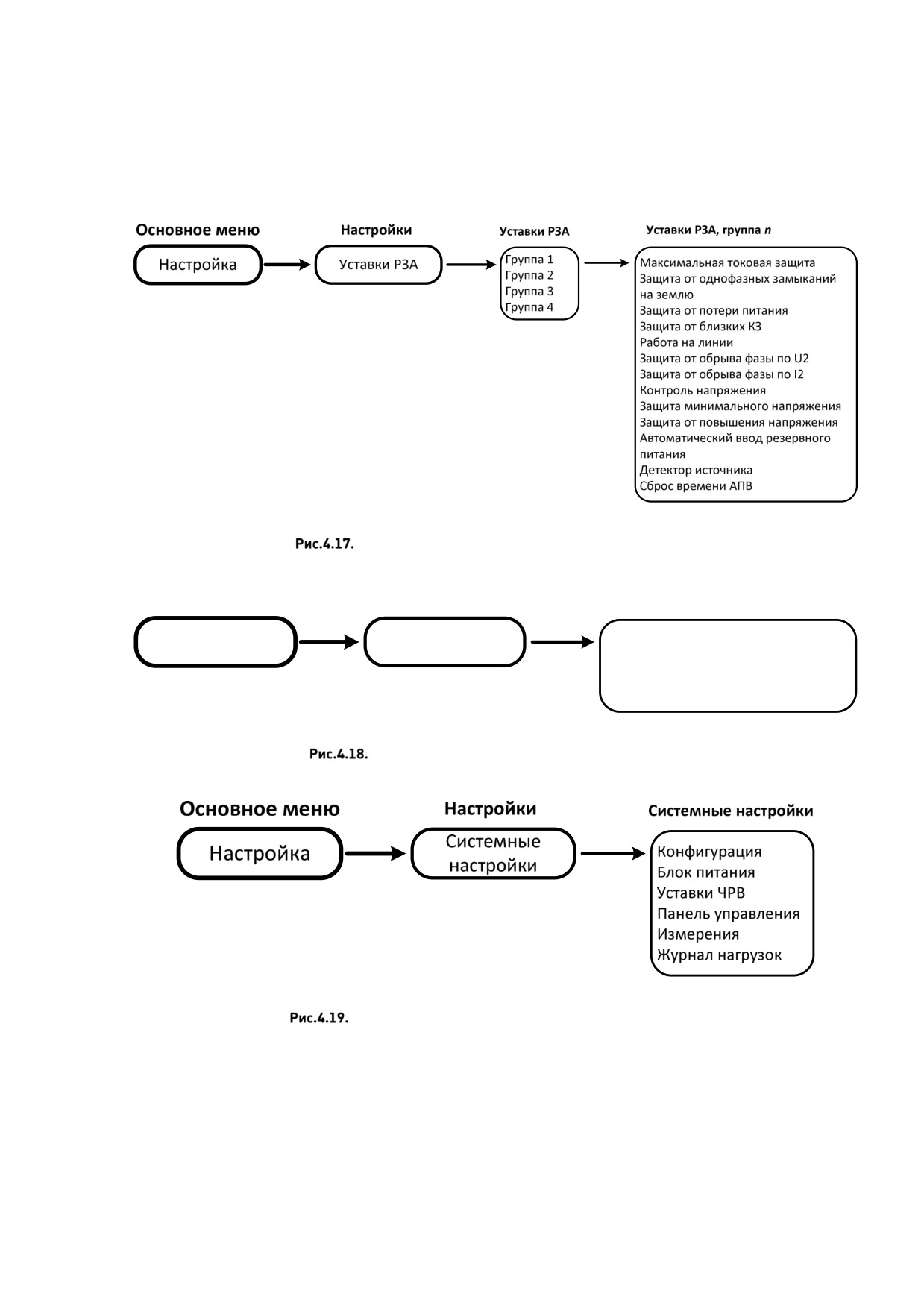

4.3.3. Изменение настроек с панели управления
48
4.3.4. Изменение настроек из TELARM Lite
50
4.3.4.1. Последовательность действий
50
4.3.4.2. Ввод уставок в TELARM Lite
50
4.3.4.3. Подключение к реклоузеру
51
4.3.4.4. Загрузка уставок в реклоузер
51
4.3.4.5. Контроль загруженных уставок
52
4.4. Работа с журналами
53
4.4.1. Перечень доступных журналов
53
4.4.2. Запрос журналов
57
4.4.3. Фильтр данных
57
4.4.3.1. Группировка данных по типу содержимого столбца
57
4.4.3.2. Сортировка
58
4.4.3.3. Быстрый фильтр по значению
58
4.4.4. Открытие журналов
58
4.5. Возможные неисправности и способы их устранения
58
4.5.1. Поиск неисправностей
58
4.5.2. Перечень возможных неисправностей главных цепей
58
4.5.3. Перечень возможных неисправностей во вторичных цепях
59
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
61
5.1. Сервисные операции с главными цепями
61
5.1.1. Общие требования
61

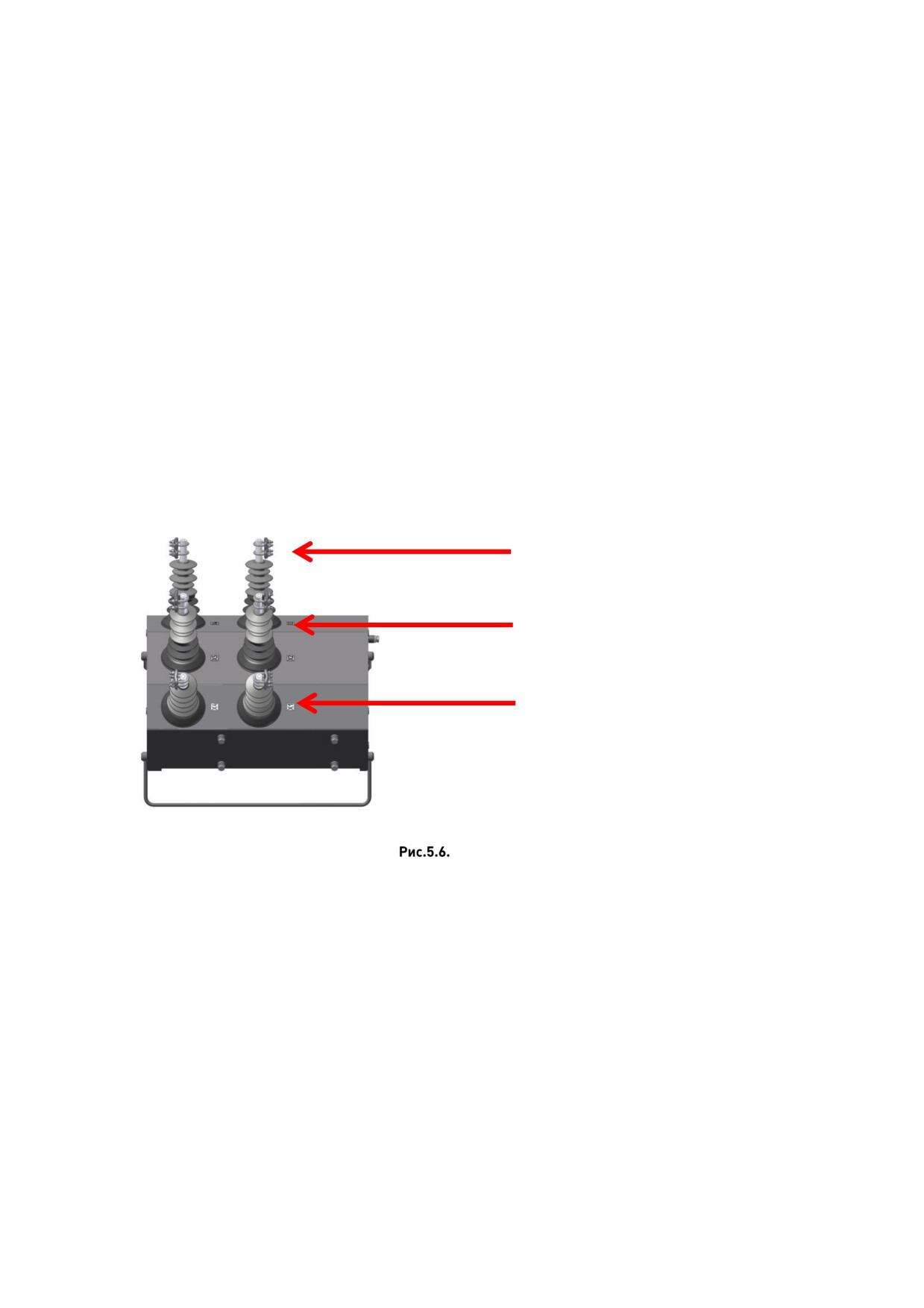

5.1.2. Особенности испытания изоляции переменным одноминутным напряжением 61
5.1.3. Особенности измерения переходного сопротивления
62
5.2. Сервисные операции с вторичными цепями
63
5.2.1. Настройка устройства обогрева
63
5.2.2. Регулировка контрастности панели управления
63
5.2.3. Очистка журналов
63
5.2.3.1. Очистка журналов с панели управления
63
5.2.3.2. Очистка журналов из TELARM Lite
63
5.3. Проверка работы направленных защит
64
5.3.1. Схема подключения
64
5.3.2. Последовательность проверки
64
5.4. Проверки
65
5.4.1. Система диагностики неисправностей
65
5.4.2. Контроль остаточного ресурса
65
5.4.3. Контроль заполнения журналов и их очистка
65
5.5. Замена аккумуляторной батареи
66
6. ТЕКУЩИЙ РЕМОНТ
67
7. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
67
7.1. Транспортировка
67
7.2. Хранение
67
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО ОБОРУДОВАНИЯ . 68
8.1. Гарантийные обязательства
68
8.2. Замена отказавшего оборудования
68
8.2.1. Общая информация
68

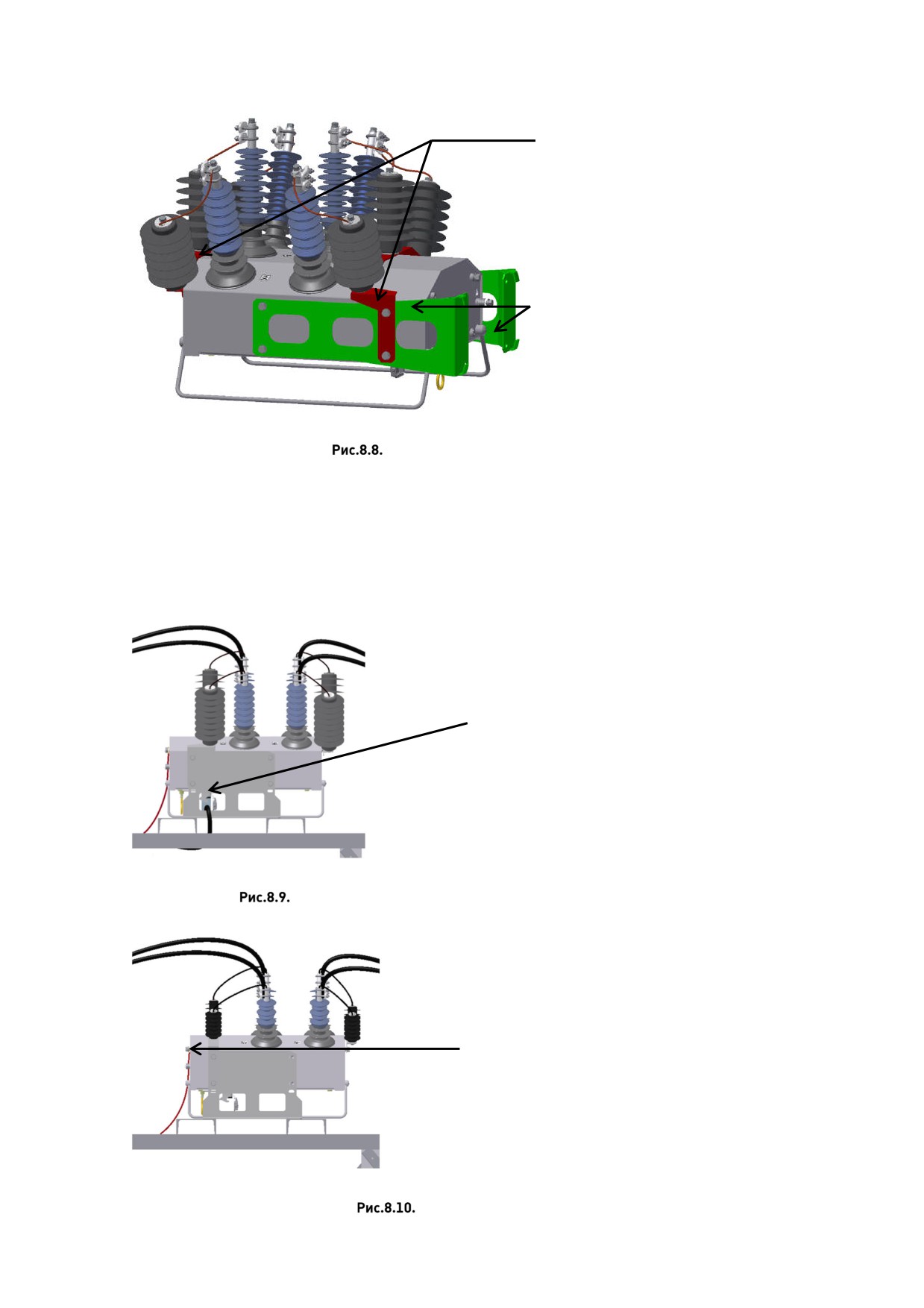

8.2.2. Замена коммутационного модуля, установленного на опоре
69
8.2.3. Замена коммутационного модуля, установленного на ОРУ
72
8.2.4. Замена соединительного устройства
74

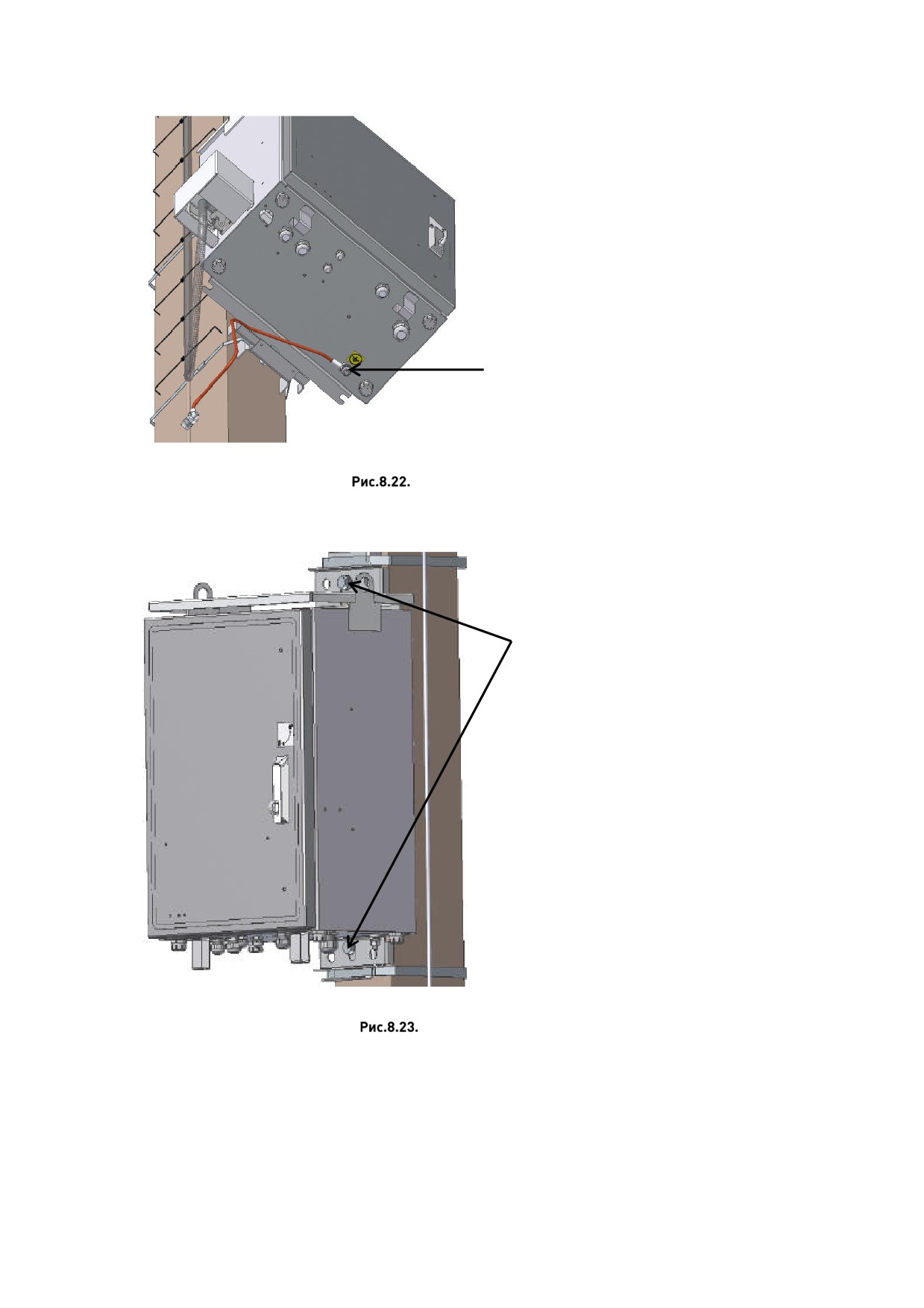

8.2.5. Демонтаж шкафа управления
75
8.2.6. Замена ТСН
78
8.2.7. Замена ОПН
79
9. УТИЛИЗАЦИЯ
81
1. ВВЕДЕНИЕ
1.1. Общие сведения
Настоящее Руководство по эксплуатации разработано для реклоузера
TER_Rec25_Al1_L5.
Реклоузер TER_Rec25_Al1_L5 предназначен для применения в воздушных
распределительных сетях трехфазного переменного тока с изолированной,
компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением
до
20 кВ в качестве автоматического пункта секционирования сети с несколькими
источниками питания.

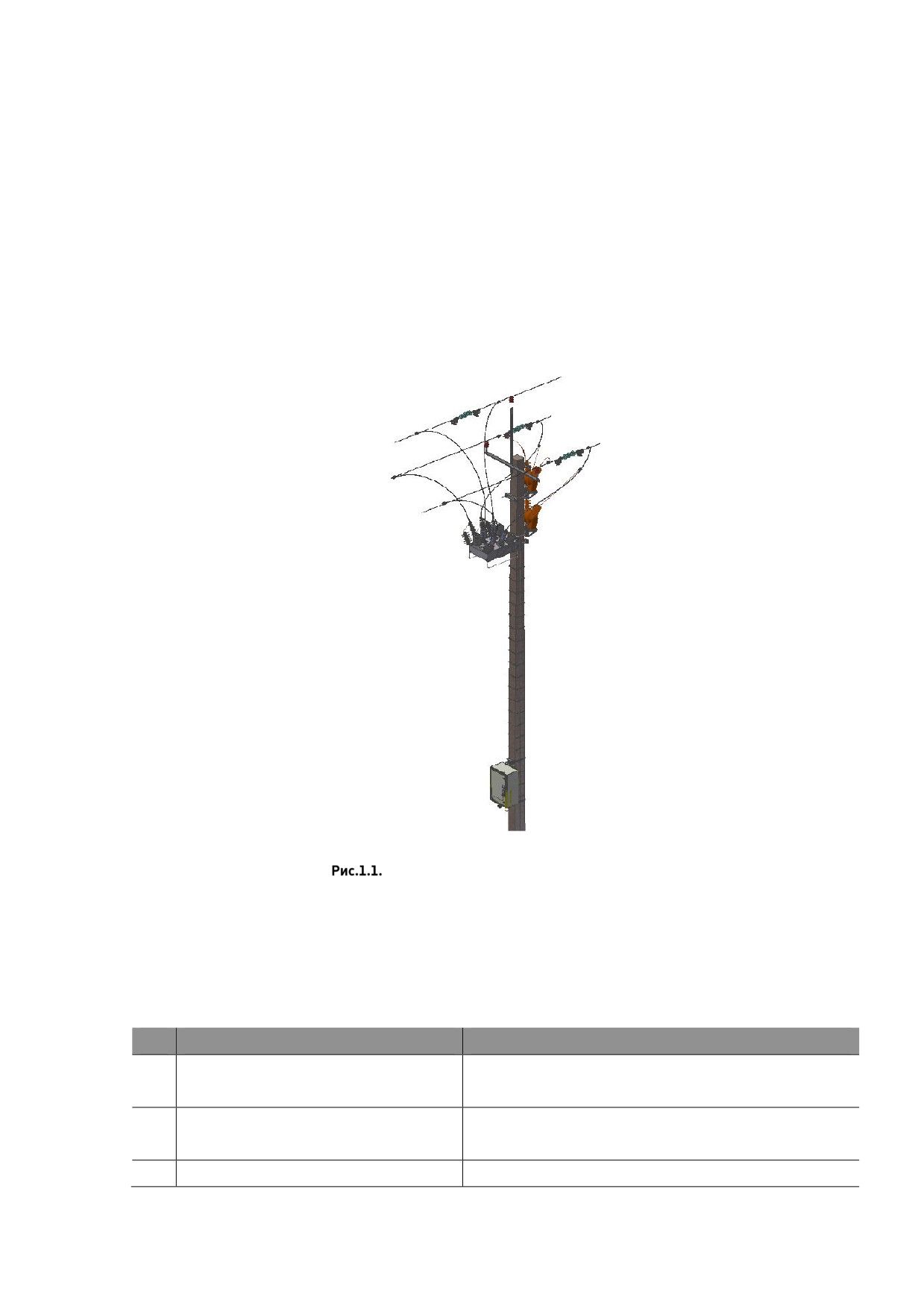

Общий вид реклоузера в эксплуатации показан на рис. 1.1.
Общий вид реклоузера TER_Rec25_Al1_L5
Руководство по эксплуатации предназначено для изучения и использования
оперативным и оперативно-ремонтным персоналом.
Кроме Руководства по эксплуатации для TER_Rec25_Al1_L5 разработана следующая
документация:
Таблица 1.1. Перечень документации
№
Наименование
Целевая аудитория
Персонал проектных организаций и технические
1
Техническая информация
специалисты сетевых компаний
Персонал монтажно-наладочных и ремонтных
2
Инструкция по монтажу и пусконаладке
организаций
3
Руководство пользователя TELARM Lite
Эксплуатационный персонал
1.2. Требования к уровню подготовки обслуживающего персонала
К работе с реклоузером TER_Rec25_Al1_L5 допускается оперативный и оперативно-
ремонтный персонал, изучивший настоящее Руководство по эксплуатации.
При необходимости обучение оперативного и оперативно-ремонтного персонала
проводится после завершения пусконаладочных работ.
Внеочередное обучение
производится по требованию Заказчика сотрудниками региональных представительств
компании «Таврида Электрик».
2. ПРИНЯТЫЕ СОКРАЩЕНИЯ
• CM - Control Module (модуль управления);
• SCADA
- Supervisory Control and Data Acquisition
(система диспетчерского
управления и сбора данных);
• TD - независимая характеристика срабатывания релейной защиты;
• TEL I - конфигурируемая характеристика срабатывания релейной защиты;
• АПВ - автоматическое повторное включение;
• ЗЗЗ - защита от замыкания на землю;
• КН - контроль напряжения;
• МДВВ - модуль дискретных входов/выходов;
• МТЗ - максимальная токовая защита;
• ОПН - ограничитель перенапряжений нелинейный;
• ПУ - панель управления;
• СУ - соединительное устройство.
• ТСН - трансформатор собственных нужд;
• УС - устройство связи;
• ЧАПВ - АПВ после частотной разгрузки;
3. ОПИСАНИЕ И РАБОТА
3.1. Состав продукта и структура условных обозначений
3.1.1. Состав продукта

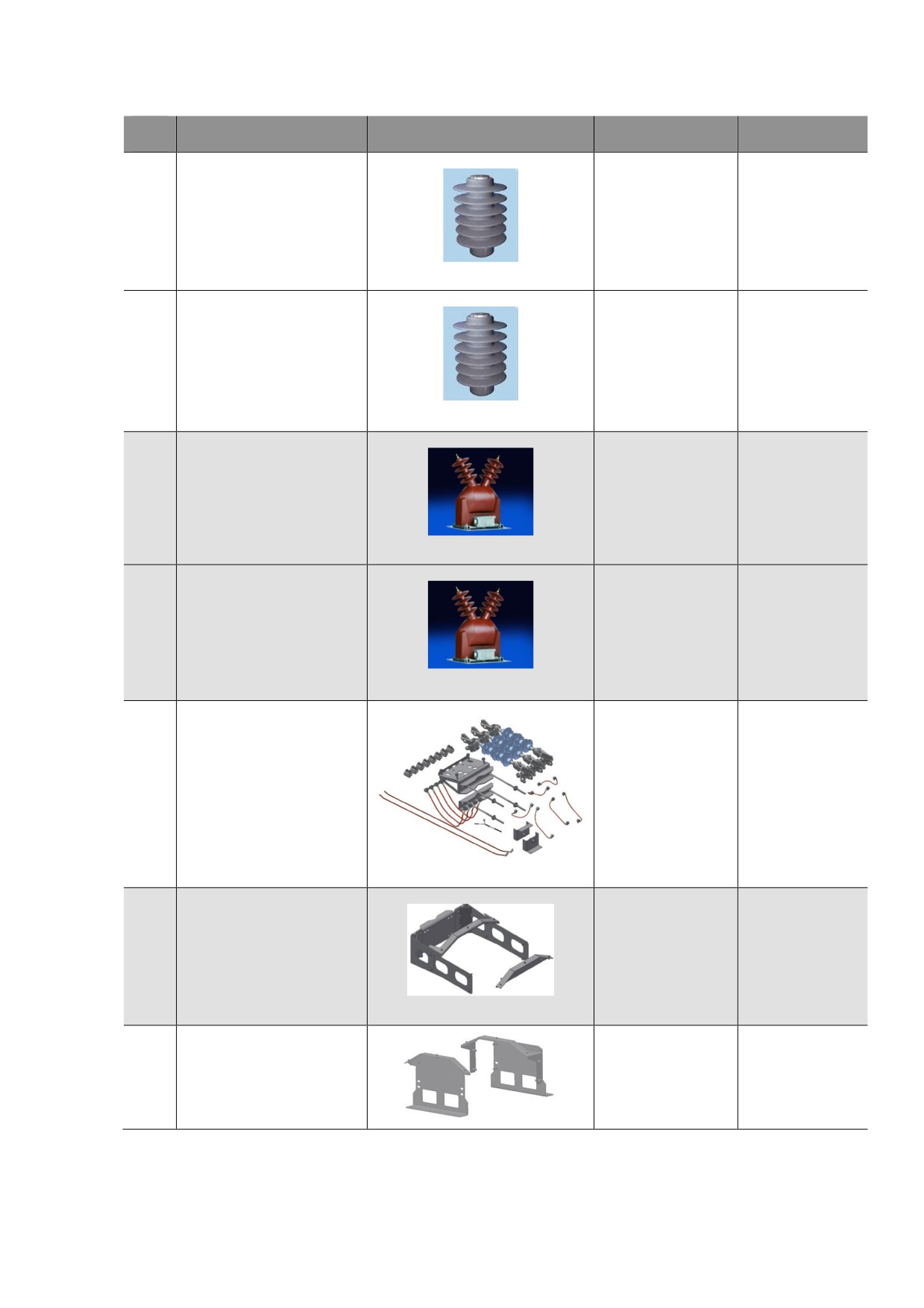

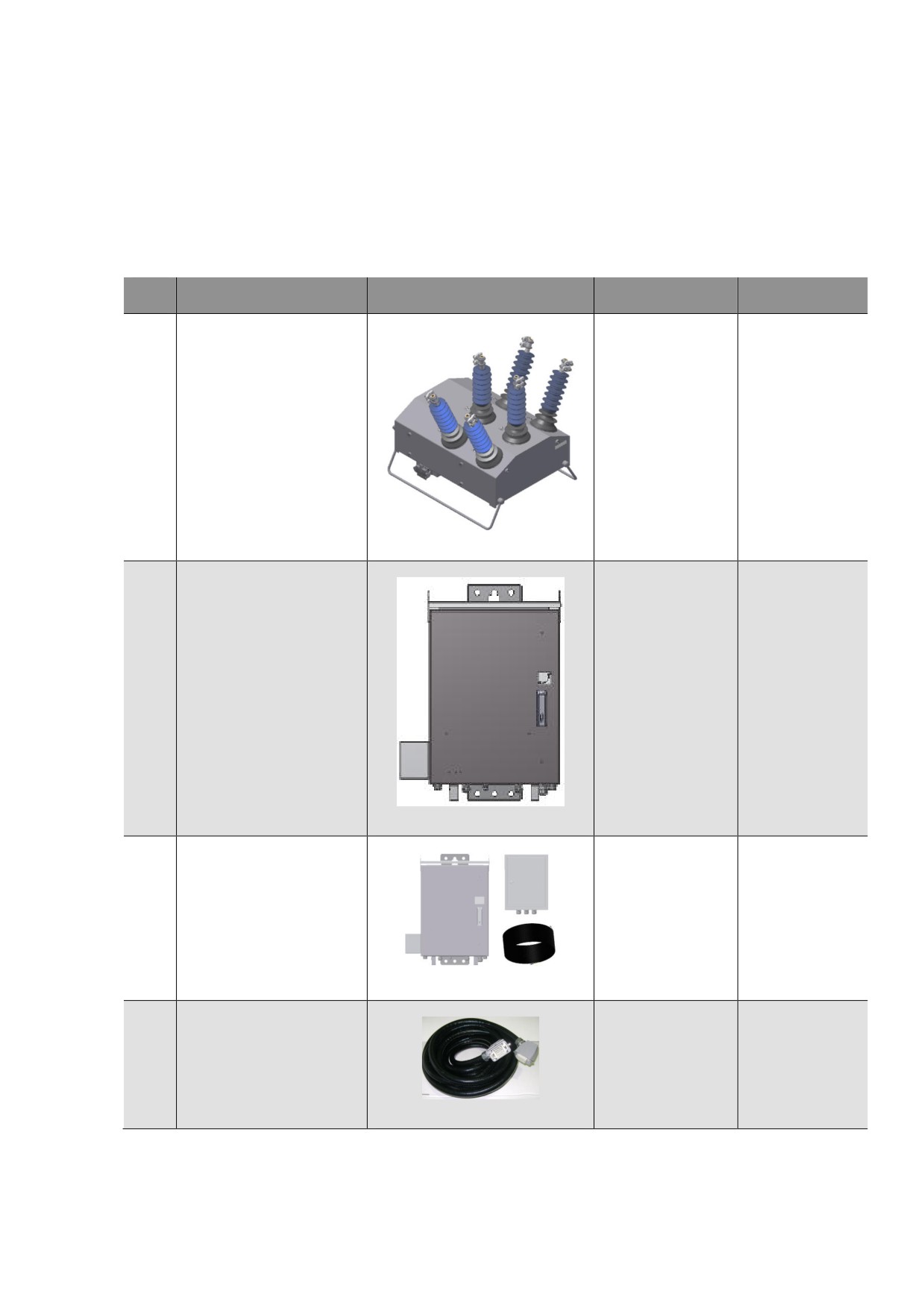

Состав продукта приведен в таблице 3.1.
Таблица 3.1. Состав реклоузера
№
Обозначение
Наименование
Кол-во
п/п
Коммутационный
1
OSM25_Al_1
1
модуль
Шкаф
2.1
TER_RecUnit_RC5_3
0 или 1
управления
Комплект шкафа
управления с
выносным
2.2
TER_RecKit_RC5_2
пунктом
0 или 1
дискретного
управления и
сигнализации
TER_RecUnit_Umbilical_
Соединительное
3
1
4(6)
устройство
№
Обозначение
Наименование
Кол-во
п/п
Ограничители
TER_RecComp_SA15_1
4.1
перенапряжений
0 или 6
(17.5)
15 кВ
Ограничители
4.2
TER_RecComp_SA15_1 (24)
перенапряжений
0 или 6
20 кВ
Трансформатор
TER_RecComp_VT25_1
5.1
собственных нужд
0, 1 или 2
(630_15_127)
15 кВ
Трансформатор
TER_RecComp_VT25_1
5.2
собственных нужд
0, 1 или 2
(630_20_127)
20 кВ
Монтажный
6
TER_RecMount_Rec25_1
комплект
1
реклоузера
Монтажный
TER_RecMount_OSM25_
комплект
7.1
0 или 1
1
коммутационного
модуля
Монтажный
комплект
TER_RecMount_
7.2
коммутационного
0 или 1
OSM25_2
модуля для
установки на ОРУ
№

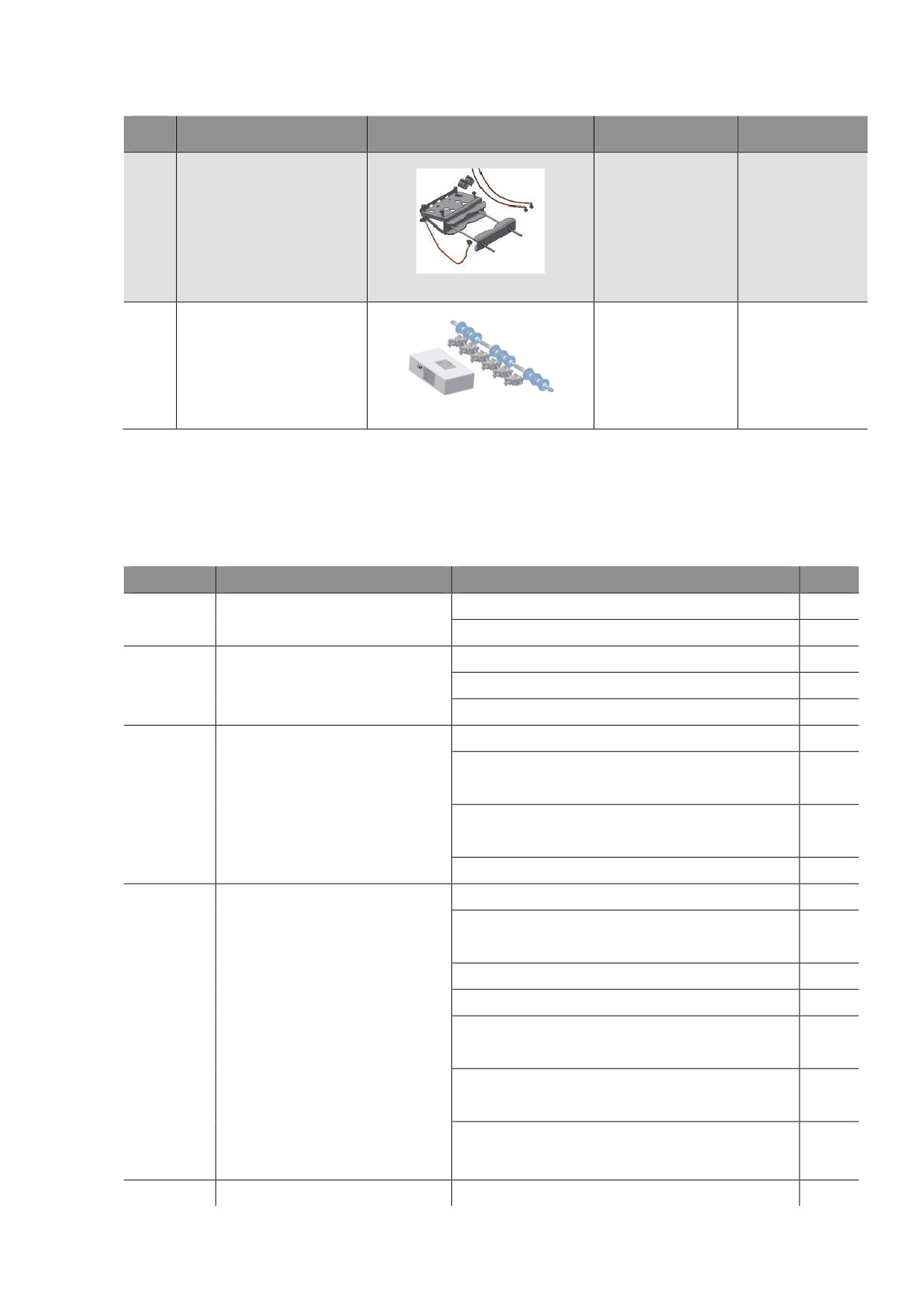

Обозначение
Наименование
Кол-во
п/п
Монтажный
комплект установки
8
TER_RecMount_VT25_1
второго ТСН при
0 или 1
двухстороннем
питании
Монтажный
TER_RecMount
9
комплект
0, 1 или 2
_Dis25_1
разъединителя
3.1.2. Структура условных обозначений
Кодировка продукта:
TER_Rec25_Al1_L5(Par1_Par2_Par3_Par4_Par5_Par6_Par7_Par8_Par9_Par10)
Таблица 3.2. Таблица параметров, определяющих комплект поставки
Параметр
Описание параметра
Пояснение
Код
15 кВ
1
Par1
Номинальное напряжение
20 кВ
2
Не поставляется
0
Количество трансформаторов
Par2
Поставляется 1 шт.
1
собственных нужд
Поставляется 2 шт.
2
Установка на опору
0
Установка на опору с 1-им монтажным комплектом
1
разъединителя
Par3
Монтажные комплекты
Установка на опору с 2-мя монтажными
2
комплектами разъединителя
Установка на ОРУ
3
-
0
МДВВ 12/60В
1
УКВ приемопередатчик
МДВВ 12/60В
2
МДВВ 100/250В
3
Дополнительное оборудование
Par4
Комплект оборудования для подключения в ВОЛС
шкафа управления
4
(SFP слот) и протоколу IEC 60870-5-104
Комплект оборудования для подключения в ВОЛС
5
(SFP слот) и протоколу Modbus TCP
Комплект оборудования дискретного управление
на расстоянии до 120м с передачей информации по
6
ВОЛС
Par5
Устройство передачи данных
Не поставляется
0
Параметр
Описание параметра
Пояснение
Код
Роутер IRZRU01w
1
Протокол IEC 60870-5-104
Роутер IRZRU21.TEL
2
Протоколы IEC 61850-8-1 (MMS) и IEC 60870-5-104
Не поставляется
0
Par6
Разъединитель
Поставляется 1 шт.
1
Поставляется 2 шт.
2
Не поставляется
0
Par7
АРМ для TELARM
Поставляется
1
Не предоставляется
0
Par8
Услуга ПИР
Предоставляется «Таврида Электрик»
T
Не предоставляется
0
Par9
Услуга СМР
Предоставляется «Таврида Электрик»
T
Не предоставляется
0
Par10
Услуга ПНР
Предоставляется «Таврида Электрик»
T
3.2. Технические характеристики
3.2.1. Основные характеристики
Таблица 3.3. Основные характеристики
Параметр
Значение
Номинальное напряжение, кВ
20
Номинальный ток, А
630
Номинальный ток отключения, кА
12,5
Механический ресурс, операций В-О
30000
Коммутационный ресурс:
• при номинальном токе, операций В-О
30000
• при номинальном токе отключения, операций В-О
25
Собственное время отключения OSM, мс, не более
15
Собственное время включения OSM, мс, не более
50
Время обработки сигнала модулем управления, мс, не более
12
Время обработки аналогового сигнала
• при кратности измеряемого сигнала 1,05, мс, не более
40
• при кратности измеряемого сигнала 1,5, мс, не более
5
Время обработки сигнала МДВВ, мс
60
Время отключения от РЗА 1, мс, не более
32; 672
Время включения от РЗА, мс, не более
67; 102
1 Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем
управления и время обработки аналогового сигнала.
2 Максимальное время соответствует минимальной кратности измеряемого сигнала, минимальное
время - максимальной кратности.
Параметр
Значение
Время отключения от МДВВ 3, мс, не более
87
Время включения от МДВВ, мс, не более
122
Испытательное напряжение грозового импульса, кВ
125
Испытательное пятиминутное напряжение промышленной частоты, кВ
65
Цикл АПВ
О-0,3с-ВО-10с-ВО
Максимальное количество циклов В-О в час, не более
100
Степень защиты изделия оболочками, ГОСТ 14254
IР 54
Переходное сопротивление OSM25_Al_1, мкОм, не более
95
Условия эксплуатации
Климатическое исполнение
УХЛ 1
Верхнее значение относительной влажности воздуха при температуре 25 °С, %
100
Наибольшая высота эксплуатации над уровнем моря, м
1000
Стойкость к внешним механическим факторам по ГОСТ 17516.1
М6
Срок службы, лет
30
Массогабаритные показатели
Масса OSM25_Al_1, кг, не более
72
Габариты OSM25_Al_1, Ш х В х Г, мм, не более
750 x 750 x 760
Масса TER_RecUnit_RC5_3, кг, не более
45
Габариты TER_RecUnit_RC5_3(RU), Ш х В х Г, мм, не более
620х 820 х 410
Масса ТСН, кг, не более
55
Габариты ТСН, Ш х В х Г, не более
470 х 580 х 260
Масса ОПНп-15/550/17,5-10-III УХЛ1, кг, не более
2,75
Габариты ОПНп-15/550/17,5-10-III УХЛ1, Ш х В х Г, мм , не более
140 х 225 х 140
Масса монтажного комплекта Rec25, кг, не более
50
Масса монтажного комплекта VT25, кг, не более
15
3.2.2. Система измерения
Таблица 3.4. Система измерения
Параметр
Значение
Датчик тока
Рабочий диапазон частот, Гц
45-55
Относительная погрешность измерения фазного тока (во всем температурном
±4 (10-100А)
диапазоне), %
±2,5 (100-12500А)
Максимальный измеряемый ток, кА
12,5
Датчик напряжения
Рабочий диапазон частот, Гц
45-55
3 Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем
управления и время обработки сигнала МДВВ.
Параметр
Значение
Относительная погрешность измерения фазного напряжения (при температуре 20
3
°С), %
Температурный коэффициент, %/К
0,15
Максимальное измеряемое напряжение, кВ
28
Датчик тока нулевой последовательности
Рабочий диапазон частот, Гц
45-55
Относительная погрешность измерения фазного тока (при температуре 20 °С), %
0,5
Дополнительная температурная погрешность, %
-0,015·(t*-20)
Максимальный измеряемый ток, А
80
Примечание:
* - t температура, при которой необходимо определить погрешность
3.2.3. Система питания
Таблица 3.5. Система питания
Параметр
Значение
Требования к источнику оперативного питания
Потребляемая мощность (длительно), В·А, не более
20
Максимальная потребляемая мощность (в режиме подготовки к включению), В·А,
60
не более
Напряжение оперативного питания AC (переменный ток), В
85-265
Система бесперебойного питания
Номинальное напряжение батареи, В
12
Номинальная емкость батареи, А·ч
26
Мощность подключаемой внешней нагрузки, Вт
15
Напряжение питания внешней нагрузки (регулируется), В
5-15
Полный цикл заряда батареи, ч
24
Время работы от АКБ после пропадания оперативного питания, ч, не менее
24
Трансформатор собственных нужд
ОЛ-НТЗ-0,63,
Тип и производитель ТСН на номинальные напряжения 20, 15 кВ
НТЗ Волхов
Номинальное напряжение вторичной обмотки, В
127
3.2.4. Интерфейсы передачи данных
Таблица 3.6. Интерфейсы передачи данных
Параметр
Значение
Выходы сигнализации МДВВ IOM-12/60-02 и IOM-100/250-02
Количество
12
Номинальное напряжение переключения AC, В
240
Параметр
Значение
Номинальный ток AC, А
16
Мощность переключения AC, В·А
4000
Ток переключения 250 В DC, А
0,35
Ток переключения 125 В DC, А
0,45
Ток переключения 48 В DC, А
1,3
Ток переключения 24 В DC, А
12
Время переключения, мс
5
Входы управления МДВВ IOM-12/60-02
Номинальное напряжение (постоянный ток), В
12-60
Напряжение срабатывания, В, не менее
7
Напряжение отпускания, В, не более
3
Входное сопротивление, кОм
3
Время распознавания, мс
20
Время сброса, мс
20
Входы управления МДВВ IOM-100/250-02
Номинальное напряжение (постоянный ток), В
110-220
Напряжение срабатывания, В, не менее
70
Напряжение отпускания, В, не более
30
Входное сопротивление, кОм
75
Время распознавания, мс
20
Время сброса, мс
20
Роутер iRZ RU01w
Стандарты связи
HSPA+, UMTS, EDGE, GPRS
Количество SIIM-карт
2
UMTS: 900/2100Мгц, EGSM: 900/1800
Частоты
МГц
Конвертер протоколов в 61850 IRZ RU21.TEL
Стандарты связи
HSPA+, UMTS, EDGE, GPRS
Количество SIM-карт
2
UMTS: 900/2100Мгц, EGSM: 900/1800
Частоты
МГц
61850-8-1 (MMS)
Протокол передачи данных
60870-5-104
Параметр
Значение
1 Basic Exchange (Базовый Обмен
Данными)
2 Data Sets (Наборы Данных)
2+ Data Set Definition
5 Unbuffered Reporting
(Небуферируемые Отчеты)
6 Buffered Reporting (Буферируемые
Функции 61850
Отчеты)
12a Direct Control (Прямое Управление)
12b Enhanced SBO Control
12d Enhanced SBO control (Выбор перед
управлением с повышенной
безопасностью) только для АУВ
13 Time Synchronization (Синхронизация
Времени)
SFP модуль
Выбирается в зависимости от
Тип модуля
используемой линии ВОЛС
Выбирается в зависимости от
Разъем ВОЛС
используемой линии ВОЛС
SCADA-порт
Интерфейс подключения устройства передачи данных
RS232
USB
Скорость обмена
300-115200 бод
до 12 Мбит/с
Протоколы передачи данных
Modbus RTU
IEC 60870-5-104
Прямое
соединение
Настройки SCADA-порта (тип оборудования, которое можно
-
подключить напрямую, без применения преобразователей)
GSM-модем
Радиомодем
Тип интерфейса
DB9
USB 1.1 type A
Местное управление
Интерфейсы
USB, Bluetooth
Тип разъема USB
A
Класс передачи данных Bluetooth
1 (до 100 м)
3.2.5. Защиты и автоматика
Реклоузер имеет в своем составе четыре независимые группы уставок. В активном
состоянии в текущий момент времени может находиться только одна группа.
Таблица 3.7. Перечень защит реклоузера
Полное наименование защиты
Краткое наименование
Защита от междуфазных КЗ
МТЗ-1, МТЗ-2, МТЗ-3
Автоматическое повторное включение после МТЗ
АПВ МТЗ
Защита от однофазных замыканий на землю
ОЗЗ
Автоматическое повторное включение после ОЗЗ
АПВ ОЗЗ
Полное наименование защиты
Краткое наименование
Защита от однофазных замыканий на землю, основанная на
ОЗЗнп
контроле проводимости нулевой последовательности
Защита от повышения напряжения
ЗПН
Автоматическое повторное включение после ЗПН
АПВ ЗПН
Защита минимального напряжения
ЗМН
Автоматическое повторное включение после ЗМН
АПВ ЗМН
Автоматическая частотная разгрузка
АЧР
Автоматическое повторное включение после АЧР
ЧАПВ
Защита от повышения частоты
ЗПЧ
Автоматическое повторное включение после ЗПЧ
АПВ ЗПЧ
Включение на холодную нагрузку
ВХН
Защита от обрыва фазы по напряжению обратной
ЗОФ U2
последовательности
Защита от обрыва фазы по току обратной последовательности
ЗОФ I2
Защита от смещения нейтрали
ЗСН
МТЗ режима «Работа на линии»
МТЗ РНЛ
ЗЗЗ режима «Работа на линии»
ЗЗЗ РНЛ
Контроль напряжения при АПВ и оперативном включении
КН
Автоматическое включение резерва
АВР
Отключение близких коротких замыканий
БКЗ
Защита от потери питания
ЗПП
Автоматическое повторное включение после ЗПП
АПВ ЗПП
Детектор источника
ДИ
Управление включением
УВ

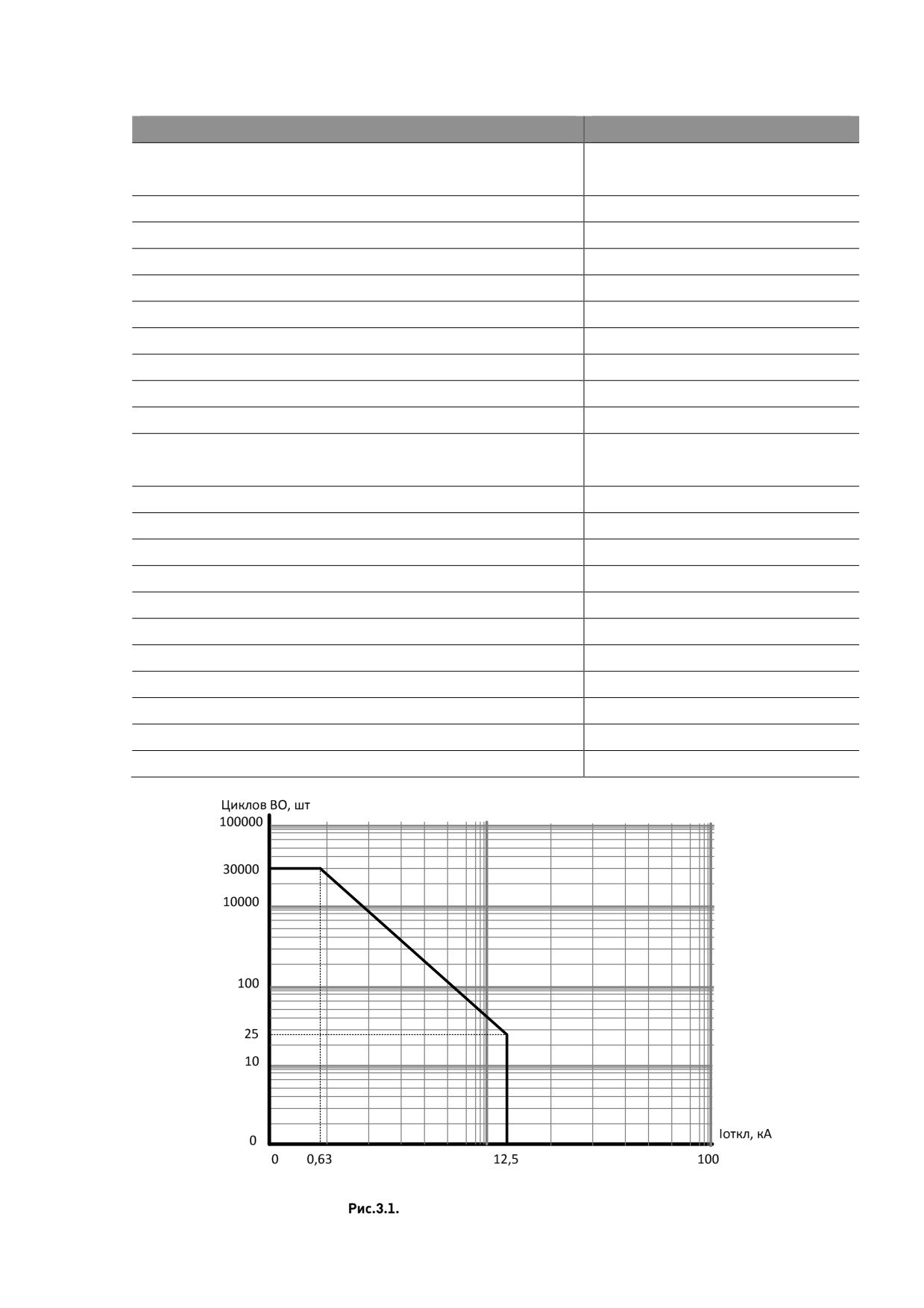

Диаграмма коммутационного ресурса
3.3. Конструкция и принцип действия
3.3.1. Конструкция
3.3.1.1. Коммутационный модуль
Коммутационный модуль состоит из вакуумного выключателя, размещенного в корпусе из
коррозионностойкого алюминиевого сплава, в высоковольтные вводы которого встроены
датчики тока и напряжения. Высоковольтные вводы имеют изоляцию из силиконовой
резины. Корпус покрыт слоем порошковой краски.
Высоковольтные вводы маркируются X1X2X3 и X4X5X6.

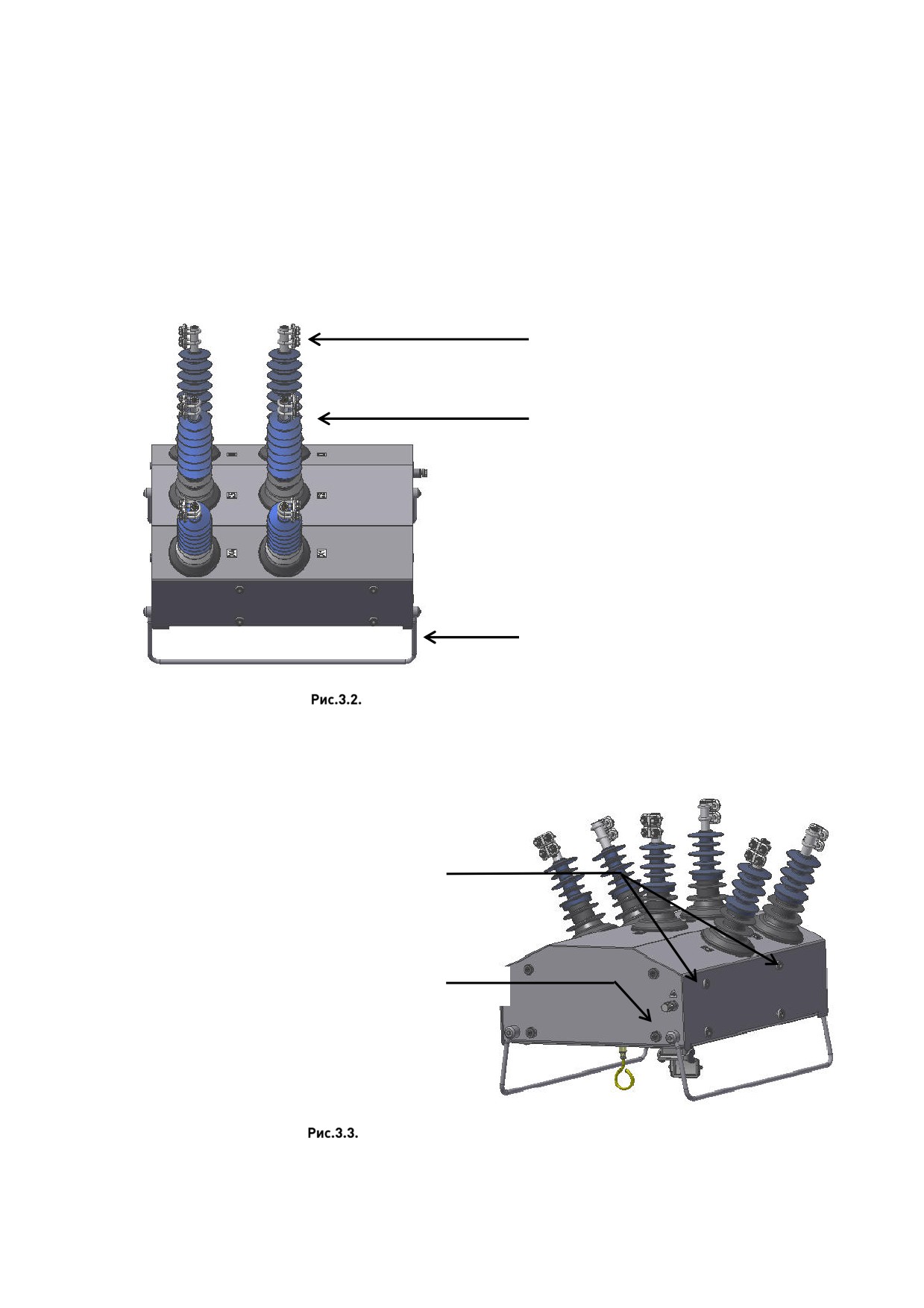

Высоковольтный ввод
Зажим для подключения
провода
Направляющие для установки
OSM на земле
Коммутационный модуль OSM25_Al_1. Вид сбоку
На боковых и торцевых сторонах корпуса располагаются монтажные отверстия, болт
заземления.
Монтажные отверстия
Болт заземления
Коммутационный модуль OSM25_Al_1. Вид сверху
Снизу коммутационного модуля расположены:
• разъем для подключения соединительного устройства;
• кольцо ручного отключения;
• указатель положения главных контактов;
• дренажный фильтр.
Разъем для подключения
соединительного
устройства
Дренажные фильтры
Кольцо ручного
отключения
Указатель положения
главных контактов
Коммутационный модуль OSM25_Al_1. Вид снизу
3.3.1.2. Шкаф управления
Шкаф управления выполнен из коррозионно-стойкого алюминиевого сплава, покрытым
слоем порошковой краски. Шкаф имеет две двери: внешнюю и внутреннюю. На внешней
двери расположен рычаг для ее открытия/закрытия. В закрытом состоянии обеспечивается
установка навесного замка.
Рычаг для открытия
внешней двери
Петля навесного замка
(Ø 12 мм)

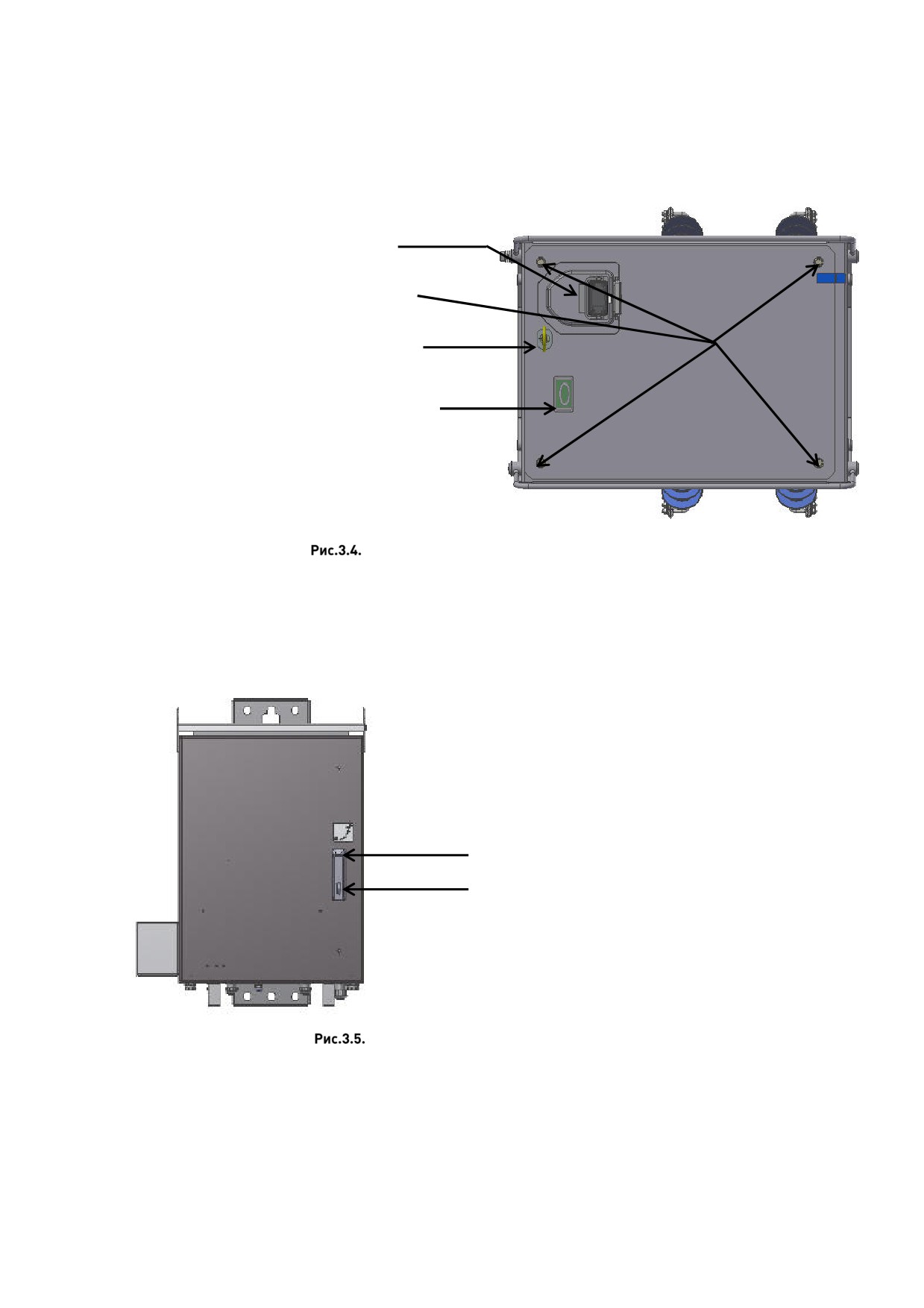

Шкаф управления с закрытой внешней дверцей
В открытом состоянии внешняя дверь имеет фиксатор, который препятствует ее
закрытию. На внешней стороне внутренней двери расположена панель управления. При
открытии появляется доступ к внутренним элементам шкафа управления. Чтобы открыть
внутреннюю дверь, надо отвернуть два невыпадающих винта.
Невыпадающие винты
Панель управления
Автоматические выключатели
Невыпадающие винты

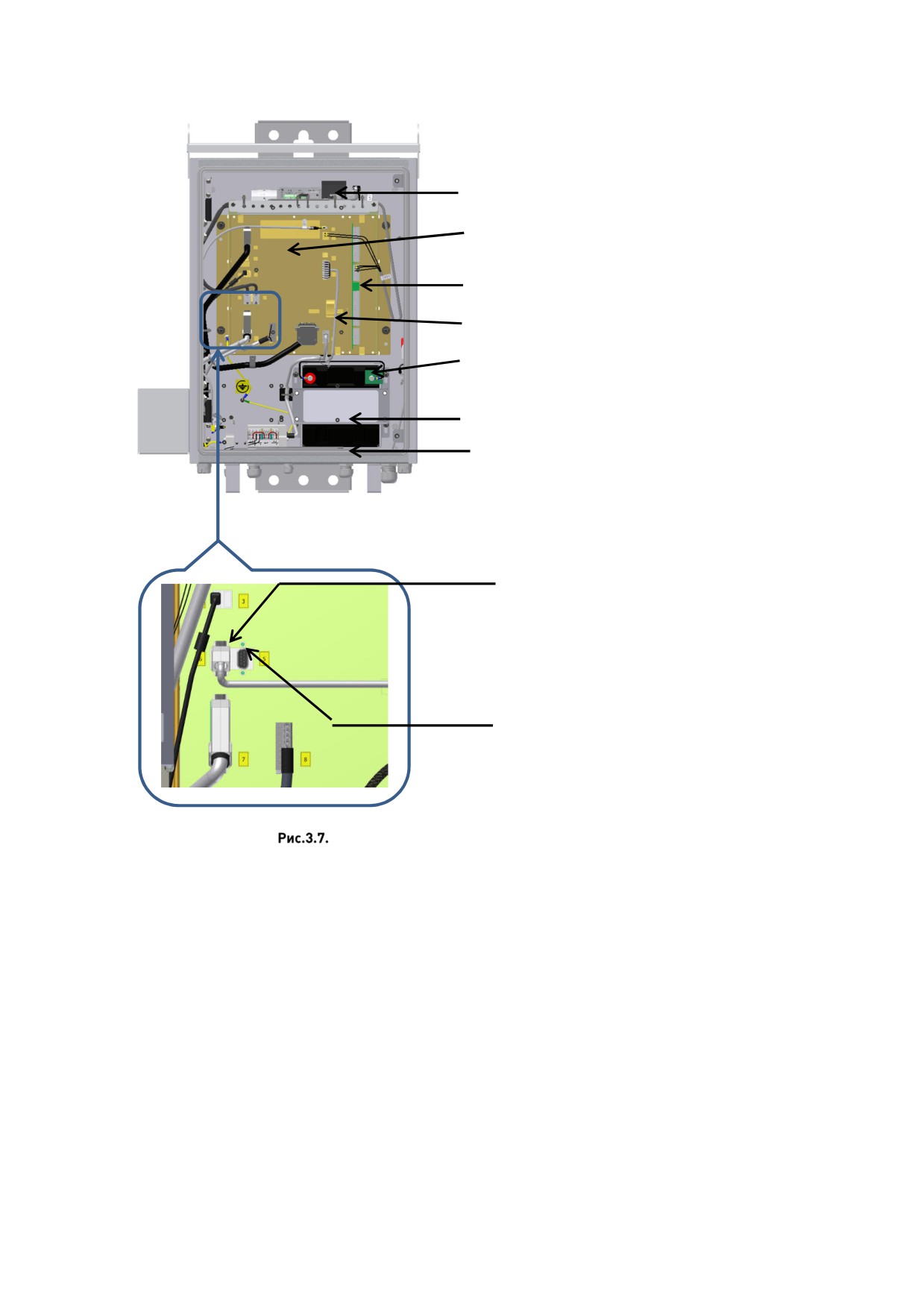

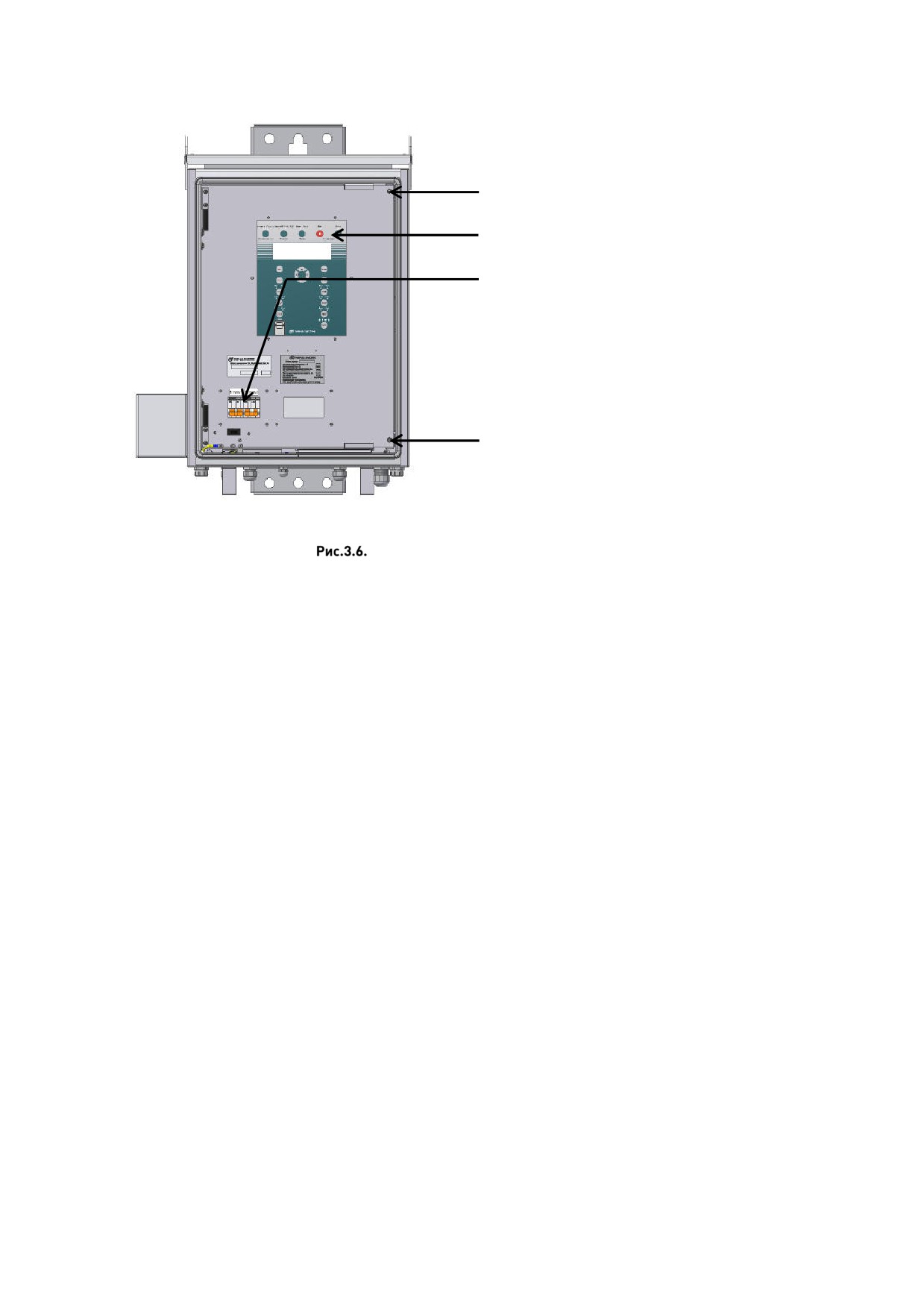

Шкаф управления. Внутрення дверь
Место для установки дополнительного
оборудования
Блок управления
Модуль дискретных входов/выходов
Автоматический выключатель АКБ
Термостат
Аккумуляторная батарея (АКБ)
Нагреватели полупроводникового типа (20 ВА)
Разъем «6» для подключения модема
SCADA
Разъем «5» для подключения
модема TELARM

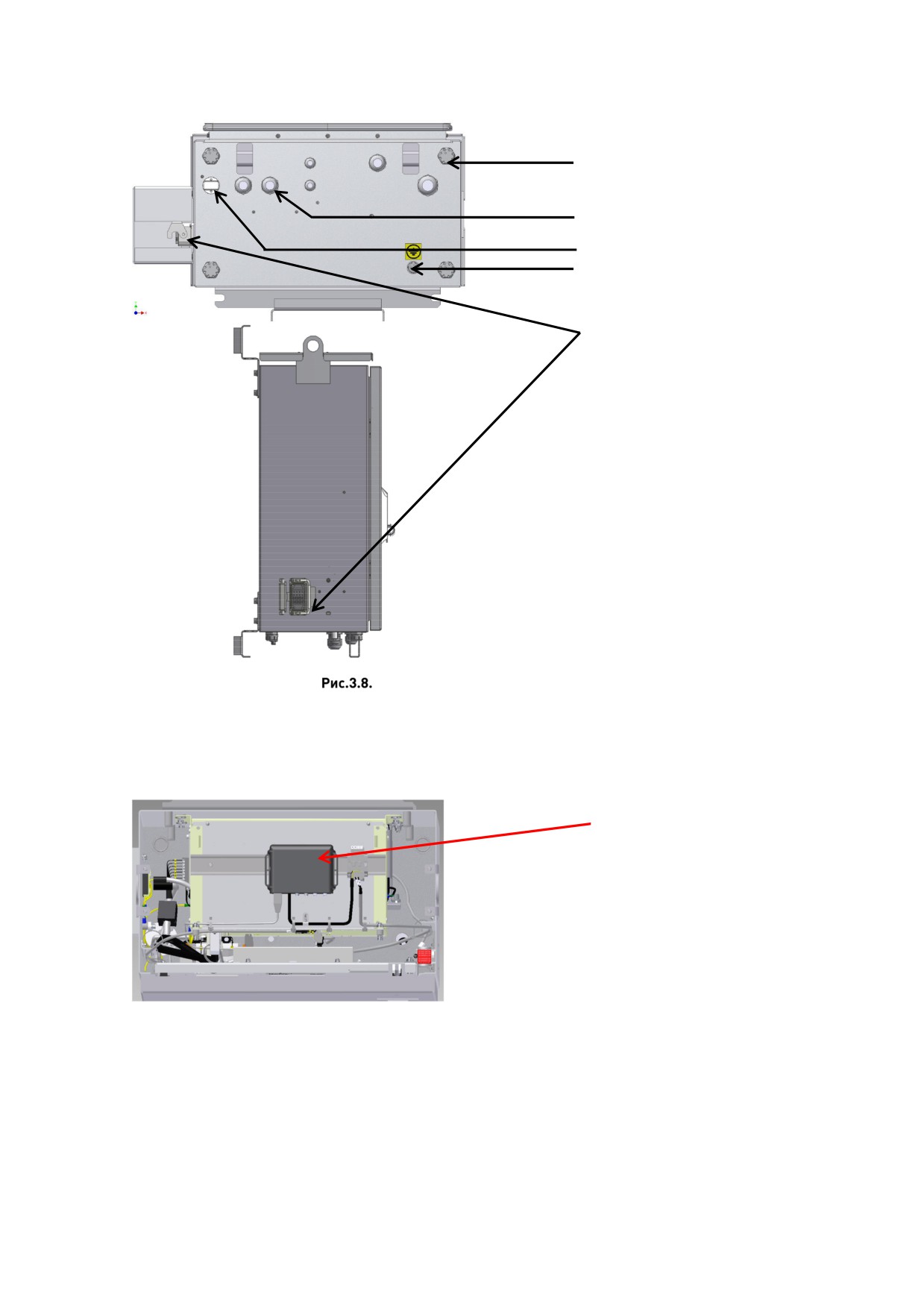

Шкаф управленияю с роутером и УКВ приемопередатчиком
Подключение роутера iRZ RU01w осуществляется через разъем «4».
В донной части шкаф управления имеет гермовводы для кабелей и отверстия для слива
конденсата.
Отверстия для слива конденсата
Гермовводы для кабелей (6 шт.)
Bluetooth модуль
Шпилька заземления
Разъем для
подключения
соединительного
устройства
Вид снизу и слева сбоку на шкаф управления

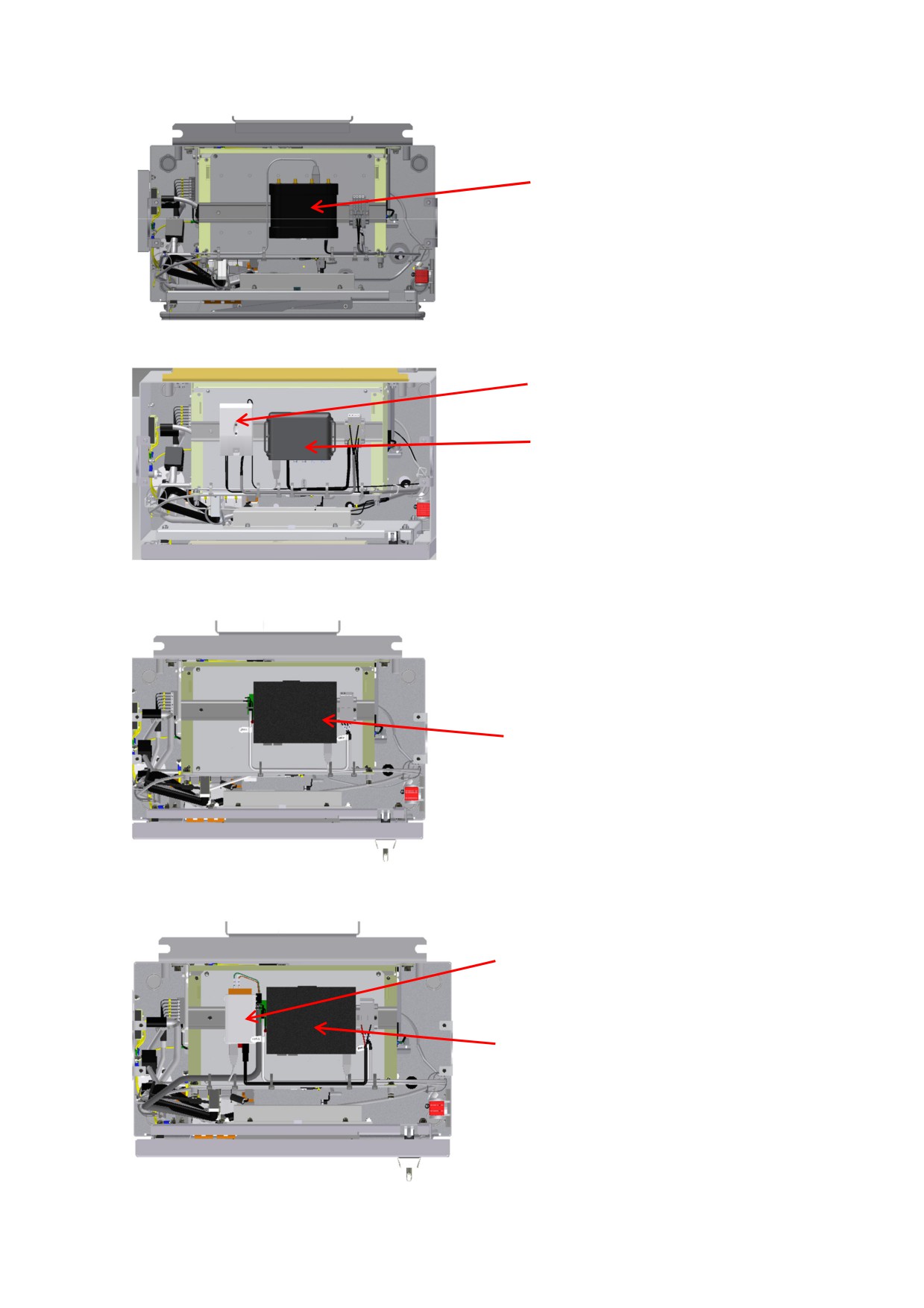

В шкаф управления может быть установлено дополнительное оборудование. Перечень
дополнительного оборудования определяют параметры кодировки Par4 и Par5. Примеры
установки дополнительного оборудования показаны на рис. Рис.3.9
3G роутер iRZ RU01w
Конвертер протоколов
IEC 61850-8-1 IRZ RU21.TEL
Устройство радиоуправления
3G роутер iRZ RU01w
Ethernet/ВОЛС преобразователь
Преобразователь Modbus
RTU/Modbus TCP
Ethernet/ВОЛС преобразователь
Преобразователь RS232/Ethernet
Дополнительное оборудование шкафа управления. Вид сверху
3.3.1.3. Соединительное устройство
Соединительное устройство
(СУ) представляет собой гофрированную металлическую
трубку в полимерной оболочке, внутри которой располагаются контрольные кабели. Длина
соединительного устройства - 6 м.
Соединительное устройство
3.3.2. Принцип действия
3.3.2.1. Отключение
Оперативное отключение
Оперативное отключение реклоузера можно выполнить различными способами в
зависимости от режима его работы:
• из шкафа управления, стоя в непосредственной близости от реклоузера — местный
режим управления;
• удаленно, командой диспетчера — дистанционный режим управления.
Отключение от защит и автоматики
Встроенная система измерения коммутационного модуля непрерывно контролирует
параметры сети. Измеренные значения параметров по соединительному устройству
передаются в шкаф управления. В случае обнаружения аварии шкаф управления подает
команду на отключение коммутационного модуля. Время подачи команды на отключение
определяется уставками защиты по току (IС.З) и по времени, а также параметрами аварии.
Механическое (ручное) отключение
Механическое отключение выполняется оперативной штангой. Чтобы произвести
механическое отключение коммутационного модуля, кольцо ручного отключения
необходимо потянуть вниз до упора.
В данном состоянии реклоузер находится в заблокированном на включение состоянии.
Для того чтобы разрешить включение коммутационного модуля, кольцо ручного отключения
необходимо перевести вверх.
3.3.2.2. Включение
Оперативное включение
Оперативное включение реклоузера можно выполнить различными способами в
зависимости от режима его работы:
• из шкафа управления, стоя в непосредственной близости от реклоузера — местный
режим управления;
• удаленно, командой диспетчера — дистанционный режим управления.
Включение от автоматики
Если в уставках введено АПВ, то автоматическое повторное включение коммутационного
модуля, отключенного от защит, произойдет через заданную выдержку времени согласно
уставкам АПВ.
Если в проекте задействован АВР, то автоматическое включение коммутационного
модуля, находящегося в «горячем» резерве, произойдет через заданную выдержку времени
согласно уставкам АВР.
3.4. Маркировка и пломбирование
3.4.1. Маркировка

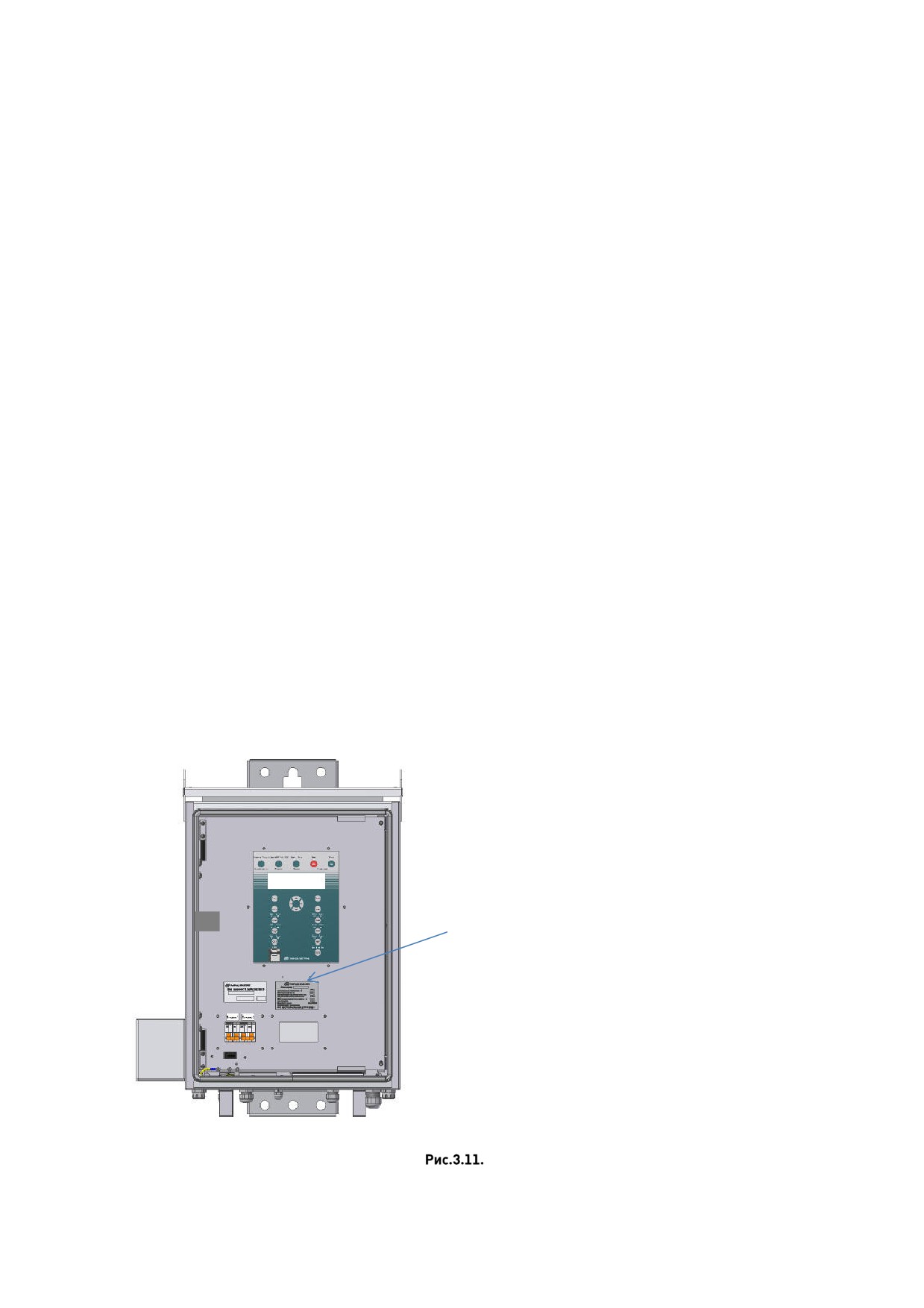

Наклейка с наименованием продукта, указанием основных параметров, годом
изготовления и серийным номером расположена на внутренней дверце шкафа управления.
Наклейка с информационными
параметрами
Маркировка

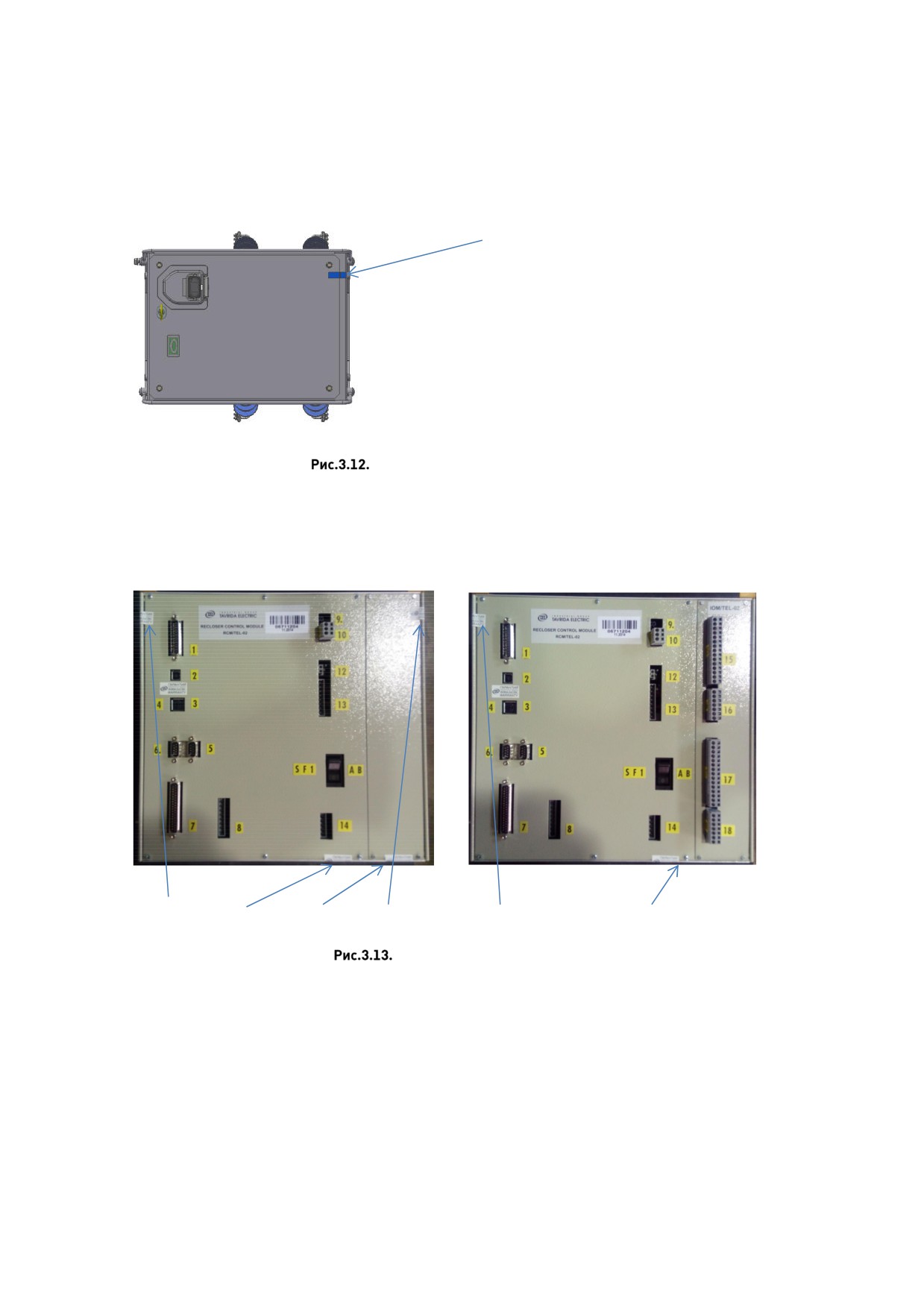

3.4.2. Пломбирование
3.4.2.1. Коммутационный модуль
Коммутационный модуль пломбируется пластиковой наклейкой в месте стыка дна с
корпусом коммутационного модуля -1 на рисунке 3.12.
1
Места пломбирования коммутационного модуля
3.4.2.2. Блок управления
Блок управления, входящий в шкаф управления, пломбируется наклейками.
1
2
3
4
1
2
Места пломбирования блока управления
4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
4.1. Интерфейсы управления
4.1.1. Общие сведения
Работа с реклоузером может выполняться в местном и дистанционном режимах.
В режиме местного управления доступны интерфейсы:
• панель управления;
• TELARM Lite,
а также механическое отключение.
В режиме дистанционного управления доступны интерфейсы:
• модуль дискретных входов/выходов;
• SCADA.
Внимание! Команда «Отключить» выполняется по любому интерфейсу независимо от
выставленного режима управления.
4.1.2. Панель управления
Панель управления предназначена для управления и снятия показаний в местном
режиме работы.
На панели управления расположены:
• индикаторы состояния коммутационного модуля, защит;
• клавиши навигации по меню;
• кнопки ввода/вывода защит;
• разъем для подключения кабеля USB.
Журнал неисправностей
Журнал событий
Кнопка «Отключить»
Клавиши навигации
меню управления
Кнопка «Включить»
Режим управления
Включение панели
управления
Управление меню
Регулирование
Ввод/вывод РЗА
контрастности
Ввод/вывод АПВ
Ввод/вывод питания УС
Ввод/вывод режима работы
на линии
Подключение USB
Ввод/вывод АВР
Выбор активной группы РЗА
Ввод/вывод ОЗЗ

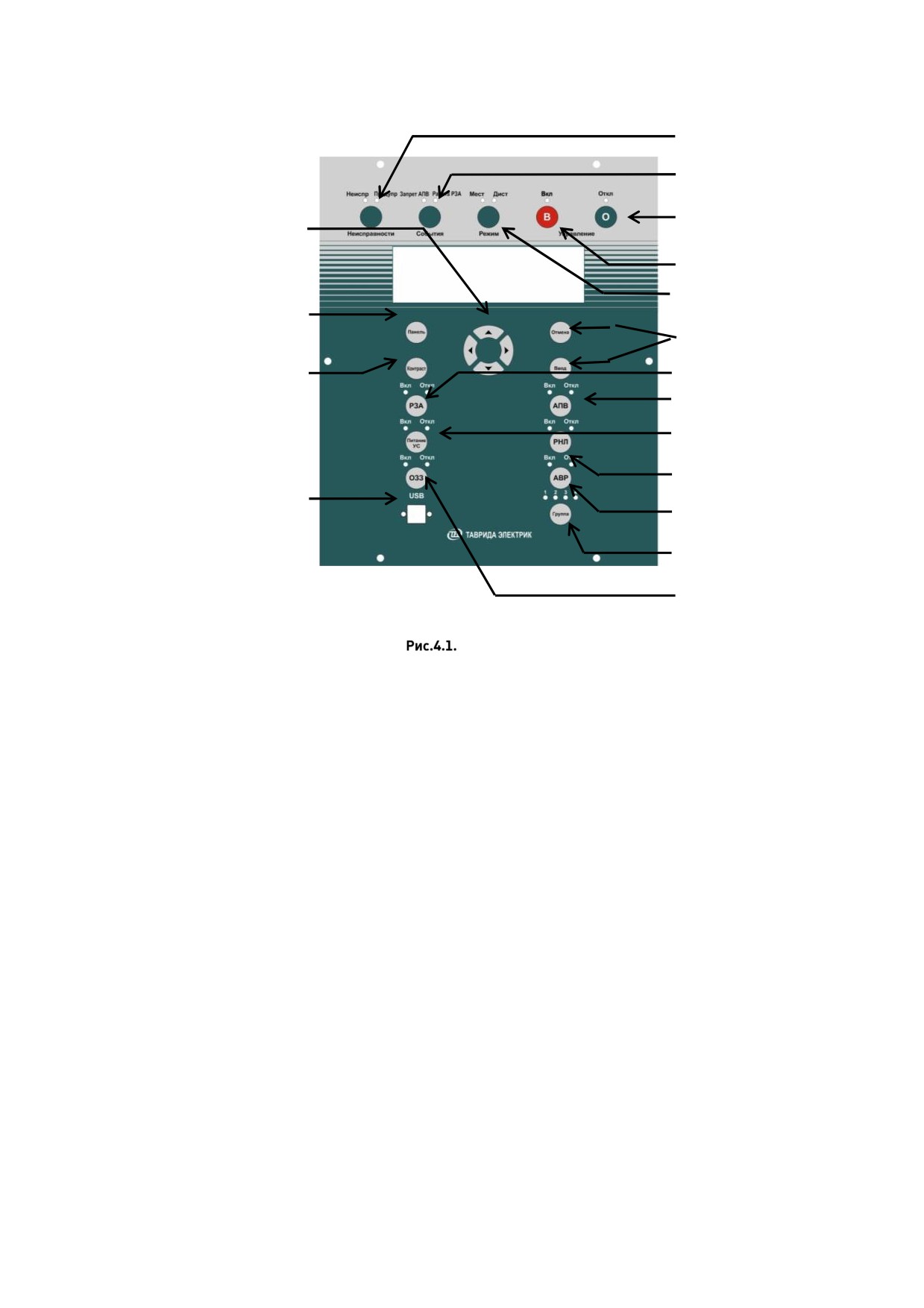

Панель управления

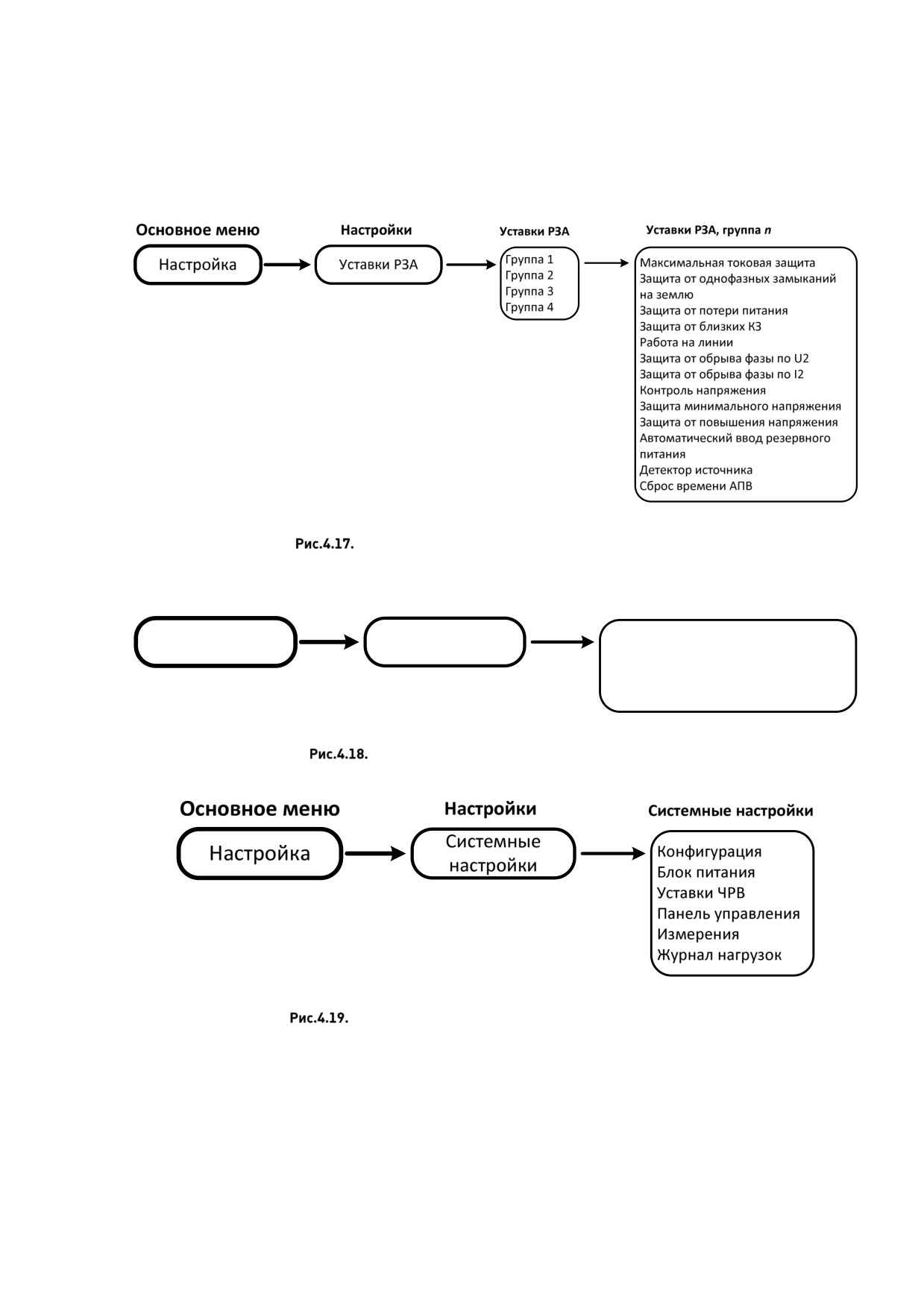

Структура меню панели управления построена по иерархическому принципу. Переход по
меню осуществляется с помощью клавиш навигации. При нажатии на кнопку «Ввод»
выполняется переход на один уровень вниз. При нажатии на кнопку «Отмена» выполняется
переход на один уровень вверх.
Включение
Журнал
Отмена
событий
Настройка
Управление с панели
Индикация
Группа 1
Группа 2
Ввод
Измерения
Отмена
Отмена
Группа 3
Блок питания
Группа 4
Журналы и счетчики
Часы реального времени
Дискретные Вх/Вых
SCADA
TELARM
Идентификация
Дискретные входы/выходы
SCADA
Отмена
TELARM
Ввод
Питание УС ввести/вывести
Отмена
Стереть журналы
Очистить счетчики защит
Конфигурация
Очистить пароли
Измерения
Очистить счетчики
Блок питания
эО.чис
ить счетчики SCADA
Часы реального времени
Отмена
Дата, время
Журналы, счетчики
Пароли
Панель управления
Отмена
Ввод
Ввод
Уставки РЗА
Настройки связи
Ввод
Системные настройки
Ввод
Структура меню панели управления
4.1.3. TELARM Lite
TELARM Lite - сервисное программное обеспечение, предназначенное для выполнения
функций в режиме местного управления (непосредственно рядом с реклоузером):
• управления;
• изменения настроек;
• просмотра и анализа журналов и данных измерений, сигнализации.
В качестве канала передачи данных TELARM Lite используются:
• USB-соединение;
• Bluetooth-соединение;
• RS232 (проводное соединение).
Интерфейс TELARM Lite представляет собой базу данных, в виде иерархического дерева
фидеров и реклоузеров. Вид главного окна программы представлен на Рис.4.3.
Интерфейс TELARM Lite
Подробное описание программного обеспечения приведено в руководстве пользователя
TELARM Lite
(предоставляется в электронной версии по запросу в сторону
представительства «Таврида Электрик»).
4.1.4. Модуль дискретных входов/выходов
Модуль дискретных входов/выходов предназначен для:
• выполнения функций управления, ввода/вывода защит с помощью входных реле;
• сигнализации с помощью контактов.

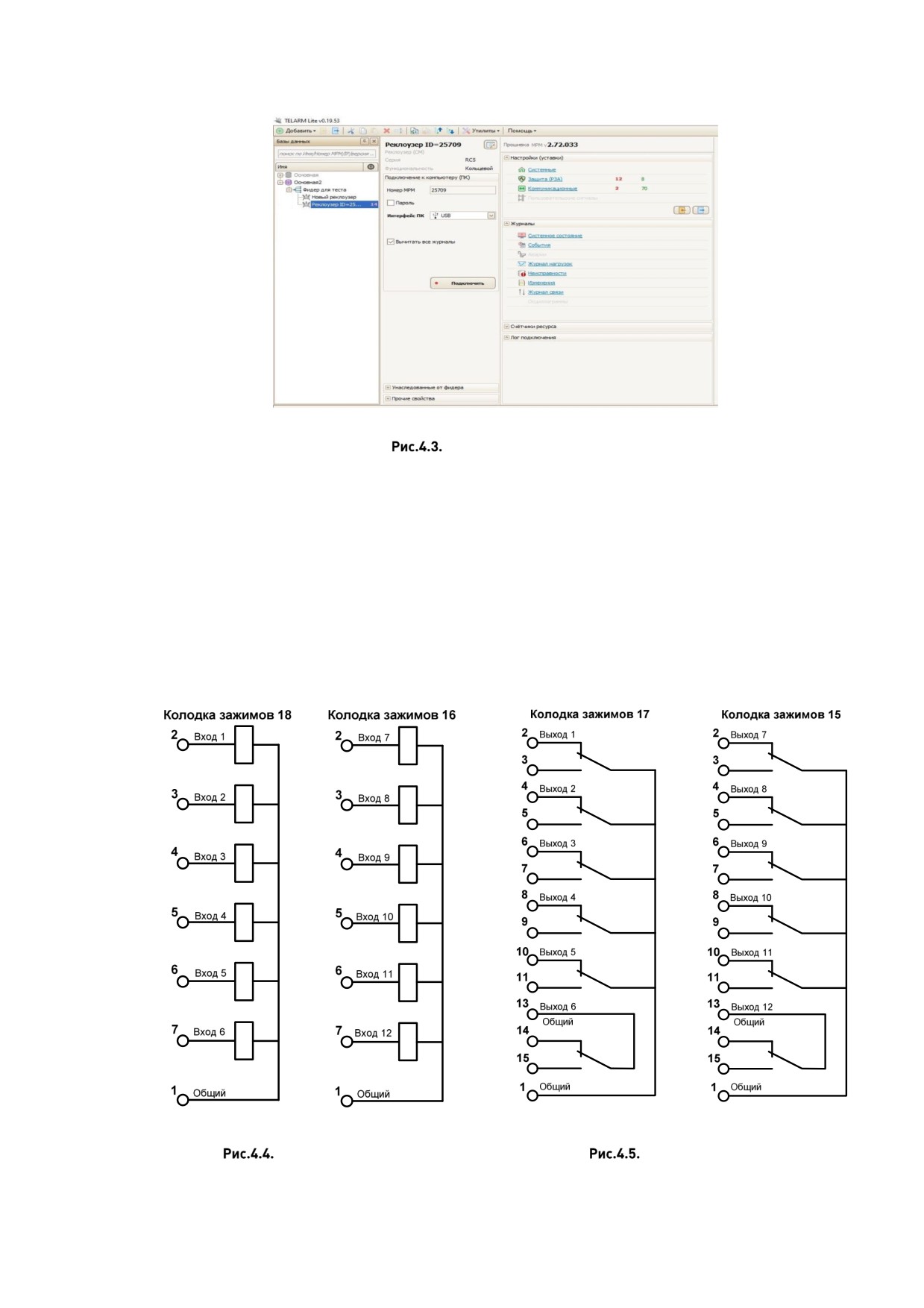

Схемы входов/выходов МДВВ приведены на Рис.4.4 и Рис.4.5.
Входы управления
Дискретные выходы
4.2. Оперативные переключения
4.2.1. Переключения с панели управления
4.2.1.1. Включение
Перевести реклоузер в режим местного управления:
1. Нажать кнопку «Режим» на панели управления.
2. Убедиться, что загорелся индикатор «Мест».
Для выполнения операции включения:
1. Нажать кнопку «Включить».
2. Убедиться, что реклоузер выполнил команду:
• загорелся индикатор «Вкл.» на панели управления;
• положение указателя главных контактов коммутационного модуля соответствует
4.2.1.2. Отключение
Для выполнения операции отключения:
1. Нажать кнопку «Отключить».
2. Убедиться, что реклоузер выполнил команду:
• загорелся индикатор «Откл» на панели управления;
• положение указателя главных контактов коммутационного модуля соответствует
4.2.2. Переключения из TELARM Lite
4.2.2.1. Последовательность действий
Для управления через TELARM Lite требуется:
1. Подключиться к реклоузеру по Bluetooth, USB или RS232.
2. Проверить режим управления реклоузером.
3. Выполнить команду управления.
4.2.2.2. Подключение по USB
Соедините USB кабелем USB порт персонального компьютера с установленным
программным обеспечением TELARM Lite и USB порт шкафа управления.
Выделите в фидере БД необходимый реклоузер.

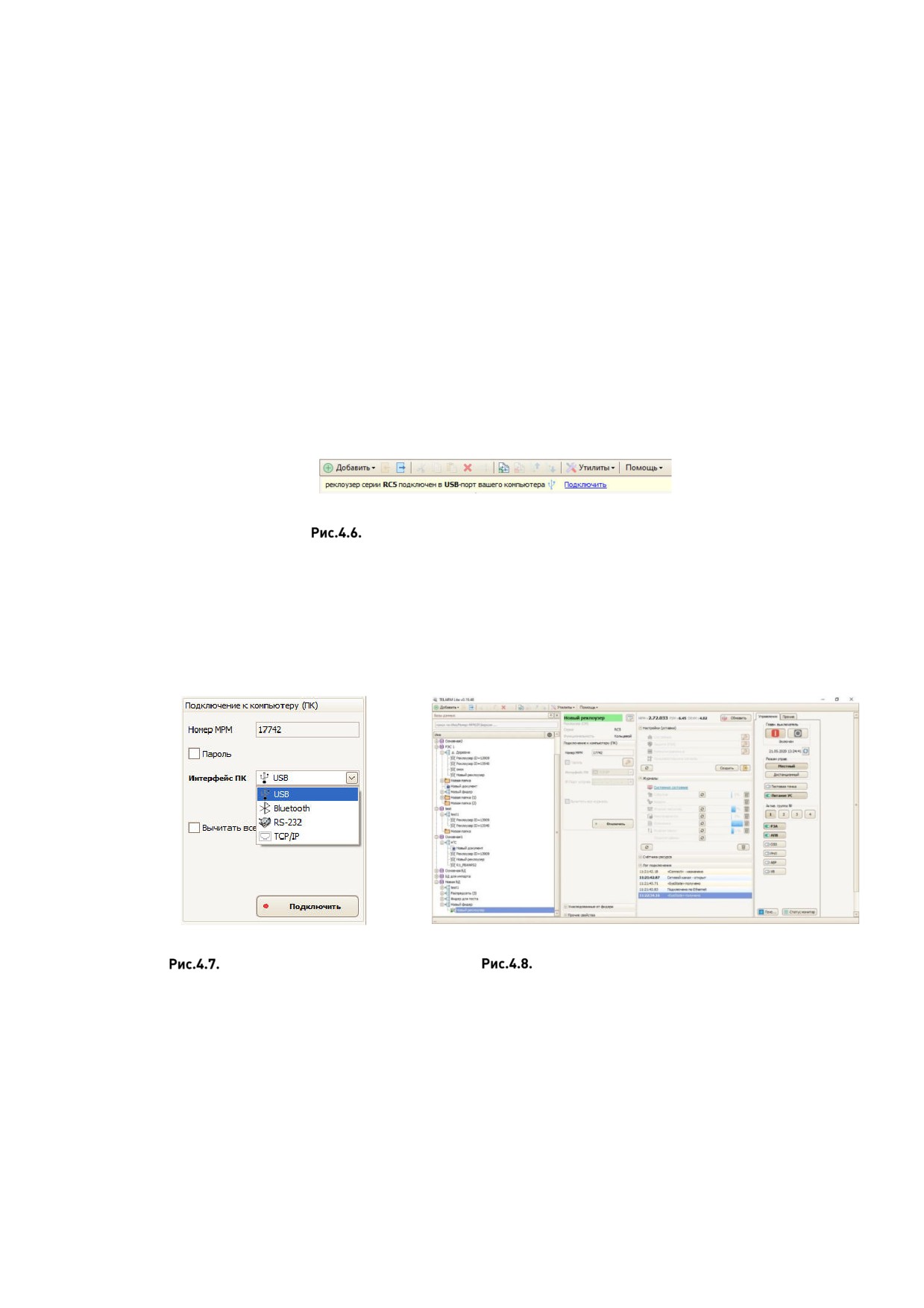

Вариант 1. TELARM Lite автоматически определит подключение к реклоузеру и под
панелью управления появится строка уведомление об обнаружении подключения к шкафу
управления реклоузером. Нажмите на ссылку «Подключить» (см. Рис.4.6).
Уведомление о наличии подключения к аппарату
Вариант 2. В области «Подключение к компьютеру (ПК)» окна работы с реклоузером
TELARM Lite из выпадающего списка «Интерфейс ПК» выбрать интерфейс подключения
USB (см.Рис.4.7) и нажмите кнопку «Подключить».
После установления соединения окно управления реклоузером изменит свой внешний
вид (см.Рис.4.8)
Настройки для местного
Окно реклоузера при он-лайн соединении.
подключения к по USB
4.2.2.3. Подключение по Bluetooth
Включите Bluetooth передатчик на персональном компьютере (ноутбуке).
Выполните поиск устройств. После поиска в списке устройств должно появиться
устройство с именем «RC/TEL+ серийный номер микропроцессорного модуля».
Проверьте, что серийный номер микропроцессорного модуля, к которому требуется
подключиться, соответствует найденному при поиске устройств.
Выполните команду подключиться.
После подключения в «Диспетчере устройств» посмотрите номер присвоенного com-
порта.
В области «Подключение к компьютеру (ПК)» окна работы с реклоузером TELARM Lite из
выпадающего списка «Интерфейс ПК» выбрать интерфейс подключения «Bluetooth» (см.
Рис.4.9). В поле COM-порт впишите номер, полученный в
«Диспетчере устройств» и
нажмите кнопку «Подключить».
После установления соединения окно управления реклоузером изменит свой внешний вид
(см.Рис.4.8)
Настройки TELARM Lite для местного подключения по Bluetooth
4.2.2.4. Контроль режима управления
В он-лайн области управления реклоузером кнопка «Местный» должна иметь «нажатый»
вид (см. Рис.4.10).
Область режима управления.
Проконтролировать режим управления в системном состоянии реклоузера. Для этого
необходимо:
1. В области журналов кликните по ссылке «Системное состояние».
2. В открывшемся окне Состояние системы в левом окне выберите запись «Общая
сигнализация
3. В правой части окна, напротив строки «Дистанционный режим управления»,
должна быть запись «Нет».

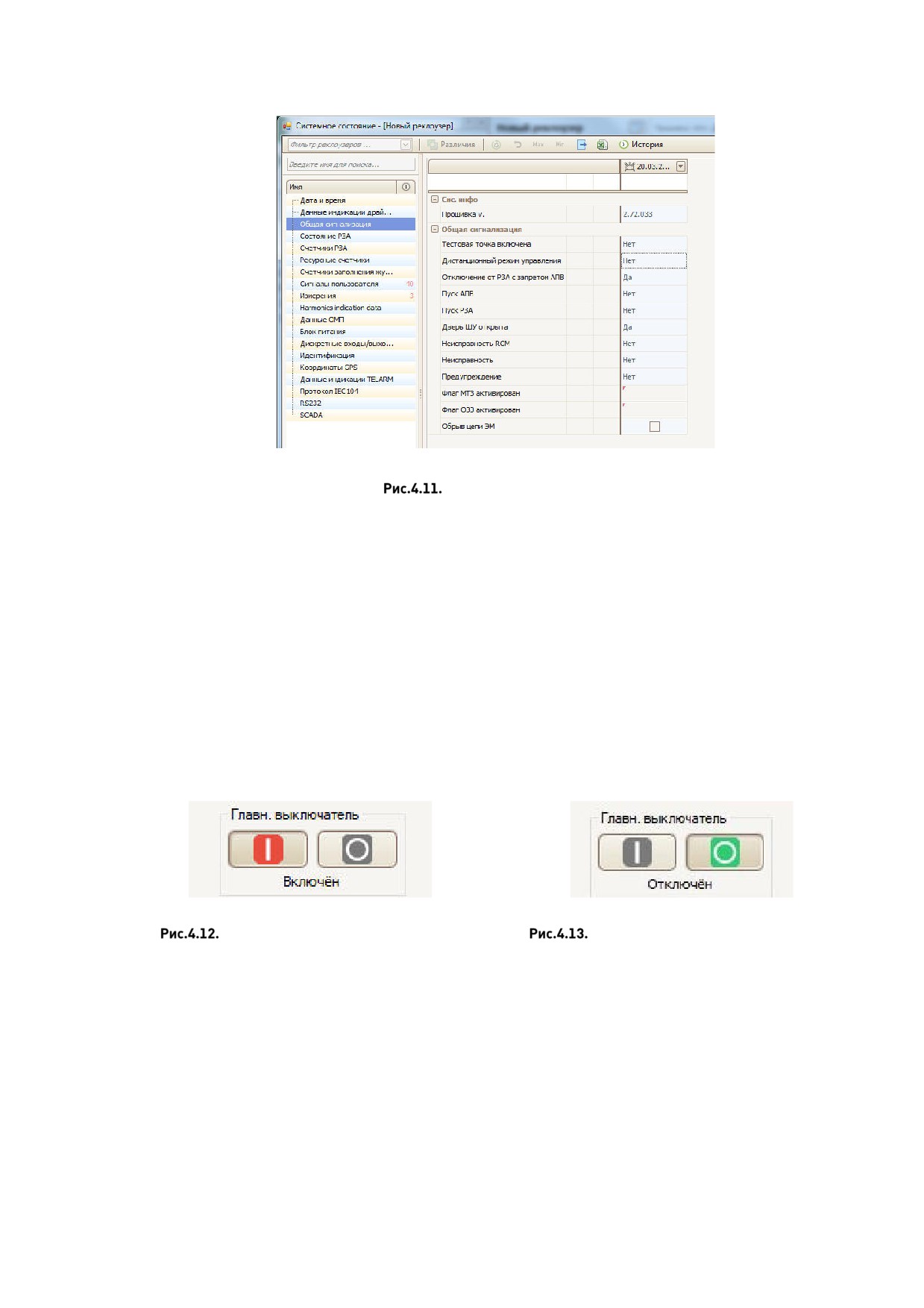

Окно Состояние системы.
4.2.2.5. Выполнение команд «Включить»/ «Отключить»
Для выполнения команды «Отключить» необходимо нажать на кнопку «О» серого цвета
(см. Рис.4.12). По факту выполнения команды кнопка «О» изменит свой цвет на зеленый
(см. Рис.4.13) и журнале событий появится запись «Отключен от Местное соединение»
Для выполнения команды «Включить» необходимо нажать на кнопку «I» серого цвета
(см. Рис.4.13). По факту выполнения команды кнопка «I» изменит свой цвет на красный (см.
Рис.4.12) и в журнале событий появится запись «Включен от Местное соединение».
В случае отказа, при выполнении команды «Включение» или «Отключение», состояние
кнопок не изменится и в журнале неисправностей появится запись об отказе.
Положение выключателя «Включен»
Положение выключателя «Отключен»
4.2.3. Переключения через модуль дискретных входов/выходов
Последовательность действий:
1. Убедиться, что один из входов настроен на выполнение команды «Включить» или
«Отключить».
2. Подать на общий вход платы МДВВ «-», на вход N «+».

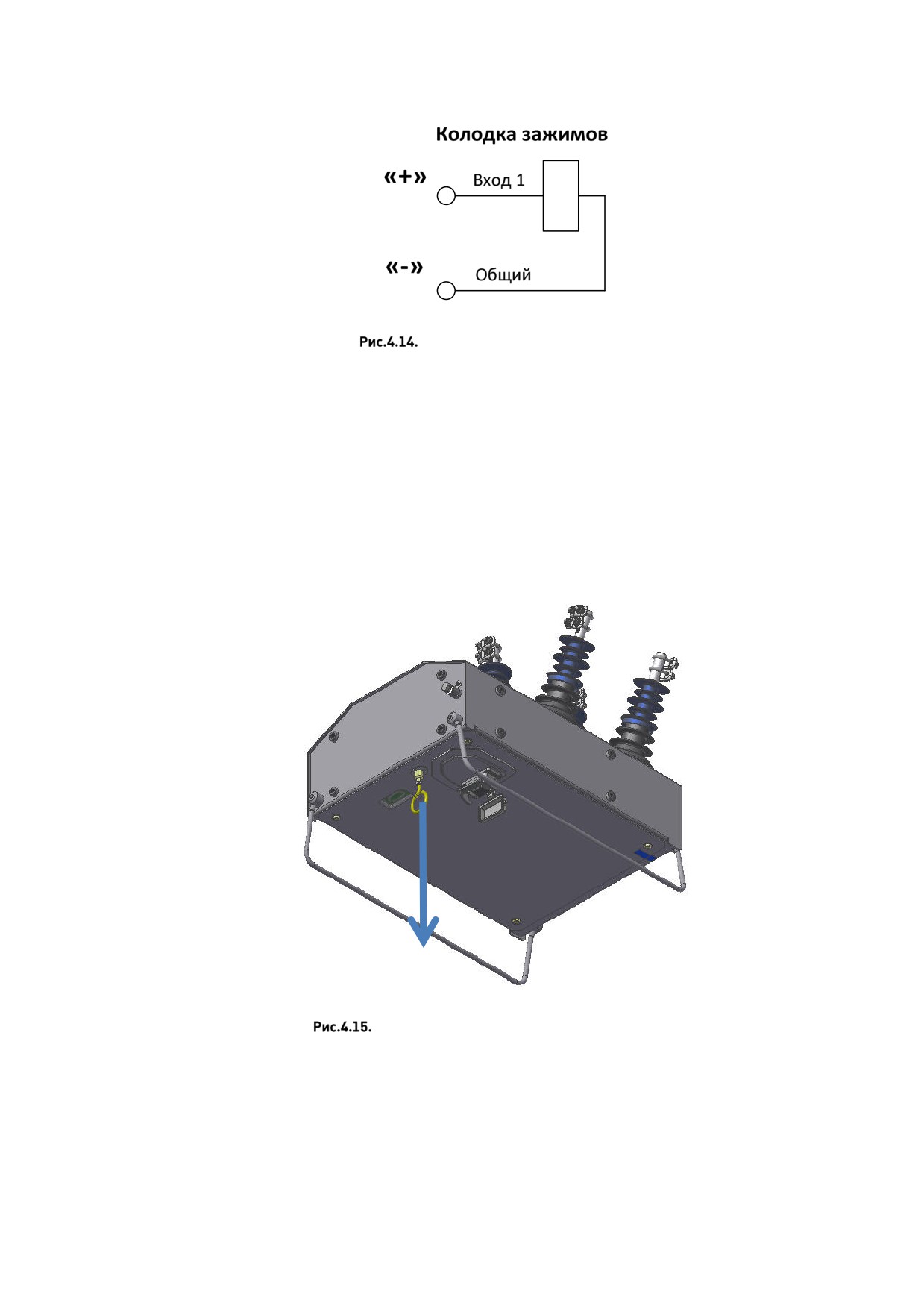

Пример управления через МДВВ
Уровень напряжения должен соответствовать типу МДВВ:
• от 12 до 60 В для IOM-12/60-02;
• от 100 до 220 В для IOM-100/250-02.

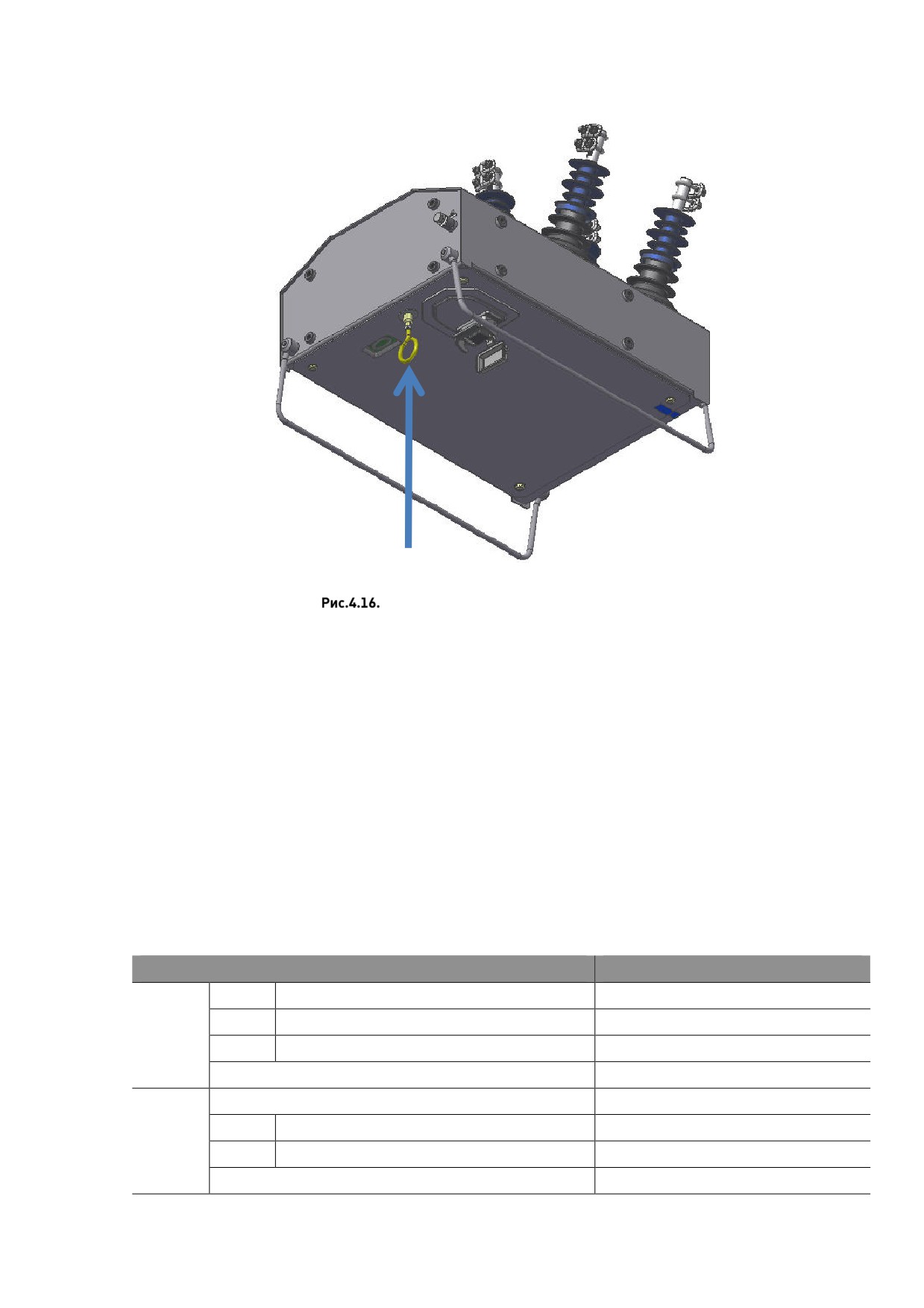

4.2.4. Ручное отключение, механическая блокировка
Для ручного отключения требуется потянуть вниз с помощью оперативной штанги за
кольцо ручного отключения. При этом произойдет отключение коммутационного модуля,
если он был включен. В таком состоянии включение коммутационного модуля будет
заблокировано. Если коммутационный модуль находился в отключенном состоянии, то он
перейдет в режим электрической и механической блокировки.
Ручное отключение. Механическая блокировка
Для выхода из режима механической блокировки требуется с помощью оперативной
штанги кольцо ручного отключения вернуть в исходное состояние.
Вывод из режима механической блокировки
4.2.5. Переключения из SCADA
Производится в соответствии с руководством по эксплуатации на систему телемеханики,
которая эксплуатируется вместе с реклоузером.
4.3. Изменение настроек
4.3.1. Рекомендации по изменению настроек
Внимание!
Реклоузер
TER_Rec25_Al1_L5
поставляется
настроенным
и
протестированным согласно проекту применения.
При изменении настроек защит и автоматики следует обратиться в компанию «Таврида
Электрик» для повторного тестирования измененных уставок.
4.3.2. Перечень возможных настроек
4.3.2.1. Защиты и автоматика
Таблица 4.1. Защиты от междуфазных КЗ
Параметры
Значение параметра
ВТХ
Тип ВТХ
TD/TEL A/TEL I/ANSI/IEC
IСР, A
Ток срабатывания
10-6000
МТЗ1,
МТЗ2
СР, с
Время срабатывания
0-100 (TEL I: 0,05-100)
Режим блокировки РНЛ
Введено/Выведено
Режим работы
Введено/Выведено
IСР, A
Ток срабатывания
40-12500
МТЗ3
СР, с
Время срабатывания
0-2
Режим блокировки РНЛ
Введено/Выведено
Таблица 4.2. Автоматическое повторное включение с пуском от МТЗ
Параметры
Значение параметров
Режим работы
Нормальный/Rezip/ZSC4
Nt
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ3 до
Nhs
1/2/3/4
запрета АПВ
4 отключения до запрета АПВ:
ББББ/БББМ/ББММ/БМММ/ММММ/МММБ/ММ
ББ/МБББ/ББМБ/БМББ/БММБ
Карта АПВ
3 отключения до запрета АПВ:
БББ/ББМ/БММ/МММ/ММБ/МББ/БМБ
2 отключения до запрета АПВ: ББ/БМ/ММ/МБ
1 отключение до запрета АПВ: Б/М
Режим первого включения
Нормальный/Ускорение/Замедление/с АПВ
АПВ , с
Выдержка времени АПВ1
0,1-1800
АПВ , с
Выдержка времени АПВ2
1-1800
АПВ , с
Выдержка времени АПВ3
1-1800
ПВ, с
Время АПВ первого включения
0,1-180
СБР, с
Время подготовки АПВ
1-180
Nt
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ3 до
Nhs
1/2/3/4
запрета АПВ
4 отключения до запрета АПВ: МММБ
Карта АПВ
3 отключения до запрета АПВ: ММБ
2 отключения до запрета АПВ: МБ
Режим первого включения
Ускорение
АПВ , с
Выдержка времени АПВ1
0,2-1800
АПВ , с
Выдержка времени АПВ2
1-1800
АПВ , с
Выдержка времени АПВ3
1-1800
СБР, с
Время сброса АПВ
1-180
Примечания:
1. Б (быстрое отключение) - условное наименование ступени МТЗ-2.
2. М (замедленное отключение) - условное наименование ступени МТЗ-1.
3. Количество отключений МТЗ-3 до запрета АПВ не может быть больше общего
количества отключений до запрета АПВ.
4. Режим первого включения:
• нормальный - в соответствии с картой АПВ;
• ускоренный - при пуске защиты работает МТЗ-2. Если пуска защит нет, возврат к
карте АПВ;
• замедленный - при пуске защиты работает МТЗ-1. Если пуска защит нет, возврат к
карте АПВ;
• с АПВ - в соответствии с картой АПВ, даже если включение произошло на
повреждение.
4 Координация последовательности зон
5. Координация последовательности зон определяет переход по карте АПВ:
• введено - переход по карте АПВ по факту пуска и возврата защит;
• выведено - переход по карте АПВ по факту пуска, работы защиты, отключения
коммутационного модуля и возврата.
Таблица 4.3. Защита от однофазных замыканий на землю
Параметры
Применимые значения
Режим работы
Выведено/На сигнал/Отключить
Способ определения неисправности
Токовая
Направленная
ВТХ
TD/TEL I
TD
Угол максимальной
Ta, º
na
0 - 359
чувствительности
IСР, A
Ток срабатывания
0,5-80
TD
СР, с
Время срабатывания
0,01-100
N
Количество секций
1/2/3
МАКС, с
Максимальное время
0,1-100
ОЗЗ
, с
Первое промежуточное время
0,1-100
, с
Второе промежуточное время
0,1-100
МИН, с
Минимальное время
0,1-100
IСР, A
Ток срабатывания
1-80
TEL I
I
, A
Первый промежуточный ток
1-6000
I
, A
Второй промежуточный ток
1-6000
IМАКС, A
Максимальный ток
1-6000
IАС , A
Асимптота первой секции
1-80
IАС , A
Асимптота второй секции
1-6000
IАС , A
Асимптота третьей секции
1-6000
Таблица 4.4. Автоматическое повторное включение ОЗЗ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2/3/4
АПВ
, с
Выдержка времени АПВ1
0,1-180
АПВ ОЗЗ
АПВ , с
Выдержка времени АПВ2
1-180
АПВ , с
Выдержка времени АПВ3
1-180
СБР, с
Время сброса АПВ
1-180
Таблица 4.5. Защита от однофазных замыканий на землю, основанная на контроле проводимости нулевой
последовательности
Параметры
Применимые значения
Режим работы
Введена / Выведена
Тип защиты
Y0/G0/B0
ОЗЗнп
Направленность (только для G0/B0)
Двусторонний/Вперед/Назад
Проводимость срабатывания
Y0ср, мСм
0,1 - 100
(только для Y0)
Параметры
Применимые значения
Активная составляющая
G0ср, мСм
проводимости срабатывания
0,1 - 100
(только для G0)
Реактивная составляющая
B0ср, мСм
проводимости срабатывания
0,1 - 100
(только для B0)
Угол коррекции (только для G0/B0
Ac, гр.
-179 - +179
и направленности вперед/назад)
U0min, кВ
Минимальное напряжение U0
0,5 - 10
tср, с
Время срабатывания
0,05 - 100
tвозв, с
Время возврата
0 - 100
Таблица 4.6. Защита минимального напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗМН
Напряжение срабатывания
0,6-1
СР, о.е.
СР, с
Время срабатывания
0,1-100
Таблица 4.7. Автоматическое повторное включение от ЗМН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗМН
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.8. Защита от повышения напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗПН
СР, о.е.
Напряжение срабатывания
1-1,4
СР, с
Время срабатывания
0,1-100
Примечание: напряжение срабатывания отсчитывается от значения напряжения прямой
последовательности U1. Численное значение напряжения отсчитывается от номинального,
указанного в системных настройках.
Таблица 4.9. Автоматическое повторное включение от ЗПН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗПН
АПВ , с
Выдержка времени АПВ, с
0,1-300
Таблица 4.10. Автоматическая частотная разгрузка
Параметры
Применимые значения
Режим работы
Введено/Выведено
45-50 Гц при
НОМ
= 50 Гц
АЧР
СР, Гц
Частота срабатывания
55-60 Гц при
НОМ = 60 Гц
СР, с
Время срабатывания
0,1-180
Таблица 4.11. Частотное АПВ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
ЧАПВ
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.12. Защита от повышения частоты
Параметры
Значение параметров
Режим работы
Введено/Выведено
50-55 Гц при
НОМ
= 50 Гц
ЗПЧ
СР, Гц
Частота срабатывания
60-65 Гц при
НОМ = 60 Гц
СР, с
Время срабатывания
0,1-100
Таблица 4.13. Автоматическое повторное включение от ЗПЧ
Параметры
Значение параметров
Nt
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
АПВ , с
Выдержка времени АПВ, с
0,1-180
Таблица 4.14. Включение на холодную нагрузку
Параметры
Применимые значения
РАС, мин
Время распознавания
0-60
ВХН
СБР, мин
Время сброса
1-400
OCLM
Коэффициент холодной нагрузки
1-2
Таблица 4.15. Защита от обрыва фазы по напряжению обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗОФ U2
Кратность U2 к U1, о.е.
0,05-1
СР, с
Время срабатывания
0,1-100
Таблица 4.16. Защита от обрыва фазы по току обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
Кратность I2 к I1, о.е.
0,05-1
ЗОФ I2
Минимальное значение тока
I2мин, А
1-80
обратной последовательности
СР, с
Время срабатывания
0,1-300
Таблица 4.17. Защита от смещения нейтрали
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗСН
Напряжение срабатывания
0,05-1
Время срабатывания
0,1-100
СР, с
Таблица 4.18. Максимальная токовая защита режима «Работа на линии»
Параметры
Применимые значения
СР
, A
Ток срабатывания
10-1280
РНЛ МТЗ
СР, с
Время срабатывания
0-2
Параметры
Применимые значения
СР
, A
Ток срабатывания
4-1280
РНЛ ЗЗЗ
СР, с
Время срабатывания
0-2
Таблица 4.19. Контроль напряжения
Параметры
Применимые значения
Контроль напряжения U2
Введено/Выведено
Контроль напряжения 3U0
Введено/Выведено
Контроль повышения напряжения
Введено/Выведено
Контроль снижения напряжения
Введено/Выведено
Контроль снижения частоты
Введено/Выведено
Контроль повышения частоты
Введено/Выведено
Режим блокировки включения
Введено/Выведено
Кратность U2 к U1, о.е.
0,05-1
КН
Кратность 3U0 к U1, о.е.
0,05-1
Максимальное напряжение
Uмакс, о.е.
1-1,3
срабатывания
Минимальное напряжение
Uмин, о.е.
0,6-1
срабатывания
Минимальная частота
45-49,99 Гц при
НОМ = 50 Гц
Fмин, Гц
срабатывания
55-59,99 Гц при
НОМ = 60 Гц
Максимальная частота
50,01-55 Гц при
НОМ = 50 Гц
Fмакс, Гц
срабатывания
60,01-65 Гц при
НОМ = 60 Гц
Примечание: блокировка включения действует
на запрет любого включения, даже с
панели управления, если параметры
напряжения не соответствуют контролируемым
параметрам.
Таблица 4.20. Автоматическое включение резерва
Параметры
Применимые значения
Режим работы
Выведено/Обе стороны/Сторона+/Сторона-
Режим сброса АВР
Введено/Выведено
АВР
СБ, с
Время сброса АВР
00:00:01 - 06:00:00
СР +, с
Время срабатывания +
0,1-180
СР -, с
Время срабатывания -
0,1-180
Таблица 4.21. Сброс АПВ
Параметры
Применимые значения
Время сброса АПВ, мин
1-360
Таблица 4.22. Отключение близких КЗ
Параметры
Применимые значения
Режим работы
Введено/Выведено
БКЗ
СР, А
Ток срабатывания
20-12500
Таблица 4.23. Защита от потери питания
Параметры
Значения
Режим работы
Введено/Выведено
ЗПП
ЗПП, с
Время срабатывания, с
0,1-100
Контроль напряжения при АПВ
Введено/Выведено
Таблица 4.24. Автоматическое повторное включение от ЗПП
Параметры
Значение параметров
Режим работы
Нормальный/Rezip
Число отключений до
Nt
1/2
запрета АПВ
Нормальный
АПВ , с
Выдержка времени АПВ, с
0,1-180
Число отключений до
Nt
2
запрета АПВ
Rezip
АПВ , с
Выдержка времени АПВ, с
0,2-180
Таблица 4.25. Детектор источника
Параметры
Применимые значения
Режим работы
Введено/Выведено
ДИ
Уровень напряжения для
Ust, кВ
0,5-27
обнаружения источника, кВ
Таблица 4.26. Параметры УВ
Параметры
Значение параметров
Максимальная разность напряжений (dU), о.е.
0,01 - 0,30
Индикатор
синхронизации
Максимальная разность углов (dP), º
5 - 90
Наличие напряжения со стороны «+», отсутствие
напряжения со стороны «-»
Введено/Выведено
(режим УВ: + есть, - нет)
Наличие напряжения со стороны «-», отсутствие
УВ
напряжения со стороны «+»
Введено/Выведено
Условие
включения
(режим УВ: + нет, - есть)
Отсутствие напряжения
Введено/Выведено
(режим УВ: + нет, - нет)
Параллельная работа
Введено/Выведено
(режим УВ: + есть, - есть)
4.3.2.2. Связь, передача данных
Таблица 4.27. SCADA. Порт и модем. Тип подключения
Уставка
Применимые значения
Прямое соединение/ GSM-модем/ Телефонный
УС
модем/Радиомодем/ TCP IP Network/ UDP IP Network
Таблица 4.28. SCADA. Порт и модем. Настройки RS232
Уставка
Значения
Скорость передачи, бод
300-115200
Тип дуплекса
Полный/Полудуплекс
Контроль четности
Четный/ Нечетный/Нет
Стоп-биты
1,2
Режим DTR
Игнорировать/Управление
Уровень включения DTR
Высокий/Низкий
Время низкого уровня DTR, мс
50-4750
Режим RTS
Игнорирование/Управление потоком/Управление РТТ
Уровень включения RTS
Высокий/Низкий
Режим DSR
Игнорировать/Монитор высокого/Монитор низкого
Режим CTS
Игнорировать/Монитор высокого/Монитор низкого
Режим DCD
Игнорировать/Монитор высокого/Монитор низкого
Время спада DCD, мс
0-25500
Время неактивности, с
0-600
Задержка передачи, мс
0-4240
Время перед передачей, мс
0-5000
Время после передачи , мс
0-5000
Контроль питания УС
Введено/Выведено
Режим CA
Введено/Выведено
CA мин. время ожидания, с
0-34540
CA макс. случайная задержка, с
0-120000
Таблица 4.29. SCADA. Порт и модем. Настройки радиомодема
Уставка
Применимые значения
Преамбула
Введено/Выведено
Символ преамбулы
0-255 (0x00-0xFF)
Последний символ преамбулы
0-255 (0x00-0xFF)
Количество повторений
0-25
Таблица 4.30. SCADA. Порт и модем. Настройки GSM-модема
Уставка
Применимые значения
Интервал автодозвона, с
0-255
Префикс набора 1, символов
0-32
Префикс набора 2, символов
0-32
Префикс набора 3, символов
0-32
Префикс набора 4, символов
0-32
Префикс набора 5, символов
0-32
Строка инициализации, символов
0-32
Команда подключения, символов
0-32
Команда отбоя, символов
0-32
Автоответ включен, символов
0-32
Уставка
Применимые значения
Таймаут соединения, с
0-255
Время ответа, с
0-255
Защита соединения
Введено/Выведено
Доверительный номер 1, символов
0-32
Доверительный номер 2, символов
0-32
Доверительный номер 3, символов
0-32
Доверительный номер 4, символов
0-32
Доверительный номер 5, символов
0-32
Таблица 4.31. SCADA. Протокол
Уставка
Применимые значения
Протокол SCADA
Modbus, IEC 60870-104
Таблица 4.32. SCADA. Настройки Modbus
Уставка
Применимые значения
Адрес ведомого устройства
0-247
Режим автоматического таймаута
Введено/Выведено
Таймаут приема, мс
0-60000
Таблица 4.33. SCADA. Настройки IEC60870-5-104
Уставка
Применимые значения
Канальный уровень
Таймаут
1- 255
Т1
1- 255
Т2
1- 255
Т3
1- 255
K
1-32767
W
1-32767
Уровень приложений
Размер буфера событий бинарных точек
50-1000
Размер буфера событий аналоговых точек
50-1000
Адрес ASDU
0-65534
Прием широковещательных сообщений
Введено/Выведено
Максимальная длина APDU
0-253
Режим циклической передачи данных
Введено/Выведено
Таймаут циклической передачи данных, с
0-65534
Режим фонового сканирования
Введено/Выведено
Таймаут фонового сканирования
0-65534
Таймаут SBO
1-60
Период синхронизации, с
0-65534
Допустимая задержка команд с меткой
1-60
времени
Уставка
Применимые значения
Метка времени в событиях одноэлементных
Введено/Выведено
точек
Метка времени в обратной информации
Введено/Выведено
одноэлементных точек
Метка времени в ответах чтения
Введено/Выведено
одноэлементных точек
Метка времени в событиях двухэлементных
Введено/Выведено
точек
Метка времени в обратной информации
Введено/Выведено
двухэлементных точек
Метка времени в ответах чтения
Введено/Выведено
двухэлементных точек
Тип точек измерения
Нормализированные/Скаляр/С плавающей запятой
Метка времени в событиях точек измерения
Введено/Выведено
Метка времени в ответах точек измерения
Введено/Выведено
Метка времени в событиях точек счетчиков
Введено/Выведено
Метка времени при опросе счетчиков
Введено/Выведено
Команда уставки, требуется выбор
Введено/Выведено
Тип мастера
Местный/ Дистанционный
Таблица 4.34. Соединение с TELARM
Уставка
Применимые значения
GSM-Модем
MTU
0-16384
MRU
0-16384
Строка сброса, символов
0-32
Строка инициализации, символов
0-32
SIM-баланс, символов
0-32
Порт
Скорость передачи
300-115200
Управление потоком
Введено/Выведено
Режим DSR
Игнорировать/Монитор высокого/Монитор низкого
Режим DTR
Игнорировать/Монитор
Время низкого уровня DTR, мс
0-5000
Провайдер
PIN-код SIM-карты, символов
4
Протокол аутентификации
Pap/Chap
Имя пользователя, символов
0-256
Пароль, символов
0-256
Имя точки доступа, символов
0-256
Локальная передача данных
Уставка
Применимые значения
IP-адрес
ХХХ.ХХХ.ХХХ.ХХХ
Маска сети
ХХХ.ХХХ.ХХХ.ХХХ
Шлюз
ХХХ.ХХХ.ХХХ.ХХХ
Интернет-сервер
IP-адрес
ХХХ.ХХХ.ХХХ.ХХХ
TCP-порт
0-65535
Таблица 4.35. Дискретные входы/выходы
Уставка
Применимые значения
Общие настройки
Режим работы
Тест/Нормальный
Дискретные входы
Отключить
1-12
Включить
1-12
Ввести группу 1
1-12
Ввести группу 2
1-12
Ввести группу 3
1-12
Ввести группу 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
АВР
1-12
Питание УС
1-12
Сброс флагов
1-12
ЗМН
1-12
ЗПН
1-12
ЗМН, ЗПН ввести
1-12
АЧР
1-12
ЗПЧ
1-12
АЧР, ЗПЧ ввести
1-12
ЗОФ U2
1-12
ЗОФ I2
1-12
БКЗ
1-12
ЗПП
1-12
ЗСН
1-12
Дискретные выходы
Положение главных контактов
1-12
Дистанционное управление
1-12
Отключен с запретом АПВ
1-12
Пуск АПВ
1-12
Уставка
Применимые значения
Пуск РЗА
1-12
Группа 1
1-12
Группа 2
1-12
Группа 3
1-12
Группа 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
АВР
1-12
Питание УС
1-12
Положение двери ШУ
1-12
Неисправность RCM
1-12
Неисправность
1-12
Предупреждение
1-12
Сигнал пользователя 1-40
1-12
ЗМН
1-12
ЗПН
1-12
ЗМН, ЗПН ввести
1-12
АЧР
1-12
ЗПЧ
1-12
АЧР, ЗПЧ ввести
1-12
ЗОФ U2
1-12
ЗОФ I2
1-12
БКЗ
1-12
ЗПП
1-12
ЗСН
1-12
4.3.2.3. Системные настройки
Таблица 4.36. Конфигурация
Наименование
Применимые значения
Тип
Радиальный/Кольцевой
Серийный номер
Тип сети
Трехпроводная/Четырехпроводная
Номинальное напряжение, кВ
0-27
Номинальная частота, Гц
50, 60
Наименование источника «+»
Наименование источника «-»
Выводы в сторону источника «+»
X1X2X3, X4X5X6
Последовательность фаз
ABC/ ACB/ BAC/ BCA/ CAB/ CBA
Наименование
Применимые значения
Блокировка отключения в мест./дист
Введена/Выведена
Режим ПУ
Вкл/Откл
Режим МДВВ
Вкл/Откл
Режим Bluetooth
Вкл/Откл
Режим УС
Вкл/Откл
Режим RS232 (Разъем 5)
Откл/Местный/TELARM
Примечания:
1. Ring - реклоузер кольцевой линии с направленными защитами.
2. Radial - реклоузер радиальной линии с односторонними защитами.
3. Уставка
«Выводы в сторону источника» определяет направление работы
направленных защит.
4. При вводе в работу блокировки отключения в местном/дистанционном режиме
происходит следующее:
• если активирован местный режим работы, то разрешено отключение от ПУ и
TELARM;
• если активирован дистанционный режим работы, то разрешено отключение от
МДВВ и SCADA.
5. Уставка «Режим RS232»:
• Откл - не используется;
• TELARM - порт используется для подключения GPRS-модема;
• Местный - порт используется для подключения кабеля RS232 для связи с TELARM
при местном соединении.
Таблица 4.37. Блок питания
Наименование
Применимые значения
Емкость АБ, А·ч
0-30
Уровень отключения, о.е.
0,1-0,8
Уровень отключения УС, о.е.
0,1-0,8
Напряжение питания устройства связи, В
5-15
Цикл перезагрузки УС, ч
0-168
Длительность сбора УС, с
1-30
Таблица 4.38. Уставки ЧРВ
Наименование
Применимые значения
Формат времени
12, 24
Летнее время
Вкл/Откл
Начало летнего времени
ДД/ММ/ГГ
Конец летнего времени
ДД/ММ/ГГ
Смещение летнего времени, мин
0 - 23,59
Таблица 4.39. Панель управления
Наименование
Применимые значения
Наименование
Применимые значения
Язык
Русский/Английский/Польский/Португальский
Режим работы кнопки РЗА
Вкл/Откл
Режим работы кнопки Группа
Вкл/Откл
Режим работы кнопки ОЗЗ
Вкл/Откл
Режим работы кнопки АПВ
Вкл/Откл
Режим работы кнопки РНЛ
Вкл/Откл
Режим пользовательской кнопки
Откл/ ЗМН/ ЗПН/АЧР/ЗПЧ/ЗОФ U2/ ЗОФ I2/БКЗ/ЗПП/ЗСН
Режим работы кнопки Питание УС
Вкл/Откл
Отображение при включении
Измерения/ Журнал событий/ Журнал неисправностей
Отображение после нажатия ОТМЕНА
Главное меню/ Счетчики РЗА
Задержка включения, с
0-300
Безопасный режим
Вкл/Откл
Режим энергосбережения
Вкл/Откл
Примечания:
1. Задержка включения задает время от нажатия кнопки «Вкл.» до включения
коммутационного модуля.
2. Безопасный режим определяет
необходимость ввода
паролей для изменения
настроек защит.
Таблица 4.40. Измерения
Наименование
Применимые значения
Коэффициент датчика тока X1, B/кА
1,8-2,2
Коэффициент датчика тока X2, B/кА
1,8-2,2
Коэффициент датчика тока X3, B/кА
1,8-2,2
Коэффициент датчика тока нулевой
1,8-2,2
последовательности, B/кА
Коэффициент датчика напряжения X1, B/кВ
0,1-0,2
Коэффициент датчика напряжения X2, B/кВ
0,1-0,2
Коэффициент датчика напряжения X3, B/кВ
0,1-0,2
Коэффициент датчика напряжения X4, B/кВ
0,1-0,2
Коэффициент датчика напряжения X5, B/кВ
0,1-0,2
Коэффициент датчика напряжения X6, B/кВ
0,1-0,2
Длина кабеля, м
0-12
Выборки осциллографирования
8/ 16/ 32/ 64
Таблица 4.41. Нагрузка
Наименование
Применимые значения
Шаг журнала нагрузки, мин
5-60
4.3.3. Изменение настроек с панели управления
Последовательность действий:
1. Перевести режим работы реклоузера в местный. Для этого нажать кнопку
«Режим» на панели управления, убедиться, что загорелся индикатор «Мест».
2. В меню управления с помощью клавиш навигации, кнопки «Ввод» перейти в
необходимый пункт меню.
Настройки защит и автоматики с панели управления
Основное меню
Настройки
Настройки связи
Настройка
Настройки связи
SCADA
Дискретные входы/выходы
TELARM
Изменение настроек связи с панели управления
Изменение системных настроек с панели управеления
3. Установить курсор на изменяемый параметр. Нажать клавишу «Ввод». С помощью
клавиш навигации выполнить необходимые изменения. Перечень возможных
настроек приведен в п. 4.3.2.
4. Нажать клавишу «Ввод» для сохранения изменений.
5. После изменения настроек вернуть прежний режим управления.
4.3.4. Изменение настроек из TELARM Lite
4.3.4.1. Последовательность действий
Изменение настроек из TELARM Lite состоит из следующих этапов:
1. Ввод уставок в TELARM Lite.
2. Сохранение уставок.
3. Подключение к реклоузеру.
4. Загрузка уставок в реклоузер.
5. Контроль загруженных уставок.
4.3.4.2. Ввод уставок в TELARM Lite
1. Выбрать в Базе данных необходимый Фидер.
2. Выбрать в Фидере необходимый реклоузер.
3. В области настроек реклоузера кликнуть по ссылке типа настроек для
редактирования
4. В открывшемся окне выбранных настроек произвести редактирование настроек
Общие принципы редактирования уставок сводятся к следующим шагам:
1. В дереве блоков уставок выделить, щелкнув ЛКМ необходимый тип настроек;
2. При этом в правой области окна Редактора пользователю станут доступны поля
ввода уставок выбранного блока настроек.
3. В зависимости от типа настройки (уставки) установить требуемое значение в
соответствующей ячейке:
• Выпадающий список стандартизированных значений настроек;
• Поле ввода численных или алфавитных значений;
• Поле ввода/вывода в работу автоматики или защиты
4. После изменения и проверки правильности введенных значений необходимо
нажать кнопку «Сохранить» на панели управления окна Редактора настроек и в
открывшемся окне подтвердить сохранение этих уставок;
5. Закрыть окно Редактора настроек реклоузера. Отредактированные уставки готовы
к загрузке в устройство.

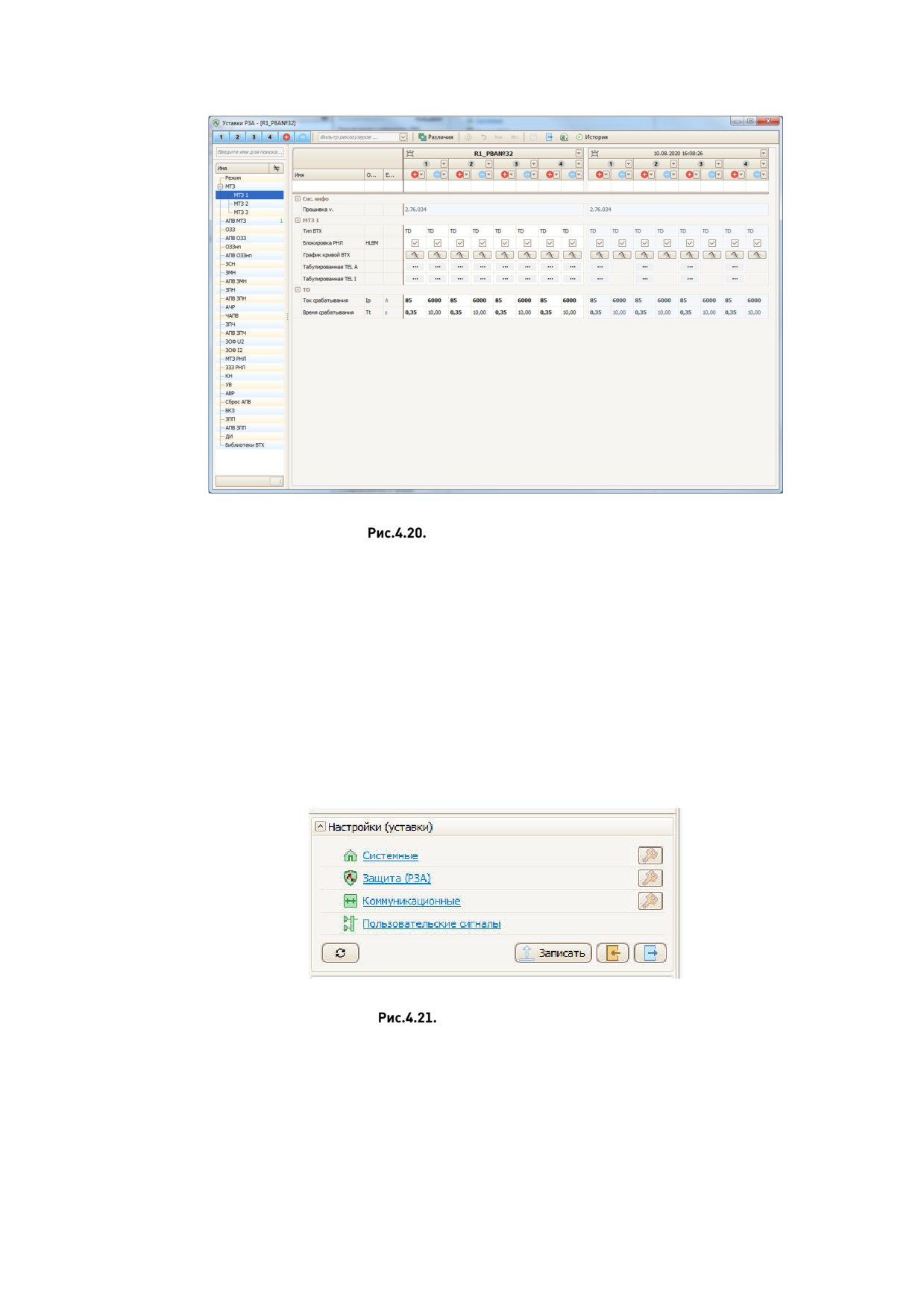

Окно Настройки (уставки) РЗА
4.3.4.3. Подключение к реклоузеру
Подключение по USB выполнить в соответствии с п.4.2.2.2.
Подключение по Bluetooth выполнить в соответствии с п. 4.2.2.3.
4.3.4.4. Загрузка уставок в реклоузер
Загрузка настроек в реклоузер выполняется в следующем порядке
1. В области настроек (уставок) нажмите кнопку «Записать» (см.Рис.4.21).
2. В открывшемся окне Мастера записи настроек
(см.Рис.4.22) выберите
необходимые для загрузки настройки (уставки) реклоузера и нажмите кнопку
«Далее».
Область настроек (уставок)

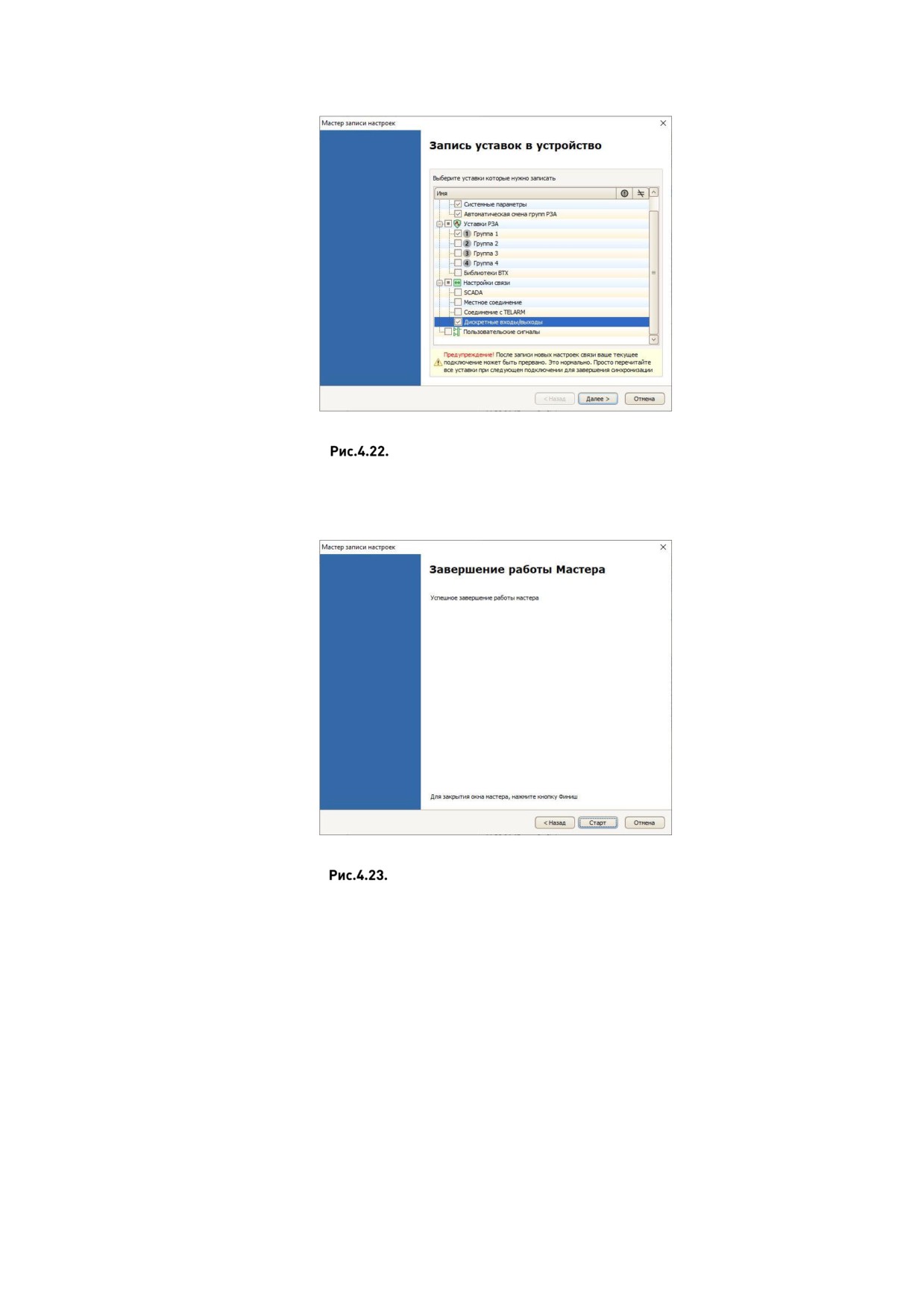

Начальное окно Мастера записи настроек
3. Настройки (уставки) будут записаны в устройство автоматически. По завершению
записи настроек откроется финальное окно мастера записи уставок (см. Рис.4.23).
Финальное окно Мастера записи настроек
4.3.4.5. Контроль загруженных уставок
Выгрузка настроек из реклоузера выполняется в следующем порядке
1. Нажмите кнопку «Вычитать все уставки».
2. Запустится процесс вычитки уставок из устройства (см. Рис.4.24). Ссылки для
перехода в соответствующие настройки станет не активной, в строках
соответствующих настроек появится надпись
«чтение». Дождитесь полной
выгрузки уставок из устройства.

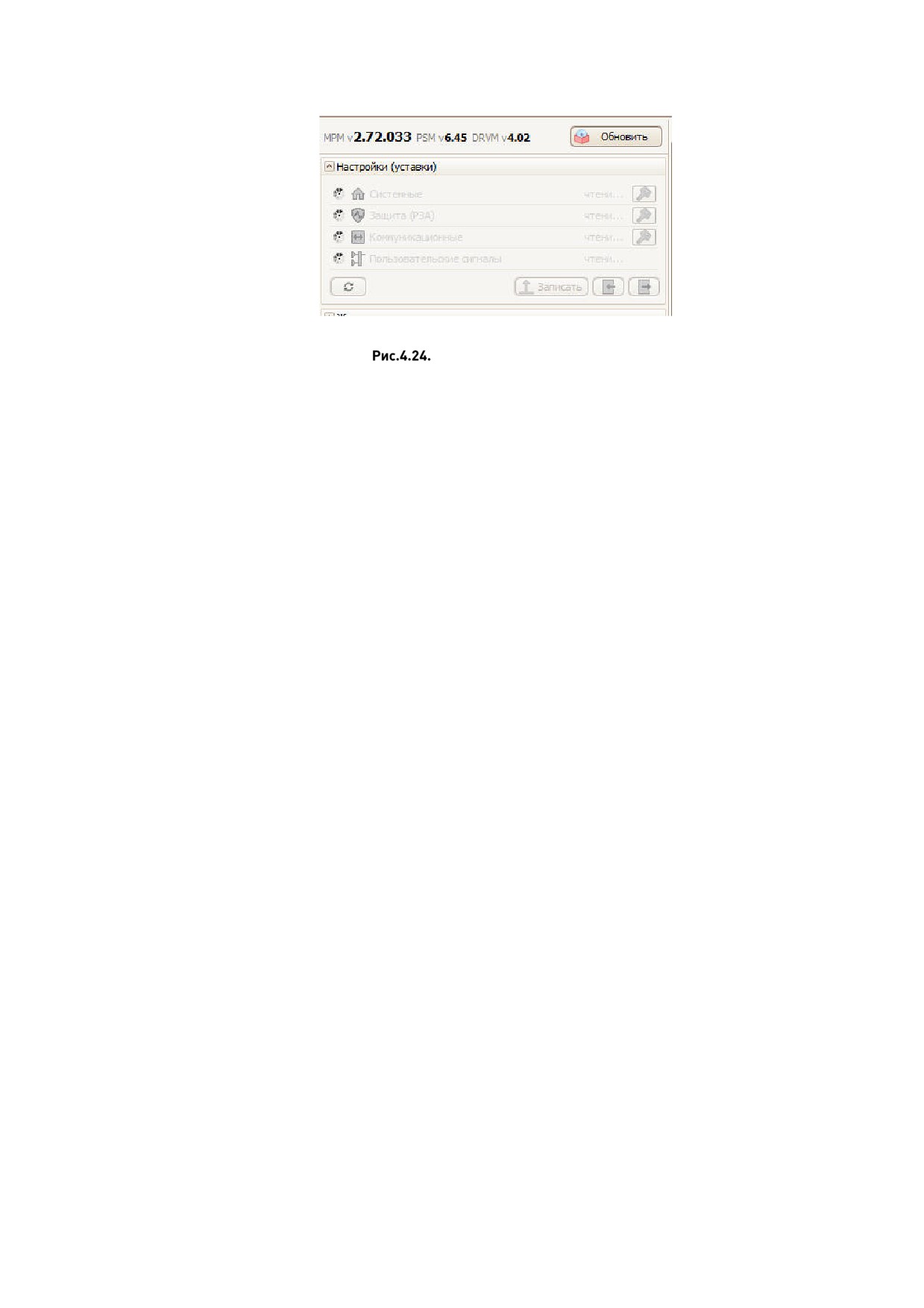

Область Настройки (уставки)
3. В области Настройки (уставки) панели управления реклоузера щелкнуть левой
кнопкой мыши по ссылке необходимого типа настроек (уставок);
4. В открывшемся окне в левом столбце будут отображаться текущие уставки, в
правом столбце будут отображаться загруженные в устройство уставки;
5. Для того, чтобы отобразить только отличающиеся у реклоузеров уставки, можно
воспользоваться кнопкой
«Различия», расположенной на панели управления
данного окна.
4.4. Работа с журналами
4.4.1. Перечень доступных журналов
Журнал реклоузера представляет собой набор упорядоченных во времени записей,
которые относятся к определенному типу информации.
Перечень журналов:
• журнал событий;
• журнал связи;
• журнал неисправностей;
• журнал аварий;
• журнал нагрузок;
• журнал изменений.
Журнал событий содержит информацию об аварийных и оперативных переключениях.
При каждом отключении реклоузера указывается источник события, например, панель
управления, короткое замыкание и т.п.

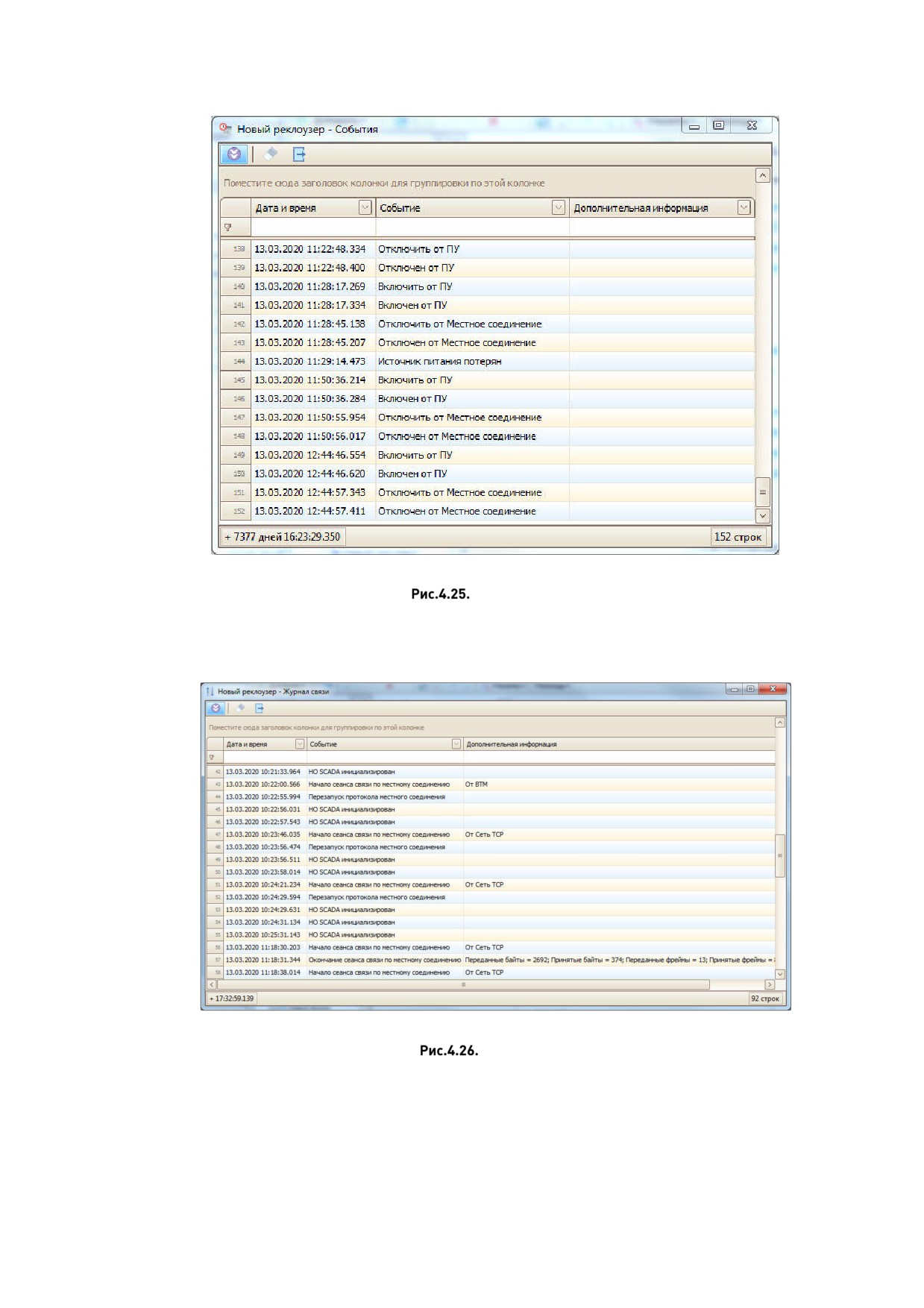

Журнал событий
Журнал связи содержит информацию об истории всех подключений к реклоузеру через
TELARM и SCADA.
Журнал связи
Журнал неисправностей содержит информацию о текущих неисправностях и
неисправностях, которые были в прошлом и устранены.

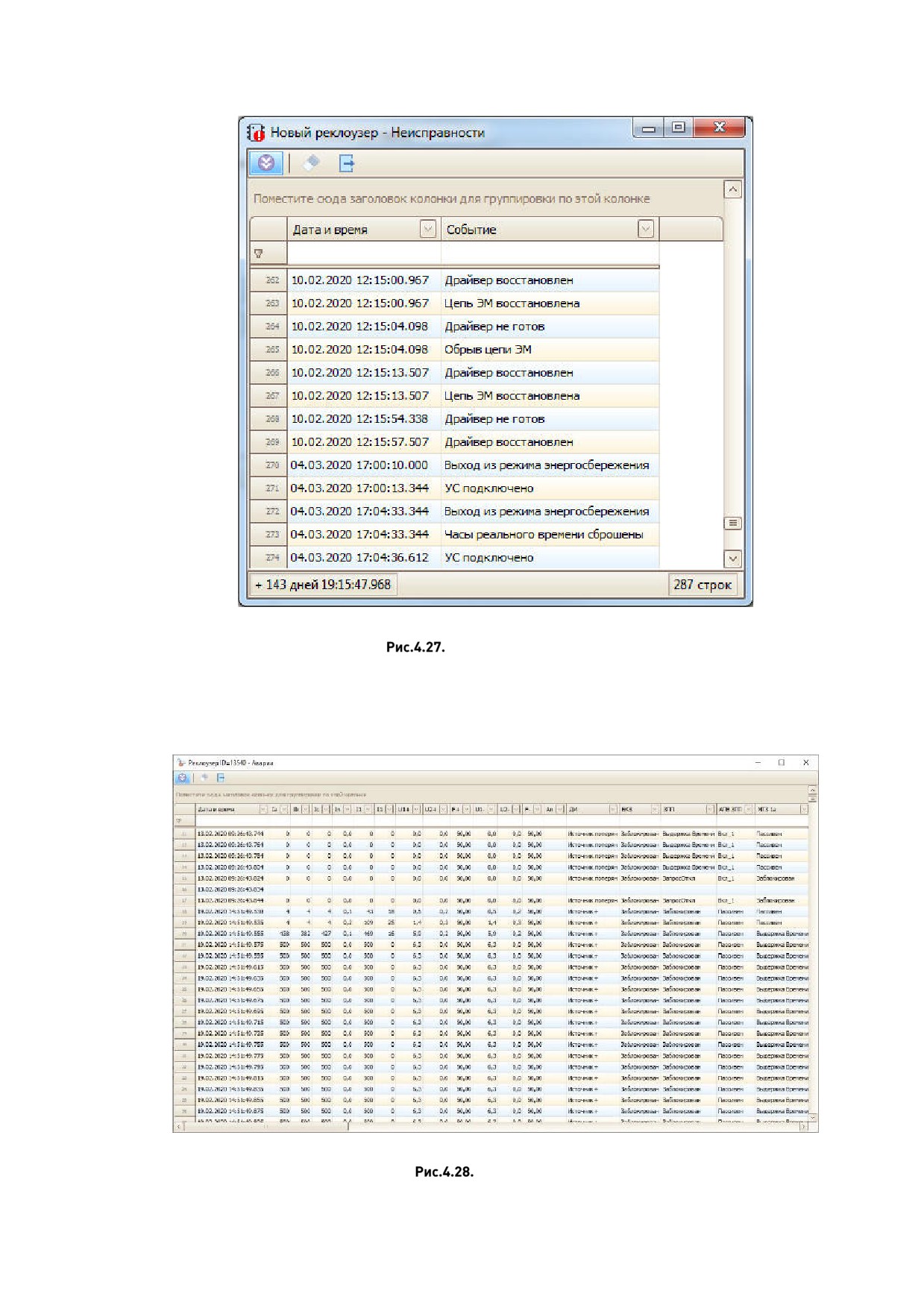

Журнал неисправностей
Журнал аварий содержит информацию по каждому аварийному отключению. В нём
можно отследить состояние каждого элемента РЗА, определить, от какой защиты и с каким
временем произошло отключение.
Журнал аварий
Журнал нагрузок содержит информацию о характере изменений измеряемых параметров
(I,U,P,Q) за определенный период.

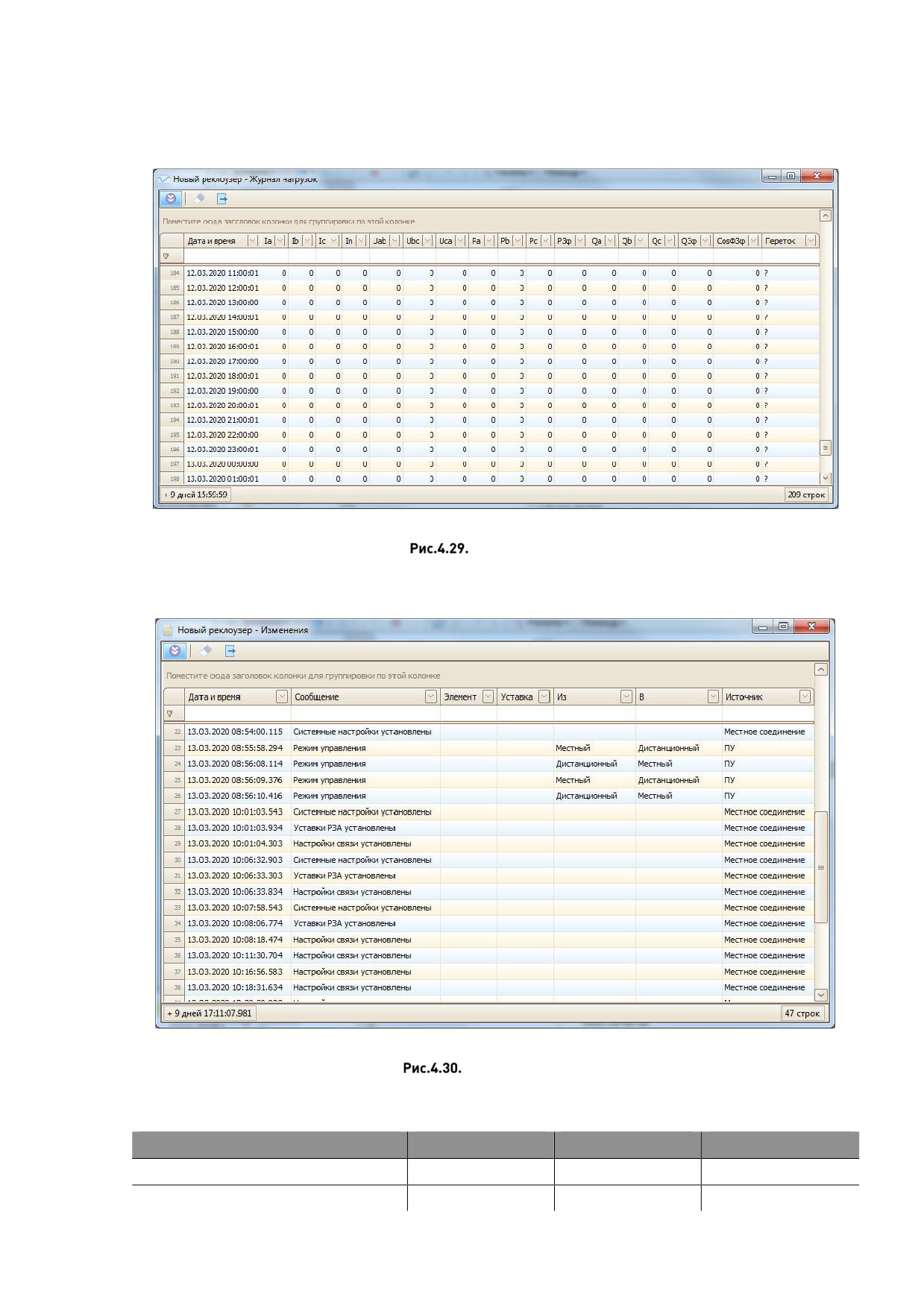

Журнал нагрузок
Журнал изменений содержит информацию изменений настроек.
Журнал изменений
Таблица 4.42. Характеристика журналов реклоузера
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал неисправностей
Да
Да
1000
Журнал аварий
Нет
Да
10000
Журнал нагрузок
Нет
Да
9000
Журнал изменений
Нет
Да
100
4.4.2. Запрос журналов
Запрос журналов может быть выполнен через TELARM Lite.
Последовательность действий:
1. Выполнить подключение к реклоузеру (см. п. 4.2.2).
2. В области Журналы нажмите кнопку «Вычитать все логи».
3. Запустится процесс вычитки журналов из устройства (см.Рис.4.31). Ссылки для
перехода в соответствующие журналы станут не активными. Дождитесь полной
загрузки журналов из устройства.

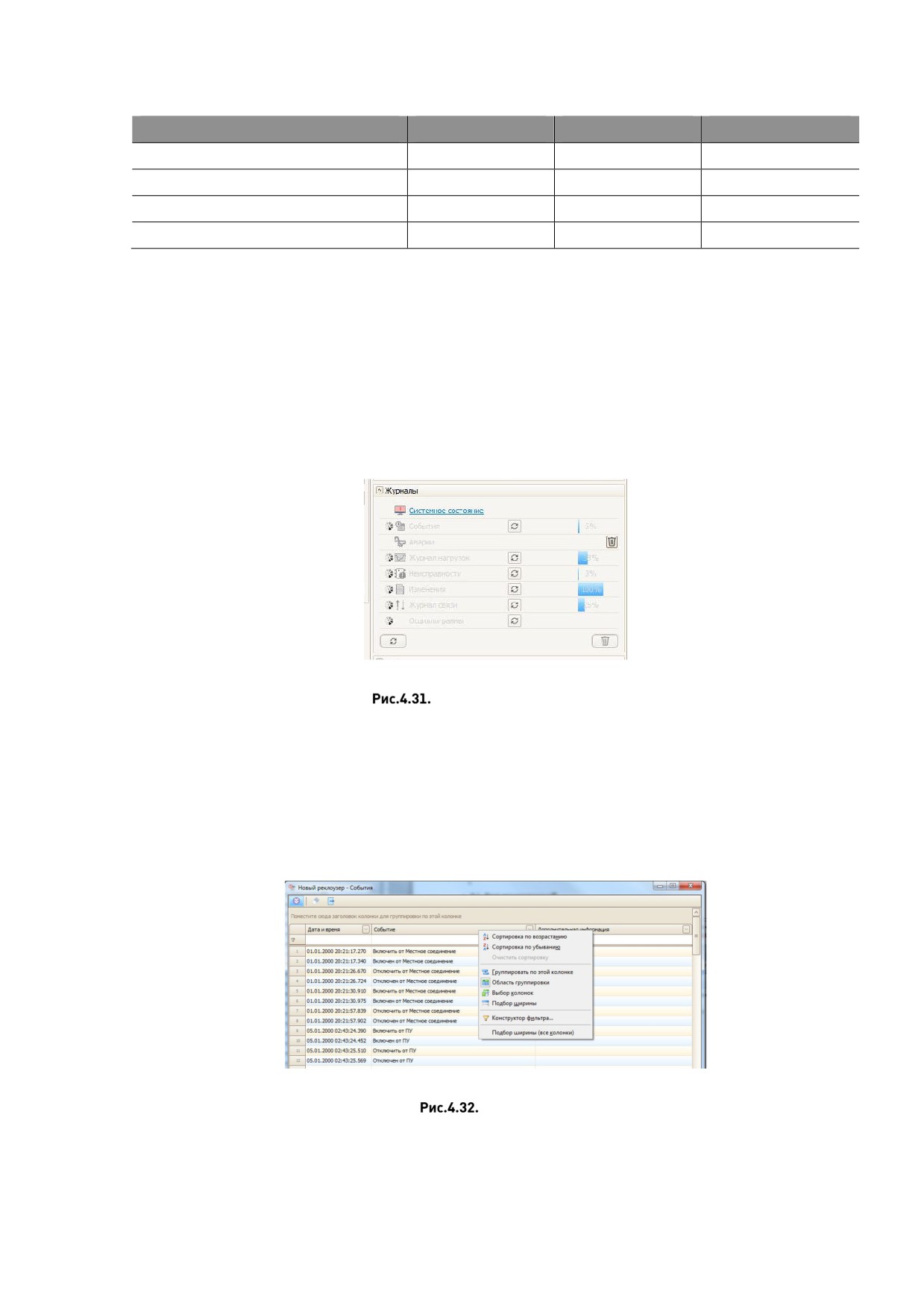

Область Настройки (уставки)
4.4.3. Фильтр данных
4.4.3.1. Группировка данных по типу содержимого столбца
Для того, чтобы сгруппировать строки по значению некоторого столбца перетащите,
зажав и удерживая ЛКМ, заголовок этого столбца на панель группировки или вызовите
контекстное меню, кликнув на заголовке соответствующего столбца ПКМ и выберите в нём
пункт «Группировать по этой колонке».
Окно журнала
Для того чтобы разгруппировать данные нужно перетащить сгруппированный столбец
обратно на его место, либо кликнуть по заголовку сгруппированного столбца правой
кнопкой мыши и в появившемся контекстном меню выбрать команду «Разгруппировать»
4.4.3.2. Сортировка
Для того, чтобы отсортировать содержимое столбца в алфавитном порядке один раз
кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на заголовке
столбца ПКМ, и выберите в нём пункт «Сортировать по возрастанию».
Для того, чтобы сортировать содержимое этого же столбца в обратном порядке повторно
один раз кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на
заголовке столбца ПКМ, и выберите в нём пункт «Сортировать по убыванию».
Чтобы отменить сортировку столбца необходимо однократно кликнуть ЛКМ по заголовку с
зажатой клавишей “Ctrl” или в контекстном меню выбрать пункт «Очистить сортировку»
4.4.3.3. Быстрый фильтр по значению
Чтобы оставить в таблице строки, у которых в заданном столбце значение равно
некоторой строке - наведите указатель мыши на интересующий столбец и нажмите на
значок
после чего в выпадающем списке выберите значение.
Чтобы оставить только данные, начинающиеся с определённой строки, введите её в поле
быстрой фильтрации (располагается сразу под название столбца).
4.4.4. Открытие журналов
Для перехода в журнал необходимо кликнуть по ссылке необходимого типа журнала

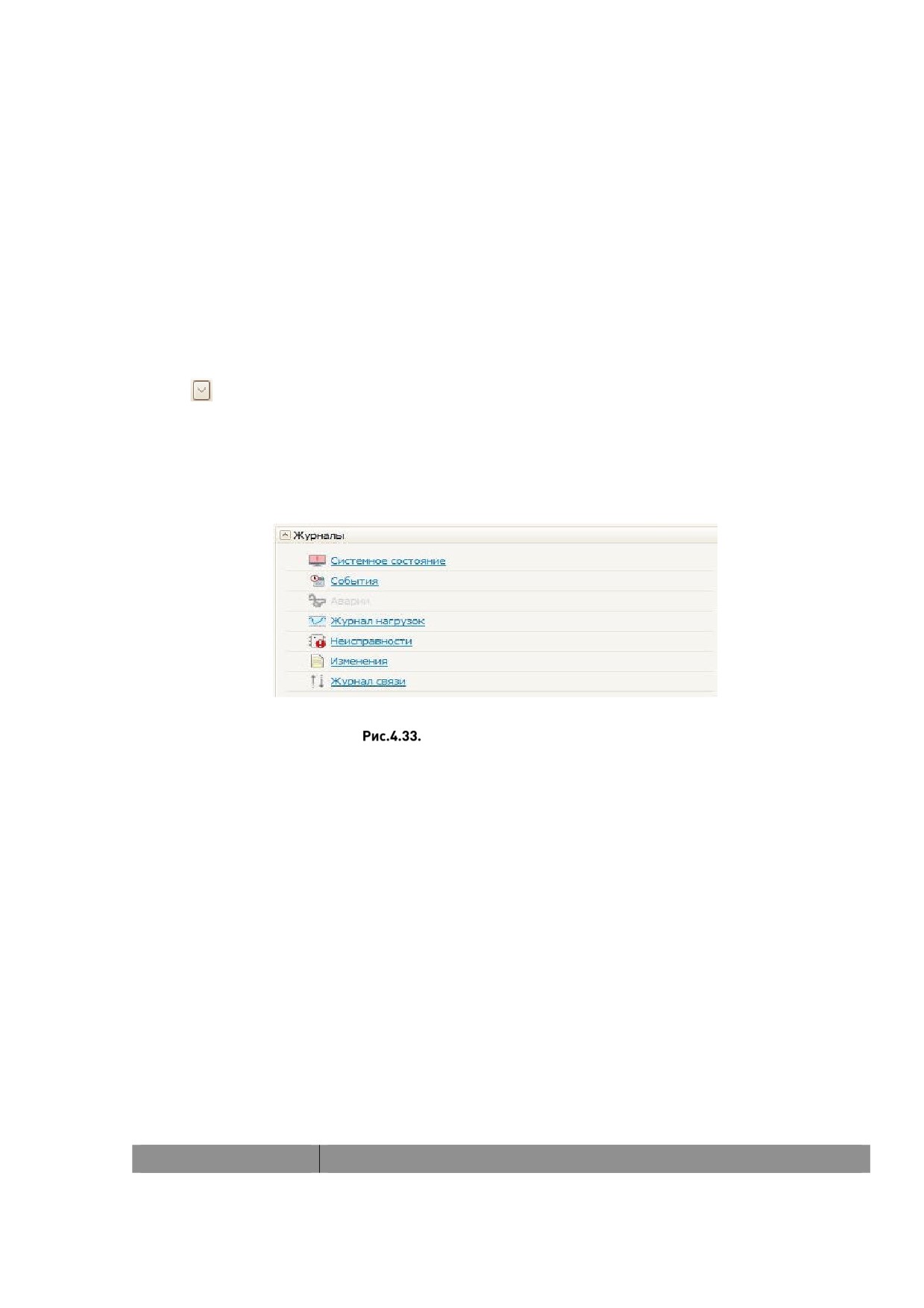

Область управления журналами
Если в памяти реклоузера есть новые, не скачанные записи в журналах, то в строке
данного журнала появится надпись «NEW Х», где Х — это число новых записей. Для
обновления записей нажмите кнопку «Скачать».
4.5. Возможные неисправности и способы их устранения
4.5.1. Поиск неисправностей
Шкаф управления обладает функцией самодиагностики. При выявлении неисправности
выдается предупредительный сигнал:
• на панель управления;
• по каналам передачи данных.
Для определения типа неисправности необходимо:
• скачать журнал неисправностей с помощью TELARM;
• просмотреть журнал неисправностей через меню панели управления.
4.5.2. Перечень возможных неисправностей главных цепей
Таблица 4.43. Перечень сигналов неисправностей главных цепей
Неисправность
Рекомендуемые действия к устранению неисправности
Неисправность
Рекомендуемые действия к устранению неисправности
1.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
•
«прозвонить» жилы соединительного кабеля: 1, 3, 5, 7;
Отказ отключения ВВ
•
проверить сопротивление изоляции жил: 1, 3, 5, 7 соединительного
кабеля относительно земли. Значение не менее 5 МОм.
2.
В случае необходимости отключить коммутационный модуль вручную,
потянув за кольцо ручного отключения с помощью оперативной штанги.
1.
Убедиться, что OSM не находится в состоянии механической блокировки.
2.
Убедиться, что RC находится в нужном режиме управления:
•
местном для управления с панели управления и через TELARM Basic;
•
дистанционном для SCADA; МДВВ.
Отказ включения ВВ
3.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
•
«прозвонить» жилы соединительного кабеля: 1, 3, 5, 7;
•
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля
относительно земли. Значение не менее 5 МОм.
1.
Убедиться, что OSM не находится в состоянии механической блокировки.
2.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
Обрыв цепи ЭМ
•
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
•
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля
относительно земли. Значение не менее 5 МОм
1.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
Короткое замыкание в
•
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
цепи ЭМ
•
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля
относительно земли. Значение не менее 5 МОм
1.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
•
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
Превышение времени
•
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного кабеля
включения
относительно земли. Значение не менее 5 МОм.
2.
Убедиться в отсутствии сигнала «Драйвер не готов». Если сигнал есть,
дождаться подготовки драйвера к выполнению операции включения (см.
технические характеристики)
1.
Проверить целостность соединений:
•
подключение разъемов Han к OSM, RC;
•
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
Превышение времени
•
проверить сопротивление изоляции жил 1, 3, 5, 7, 9, 13 соединительного
отключения
кабеля относительно земли. Значение не менее 5 МОм.
2.
Убедиться в отсутствии сигнала «Драйвер не готов». Если сигнал есть,
дождаться подготовки драйвера к выполнению операции включения (см.
технические характеристики)
Ошибка драйвера
Не предусмотрено
Драйвер не готов
Подождите время, необходимое для заряда драйвера
В случае, если неисправность не удалось устранить одним из предложенных способов,
рекомендуется обратиться в ближайшее региональное представительство компании
«Таврида Электрик».
4.5.3. Перечень возможных неисправностей во вторичных цепях
Таблица 4.44. Перечень неисправностей во вторичных цепях
Неисправность
Рекомендуемые действия к устранению неисправности
Отказ RCM
Обратиться в представительство компании «Таврида Электрик»
1.
Убедиться в отсутствии напряжения на питающей стороне ЛЭП.
2.
Проверить целостность и правильность подключения цепей оперативного
Отсутствие внешнего
питания.
питания
3.
Проверить исправность источника питания (цепи питающего
трансформатора, автоматический выключатель)
Неисправность
Рекомендуемые действия к устранению неисправности
Режим
Восстановить внешнее оперативное питание
энергосбережения
Емкость АБ ниже уровня
Восстановить внешнее оперативное питание.
отключения
При необходимости уменьшить величину уставки «Уровень отключения»
Отключить оперативное питание (основное и от АКБ). Подать оперативное питание
RСМ не готов
повторно
Ошибка УС
Проверить целостность кабеля питания и кабеля данных RTU
1.
Проверить соответствие настроек порта RS232 в устройстве связи и
реклоузере. В случае необходимости заново введите настройки в
Ошибка инициализации
реклоузер и модем.
УС
2.
Проверить включение режима питания внешней нагрузки.
3.
Проверить наличие напряжения на УС
1.
Проверить физическое отсутствие КЗ.
КЗ в цепи УС
2.
Проверить, что мощность приборов, подключенных к данной цепи, не
превышает 15 Вт
Ошибка АКБ
Проверить целостность проводов, которыми подключается АКБ
Ошибка датчика АКБ
Проверить целостность проводов, которыми подключается АКБ
Ошибка возникает, когда МДВВ отсутствует, но в настройках он включен.
Ошибка МДВВ
Отключить в настройках МДВВ
МДВВ отключен
Переподключить МДВВ
BTM отключен
Проверить целостность проводов, которыми подключается Bluetooth- модуль
В случае, если неисправность не удалось устранить одним из предложенных способов,
рекомендуется обратиться в ближайшее региональное представительство
«Таврида
Электрик».
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1. Сервисные операции с главными цепями
5.1.1. Общие требования
Проведения сервисных операций с главными цепями не требуется. При необходимости
могут быть выполнены проверки в соответствии с требованиями действующих нормативных
документов.
5.1.2. Особенности испытания изоляции переменным одноминутным напряжением
Внимание! Перед проведением высоковольтных испытаний необходимо провода ОПН
отключить от высоковольтных выводов коммутационного модуля.

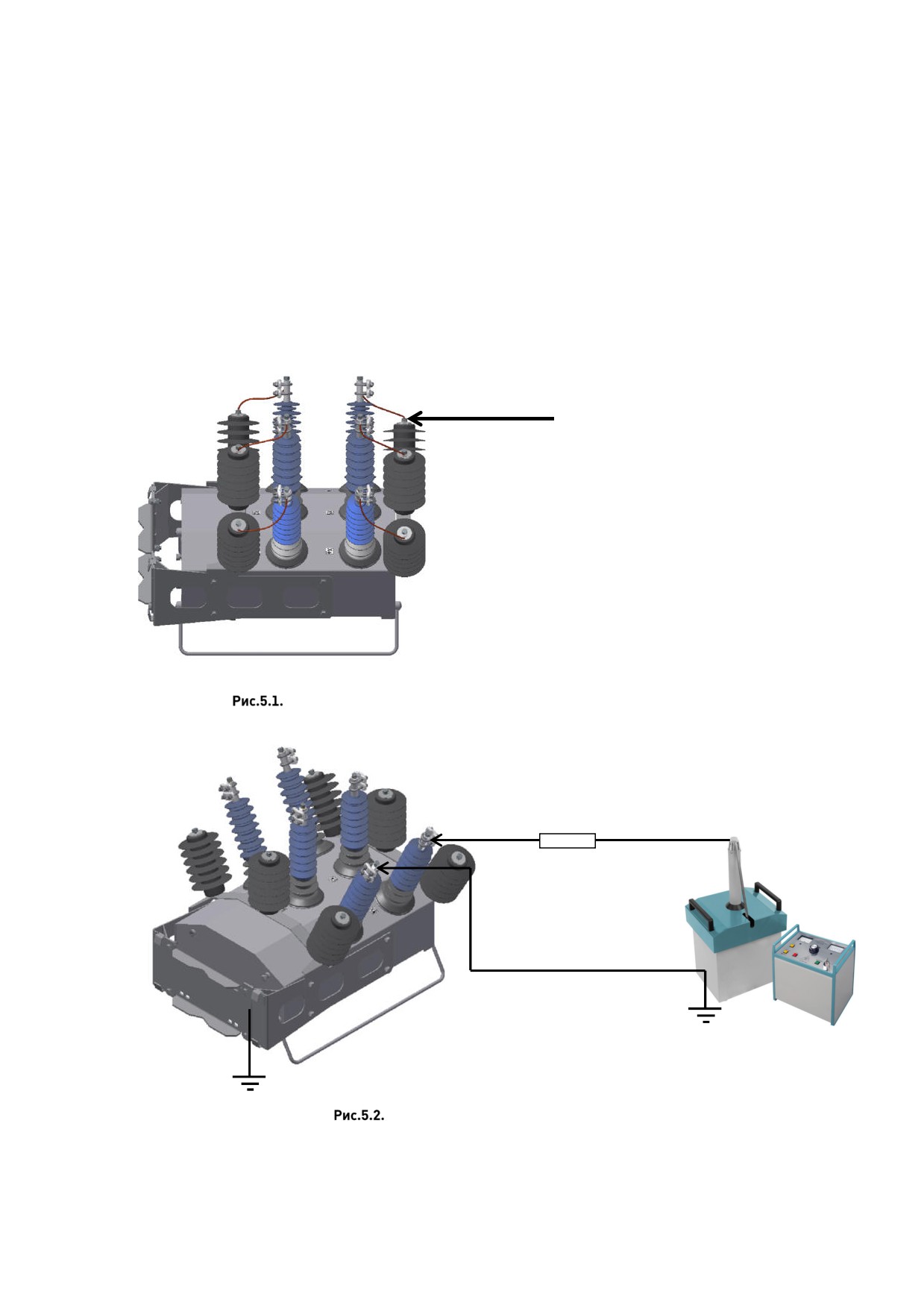

Открутить болт, снять провод
Отсоединение ОПН от высоковольтных выводов коммутационного модуля
1-10 кОм
Подключение дополнительного резистора
Испытаниям подвергается изоляция:
• фаза-земля;
• продольная изоляция (изоляция между разомкнутыми контактами ВДК).
Для испытаний необходимо использовать короткие одножильные кабели. Применение
высоковольтных коаксиальных кабелей строго запрещено. Если длина соединительных
кабелей превышает три метра, для исключения перенапряжений необходимо использовать
дополнительный токоограничивающий резистор с параметрами, указанными на рис.Рис.5.2.
Испытания продольной изоляции производятся в пофазном режиме.
Испытательное напряжение при вводе в эксплуатацию составляет 90 % от 65 кВ, т. е. 58,5
кВ.
Испытательное напряжение в процессе эксплуатации составляет 80 % от 65 кВ, т. е. 52
кВ.
Подъем напряжения в соответствии с ГОСТ 1516.2 п. 7.2.4.
5.1.3. Особенности измерения переходного сопротивления
Проводить измерения рекомендуется приборами, обеспечивающими погрешность не
более 5 % в диапазоне переходных сопротивлений 50-100 мкОм.
Значение переходного сопротивления при вводе в эксплуатацию должно соответствовать
таблице 3.3.
Значение переходного сопротивления, измеренное в процессе эксплуатации должно
отличаться в таблице 3.3 не более чем на 20 % в большую сторону.
Если значение выходит за нормируемые пределы, то требуется выполнить пять операций
В-О.
Точки подключения цепей тока
Точки подключения цепей
напряжения

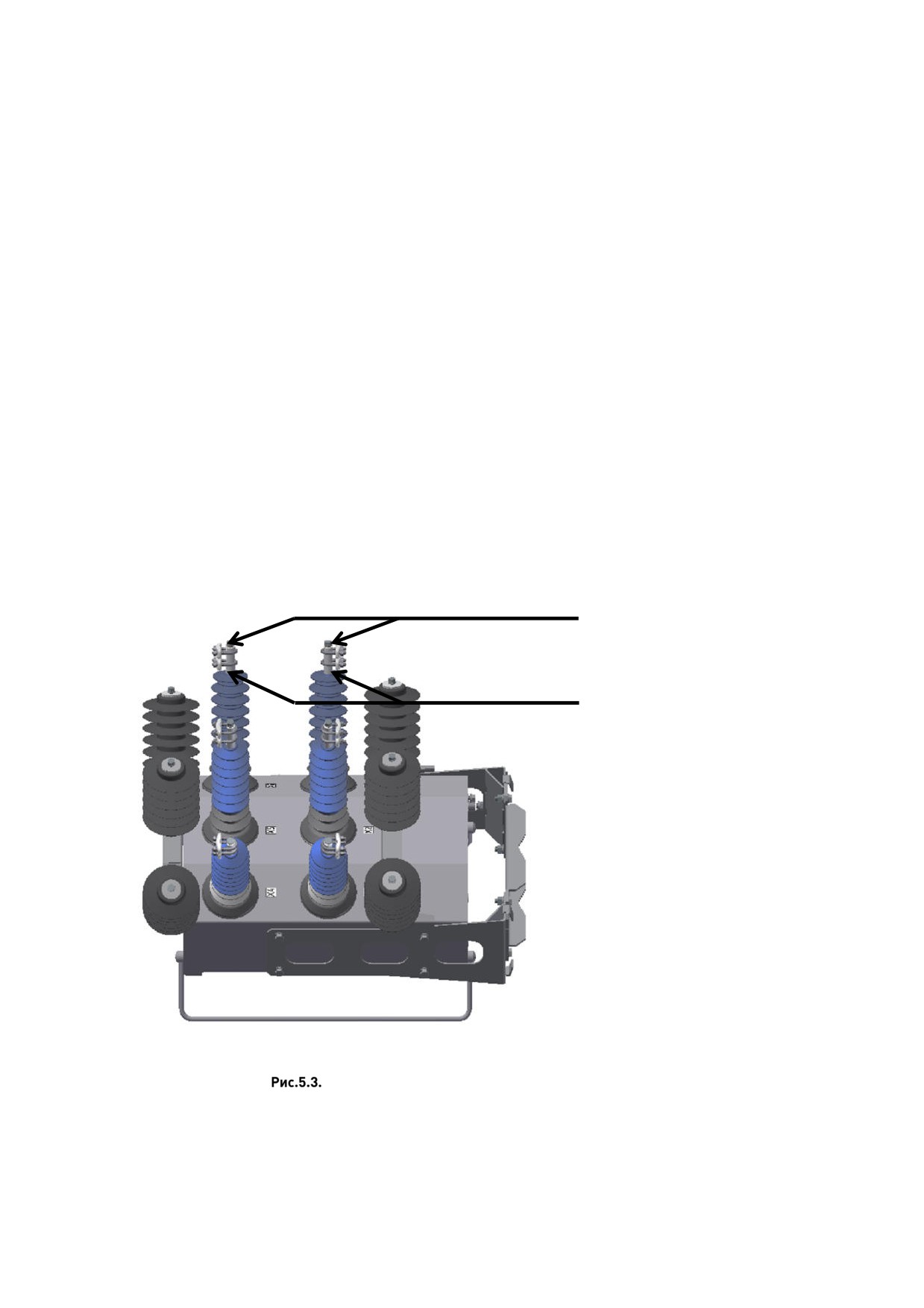

Подключение цепей тока и напряжения микроомметра к OSM
Если значение повторно выходит за нормируемые пределы, то следует обратиться в
представительство компании «Таврида Электрик».
5.2. Сервисные операции с вторичными цепями
5.2.1. Настройка устройства обогрева
Производится на заводе-изготовителе и соответствует температуре включения
обогревателя в диапазоне 0…-10 °С.

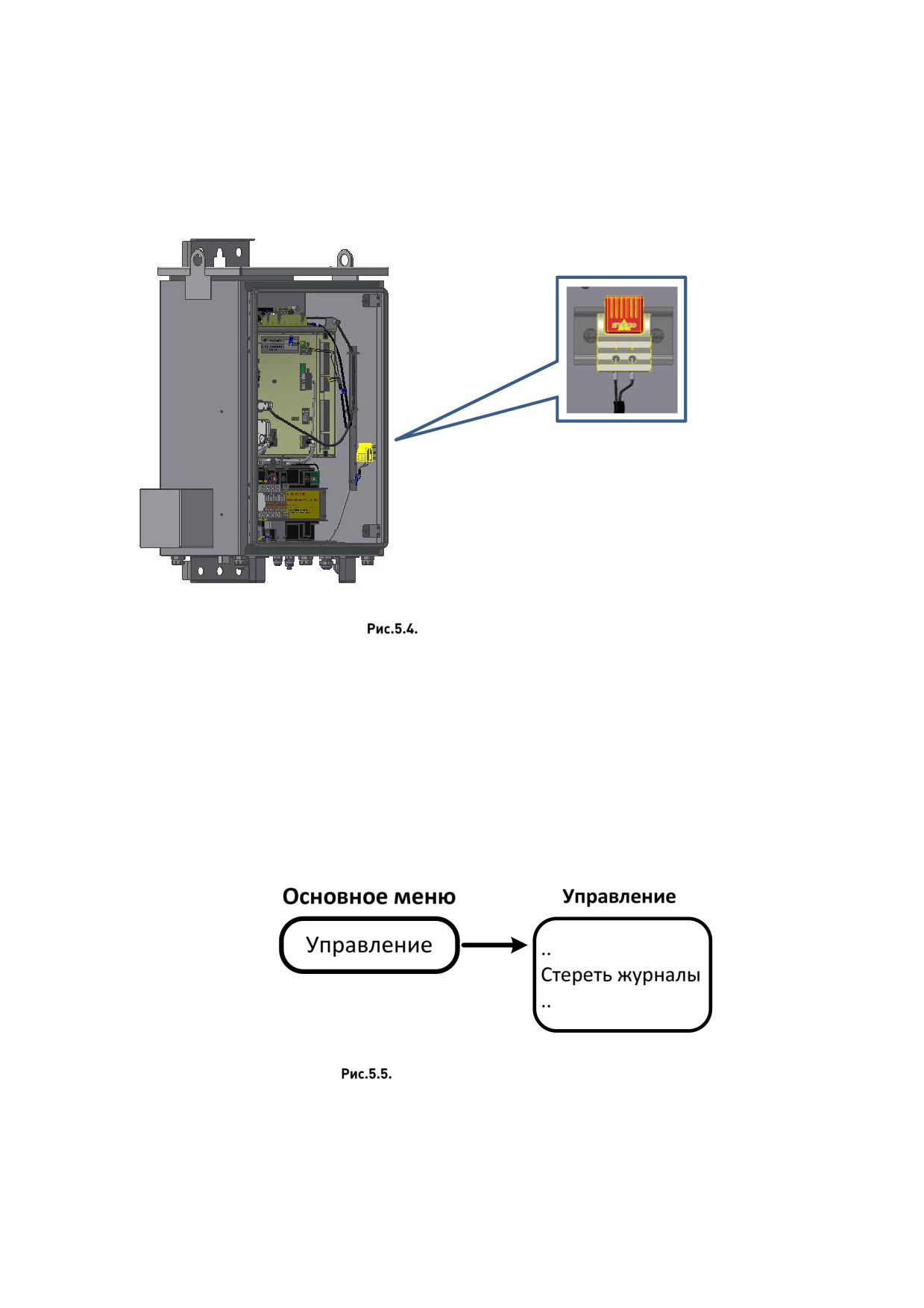

Термореле устройства обогрева
5.2.2. Регулировка контрастности панели управления
Для регулировки контрастности используйте кнопку «Контраст» на панели управления
(см. п. 4.1.2).
5.2.3. Очистка журналов
При заполнении журналов более чем на 70-80 % рекомендуется производить их загрузку
в TELARM Lite и выполнять последующую команду очистки памяти.
5.2.3.1. Очистка журналов с панели управления
Для очистки журналов с панели управления требуется выполнить следующие операции:
Очистка журналов с панели управления
5.2.3.2. Очистка журналов из TELARM Lite
Для очистки журналов из памяти устройства необходимо в онлайн режиме нажать кнопку
«Стереть все журналы». В появившемся окне подтверждения удаления журналов из памяти
устройства нажать кнопку
«Да». При успешном результате очистки журналов в логе
подключения появится запись о выполнении команды «Очистки всех журналов»
5.3. Проверка работы направленных защит
Проверка защит выполняется прогрузкой по первичным цепям.
Для проведения проверки необходимо использовать испытательный прибор,
обладающий следующими функциональными возможностями:
1. Канал по току от 10 А;
2. Канал по напряжению 500 В;
3. Возможность регулировки угла (фазы между током и напряжением)
Если испытательный прибор не позволяет подать напряжение выше
500В, то
рекомендуется использовать повышающий трансформатор. При использовании
повышающего трансформатора требования к выходному напряжению испытательного
прибора уменьшается на коэффициент трансформации.
5.3.1. Схема подключения
Испытательная схема приведена на Рис.5.6:
• Фаза 1 - подключение цепи тока;
• Фаза 2 - подключение цепи напряжения;
• Фаза 3 - подключение сигнального контакта.
Подключение сигнального
контакта
Подключение цепи тока
Подключение цепи
напряжения
Испытательная схема
5.3.2. Последовательность проверки
Последовательность проведения проверки:
1. Установить начальное положение коммутационного модуля: включен или
отключен;
2. Установить уставки в соответствии с возможностями испытательного прибора;
3. Подать напряжение выше 500 В;
4. Выставить фазу между током и напряжением;
5. Подать ток выше уровня срабатывания уставки;
6. Проконтролировать правильность срабатывания.
5.4. Проверки
5.4.1. Система диагностики неисправностей
Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается
предупредительный или аварийный сигнал:
• на панель управления,
• по каналам передачи данных, если реклоузер подключен в SCADA-систему.
• в TELARM Lite, при местном подключении ПК
5.4.2. Контроль остаточного ресурса
Реклоузер обладает функцией контроля остаточного ресурса:
• коммутационного,
• механического.
Просмотр значений с панели управления выполняется по следующему пути

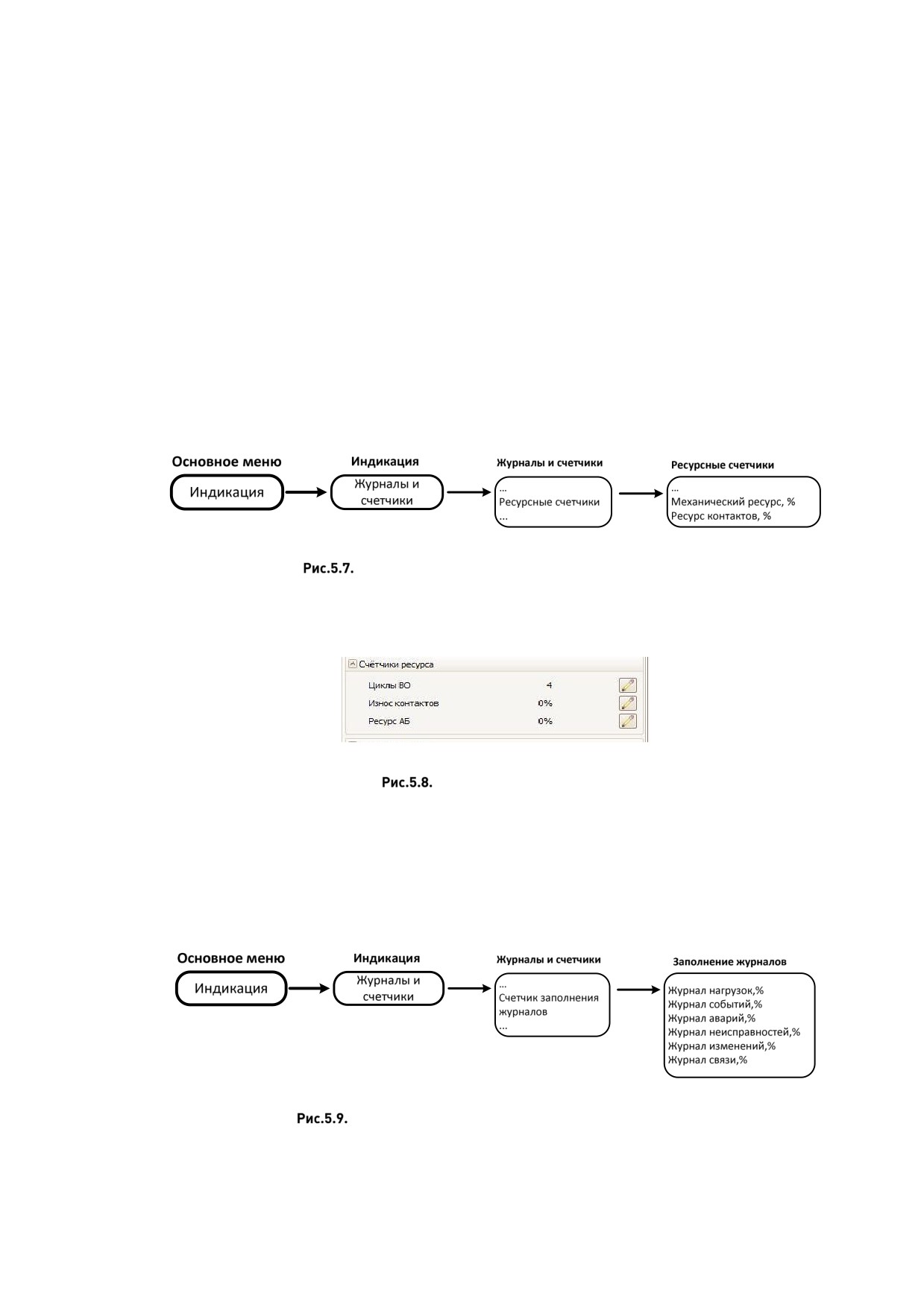

Контроль остаточного ресурса с панели управления
Остаточный ресурс коммутационного модуля и АБ в TELARM Lite отображается в области
счетчиков.
Область счетчиков ресурсв
При выработке механического или коммутационного ресурса рекомендуется заменить
коммутационный модуль.
5.4.3. Контроль заполнения журналов и их очистка
Журналы в составе реклоузера имеют ограниченную емкость. Просмотр заполнения
журналов с панели управления:
Просмотр заполнения журналов с панели управления
В TELARM Lite степень заполнения памяти журналов показывается в режиме он-лайн
подключения в области журналов окна управления реклоузером рядом с кнопкой очистки
журналов.

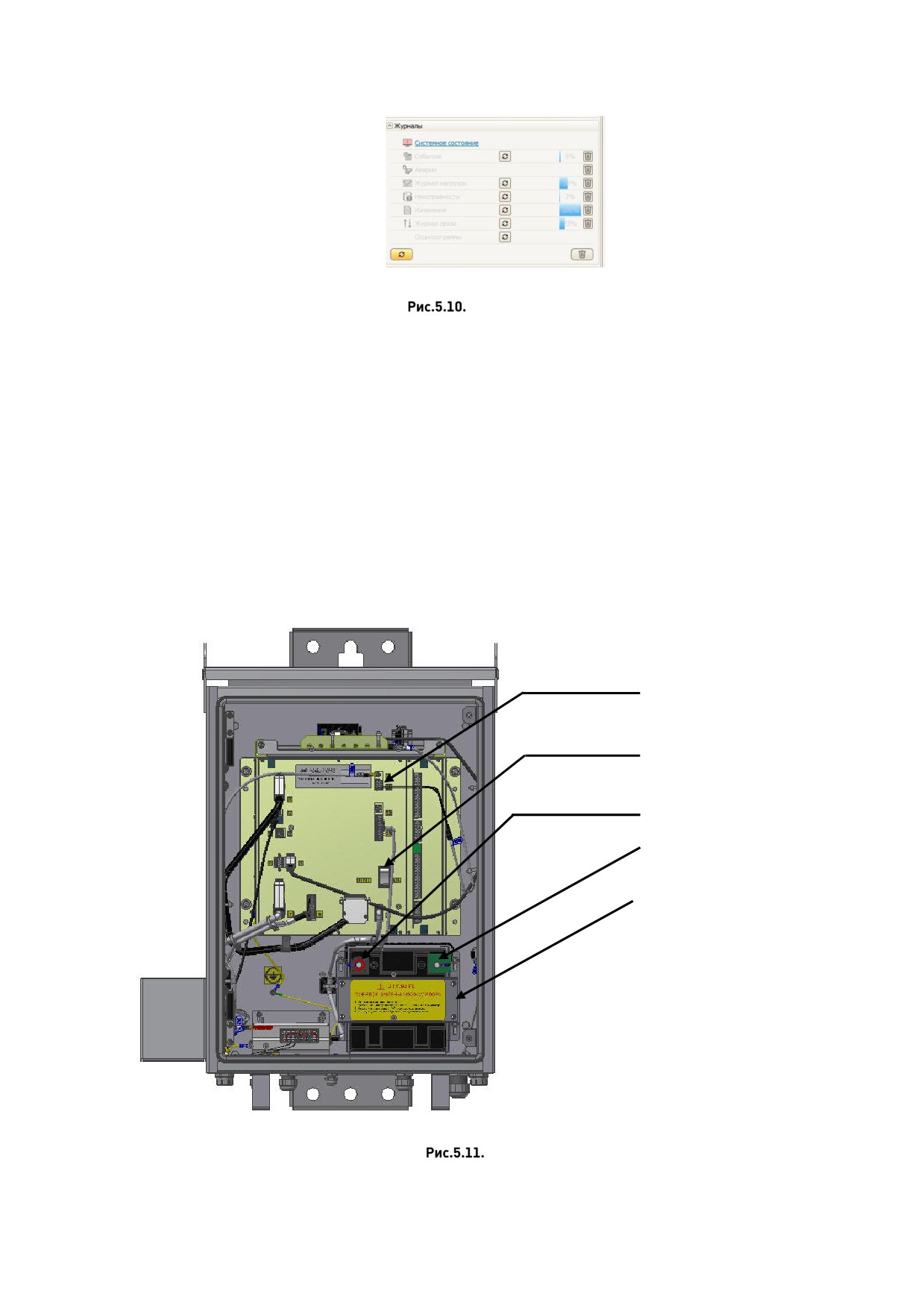

Область Журналы
5.5. Замена аккумуляторной батареи
Один раз в 10 лет требуется производить замену АКБ. Дата отсчитывается со дня ввода
оборудования в эксплуатацию.
Порядок производства работ:
• отключить автомат АКБ;
• отсоединить разъем провода АКБ от блока управления;
• отсоединить плату от отрицательного контакта АКБ;
• отсоединить провод от положительного контакта АКБ;
• ослабить крепление держателя АКБ, извлечь батарею;
• установить новую батарею. Подключение выполнить в обратном порядке.
Разъем провода АКБ
Автоматический выключатель
АКБ
Контакт «+» АКБ
Контакт «-» АКБ
Держатель АКБ
Замена АКБ
6. ТЕКУЩИЙ РЕМОНТ
Реклоузер TER_Rec25_Al1_L5 не требует проведения капитальных, средних и текущих
ремонтов.
7. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
7.1. Транспортировка
Условия транспортирования в зависимости от воздействия механических факторов -
жесткие (Ж) в соответствии с ГОСТ 23216-78 в закрытом транспорте любого вида.
Условия транспортирования в части воздействия климатических факторов внешней
среды - по условиям хранения 8 (ОЖ3) ГОСТ 15150:
• верхнее значение температуры воздуха - плюс 50 °С;
• нижнее значение температуры воздуха - минус 60 °С.
При погрузке должны приниматься меры по предотвращению истирания транспортной
тары о внутренние поверхности кузова автомашины.
Для подъема и перемещения необходимо использовать транспортные тележки.
7.2. Хранение
Хранение производится в помещениях с естественной вентиляцией без искусственно
регулируемых климатических условий, где колебания температуры и влажности воздуха
меньше, чем на открытом воздухе, например, в каменных, бетонных, металлических с
теплоизоляцией и других подобных хранилищах, расположенных в макроклиматических
районах с умеренным и холодным климатом.
Условия хранения в части воздействия климатических факторов внешней среды согласно
8 (ОЖ3) по ГОСТ 15150-69:
• верхнее значение температуры воздуха +50 °С,
• нижнее значение температуры воздуха - 60 °С,
• верхнее значение относительной влажности - 100 % при +25 °С,
• среднегодовое значение относительной влажности - 80 % при +15 °С.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО
ОБОРУДОВАНИЯ
8.1. Гарантийные обязательства
Гарантийные обязательства выполняются при условии сохранности пломб и соблюдения
требований Руководства по эксплуатации. Места пломбировки оборудования указаны в п.
2.4.2.
Гарантийный срок хранения и эксплуатации изделия указан в паспорте.
8.2. Замена отказавшего оборудования
8.2.1. Общая информация
Внимание! При выходе из строя компонента реклоузера необходимо связаться с
представителем компании «Таврида Электрик» для подтверждения отказа оборудования.
Замена оборудования (см. Таблица 8.1) вследствие выхода его из строя, поломки должна
производиться в присутствии инженера СГО регионального представительства компании
«Таврида Электрик» или представителем эксплуатирующей организации при условии
согласования порядка производства работ с инженером СГО «Таврида Электрик».
Таблица 8.1. Возможности по демонтажу, монтажу компонентов реклоузера представителями эксплуатирующей
организации при согласовании с СГО «Таврида Электрик»
№
Компонент реклоузера
Демонтаж
Монтаж
1
Коммутационный модуль
+
+
2
Шкаф управления (целиком)
+
-
3
Соединительное устройство
+
+
4
Ограничитель перенапряжений
+
+
5
Трансформатор собственных нужд
+
+
6
Оборудование связи
-
-
Компоненты шкафа управления: блок
7
-
-
управления, панель управления
Компоненты шкафа управления с выносным
8
пунктом дискретного управления и
-
-
сигнализации
При выходе из строя элемента TER_Rec25_Al1_L5 он заменяется на аналогичный.
Оборудование для замены предоставляется технико-коммерческим центром
«Таврида
Электрик». Условия предоставления оборудования определяются действующими на момент
выхода из строя гарантийными обязательствами.
Замена оборудования производится с соблюдением техники безопасности, выполнением
организационных и технических мероприятий по производству работ.
Перед выполнением работ требуется:
• отключить автоматические выключатели цепей переменного тока;

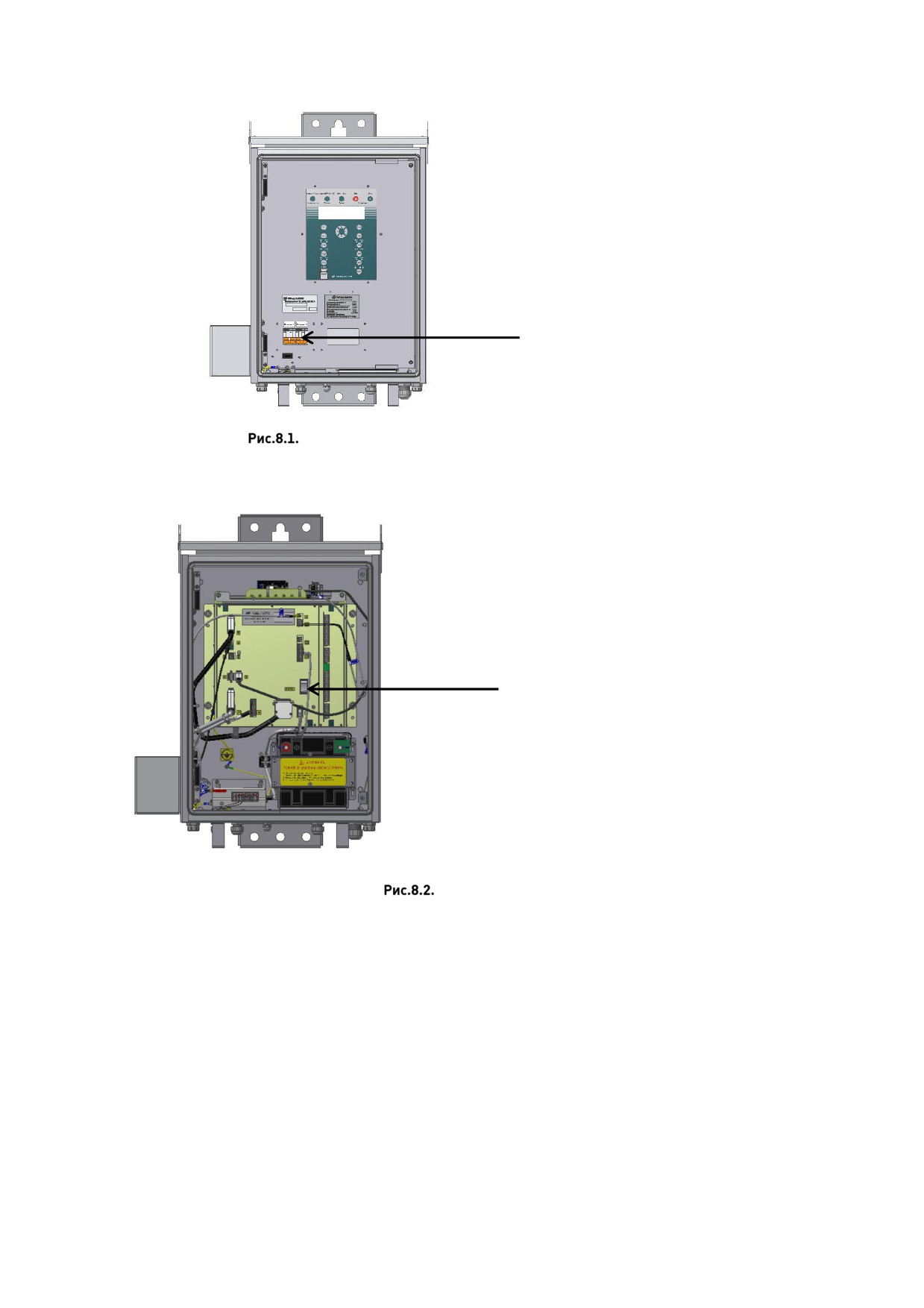

Выключатель цепей переменного
тока
Отключение автоматических выключателей цепей переменного тока
• отключить автоматический выключатель АКБ.
Выключатель цепей АКБ
Отключение автомата АКБ
8.2.2. Замена коммутационного модуля, установленного на опоре
Порядок производства работ:
• отсоединить разъем соединительного устройства от коммутационного модуля;
Отключить соединительное
устройство

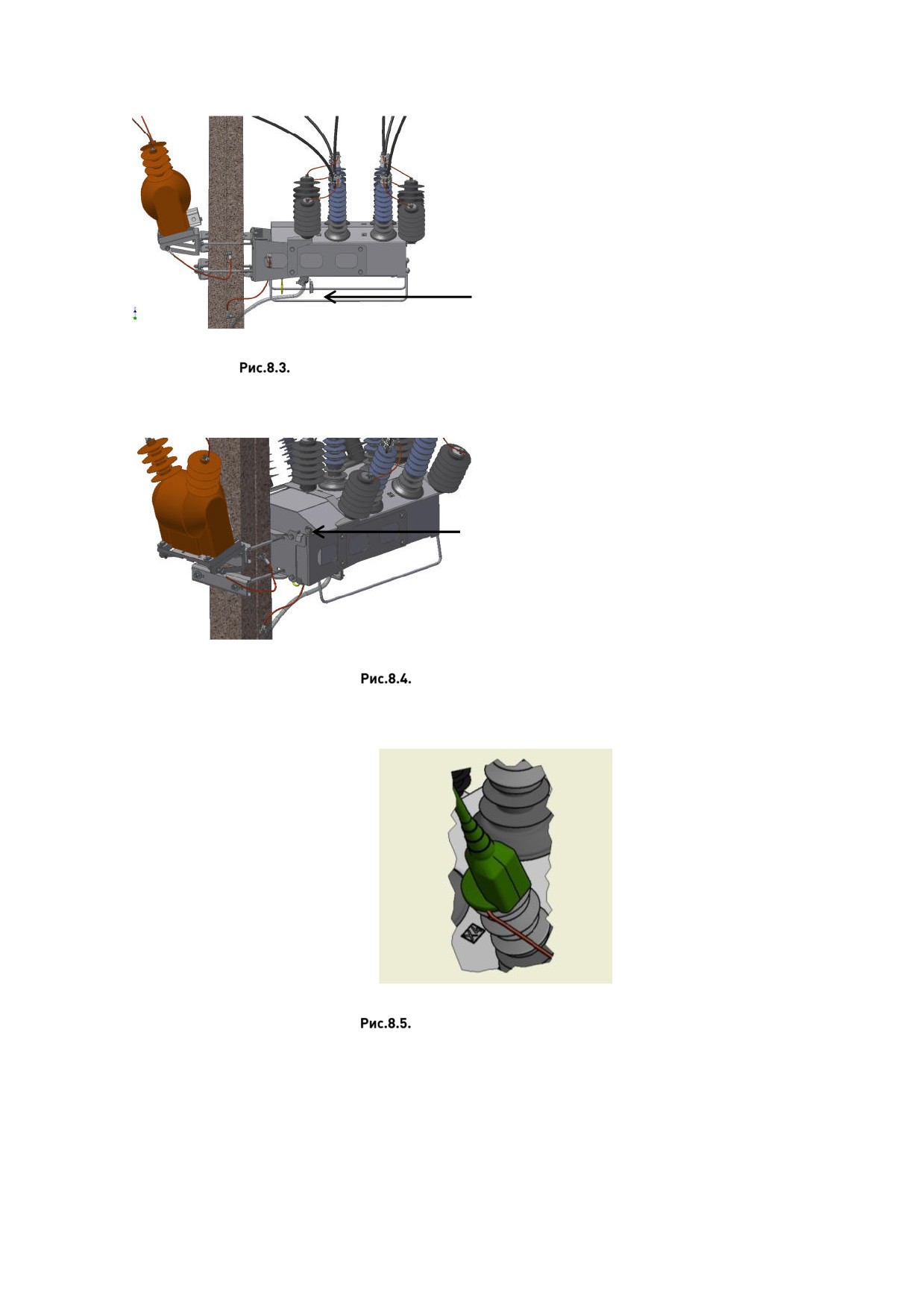

Отсоединение соединительного устройства от коммутационного модуля
• отсоединить спуск заземления;
Отключить спуск заземления
Отсоединение спуска заземления
• поднять силиконовый колпачок с места подключения провода;
Поднятие силиконового колпачка
• отсоединить провода от высоковольтных выводов;

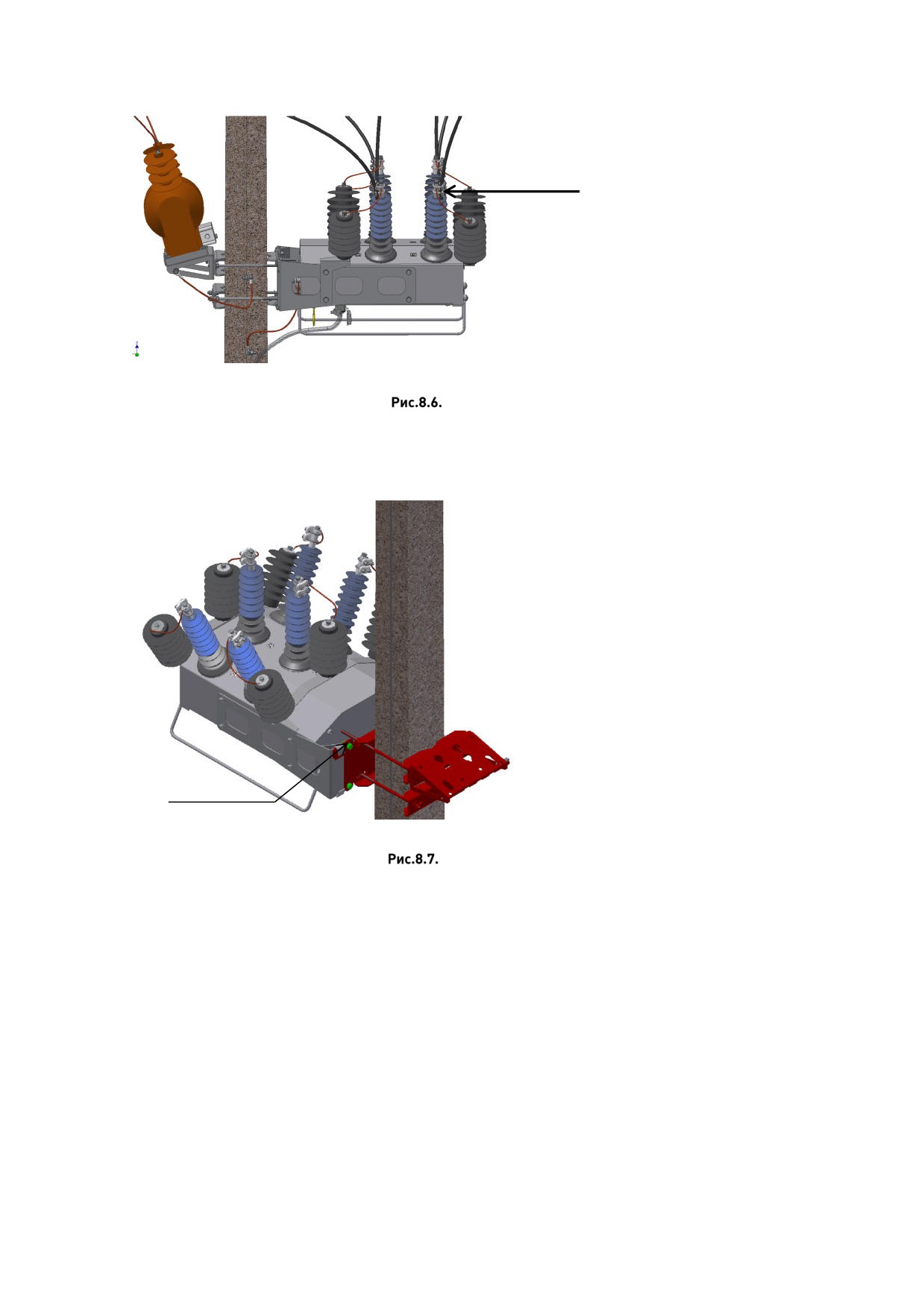

Отсоединить провод
Отсоединение проводов
• открутить болты, удерживающие OSM на кронштейне;
Болт М12х35 (4 шт.)
Гайка М12 (4 шт.)
Шайба плоская увеличенная Ø12 (8 шт.)
Шайба пружинная Ø12 (4 шт.)
Подготовка OSM к спуску
• опустить коммутационный модуль на землю;
• снять уголки с ОПН и монтажные кронштейны.
Уголки с ОПН
Монтажные кронштейны
Демонтаж ОПН и монтажных кронштейнов
Установку нового модуля производить в обратном порядке. Перед установкой выполнить
испытания и измерения в соответствии с п. 5.1.2 и п. 5.1.3.
8.2.3. Замена коммутационного модуля, установленного на ОРУ
Порядок производства работ:
• отсоединить разъем соединительного устройства от коммутационного модуля;
Отключить соединительное устройство
Отсоединение соединительного устройства от коммутационного модуля
Отключить спуск заземления
Отсоединение спуска заземления
• поднять силиконовый колпачок с места подключения провода;

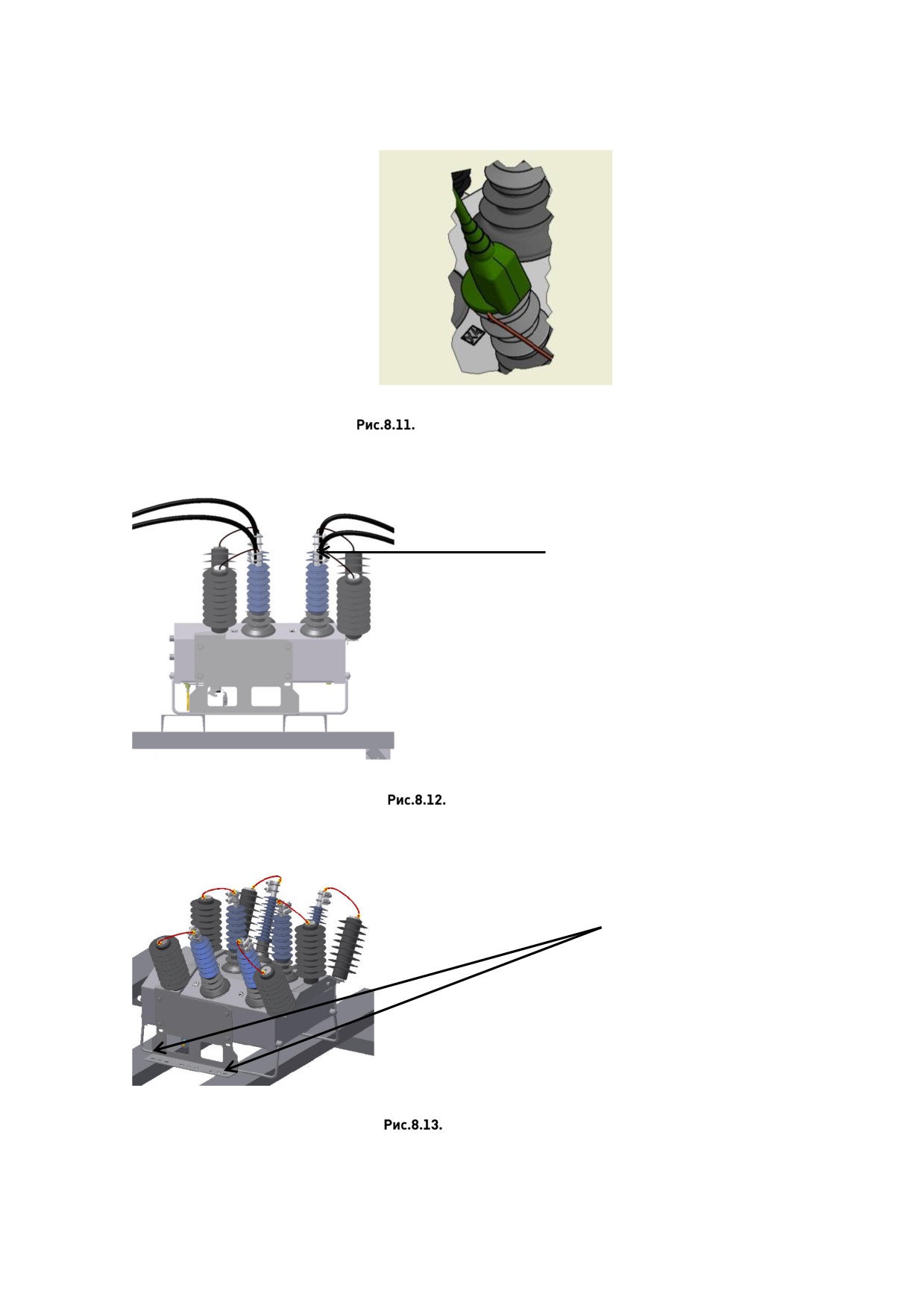

Поднятие силиконового колпачка
• отсоединить провода от высоковольтных выводов;
Отсоединить провод
Отсоединение проводов
• открутить болты, удерживающие OSM на блоке;
Болт M12х35 (4 шт.)
Гайка М12 (4 шт.)
Шайба плоская ø13 (8 шт.)
Шайба пружинная ø12 (4 шт.)
Подготовка OSM к спуску
• опустить коммутационный модуль на землю;
• снять уголки с ОПН и держатели.
Уголки с ОПН
Держатель

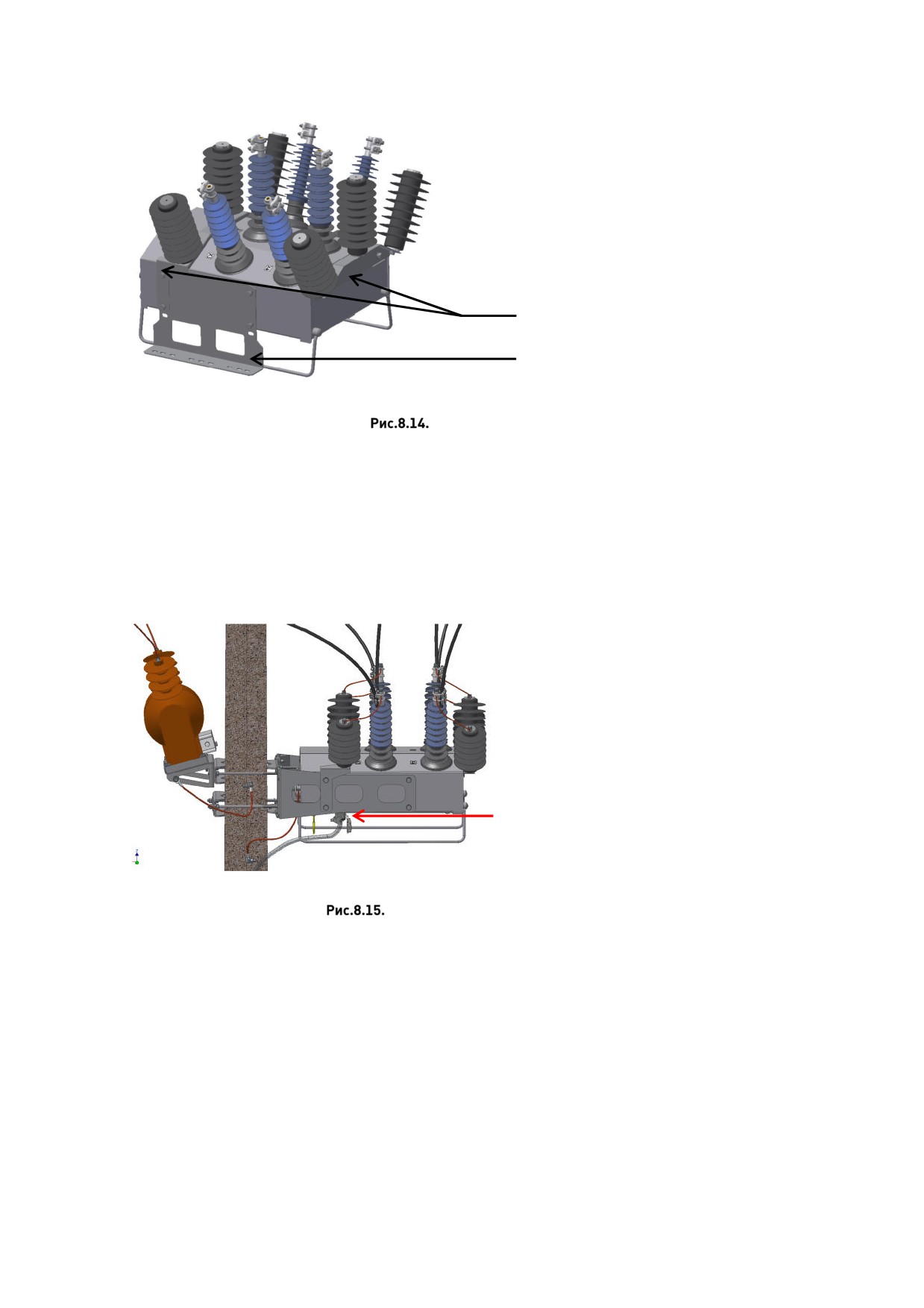

Демонтаж ОПН и держателей
Установку нового модуля производить в обратном порядке. Перед установкой выполнить
испытания и измерения в соответствии с п. 5.1.2 и п. 5.1.3.
8.2.4. Замена соединительного устройства
Порядок производства работ:
• отсоединить разъем соединительного устройства от коммутационного модуля;
Отключить соединительное
устройство
Отсоединение соединительного устройства
• отсоединить разъем соединительного устройства от шкафа управления.

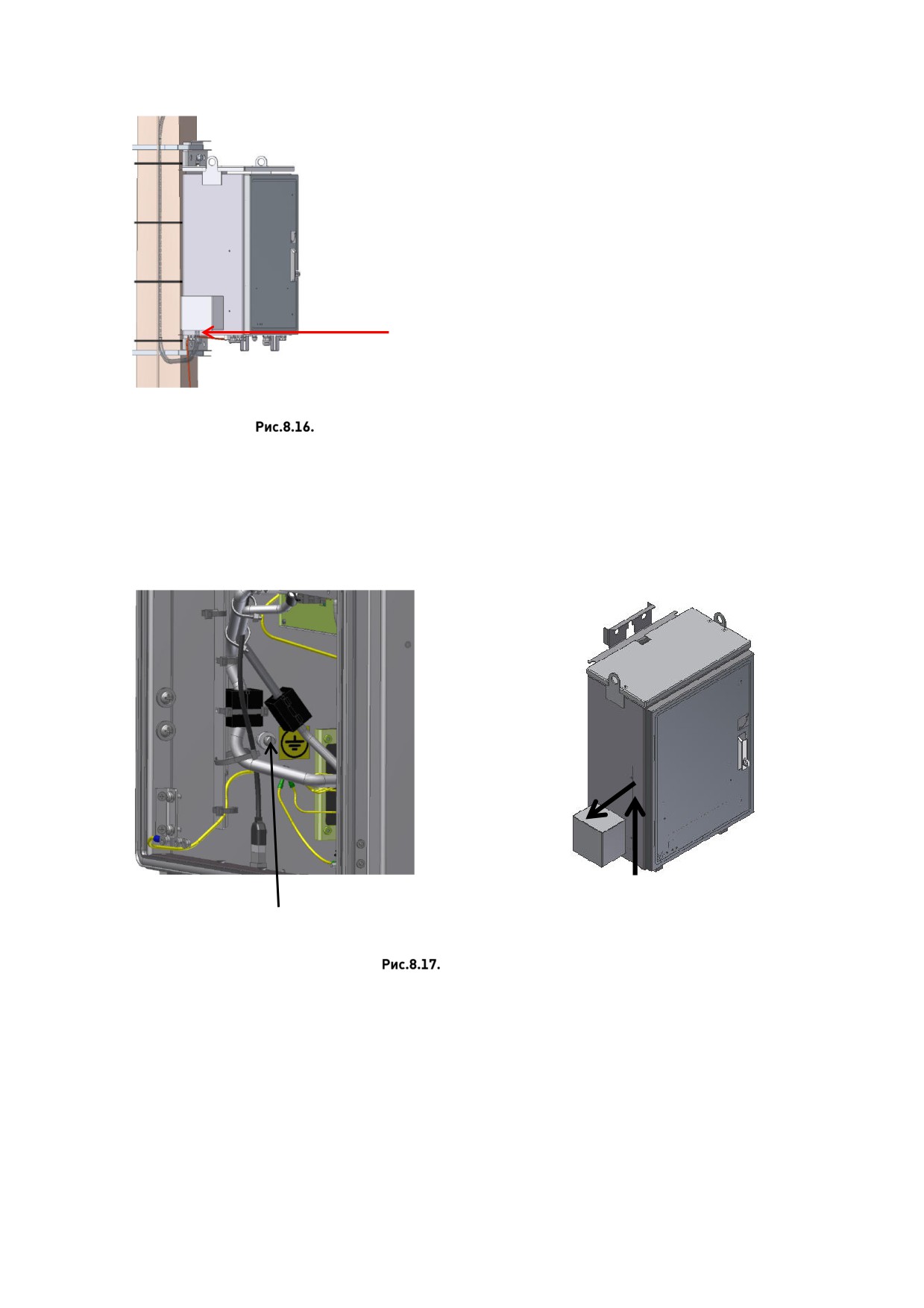

Отсоединить соединительное
устройство
Отсоединение соединительного устройства от шкафа управления
8.2.5. Демонтаж шкафа управления
Порядок производства работ:
• Открутить винт, фиксирующий защитную крышку, снять защитную крышку
соединительного устройства (движением вверх и влево) и отсоединить разъем
соединительного устройства от шкафа управления;
1. Влево
2. Вверх
Винт, фиксирующий защитную крышку
Снятие защитной крышки

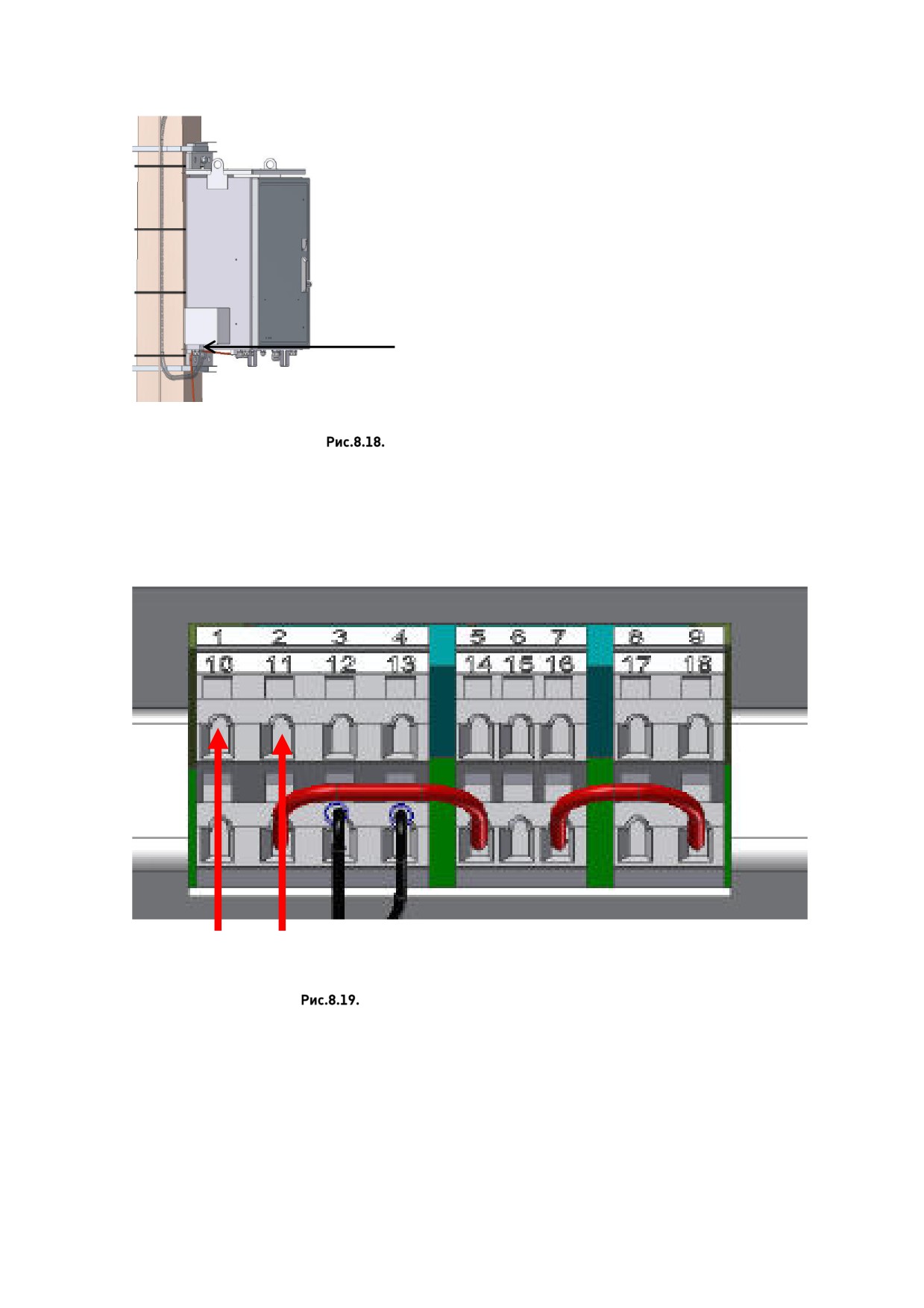

Отсоединить соединительное
устройство
Отсоединение соединительного устройства
• отсоединить провода ТСН от шкафа управления: отсоединить провода от клеммной
колодки, вынуть их через герметизирующие входы;
Цепи ТСН 1
Подключение оперативного питания от одного ТСН
Цепи ТСН 1
Цепи ТСН 2

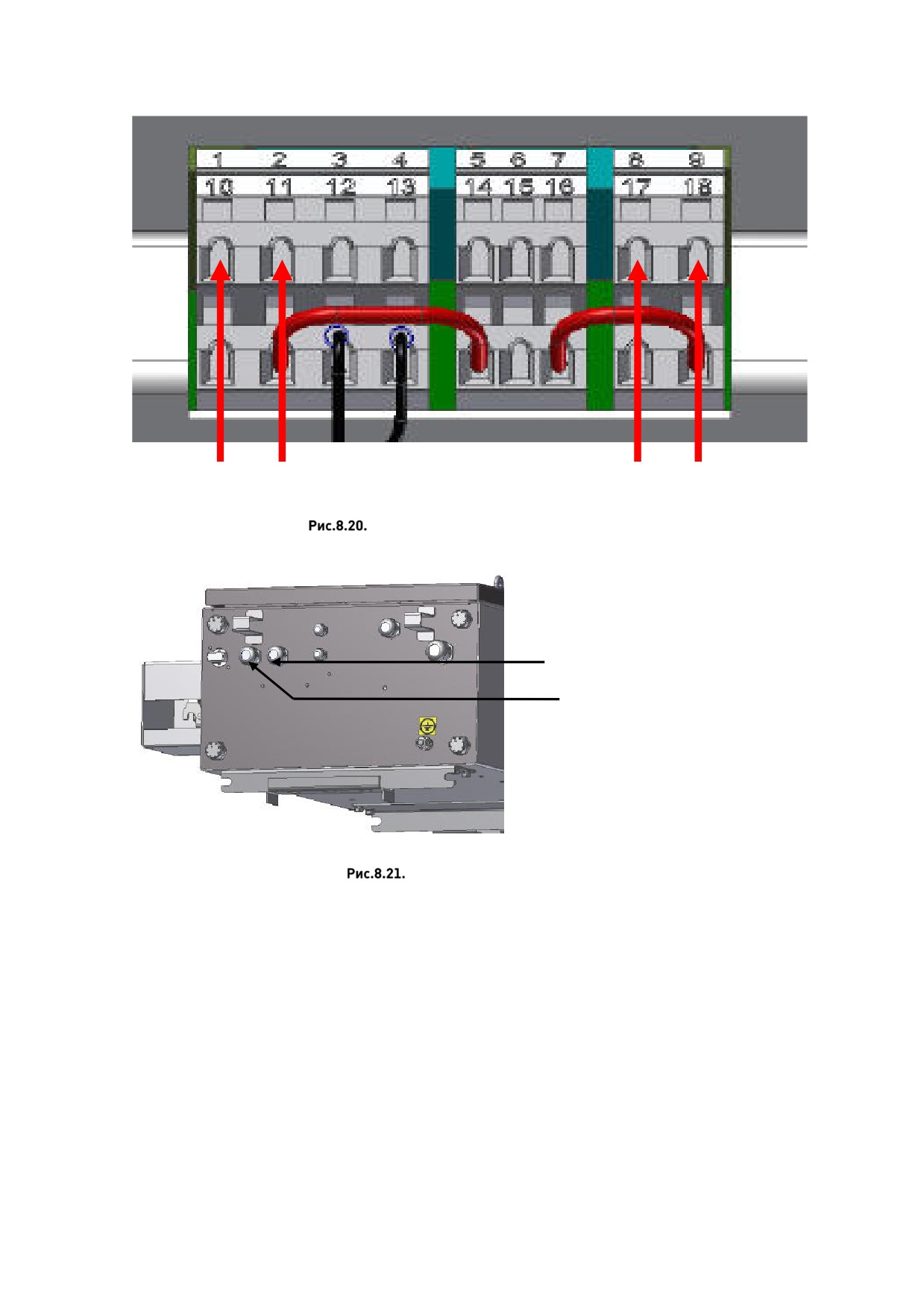

Подключение оперативного питания от двух ТСН
Входы для кабеля оперативного питания
Входы кабеля оперативного питания
• отсоединить провод заземления;
Отсоединить провод заземления
Отсоединение провода заземления
• открутить болты узла крепления шкафа. Опустить шкаф управления на землю.
Открутить болты крепления
Снятие болтов крепления шкафа
8.2.6. Замена ТСН
Порядок производства работ:
отсоединить провода высоковольтной цепи ТСН;

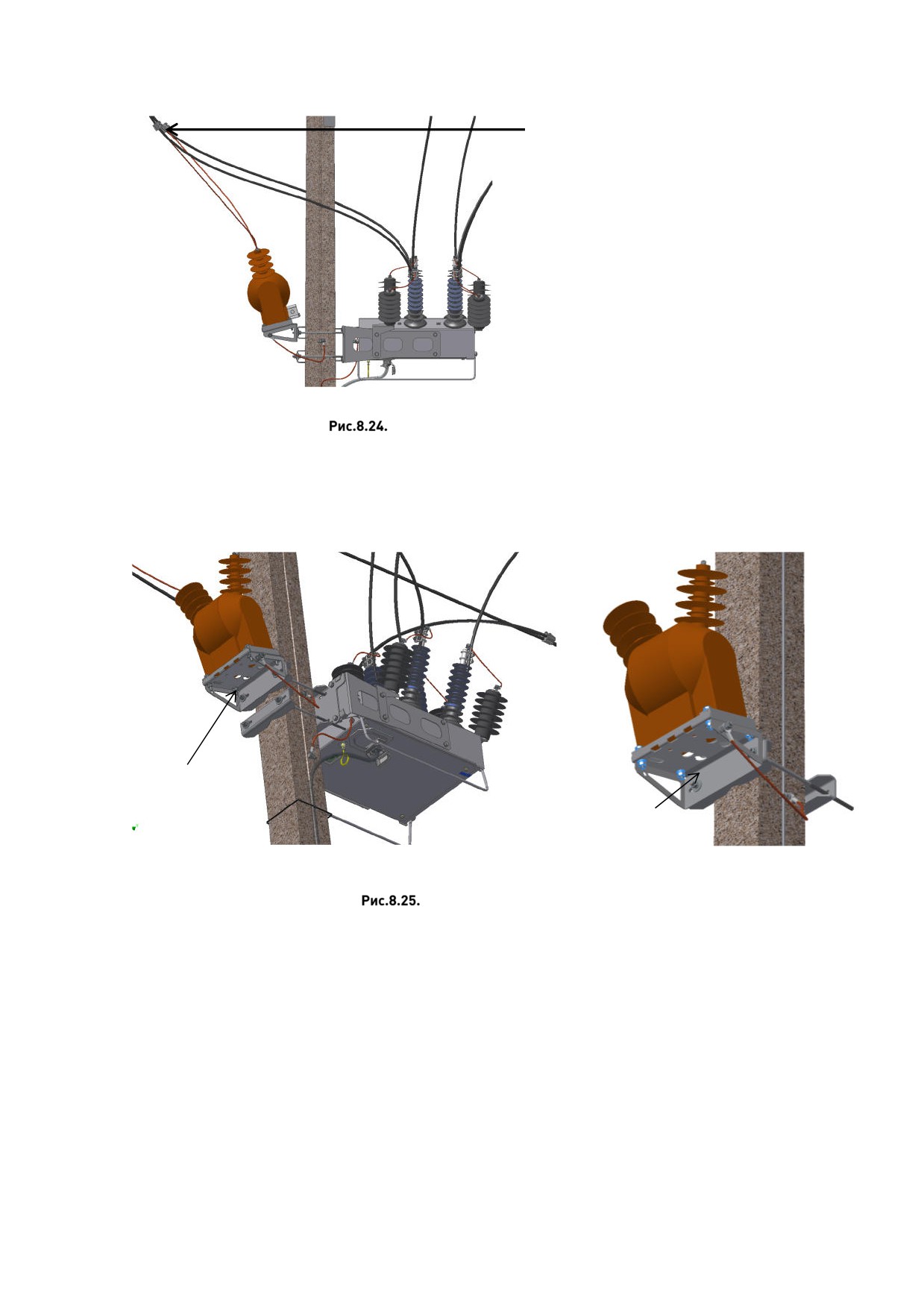

Место крепления провода
ТСН
Отсоединение высоковольтных цепей ТСН
• отсоединить провода от вторичных цепей ТСН;
• открутить болтовые соединения в нижнем ряду. Ослабить болтовые соединения в
верхнем ряду;
Болт М12х60 (4 шт.)
Гайка М12 (4 шт.)
Шайба плоская увеличенная Ø12 (8 шт.)
Шайба пружинная Ø12 (4 шт.)
Болт М12х60 (4 шт.)
Гайка М12 (4 шт.)
Шайба плоская увеличенная Ø12 (8 шт.)
Шайба пружинная Ø12 (4 шт.)
Открутить болтовые соединения
• снять трансформатор;
• выполнить установку нового ТСН в обратном порядке. Перед установкой ТСН
выполнить испытания в соответствии с требованиями завода-изготовителя.
8.2.7. Замена ОПН
Порядок производства работ:
• поднять силиконовый колпачок с места подключения провода;

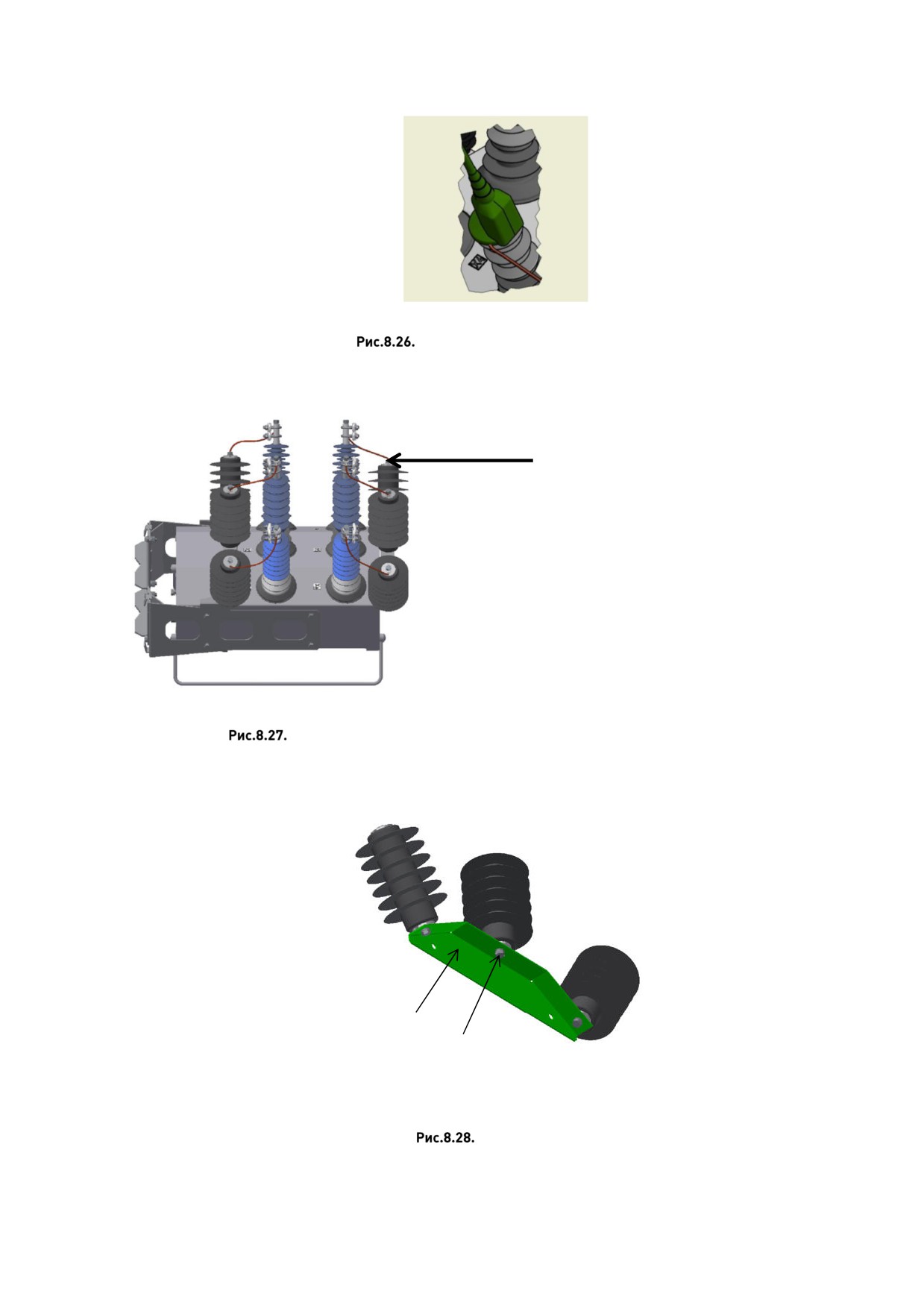

Поднятие силиконового колпачка
• отключить провод, которым ОПН подключается к линии;
Открутить болт, снять провод
Отсоединение ОПН от высоковольтных выводов коммутационного модуля
• открутить болт крепления ОПН;
Уголок ОПН
Болт М10х16
Шайба плоская Ø10
Шайба пружинная Ø10
Демонтаж ОПН
• снять ОПН;
• выполнить установку нового ОПН в обратном порядке.
9. УТИЛИЗАЦИЯ
Реклоузер TER_Rec25_Al1_L5 не представляет опасности для окружающей среды и
здоровья людей, не содержит драгоценных металлов и после окончания срока службы
утилизируется как бытовые отходы.
