SMART35 ВАКУУМНЫЙ РЕКЛОУЗЕР. Руководство по эксплуатации (Rec35_Smart1_Sub7)
SMART35
ВАКУУМНЫЙ РЕКЛОУЗЕР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Применение на подстанции
(Rec35_Smart1_Sub7)
1
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
4
1.1. Общие сведения
4
1.2. Требования к уровню подготовки обслуживающего персонала
5
2. ПРИНЯТЫЕ СОКРАЩЕНИЯ
5
3. ОПИСАНИЕ И РАБОТА
5
3.1. Состав продукта и структура условных обозначений
5
3.1.1. Состав продукта
5
3.1.2. Структура условных обозначений
7
3.2. Технические характеристики
9
3.2.1. Основные характеристики
9
3.2.2. Система измерения
10
3.2.3. Система питания
11
3.2.4. Интерфейсы передачи данных
12
3.2.5. Защита и автоматика
13
3.3. Конструкция и принцип действия
14
3.3.1. Конструкция
14
3.3.1.1. Коммутационный модуль
14
3.3.1.2. Шкаф управления
16
3.3.1.3. Включение и отключение оперативного питания
19
3.3.1.4. Соединительное устройство
19
3.3.2. Принцип действия
19
3.4. Маркировка и пломбирование
20
3.4.1. Маркировка
20
3.4.2. Пломбирование
21
3.4.2.1. Коммутационный модуль
21
3.4.2.2. Блок управления
21
4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
22
4.1. Интерфейсы управления
22
4.1.1. Общие сведения
22
4.1.2. Панель управления
22
4.1.3. TELARM Basic
22
4.1.4. TELARM Dispatcher
23
4.1.5. Модуль дискретных входов/выходов
24
4.2. Оперативные переключения
25
4.2.1. Переключения с панели управления
25
4.2.1.1. Включение
25
4.2.1.2. Отключение
26
4.2.2. Переключения с модуля дискретных входов/выходов
26
4.2.2.1. Включение
26
4.2.2.2. Отключение
26
2
Руководство по эксплуатации
4.2.3. Переключения из TELARM Basic
26
4.2.3.1. Последовательность действий
26
4.2.3.2. Подключение по Wi-Fi
26
4.2.3.3. Контроль режима управления
27
4.2.3.4. Выполнение команды «Включить»/«Отключить»
29
4.2.4. Переключения из TELARM Dispatcher
31
4.2.4.1. Последовательность действий
31
4.2.4.2. Подключение по GPRS
31
4.2.4.3. Контроль режима управления
31
4.2.4.4. Выполнение команды «Включить»/«Отключить»
33
4.2.5. Ручное отключение, механическая блокировка
33
4.2.6. Переключения из SCADA
34
4.3. Изменение настроек
34
4.3.1. Рекомендации по изменению настроек
34
4.3.2. Перечень возможных настроек
34
4.3.2.1. Защита и автоматика
34
4.3.2.2. Связь, передача данных
38
4.3.2.3. Системные настройки
43
4.3.3. Изменение настроек с панели управления
44
4.3.4. Изменение настроек из TELARM Basic
46
4.3.4.1. Последовательность действий
46
4.3.4.2. Ввод уставок в TELARM Basic
46
4.3.4.3. Утверждение уставок
47
4.3.4.4. Подключение к реклоузеру
49
4.3.4.5. Загрузка уставок в реклоузер
49
4.3.4.6. Контроль загруженных уставок
49
4.4. Работа с журналами
51
4.4.1. Перечень доступных журналов
51
4.4.2. Загрузка журналов
55
4.4.3. Фильтр данных
56
4.4.4. Открытие журналов
57
4.5. Возможные неисправности и способы их устранения
58
4.5.1. Поиск неисправностей
58
4.5.2. Перечень возможных неисправностей главных цепей
58
4.5.3. Перечень возможных неисправностей вторичных цепей
60
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
60
5.1. Сервисные операции с главными цепями
60
5.1.1. Общие требования
60
5.1.2. Особенности испытания изоляции переменным одноминутным напряжением
60
5.1.3. Особенности измерения сопротивления изоляции
60
5.1.4. Особенности проведения высоковольтных испытаний в эксплуатации
61
5.1.5. Особенности измерения переходного сопротивления
61
5.2 Сервисные операции с вторичными цепями
62
5.2.1. Диагностика аккумуляторной батареи
62
5.2.1.1. Диагностика аккумуляторной батареи с панели управления
62
5.2.1.2. Диагностика аккумуляторной батареи из TELARM
63
5.2.2. Загрузка журналов из реклоузера
63
5.3. Проверки
64
5.3.1. Система диагностики неисправностей
64
5.3.2. Контроль остаточного ресурса
64
5.3.3. Контроль заполнения журналов
65
5.4. Замена оборудования
66
5.4.1. Замена аккумуляторной батареи
66
6. ТЕКУЩИЙ РЕМОНТ
66
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО ОБОРУДОВАНИЯ
66
7.1. Гарантийные обязательства
66
7.2. Замена отказавшего оборудования
66
7.2.1. Общая информация
66
7.2.2. Демонтаж реклоузера
67
7.2.3. Замена коммутационного модуля
68
7.2.4. Замена ограничителей перенапряжений
68
7.2.5. Замена трансформатора собственных нужд
69
7.2.6. Замена соединительного устройства
69
8. УТИЛИЗАЦИЯ
69
4
Руководство по эксплуатации
1. ВВЕДЕНИЕ
1.1. Общие сведения
мах в сетях трёхфазного переменного тока частотой 50 Гц
номинальным напряжением 35 кВ.
Настоящее Руководство по эксплуатации разработано
для применения TER_Rec35_Smart1_Sub7 (торговое наи-
Общий вид находящегося в эксплуатации реклоузера
менование SMART35), предназначенного для коммутации
TER_Rec35_Smart1_Sub7 показан на рис. 1.1.
электрических цепей при нормальных и аварийных режи-

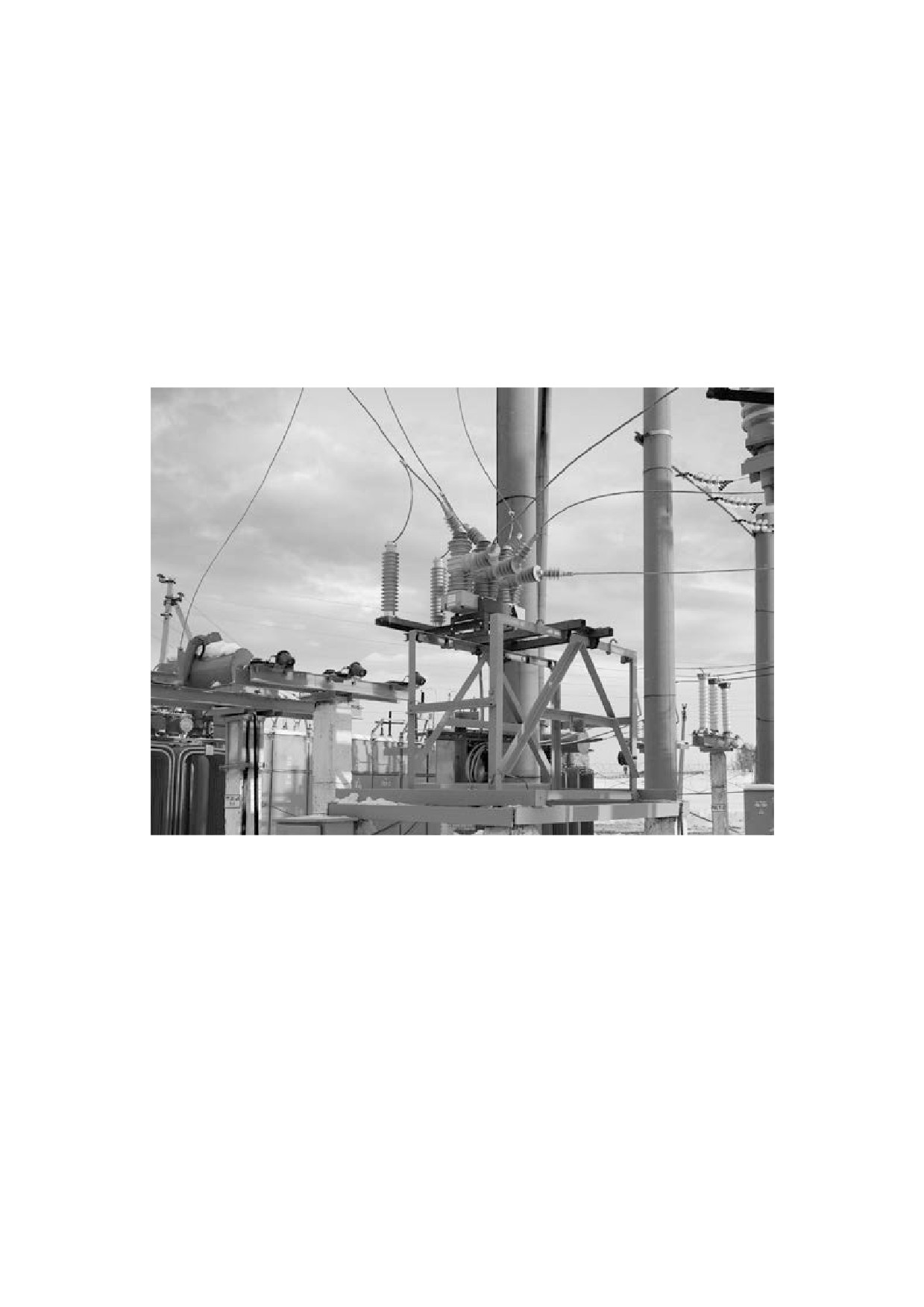

Рис. 1.1. Общий вид TER_Rec35_Smart1_Sub7
Руководство по эксплуатации предназначено для изучения и использования оперативным и оперативно-ремонтным пер-
соналом.
Кроме Руководства по эксплуатации для реклоузераTER_Rec35_Smart1_Sub7 разработаны документы, перечисленные в
таблице 1.1.
5
Таблица 1.1. Перечень документации
№
Наименование
Целевая аудитория документа
Персонал проектных организаций
1
Техническая информация
и технические специалисты сетевых компаний
Персонал монтажно-наладочных
2
Инструкция по монтажу и пусконаладке
и ремонтных организаций
3
Инструкция по оперативным переключениям
Эксплуатационный персонал сетевых компаний
4
Руководство пользователя программного обеспечения TELARM Basic
Эксплуатационный персонал
5
Руководство пользователя программного обеспечения TELARM Dispatcher
Эксплуатационный персонал
1.2. Требования к уровню подготов-
——
прошедший обучение в компании «Таврида Элек-
ки обслуживающего персонала
трик»1.
К работе с реклоузером TER_Rec35_Smart1_Sub7 допу-
При необходимости обучение оперативного и оператив-
скается оперативный и оперативно-ремонтный персонал:
но-ремонтного персонала проводится после завершения
пусконаладочных работ.
——
изучивший настоящее Руководство по эксплуатации;
Внеочередное обучение проводится по требованию За-
——
изучивший инструкции по оперативным переключе-
казчика сотрудниками регионального технико-коммерче-
ниям;
ского центра «Таврида Электрик».
2. ПРИНЯТЫЕ СОКРАЩЕНИЯ
ОПН - ограничитель перенапряжений нелинейный;
ТСН - трансформатор собственных нужд;
СМ - блок управления (Control Module);
КН - контроль напряжения;
МТЗ - максимальная токовая защита;
SCADA - система диспетчерского управления и сбора
данных (Supervisory Controland Data Acquisition);
АПВ - автоматическое повторное включение;
ПУ - панель управления;
АБ - аккумуляторная батарея;
УС - устройство связи;
ЧАПВ - АПВ после частотной разгрузки;
СУ - соединительное устройство.
МДВВ - модуль дискретных входов/выходов;
3. ОПИСАНИЕ И РАБОТА
Для организации управления, настройки и работы с
3.1. Состав продукта
журналами в комплект поставки входит сервисное про-
и структура условных обозначений
граммное обеспечение2:
3.1.1. Состав продукта
——
TELARM Basic;
Состав реклоузераTER_Rec35_Smart1_Sub7 описан в
——
TELARM Dispatcher.
таблице 3.1.
1 Обучение проводится по требованию Заказчика.
2 Предоставляется по запросу сотрудником регионального технико-коммерческого центра «Таврида Электрик».
6
Руководство по эксплуатации

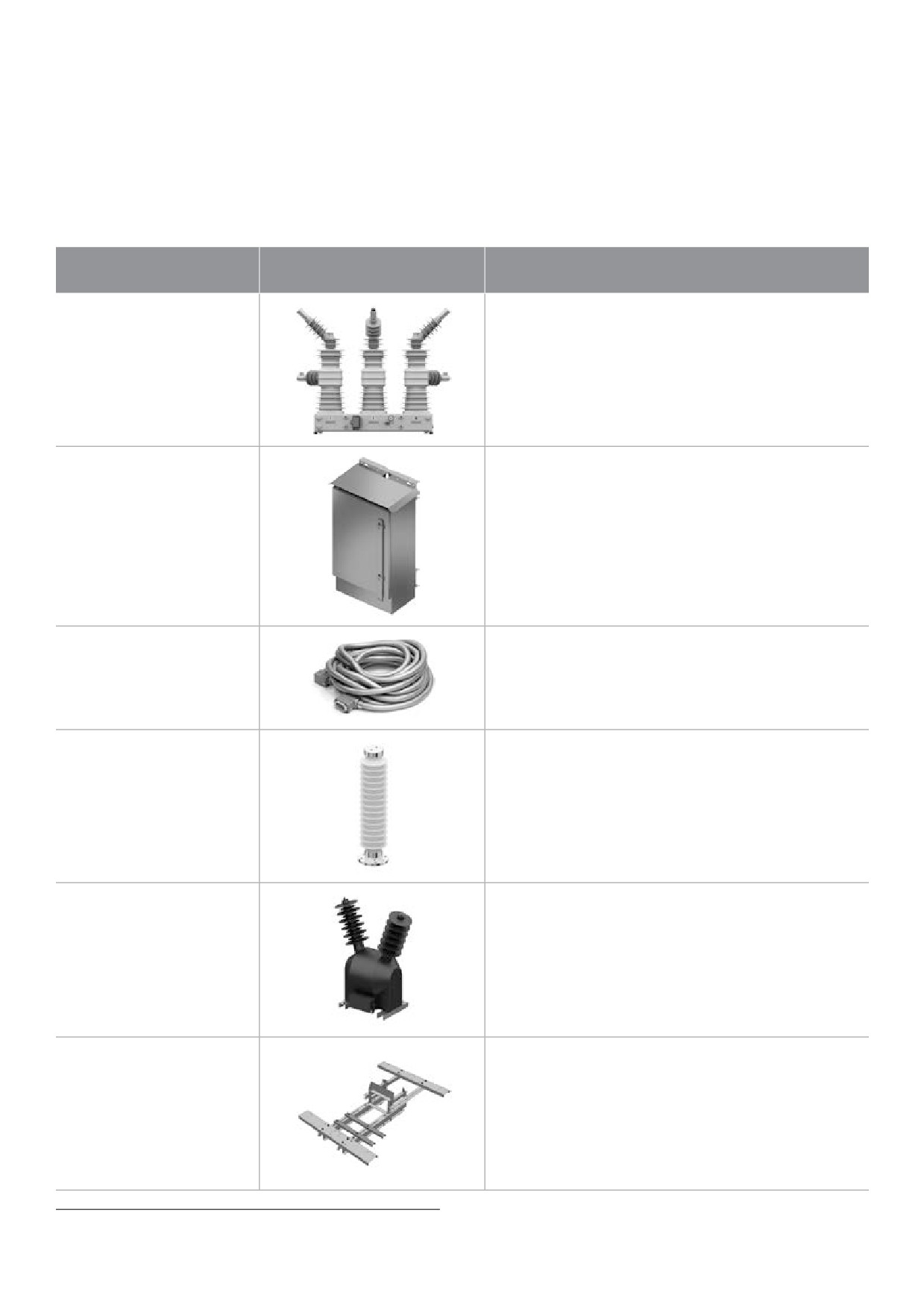

Таблица 3.1. Состав реклоузера TER_Rec35_Smart1_Sub7
Обозначение
Наименование
OSM35_Smart_1(S)
Коммутационный модуль
RC_7_6
Шкаф управления
FS-TR_Unit_Umbilical_1(14)
Соединительное устройство
ОПН-РК-35/42/10/680 УХЛ1 013
Ограничитель перенапряжений нелинейный
VZF 36
Трансформатор напряжения для собственных нужд реклоузера
TER_RecMount_Rec35_Sub1
Монтажный комплект для установки реклоузера
3 Количество ограничителей перенапряжений определяется проектом или местом установки реклоузера (не менее 3 и не более 6 штук).
4 Для питания собственных нужд TER_Rec35_Smart1_Sub7 может использоваться трансформатор напряжения VZF 36. Поставляется опционально.
7
3.1.2. Структура условных обозначений
TER_REC35_Smart1_Sub7 (Par1_ Par2_ Par3_ Par4_ Par5_ Par6_ Par7_ Par8_ Par9_ Par10)
Кол-во,
Наименование
Параметр
Код
Описание
шт
Const
-
Коммутационный модуль
1
Const
-
Шкаф управления
1
Const
-
Соединительное устройство
1
Реклоузер
Const
-
Комплект удлинителей
1
Const
-
Комплект соединителей
1
Const
-
Программное обеспечение TELARM
1
Const
-
Ограничитель перенапряжений нелинейный ОПН-РК-35/42-10-680 УХЛ1 01
3
8
Руководство по эксплуатации
TER_REC35_Smart1_Sub7 (Par1_ Par2_ Par3_ Par4_ Par5_ Par6_ Par7_ Par8_ Par9_ Par10)
Монтажный
комплект
Par1
1
Монтажный комплект для установки реклоузера
1
реклоузера
Дополнительные
0
Не поставляется
-
ограничители
Par2
перенапряжений
1
Ограничитель перенапряжений нелинейный ОПН-РК-35/42-10-680 УХЛ1 01
3
нелинейные
0
Не поставляется
-
Трансформатор
Par3
собственных нужд
1
Трансформатор напряжения VZF 36
1
0
Не поставляется
0
АРМ
Par4
1
Канал GPRS
1
0
Не поставляется
-
1
Канал GSM
1
Интеграция в SCADA
Par5
2
Канал GPRS основной, канал GSM резервный
1
3
Порт RS-232/RS-485
1
4
ВОЛС (одномодовая)
1
0
Не поставляются или используются встроенные в силовой трансформатор
-
1
Опорный трансформатор тока ТОЛ-35 III-V-4(5) (СЗТТ)
3
Трансформаторы
Par6
2
Опорный трансформатор тока ТОЛ-35 III-7,2 (СЗТТ)
3
тока
3
Опорный трансформатор тока GIF 40.5 (RITZ)
3
4
Опорный трансформатор тока ТОЛ-35 (КТЗ)
3
0
Не поставляется
-
Дифференциальная
защита
Par7
1
Устанавливается шкаф
1
трансформатора
2
Устанавливается терминал
1
0
Не поставляется
-
Услуга по
Поставляется «Таврида Электрик»
Par8
1
1
проектированию
с привлечением субподрядной организации
2
Поставляется «Таврида Электрик»
1
0
Не поставляется
-
Услуга по
Поставляется «Таврида Электрик»
строительству
Par9
1
1
с привлечением субподрядной организации
и монтажу
2
Поставляется «Таврида Электрик»
1
0
Не поставляется
-
Услуга по
Поставляется «Таврида Электрик»
Par10
1
1
пусконаладке
с привлечением субподрядной организации
2
Поставляется «Таврида Электрик»
1
9
3.2. Технические характеристики
3.2.1. Основные характеристики
Таблица 3.2. Основные характеристики
Наименование параметра
Значение
Номинальное напряжение, кВ
35
Номинальный ток, А
1250
Номинальный ток отключения, кА
20
Ток электродинамической стойкости, кА
51
Механический ресурс, циклов «ВО»
20000
Коммутационный ресурс
——
при номинальном токе, циклов «ВО»
20000
——
при номинальном токе отключения, циклов «ВО»
25
Собственное время отключения, мс
45
Полное время отключения, мс
55
Собственное время включения, мс
60
Испытательное напряжение грозового импульса, кВ
190
Испытательное напряжение промышленной частоты, кВ
95
Цикл АПВ
——
коммутационный
О - 0,3c - ВО - 20c - ВО
——
механический
О - 0,2c - ВО - 8c - ВО
Максимальное количество циклов «ВО» в час
100
Степень защиты оболочки привода, ГОСТ 14254-96
IР54
Сопротивление главной цепи OSM35_Smart_1(S)
——
с удлинителями, мкОм, не более
45
——
с соединителями, мкОм, не более
50
Условия эксплуатации
Климатическое исполнение
УХЛ
Категория размещения
1
Верхнее значение относительной влажности воздуха при температуре 25 °С
100%
Допустимое значение скорости ветра в условиях отсутствия гололёда, м/с, не более
40
Допустимое значение скорости ветра в условиях гололёда (толщина корки льда до
15
20 мм), м/с, не более
Наибольшая высота эксплуатации над уровнем моря, м
1000
Стойкость к механическим внешним воздействующим факторам по ГОСТ 17516.1
М6
10
Руководство по эксплуатации
Массогабаритные показатели
Масса OSM35_Smart_1(S), кг, не более
86
Габариты OSM35_Smart_1(S), ШхВхГ, мм, не более
1002 х 824 х 758
Масса RC_7_6, кг, не более
35
Габариты RC_7_6, ШхВхГ, мм, не более
800 х 400 х 300
Масса ОПН-РК-35, кг, не более
9,5
Габариты ОПН-РК-35, ШхВхГ, мм, не более
150 х 605 х 150
Масса VZF 36, кг, не более
57
Габариты VZF 36, ШхВхГ, мм, не более
400 х 662 х 240
3.2.2. Система измерения
Таблица 3.3. Система измерения
Наименование параметра
Значение
Датчик тока
Относительная мультипликативная погрешность измерения фазного тока, %
1,5
Аддитивная погрешность измерения фазного тока, А
1
Максимальный измеряемый ток, кА
12
Датчик напряжения
Аддитивная погрешность измерения фазного напряжения, В
100
Относительная мультипликативная погрешность измерения фазного напряжения, %
5
Температурный коэффициент датчика напряжения ϴ, 1/К
0,0035
Формула расчёта температурной погрешности
(25 - t)*ϴ5
Максимальное измеряемое напряжение, кВ
65
Датчик тока нулевой последовательности
Относительная мультипликативная погрешность измерения фазного тока, %
1
Аддитивная погрешность измерения фазного тока, А
0,5
Максимальный измеряемый ток, кА
12
5 t - температура, при которой требуется определить погрешность. Например, при температуре минус 25 °С погрешность измерения напряже-
ния составит (25-(-25))0,0035=0,175, или 17,5%.
11
Система измерения состоит из встроенных в коммутаци-
——
датчика тока нулевой последовательности - транс-
онный модуль:
форматоров тока, образующих фильтр тока нулевой после-
довательности.
——
трёх датчиков фазного тока - пояса Роговского;
——
трёх датчиков фазного напряжения - ёмкостно-ре-
зистивные делители напряжения;
3.2.3. Система питания
Таблица 3.4. Система питания
Наименование параметра
Значение
Требования к источнику оперативного питания
Потребляемая мощность, В•А, не более6
20
Максимальная потребляемая мощность, В•А, не более7
80
Напряжение оперативного питания (переменное, постоянное, выпрямленное), В
85-265
Система бесперебойного питания
Номинальное напряжение аккумуляторной батареи, В
12
Номинальная ёмкость аккумуляторной батареи, А•ч
26
Полный цикл заряда батареи, ч
24
Время работы от аккумуляторной батареи после пропадания оперативного питания, ч, не менее
248
При отсутствии оперативного питания шкаф управления
40%). Оставшегося уровня заряда аккумуляторной батареи
способен работать в автономном режиме, получая питание
достаточно для выполнения оперативного включения и от-
от аккумуляторной батареи. Чтобы не допустить полного
ключения.
разряда аккумуляторной батареи, предусмотрен переход
При восстановлении оперативного питания шкаф управ-
шкафа управления в режим энергосбережения при до-
ления автоматически выходит из режима энергосбереже-
стижении определённого уровня разряда аккумуляторной
ния.
батареи (задаётся в настройках, значение по умолчанию
6 Без учёта потребления внешнего устройства связи и заряда батареи.
7 Заряд конденсаторов включения.
8 При отключённых внешних устройствах.
12
Руководство по эксплуатации
3.2.4. Интерфейсы передачи данных
Таблица 3.5. Интерфейсы передачи данных
Наименование параметра
Значение
Выходы сигнализации МДВВ
Количество, шт.
6
Номинальное напряжение переключения AC, В
240
Номинальный ток AC, А
16
Мощность переключения AC, В•А
4000
Ток переключения, А, при 250 В DC
0,35
Ток переключения, А, при 125 В DC
0,45
Ток переключения, А, при 48 В DC
1,3
Ток переключения, А, при 24 В DC
12
Время переключения, мс
5
Входы управления МДВВ
Количество, шт.
6
Время распознавания сигнала, мс, не более
12
Напряжение/ток при замыкании контактов, В/А, не более
25/0,1
Ток при замкнутых контактах, мА, не менее
5
GSM/GPRS
Стандарт связи GSM
GSM 850/900/1800/1900
Класс по мощности
Класс 4 (2W 850/900 МГц) Класс 1 (1W 1800/1900 МГц)
Класс GPRS
Class 10 (макс. 85.6 кбит/с)
Количество поддерживаемых SIM-карт
2 (одновременно в работе одна)
Wi-Fi
Стандарт связи
802.11 b/g
02.11g: 12.5
Мощность передачи, дБм
802.11b: 16
RS-232/RS-485
Скорость обмена, Бод
300…115200
Протоколы передачи данных
Modbus, DNP3
Поддерживаемые устройства связи
Прямое соединение, GSM-модем, радиомодем.
Тип интерфейса
DB9
13
3.2.5. Защита и автоматика
кнопкой
Каждое нажатие приводит к переключе-
Реклоузер имеет встроенную систему защит и автома-
тики. Для работы защит и автоматики имеется
четыре
нию по следующему циклу:
. По умолчанию
независимых группы уставок. В активном состоянии мо-
используется Группа 1.
жет находиться только одна группа уставок. Переключе-

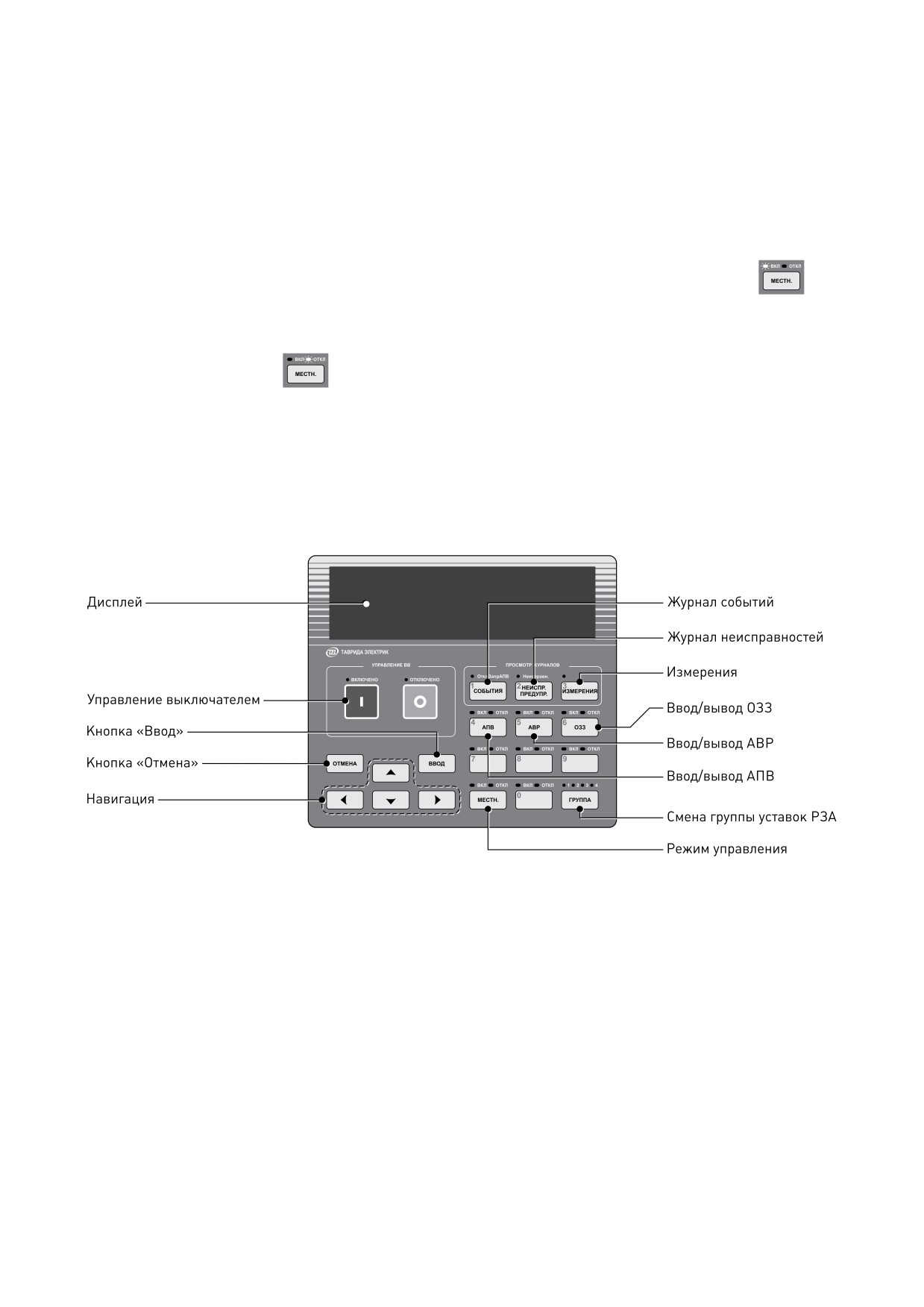

ние групп уставок осуществляется с панели управления
Для ввода/вывода защит и автоматики с панели управ-

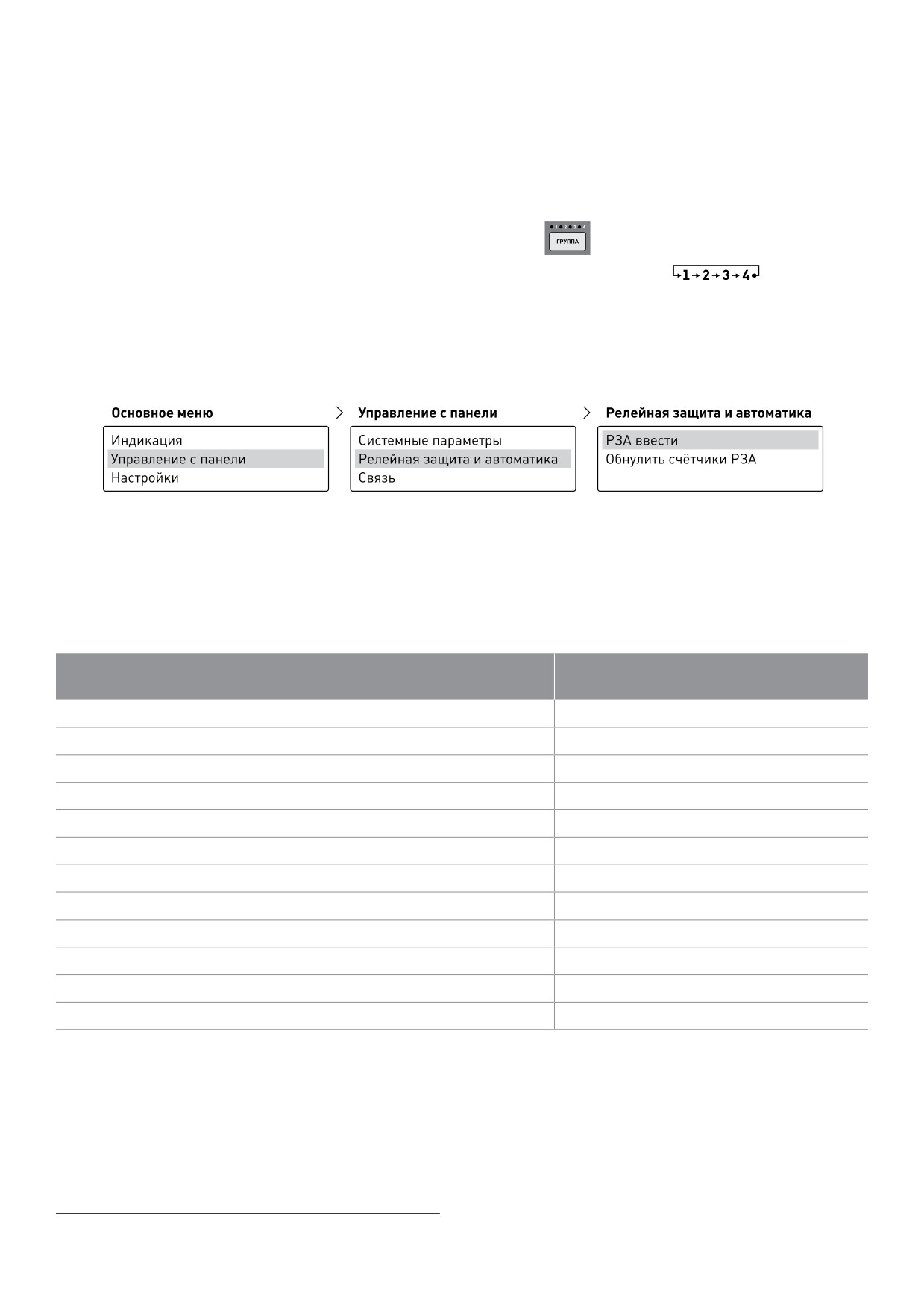

ления необходимо пройти по меню (см. рис. 3.1).

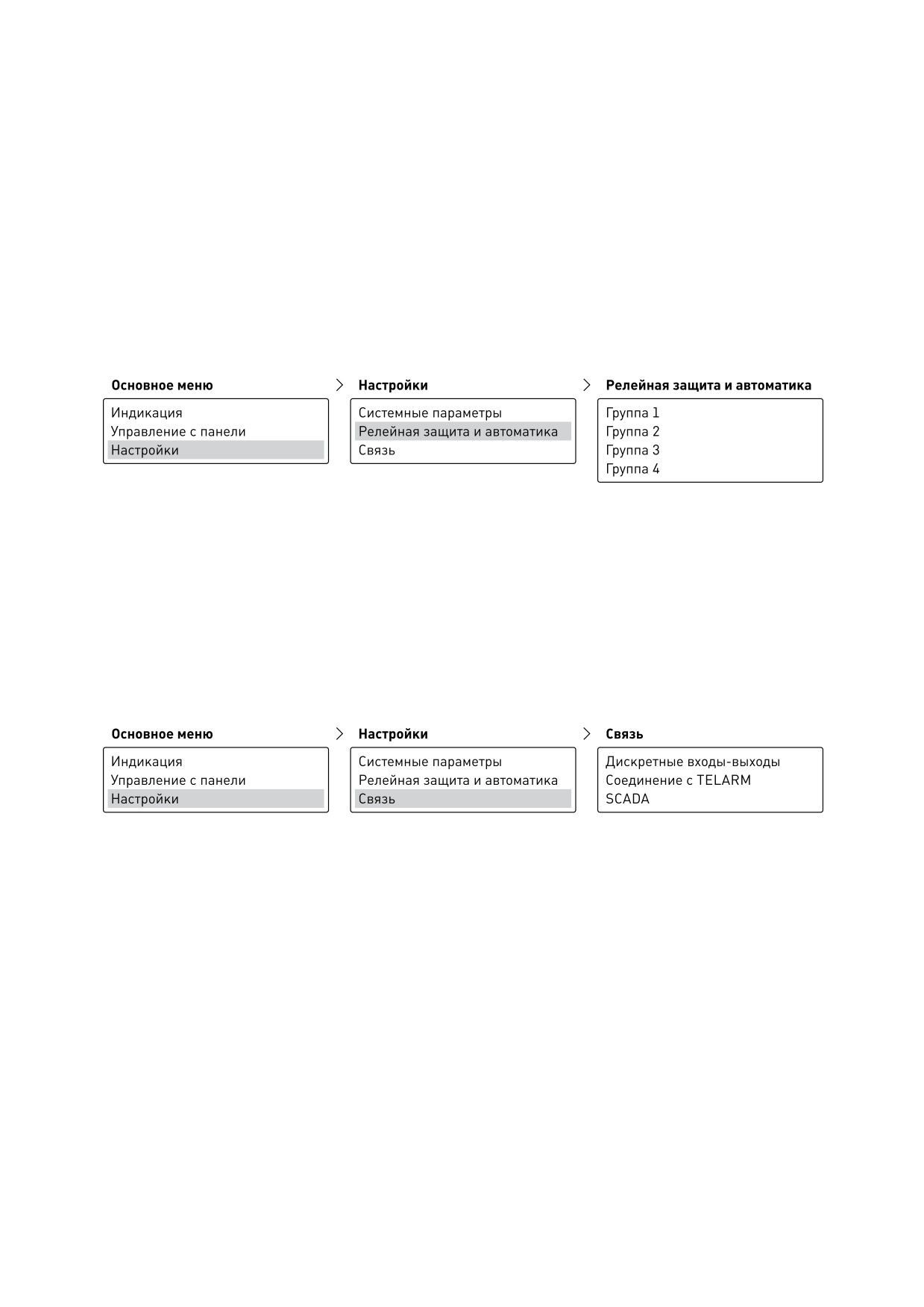

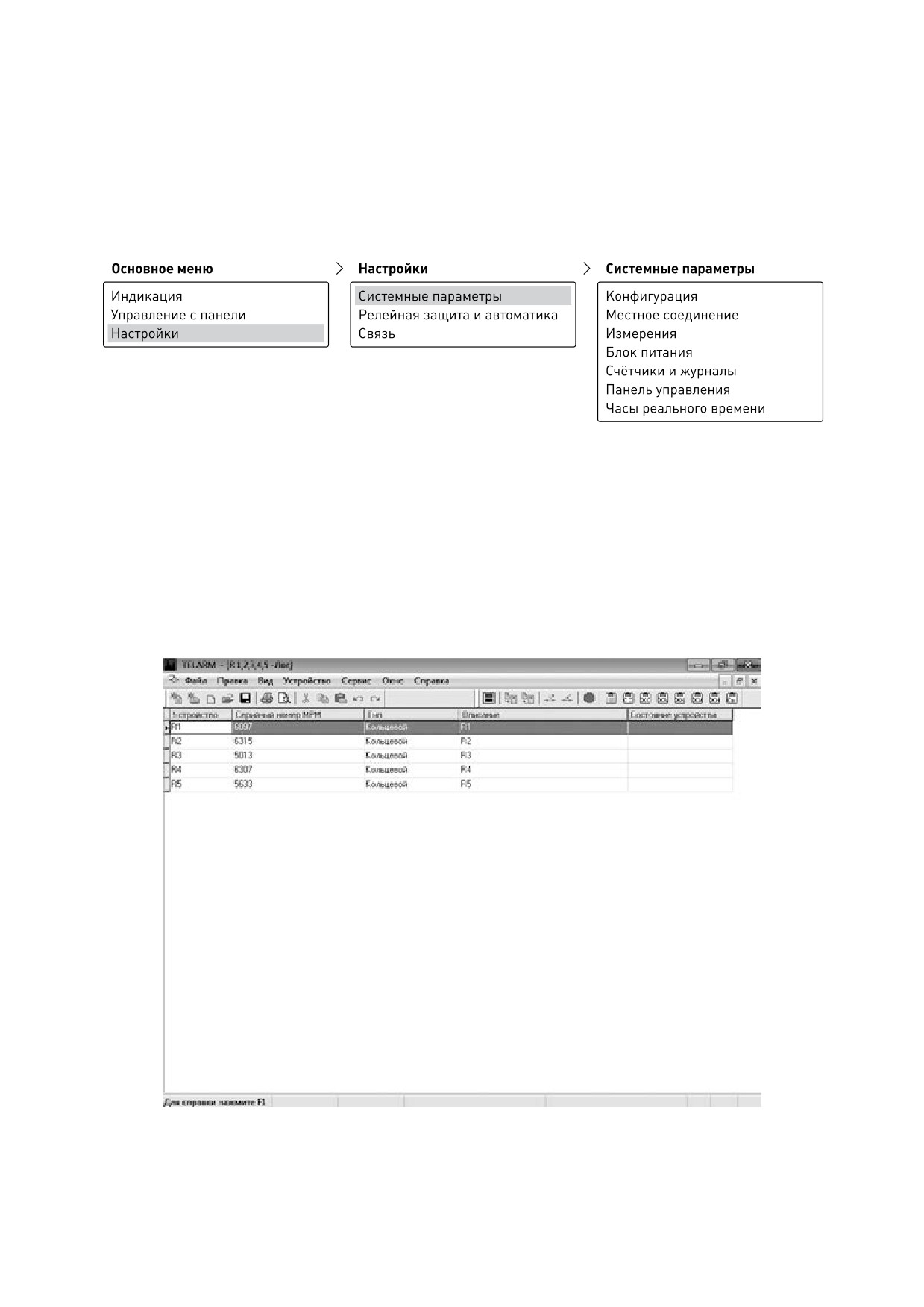

Рис. 3.1. Ввод/вывод защит и автоматики с панели управления
Перечень защит и автоматики см. в таблице 3.6.
Таблица 3.6. Защиты и автоматика
Полное наименование защиты
Краткое наименование защиты
Защита от междуфазных коротких замыканий
МТЗ 1, МТЗ 2, МТЗ 3
Трёхступенчатая защита от коротких замыканий на землю
ЗЗЗ 1,ЗЗЗ 2, ЗЗЗ 3
Автоматическое повторное включение после МТЗ
АПВ МТЗ
Защита от однофазных замыканий на землю
ОЗЗ9
Автоматическое повторное включение после ОЗЗ
АПВ ОЗЗ
Защита минимального напряжения
ЗМН
Автоматическое повторное включение после ЗМН
АПВ ЗМН
Защита от обрыва фазы с пуском по току обратной последовательности
ЗОФ I2
Защита от обрыва фазы с пуском по напряжению обратной последовательности
ЗОФ U2
Автоматическая частотная разгрузка
АЧР
Частотное автоматическое повторное включение
ЧАПВ
Включение на «холодную» нагрузку
ВХН
9 Защита от замыканий на землю или бак трансформатора выполняется с действием на сигнал или отключение. Уставка выбирается на осно-
вании измеренных или расчётных значений тока однофазного замыкания на землю.
14
Руководство по эксплуатации
3.3. Конструкция и принцип действия
3.3.1. Конструкция
3.3.1.1. Коммутационный модуль
Коммутационный модуль наружной установки OSM35_Smart_1(S) состоит из трёх полюсов, облитых кремнийорганической
резиной, установленных на общем основании. В нижние высоковольтные вводы встроены датчики тока и напряжения.

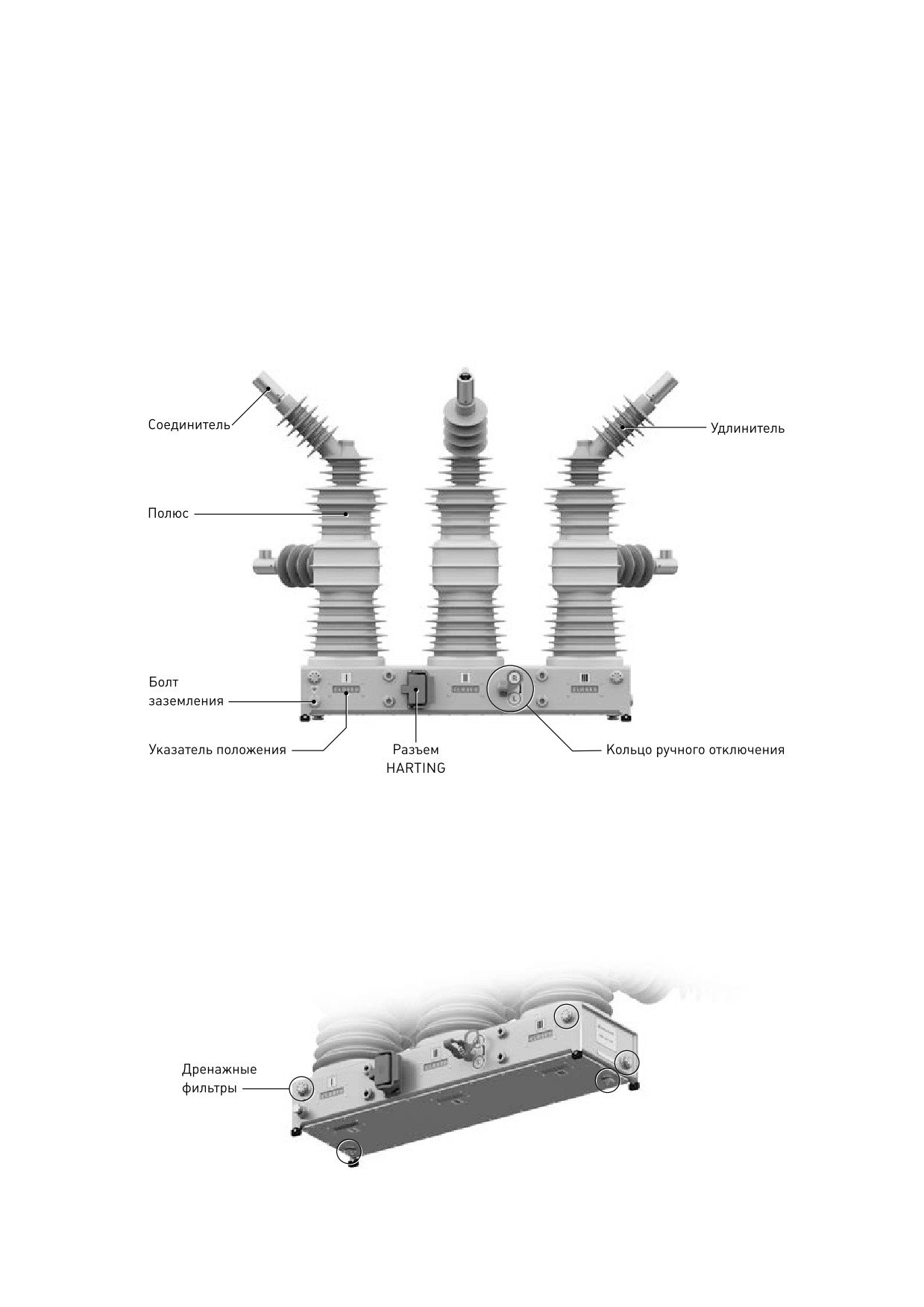

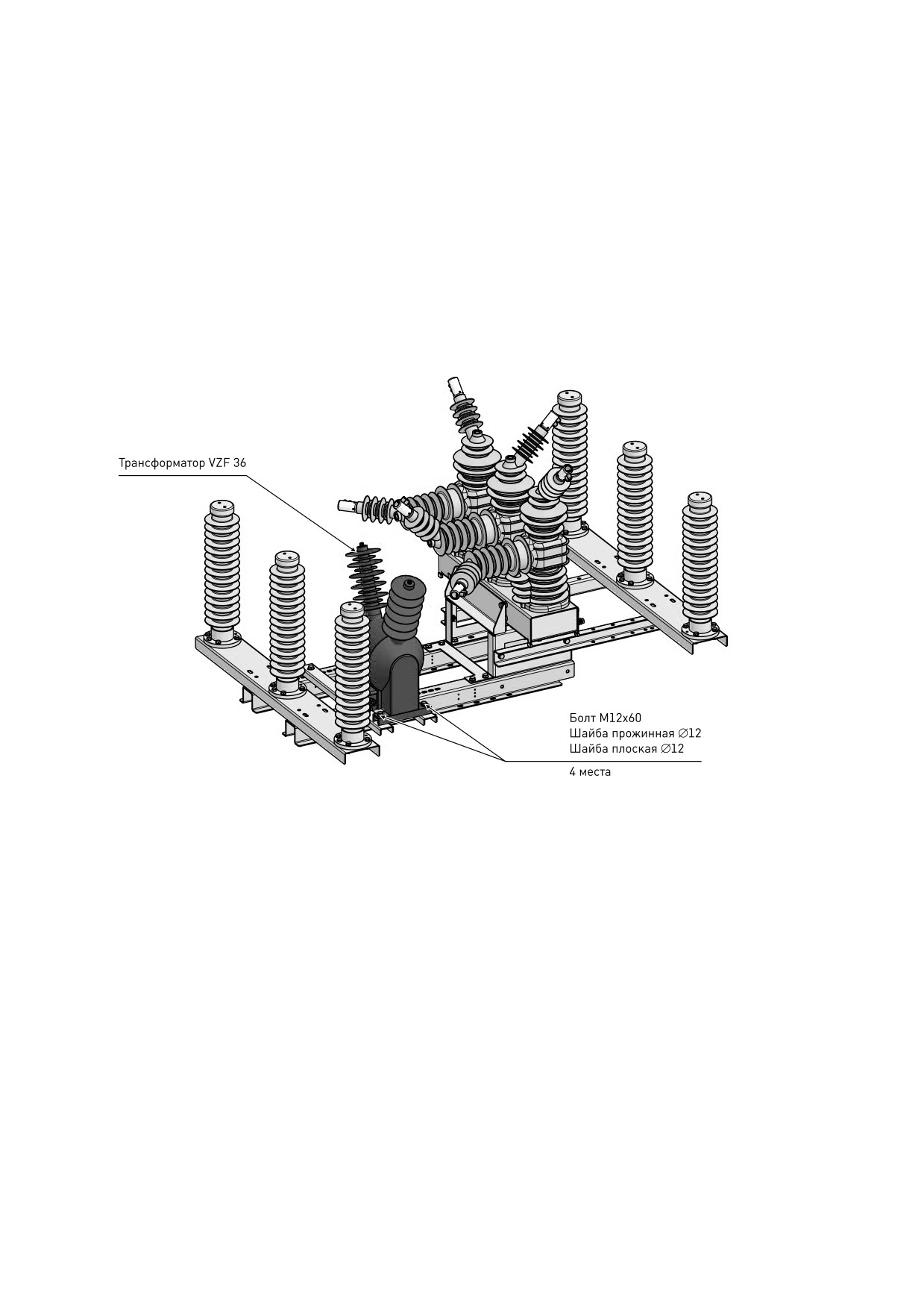

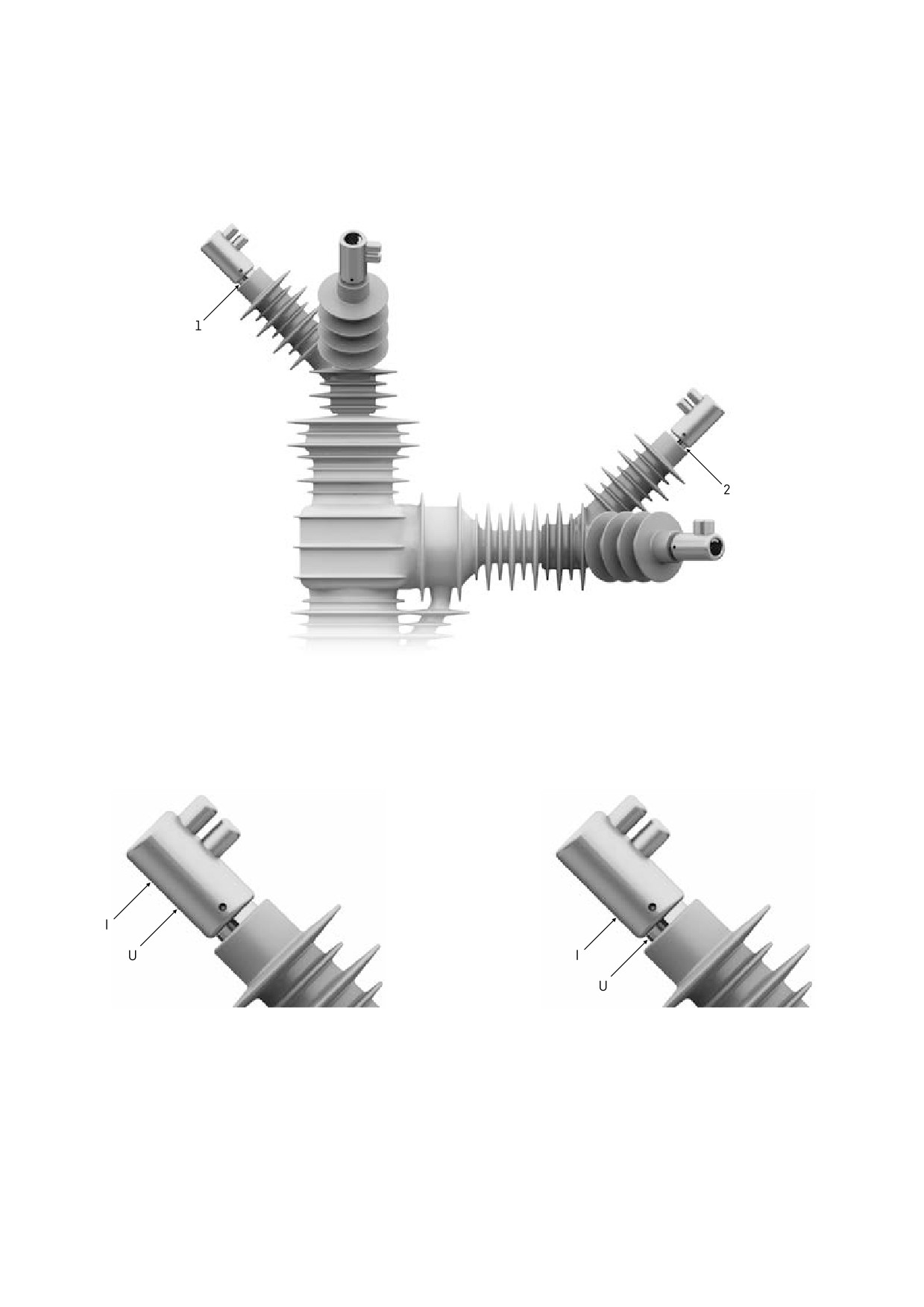

Основные элементы коммутационного модуля OSM35_Smart_1(S) показаны на рис. 3.2.
Рис. 3.2. Конструкция OSM35_Smart_1(S)
Монтажные отверстия под болт М12 расположены на боковых сторонах основания (8 шт.).
Болт заземления коммутационного модуля М12.
Для предотвращения скопления и образования конденсата имеется пять дренажных фильтров (см. Рис. 3.3).
Рис. 3.3. Расположение дренажных фильтров
15
Полюсы OSM35_Smart_1(S) маркируются римскими цифрами I, II, III (см. Рис. 3.4).
Рис. 3.4. Маркировка полюсов OSM35_Smart_1(S)
Для связи коммутационного модуля и шкафа управле-
Каждый полюс имеет два указателя положения главных
ния используется соединительное устройство с водостой-
контактов, механически связанных между собой и подвиж-
кими разъёмами типа Harting. Ответные части разъёмов
ной частью привода полюса, расположенных на боковой
располагаются на основании коммутационного модуля и
стенке и нижней части основания коммутационного модуля
нижней части шкафа управления.
(см. Рис. 3.5).
Коммутационный модуль оснащён механическим от-
В зависимости от положения главных контактов про-
ключением. Механизм имеет два устойчивых положения:
исходит смена указателя положения с
«ВКЛЮЧЕНО»
«РАЗБЛОКИРОВАНО» (R) и «ЗАБЛОКИРОВАНО» (L).
(CLOSED) на
«ОТКЛЮЧЕНО» (OPEN), что соответствует
включённому и отключённому положению коммутационно-
Воздействие на механизм отключения осуществляется
го модуля.
через кольцо ручного отключения (см. Рис. 3.2).

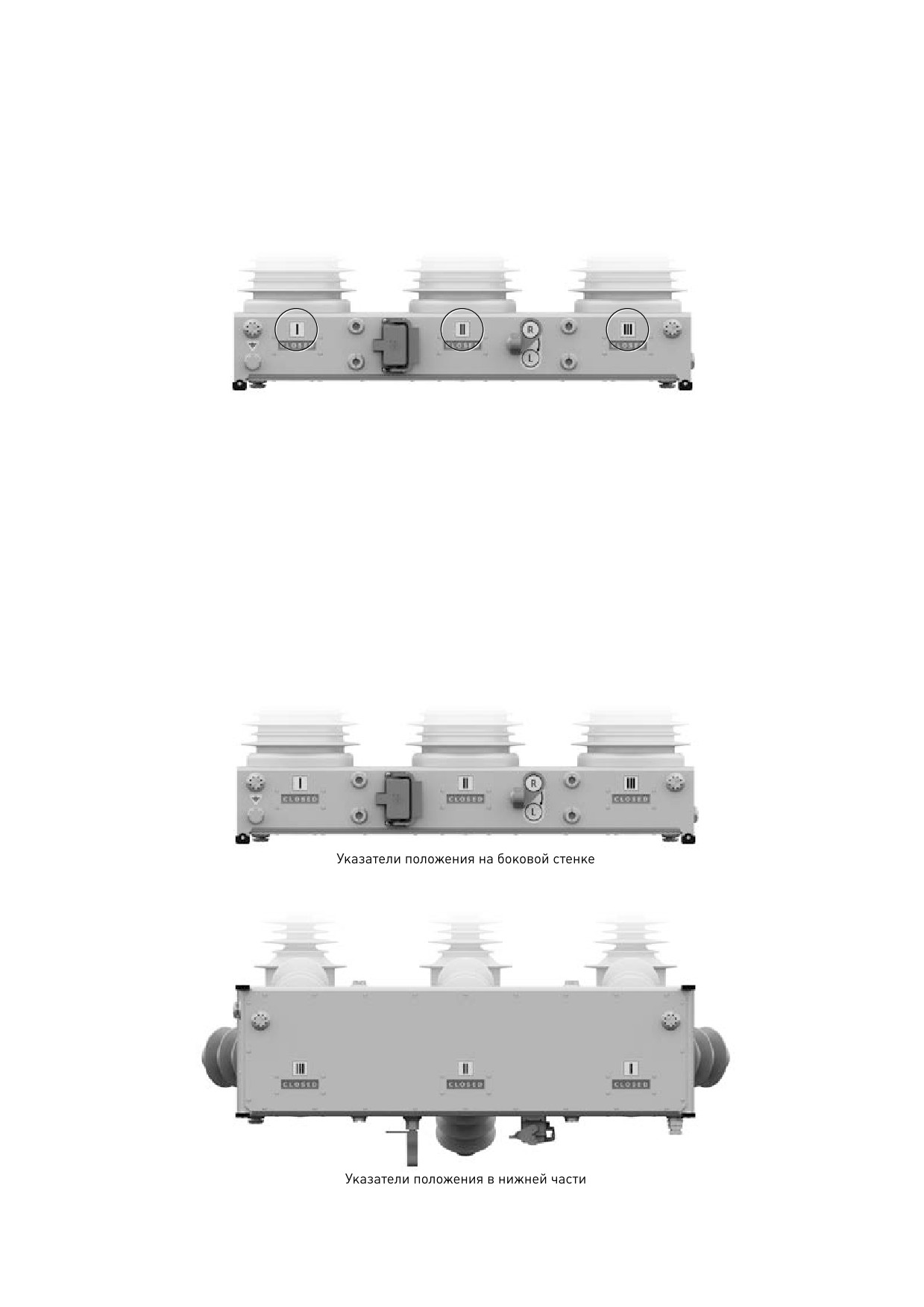

Рис. 3.5. Указатель положения главных контактов
16
Руководство по эксплуатации
3.3.1.2. Шкаф управления
фа управления, закрывая доступ к дверным замкам пере-
Шкаф управления сделан из коррозионностойкого ме-
мещением в верхнее положение;
талла и предназначен для наружной установки. Снаружи
——
петля для навесного замка - предназначена для
шкафа управления располагаются элементы, защищаю-
установки навесного замка и фиксации рейки в верхнем
щие установленное в него оборудование от внешних воз-
положении;

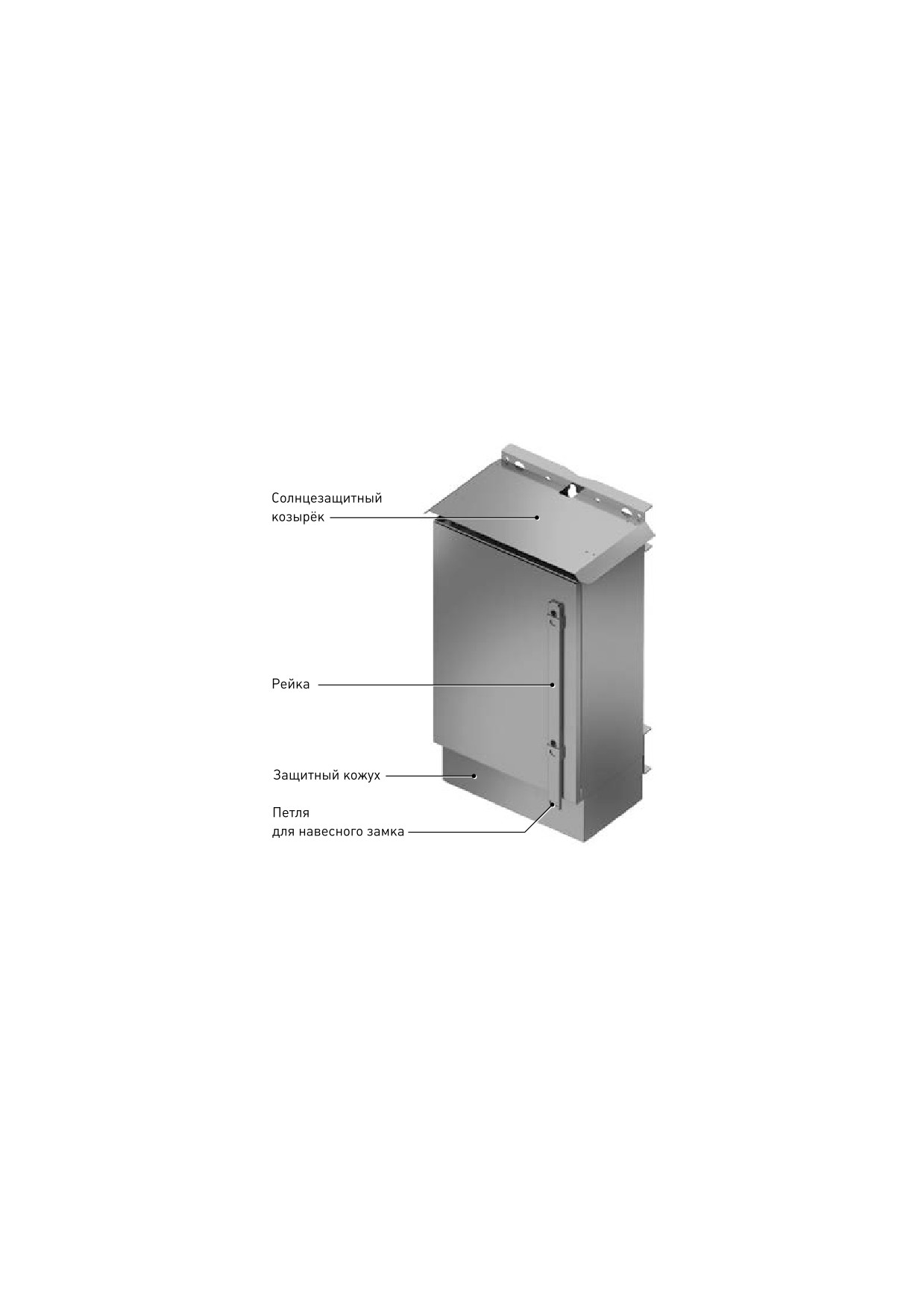

действий (см. Рис. 3.6):
——
защитный кожух - предназначен для предотвраще-
——
солнцезащитный козырёк - предотвращает перегрев
ния несанкционированного доступа к разъёму Harting, ка-
оборудования, установленного внутри шкафа управления;
бельным вводам и комбинированной GPRS/Wi-Fi антенне.
——
рейка - предназначена для предотвращения несанк-
При закрытой внешней дверце обеспечивается степень
ционированного доступа к внутреннему пространству шка-
защиты оболочки IP54.
Рис. 3.6. Шкаф управления с закрытой внешней дверцей
При открытии внешней дверцы появляется доступ к панели управления, выключателям оперативного питания «ПИТАНИЕ 1»
(POWER 1) и «ПИТАНИЕ 2» (POWER 2), дверному замку, а также к документации, вложенной в карман для документов (см. Рис. 3.7).
Шкаф управления оснащён датчиком положения внешней двери, приводимым в действие толкателем.
17
Рис. 3.7. Шкаф управления с открытой внешней дверцей
Получить доступ внутрь шкафа управления можно, открыв внутреннюю дверцу. Внутри шкафа управления располагаются

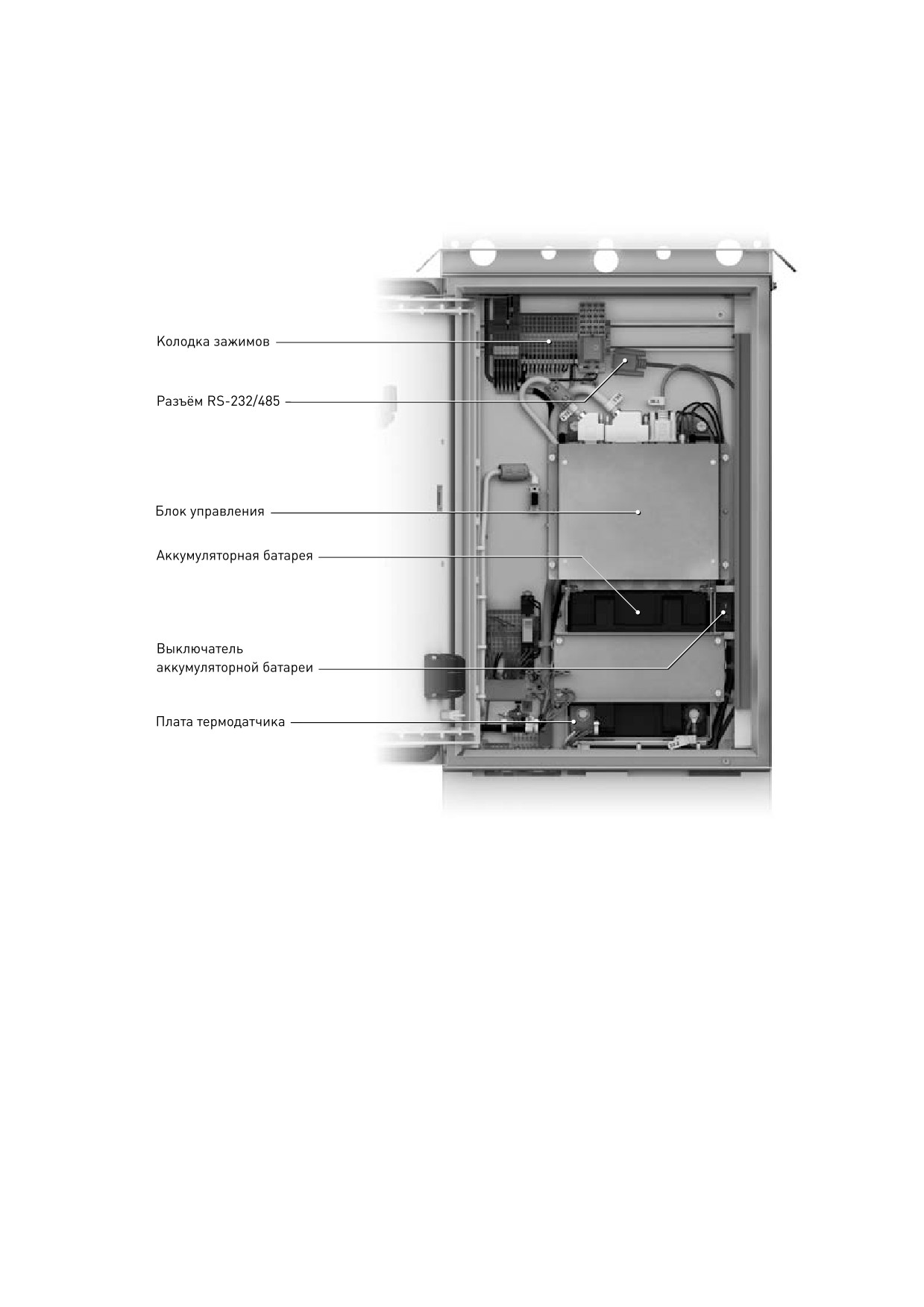

(см. Рис. 3.8):
——
блок управления с функциями защиты, автоматики и коммуникации;
——

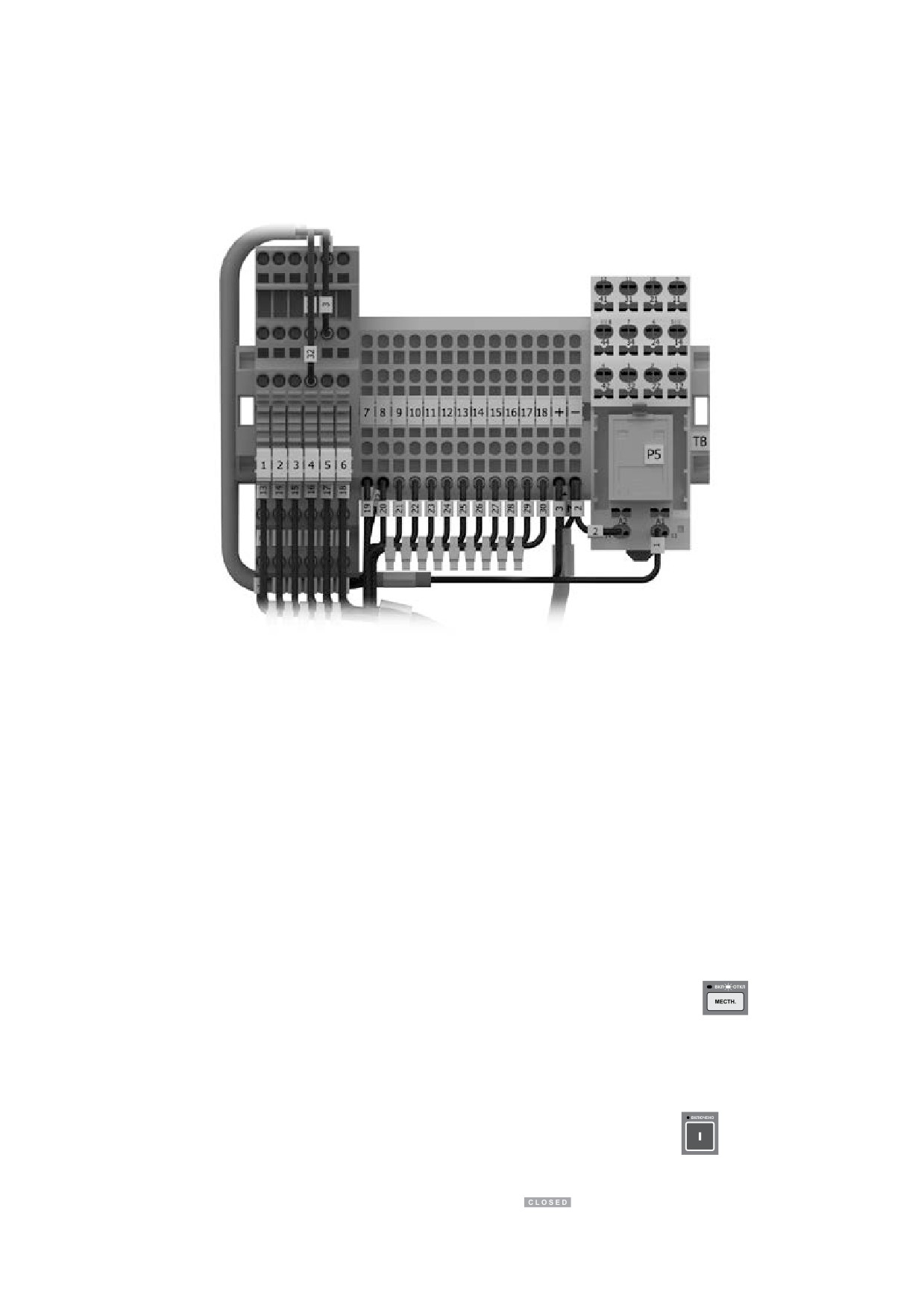

колодка зажимов для подключения к дискретным входам/выходам блока управления;
——
разъём RS-232/RS-485;
——
клеммник оперативного питания;
——

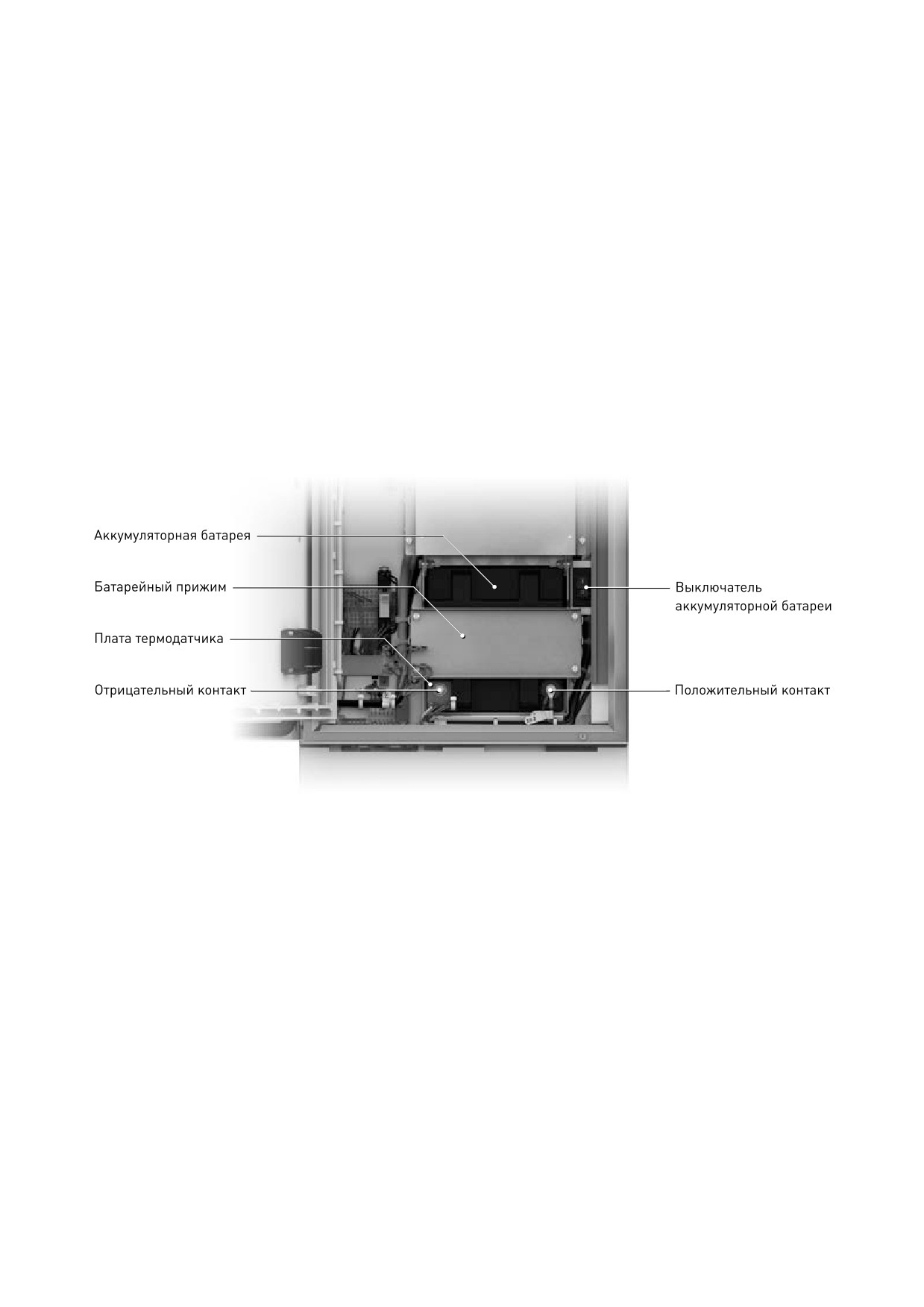

аккумуляторная батарея;
——
выключатель аккумуляторной батареи;
——
плата термодатчика.
18
Руководство по эксплуатации
Рис. 3.8. Внутреннее пространство шкафа управления
Защитный кожух (см. Рис. 3.6) можно снять только при открытой внутренней дверце шкафа управления, открутив фикси-
рующий винт изнутри. Под защитным кожухом в нижней части шкафа управления располагаются (см. Рис. 3.9):
——
разъём Harting;
——
герметичные вводы;
——

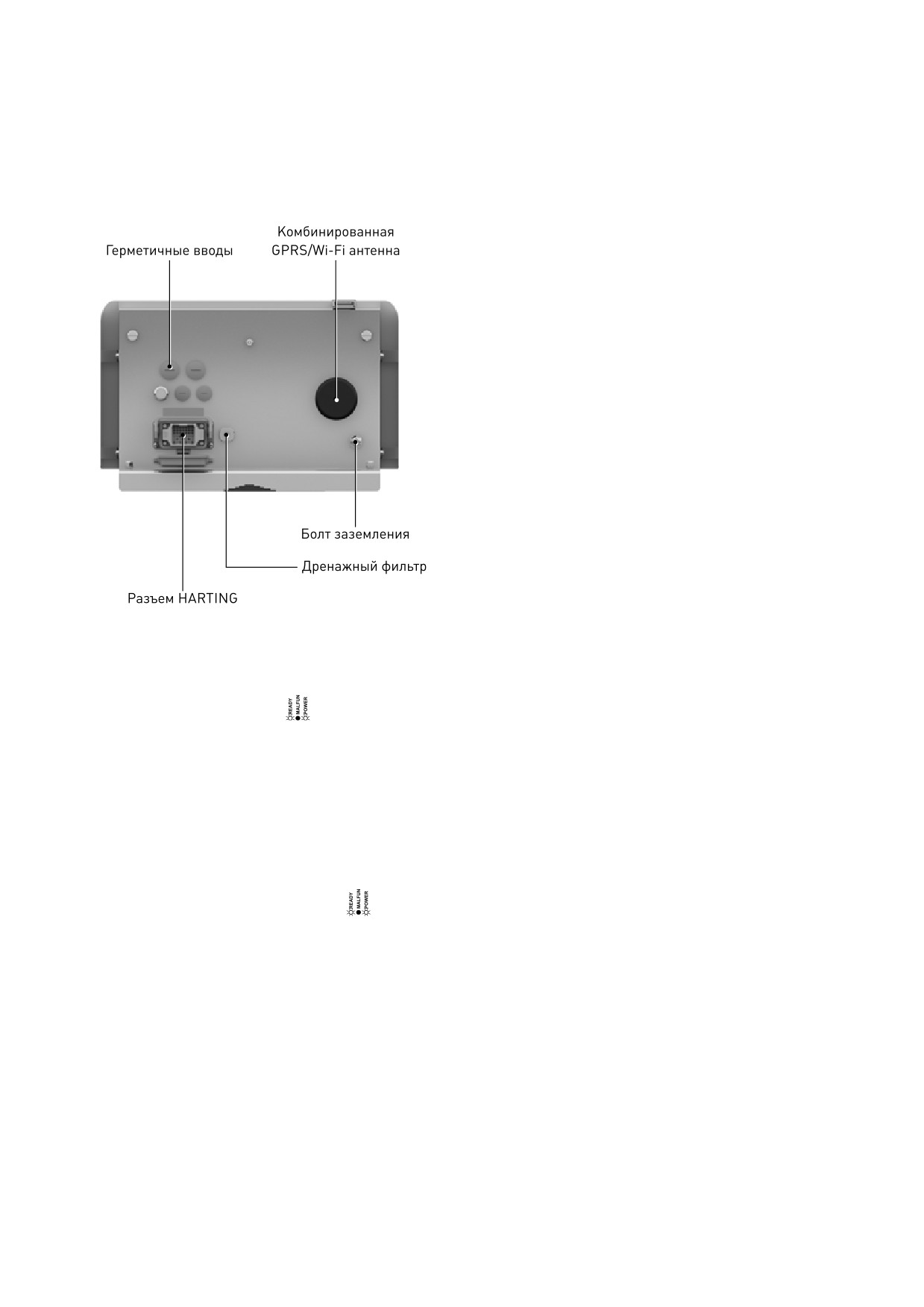

комбинированная GPRS/Wi-Fi антенна;
——
дренажный фильтр;
——
болт заземления.
19
Для отключения оперативного питания последователь-
но нажмите:
——
выключатель аккумуляторной батареи внутри шкафа
управления;
——
выключатель оперативного питания «ПИТАНИЕ 1»
(POWER 1) и/или «ПИТАНИЕ 2» (POWER2) на внутренней
дверце шкафа управления. После нажатия погаснет под-
светка выключателя.
Дождитесь погасания всех световых индикаторов на па-
нели управления и блоке управления (примерно 1 минута).
3.3.1.4. Соединительное устройство
Соединительное устройство (см. Рис. 3.10) представля-
ет собой защитный металлический рукав, внутри которого
располагаются контрольные кабели.
Защитный металлический рукав и контрольные кабели
с обеих сторон оконцованы разъёмами Harting. Подклю-
чение шкафа управления к коммутационному модулю осу-
ществляется с помощью соединительного устройства.
Рис. 3.9. Нижняя часть шкафа управления
На лицевой части блока управления расположена одна
группа светодиодных индикаторов
:
——
«ПИТАНИЕ ВНЕШНЕГО УСТРОЙСТВА СВЯЗИ ВКЛЮ-
ЧЕНО» (RTUON) - светится зелёным;
——
«АККУМУЛЯТОРНАЯ БАТАРЕЯ РАЗРЯЖАЕТСЯ»
(DCHRG) - светится красным;
——
«АККУМУЛЯТОРНАЯ БАТАРЕЯ ЗАРЯЖАЕТСЯ»
(CHRG) - светится зелёным.
И три группы светодиодных индикаторов
:
Стандартная длина соединительного устройства 14 ме-
тров.
——
«ГОТОВ К РАБОТЕ» (READY) - светится зелёным;
3.3.2. Принцип действия
——
«НЕИСПРАВНОСТЬ» (MALFUN) - светится красным;
Коммутационный модуль подключается к шкафу управ-
——
«ПИТАНИЕ В НОРМЕ» (POWER) - светится зелёным.
ления с помощью соединительного устройства. По соеди-
нительному устройству в шкаф управления поступает ин-
3.3.1.3. Включение и отключение оперативного питания
формация о значениях токов и напряжений в первичной
Для включения оперативного питания последовательно
цепи, которая снимается с комбинированных датчиков
нажмите:
тока и напряжения, встроенных в вводы коммутационного
——
выключатель оперативного питания «ПИТАНИЕ 1»
модуля.
(POWER 1) и/или «ПИТАНИЕ 2» (POWER2) на внутренней
При возникновении аварийного режима в сети шкаф
дверце шкафа управления. После нажатия загорится под-
управления формирует управляющий импульс отключе-
светка соответствующего выключателя;
ния. Если реклоузер был отключен от защит с последую-
——
выключатель аккумуляторной батареи внутри шкафа
щей работой автоматики повторного включения, то через
управления.
заданную в уставках выдержку времени шкаф управления
сформирует управляющий импульс включения. Фиксация
Не более чем через 1 минуту панель управления и блок
контактной системы в замкнутом положении осуществля-
управлениязагрузятся и будут готовы к работе.
20
Руководство по эксплуатации
ется приводом, установленным на «магнитную защёлку».
ключения необходимо повернуть по часовой стрелке, пере-
Для удержания привода «магнитной защёлкой» внешний
ведя его в положение «ЗАБЛОКИРОВАНО» (L). После ме-
источник энергии не требуется.
ханического отключения реклоузер переходит в состояние
блокировки команды включения. Для снятия блокировки
Посредством модуля дискретных входов/выходов име-
команды включения, кольцо ручного отключения необхо-
ется возможность принимать команды от внешних и вну-
димо повернуть против часовой стрелки, переведя в поло-
тренних (технологических) защит трансформатора с дей-
жение «РАЗБЛОКИРОВАНО» (R).
ствием на отключение:
——
газовая защита трансформатора и избирателя РПН;
3.4. Маркировка и пломбирование
——
защита от понижения уровня масла;
3.4.1. Маркировка

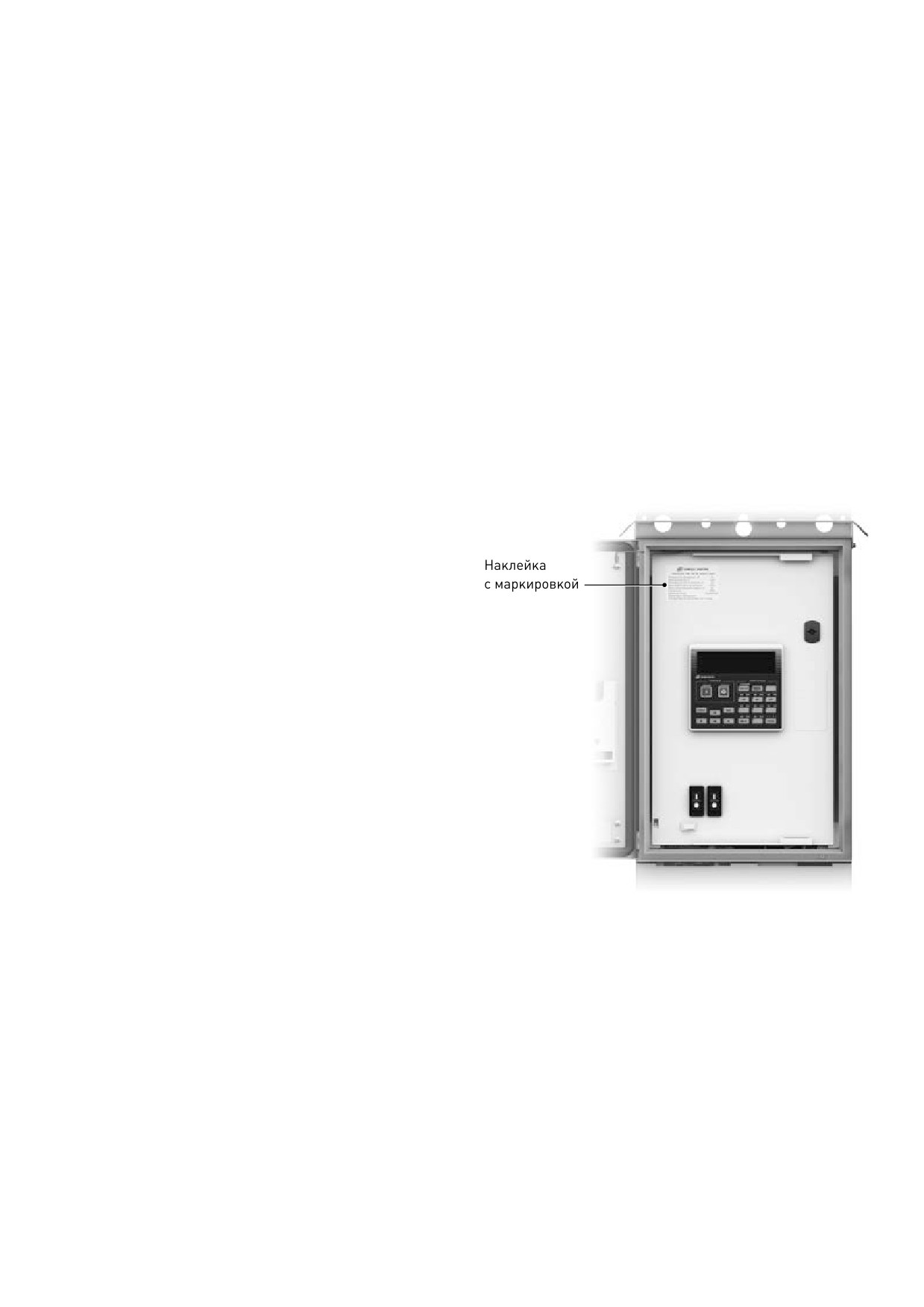

Наклейка с наименованием продукта, указанием основ-
——
защита от превышения температуры масла;
ных параметров, годом изготовления расположена на вну-
——
защита от превышения температуры обмоток;
тренней двери шкафа управления (см. Рис. 3.11).
——
дифференциальная защита трансформатора;
——
логическая защита трансформатора.
Оперативное управление реклоузером может осущест-
вляться в местном или дистанционном режимах управле-
ния.
В местном режиме управления для подачи команд ис-
пользуется панель управления или сервисное программ-
ное обеспечение TELARM Basic. Подключение к реклоузе-
ру через TELARM Basic осуществляется по беспроводному
интерфейсу Wi-Fi.
В дистанционном режиме для подачи команд исполь-
зуется система телемеханики или сервисное программ-
ное обеспечение TELARM Dispatcher. В качестве каналов
передачи данных для системы телемеханики могут быть
использованы каналы GSM, GPRS, RS-232/RS-485, ВОЛС,
для TELARM Dispatchet - толькоканал GPRS (встроенный
модем).
Для безопасности производства работ или необходимо-
сти отключения реклоузера при отсутствии оперативного
питания реклоузер может быть отключён механически. Ме-
ханическое отключение должно выполняться штангой опе-
ративной типа ШО-35 или аналогичной. Чтобы произвести

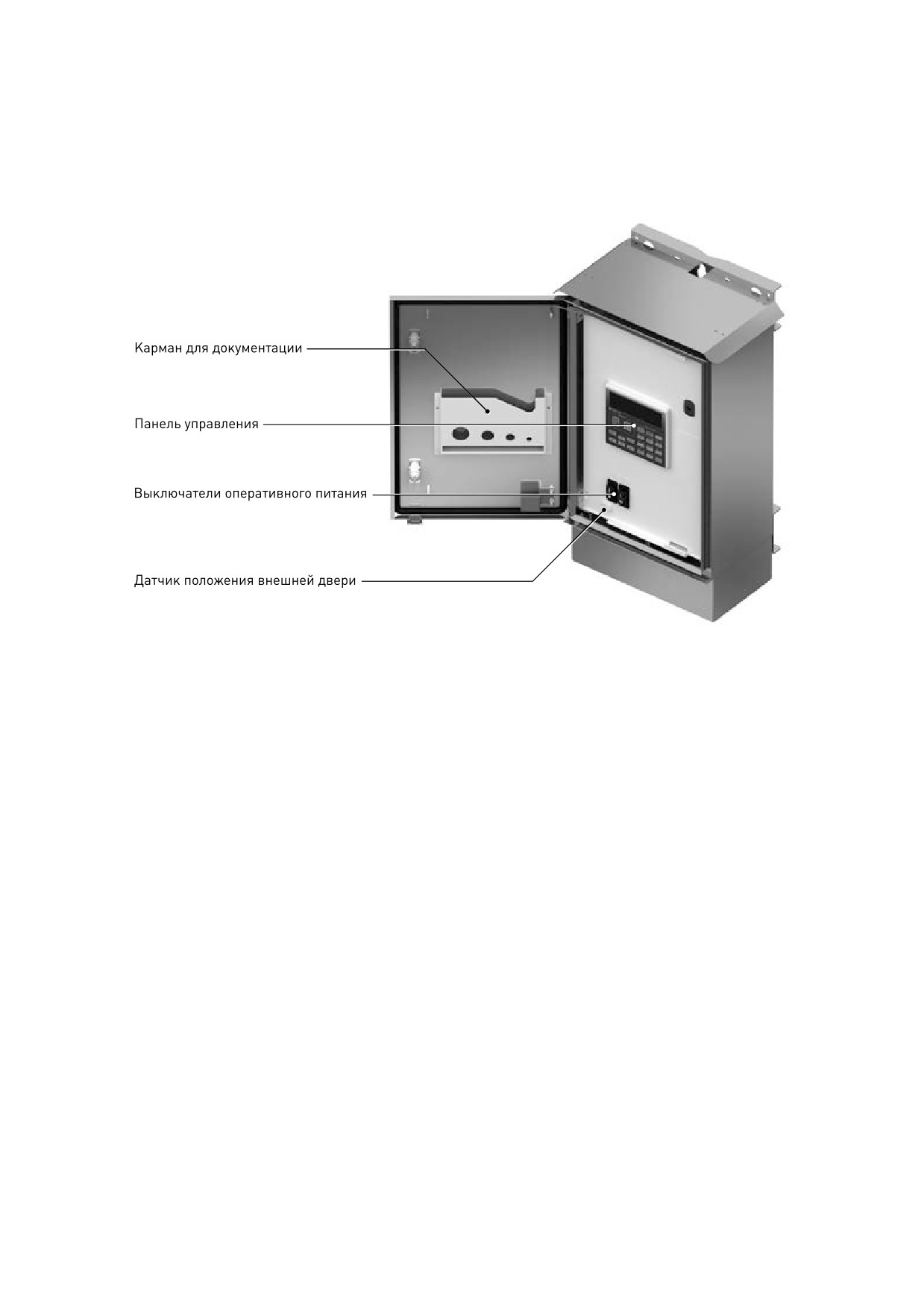

Рис. 3.11. Маркировка
механическое отключение реклоузера, кольцо ручного от-
21
3.4.2. Пломбирование
3.4.2.1. Коммутационный модуль

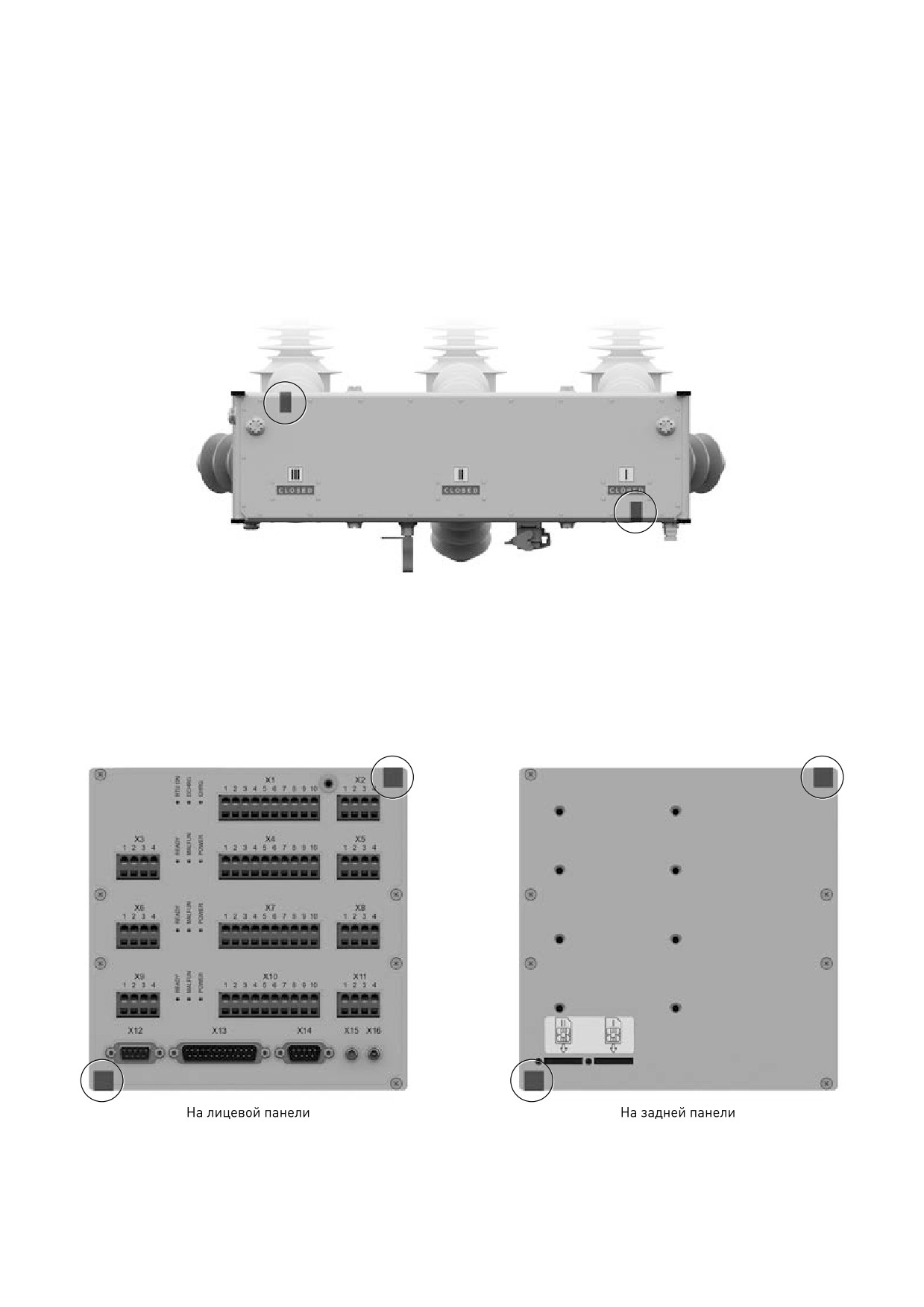

Коммутационный модуль пломбируется двумя пластиковыми наклейками, нанесёнными в местах соединения крышки
привода с основанием коммутационного модуля (см. Рис. 3.12).
Рис. 3.12. Места пломбирования коммутационного модуля
3.4.2.2. Блок управления
Блок управления, находящийся внутри шкафа управления, пломбируется четырьмя пластиковыми наклейками. Пломбы
нанесены по периметру съёмных панелей (см. Рис. 3.13).
Рис. 3.13. Места пломбирования блока управления
22
Руководство по эксплуатации
4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
4.1. Интерфейсы управления
В режиме дистанционного управления
доступны
интерфейсы:
4.1.1. Общие сведения
Работа с реклоузером может выполняться в местном и
——
TELARM Dispatcher;
дистанционном режимах.
——
Модуль дискретных входов/выходов;
В режиме местного управления
доступны интер-
——
SCADA.
фейсы:
Внимание! Команда «Отключить» выполняется по любо-
——
панель управления;
му интерфейсу внезависимости от выставленного режи-
——
TELARM Basic;
ма управления.
——
кольцо ручного отключения (только отключение);
4.1.2. Панель управления
Панель управления (см. Рис. 4.1) предназначена для
——
модуль дискретных входов/выходов (только отклю-
управления, настройки, просмотра журналов и снятия по-
чение).
казаний.
Рис. 4.1. Панель управления
Управление посредством данных кнопок возможно
——
управление;
только в местном режиме.
——
изменение настроек;
Структура меню панели управления построена по иерар-
——
просмотр журналов, данных измерений и сигнализа-
хическому принципу. Переход по меню осуществляется с
ции.
помощью клавиш навигации. При нажатии кнопки «Ввод»
выполняется переход на один уровень вниз. При нажатии
В качестве радиоканала используется Wi-Fi соедине-
кнопки «Отмена» выполняется переход на один уровень
ние.
вверх.
Интерфейс TELARM Basic (см. Рис. 4.2) представляет со-
4.1.3. TELARM Basic
бой таблицу с перечнем реклоузеров.
TELARM Basic - сервисное программное обеспечение,
предназначенное для выполнения следующих функций в
режиме местного управления:
23

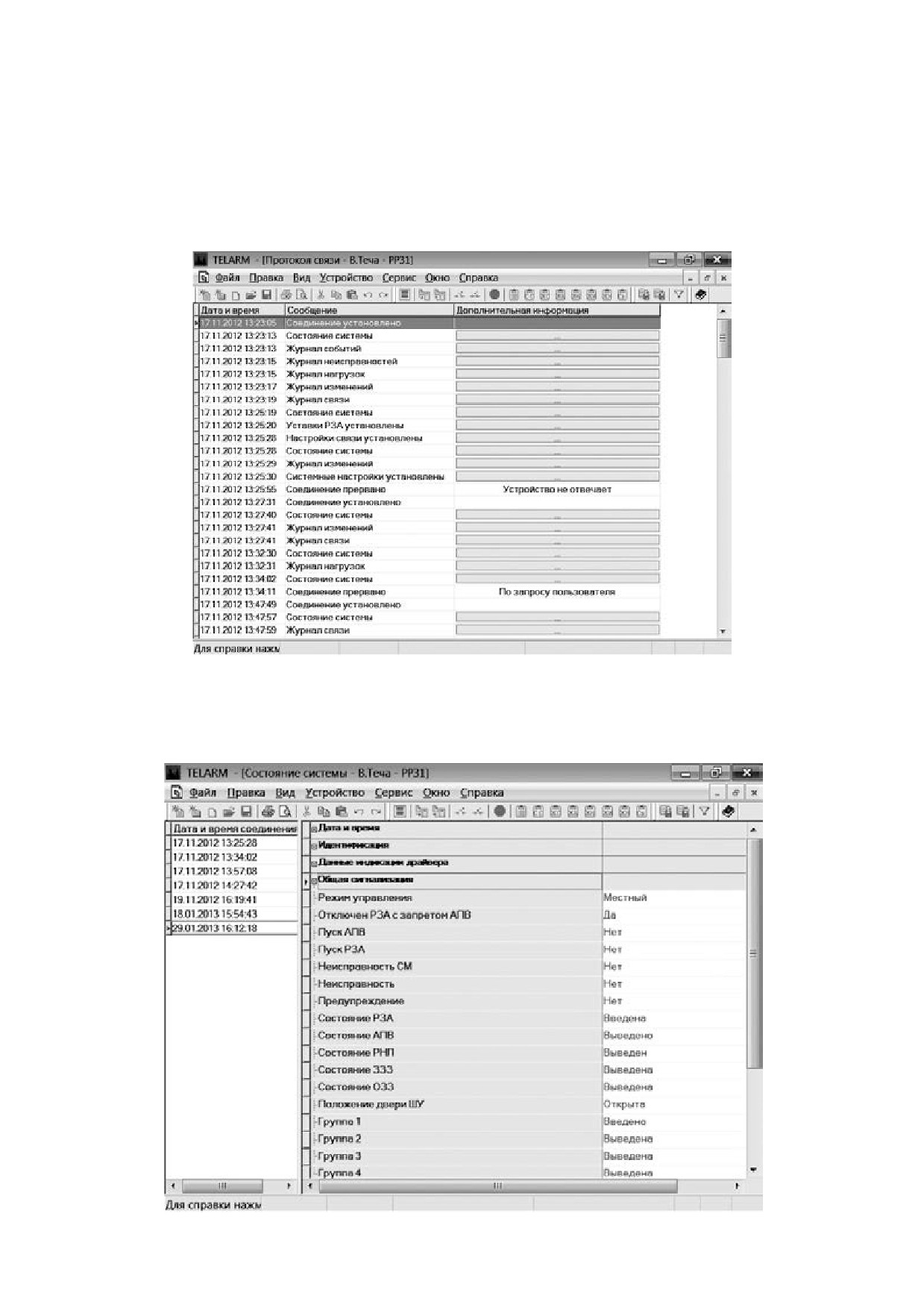

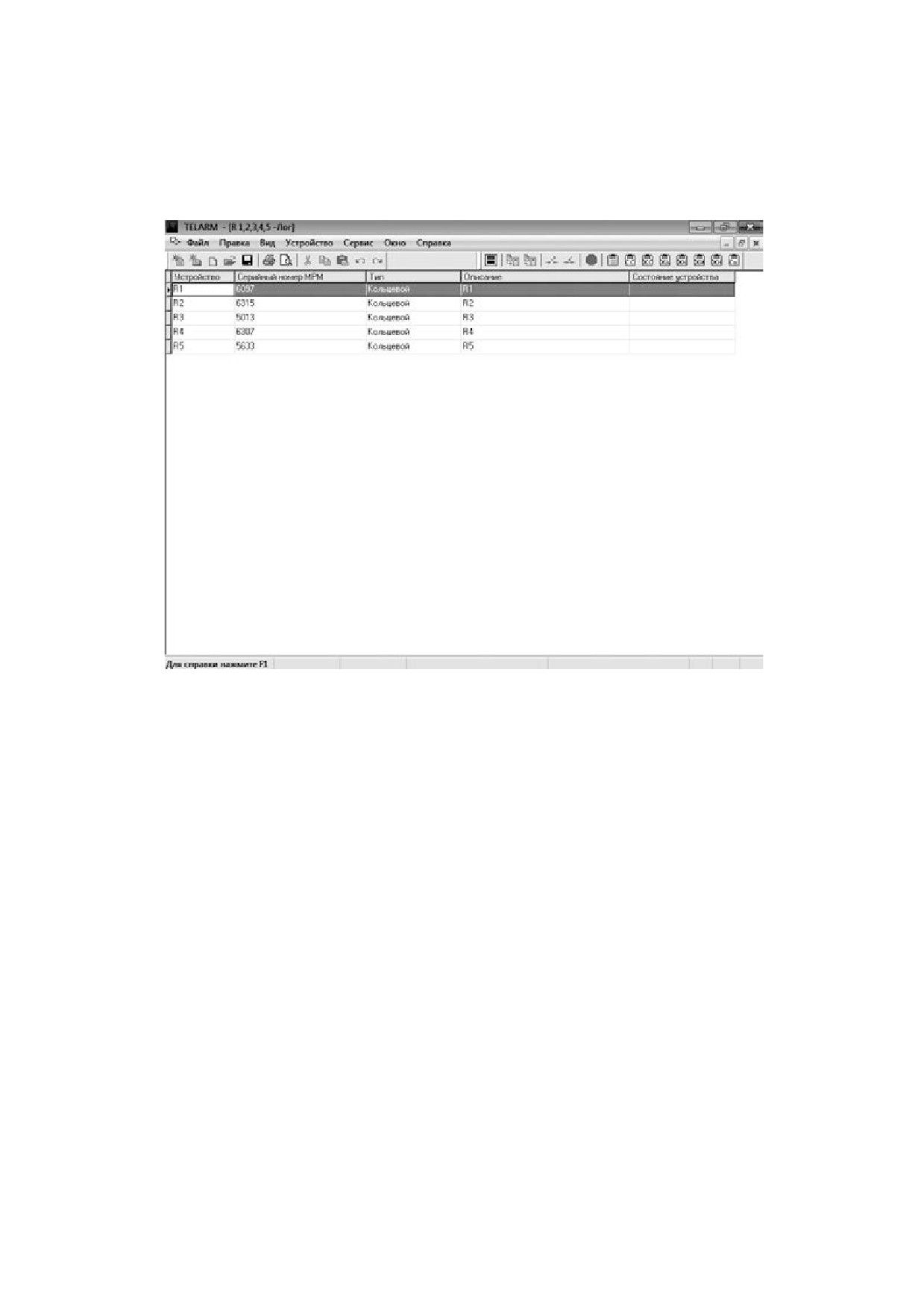

Рис. 4.2. Интерфейс TELARM Basic
Подробное описание см. в Руководстве пользователяпрограммного обеспечения TELARM Basic.
4.1.4. TELARM Dispatcher
TELARM Dispatcher - сервисное программное обеспечение, предназначенное для выполнения следующих функций в ре-
жиме дистанционного управления:
——
управление;
——
просмотр журналов, данных измерений и сигнализации.
В качестве радиоканала используется GPRS-соединение. GPRS-модем встроен в блок управления.
Интерфейс TELARM Dispatcher (см. Рис. 4.3) представляет собой схему подстанции.
24
Руководство по эксплуатации

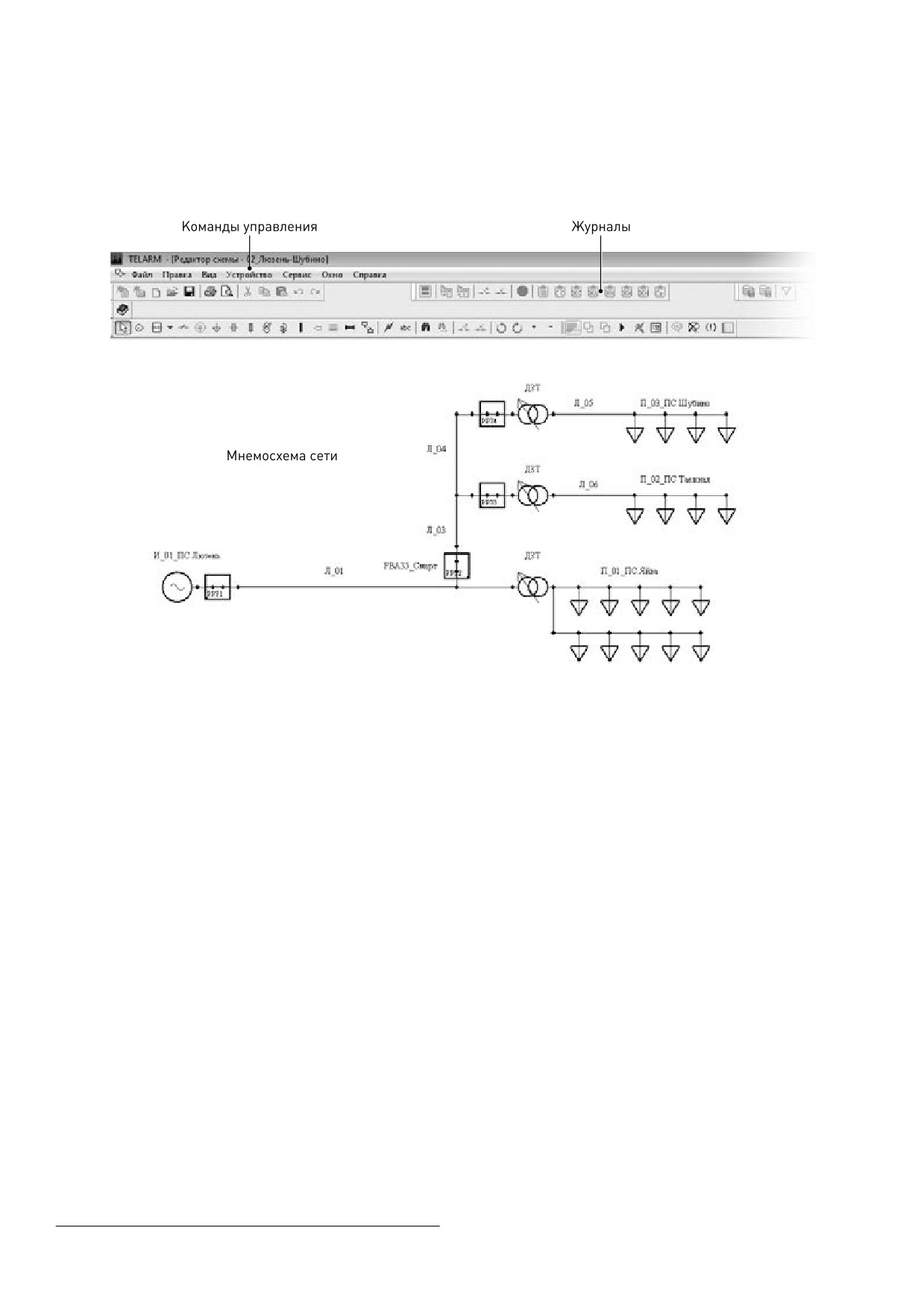

Рис. 4.3. Интерфейс TELARM Dispatcher
Подробное описание см. в Руководстве пользователя
входы/выходы предназначены для интеграции в РЗА под-
программного обеспеченияTELARM Dispatcher.
станции. Дискретные входы принимают команды с внеш-
них реле (ДЗТ, ЛЗТ, ГЗТ, ГЗРПН и т.п.). Дискретные выходы
4.1.5. Модуль дискретных входов/выходов
передают сигналы о состоянии защит и положении глав-
В верхней части шкафа управления расположена колод-
ных контактов реклоузера в подстанционную РЗА и систему
ка зажимов «TB» для подключения вторичных цепей (см.
телемеханики. Назначение10/подключение клемм и реле,
Рис. 4.4). На колодку выведены шесть дискретных выходов
предназначенных для интеграции в существующую РЗА:
и шесть дискретных входов блока управления. Дискретные
10 Дискретные входы и выходы являются свободно назначаемыми.
25
Рис. 4.4. Вид колодки зажимов «ТВ»
——
«1» - дискретный выход 1 (Неисправность);
Реле «Р5» используется для размножения блок-контак-
та положения главных контактов.
——
«2» - дискретный выход 2 (Перегруз);
Внимание! Запрещается подача напряжения на контакты
——
«3» - дискретный выход 3 (Отключение от защит);
клемм «7» - «18». Управляющее воздействие подавать
——
«4» - дискретный выход 4 (ЛЗТ);
только при помощи «сухого контакта».
——
«5» - дискретный выход 5 (Положение главных кон-
4.2. Оперативные переключения
тактов);
4.2.1. Переключения с панели управления
——
«6» - дискретный выход 6 (Пуск МТЗ);
4.2.1.1. Включение
——
«7», «8» - дискретный вход 1 (Отключение);
Перевести реклоузер в режим местного управления:
——
«9», «10» - дискретный вход 2 (Включение);
1. Нажать кнопку «МЕСТН.» на панели управления;
——
«11», «12» - дискретный вход 3 (подключениесторо-
2. Убедиться, что над кнопкой
ны НН ЛЗТ фаза «А»);
загорелся индикатор «ВКЛ».
——
«13», «14» - дискретный вход 4 (подключение сторо-
Для выполнения операции включения необходимо:
ны НН ЛЗТ фаза «С»);
1. Нажать кнопку «I» на панели управления;
——
«15», «16» - дискретный вход 5;
2. Убедиться, что реклоузер выполнил команду:
——
«17», «18» - дискретный вход 6 (Сброс «Отключение
——
Над кнопкой загорелся
от защит»);
индикатор «ВКЛЮЧЕНО»;
——
«+» - питание внешнего устройства связи «+»;
——
На всех указателях положения главных контактов
——
«-» - питание внешнего устройства связи «-»;
коммутационного модуля появилась надпись «ВКЛЮЧЕ-
НО» (
).
——
«Р5» - реле положения (подключено к дискретному
выходу 5).
26
Руководство по эксплуатации
4.2.1.2. Отключение
——
На всех указателях положения главных контактов
Внимание! Команда выполняется независимо от режима
коммутационного модуля появилась надпись «ВКЛЮЧЕ-
работы, местный или дистанционный.
НО» (
).
Для выполнения операции отключения необходимо:
4.2.2.2. Отключение
Внимание! Команда выполняется независимо от режима
1. Нажать кнопку «O» на панели управления;
работы, местный или дистанционный.
2. Убедиться, что реклоузер выполнил команду:
Для выполнения операции отключения необходимо:
——
Над кнопкой загорелся
1. На колодке зажимов «ТВ» замкнуть контакты клемм
индикатор «ОТКЛЮЧЕНО»;
«ТВ7»,«ТВ8» - дискретный вход 1;
——
На всех указателях положения главных контактов
2. Убедиться, что реклоузер выполнил команду:
коммутационного модуля появилась надпись «ОТКЛЮЧЕ-
НО» (
).
Над кнопкой загорелся индикатор «ОТКЛЮЧЕНО»
;
4.2.2. Переключения с модуля
дискретных входов/выходов
——
На всех указателях положения главных контактов
4.2.2.1. Включение
коммутационного модуля появилась надпись «ОТКЛЮЧЕ-
Перевести реклоузер в режим дистанционного управле-
НО» (
).
ния:
4.2.3. Переключения из TELARM Basic
1. Нажать кнопку «МЕСТН.» на панели управления;
4.2.3.1. Последовательность действий
Для управления по TELARM Basic требуется:
2. Убедиться, что над кнопкой
загорелся индикатор «ОТКЛ».
1. Перевести реклоузер в местный режим управления;
Для выполнения операции включения необходимо:
2. Подключиться к реклоузеру по Wi-Fi;
1. На колодке зажимов «ТВ» замкнуть контакты клемм
3. Выполнить команду управления.
«ТВ9»,«ТВ10» - дискретный вход 2;
4.2.3.2. Подключение по Wi-Fi
2. Убедиться, что реклоузер выполнил команду:
Для подключения к реклоузеру:
——
Над кнопкой загорелся
1. Переведите реклоузер в местный режим
индикатор «ВКЛЮЧЕНО»;

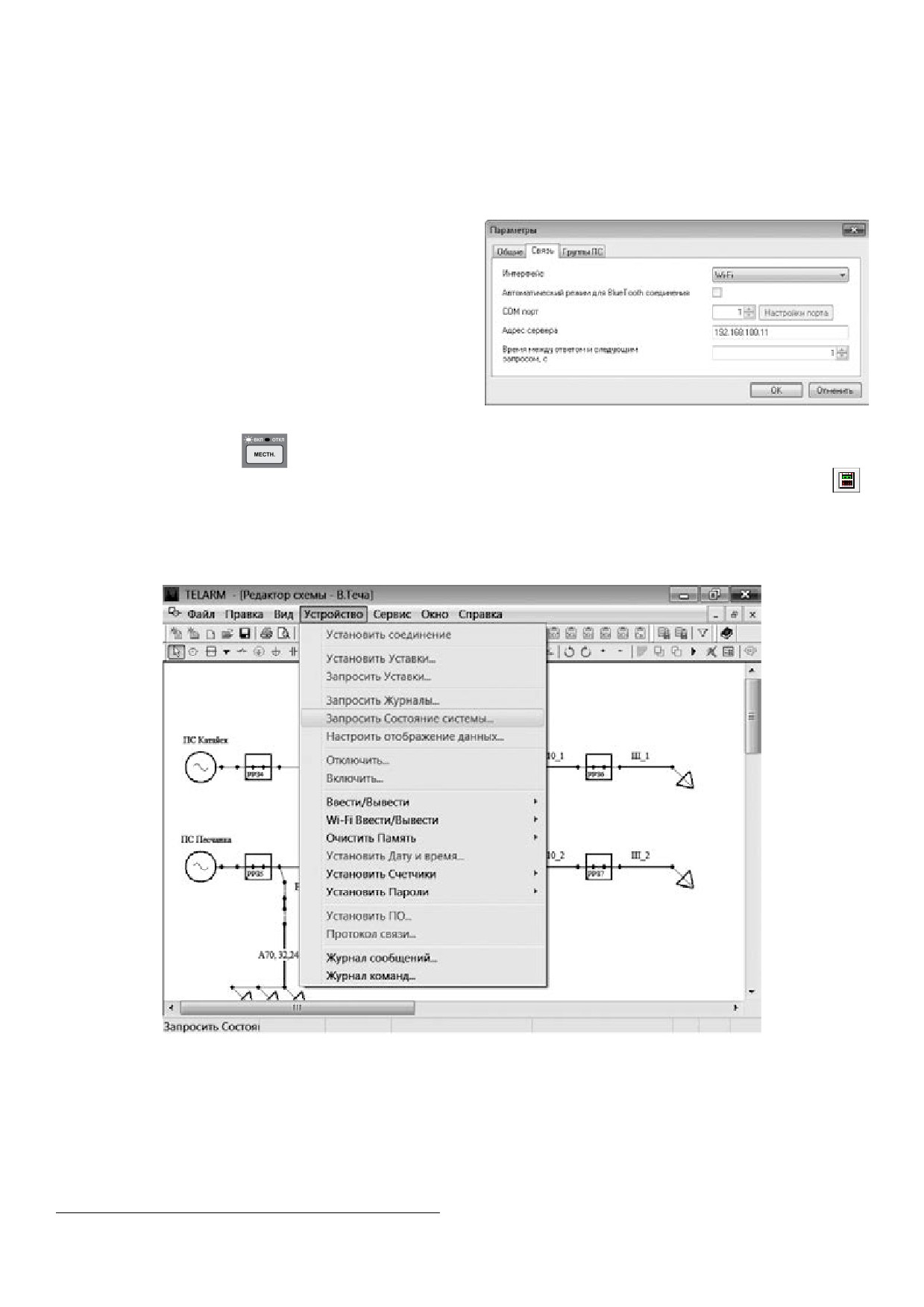

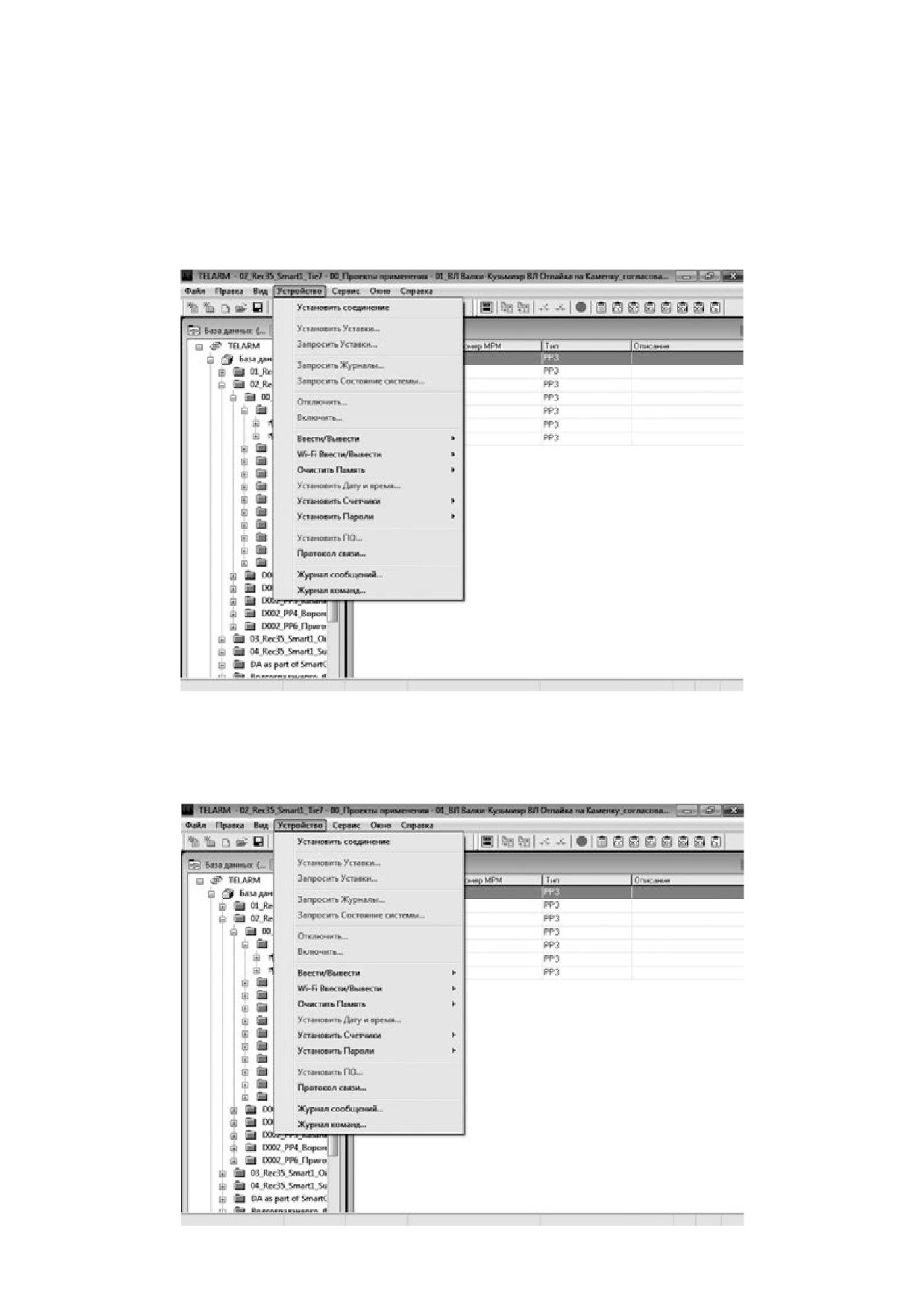

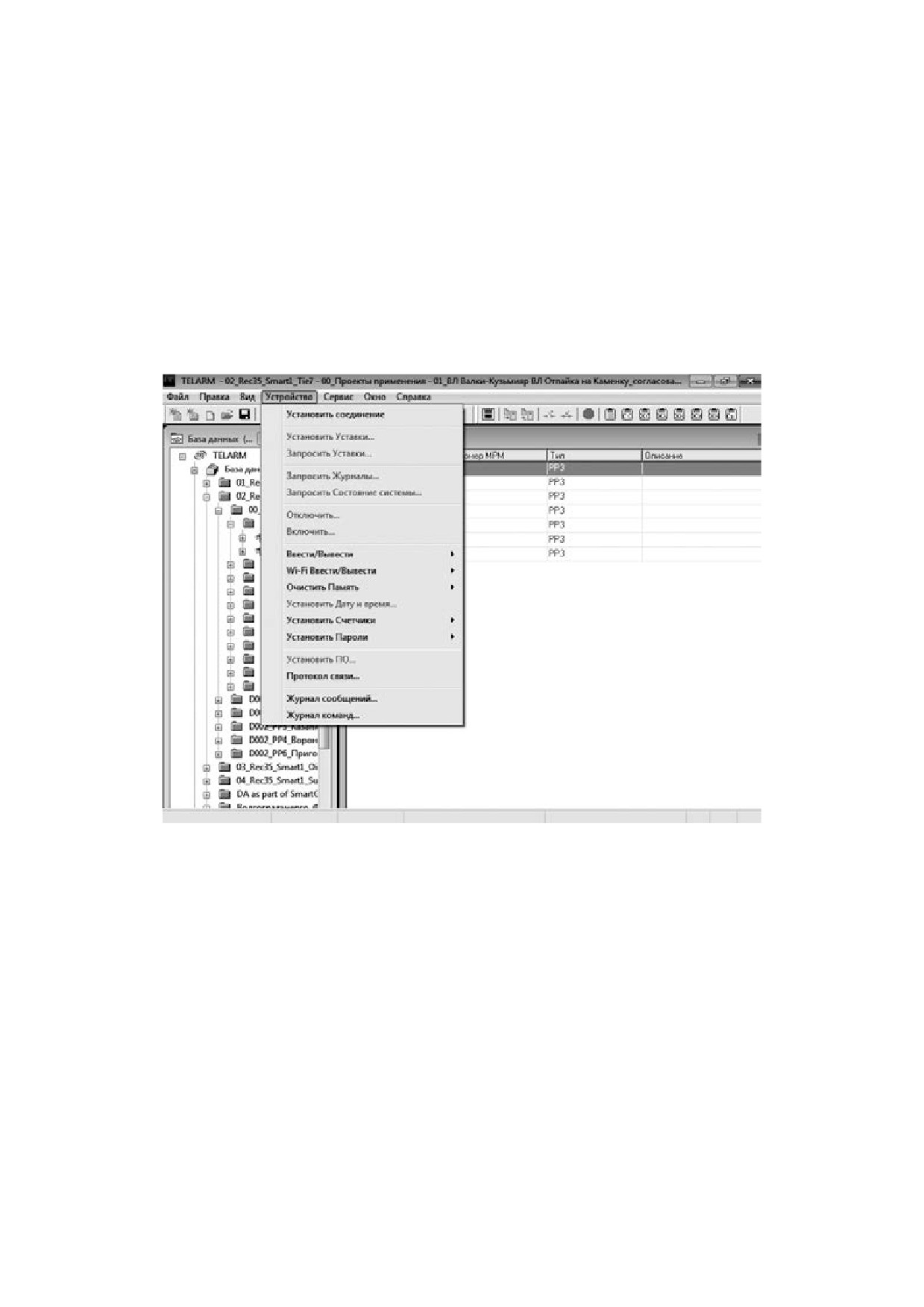

2. Включите Wi-Fi в реклоузере (см. Рис. 4.5).

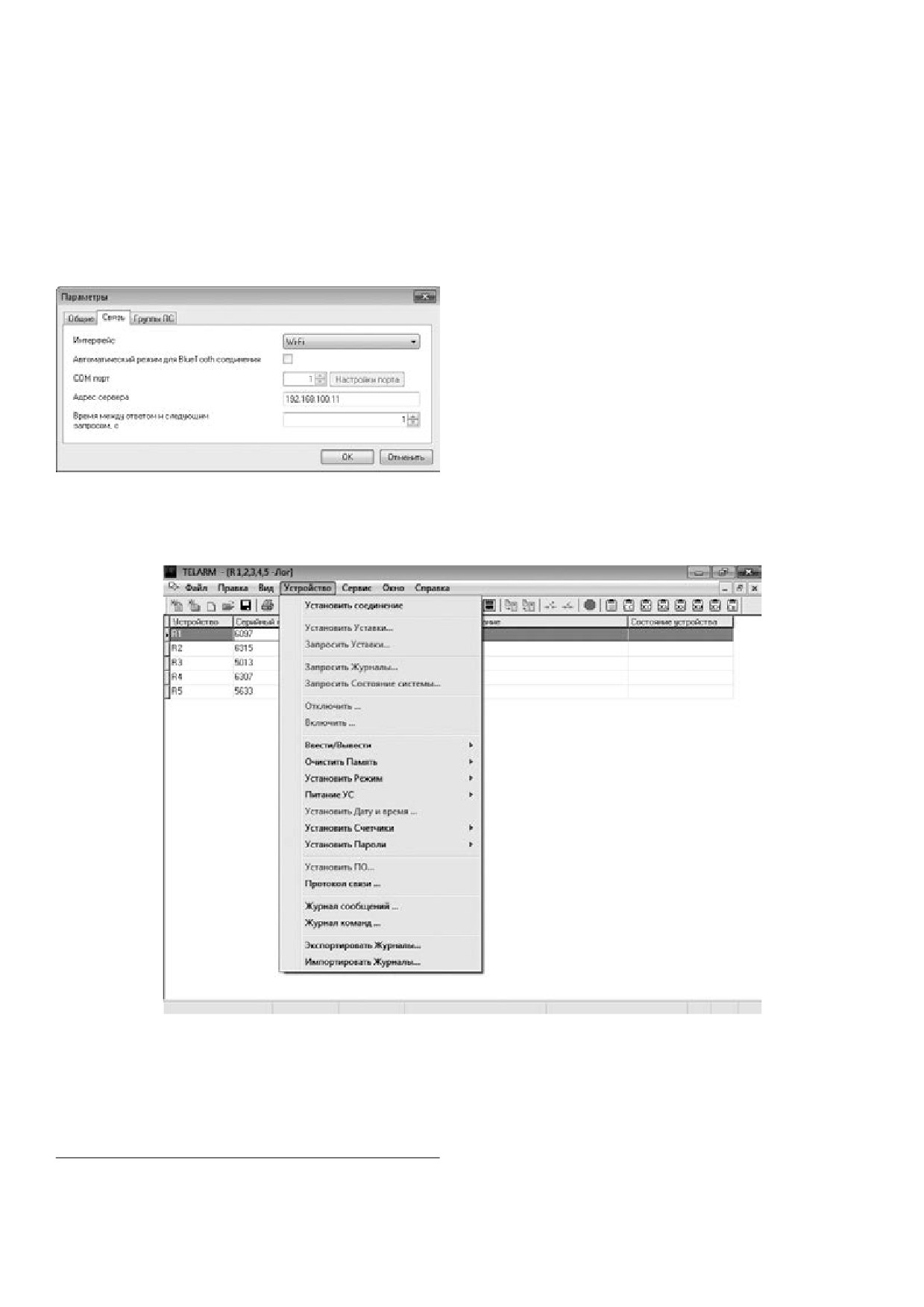

Рис. 4.5. Включить/отключить Wi-Fi в реклоузере
Включите Wi-Fi на персональном компьютере (ноутбуке).
27
В настройках TELARM Basic установите тип соединения
1. Выполните поиск устройств. В списке устройств долж-
Wi-Fi (см. Рис. 4.6) и проверьте, что «Адрес сервера» со-
но появиться устройство с именемнужного реклоузера12.
впадает с «Wi-Fi IP-адресом11» шкафа управления.
2. Проверьте, что имя найденного устройства соответ-
ствует имени того реклоузера, к которому требуется под-
ключиться.
3. Выберите на схеме реклоузер, к которому требуется
подключиться.
4. Выполните команду «Установить соединение». При
запросе пароля введите «444444» (шесть четвёрок)13.
4.2.3.3. Контроль режима управления
Последовательность действий:
1. Выполнить команду «Устройство/Запросить Состоя-
Рис. 4.6. Настройки подключения TELARM Basic

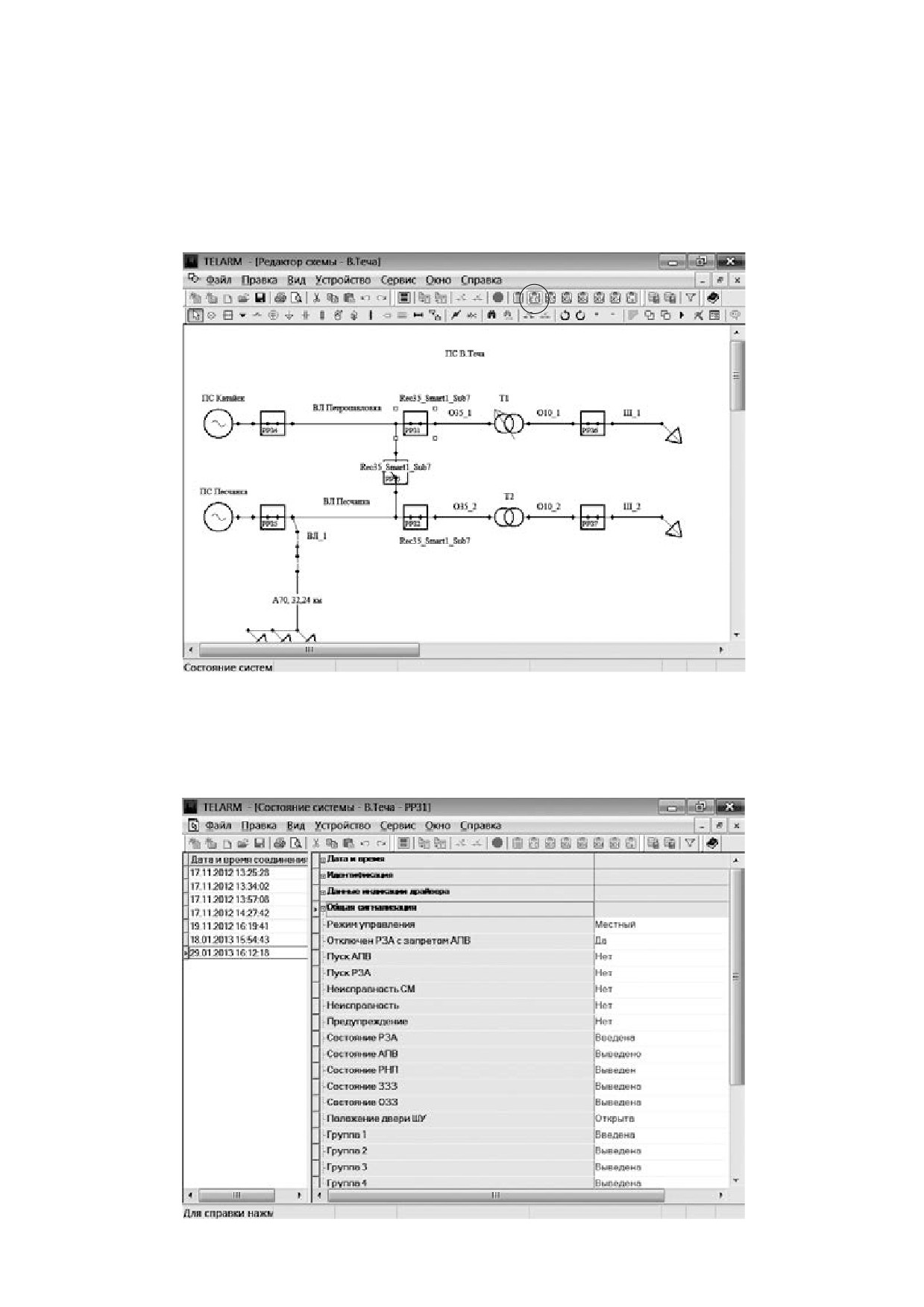

ние системы» (см.Рис. 4.7).
2. Выполнить команду «Устройство/Протокол связи».

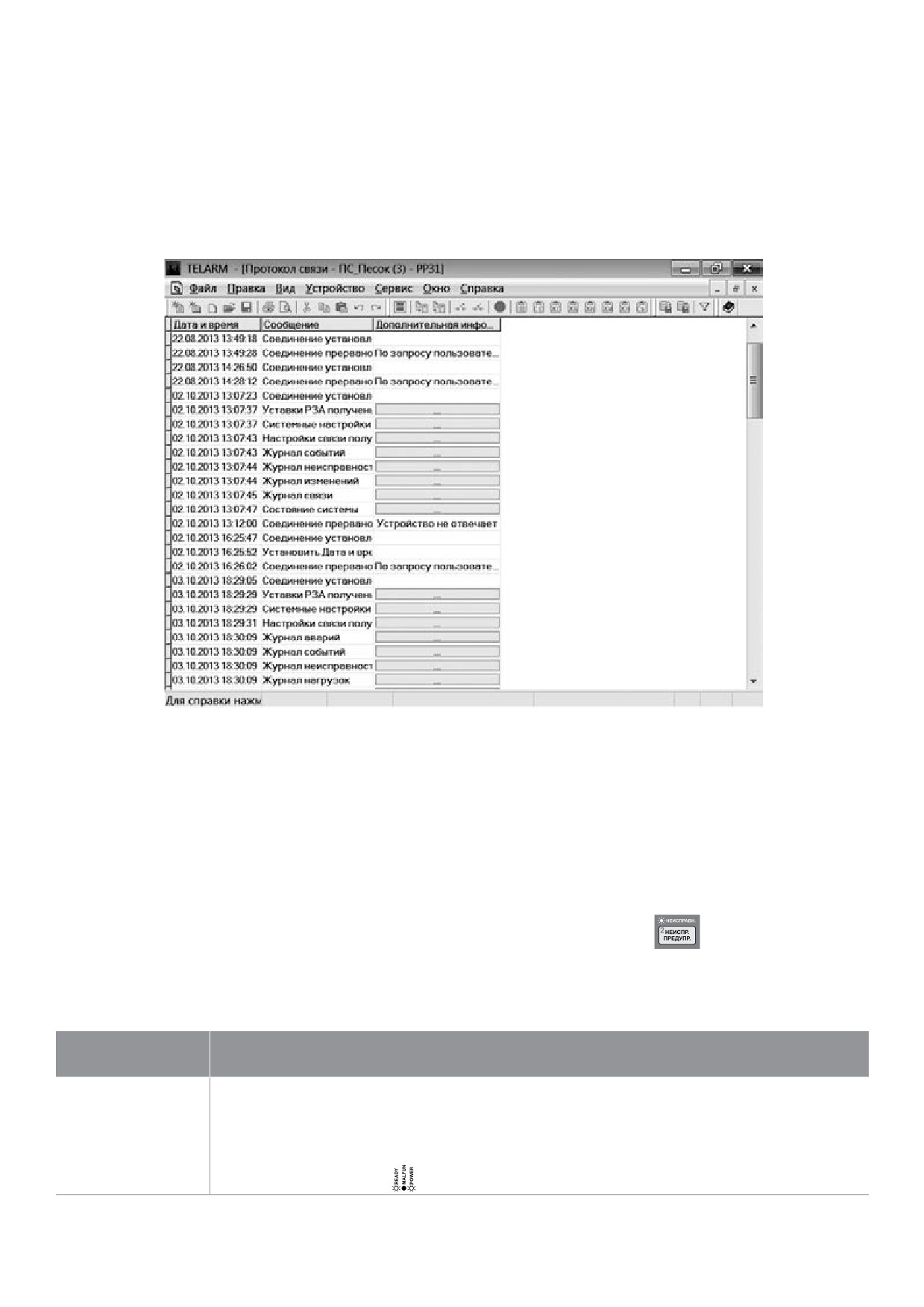

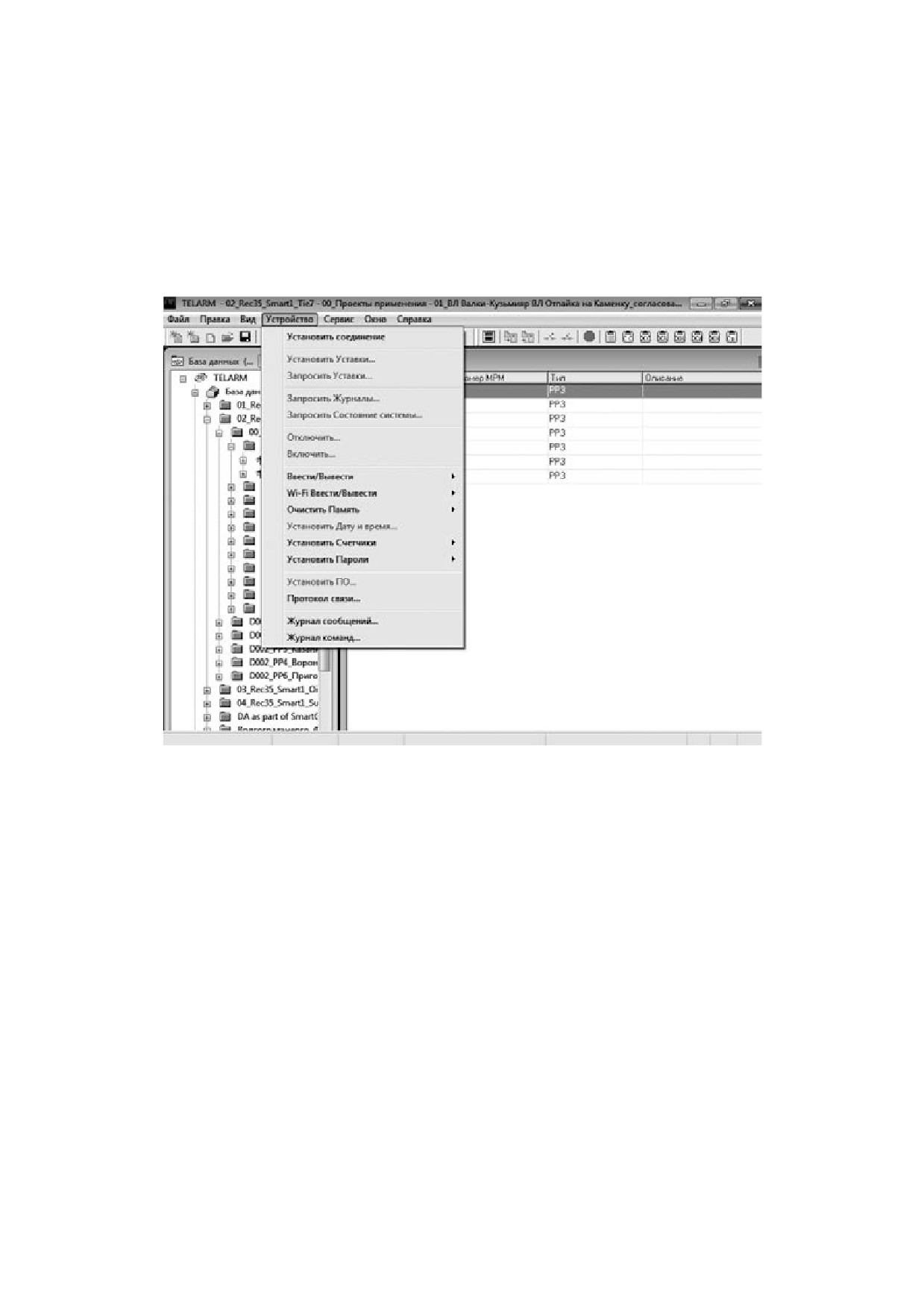

Рис. 4.7. Запрос «Состояния системы», «Протокола связи»
11 Можно посмотреть в настройках шкафа управления (IP-адрес по умолчанию 192.168.100.11): Настройки ˘ Системные параметры ˘ Мест-
ное соединение.
12 «Имя сети» можно посмотреть в настройках шкафа управления: Настройки ˘ Системные параметры ˘ Местное соединение.
13 «Пароль местного соединения» можно изменить в настройках шкафа управления: Настройки ˘ Системные параметры ˘ Местное соеди-
нение.
28
Руководство по эксплуатации
1. В «Протоколе связи» выбрать «Состояние системы», соответствующее требуемому времени запроса (см. Рис. 4.8).
Рис. 4.8. Просмотр «Состояния системы» в «Протоколе связи»
2. Проверить, что установлен режим управления «Местный» (см. Рис. 4.9).
Рис. 4.9. Контроль режима управления
29

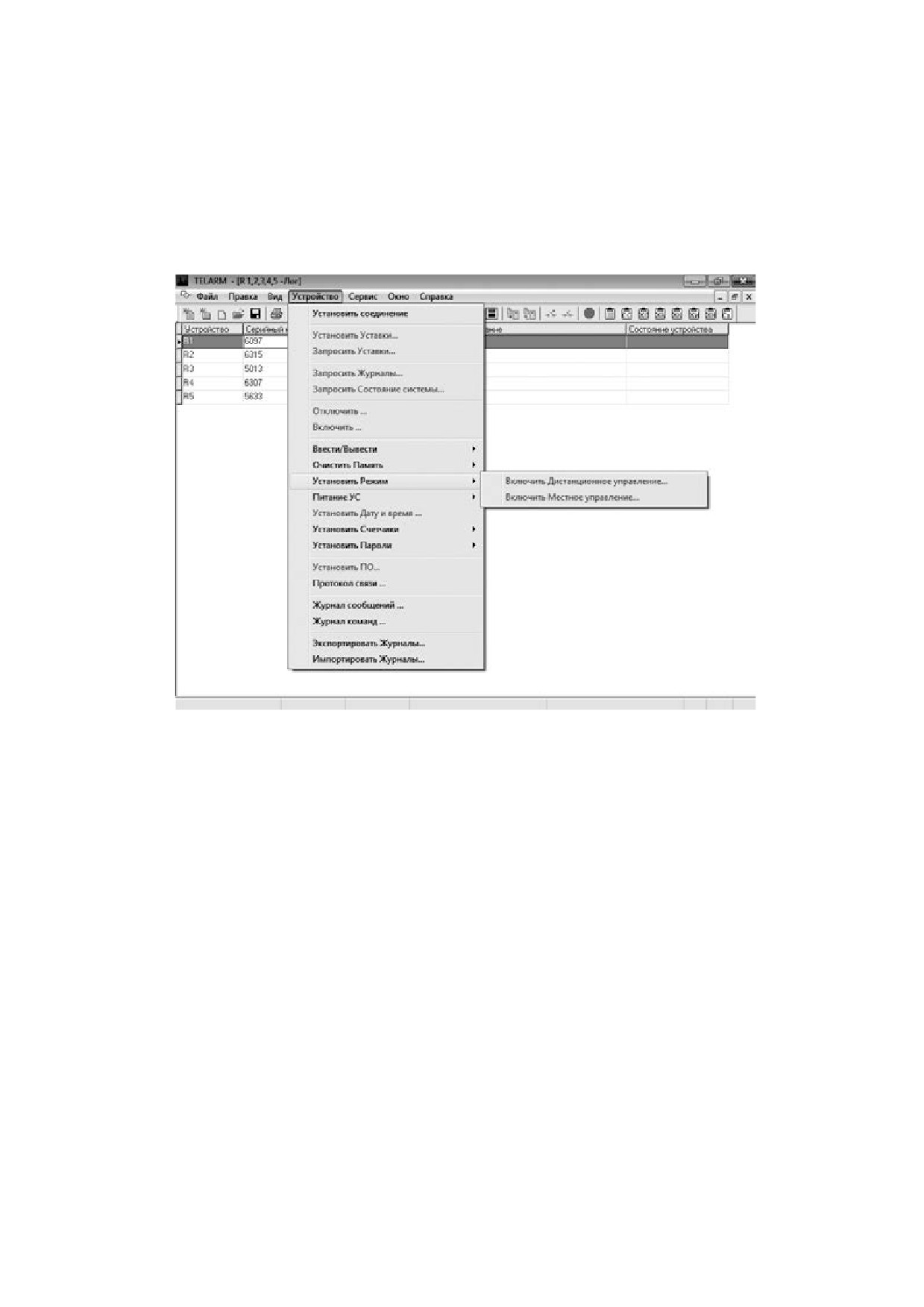

3. Если установлен режим управления «Дистанционный», необходимо выполнить команду «Управление/Установить ре-
жим/Включить местное управление» (см. Рис. 4.10).
Рис. 4.10. Изменение режима управления
4.2.3.4. Выполнение команды «Включить»/«Отключить»
В зависимости от состояния реклоузера «ВКЛЮЧЕНО» или «ОТКЛЮЧЕНО», можно выполнить команду «Устройство/От-
ключить» или «Устройство/Включить», соответственно (см. Рис. 4.11).
30
Руководство по эксплуатации

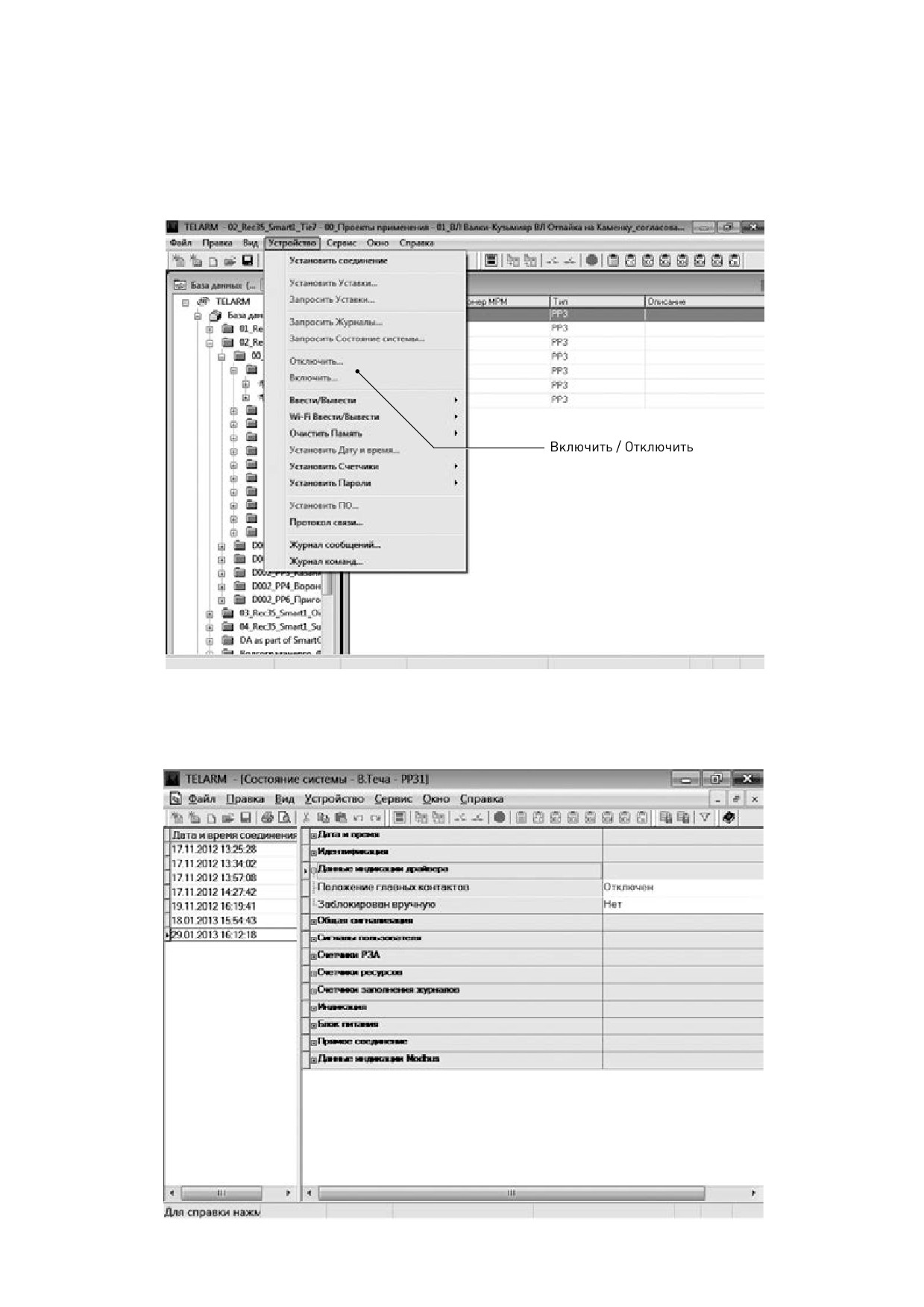

Рис. 4.11. Выполнение команды «Включить» или «Отключить»
Проверить выполнение команды можно по «Состоянию системы» (см. Рис. 4.12).
Рис. 4.12. Контроль состояния реклоузера
31
4.2.4. Переключения из TELARM Dispatcher
4.2.4.1. Последовательность действий
Для управления по TELARM Dispatcher требуется:
1. Перевести реклоузер в дистанционный режим управ-
ления;
2. Подключиться к реклоузеру по GPRS;
3. Выполнить команду управления.
4.2.4.2. Подключение по GPRS
Для подключения к реклоузеру:
Рис. 4.13. Настройки подключения TELARM Dispatcher
1. Переведите реклоузер
в дистанционный режим.
2. В настройках TELARM Dispatcher установите тип сое-
4. Выполните команду «Установить соединение»
динения Internet и введите «Адрес сервера» (см. Рис. 4.13).
При запросе пароля введите «444444» (шесть четвёрок)14.
3. Выберите на схеме реклоузер, к которому требуется
4.2.4.3. Контроль режима управления
подключиться.
Запросить «Состояние системы» (см. Рис. 4.14).
Рис. 4.14. Запрос «Состояние системы»
14 «Пароль местного соединения» можно изменить в настройках шкафа управления: Настройки ˘ Системные параметры ˘ Местное соеди-
нение.
32
Руководство по эксплуатации
Открыть «Состояние системы» (см. Рис. 4.15).
Рис. 4.15. Открыть «Состояние системы»
Проверить, что установленрежим управления«Дистанционный» (см. Рис. 4.16).
Рис. 4.16. Контроль режима управления
33
4.2.4.4. Выполнение команды «Включить»/«Отключить»
В зависимости от состояния реклоузера «ВКЛЮЧЕНО» или «ОТКЛЮЧЕНО», можно выполнить команду «Устройство/От-
ключить» или «Устройство/Включить», соответственно (см. Рис. 4.17).
Рис. 4.17. Выполнение команды «Включить/Отключить»
4.2.5. Ручное отключение, механическая блокировка
Внимание! Механическое отключение и блокировка выполняются оперативной штангой типа ШО-35 или аналогичной.
Чтобы произвести механическое отключение коммутационного модуля, кольцо ручного отключения необходимо повернуть
по часовой стрелке, переведя из положения «РАЗБЛОКИРОВАНО» (R) в положение «ЗАБЛОКИРОВАНО» (L) (см. Рис. 4.18),
приложив силу до 380 Н (момент до 8 Н•м).
При переводе механизма в положение «ЗАБЛОКИРОВАНО» (L) происходит отключение коммутационного модуля, а также
механическая и электрическая блокировка операции включения.

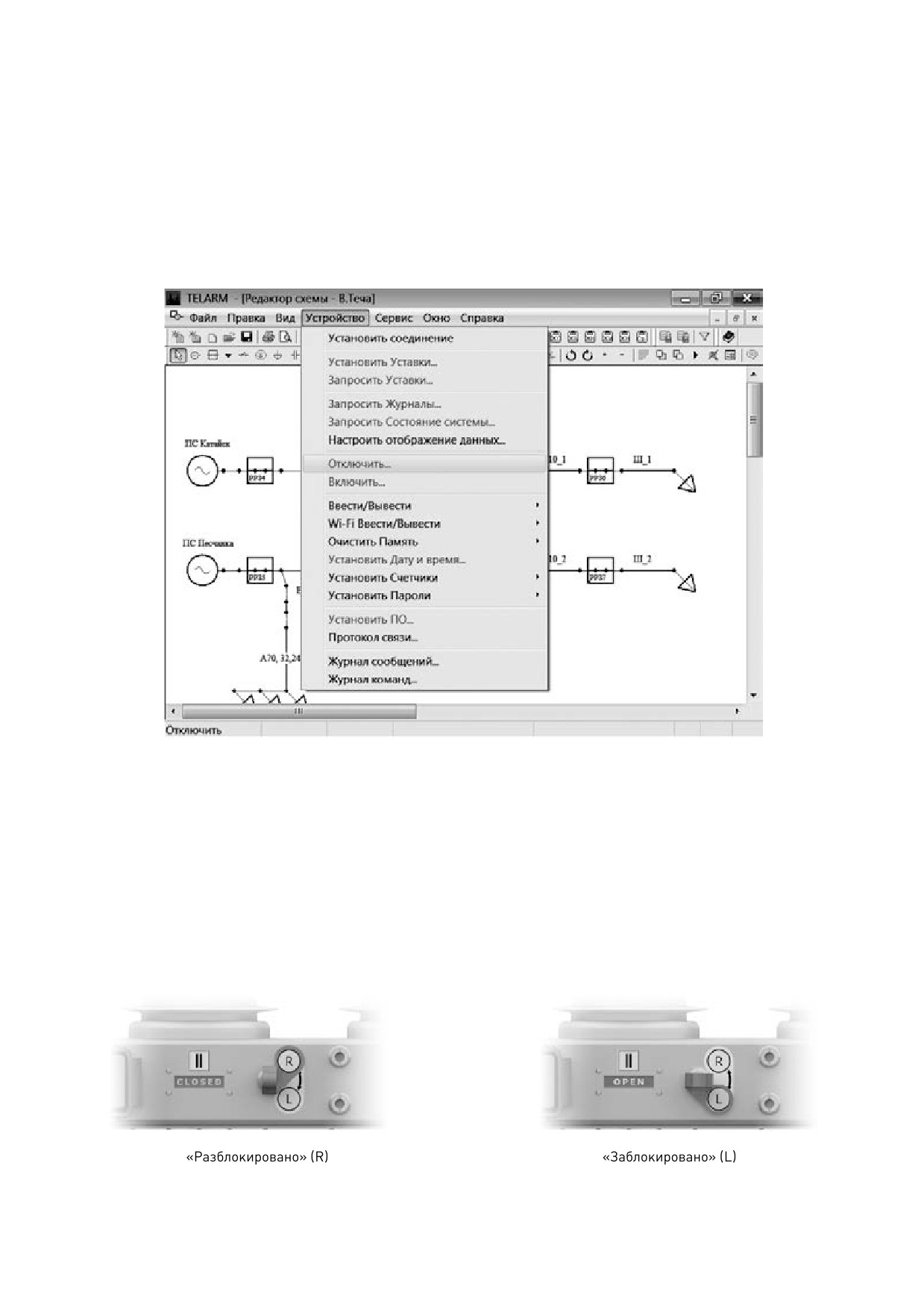

Рис. 4.18. Ручное отключение
34
Руководство по эксплуатации
Для того чтобы разрешить включение коммутационного
4.3. Изменение настроек
модуля, требуется с помощью оперативной штанги кольцо
4.3.1. Рекомендации по изменению настроек
ручного отключения перевести в положение «РАЗБЛОКИ-
Внимание! Реклоузер TER_Rec35_Smart1_Sub7 постав-
РОВАНО» (R).
ляется настроенным и оттестированным под конкретный
4.2.6. Переключения из SCADA
проект на заводе-изготовителе реклоузера.
В соответствии с руководством по эксплуатации на си-
При изменении настроек защит и автоматики следует
стему телемеханики, которая эксплуатируется совместно с
обратиться в региональный технико-коммерческий центр
реклоузером.
«Таврида Электрик» для тестирования изменённых уста-
вок или настроек.
4.3.2. Перечень возможных настроек
4.3.2.1. Защита и автоматика
В таблицах 4.1 - 4.13 приведено описание настроек за-
щитреклоузера.
Таблица 4.1. Защиты от междуфазных замыканий
Уставка
Применимое значение
TD
TEL I
TEL A
ANSI EI
Тип ВТХ
ANSI VI
МТЗ 1
ANSI MI
МТЗ 2
IEC EI
IEC VI
IEC I
Iср, A
Ток срабатывания
10-6000
Tср, с
Время срабатывания
0-100
Режим работы
Введено
/Выведено
МТЗ 3
Iср, A
Ток срабатывания
40-6000
Tср, с
Время срабатывания
0-2
35
Таблица 4.2. Автоматическое повторное включение с пуском от МТЗ
Уставка
Применимое значение
Число отключений до запрета АПВ
1-4
Число отключений от МТЗ 3 до запрета АПВ
1-4
Контроль напряжения при АПВ
Введено /Выведено
Выдержка времени АПВ 1, с
0,1-180
Выдержка времени АПВ 2, с
7-1800
Выдержка времени АПВ 3, с
7-1800
Ускорение МТЗ при первом включении
Введено
/ Выведено
Карта АПВ
М/Б
Время подготовки АПВ, с
1-180
Автоматическая координация последовательности зон
Введено
Пояснения:
1. Б (быстрое отключение) - условное обозначение ступени МТЗ 2.
2. М (медленное отключение) - условное обозначение ступени МТЗ 1.
3. Количество отключение от МТЗ 3 до запрета АПВ не может быть больше общего количества отключений до запрета АПВ.
4. Ускорение МТЗ при первом включении - при пуске защиты работает МТЗ 2, если пуска защит нет, происходит возврат
к карте АПВ.
5. Автоматическая координация последовательности зон определяет переход по карте АПВ - переход по карте АПВ по
факту пуска и возврата защит.
Таблица 4.3. Защита от замыканий на землю
Уставка
Применимое значение
Введена
Режим работы
Выведена
Работа на сигнал
Ток срабатывания15, А
0,1-80
Время срабатывания, с
0,15-100
Токовая
Тип защиты
Импедансная
Блокировка от МТЗ
Введена
/ Выведена
Минимальная ёмкость фидера16, мкФ
0-10
Максимальная ёмкость фидера17, мкФ
0-10
15 Уставка применяется, если выбран тип Токовая.
16 Уставка применяется, если выбран тип Импедансная.
17 Уставка применяется, если выбран тип Импедансная.
36
Руководство по эксплуатации
Таблица 4.4. Автоматическое повторное включение с пуском от ОЗЗ
Уставка
Применимое значение
Число отключений до запрета АПВ
1-4
Выдержка времени АПВ 1, с
0,1-180
Выдержка времени АПВ 2, с
7-1800
Выдержка времени АПВ 3, с
7-1800
Таблица 4.5. Сброс автоматического повторного включения
Уставка
Применимое значение
Время сброса АПВ, мин
1-360
Таблица 4.6. Защита минимального напряжения
Уставка
Применимое значение
Режим работы
Введена
/ Выведена
Напряжение срабатывания, о.е.
0,5-1
Время срабатывания, с
0-180
Таблица 4.7. Автоматическое повторное включение с пуском от ЗМН
Уставка
Применимое значение
Число отключений до запрета АПВ
1-2
Выдержка времени АПВ, с
0,1-180
Таблица 4.8. Автоматическая частотная разгрузка
Уставка
Применимое значение
Режим работы
Введена
/ Выведена
Частота срабатывания, Гц
45-49,99
Время срабатывания, с
0,1-180
37
Таблица 4.9. ЧастотноеАПВ
Уставка
Применимое значение
Число отключений до запрета АПВ
1-2
Выдержка времени АПВ, с
0,1-180
Таблица 4.10. Включение на холодную нагрузку
Уставка
Применимое значение
Время распознавания, мин
0-60
Время сброса, мин
1-400
Коэффициент холодной нагрузки
1-2
Пояснения:
«Включение на холодную нагрузку» контролирует нали-
Данный элемент позволяет отстроить элементы МТЗ 1
чие или отсутствие питания нагрузки с целью изменения
и МТЗ 2, с наибольшей чувствительностью, от следующих
тока уставки МТЗ 1 и МТЗ 2. В случае потери питания или
режимов работы:
отключения реклоузера ток срабатывания увеличивается
——
пуск нагруженного трансформатора;
в «Коэффициент холодной нагрузки» раз прямо пропор-
ционально «Времени распознавания» и уменьшается до
——
пуск нагруженного двигателя;
исходного значения в случае восстановления питания или
——
самозапуск нагрузки (двигатели, трансформаторы,
включения реклоузера прямо пропорционально «Времени
прочая нагрузка с явно выраженными пусковыми токами).
сброса».
Таблица 4.11. Защита от обрыва фазы по напряжению обратной последовательности
Уставка
Применимое значение
Режим работы
Введена
/ Выведена
Кратность U2/U1, о.е.
0,05-1
Время срабатывания, с
0-180
Таблица 4.12. Защита от обрыва фазы по току обратной последовательности
Уставка
Применимое значение
Режим работы
Введена
/ Выведена
Кратность I2/I1, о.е.
0,05-1
Время срабатывания, с
0-100
38
Руководство по эксплуатации
Таблица 4.13. Контроль напряжения
Уставка
Применимое значение
Контроль Fмин
Введён
/ Выведен
Контроль Uмакс
Введён
/ Выведен
Контроль Uмин
Введён
/ Выведен
Контроль U2/U1
Введён
/ Выведен
Контроль I2/I1
Введён
/ Выведен
Fмин, Гц
45-49,99
Uмакс, о.е.
1-1,3
Uмин, о.е.
0,5-1
U2/U1, о.е.
0,05-1
U0/U1, о.е.
0,05-1
4.3.2.2. Связь, передача данных
В таблицах 4.14 -4.22 приведено описание настроек связи и передачи данных.
Таблица 4.14. SCADA. Порт и модем. Настройки RS-232
Уставка
Применимое значение
Устройство связи
Радиомодем/Телефонный модем/GSM-модем/RS485-RS232 конвертер/Прямое подключение
Протокол
DNP3/Modbus
Режим работы SCADA
Введена
/ Выведена
39
Таблица 4.15. SCADA. Порт и модем. Настройки RS-232
Уставка
Применимое значение
Скорость передачи
300-115200
Тип дуплекса
Полудуплексный/Полный
Контроль чётности
Нет/Чётный/Нечётный
Стоп биты
1/2
Режим DTR
Игнорировать/Управление
Время низкого уровня DTR, мс
50-5000
Режим RTS
Игнорировать/Управление потоком/Управление PTT
Уровень включения RTS
Высокий/Низкий
Режим DSR
Игнорировать/Контроль высокого/Контроль низкого
Режим CTS
Игнорировать/Контроль высокого/Контроль низкого
Режим DCD
Игнорировать/Контроль высокого/Контроль низкого
Время спада DCD, мс
0-25500
Время неактивности, с
0-600
Задержка передачи, мс
0-5000
Время перед передачей, мс
0-5000
Время после передачи, мс
0-5000
Контроль питания УС
Введён
/ Выведен
Режим СА
Введён
/ Выведен
СА: мин. время ожидания
0-120000
СА: макс. случайная задержка
0-120000
Таблица 4.16. SCADA. Порт и модем. Настройки радиомодема
Уставка
Применимое значение
Преамбула
Введена
/ Выведена
Символ преамбулы
0-255 (0x00-0xFF)
Последний символ преамбулы
0-255 (0x00-0xFF)
Число повторов
0-25
40
Руководство по эксплуатации
Таблица 4.17. SCADA. Порт и модем. Настройки GSM-модема
Уставка
Применимое значение
Интервал автодозвона, с
0-255
Префикс набора, символов
0-32
Номер набора 1, символов
0-32
Номер набора 2, символов
0-32
Номер набора 3, символов
0-32
Номер набора 4, символов
0-32
Номер набора 5, символов
0-32
Строка инициализации, символов
0-255
Команда отбоя, символов
0-255
Команда подключения, символов
0-255
Автоответ включен, символов
0-255
Автоответ отключен, символов
0-255
Тайм-аут соединения, с
0-255
Время ответа, с
0-255
Таблица 4.18. SCADA. Настройки DNP3
Уставка
Применимое значение
Адрес ведущего устройства
0-65534
Таблица 4.19. SCADA. Настройки DNP3
Уставка
Применимое значение
Адрес ведомого устройства
0-65534
Режим подтверждения
Никогда/Иногда/Всегда
Тайм-аут подтверждения, с
0-60
Максимум повторных попыток
0-255
Максимальный размер фрейма
64-292
Проверка адреса ведущего устройства
Введёна
/ Выведена
Самоадресация
Введёна
/ Выведена
41
Таблица 4.20. SCADA. Настройки Modbus
Уставка
Применимое значение
Адрес ведомого устройства
0-247
Режим автоматического тайм-аута
Введён
/Выведен
Тайм-ауты приёма, мс
0-60000
Таблица 4.21. Соединение с TELARM
Уставка
Применимое значение
Общие настройки
Режим работы с TELARM
Введён
/ Выведен
Сервер
Адрес сервера
-
Номер первого порта18
0-99999
Номер второго порта
0-99999
Первый/второй провайдер
Протокол аутентификации
PAP/CHAP
Имя точки доступа, символов
0-64
Имя пользователя, символов
0-32
Пароль
0-32
PIN-код SIM-карты
0-4
18 Порт сервера со стороны шкафа управления.
42
Руководство по эксплуатации
Таблица 4.22. Дискретные входы/выходы
Уставка
Применимое значение
Дискретные входы
Отключить
1-6
Включить
1-6
Ввести Группу 1
1-6
Ввести Группу 2
1-6
Ввести Группу 3
1-6
Ввести Группу 4
1-6
Ввод/вывод РЗА
1-6
Ввод/вывод АПВ
1-6
Ввод/вывод ЗЗЗ
1-6
Ввод/вывод ОЗЗ
1-6
Ввод/вывод РНЛ
1-6
Дискретные выходы
Положение главных контактов
1-6
Дистанционное управление
1-6
Отключен с запретом АПВ
1-6
Пуск РЗА
1-6
Отказ СМ
1-6
Неисправность
1-6
Предупреждение
1-6
РЗА
1-6
АПВ
1-6
ЗЗЗ
1-6
ОЗЗ
1-6
РНЛ
1-6
Группа 1
1-6
Группа 2
1-6
Группа 3
1-6
Группа 4
1-6
Сигнал пользователя 1…64
1-6
Обогрев включен
1-6
43
4.3.2.3. Системные настройки
В таблицах 4.23 - 4.28 приведено описание системных настроек.
Таблица 4.23. Измерения
Наименование
Применимое значение
Коэффициент датчика тока фазы «А»
I Х1, В/кА
1,2-3,5
Коэффициент датчика тока фазы «В»
I Х2, В/кА
1,2-3,5
Коэффициент датчика тока фазы «С»
I Х3, В/кА
1,2-3,5
Коэффициент датчика напряжения фазы «А»
U Х1, мВ/кВ
1-100
Коэффициент датчика напряжения фазы «В»
U Х2, мВ/кВ
1-100
Коэффициент датчика напряжения фазы «С»
U Х3, мВ/кВ
1-100
Коэффициент датчика напряжения фазы «А»
U Х4, В/кВ
1-100
Коэффициент датчика напряжения фазы «В»
U Х5, В/кВ
1-100
Коэффициент датчика напряжения фазы «С»
U Х6, В/кВ
1-100
Номинальное напряжение
UНОМ, кВ
35
Номинальная частота
FНОМ, Гц
50
Последовательность фаз АВС19
Х1Х2Х3
АВС, АСВ, ВСА, ВАС, САВ, СВА
Последовательность фаз АВС
Х4Х5Х6
АВС, АСВ, ВСА, ВАС, САВ, СВА
Таблица 4.24. Блок питания
Наименование
Применимое значение
Уровень отключения, %
5-90
Ёмкость АБ, А•ч
1-26
Таблица 4.25. Часы реального времени
Наименование
Применимое значение
Летнее время
Введёно
/ Выведено
Смещение летнего времени, мин
-120-+120
Начало летнего времени
Мес ДД ЧЧ:ММ
Конец летнего времени
Мес ДД ЧЧ:ММ
19 В нормальном режиме работы сети напряжение прямой последовательности U1 должно быть намного больше напряжения обратной после-
довательности U2 - последовательность фаз реклоузера совпадает с последовательностью фаз сети.
44
Руководство по эксплуатации
Таблица 4.26. Счётчикии журналы
Наименование
Применимое значение
Шаг журнала нагрузок, мин
5, 15, 30, 60
Выборки осциллографирования, Гц
400, 800, 1600, 3200
Таблица 4.27. Панель управления
Наименование
Применимое значение
Задержка включения, с
0-300
Время удержания кнопки «ВКЛ», с
0-10
Время удержания кнопки «ОТКЛ», с
0-10
Режим работы кнопки «Группа»
Введёно
/ Выведено
Режим работы кнопки «АПВ»
Введёно
/ Выведено
Режим работы кнопки «РНЛ»
Введёно
/ Выведено
Режим работы кнопки «ЗЗЗ»
Введёно
/ Выведено
Режим работы кнопки «ОЗЗ»
Введёно
/ Выведено
Пароль РЗА
1-8 символов
Пароль связи
1-8 символов
Системный пароль
1-8 символов
Пояснения:
1. Задержка включения - задаёт
время
от
нажатия
2. Время удержания кнопки - задаёт время удержания
кнопки
до выполнения команды реклоузером.
кнопки до принятия команды реклоузером.
Таблица 4.28. Местное соединение
Наименование
Допустимое значение
Режим непрерывной работы
Введёно
/ Выведено
Имя сети
1-16 символов
Wi-Fi IP-адрес
В соответствии с ICPv4
Пароль местногосоединения
00000000-99999999
4.3.3. Изменение настроек с панели управления
2. Убедиться, что над кнопкой
Перевести реклоузер в режим местного управления:
загорелся индикатор «ВКЛ» .
1. Нажать кнопку «МЕСТН.» на панели управления.
3. Для переходов в меню используйте клавиши навига-
ции, «ВВОД» и «ОТМЕНА».
45
Для изменения уставок с панели управления необходи-
——
в меню «Настройки» выбрать «Релейная защита и
мо перейти в подменю «Релейная защита и автоматика»,
автоматика»;
используя клавиши навигации (см. Рис. 4.19):
——
нажать клавишу «Ввод»;
——
в «Основном меню» выбрать «Настройки»;
——
выбрать нужную Группу защит в подменю «Релейная
——
нажать клавишу «Ввод»;
защита и автоматика».
Рис. 4.19. Панель управления. Релейная защита и автоматика
Для изменения настроек SCADA с панели управления
——
в меню «Настройки» выбрать «Связь»;
необходимо перейти в подменю «Связь», используя клави-
——
нажать клавишу «Ввод»;
ши навигации (см. Рис. 4.20):
——
выбрать нужный пункт в подменю «Связь».
——
в «Основном меню» выбрать «Настройки»;
——
нажать клавишу «Ввод»;
Рис. 4.20. Панель управления. Связь
Для изменения системных настроек с панели управле-
——
в меню «Настройки» выбрать «Системные параме-
ния необходимо перейти в подменю «Системные параме-
тры»;
тры», используя клавиши навигации (см. Рис. 4.21):
——
нажать клавишу «Ввод»;
——
в «Основном меню» выбрать «Настройки»;
——
выбрать нужный пункт в подменю «Системные пара-
——
нажать клавишу «Ввод»;
метры».
46
Руководство по эксплуатации
Рис. 4.21. Панель управления. Системные параметры
4.3.4. Изменение настроек из TELARM Basic
3. Подключение к реклоузеру по Wi-Fi.
4.3.4.1. Последовательность действий
4. Загрузки уставок в реклоузер.
Изменение настроек из TELARM Basic состоит из следу-
ющих этапов:
5. Контроль загруженныхуставок.
1. Ввод уставок в TELARM Basic.
4.3.4.2. Ввод уставок в TELARM Basic
1. Выбрать реклоузер (см. Рис. 4.22).
2. Утверждение уставок.
Рис. 4.22. Выбор реклоузера в TELARM Basic
47
2. Открыть свойства реклоузера нажатием правой клавиши мыши и выбрать настройки для редактирования (см.
Рис. 4.23).

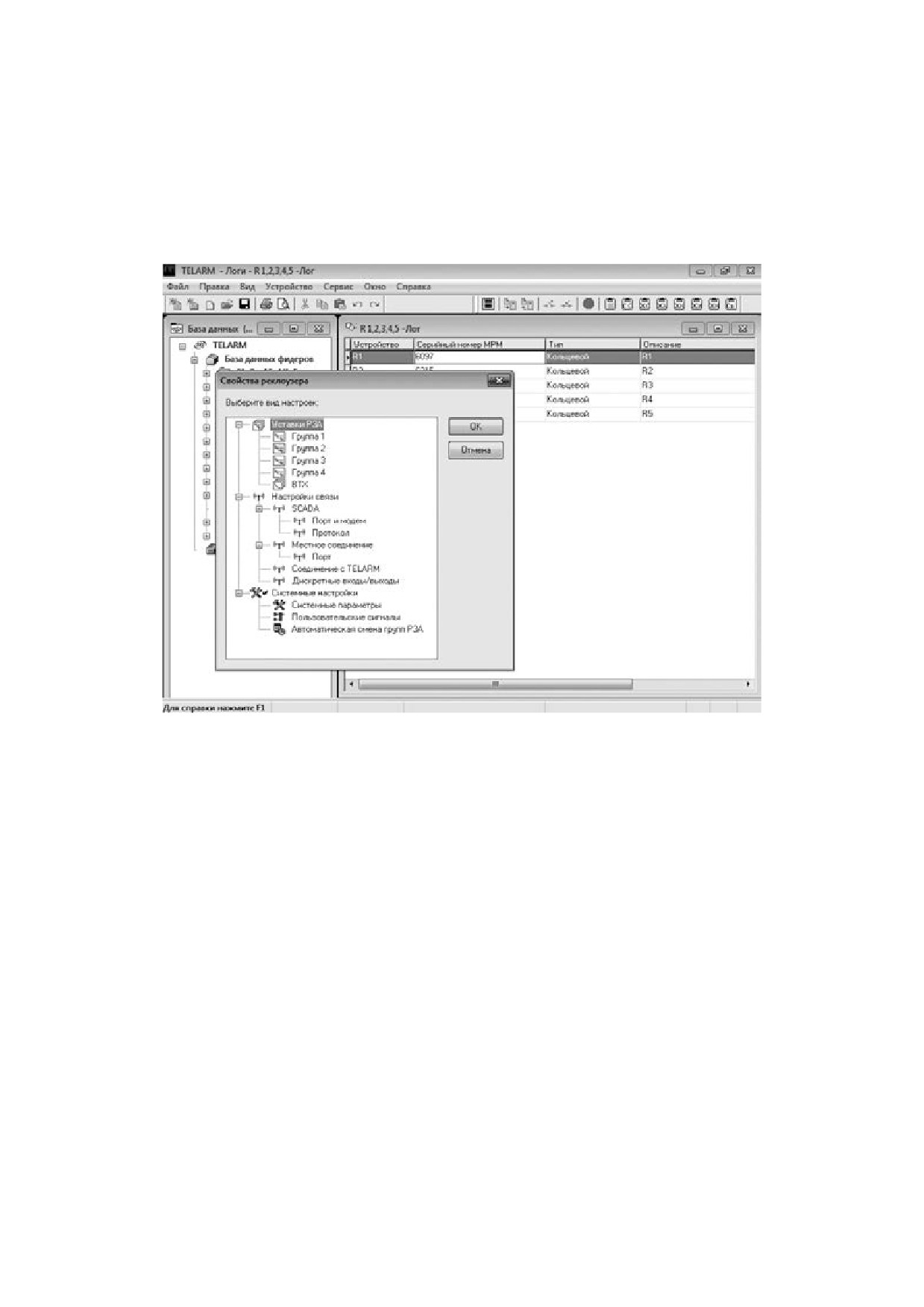

Рис. 4.23. Выбор настроек для редактирования
4.3.4.3. Утверждение уставок
После завершения редактирования уставок их требуется утвердить.
Уставки РЗА, Настройки связи и Системные настройки утверждаются по отдельности.
1. В окне выбора настроек для редактирования на нужной группе уставок (Уставки РЗА, Настройки связи или Системные
настройки) нажать правой клавишей мыши и в появившемся списке выбрать «Пометить как Готовые» (см. Рис. 4.24).
48
Руководство по эксплуатации

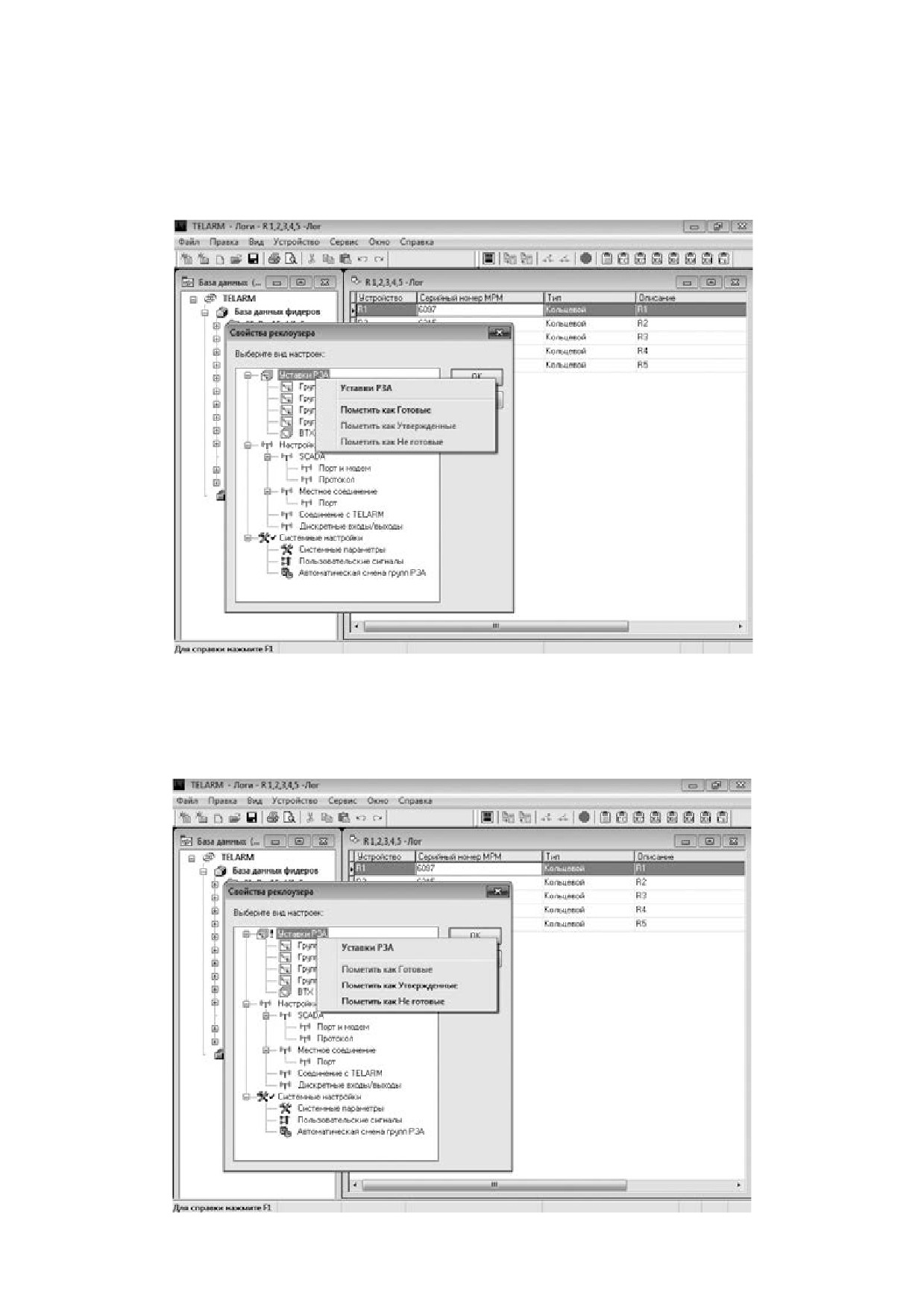

Рис. 4.24. Установка флага «Уставки готовы»
2. Утвердить уставки, помеченные готовыми. Нажать правой клавишей мыши и в появившемся списке выбрать «Пометить
как Утверждённые» (см. Рис. 4.25).
Рис. 4.25. Установка флага «Уставки утверждены»
49
3. Убедиться, что напротив загружаемыхуставок появилась 9 .
4.3.4.4. Подключение к реклоузеру
Подключение по Wi-Fi выполнить в соответствиис п. 4.2.3.2.
4.3.4.5. Загрузка уставок в реклоузер
Выполнить команду «Устройство/Установить уставки» (см. Рис. 4.26).
Неутверждённые уставки загружаться не будут!!!
Рис. 4.26. Загрузка уставок в реклоузер
50
Руководство по эксплуатации
4.3.4.6. Контроль загруженныхуставок
Выполнить команду «Устройство/Запросить уставки» (см. Рис. 4.27).
Рис. 4.27. Запрос уставок из реклоузера
Открыть протокол связи. Для этого выполнить команду «Устройство/Протокол связи» (см. Рис. 4.28).
Рис. 4.28. Протокол связи
51
Выполнить поиск загруженных и выгруженных уставок (см. Рис. 4.29). Выполнить их сравнение.

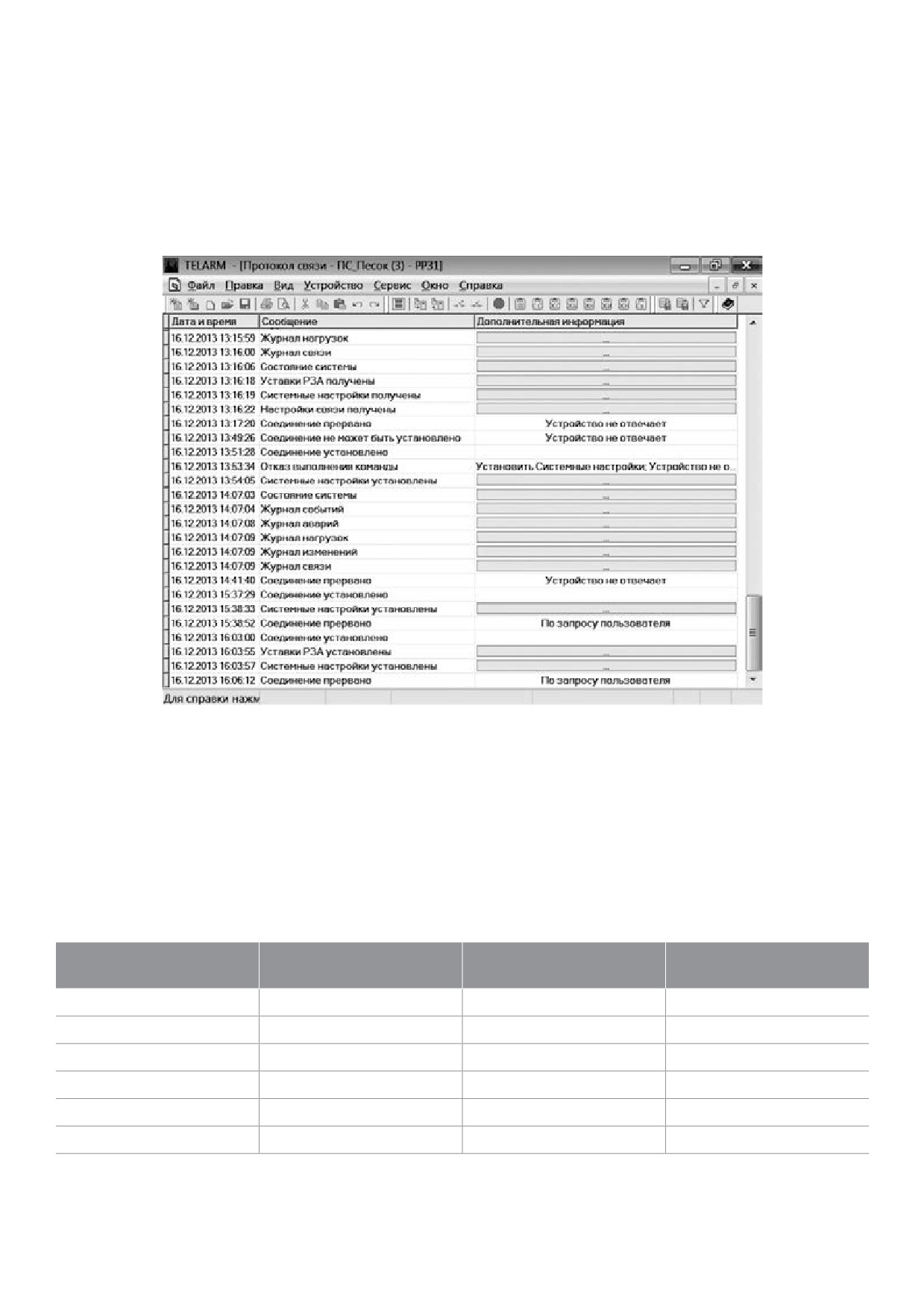

Рис. 4.29. Загруженные и выгруженные уставки в протоколе связи
4.4. Работа с журналами
Журналы заполняются с дискретностью 1 мс. Посмотреть
журналы можно с панели управления и через TELARM. Все
4.4.1. Перечень доступных журналов
данные журналов записываются на энергонезависимую
Журнал реклоузера представляет собой набор упорядо-
память в циклическом режиме, т.е. наиболее старые дан-
ченных во времени записей, относящихся к определённо-
ные стираются и на их место записываются новые.
му типу информации.
Перечень журналов приведён в таблице 4.29.
Таблица 4.29. Журналы
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
Журнал неисправностей
Да
Да
1000
Журнал аварий
Нет
Да
10000
Журнал нагрузок
Нет
Да
9000
Журнал изменений
Нет
Да
100
52
Руководство по эксплуатации
Журнал событий содержит информацию об аварийных и оперативных переключениях. При каждом отключении указыва-
ется источник события. Например, отключен с панели управления или отключен от защиты (см. Рис. 4.30).

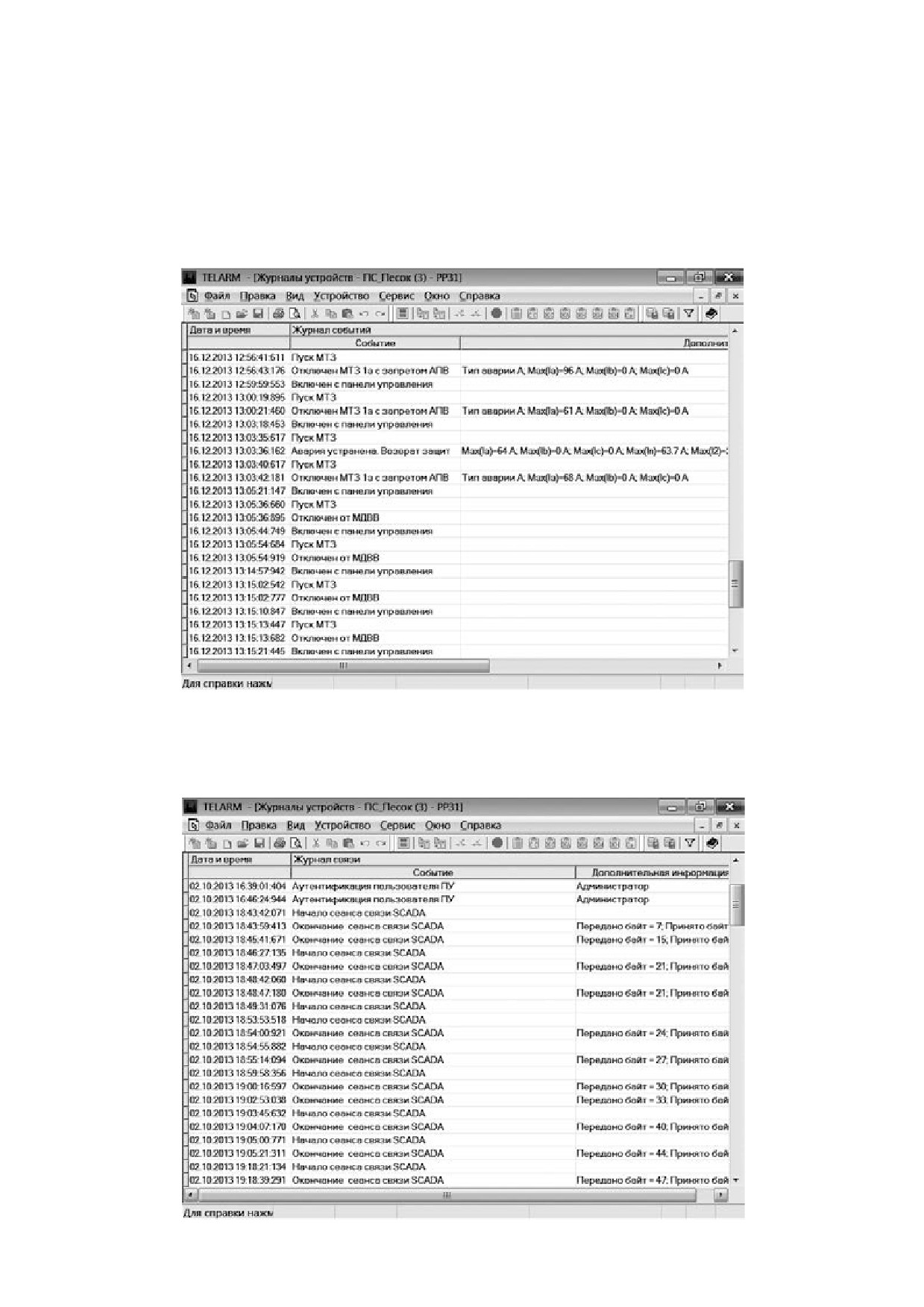

Рис. 4.30. Журнал событий
Журнал связи содержит информацию об истории всех подключений через TELARM и SCADA (см. Рис. 4.31).
Рис. 4.31. Журнал связи
53
Журнал неисправностей содержит информацию о текущих неисправностях и неисправностях, которые были в прошлом и
устранены (см. Рис. 4.32).

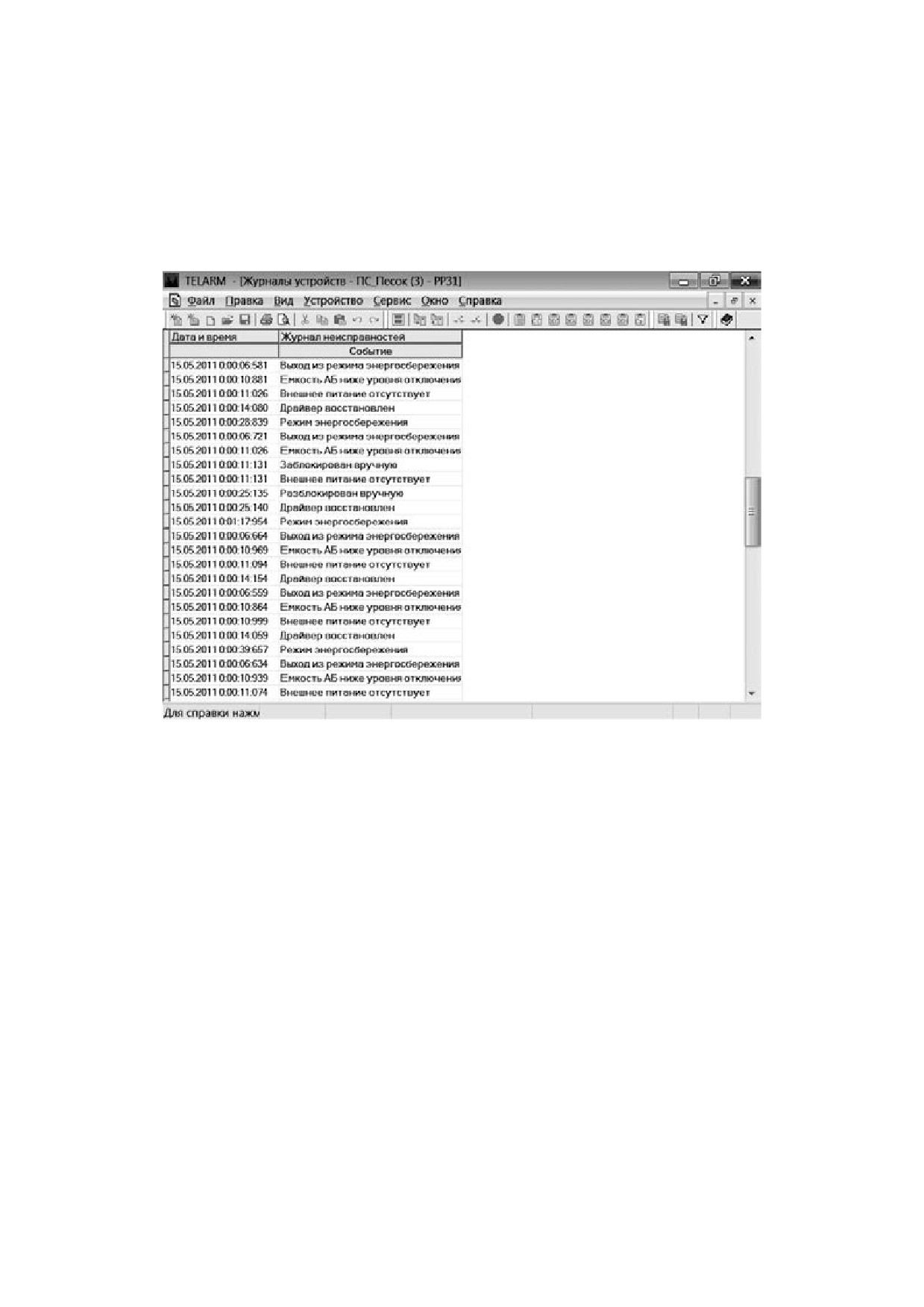

Рис. 4.32. Журнал неисправностей
Журнал аварий содержит информацию о каждом пуске защит и отключении от защит. В нём можно отследить состояние
каждого элемента РЗА и определить, от какой защиты произошло отключение (см. Рис. 4.33).
54
Руководство по эксплуатации

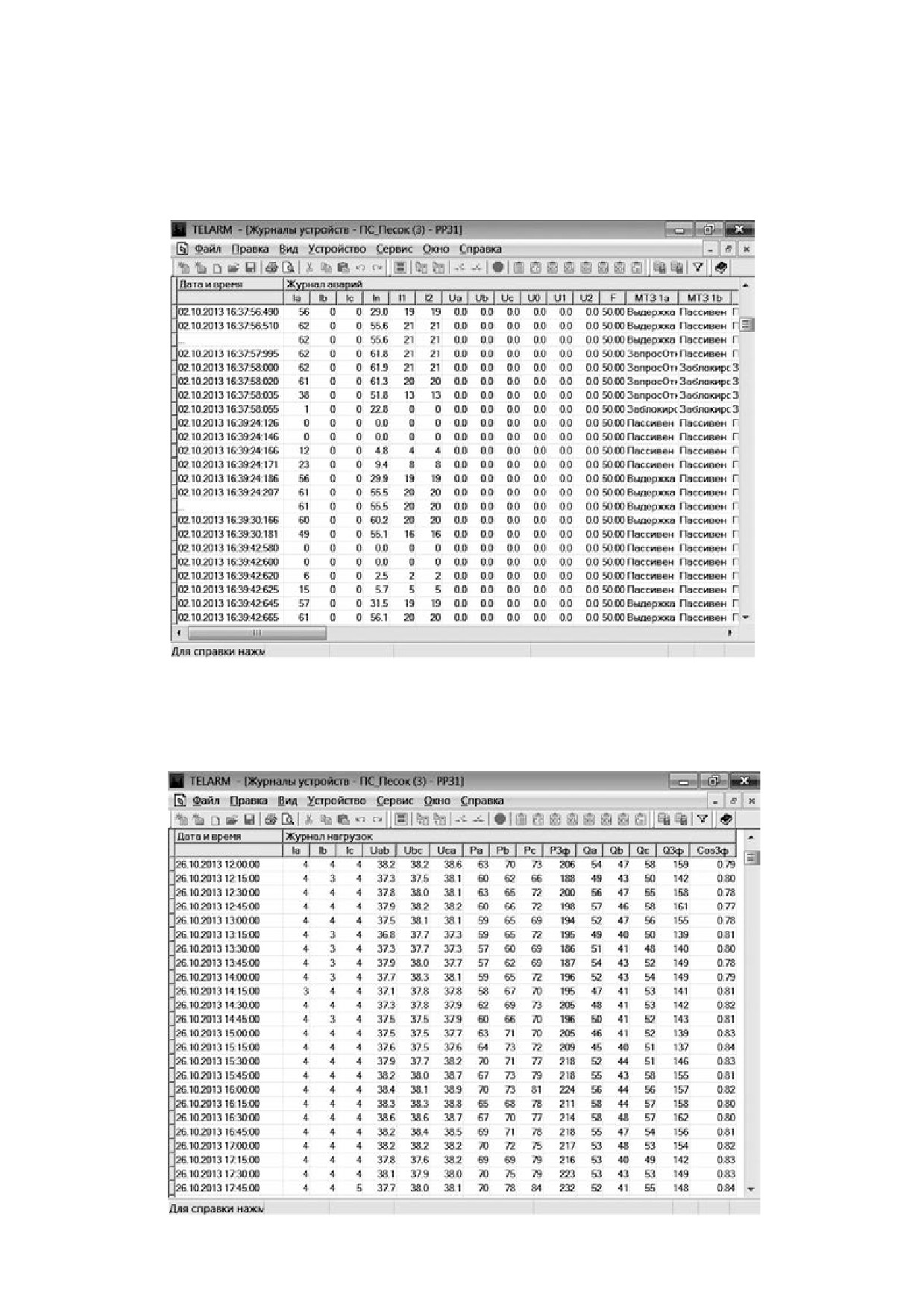

Рис. 4.33. Журнал аварий
Журнал нагрузок содержит информацию о характере изменений измеряемых величин (I, U, P, Q). Заполняется с дискрет-
ностью не менее 5 минут (см. Рис. 4.34).
Рис. 4.34. Журнал нагрузок
55
Журнал изменений содержит информацию о всех изменениях настроек (см. Рис. 4.35).

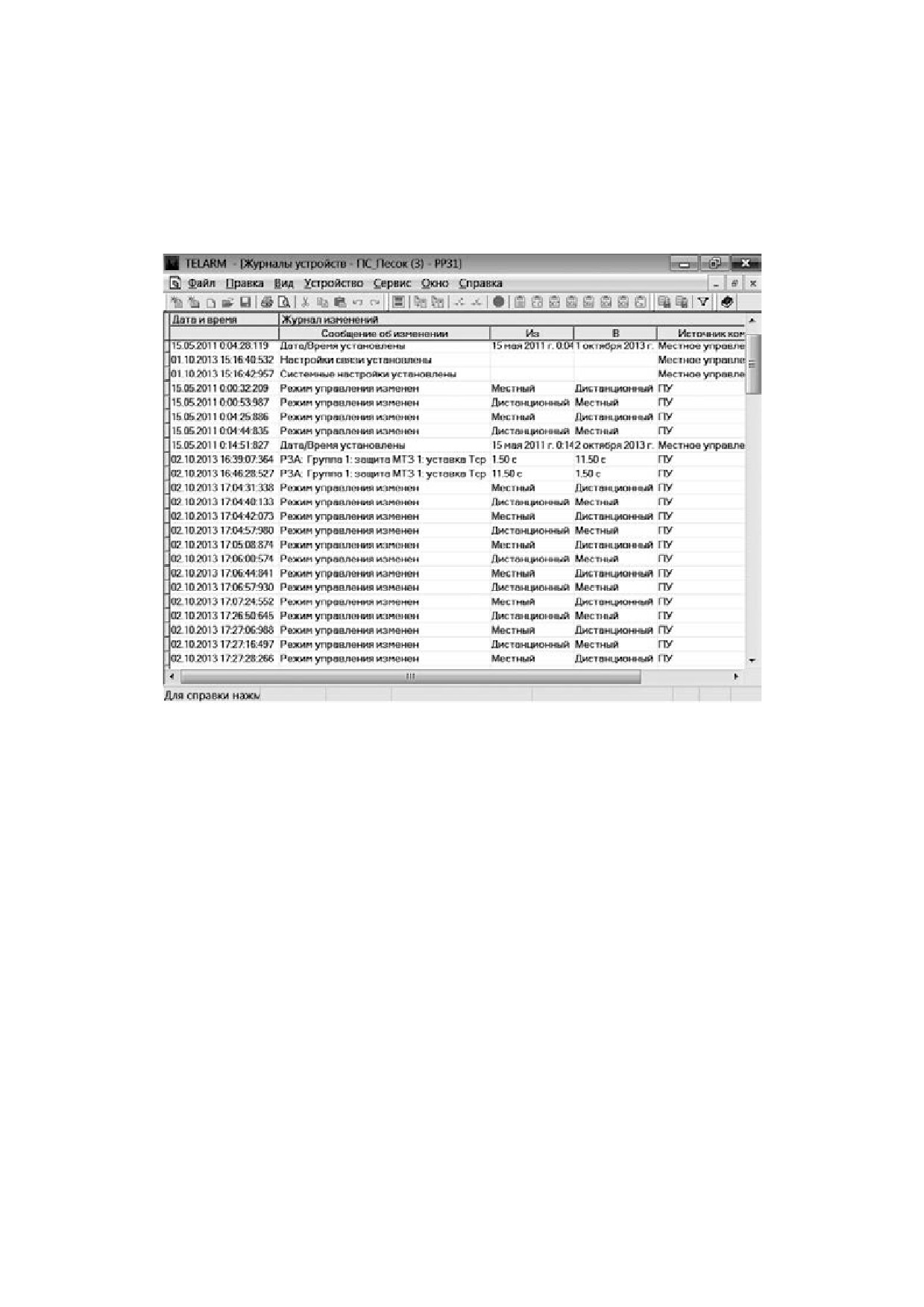

Рис. 4.35. Журнал изменений
4.4.2. Загрузка журналов
Загрузка журналов может быть выполнена:
Последовательность действий:
——
через TELARM Basic;
1. Выполнить подключение к реклоузеру (см. п. 4.2.3
——
через TELARM Dispatcher.
или п. 4.2.4).
Все журналы реклоузера запрашиваются одновре-
2. Выполнить команду «Устройство/Запросить журна-
менно.
лы» (см. Рис. 4.36).
56
Руководство по эксплуатации

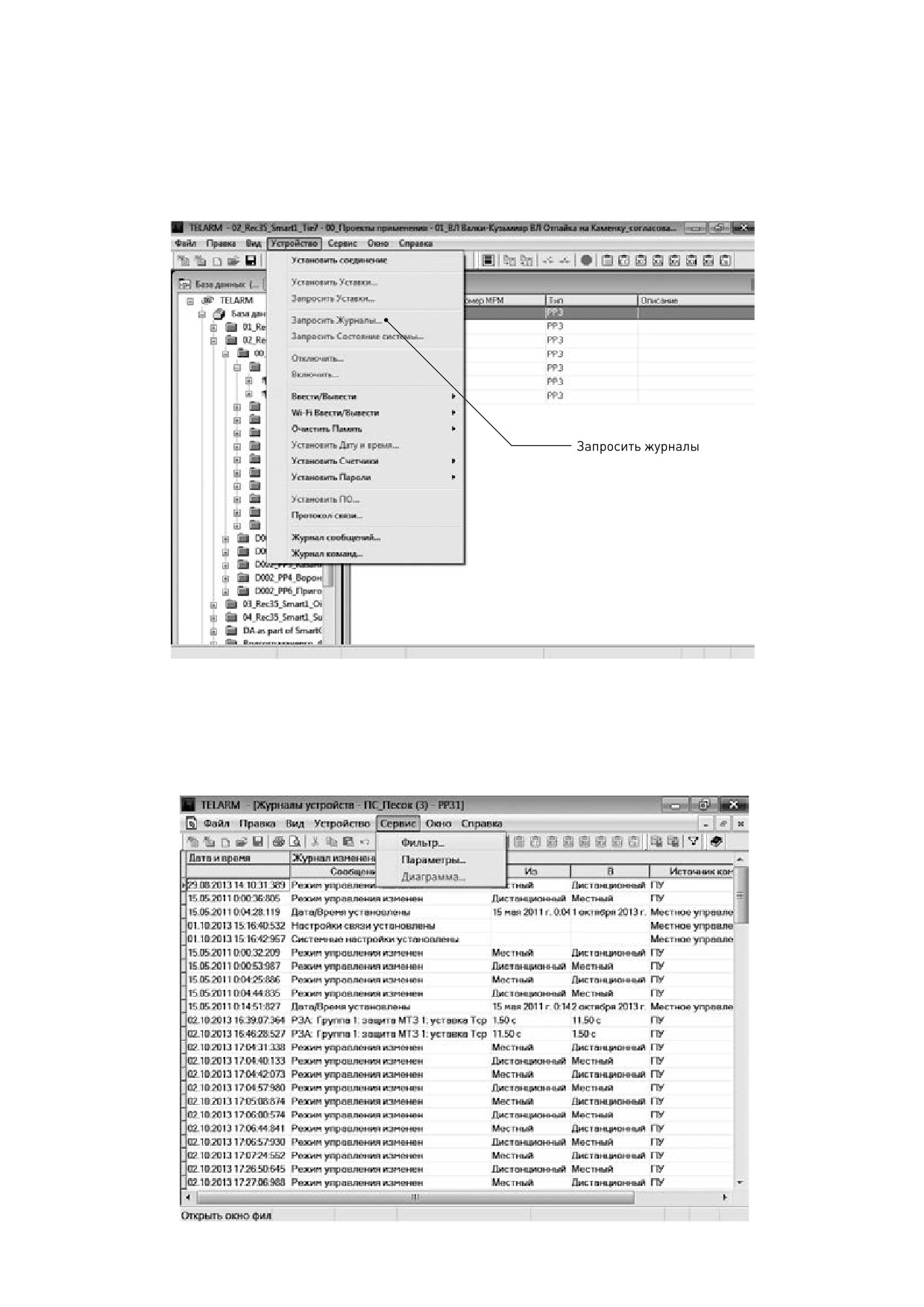

Рис. 4.36. Запрос журналов из реклоузера
4.4.3. Фильтр данных
1. Выполнить команду «Сервис/Фильтр».
Для настройки фильтра данных по промежутку времени
2. В открывшемся окне настроить условия фильтрации
необходимо в журнале:
данных (см. Рис. 4.37).
Рис. 4.37. Фильтр данных
57
4.4.4. Открытие журналов
Последовательность действий:
1. Выполнить команду «Устройство/Протокол связи» (см. Рис. 4.38).
Рис. 4.38. Открытие протокола связи
58
Руководство по эксплуатации
2. Выбрать необходимый журнал, соответствующий времени запроса (см. Рис. 4.39).
Рис. 4.39. Запрошенные журналы
4.5. Возможные неисправности и способы их устранения
4.5.1. Поиск неисправностей
Реклоузеримеет функцию самодиагностики.
Для определения типа неисправности необходимо:
——
скачать Журнал неисправностей с помощью TELARM;
——
посмотреть Журнал неисправностей через меню панели управления, нажав клавишу
4.5.2. Перечень возможных неисправностей главных цепей
Таблица 4.30. Перечень сигналов неисправностей главных цепей
Неисправность
Рекомендации к устранениюнеисправности
1. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
2. Измерить сопротивление жил соединительного устройства: 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
Отказ отключения ВВ
3. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,-
сопротивление не менее 5 МОм.
4. Убедиться, что светодиоды
«MALFUN» на блоке управления не горят.
59
Неисправность
Рекомендации к устранениюнеисправности
1. Убедиться, что коммутационный модуль не заблокирован вручную.
2. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
3. Измерить сопротивление жил соединительного устройства 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
4. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,-
сопротивление не менее 5 МОм.
5. Убедиться, что светодиоды
«MALFUN» на блоке управления не горят.
Отказ включения ВВ
6. Проверить, что шкаф управления находится в нужном режиме управления:
——
местном
при управлении с панели;
——
дистанционном
при управлении через SCADA, TELARM, МДВВ.
7. Отключить оперативное питание (основное и от АБ), дождаться полного погасания всех светодиодов на бло-
ке управления, затем включить оперативное питание.
1. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
2. Измерить сопротивление жил соединительного устройства: 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
Обрыв цепи ЭМ
3. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,-
сопротивление не менее 5 МОм.
4. Измерить сопротивление катушек электромагнитов: 1-7, 3-5, 9-13, сопротивление не более 7 Ом.
1. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
2. Измерить сопротивление жил соединительного устройства: 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
Короткое замыкание в
цепи ЭМ
3. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,-
сопротивление не менее 5 МОм.
4. Измерить сопротивление катушек электромагнитов: 1-7, 3-5, 9-13,сопротивление не более 7 Ом.
1. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
2. Измерить сопротивление жил соединительного устройства: 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
3. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,
Превышение времени
сопротивление не менее 5 МОм.
включения
4. Измерить сопротивление катушек электромагнитов: 1-7, 3-5, 9-13, сопротивление не более 7 Ом.
5. Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть, дождитесь подготовки драйвера к
операции включения.
1. Проверить подключение разъёмов Harting к коммутационному модулю и шкафу управления.
2. Измерить сопротивление жил соединительного устройства: 1, 3, 5, 7, 9, 13, сопротивление не более 1 Ом.
3. Измерить сопротивление изоляции жил (1, 3, 5, 7, 9, 13) соединительного устройства относительно «земли»,-
Превышение времени
сопротивление не менее 5 МОм.
отключения
4. Измерить сопротивление катушек электромагнитов: 1-7, 3-5, 9-13, сопротивление не более 7 Ом.
5. Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть, дождитесь подготовки драйвера к
операции отключения.
Ошибка драйвера
Не предусмотрено.
Драйвер не готов
Дать драйверу время на подготовку (не более 60 секунд).
Если неисправность не удалось устранитьодним из предложенных способов, рекомендуется обратиться в ближайший ре-
гиональный технико-коммерческий центр «Таврида Электрик».
60
Руководство по эксплуатации
4.5.3. Перечень возможных неисправностей вторичных цепей
Таблица 4.31. Перечень сигналов неисправностейвторичных цепей
Неисправность
Рекомендации к устранению неисправности
1. Отключить оперативное питание (основное и от АБ), дождаться полного погасания всех
светодиодов на блоке управления, затем включить оперативное питание.
Отказ СМ
2. Убедиться, что светодиоды
«MALFUN» на блоке управления не горят.
1. Проверить наличие оперативного питания.
2. Проверить целостность и правильность подключения цепей оперативного питания.
Отсутствие внешнего питания
3. Проверить исправность источника питания (цепи питающего трансформатора, автома-
тический выключатель со стороны питания).
Режим энергосбережения
Восстановить внешнее оперативное питание.
1. Восстановить оперативное питание.
Ёмкость АБ ниже уровня отключения
2. При необходимости уменьшить значение уставки «Уровень отключения».
3. Заменить аккумуляторную батарею (см. п. 5.4.1).
1. Отключить оперативное питание (основное и от АБ), дождаться полного погасания всех
светодиодов на блоке управления, затем включить оперативное питание.
СМ не готов
2. Убедиться, что светодиоды
«READY» и «POWER» на блоке управления горят.
Отсутствие соединения с ПУ
Проверить целостность соединения панели управления с блоком управления.
Отсутствие соединения с УС
Проверить целостность кабеля питания и кабеля данных УС.
Если неисправность не удалось устранить самостоятельно одним из предложенных способов, рекомендуется обратиться в
ближайший региональный технико-коммерческий центр «Таврида Электрик».
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1. Сервисные операции с главными цепями
5.1.1. Общие требования
Испытательное напряжение подают на выводы полюсов
Проведение сервисных операций с главными цепями не
в следующей последовательности:
требуется. При необходимости могут быть выполнены про-
——
«фаза»-«земля»
(во включенном положении
верки в соответствии с требованиями действующих норма-
«ВКЛЮЧЕНО» (CLOSED));
тивных документов.
——
продольная изоляция (в отключенном положении
5.1.2. Особенности испытания изоляции
«ОТКЛЮЧЕНО» (OPEN)).
переменным одноминутным напряжением
Внимание! Перед проведением высоковольтных испы-
Испытательное напряжение плавно (по ГОСТ 1516.2-97
таний коммутационного модуля, убедитесь, что все ОПН
п. 7.2.4.) повышают до значения 85,5 кВ и выдерживают в
отключены от высоковольтных вводов коммутационного
течение одной минуты.
модуля и изоляция коммутационного модуля находится в
5.1.3. Особенности измерения сопротивления изоляции
сухом состоянии.
Измерение сопротивления изоляции производится ме-
Во время проведения испытаний должны быть приняты
гомметром на напряжение 2,5 кВ в случае отсутствия высо-
меры по безопасности. Перед испытаниями болт заземле-
ковольтной установки промышленной частоты.
ния коммутационного модуля и необходимые выводы глав-
Во время измерения сопротивления изоляции мегом-
ных цепей соединяют с шиной заземления гибким медным
метр подключают к выводам полюсов в следующей после-
проводом сечением не менее 4 мм2.
довательности:
61
——
«фаза»-«земля»
(во
включенном
положении
5.1.5. Особенности измерения
«ВКЛЮЧЕНО» (CLOSED));
переходного сопротивления
Измерение сопротивления главной цепи постоянному
——
продольная изоляция (в отключенном положении
току проводится с целью контроля контактных соединений,
«ОТКЛЮЧЕНО» (OPEN)).
в том числе состояния главных контактов вакуумной дуго-
Сопротивление изоляции должно быть не менее 3000
гасительной камеры.
МОм.
Значения сопротивлений главных цепей, измеренные
5.1.4. Особенности проведения
Заказчиком при вводе в эксплуатацию и во время эксплу-
высоковольтных испытаний в эксплуатации
атации, не должны превышать указанного в настоящем
При необходимости проведения высоковольтных испы-
Руководстве по эксплуатации нормируемого значения (см.
таний в эксплуатации необходимо:
Таблицу 3.2). Сопротивления главной цепи рекомендуется
измерять приборами с погрешностью не более 5% в диа-
——
снять напряжение с главной цепи коммутационного
пазоне 20-100 мкОм током не менее 10% от номинального
модуля;
тока реклоузера, например микроомметром МКИ-200.
——
отключить провода (шины) и ОПН от элементов глав-
Измеренные значения сопротивлений главных цепей во
ной цепи коммутационного модуля.
время профилактического контроля должны сравниваться
При испытании должны быть приняты меры по безо-
со значениями сопротивлений главной цепи, полученными
пасности. Перед испытаниями болт заземления коммута-
перед вводом в эксплуатацию, но не должны превышать
ционного модуля и необходимые выводы главных цепей
нормируемого значения. При значительном увеличении со-
соединяют с шиной заземления гибким медным проводом
противления следует выполнить 5 циклов «ВО», после чего
сечением не менее 4 мм2.
произвести повторно замеры сопротивлений. Если сопро-
тивление превышает нормируемое значение, необходимо
Испытательное напряжение подают на выводы полюсов
приостановить эксплуатацию коммутационного модуля
в следующей последовательности:
до выяснения причины увеличения сопротивления. Если
——
«фаза»-«земля»
(во включенном положении
причину не удаётся выяснить самостоятельно, необходимо
«ВКЛЮЧЕНО» (CLOSED));
обратиться в ближайший региональный технико-коммер-
ческий центр «Таврида Электрик».
——
продольная изоляция (в отключенном положении
«ОТКЛЮЧЕНО» (OPEN)).
Внимание! Перед измерением сопротивления главной
цепи полюса необходимо убедиться, что коммутаци-
Испытательное напряжение плавно (по ГОСТ 1516.2-97
онный модуль находится в положении «ВКЛЮЧЕНО»
п. 7.2.4.) повышают до значения 76 кВ и выдерживают в
(CLOSED).
течение одной минуты.
Сопротивление главной цепи коммутационного модуля
необходимо измерять в точках, указанных на рис. 5.1 для
каждого полюса.
62
Руководство по эксплуатации
Рис. 5.1. Измерение сопротивления главной цепи полюса
Подключение токовой клеммы (I) и клеммы напряжения (U) для измерения сопротивления главной цепи полюса с учётом
сопротивления соединитель-удлинитель и без учёта сопротивления соединитель-удлинитель показано на рис. 5.2.
С учётом сопротивления соединитель-удлинитель
Без учёта сопротивления соединитель-удлинитель
Рис. 5.2. Подключениеклемм для измерения сопротивления
5.2. Сервисные операции с вторичными цепями
5.2.1.1. Диагностика аккумулятор-
ной батареи с панели управления
5.2.1. Диагностика аккумуляторной батареи
Проверку текущего состояния аккумуляторной батареи
Реклоузеримеет функцию диагностики состояния акку-
можно посмотреть с панели управления в меню «Блок пи-
муляторной батареи.
тания» (см. Рис. 5.3).
При снижении ресурса аккумуляторной батареи ниже
10% рекомендуется произвести её замену.
63

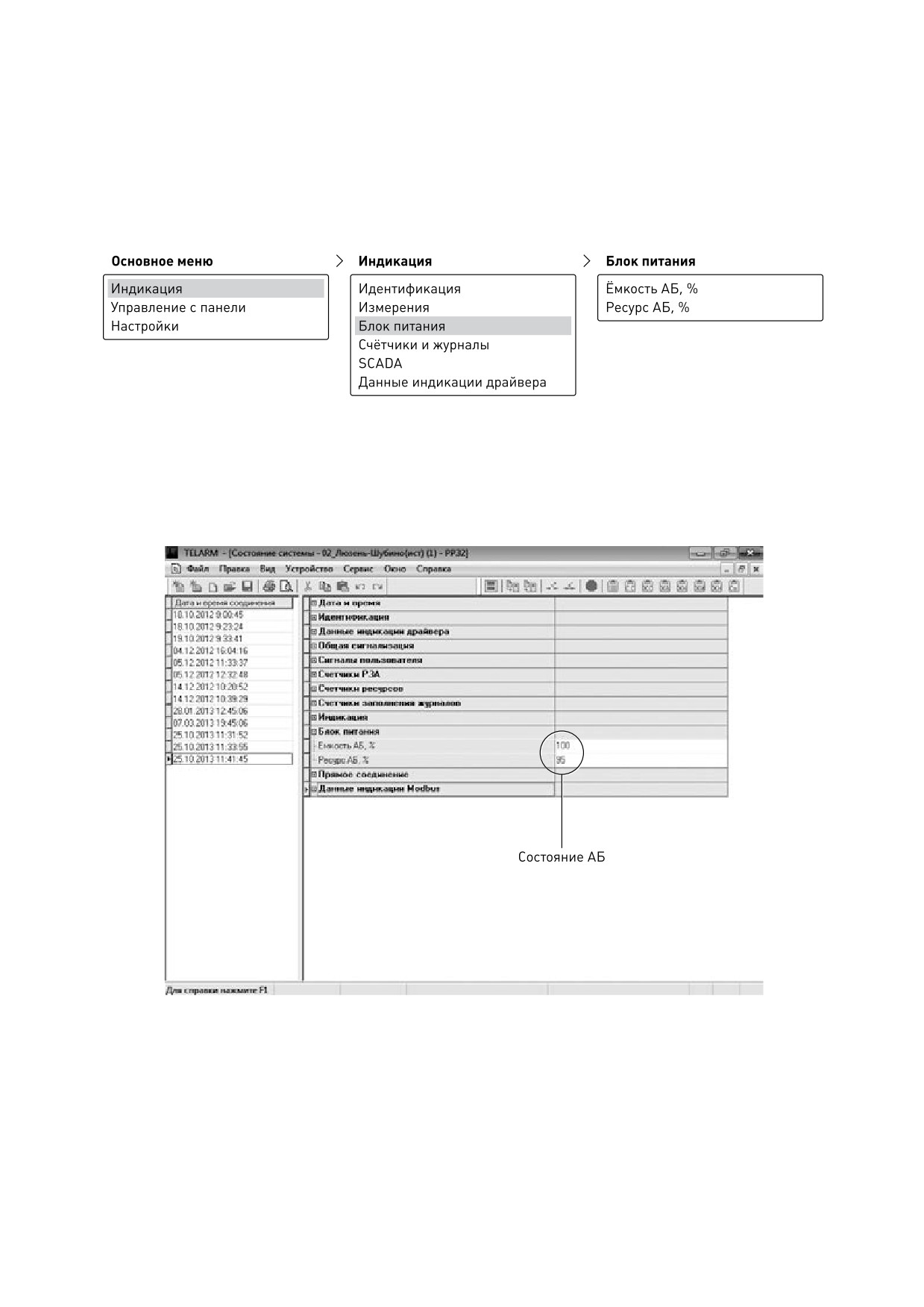

Рис. 5.3. Состояние аккумуляторной батареи с панели управления
5.2.1.2. Диагностика аккумуляторной батареи из TELARM
Проверка текущего состояния аккумуляторной батареи из TELARM Basic/Dispatcher в «Состояние системы» (см. Рис. 5.4).
Рис. 5.4. Состояние аккумуляторной батареи из TELARM Basic/Dispatcher
5.2.2. Загрузка журналов из реклоузера
При заполнении журналов более чем на 80% рекомендуется произвести загрузку журналов в TELARM Basic/Dispatcher.
Работа с журналами описана в п. 4.4.
64
Руководство по эксплуатации
5.3. Проверки
5.3.2. Контроль остаточного ресурса
5.3.1. Система диагностики неисправностей
Реклоузер имеет функцию контроля остаточного ресур-
Реклоузер имеет функцию самодиагностики. При об-
са:
наружении неисправности выдаётся предупредительный
сигнал:
——
циклов «ВО»20;
——
на панели управления загорается световой индика-
——
износ контактов21.
тор
;
Просмотр ресурсных счётчиков с панели управления по-
——
по каналам передачи данных.
казан на рис. 5.5.

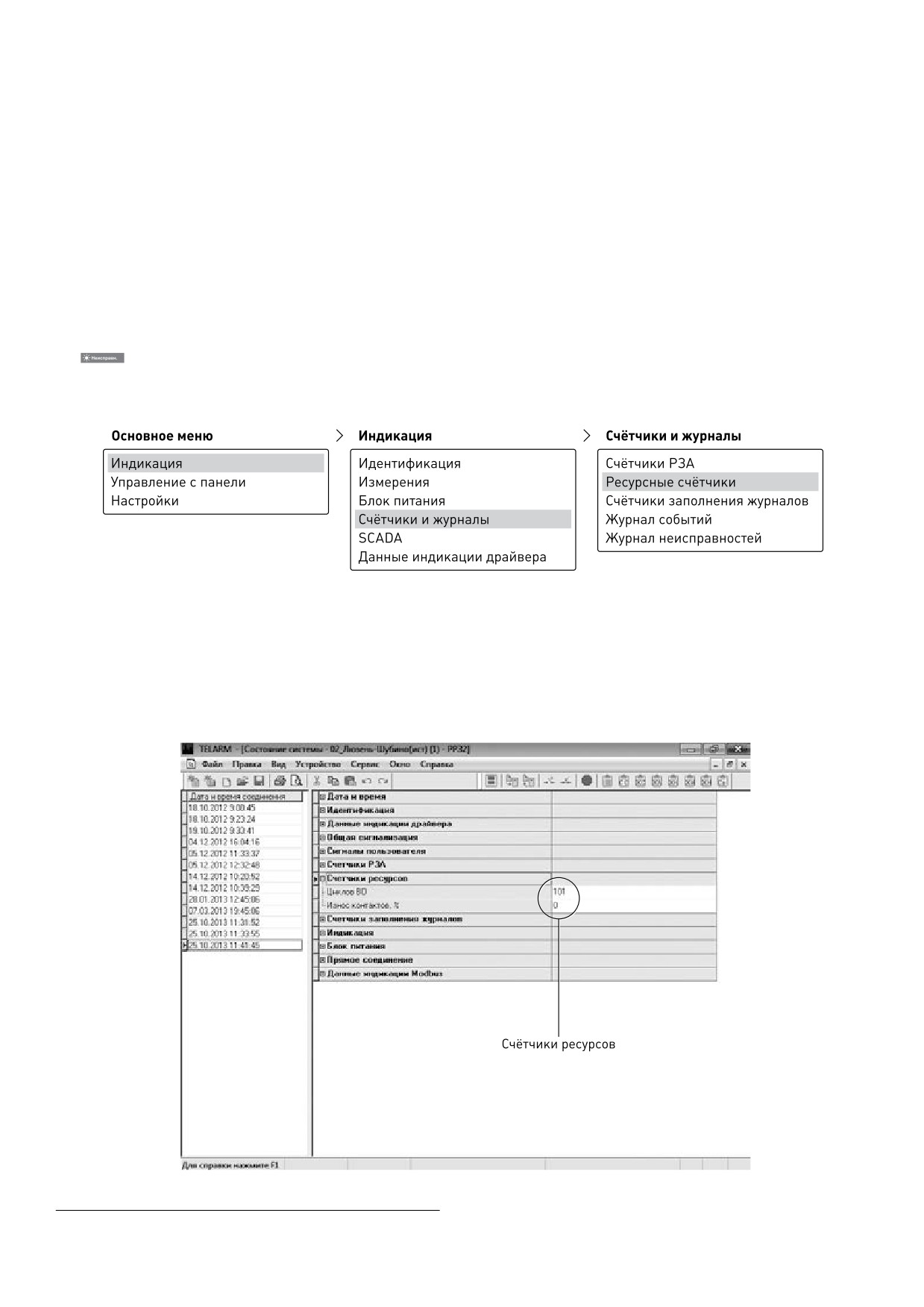

Рис. 5.5. Ресурсные счётчики с панели управления
Для просмотра остаточного ресурса из TELARM Basic/Dispatcher требуется запросить «Состояние системы»(см. п. 4.2.3.3).
Открыть «Счётчики ресурсов» (см. Рис. 5.6).
Рис. 5.6. Контроль остаточного ресурса из TELARM Basic/Dispatcher
20 Показывает общее количество выполненных циклов «ВО».
21 Износ контактов определяется уровнем отключаемых токов за время эксплуатации реклоузера.
65
При выработке ресурса необходимо обратиться в бли-
5.3.3. Контроль заполнения журналов
жайший региональный технико-коммерческий центр «Тав-
Просмотр заполнения журналов с панели управления
рида Электрик» для замены коммутационного модуля.
(см. Рис. 5.7).

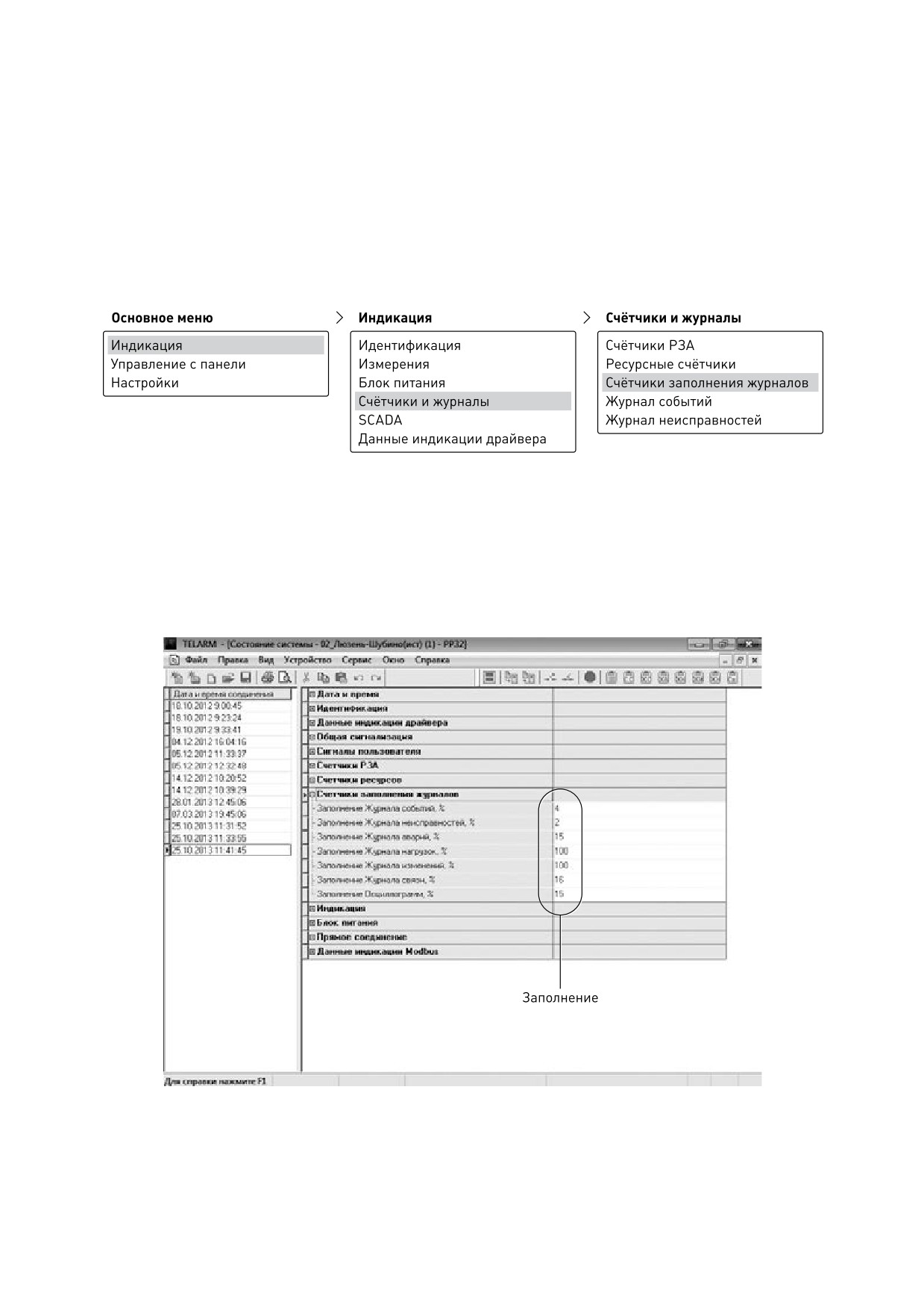

Рис. 5.7. Просмотр заполнения журналов с панели управления
Для просмотра заполнения журналов из TELARM Basic/Dispatcher требуется запросить «Состояние системы», выполнить
команду «Устройство/Запросить состояние системы» (см. п. 5.3.2).
Открыть «Счётчики заполнения журналов» (см. Рис. 5.8).
Рис. 5.8. Просмотр заполнения журналов из TELARM Basic/Dispatcher
66
Руководство по эксплуатации
5.4. Замена оборудования
——
отсоединить плату термодатчика и провода от отри-
цательного контакта аккумуляторной батареи;
5.4.1. Замена аккумуляторной батареи
Замену аккумуляторной батареи рекомендуется произ-
——
отсоединить провода от положительного контакта
водить один раз в десять лет со дня ввода реклоузера в
аккумуляторной батареи;
эксплуатацию.
——
снять батарейный прижим (открутить 4 винта, до
Аккумуляторная батарея установлена в нижней части
конца не выкручивать);
шкафа управления (см. Рис. 5.9). Для её замены необходи-
——
извлечь батарею;
мо открыть внешнюю и внутреннюю дверцы шкафа управ-
ления.
——
установить новую аккумуляторную батарею;
Порядок замены аккумуляторной батареи:
——
подключение и включение аккумуляторной батареи
выполнить в обратной последовательности.
——
отключить выключатель аккумуляторной батареи;
Рис. 5.9. Замена аккумуляторной батареи
6. ТЕКУЩИЙ РЕМОНТ
Реклоузер TER_Rec35_Smart1_Sub7 не требует проведения капитальных, средних и текущих ремонтов.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
И ЗАМЕНА ОТКАЗАВШЕГО ОБОРУДОВАНИЯ
7.1. Гарантийные обязательства
7.2. Замена отказавшего оборудования
Гарантийные обязательства выполняются при условии
7.2.1. Общая информация
сохранности пломб и соблюдения требований настоящего
Внимание! При выходе из строя компонента реклоузера
Руководства по эксплуатации во время эксплуатации.
необходимо обратиться в ближайший региональный тех-
нико-коммерческий центр «Таврида Электрик» для под-
Гарантийный срок хранения и эксплуатации изделия
тверждения отказа.
указан в паспорте.
67
Замена оборудования (см. Таблицу 7.1) вследствие вы-
представителем эксплуатирующей организации при со-
хода из строя должна производиться в присутствии инже-
гласовании порядка производства работ с инженером СГО
нера сервисно-гарантийногоотдела (СГО) регионального
«Таврида Электрик».
технико-коммерческого центра «Таврида Электрик» или
Таблица 7.1. Возможности по демонтажу и монтажу компонентов реклоузера представителями эксплуатирую-
щей организации при согласовании с инженером сервисно-гарантийного отдела «Таврида Электрик»
Компонент
Демонтаж
Монтаж
Коммутационный модуль
+
+
Шкаф управления (целиком)
-
-
Соединительное устройство
+
+
Ограничитель перенапряжений
+
+
Трансформатор собственных нужд
+
+
Оборудование связи
-
-
Блок управления, панель управления
-
-
Вышедшие из строя элементы реклоузера заменяются
——
отсоединить провода (шины) от главной цепи комму-
аналогичными. Оборудование для замены предоставляет-
тационного модуля;
ся региональным технико-коммерческим центром «Таври-
——
отсоединить провода (шины) от ограничителей пере-
да Электрик».
напряжений;
Условия предоставления оборудования определяются
——
закрепить стропы таким образом, чтобы при подъ-
действующими на момент выхода из строя гарантийными
ёме/опускании не было соприкосновения строп с элемен-
обязательствами.
тами коммутационного модуля и ОПН.
Замена оборудования должна производиться с соблю-
——
опустить реклоузер на землю.
дением техники безопасности, выполнением организаци-
онных и технических мероприятий по производству работ.
Перед выполнением работ требуется:
——
отключить реклоузер;
——
отключить выключатели оперативного питания;
——
отключить выключатель аккумуляторной батареи.
7.2.2. Демонтаж реклоузера
Внимание! Процедура монтажа и наладки описана в
«Инструкции по монтажу и пусконаладке». Демонтаж ре-
клоузера производится в порядке, обратном монтажу.
Для демонтажа требуется подъёмный кран или бортовой
манипулятор. Демонтаж реклоузера TER_Rec35_Smart1_
Sub7 производится в следующей последовательности:
——
отсоединить кабель питания шкафа управления от
трансформатора собственных нужд (если установлен) (см.
Рис. 7.1);
——
отсоединить провода заземления;
——
отсоединить соединительное устройство от коммута-

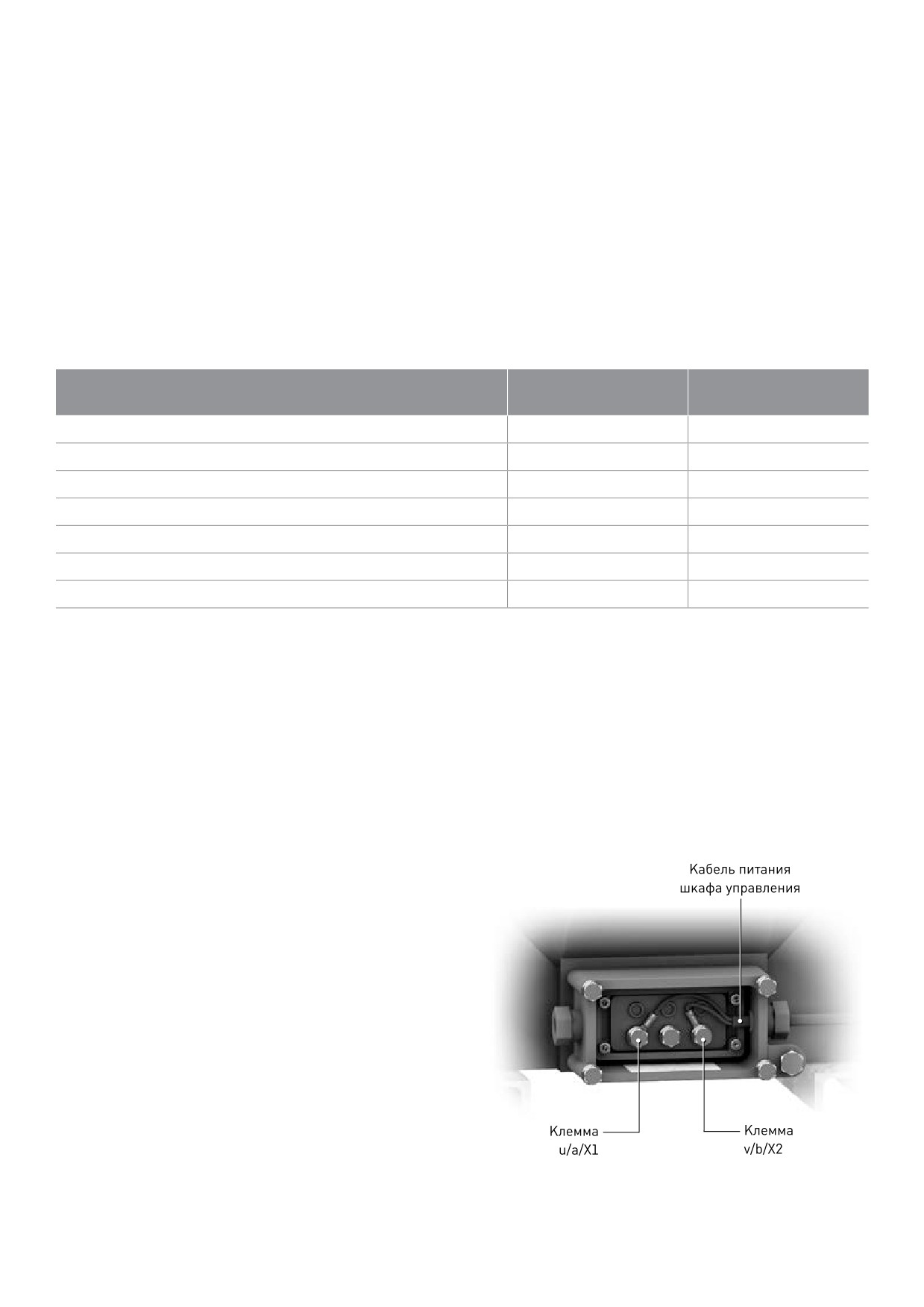

Рис. 7.1. Вторичные цепи трансформатора собственных нужд
ционного модуля и шкафа управления;
68
Руководство по эксплуатации
7.2.3. Замена коммутационного модуля
——
выкрутить 2 болта М12х30 из основания коммутаци-
Порядок замены коммутационного модуля:
онного модуля со стороны кольца ручного отключения (см.
Рис. 7.3);
——
выкрутить 4 болта М12х30 из основания коммутаци-
онного модуля со стороны встроенных датчиков (см. Рис.
——
вынуть неисправный коммутационный модуль;
7.2);
——
установить и закрепить исправный коммутационный
модуль (момент затяжки болтов не более 40 Н•м).

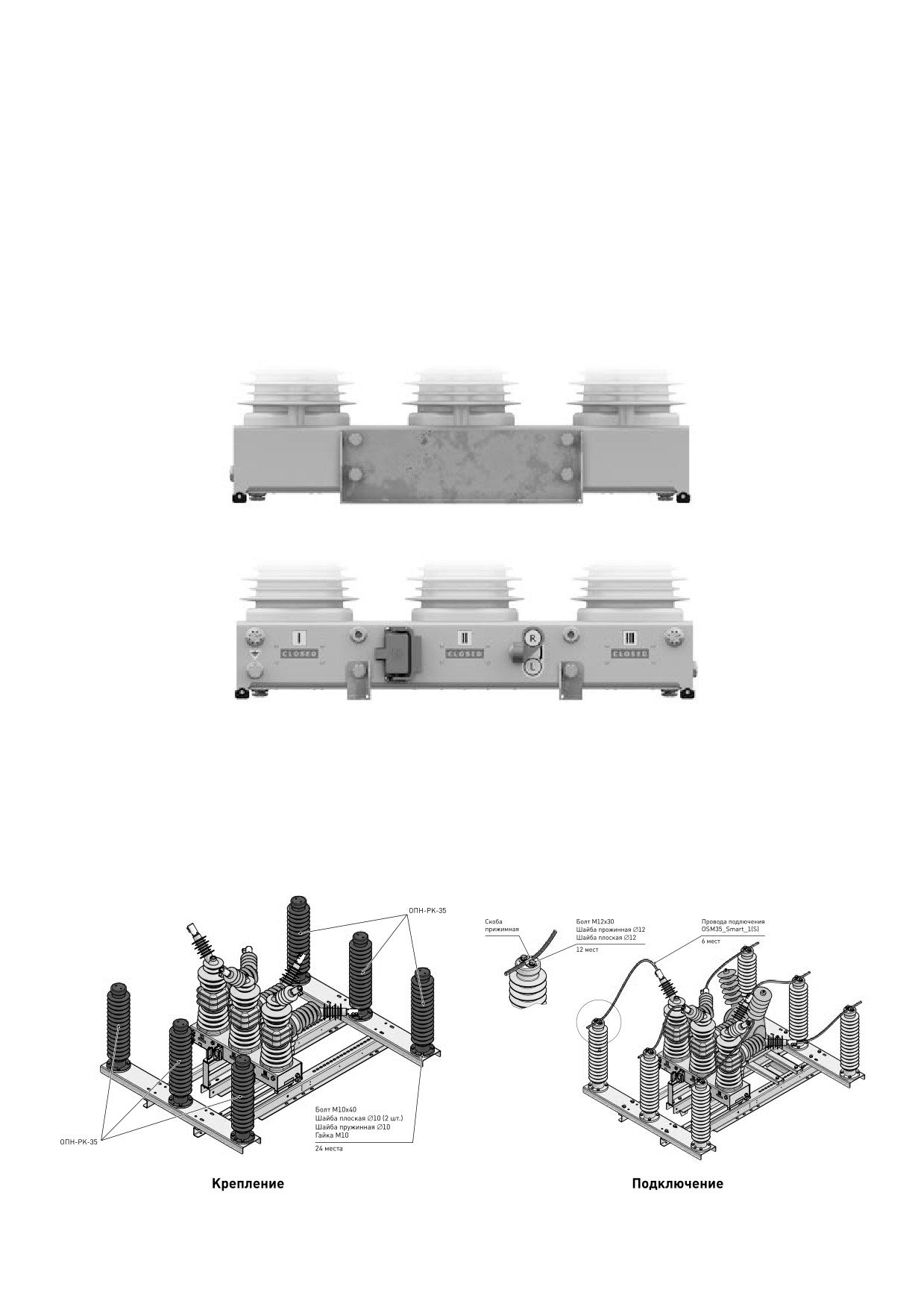

Рис. 7.2. Крепление коммутационного модуля со стороны встроенных датчиков
Рис. 7.3. Крепление коммутационного модуля со стороны кольца ручного отключения
Необходимо исключить возможность оставления посто-
——
отсоединить и демонтировать неисправный ОПН;
ронних предметов на основании коммутационного модуля
——
установить и подключить исправный ОПН (момент
(крепёжные детали, инструмент и т.п.).
затяжки не более 30 Н•м).
7.2.4. Замена ограничителей перенапряжений
Крепление и подключение ОПН показано на рис. 7.4.
Последовательность действий при замене ОПН:
Рис. 7.4. Крепление и подключение ОПН
69
7.2.5. Замена трансформатора собственных нужд
——
вынуть неисправный трансформатор собственных
Порядок замены трансформатора собственных нужд:
нужд;
——
установить и закрепить исправный трансформа-
——
отсоединить провода от первичных цепей трансфор-
тор собственных нужд (момент затяжки болтов не бо-
матора собственных нужд;
лее 40 Н•м).
——
выкрутить 4 болта М12х60 из основания трансфор-
матора собственных нужд (см. Рис. 7.5);
Рис. 7.5. Крепление трансформатора собственных нужд
7.2.6. Замена соединительного устройства
——
отсоединить неисправное соединительное устрой-
Последовательность действий при замене соединитель-
ство от шкафа управлениязатем от коммутационного моду-
ного устройства:
ля;
——
подключить исправное соединительное устройство к
коммутационному модулю затем к шкафу управления.
8. УТИЛИЗАЦИЯ
Реклоузер TER_Rec35_Smart1_Sub7 не представляет опасности для окружающей среды и здоровья людей, не содержит
драгоценных металлов. После окончания срока службы утилизируется как бытовые отходы.
