РВА/TEL ВАКУУМНЫЙ РЕКЛОУЗЕР. ИНСТРУКЦИЯ ПО МОНТАЖУ И ПУСКОНАЛАДКЕ (Версия 1.2)
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
5
1.1. Общие сведения
5
1.2. Требования к уровню подготовки обслуживающего персонала
6
2. СПИСОК СОКРАЩЕНИЙ
7
3. ОПИСАНИЕ ПРОДУКТА
9
3.1. Реклоузер TER_Rec25_Al1_L5M
9
3.1.1. Конструкция
9
3.1.2. Структура условных обозначений
9
3.1.3. Технические характеристики
10
4. ОПИСАНИЕ КОМПОНЕНТОВ ПРОДУКТА
13

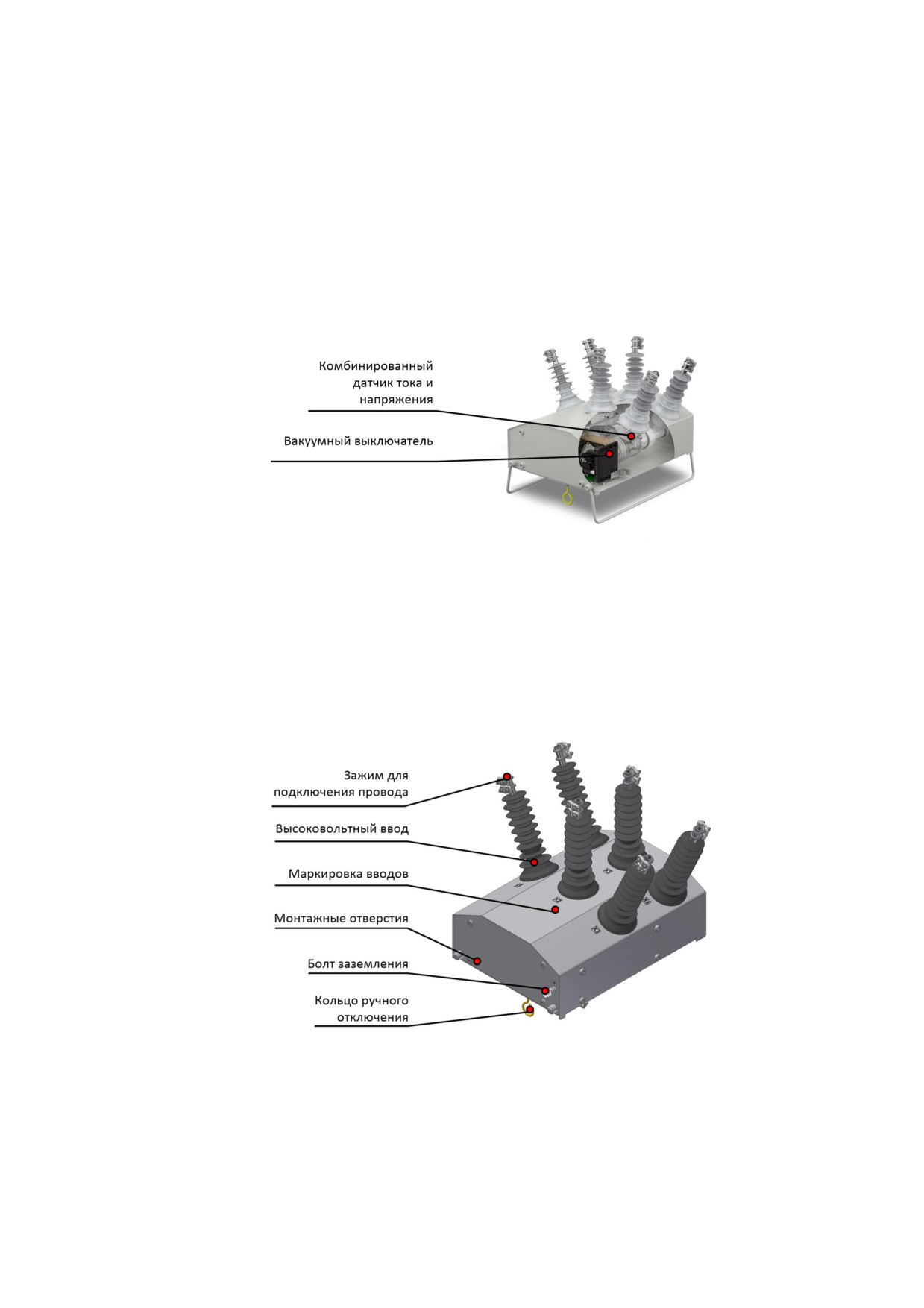

4.1. Коммутационный модуль OSM25_Al_1
13
4.1.1. Конструкция
13
4.1.2. Технические характеристики
14

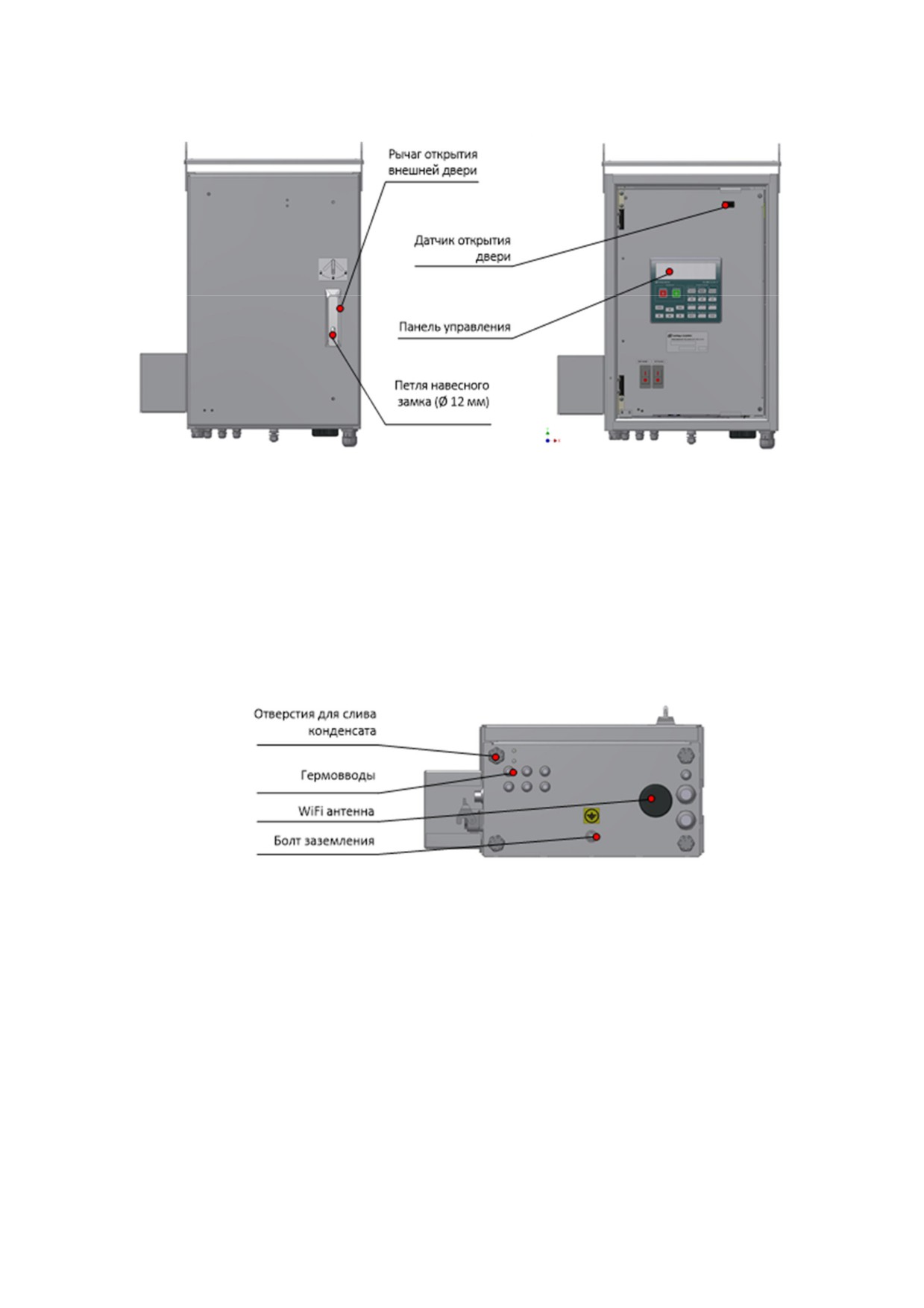

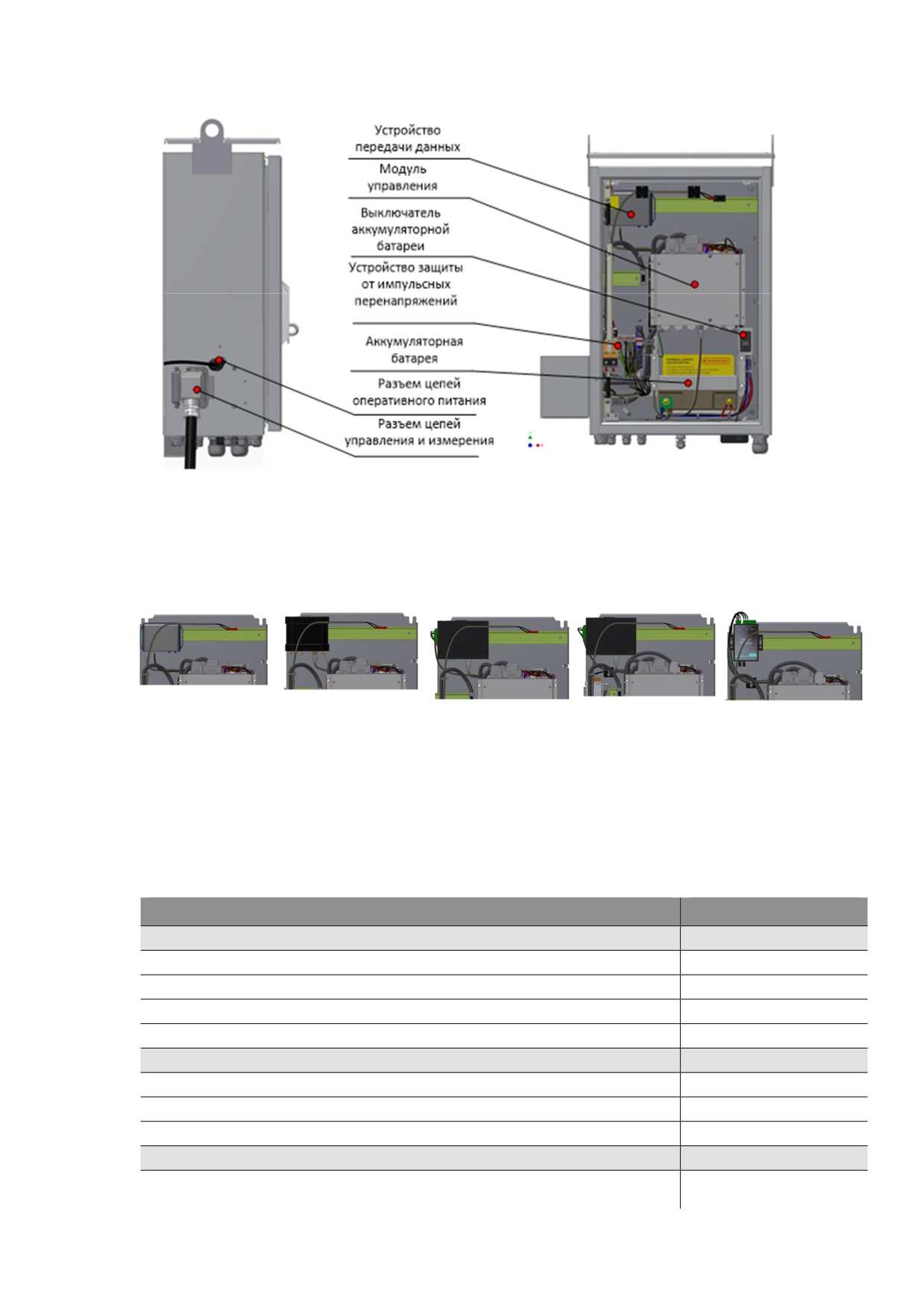

4.2. Шкаф управления RC7_4U
14
4.2.1. Конструкция
14
4.2.2. Технические характеристики
16
4.3. Соединительное устройство TER_RecUnit_Umbilical_7(6)
17
4.3.1. Конструкция
17
4.3.2. Технические характеристики
18
4.4. Модули управления СМ_15_4, СМ_15_5
18
4.4.1. Конструкция
18
4.4.2. Технические характеристики
20

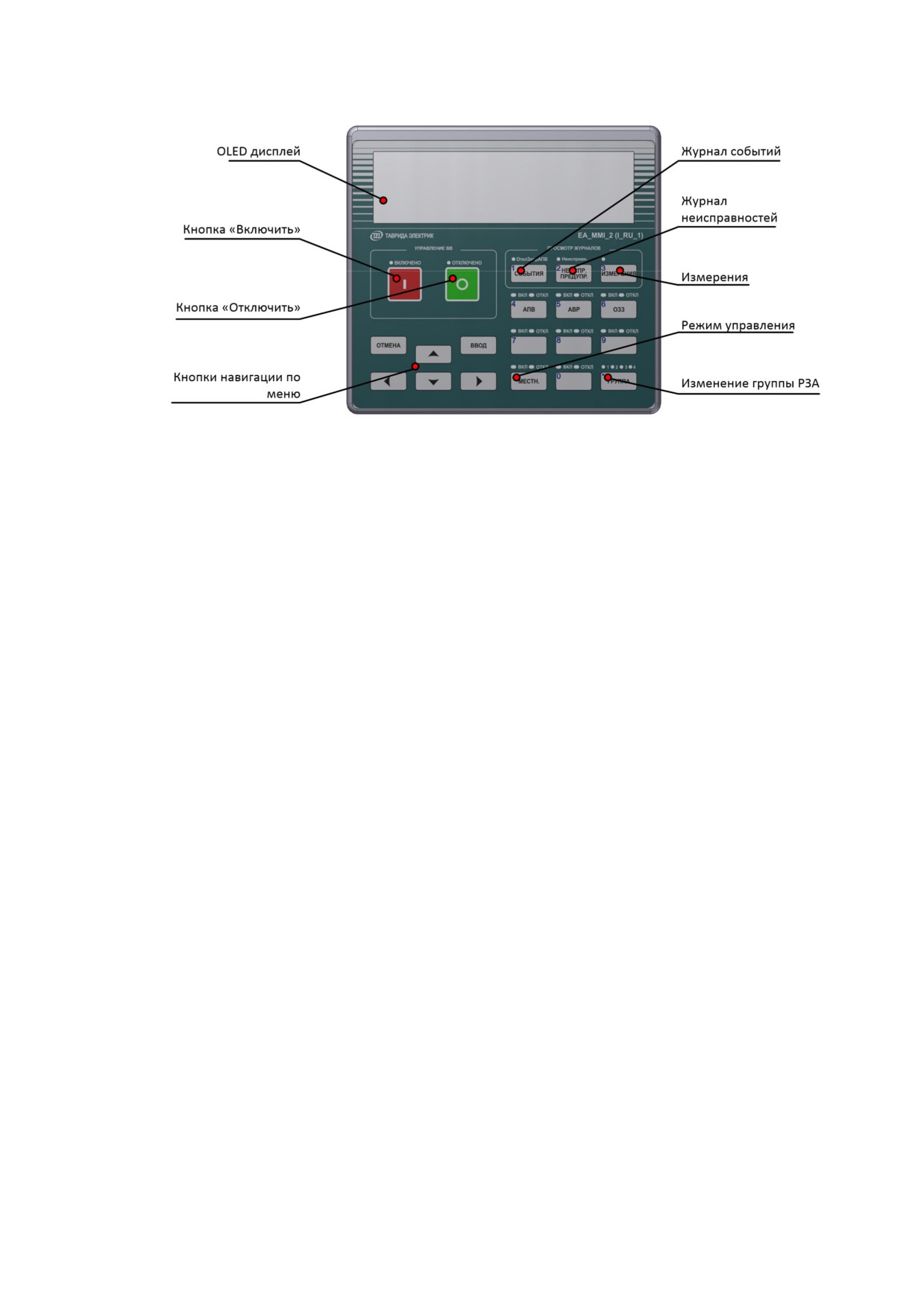

4.5. Панель управления
22

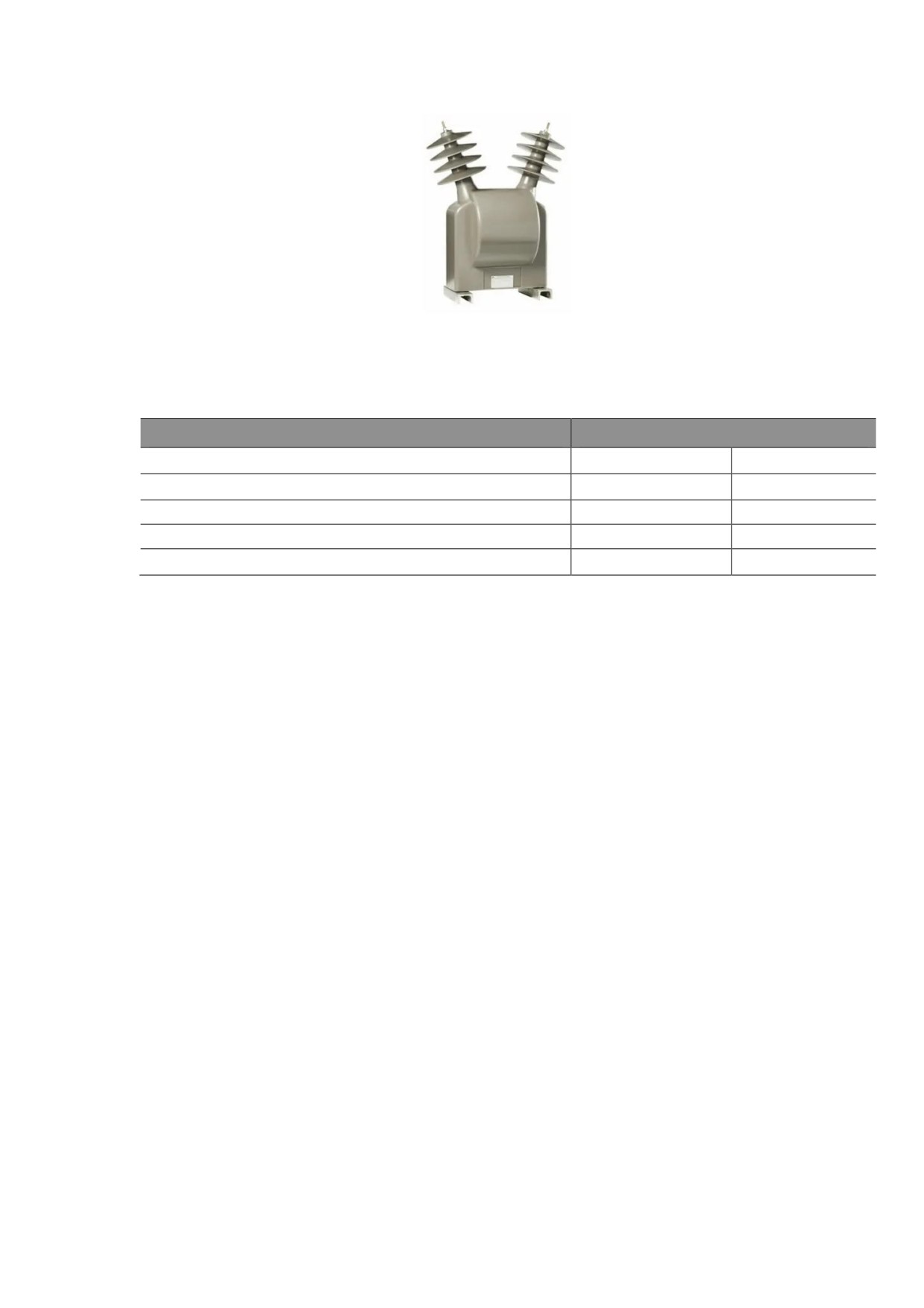

4.6. Трансформатор собственных нужд для сетей 15-20 кВ
24
4.7. TELARM Lite
25
4.8. Программное обеспечение для местного управления
26
5. ФУНКЦИОНАЛЬНОСТЬ
28
5.1. Защита и автоматика
28
5.2. Уставки
28
5.2.1. Системные уставки
28
5.2.1. Релейная защита и автоматика
30
5.3. Система измерения
37
5.4. Управление, передача данных
37
5.4.1. Описание интерфейсов
37
5.4.2. Поддержка 61850
38
5.5. Журналы
38
5.6. Осциллографирование
39
6. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
41
6.1. Оперативные переключения
41
6.1.1. Панель управления
41
6.1.2. TELARM Lite
41
6.1.3. Модуль дискретных входов/выходов
44
6.1.4. SCADA
44

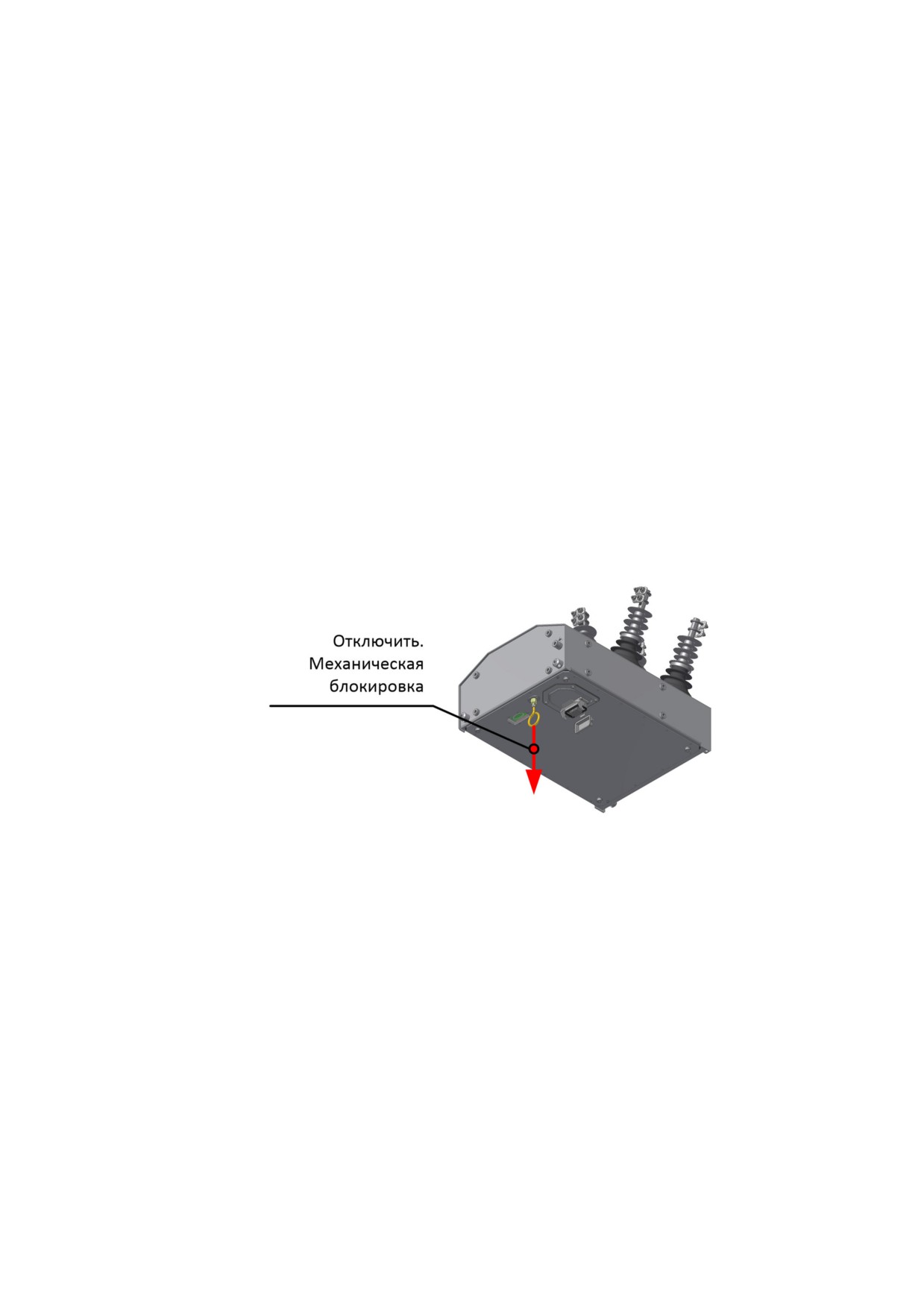

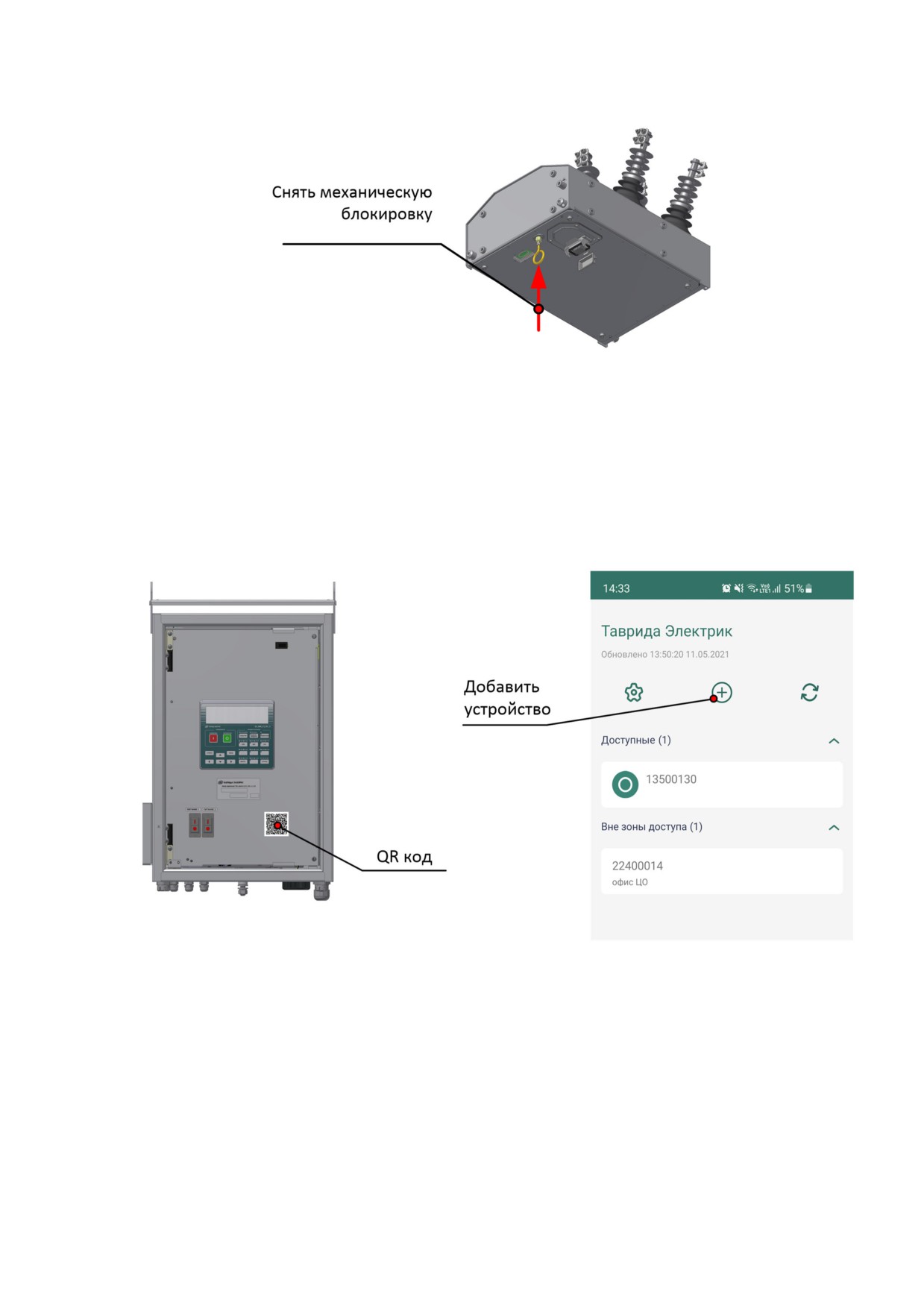

6.1.5. Ручное отключение, механическая блокировка
44
6.1.1. ПО для местного управления
45
6.2. Работа с журналами из TELARM Lite
46
6.2.1. Запрос журналов
46
6.2.2. Фильтр данных
46
6.2.3. Открытие журналов
47
6.3. Изменение настроек
48
6.3.1. Рекомендации по изменению настроек
48
6.3.2. Изменение настроек с панели управления
48

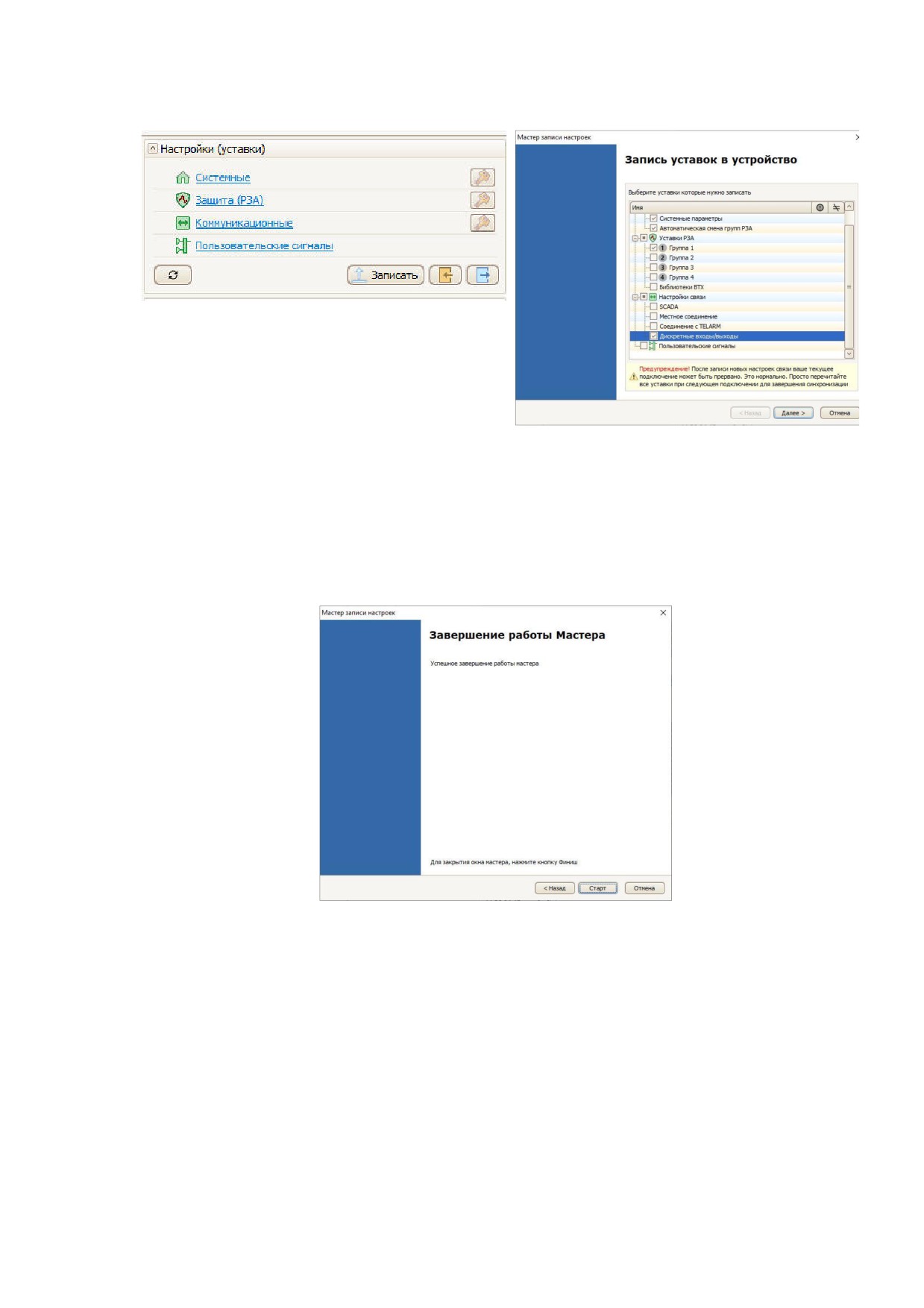

6.3.3. Изменение настроек из TELARM Lite
49
7. ОБСЛУЖИВАНИЕ
53
7.1. Сервисные операции с главными цепями
53
7.1.1. Общие требования
53
7.1.2. Особенности испытания изоляции переменным одноминутным напряжением
53
7.1.3. Особенности измерения переходного сопротивления
54
7.2. Сервисные операции с вторичными цепями
54
7.3. Проверки
54
7.3.1. Система диагностики неисправностей
54

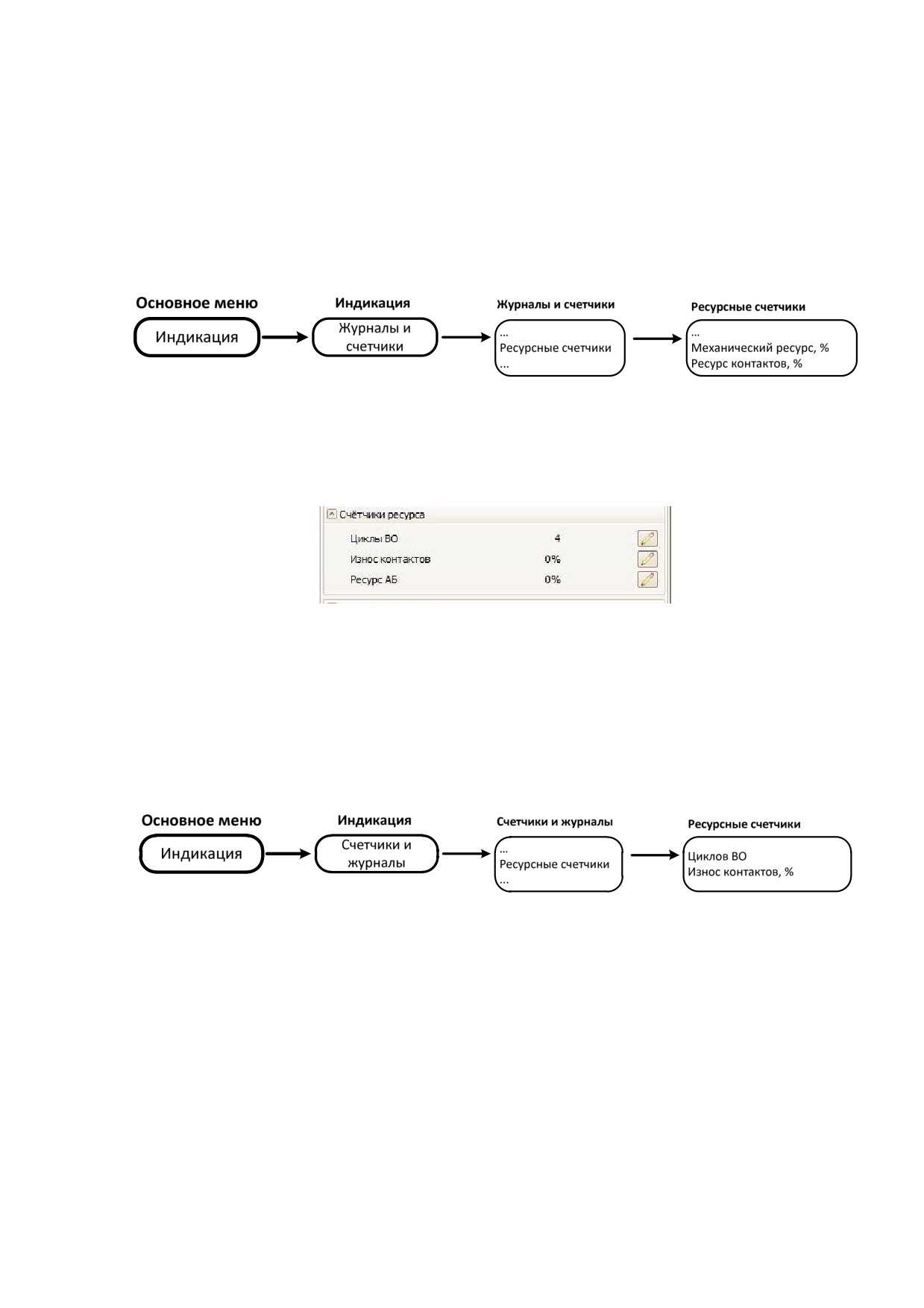

7.3.2. Контроль остаточного ресурса
55
7.3.3. Контроль заполнения журналов и их очистка
55
7.4. Замена аккумуляторной батареи
56
8. УСТРАНЕНИЕ НЕПОЛАДОК
57
8.1.1. Поиск неисправностей
57
8.1.2. Перечень возможных неисправностей главных цепей
57
8.1.3. Перечень возможных неисправностей вторичных цепей
58
9. УТИЛИЗАЦИЯ
60
10. РЕМОНТ
61
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
62
11.1. Гарантийные обязательства
62
11.2. Замена отказавшего оборудования
62

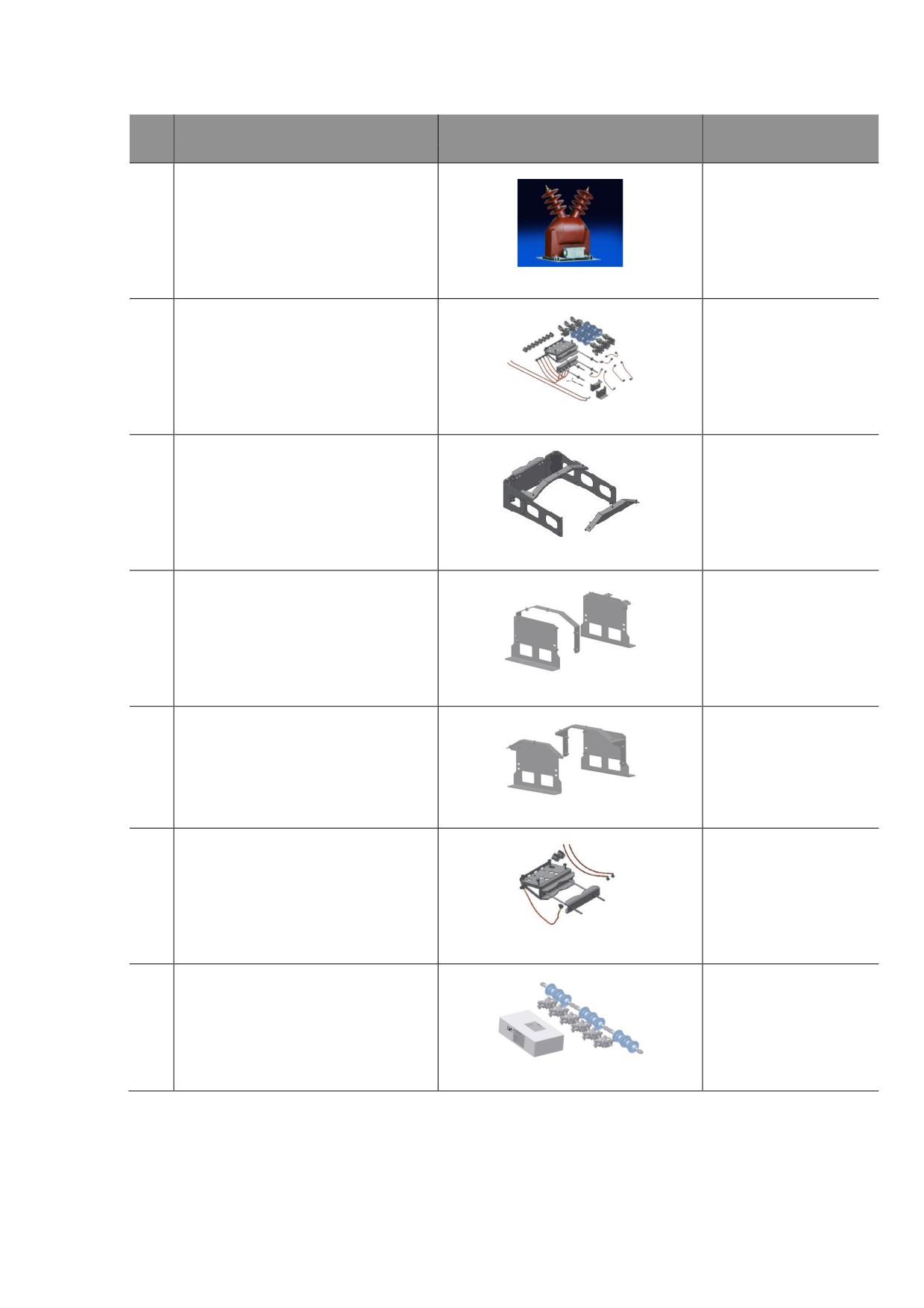

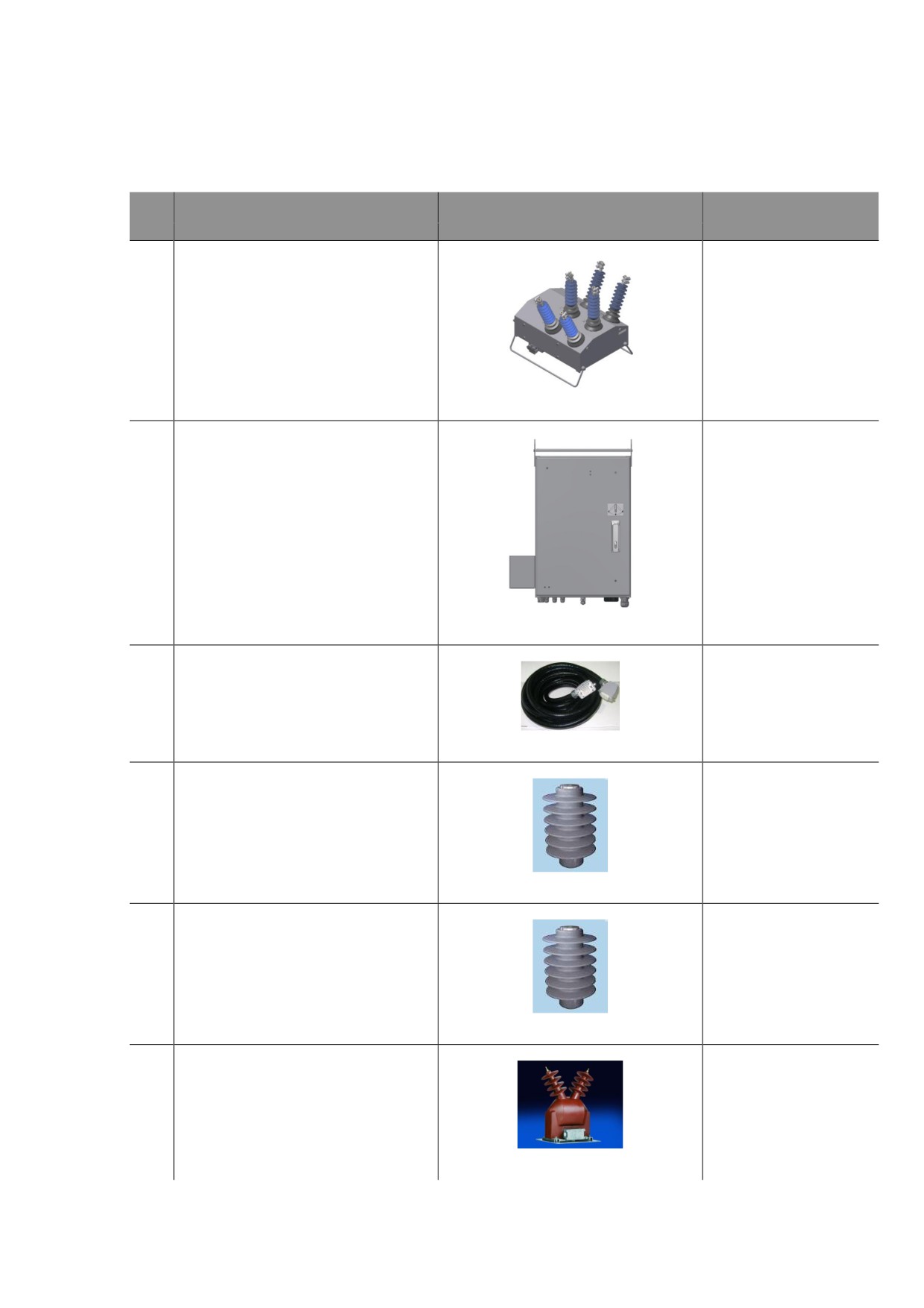

ПРИЛОЖЕНИЕ 1. СОСТАВ ПРОДУКТА
63
Реклоузер TER_Rec25_Al1_L5M
63
1. ВВЕДЕНИЕ
1.1. Общие сведения
Настоящее Руководство по эксплуатации разработано для реклоузера
TER_Rec25_Al1_L5M.
Реклоузер TER_Rec25_Al1_L5M предназначен для применения в воздушных
распределительных сетях трехфазного переменного тока с изолированной,
компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением
до 20 кВ в качестве автоматического пункта секционирования.

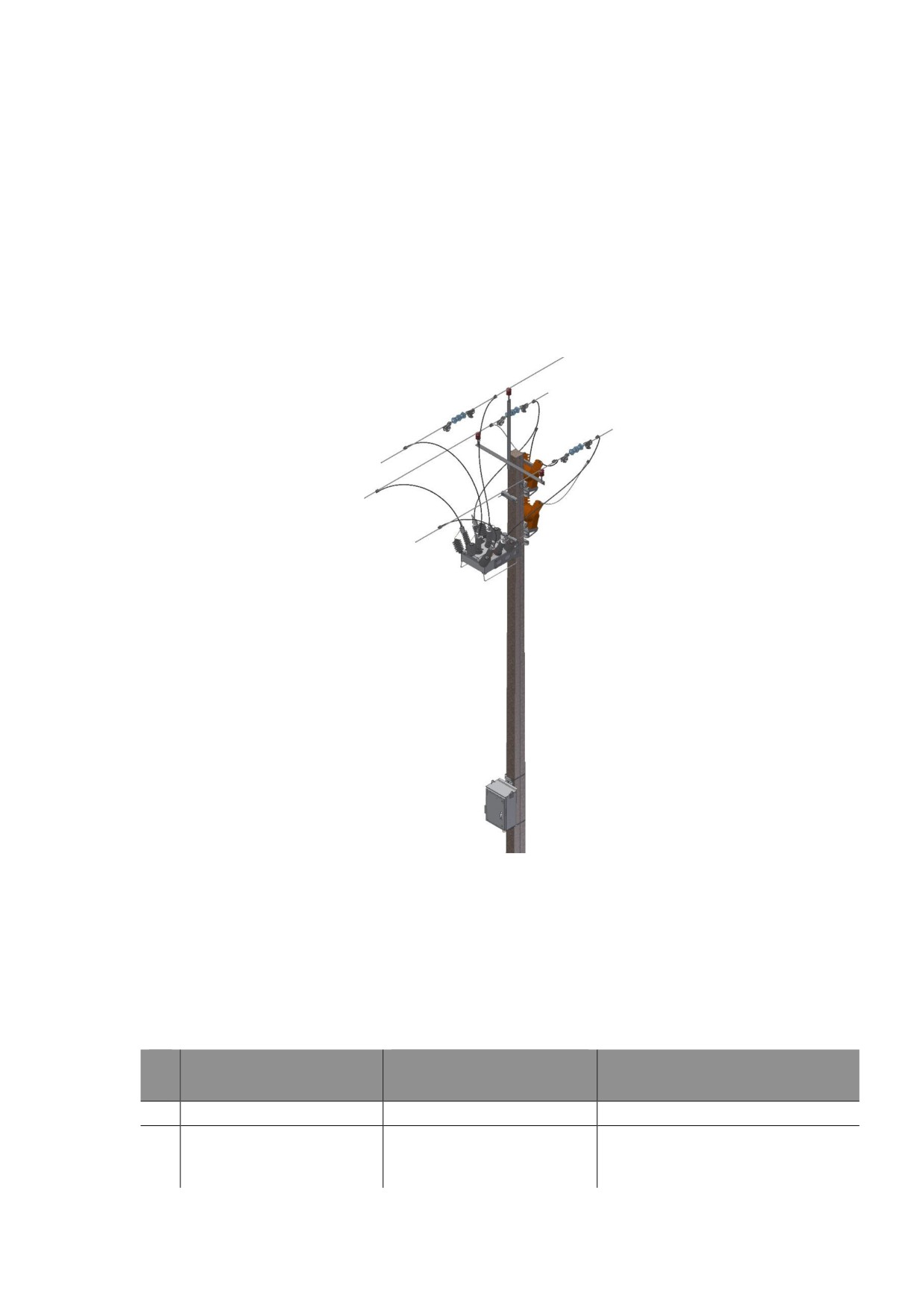

Общий вид реклоузера в эксплуатации показан на рис. 1.1.
Рис.1.1. Общий вид реклоузера TER_Rec25_Al1_L5M
Руководство по эксплуатации предназначено для изучения и использования оперативным
и оперативно-ремонтным персоналом.
Кроме Руководства по эксплуатации для TER_Rec25_Al1_L5M разработана следующая
документация:
Таблица 1.1. Перечень документации
№
Продукт
Наименование документа
Обозначение документа
п/п
1
Руководство по эксплуатации
TER_Rec25_Al1_L5M
TER_RecDoc_UG_10
TER_Rec15_Al1_L5M
2
Техническая информация
TER_Rec15_Al1_R5M
TER_RecDoc_PG_5
TER_Rec25_Al1_L5M
№
Продукт
Наименование документа
Обозначение документа
п/п
Инструкция по монтажу и
TER_Rec25_Al1_L5M
3
TER_RecDoc_HIG_10
пусконаладке
TER_Rec15_Al1_L5M
4
Альбом строительных решений
TER_Rec15_Al1_R5M
TER_RecDoc_SD_8
TER_Rec25_Al1_L5M
Руководство пользователя
TELARM Lite
5
TER_CSDoc_UG_2
TELARM Lite
TER_Rec15_Al1_L5M
6
Описание логики работы РЗА
TER_Rec15_Al1_R5M
TER_RecDoc_RPA_1
TER_Rec25_Al1_L5M
1.2. Требования к уровню подготовки обслуживающего персонала
К работе с реклоузером TER_Rec25_Al1_L5M допускается оперативный и оперативно-
ремонтный персонал, изучивший настоящее Руководство по эксплуатации.
При необходимости обучение оперативного и оперативно-ремонтного персонала
проводится после завершения пусконаладочных работ.
Внеочередное обучение
производится по требованию Заказчика сотрудниками региональных представительств
компании «Таврида Электрик».
2. СПИСОК СОКРАЩЕНИЙ
СМ (Control Module) — модуль управления.
MMI (Man — Machine Interface) — интерфейс человек — машина.
OSM (Outdoor Switching Module) — коммутационный модуль наружной установки.
SCADA (Supervisory Control and Data Acquisition) — система диспетчерского управления и
сбора данных.
TD - независимая характеристика срабатывания релейной защиты.
TEL I - конфигурируемая характеристика срабатывания релейной защиты.
АВР — автоматический ввод резерва.
АПВ — автоматическое повторное включение.
АЧР — автоматическая частотная разгрузка.
ВДК — вакуумная дугогасительная камера.
ВН — высшее напряжение.
ВО — цикл включения-отключения реклоузера.
ДЗТ — дифференциальная защита трансформатора.
ЗЗЗ — токовая защита от коротких замыканий на землю.
ЗМН — защита от минимального напряжения.
КН — контроль напряжения.
ЛЗТ — логическая защита трансформатора.
ЛЗШ — логическая защита шин.
МВ — масляный выключатель.
МДВВ — модуль дискретных входов / выходов.
Моноблок — конструкция, состоящая из монтажного комплекта, на котором смонтированы
коммутационный модуль, ограничители перенапряжения и трансформатор собственных
нужд.
МТЗ — максимальная токовая защита.
НН — низшее напряжение.
ОДКЗ — отделитель и короткозамыкатель.
ОЗЗ — защита от однофазных замыканий на землю.
ОЗЗнп — защита от однофазных замыканий на землю, основанная на контроле проводимости
нулевой последовательности.
ОПН — ограничитель перенапряжений нелинейный.
ОПУ — общеподстанционный пункт управления.
ОРУ — открытое распределительное устройство.
ПСН — предохранители стреляющего типа.
ПУ — панель управления.
ПУЭ — правила устройства электроустановок.
РЗА — релейная защита и автоматика.
СВ — секционный выключатель.
СН — среднее напряжение.
СУ — соединительное устройство.
ТСН — трансформатор собственных нужд.
УРОВ — устройство резервирования отказа выключателя.
УС — устройство связи.
УЗИП — устройство защиты от импульсных перенапряжений.
ЧАПВ — АПВ после частотной разгрузки.
3. ОПИСАНИЕ ПРОДУКТА
3.1. Реклоузер TER_Rec25_Al1_L5M
3.1.1. Конструкция
Реклоузер состоит из основных компонентов:
• коммутационный модуль OSM25_Al_1;
• шкаф управления RC7;
• соединительное устройство.
Для оперативного питания используются трансформаторы собственных нужд. Крепление
компонентов реклоузера к стойке линии электропередачи выполняется с помощью
монтажного комплекта.

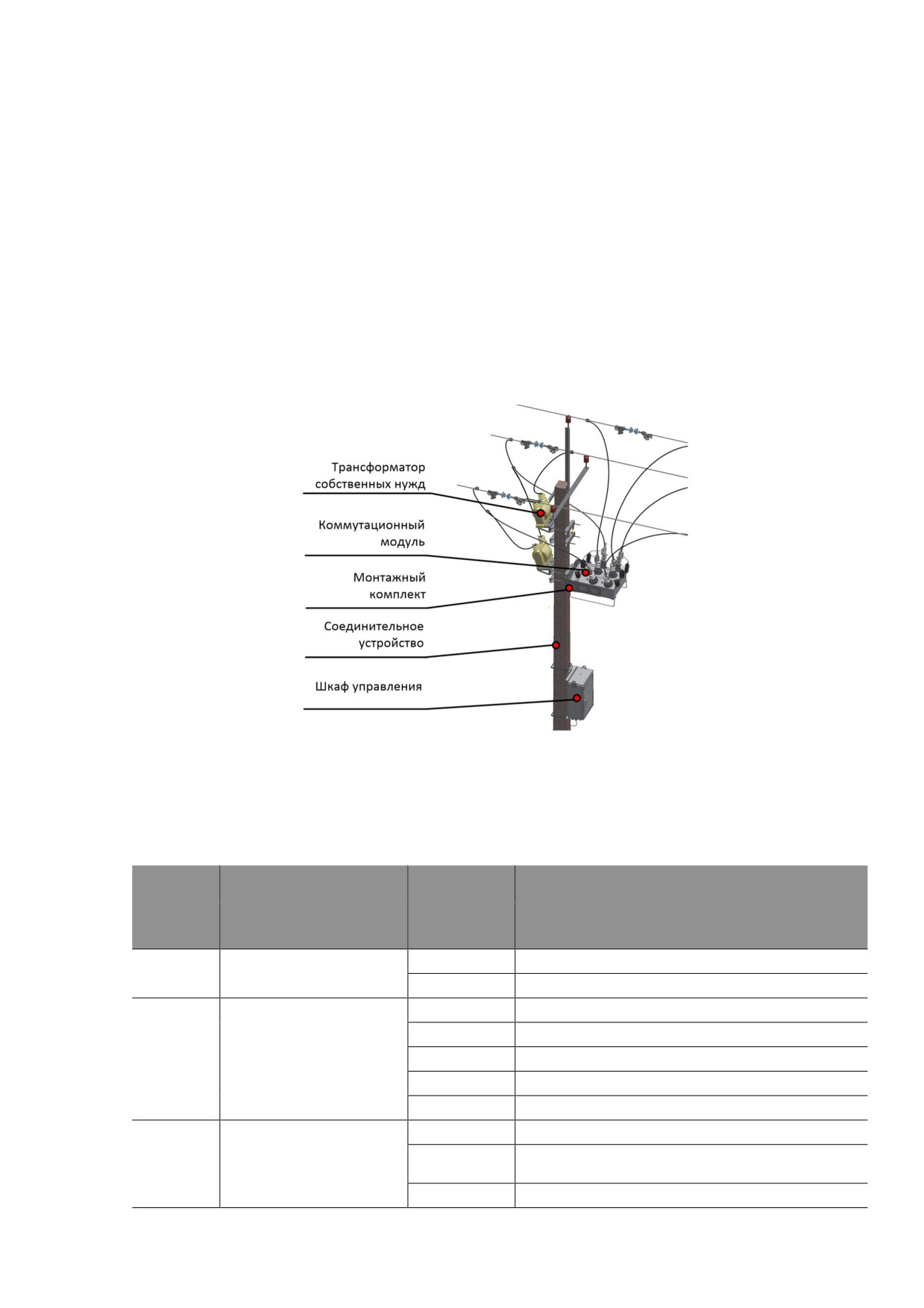

Рис.3.1. Реклоузер TER_Rec25_Al1_L5M
3.1.2. Структура условных обозначений
Таблица 3.1. Структура условных обозначений TER_Rec25_Al1_L5M
Значение
Параметр
Описание параметра
Допустимые состояния/описание
параметра
1
Поставляются 6 ОПН 20 кВ
Par1
Ограничители напряжений
2
Поставляются 6 ОПН 15 кВ
0
Не поставляется
1
Поставляется 1 ТСН 15/127
Трансформаторы
Par2
2
Поставляется 2 ТСН 15/127
собственных нужд
3
Поставляется 1 ТСН 20/127
4
Поставляется 2 ТСН 20/127
0
На стойку типа СВ, круглую стойку диаметром до 270мм.
На стойку типа СВ, круглую стойку диаметром до 270мм с
Par3
Способ установки
1
комплектом для врезки разъединителя в линию.
2
На плоскость
Значение
Параметр
Описание параметра
Допустимые состояния/описание
параметра
0
Модуль управления СМ_15_4(220_4)
Par4
Тип модуля управления
1
Модуль управления СМ_15_5(220_4)
0
Роутер для протокола IEC 60870-5-104
1
Роутер с конвертером протоколов 61850
Par5
Устройство передачи данных
2
Преобразователь в ВОЛС (SFP слот), IEC 60870-5-104
3
Преобразователь в ВОЛС (SFP слот), Modbus TCP
4
Преобразователь в ВОЛС, дискретное управление
0
Не поставляется
Par6
Антенна
1
Антенна с круговой диаграммой направленности 15 дБ
0
Не поставляется
Par6
Разъединитель
1
Поставляется разъединитель 1 шт.
0
Не поставляется
Поставляется «Таврида Электрик» с привлечением
Par8
Услуга ПИР
S
субподрядной организации
T
Поставляется «Таврида Электрик»
0
Не поставляется
Поставляется «Таврида Электрик» с привлечением
Par9
Услуга СМР
S
субподрядной организации
T
Поставляется «Таврида Электрик»
0
Не поставляется
Поставляется «Таврида Электрик» с привлечением
Par10
Услуга ПНР
S
субподрядной организации
T
Поставляется «Таврида Электрик»
3.1.3. Технические характеристики
Таблица 3.2. Технические характеристики реклоузера TER_Rec25_Al1_L5M
Параметр
Значение
Номинальное напряжение, кВ
20
Номинальный ток, А
630**
Номинальный ток отключения, кА
12,5
Ток термической стойкости, кА
12,5
Ток электродинамической стойкости, кА
32
Механический ресурс, операций В-О
30000
Коммутационный ресурс:
•
при номинальном токе, операций В-О
30000
•
при номинальном токе отключения, операций В-О
25
Время отключения :
•
от РЗА, мс, не более
50
•
от МДВВ (при tз=0), мс, не более
30
Время включения:
•
от РЗА, мс, не более
90
•
от МДВВ (при tз=0), мс не более
65
Параметр
Значение
Канал измерения тока
Рабочий диапазон частот, Гц
45-55
±4 (10-100А)
Относительная погрешность измерения фазного тока (во всем температурном диапазоне), %
±2,5 (100-12500А)
Максимальный измеряемый ток, кА
12,5
Канал измерения напряжения
Рабочий диапазон частот, Гц
45-55
Относительная погрешность измерения фазного напряжения (при температуре 20 °С), %
3
Температурный коэффициент, %/К
0,15
Максимальное измеряемое напряжение, кВ
28
Канал измерения тока нулевой последовательности
Относительная погрешность измерения фазного тока (при температуре 20 °C), %
0,5
Дополнительная температурная погрешность, %
-0,015·(t*-20)
Максимальный измеряемый ток, А
80
Условия эксплуатации
Климатическое исполнение
УХЛ 1
Верхнее/нижнее рабочее значение температуры, °С
+55/-60
Верхнее значение относительной влажности воздуха при температуре 25 °С,%
100
Допустимое значение скорости ветра в условиях отсутствия гололеда, м/с, не более
40
Допустимое значение скорости ветра в условиях обледенения проводов (толщина корки - 20
15
мм), м/с, не более
Наибольшая высота эксплуатации над уровнем моря, м
1000
Стойкость к внешним механическим факторам по ГОСТ 17516.1
М6
Примечание:
* t температура, при которой необходимо определить погрешность
** реклоузер может быть применен на ток до 800А по согласованию с изготовителем

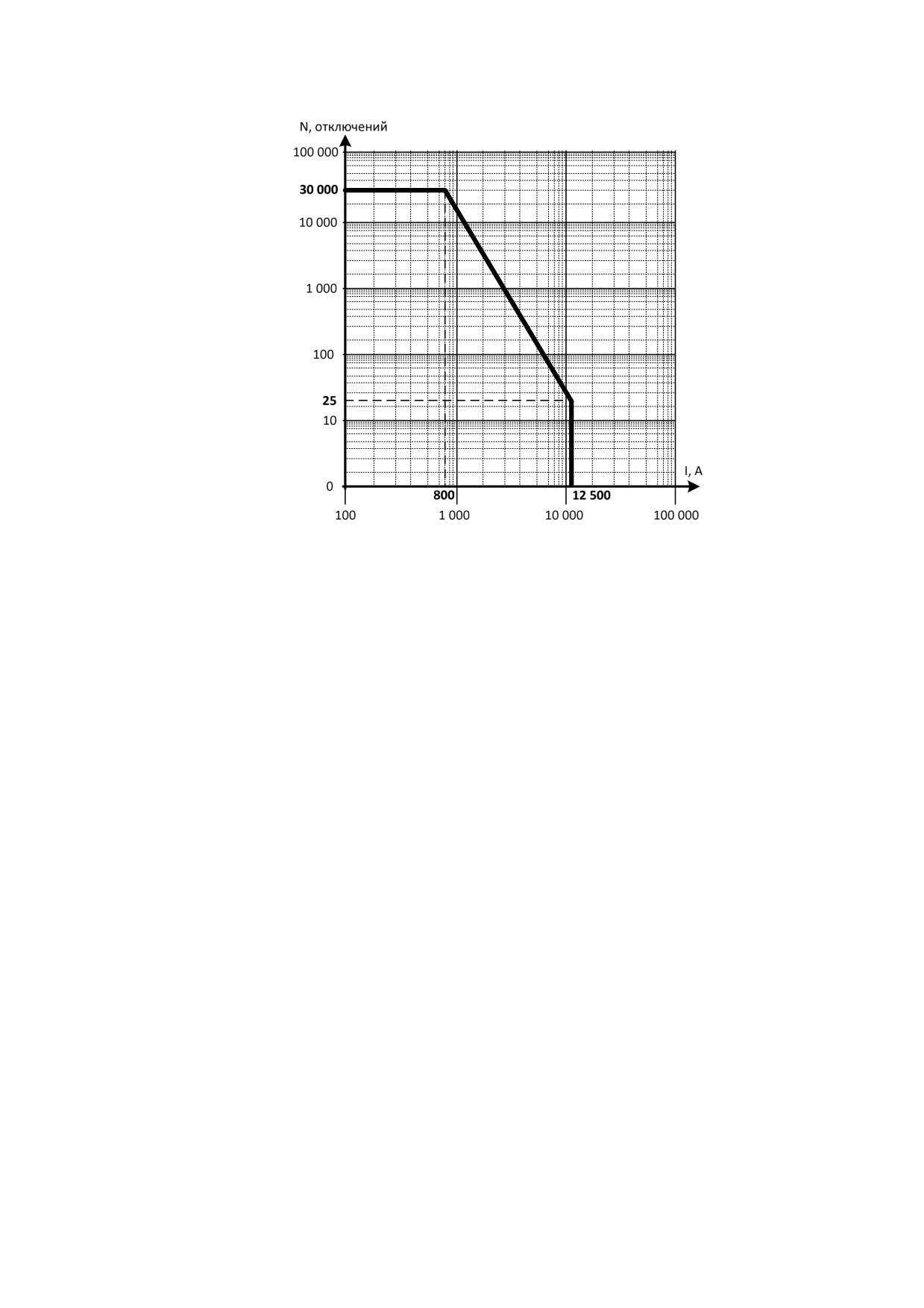

Рис.3.2. Диаграмма коммутационного ресурса TER_Rec25_Al1_L5M
4. ОПИСАНИЕ КОМПОНЕНТОВ ПРОДУКТА
4.1. Коммутационный модуль OSM25_Al_1
4.1.1. Конструкция
Коммутационный модуль OSM25_Al_1 состоит из вакуумного выключателя, размещенного
в корпусе из коррозионностойкого алюминиевого сплава. В высоковольтные вводы встроены
датчики тока и напряжения, которые вместе с модулем управления CM_15 образуют систему
измерения.
Рис.4.1. Разрез коммутационного модуля
Вводы коммутационного модуля имеют изоляцию из силиконовой резины. Корпус покрыт
слоем порошковой краски. Вводы маркируются
«X1X2X3» и
«X4X5X6». Маркировка
необходима для ориентации относительно источников питания, что обеспечивает
корректную работу направленных защит. На боковых и торцевых сторонах корпуса
располагаются монтажные отверстия, болт заземления.
Рис.4.2. Коммутационный модуль. Вид сбоку

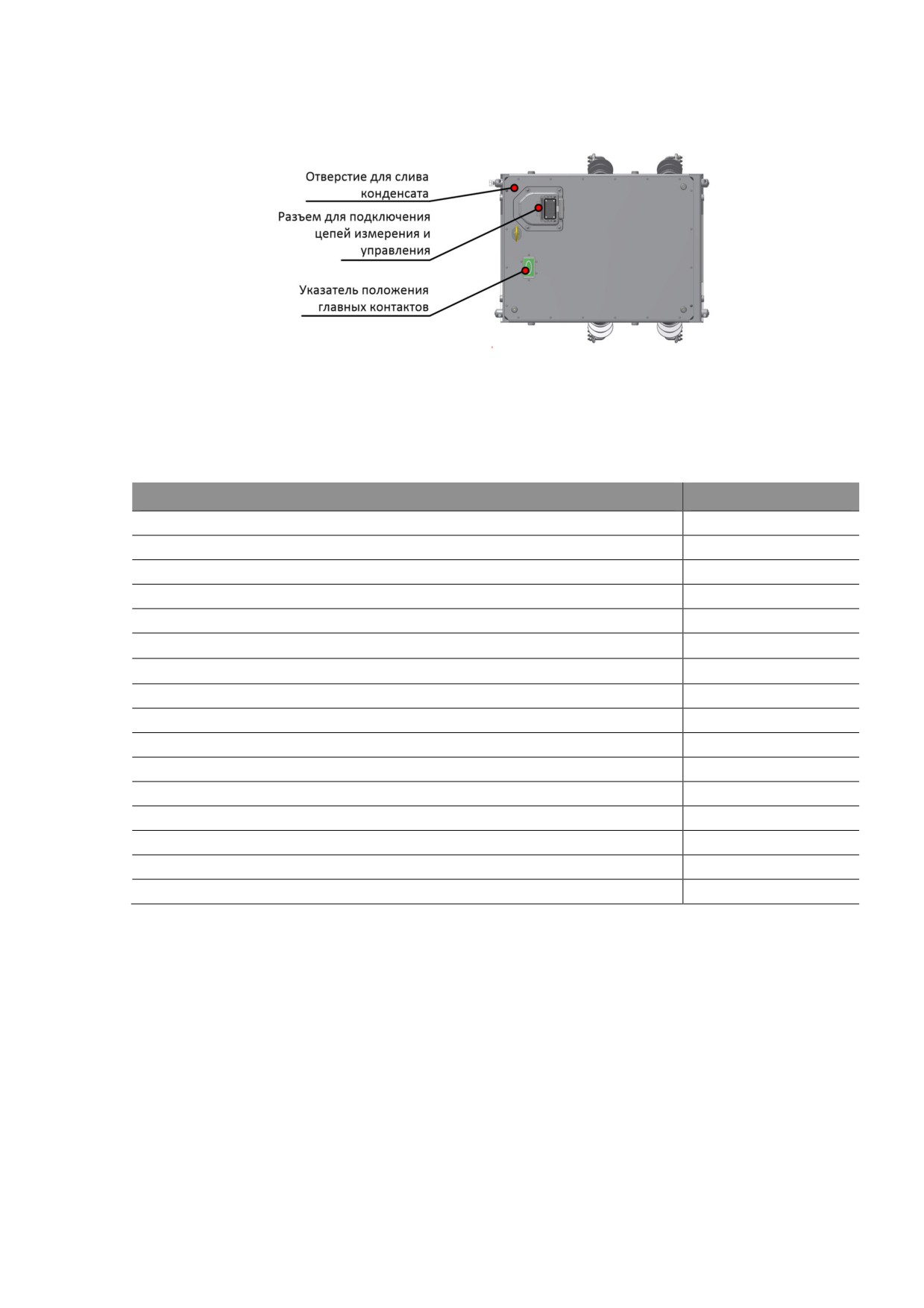

Снизу коммутационного модуля расположены:
• разъем для подключения соединительного устройства;
• кольцо ручного отключения;
• указатель положения главных контактов;
• отверстия для слива конденсата.
Рис.4.3. Коммутационный модуль. Вид снизу
4.1.2. Технические характеристики
Таблица 4.1. Технические характеристики OSM25_Al_1
Параметр
Значение
Номинальное напряжение, кВ
20
Номинальный ток, А
630*
Номинальный ток отключения, кА
12,5
Механический ресурс, операций В-О
30000
Коммутационный ресурс:
•
при номинальном токе, операций В-О
30000
•
при номинальном токе отключения, операций В-О
25
Собственное время отключения OSM, мс, не более
15
Собственное время включения OSM, мс, не более
50
Испытательное напряжение грозового импульса, кВ
125
Испытательное одноминутное напряжение промышленной частоты, кВ
65
Переходное сопротивление, мкОм, не более
95
Нормированное содержание апериодической составляющей, %
40
Степень защиты корпуса по ГОСТ 14254
IP65
Масса, кг, не более
72
Габариты, Ш х В х Г, мм, не более
750 x 750 x 760
* коммутационный модуль в составе реклоузера может быть применен на ток до 800А по согласованию с изготовителем
4.2. Шкаф управления RC7_4U
4.2.1. Конструкция
Шкаф управления выполнен из коррозионностойкого алюминиевого сплава, который
покрыт слоем порошковой краски. Шкаф имеет две двери: внешнюю и внутреннюю. На
внешней двери расположен рычаг для ее открытия/закрытия. В закрытом состоянии на рычаг
обеспечивается установка навесного замка.
Сверху шкафа расположены солнцезащитный козырек и монтажные рымы.
В открытом состоянии внешняя дверь имеет фиксатор, который препятствует ее закрытию.
На внутренней двери расположена панель управления.
Рис.4.4. Конструкция шкафа управления
В донной части шкафа управления располагаются:
• гермовводы для подключения внешних цепей;
• болт заземления;
• Wi-Fi антенна;
• отверстия для слива конденсата.
Рис.4.5. Шкаф управления. Вид снизу.
Оперативное питание шкафа подключается через штекерный разъем. В качестве
источников питания используются сухие силовые трансформаторы наружной установки,
подключаемые на линейное напряжение. Между источниками питания реализовано
автоматическое переключение.
Внутри шкафа управления расположены:
• аккумуляторная батарея;
• модуль управления СМ_15;
• устройство передачи данных.
Рис.4.6. Шкаф управления. Вид изнутри.
Тип устройства передачи данных определяется кодировкой реклоузера. Иллюстрация
возможных исполнений показана на Рис.4.7.
роутер для протокола
роутер с конвертером
преобразователь в
преобразователь в
преобразователь в
IEC 60870-5-104
протоколов 61850
ВОЛС (SFP слот), IEC
ВОЛС (SFP слот),
ВОЛС для дискретного
60870-5-104
Modbus TCP
управления
Рис.4.7. Варианты устройств передачи данных
4.2.2. Технические характеристики
Таблица 4.2. Технические характеристики шкафа управления
Параметр
Значение
Оперативное питание
Напряжение оперативного питания AC (переменный ток), В
127
Допустимое отклонение напряжения оперативного питания, %
±20
Потребляемая мощность, ВА, не более
20
Максимальная потребляемая мощность в режиме подготовки к включению, ВА, не более
80
Обогрев
Тип нагревателя
Полупроводниковый
Мощность нагревателя, ВА
20
Температура включения, С
-25
Система бесперебойного питания
Герметизированная,
Тип АКБ
свинцово-кислотная (AGM)
Параметр
Значение
Номинальное напряжение батареи, В
12
Номинальная ёмкость батареи, А·ч
26
Полный цикл заряда батареи, ч
24
Время работы от АКБ после пропадания оперативного питания (без устройства связи) при
30
НКУ, ч, не менее
Время работы от АКБ после пропадания оперативного питания (с устройством связи) при
24
НКУ, ч, не менее
Внешняя нагрузка
Мощность подключаемой внешней нагрузки, Вт
20
Напряжение питания внешней нагрузки, В
12
Характеристики гермовводов
Диаметр подключаемого кабеля 4,5-10 мм, шт.
7
Диаметр подключаемого кабеля 11-21 мм, шт.
2
Конструкция
Габаритные размеры, ШхВхГ, не более
550х750х300
Степень защиты корпуса по ГОСТ 14254
IP54
Масса, не более
40
4.3. Соединительное устройство TER_RecUnit_Umbilical_7(6)
4.3.1. Конструкция
Соединительное устройство предназначено для подключения коммутационного модуля к
шкафу управления. Соединительное устройство представляет собой гофрированную
металлическую трубку в полимерной оболочке. Внутри располагаются контрольные кабели.
Таблица 4.3. Карта сигналов
Разъем X1. Подключение со
Разъем X2. Подключение со
Назначение цепи
стороны OSM
стороны шкафа
39
5
Электромагнит 1
37
3
Электромагнит 2
29
13
Блок-контакт 1
22
9
Блок-контакт 2
2
42
Ia
9
41
Ia
5
40
Ib
12
33
Ib
Разъем X1. Подключение со
Разъем X2. Подключение со
Назначение цепи
стороны OSM
стороны шкафа
42
26
Ic
35
18
Ic
1
32
3I0
8
39
3I0
4
35
Ux1
7
34
Ux2
40
28
Ux3
11
27
Ux1
14
27
Ux2
33
27
Ux3
3
23
Ux4
6
30
Ux5
41
29
Ux6
10
22
Ux4
13
22
Ux5
34
22
Ux6
27
32
Земля
4.3.2. Технические характеристики
Таблица 4.4. Характеристики соединительного устройства
Параметр
Значение
Длина, м
6
Испытательное напряжение, кВ
0,5
Длительность приложения испытательного напряжения, мин
1
Сопротивление изоляции, МОм, не менее
5
4.4. Модули управления СМ_15_4, СМ_15_5
4.4.1. Конструкция
Модуль управления предназначен для:
• управления коммутационным модулем;
• реализации функций измерения токов, напряжений совместно с
комбинированными датчиками тока и напряжения в составе коммутационного
модуля;
• реализации функция РЗА;
• реализации функций передачи данных;
• управления и сигнализации через дискретные входы/выходы.
В шкаф управления могут устанавливаться два исполнения модулей управления:
1. СМ_15_4;
2. СМ_15_5.
CM_15_5 от СМ_15_4 отличается дополнительной платой МДВВ.
Модуль управления выполнен в алюминиевом корпусе. С лицевой стороны расположены
разъёмы для подключения внешних и внутренних цепей. С обратной противоположной
стороны расположен разъем Ethernet для подключения устройств передачи данных.

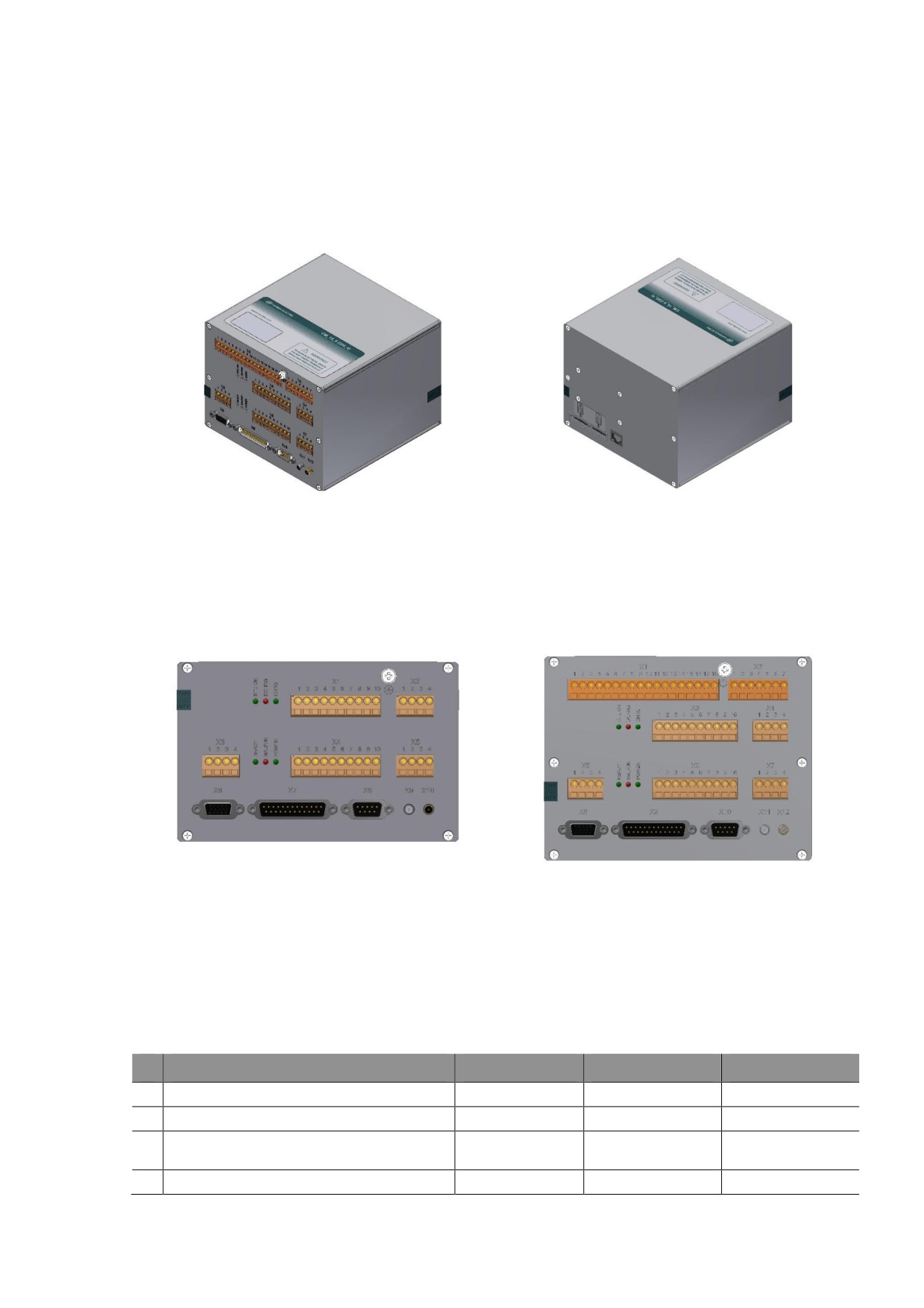

Внешний вид модуля управления приведен на Рис.4.9.
Вид со стороны лицевой панели
Вид с задней стороны
Рис.4.9. Внешний вид модуля управления СМ_15_5
Лицевые панели модулей управления с обозначением разъемов приведены на Рис.4.10
СМ_15_4
СМ_15_5
Рис.4.10. Обозначение разъемов
Назначение разъемов приведено в таблице 4.5. Назначение внешних цепей приведено в
таблице 4.6
Таблица 4.5. Назначение разъемов модулей управления
№
Наименование/назначение цепи
Тип разъема
СМ_15_4
СМ_15_5
1
Дискретные выходы
Внешние
-
X1
2
Дискретные входы типа «сухой контакт»
Внешние
-
X2
3
Подключение аккумуляторной батареи и
Внешние
X1
X3
внешнего устройства связи;
4
Оперативное питание;
Внутренний
X2
X4
№
Наименование/назначение цепи
Тип разъема
СМ_15_4
СМ_15_5
5
Подключение обмотки электромагнитного
Внутренний
X3
X5
привода вакуумного выключателя;
6
Дискретные выходы и входы типа «сухой
Внешние
X4
X6
контакт»
7
Подключение к сети оперативного питания;
Внутренний
X5
X7
8
Подключение панели управления;
Внутренний
X6
X8
9
Подключение измерительные цепей
Внутренний
X7
X9
10
Подключение внешних устройств связи (DB9)
Внешние
X8
X10
11
Подключение внешних антенн GSM и GPS.
Внешние
X9, X10
X11, X12
Таблица 4.6. Внешние цепи модулей управления
№
Наименование/назначение цепи
СМ_15_4
СМ_15_5
1
Дискретный выход 1
НР X4-1,X4-2
НР X6-1,X6-2
НЗ X4-3,X4-2
НЗ X6-3,X6-2
2
Дискретный выход 2
НР X4-8,X4-9
НР X6-8,X6-9
НЗ X4-10,X4-9
НЗ X6-10,X6-9
3
Дискретный выход 3
-
НР X1-3,X1-2
НЗ X1-3,X1-1
4
Дискретный выход 4
-
НР X1-6,X1-5
НЗ X1-6,X1-4
5
Дискретный выход 5
-
НР X1-9,X1-8
НЗ X1-9,X1-7
6
Дискретный выход 6
-
НР X1-11,X1-12
НЗ X1-11,X1-10
7
Дискретный выход 7
-
НР X1-15,X1-14
НЗ X1-15,X1-13
8
Дискретный выход 8
-
НР X1-18,X1-17
НЗ X1-18,X1-16
9
Дискретный вход 1
X4-5, X4-5
X6-4, X6-5
10
Дискретный вход 2
X4-6, X4-7
X6-6, X6-7
11
Дискретный вход 3
-
X2-1,X2-2
12
Дискретный вход 4
-
X2-1,X2-3
13
Дискретный вход 5
-
X2-1,X2-4
14
Дискретный вход 6
-
X2-1,X2-5
15
Дискретный вход 7
-
X2-1,X2-6
16
Дискретный вход 8
-
X2-1,X2-7
17
Внешнее устройство связи «+»
X1-1
X3-1
18
Внешнее устройство связи «-»
X1-2
X3-2
4.4.2. Технические характеристики
Таблица 4.7. Технические характеристики модулей управления
№
Параметр
СМ_15_4
СМ_15_5
Оперативное питание
1
Номинальная частота, Гц
50
50
2
Рабочий диапазон частот, Гц
45-65
45-65
№
Параметр
СМ_15_4
СМ_15_5
3
Тип оперативного тока
AC/DC
AC/DC
4
Диапазон рабочих напряжений, В
85-265
85-265
5
Время готовности после подачи питания, с, не более
10
10
6
Время сохранения работоспособности при отсутствии
оперативного питания, включая провалы напряжения, с, не
10
10
менее
Электрическая прочность изоляции
7
Электрическая прочность цепей с напряжением более 60 В
2000В, 50 Гц
2000В, 50 Гц
8
Сопротивление изоляции по выходу МОм/при напряжении
100/500
100/500
В, не менее
9
Значение испытательного импульса, кВ
5
5
Электромагнитная совместимость
10
Устойчивость к магнитному полю промышленной частоты
5
5
ГОСТ Р 50648-94
11
Устойчивость к импульсному магнитному полю по ГОСТ Р
5
5
50649-94
12
Устойчивость к затухающему колебательному магнитному
5
5
полю по ГОСТ 50652-94
13
Устойчивость к электростатическим разрядам по
3
3
ГОСТ 30804.4.2-2013 (порт корпуса)
14
Устойчивость к радиочастотному электромагнитному полю
3
3
по ГОСТ 30804.4.3-2013 (порт корпуса)
15
Устойчивость к наносекундным импульсным помехам по
ГОСТ 30804.4.4-2013
- порты электропитания
4
4
- локальные соединения
2
2
- сигнальные порты
2
2
16
Устойчивость к микросекундным импульсным помехам
большой энергии ГОСТ Р 51317.4.5-99:
сигнальные порты соединения с высоковольтным
оборудованием и линиями связи, порты электропитания
переменного тока
3
3
- по схеме «провод-провод»
4
4
- по схеме «провод- земля»
сигнальные порты, локальные соединения
- по схеме «провод-провод»
2
2
- по схеме «провод- земля»
3
3
порты электропитания постоянного тока
- по схеме «провод-провод»
2
2
- по схеме «провод- земля»
3
3
17
Устойчивость к кондуктивным помехам, наведенным
радиочастотными электромагнитными полями (все
сигнальные порты; порты электропитания переменного и
3
3
постоянного тока; порт функционального заземления) по
ГОСТ Р 51317.4.6-99
18
Устойчивость к колебательным затухающим помехам ГОСТ
IEC61004.12
4
4
- сигнальные порты соединения с высоковольтным
оборудованием; порты электропитания переменного и
постоянного тока
-сигнальные порты полевого соединения
3
3
№
Параметр
СМ_15_4
СМ_15_5
19
Устойчивость к кондуктивным помехам в полосе частот от 0
до 150 Гц (сигнальные порты (кроме локальных
4
4
соединений); порты электропитания постоянного тока ГОСТ
Р 51317.4.16-2000)
20
Устойчивость к затухающей колебательной волне ГОСТ
IEC6100.4.18
- сигнальные порты
3
3
- порты полевого соединения
2
2
21
Эмиссия радиопомех ГОСТ 30805.22-2013 (порт корпуса)
А
А
Дискретные входы
22
Количество, шт
2
8
23
Энергетика импульса режекции, мкКл, не менее
200
200
24
Направление на разомкнутом входе, В
30
30
25
Ток при замыкании входа, А, не менее
0,05
0,05
26
Диапазон регулировки времени срабатывания входа, шаг
0-20, 1
0-20, 1
регулировки, мс
Дискретные выходы
27
Количество, шт
2
8
28
Номинальный ток AC, А
16
16
29
Мощность переключения AC, ВА
4000
4000
30
Ресурс АС, ВО
9000
9000
31
Номинальный ток DC, А
16
16
32
Мощность переключения DC, Вт
90
90
33
Ресурс DC, ВО
9000
9000
Массогабаритные характеристики
34
Масса, кг
1,8
2,2
35
Габариты, ШхВхГ, мм
165х165х108
165х165х1125

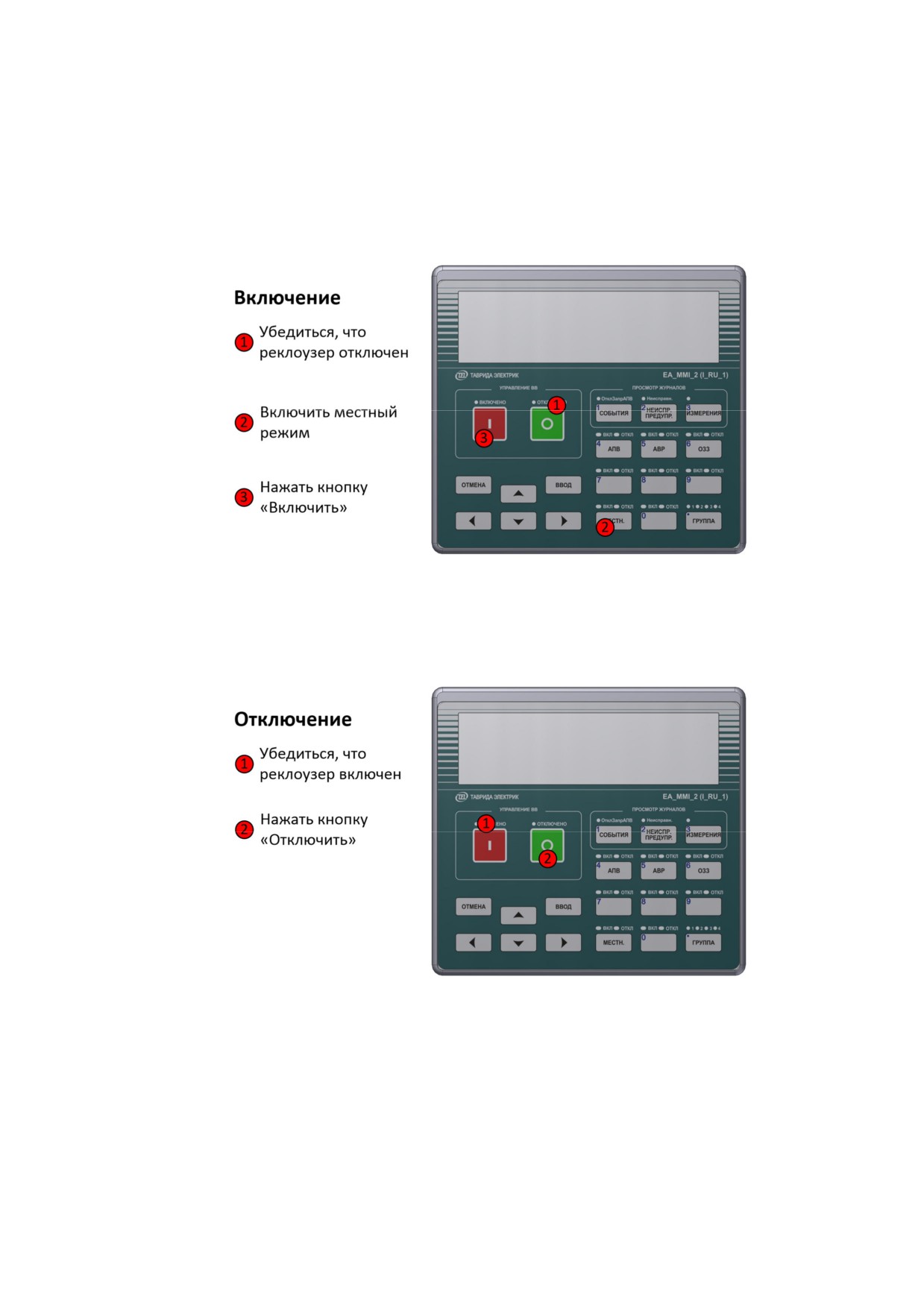

4.5. Панель управления
Панель управления предназначена для управления и снятия показаний в местном режиме
работы. В составе шкафа управления панель подключается к модулю управления СМ_15.
На панели управления расположены:
• индикаторы состояния коммутационного модуля, защит;
• кнопки навигации по меню;
• кнопки ввода/вывода защит.
Рис.4.11. Панель управления MMI

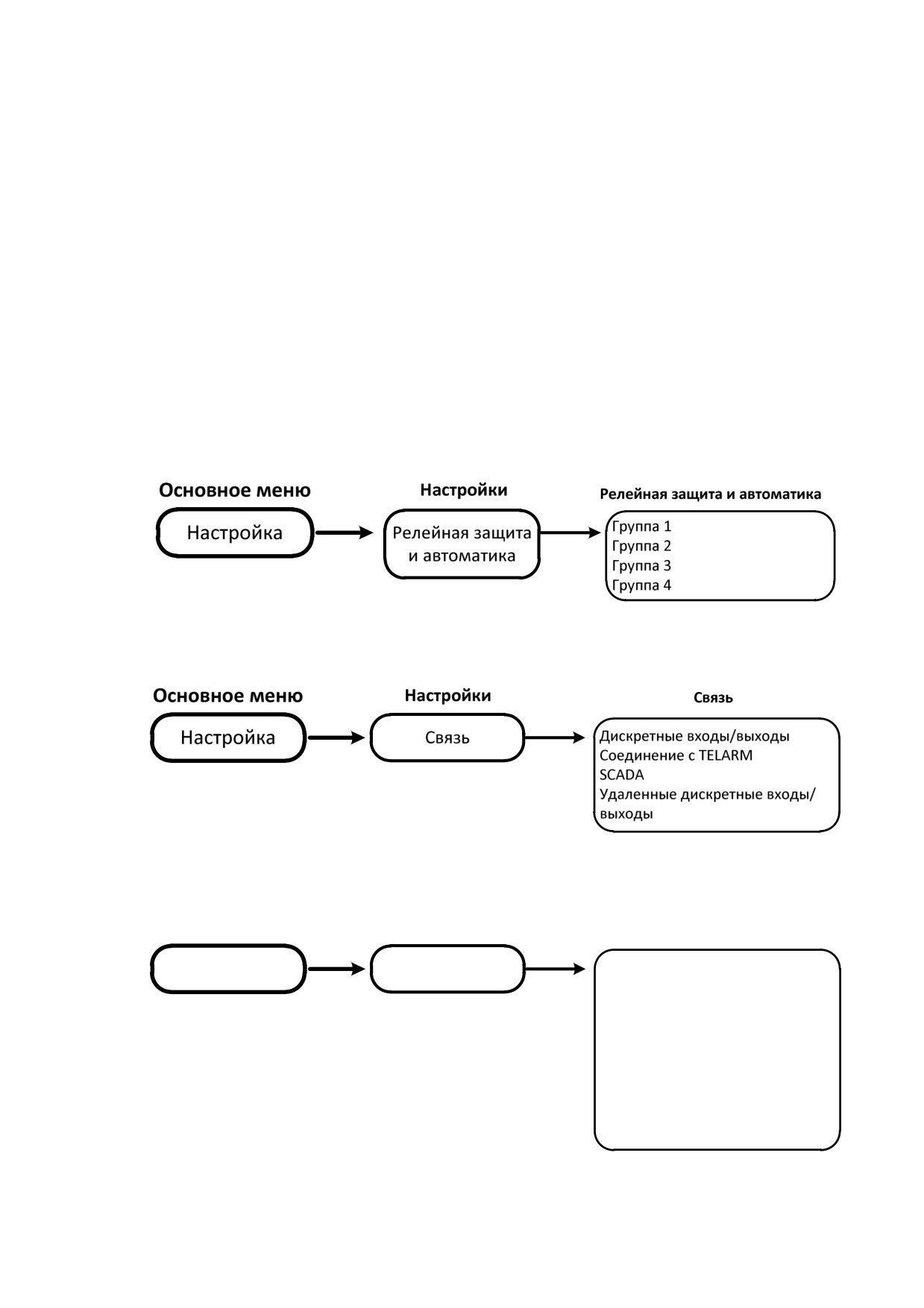

Структура меню панели управления построена по иерархическому принципу. Переход по
меню осуществляется с помощью кнопок навигации. При нажатии на кнопку «Ввод»
выполняется переход на один уровень вниз. При нажатии на кнопку «Отмена» выполняется
переход на один уровень вверх.
Индикация
Управление с панели
Настройки
Идентификация
Системные параметры
Системные параметры
Измерения
Релейная защита и автоматика
Релейная защита и автоматика
Блок питания
Связь
Связь
Счетчики и журналы
SCADA
Аварийные счетчики секш.
Счетчики устройства связи
Индивидуальное управление
Дискретные входы-выходы
Счетчики уровня данных
Обнулить счетчика SCADA
Соединение с TELARM
Счетчики уровня приложений
SCADA
Удаленные дискр. вх./вых.
Счетчики РЗА
РЗА ввести
Группа 1
Ресурсные счетчики
Обнулить счетчик РЗА
Группа 2
Счетчики заполнения журналов
Сброс аварийных флагов
Группа 3
Группа 4
Токи и напряжения
Очистить журналы
Конфигурация
Фазные токи
Wi-Fi Включить
Местное соединение
Токи симметр. составляющих
Установить дату и время
Настройки Wi-Fi
Фазные напряжения (+)
Обнулить энергии
Настройки Ethernet
Напряжения симметр. состав-их (+)
Циклов ВО
Измерения
Линейные напряжения (+)
Остаточный ресурс АБ, %
Блок питания
Частота (+)
Износ контактов, %
Счетчики и журналы
Фазные напряжения (-)
Панель управления
Напряжения симметр. состав-их (-)
Часы реального времени
Линейные напряжения (-)
Частота (-)
Активная мощьность
Реактивная мощьность
Коэффициенты мощьности
Активная энергия
Реактивная энергия
Рис.4.12. Структура меню
4.6. Трансформатор собственных нужд для сетей 15-20 кВ
Для сетей 20 и 15 кВ используются трансформаторы собственных нужд с одним значением
вторичного номинального напряжения.
Рис.4.13. Трансформатор собственных нужд 20 (15) кВ
Таблица 4.8. Технические характеристики ТСН
Параметр
Значение
Номинальное напряжение, кВ
20
15
Номинальная мощность, ВА
630
630
Номинальное напряжение вторичной обмотки, В
127
127
Тип и производитель ТСН на номинальные напряжения 10, 6 кВ
Волховский НЭТЗ
Волховский НЭТЗ
Масса, кг
55
55
4.7. TELARM Lite
TELARM Lite - сервисное программное обеспечение, предназначенное для выполнения
функций в режиме местного управления (непосредственно рядом с реклоузером):
• управления;
• изменения настроек;
• просмотра и анализа журналов и данных измерений, сигнализации.
ПО предоставляется в электронной версии по запросу в сторону представительства
«Таврида Электрик».
В качестве канала передачи данных TELARM Lite используются:
• USB-соединение;
• Ethernet;
• Wi-Fi.

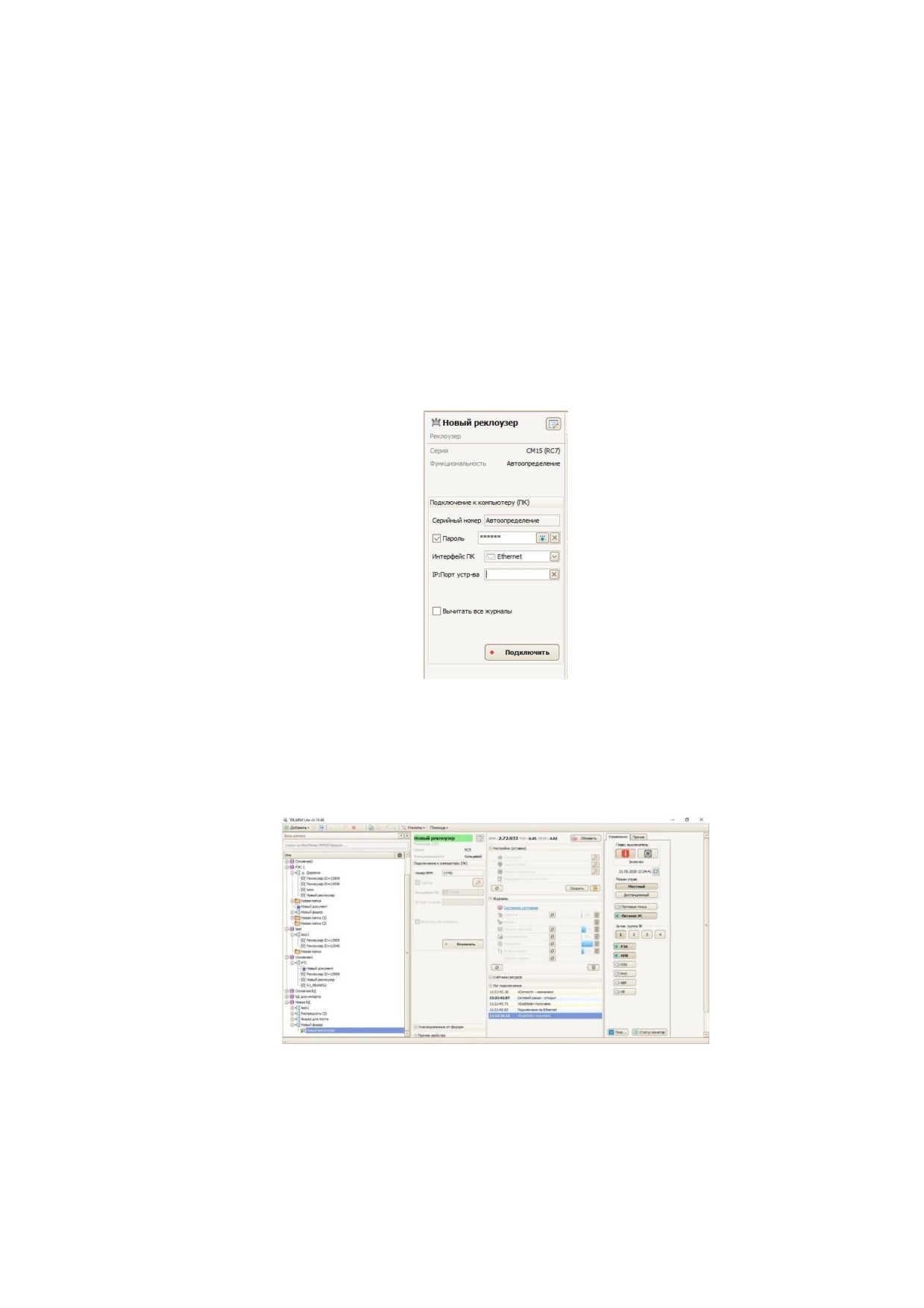

Интерфейс TELARM Lite представляет собой базу данных, в виде иерархического дерева
фидеров и реклоузеров. Вид главного окна программы представлен на Рис.4.14.

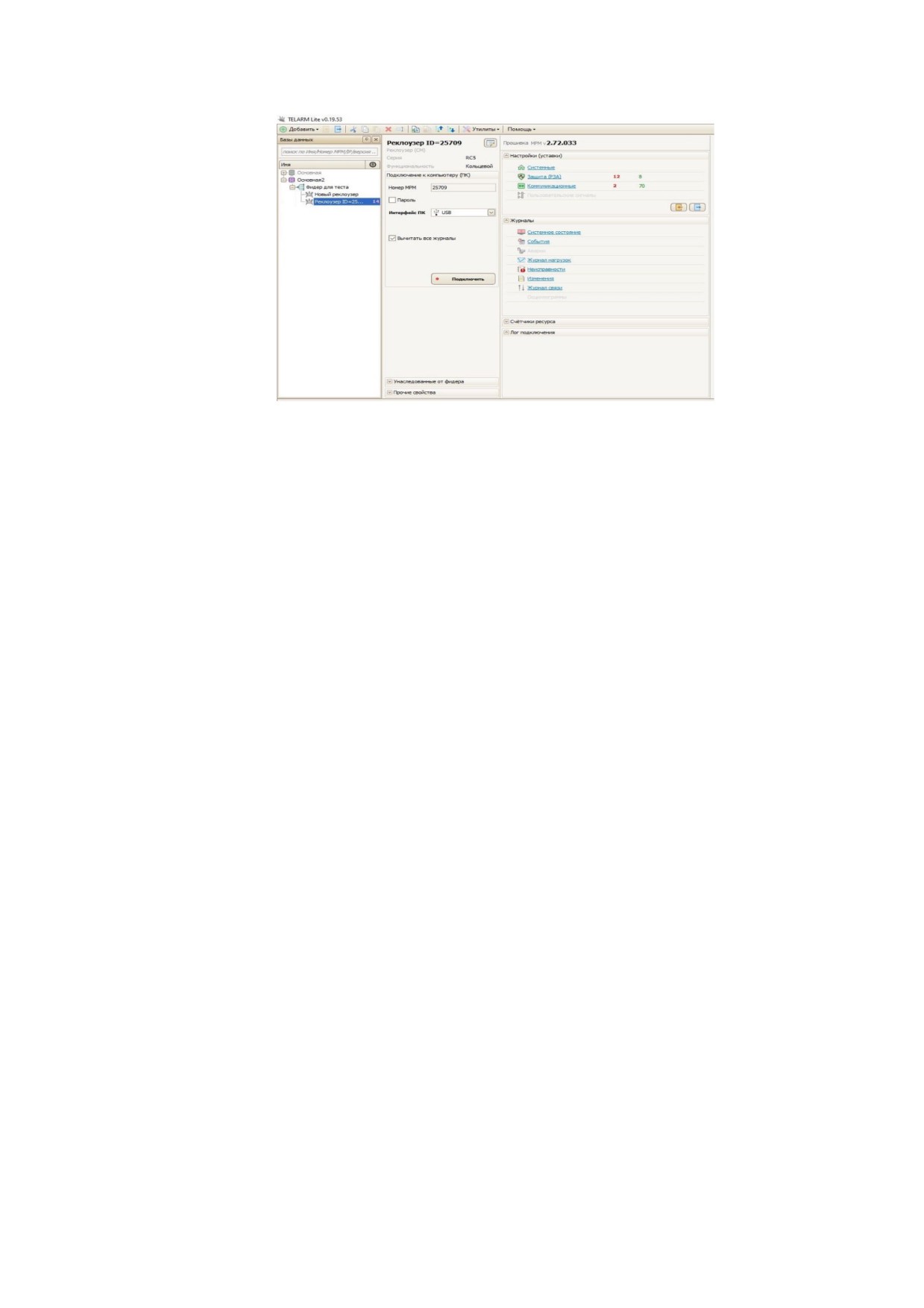

Рис.4.14. Интерфейс TELARM Lite
Подробное описание программного обеспечения приведено в руководстве пользователя
TELARM Lite.
4.8. Программное обеспечение для местного управления
ПО предназначено для местного управления по каналу передачи данных Wi-Fi. ПО
устанавливается на устройства на платформе Android. Передача данных выполняется по
проприетарному протоколу с использованием SSL-шифрования.
ПО предоставляется в электронной версии по запросу в сторону представительства
«Таврида Электрик».
Доступные функции:
1. Переключение местного/дистанционного режимов работы;
2. Выполнение команд включить/отключить.

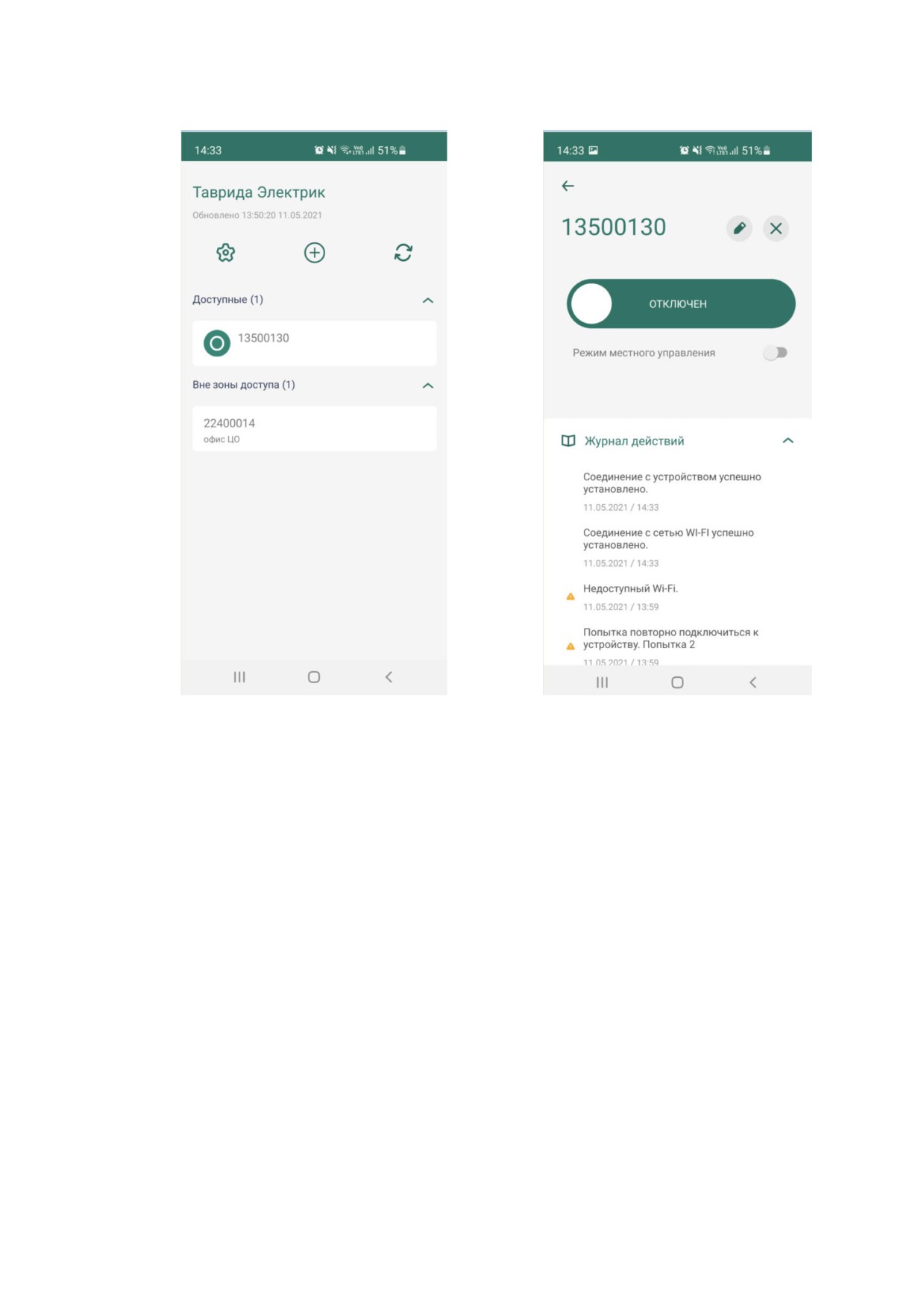

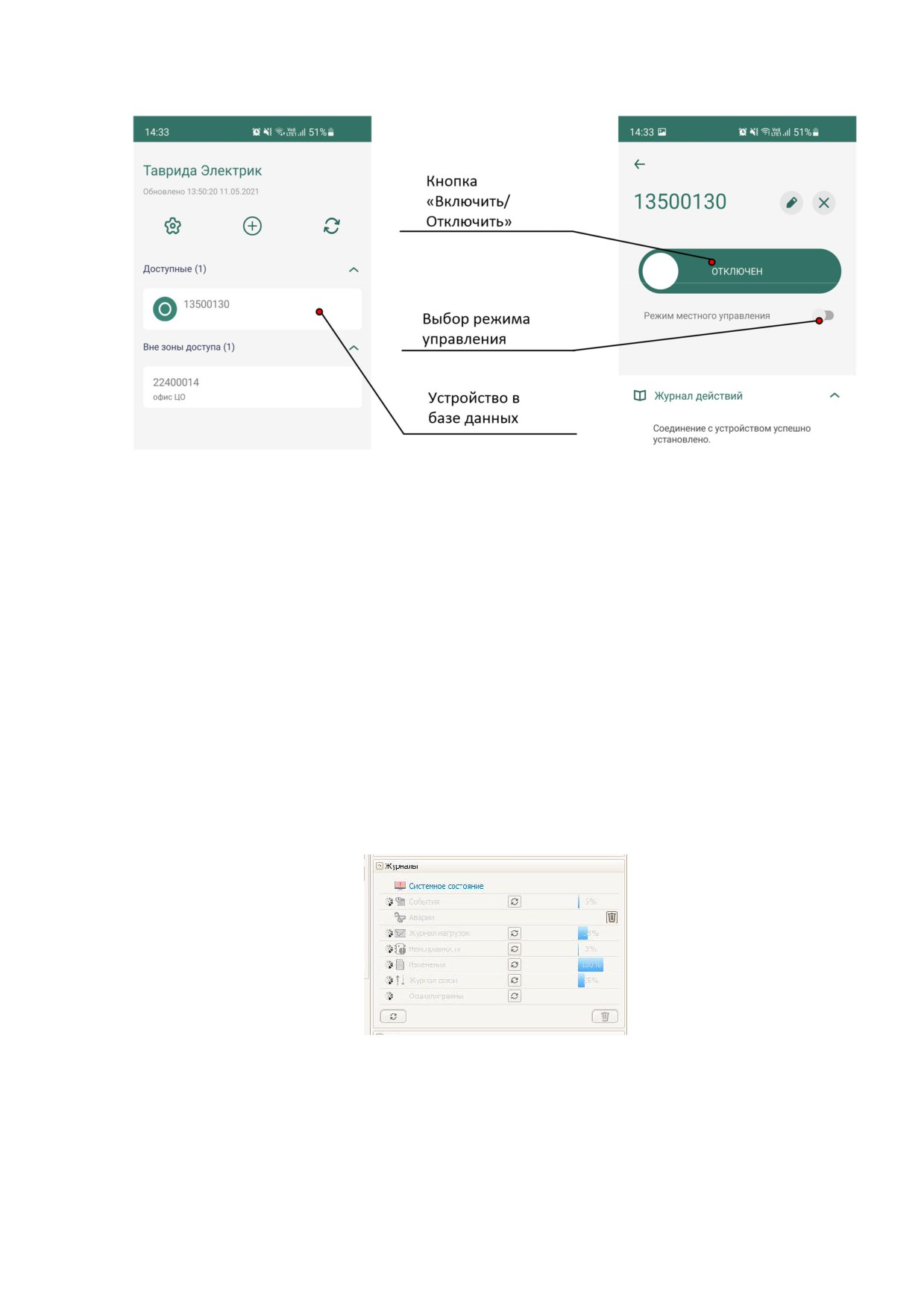

Окно «Список устройств»
Окно «Управление устройством»
Рис.4.15. Интерфейс ПО
5. ФУНКЦИОНАЛЬНОСТЬ
5.1. Защита и автоматика
Функции РЗА реализуется модулем управления СМ_15, который содержит следующие
виды защит и автоматики. Подробное описание алгоритмов работы содержится в документе
«Описание функций РЗА».
Таблица 5.1. Состав защит и автоматики
Возможность
Краткое
Полное наименование защиты / автоматики
выполнения защиты
наименование
направленной
Трехступенчатая защита от междуфазных коротких замыканий
МТЗ 1, МТЗ 2, МТЗ 3
+
Защита от однофазных замыканий на землю
ОЗЗ
+
Защита минимального напряжения
ЗМН
+
Автоматическая частотная разгрузка
АЧР
+
Автоматическое повторное включение после МТЗ
АПВ МТЗ
+
Частотное автоматическое повторное включение
ЧАПВ
+
Контроль напряжения
КН
+
Логическая защита шин
ЛЗШ
+
Защита от однофазных замыканий на землю, основанная на контроле
ОЗЗнп
+
проводимости нулевой последовательности
Защита от повышения напряжения
ЗПН
+
Защита от потери питания
ЗПП
+
Защита от смещения нейтрали
ЗСН
+
Защита от повышения частоты
ЗПЧ
+
Автоматическое повторное включение после ОЗЗ
АПВ ОЗЗ
+
Автоматическое повторное включение после ЗМН
АПВ ЗМН
+
Автоматическое повторное включение после ЗПН
АПВ ЗПН
+
Автоматическое повторное включение после ЗПП
АПВ ЗПП
+
Автоматическое повторное включение после ЗПЧ
АПВ ЗПЧ
+
Защита от обрыва фазы с пуском по напряжению обратной
ЗОФ U2
+
последовательности
Защита от обрыва фазы с пуском по току обратной последовательности
ЗОФ I2
+
Одноступенчатая токовая защита от междуфазных коротких замыканий
МТЗ РНЛ
+
при работе на линии
5.2. Уставки
5.2.1. Системные уставки
Таблица 5.2. Конфигурационные настройки
Наименование
Применимое значение
Серийный номер
Тип реклоузера
Радиальный/Кольцевой
Тип модуля управления
Тип коммутационного модуля
Выводы в сторону источника «+»
X1X2X3/ X4X5X6
Источник для мощности
X1X2X3/ X4X5X6
Таблица 5.3. Настройки измерения
Наименование
Обозначение
Применимое значение
Коэффициент датчика тока фазы А
I Х1, В/кА
0,2-3,5
Коэффициент датчика тока фазы В
I Х2, В/кА
0,2-3,5
Коэффициент датчика тока фазы С
I Х3, В/кА
0,2-3,5
Коэффициент датчика напряжения фазы А
U Х1, мВ/кВ
1-100
Коэффициент датчика напряжения фазы В
U Х2, мВ/кВ
1-100
Коэффициент датчика напряжения фазы С
U Х3, мВ/кВ
1-100
Коэффициент датчика напряжения фазы А
U Х4, В/кВ
1-100
Коэффициент датчика напряжения фазы В
U Х5, В/кВ
1-100
Коэффициент датчика напряжения фазы С
U Х6, В/кВ
1-100
Номинальное напряжение
UНОМ, кВ
6-35
Номинальная частота
FНОМ, Гц
50-60
Последовательность фаз АВС1
Х1Х2Х3
АВС, АСВ, ВСА, ВАС, САВ, СВА
Последовательность фаз АВС
Х4Х5Х6
АВС, АСВ, ВСА, ВАС, САВ, СВА
Таблица 5.4. Блок питания
Наименование
Применимое значение
Уровень отключения АКБ для перехода в энергосберегающий режим, %
5-90
Емкость АБ, А·ч
1-26
Таблица 5.5. Часы реального времени
Наименование
Применимое значение
Летнее время
Введено /Выведено
Смещение летнего времени, мин
--120-+120
Начало летнего времени
Мес ДД ЧЧ:ММ
Конец летнего времени
Мес ДД ЧЧ:ММ
Часовой пояс
-12-+14
Режим синхронизации времени
Введено /Выведено
Протокол синхронизации времени
NTP/SNTP
Сервер синхронизации времени 1
Адрес
1 В нормальном режиме работы сети напряжение прямой последовательности U1 должно быть намного
больше напряжения обратной последовательности U2
— последовательность фаз реклоузера
совпадает с последовательностью фаз сети.
Наименование
Применимое значение
Сервер синхронизации времени 2
Адрес
Период синхронизации времени, мин
2-10080
Таблица 5.6. Панель управления
Наименование
Применимое значение
Задержка включения, с
0-300
Время удержания кнопки «ВКЛ», с
0-10
Время удержания кнопки «ОТКЛ», с
0-10
Режим работы кнопки «Группа»
Введено /Выведено
Режим работы кнопки «АПВ»
Введено /Выведено
Режим работы кнопки «РНЛ»
Введено /Выведено
Режим работы кнопки «ЗЗЗ»
Введено /Выведено
Режим работы кнопки «ОЗЗ»
Введено /Выведено
Настройки пассивного режима ПУ
Измерения, События, Неисправности,
Первое меню
Автопереключение
Дисплей
Включен, Отключен
Светодиоды
Включены, Отключены
Пояснения к таблицам:
1. задержка включения — задает время от нажатия кнопки
до выполнения
команды;
2. время удержания кнопки — задает время удержания кнопки до принятия команды;
3. пассивный режим - режим работы панели управления при отсутствии действий
оператора
Таблица 5.7. Местное соединение
Наименование
Допустимое значение
Режим непрерывной работы
Введено /Выведено
Имя сети, символов
1-16 символов
IP-адрес в сети Wi-Fi
В соответствии с ICPv4
5.2.1. Релейная защита и автоматика
5.2.1.1. Максимальная токовая защита
Таблица 5.8. Параметры МТЗ1 и МТЗ2
Уставки
Допустимое значение
Ток срабатывания, А
10 - 6000
МТЗ 1 и МТЗ 2,
Время срабатывания, с
0-100
тип ВТХ-TD
Блокировка по работе на линии
Введено / Выведено
Количество секций
1/2/3
МТЗ 1 и МТЗ 2,
тип ВТХ-TEL I
Ток срабатывания, A
10-6000
Уставки
Допустимое значение
Максимальное время, с
0,05-100
Первый промежуточный ток, A
10-6000
Первое промежуточное время, с
0,05-100
Второй промежуточный ток, A
10-6000
Второе промежуточное время, с
0,05-100
Максимальный ток, A
10-6000
Минимальное время, с
0,05-100
Асимптота первой секции, A
1-6000
Асимптота второй секции, A
1-6000
Асимптота третьей секции, A
1-6000
Блокировка по работе на линии
Введено / Выведено
Таблица 5.9. Параметры МТЗ3
Уставки
Допустимое значение
Режим работы
Введено / Выведено
Ток срабатывания, А
40 - 6000
МТЗ 3
Время срабатывания, с
0 - 5
Блокировка по работе на линии
Введено / Выведено
5.2.1.2. Защита от однофазных замыканий на землю
Таблица 5.10. Уставки ОЗЗ
Уставки
Допустимое значение
Введена / Выведена / Работа на
Режим работы
сигнал
ОЗЗ
Общие
Токовая / Импедансная /
настройки
Тип защиты
Направленная
Блокировка от КЗ
Введена / Выведена
Ток срабатывания, А
0,1 - 80
ОЗЗ
Тип - токовая
Время срабатывания. с
0,15 - 100
Тип ВТХ - TD
Время возврата, с
0 - 100
Количество секций
1/2/3
Ток срабатывания, A
0,1 - 80
Максимальное время, с
0,05-100
Первый промежуточный ток, A
0,1-6000
ОЗЗ
Первое промежуточное время, с
0,1-100
Тип - токовая
Второй промежуточный ток, A
0,1-6000
Тип ВТХ - TELI
Второе промежуточное время, с
0,1-100
Максимальный ток, A
0,1-6000
Минимальное время, с
0,1-100
Асимптота первой секции, A
0,1 - 80
Уставки
Допустимое значение
Асимптота второй секции, A
0,1-6000
Асимптота третьей секции, A
0,1-6000
Время возврата
0 - 100
Угол максимальной чувствительности, град
0 - 359
ОЗЗ
Ток срабатывания, А
0,1 - 80
Тип -
Время срабатывания, с
0,15 - 100
направленная
Время возврата, с
0 - 100
ОЗЗ
Минимальная емкость фидера, мкФ
0 - 100
Тип -
импедансная
Максимальная емкость фидера, мкФ
0 - 100
Таблица 5.11. Уставки ОЗЗнп
Уставки
Допустимое значение
Режим работы
Введена / Выведена
Тип защиты
Y0m1/G0m1/B0m1/ Y0m2/G0m2/B0m2
Двусторонний/Вперед/
Направленность (только для G0m1/B0m1/G0m2/B0m2)
Назад
Проводимость срабатывания (только для Y0m1/ Y0m2), мСм
0,1 - 100
Активная составляющая проводимости срабатывания (только
0,1 - 100
для G0m1/ G0m2), мСм
ОЗЗнп
Реактивная составляющая проводимости срабатывания (только
0,1 - 100
для B0m1/ B0m2), мСм
Угол коррекции (только для G0m1/B0m1/G0m2/B0m2 и
-179 - +179
направленности вперед/назад), град
Минимальное напряжение U0, кВ
0,5 - 10
Время срабатывания, с
0,05 - 100
Время возврата, с
0 - 100
5.2.1.3. Защита минимального напряжения
Таблица 5.12. Уставки ЗМН
Уставки
Допустимое значение
Режим работы
Введена / Выведена
Напряжение срабатывания, о.е.
0,5 - 1
ЗМН
Время срабатывания, с
0-180
Блокировка по питанию
Введена / Выведена
5.2.1.4. Защиты от повышения напряжения
Таблица 5.13. Уставки ЗПН
Уставки
Допустимое значение
ЗПН
Режим работы
Введена / Выведена
Уставки
Допустимое значение
Напряжение срабатывания, о.е.
1 - 1,5
Время срабатывания, с
0-180
5.2.1.5. Защита от потери питания
Таблица 5.14. Уставки ЗПП
Уставки
Допустимое значение
Режим работы
Введена / Выведена
ЗПП
Время срабатывания, с
0-180
Контроль напряжения при АПВ
Введена / Выведена
5.2.1.6. Защиты от обрыва фаз по напряжению обратной последовательности
Таблица 5.15. Уставки ЗОФ U2
Уставки
Допустимое значение
Режим работы
Введена / Выведена
ЗОФ U2
Кратность U2 / U1, о.е.
0,05 - 1
Время срабатывания, с
0-300
5.2.1.7. Защиты от обрыва фаз по току обратной последовательности
Таблица 5.16. Уставки ЗОФ I2
Уставки
Допустимое значение
Режим работы
Введена / Выведена
Кратность I2/I1, о.е.
0,05 - 1
ЗОФ I2
Минимальное значение I2, А
1 - 100
Время срабатывания, с
0-300
5.2.1.8. Защита от смещения нейтрали
Таблица 5.17. Уставки ЗСН
Уставки
Допустимое значение
Режим работы
Введена / Выведена
ЗСН
Напряжение срабатывания, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
5.2.1.9. Автоматическая частотная нагрузка
Таблица 5.18. Уставки АЧР
Уставки
Допустимое значение
Режим работы
Введена / Выведена
45 - 50 (при Fном=50 Гц)
АЧР
Частота срабатывания, Гц
55 - 60 (при Fном=60 Гц)
Время срабатывания, с
0-180
5.2.1.10. Защита
от повышения частоты
Таблица 5.19. Уставки ЗПЧ
Уставки
Допустимое значение
Режим работы
Введена / Выведена
50 - 55 (при Fном=50 Гц)
ЗПЧ
Частота срабатывания, Гц
60 - 65 (при Fном=60 Гц)
Время срабатывания, с
0,10-180
5.2.1.11. Автоматическое повторное включение
Таблица 5.20. Уставки АПВ МТЗ
Уставки
Допустимое значение
Режим работы
Нормальный/ Координация зон/ Rezip
1/2/3/4 (для режимов Нормальный/
Координация зон)
Число отключений до запрета АПВ
2/3/4 (для режима Rezip)
Число отключений от МТЗ 3 до запрета АПВ
1/2/3/4
Карта АПВ2
М/Б
АПВ МТЗ
Нормальный/ Ускорение/ Замедление/
Ускорение МТЗ при 1-м включении
с АПВ (для режимов Нормальный/
Координация зон)
0,1 - 180 (для режимов Нормальный/
Время АПВ первого включения
Координация зон)
Выдержка времени АПВ 1, с
0,1-1800
Выдержка времени АПВ 2, с
7-1800
Выдержка времени АПВ 3, с
7-1800
Время подготовки АПВ, с
1-180
Таблица 5.21. Уставки АПВ ОЗЗ
Уставки
Допустимое значение
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1-1800
АПВ ОЗЗ
Выдержка времени АПВ 2, с
7-1800
Выдержка времени АПВ 3, с
7-1800
Время подготовки АПВ, с
1-180
Таблица 5.22. Уставки АПВ ЗМН
Уставки
Допустимое значение
АПВ ЗМН
Число отключений до запрета АПВ
1/2
2 М отвечает за работу МТЗ 1, Б — за работу МТЗ 2.
Уставки
Допустимое значение
Выдержка времени АПВ 1, с
0,1-180
Время подготовки АПВ, с
1-180
Таблица 5.23. Уставки АПВ ЗПН
Уставки
Допустимое значение
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ 1, с
0,1-180
Время подготовки АПВ, с
1-180
Таблица 5.24. Уставки ЧАПВ
Уставки
Допустимое значение
Число отключений до запрета АПВ
1/2
ЧАПВ
Выдержка времени АПВ 1, с
0,1-180
Время подготовки АПВ, с
1-180
Таблица 5.25. Уставки АПВ ЗПЧ
Уставки
Допустимое значение
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
Выдержка времени АПВ 1, с
0,1-180
Время подготовки АПВ, с
1-180
Таблица 5.26. Уставки АПВ ЗПП
Уставки
Допустимое значение
Режим работы
Нормальный/ Rezip
Число отключений до запрета АПВ
1/2
АПВ ЗПП
Выдержка времени АПВ 1, с
0,06-180
Время подготовки АПВ, с
1-180
Пояснения к таблицам:
1) Б (быстрое отключение) — условное обозначение ступени МТЗ 2;
2) М (медленное отключение) — условное обозначение ступени МТЗ 1;
3) количество отключений от МТЗ 3 до запрета АПВ не может быть больше общего
количества отключений до запрета АПВ;
4) ускорение МТЗ при первом включении: при пуске защиты работает МТЗ 2, если пуска
защит нет, то происходит возврат к карте АПВ.
Таблица 5.27. Уставки КН
Уставки
Значение параметров
Контроль снижения частоты
Введено / Выведено
КН
Контроль повышения напряжения
Введено / Выведено
Контроль снижения напряжения
Введено / Выведено
Уставки
Значение параметров
Контроль напряжения обратной последовательности
Введено / Выведено
Контроль напряжения нулевой последовательности
Введено / Выведено
Контроль повышения частоты
Введено / Выведено
Режим блокирования включения
Введено / Выведено
45 - 49,99 (при Fном=50 Гц)
Минимальная частота срабатывания, Гц
55 - 59,99 (при Fном=60 Гц)
Максимальное напряжение срабатывания, о.е.
1 - 1,3
Минимальное напряжение срабатывания, о.е.
0,5 - 1
Напряжение срабатывания обратной последовательности, о.е.
0,05 - 1
Напряжение срабатывания нулевой последовательности, о.е.
0,05 - 1
50,01 - 55 (при Fном=50 Гц)
Максимальная частота срабатывания, Гц
60,01 - 65 (при Fном=60 Гц)
Таблица 5.28. Уставки ДИ
Уставки
Допустимое значение
ДИ
Уровень напряжения для обнаружения источника, кВ
0,5 - 15
Таблица 5.29. Уставки ИС
Уставки
Допустимое значение
Максимальная разность U1, о.е.
0,01 - 0,3
ИС
Максимальная разность углов U1, град.
5 - 90
Таблица 5.30. Уставки УВ
Уставки
Допустимое значение
Наличие напряжения со стороны «+», отсутствие напряжения со
стороны «-»
Введено / Выведено
(режим УВ: + есть, - нет)
Наличие напряжения со стороны «-», отсутствие напряжения со
стороны «+»
Введено / Выведено
УВ
(режим УВ: + нет, - есть)
Отсутствие напряжения
Введено / Выведено
(режим УВ: + нет, - нет)
Параллельная работа
Введено / Выведено
(режим УВ: + есть, - есть)
5.3. Система измерения
Реклоузер измеряет следующие величины:
1. Фазные токи Ia, Ib, Ic;
2. Фазные напряжения Ua, Ub, Uc;
3. Ток нулевой последовательности 3I0.
На основании измеренных величин рассчитываются:
1. Токи симметричных составляющих I1, I2, I0;
2. Напряжения симметричных составляющий U1, U2, U0;
3. Фазная, трехфазная активная, реактивная и полная мощности;
4. Фазная, трехфазная активная, реактивная и полная энергии.
5.4. Управление, передача данных
5.4.1. Описание интерфейсов
Управление и передача данных возможны по одному из следующих интерфейсов
взаимодействия:
1. Панель управления (ПУ);
2. Программное обеспечение TELARM Lite (TELARM);
3. Дискретные входы/выходы (МДВВ);
4. SCADA.
Таблица 5.31. Возможности управления
Вид управляющего воздействия
ПУ
МДВВ
TELARM
SCADA
Включить / Отключить
Да
Да
Да
Да
Ввод / Вывод РЗА
Да
Да
Да
Да
Ввод / Вывод АПВ
Да
Да
Да
Да
Ввод группы уставок 1 / 2 / 3 / 4
Да
Да
Да
Да
Ввод / Вывод дистанционного режима
Да
Нет
Да
Нет
управления
Обнуление счетчика энергии
Да
Нет
Да
Да
Обнуление счетчика РЗА
Да
Нет
Да
Да
Обнуление счетчика SCADA
Да
Нет
Да
Да
Таблица 5.32. Возможности настройки
Вид управляющего воздействия
ПУ
МДВВ
TELARM
SCADA
Ресурсные счетчики
Да
Нет
Да
Нет
Дата и время, синхронизация времени
Да
Нет
Да
Да
Функции РЗА
Да
Нет
Да
Нет
Настройки SCADA
Да
Нет
Да
Нет
Системные настройки
Да
Нет
Да
Нет
Обновление (установка) ПО
Нет
Нет
Да
Нет
Таблица 5.33. Возможности передачи данных
Данные индикации
ПУ
МДВВ
TELARM
SCADA
Телесигнализация
Да
Да
Да
Да
Системные настройки
Да
Нет
Да
Нет
Уставки РЗА
Да
Нет
Да
Нет
Настройки связи
Да
Нет
Да
Нет
Счетчики
Да
Нет
Да
Да
Измерения
Да
Нет
Да
Да
Журнал событий
Да
Нет
Да
Нет
Журнал неисправностей
Да
Нет
Да
Нет
Журнал аварий
Нет
Нет
Да
Нет
Журнал нагрузок
Нет
Нет
Да
Нет
Журнал изменений
Нет
Нет
Да
Нет
Журнал коммуникаций
Нет
Нет
Да
Нет
Осциллограммы
Нет
Нет
Да
Нет
5.4.2. Поддержка 61850
Передача данных в протокол стандарта
61850 выполняется с помощью роутера со
встроенным конвертером протоколов.
Таблица 5.34. Функциональность протокола 61850
Конвертер протоколов в 61850
Тип устройства
IRZ RU21.TEL
Протокол передачи данных
61850-8-1 (MMS)
1 Basic Exchange (Базовый Обмен Данными)
2 Data Sets (Наборы Данных)
2+ Data Set Definition
5 Unbuffered Reporting (Небуферируемые
Отчеты)
6 Buffered Reporting (Буферируемые Отчеты)
Функции 61850
12a Direct Control (Прямое Управление)
12b Enhanced SBO Control
12d Enhanced SBO control (Выбор перед
управлением с повышенной безопасностью)
только для АУВ
13 Time Synchronization (Синхронизация
Времени)
5.5. Журналы
Журнал представляет собой набор упорядоченных во времени записей, которые относятся
к определенному типу информации.
Перечень журналов:
• журнал событий;
• журнал связи;
• журнал неисправностей;
• журнал аварий;
• журнал нагрузок;
• журнал изменений.
Журнал событий содержит информацию об аварийных и оперативных переключениях.
При каждом отключении реклоузера указывается источник события, например, панель
управления, короткое замыкание и т.п.
Журнал связи содержит информацию об истории всех подключений к реклоузеру через
TELARM и SCADA.
Журнал неисправностей содержит информацию о текущих неисправностях и
неисправностях, которые были в прошлом и устранены.
Журнал аварий содержит информацию по каждому аварийному отключению. В нём можно
отследить состояние каждого элемента РЗА, определить, от какой защиты и с каким
временем произошло отключение.
Журнал нагрузок содержит информацию о характере изменений измеряемых параметров
(I,U,P,Q) за определенный период.
Журнал изменений содержит информацию изменений настроек.
Таблица 5.35. Характеристика журналов
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
Журнал неисправностей
Да
Да
1000
Журнал аварий
Нет
Да
1400
Журнал нагрузок
Нет
Да
9000
Журнал изменений
Нет
Да
100
5.6. Осциллографирование
Модуль управления СМ_15 обеспечивает запись осциллограмм при:
• пуске защиты;
• отключении;
• активации внутреннего логического сигнала (СП 61).
Все осциллограммы, записанные модулем управления, хранятся в энергонезависимой
памяти. При заполнении памяти новые осциллограммы перезаписывают самые старые.
Если сигнал, вызвавший пуск осциллографа, сохраняется длительное время (дольше, чем
максимальная длительность осциллографирования), то запись прекращается - срабатывает
блокировка от длительного пуска.
Таблица 5.36. Перечень осциллографируемых сигналов
Наименование сигнала
Аналоговые сигналы
Напряжение «фаза А — земля» со стороны (+)
Напряжение «фаза В — земля» со стороны (+)
Напряжение «фаза С — земля» со стороны (+)
Напряжение «фаза А — земля» со стороны (-)
Наименование сигнала
Напряжение «фаза В — земля» со стороны (-)
Напряжение «фаза С — земля» со стороны (-)
Ток фазы А
Ток фазы В
Ток фазы С
Ток нулевой последовательности
Дискретные сигналы
Положение главных контактов
Дистанционный режим управления
Отключение с запретом АПВ
Пуск АПВ
Пуск РЗА
Неисправность СМ
Неисправность
Предупреждение
Состояние всех защитных элементов
Группа 1
Группа 2
Группа 3
Группа 4
Входы МДВВ
Пользовательские сигналы
Таблица 5.37. Настройки осциллографирования
Настройка, ед. изм.
Описание параметра
Диапазон
По умолчанию
Выборки осциллографирования,
400, 800, 1600,
Установка выборки осциллографирования
1600
Гц
3200
Длительность записи
Установка длительности до аварийного
0 - 0,5
0,5
доаварийного режима, с
режима при записи осциллограммы
Максимальная длительность
Установка длительности послеаварийного
0 - 30
10
осциллограммы3, с
режима при записи осциллограммы
Максимальная длительность
Установка длительности записи аварийного
осциллограммы по
0 - 1
1
режима при подаче команды отключить
ЗапросОткл, с
3 В качестве точки отсчета принимается момент начала записи доаварийного режима
6. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
6.1. Оперативные переключения
6.1.1. Панель управления
6.1.1.1. Включение
Рис.6.1. Включение с панели управления
6.1.1.2. Отключение
Рис.6.2. Отключение с панели управления
6.1.2. TELARM Lite
6.1.2.1. Последовательность действий
Для управления через TELARM Lite требуется:
3. Подключиться к реклоузеру;
4. Проверить режим управления реклоузером;
5. Выполнить команду управления.
6.1.2.2. Подключение
Выполните подключение к реклоузеру через Ethernet, WiFi.
Для подключения по WiFI необходимо выполнить подключение к WiFi сети реклоузера и
ввести пароль. Значение пароля по умолчанию «1234567890».
IP адрес реклоузера:
• WiFi подключение «192.168.100.11»;
• Ethernet подключение «192.168.102.11»
Выделите в фидере БД необходимый реклоузер. Введите адрес устройства и нажмите
кнопку «Подключить»
Рис.6.3. Подключение из TELARM Lite
После установления соединения окно управления реклоузером изменит свой внешний вид
(см.Рис.6.4)
Рис.6.4. Окно реклоузера при онлайн соединении.
6.1.2.3. Контроль режима управления
В онлайн области управления реклоузером кнопка «Местный» должна иметь «нажатый»
вид (см. Рис.6.5).

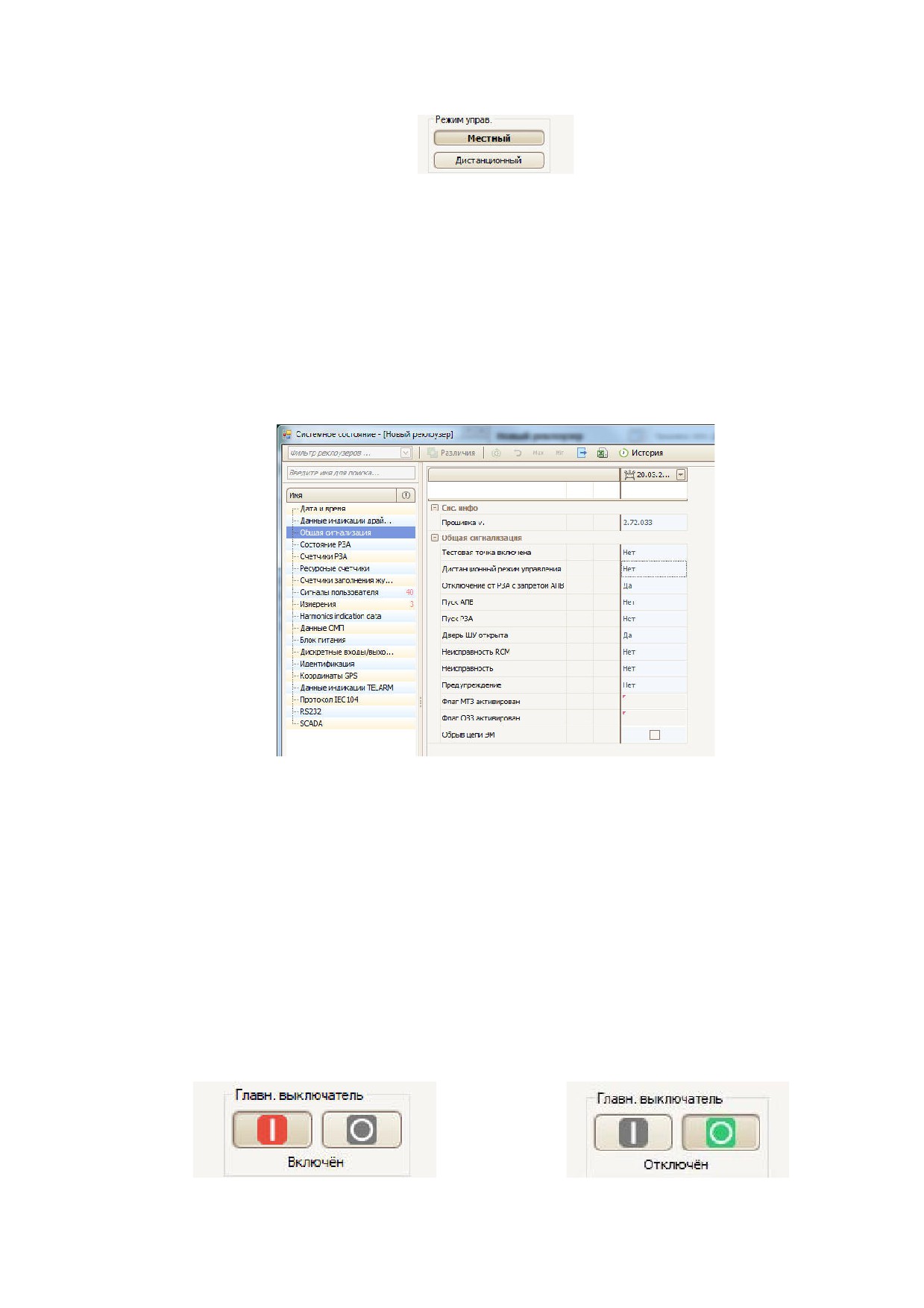

Рис.6.5. Область режима управления.
Проконтролировать режим управления в системном состоянии реклоузера. Для этого
необходимо:
6. В области журналов кликните по ссылке «Системное состояние».
7. В открывшемся окне Состояние системы в левом окне выберите запись «Общая
сигнализация
8. В правой части окна на против строки «Дистанционный режим управления» должна
быть запись «Нет».
Рис.6.6. Окно Состояние системы.
6.1.2.4. Выполнение команд «Включить»/ «Отключить»
Для выполнения команды «Отключить» необходимо нажать на кнопку «О» серого цвета
(см. Рис.6.7). По факту выполнения команды кнопка «О» изменит свой цвет на зеленый (см.
Рис.6.8) и журнале событий появится запись «Отключен от Местное соединение»
Для выполнения команды «Включить» необходимо нажать на кнопку «I» серого цвета (см.
Рис.6.8). По факту выполнения команды кнопка «I» изменит свой цвет на красный (см.
Рис.6.7) и в журнале событий появится запись «Включен от Местное соединение».
В случае отказа при выполнении команды «Включение» или «Отключение» состояние
кнопок не изменится и в журнале неисправностей появится запись об отказе.
Рис.6.7. Положение «Включен»
Рис.6.8. Положение «Отключен»
6.1.3. Модуль дискретных входов/выходов
Последовательность действий:
9. Убедиться, что один из входов CM_15 настроен на выполнение команды
«Включить» или
«Отключить». Адресация приведена в разделе
«Описание
компонентов/шкаф управления или модуль управления»
10. Замкнуть вход.
6.1.4. SCADA
Производится в соответствии с руководством по эксплуатации на систему телемеханики,
которая эксплуатируется вместе с реклоузером.
6.1.5. Ручное отключение, механическая блокировка
Для ручного отключения требуется потянуть вниз с помощью оперативной штанги за
кольцо ручного отключения. При этом произойдет отключение коммутационного модуля, если
он был включен. В таком состоянии включение коммутационного модуля будет
заблокировано. Если коммутационный модуль находился в отключенном состоянии, то он
перейдет в режим электрической и механической блокировки.
Рис.6.9. Ручное отключение. Механическая блокировка
Для выхода из режима механической блокировки требуется с помощью оперативной
штанги кольцо ручного отключения вернуть в исходное состояние.
Рис.6.10. Вывод из режима механической блокировки
6.1.1. ПО для местного управления
Добавление в базу устройств выполняется сканированием QR кода, который расположен
на внутренней двери шкафа управления.
Расположение QR кода
Кнопка «Добавить устройство»
Таблица 6.1. Добавление устройства
Для выполнения операции управления необходимо выбрать устройство в базе данных,
перевести его в местный режим управления и выполнить команду включить или отключить.
Рис.6.11. Управление устройством
6.2. Работа с журналами из TELARM Lite
6.2.1. Запрос журналов
Запрос журналов может быть выполнен через TELARM Lite.
Последовательность действий:
11. Выполнить подключение к реклоузеру (см. п. 6.1.1.1).
12. В области Журналы нажмите кнопку «Вычитать все логи».
13. Запустится процесс вычитки журналов из устройства (см.Рис.6.12). Ссылки для
перехода в соответствующие журналы станут не активными. Дождитесь полной
загрузки журналов из устройства.
Рис.6.12. Область Настройки (уставки)
6.2.2. Фильтр данных
6.2.2.1. Группировка данных по типу содержимого столбца
Для того, чтобы сгруппировать строки по значению некоторого столбца перетащите, зажав
и удерживая ЛКМ, заголовок этого столбца на панель группировки или вызовите контекстное
меню, кликнув на заголовке соответствующего столбца ПКМ и выберите в нём пункт
«Группировать по этой колонке».

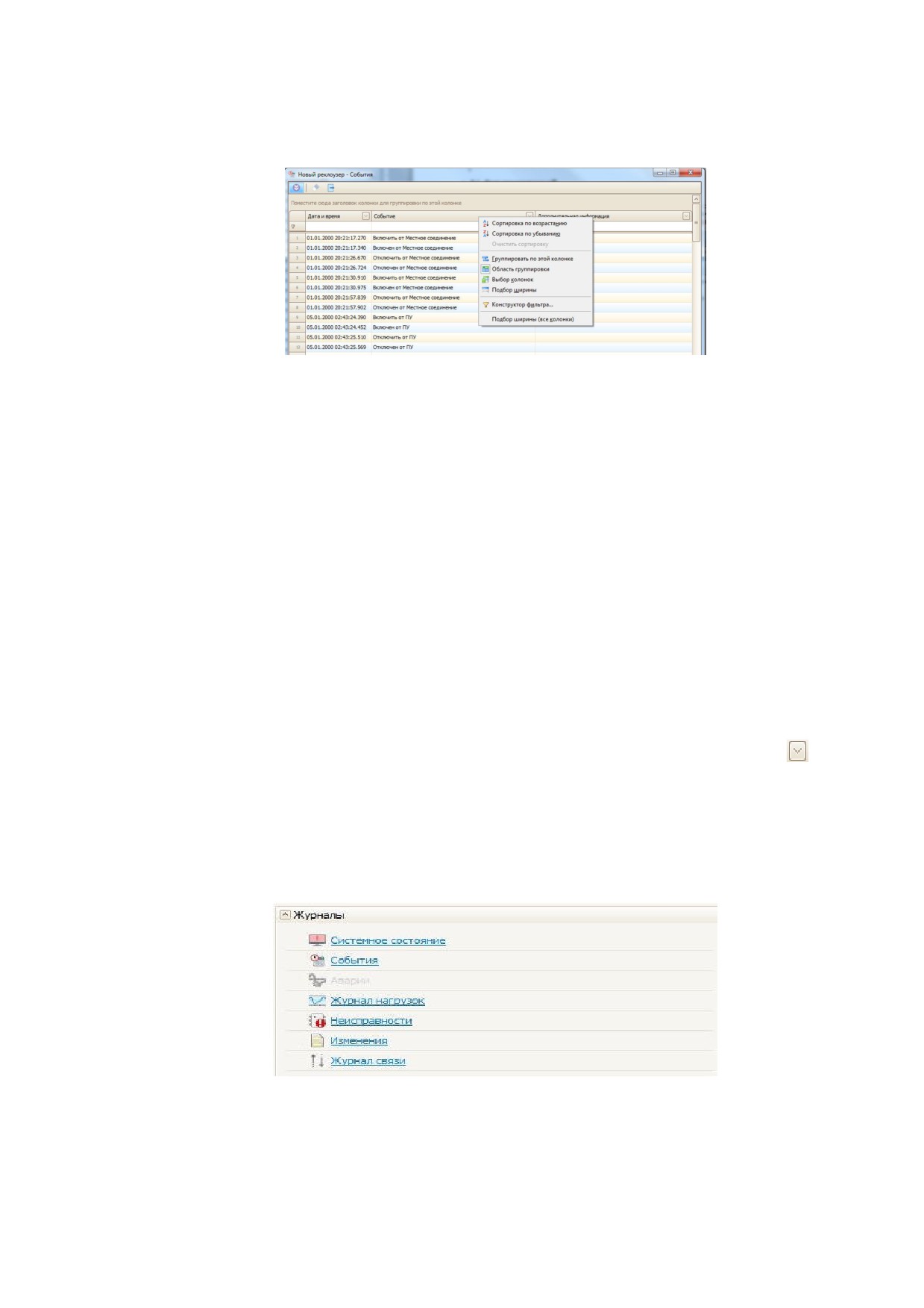

Рис.6.13. Окно журнала
Для того чтобы разгруппировать данные нужно перетащить сгруппированный столбец
обратно на его место, либо кликнуть по заголовку сгруппированного столбца правой кнопкой
мыши и в появившемся контекстном меню выбрать команду «Разгруппировать»
6.2.2.2. Сортировка
Для того, чтобы отсортировать содержимое столбца в алфавитном порядке один раз
кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на заголовке
столбца ПКМ, и выберите в нём пункт «Сортировать по возрастанию».
Для того, чтобы сортировать содержимое этого же столбца в обратном порядке повторно
один раз кликните ЛКМ по заголовку столбца или вызовите контекстное меню, кликнув на
заголовке столбца ПКМ, и выберите в нём пункт «Сортировать по убыванию».
Чтобы отменить сортировку столбца необходимо однократно кликнуть ЛКМ по заголовку с
зажатой клавишей “Ctrl” или в контекстном меню выбрать пункт «Очистить сортировку»
6.2.2.3. Быстрый фильтр по значению
Чтобы оставить в таблице строки, у которых в заданном столбце значение равно некоторой
строке - наведите указатель мыши на интересующий столбец и нажмите на значок после
чего в выпадающем списке выберите значение.
Чтобы оставить только данные, начинающиеся с определённой строки, введите её в поле
быстрой фильтрации (располагается сразу под название столбца).
6.2.3. Открытие журналов
Для перехода в журнал необходимо кликнуть по ссылке необходимого типа журнала
Рис.6.14. Область управления журналами
Если в памяти реклоузера есть новые, не скачанные записи в журналах, то в строке
данного журнала появится надпись «NEW Х», где Х — это число новых записей. Для
обновления записей нажмите кнопку «Скачать».
6.3. Изменение настроек
6.3.1. Рекомендации по изменению настроек
Внимание! Реклоузер поставляется настроенным и протестированным согласно проекту
применения. При изменении настроек защит и автоматики следует обратиться в компанию
«Таврида Электрик» для повторного тестирования измененных уставок.
Перечень уставок приведен в п. 5.2.
6.3.2. Изменение настроек с панели управления
Последовательность действий:
14. Перевести режим работы в местный. Для этого нажать кнопку «Режим» на панели
управления, убедиться, что загорелся индикатор «Мест».
15. В меню управления с помощью клавиш навигации, кнопки «Ввод» перейти в
необходимый пункт меню.
Рис.6.15. Настройки защит и автоматики с панели управления
Рис.6.16. Изменение настроек связи с панели управления
Основное меню
Настройки
Системные параметры
Системные
Настройка
Конфигурация
параметры
Местное соединение
Настройки Wi-Fi
Настройки Ethernet
Измерения
Блок питания
Счетчики и журналы
Панель управления
Часы реального времени
Рис.6.17. Изменение системных настроек с панели управеления
16. Установить курсор на изменяемый параметр. Нажать клавишу «Ввод». С помощью
клавиш навигации выполнить необходимые изменения.
17. Нажать клавишу «Ввод» для сохранения изменений.
18. После изменения настроек вернуть прежний режим управления.
6.3.3. Изменение настроек из TELARM Lite
6.3.3.1. Последовательность действий
Изменение настроек из TELARM Lite состоит из следующих этапов:
1. Ввод уставок в TELARM Lite.
2. Сохранение уставок.
3. Подключение к реклоузеру.
4. Загрузка уставок в реклоузер.
5. Контроль загруженных уставок.
6.3.3.2. Ввод уставок в TELARM Lite
19. Выбрать в Базе данных необходимый Фидер.
20. Выбрать в Фидере необходимый реклоузер.
21. В области настроек реклоузера кликнуть по ссылке типа настроек для
редактирования
22. В открывшемся окне выбранных настроек произвести редактирование настроек
Общие принципы редактирования уставок сводятся к следующим шагам:
1. В дереве блоков уставок выделить, щелкнув ЛКМ необходимый тип настроек;
2. При этом в правой области окна Редактора пользователю станут доступны поля
ввода уставок выбранного блока настроек.
3. В зависимости от типа настройки (уставки) установить требуемое значение в
соответствующей ячейке:
• Выпадающий список стандартизированных значений настроек;
• Поле ввода численных или алфавитных значений;
• Поле ввода/вывода в работу автоматики или защиты
4. После изменения и проверки правильности введенных значений необходимо
нажать кнопку «Сохранить» на панели управления окна Редактора настроек и в
открывшемся окне подтвердить сохранение этих уставок;
5. Закрыть окно Редактора настроек реклоузера. Отредактированные уставки готовы
к загрузке в устройство.

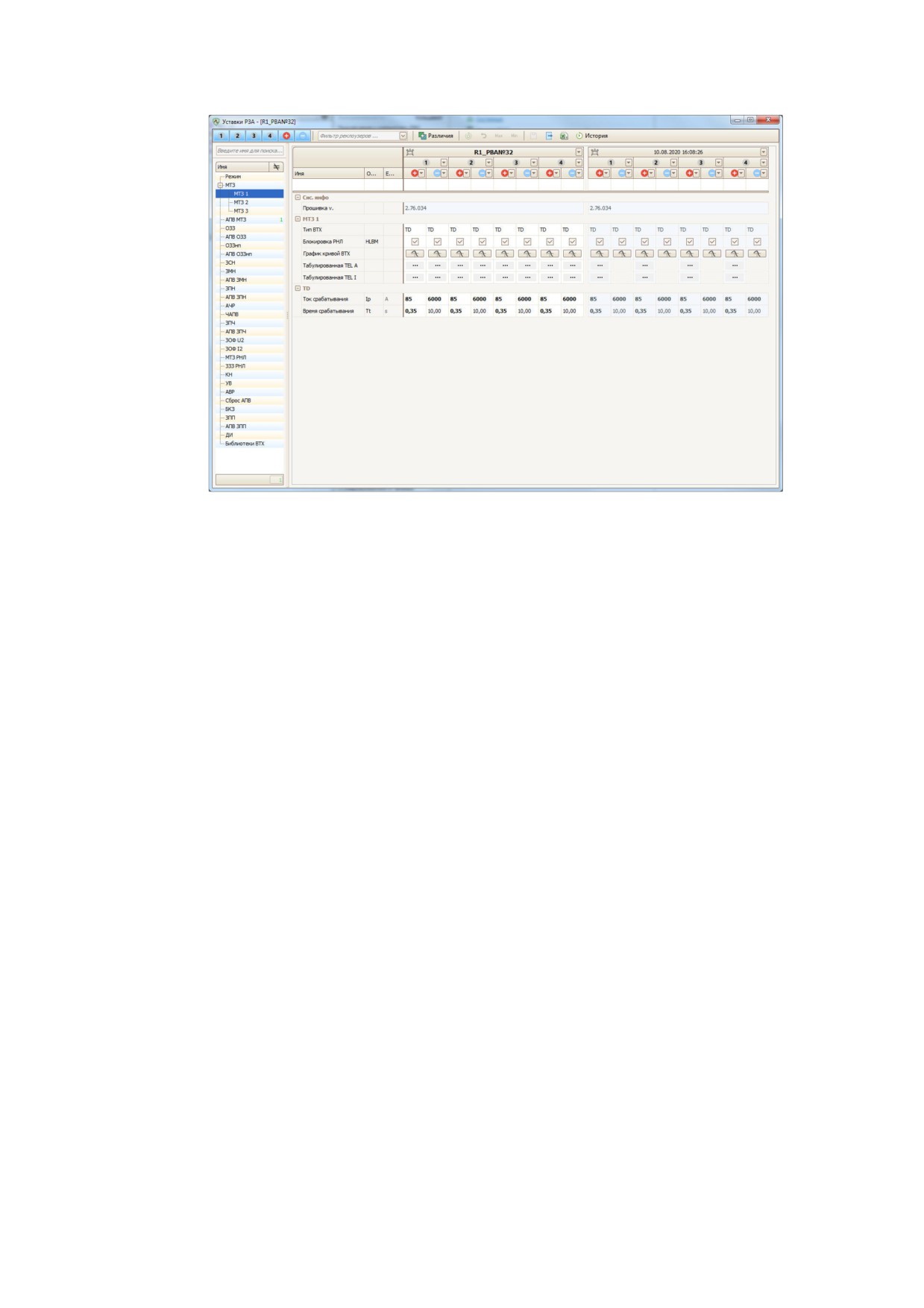

Рис.6.18. Окно Настройки (уставки) РЗА
6.3.3.3. Подключение к реклоузеру
Подключение по USB выполнить в соответствии с п. 6.1.2.2.
6.3.3.4. Загрузка уставок в реклоузер
Загрузка настроек в реклоузер выполняется в следующем порядке
1. В области настроек (уставок) нажмите кнопку «Записать» (см.Рис.6.19).
2. В открывшемся окне Мастера записи настроек (см.Рис.6.20) выберите необходимые
для загрузки настройки (уставки) реклоузера и нажмите кнопку «Далее».
Рис.6.20. Начальное окно Мастера записи настроек
Рис.6.19. Область настроек (уставок)
3. Настройки (уставки) будут записаны в устройство автоматически. По завершению
записи настроек откроется финальное окно мастера записи уставок (смРис.6.21).
Рис.6.21. Финальное окно Мастера записи настроек
6.3.3.5. Контроль загруженных уставок
Выгрузка настроек из реклоузера выполняется в следующем порядке
1. Нажмите кнопку «Вычитать все уставки».
2. Запустится процесс вычитки уставок из устройства (см.Рис.6.22). Ссылки для
перехода в соответствующие настройки станет не активной, в строках
соответствующих настроек появится надпись
«чтение». Дождитесь полной
выгрузки уставок из устройства.

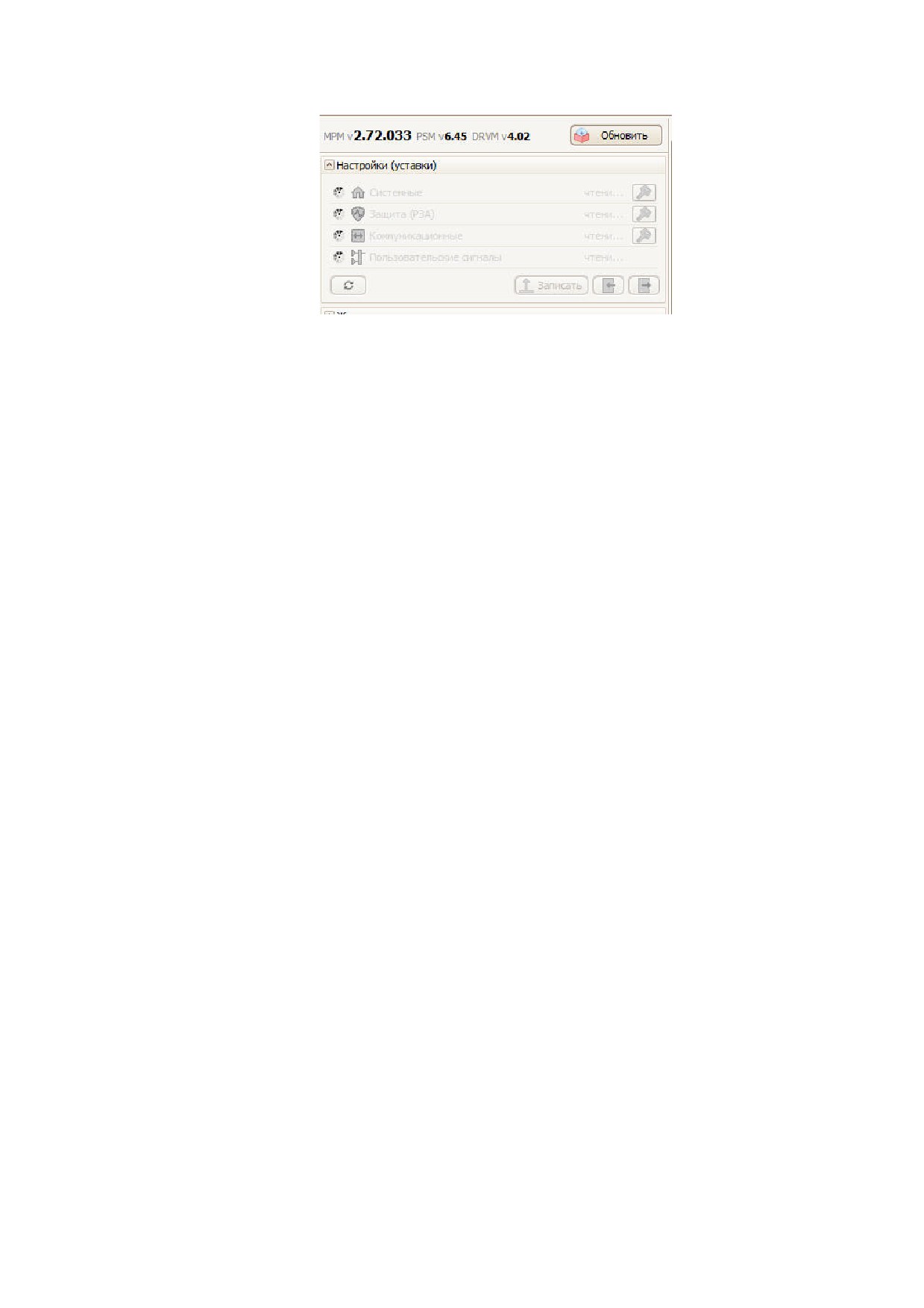

Рис.6.22. Область Настройки (уставки)
3. В области Настройки (уставки) панели управления реклоузера щелкнуть левой
кнопкой мыши по ссылке необходимого типа настроек (уставок);
4. В открывшемся окне в левом столбце будут отображаться текущие уставки, в
правом столбце будут отображаться загруженные в устройство уставки;
5. Для того, чтобы отобразить только отличающиеся у реклоузеров уставки, можно
воспользоваться кнопкой
«Различия», расположенной на панели управления
данного окна.
7. ОБСЛУЖИВАНИЕ
7.1. Сервисные операции с главными цепями
7.1.1. Общие требования
Проведения сервисных операций с главными цепями не требуется. При необходимости
могут быть выполнены проверки в соответствии с требованиями действующих нормативных
документов.
7.1.2. Особенности испытания изоляции переменным одноминутным напряжением
Внимание! Перед проведением высоковольтных испытаний необходимо провода ОПН
отключить от высоковольтных выводов коммутационного модуля.

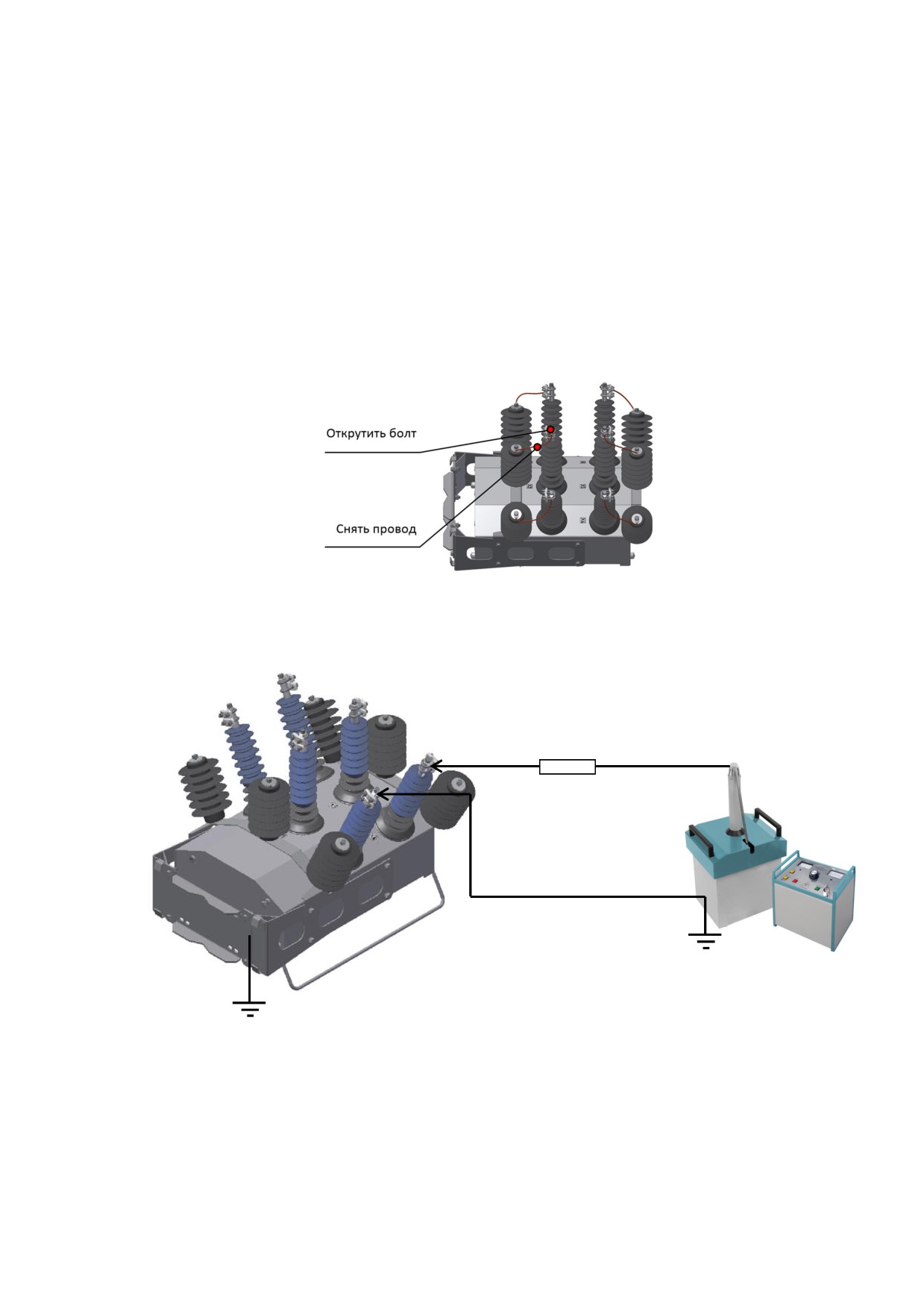

Рис.7.1. Отсоединение ОПН от высоковольтных выводов коммутационного модуля
1-10 кОм
Рис.7.2. Подключение дополнительного резистора
Испытаниям подвергается изоляция:
• фаза-земля;
• продольная изоляция (изоляция между разомкнутыми контактами ВДК).
Для испытаний необходимо использовать короткие одножильные кабели. Применение
высоковольтных коаксиальных кабелей строго запрещено. Если длина соединительных
кабелей превышает три метра, для исключения перенапряжений необходимо использовать
дополнительный токоограничивающий резистор с параметрами, указанными на рис.Рис.7.2.
Испытания продольной изоляции производятся в пофазном режиме.
Испытательное напряжение при вводе в эксплуатацию составляет 90 % от 65 кВ, т. е. 58,5
кВ.
Испытательное напряжение в процессе эксплуатации составляет 80 % от 65 кВ, т. е. 52 кВ.
Подъем напряжения в соответствии с ГОСТ 1516.2 п. 7.2.4.
7.1.3. Особенности измерения переходного сопротивления
Проводить измерения рекомендуется приборами, обеспечивающими погрешность не
более 5 % в диапазоне переходных сопротивлений 50-100 мкОм.
Значение переходного сопротивления при вводе в эксплуатацию должно соответствовать
таблице 4.1.
Значение переходного сопротивления, измеренное в процессе эксплуатации, должно
отличаться от значений таблице 4.1. не более чем на 20 %.
Если значение выходит за нормируемые пределы, то требуется выполнить пять операций
В-О.

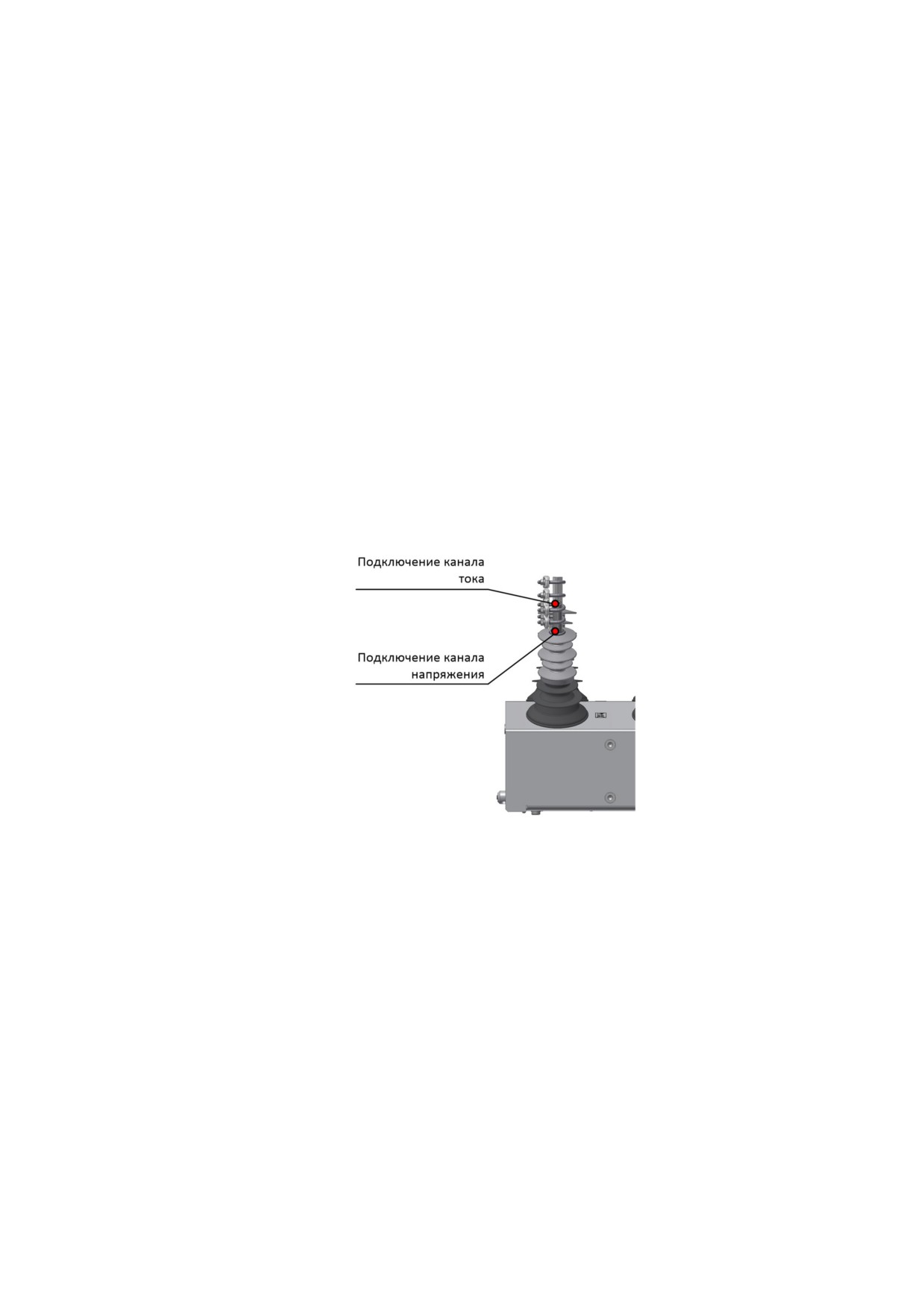

Рис.7.3. Подключение цепей тока и напряжения микроомметра к OSM
Если значение повторно выходит за нормируемые пределы, то следует обратиться в
представительство компании «Таврида Электрик».
7.2. Сервисные операции с вторичными цепями
Не требуются.
7.3. Проверки
7.3.1. Система диагностики неисправностей
Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается
предупредительный или аварийный сигнал:
• на панель управления;
• по каналам передачи данных, если реклоузер подключен в SCADA-систему;
• в TELARM Lite, при местном подключении ПК.
7.3.2. Контроль остаточного ресурса
Реклоузер обладает функцией контроля остаточного ресурса:
• коммутационного,
• механического.
Просмотр значений с панели управления выполняется по следующему пути
Рис.7.4. Контроль остаточного ресурса с панели управления
Остаточный ресурс коммутационного модуля и АБ в TELARM Lite отображается в области
счетчиков.
Рис.7.5. Область счетчиков ресурсв
При выработке механического или коммутационного ресурса рекомендуется заменить
коммутационный модуль.
7.3.3. Контроль заполнения журналов и их очистка
Журналы в составе реклоузера имеют ограниченную емкость. Просмотр заполнения
журналов с панели управления:
Рис.7.6. Просмотр заполнения журналов с панели управления
В TELARM Lite степень заполнения памяти журналов показывается в режиме онлайн
подключения в области журналов окна управления реклоузером рядом с кнопкой очистки
журналов.

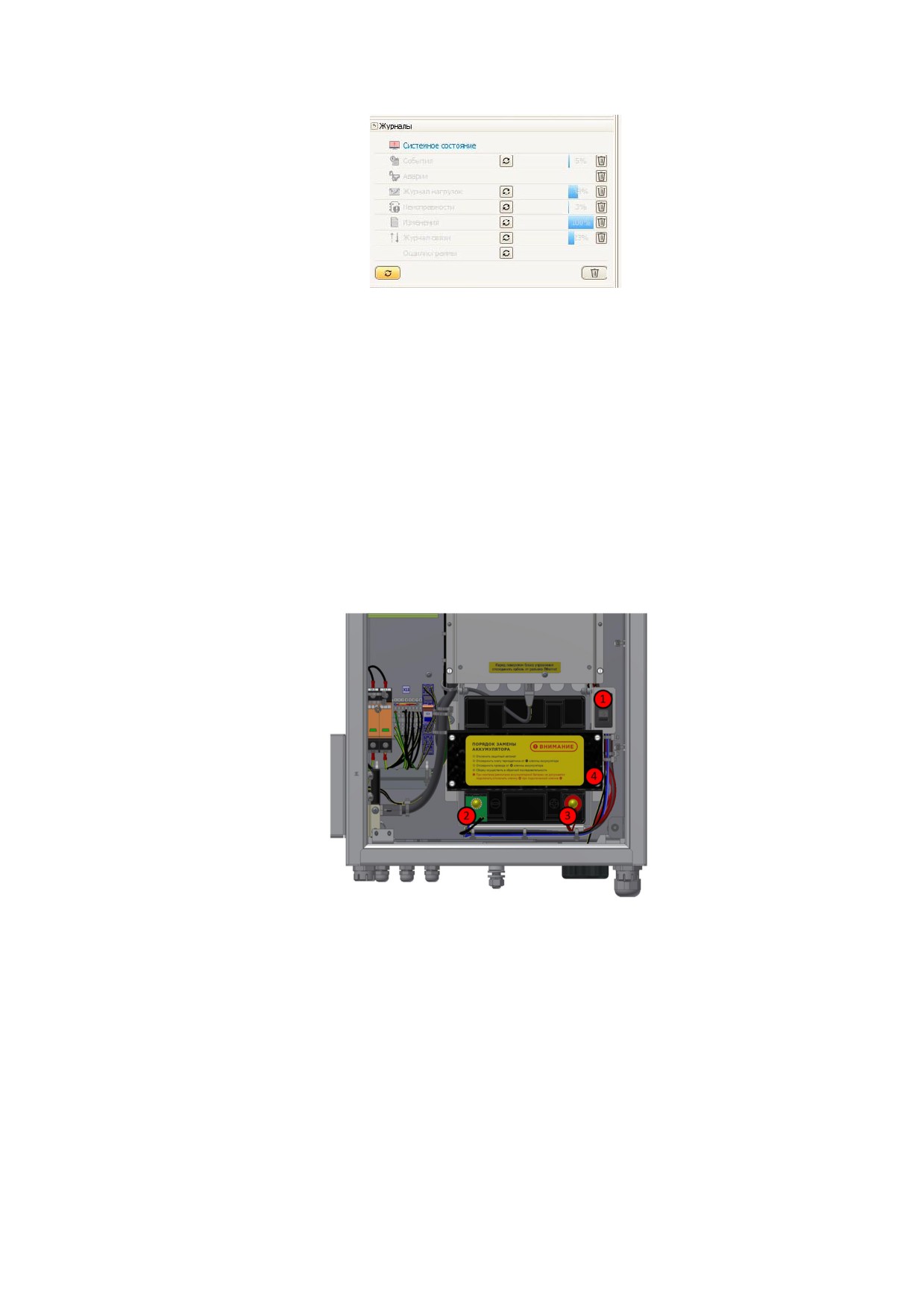

Рис.7.7. Область Журналы
7.4. Замена аккумуляторной батареи
Один раз в 10 лет требуется производить замену АКБ. Дата отсчитывается со дня ввода
оборудования в эксплуатацию.
Порядок производства работ:
1. Отключить автомат АКБ;
2. Отсоединить плату от отрицательного контакта АКБ;
3. Отсоединить провод от положительного контакта АКБ;
4. Открутить винты держателя АКБ, снять его и извлечь батарею;
Установить новую батарею. Подключение выполнить в обратном порядке.
Рис.7.8. Замена АКБ
8. УСТРАНЕНИЕ НЕПОЛАДОК
8.1.1. Поиск неисправностей
Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается
предупредительный сигнал:
• на панель управления;
• по каналам передачи данных.
Для определения типа неисправности необходимо:
• скачать журнал неисправностей с помощью TELARM;
• просмотреть Журнал неисправности через меню панели управления.
Описание состояний индикатора «Неисправность» приведено в таблице 8.1.
Таблица 8.1. Состояния индикатора «Неисправность»
Состояние
Значение
Не горит
Все неисправности устранены и все записи журнала неисправностей сквитированы
Перечень возможных неисправностей:
•
CM восстановлен
•
Выход из режима энергосбережения
•
Внешнее питание отсутствует
•
Внешнее питание восстановлено
Горит
•
АБ восстановлена
•
Цепь ЭМ восстановлена
•
Драйвер не готов
•
Драйвер восстановлен
•
Выключатель заблокирован вручную
•
Выключатель разблокирован вручную
Перечень возможных неисправностей:
•
Отказ СМ
•
Емкость АБ ниже уровня отключения
Мигает
•
Отказ отключения
•
Отказ включения
•
Обрыв цепи ЭМ
•
КЗ в цепи ЭМ
Сброс сигнализации осуществляется повторным нажатием клавиши
8.1.2. Перечень возможных неисправностей главных цепей
Таблица 8.2. Перечень неисправностей главных цепей
Неисправность
Рекомендации
Проверить подключение модуля управления к коммутационному модулю.
Отказ отключения ВВ
Убедиться, что светодиод
«MALFUN» на модуле управления не горит.
Убедиться, что коммутационный модуль не заблокирован вручную.
Проверить подключение модуля управления к коммутационному модулю.
Отказ включения ВВ
Убедиться, что светодиод
«MALFUN» на модуле управления не горит.
Проверить, что модуль управления находится в нужном режиме управления:
Неисправность
Рекомендации
местном
при управлении с панели;
дистанционном
при управлении через SCADA, TELARM, МДВВ.
Отключить оперативное питание, дождаться полного погасания всех светодиодов на модуле
управления, затем включить оперативное питание.
Убедиться, что команда «ОТКЛЮЧИТЬ» отсутствует на соответствующем входе модуля
управления в момент подачи команды «ВКЛЮЧИТЬ» или не подана постоянно.
Проверить подключение модуля управления к коммутационному модулю.
Измерить сопротивление жил к коммутационному модулю, сопротивление не более 1 Ом.
Обрыв цепи ЭМ
Измерить сопротивление изоляции жил к коммутационному модулю относительно «земли»,
сопротивление не менее 5 МОм.
Измерить сопротивление катушек электромагнитов, сопротивление не более 11 Ом.
Проверить подключение модуля управления к коммутационному модулю.
Измерить сопротивление жил к коммутационному модулю, сопротивление не более 1 Ом.
Короткое замыкание в
Измерить сопротивление изоляции жил к коммутационному модулю относительно «земли»,
цепи ЭМ
сопротивление не менее 5 МОм.
Измерить сопротивление катушек электромагнитов, сопротивление не менее 10 Ом.
Проверить подключение модуля управления к коммутационному модулю.
Превышение времени
Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть, дождитесь подготовки
включения
драйвера к операции включения.
Проверить подключение модуля управления к коммутационному модулю.
Превышение времени
Проверить отсутствие сигнала «Драйвер не готов». Если сигнал есть, дождитесь подготовки
отключения
драйвера к операции отключения.
Драйвер не готов
Дать драйверу время на подготовку (не более 60 секунд).
Переходное сопротивление
Использовать измерительный прибор с рекомендуемыми.
коммутационного модуля
выше нормированного
Устранить ошибки монтажа (устранить тяжения от внешней ошиновки, проверить моменты
значения
затяжки болтовых соединений ошиновки).
Устранить ошибки подключения или неисправности в цепях РЗиА.
Убедиться в отсутствии короткого замыкания и соответствия нагрузки в цепях блок-
Отсутствие смены
контактов.
положения
Устранить короткие замыкания, привести в соответствие нагрузки в цепях блок-контактов.
блок-контактов
В случае повреждения блок-контактов заменить панели блок-контактов или обратиться в
ближайший региональный технико-коммерческий центр «Таврида Электрик».
Если неисправность не удалось устранить одним из предложенных способов,
рекомендуется обратиться в ближайший региональный технико-коммерческий центр
«Таврида Электрик».
8.1.3. Перечень возможных неисправностей вторичных цепей
Таблица 8.3. Перечень неисправностей вторичных цепей
Неисправность
Рекомендации к устранению неисправности
Отключить оперативное питание, дождаться полного погасания всех светодиодов на модуле
управления, затем включить оперативное питание.
Отказ СМ
Убедиться, что светодиод
«MALFUN» на модуле управления не горит.
Проверить наличие оперативного питания.
Отсутствие внешнего
Проверить целостность и правильность подключения цепей оперативного питания.
питания
Проверить исправность источника питания.
Режим энергосбережения
Восстановить внешнее оперативное питание.
Неисправность
Рекомендации к устранению неисправности
Отключить оперативное питание, дождаться полного погасания всех светодиодов на модуле
управления, затем включить оперативное питание.
СМ не готов
Убедиться, что светодиоды
«READY» и «POWER» на модуле управления горят.
Отсутствие соединения с ПУ
Проверить целостность соединения панели управления с модулем управления.
Если неисправность не удалось устранить самостоятельно одним из предложенных
способов, рекомендуется обратиться в ближайший региональный технико-коммерческий
центр «Таврида Электрик».
9. УТИЛИЗАЦИЯ
Реклоузер не представляет опасности для окружающей среды и здоровья людей, не
содержит драгоценных металлов и после окончания срока службы утилизируется как
бытовые отходы.
10. РЕМОНТ
Реклоузер не требует проведения капитальных, средних и текущих ремонтов.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11.1. Гарантийные обязательства
Гарантийные обязательства выполняются при условии сохранности пломб и соблюдения
требований Руководства по эксплуатации.
Гарантийный срок хранения и эксплуатации изделия указан в паспорте.
11.2. Замена отказавшего оборудования
Внимание! При выходе из строя компонента необходимо связаться с представителем
компании «Таврида Электрик» для подтверждения отказа.
Замена оборудования вследствие выхода его из строя, поломки должна производиться в
присутствии инженера СГО регионального представительства компании «Таврида Электрик»
или представителем эксплуатирующей организации при условии согласования порядка
производства работ с инженером СГО «Таврида Электрик».
При выходе из строя элемента реклоузера он заменяется на аналогичный. Оборудование
для замены предоставляется технико-коммерческим центром «Таврида Электрик». Условия
предоставления оборудования определяются действующими на момент выхода из строя
гарантийными обязательствами.
ПРИЛОЖЕНИЕ 1. СОСТАВ ПРОДУКТА
Реклоузер TER_Rec25_Al1_L5M
№
Обозначение
Наименование
п/п
Коммутационный
1
OSM25_Al_1
модуль
2
TER_RecUnit_RC7
Шкаф управления
TER_RecUnit_
Соединительное
3
Umbilical_7(6)
устройство
Ограничители
4
TER_RecComp_SA15_1(17.5)
перенапряжений
15 кВ
Ограничители
5
TER_RecComp_SA15_1(24)
перенапряжений
20 кВ
Трансформатор
6
TER_RecComp_VT25_1(630_15_127)
собственных нужд
15 кВ
№
Обозначение
Наименование
п/п
Трансформатор
7
TER_RecComp_VT25_1(630_20_127)
собственных нужд
20 кВ
Монтажный комплект
8
TER_RecMount_Rec25_1
реклоузера
Монтажный комплект
9
TER_RecMount_OSM25_1
коммутационного
модуля
Монтажный комплект
коммутационного
10
TER_RecMount_OSM15_2
модуля для установки на
ОРУ
Монтажный комплект
коммутационного
11
TER_RecMount_OSM25_2
модуля для установки на
ОРУ
Монтажный комплект
установки второго ТСН
12
TER_RecMount_VT25_1
при двухстороннем
питании
Монтажный комплект
13
TER_RecMount_Dis25_1
разъединителя
