ПРИБОРЫ ПРИЕМНО-КОНТРОЛЬНЫЕ И УПРАВЛЕНИЯ ОХРАННО-ПОЖАРНЫЕ ГРАНИТ™- 16, ГРАНИТ™- 24, ГРАНИТ™- 16(М) с ВП, ГРАНИТ™- 24(М) с ВП. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ САПО.425519.034РЭ



Запуск оповещения о пожаре осуществляется:

 автоматически, при определении события

«Пожар2» и, опционально,

«Пожар1» в

пожарном ШС;

 вручную с панели индикации и управления прибора или ВП (кнопка «ПУСК»);

 дистанционно, с помощью устройства дистанционного пуска (УДП).



Три выхода оповещения типа «открытый коллектор» (далее

- ОК):

«ЛМП» («Лампа»),

«СИР» («Сирена»), «ОПВ» («Оповещение о пожаре», далее - «Оповещение») и выход

оповещения типа «сухие» контакты реле: «ПЦН3»;



Выходы контроля неисправностей и контроля тампера: выход ОК «НСП» («Неисправность») и

выход типа «сухие» контакты реле: «ПЦН4»;



Автоматический контроль всех линий оповещения на обрыв и короткое замыкание.



Гибкость настройки: прибор имеет

3 стандартные тактики применения, а при

использовании программного обеспечения (ПО) «KeyProg», Вы сами определяете наиболее

подходящую для вас конфигурацию прибора.



Запись, сформированной в ПО «KeyProg» конфигурации, в прибор осуществляется с помо-

щью переносных запоминающих устройств: USB-программатора*, выпускаемого ООО НПО

«Сибирский Арсенал» или электронного ключа ТМ DS1996*. Данные записываются в пере-

носное запоминающее устройство из базы данных, расположенной в компьютере.

* - USB-программатор и ключ ТМ DS1996 в комплект прибора не входят (входят в комплект програм-

мирования автономных приборов).



Парольная защита органов управления прибора от несанкционированного доступа.



Функции «Тихая тревога» и «Автовозврат» для охранных ШС (опционально).



Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.



Защита от перенапряжения на входе каждого ШС.



Отключаемый выход «+12В» для питания и сброса состояния извещателей.



Неотключаемый выход «ВЫХ» с выходным напряжением 12 В для питания извещателей и

оповещателей.

 Автоматический переход на питание от АБ при отключении сети 220 В, и обратно, при восста-

новлении питания 220 В. Сигнал «Тревога» при этом не выдается.

 При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на кругло-

суточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в услови-

ях воздействия агрессивных сред и во взрывоопасных помещениях.

1.3 Комплектность

Таблица 1 - Комплектность

Обозначение

Наименование

Количество

САПО.425519.034

ППКУОП Гранит-24

САПО.425519.034-01

ППКУОП Гранит-16

САПО.425519.035

ППКУОП Гранит-24 с ВП

1*

САПО.425519.035-01

ППКУОП Гранит-16 с ВП

САПО.425519.037

ППКУОП Гранит-24М с ВП

САПО.425519.037-01

ППКУОП Гранит-16М с ВП

САПО.425729.002 (-01)

Порт Touch Memory

1

―

Электронный ключ Touch Memory DS1990A

2

―

Резистор 7,5 кОм  5 %, 0,25 Вт

(Гранит-24 / Гранит-16)

28 / 20

САПО.685621.005 (005-01) Жгуты для подключения АБ (красный и синий)

2

САПО.685621.007 (007-01) Жгуты для подключения АБ (красный и синий) **

2

САОП.685621.105

Шнур сетевой **

1

САПО.425519.034РЭ

Руководство по эксплуатации

1

САПО.426439.039 (039-01)

Выносная панель *** Гранит-24 (Гранит-16)

1

САПО.426439.039ПС

Паспорт ***

1

Примечания:

(*) - вариант исполнения указан в п. «Свидетельство о приемке».

(**) - для прибора в металлическом корпусе.

(***) - только для вариантов с ВП.

5

Гранит-16,-24

На плате контроллера прибора

(рис.1) расположены:

 Клеммные колодки:

X1 - для подключения шлейфов сигнали-

зации (ШС1«ШС24 или ШС1«ШС16);

X3 - для подключения ВП;

X5 - для подключения линий реле ПЦН;

X6 - выходы для питания извещателей,

подключения оповещателей

(выходы ОК)

и вход для подключения порта ТМ;

XS8 (клеммы «-АБ» и «+АБ») - предназна-

чены для подключения аккумуляторной бата-

реи.

 Разъёмы:

XS9 предназначен для подключения USB-

программатора.

К разъёму XS7 подключена плата источни-

ка питания.

К разъёму XS3 подключена плата индика-

ции.

К разъёму XS4, с обратной стороны платы

контроллера, подключена плата адаптера

линии (для вариантов прибора с ВП).

 Кнопка ТАМПЕР (SB1) для формирования

извещения

«Вскрытие» при снятии крышки

прибора;

 Перемычки J1 и J2..J5, предназначенные

для задания режимов работы и настроек при-

бора;

 Светодиод VD для индикации режима про-

граммирования.

На плате прибора в металлическом корпу-

се предусмотрена клемма заземления.

Клеммник Х4 в данной версии прибора не

используется.

На плате ВП расположены:

 Клеммник Х1 для подключения ВП к прибо-

ру (к клеммнику Х3 платы контроллера) - см.

Приложение А, рис.А1 и А2;

 Встроенный звуковой сигнализатор ВП.

Для вариантов прибора без ВП встроен-

ный звуковой сигнализатор расположен на

плате индикации прибора.

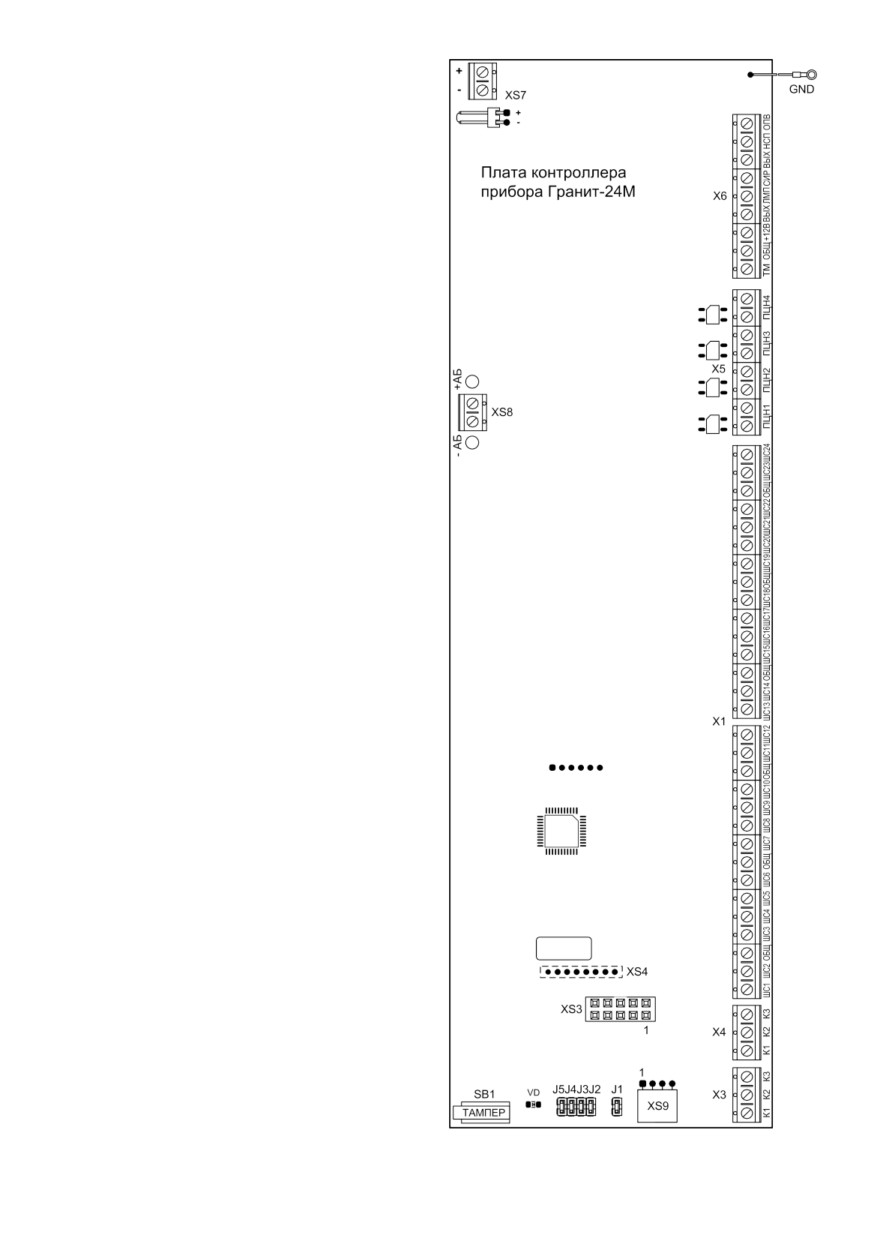

Рис.1 Плата контроллера прибора

7

Гранит-16,-24

На лицевую панель прибора или ВП выведены (рис.2):

 светодиодные индикаторы и кнопки ШС (1«24 или 1«16);

 индикаторы сети и резервного питания: «ПИТАНИЕ» «СЕТЬ 220В» и «ПИТАНИЕ» «АБ»;

 индикатор «ПОЖАР» (общий для всех ШС);

 индикатор «ТРЕВОГА» (общий для всех ШС);

 индикатор «ОТКЛ» или «ОТКЛЮЧЕНИЕ»;

 индикаторы неисправностей:

 «НЕИСПРАВНОСТЬ» «ОБЩАЯ»;

 «НЕИСПРАВНОСТЬ» «ЛИНИЯ СИРЕНЫ»;

 «НЕИСПРАВНОСТЬ» «ЛИНИЯ ЛАМПЫ»;

 «НЕИСПРАВНОСТЬ» «ЛИНИЯ ОПВ»;

 «НЕИСПРАВНОСТЬ» «ЛИНИЯ УДП»;

 «СВЯЗЬ» (используется только для приборов с ВП).

 индикатор и кнопка «ПУСК», индикатор и кнопка «СТОП»;

 индикатор и кнопка «БЛОК»;

 индикатор и кнопка «ТЕСТ/ЗВУК ОТКЛ»;

 кнопка «СБРОС» (перепостановка ШС, сброс индикации неисправностей, сброс режимов

«Пуск» и «Стоп»).

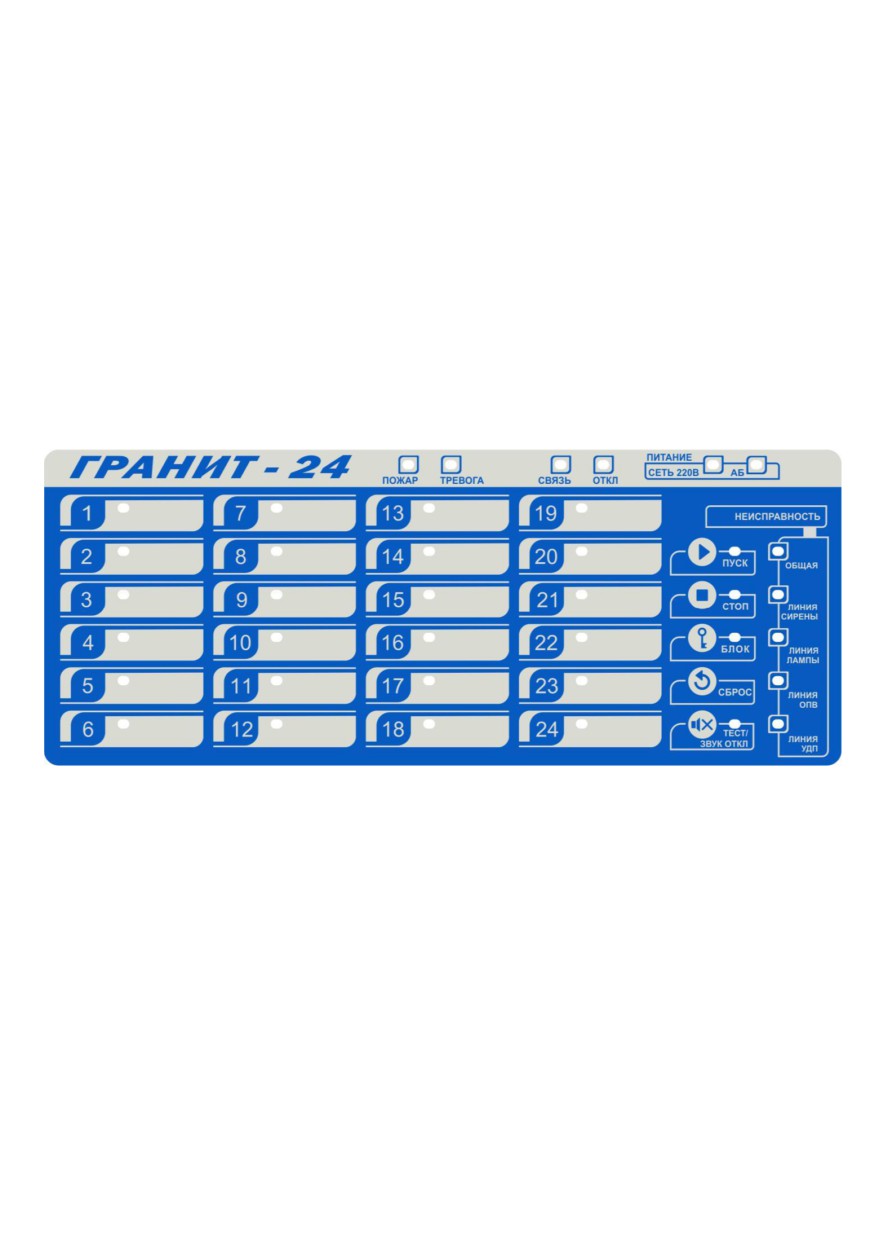

Рис.2 Выносная панель индикации и управления для Гранит-24(М) с ВП

4

ТЕХНИЧЕСКИЕ ДАННЫЕ

4.1 Режимы работы, виды извещений

Прибор имеет следующие основные режимы работы:

 режим «Снят с охраны»;

 режим «Постановки на охрану»;

 режим «Охраны» («Дежурный» режим);

 режим «Пуск» (пуск оповещения), «Стоп» (остановка пуска);

 режим «Тревоги», «Пожар2», «Пожар1»;

 режим «Программирования»;

 режим «Тестирования».

Прибор может выдавать следующие основные виды извещений на встроенные и

внешние индикаторы, внешние оповещатели и линии реле ПЦН:

«Норма» - при отсутствии тревог и неисправностей;

«Взят на охрану» - ШС поставлен на охрану;

«Снят с охраны» - ШС снят с охраны;

«Отключение» - при хотя бы одном снятом с охраны ШС;

8

«Тревога» - при срабатывании охранного извещателя (ИО) в охранном ШС;

«Пожар1» - при срабатывании одного пожарного извещателя (ИП) в пожарном ШС;

«Пожар2» - при срабатывании двух ИП в пожарном ШС;

«Неисправность ШП» - при коротком замыкании или обрыве пожарного ШС;

«Неисправность СЛ» - при коротком замыкании или обрыве контролируемой СЛ;

«Неисправность общая» - при любой общей неисправности прибора;

«Пуск» - в режимах «Пожар2», «Пожар1» (опционально), и/или при ручном пуске с панели

прибора, и/или при срабатывании в цепи устройства дистанционного пуска (УДП). В

качестве линии УДП используется линия последнего ШС (ШС16 или ШС24);

«Стоп» - в режиме остановки пуска с панели прибора;

«Отключение звука» - при отключении звука встроенного сигнализатора с панели прибора;

«Вскрытие» - при снятии крышки прибора (сработка тампера);

«Сеть» - при наличии напряжения питания от сети 220 В;

«АБ» - при наличии аккумуляторной батареи;

«Разряд АБ» - при автоматическом отключении АБ после её разряда до уровня 10,5 В.

4.2 Технические характеристики

Таблица 2 - Технические характеристики

Параметр

Значение

Информационная ёмкость (кол-во шлейфов сигнализации)

16 / 24

Информативность (кол-во основных видов извещений прибора)

17

Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей)

128 шт.

(ключи ТМ / proximity-карты* / цифровые коды / брелоки)

Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм)

17  2 В

Суммарная токовая нагрузка в ШС в дежурном режиме, не более

1,5 мА

Напряжение / ток выходов реле ПЦН1«4 («сухой» контакт оптореле), до

100 В / 150 мА

Ток потребления по выходу «+12В» для питания извещателей, не более

250 мА

Ток потребления по выходу «ОПВ», не более

200 мА

Ток потребления по выходу «СИР» для питания внешнего звукового оповеща-

500 мА

теля, 12 В (при наличии подключенной, заряженной АБ), не более

Ток потребления по выходу «ЛМП» для питания внешнего светового оповеща-

200 мА

теля, 12 В (при наличии подключенной, заряженной АБ), не более

Регистрируются нарушения ШС длительностью, более

350 мс

Не регистрируются нарушения ШС длительностью, менее

200 мс

Напряжение питания от сети (переменный ток 50 Гц)

187...242 В

Мощность, потребляемая от сети, не более

20 ВА

Напряжение питания от аккумуляторной батареи

11,8...14,0 В

Номинальная ёмкость встроенной аккумуляторной батареи

7 Ач / 12 Ач

(пластмассовый корпус / металлический корпус)

Ток потребления от аккумуляторной батареи в дежурном режиме

150 мА

(при отсутствии внешних потребителей), не более

Масса прибора без аккумуляторной батареи, не более

2,5 кг / 5 кг

(пластмассовый корпус / металлический корпус)

Масса ВП, не более

0,3 кг

Габаритные размеры прибора в пластмассовом корпусе, не более

32526090 мм

Габаритные размеры прибора в металлическом корпусе, не более

317300118 мм

Габаритные размеры ВП, не более

28510533 мм

Степень защиты оболочкой (пластмассовый корпус / металлический корпус)

IP20 / IP10

Степень защиты оболочкой ВП

IP20

Средняя наработка на отказ прибора в режиме охраны или в режиме снят с

40 000 часов

охраны, не менее

Вероятность эффективного срабатывания

0,97

Срок службы, не менее

10 лет

9

Гранит-16,-24

Параметр

Значение

Условия эксплуатации

Диапазон рабочих температур

минус 30«+50 °С

Относительная влажность воздуха при +40 °С, не более

93 %

* - технические характеристики используемых proximity-карт:

Формат: EM-Marin, частота: 125 кГц, длина кодовой посылки: 64 бита, скорость передачи: 2 кБод.

Модуляция: амплитудная, код: Манчестер.

4.3 Принцип работы прибора

 Прибор обеспечивает режим охраны при следующих параметрах шлейфов сигнализации:

 максимальное сопротивление проводов охранного шлейфа без учета оконечного резистора

не более 470 Ом, сопротивление утечки между проводами не менее 20 кОм;

 максимальное сопротивление проводов пожарного шлейфа без учета оконечного резисто-

ра не более 220 Ом, сопротивление утечки между проводами не менее 50 кОм;

 сопротивление оконечного резистора 7,5 кОм.

 При нарушении любого из контролируемых шлейфов сигнализации прибор переходит в режим

тревоги.

 Контроль состояния шлейфа сигнализации и формирование извещений разного типа произво-

дится по величине его сопротивления - см. табл.3.

Таблица 3 - Зависимость состояния ШС от сопротивления цепи

Тип извещения

Условие для формирования извещения

Сопротивление ШС

Общее сопротивление шлейфа сигнализации,

«Норма»

(4,5«8) кОм

линии УДП

При срабатывании охранного извещателя в

<1,7 кОм

«Тревога»

охранном ШС

или

(общее сопротивление ШС)

>11 кОм

(1,8«3,6) кОм

При срабатывании одного извещателя в

«Пожар1»

или

пожарном ШС (общее сопротивление ШС)

(9«10) кОм

(0,9«1,7) кОм

При срабатывании двух извещателей в

«Пожар2»

или

пожарном ШС (общее сопротивление ШС)

(11«15) кОм

(0,9«3,6) кОм

При срабатывании в линии УДП

«Пуск УДП»

или

(общее сопротивление ШС)

(9«15) кОм

<0,8 кОм

«Неисправность ШП»,

При коротком замыкании или обрыве пожарно-

или

«Неисправность линии УДП»

го ШС, линии УДП (общее сопротивление ШС)

>15 кОм

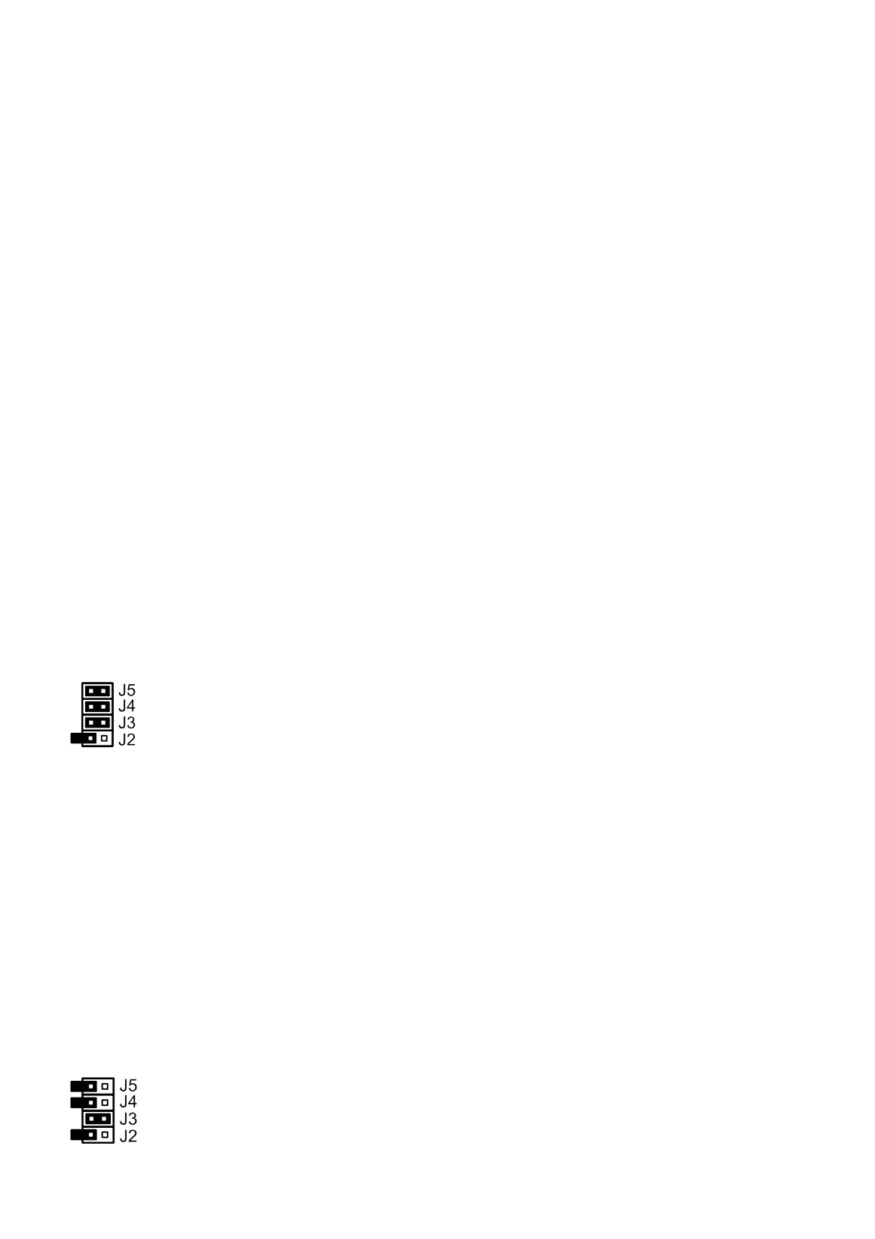

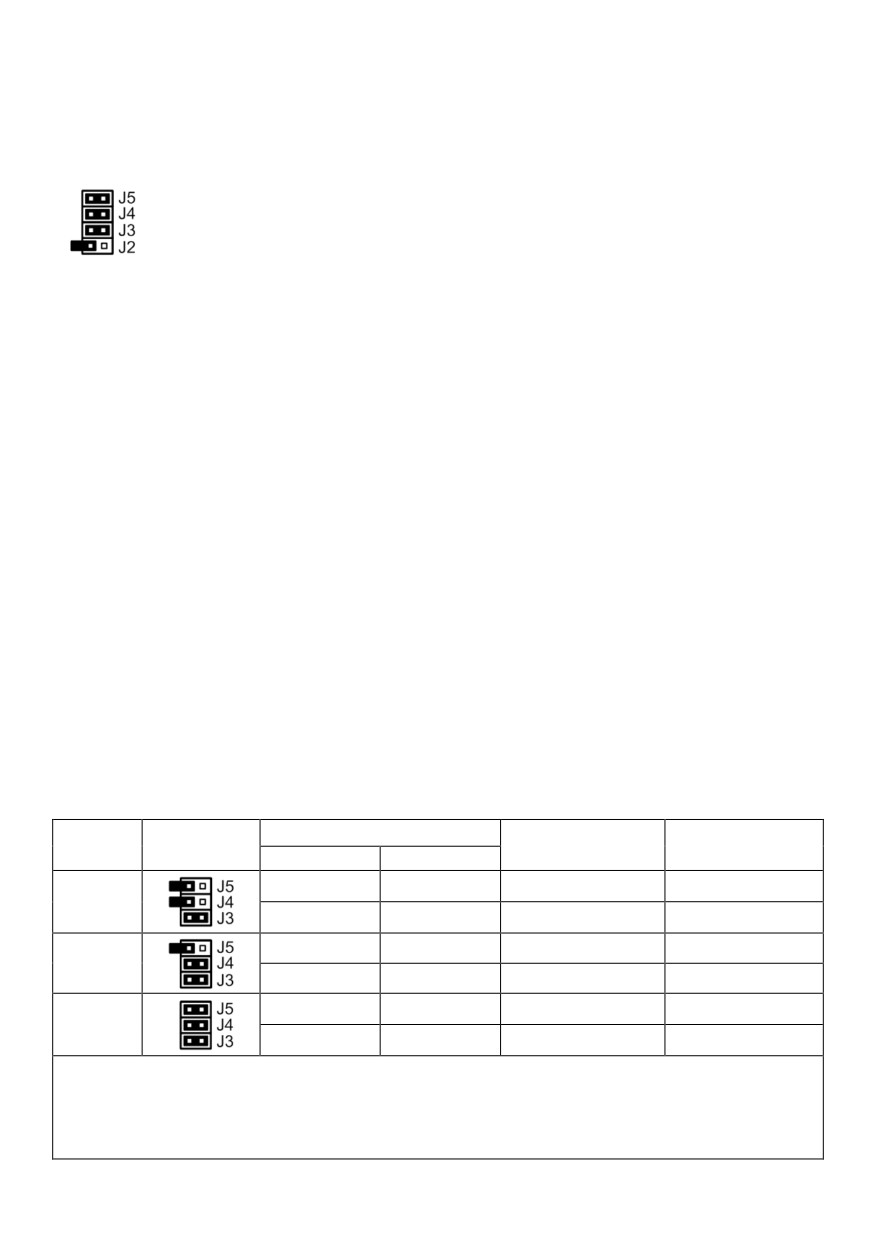

 Соответствие настройки и положения перемычек J1, J2, J3, J4, J5 определяется по табл.4.

Таблица 4 - Соответствие настройки и положения перемычек J1, J2, J3, J4, J5

Назначение / настройка

Перемычка

Замкнута

Разомкнута

Рабочий режим

J1

Переход в режим программирования (см. п.5)

При замыкании - перезапуск

Включен контроль соединительных линий

Контроль соединительных линий ЛМП, СИР,

J2 *

ЛМП, СИР, НСП и ОПВ

НСП и ОПВ отключен

J3

Установлены стандартные тактики

Установлена программируемая тактика

J2, J4, J5

Задают режимы программирования - см. п.5.1, 5.2, 5.3 и 5.5

J4, J5

Задают стандартные тактики применения - см. п.5.4

* - в рабочем режиме.

10



При работе в режиме пожарной охраны прибор обеспечивает выдачу тревожного сигнала на

внешний звуковой оповещатель (сирену) после нарушения ШС без задержки.



При постановке пожарного ШС на охрану предусмотрен сброс сработавших пожарных изве-

щателей, питающихся от ШС, который обеспечивается снятием питания со шлейфа на

3 секунды.



Встроенный звуковой сигнализатор прибора всегда включается без задержки.



Звуковые сигналы встроенного звукового сигнализатора отключаются кратковременным

нажатием на кнопку «ТЕСТ/ЗВУК ОТКЛ» на панели прибора или ВП (до появления новых со-

бытий в приборе), при этом включается жёлтый индикатор «ТЕСТ/ЗВУК ОТКЛ».



При извещении «Тревога» на выходе «СИР» обеспечивается непрерывный сигнал. Дли-

тельность сигнала составляет 1 минуту.



При извещении

«Пожар2» на выходе «СИР» обеспечивается прерывистый сигнал с перио-

дом 1 секунда, а при извещении «Пожар1» прерывистый сигнал с периодом 2 секунды. Дли-

тельность этих сигналов неограниченна (опционально, может быть установлено ограничение

- 1 минута).



Внешний световой оповещатель (лампа) выключен если все ШС сняты с охраны, непрерывно

светится если хотя бы один ШС поставлен на охрану и мигает 1 Гц в тревожных режимах.



Индикация состояния ШС светодиодными индикаторами в соответствии с таблицей 5.

Таблица 5 - Индикация состояния ШС

Индикатор ШС

Индикатор

Индикатор

Режим, тактика

Состояние ШС

«ОТКЛ»

«1»««16/24»

«ТРЕВОГА»

«ПОЖАР»

«Снят с охраны»

Не анализируется

жёлтый

-

выключен

жёлтый

пожарный ШС

«Снят с охраны»

Не анализируется

выключен

выключен

-

жёлтый

охранный ШС

Охранный ШС в норме

мигает

выключен

-

выкл.*

«Закрытая дверь»

(задержка постановки)

зеленым

(режим постановки)

Охранный ШС нарушен

мигает

выключен

-

выкл.*

(задержка постановки)

красным/зеленым

Охранный или пожар-

«Охрана»

зелёный

выключен

выключен

выкл.*

ный ШС в норме

Нарушение в охранном

мигает

мигает

«Тревога»

-

выкл.*

ШС

зелёным

красным

ИО поставлен на охрану

«Охрана после

мигает

мигает

автовозвратом после

-

выкл.*

автовозврата»

зелёным

красным

тревоги

Сработал ИП

мигает

«Пожар1»

мигает красным

-

выкл.*

в пожарном ШС

красным

Сработало 2 ИП

«Пожар2»

красный

-

красный

выкл.*

в пожарном ШС

«Неисправность

Обрыв или К.З.

мигает жёлтым

-

выключен

выкл.*

ШП»

в пожарном ШС

* - индикатор «ОТКЛ» («ОТКЛЮЧЕНИЕ») погашен, только если все ШС поставлены на охрану.



Состояние выхода «НСП» в соответствии с таблицей 6.

Таблица 6 - Состояние выхода «НСПª

Состояние прибора

Выход «Неисправность»

Нет неисправностей

выключен

Пожарный ШС в состоянии «Неисправность»

включен

Нет сети или АБ

включен

КЗ или обрыв СЛ в выключенном состоянии

включен

Другая неисправность

включен

Сработал тампер

включен

12

 Индикация состояния питания светодиодными индикаторами в соответствии с таблицей 7.

Таблица 7 - Индикация состояния питания

Состояние питания

Индикаторы «ПИТАНИЕ»

Наличие питания 220 В, АБ подключена, заряжена

«СЕТЬ 220В» зелёный, «АБ» зелёный

Наличие питания 220 В, АБ нет или разряжена

«СЕТЬ 220В» зелёный, «АБ» погашен

Нет питания 220 В, АБ подключена, заряжена -

«СЕТЬ 220В» погашен, «АБ» зелёный

питание прибора от АБ

«СЕТЬ 220В» погашен,

Нет питания 220 В, АБ разряжена

«АБ» редко мигает зеленым - прибор в

режиме защиты АБ от глубокого разряда

Режимы работы индикаторов «СЕТЬ 220В» и «АБ» на корпусе прибора в исполнении с ВП

аналогичны одноименным индикаторам на ВП.



При питании прибора от сети 220 В осуществляется подзарядка АБ в буферном режиме. Пе-

ред установкой аккумуляторной батареи убедитесь, что она полностью заряжена.

ВНИМАНИЕ! Прибор не является зарядным устройством.



При отключении сетевого питания 220 В прибор переходит на работу от резервного источника

питания - встроенной аккумуляторной батареи. При этом, при понижении питающего напря-

жения до 10,5±0,4 В, прибор переходит в режим защиты АБ от глубокого разряда (индикатор

«АБ редко мигает зелёным»). Это приводит к минимальному потреблению тока и предотвра-

щает глубокий разряд АБ в течение нескольких суток. Выход из этого режима произойдет ав-

томатически при появлении напряжения сети 220 В.

ВНИМАНИЕ! При длительном (более суток) отключении прибора от сети 220 В, для предот-

вращения глубокого разряда аккумуляторной батареи, целесообразно отключить её, сняв

клемму с «+» контакта.



В приборе предусмотрена кнопка «ТЕСТ/ЗВУК ОТКЛ», при нажатии на которую в режимах,

когда нет нарушенных ШС, в течение 10-ти секунд производится тестовая проверка работо-

способности светодиодных индикаторов и встроенного звукового сигнализатора. После те-

стирования прибор автоматически переходит в исходное, до тестирования, состояние.



Для предотвращения несанкционированного доступа посторонних лиц к органам управления

прибора применена парольная защита, блокирующая постановку и снятие ШС кнопками (см. -

п.6). Если доступ заблокирован паролем, индикатор «БЛОКª мигает жёлтым.



Для обнаружения несанкционированного вскрытия корпуса в приборе предусмотрен

тампер, при срабатывании которого, на реле ПЦН4 и выход «НСП» выдаётся извещение

«Вскрытие» (контакты реле - размыкаются, выход - включается).



Настройки прибора и его ШС могут быть изменены при программировании прибора с помо-

щью программного обеспечения «KeyProg» и USB-программатора или ключа с памятью (см. -

п.5.5).

4.4 Управление оповещением

В приборе предусмотрены выходы и органы управления оповещением при пожаре.

Запуск оповещения (переход в режим «Пуск») осуществляется:

 автоматически (при определении события «Пожар2»* в пожарном ШС);

 вручную с панели индикации и управления прибора или ВП (кнопка «ПУСК»);

 дистанционно, с помощью устройства дистанционного пуска - УДП (УДП подключа-

ется к пожарным ШС16 или ШС24 - см. рис.А1 и А2).

* - с помощью ПО «KeyProg» можно установить запуск и по событию «Пожар1».

Переход в режим «Пуск» индицируется красным свечением индикатора «ПУСК» и звуко-

вой индикацией встроенного сигнализатора.

В режиме «Пуск»:

- включается выход ОК «ОПВ».

- включается сирена (выход ОК «СИР»).

- мигает лампа 1 Гц (1 раз в 1 сек.) (выход ОК «ЛМП»).

- замыкается реле ПЦН3 * (контакты НР и ПР).

* - опционально, с помощью ПО «KeyProg» опцию можно отключить.

13

Гранит-16,-24

Переход в режим «Стоп» (остановка оповещения о пожаре) осуществляется кнопкой

«СТОП» с панели индикации и управления прибора или ВП и индицируется жёлтым свечением

индикатора «СТОП» (индикатор «ПУСК» - отключен, встроенный звук - отключен).

В режиме «Стоп» выключается выход «ОПВ» и отключается индикация сирены режима

«Пуск». Выход лампы и реле ПЦН3 состояния не меняют.

Нажатие на кнопку «ПУСК» продолжит оповещение.

Отменить режимы «Пуск» и «Стоп» можно кнопкой «СБРОС» с панели индикации и управ-

ления прибора или ВП. При этом все не снятые с охраны ШС перепоставятся, а все выходы

перейдут в исходное состояние.

5

ПРОГРАММИРОВАНИЕ ПРИБОРА

ВНИМАНИЕ! Все операции, приведенные в этом разделе осуществляются при

отжатом тампере и разомкнутой перемычке J1.

Для программирования/стирания ключей, установки/удаления пароля блокировки, задания

тактики применения прибора, для программирования прибора с помощью USB-программатора

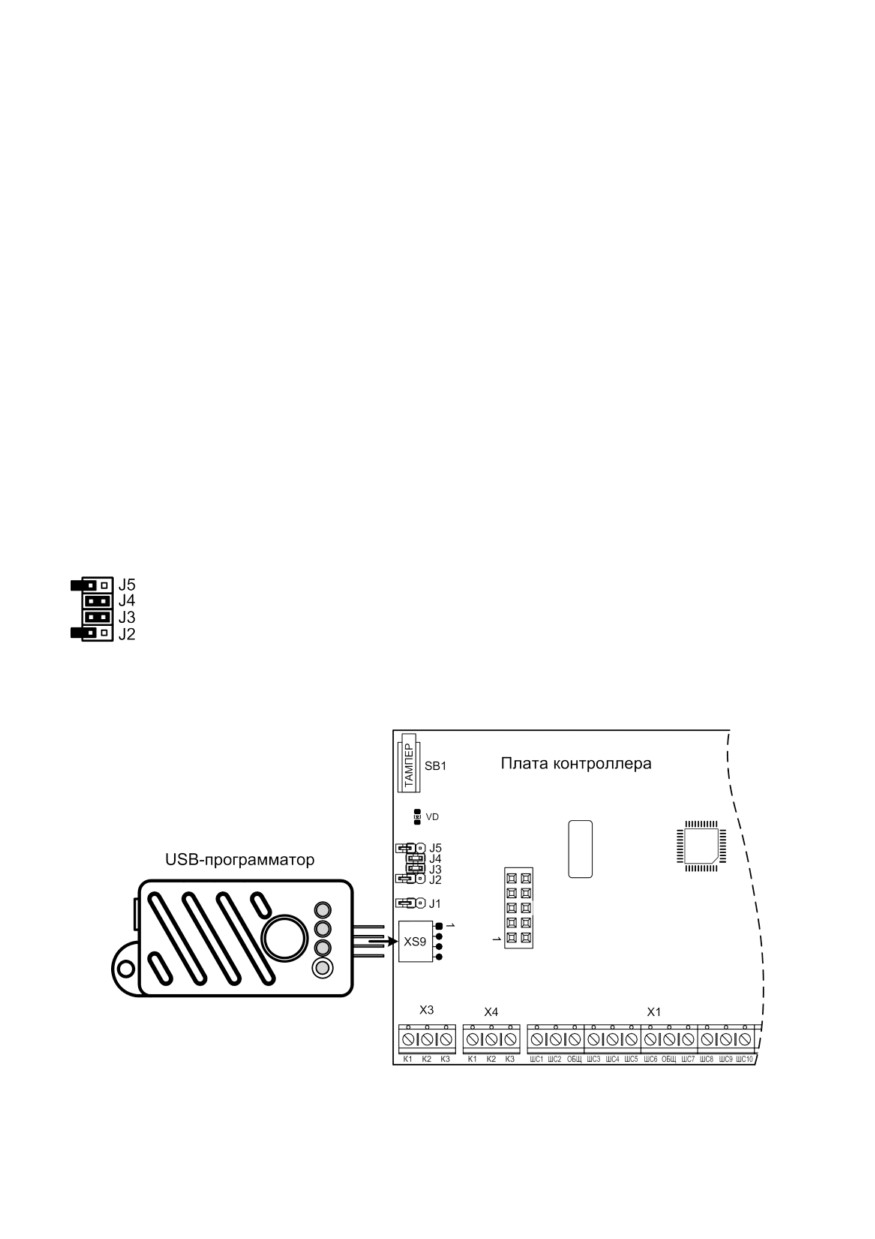

или ключа установите перемычки J2...J5 на плате контроллера прибора в необходимое положе-

ние (см. п.5.1«5.5).

Переход из рабочего режима в режим программирования осуществляется при отжатом

тампере и размыкании перемычки J1. Для применения настроек и возврата в рабочий режим

необходимо замкнуть перемычку J1. При этом произойдет перезапуск прибора и начнется рабо-

та прибора с новыми установками, заданными при программировании.

ВНИМАНИЕ! Не рекомендуется перезапускать прибор при установке перемычек J2«J5,

неоговоренной в данном разделе, т.к. это может привести к некорректной работе прибора.

5.1 Программирование ключей охраны

С помощью ключей охраны можно осуществлять групповую постановку на охрану и снятие

с охраны ШС - постановку/снятие разделов (раздел - группа ШС).

При необходимости Вы легко можете запрограммировать электронные ключи охраны.

Максимально в прибор можно записать 128 ключей охраны.

Запрограммированные ключи сохраняются в энергонезависимой памяти прибора.

Идентификация электронных ключей осуществляется путем считывания их кодов.

При необходимости Вы также можете стереть из памяти прибора все ранее запрограмми-

рованные ключи (п.5.2).

При включенном питании установите перемычки J2..J5 в положение, показанное

на рисунке слева. Разомкните перемычку J1.

Индикаторы ШС погаснут.

Светодиод VD на плате контроллера будет мигать 2 Гц.

Для программирования ключа охраны создайте группу ШС (раздел), последовательно

нажав на необходимые кнопки ШС (при нажатии на кнопку ШС, индикатор соответствующего ШС

засветится непрерывно зелёным). Затем коснитесь незапрограммированным ключом порта ТМ,

подключенного к прибору. Считывание кода ключа и запоминание этого кода в памяти прибора

подтверждается включением на короткое время выхода сирены и встроенного звукового сигна-

лизатора. Выбранные в процессе программирования ШС становятся разделом, управляемым

одним или несколькими ключами, принадлежащими этому разделу.

ВНИМАНИЕ! Прибор не осуществляет запись ключа охраны, если при программирова-

нии были выбраны ШС являющиеся частью или вложением групп ШС выбранных при про-

граммировании предыдущих ключей охраны.

Если запись ключа охраны не возможна, то это индицируется сигналом другой тонально-

сти встроенного звукового сигнализатора.

Для выхода из режима необходимо замкнуть перемычку J1.

Для программирования ключа охраны для другой группы ШС (для следующего раздела)

необходимо повторить процедуру описанную выше.

5.2 Стирание базы электронных ключей

При включенном питании установите перемычки J2..J5 в положение, показанное

на рисунке слева. Разомкните перемычку J1.

Светодиод VD на плате контроллера будет мигать 1 Гц.

14

Стирание начнется при нажатии на кнопку тампера. Завершение стирания индицируется

периодическим кратковременным выключением светодиода VD на плате контроллера (кнопку

тампера можно отпустить). Для выхода из режима необходимо замкнуть перемычку J1.

Эту операцию желательно выполнить сразу после покупки прибора, а также в случае

утери электронных ключей.

5.3 Изменение и удаление пароля блокировки

При включенном питании установите перемычки J2..J5 в положение, показанное

на рисунке слева. Разомкните перемычку J1.

Индикаторы ШС погаснут.

Светодиод VD на плате контроллера будет мигать 2 Гц.

Для изменения или удаления пароля блокировки необходимо перевести прибор в состоя-

ние ввода пароля нажатием на кнопку «БЛОК» - индикатор «БЛОК» засветится жёлтым.

Изменение пароля

Пароль состоит из 4-х цифр.

Нажмите четыре любых кнопки ШС (можно повторно), каждое нажатие подтверждается

звуковым сигналом и включением зелёным (или погасанием, если уже был включен) соответ-

ствующего индикатора ШС.

После последнего (4-го) нажатия кнопок ШС прибор запомнит пароль со звуковым под-

тверждением. Индикатор «БЛОК» погаснет.

Удаление пароля

Если нажать кнопку «БЛОК» до завершения ввода нового пароля, то имеющийся пароль

будет удален. Прибор удалит пароль со звуковым подтверждением, индикатор «БЛОК» погас-

нет.

Для выхода из режима необходимо замкнуть перемычку J1.

5.4 Программирование стандартных тактик применения

Прибор имеет 3 стандартные тактики применения. Конфигурация и особенности тактик -

см. табл.8.

Замкнутая перемычка J3 задает одну из 3-х стандартных тактик применения определяе-

мых перемычками J4 и J5. Разомкнутая перемычка J3 задает свободно программируемую так-

тику (см. п.5.5).

Прибор поставляется предприятием-изготовителем с установленной тактикой при-

менения №3 (все ШС охранные).

Для задания необходимой стандартной тактики применения прибора установите, при

включенном питании, перемычки J3..J5 в положение в соответствии с табл.8 (при программиро-

вании стандартных тактик положение перемычки J2 - не имеет значения).

Разомкните J1. Замкните J1. Прибор будет работать по одной из трёх стандартных тактик

применения.

Таблица 8 - Стандартные тактики применения прибора

Тактика

Положение

Группы шлейфов

Тип ШС

Выходы ПЦН

применения

перемычек

Гранит-16

Гранит-24

1-8

1-12

пожарный

ПЦН 1

1

9-16

13-24

пожарный

ПЦН 2

1-8

1-12

охранный

ПЦН 1

2

9-16

13-24

пожарный

ПЦН 2

1-8

1-12

охранный

ПЦН 1

3

9-16

13-24

охранный

ПЦН 2

Режим работы ПЦН1/ПЦН2 - «Замкнут, если все в норме».

Тактика пожарных ШС - 2ИП, круглосуточные.

Тактика охранных ШС - «Закрытая дверь», некруглосуточные. Автовозврат - нет.

ШС1 с задержкой постановки на охрану - 1 минута, и с задержкой сирены на вход - 15 с.

Остальные охранные ШС - без задержки.

15

Гранит-16,-24

5.5 Программируемая тактика.

Программирование с помощью USB-программатора и ключа ТМ DS1996

Дополнительные возможности свободного программирования прибора реализу-

ются в программируемой тактике.

В программируемой тактике необходимо:

 сформировать в ПО «KeyProg» конфигурацию прибора и ШС, записать ключи.

 записать файл настроек в переносное запоминающее устройство:

 USB-программатор или

 электронный ключ ТМ DS1996.

 запрограммировать прибор (загрузить файл настроек в прибор).

ВНИМАНИЕ! Программирование с помощью USB-программатора или ключа с памятью

уничтожает все ранее записанные коды ключей в энергонезависимой памяти прибора.

Установите на компьютере ПО «KeyProg». Программное обеспечение Вы можете скачать

на нашем сайте http://www.arsenal-npo.ru/ в разделе «Техподдержка/Софт».

ПО «KeyProg» позволяет:

 настроить общие параметры прибора: извещение «Неисправность» на ПЦН4 - да/нет,

ограничение звучания сирены при пожаре (1 минута), сигнализация сиреной извещения «Неис-

правность ШП», наличие автовозврата для охранных ШС, подтверждение звуком сирены поста-

новки/снятия разделов ключом, включение режима «Пуск» - по Пожар2 или Пожар1 и др.

 создать разделы (до 16 или 24 разделов для Гранит-16 или -24 соответственно).

 настроить тип ШС (зоны), распределить ШС по разделам, включить/отключить круглосу-

точность, выбрать реле ПЦН (1 или 2) для выдачи тревожных событий, настроить тактики рабо-

ты ШС (для охранных ШС: задержка постановки, «тихая тревога», задержка включения сирены);

 записать ключи и распределить их по разделам;

 настроить режимы работы реле ПЦН1«4.

Для программирования прибора с помощью USB-программатора или ключа уста-

новите перемычки J2..J5, при включенном питании, в положение, показанное на

рисунке слева. Разомкните перемычку J1.

В этом режиме функционирование платы индикации блокируется.

Готовность прибора к программированию индицируется миганием светодиода VD на плате

контроллера с частотой 2 Гц (2 раза в 1 секунду).

Для программирования с помощью USB-программатора необходимо вставить вилку

программатора в разъем XS9 платы контроллера прибора, соблюдая полярность (см. рис.3).

Рис.3 Подключение USB-программатора к плате контроллера прибора

Выбрать кратковременным нажатием кнопки программатора, номер файла настроек (ин-

дицируется одним из 4-х светодиодов программатора) и, затем, нажав и удерживая кнопку

нажатой в течение 3-х секунд запустить процесс загрузки настроек. В течение всего процесса

16

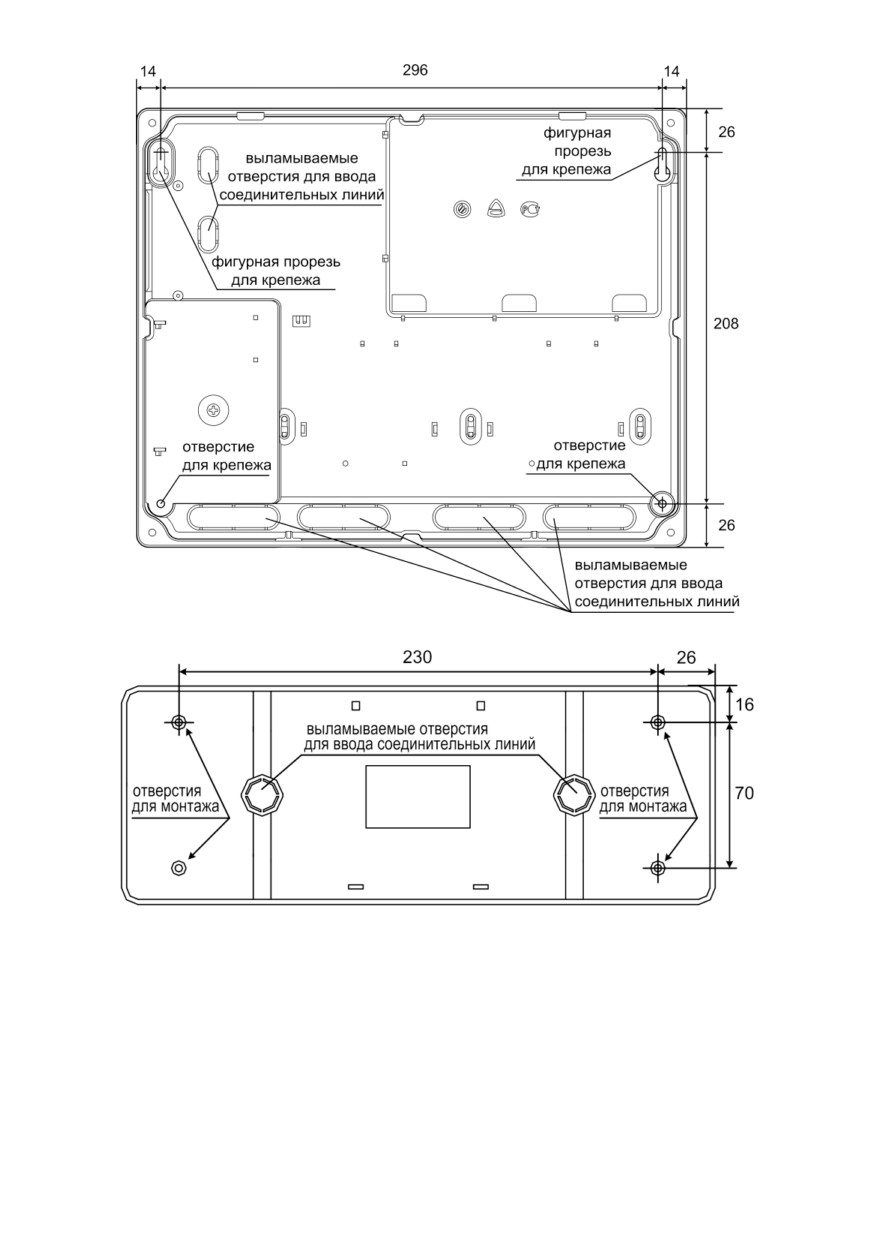

Рис.4 Задняя стенка прибора в пластмассовом корпусе. Присоединительные размеры

Рис.5 Задняя стенка ВП. Присоединительные размеры

 Произведите монтаж всех линий, соединяющих прибор с охранными и пожарными изве-

щателями, световыми и звуковыми оповещателями, портом ТМ, соблюдая полярность в соот-

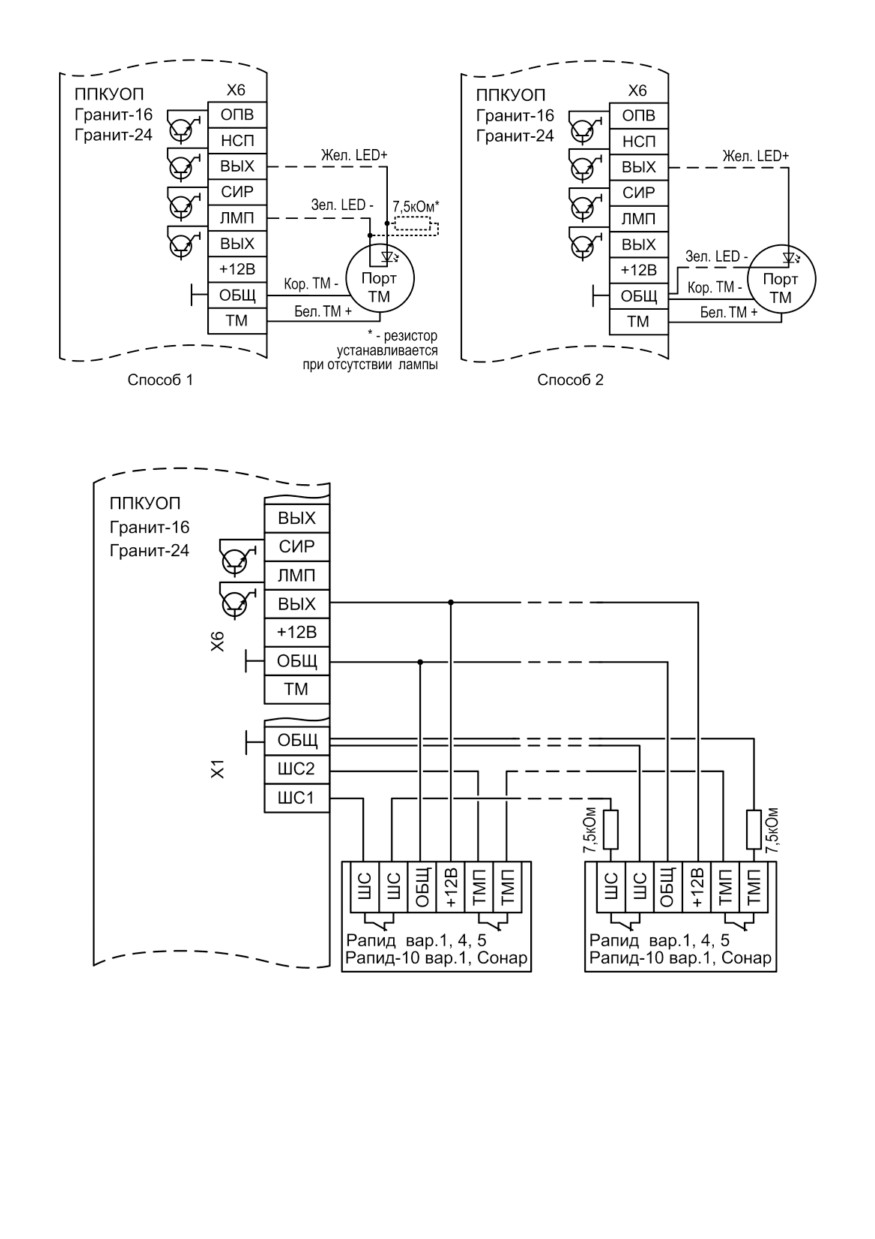

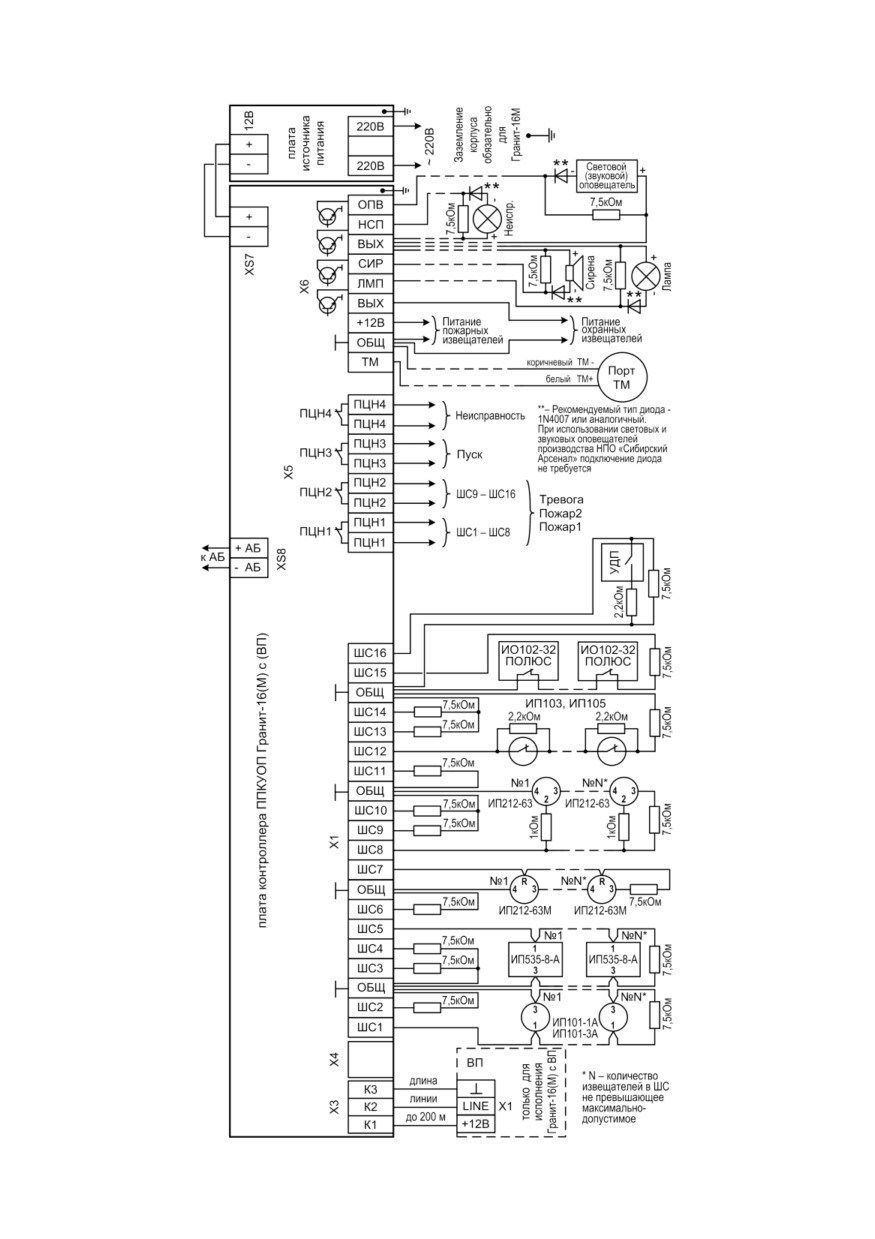

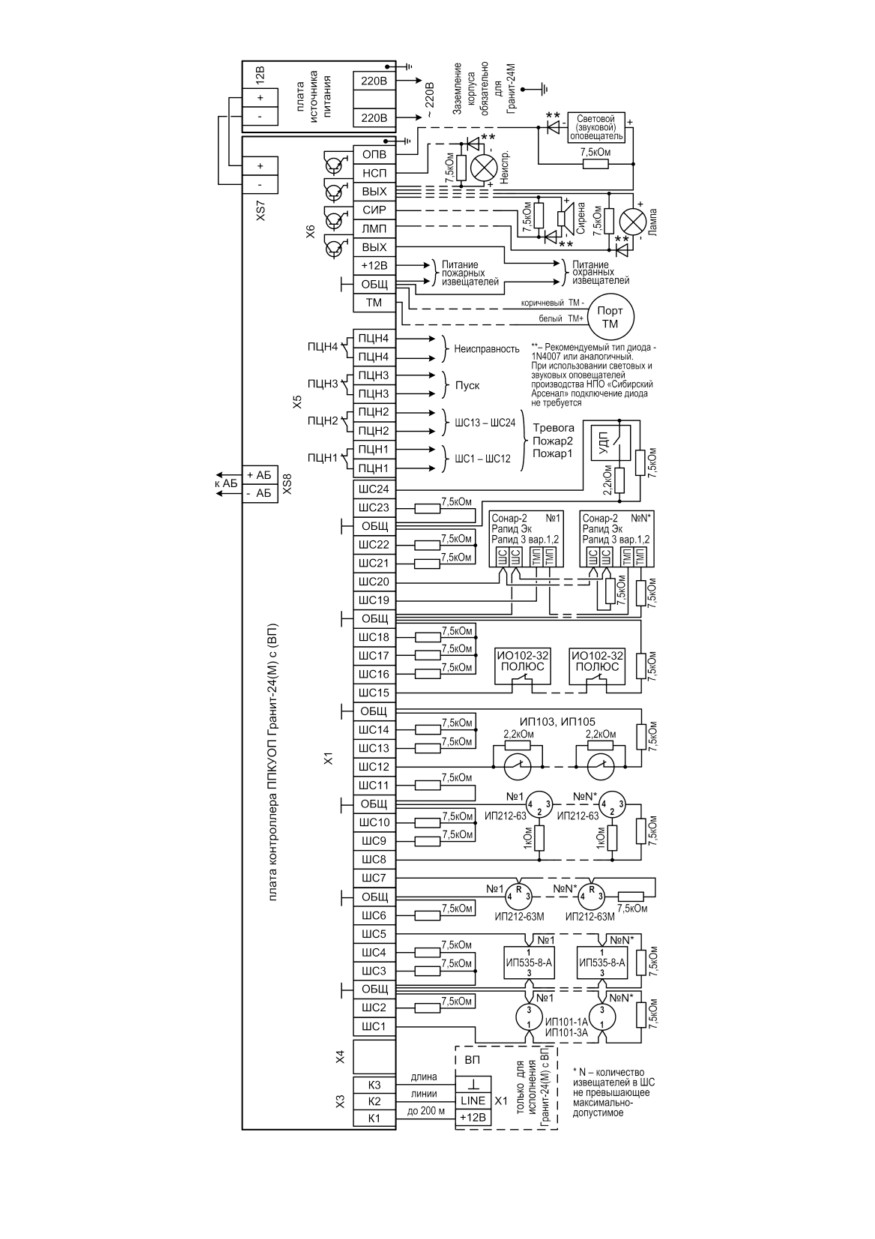

ветствии со схемой соединений (рис.А1, А2).

ВНИМАНИЕ! Допускается одновременное включение в ШС пожарных извещателей, только

увеличивающих потребляемый ток при срабатывании

(токопотребляющие, типа

ИП101-1А-А1(А3), ИП212-63(М), ИП535-8-А и т.п.), либо только извещателей, размыкающих

выходную цепь (электроконтактные, типа ИП103, ИП105 и т.п.).

 Перед установкой аккумуляторной батареи в прибор необходимо подсоединить синюю

клемму к минусовому, а красную - к плюсовому контакту аккумуляторной батареи. При дли-

тельном выключении прибора, при отсутствии питания 220 В, целесообразно отключить аккуму-

ляторную батарею, сняв клемму с контакта «+» для предотвращения её разряда.

18

 Убедитесь в наличии заземления металлического корпуса прибора.

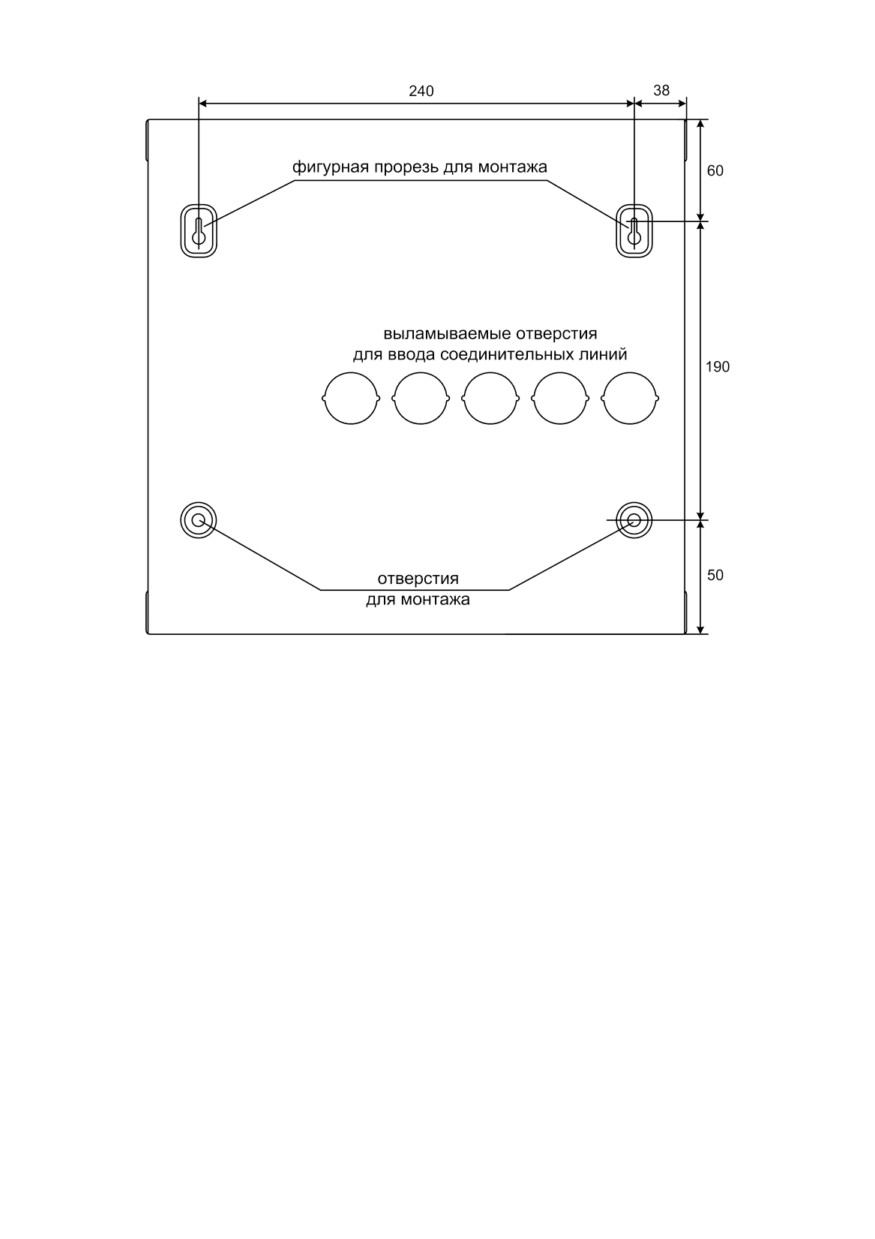

Рис.6 Задняя стенка прибора в металлическом корпусе. Присоединительные размеры

Проверьте правильность произведённого монтажа и проведите проверку работоспо-

собности прибора с питанием от сети переменного тока и АБ при установленной тактике при-

менения ʋ3 (все ШС охранные, J3, J4, J5 - замкнуты) в следующей последовательности:

 Приведите в дежурное состояние ШС путём закрывания дверей, окон, фрамуг и т.п.

 Поставьте ШС1 на охрану.

 Если индикатор состояния ШС1 мигает зелёным и световой оповещатель светится

непрерывно, то ШС1 исправен. Если индикатор состояния ШС1 мигает красным/зелёным,

а световой оповещатель мигает, то ШС1 неисправен.

 Исправьте ШС и повторите постановку на охрану. Постановка/снятие с охраны ШС1 не

должны вызывать включения звукового оповещателя, независимо от состояния ШС.

 Подождите одну минуту и произведите нарушение ШС1 - откройте входную дверь и

оставьте её в открытом состоянии. Световой оповещатель и индикатор состояния ШС

должны перейти в тревожный режим свечения, индикатор «ТРЕВОГА» начнёт мигать

красным и, после задержки 15 секунд, включится на 1 минуту звуковой оповещатель.

 Закройте входную дверь, характер сигнализации тревоги не должен измениться.

 Снимите ШС1 с охраны.

 Проверьте способность прибора фиксировать срабатывание каждого охранного извеща-

теля включенного в ШС1.

 Путем отключения прибора от сети 220 В убедитесь в работоспособности прибора при

питании от аккумуляторной батареи.

 Нажатием кнопки «ТЕСТ/ЗВУК ОТКЛ» переведите прибор в режим тестирования (при от-

сутствии тревожных событий) Убедитесь в свечении всех индикаторов и работе встроен-

ного звукового сигнализатора. Через 10 секунд прибор автоматически выйдет из режима

тестирования.

19

Гранит-16,-24

 При необходимости проверьте ШС2«ШС16/24. При этом в отличие от ШС1, в этой так-

тике применения у остальных ШС нет задержки постановки на охрану и нет задержки

включения сирены, поэтому при постановке на охрану, если ШС неисправен, то через

~3 секунды ШС перейдёт в режим тревоги (включится звуковой оповещатель и тревожная

световая индикация).

 Установите тактику применения ʋ1 (все ШС пожарные, J3 - замкнута, J4, J5 - разомкну-

ты,) и убедитесь в способности прибора различать срабатывание одного пожарного изве-

щателя

(«Пожар1») и двух пожарных извещателей («Пожар2»). Для этого произведите

принудительное срабатывание извещателей. Проверьте режим

«Неисправность ШП» -

при поставленном на охрану пожарном ШС сделайте короткое замыкание и обрыв в

шлейфе.

 Проверьте способность прибора работать с пультом централизованного наблюдения.

При этом порядок действий определяется инструкцией подразделения охраны.

8

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Таблица 9 - Возможные неисправности и способы их устранения

Наименование

Возможная причина

Способ устранения

неисправности

Проверить наличие напряжения

При подключении прибора

Нет напряжения сети

220 В в сети питания

к сети не светится индика-

тор «СЕТЬ»

Ослабли контакты на клеммах Проверить контакты и затянуть винты

Ослабли контакты на клем-

Проверить контакты и затянуть вин-

При постановке прибора

мах или оборваны провода

ты или устранить обрыв

на охрану не включается

цепи светового оповещения

световой оповещатель

Неисправен световой

Проверить и при необходимости

оповещатель

заменить оповещатель

Ослабли контакты на клем-

Звуковой оповещатель

мах разъема или оборваны

Проверить контакты и затянуть вин-

не слышен или звучит

провода цепи звукового опо-

ты или устранить обрыв

тихо

вещения

Неисправен звуковой опо-

Проверить и при необходимости

вещатель

заменить оповещатель

Зарядить аккумуляторную батарею

Глубокий разряд аккумуля-

при помощи специального зарядного

торной батареи

устройства

Прибор не работает от

Неисправна аккумуляторная

Проверить и при необходимости

аккумуляторной батареи.

батарея

заменить аккумуляторную батарею

Подсоединить синюю клемму к ми-

Аккумуляторная батарея

нусовому, а красную к плюсовому

неправильно подключена

контакту аккумуляторной батареи

9

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Настоящая методика предназначена для персонала, обслуживающего технические сред-

ства охранно-пожарной сигнализации и осуществляющего проверку технического состояния

(входной контроль).

Методика включает в себя проверку работоспособности прибора и оценку его техническо-

го состояния с целью выявления скрытых дефектов. Несоответствие прибора требованиям,

указанным в данной методике, является основанием для предъявления претензий предприя-

тию-изготовителю.

Проверка технического состояния должна проводиться при нормальных климатических

условиях, согласно руководству по эксплуатации.

20

Последовательность операций при проверке технического состояния прибора приведена в

таблице 10.

Таблица 10 - Проверка технического состояния прибора

Наименова-

Используе-

№

ние

мая

Методика проверки

п/п

параметра

аппаратура

Провести внешний осмотр. Убедиться в отсутствии внешних

повреждений прибора, в соответствии номера прибора номеру,

1

Внешний вид

-

указанному в руководстве по эксплуатации.

Длительность проверки: 2 мин.

Снять крышку прибора.

Убедиться внешним осмотром в соответствии состава прибора ком-

Комплект-

2

-

плектности, указанной в п.1.3 Руководства.

ность

Длительность проверки: 3 мин.

Отключить АБ, сняв провод с её «+» клеммы.

Подключить внешний световой оповещатель.

Проверить установку перемычек на плате прибора в режим ʋ3 «все

ШС охранные» (перемычки J1, J3, J4 и J5 замкнуты, J2 разомкнута).

Подготовка к

3

-

Оконечные резисторы должны быть отключены.

испытаниям

Подключить прибор к сети 220 В - индикатор «СЕТЬ» на приборе дол-

жен засветиться зелёным.

Длительность проверки: 2 мин.

Поставить на охрану все ШС нажав и отпустив кнопки соответствую-

щих ШС.

Проверка

Светодиодный индикатор «1» должен мигать красным/зелёным, све-

индикации

тодиодные индикаторы «2»««24» должны мигать зелёным, индикатор

4

-

нарушения

«ТРЕВОГА» должен мигать красным и внешний световой оповеща-

ШС

тель должен мигать.

Длительность проверки: 2 мин.

Снять все ШС с охраны нажав и отпустив кнопки соответствующих

ШС. Светодиодные индикаторы «1»««24» и внешний световой опо-

вещатель должны погаснуть, встроенный звуковой сигнализатор дол-

жен выключиться.

Проверка

Подключить ко всем ШС резисторы 7,5 кОм (входят в комплект по-

снятия

ставки).

с охраны/

Поставить на охрану все ШС нажав и отпустив кнопки соответствую-

5

-

постановки на

щих ШС. Светодиодный индикатор «1» должен мигать зелёным 1

охрану

минуту (тактика «Закрытая дверь»), светодиодные индикаторы

кнопками ШС

«2»««24» должны светиться зеленым, внешний световой оповеща-

тель должен быть включен, встроенный звуковой сигнализатор инди-

цирует задержку постановки по тактике «Закрытая дверь».

Длительность проверки: 3 мин.

Проверка

Все ШС должны находиться в режиме охраны.

напряжения

Мультиметр

Измерить напряжение на клеммах ШС.

6

на клеммах

М890С или

На клеммах «ШС1» - «ШС24» напряжение должно быть от 15 до 19 В.

подключения

аналогичный

Длительность проверки: 5 мин.

ШС

Подключить к ШС1 магазин сопротивлений.

Проверка

Выставить сопротивление 7,5 кОм.

Магазин

приема

Перевести ШС1 в режим охраны.

сопротивле-

7

извещений по

Подождать 1 минуту.

ний Р33,

ШС в режиме

Установить магазином сопротивлений сопротивление 1,7 кОм.

секундомер

охраны

Прибор должен перейти в режим тревоги. При этом внешний световой

оповещатель должен мигать, индикатор «1» должен мигать зелёным.

21

Гранит-16,-24

Наименова-

Используе-

№

ние

мая

Методика проверки

п/п

параметра

аппаратура

Снять ШС1 с охраны.

Установить сопротивление 4,5 кОм.

Перевести ШС1 в режим охраны.

Подождать 1 минуту.

Прибор должен оставаться в режиме охраны.

Установить сопротивление 8 кОм.

Прибор должен оставаться в режиме охраны.

Установить сопротивление 11 кОм. Прибор должен перейти в режим

тревоги.

Отсоединить магазин сопротивлений и установить в ШС1 резистор

7,5 кОм.

Повторить для ШС2..ШС24 (не ожидать 1 минуту).

Длительность проверки: 10 мин.

Подключить к прибору АБ.

Индикатор «АБ» на приборе должен засветиться зелёным.

Поставить на охрану все ШС нажав и отпустив кнопки соответствую-

Проверка

щих ШС.

перехода

Отключить прибор от сети 220 В.

8

прибора на

-

Индикатор «СЕТЬ» на приборе должен выключиться.

резервное

Подключить к прибору сеть 220 В.

питание

При отключении и подключении сети 220 В индикаторы «1»««24» не

должны изменить режим свечения.

Длительность проверки: 1 мин.

Отключить питание прибора (220 В и АБ).

Подключить внешний звуковой оповещатель (сирену) согласно схеме

Проверка

подключения.

включения

Включить питание прибора.

сирены при

Перевести ШС1 в режим охраны. Подождать 1 минуту.

нарушении

Нарушить и восстановить ШС1, в результате чего по окончании ин-

ШС1«ШС24

тервала времени задержки на вход (15 секунд) включится сирена на

9

в режиме

Секундомер

1 минуту.

охраны,

Перевести ШС1 в режим «снят с охраны». Сирена выключится.

проверка

Аналогично проверить включение сирены по нарушению ШС2«ШС24

длительности

(для ШС2«ШС24 режим охраны включается без 1 минутной задержки,

звучания

при нарушении сирена включается без задержки). Для ШС24 прокон-

сирены

тролировать время звучания сирены.

Длительность проверки: 10 мин.

Перевести ШС1 в режим охраны.

Многократные нарушения/восстановления ШС1 в течение действия

задержки «Закрытая дверь» (1 минута) не должны приводить перехо-

Проверка

ду прибора в режим тревоги и к включению сирены. При этом индика-

постановки на

тор «1» и внешний световой оповещатель должны отображать состо-

10

охрану

Секундомер

яние ШС1.

с закрытой

По истечении задержки «Закрытая дверь» нарушение ШС1 должно

дверью

вызвать переход в режим тревоги и включение сирены по окончании

интервала времени задержки на вход (15 секунд).

Длительность проверки: 2 мин.

22

Наименова-

Используе-

№

ние

мая

Методика проверки

п/п

параметра

аппаратура

Поставить на охрану все ШС.

Проверить сопротивление между клеммами «ПЦН1». Оно должно

быть менее 100 Ом.

Проверить сопротивление между клеммами «ПЦН2». Оно должно

быть менее 100 Ом.

Проверка

Проверить сопротивление между клеммами «ПЦН3». Оно должно

передачи

Мультиметр

быть менее 100 Ом.

сигналов на

11

М890С или

Нарушить ШС1. Проверить сопротивление между клеммами «ПЦН1».

ПЦН1,

аналогичный

Оно должно быть более 500 кОм.

ПЦН2,

Нарушить ШС9. Проверить сопротивление между клеммами «ПЦН2».

ПЦН3

Оно должно быть более 500 кОм.

Нарушить ШС17. Проверить сопротивление между клеммами «ПЦН3».

Оно должно быть более 500 кОм.

Длительность проверки: 5 мин.

Проверка

Мультиметр

Отключить прибор от сети питания. Подключить к клеммам «ВЫХ» и

величины

М890С или

«ОБЩ» резистор сопротивлением 56 Ом, 2 Вт. Включить прибор.

выходного

аналогичный,

12

Замерить напряжение на резисторе - оно должно составлять от 12,5

напряжения

резистор

до 13,8 В. Отключить резистор.

12 В на выхо-

56 Ом10 %,

Длительность проверки: 2 минуты.

де «ВЫХ»

2 Вт

Отключить прибор от сети питания. Подключить к клеммам «+12» и

Проверка

Мультиметр

«ОБЩ» резистор сопротивлением 82 Ом, 2 Вт. Включить прибор.

величины

М890С или

Поставить на охрану все ШС.

выходного

аналогичный,

13

Замерить напряжение на резисторе - оно должно составлять от 12,5

напряжения

резистор

до 13,8 В. Отключить резистор.

12 В на выхо-

82 Ом10 %,

Длительность проверки: 2 минуты.

де «+12»

2 Вт

10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Эксплуатационно-технический персонал, в обязанности которого входит техническое об-

служивание прибора, должен знать конструкцию и правила эксплуатации прибора.

Работы проводит электромонтер охранно-пожарной сигнализации с квалификацией не

ниже 5 разряда.

Сведения о проведении работ заносятся в журнал регистрации работ по техническому

обслуживанию и ремонту охранно-пожарной сигнализации.

Соблюдение периодичности, технологической последовательности и методики выполне-

ния регламентных работ являются обязательными.

При выполнении работ по техническому обслуживанию следует руководствоваться разде-

лом «Указания мер безопасности» данного руководства, а также «Руководством по техническо-

му обслуживанию установок охранно-пожарной сигнализации».

Предусматриваются следующие виды и периодичность технического обслуживания:

- плановые работы в объеме регламента ʋ1 - один раз в 3 месяца;

- плановые работы в объеме регламента ʋ2 - при поступлении с охраняемого объекта

двух и более ложных тревог в течение 30 дней.

Перечень работ для регламентов приведены в таблице 11 и таблице 12.

Вся контрольно-измерительная аппаратура должна быть поверена.

Не реже одного раза в год проводить проверку сопротивления изоляции прибора в соот-

ветствии с п.3 таблицы 12.

23

Гранит-16,-24

Таблица 11 - ПЕРЕЧЕНЬ работ по регламенту №1 (технологическая карта №1)

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

1 Внешний

1.1 Отключить прибор от сети переменного тока

Ветошь, кисть

осмотр,

и удалить с поверхности прибора пыль, грязь и

-

флейц

чистка

влагу. Снять крышку с прибора.

прибора

1.2 Отключить аккумуляторную батарею, сняв

Напряжение

жгуты с её клемм, удалить с её поверхности

Ветошь, кисть

должно соот-

пыль, грязь, влагу. Убедиться в отсутствии

флейц,

ветствовать

вздутий и трещин.

мультиметр

паспортным

Измерить напряжение АБ.

М890С или

данным на

В случае необходимости зарядить или заменить

аналогичный

батарею

АБ

1.3 Удалить с поверхности клемм, разъёмов,

Отвертка,

Не должно быть

контактов перемычек, предохранителей пыль,

ветошь, кисть

следов

грязь, следы коррозии

флейц,

коррозии, грязи

бензин Б-70

1.4 Проверить соответствие номиналу и ис-

Мультиметр

правность предохранителей

М890С или

-

аналогичный

1.5 Проверить соответствие подключения

Должно быть

внешних цепей к клеммам прибора

соответствие

Отвертка

схеме внешних

соединений

1.6 Подтянуть винты на клеммах, где крепление

ослабло. Восстановить соединение, если про-

Отвертка

-

вод оборван. Заменить провод, если нарушена

изоляция

2 Проверка

2.1 Провести проверку прибора по плану

работоспо-

таблицы 10

-

-

собности

Таблица 12 - ПЕРЕЧЕНЬ работ по регламенту №2 (технологическая карта №2)

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

1 Внешний

1.1 Выполнить по 1.1 - 1.6 технологической

осмотр, чистка

-

-

карты ʋ1

прибора

2 Проверка

2.1 Выполнить работы в соответствии с

работоспособ-

-

-

пунктом 2 технологической карты ʋ1

ности прибора

3.1 Отключить прибор от сети и резервного

-

-

источника питания

3.2 Соединить между собой клеммы «ШС»,

3 Измерение

«ОБЩ» на клеммнике Х1, «ОБЩ», «ВЫХ»,

-

-

сопротивления

«+12» на клеммнике Х6

изоляции

Сопротивле-

3.3 Измерить сопротивление изоляции между

Мегомметр типа

ние должно

клеммой «ОБЩ» на клеммнике Х6 и сетевой

Е6-16, отвертка

быть не менее

клеммой

20 МОм

24

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

4 Проверка

работоспособ-

4.1 Подключить прибор к автотрансформато-

РНО-250-2,

ности прибора

ру

мультиметр

при

4.2 Установить минимально-допустимое

-

М890С,

пониженном

напряжение питания от сети и выполнить

отвертка

напряжении

п.п.3-7, 10-11 таблицы 10

питания

11 ОГРАНИЧЕННАЯ ГАРАНТИЯ

Производитель данного устройства несет ответственность за его работу только в рамках

гарантийных обязательств.

Производитель не несет ответственность за неисправности, вызванные качеством под-

ключения, монтажа и т.п.

Производитель не несет ответственности за любой ущерб, возникший от использования

устройства, как для его владельца, так и для третьих лиц в следующих случаях:

 устройство эксплуатировалось и обслуживалось не в соответствии с руководством по

эксплуатации;

 устройство изменено или модифицировано;

 устройство повреждено в силу форс-мажорных обстоятельств, а также из-за скачка

напряжения, использования не по назначению, злоупотребления, небрежности, несчастного

случая, неправильного обращения или других причин, не связанных с дефектами в устройстве;

 устройство ремонтировалось или модифицировалось лицами, не являющимися квали-

фицированным персоналом официального сервисного центра, что усилило повреждение или

дефект.

Для получения гарантийного сервисного обслуживания в течение гарантийного периода

обратитесь в наш сервисный центр за информацией, затем отправьте устройство в сервисный

центр с описанием проблемы.

Производителем постоянно ведётся работа по усовершенствованию устройства, поэтому

возможны незначительные отличия внешнего вида устройства от приведённого в данном руко-

водстве. Также возможны незначительные отличия в расположении и маркировке органов

управления и индикации.

12 СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

Изделие не содержит драгоценных и токсичных материалов и утилизируется обычным

способом. Не выбрасывайте изделие с бытовыми отходами, передайте его в специальные пунк-

ты приема и утилизации электрооборудования и вторичного сырья.

Корпусные детали изделия Гранит-16,-24 и выносной панели сделаны из ABS-

пластика, допускающего вторичную переработку.

АБ необходимо сдавать в пункты приема отработанных аккумуляторных батарей.

Всегда соблюдайте действующие законы РФ, регулирующие утилизацию материалов. Не-

законный вывоз в отходы оборудования со стороны пользователя ведет к применению админи-

стративных мер, предусмотренных по закону.

25

Гранит-16,-24

16 ПРИЛОЖЕНИЕ А. СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ

Рис.А1 Схема внешних подключений ППКУОП Гранит-16(М) с (ВП)

27

Гранит-16,-24

Рис.А2 Схема внешних подключений ППКУОП Гранит-24(М) с (ВП)

28

Рис.А3 Схемы подключения порта Touch Memory

Рис.А4 Схема подключения охранных извещателей

Рапид вар.1,4,5, Рапид-10 вар.1, Сонар

(тампер извещателя подключён к отдельному ШС)

29

Гранит-16,-24

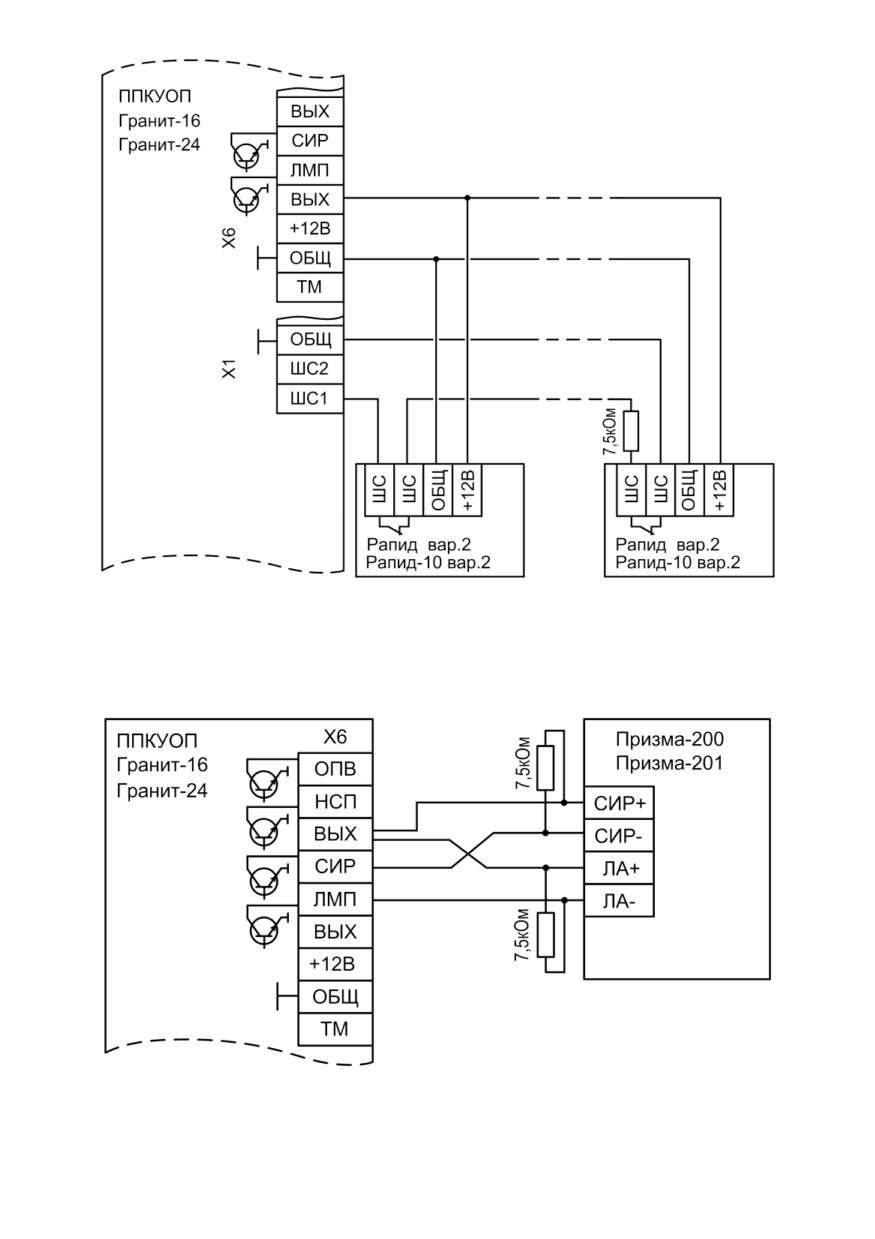

Рис.А5 Схема подключения охранных извещателей

Рапид вар.2, Рапид-10 вар.2

Рис.А6 Схема подключения свето-звуковых оповещателей Призма-200 и Призма-201

30

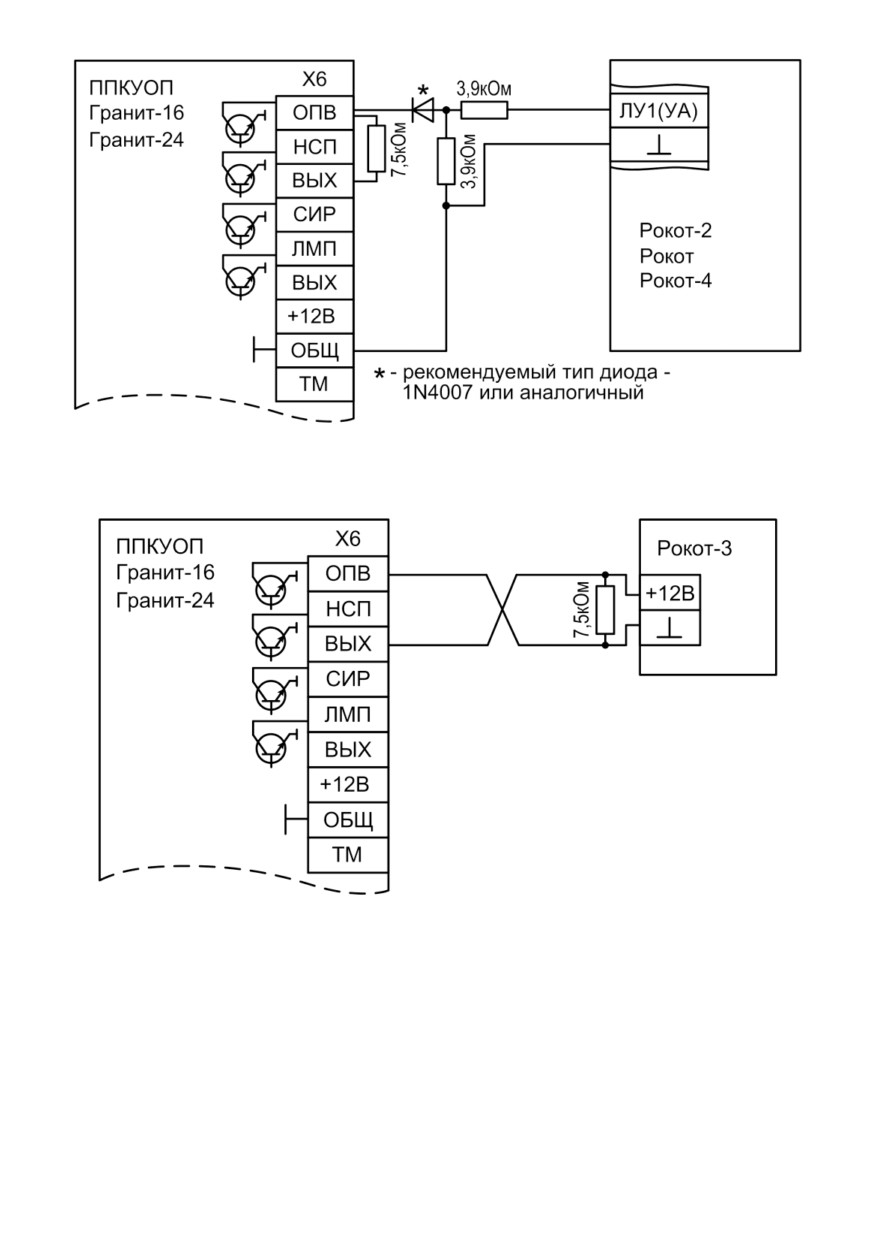

Рис.А7 Схема подключения приборов управления оповещением

Рокот-2, Рокот и Рокот-4

Рис.А8 Схема подключения речевого оповещателя Рокот-3

31

Гранит-16,-24

///////////////////////////////////////
