ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ АСТРА-713. Руководство по эксплуатации (Редакция 713-v1.7)

2.5.3 Значение сопротивления ШС прибора при работе в системе «Астра-Zитадельª зависит

от типа ШС и приведено в таблице 1.

Таблица 1

Пожарный

Пожарный

Пожарный

дымовой с

тепловой с

Охранный

Технологи-

Програм-

Состояние

комбиниро-

двойной

двойной

ШС

ческий ШС

мируемый

ШС

ванный

сработкой

сработкой

Значение сопротивления ШС, кОм

«Пожар»

менее

от (5±0,5)

от (1,5±0,2)

не распозна-

не распознает-

(1,5±0,2)

до (12±2)

до (3,3±0,3)

ется

ся

или от

или от

*

(5±0,5) до

(5±0,5) до

(12±2)

(12±2)

«Тревога»

не распо-

не распо-

не распозна-

менее

не распознает-

знается

знается

ется

(1,5±0,2) или

ся

от (1,5±0,2)

до (3,3±0,3),

или от

(5±0,5) до

(12±2), или

более (12±2)

«Наруше-

не распо-

не распо-

не распозна-

не распозна-

менее (1,5±0,2)

ние»

знается

знается

ется

ется

или от

*

(1,5±0,2) до

(3,3±0,3), или

8

Пожарный

Пожарный

Пожарный

дымовой с

тепловой с

Охранный

Технологи-

Програм-

Состояние

комбиниро-

двойной

двойной

ШС

ческий ШС

мируемый

ШС

ванный

сработкой

сработкой

Значение сопротивления ШС, кОм

от (5±0,5) до

(12±2), или

более (12±2)

«Внима-

от (1,5±0,2)

от (3,3±0,3)

не распозна-

не распозна-

не распознает-

ние»

до (3,3±0,3)

до (5±0,5)

ется

ется

ся

«КЗ» (корот-

не распо-

менее

менее

не распозна-

не распознает-

кое замыка-

знается

(1,5±0,2)

(1,5±0,2)

ется

ся

ние)

«Обрыв»

более

более

более (12±2)

не распозна-

не распознает-

(12±2)

(12±2)

ется

ся

«Норма»

от (3,3±0,3)

от (1,5±0,2)

от (3,3±0,3) до

от (3,3±0,3) до

от (3,3±0,3) до

до (5±0,5)

до (3,3±0,3)

(5±0,5)

(5±0,5)

(5±0,5)

* задается пользователем при настройке прибора (от 0 до 50 кОм)

2.5.4 В ШС прибора могут быть включены:

извещатели, выходные цепи приемно-контрольных приборов, имеющие релейный выход

типа «сухой контакт» и работающие на замыкание или размыкание;

пожарные извещатели, питающиеся по ШС и способные работать в диапазоне питающих

напряжений от 14 до 21 В.

9

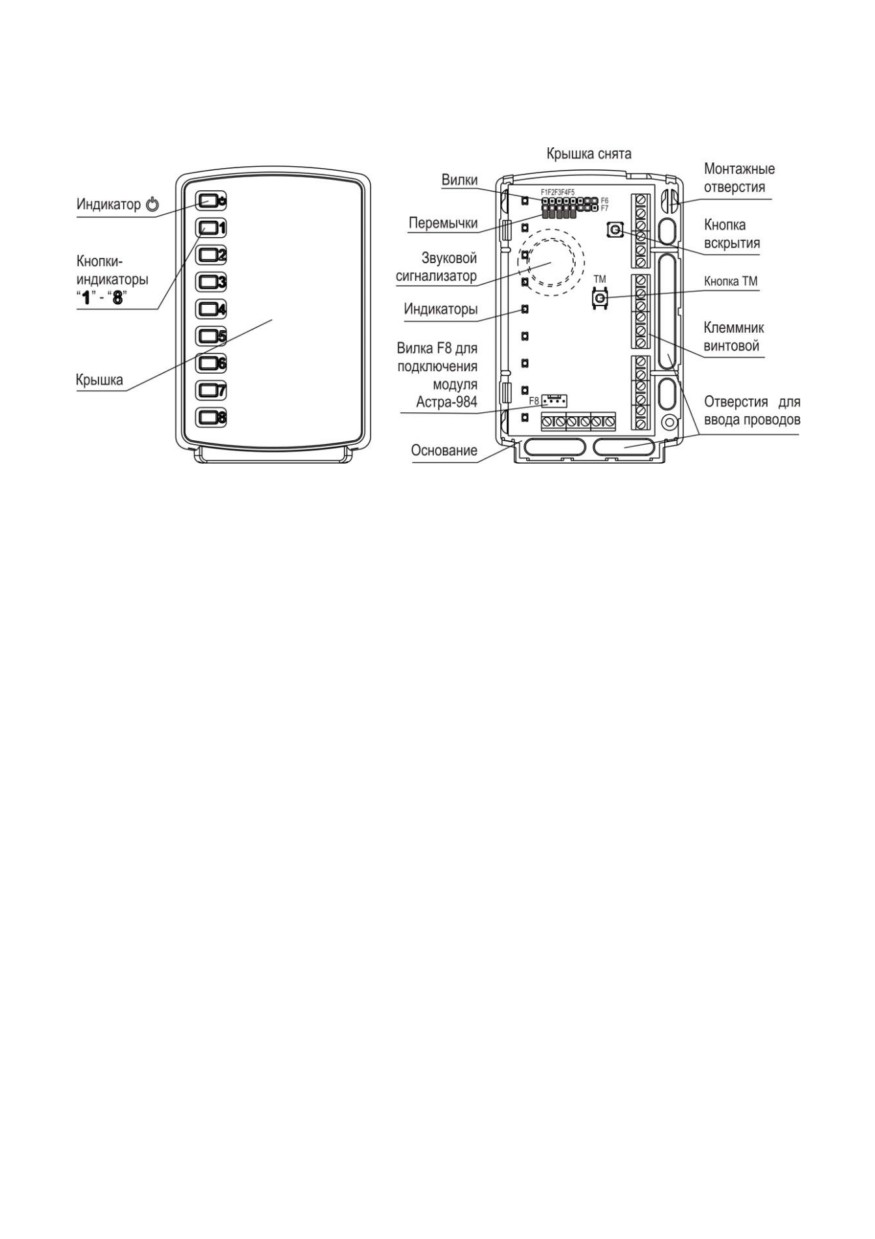

5 Конструкция

5.1 Конструктивно прибор выполнен в виде блока, состоящего из основания и съемной крыш-

ки. Внутри блока установлена печатная плата с радиоэлементами (рисунок 1).

Рисунок 1

14

7 Информативность

Вид и количество извещений прибора зависит от установленных режимов работы прибора.

Информативность прибора при работе в автономном режиме и под управлением ППКОП

«Астра-дозор» приведена в таблице 2, под управлением ППКОП «Астра-Z-8945ª, «Астра-8945

Proª - в таблице 3.

Таблица 2 - Информативность прибора при работе в автономном режиме и под управлением

ППКОП «Астра-дозор»

№

Тип извещения

Реакция прибора

п/п

Выходы Relay 1, Relay 2 (режим работы «ПЦН-тревога»)

(заводская установка)

«Охрана ПЦН»

Контакты реле замкнуты в режиме «Взят» при отсутствии на-

1

рушения ШС, привязанных к данному реле

Контакты реле разомкнуты в режиме «Взят» при нарушении

«Тревога ПЦН»

2

ШС, привязанных к данному реле, или полном отключении

электропитания прибора

Контакты реле разомкнуты при снятии с охраны одного из ШС,

3

«Снят ПЦН»

привязанных к данному реле

18

Продолжение таблицы 2

№

Тип извещения

Реакция прибора

п/п

Индикатор "Х" (где "Х" от "1" до "8")

Мигает зеленым цветом 1 раз в 1 с при нахождении парамет-

4

«Готов»

ров ШСх в состоянии «Норма», если данный ШC снят с охраны

Не горит при переходе параметров ШСх в состояние «Наруше-

5

«Не готов»

ние» в режиме «Снят»

Горит зеленым цветом при нахождении параметров ШСх в

6

«Охрана»

состоянии «Норма» в режиме «Взят»

«Тревога»

Мигает красным цветом 1 раз в 1 с при переходе параметров

7

(«Пожар»)

ШСх в состояние «Нарушение» в режиме «Взят»

Мигает красным цветом 2 раза в 1 с при переходе параметров

8

«Неисправность»

пожарного ШСх в состояние «Неисправность»

Мигает зеленым цветом 2 раза в 1 с при переходе параметров

9

«Внимание»

пожарного ШСх с режимом двойной сработки в состояние «На-

рушение» по одному извещателю (состояние «Внимание»)

19

Продолжение таблицы 2

№

Тип извещения

Реакция прибора

п/п

Индикатор

Горит зеленым цветом при достаточном напряжении электро-

10

«Питание норма»

питания и наличии обмена с ведущим устройством при работе в

ведомом режиме

«Неисправность

Горит красным цветом при пониженном напряжении электро-

11

питания»

питания (11,0 ± 0,3) В

Мигает зеленым цветом 1 раз в 1 с при отсутствии обмена по

«Неисправность

12

интерфейсу RS-485 при работе под управлением ППКОП

интерфейса обмена»

«Астра-Дозор»

20

Продолжение таблицы 2

№

Тип извещения

Реакция прибора

п/п

ЗС

Непрерывный звук при переходе охранного ШС, находящегося

13

«Тревога»¹⁾

на охране, в состояние «Нарушение» (по истечении времени

задержки на вход для ШС1 и/или ШС2)

Прерывистый звук 1 раз в 2 с при переходе пожарного ШС в

14

«Пожар»¹⁾

состояние «Нарушение»

Прерывистый звук 2 раза в 1 с при переходе пожарного ШС в

15

«Неисправность»¹⁾

состояние «Неисправность»

Прерывистый звук 2 раза в 1 с при переходе пожарного ШС в

16

«Внимание»¹⁾

режиме двойной сработки ШС в состояние «Внимание»

«Изменение состоя-

Прерывистый звук 0,25 с

1 раз в 1 с при вскрытии или закры-

17

ния кнопки вскрытия»

тии корпуса прибора. Длительность 10 с

21

Продолжение таблицы 2

№

Тип извещения

Реакция прибора

п/п

ЗС

18

«Постановка ШС на охрану»

Однократный звуковой импульс

19

«Снятие ШС с охраны»

Двукратный звуковой импульс

Три звуковых импульса подряд при неверном коде клю-

20

«Отбой ключа ТМ»

ча ТМ, если установлен режим постановки на охрану от

ключа ТМ

Прерывистый звук 1 раз в 1 с в течение времени за-

21

«Задержка»

держки на вход-выход

Кратковременное включение на 0,15с по окончании

22

«Конец задержки»

времени задержки на выход

22

Продолжение таблицы 2

№

Тип извещения

Реакция прибора

п/п

Выход ОС1 (режим работы «звуковой»)

(заводская установка)

23

«Снят», «Охрана»

Выключен

Непрерывный звук при переходе пожарного или охран-

ного ШС, находящегося на охране, в состояние «Нару-

24

«Тревога», «Пожар» ¹⁾

шение» (по истечении времени задержки на вход для

охранного ШС1 и/или ШС2)

Выход ОС2 (режим работы «контрольная лампа»)

(заводская установка)

25

«Снят»

Не горит, если хотя бы один из ШС снят с охраны

Горит постоянно в режиме «Взят» при нахождении па-

26

«Охрана»

раметров ШС в состоянии «Норма»

Мигает 1 раз в 1 с в режиме «Взят» при переходе хотя

27

«Тревога», «Пожар»,

бы одного ШС в состояние «Нарушение»

¹⁾ Длительность извещения можно изменить с ПК (заводская установка - 180 с).

23

Таблица 3 - Информативность прибора при работе под управлением ППКОП

«Астра-Z-8945ª, «Астра-8945 Proª

№

Тип извещения

Реакция прибора

п/п

Индикатор

Горит зеленым цветом при достаточном напряжении элек-

1

«Питание норма»

тропитания и наличии обмена с ведущим устройством

«Неисправность пита-

Мигает красным цветом 1 раз в 1 с при пониженном на-

2

ния»

пряжении электропитания (11,0 ± 0,3) В

Индикатор "Х" (где "Х" от "1" до "8")

3

«Не зарегистрирован»

Не горит

«Прибор зарегистрирован,

2

Включен непрерывно зеленым цветом

связь в норме»

«Прибор зарегистрирован,

3

Включается красным цветом 1 раз/с

нет связи»

Выходы типа Relay и ОС

Выходы типа Relay и ОС настраиваются как системные с помощью «Модуля настроек» из

состава ПКМ. Если выход Relay1 не назначен системным в Модуле настроек, то для него

сохраняется заводская установка индикации: кратковременное замыкание при принятии иден-

тификационного кода ТМ

24

8 Установка

Монтаж прибора производить в соответствии с РД.78.145-93 «Правила производства и прием-

ки работ. Установка охранной, пожарной и охранно-пожарной сигнализации».

8.1 Выбор места установки

Прибор устанавливают на стенах или других конструкциях охраняемого помещения в местах,

защищенных от воздействия атмосферных осадков, механических повреждений и доступа по-

сторонних лиц.

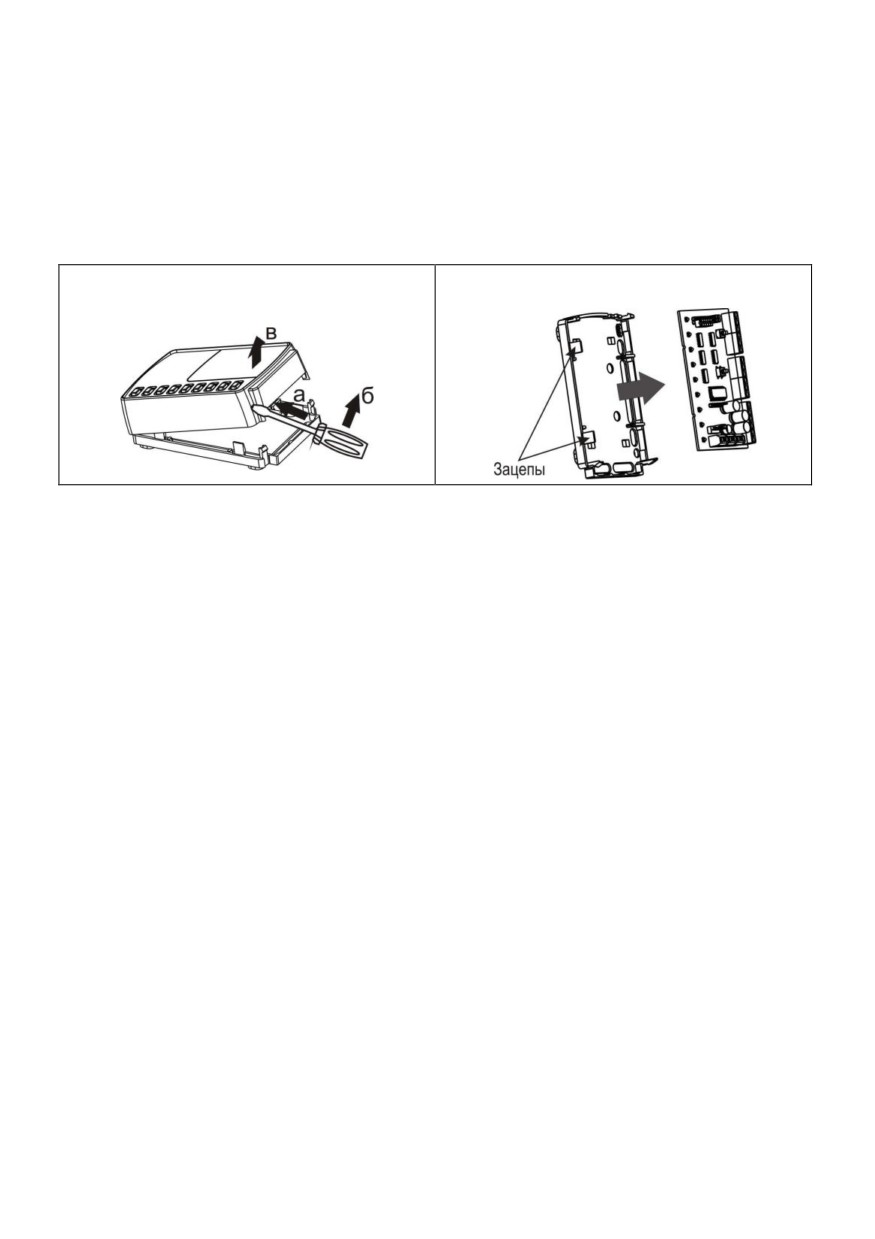

8.2 Порядок установки

1) Вытолкнуть защелки основания из паза

2) Отогнуть зацепы на основании, снять

крышки. Снять крышку

печатную плату

25

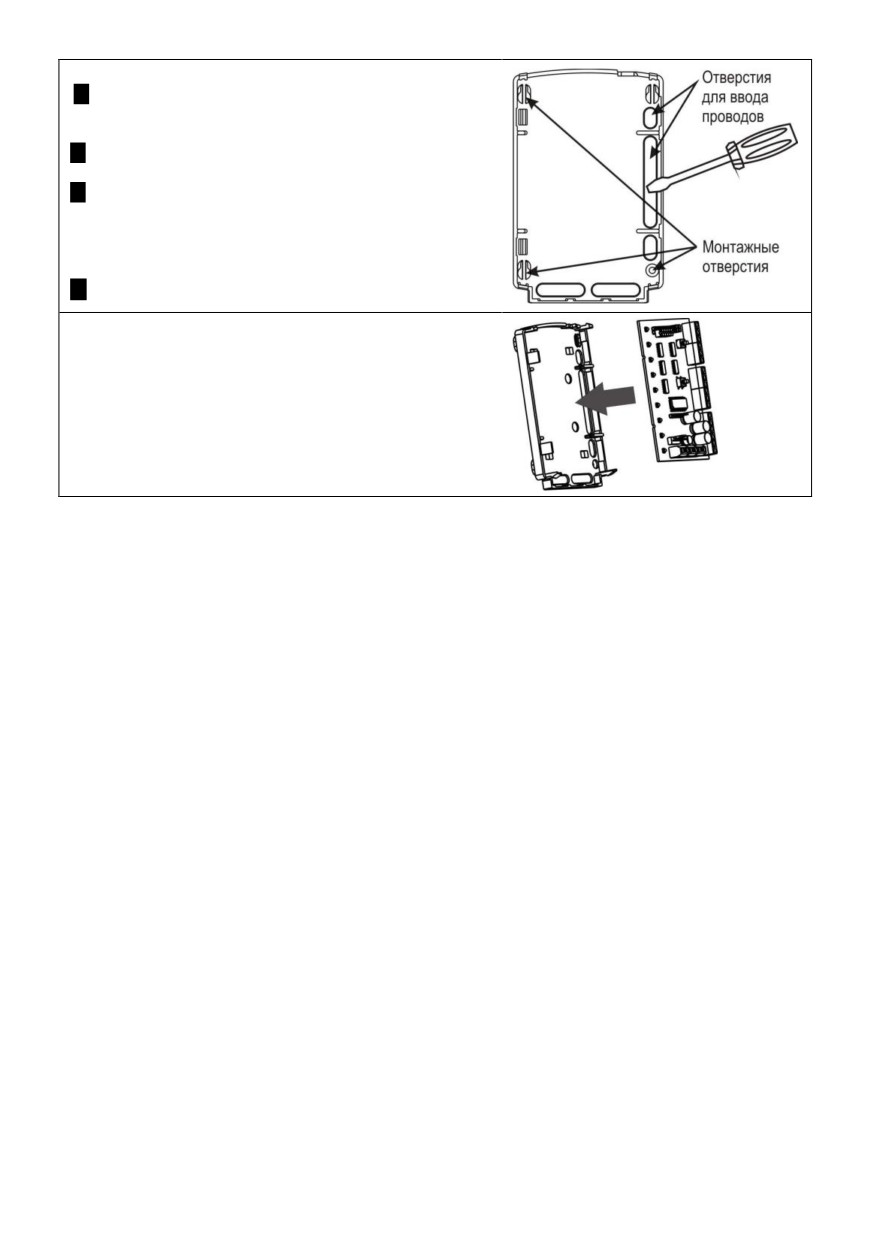

3)

На ровной поверхности сделать разметку под

монтажные отверстия, используя основание прибора

в качестве трафарета.

Выдавить в основании прибора заглушки выбран-

ных отверстий для ввода проводов.

Провести провода от источника питания, шлейфа

сигнализации, интерфейса RS-485, реле, ОК, счи-

тывателя «Астра-ТМ» (при использовании ключей

ТМ), «РПУ Астра-Р» (при использовании брелоков

«Астра-Р») через отверстия для ввода проводов.

Закрепить основание прибора

4)

Установить печатную плату на место

26

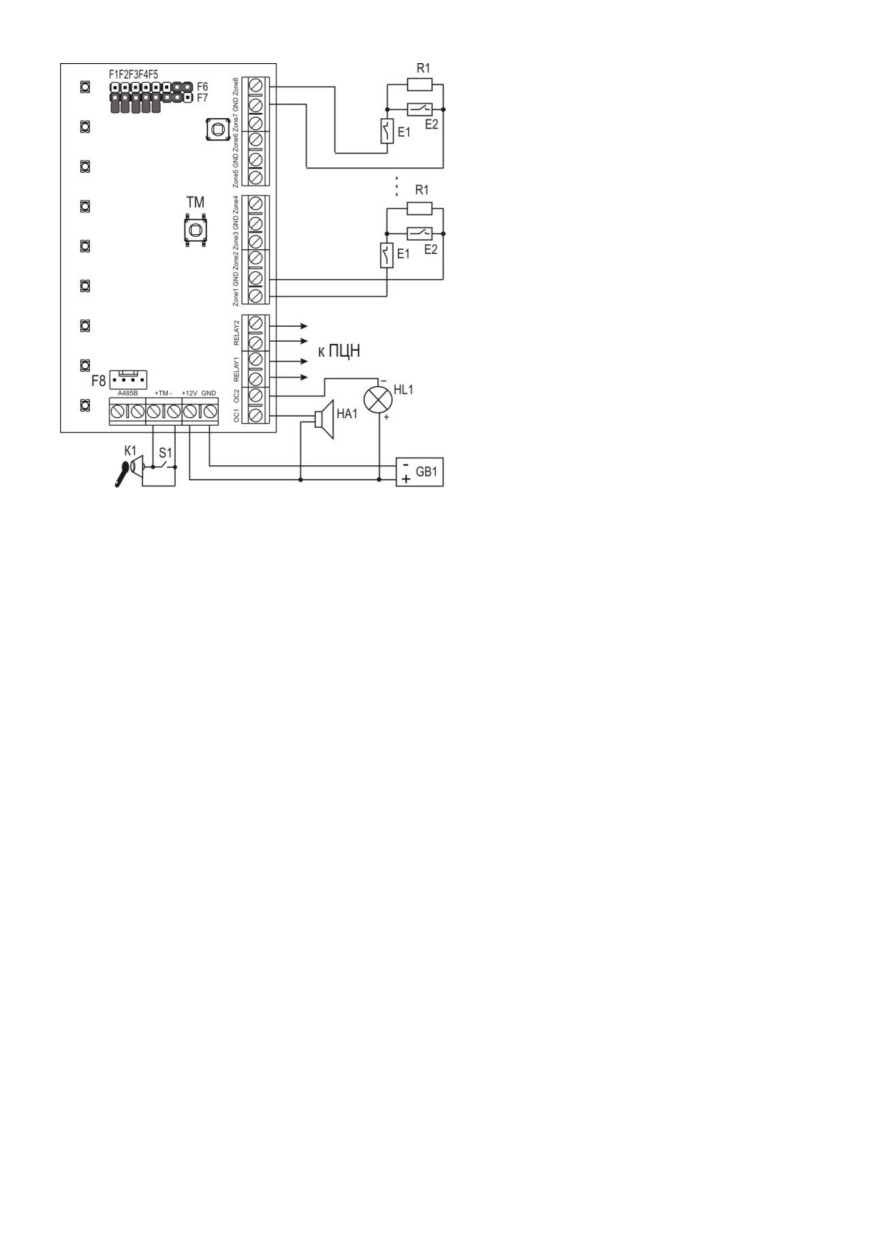

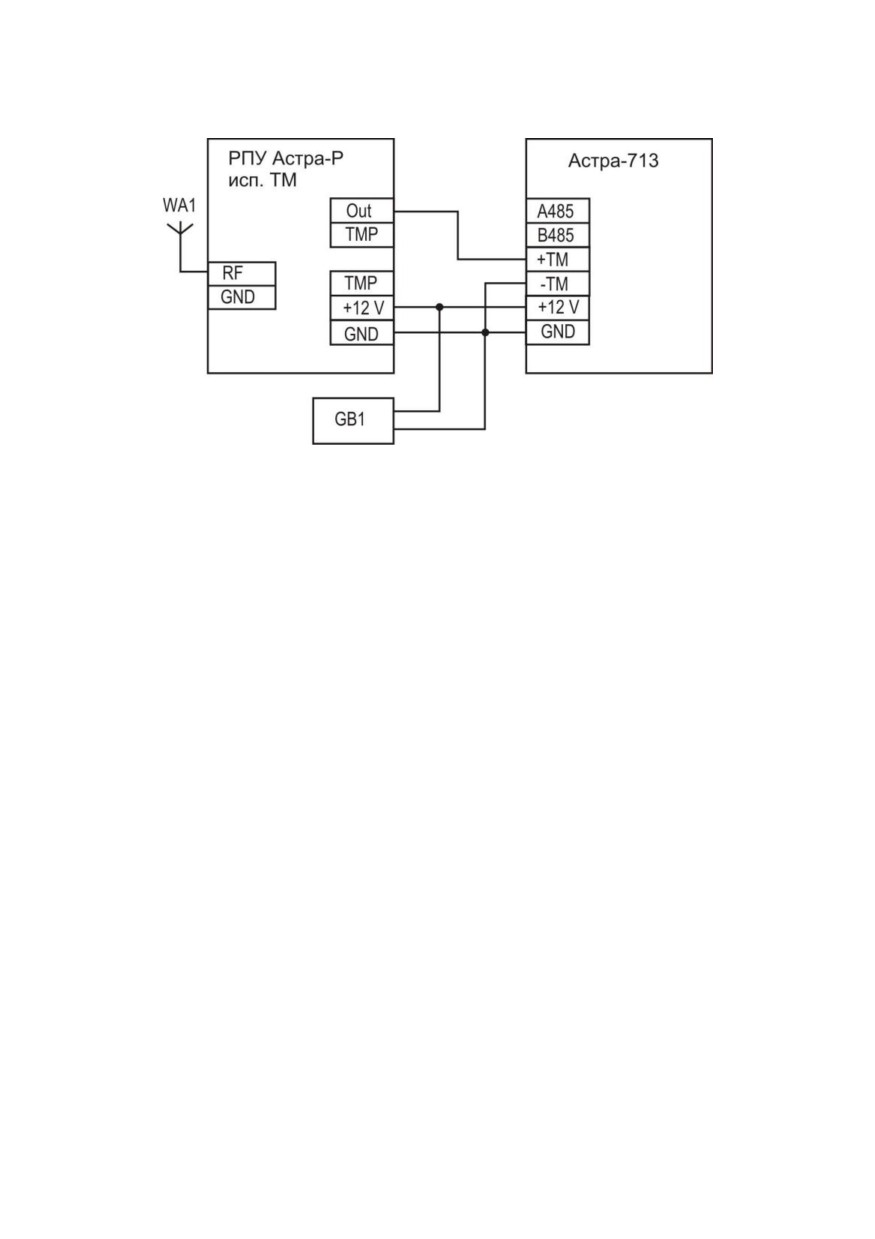

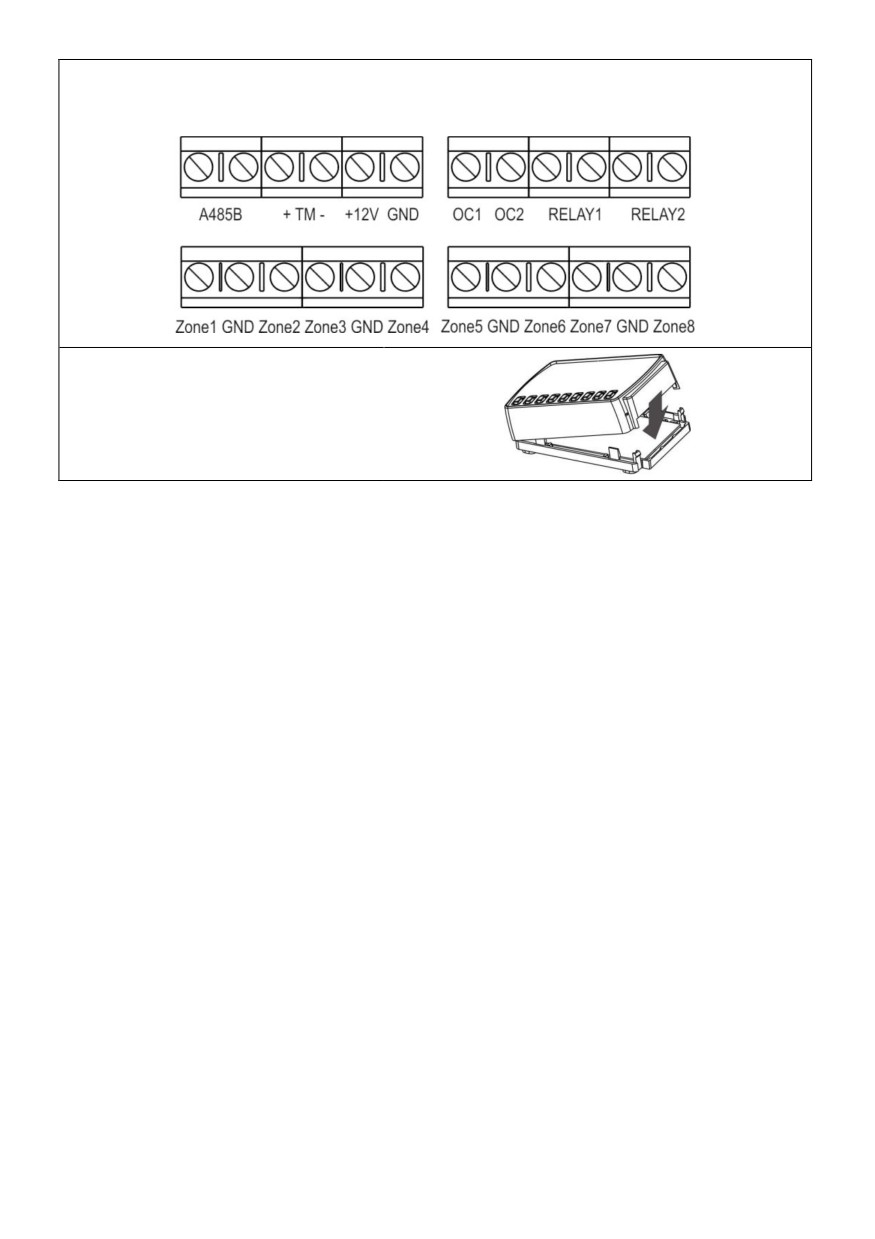

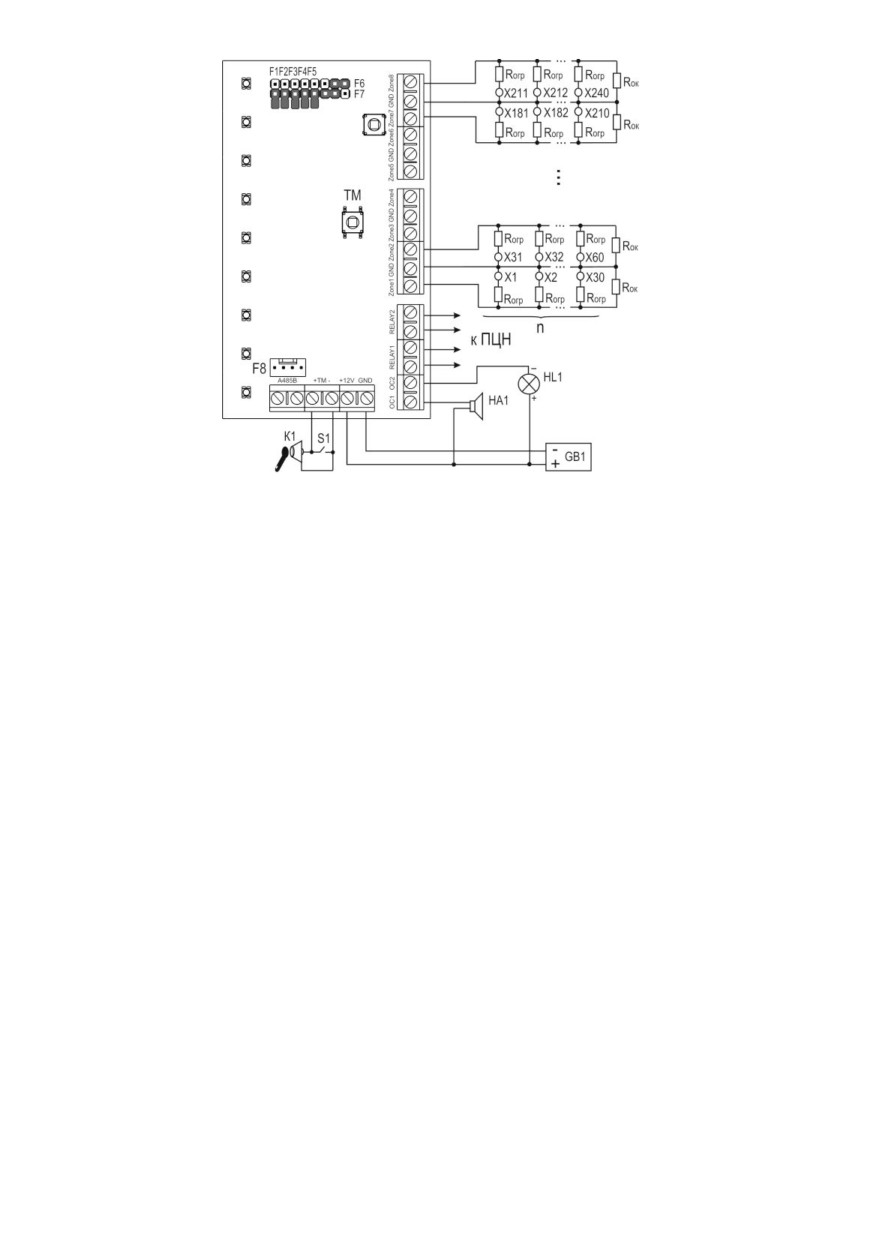

5) Электрический монтаж к выходным клеммам прибора вести в соответствии с выбран-

ными схемами подключения в Приложениях А и Б

6)

Установить на место крышку прибора

(до щелчка).

При необходимости, наклеить на

крышку прибора наклейку из комплек-

та поставки

27

9 Заводские установки

Поставляемый прибор имеет ПО для автономного использования с заводскими установка-

ми в памяти, которые приведены в таблице 4. Для использования прибора с заводскими уста-

новками необходимо установить перемычку на один штырь вилки F7. При этом положение ос-

тальных перемычек прибором игнорируется.

Таблица 4

Режим работы

Параметры

ШС1 - ШС4

Охранный, мгновенный, время интегрирования 70мс

ШС5 - ШС8

Пожарный

Задержка на вход (для ШС1 и ШС2)

0 с

Задержка на выход (для ШС1 и ШС2)

0 с

Режим работы по интерфейсу RS-485

Автономный

Постановка на охрану

Ключ ТМ

Блокирование кнопок ШС

Запрещено

Функция «Автоперевзятие»

Запрещена

Тактика работы ШС1 и ШС2

«Закрытая дверь»

Функция «Тихая тревога»

Запрещена

Функция «Проходная зона»

Запрещена

28

Режим работы

Параметры

Режимы работы реле

ПЦН тревога

Привязки реле к ШС

ШС1 -ШС4 - реле 1, ШС5-ШС8 - реле 2

Режим работы выхода ОС1

Звуковой

Привязки выхода ОС1 к ШС

ШС1 - ШС8

Режим работы выхода ОС2

Контрольная лампа

Привязки выхода ОС2 к ШС

ШС1 - ШС8

Задержка реле по ШС1 и ШС2

Нет

Длительность извещений на ЗС и

180 с

выход ОС1 в режиме «Звуковой»

Извещения на ЗС

Полный набор по таблице 2

29

10 Задание режимов работы с помощью перемычек

При работе прибора в автономном режиме, настройка прибора может производиться с по-

мощью перемычек.

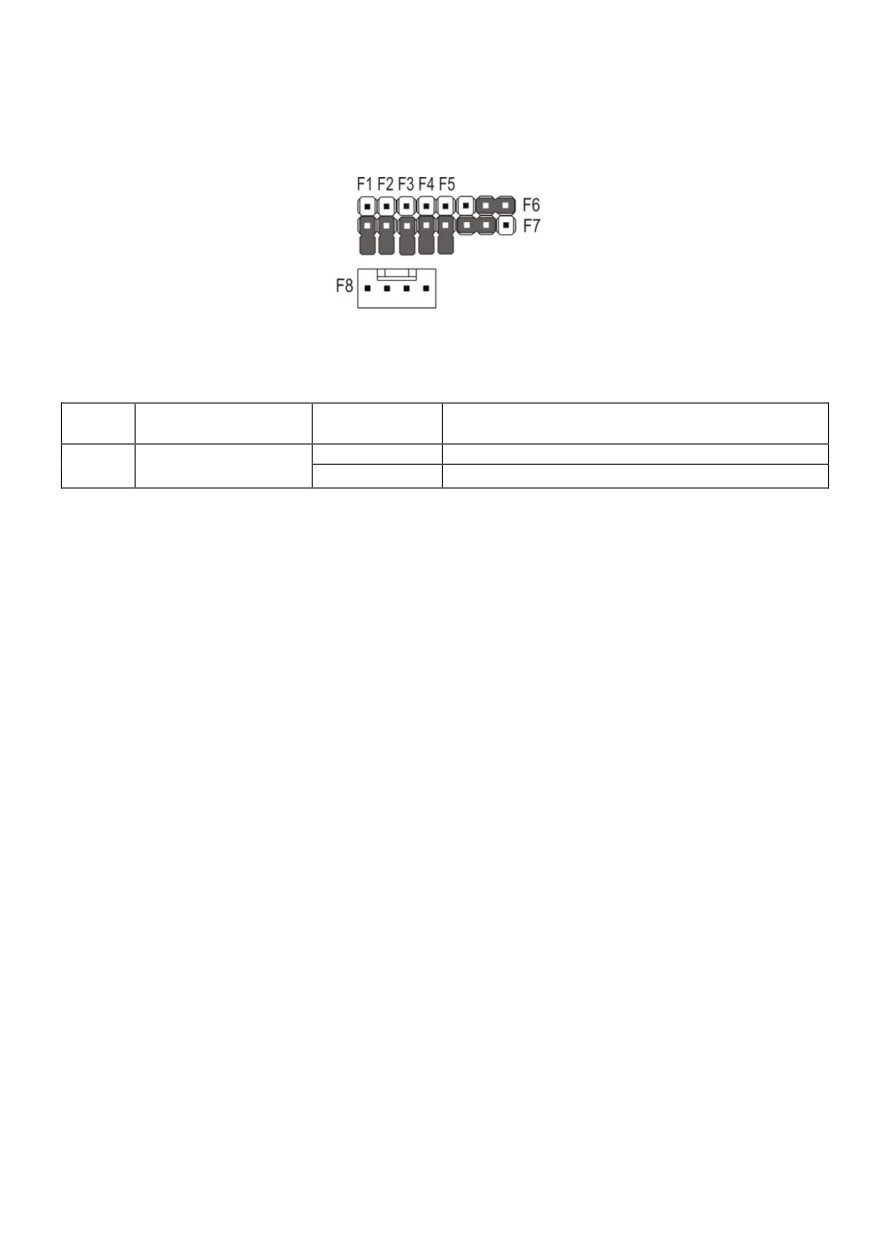

Режимы работы, задаваемые перемычками (рисунок 2) приведены в таблице 5.

Рисунок 2

ВНИМАНИЕ! Перемычки снимают и устанавливают при выключенном питании прибора.

Таблица 5

Наименование

Положение

Вилка

Режим работы

вилки

перемычки

Способ постановки

-

При помощи ключей ТМ

F1

на охрану

+

При помощи кнопки управления

30

Наименование

Положение

Вилка

Режим работы

вилки

перемычки

Ограничение звуко-

-

Все извещения

F2

вых оповещений на

+

Тревога, Пожар

ЗС и ЗО

-

Запрещен

Режим автоперевзя-

F3

тия

+

Разрешен

F4

F5

Все ШС охранные

ШС1 с задержкой

-

-

Остальные ШС мгновенные

ШС1 охранный с задержкой

Режим работы всех

+

-

ШС2 -ШС4 охранные, мгновенные

F4, F5

ШС прибора

ШС5 -ШС8 пожарные, без двойной сработки

Все ШС охранные

ШС1 с задержкой

-

+

ШС2, круглосуточный, тихая тревога

Остальные ШС мгновенные

+

+

Все ШС пожарные

–

Отключен (ШС1 - мгновенный)

Задержка на

+ на правые

1 мин на вход, 2 мин на выход

F6

вход/выход

два штыря

(для ШС1)

+ на левые

30с на вход, 1 мин на выход

два штыря

Режим настройки и

Использование режимов работы из памяти прибора

F7

-

смена ПО

(положение остальных перемычек игнорируется)

31

Наименование

Положение

Вилка

Режим работы

вилки

перемычки

-

при установ-

ленной пере-

Задание режимов работы с помощью ПК

мычке на вил-

ке F1 и нажа-

той кнопке ТМ

+ на левые

Задание режимов работы с помощью перемычек

два штыря

+ на правые

два штыря

подключен

Смена ПО

Подключение

«Астра-984»

«Астра-984» или

F8

-

Резистор отключен

терминального рези-

стора порта RS-485

+ на левые

Резистор подключен (при длине интерфейсной

два штыря

линии более 200 м в расширенном режиме)

"-"

- перемычка снята (или установлена на один штырь вилки)

"+"

- перемычка установлена на два штыря вилки

32

11 Задание режимов работы для автономного режима работы с по-

мощью ПК

Наиболее удобный способ изменения режима работы прибора - с помощью ПК, для этого не-

обходимы:

- ПК;

- устройство сопряжения «Астра-984ª (поставляется отдельно);

- программа для ПК «Pconf-713ª (распространяется бесплатно с сайта www.teko.biz ).

Последовательность действий:

1) отключить питание прибора;

2) снять крышку прибора, вытолкнув защелки основания из паза крышки (раздел 8);

3) снять перемычку с вилки F7;

4) установить перемычку на вилку F1;

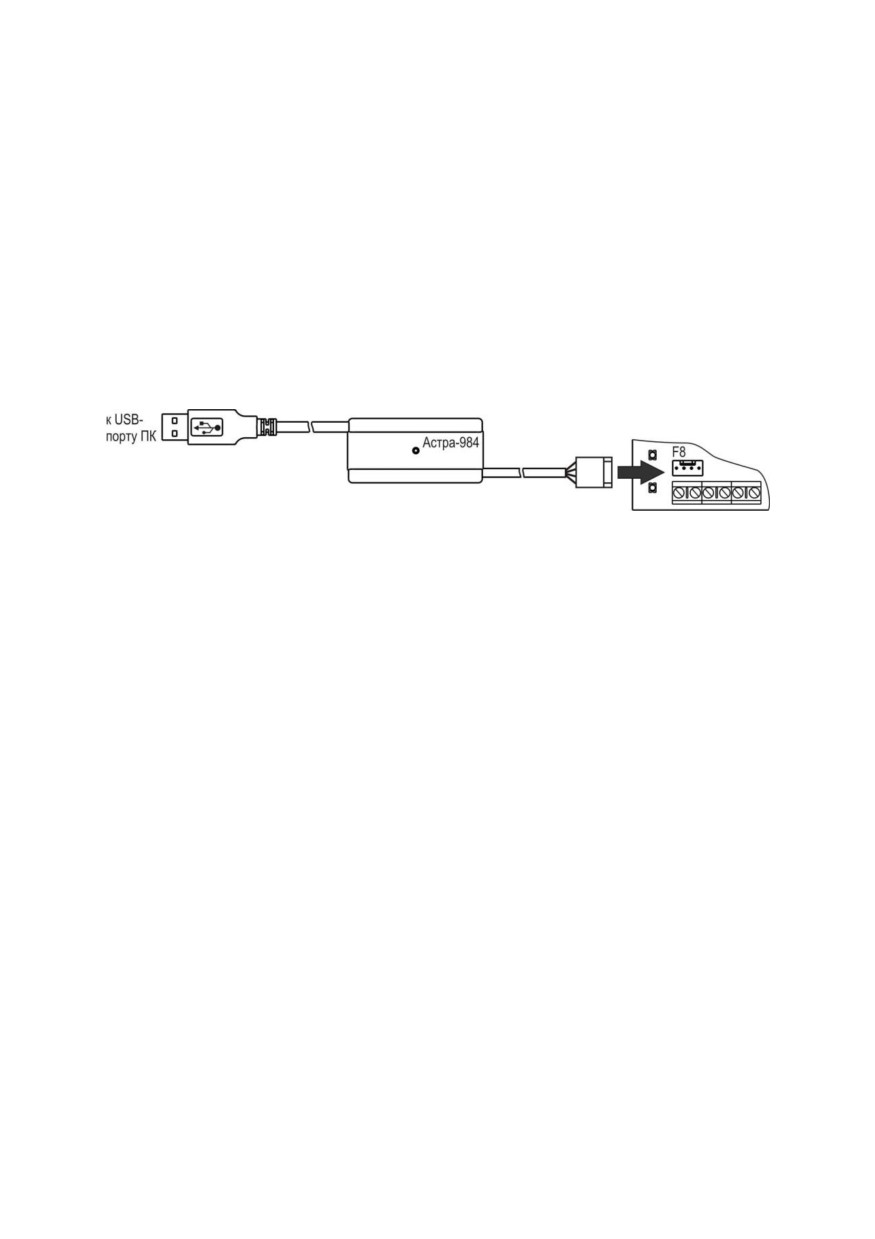

5) подключить устройство сопряжения «Астра-984» к порту USB ПК (рисунок 3);

ВНИМАНИЕ! При первом подключении устройства сопряжения «Астра-984» к порту USB ПК

необходимо установить драйвер в соответствии с разделом «Установка драйвера для устрой-

ства сопряжения "Астра-984"» из Руководства пользователя «Pconf-713».

Рисунок 3

33

время для перевзятия;

тихая тревога (для охранных ШС);

проходная зона (для охранных ШС);

круглосуточный режим (для охранных ШС);

двойная сработка (для пожарных ШС);

время интегрирования 70/300 мс (для охранных ШС);

выбор способа управления прибором: ключ ТМ/кнопки;

регистрация новых ключей ТМ и назначение им полномочий;

блокирование управления от кнопок;

привязки ШС к выходам реле и ОК;

режимы работы выходов реле и ОК (таблица 6);

задержка реле по ШС1 и ШС2;

время включения ЗО и ЗС;

ограничение извещений на ЗС и ЗО (только «Тревога», «Пожар»).

Таблица 6 - Режимы работы реле и выходов ОК

Наименование

Описание режима

режима

Реле (выход ОК) замыкается при постановке на охрану, размыкается

ПЦН - Тревога

при тревоге или снятии с охраны

Реле (выход ОК) замыкается при постановке на охрану (по истечении

Контрольная

времени задержки на выход), переключается при тревоге, размыкается

лампа

при снятии

35

Наименование

Описание режима

режима

Реле (выход ОК) замыкается при постановке на охрану всех ШС,

Взят/снят (для

имеющих привязку к данному реле или ОК, размыкается при снятии с

охранных ШС)

охраны одного из ШС, имеющих привязку к данному реле или ОК

Реле замыкается при тревоге, размыкается при отсутствии тревоги.

Звуковой

Выход ОК замыкается при тревоге на установленное с ПК время (заво-

дская установка - 3 мин), размыкается при отсутствии тревоги

Реле (выход ОК) замкнуто во взятом и снятом состоянии при наличии

Тревога

питания, размыкается только при тревоге во взятом состоянии

Исполнительный

Реле (выход ОК) замыкается на время 10 с при постановке на охрану

(для охранных ШС)

или снятии с охраны ШС, имеющего привязку к данному реле

Специальный

Создание нового режима работы реле (выхода ОК)

36

Приложение А

Схемы подключения прибора «Астра-713ª

Рисунок А.1. Схема подключения «РПУ Астра-Р» исполнения ТМ

51

Рисунок А.2. Схема подключения извещате-

лей, имеющих выход типа «сухой контакт»

(релейный), и работающих на замыкание

или размыкание

Где:

Е1 - извещатель с нормально-замкнутыми

контактами исполнительного реле;

E2 - извещатель с нормально-разомкнутыми

контактами исполнительного реле;

GB1 - источник питания 12 В;

НА1 - звуковой оповещатель;

HL1 - световой оповещатель;

К1 - считыватель ключа ТМ;

R1 - резистор 3,9 кОм;

S1 - кнопка управления.

ВНИМАНИЕ! При установке считывателя

ключа ТМ в металлическом корпусе на ме-

таллическую поверхность (например, гара-

жа) необходимо использовать изолирующую

прокладку, чтобы обеспечить защиту прибо-

ра от попадания грозового разряда.

52

Рисунок А.3. Схема подключения активных извещателей

Где:

GB1 - источник питания 12 В;

53

НА1 - звуковой оповещатель;

НL1 - световой оповещатель;

К1 - считыватель ключа ТМ;

n - количество извещателей (n ” 30);

Rогр - резистор 2 кОм;

Rок- номинал см. таблицу А.1;

S1 - кнопка управления;

Х1«Х240 - активный извещатель

Таблица А.1

Количество извещателей, n

Номинал резисторов, кОм

менее 5

3,9

от 6 до 10

4,7

от 11 до 20

5,1

от 21 до 30

6,2

Примечание - Данный расчет номиналов произведен для извещателей со средним значени-

ем тока потребления из ШС в дежурном режиме 70-90 мкА.

54

Приложение Б

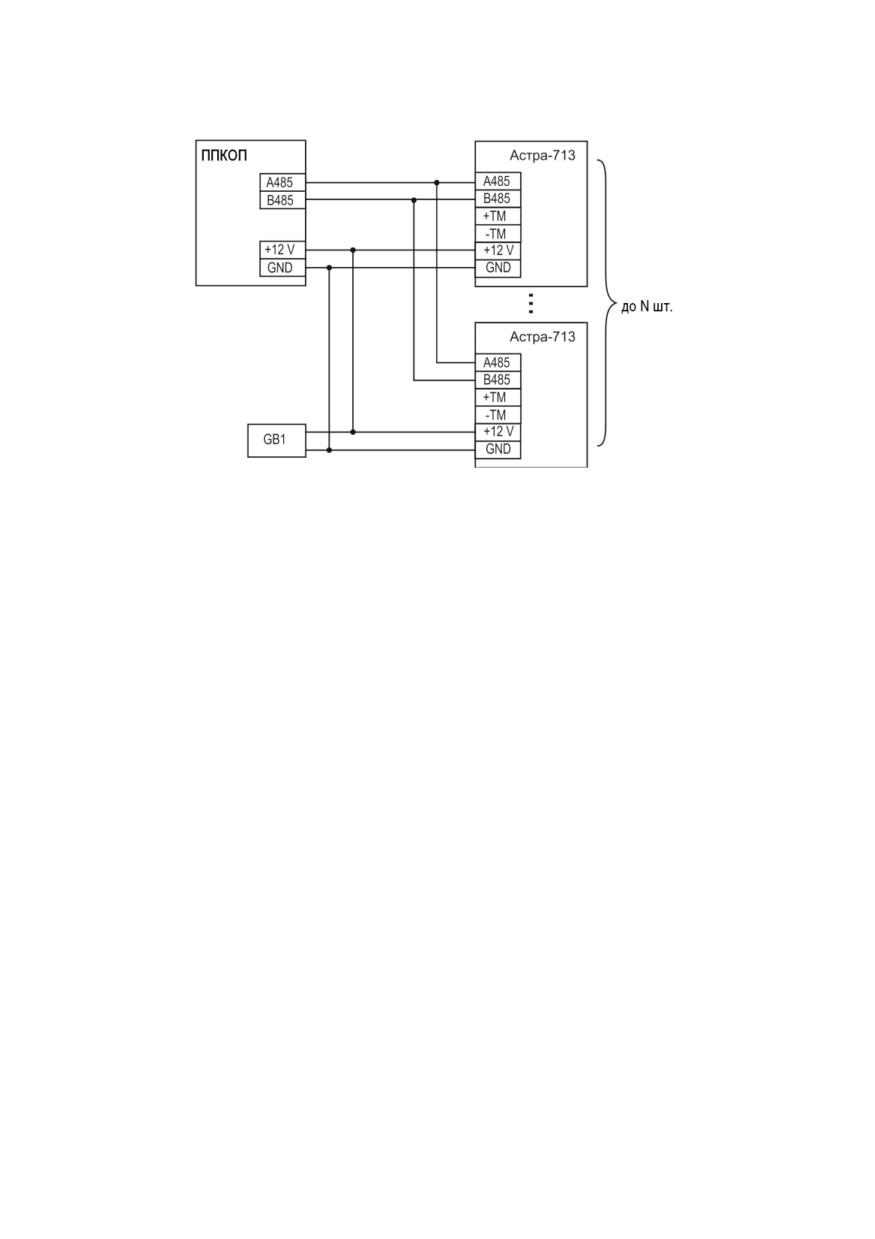

Схема подключения прибора

Рисунок Б.1

Где N - максимальное количество приборов, подключаемых к ППКОП (указано в п.3)
