Проектирование кабеленесущей системы OSTEC в среде Autodesk Revit. Руководство пользователя (версия 21.1)

Требования к программному обеспечению и установка

1.1

Требования к программному обеспечению

На компьютере пользователя должны быть установлены:

todesk Revit версии не ниже 2016

Microsoft .NET Framework 4.7.2

1.2

Ресурсы

Приложение и семейства для работы с кабельными лотками в Revit можно скачать с

официального сайта компании OSTEC по ссылке

http://www.lotki.ru/support/software/

1.3

Установка

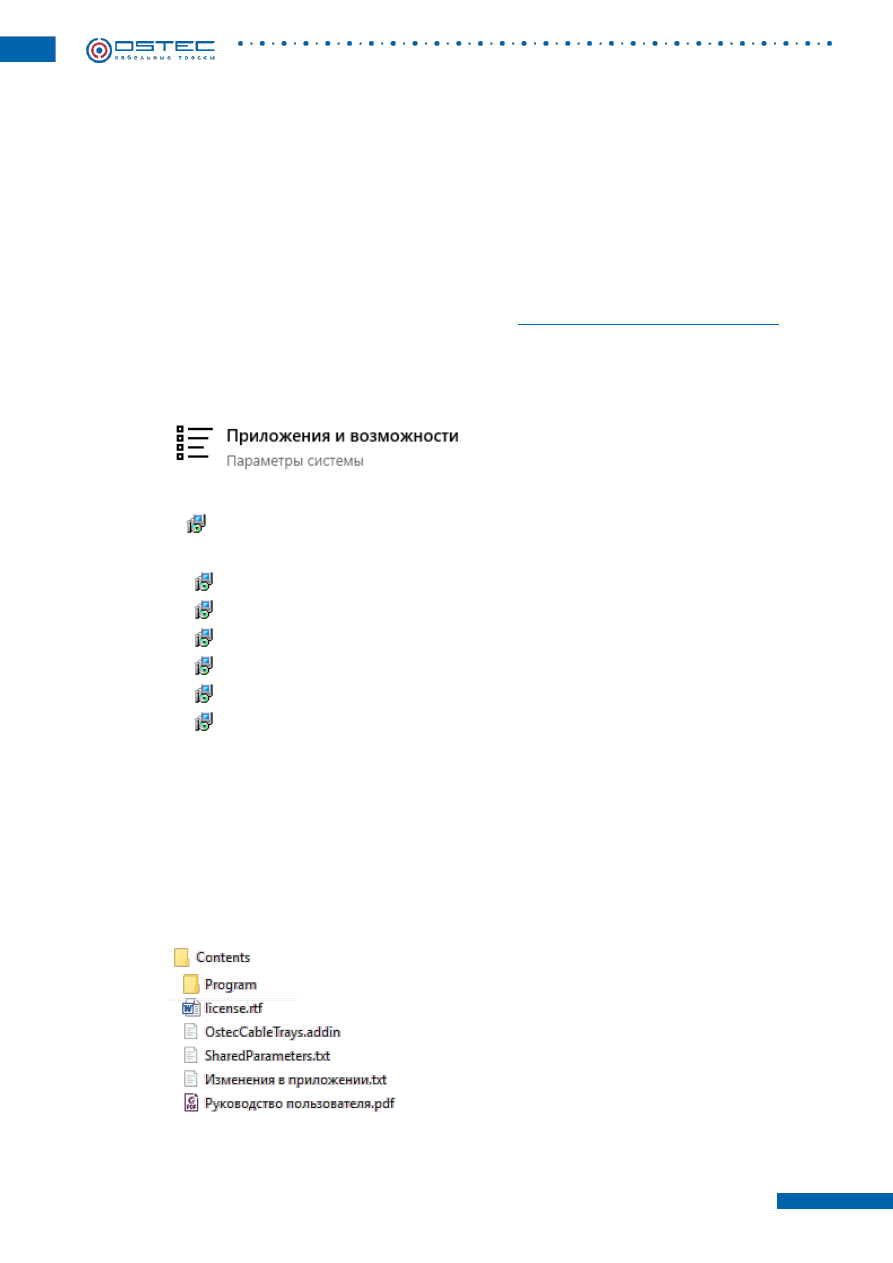

Перед установкой приложения рекомендуется удалить предыдущую версию про-

граммы с помощью инструмента Windows

Приложения и возможности

Для установки приложения запустите установочный файл

SetupOstecCableTrays-v.21.x.x.msi

Для копирования шаблона проекта и семейств OSTEC запустите нужный файл

SetupOstecRevitFamilies2016-v.21.x.x.msi

–

для версии Autodesk Revit 2016

SetupOstecRevitFamilies2017-v.21.x.x.msi

–

для версии Autodesk Revit 2017

SetupOstecRevitFamilies2018-v.21.x.x.msi

–

для версии Autodesk Revit 2018

SetupOstecRevitFamilies2019-v.21.x.x.msi

–

для версии Autodesk Revit 2019

SetupOstecRevitFamilies2020-v.21.x.x.msi

–

для версии Autodesk Revit 2020

SetupOstecRevitFamilies2021-v.21.x.x.msi

–

для версии Autodesk Revit 2021

Приложение работоспособно для версий Autodesk Revit 2016-2021.

Семейства и шаблон проекта созданы для версий Autodesk Revit 2016-2021. При за-

пуске в более новых версиях, они будут обновлены до текущей версии.

1.4

Содержание архива

1.4.1

Приложение

Приложение устанавливается в папку

C:\ProgramData\Autodesk\ApplicationPlugins\OSTEC.bundle\

1.4.2

Шаблон и семейства

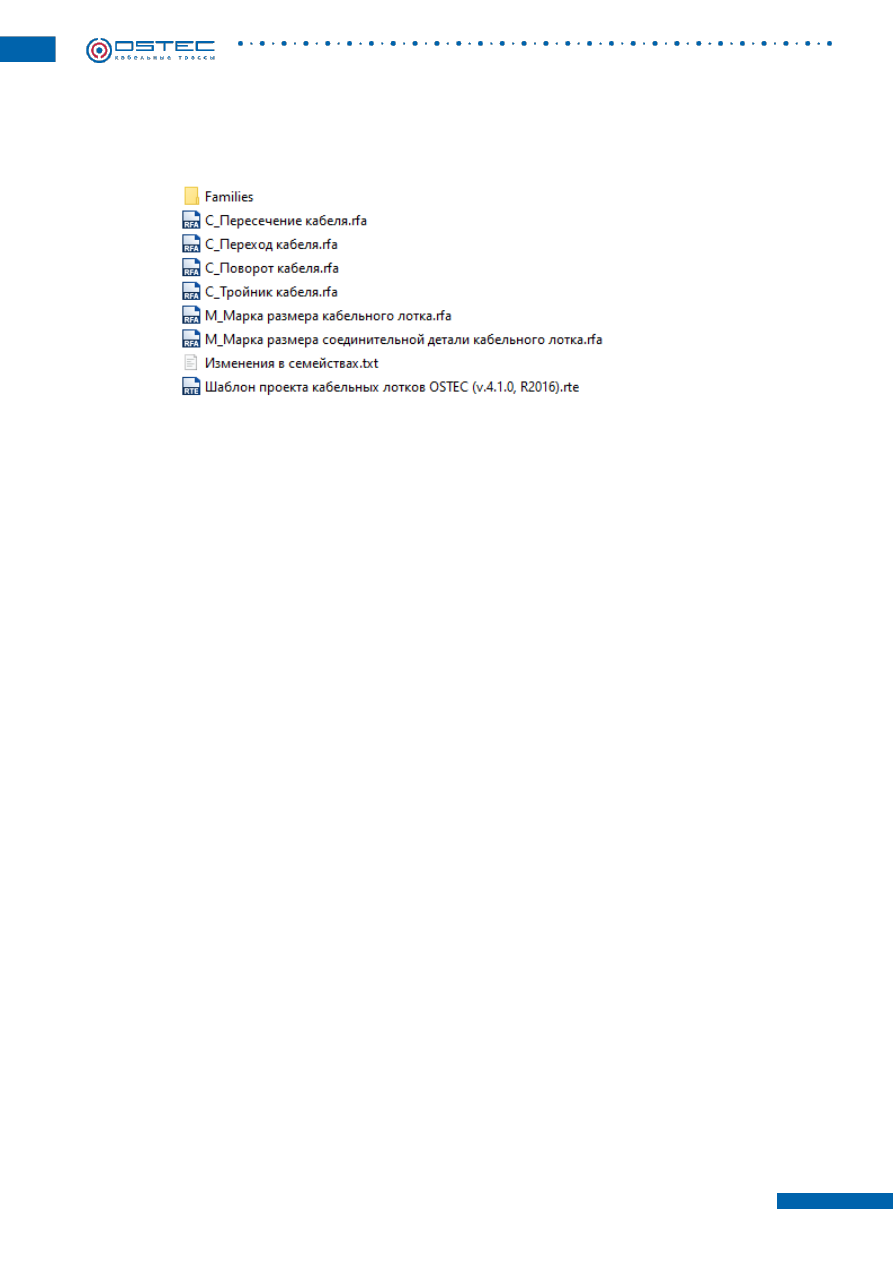

Шаблон и семейства устанавливаются в каталог, выбранный в процессе установки

(по умолчанию это папка

C:\ProgramData\Autodesk\RVT 20**\Libraries\OSTEC

)

. В нём

должны появиться файлы и папки:

1.5

Общие параметры

Приложение в работе использует общие параметры, которые приведены в

Приложе-

нии 2

и в файле

SharedParameters.txt

. Идентификация параметров в программе выпол-

няется по

GUID

(

глобальный уникальный идентификатор).

При запуске приложение проверяет наличие параметров в проекте и в текущем

файле общих параметров. Если их нет в проекте, то предлагается добавить их, а если их
нет в вашем файле общих параметров, то также можете подтвердить их создание в файле.
При создании параметрам будут назначены GUID те же, что и в прилагаемом файле общих
параметров

SharedParameters.txt

Организация модели кабельных лотков OSTEC в среде проектирования

Autodesk Revit

2.1

Категории семейств изделий

Вся номенклатура изделий OSTEC представлена семействами категории «Соедини-

тельные детали кабельных лотков» и типами системного семейства «Кабельный лоток с
соединительными деталями».

Семейства изделий содержат в себе таблицы выбора с информацией об изделиях:

Наименование

Тип, марка

Код изделия

Ед. изм.

Масса

Упаковка

. При изменении ма-

териала и размеров изделий, соответствующие изделию параметры для спецификации бу-
дут установлены автоматически. Если в таблице выбора не будет найдено изделие, соот-
ветствующее установленным материалу и размерам, то текстовым параметрам специфи-
кации будет присвоено "

---

", а числовым –

2.2

Наименования семейств

Для удобства работы, сортировки и поиска, наименования семейств и типов стандар-

тизированы.

2.2.1

Имена типов лотка

OSTEC -

УЛ(Н) - ZS - 1.0 мм - Лоток неперфорированный - Цинкование по ме-

тоду Сендзимера

OSTEC

– название изготовителя;

УЛ(Н)

– тип кабельного лотка согласно каталогу завода-изготовителя;

– код материала или покрытия лотка согласно каталогу завода-изготовителя (см.

Приложение 1

.0 мм

– толщина лотка (также здесь может быть указана номинальная длина лотка

или параметр может быть пропущен);

Лоток неперфорированный

– вид лотка;

Цинкование по методу Сендзимера

– полное наименование материала или покры-

тия лотка согласно каталогу завода-изготовителя (см.

Приложение 1

2.2.2

Имена семейств узлов и деталей

OSTEC_CLH -

ЛН, ЛП - СЛУИ - Угол горизонтальный

OSTEC

– название изготовителя;

CLH

– дополнительный префикс семейства, определяющий его группу;

ЛН, ЛП

– код совместимости;

СЛУИ

– обозначение изделия согласно каталогу;

Угол горизонтальный

– краткое название узла, функции семейства или наименова-

ние детали.

2.2.3

Семейства соединительных деталей лотков поделены на группы:

Аксессуары кабельных лотков (OSTEC_A)

Семейства, включающие в себя такие аксессуары кабельных лотков, как крышки, хо-

муты для крышек, разделительные перегородки, провода заземления, скобы и прочие.

Соединители (OSTEC_C)

OSTEC_CC

– соединительные детали для организации стыка лотков (тип детали

Revit -

муфта);

OSTEC_CLH

– соединительные детали для организации горизонтальных поворотов

лотков (тип детали Revit – секторный отвод);

OSTEC_CLV

– соединительные детали для организации вертикальных поворотов

лотков (тип детали Revit – вертикальный отвод);

OSTEC_CT

– соединительные детали для организации T-образных соединений лот-

ков (тип детали Revit – тройник);

OSTEC_CX

– соединительные детали для организации X-образных соединений лот-

ков (тип детали Revit – крестовина).

Монтажные узлы (OSTEC_M)

OSTEC_MB

– крепление кабельного лотка к металлоконструкциям;

OSTEC_MC

– крепление кабельного лотка к потолку;

OSTEC_MF

– крепление кабельного лотка к полу; отвод);

OSTEC_MW

– крепление кабельного лотка к стене;

OSTEC_MWV

– крепление вертикального кабельного лотка к стене;

OSTEC_MM

– вспомогательные узлы монтажной системы.

Детали (OSTEC_U)

OSTEC_U

– деталь;

OSTEC_UC

– крышки соединителей кабельных лотков;

OSTEC_UF

– крепёжные изделия;

OSTEC_UM

– детали монтажной системы.

Узлы крепёжных элементов (x_OSTEC_F)

x_OSTEC_F

– семейства включающие в себя крепёжные изделия;

x_OSTEC_FM

– семейства включающие в себя крепёжные изделия и детали монтаж-

ной системы.

Семейства также разделяются по типу лотка, к которому он относятся. Для этого в

модели и в приложении «OSTEC – Кабельные трассы» введён параметр «Код совмести-
мости», который используется в наименовании семейств и в семействах кабельных лотков.
Расшифровка кодов совместимости приведена в

Приложении 1

2.3

Параметры, встречающиеся в семействах деталей и узлов

Код совместимости

– параметр семейств соединителей лотков и монтажных узлов,

который определяет семейства лотков, совместимых с текущим семейством;

Код функции

– параметр семейств монтажных узлов и аксессуаров, который опре-

делят назначение деталей; может принимать следующие значения:

– аксессуары (Accessories);

– крепление к потолку (Mounting Ceiling);

– крепление к полу (Mounting Floor);

– крепление к стене (Mounting Wall);

MWV

– крепление к стене вертикально (Mounting Wall Vertical);

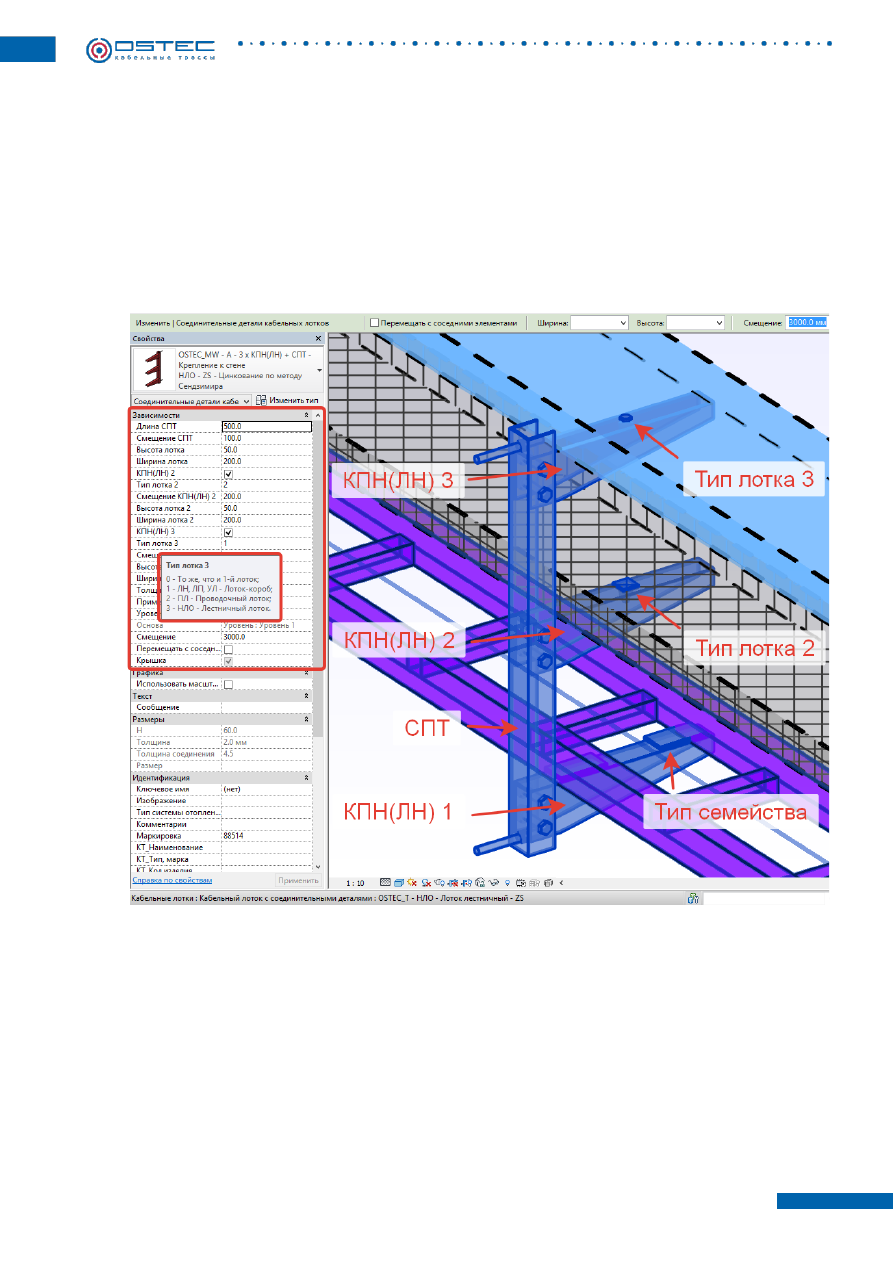

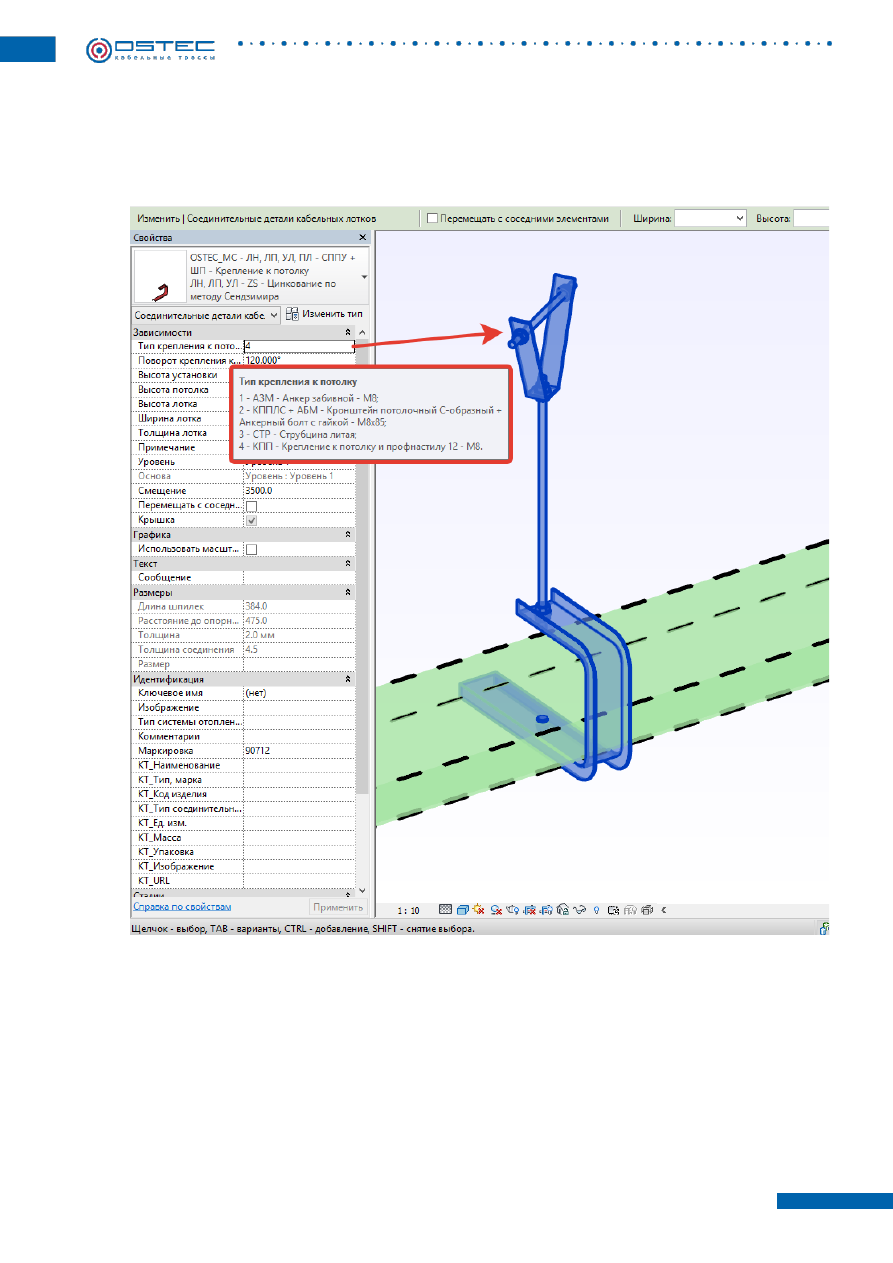

Расстояние до опорного элемента

– параметр семейств монтажных узлов, опреде-

ляет расстояние от края лотка до потолка, пола или стены, до которого смещается лоток
при включении опции Программы «Смещать лотки к опорным поверхностям»;

Регулируемый

– параметр семейств монтажных узлов, который определяет воз-

можно ли размещение монтажных элементов без смещения кабельного лотка. Т.е. если
этот параметр имеет значение «Да», то данное семейство создано таким образом, что при
размещении может подстраиваться под положение кабельного лотка, не сдвигая его. Если
параметр имеет значение «Нет», то семейство будет сдвинуто к опорной поверхности при
включенной опции Программы «Смещать лотки к опорным поверхностям» до расстояния,
определённого параметром «Расстояние до опорного элемента».

Обрезаемая деталь

– параметр семейств нарезаемых деталей, которые измеряются

штуками (шт.), например, шпилек. Для подсчёта количества таких деталей с учётом
нарезки на отрезки значение параметра должно быть установлено «Да».

В семействах нарезаемых деталей (измеряемых и метрами (м) и штуками (шт.)) также

должны присутствовать параметры

Длина

(текущая длина детали) и

(номинальная длина

необрезанной детали).

2.4

Загрузка семейств в проект

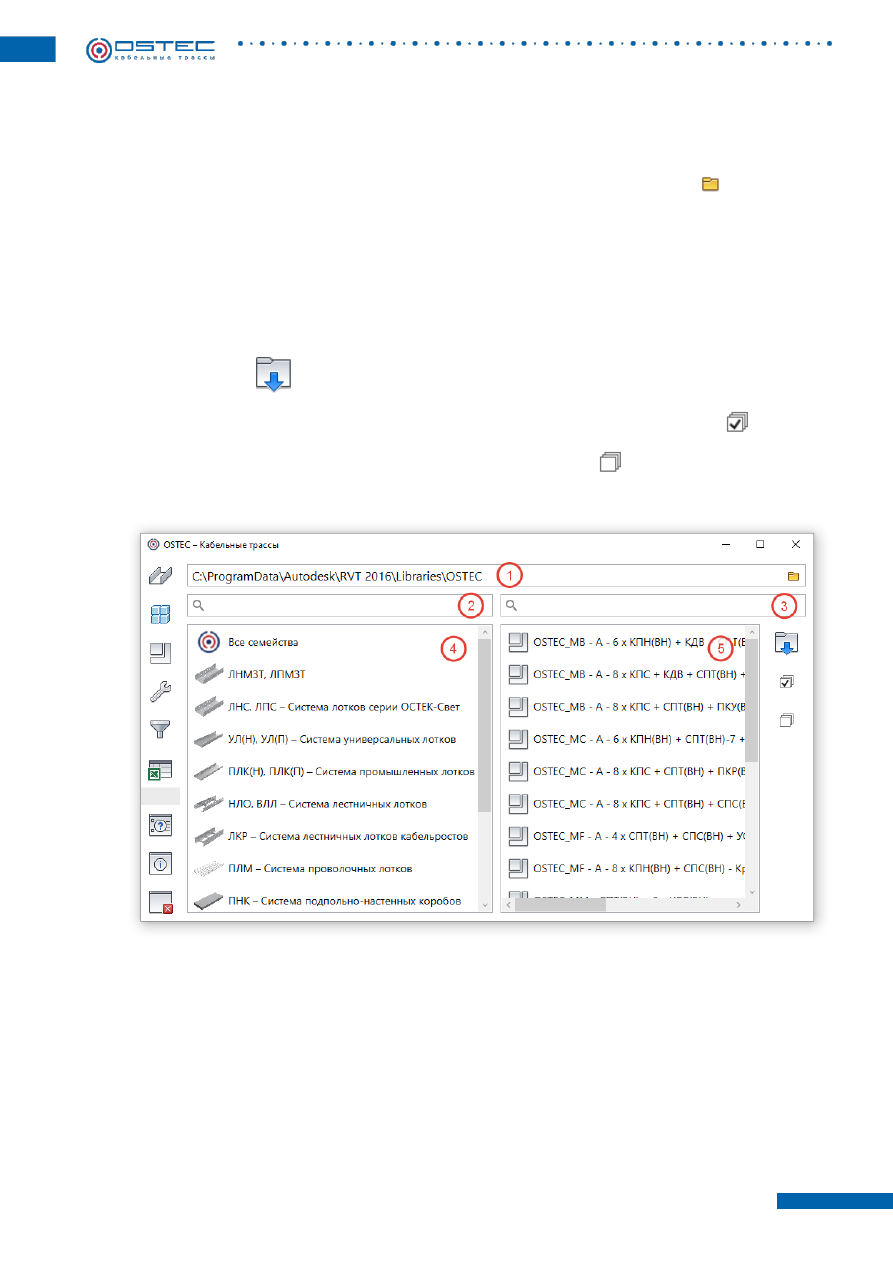

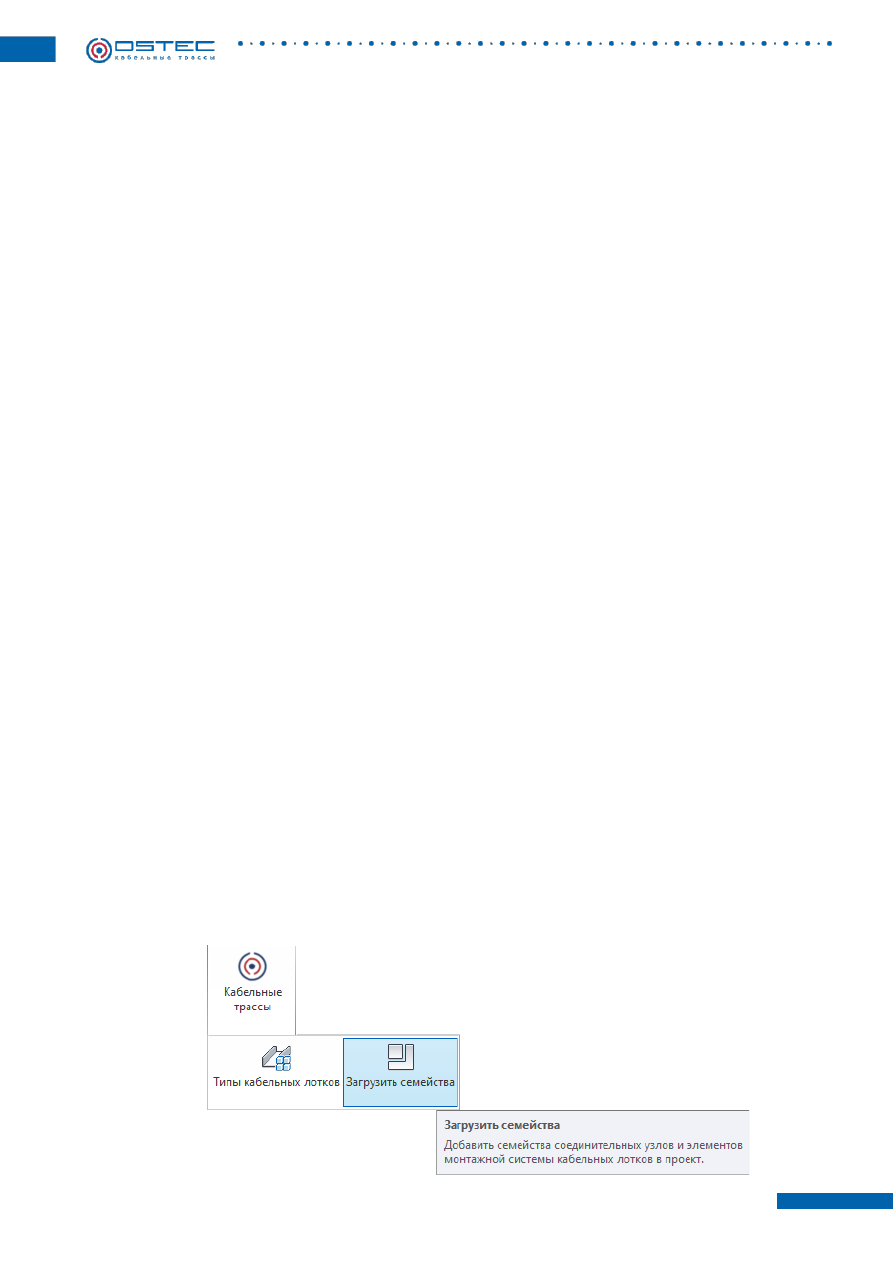

Для загрузки типов кабельных лотков в проект откройте окно

Загрузить семейства

на панели

Управление

В поле

(1)

указывается место хранения файлов семейств. По умолчанию оно опреде-

лено

C:\ProgramData\Autodesk\RVT 20XX\Libraries\OSTEC

. Если ваша библиотека се-

мейств располагается по другому пути, можете указать его, нажав кнопку

В списке

(4)

представлены группы семейств по сериям.

В списке

(5)

перечислены сами семейства.

Если выбрать группу в списке

(4)

, то в списке

(5)

будут представлены только те се-

мейства, которые относятся к выбранной группе.

В полях

(2)

(3)

можно выполнить быстрый поиск групп и семейств.

Для загрузки семейств в проект, необходимо выбрать нужные семейства в списке

(5)

и нажать кнопку

Загрузить выбранные семейства

Для того, чтобы выбрать все семейства в списке

(5)

нажмите кнопку

Выбрать

все

. Чтобы отменить выделение семейств, нажмите кнопку

Отменить выбор

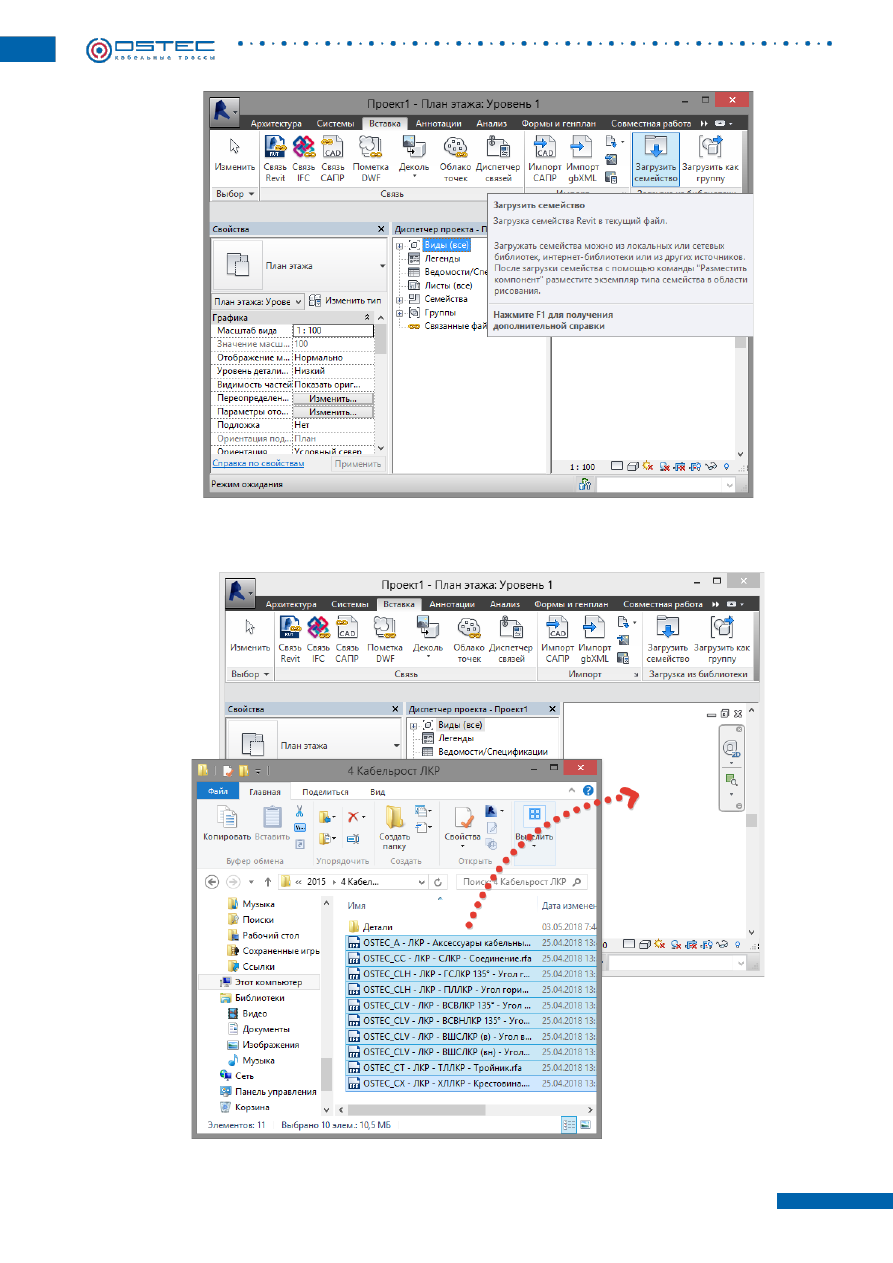

Вы также можете загрузить в ваш проект необходимые семейства соединителей ка-

бельных лотков и монтажных узлов из папки

C:\ProgramData\Autodesk\RVT

20XX\Libraries\OSTEC

. Для этого необходимо запустить команду

Загрузить семейство

на

вкладке

Вставка

и выбрать нужные файлы семейств.

Также возможно добавить семейства в проект путём копирования экземпляров се-

мейств из другого проекта или проекта-шаблона. При этом скопируются только типы се-
мейств выбранных экземпляров.

Типы кабельных лотков

Перед созданием типов кабельных лотков, для автоматического назначения типам

лотков соединительных и монтажных узлов, рекомендуется загрузить семейства этих узлов
в проект. Подробнее можно посмотреть в разделе справки

2.4

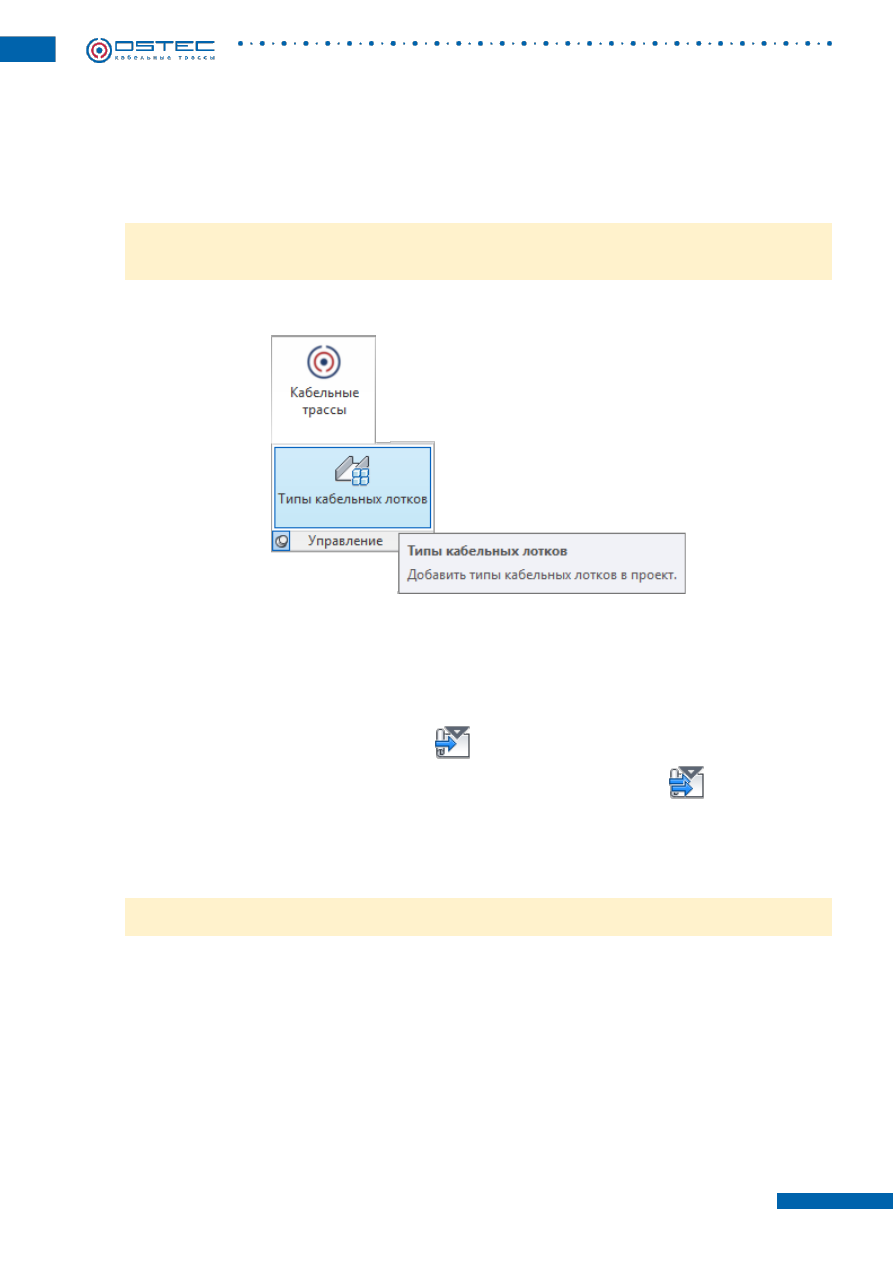

Для загрузки типов кабельных лотков в проект откройте окно

Типы кабельных лот-

ков

на панели

Управление

Приложение по умолчанию содержит семейства с данными кабельных лотков, кото-

рые могут быть использованы для создания типов кабельных лотков в проекте.

Семейства данных кабельных лотков имеет категорию Соединитель кабельного

лотка. В его названии присутствуют символ

и название серии кабельного лотка.

Для загрузки семейств с данными, необходимо выбрать нужные в списке

Кабельные

лотки по умолчанию

и нажать кнопку

Загрузить семейства в проект

. Если требу-

ется загрузить семейства данных для всех лотков, нажмите кнопку

Загрузить все

семейства в проект

При создании или изменении экземпляров кабельных лотков в них заполняются па-

раметры, необходимые для спецификации:

Наименование

Тип, марка

Код изделия

Ед.

изм.

Масса

Упаковка

. Значения этих параметров извлекаются из семейств лотков.

Поэтому важно, чтобы семейства кабельных лотков оставались в проекте по-

сле создания типов кабельных лотков

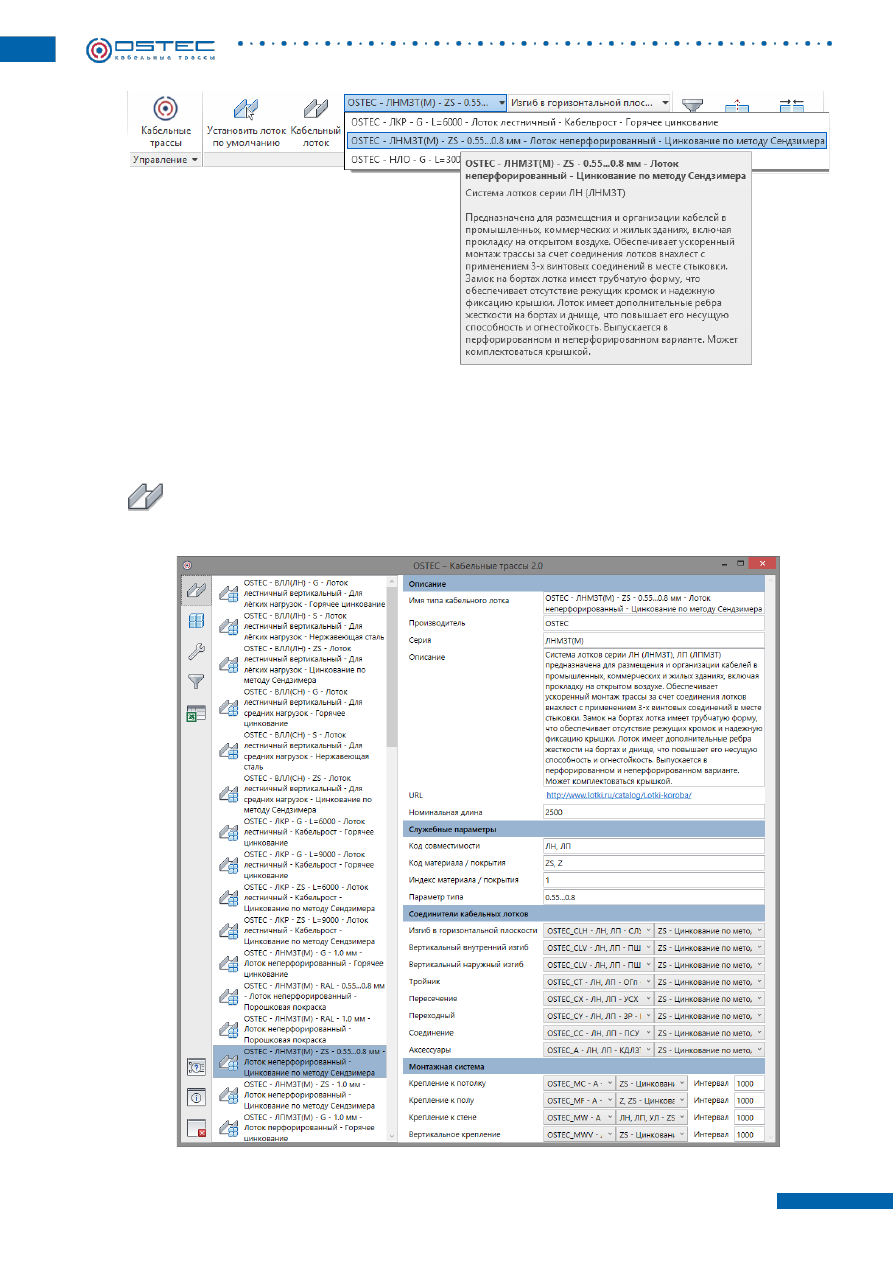

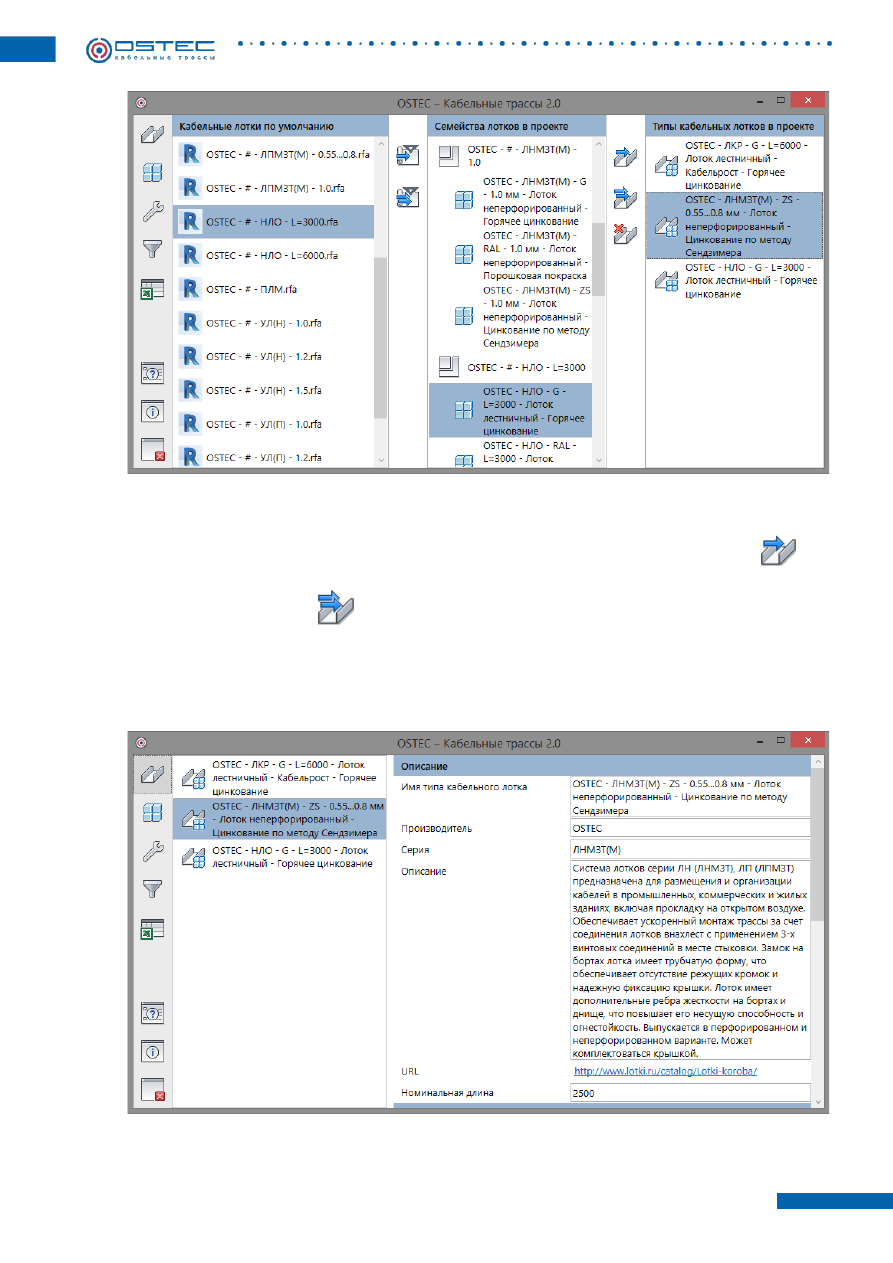

После загрузки семейство с его типами появится в списке

Семейства лотков в про-

екте

. Типы этих семейств представляют собой материалы кабельных лотков. Выберете в

этом списке необходимые в текущем проекте кабельные лотки и нажмите кнопку

Со-

здать типы кабельных лотков

. Если требуется создать типы всех лотков, загруженных в

проект, нажмите кнопку

Создать типы кабельных лотков для всех загруженных

семейств

После этого типы кабельных лотков будут добавлены в проект. Выбрать тип кабель-

ного лотка по умолчанию, а также настроить соединители и монтажные элементы типов
кабельных лотков можно в окне

Кабельные лотки

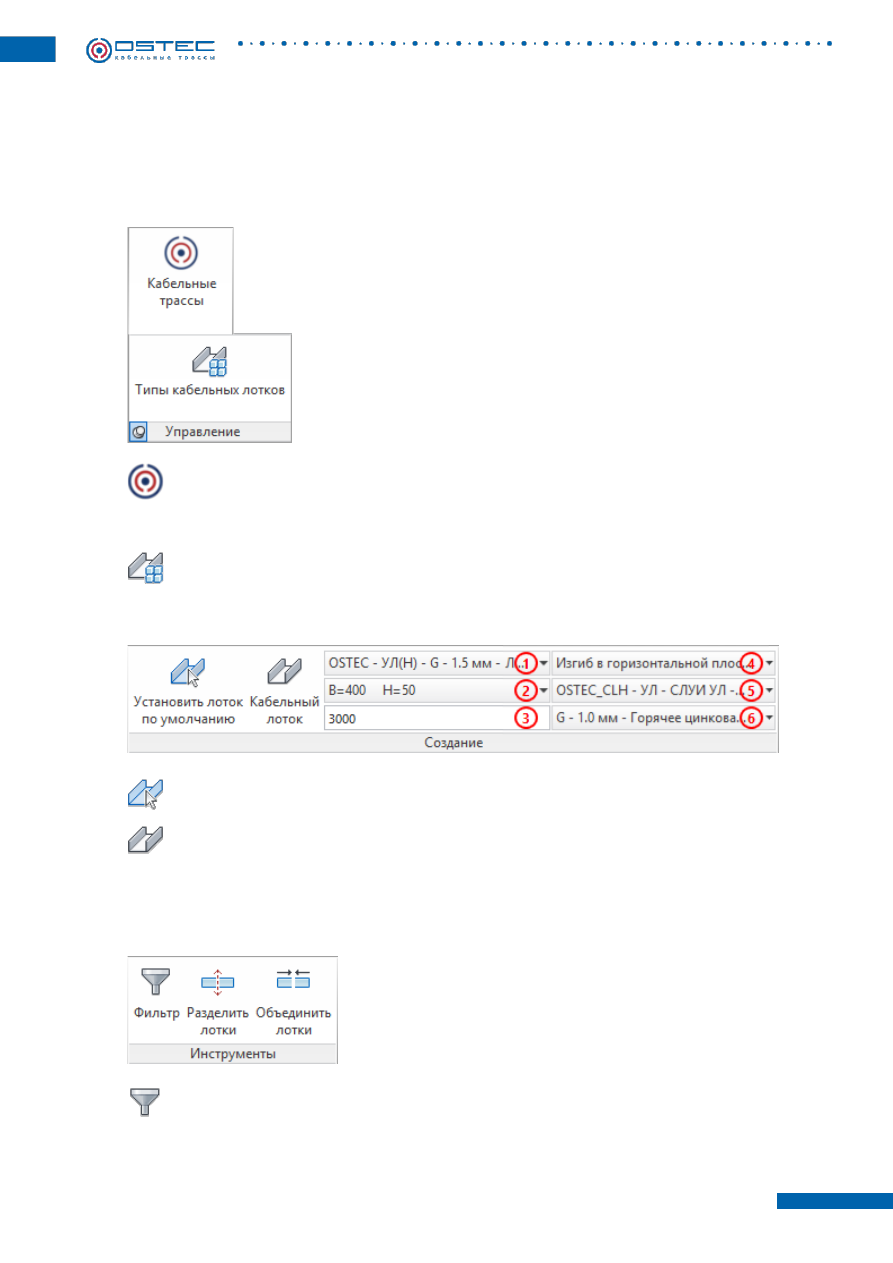

Созданные типы лотков появятся в перечне лотков на ленте инструментов: вкладка

OSTEC

, панель

Создание

Описание элементов окна

Код совместимости

– определяет материалы семейств соединителей лотков и мон-

тажных узлов, которые совместимы с текущим типом кабельного лотка;

Код материала / покрытия

– определяет доступные для выбора материалы соеди-

нителей и монтажных узлов; возможно указать несколько значений для расширения вы-
бора;

Индекс материала / покрытия

– необходим для определения параметров иденти-

фикации кабельных лотков;

Параметр типа

– необходим для идентификации кабельных лотков в зависимости от

их толщины или номинальной длины;

Изгиб в горизонтальной плоскости

– позволяет выбрать семейство и тип горизон-

тального угла; выбор ограничен параметром семейства «Тип детали» и кодом совмести-
мости типа кабельного лотка;

Вертикальный внутренний изгиб

– позволяет выбрать семейство и тип вертикаль-

ного внутреннего угла; выбор ограничен параметром семейства «Тип детали» и кодом сов-
местимости типа кабельного лотка;

Вертикальный наружный изгиб

– позволяет выбрать семейство и тип вертикаль-

ного наружного угла; выбор ограничен параметром семейства «Тип детали» и кодом сов-
местимости типа кабельного лотка;

Тройник

– позволяет выбрать семейство и тип Т-образного отвода; выбор ограничен

параметром семейства «Тип детали» и кодом совместимости типа кабельного лотка;

Пересечение

– позволяет выбрать семейство и тип Х-образного разветвителя; выбор

ограничен параметром семейства «Тип детали» и кодом совместимости типа кабельного
лотка;

Переходный

– позволяет выбрать семейство и тип перехода; выбор ограничен пара-

метром семейства «Тип детали» и кодом совместимости типа кабельного лотка;

Соединение

– позволяет выбрать семейство и тип стыковых соединителей; выбор

ограничен параметром семейства «Тип детали» и кодом совместимости типа кабельного
лотка;

Аксессуары

– позволяет выбрать семейство и тип аксессуаров; выбор ограничен ко-

дом совместимости типа кабельного лотка и кодом функции семейств, который должен
быть равен

«A»

(Accessories).

Крепление к потолку

– позволяет выбрать семейство и тип крепления кабельного

лотка к потолку; выбор ограничен кодом совместимости типа кабельного лотка и кодом
функции семейств, который должен быть равен

«MC»

(Mounting Ceiling);

Крепление к полу

– позволяет выбрать семейство и тип крепления кабельного лотка

к полу; выбор ограничен кодом совместимости типа кабельного лотка и кодом функции се-
мейств, который должен быть равен

«MF»

(Mounting Floor);

Крепление к стене

– позволяет выбрать семейство и тип крепления кабельного лотка

к стене; выбор ограничен кодом совместимости типа кабельного лотка и кодом функции
семейств, который должен быть равен

«MW»

(Mounting Wall);

Вертикальное крепление

– позволяет выбрать семейство и тип крепления верти-

кального кабельного лотка к стене; выбор ограничен кодом совместимости типа кабельного
лотка и кодом функции семейств, который должен быть равен

«MWV»

(Mounting Wall Verti-

cal);

Интервал

– значение интервала установки креплений кабельных лотков при группо-

вом размещении; устанавливается для каждого типа и каждого вида крепления отдельно.

4.2

Типы кабельных лотков

Создание типов кабельных лотков. Более подробное описание в разделе

Типы ка-

бельных лотков

4.3

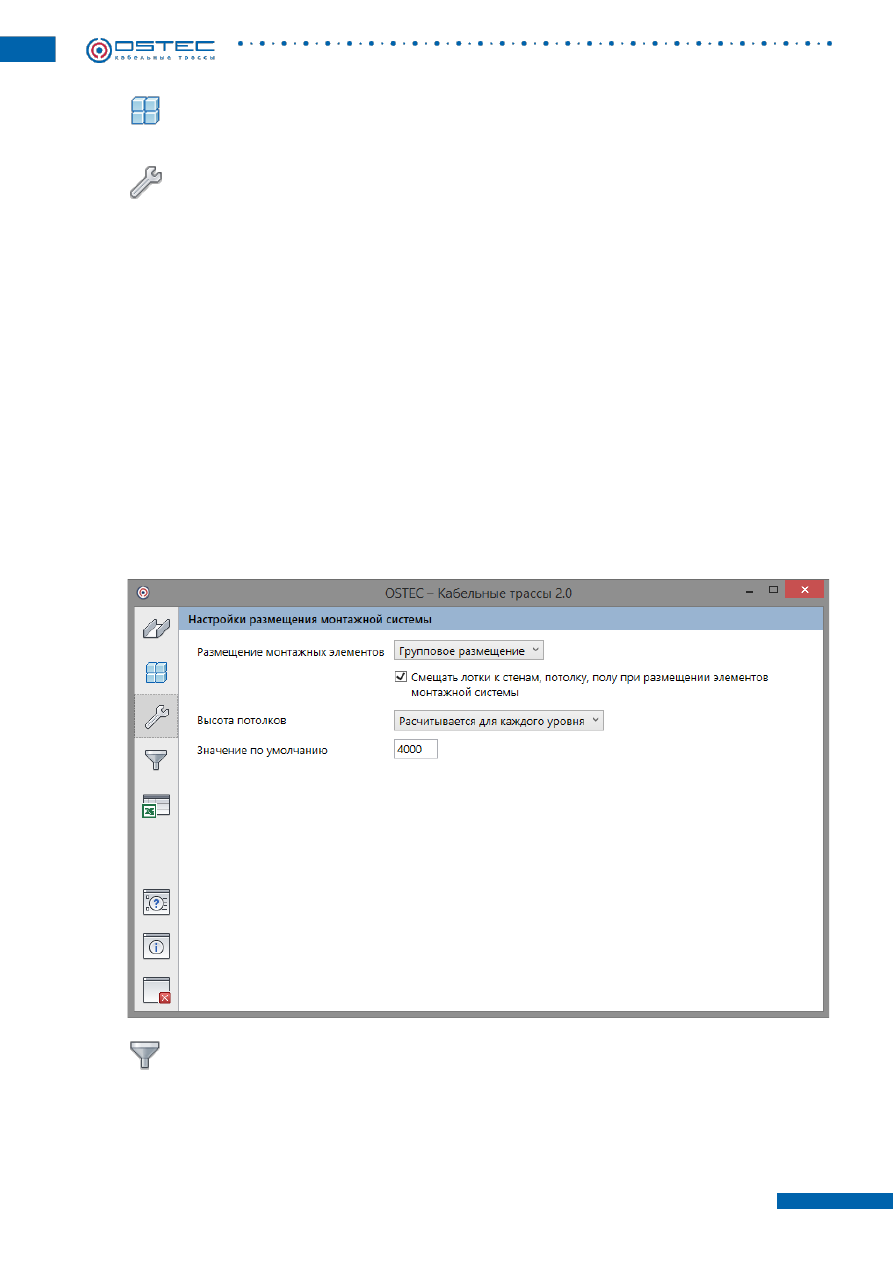

Настройки

Описание элементов окна

Размещение монтажных элементов

– определяет способ создания узлов элемен-

тов монтажной системы. Возможны 2 варианта:

Одиночное размещение

– будет создан один монтажный элемент, и он будет раз-

мещён на кабельном лотке в месте, которое было указано пользователем;

Групповое размещение

– будут созданы монтажные элементы с заданным интер-

валом для выбранной группы лотков, расположенных в одну линию;

Смещать лотки к стенам, потолку, полу при размещении элементов монтажной

системы

– при активации этой опции лотки будут смещаться к опорным элементам (по-

толку, полу или стене) на допустимое расстояние, определённое в семействе монтажного
элемента (при выключенном параметре

Регулируемый

);

Высота потолков

– при установленном значении

По умолчанию

расчётное значе-

ние высоты потолка для размещения потолочных монтажных элементов будет взято из
поля

Значение по умолчанию

. Если будет выбрано значение

Рассчитывается для каж-

дого уровня

, то программа попытается рассчитать высоту потолка автоматически, опре-

делив в проекте вышерасположенный уровень и толщину перекрытия. Если уровней или
перекрытий выше нет, то будет использована высота потолка по умолчанию.

4.4

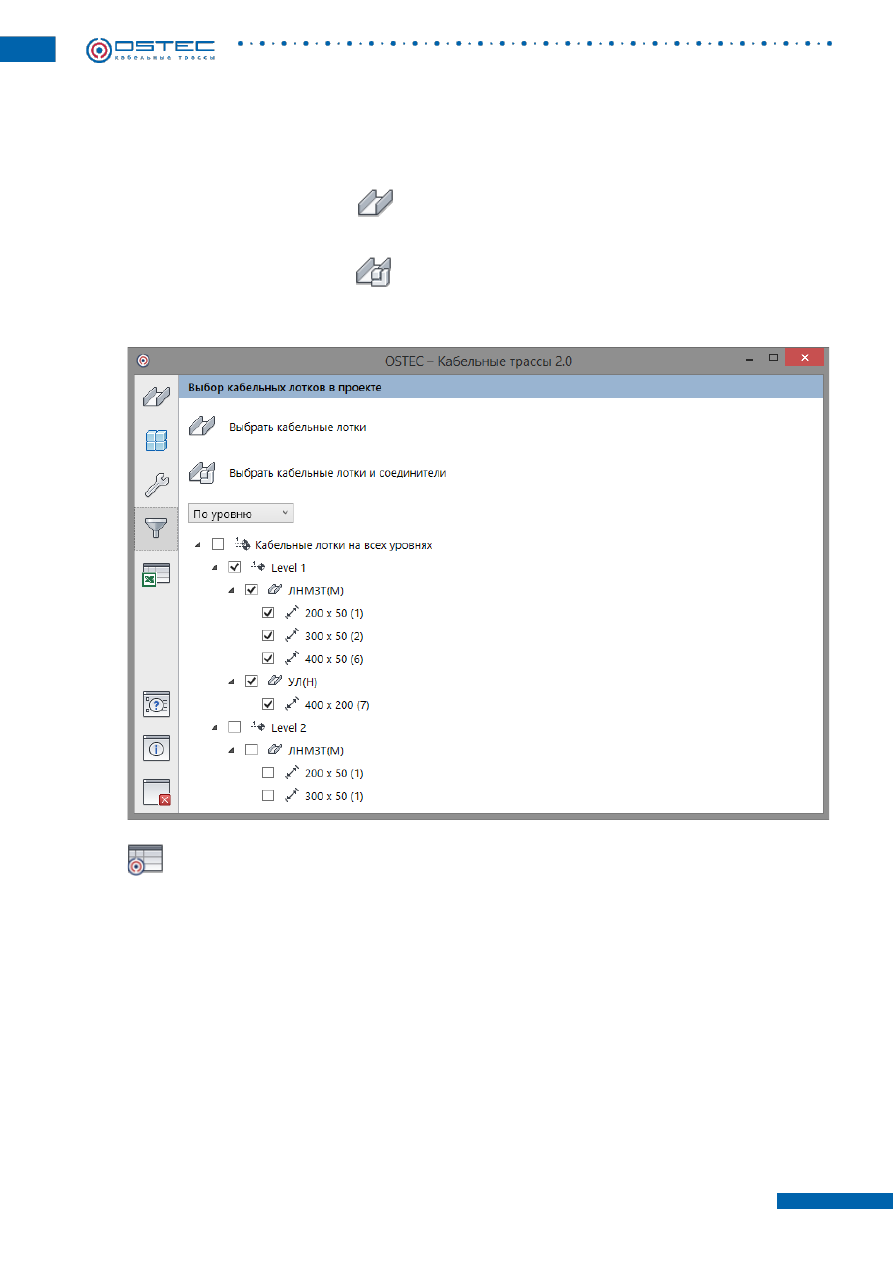

Фильтр

Фильтр позволяет выбрать в проекте кабельные лотки в зависимости от их типа и

размера. После выбора лотков можно будет изменить их тип, а также при помощи инстру-
ментов на вкладке OSTEC можно будет выполнить операции разделения, объединения
лотков, размещения монтажных элементов.

Вы можете выбрать конфигурацию дерева выбора кабельных лотков:

По уровню

– в дерево будут добавлены узлы уровней, на которых расположены ка-

бельные лотки, что позволит выбрать лотки на отдельных уровнях;

Все лотки

– разделение кабельных лотков в дереве будет выполнено по типу, что

позволит выбрать лотки определённого типа во всём проекте.

При нажатии на кнопку

Выбрать кабельные лотки

в проекте будут выбраны

все отмеченные кабельные лотки. При этом окно приложения закроется.

При нажатии на кнопку

Выбрать кабельные лотки и соединители

в проекте

будут выбраны все отмеченные кабельные лотки с их соединителями, такими как углы,
отводы, крестовины. При этом окно приложения закроется.

4.5

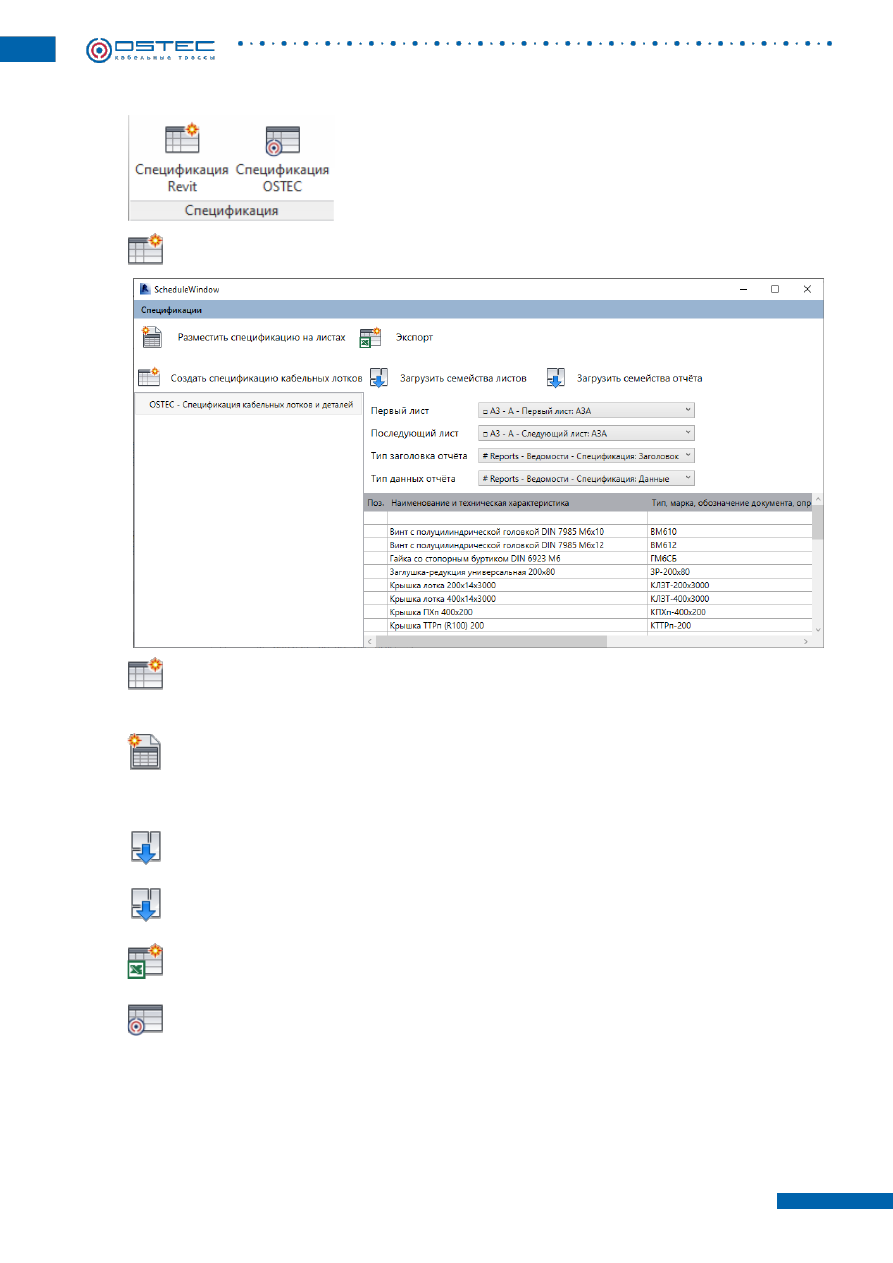

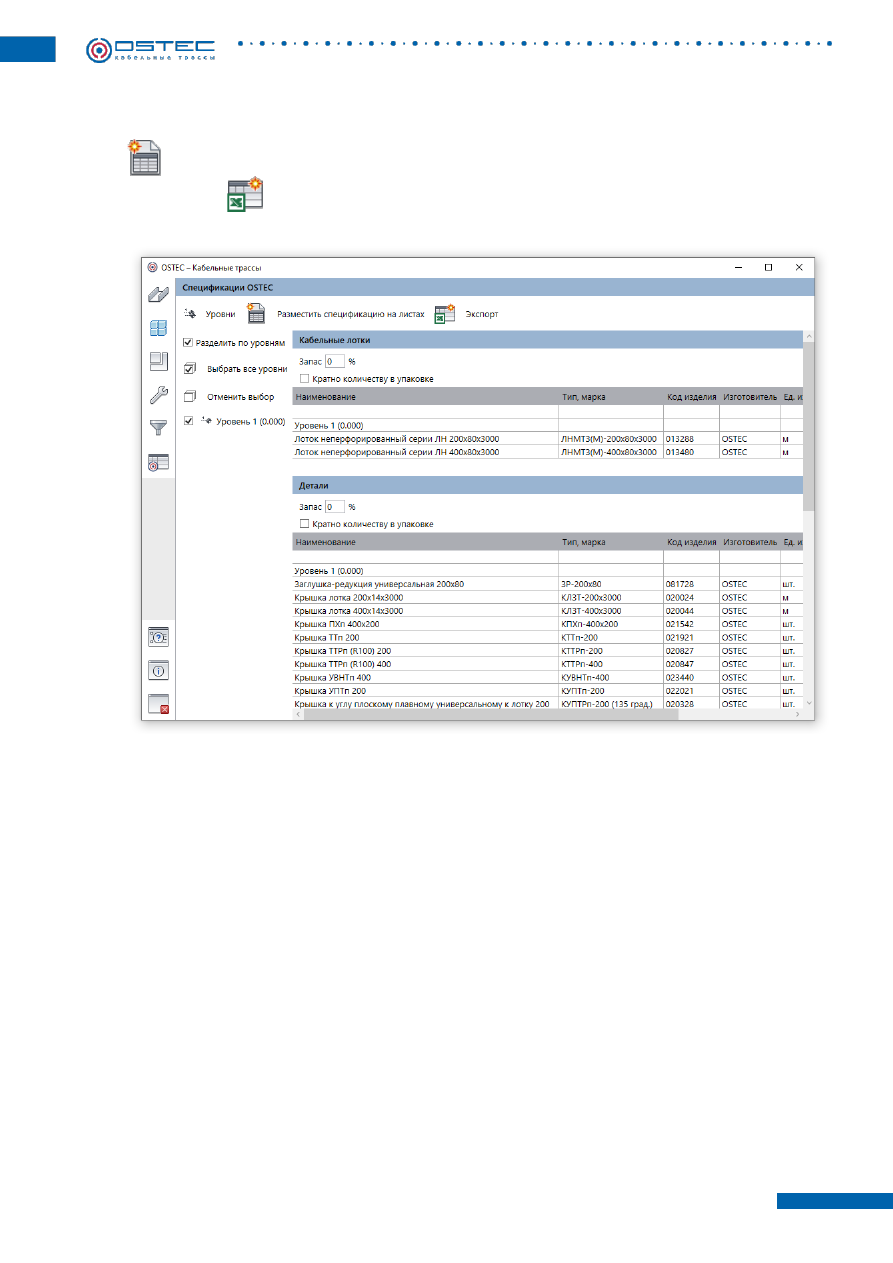

Спецификация OSTEC

Спецификация OSTEC отличается от стандартных спецификаций Revit тем, что

здесь можно добавить запас в процентах, а также округлить общее количество изделий до
числа, кратного количеству изделий в упаковке.

Спецификация кабельных лотков разделена на 3 раздела:

Кабельные лотки

Детали

Крепёж

Для каждого раздела есть возможность заложить запас в процентах.

Опция

Кратно количеству в упаковке

округляет количество изделий до числа, крат-

ного количеству изделий в одной упаковки, в большую сторону.

Опция

Разделить по уровням

позволяет сгруппировать изделия по уровню разме-

щения. Также есть возможность исключить из спецификации изделия, размещённые на ка-

Лента инструментов OSTEC – Кабельные трассы

После установки приложение и запуска Revit на ленте появится панель «OSTEC»,

содержащая необходимые для работы инструменты.

5.1

Управление

Кабельные трассы

– открыть главное окно приложения OSTEC – Кабельные

трассы. При запуске приложение проверяет наличие общих параметров, необходи-

мых для работы. В случае их отсутствия будет предложено добавить их в проект, и, при
необходимости, в файл общих параметров.

Типы кабельных лотков

– открыть окно создания типов кабельных лотков. Здесь

можно будет загрузить необходимые в проекте семейства данных кабельных лотков.

Более подробное описание приведено в разделе справки Типы кабельных лотков.

5.2

Создание

Установить лоток по умолчанию

– выбрать существующий кабельный лоток в про-

екте и установить его тип по умолчанию.

Кабельный лоток

– создать экземпляр кабельного лотка в проекте. Тип создавае-

мого лотка выбирается в списке

(1)

Размеры лотка выбираются в списке

(2)

.Высота

размещения лотка указывается в поле

(3)

.Списки

(4)

(5)

(6)

позволяют настроить соеди-

нители выбранного по умолчанию типа кабельного лотка, не заходя в главное окно прило-
жения.

5.3

Инструменты

Фильтр

– открыть окно фильтра кабельных лотков, где можно выбрать созданные в

проекте кабельные лотки в зависимости от их типа, размера и уровня размещения.

Более подробное описание приведено в разделе справки

Фильтр

Разделить лотки

– разделить кабельные лотки на отрезки, равные номинальной

длине одного кабельного лотка соответствующей серии. В местах стыков будут уста-

новлены соответствующие типу лотка соединители.

Для разделения кабельных лотков необходимо выполнить следующие действия:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Разделить кабельные лотки

Или:

1. Нажать кнопку

Разделить кабельные лотки

2. Отметить мышкой лотки, которые требуется разделить.

Объединить лотки

– объединить кабельные лотки, удалив стыковые соединители.

Для объединения кабельных лотков необходимо выполнить следующие действия:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Объединить кабельные лотки

Или:

1. Нажать кнопку

Объединить кабельные лотки

2. Отметить мышкой лотки, которые требуется объединить.

5.4

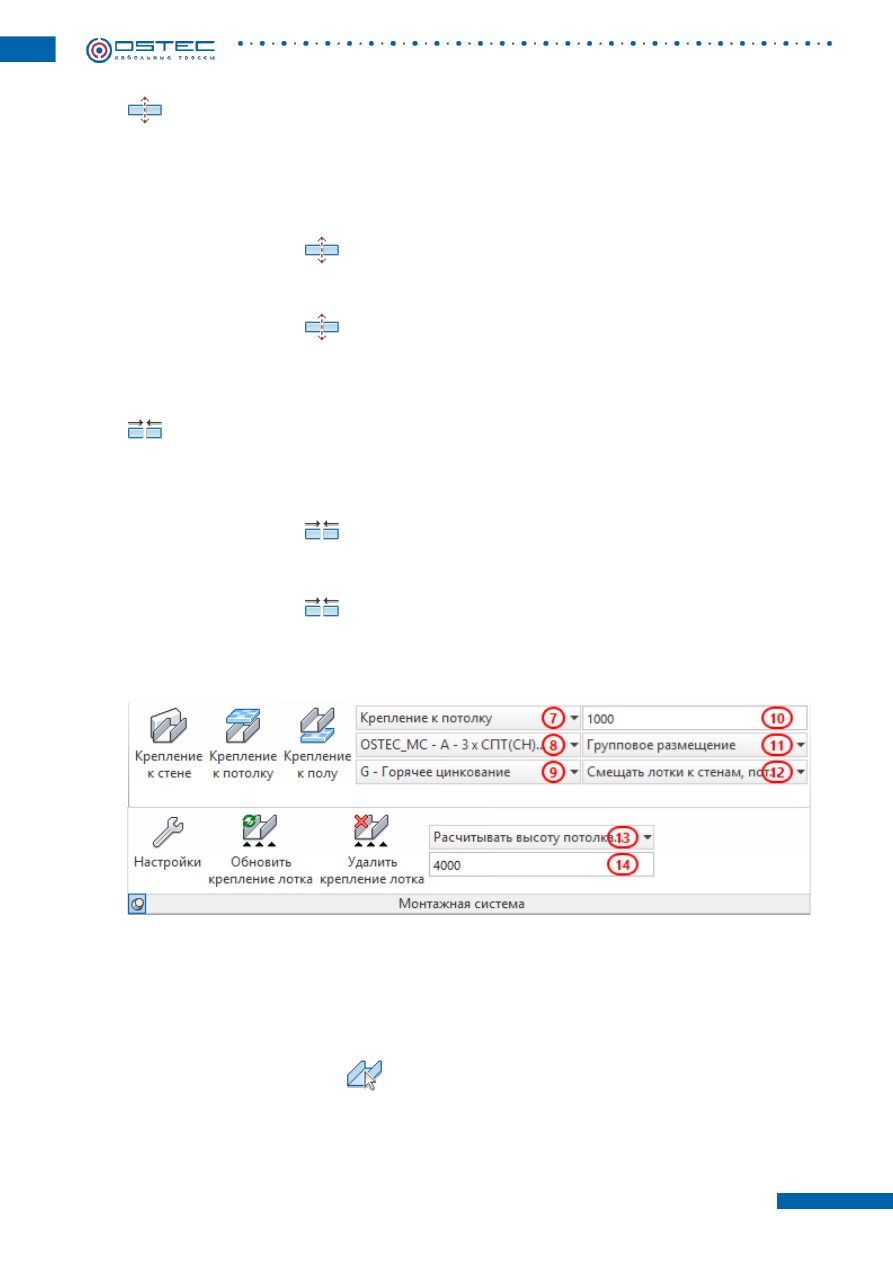

Монтажная система

Выбор семейств и типов монтажной системы

Семейства и типы креплений задаются в настройках типов кабельных лотков.

Также

это

возможно

сделать

на

ленте

инструментов.

Но при этом выбор крепления будет выполнен только для типа лотка, заданного по умол-
чанию. Чтобы настроить крепления для другого типа, необходимо выбрать тип лотка в
списке

(1)

на панели

Создание

, или можно выбрать тип размещённого в проекте кабель-

ного лотка, нажав на кнопку

Установить лоток по умолчанию

Для выбора крепления лотка для текущего типа кабельного лотка, необходимо вы-

полнить:

1. В списке

(7)

выбрать тип крепления.

2. В списке

(8)

выбрать семейство крепления.

3. В списке

(9)

выбрать тип (материал) крепления.

4. В поле

(10)

указать интервал размещения креплений (для семейств аксессуаров

кабельных лотков не заполняется).

Крепление к стене

Для размещения креплений к стене:

1. Нажать кнопку

Крепление к стене

2. Выбрать кабельный лоток мышкой.

3. Если включена опция

Смещать лотки к стенам, потолку, полу (12)

, то потребу-

ется указать стену, к которой требуется прикрепить лоток. Стена должна быть параллельна
продольной оси кабельного лотка. Возможно выбирать стену из связанного файла. Для
этого необходимо будет сначала выбрать связанную модель, а затем указать в ней стену.
На стене будут созданы крепления кабельного лотка, а сам лоток будет смещён к стене.

4. Если опция

Смещать лотки к стенам, потолку, полу (12)

отключена, то крепления

к стене будут созданы по месту расположения лотка.

5. Для отмены выполнения команды нажмите

Esc

Или:

1. Нажать кнопку

Крепление к стене

2. Указать стену, к которой требуется прикрепить лоток. Стена должна быть парал-

лельна продольной оси кабельного лотка. Возможно выбирать стену из связанного файла.
Для этого необходимо будет сначала выбрать связанную модель, а затем указать в ней
стену. Если опция

Смещать лотки к стенам, потолку, полу (12)

отключена, то будет вы-

звано повторное выполнение команды.

3. Выбрать кабельный лоток мышкой. На стене будут созданы крепления кабельного

лотка, а сам лоток будет смещён к стене.

4. Для отмены выполнения команды нажмите

Esc

Или:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Крепление к стене

. Крепления к стене будут созданы по месту

расположения лотка.

Крепление к потолку

Для размещения креплений к потолку:

1. Нажать кнопку

Крепление к потолку

2. Выбрать кабельный лоток мышкой. Будут созданы крепления кабельного лотка к

потолку.

3. Если параметр семейства крепления к потолку

Регулируемый

отключен, и вклю-

чена опция

Смещать лотки к стенам, потолку, полу (12)

, то кабельный лоток будет сме-

щён к потолку на расстояние, которое определено конструкцией крепления к потолку.

4. Для отмены выполнения команды нажмите

Esc

Или:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Крепление к потолку

3. Если параметр семейства крепления к потолку

Регулируемый

отключен, и вклю-

чена опция

Смещать лотки к стенам, потолку, полу (12)

, то кабельный лоток будет сме-

щён к потолку на расстояние, которое определено конструкцией крепления к потолку.

4. Для отмены выполнения команды нажмите

Esc

Крепление к полу

Для размещения креплений к полу:

1. Нажать кнопку

Крепление к полу

2. Выбрать кабельный лоток мышкой. Будут созданы крепления кабельного лотка к

полу.

3. Если параметр семейства крепления к полу

Регулируемый

отключен, и включена

опция

Смещать лотки к стенам, полу, полу (12)

, то кабельный лоток будет смещён к полу

на расстояние, которое определено конструкцией крепления к полу.

4. Для отмены выполнения команды нажмите

Esc

Или:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Крепление к полу

3. Если параметр семейства крепления к полу

Регулируемый

отключен, и включена

опция

Смещать лотки к стенам, полу, полу (12)

, то кабельный лоток будет смещён к полу

на расстояние, которое определено конструкцией крепления к полу.

4. Для отмены выполнения команды нажмите

Esc

Опции размещения монтажных элементов (11)

Групповое размещение

– монтажные элементы будут создаваться с заданным ин-

тервалом для выбранной группы лотков, расположенных в одну линию.

Одиночное размещение

– будет создаваться один монтажный элемент, и он будет

размещаться на кабельном лотке в месте, которое было указано пользователем.

Смещать лотки к стенам, потолку, полу (12)

При активации этой опции лотки будут смещаться к опорным элементам (потолку,

полу или стене) на расстояние, определённое конструкцией монтажных элементов (при
выключенном параметре

Регулируемый

Настройки

– открыть окно настроек. Более подробное описание приведено в раз-

деле справки

Настройки

Обновить крепление лотка

– обновить размеры и высоту установки креплений

лотка к опорным элементам, если были изменены размеры кабельного лотка и вы-

сота его установки.

Для обновления монтажных элементов требуется выполнить следующее:

1. Нажать кнопку

Обновить крепление лотка

2. Выбрать кабельный лоток мышкой. Будут обновлены монтажные элементы кабель-

ного лотка.

3. Для отмены выполнения команды нажмите

Esc

Или:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Обновить крепление лотка

. Будут обновлены монтажные

элементы кабельного лотка.

3. Для отмены выполнения команды нажмите

Esc

Удалить крепление лотка

– удалить монтажные элементы кабельных лотков.

Для удаления монтажных элементов требуется выполнить следующее:

1. Нажать кнопку

Удалить крепление лотка

2. Выбрать кабельный лоток мышкой. Будут удалены монтажные элементы кабель-

ного лотка.

3. Для отмены выполнения команды нажмите

Esc

Или:

1. Выбрать кабельные лотки, например, при помощи фильтра приложения, или при

помощи стандартного фильтра Revit, или вручную, отметив лотки мышкой.

2. Нажать кнопку

Удалить крепление лотка

. Будут удалены монтажные эле-

менты кабельного лотка.

3. Для отмены выполнения команды нажмите

Esc

Определение высоты потолка (13)

Если будет выбрано значение

Рассчитывать высоту потолка для каждого уровня

то при размещении потолочных монтажных элементов программа попытается рассчитать
высоту потолка автоматически, определив в проекте вышерасположенный уровень и тол-
щину перекрытия. Если уровней или перекрытий выше нет, то будет использована

Высота

потолка по умолчанию (14)

5.5

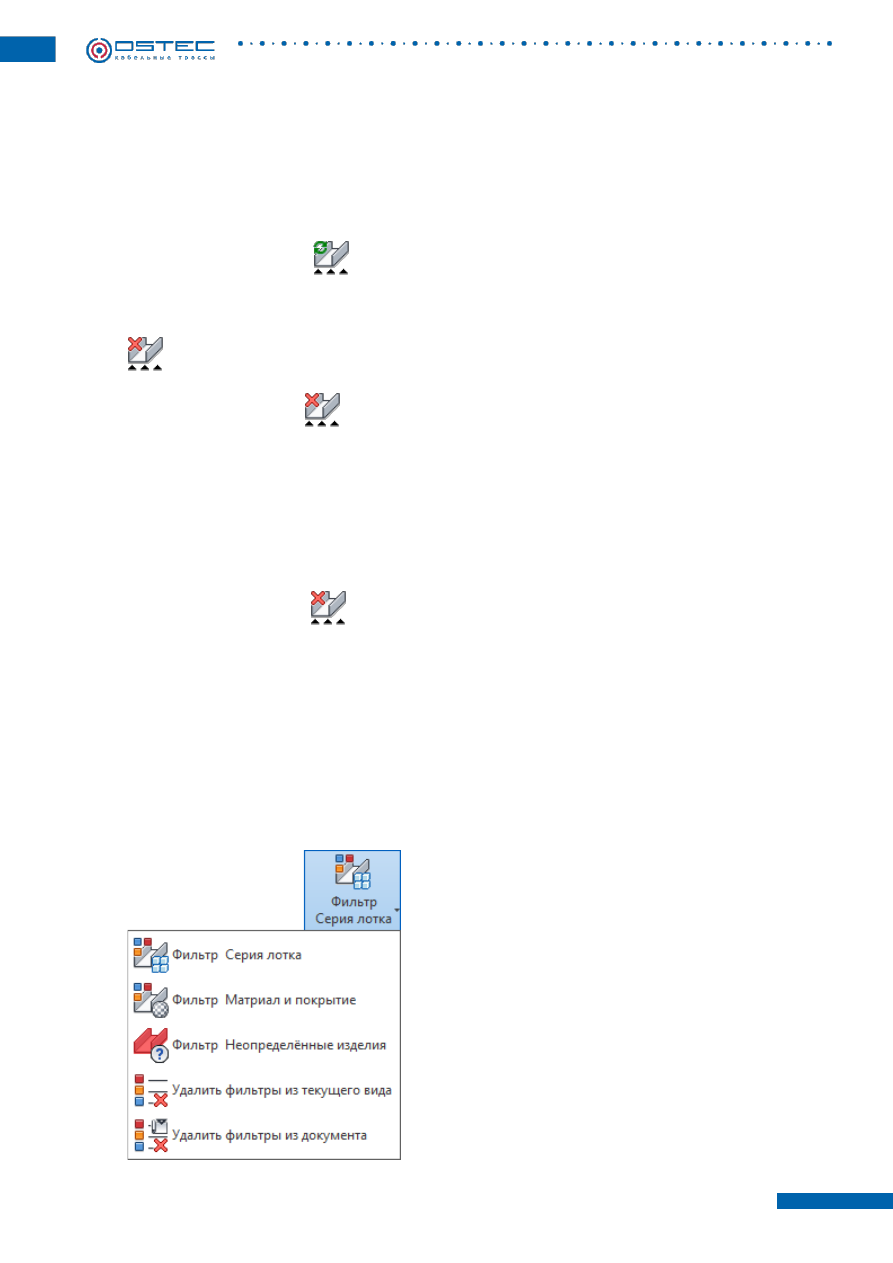

Фильтры видов

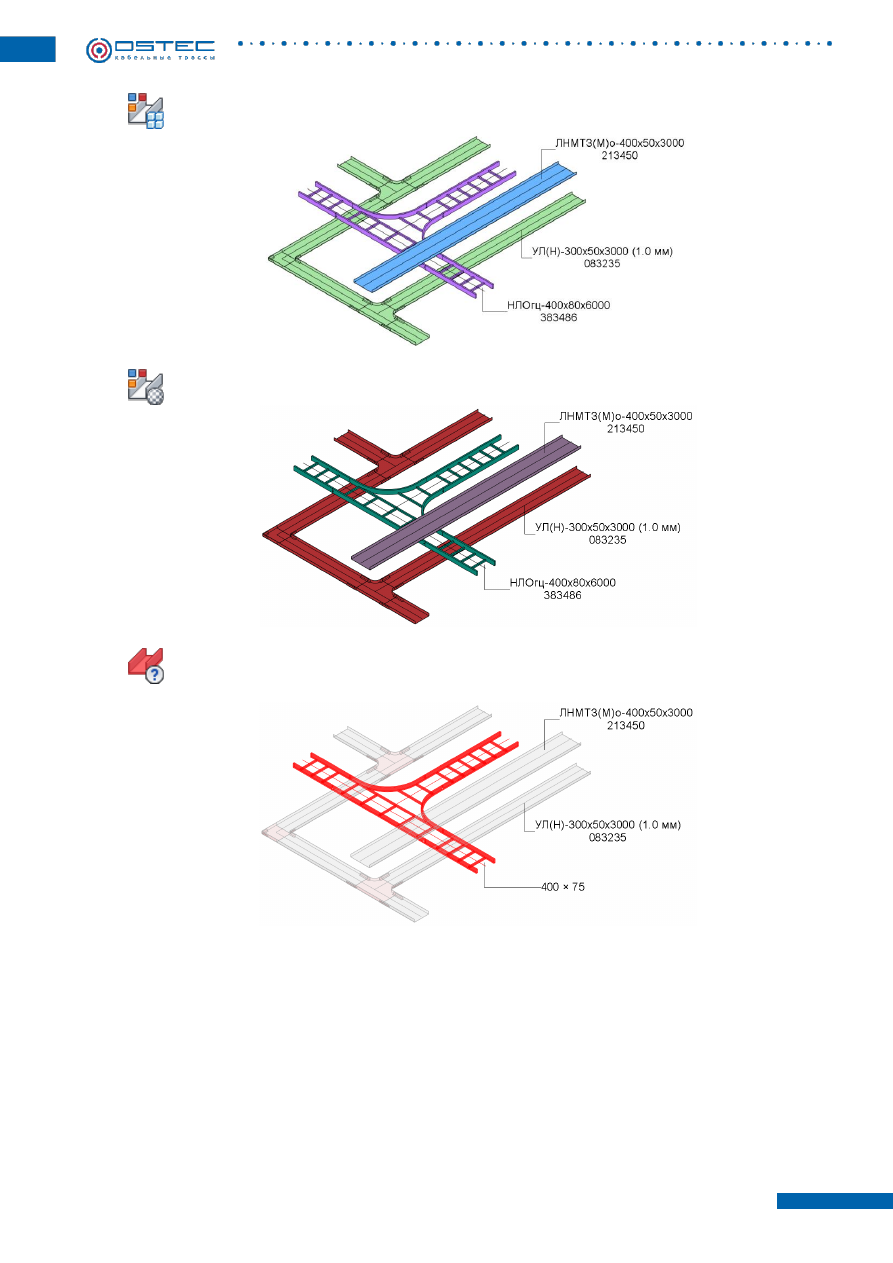

Фильтр Серия лотка

– применить к текущему виду фильтр, который лоткам разных

серий задаст разную цветовую маркировку.

Фильтр Материал и покрытие

– применить к текущему виду фильтр, в котором цве-

товая маркировка кабельных лотков зависит от материала и покрытия.

Фильтр Неопределённые изделия

– применить к текущему виду фильтр, в котором

красным цветом будут выделены изделия, имеющие не верные размеры, материал

или другие параметры, т.е. изделия, отсутствующие в каталоге Ostec.

5.6

Спецификация

Спецификация Revit

– открыть окно создания спецификации кабельных лотков в

Revit.

Создать спецификацию кабельных лотков

– создать в проекте спецификацию

Revit.

Её можно будет настраивать как любую другую спецификацию: применять

фильтрацию, сортировку и форматирование.

Разместить спецификацию на листах

– создать листы выбранной спецификации в

документе и разместить на них таблицу. Для этого предварительно необходимо за-

грузить семейства листов и семейства отчёта. Семейства отчёта – это аннотационное се-
мейство, который представляет собой заголовок и строки данных таблицы спецификации.

Загрузить семейства листов

– если в проекте нет семейств листов, то можно за-

грузить семейства листов по умолчанию.

Загрузить семейства отчётов

– загрузить семейство заголовка и строки данных

таблицы спецификации.

Экспорт

– экспортировать выбранную спецификацию в Excel.

Спецификация OSTEC

– открыть окно создания спецификации OSTEC. Подробнее

в разделе

Спецификация OSTEC.

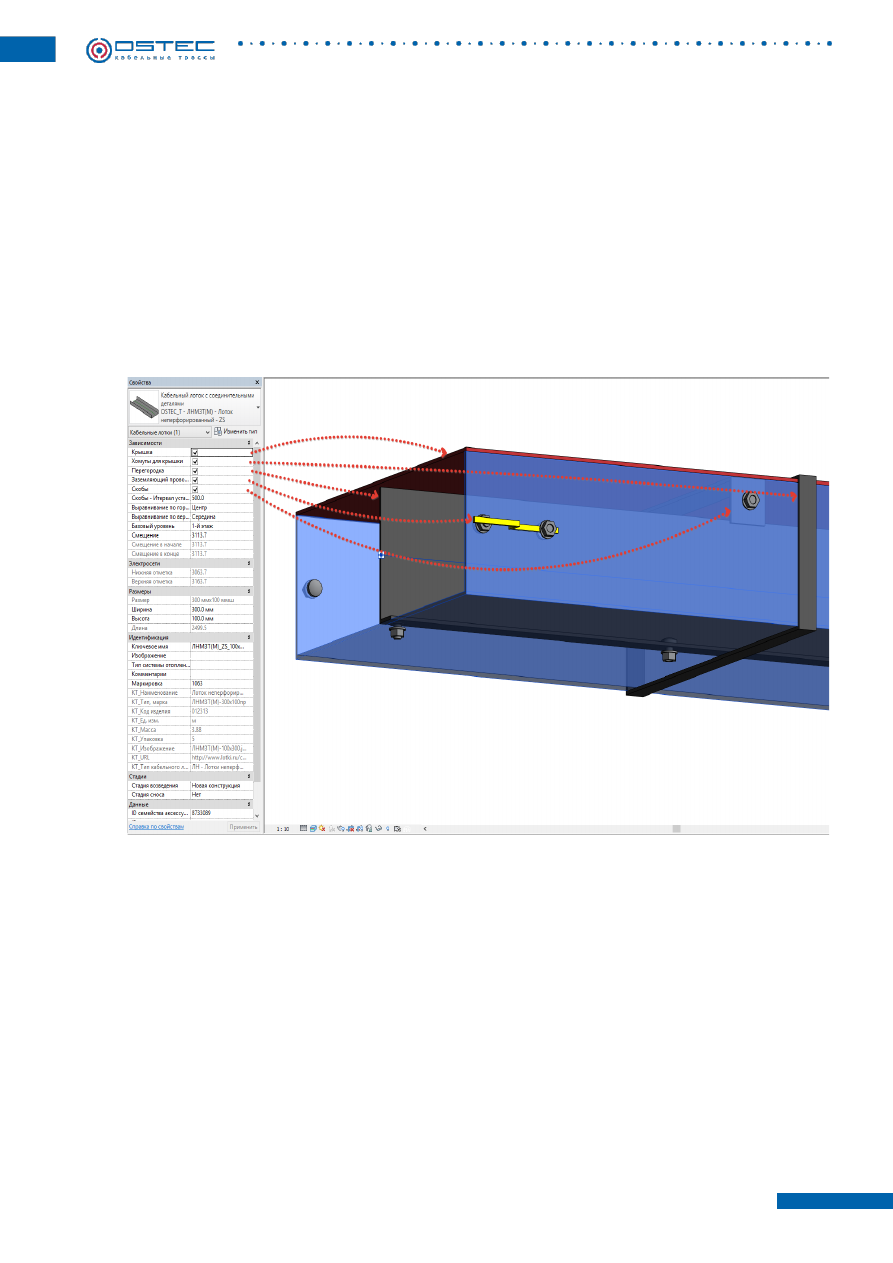

С версии приложения 4.0 (при использовании семейств аксессуаров этой же версии)

появилась возможность установки 2-х перегородок и регулирования их положения.

Для размещения перегородок включите параметры

Перегородка

Перегородка 2

При создании перегородок по умолчанию включен параметр

Перегородка - По цен-

тру

. В этом случае перегородки размещены равномерно по ширине лотка.

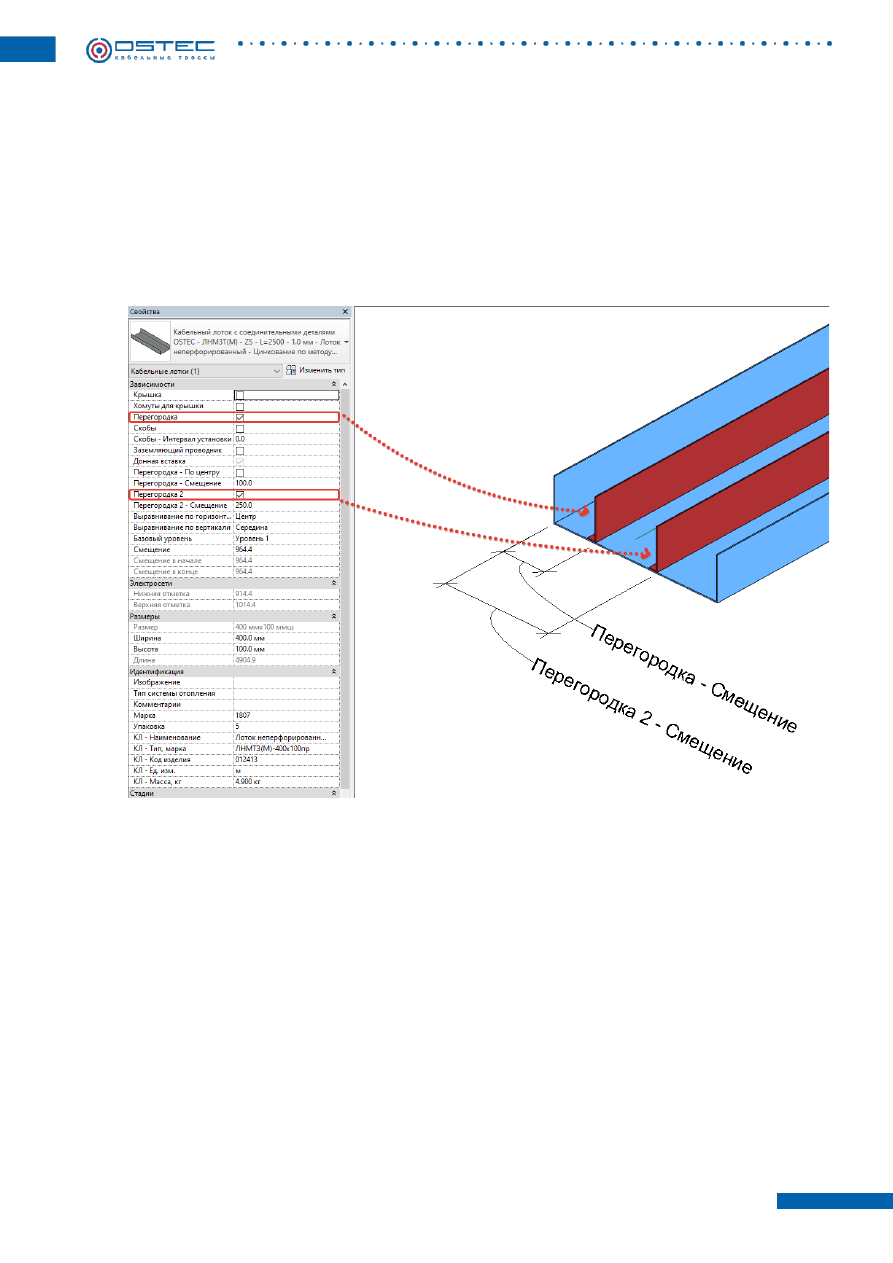

Для того, чтобы задать положение перегородок, надо

выключить

параметр

Перего-

родка - По центру

и указать положения в параметрах

Перегородка - Смещение

Пере-

городка 2 - Смещение

6.2

Монтажная система

Для некоторых семейств монтажной системы возможна настройка их конфигурации.

Для таких семейств в группе параметров

Зависимости

созданы параметры конфигурации.

Например, для семейства крепления к стене

OSTEC_MW - A -

3 x КПН(ЛН) + СПТ - Креп-

ление к стене

есть возможность установить до 3-х консолей с набором крепежа для разных

типов лотков. Крепление для основного 1-го типа лотка, определяется типом семейства (в
данном случае –

НЛО - ZS - Цинкование по методу Сендзимира

Типы креплений для

консолей 2 и 3 определяются параметрами

Тип лотка 2

Тип лотка 3

соответственно. Во

всплывающей подсказке параметров приведены значения, которые нужно установить для
выбора типа соединения лотка к консоли.

ПРИЛОЖЕНИЕ 1

Расшифровка кодов совместимости

Код

совместимости

Описание

Семейство совместимо с лотками всех серий

ЛН, ЛП

Лотки неперфорированные и перфорированные серий ЛНМЗТ(М) и ЛПМЗТ(М)

УЛ

Лотки неперфорированные и перфорированные серий УЛ(Н) и УЛ(П)

НЛО

Лестничные лотки

ВЛЛ

Вертикальные лестничные лотки

ЛКР

Кабельрост

ПЛ

Лотки проволочные серии ПЛМ

ПЛК

Промышленные лотки

ПНК

Подпольно-настенные короба

Расшифровка кодов материалов

Индекс

Материала /

покрытия

Код

материала /

покрытия

Индекс

артикула

Имя

Гальваническое цинкование

Цинкование по методу Сендзимира

гц

Горячее цинкование

Нержавеющая сталь

RAL

Порошковая покраска

цл

Цинк-ламель

ал

Алюминий

Металл без покрытия

Расшифровка кодов функций

Код функции

Описание

Аксессуары (Accessories)

Крепление к потолку (Mounting Ceiling)

Крепление к полу (Mounting Floor)

Крепление к стене (Mounting Wall)

MWV

Крепление к стене вертикально (Mounting Wall Vertical)

Крепление к металлоконструкциям (Mounting Beam)

ПРИЛОЖЕНИЕ 2

Общие параметры

GUID

Имя

Тип данных

e6e0f5cd-3e26-485b-9342-23882b20eb43

ADSK_Наименование

TEXT

2204049c-d557-4dfc-8d70-13f19715e46d

ADSK_Марка

TEXT

2fd9e8cb-84f3-4297-b8b8-75f444e124ed

ADSK_Код изделия

TEXT

a8cdbf7b-d60a-485e-a520-447d2055f351

ADSK_Завод-изготовитель

TEXT

8d057bb3-6ccd-4655-9165-55526691fe3a

ADSK_Количество

NUMBER

4289cb19-9517-45de-9c02-5a74ebf5c86d

ADSK_Единица измерения

TEXT

5913a1f9-0b38-4364-96fe-a6f3cb7fcc68

ADSK_Масса элемента

MASS

32989501-0d17-4916-8777-da950841c6d7

ADSK_Масса

NUMBER

a8832df7-0302-4a63-a6e1-47a01632b987

ADSK_Масса_Текст

TEXT

3de5f1a4-d560-4fa8-a74f-25d250fb3401

ADSK_Группирование

TEXT

8dd021be-382d-4776-afd4-75996e351de3

ADSK_Комплект

TEXT

ae8ff999-1f22-4ed7-ad33-61503d85f0f4

ADSK_Позиция

TEXT

a85b7661-26b0-412f-979c-66af80b4b2c3

ADSK_Примечание

TEXT

9eabf56c-a6cd-4b5c-a9d0-e9223e19ea3f

ADSK_Этаж

TEXT

62ef3a75-5fca-4f9b-9935-4f2c30922756

ID Temp

TEXT

bbd4e42e-9078-4701-91d2-5357de68fefd

ID кабельного лотка

TEXT

bceddf99-3936-483d-8ecf-b0956b490597

ID крепления

TEXT

8ab96534-c015-4dac-912a-de90b116e26f

ID семейства аксессуаров

TEXT

e7aa4aa1-6b4b-4675-92c6-64cc807b4a6f

Аксессуары лотка

FAMILYTYPE

a3b35c92-92bd-4faf-bc22-13cd8be0f127

Кабельный лоток - Длина

LENGTH

74d37745-1c6b-4577-8c94-6e33bb03f1ee

Донная вставка

YESNO

c7340629-6019-4317-915b-8627881872df

Заземляющий проводник

YESNO

c52d8930-da7c-478a-8c94-d3c7b7cd36aa

Индекс материала / покрытия

INTEGER

291320c6-cf84-4503-9600-10a4397e94fc

Интервал крепления к полу

LENGTH

2850064f-3556-4c4d-9a44-9357cac2f39c

Интервал крепления к потолку

LENGTH

14f68b6a-97d6-4f26-b392-ec4bf668785b

Интервал крепления к стене

LENGTH

d13c401c-e92d-4465-b6e2-80ea9b43b7bb

Интервал крепления к стене
(вертикальный лоток)

LENGTH

4e3b273f-c108-46eb-ba80-150caf28ffe2

Код материала / покрытия

TEXT

14f7e2a3-0082-4b59-a78c-b060f171b8cf

Код совместимости

TEXT

4edeafb5-e0ea-4c27-b7ed-397ec049d8f4

Крепление к полу

FAMILYTYPE

61a8d8a6-63fe-482c-bb3c-e284808955de

Крепление к потолку

FAMILYTYPE

391bc7c2-d4f5-4ea9-8370-95c4c82f7477

Крепление к стене

FAMILYTYPE

dc68ff4c-278b-4578-83fb-66405dcced67

Крепление к стене
(вертикальный лоток)

FAMILYTYPE

86749bed-4491-45ad-8256-1487418ec7d7

Крышка

YESNO

8e5ae950-73d7-4543-9a95-662253b6f9c0

Перегородка

YESNO

65c57205-8111-48a7-acb1-ae80652cded2

Перегородка 2

YESNO

ed48e6e3-3b0e-4492-991d-40bdcdd16412

Перегородка - По центру

YESNO

d9b48309-cf3f-42ed-91c2-aa56829a5b75

Перегородка - Смещение

LENGTH

491b6c08-e49f-4004-bb1e-4f433787640f

Перегородка 2 - Смещение

LENGTH
