LADA GRANTA 2190. Схемы электрических соединений (2011 год)

LADA GRANTA 2190. Схемы электрических соединений (2011 год)

СОДЕРЖАНИЕ
1 Схема электрических соединений жгута проводов переднего 21900 - 3724010-00

2 Жгут проводов соединительный аккумуляторной батареи и стартера 21900 - 3724070-00

3 Жгут проводов АКБ с корпусом 21900 - 3724080-004

4 Схема электрических соединений жгута проводов коробки воздухопритока 21900 - 3724019-00

5 Схема электрических соединений жгута проводов системы зажигания 21900 - 3724026-40

6 Жгут проводов форсунок 21100-3724036-00

7 Схема электрических соединений жгута проводов панели приборов 21900 - 3724030-00

8 Назначение контактов колодки комбинации приборов 21900-3801010-20

9 Расположение реле и предохранителей в монтажном блоке

10 Схема электрическая принципиальная монтажного блока

11 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00

12 Применяемость и назначение реле монтажного блока

13 Схема электрических соединений жгута проводов заднего 21900 - 3724210-00

14 Схема электрических соединений жгута проводов передней правой двери 21900 - 3724544-00

15 Схема электрических соединений жгута проводов передней левой двери 21900 - 3724545-00

16 Схема электрических соединений жгута проводов задней двери 21900 - 3724546-00

17 Схема электрических соединений жгута проводов фонарей освещения номерного знака 21900 - 3724214-00

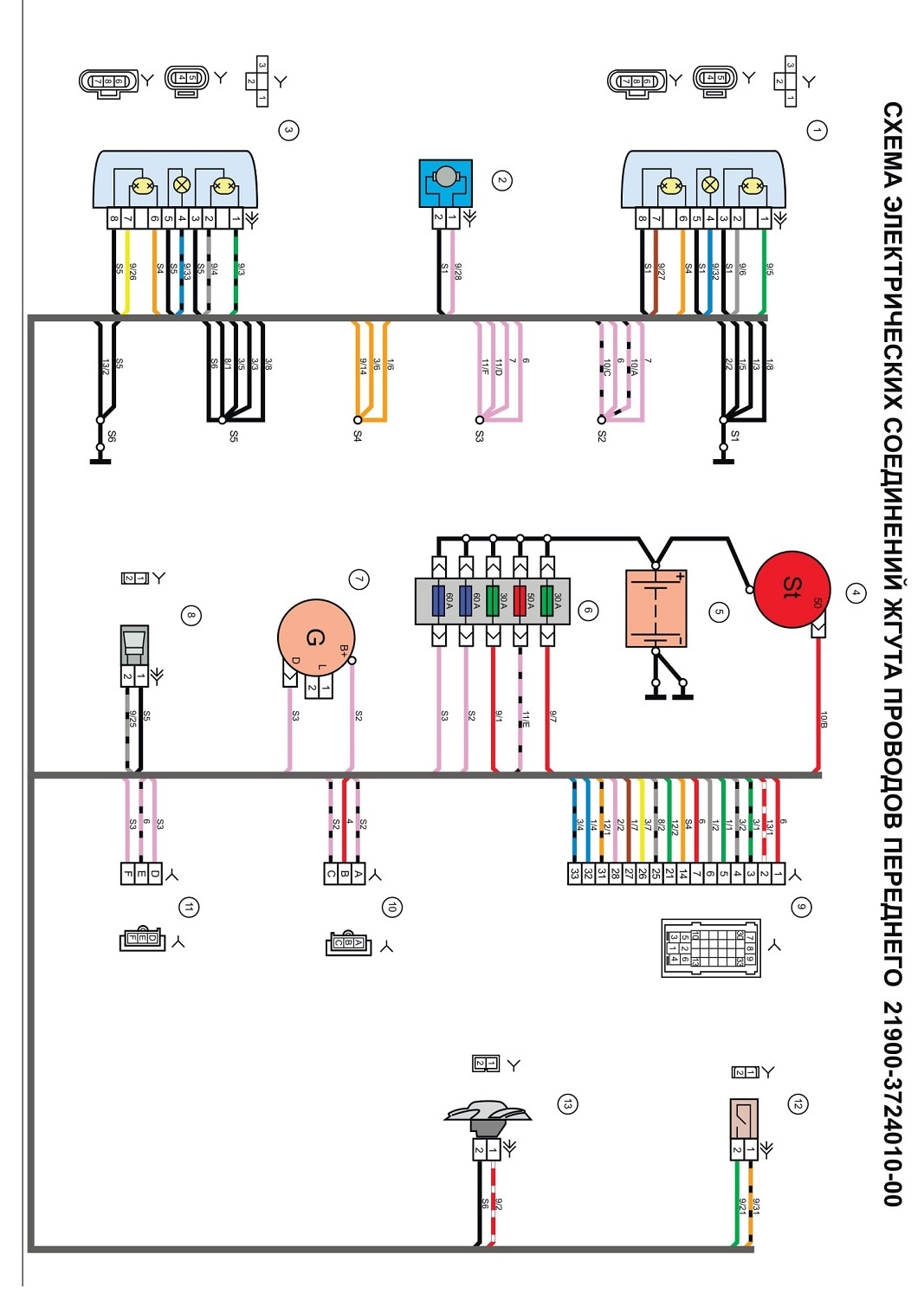

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21900-3724010-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21900-3724010-00
1 - фара правая;

2 - электродвигатель омывателей;

3 - фара левая;

4 - стартер;

5 - батарея аккумуляторная;

6 - блок предохранителей основной;

7 - генератор;

8 - сигнал звуковой;

9, 10, 11 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов;

12 - выключатель лампы света заднего хода;

13 - электровентилятор системы охлаждения двигателя.
Жгут проводов АКБ с корпусом - 21900-3724080-00.
Жгут проводов соединительный аккумуляторной батареи и стартера - 21900-3724070-00.

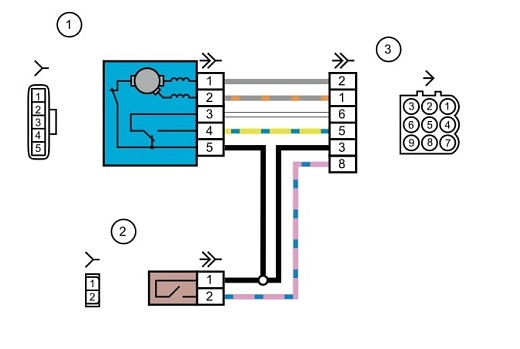

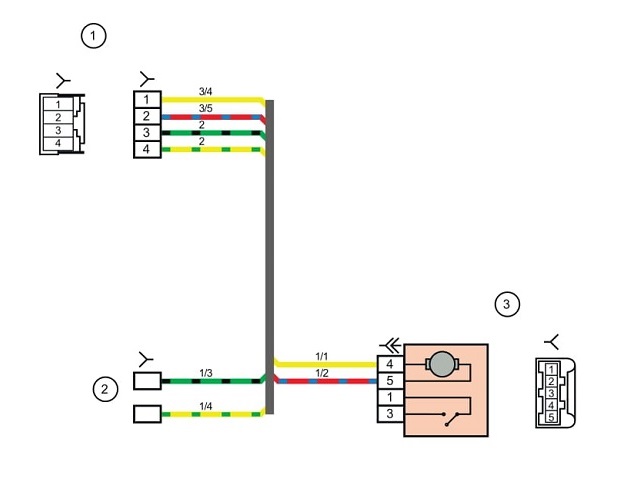

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ КОРОБКИ ВОЗДУХОПРИТОКА 21900-3724019-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ КОРОБКИ ВОЗДУХОПРИТОКА 21900-3724019-00
1 - электродвигатель стеклоочистителя;

2 - датчик уровня тормозной жидкости;

3 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов.
Жгут проводов коробки воздухопритока - 2190 -3724019-00.

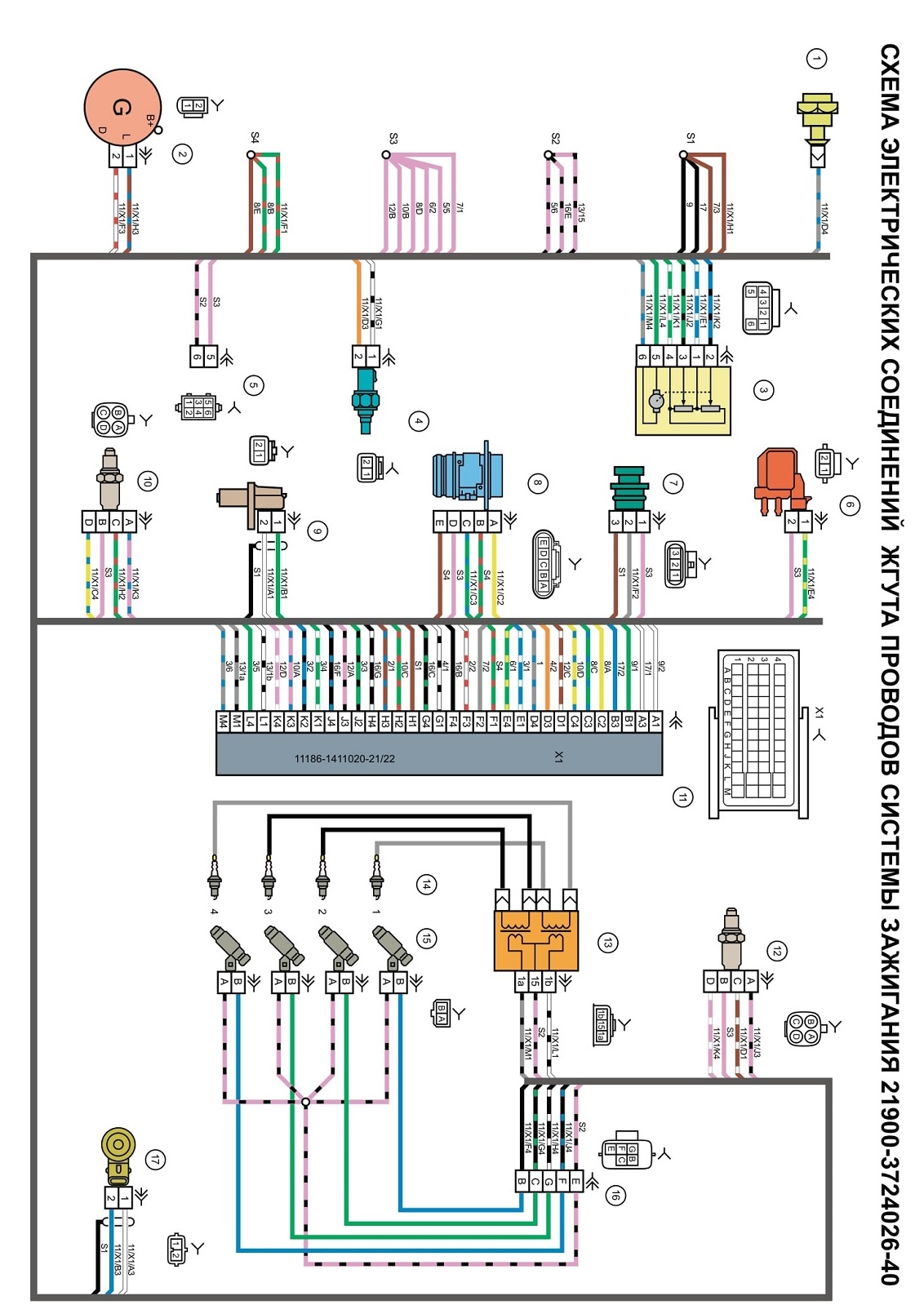

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21900-3724026-40

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21900-3724026-40
1 - датчик контрольной лампы давления масла;

2 - генератор;

3 - дроссельный патрубок с электроприводом;

4 - датчик температуры охлаждающей жидкости;

5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов;

6 - электромагнитный клапан продувки адсорбера;

7 - датчик скорости;

8 - датчик массового расхода воздуха;

9 - датчик положения коленчатого вала;

10 - датчик концентрации кислорода;

11 - контроллер;

12 - датчик концентрации кислорода диагностический;

13 - катушки зажигания;

14 - свечи зажигания;

15 - форсунки;

16 - колодки жгута проводов системы зажигания и жгута проводов форсунок;

17 - датчик детонации.

Жгут проводов форсунок - 2111-3724036-00.

А - к клемме "плюс" аккумуляторной батареи.

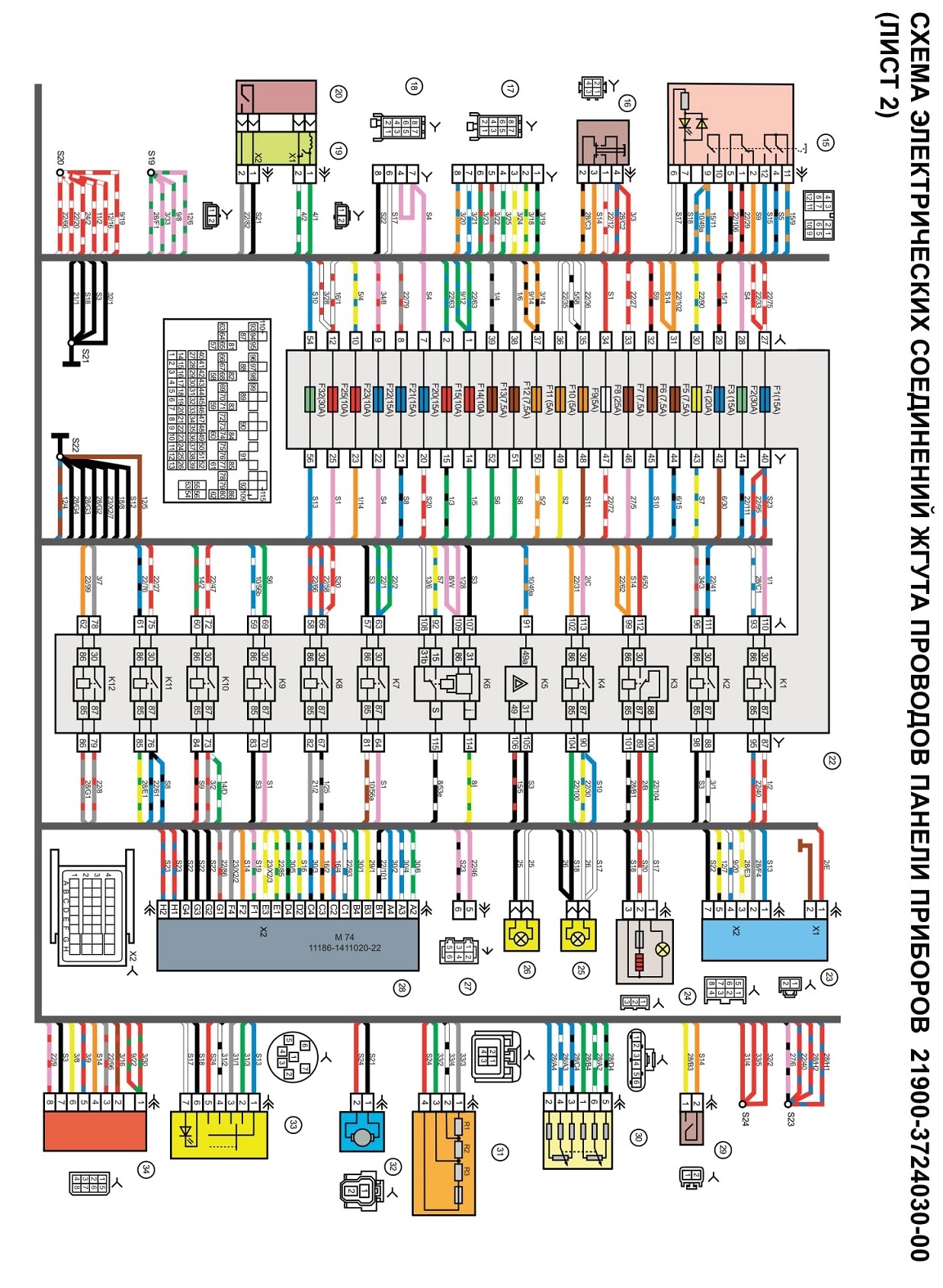

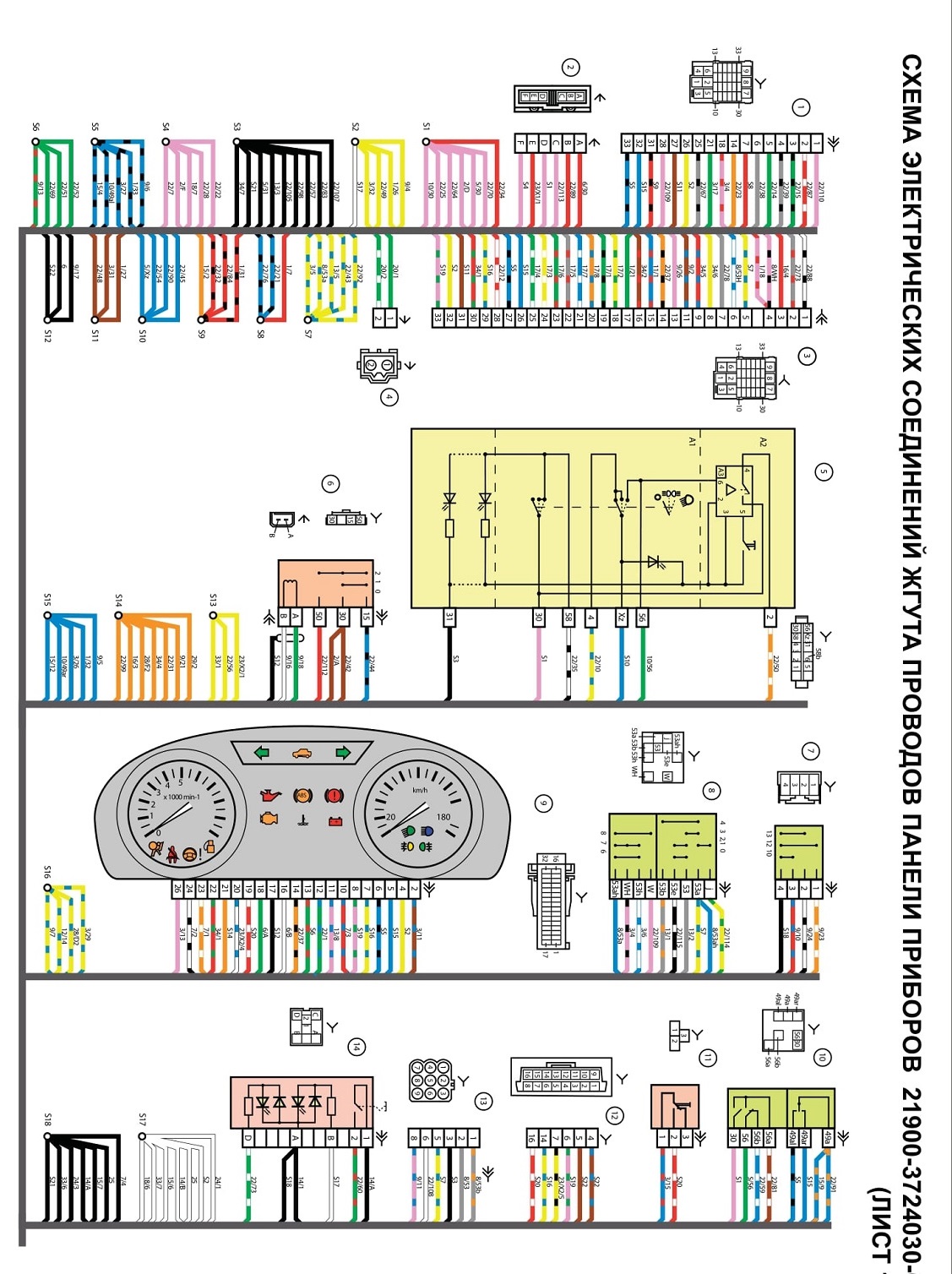

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21900-3724030-00
1,2 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего;

3, 4 - колодки жгута проводов панели приборов к колодкам жгута проводов заднего;

5 - модуль управления светотехникой;

6 - выключатель зажигания;

7 - переключатель режимов бортового компьютера;

8 - переключатель стеклоочистителей;

9 - комбинация приборов;

10 - переключатель световой сигнализации;

11 - выключатель привода замка багажника;

12 - колодка диагностики;

13 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;

14 - выключатель обогрева заднего стекла;

15 - выключатель аварийной сигнализации;

16 - выключатель сигнала торможения;

17, 18 - колодки жгута проводов панели приборов к радиоаппарату;

19 - устройство вращающееся;

20 - модуль надувной подушки безопасности водителя;

22 - монтажный блок:

К1 - реле элсктровентилятора системы охлаждения двигателя;

К2 - реле включения блокировки дверей;

КЗ - дополнительное реле стартера;

К4 - дополнительное реле;

К5 - реле-прерыватель указателей поворота и аварийной сигнализации; Кб - реле стеклоочистителя;

К7 - реле включения дальнего света фар;

К8 - реле звукового сигнала;

К9 - реле включения ближнего света фар;

К10 - реле включения обогрева заднего стекла;

К11 — главное реле;

К12 - реле топливного насоса;
23 - электроусилитель рулевого управления;

24 - прикуриватель;

25 - лампа подсветки табло управления отопителем;

26 - осветитель;

27 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;

28 - контроллер;

29 - выключатель сигнала положения педали сцепления;

30 - педаль акселератора электронная;

31 - резистор добавочный;

32 - электродвигатель отопителя;

33 - переключатель электродвигателя отопителя;

34 - блок управления системой блокировки дверей.

23 - электроусилитель рулевого управления;

24 - прикуриватель;

25 - лампа подсветки табло управления отопителем;

26 - осветитель;

27 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;

28 - контроллер;

29 - выключатель сигнала положения педали сцепления;

30 - педаль акселератора электронная;

31 - резистор добавочный;

32 - электродвигатель отопителя;

33 - переключатель электродвигателя отопителя;

34 - блок управления системой блокировки дверей.

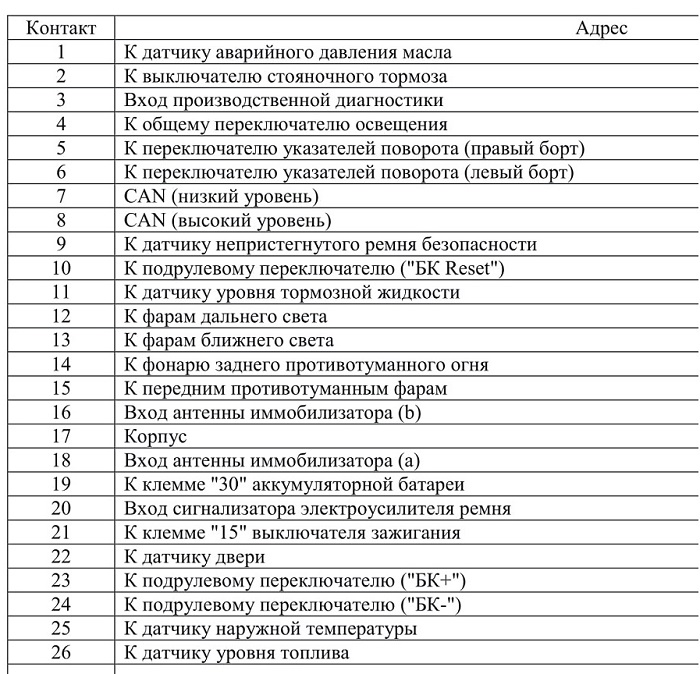

НАЗНАЧЕНИЕ КОНТАКТОВ КОЛОДКИ Х1 КОМБИНАЦИИ ПРИБОРОВ 21900-3801010-00

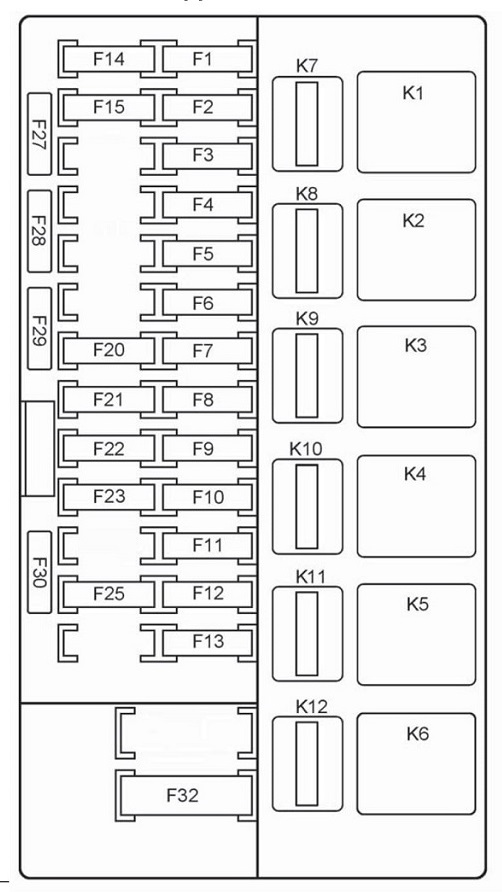

РАСПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ

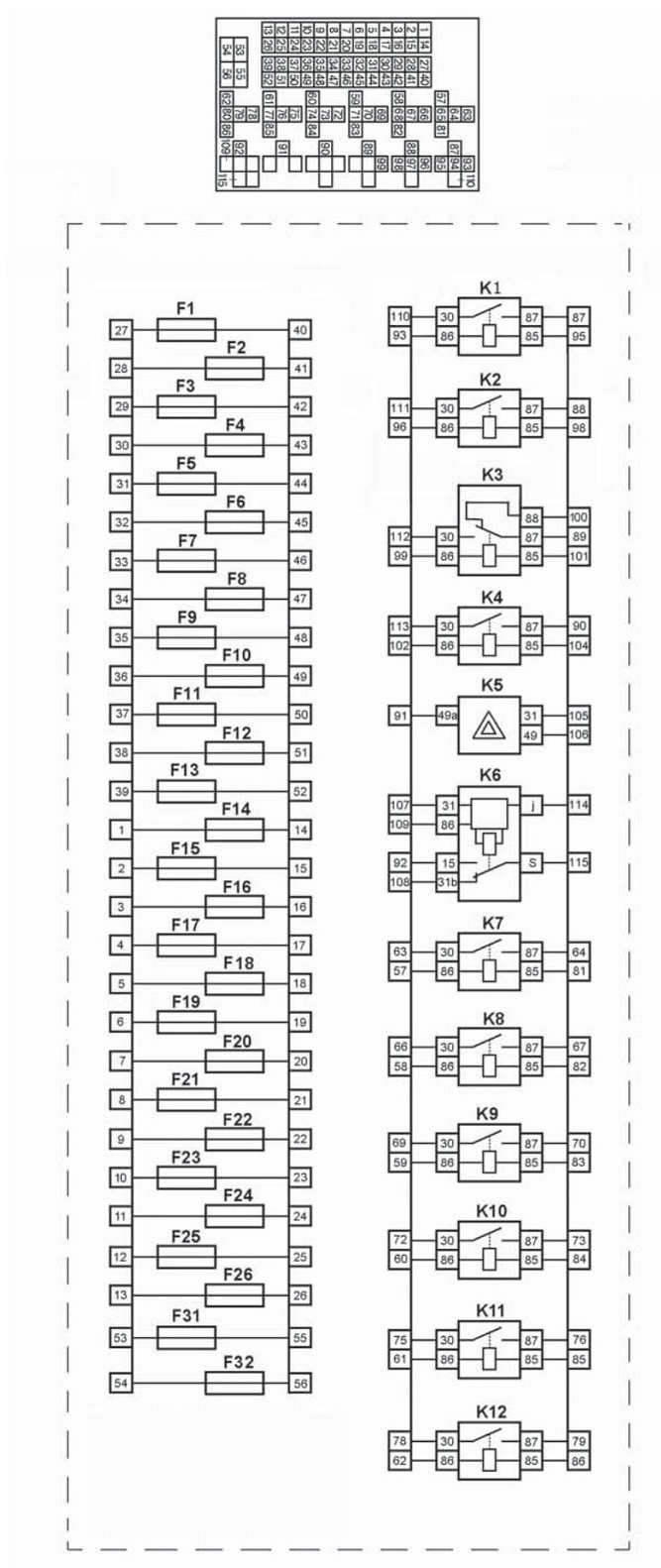

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ МОНТАЖНОГО БЛОКА

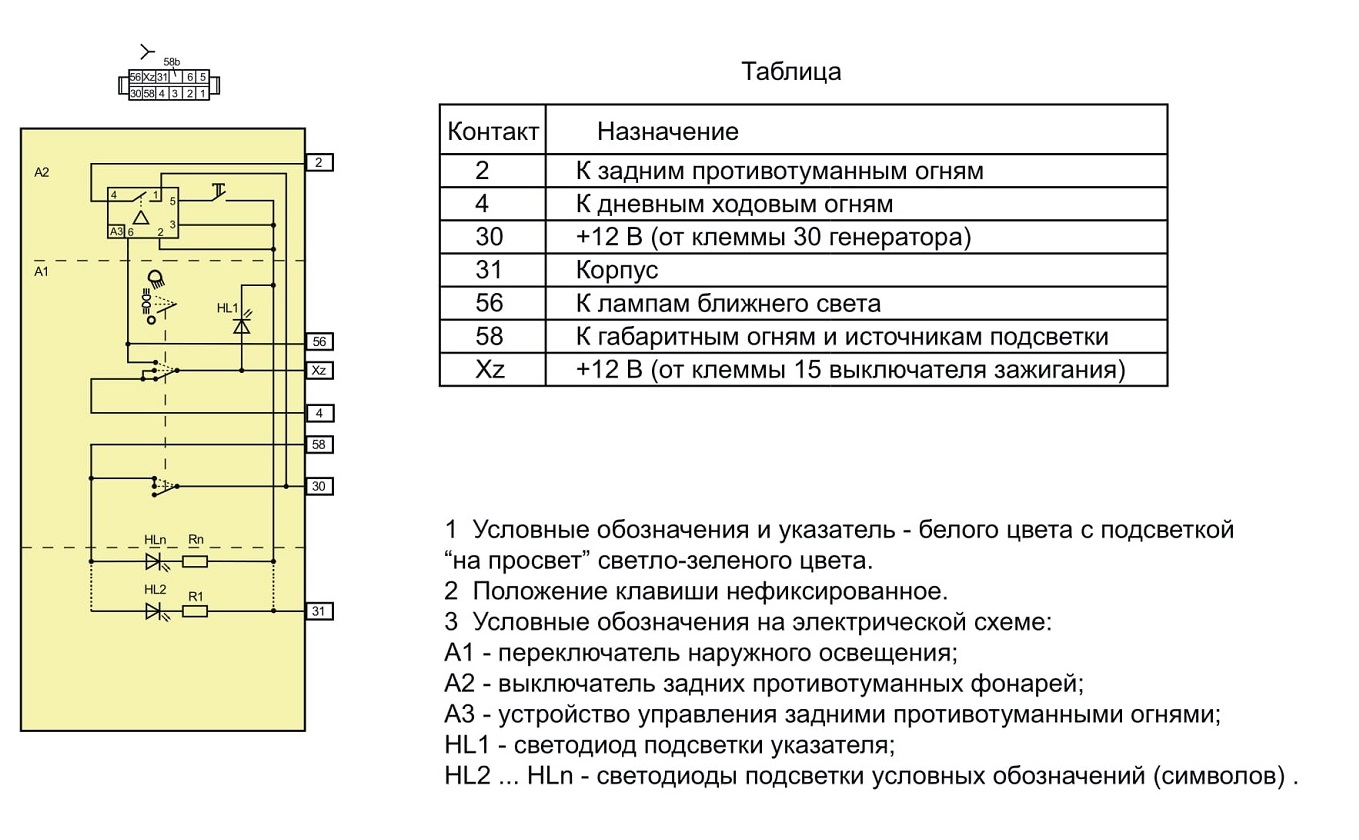

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ МОДУЛЯ УПРАВЛЕНИЯ СВЕТОТЕХНИКОЙ 21900-3709820-00

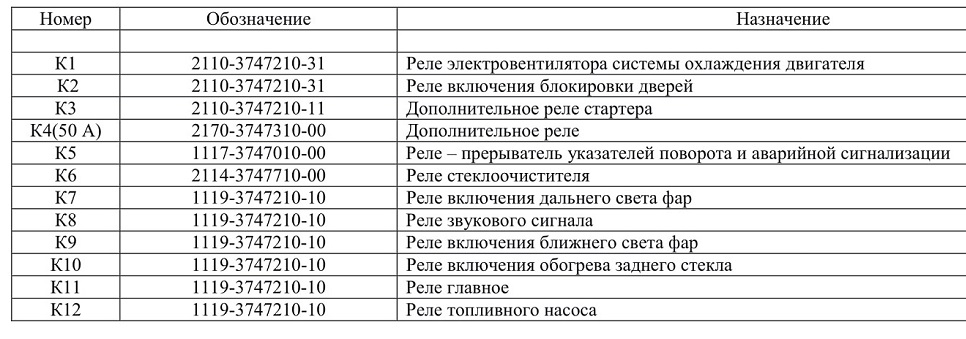

ПРИМЕНЯЕМОСТЬ И НАЗНАЧЕНИЕ РЕЛЕ МОНТАЖНОГО БЛОКА

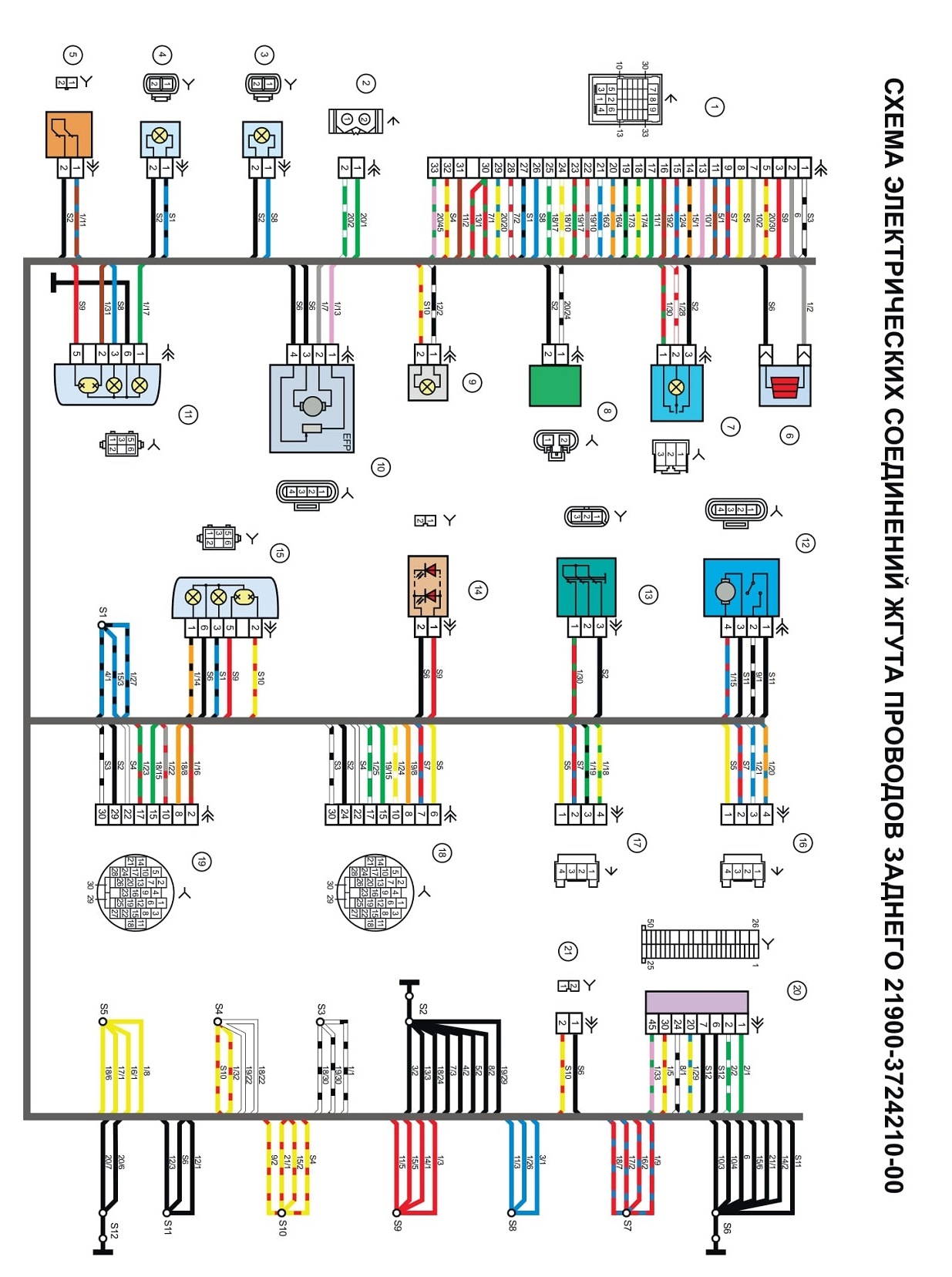

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО 21900-3724210-00

Перечень элементов схемы электрических соединений

ЖГУТА ПРОВОДОВ ЗАДНЕГО

21900-3724210-00
1,2- колодки жгута проводов заднего к колодкам жгута проводов панели приборов;

3 - боковой указатель поворотов правый;

4 - боковой указатель поворотов левый;

5 - датчик ручного тормоза;

6 - элемент обогрева заднего стекла;

7 - плафон освещения салона;

8 - выключатель в ремне безопасности водителя;

9 - фонарь освещения багажника;

10 - модуль элсктробензонасоса;

11 - фонарь правый;

12 - электродвигатель блокировки багажника;

13 - выключатель плафона освещения салона;

14 - дополнительный сигнал торможения;

15 - фонарь левый;

16 - колодка жгута проводов заднего к колодке жгута проводов задней левой двери;

17 - колодка жгута проводов заднего к колодке жгута проводов задней правой двери;

18 - колодка жгута проводов заднего к колодке жгута проводов передней правой двери;

19 - колодка жгута проводов заднего к колодке жгута проводов передней левой двери;

20 - блок управления надувных подушек безопасности;

21 - колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

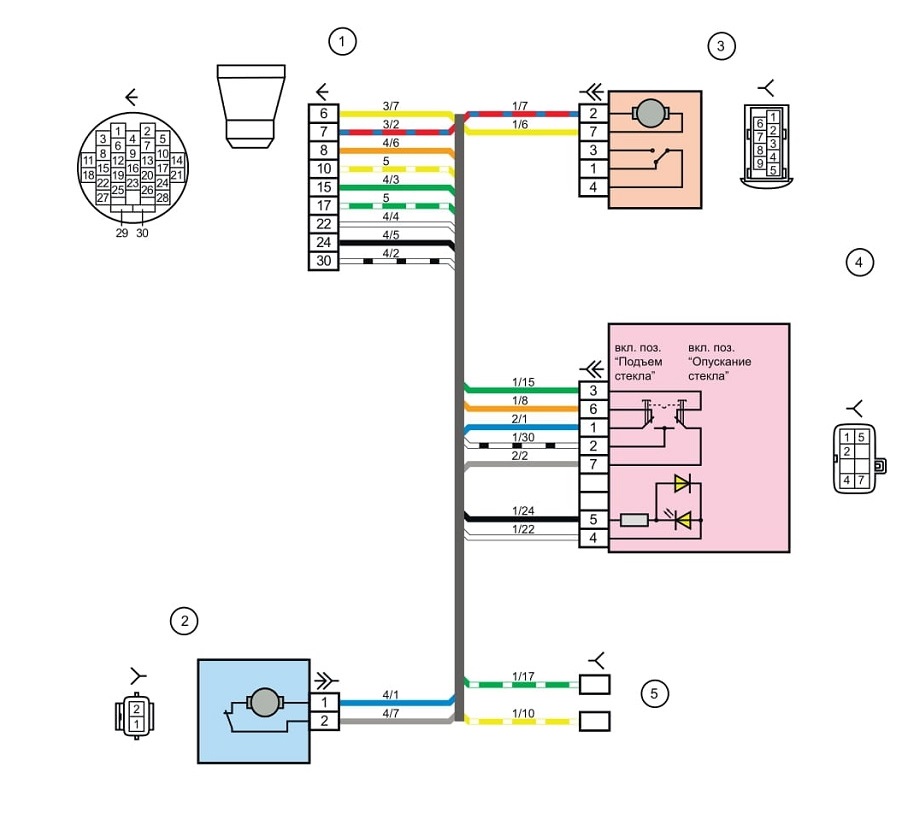

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИИ ЖГУТА ПРОВОДОВ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ 21900-3724544-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ 21900-3724544-00
1 - колодка жгута проводов передней правой двери к колодке жгута проводов заднего;

2 - электродвигатель стеклоподъемника;

3 - замок правый передний;

4 - переключатель стеклоподъемника;

5 - колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

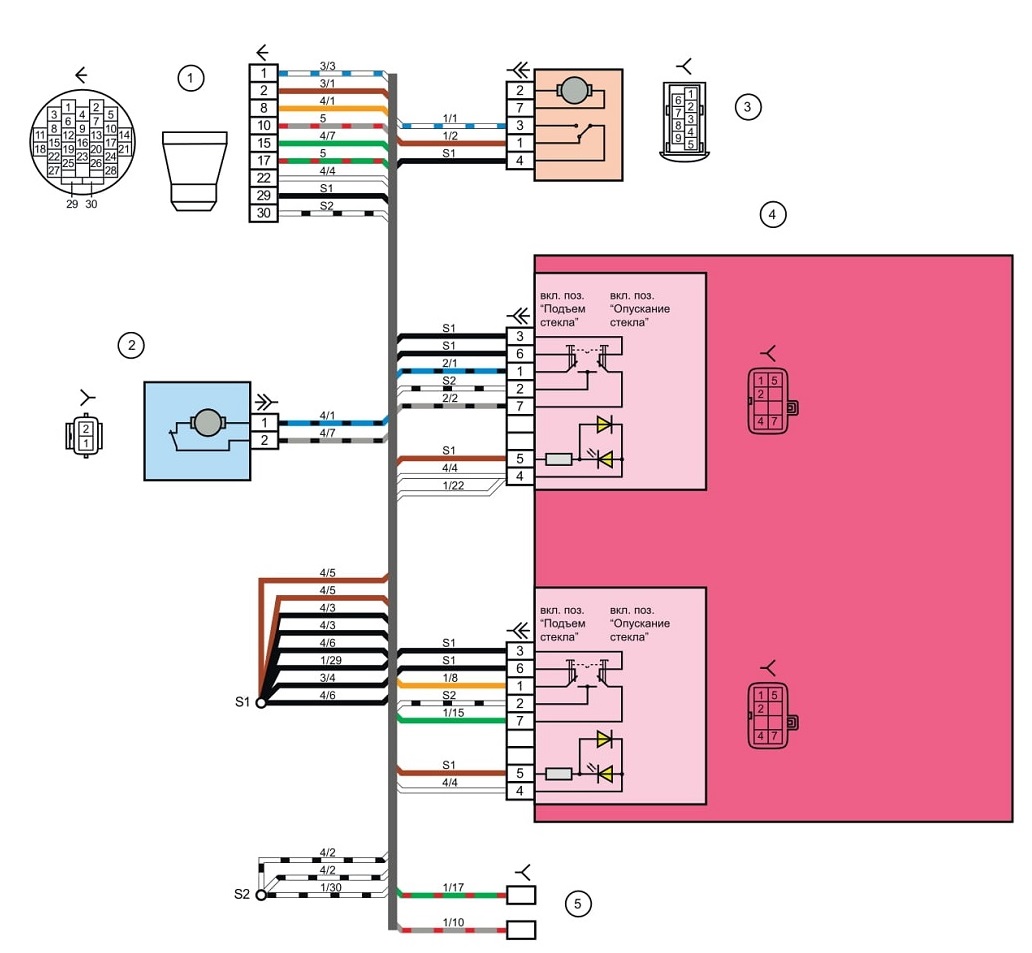

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ 21900-3724545-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ 21900 -3724545-00
1 - колодка жгута проводов передней левой двери к колодке жгута проводов заднего;

2 - электродвигатель стеклоподъемника;

3 - замок левый передний;

4 - блок переключателей;

5 - колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕЙ ДВЕРИ 21900-3724546-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ЗАДНЕЙ ДВЕРИ 21900-3724546-00
1 - колодка жгута проводов задней двери к колодке жгута проводов заднего;

2 - колодки жгута проводов задней двери к громкоговорителю заднему правому;

3 - замок задний правый.

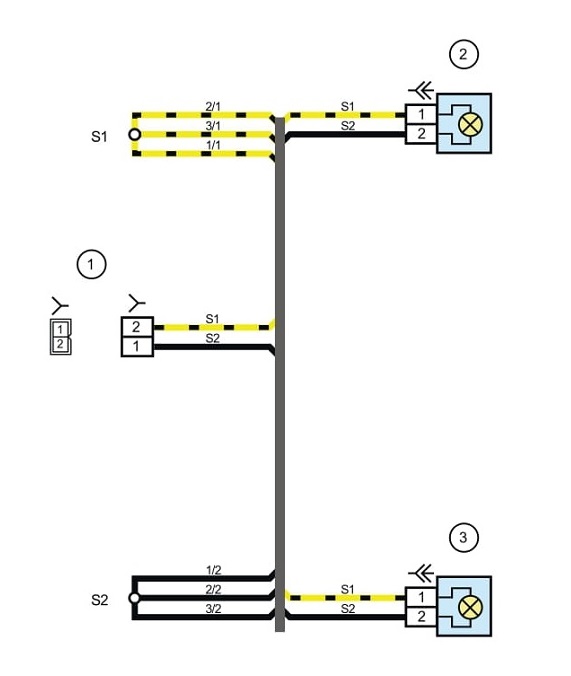

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА 21900-3724214-00

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА 21900 -3724214-00
1 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего;

2 - фонарь освещения номерного знака;

3 - фонарь освещения номерного знака.

///////////////////////////////////////
