Инструкция по установке и обслуживанию буксового токосъёмного устройства UZB70-24U1





Подразделение железнодорожного оборудования










Чертёж : D1011457

Артикул : М1011574А





СОДЕРЖАНИЕ

Стр.2






Сведения об изменениях





Издана: Подразделение жд оборудования                         Последние изменеия: 31/03/2010 – литера В                                  20/04/09

В первое издание внесены изменения - литера А



Подготовил: А. Кулон

Проверил: Ю. Мукиг

Принял: Р. Маньян



Перевёл: Кудрявцев В.Е.

Перевод проверил: Себастьян Пийо

СОДЕРЖАНИЕ



1           Описание и характеристики....................................................................... 3

2           Инструкция по установке........................................................................... 4
3           Инструкция по обслуживанию................................................................... 6

1  Описание и характеристики



Буксовое токосъемное устройство UZB70-24U1 состоит из бронзового щеткодержателя, удерживающего три щётки прямоугольного поперечного сечения 20х40. Конструкция закрыта крышкой, выполненной из сплава алюминия.



Самораскручивающиеся пружины создают постоянное давление на каждую из трёх щеток. Каждая пружина крепится к независимой обойме. Соединительная площадка предусмотрена для наружного соединительно кабеля.



Данная конструкция при правильном монтаже на буксе электроподвижного состава предусматривает полную защиту внутренних деталей от проникновения влаги, загрязнений, попаданий случайных предметов, обусловленных особенностями эксплуатации электроподвижного состава.



Устройство буксового токоотвода



-         Постоянное нажатие на щетку: 2,50 Н/см2.

-         Пружины из нержавеющей стали.

-         Лужёные контакты.

-         Три обоймы 20х40 мм, отклонение Е10 (по ISO).

-         Номинальный продолжительный ток 700 А

-         Номинальный выдерживаемый ток короткого замыкания:

                                    Максимальный среднеквадратический ток – 10 кА (100 мс).

                                    Максимальный ударный ток 27 кА.



Изоляционная прокладка

-         материал: POM (поз.5 на чертеже D1011457)

2  Инструкция по установке





Процедура установки следующая:



а) Закрепить контактный диск (поз.11) на торце буксы с помощью трёх болтов М10-25   (поз.10)  и стопорных шайб (поз.9).



б) Вставить щетки (поз.2) в щеткодержатель (поз.1).



Закрепить шунты щеток к щеткодержателю тремя болтами (поз.14) М6х16 с пружинными (поз.15)  и обычными шайбами (поз.16).



Затянуть три болта с рекомендуемым усилием.



Вставить в обоймы щеткодержателя три механизма прижатия (поз.13) для каждой щетки.



в) Зафиксировать щеткодержатель тремя болтами (поз.4) М-8, с тремя стопорными (поз.3) и тремя обычными шайбами (поз.2)



Затянуть три болта с рекомендуемым усилием.



г) Установить вывод соединительного кабеля на контактной площадке и зафиксировать его с помощью двух болтов М10-35 (поз.20), с двумя обычными (поз.8) и двумя стопорными (поз.9)  шайбами.
Затянуть болты с рекомендуемым усилием.



д) Убедиться, что уплотнительное кольцо вставлено в выемку на торце буксы должным образом. (Не поставляется Mersen).

Вручную проверить свободное движение щеток нажатием на их поверхность трения до их утопления в полость обоймы щёткодержателя. В то же время проверить зазор  между пружиной и выводами щёток (не должно быть заклинивания).

Временно закрепить конструкцию на буксе. Проверить, что щёткодержатель не контактирует с контактным диском (рекомендуемый зазор (2,5±1,5) мм).



е) В заключение, затянуть 6 болтов М12 (поз.19) с контровочными и обычными шайбами с рекомендуемым усилием.





ПРОИЗВЕСТИ СБАЛАНСИРОВАННОЕ ЗАТЯГИВАНИЕ БОЛТОВ В ПОРЯДКЕ, ПРЕДСТАВЛЕННОМ НА РИСУНКЕ 1. МОМЕНТ ЗАТЯЖКИ БОЛТОВ ДОЛЖЕН БЫТЬ РАВЕН (71±10) Н×м.





ж) При необходимости покрасить собранный узел.

ВНИМАНИЕ: ВО ВРЕМЯ ПРОВЕДЕНИЯ ОПЕРАЦИЙ ПО СБОРКЕ УСТРОЙСТВА ОСОБОЕ ВНИМАНИЕ ДОЛЖНО УДЕЛЬТЬСЯ ПОВЕРХНОСТИ КОНТАКТНОГО ДИСКА, КОТОРЫЙ ДОЛЖЕН БЫТЬ ОТПОЛИРОВАН СООТВЕТСТВУЮЩИМ ОБРАЗОМ, НЕ ДОЛЖНО НАБЛЮДАТЬСЯ НАЛИЧИЕ КАГОГО-ЛИБО СМАЗОЧНОГО МАТЕРИАЛА, МАСЕЛ И ДРУГИХ ПРИМЕСЕЙ.



Щетки должны устанавливаться без смазочного материала и масел.

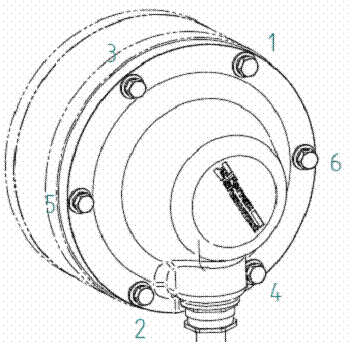

Рисунок 1 – Порядок затяжки болтов крышки токоотвода

3  Инструкция по техническому обслуживанию



Устройство буксового токоотвода не требует особого ухода. Наблюдение за состоянием его деталей следует производить во время плановых проверок тележек.



 3.1 Щётки



Рекомендуемая щетка: MC689 (чертёж А117315)



- Снять щетки.

- Удалить пыль и проверить свободное движение щеток в обоймах.

- Проверить износ щеток, и, если необходимо, заменить щетки при достяжении отметки, учитывая запас 5 мм до отметки .

- Средний износ щёток, используемых в устройствах буксового токоотвода на подвижном составе французских железных дорог, составляет 2 мм на 100000 км.



В течение первых 2-х лет эксплуатации рекомендуется проверять длину и состояние щетки не реже одного раза в 6 месяцев, затем раз в год. Сроки проверки устанавливаются в эксплуатационной документации на электровоз.



- Проверить состояние шунтов, которые могут быть поврежденены самораспрямляющимися пружинами при неправильной установке.





3.2 Проверка пружин



- Удалить сжатым воздухом пыль с внутренней поверхности крышки, а также с корпуса щёткодержателя и пружин. С прижимным механизмом обращаться аккуратно.

- Проверить силу нажатия пружин, используя динамометр. Усилие должно составлять: (20±2) Н.

- Покрасить узел после монтажа, если это требуется.



3.3 Токоотвод



Проверить герметичность: отсутствие влаги, отсутствие повреждений уплотнительного кольца.



 ВНИМАНИЕ: ПРИ ЧИСТКЕ УСТРОЙСТВА НЕ ИСПОЛЬЗОВАТЬ СОДУ.



3.4 Контактный диск



Проверить состояние поверхности диска; не должно быть раковин, вмятин. Необходимо убедиться, что нет никакого смазочного материала и других загрязнителей на поверхности диска. Возможно наличие щёточной пыли. Проверить наличие и состояние палитуры согласно рекомендациям отдела электрощёток компании Mersen.

Пыль удаляется сжатым воздухом.

Возможна механическая чистка поверхности контакта.



Рекомендуемые усилия затяжки болтов:



      Болты типа М 12: (71±10) Н×м   Болты типа М 6: (8,5±1,5) Н×м

      Болты типа М 10: (44±6) Н×м

      Болты типа М 8:   (22±3) Н×м





3.5 Запасные части



Щетки – 42 шт.

Прижимная система – 3 шт.

Контактный диск – 1 шт.























//////////////////////////////
