БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВЫЕ ТИПОВ 32 ТН-450- У2,48ТН-450-У2 и 48ТН-350-У2. Техническое описание и инструкция по эксплуатации






ВРЗ.648.001 ТО

СОДЕРЖАНИЕ

I Введение.............................................................................................:........ 2

2. Назначение.....;........................................................................................... 2

3. Технические данные..................................................................................... 2

4. Устройство батареи .................................................................................... 4

5. Контрольно-измерительные приборы, инструменты и принадлежности 4

6. Маркировка, тара и упаковка ....................................................................... 5

7. Указание мер безопасности ........................................................................... 5

8. Подготовка к работе и приведение батареи в рабочее состояние............ 6

9. Эксплуатация батареи ................................................................................... 10

10. Проверка технического состояния батареи ................................................. 11

  1. Характерные неисправности батареи и методы их устранения ................ 13

    12. Правила хранения сухой батареи ................................................................. 16

    13. Транспортирование ....................................................................................... 16

    14. Приложения .................................................................................................... 17

    1. ВВЕДЕНИЕ




      Настоящее техническое описание и инструкция по эксплуатации предназначены для руководства в работе и правильной эксплуатации батарей аккумуляторных типов 32ТН-450- У2, 48ТН-450-У2 и 48ТН-350-У2 и содержат сведения об их назначении, краткие технические характеристики, описание конструкции, сведения о приведении батарей в рабочее состояние, особенностях эксплуатации, хранении, техническом обслуживании и указание мер безопасности.




    2. НАЗНАЧЕНИЕ




      2.1. Батареи 32ТН-450-У2, 48ТН-450-У2 и 48ТН-350-У2 в дальнейшем именуемые «батарея» предназначены для работы в стартерном режиме для запуска дизеля тепловоза от главного генератора для батареи 32ТН-450-У2 и от стартер-генератора 48ТН-450-У2 и 48ТН-350-У2, а также для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле.




    3. ТЕХНИЧЕСКИЕ ДАННЫЕ

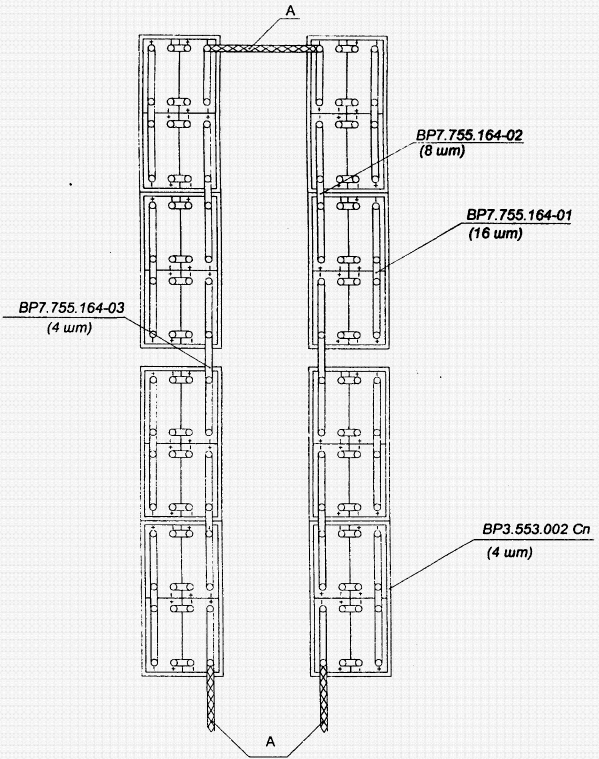

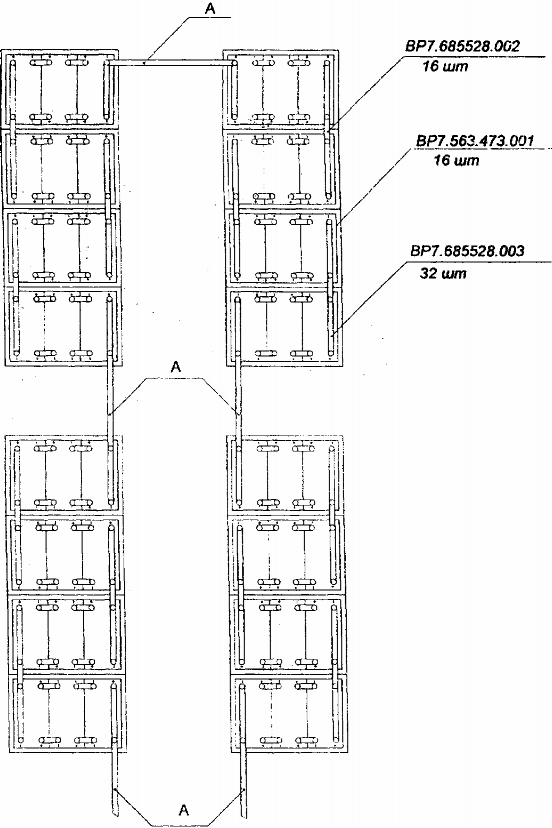

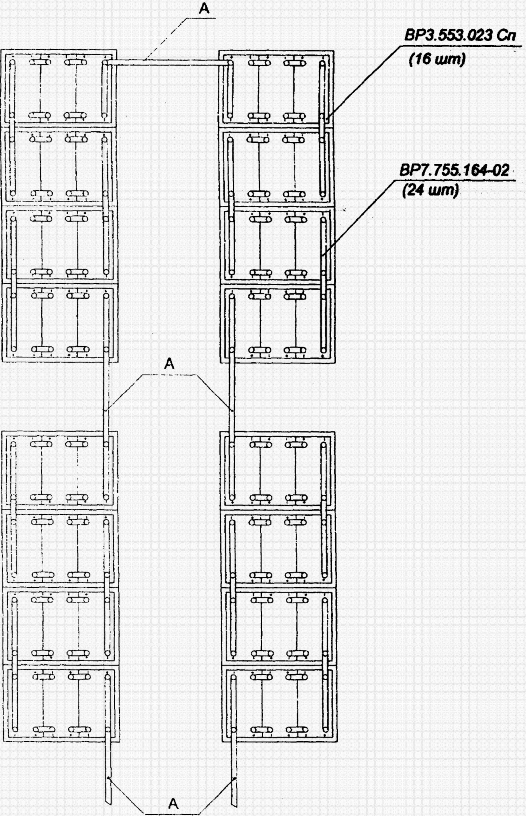

        1. Монтаж батареи производят в соответствии с монтажными схемами, приведенными в приложениях 1,2 и 3.

        2. Габаритные размеры и масса секций приведены в табл. 1




      Таблица 1

      Наименование секций

      Размеры, мм

      Масса секций, не более

      длина

      ширина

      высота

      без электролита, кг

      с электролитом, кг

      4ТН-450

      736±3

      352±3

      370+4

      -3

      157

      197

      ЗТН-450

      505±3

      38513

      375+4

      -3

      118

      148

      ЗТН-350

      499±3

      302±3

      375+4

      -3

      100

      130




      3.3. Электрические характеристики аккумуляторов соответствуют указанным в табл. 2 при температуре окружающей среды (25±10) "С.




      2

      Таблица 2

      Режим разряда

      Напряжение на аккумуляторе в конце разряда, В, не менее

      Емкость А-ч, не менее

      Длительность разряда

      Сила тока, А

      4ТН-450

      ЗТН-450

      ЗТН-350

      4ТН-450

      ЗТН-450

      ЗТН-350

      4ТН-450

      ЗТН-450

      ЗТН-350

      20ч 10ч 5ч

      5 мин Прерывистый (15 включений)




      45

      68

      900

      1700

      17,5

      - 54

      800

      1350




      1,80

      1,70

      1,45

      1,00

      17,5

      - 1,70

      1,45

      1,00




      450

      340

      75

      70

      350

      - 270

      67

      56







        1. Приведенные в табл. 2 значения емкости гарантируются при плотности электролита (водный раствор аккумуляторной серной кислоты, химический состав которой должен соответствовать ГОСТ 667-73, воды ГОСТ 6709-72) в начале разряда (1,245±0,005) г/см3, приведенной к 30 °С и уровню 15 мм над предохранительным щитком:

          а) для 10 ч режима разряда при начальной температуре электролита (30±2) "С на 10

          цикле;

          б) для 5 ч режима разряда при начальной температуре электролита (32±2) °С на 4

          цикле;

          в) для 5 мин режима разряда при начальной температуре электролита

          Если средняя температура электролита во время разряда отличается от 30 °С, то полученная от батареи фактическая емкость должна быть приведена к 30

          °С по формуле:


          где С 30 - емкость, приведенная к температуре 30 "С, А ч Сф - фактическая полученная емкость А ч 0,01-температурный коэффициент

          t - средняя температура электролита, определяемая как среднее арифметическое из всех измерений температур при разряде.

        2. Для практических расчетов следует считать, что при температурах электролита,

          отличных от 30 °С, емкость на всех режимах изменяется на 1% на каждый градус изменения начальной или средней температуры электролита от 30 "С. Так, при температуре электролита 10 °С емкость батареи при 10 ч режиме разряда будет не 450 А ч, а 360 А ч, при температуре 40 °С не 450 А ч, а 495 А-ч.

        3. Заряженная батарея 32ТН-450-У2 имеет напряжение при разомкнутой цепи 64 В, батарея 48ТН-450-У2 имеет напряжение 96 В, батарея 48ТН-350-У2 имеет напряжение 96 В.




      3

      3.7 Батареи поставляются в сухом незаряженном состоянии.

      3.8. Аккумуляторы имеют герметическую укупорку в выводах и зазорах между крышками и стенками баков и выдерживают испытание на герметичность при давлении повышенном или пониженном по сравнению с атмосферным на (16± 1,3) кПа (120± 10) мм. рт. ст.




    4. УСТРОЙСТВО БАТАРЕИ




    1. Батарея 32ТН-450-У2 состоит из 8 последовательно соединенных секций, батареи 48ТН- 450-У2 и 48ТН-350-У2 из 16 секций. Секция батареи 32ТН-450-У2 состоит из 4 последовательно соединенных аккумуляторов ТН-450, секции батареи 48ТН-450-У2 и 48ТН-350-У2, состоят из 3 аккумуляторов ТН-450 и ТН-350. Последовательное соединение аккумуляторов и секций между собой осуществлено с помощью медных перемычек, покрытых слоем свинца и гибких кабелей.

    2. Каждая секция батареи размещена в деревянном ящике, внешняя и внутренняя поверхность которого, а также металлическая арматура, окрашены черным кислотостойким лаком БТ-783 ГОСТ 1347-77.

    3. Аккумулятор состоит из блока электродов, помещенного в эбонитовый бак закрытого эбонитовой крышкой. В крышке имеется заливочное отверстие, закрываемое специальными вентиляционными пробками. Каждая вентиляционная пробка снабжена уплотнительным резиновым кольцом.

Зазоры между стенками эбонитовых баков, крышками и деревянным корпусом заполнены специальной кислотостойкой мастикой.

  1. Блок электродов аккумулятора состоит из положительных и отрицательных электродов намазного типа, припаянных токоведущими ушками соответственно к положительным и отрицательным борнам и разделенных между собой двойной сепарацией: мипластом и стекловолокном.

    Блок электродов аккумуляторов 32ТН-450-У2 и 48ТН-450-У2 состоит из 19 положительных и 20 отрицательных электродов, аккумуляторов 48ТН-350-У2 из 15 положительных и 16 отрицательных электродов.




    1. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ




        1. Контрольно-измерительные приборы.

        2. Для контроля соответствия батареи необходимо наличие следующих приборов: контрольные часы ГОСТ 3145-84Е,

      переносной вольтметр постоянного тока с пределом измерения от 0 до 3 В, класса точности не ниже 1,0 ГОСТ 8711-78,




      4

      амперметр постоянного тока со шкалой (0-150) А, ГОСТ 8711-78, класс точности 1,5

      милливольтметр класса точности 0,5 с набором шунтов ГОСТ 22261-82, термометр ртутный стеклянный ГОСТ 2045-71, ареометр для электролита типа АЭ-1 с пипеткой с диапазоном измерения от 1,100 до 1,300 г/см3 ТУ 25-11968- 77, манометр или вакууметр показывающий ГОСТ 8625-77Е, вольтметр со шкалой 0-100 В ГОСТ 8711-78, класс точности не ниже

      1,0.

      5.1.3. Допускается применение приборов, выпускаемых по другим стандартам, имеющих класс точности не ниже указанного.

      5.4. Инструмент и принадлежности.

          1. Для работы с батареями необходимы следующие инструменты и принадлежности:

            • ключ гаечный S=22,

            • кружка с носиком,

            • груша резиновая,

            • стеклянная трубка (с внутренним диаметром 3-5 мм),

            • воронка стеклянная, эбонитовая, фарфоровая или полиэтиленовая.




    2. МАРКИРОВКА, ТАРА И УПАКОВКА.




        1. На крышке каждого аккумулятора нанесены знаки полярности «+» и «-».

        2. На одной торцевой стенке каждой секции ЗТН-350 и 4ТН-450 и на двух торцовых стенках секции ЗТН-450 цинковыми белилами ГОСТ 482-77 нанесена маркировка с указанием:

      а) заводского номера батареи;

      б) товарного знака предприятия-изготовителя;

      в) типа секции: «4ТН-450» или «ЗТН-450», «ЗТН-350»;

      г) даты выпуска батареи (месяц, год) по ГОСТ 18620-80;




    3. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.




        1. К выполнению работ, связанных с обслуживанием батарей, допускаются рабочие, прошедшие инструктаж по технике безопасности.

        2. Рабочие при приготовлении электролита должны быть снабжены защитными очками, резиновыми передниками, резиновыми перчатками, резиновыми сапогами и суконной спецодеждой.

        3. В помещении, где проводится работа с крепкой кислотой и ее растворами, должен иметься 10% раствор соды или 3% раствор аммиака.

        4. При приготовлении электролита вливают концентрированную кислоту в воду. Категорически запрещается вливать воду в концентрированную кислоту, так как это приводит к быстрому разогреванию раствора и выбрасыванию кислоты.

        5. При случайном попадании брызг серной кислоты на кожу или одежду необходимо смыть пораженные места большой струёй воды, затем нейтрализовать раствором 10% соды или 3% аммиаком и вновь промыть водой.




          5

        6. Пролитую на пол кислоту смывают водой или немедленно засыпают песком (или опилками) и убирают.

        7. Переноску бутылей с серной кислотой производят два человека, для чего бутылки должны быть помещены в деревянные ящики или обрешетки с ручками.

        8. Бутылки с кислотой должны храниться в отдельном помещении в таре и иметь надпись

          «Кислота».

        9. В аккумуляторных помещениях, в которых установлены залитые электролитом аккумуляторы, запрещается применение открытого пламени, курение и употребление инструментов, которые при работе могут вызвать искрение. Для осмотра батарей разрешается пользоваться только электрическими переносными лампами напряжением 12 В и 24 В.

        10. Во избежание скопления взрывоопасной смеси помещение, в котором батареи приводятся в рабочее состояние или хранятся, должно вентилироваться.

        11. При работе с гаечным ключом и другими металлическими инструментами нельзя допускать одновременное прикосновение к разнополярным выводам аккумуляторов во избежание короткого замыкания.

        12. Для предохранения от поражения электрическим током при обслуживании батарей на зарядных станциях следует пользоваться диэлектрическими перчатками и резиновыми сапогами.

          При ожогах электрическим током рану покрыть марлей, стараясь не касаться ее руками, и немедленно обратиться к врачу.

        13. Наконечники проводов переносного вольтметра должны быть снабжены ручками из изоляционного материала.

        14. Подсоединить и отсоединить аккумуляторные батареи при разряде разрешается только после отключения зарядной сети.




    4. ПОДГОТОВКА К РАБОТЕ И ПРИВЕДЕНИЕ БАТАРЕЙ В РАБОЧЕЕ СОСТОЯНИЕ.




      8.15. Приготовление электролита.

      8.1.16. Электролит следует готовить из аккумуляторной серной кислоты (ГОСТ 667-73) и дистиллированной воды (ГОСТ 6709-72). Для приготовления электролита применяется стойкая против действия серной кислоты посуда керамическая, эбонитовая, свинцовая, стеклянная, из стойких пластмасс.

      ПРИМЕЧАНИЕ. Допускается использование чистой дождевой воды, полученной от таяния чистого снега, собранного в брезентовую, стеклянную, керамическую, эбонитовую или винипластовую посуду.

      Допускаемые примеси в этой воде приведены в табл. 3.

      Таблица 3.




      Наименование примесей

      | Норма, мг/л не более

      Плотный остаток

      60,0

      Остаток от прокаливания

      Потери при прокаливании или летучие вещества Железо

      40,0

      " 20,0

      0,5

      Хлор

      5.0

      Окись кальция

      10,0

      Окись магния

      10.0

      Окисляемость

      25.0

      Медь

      0,5




      6

          1. Для заливки новой сухой батареи следует готовить электролит плотности 1,210 г/см3.

          2. Количество электролита потребное для заливки одной батареи 32ТН-450-У2, составляет около 225 л, для 48ТН-350-У2 и 48ТН-450-У2 составляет около 340 л.

          3. Для приготовления одного литра электролита плотности 1,210 г/см3 необходимо смешать около 200 см3 (350 г) аккумуляторной серной кислоты и 800 см3 дистиллированной воды.

          4. Электролит готовьте в соответствии с п.п.7.2, 7.4. При приготовлении электролита вливают крепкую кислоту, небольшими порциями при непрерывном перемешивании в воду. Перемешивание необходимо вести чистым деревянным веслом или струёй сжатого воздуха.

          5. После охлаждения электролита и повторного перемешивания следует измерить его плотность и в случае необходимости провести корректирование прибавлением крепкой кислоты или воды.

          6. Плотность электролита определяется с помощью ареометра при температуре 30°С. Отсчет величины плотности электролита производить по нижнему краю мениска. При температурах отличных от 30°С, для пересчета плотности, следует пользоваться таб. 4.




      аблица 4




      10°С

      15°С

      20оС

      25°C I

      30°С

      35° С

      40°С

      45° С

      50оС

      ,313

      ,310

      ,307

      ,304

      ,301

      ,298

      ,294

      ,291

      ,287

      ,303

      ,300

      ,297

      ,294

      ,291

      ,288

      ,284

      ,281

      ,277

      ,293

      ,290

      ,287

      ,284

      ,280

      ,277

      ,274

      ,270

      ,267

      ,283

      ,280

      ,277

      ,274

      .270

      ,267

      ,264

      ,260

      ,256

      ,273

      ,270

      ,267

      ,264

      ,260

      ,257

      ,254

      ,250

      ,246

      ,263

      ,260

      ,257

      ,254

      ,251

      ,248

      ,245

      .241

      .237

      ,253

      ,250

      ,247

      ,244

      ,241

      ,238

      ,235

      ,231

      ,227

      ,243

      ,240

      ,237

      ,234

      ,230

      ,228

      ,224

      .229

      .217

      ,233

      ,230

      ,227

      ,224

      ,220

      ,217

      .214

      ,210

      ,207

      ,223

      ,220

      ,217

      ,214

      ,210

      ,207

      ,204

      ,200

      ,197

      . ,213

      ,210

      ,207

      ,204

      ,200

      ,197

      ,194

      ,190

      .187

      ,203

      ,200

      ,196

      ,193

      ,190

      ,186

      ,183

      ,180

      ,176







      ПРИМЕР. Измеренная ареометром плотность электролита при 40°С равна

      1,235. По таблице находим, что плотность, отнесенная к 30°С равна 1,241. 8.1.8. При работе с крепкой серной кислотой и ее растворами необходимо строго

      выполнять требования безопасности, изложенные в разд. 7. 8.9.

      Заливка электролита в батарею.

      8.2.10. Перед заливкой следует проверить состояние укупорочной мастики, противо- кислотной окраски деревянных футляров и металлических деталей (скобы, подвески). При наличии трещин на поверхности мастики необходимо осторожно расплавить ее поверхность слабым пламенем паяльной лампы или газовой го-




      редки.




      Поврежденные места окраски футляров должны быть покрашены лаком

      БТ-783 ГОСТ 1347-77.

      8.2.2. Проверить наличие электролита и убедиться, что его достаточно для заливки всего количества подлежащих заряду аккумуляторов,




      7

      8.2 3. Снять вентиляционные пробки с резиновыми кольцами, служащие для герметизации батарей при хранении их в сухом виде или срезать выступы на пробках для открытия вентиляционных отверстии.

        1. 4. Произвести заливку электролита, имеющего температуру не выше 25°С, в аккумуляторы через воронку. Промежуток времени между заливкой первого и последнего аккумуляторов батареи не должен превышать одного часа.

          Электролит заливать до горловины крышек, так как при пропитке он опускается. Пролитый на поверхность крышек электролит тщательно вытереть тряпкой, смоченной в 10" о растворе соды, а затем протереть насухо.

          8.2.5. По истечении 6 ч пропитки довести уровень электролита до (15±1) мм над предохранительным щитком. Установление уровня проводить при температуре электролита в аккумуляторе 30оС. Если по истечении 6 ч пропитки температура электролита будет выше 30"С, ждать до тех пор, пока она не снизится до 30°С.

          8.26. Во время пропитки с помощью переносного вольтметра убедиться в правильности последовательного соединения всех аккумуляторов и секций батареи и в правильности подключения батареи к зарядному щитку.

          8.2.7. При обнаружении течи в эбонитовом баке какого-либо аккумулятора, вскрыть мастику, заменить бак, установить крышку, надеть резинку, залить мастику и снова залить электролитом той же плотности. Аккумулятор после замены бака включить на заряд вместе со всей батареей.

          8.8. Тренировка батареи.

              1. Перед установкой батареи на тепловоз произвести ее тренировку, заключающуюся в последовательном чередовании циклов (заряд-разряд).

              2. Батареям, работающим в южных районах, сообщают два тренировочных цикла, а батареям, работающих в северных районах три тренировочных цикла.

        2. 11. При проведении тренировочных зарядов и разрядов должны производится тщательные и регулярные измерения на отдельных аккумуляторах с записью в . специальном журнале:

      а) напряжение,

      б) плотность электролита,

      в) температуры электролита,

      г) температуры окружающего воздуха. 8.3 4. Включить батарею на заряд 1. Если батарея длительное время (более 10 ч с начала пропитки) не будет включена на заряд, то может произойти сульфатация и порча электродов.

      Заряд вести от источника постоянного тока с напряжением 115В, при этом на заряд можно ставить не более 8 секций 4ТН-450 и не более 12 секций ЗТН-450 и ЗТН-350 двух ступенчатым режимом:

      первую ступень током 40А для секции 4ТН-450 и ЗТН-450, током 30А для секции ЗТН-350 до достижения напряжения 2,4 В на большинстве аккумуляторов; вторую ступень током 25 А для 4ТН-450 и ЗТН-450, током 20А для ЗТН-350 до появления признаков конца заряда.

      Признаки конца заряда:

      а) постоянство напряжения и плотности электролита на всех аккумуляторах батареи в течение 2 ч подряд;

      б) обильное «кипение» электролита в аккумуляторах, то есть, интенсивное газовыделение. 8.3 5. При проведении заряда 1 температура электролита не должна превышать 45°С.

      При достижении температуры 45"С хотя бы на одном аккумуляторе заряд прервать до тех пор, пока электролит в аккумуляторе не охладится до 40°С. Затем заряд продолжить током второй ступени, то есть, 25 А - для секций 4ТН-450




      8

      и ЗТН-450 и 20 А - для секций ЗТН-350, в случае, если напряжение на аккумуляторах не достигло на первой ступени 2,4 В.

          1. Если в конце заряда 1 плотность электролита в аккумуляторах превысит 1,250 г/см3, то

            ее следует откорректировать до (1,245±0,005) г/см3 путем доливки дистиллированной воды. Перед доливкой часть электролита из аккумуляторов следует отобрать резиновой грушей.

          2. Ориентировочно, батареям 32Н-450-У2 и 48ТН-450-У2 на заряде 1 должно быть сообщено 600А ч, батарее 48ТН-350-У2 430 А ч.

            Общая продолжительность заряда 1 не регламентируется и зависит от температуры окружающего воздуха.

          3. Разряды батарей ведут 10 ч режимом, током 45 А для секций 4ТН-450 и ЗТН-450 и ток- ом 32 А для секций ЗТН-350 до напряжения 1,8 В на одном-двух аккумуляторах тренирующейся батареи. Температура электролита перед началом разряда не должна превышать 40°С.

          4. После разряда 1 не позднее, чем через 2 ч батарею включить на заряд 2.

          5. Заряд 2 и последующие заряды ведут двухступенчатым режимом:

            первую ступень током 65 А для секций 4ТН-450 и ЗТН-450 и током 50 А для секций ЗТН-350 до напряжения 2,4 В на большинстве аккумуляторов;

            вторую ступень током 35 А для секций 4ТН-450 и ЗТН-450 и током 25 А для секций ЗТН-350 до появления признаков конца заряда, указанных в п. 8.3.4.

          6. При заряде 2 и последующих зарядах температура электролита не должна превышать

            45°С.

            При достижении этой температуры сделать перерыв в заряде, после чего продолжить

            заряд током второй ступени.

          7. При проведении заряда 2 и последующих зарядов батарее должно нормально сообщаться около 115-118% от количества ампер-часов, полученных от батареи на предшествующем заряде.

          8. В конце заряда 2 довести плотность электролита во всех аккумуляторах до (1,245±0,005) г/см3 путем добавки в аккумуляторы дистиллированной воды или электролита плотностью 1,300 г/см3.

          9. Разряд 2 и последующие разряды батареи ведут аналогично разряду 1, т. е. в соответствии с п. 8.3.8. и 8.3.9..

          10. Батарея пригодна для установки на тепловоз, если на разряде 2 имеется емкость не менее 80% и на третьем разряде 85% емкости 10 ч разряда, приведенной к 30°С для батарей 48ТН-450 и 32ТН-450 и для батареи 48ТН-350 на третьем разряде 80% емкости 10 ч разряда.

          11. После окончания заряда 3 для батарей, работающих в южных районах и заряда 4 для северных районов, произвести окончательную корректировку плотности уровня электролита, с учетом следующего:

            Заряженные батареи, предназначенные для работы в южных районах (Средняя Азия, Закавказье), должны иметь плотность электролита (1,245±0,005) г/см3, для работы в северных районах:

            (1,245±0,005) г/см3 в летние месяцы,




            (1,2б5±0,005) г/см3 в зимние месяцы.




            Уровень электролита в заряженной батарее доложен быть на 15мм выше предохранительного щитка.

          12. Не ранее, чем через 3 ч после окончания заряда, в горловины батареи до отказа ввернуть вентиляционные пробки с резиновыми кольцами.




            9

          13. Поверхность крышек, мастики, кромки и стенки секционных ящиков, а также перемычки протереть тряпкой, смоченной 10% раствором соды, а затем протереть насухо.

      Резьбовые поверхности борнов смазать тонким слоем солидола синтетического (ГОСТ 4366-76) смазывать поверхность перемычек нс нужно, так как слой смазки мешает протирке их насухо.




    5. ЭКСПЛУАТАЦИЯ БАТАРЕЙ




        1. Установка новой батареи на тепловоз.

          1. Новая батарея, устанавливаемая на тепловоз, должна быть подготовлена в соответствии с указаниями раздела 8.

          2. Промежуток времени от последнего заряда батареи до установки ее на тепловоз не должна превышать 5 суток. Если этот срок превышен, то батарее 32ТН-450 и 48ТН-450 должен быть дан подзаряд силой тока 35 А до появления признаков конца заряда, указанных в п. 8.3.4. По окончании заряда повторить операции подготовки батарей в соответствии с пп. 8.3.17., 8.3.18. Батарее 48ТН-350 должен быть дан подзаряд силой тока 25 А до появления признаков конца заряда.

          3. Установить секции батарей на тепловоз, произвести последовательное соединение секций между собой и присоединить выводные борны крайних аккумуляторов батареи к кабельным наконечникам. Одновременно проверить полярность аккумуляторов по знакам

      «плюс» и «минус» на крышках аккумуляторов. С помощью торцевых ключей проверить надежность контактов на выводных борнах подтягиванием гаек.

      На торцевых стенках всех секций красной или белой краской нанести номера секций, начиная от положительного наконечника кабеля.

      9.1.4. По окончании установки батареи на тепловоз произвести проверку величины сопротивления изоляции батареи без включения нагрузки с помощью вольтметра. сопротивление которого точно известно.

      Величину сопротивления изоляции рассчитывают по формуле:


      где Rx - сопротивление изоляции батареи относительно земли, кОм; Rg - сопротивление вольтметра, кОм;

      V - напряжение на зажимах батареи без нагрузки, В;

      V I - напряжение между положительным полюсом и землей, В; V2 - напряжение между отрицательным полюсом и землей, В.




      Сопротивление изоляции батареи 32ТН-450 и 48ТН-450 относительно земли (корпуса тепловоза) должно быть не менее 25 кОм. Если сопротивление изоляции менее 25 кОм, следует найти причину утечки тока (например, наличие пролитой кислоты на стенке секций и др.) и устранить их. Сопротивление изоляции батареи 48ТН-350 должно быть не менее 100 кОм.




        1. Порядок работы батареи на тепловозе.

          1. Установленную на тепловоз батарею подвергают разрядам только при запусках двигателя и при питании цепей управления, освещения и вспомогательной

            нагрузки на неработающем дизеле.




            10

          2. При работающем дизеле батарея 32ТН-450-У2 заряжается постоянно от вспомогательного генератора, имеющего напряжение (72,5±2,5 В), батарея 48ТН-450-У2 и 32ТН-450-У2 от вспомогательного генератора, имеющего напряжение 110 В, которое поддерживается на постоянном уровне с помощью специального регулятора с пределом колебаний ±3%.




      Сила зарядного тока при работе вспомогательного генератора зависит от степени разряженности батареи. Для ограничения силы тока заряда служит добавочное сопротивление, включенное в зарядную цепь.

      В начале работы вспомогательного генератора сила тока заряда составляет (45±5) А, а затем, по мере возрастания напряжения на зажимах батареи, постепенно уменьшается до (45±0,5) А.




      Небольшая величина тока (45±0,5) А, установившегося в цепи заряда, служит показателем

      того, что батарея заряжена.




    6. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ БАТАРЕИ.




        1. Контроль за работой батареи при эксплуатации.

          1. Для обеспечения надежной и безотказно работы батареи в течение срока службы постоянно следить за состояние батареи и устранять неисправности.

          2. Не реже каждых 5 дней проводить тщательные очередные осмотры батареи. При очередных осмотрах надлежит:

      а) проверить уровень электролита во всех аккумуляторах. Если уровень ниже

      15 мм над щитком, долить дистиллированную воду. Доливать в аккумуляторы с низким уровнем вместо воды электролит нельзя, так как это приведет к чрезмерному повышению плотности электролита при работе батареи.

      ПРИМЕЧАНИЕ. Повысить уровень электролита в аккумуляторе путем доливки электролита можно лишь в том случае, если понижение уровня произошло вследствие расплескивания его, например, при транспортировании. Доливку производить электролитом той же плотности, что и в аккумуляторе;




      б) проверить и записать температуру электролита во всех аккумуляторах. Аккумуляторы, температура электролита которых на 5 и более градусов выше, чем в остальных аккумуляторах, следует взять «на заметку». Если повышенная температура в этих аккумуляторах держится систематически, их следует снять с тепловоза для выяснения причин;

      в) проверить чистоту вентиляционных отверстий в пробках аккумуляторов и при необходимости прочистить и промыть их;

      г) проверить все контактные зажимы подтягиванием гаек. При наличии на контактах налетов белого или синего цветов, ослабить контакты, тщательно удалить налеты чистой, сухой тряпкой и смазать солидолом, после чего затянуть гайки;




      11

      л) поверхность крышек, аккумуляторов, кромки ящиков, заливочную мастику к перемычки протереть от капель электролита чистой тряпкой, смоченной в 10% растворе соды, а затем протереть насухо;




      е) если на поверхности герметизирующего материала батарей появились трещины, утяжки, углубления оплавить их с помощью паяльной лампы или другого нагревательного прибора.




      101.3. Не реже каждых 20 дней проверять и записывать:




      а) плотность электролита во всех аккумуляторах. Плотность электролита в заряженных батареях на тепловозах, работающих в южных районах, должна быть круглый год (1,245±0,005) г/смЗ, на тепловозах, работающих в северных районах, (1,245±0,005) г/смЗ в летние месяцы, (1,265±0,005) г/смЗ в зимние месяцы.

      Если плотность электролита в отдельных аккумуляторах выше установленной величины,

      ее следует снизить доливкой дистиллированной воды.

      Если плотность электролита в отдельных аккумуляторах ниже установленной величины и ниже, чем в остальных аккумуляторах батареи, следует взять такие аккумуляторы «на заметку» и, не снимая их с тепловоза, подзарядить отдельно от остальных аккумуляторов от постороннего источника до постоянства напряжения в течение 2 ч.




      Если после такого подзаряда плотность электролита не достигает необходимой величины, такой аккумулятор при первой возможности снять с тепловоза для проведения лечебного цикла.

      Не допускается повышать плотность электролита доливкой более крепкой кислоты;

      б) проверить и записать напряжение на зажимах всех аккумуляторных батарей. Проверку напряжения производить при разрядке батареи, при этом включить передний и задний прожекторы и все лампы.

      Если напряжение на отдельных аккумуляторах будет ниже, чем на остальных, следует зарядить их от постороннего источника до постоянства напряжения в течение 2 ч током 35 А для батарей 32ТН-450-У2 и 48ТН-450-У2 и током 25 А для батарей 48ТН-350- У2. Если после заряда напряжение на таких аккумуляторах будет ниже, чем на остальных, их следует снять с тепловоза для проведения лечебного цикла.




        1. Уход за неработающей батареей, приведенной в рабочее состояние.

          1. Приведенная в рабочее состояние, но не работающая батарея, требует определенного ухода.




            12

          2. Батарею с электролитом оставлять на хранение в состоянии полной заряжен-ности в прохладном помещении при температуре не ниже 30°С во избежание образования трещин на мастике.

          3. При длительном хранении , а также при стоянке тепловоза через каждые 15 сут. батарею заряжать током 35 А до постоянства плотности электролита и напряжения в течение 2 ч. В конце заряда откорректировать плотность электролита и его уровень доливкой дистиллированной воды в соответствии с п. 8.3.16

      10.6. Лечебные циклы.

          1. При работе на тепловозе батарея не подвергается глубоким разрядам, находясь все время в заряженном состоянии. Такие условия работы вредно отражаются на состоянии отрицательных электродов и постепенно приводят к потере емкости в следствие усадки активной массы. Для предотвращения этого явления батарее давать нс реже 1 раза в 6 мес. (а при возможности, каждые 3 мес) лечебные циклы.

          2. Лечебный цикл проводить следующим образом:




      - зарядить батарею 48ТН-450 или 32ТН-450 током 35 А. батарею 48ТН-350 - 25 А до постоянства напряжения и плотности электролита в течение 2 ч;

      разрядить батарею 48ТН-450 или 32ТН-450 током 45 А, батарею 48ТН-350 - 32 А (10 ч режим до напряжения 1,8 В на одном-двух наиболее слабых аккумуляторах);

      зарядить батарею двухступенчатым режимом в соответствии с пп.

      8.3.10.- 8.3.13.




    7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ БАТАРЕЙ И МЕТОДЫ ИХ УСТРАНЕНИЯ




    1. При эксплуатации батарей могут обнаруживаться неисправности, указанные в табл.5.

    2. При обнаружении течи в баке снять секцию с тепловоза. Горячей стамеской осторожно снять заливочную мастику вокруг крышки аккумулятора, вскрыть дефектный аккумулятор, вынуть блок электродов вместе с крышкой




13

Таблица 5

Признаки неисправности

Вероятная причина

Метод устранения

  1. Быстро уменьшается уровень электролита

  2. Короткое замыкание

  3. Быстрое понижение напряжения и емкости аккумуляторов, не устраняемое дополнительным подзарядом







Негерметичность эбонитового бака. Вытекание электролита через трещины в баке




Повреждение сепараторов. Образование свинцовой

«губки» и токо-проводящих

«мостков» Онолзание активной массы и скопление шлама на дне камеры моноблока




Загрязнение электроли та посторонними вред ными примесями

  1. Если течь обнаружена после выхода тепловоза из депо, то аккумулятор с течью немедленно вывести из цепи батареи, пересоединив перемычки. При этом следить, чтобы не замкнуть выведенный аккумулятор накоротко.

  2. По прибытии в депо заменить бак на целый (п. 11.2.)




Заменить сепараторы при частичной разборке аккумулятора. Удалить «губку» и

«мостики» с кромок электродов при частичной разборке акку- мулятора с помощью деревянной заостренной палочки. Удалить шлам осторожной промывкой аккумулятора слабой струёй воды.




- Разрядить аккумуляторы 4ТН- 450 и ЗТН-450 током 45 А до напряжения 1,8 В и вылить электролит. Залить аккумуляторы дистиллированной водой и оставить в покое на (3,5±0,5) ч, после чего вылить воду и залить аккумуляторы электролитом плотности (1.295±0,005)г/см3. По истечении (3,5±0,5) ч аккумуляторы зарядить и довести плотность электролита до

необходимой величины. Для аккумуляторов ЗТН-350 ток разряда составляет 32 А.







14

за борны (следить чтобы не замкнуть элемент накоротко), отсифонить из дефектного бака остатки электролита.

Осторожно разогреть стенки бака с внутренней стороны паяльной лампой, чтобы размягчить их и затем вынуть бак из ящика, остерегаясь повредить соседний эбонитовый бак.

Поставить целый бак на место дефектного и осторожно опустить в него блок электродов с крышкой, при этом следить за правильным расположением полюсов аккумуляторов по отношению к соседнему баку.

Уплотнить резиновой рамкой зазор между крышкой и стенками бака и залить осторожно расплавленной мастикой.

Залить аккумуляторы ЗТН-450 или 4ТН-450 электролит той же плотности, что была в них, зарядить отдельно от остальных аккумуляторов секции током 35 А до постоянства напряжения в течение 2 ч. Аккумулятор ЗТН-350 зарядить током 25 А.

    1. Аккумулятор с коротким замыканием между положительными и отрицательными электродами можно определить по следующим признакам:

      1. пониженное напряжение на аккумуляторе или отсутствие его как при заряде, так и при разряде;

      2. при разряде гозовыделение начинается позже, чем у исправных аккумуляторов;

      3. повышение температуры электролита;

    2. Предотвращение замерзание электролита.

      1. Раствор серной кислоты (электролит) характеризуется низкими температурами замерзания, которые повышаются с понижением плотности электролита. Наибольшая вероятность замерзания электролита может возникнуть при разряде батареи, когда плотность электролита значительно понижается.

        Зависимость температуры замерзания электролита от его плотности приведена в табл.6.

        Плотность электролита. г/см3

        Температура замерзания,'^

        Плотность электролита, г/см3

        Температура замерзания."С

        Плотность электролита

        . г/см3

        Температур а замерзания, ° С



        Таблица 6




        1,100

        -7,50

        1,140

        -9,80

        1,80

        -18,30

        1,110

        -8,00

        1,150

        -11,40

        1,190

        -24,50

        1,120

        -9,00

        1.160

        -13,40

        1,200

        -34,00

        1,130

        -9,30

        1.170

        -15,30

        1,210

        -40,00




      2. Для предотвращения замерзания электролита в зимнее время плотность его в заряженной батарее должна соответствовать п. 10.1.2 б).0днако могут иметь место случаи, когда в следствии неисправности вспомогательного генератора батарея не заряжалась, а разряжалась. В этом случае плотность электролита в аккумуляторах может снизиться до (1,125±0,025) г/см3 и возникает опасность замерзания электролита, см. табл. 6.

Поэтому в зимнее время особенно тщательно следить за плотностью электролита и при низком значении ее принять меры к отеплению и обогреву аккумуляторного помещения.




15

  1. ПРАВИЛА ХРАНЕНИЯ СУХОЙ БАТАРЕИ




      1. Условия хранения сухой батареи по группе условий хранения С ГОСТ 15150-69, при этом температура окружающего воздуха не должна быть ниже -30°С и не ныше 40"С для секции 48ТН-450 и 32ТН-450, а для секций 48ТН-350 ниже -40°С и выше 40°С. Помещение с батареями должно иметь естественную вентиляцию, колебания температуры и влажности воздуха должна быть существенно меньше, чем на открытом воздухе.

      2. При хранении батареи для создания герметичности, пробки должны быть плотно завинчены, борны смазаны солидолом синтетическим ГОСТ 4366-76. Поверхность крышек аккумуляторов и перемычек должна периодически очищаться от пыли и влаги.

      3. По окончании хранения необходимо проверить состояние батареи, и при наличии трещин на поверхности мастики, удалить их путем разогрева мастики слабым пламенем.




  2. ТРАНСПОРТИРОВАНИЕ




13.4. Условия транспортирования аккумуляторной батареи в частности воздействия климатических факторов по группе условий Ж2 ГОСТ 15150-69, но при температуре не ниже 40°С.

13.5 Транспортирование батареи допускается любым видом закрытого наземного и водного транспорт без ограничения скорости.

Расположение секции в вагонах или трюмах должно обеспечивать их сохранность при транспортировании и защиту от загрязнения.

13.3. При транспортировании секции батареи должны быть защищены от воздействия солнечных лучей и непосредственного попадания атмосферных осадков.




16




Перемычки "А" с батареей не поставляются. Монтажная схема батареии 32ТН-450-У2


Приложение 1

Приложение 2





Перемычки "А" с батареей не поставляются. Монтажная схема батаречч 48ТН-450-У2

Приложение 3





Перемычки "А" с батареей не поставляются. Монтажная схема батареии 48ТН-350-У2

















//////////////////////////////
