ЦПТ 80/55 УКАЗАНИЯ ОБ ИСПОЛЬЗОВАНИИ СТАРОГОДНЫХ РЕЛЬСОВ НА ЖЕЛЕЗНЫХ ДОРОГАХ МПС РОССИИ
Оглавление 3. Сферы применения старогодных рельсов 4. Осмотр, маркировка и подготовка старогодных рельсов для повторного использования и их учет 6. Правила приемки и комплектации старогодных рельсов 7. Указания по эксплуатации (использованию) старогодных рельсов Приложения: Приложение 2. Дефектная ведомость результатов осмотра старогодных рельсовых плетей
1. Общие положения 1.1. Настоящие указания распространяются на старогодные рельсы, эксплуатировавшиеся в пути и изымаемые из него при всех видах ремонтов, сплошной пли одиночной замене и текущем содержании, предназначенные для укладки в путь на сети железных дорог России. 1.2. Настоящие технические указания распространяются на старогодные рельсы, предназначенные для повторного использования без ремонта в стационарных условиях. Требования к старогодным рельсам, отремонтированным в рельсосварочных поездах (РСП), изложены в технических условиях рельсы железнодорожные старогодные отремонтированные сварные (ТУ 0921-077-01124328-99). В целях наиболее эффективного повторного использования и повышения группы годности старогодных рельсов следует направлять максимально возможное их количество для ремонта в РСП. 1.3. Для проведения работ по повторному использованию старогодных рельсов, снимаемых с главных путей, служба пути дороги составляет план рационального их использования при разработке планов летне-путевых работ на последующий год. Для этого, в конце года дистанции пути (ПЧ) представляют отчеты в службы пути дорог или диагностические центры (ДЦ). В которых указываются данные о состоянии рельсов на тех участках, где в следующем году планируются ремонты пути (наработка тоннажа; группа годности рельсов; количество рельсов, годных для повторной укладки в путь без ремонта, требующих ремонта в РСП или в пути; не годных рельсов, предназначенных для отправки в металлолом). 1.4. На основании отчетов, полученных от дистанций пути, службы пути дорог или диагностические центры составляют адресные планы использования старогодных рельсов, снимаемых при всех видах ремонта (табл. 1.1). Таблица 1.1. АДРЕСНЫЙ ПЛАН ИСПОЛЬЗОВАНИЯ СТАРОГОДНЫХ РЕЛЬСОВ
1.5. Старогодные рельсовые плети бесстыкового пути подвергаются шлифовке, как правило, после укладки на участках повторного их использования: • профильной, при которой головка рельса шлифуется по всей поверхности с целью формирования поперечного профиля головки с одновременным уменьшением глубины неровностей, оставшихся на поверхности катания головки; • устраняющей пли уменьшающей глубину волнообразных неровностей, пробоксовок, седловин, смятия поверхности катания головки рельса. Допускается повторная эксплуатация старогодных рельсов без формирования поперечного профиля поверхности катания. 1.6. Все намечаемые к изъятию из пути рельсы должны быть замаркированы как годные для повторной укладки в путь без ремонта или с ремонтом в пути, с ремонтом в РСП и непригодные для повторной укладки в путь. 1.7. Пригодные для дальнейшего использования рельсы должны быть осмотрены, обмерены и замаркированы с разделением каждого типа рельсов на группы годности с учетом термоупрочнения. Группа годности рельсов устанавливается на месте изъятия их из пути, а направляемых в ремонт в РСП - после завершения ремонта. На основе адресного плана использования старогодных рельсов (см. Табл. 1.1) служба пути или диагностический центр составляют: • график отгрузки старогодных рельсов в РСП для их ремонта с профильной обработкой поверхности катания головки на продольно-строгальном станке НС-42, фрезерном, рельсошлифовальном станке ЛШ-297. При этом в первую очередь следует направлять рельсы, которые после ремонта будут соответствовать I и II группам годности; • график отгрузки старогодных рельсов для ремонта в РСП без профильной обработки их головки на станках; • план сварки старогодных рельсов в бесстыковые плети; • план ремонта старогодных рельсов для звеньевого пути; • план сдачи металлолома; • адресный план шлифовки старогодных перекладываемых плетей бесстыкового пути. Указанные графики и планы должны иметь разбивку по группам годности рельсов, срокам их поставки предприятиям. 2. Технические требования 2.1. Старогодные рельсы, повторно используемые для укладки в путь, должны отвечать требованиям настоящих Указаний; Технических указаний по перекладке термоупрочненных рельсов типов Р65 и Р75 в звеньевом пути; Технических указаний на перекладку рельсовых плетей бесстыкового пути, сваренных из термоупрочненных рельсов типа Р65 и Р75; Технических указаний по шлифованию рельсов (для рельсошлифовальных поездов с активными рабочими органами); Нормативных требований для проведения шлифовки рельсов в системе, ведения рельсового хозяйства железных дорог Российской Федерации (для рельсошлифовальных поездов с абразивными сегментами). 2.2. Основным критерием отнесения объемнозакаленных рельсов типов Р65 и Р75 к той или иной группе годности в зависимости от конструкции, группы и категории пут, с которого они были изъяты, является нормативная наработка тоннажа Тн, которая определяется по табл. 2.1. Таблица 2.1 Нормативная наработка тоннажа (Тн) термоупрочненных рельсов типа Р65
2.3. Старогодные рельсы, намеченные для повторного использования без проведения их ремонта в РСП, в зависимости от типа рельсов, пропущенного тоннажа, износов и повреждении делятся на группы годности (табл. 2.2, 2.3). Таблица 2.2 Признаки, определяющие группу годности старогодных рельсов
Таблица 2.3 Признаки, определяющие группу годности старогодных плетей бесстыкового пути, отремонтированных в пути с обработкой головки рельсошлифовальными поездами (РШП)
2.4. Не допускается понижение группы годности старогодных рельсов по повреждениям, которые могут быть устранены или размеры которых могут быть уменьшены за счет предварительного ремонта рельсов в пути при выполнении следующих технологических операций: • шлифовка без формирования поперечного профиля головки рельса; • съем наплывов металла на торцах устройством фасок размером 2х2 мм; • уположение уклонов седловин в зонах болтовых и сварных стыков местной шлифовкой поверхности катания (дефект 47)*; *Здесь и далее номер дефекта - код дефекта рельсов по НТД/ЦП-1-3-93. • съемка фасок на болтовых отверстиях в шейке рельса после ультразвукового контроля концов стыкуемых рельсов на отсутствие трещин от болтовых отверстий; • наплавка пробоксовин (дефект 14), выколов металла головки (дефекты 17 и 18); • правка зоны болтовых или сварных стыков машинами "Страйт" или их аналогами; • уположение шлифовкой износов подошвы в местах контакта с клеммами и костылями, кромок подошвы рельса в местах местных коррозийных повреждений (дефект 69) в пределах подкладок и прикрепления к рельсу заземляющих проводов. 2.5. К IV группе годности относятся рельсы, не вошедшие в I, II, III группы годности, которые сваркой и ремонтом невозможно или экономически нецелесообразно привести в состояние, пригодное для укладки в путь. К таким рельсам относятся: • рельсы легче типа Р43; • рельсы, имеющие износ головки более допускаемого для рельсов группы III-И; • рельсы, резко искривленные и скрученные, а также с трещинами и пороками, если длина годного куска в них составляет менее 6 м. Рельсы IV группы сдают в металлолом или используют для изготовления рельсовых противоугонов и других кузнечных изделий. 3. Сферы применения старогодных рельсов 3.1. Старогодные рельсы должны применяться для одиночной замены дефектных рельсов таких же типов, при сплошной замене, а также при капитальном ремонте пути. Сферы применения старогодных рельсов в зависимости от их групп годности, классов, групп и категорий пути приведены в таблицах 3.1 и 3.2. Таблица 3.1 Сферы применения старогодных термически упрочненных рельсов
Таблица 3.2 Сферы применения старогодных плетей бесстыкового пути, отремонтированных в пути с обработкой головки рельсошлифовальными поездами (РШП)
3.2. Старогодные рельсы, снятые с наружных нитей кривых с наибольшим боковым износом, не превышающим 18 мм, допускается укладывать с переменой рабочего канта на внутренние нити кривых и в прямые участки пути. 3.3. Рельсы, предназначенные для замены лежащих в пути, должны подвергаться тщательному осмотру подошвы и шейки в зоне болтовых отверстий и дефектоскопированию по всей длине. На путях 1- 4 классов укладка старогодных закаленных и незакаленных рельсов вперемежку не допускается. 3.4. Рельсы, изъятые из пути после пропуска тоннажа, установленного для соответствующей группы годности старогодных рельсов (см. Табл. 2.2 и 2.3), и уложенные в пути различных классов (см. Табл. 3.1 и 3.2), должны иметь сроки службы, приведенные в таблицах 3.3-3.5 при уровнях отказов рельсов до 5 шт./км. Повторно уложенные старогодные рельсы должны обеспечивать гарантийный срок службы, при котором возможен накопленный уровень отказов рельсов не более 1 шт./км. Таблица 3.3 Сроки службы повторно используемых стярогодных термоупрочненных рельсов, отремонтированных без профильной обработки головки
Примечания: 1. Для нетермоупрочненных рельсов показатели уменьшаются на 30%. 2. В таблицах 3.3-3.5 величина грузонапряженности: цифра перед тире - исключительно, после тире - включительно. *Нормативный срок службы рельсов может быть увеличен на основе результатов их детального осмотра при условии не превышения величин дефектов поверхности катания установленным скоростям движения и дефектов подошвы рельсов, указанным в таблице 2.2 для III группы годности. Таблица 3.4 Сроки службы повторно используемых старогодных рельсов, отремонтированных в пути РШП
Таблица 3.5 Сроки службы повторно используемых старогодпых рельсов, отремонтированных в рсп с профильной обработке" головки
4. Осмотр, маркировка и подготовка старогодных рельсов для повторного использования и их учет 4.1. Перед изъятием рельсов в период от 2 месяцев до 10 суток должен производиться их осмотр. Не более чем за 10 суток производятся проверка рельсов ультразвуковыми и магнитными дефектоскопами и их маркировка непосредственно в пути. 4.2. Осмотр и маркировка рельсов должны производиться комиссией в составе начальника дистанции пути или его заместителя, старшего или дорожного мастера, бригадира пути, дефектоскописта и представителя ПМС (при необходимости). Результаты осмотра и маркировки рельсов звеньевого пути заносятся в Дефектную позвенную ведомость результатов осмотра старогодных рельсов (приложение 1), бесстыкового пути (отдельно по наружной и внутренней нитям) - в дефектную ведомость результатов осмотра старогодных рельсовых плетей (приложение 2) и оформляются актом о состоянии старогодных материалов верхнего строения пути (приложение 3, форма ПУ-81). Эти данные направляются в службы пути дорог для планирования использования старогодных рельсов согласно разделу 1 настоящих указаний 4.3. Одиночно снятые с пути рельсы должен осматривать дорожный мастер или бригадир пути. Маркировка таких рельсов производится в день их снятия. 4.4. Маркировка рельсов производится светлой несмываемой краской на шейке рельса, обращенной внутрь колеи, на расстоянии около 1 м от левого стыка и 12,5 м от конца рельсовой плети (при нахождении работника внутри колеи лицом к маркируемому рельсу или плети рис 1). В зимний период допускается временная маркировка мелом с последующим возобновлением ее светлой несмываемой краской.

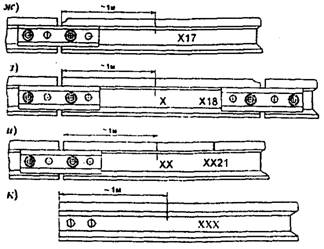

4.5. Маркировка рельсов, предназначенных для повторного использования в пути без ремонта в РСП, состоит из знаков на шейке рельса определяющих группу годности рельса, которая указывается количеством вертикальных линий, соответствующим номеру группы, а также букв А и И для группы I-АИ, буквы И для групп I-И, II-И, III-И, букв Т и И для группы III-ТИ. Термически упрочненные рельсы маркируются буквой У нетермоупрочненные - буквой С (рис. 2). На рельсах I и II групп годности типа Р50 и тяжелее должен указываться пропущенный тоннаж (с округлением до 10 млн. т брутто) и грузонапряженность участка (с округлением до 5 млн.ткм бр./км в год) (рис. 2а, 2б, 2в). На рельсах, снятых с кривых участков пути радиусом 1000 м и менее, дополнительно должна указываться буква К (рис. 2в). 4.6. На рельсах, подлежащих ремонту в РСП перед повторной укладкой в путь, указываются: группа годности рельса, термоупрочненный (буква У) или нетермоупрочненный (буква С), пропущенный тоннаж и буква Р - ремонт (рис. 2 г). При этом рельсы, имеющие дефекты, маркируются следующим образом (рис. 2 д-и): • на шейке с внутренней стороны колен на расстоянии около 1 м от левого стыка (зазора) наносится: для дефектного рельса - один косой крест, для остродефектного рельса - два косых креста; • на шейке рядом с местом нахождения дефекта (с той стороны, с которой виден дефект или с внутренней стороны колеи, если дефект обнаружен дефектоскопом и не виден), повторяется один косой крест для дефектного рельса и два косых креста для остродефектного с указанием рядом кодового обозначения дефекта. Если дефект расположен на левом конце в пределах стыка, то кодовое обозначение дефекта указывают рядом с первой маркировкой, а вторую маркировку не делают. При расположении дефекта на правом конце рельса в пределах стыка дополнительно к первой маркировке повторяют ее на правом конце с указанием кодового обозначения дефекта.

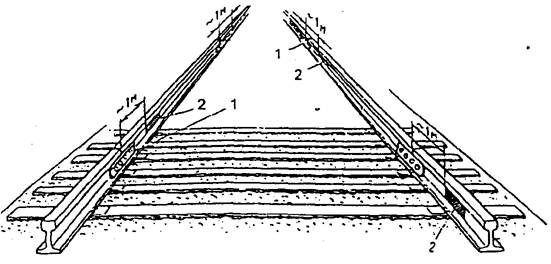

4.7. Перед плановой заменой старогодных рельсов и отправкой их в РСП для ремонта бывшей нерабочей грани на строгальном и фрезерном станках непосредственно в пути должна производиться маркировка нерабочей грани головки рельса буквами НГР светлой несмываемой масляной краской на шейке, обращенной наружу колеи на расстоянии 1 м от левого стыка (при нахождении человека внутри колеи лицом к маркируемому рельсу). 4.8. В случае если маркировка, выполненная в пути, потеряет четкое изображение до отправки рельсов потребителю, необходимо возобновить ее краской того же цвета. 4.9. Маркировка и учет перекладываемых старогодных закаленных рельсов Р75, Р65 с переменой рабочего канта производится следующим порядком: на шейке рельса внутри колеи на расстоянии около 1 м от левого стыка и 12,5 м от конца бесстыковой рельсовой плети (при нахождении работника внутри колеи лицом к маркируемому рельсу) наносится мелом маркировка, указывающая план линии участка, с которого намечена перекладка (П - прямая, КВ - из внутренней нити кривой, КН - из наружной нити кривой), пропущенный тоннаж, млн. т бр. с округлением до 10, величина вертикального и бокового износа с округлением до 1 мм. Пример маркировки рельса, намечаемого к перекладке из прямого участка: П-510-3-0; то же из наружной нити кривой: КН-150-3-18; то же из внутренней нити кривой: KB-150-4-0. В учетной форме ПУ-2 рельсовая книга с указанием даты перекладки рельсов в графах 10,11,12 заносят данные по вертикальному и боковому износу, смятию и провисанию концов переложенных рельсов. При этом боковой износ нерабочей грани показывается знаменателем дроби. 4.10. Переложенные с переменой рабочего канта старогодные рельсы в учетной форме АГУ-4 паспорт дистанции пути, в рельсошпалобалластных картах обозначаются подчеркиванием строки "Тип рельсов" сплошной коричневой полосой при замене обеих рельсовых нитей и пунктирной - при замене одной нити. Пропущенный тоннаж по рельсам второй укладки показывается плюсом к тоннажу первой укладки (500+45). При этом в строку "Тоннаж" для переложенных с переменой рабочего канта рельсов заносится максимальная величина тоннажа, если ее значение по рельсам наружной и внутренней нитей в кривых или левой и правой нитей в прямых различна. 4.11. Профильная шлифовка рельсов в пути, выполняемая РШП, отображается в графе "Ремонт отчетного года" таблице 5 АГУ-4 двумя волнистыми линиями, а шлифовка поверхности катания рельсов - одной волнистой линией. 4.12. Данные по учету рельсов, уложенных в путь после ремонта в стационарных условиях РСП с профильной шлифовкой, фрезеровкой или строжкой заносятся в рельсовую книгу формы ПУ-2 с обозначением вида ремонта буквами Ф - фрезеровка, С - строжка, ШС - шлифовка в стационаре. 5. Требования безопасности 5.1. При выполнении всех видов работ со старогоднымн рельсами должны соблюдаться Правила технической эксплуатации железных дорог Российской Федерации, Инструкция по сигнализации на железных дорогах Российской Федерации, Инструкция по движению поездов и маневровой работе на железных дорогах Российской Федерации, Инструкция по обеспечению безопасности движения поездов при производстве путевых работ, Правила и технология выполнения основных работ при текущем содержании пути, Правила по охране труда при содержании и ремонте железнодорожного пути и сооружений, Инструкция по текущему содержанию железнодорожного пути, Правила безопасности для работников железнодорожного транспорта на электрифицированных участках, Правила техники безопасности и производственной санитарии для рельсосварочных предприятий, Правила технической эксплуатации электроустановок потребителей, Правила техники безопасности и производственной санитарии при производстве погрузочно-разгрузочных работ на железнодорожном транспорте. 5.2. К работам со старогодными рельсами (погрузка, транспортирование, разгрузка, шлифование, резка и сварка рельсов и т.д.) допускается обслуживающий персонал, прошедший медицинское освидетельствование, обучение и ежегодную переаттестацию в квалификационной комиссии на право производства работ. 5.3. Обслуживающий персонал должен быть обеспечен спецодеждой и различными приспособлениями в соответствии с действующими нормами. 6. Правила приемки и комплектации старогодных рельсов 6.1. Приемка старогодных рельсов, подготовленных к отправке на другое предприятие для их использования, должна производиться представителем этого предприятия и работником, комплектовавшим эти рельсы. 6.2. Объем сдаваемой партии старогодных рельсов должен быть согласован с потребителем. С каждой партией принятых и отгруженных потребителю рельсов (сцеп из двух платформ или полувагонов) направляется сертификат на партию отгруженных рельсов формы ПУ-91 (приложение 4). 6.3. Поставляемые с баз ПМС и ПЧ рельсы по согласованию с потребителем могут быть укомплектованы подкладками и стыковыми скреплениями того же типа. 6.4. При поставке старогодных рельсов, не отвечающих требованиям настоящих указании, и без соответствующего оформления приемки, потребитель обязан предъявить рекламацию предприятию, отгрузившему рельсы. 7. Указания по эксплуатации (использованию) старогодных рельсов 7.1. При повторной укладке в путь старогодных рельсов маркировка, нанесенная на шейке со стороны рабочей грани, должна быть обращена внутрь колеи. 7.2. Старогодные рельсы всех групп годности, предназначенные для одиночной замены дефектных и пополнения покилометрового запаса, по типу, длине и износу должны соответствовать рельсам, лежащим в пути, для замены которых они предназначены. 7.3. На рельсах покилометрового запаса дополнительно к установленной маркировке на поверхности катания головки указывается тип рельсов (только цифры), длина в метрах и высота в миллиметрах за зоной болтовых отверстий. 8. Методы контроля 8.1. Величина наработки тоннажа определяется но данным формы АГУ-4 на начало года изъятия рельсов из пути. 8.2. Величины вертикального и бокового износов рельсов определяют штангенциркулем "Путеец" как разность размеров нового и старогодного рельса. 8.3. Местные деформации в виде седловин, смятий, забоин и искривлении определяют измерением просвета с помощью щупов между поверхностью катания головки рельсов и металлической линейкой длиной 1 м. 8.4. Волнообразный износ рельсов определяется по записи на ленте рельсоизмерительной тележкой РИТ или при их отсутствии - измерением просвета с помощью щупов между линейкой, прикладываемой вдоль середины головки рельса, и головкой рельса, или измерительным устройством, имеющемся на РШП. Приложение 1 Дефектная позвенная ведомость результатов осмотра старогодных рельсов (дата натурного обследования)
Приложение 2 Дефектная ведомость результатов осмотра старогодных рельсовых плетей
Приложение 3 Форма ПУ-81 Утверждена МПС в 2000 г. __________________________________________ ж.д. _____________________________________ дист. пути Акт * о состоянии старогодных материалов верхнего строения пути " ____ " __________________________ г. мы, нижеподписавшиеся: начальник дистанции пути ________________________________________________, дорожный мастер линейного участка при участии бригадира пути линейного отделения _____________________________________, оператора дефектоскопа _____________________ и представителя ПМС __________________ ___________________________________ произвели осмотр старогодных материалов верхнего строения пути, подлежащих снятию с _____________________ км____________________ пути участка __________________________________________________________________________ (ненужное зачеркнуть) при производстве _________________________________________________________________ _________________________________________________________________________________ (указать вид работ) По техническому состоянию материалы отнесены к следующим группам годности: 1. Рельсы (шт.)
Всего ___________________________ шт. Протяжение ___________________________ м пути Перед сменой рельсы проверены дефектоскопом _____________________________________ г. Места с выявленными дефектами отмечены на рельсах крестом и кодом дефекта. Все рельсы замаркированы согласно их состоянию номером группы. На рельсах типа Р50 и тяжелее I и II групп годности указан продушенный тоннаж (с округлением до 10 млн.т) и грузонапряженность участка (с округлением до 5 млн.ткм бр./км в год).все термоупрочненные рельсы замаркированы буквой У. _______________________________________ *Акт составляется и двух, а при работах ПМС - в трех экземплярах (для ПД, ПЧ, ПМС)
II. Другие материалы верхнего строения пути (шт.)
III. Старогодные материалы предназначаются для отправки на базу ПМС _________________________________ ст. _____________________________ ж.д. Начальник дистанции пути _____________________ Дорожный мастер линейного участка ____________ Представитель ПМС __________________________ Приложение 4 МПС ___________________________ (железная дорога) ___________________________ (наим. предприятия) СЕРТИФИКАТ на партию отгруженных рельсов 1. Тип рельсов ____________________________________________________________________ 2. Длина рельсов __________________________________________________________________ 3. Рельсы: новые, старогодные ______________________________________________________ 4. Группа годности (разбивка по группам и объему) ____________________________________ 5. Вид выполненного ремонта рельсов _______________________________________________ 6. Масса рельсов __________________________________________________________________ 7. Номера вагонов, в которые отгружены рельсы _______________________________________ 8. Наименование и адрес получателя рельсов __________________________________________ _________________________________________________________________________________ 9. Дата отгрузки __________________________________________________________________ Руководитель предприятия ___________________________________________ Примечания: 1. Сертификат составляется на каждую партию рельсов в 2-х экз., Один из которых выдается получателю. 2. В случае претензии получатель рельсов должен представить сертификат.
//////////////////////////
|
|
|
