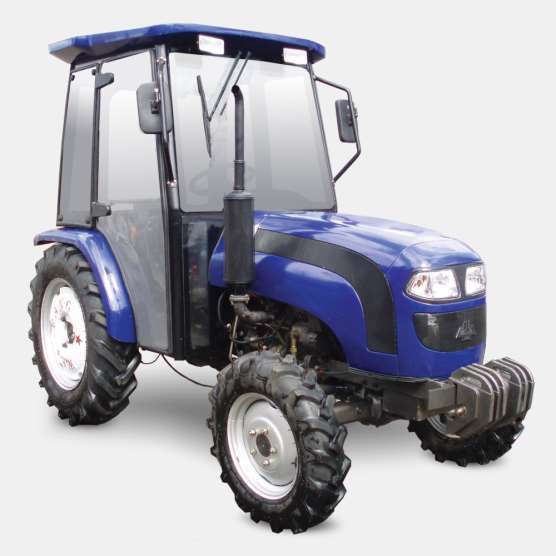

ТРАКТОР «DW 350- 354» - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Предисловие

Трактора DW 354 оснащены четырех цилиндровым дизельным двигателем, который обладает большой мощностью, небольшой вибрацией, а также низким уровнем рабочего шума. При разработке данных моделей тракторов конструкторы уделили особое внимание вопросам комфорта и удобства управления машиной. Для выхода на международный рынок, были спроектированы и разработаны такие дополнительные опции как гидроусилитель руля, коробка передач (4+1) х 2, двухдисковое сцепление, более комфортное сиденье и т.д.

Модельный ряд тракторов DW обладает целым рядом преимуществ: экономичное потребление топлива, легкость в эксплуатации и простоту в уходе, современный дизайн, компактную конструкцию. Трактор имеет восемь передних передач и две задние, диапазон скоростей от 1,84 до 29,83 км/час. Трактор способен выполнять практически все сельскохозяйственные работы: вспашка, боронование, посев, культивация, посадка и уборка картофеля, покос, транспортировка и многое другое. Этот трактор идеален для малых и средних фермерских хозяйств. Кроме того трактор можно комплектоваться фронтальным и экскаваторным погрузчиком, лопатой-отвалом и подметальной щеткой, что превращает его в незаменимого помощника в коммунальном хозяйстве. Владелец трактора должен тщательно изучить руководство перед введением трактора в работу. Руководство касается базовой модели. Реальная модель может иметь несовпадения с руководством. В этом случае обращайтесь к нам. Ваши рекомендации могут быть учтены в новой редакции.

Содержание

Правила безопасности при эксплуатации трактора. 4
Технические характеристики. 7
Обкатка трактора. 10
Механизмы управления трактора и основные компоненты. 12
Эксплуатация и техобслуживание система смазки. 15
Эксплуатация топливной аппаратуры. 16
Эксплуатация системы охлаждения. 16
Порядок проведения планового технического обслуживания. 17

Техническое обслуживание при эксплуатации зимой. 19

10.Техническое обслуживание при долговременном хранении трактора. 19 11.Управление и вождение трактора. 20

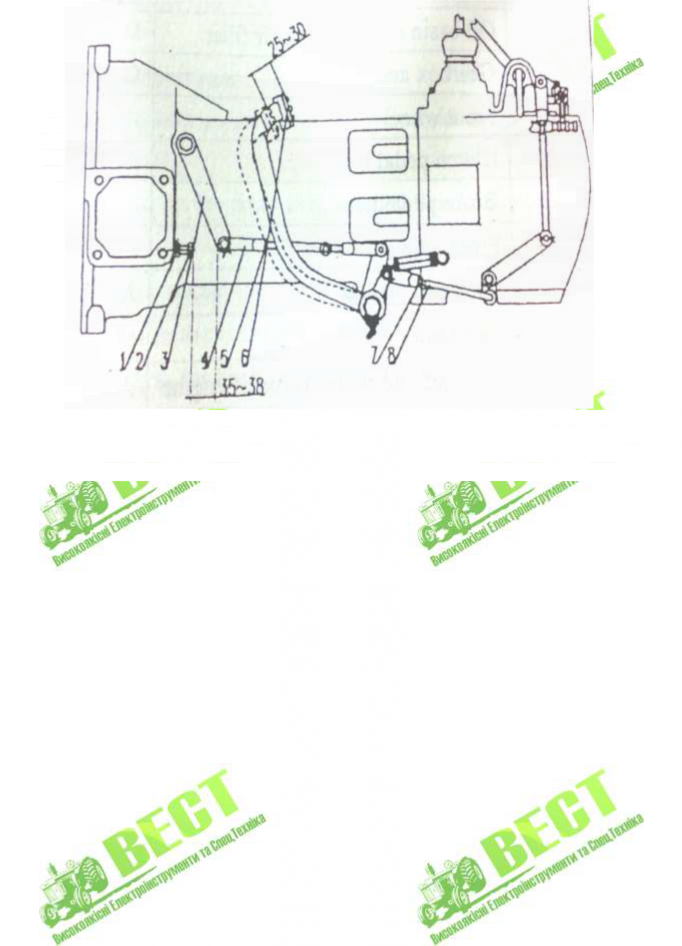

.Сцепления. 21

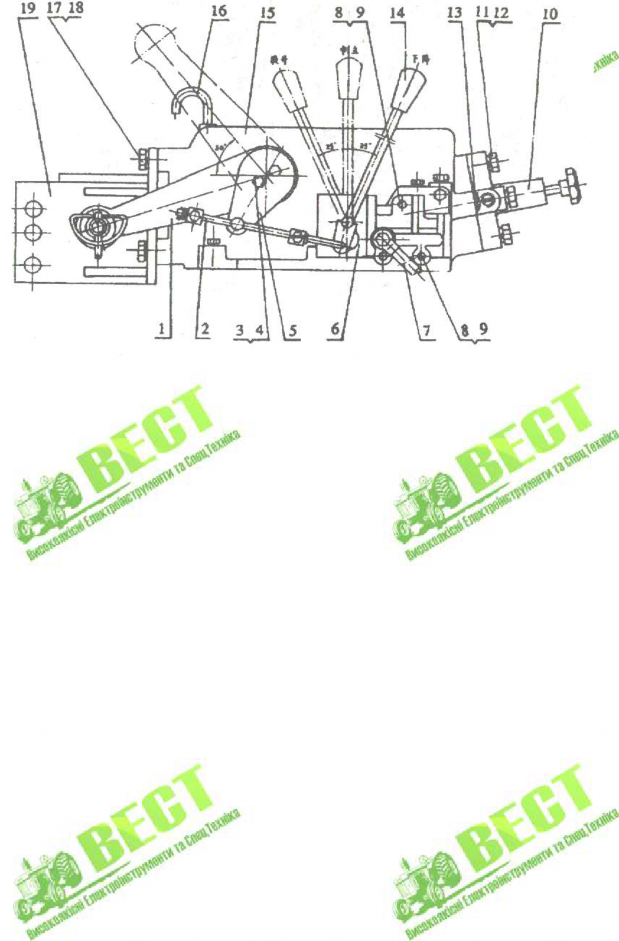

.Коробка переключения передач. 22
.Использование вала отбора мощности(ВОМ). 23

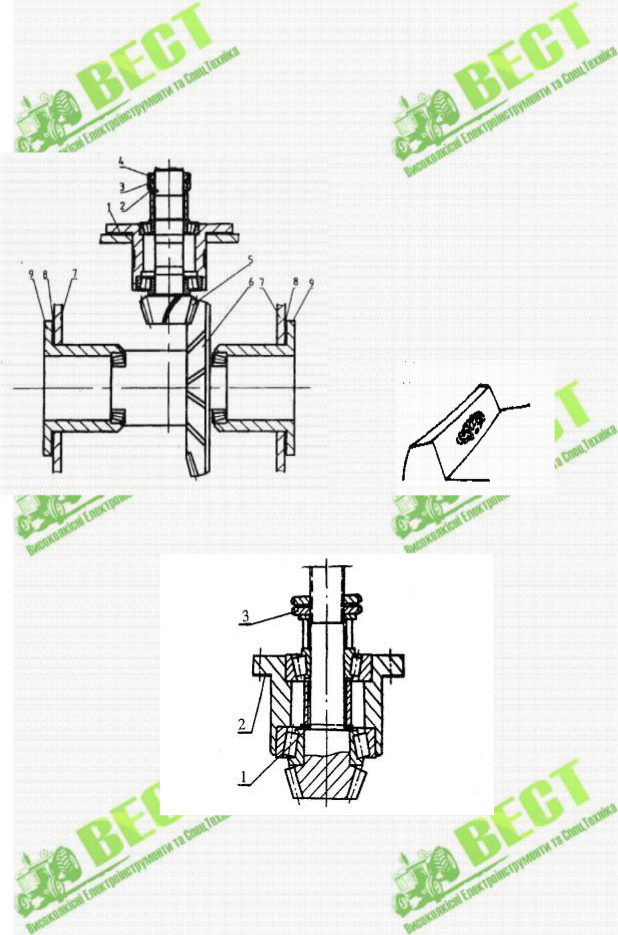

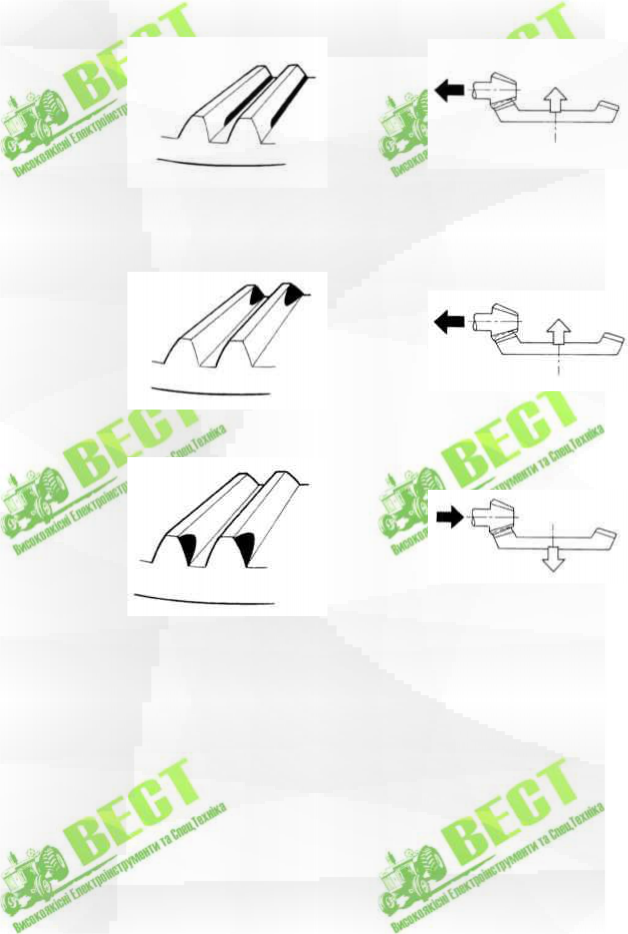

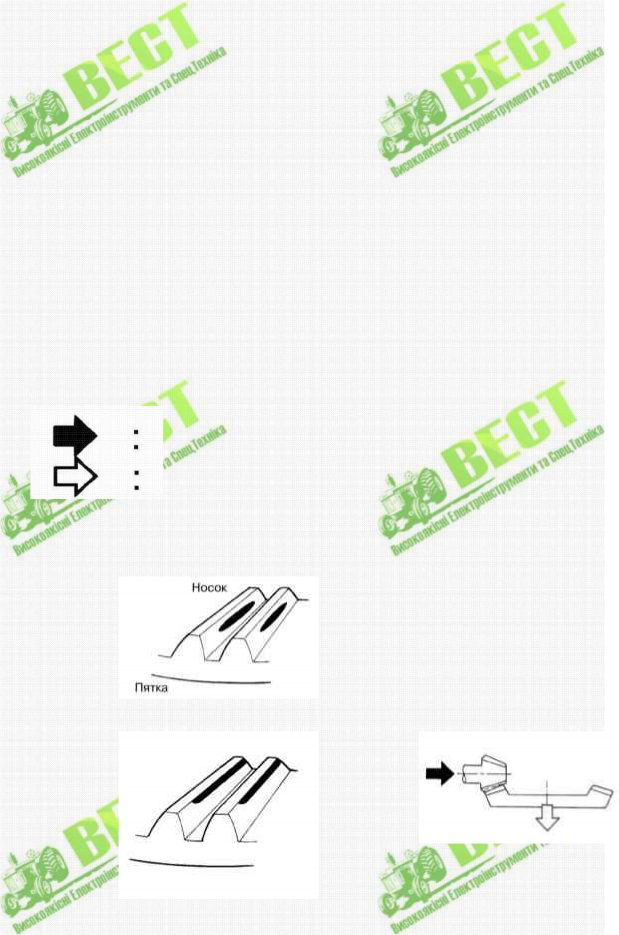

.Регулировка главной передачи заднего моста. 24

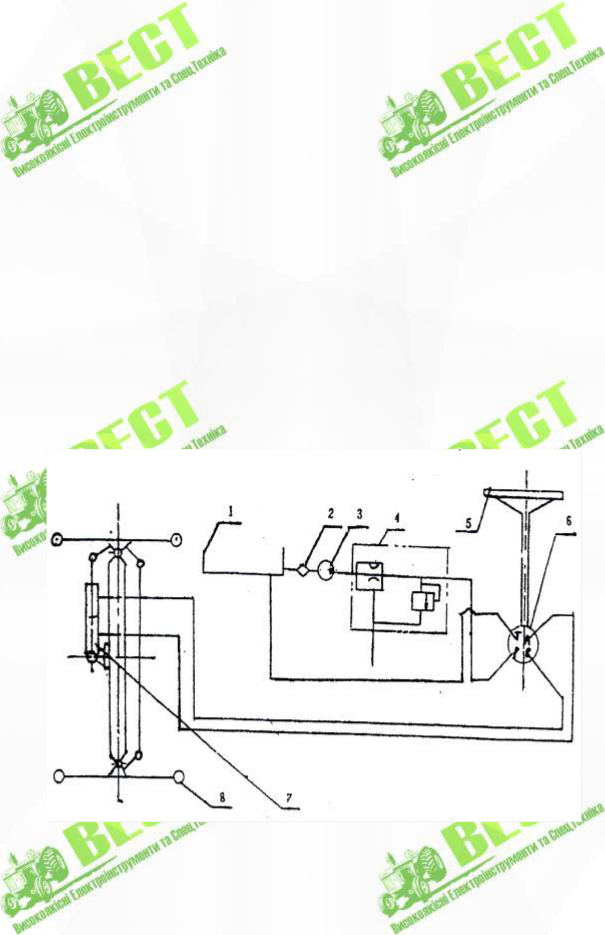

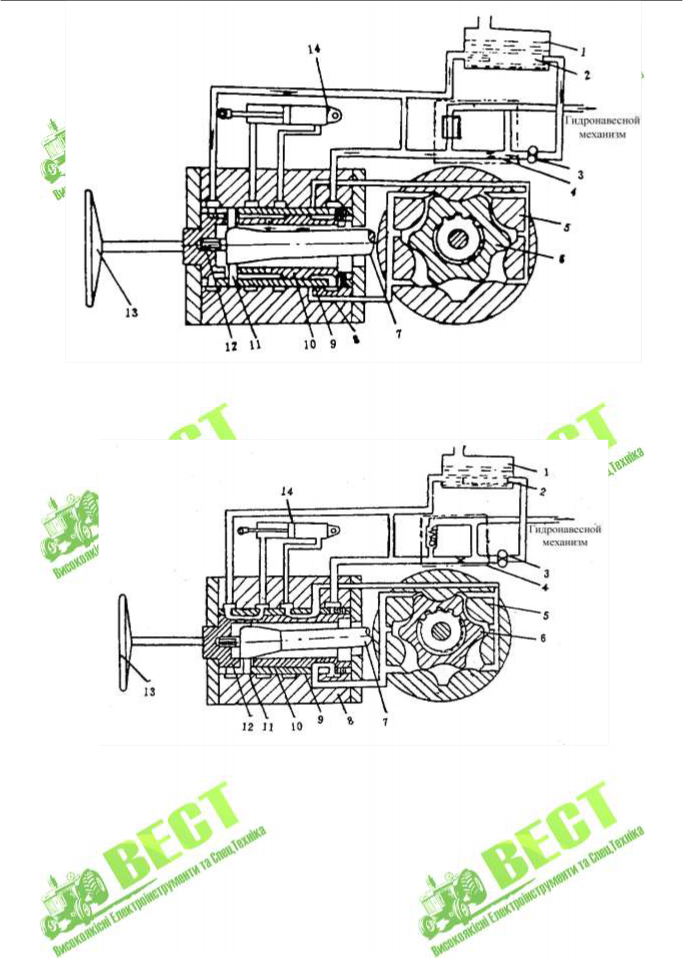

.Рулевой механизм с гидравлическим усилителем. 27
.Тормозная система. 28

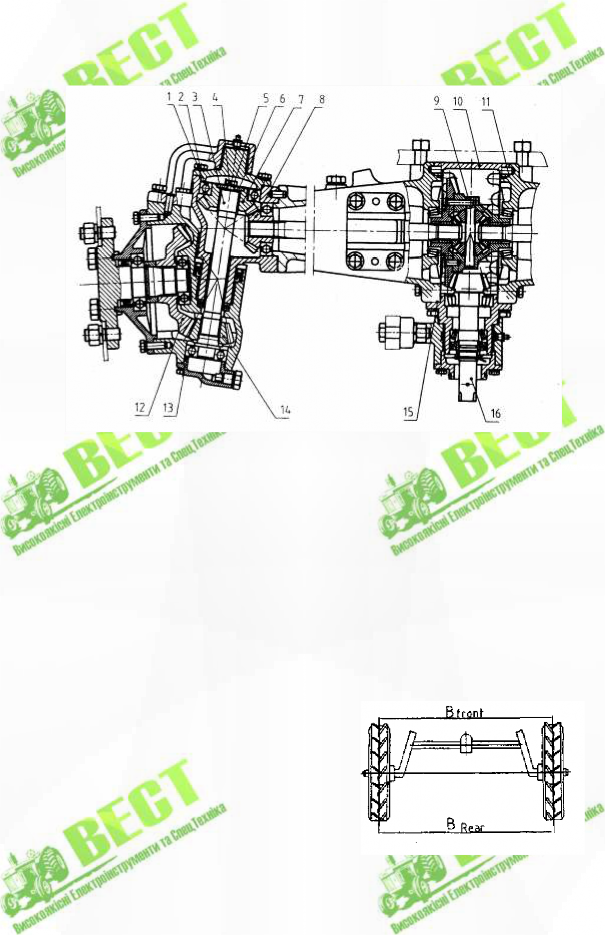

.Передняя ось. 29

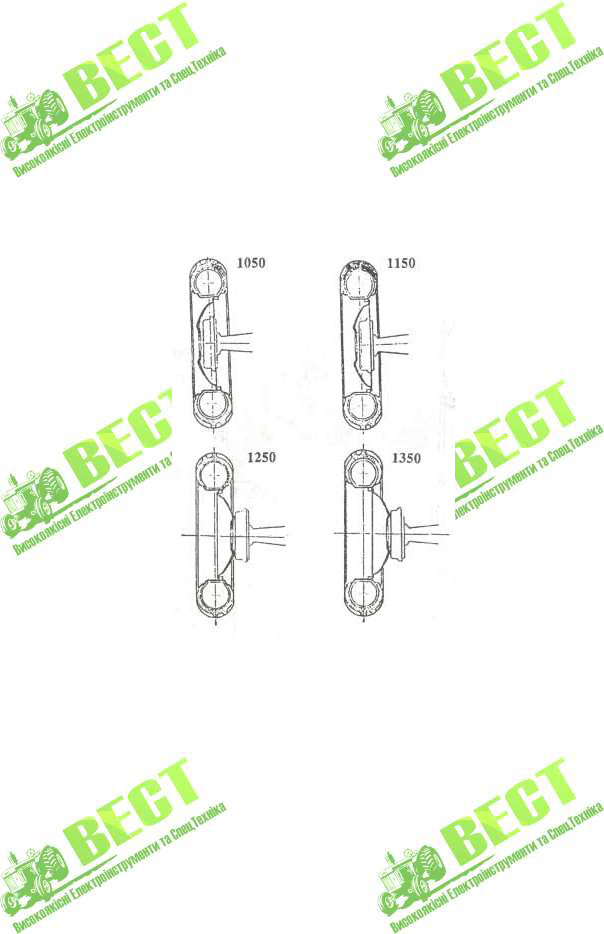

.Колеса, настройка колесной базы. 30

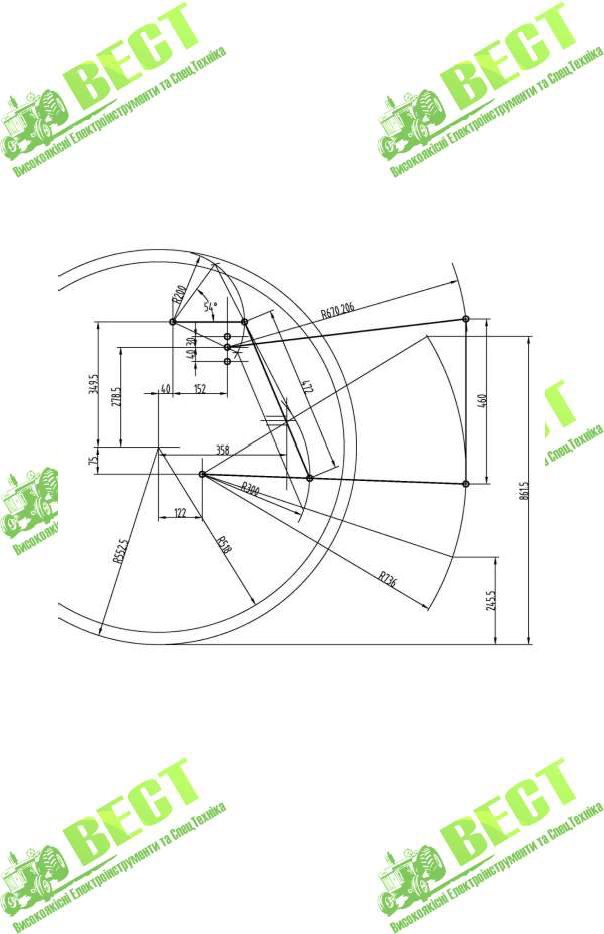

.Гидравлический подъемник. 31
.Кинематическая схема DW354 35
.Неисправности и методы их устранения 36.

3

1.Правила безопасности при эксплуатации трактора.

Трактора торговой марки DW предназначены для сельскохозяйственных и коммунальных работ. Допускается их использование только с оригинальными орудиями, приобретенными у официальных дилеров компании ООО НПП «Спецавтоматика». Использование трактора с другим навесным оборудованием снимает с производителя всю ответственность в отношении качества данного товара. Всю ответственность за последствия, возникшие из-за неверного использования машины, несет владелец трактора.

Следование правилам эксплуатации трактора, ухода за ним и ремонта, которые приведены в данном руководстве по использованию – это основной элемент правильного использования трактора, который представлен производителем.

Использовать, обслуживать и ремонтировать трактор должны люди, заблаговременно подготовленные и ознакомленные с правилами безопасности. Пользователи трактора всегда ответственны за общую безопасность и правила предотвращения несчастных случаев, а также правила вождения на общественных и открытых дорогах.

Любое произвольное изменение конструкции трактора освобождает производителя от ответственности за любое повреждение или ущерб от этих изменений.

Производитель не будут нести ответственность за повреждения, которые вызваны запчастями, произведенными не производителем трактора, включая те, которые были произведены производителем, но были восстановлены и повторно использовались для ремонта трактора.

Предупреждение.

Внимательно изучите руководство по эксплуатации перед началом работы. Строго следуйте правилам безопасности, чтобы уберечь себя и рядом находящихся людей от травм.

Предупреждение:

При проведении технического обслуживания и ремонта, используйте только оригинальными запчастями приобретенными у официальных представителей компании ООО НПП

«Спецавтоматика», 8(0562) 344-555.

Целью данного руководства является ознакомление владельца трактора с правильным управлением и обслуживанием трактора. Помните, что время, потраченное на уход за трактором, продлит его ресурс. Обратите особое внимание на инструкции, связанные с фильтрацией топлива, уходом за воздухоочистителем и смазкой. Помните, что плохо очищенное топливо вызывает износ топливной системы, а нерегулярный уход за воздухоочистителем приводит к преждевременному износу цилиндропоршневой группы двигателя. Пожалуйста, следите за тем, чтобы моторное масло менялось после каждых 1000 рабочих часов, но не реже, чем раз в год.

Общие меры предосторожности.
- Трактора DW спроектированы с учетом Вашей безопасности. Однако, ничто не заменит предосторожность и внимание в предотвращении несчастных случаев.
- Прочтите это руководство внимательно перед использованием и обслуживанием трактора.
- Помните, что трактор был спроектирован и произведен исключительно для сельскохозяйственных и коммунальных операций. Использование трактора в других целях, возможно только после согласования с производителем.
- Не работайте в свободной одежде, которая может застрять в движущихся частях. Проверяйте, чтобы все вращающиеся части, связанные с выходным валом, были должным образом закрыты.
- Трактором должны управлять люди, которые обучены его управлению и техническому обслуживанию.
- Не пытайтесь повышать скорость вращения коленчатого вала двигателя до максимума путем изменения настроек системы подачи топлива.
- Не изменяйте регулировки сменного клапана давления различных гидравлических схем, гидравлического подъема и клапанов на дистанционном управлении.
- Не управляйте трактором, если вы плохо себя чувствуете, в этом случае немедленно прекратите работу.

  Меры предосторожности при пуске двигателя.
- Перед тем, как произвести пуск двигателя, проверьте, чтобы стояночный тормоз был включен, коробка передач и механизм отбора мощности должны находится в нейтральном положении.
- Перед тем, как завести двигатель, убедитесь, что все навесное оборудование опущено на землю.
- Убедитесь пред тем, как завести двигатель, что все предохранительные элементы правильно установлены на вашем тракторе.
- Не пытайтесь завести двигатель трактора или управлять им до того, как вы сядете на место водителя.
- Не производите пуск двигателя в замкнутом пространстве без достаточной вентиляции; выхлопные газы вредны для здоровья и могут привести к смерти.

  Управление трактором.
- Выбирайте для работы наиболее подходящую ширину колеи колес, всегда следите за устойчивостью трактора.
- Отпускайте педаль сцепления постепенно: резкое включение, особенно если сцепление отпущено на ухабистой поверхности, в яме или на грязной почве, или движение по крутому спуску, может привести к опасному раскачиванию трактора. Немедленно выжмите педаль сцепления, если передние колеса оторвались от земли.
- При спуске с холма держите передачу включенной. Никогда не выжимайте сцепление и не управляйте трактором на нейтральной передаче.
- Во время движения, водитель должен правильно сидеть на водительском месте.
- Не запрыгивайте на движущийся трактор.
- Всегда нажимайте на педаль тормоза аккуратно.
- Не поворачивайте на высокой скорости.
- Всегда управляйте трактором на безопасной скорости в зависимости от обрабатываемой поверхности. Когда работаете на ухабистой почве, используйте соответствующие предостережения для обеспечения устойчивости.
- Когда работаете на наклонной поверхности, например на склоне холма, работайте на умеренной скорости, замедляйте трактор, особенно когда поворачиваете.
- Двигайтесь с максимальной осторожностью, когда вы едете вплотную к краю канавы или насыпи.
- Перевозка пассажиров запрещена.
- Двигаясь по дорогам общего пользования, соблюдайте правила дорожного движения.
- Проверяйте настройки педали тормоза и сцепления.
- Когда двигаетесь по дороге, нажимайте на педали тормоза вместе, используя защелку. Нажатие несоединенных педалей может привести к заносу трактора. Кроме того, избегайте перегрева тормозов.

  Буксировка и перевозка.
- Для поддержания устойчивости трактора при работе, правильно отрегулируйте буксировочное устройство прицепа или прицепного оборудования.
- Для вашей безопасности, не транспортируйте прицеп без автономной тормозной системы.
- Когда буксируете тяжелый груз, необходимо ехать медленно.
- Во время буксировки прицепа всегда используйте специальное прицепное устройство трактора.
- Когда буксируете, никогда не проходите поворот дороги с блокированным дифференциалом, так как Вы можете не справится с управлением трактора, а также может быть поврежден задний мост.

  5

  Использование навесного оборудования и механизмов.
- Не присоединяйте к трактору оборудование, рассчитанное на более мощную технику.
- Никогда не становитесь между трактором и навесным оборудованием для осуществления регулировок навесного или сцепного устройства, когда трактор сдает назад.
- Никогда не включайте вал отбора мощности, подсоединенный к действующему механизму, пока не убедитесь, что отсутствуют посторонние люди и предметы в зоне действия данного механизма.

Остановка трактора.

Никогда не оставляйте навесное оборудование в поднятом положении, в то время, когда трактор стоит длительное время, опустите навесное оборудование перед выключением двигателя.
После завершения работы на тракторе, убедитесь, что переместили рычаг переключение передачи в нейтральное положение, отключили вал отбора мощности, включили стояночный тормоз в рабочее положение, потянув его ручку, и остановили работу двигателя. Кроме того, оставляя трактор без присмотра, всегда забирайте ключ зажигания.
При парковке, выберите ровный участок местности, включите передачу и ручной тормоз. В случае стоянки на склоне, кроме стояночного тормоза, включите первую переднюю передачу, если стоите в гору, или первую заднюю передачу, если, стоите передом вниз. Для большей безопасности, также используйте специальные противооткатывающие башмаки. Не забудьте сделать тоже самое, если, паркуете ваш трактор с прицепом.

Обслуживание трактора.
Если закипела охлаждающая жидкость (вода) в системе охлаждения дайте двигателю проработать на холостых оборотах и достаточно остыть перед тем, как открывать крышку радиатора. После того, как двигатель выключен в течение некоторого времени, медленно проверните крышку, чтобы стравить давления перед тем, как открыть ее полностью.
Отсоедините минусовой кабель аккумуляторной батареи перед ремонтом или снятием любого из электрических узлов трактора.
Перед разъединением любой гидравлической линии или шланга, убедитесь, что система не находится под давлением.
Масло гидравлической системы может выбегать под давлением, что может причинить серьезную травму. Поэтому, ища или устраняя утечку масла, убедитесь, что используете соответствующие средства предохранения, как например щитки, защитные очки и перчатки.
Перед осмотром, чисткой, ремонтом или обслуживанием трактора или любого другого вмонтированного или навесного оборудования, убедитесь, что двигатель остановлен, передача находится в нейтральном положении, тормоз заблокирован, вал отбора мощности расцеплен и все другие двигающиеся части зафиксированы.
Не ремонтируйте шины, без соответствующего инструмента и необходимого опыта. Любая неправильная установка шины может, серьезно вас травмировать. Если существуют любые сомнения, обратитесь к компетентным особам.
Не наполняйте топливный бак полностью, когда собираетесь работать в жаркую солнечную погоду, так как топливо может увеличиваться в объеме и вытекать. В таком случае, немедленно вытрите любое топливные потеки.

Горючее трактора взрывоопасное. Никогда не заправляйте трактор, в то время, когда двигатель работает, или еще горячий, возле открытого пламени или во время курения.

2.Технические характеристики.

Модель				DW354
Тип сцепления				Сухое пружинное.
Колесная формула				4×4 колесный
О с н о в н ы е п а р а м е т р ы	Габ ари	Длина(при нижнем положении навески)		3270
		Ширина		1450
	тны
		В ы с о т а	До верха выхлопной трубы	1800
	е
	раз
			Полная	2300
	мер
	ы,
	мм
	Колесная база, мм			1830
	Колея, мм			Спереди	1230
				Сзади	1240
	Клиренс, мм			300
	Радиус разворота, м			С тормозом на 1 колесо	2,8
				Без тормоза	3,22
	Вес трактора, кг			1130
	Противовесы, кг			Передний	60
				Задний	140
	Тяговое усилие, Н			Мокрая земля	6000
				Сухая земля	6500
	Потребление топлива при отборе мощности от ВОМ, гр./кВт ч.			≤365
	Расчетная скорость, км/ч			Вперед	1.96, 2.99, 4.68, 6.45, 9.5, 13.79, 21.64, 29.83
				Назад	2.58, 11.91
	Д	Модель		4L22BT
		Тип двигателя		4-тактный дизельный с вертикальным рядным расположением цилиндров с водяным охлаждением
		Количество цилиндров		4
		Диаметр цилиндра, мм		85
	ви
		Ход поршня, мм		95
	га
		Объем двигателя, см3		2156
	те
		Степень сжатия		1:20
	ль
		Подача топлива		Непосредственный впрыск
		Номинальная мощность/обороты, кВт(л.с.) / об./мин		25,8(35)/2400
		Максимальный крутящий момент, Нм		119
		Обороты при максимальном		≤1800

		крутящем моменте, об.
		Расход топлива гр/кВт/ч	≤257
		Расход масла гр/кВт/ч	≤2.04
		Объем масла, заливаемого в двигатель,л	6
	Передаточное число конечной передачи		Коническая передача со спиральными зубьями.
	Конечная передача		Прямозубая цилиндрическая шестерня наружного зацепления.
	Дифференциал		Конические сателлиты
	Блокировка дифференциала		Блокировка задних колес
	Объем масла, заливаемого в КПП, л		11
Ш и н	Передние колеса		Схождение, мм	4-8
	Передние колеса		Развал, º	3,5
	Рулевое управление		С гидроусилителем
ы	Рулевое управление		С гидроусилителем
,	Тормозная система		Барабанные тормоза
р	Передние колеса		Размер	6,5х16
у	Передние колеса		Давление, кПа	157-196
л			Давление, кПа	157-196
л	Задние колеса		Размер	11,2х24
е			Размер	11,2х24
е			Давление, кПа	117.6-137
в
о
е
у
п
р
а
в
л
е
н
и
е
,
т
о
р
м
о
з
н
а
я
с
и
с
т
е
м
а
Г	Насос масляный.		шестеренчатый насос

и Максимальная производительность, л/мин д

р Давление открытия клапана избыточного

23,8

а давления МПа 13,5

в Максимально. поднимаемый Вес, Н ≥4950 л

и ч е с к а я

Время подъема, с ≤3

с и с т е м а

Высота над землей 430

Сцепное устройство

Вал отбора мощности.

Диаметр пальца сцепного

устройства, мм 20

Обороты 540/1000

Тип и размеры ВОМ шестишлицевой, диаметр ф35, 6 шлицов

Направление вращения (Вид на

трактор сзади) по часовой стрелке

Сеть электропитания 12В, минус на корпусе. Модель стартера JK430G

Модель аккумулятора 6-QA-90

Лампы ближнего света 45/40Вт

Индикатор температуры 40-80-100℃

Диапазон

измерени й приборов

Датчик давления масла 0-0.7МПа

Датчик давления воздуха 0-1МПа Амперметр -20A-0-+20A

Модель коробки предохранителей BX505A

Регулятор напряжения JFT149

Замок зажигания JK406

Задняя лампа доп. освещения. 35Вт

Реле поворотов SG123B

Выключатель сигнала поворота JK812-1

	Свеча накала	5 – 12 – 65
	Лампа сигнала поворота	8Вт
	Стоп сигнал и поворот	20Вт/5Вт
Объем тех. жидко стей	Объем системы охлаждения, л	10
	Объем топливного бака, л	21
	Объем масла, заливаемого в двигатель.	6
	Объем масла, заливаемый в КПП и задний мост, л	20
	Объем масла, заливаемого в передний мост, л	4,5

3.Обкатка трактора.

Долговечность трактора во многом зависит от того, как проведен начальный период его эксплуатации - обкатка, во время которой происходит притирка всех трущихся деталей трактора и их подготовка к нормальной работе.

Обкатка двигателя без нагрузки.

Пожалуйста, внимательно прочитайте руководство по эксплуатации перед пуском двигателя.
После пуска, позвольте двигателю поработать на средних или низких оборотах, а затем постепенно увеличьте обороты, до повышения температуры воды и масла. Также избегайте работы двигателя на высоких оборотах сразу после пуска. Проверьте, есть ли любая утечка воды, масла или воздуха, работают ли все приборы и индикаторы, пока двигатель прогревается.
После прогрева дайте двигателю поработать в течение 5 минут на максимальных оборотах и понаблюдайте за поведением двигателя. Для полной обкатки двигателя без нагрузки нужно около 20

30 минут.

Обкатка трактора без нагрузки.

Выведите трактор с места стоянки согласно набору правил, предложенных в этом руководстве пользователя.
Перемещайтесь на каждой передней и задней передаче в течение получаса соответственно. Выполняйте повороты на средних и низких скоростях, должным образом используйте правый или левый тормоз в соответствии с направлением поворота, попытайтесь выполнить резкое торможение, когда едете на VII или VIII передаче с ограниченной подачей горючей смеси. (Подключите передний мост, если у вас полноприводная модель.)
Включите вал отбора мощности, выполняйте подъем/опускание гидравлического подъемника. Данную операцию необходимо выполнять 20-30 минут.

.Обкатка трактора с нагрузкой.

Нагрузка должна добавляться от легкой к тяжелой и передачи переключаются постепенно от пониженной к повышенной. В то же время неоднократно выполняйте повороты. Общий период времени для обкатки с нагрузкой составляет около 50 часов. Режимы обкатки указаны в таблице:

Этапы обкатки	Нагрузка (кг. )	Время обкатки для каждой передачи, ч						Общее время этапа, ч
Этапы обкатки	Нагрузка (кг. )	III	IV	V	VI	VII	VII	Общее время этапа, ч
1	130	2	2	4	4	4	4	20
2	250	2	2	5	5			14
3	400	2	2	6	6			16

Обратите внимание:

Подключайте передний мост для обкатки на всех передачах кроме VIII,

Обкатка гидравлической системы навесного механизма трактора с нагрузкой должна быть проведена с навесной с/х машиной перед обкаткой трансмиссии. Произведите подъем как минимум 20 раз, в то время как двигатель работает на средних оборотах.
Если описанные выше условия обкатки не могут быть выполнены, выполняете действие с легкой нагрузкой в качестве замены: например мелкая вспашка на ровной почве с низким коэффициентом сопротивлением.
Наблюдайте за рабочим состоянием всех частей и компонентов на каждом этапе обкатки. Если было обнаружено любое отклонение от нормальной работы – необходимо незамедлительно устраните дефект. Во время обкатки коробки передач, вал отбора мощности должен быть в положении "ВЫКЛЮЧЕН".

Работы после обкатки.

Подымите трактор так, что бы заднее колесо не касалось земли(если это полноприводный трактор, также подымите переднюю часть трактора так, что бы одно переднее колесо на той же стороне не касалось земли и подключите передний мост); запустите двигатель на малых оборотах, включите 1 передачу на 2 минуты, и тем временем проработайте гидравлическим подъемником. Затем остановите двигатель, слейте отработанное масло, пока механизмы все еще горячие, залейте новое масло.
Слейте моторное масло из поддона картера двигателя, пока двигатель все еще горячий, добавьте немного чистого моторного масла, чтобы промыть начисто поддон, замените масляный и топливный фильтрующий элемент, а затем наполните двигатель новым моторным маслом.
Очистите фильтрующий элемент воздушного фильтра и замените масло в поддоне воздухоочистителя новое масло. Топливный фильтр промывается в чистом месте.
- Закройте кран топливного фильтра. Снимите топливный фильтр и извлеките фильтрующий элемент, установите новый фильтрующий элемент. Запрещается заводить двигатель если снят топливный фильтр.
Очистка воздушного фильтра. Снимите масляный поддон воздушного фильтра. Очистите масляный поддон и фильтрующий элемент дизельным топливом. Залейте новое масло в поддон воздушного фильтра.
Слейте охлаждающую жидкость, промойте систему охлаждения смягченной водой.
Проверьте все крепления, подтяните если необходимо.
Проверьте схождение передних колес, свободный ход педалей тормоза и сцепления, отрегулируйте, если необходимо.
Произведите смазку пресс-масленкой для всех предусмотренных для этого мест.

4.Механизмы управления трактора и основные компоненты.

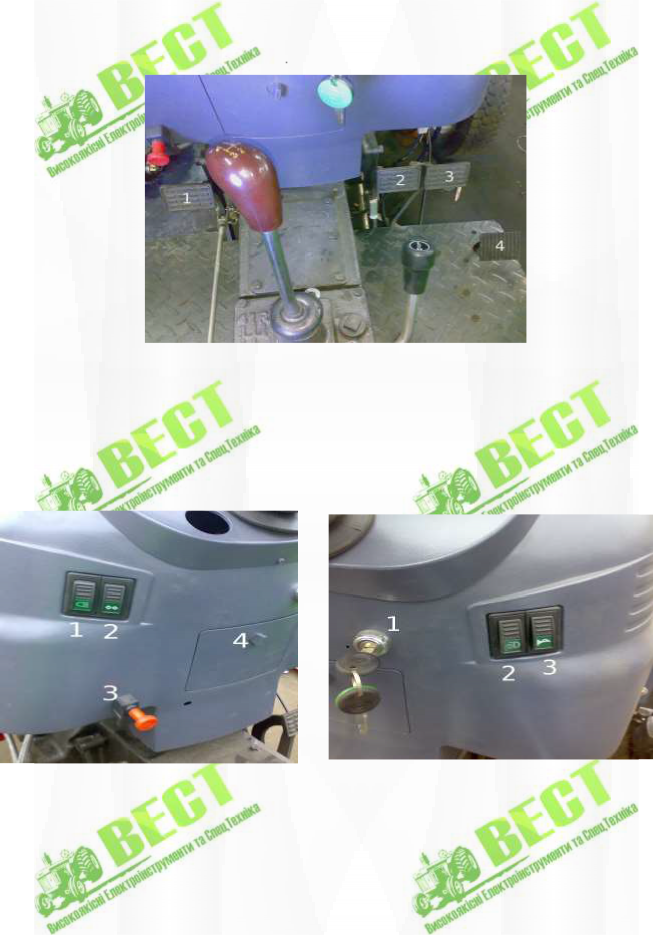

Педальный узел.

Педаль

сцепления.
Левая педаль тормоза.
Правая педаль тормоза.
Педаль акселератора.

Панель приборов.

Левый ряд элементов панели приборов
1. Переключатель Ближнего/дальнего света.
2. Включатель поворотов.
3. Рычаг остановки двигателя.
4. Крышка блока предохранителей.

Правый ряд элементов панели приборов

Замок зажигания.
Кнопка включения света.
Кнопка сигнала.

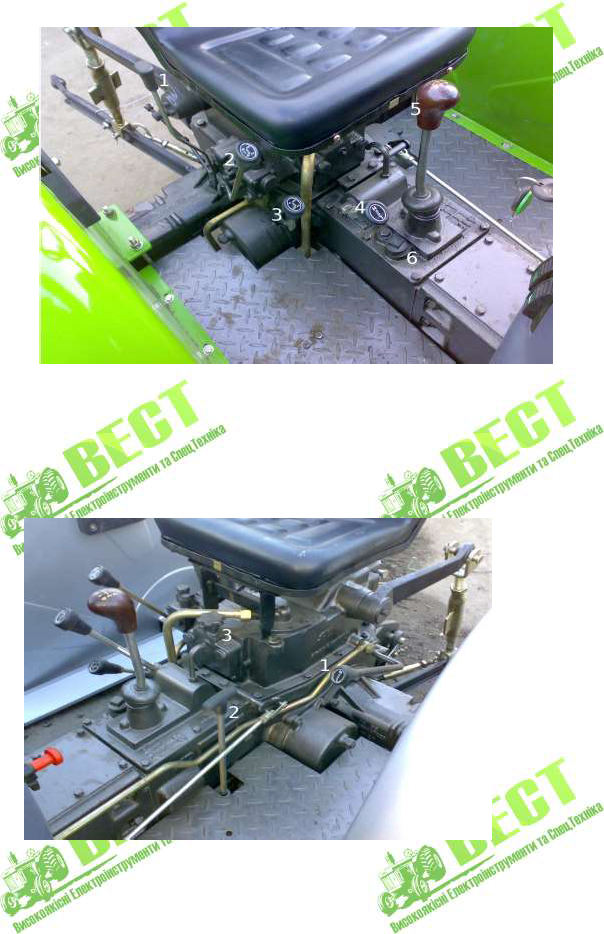

Рычаги управления справа от сиденья.

иала.

Рычаг включения ВОМ.
Рычаг переключения повышенной/пониженной передачи.
Рычаг переключения КПП.
Щуп уровня масла в КПП, заливная горловина.

Рычаги управления слева от сиденья.

1.Рычаг переключения скорости оборотов ВОМ. 2.Рычаг подключения / отключения переднего моста. 3.Гидравлический клапан.

Ры чаг гид рор асп ред ели тел я.
Ры чаг бло кир овк и диф фер енц

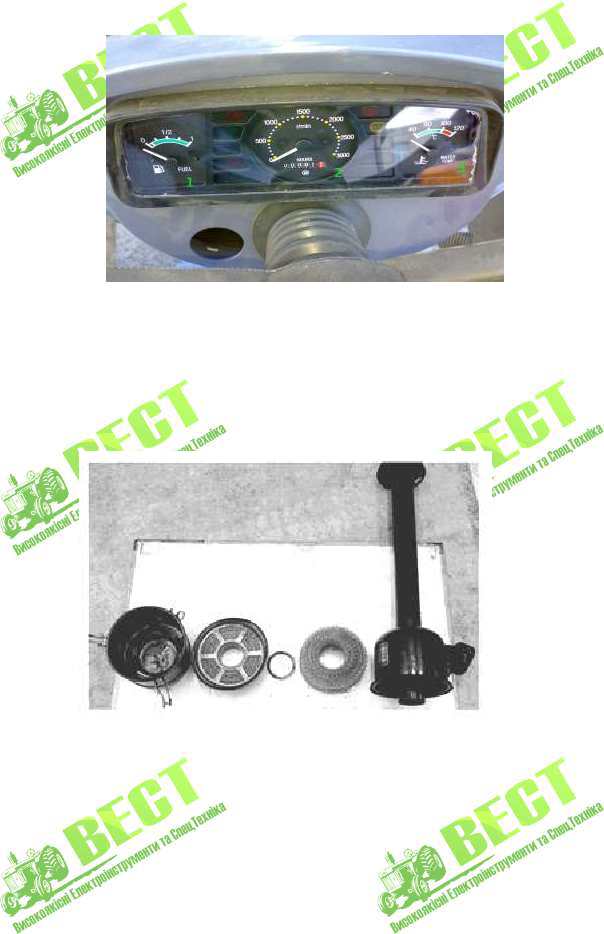

Панель приборов

Указатель уровня топлива.
Тахометр и счётчик моточасов.
Указатель температуры охлаждающей жидкости.

Воздухоочиститель масляного типа.

Слева направо:

Масляный поддон воздухоочистителя.
Элемент фильтрующий.
Кольцо уплотнительное.
Элемент фильтрующий.

Корпус воздухоочиститель.

5.Эксплуатация и техобслуживание система смазки.

Заливные горловины для масла:

Корпус шестерен ГРМ и крышка головки блока цилиндров. 2 точки.
Верхняя крышка заднего моста. 1 точка.
Верхняя левая и правая часть переднего моста(трактор DW354 ) 2 точки.
Масляный поддон воздухоочистителя. 1 точка.

Места заправки масла пресс-масленкой:
Левая и правая верхняя опора поворотного рычага 2точки.
Передняя и задняя опора маятника передней оси.
Передний и задний шарнир продольной рулевой тяги 2точки
Левый и правы шарнир поперечной рулевой тяги 2 точки.
Вал педали тормоза и вал ручного тормоза 2 точки
Водяной насос двигателя 1 точка.
Передняя левая и правая ступица 2 точки
Вал педали сцепления. 1 точка
Задняя верхняя часть корпуса рулевого механизма без ГУР 1 точка.

Щуп для проверки уровня масла:
Масляный щуп на правой стороне двигателя.
Масляный щуп топливного насоса.
Масляный щуп верхней крышки заднего моста.
Масляный щуп на правом чехле полуоси передней оси(трактор 4х4)

Сливные пробки:
Нижняя правая сторона двигателя.
Левая и правая нижняя часть переднего моста. 3 точки.
Нижняя правая сторона коробки передач. 1 точка
Нижняя сторона заднего моста 1 точка.
Масляный поддон воздухоочистителя. 1 точка

Нижняя сторона масляного бака ГУР. 1 точка.

Рекомендуемые масла

Марка масла двигателя выбираются в зависимости от температуры окружающей среды в вашей местности. По классификации API необходимо использовать масло марки CD, CE или более высокой марки. Масло и его вязкость:

Марки масла по ГОСТ ГОСТ 17479.1-85	Марки масла по классификации SAE	Температура окружающего воздуха, при которой допускается эксплуатация
-	5W50	-30ºС ..+40ºС
4з/10	10W30	-25ºС .. +40ºС
5з/10 или 5з/12	15W30	-17ºС .. +40ºС
6з/10 или 6з/12	20W30	-12ºС .. +40ºС

Масло, рекомендуемое для использования в КПП и переднем мосту –

Класс вязкости по SAE: 85W-90, классификация по API: GL-4 или GL-5

 ТАп-15В по ГОСТ 23652-79

Смазка, рекомендуемая для смазки пресс-масленкой:
Для узлов с подшипниками качения – Смазка 1-13 Ж или 1-13С.
Для узлов с подшипниками трения Летом — «Солидол С» , зимой — «Пресс-солидол С» или «солидол УС»

6.Эксплуатация топливной аппаратуры.

Марка топлива	Температурный режим
по ГОСТ 305-82:
Л-0,2-40, Л-0,2-62,	от минус 10°С и выше
З-0,2 минус 35	от минус 35°С и выше
З-0,2 минус 45	от минус 45°С и выше
А-0,2;	от минус 50°С и выше
по ТУ 38.101348-99(экологически чистое дизельное топливо)
марок ДЛЭЧ-В, ДЛЭЧ	от 0°С и выше
марки ДЗЭЧ	от -20°С до 0°С
Использование дизельного топлива с антидымными присадками.
марок Л и З по ГОСТ 305-82 с добавлением присадки фирмы "Лубризол" Lz 8288 в количестве 0,1% (масс);	В соответствии с маркой дизельного топлива
марок Л и З по ГОСТ 305-82 с добавлением присадки ЭКО-1 по ТУ 38.401881-91 в количестве 0,2 ± 0,05% (масс).	В соответствии с маркой дизельного топлива

ВНИМАНИЕ: При содержании серы в топливе более 0,2% необходимо сократить вдвое периодичность смены масла двигателя.

Эксплуатировать трактор при температуре ниже минус 50°С не рекомендуется.

7.Эксплуатация системы охлаждения.

В качестве охлаждающей жидкости, предпочтительно использовать дождевую или чистую речную воду. В холодную погоду рекомендуется использовать в системе охлаждения антифризы марок Тосол-40 и Тосол-65, которые имеют температуру замерзания соответственно -40° С и -65° С. Допускается также использовать концентрат воды и антифриза, в пропорции, рекомендуемой производителем антифриза для данных температурных условий.

8.Порядок проведения планового технического обслуживания.

Правила технического обслуживания.

Выполнение всех правил проведения технического обслуживания трактора является эффективным мероприятием для продления срока службы трактора и уменьшения вероятности его отказа в процессе работы.

Техническое обслуживание тракторов серии DW 354 разделяется на следующие этапы:

Ежедневное техобслуживание:
- Удалите пыль и масляную грязь с трактора. В случае работа трактора в условиях повышенного содержания пыли необходимо очистить воздушный фильтр и заменить масло в поддоне воздухоочистителя.
- Проверьте состояния крепления наружных крепежей трактора, в частности состояния затяжки болтов передних и задних колес, при необходимости их необходимо затянуть.
- Проверьте уровень масла в двигателе, воды в радиаторе, масла в поддоне воздушного фильтра, масла в коробке передач и заднем мосту, электролита в аккумуляторе, наличие топлива в топливном баке, при необходимости доведите уровень технических жидкостей до необходимого уровня. Проверка уровня масла в поддоне двигателя и в коробке передач проводится через 3 минуты после остановки двигателя.
- Проверьте маслопроводы, топливопроводы и патрубки на предмет отсутствия утечек, при обнаружении утечки, её необходимо устранить.
- Проверьте величину давления шин передних и задних колес, при необходимости следует довести давление до необходимого уровня.
- Проверьте и настройте свободный ход педали сцепления и педали тормоза .
- Проведите техническое обслуживание дизельного двигателя в соответствии с требованиями "ежедневного техобслуживания" руководства по эксплуатации дизельного двигателя.
Техническое обслуживание через 50 часов.
- Выполните ежедневное техобслуживание.
- Выполните очистку фильтрующего элемента воздушного фильтра и залейте свежее масло в поддон воздухоочистителя.

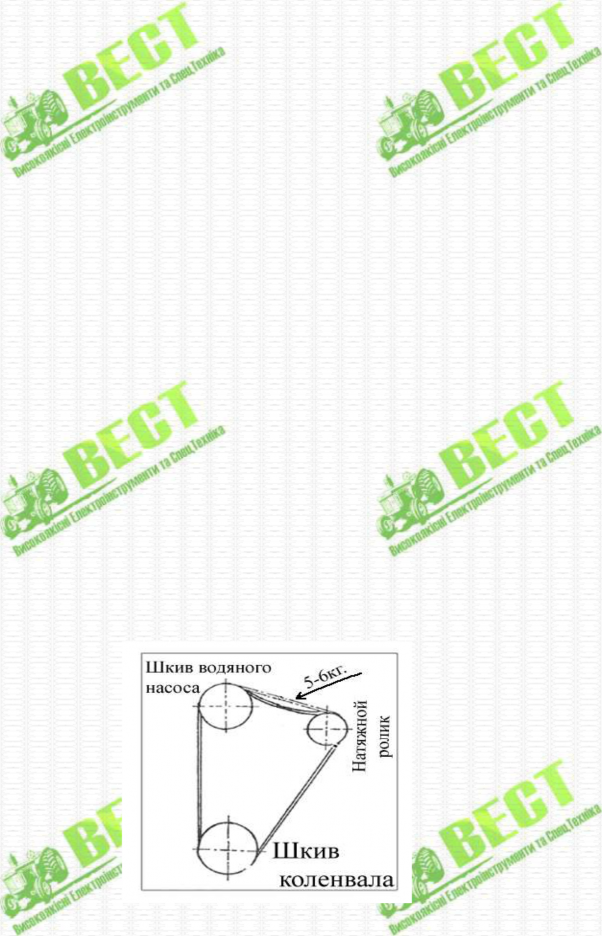

- Проверьте натяжение ремня вентилятора (при нажатии рукой с усилием 5-6кг прогиб должен быть в пределах 11mm~13mm, при необходимости проведите настройку.
- Нанесите на клеммы аккумулятора смазку во избежание коррозии.
- Проведите техническое обслуживание дизельного двигателя в соответствии с требованиями "технического обслуживание через 50 часов" руководства по эксплуатации дизельного двигателя.
Техническое обслуживание через 100 часов
- Выполните все требования технического обслуживания через 50 часов.
- Замените масло двигателя, снимите и очистите поддон двигателя и фильтр грубой очистки масла(сеточку), Замените масляный фильтр.
- Очистите масляный фильтр системы гидравлики, при необходимости замените фильтр.
- Проведите техническое обслуживание дизельного двигателя в соответствии с требованиями "технического обслуживания через 100 часов" руководства по эксплуатации дизельного двигателя.
Техническое обслуживание через 200 часов.
- Выполните все требования технического обслуживания через 100 часов .
- Проверьте уровень масла в коробке передач, при необходимости добавить до максимального уровня
- Проверьте уровень масла переднего ведущего моста, при необходимости добавить до максимального уровня.
- Проверьте и настройте схождения передних колес, Проверьте натяга ступичных подшипников передних колес, при необходимости проведите настройку . Замените смазку в ступицах передних колес.
- Проверьте люфт рулевого механизма, при необходимости проведите регулировку.
- Проведите техническое обслуживание дизельного двигателя в соответствии с требованиями "технического обслуживание через 200 часов" «руководства по эксплуатации дизельного двигателя».
Техническое обслуживание через 500 часов.
- Выполните все требования технического обслуживания через 200 часов .
- Замените масло в гидравлической системе.
- Полностью очистите радиатор и систему охлаждения от накипи специальными составами. После очистки промойте систему охлаждения чистой водой.
- Пока коробка находится в прогретом состоянии, необходимо слить масло из коробки передач, очистить коробку передач, сняв все верхние крышки и гидравлический подъемник. Залейте новое масло.
- Очистите фильтрующую сетку гидравлической системы, проверьте чистоту масла, при необходимости, замените масло гидравлической системы.
- Очистите топливный бака и фильтр грубой очистки топлива.
- Проведите технического обслуживание дизельного двигателя в соответствии с требованиями "технического обслуживание 500 часов" руководства по эксплуатации дизельного двигателя.

хническое обслуживание через 1000 часов.

Выполнить все требования технического обслуживания через500 часов.
Разберите генератор, замените подшипники и щетки.
Разберите стартер, замените подшипники и щетки.
Замените масло переднего моста.

Необходимо промыть выжимной подшипник сцепления и проварить его в густой

термостойкой смазке.

Проверка зазора и пятна контакта шестерен конических передач заднего и переднего моста, проверьте зазоры подшипников конической передачи и шестерен дифференциала. при необходимости проведите настройку.
Проведите техническое обслуживание дизельного двигателя в соответствии с требованиями «техническое обслуживание 1000часов» руководства по эксплуатации дизельного двигателя
После выполнения техобслуживания собрать машину и провести кратковременную обкатку, проверить и настроить рабочие режимы разных механизмов.

9.Техническое обслуживание при эксплуатации зимой.

При температуре ниже 5° С кроме выполнения "ежедневного техобслуживания ", следует строго соблюдать нижеуказанные правила :
Для облегчения запуска двигателя желательно перед запуском двигателя в систему охлаждения залить охлаждающую жидкость, разогретую до температуры 60 – 80° С
После запуска двигателя в холодное время, необходимо прогреть двигатель на средних оборотах до температуры 60 °С. Только после прогрева разрешается работа с нагрузкой.
После окончания работы трактора, если планируется продолжительная остановка трактора, следует полностью слить охлаждающую жидкость из системы охлаждения.
Выбор топлива и масла проводится в соответствии с сезоном или фактической температурой.
Для обеспечения легкого пуска двигателя рекомендуем оставить трактор в отапливаемом помещении или ангаре в холодное время года.

10.Техническое обслуживание при долговременном хранении трактора.

При остановке трактора на продолжительное хранение необходимо выполните нижеперечисленные пункты:
Желательно оставить трактор в сухом помещении, поставить на опоры передний и задний мост , чтобы передние и задние шины чуть оторвались от земли.
После остановки трактора полностью слить охлаждающую жидкость и дизтопливо из двигателя.
Снять аккумулятор, намазать клеммы смазкой, хранить его в закрытом от солнечных лучей, хорошо вентилируемом месте, с температурой не ниже 10° С. Каждый месяц проверять уровень электролита, при необходимости заполнить дистиллированной водой до необходимого уровня, зарядить аккумулятор током 7 – 8 А.
Выполните смазку всех точек пресс-масленкой в соответствии с требуемыми нормами .
Необходимо очистить внешние поверхности трактора, поверхности, покрашенные детали покрыть парафином, не окрашенные поверхности покрыть консервационной смазкой, надеть на трактор защитный чехол.
Провести консервацию двигателя, согласно соответствующего раздела руководство по обслуживанию дизельного двигателя.

11.Управление и вождение трактора.

Порядок запуска двигателя.
Перед пуском двигателя проверьте и убедитесь, что: Все соединительные болты трактора затянуты; Топливо, охлаждающая жидкость и смазка залиты в соответствии с инструкцией; рычаг переключения передач находится в нейтральном положении; рычаг вала отбора мощности находится в положении «Отключен» и рычаг управления гидронавесным механизмом находится в нейтральном положении.
Проверьте топливную систему на предмет отсутствия в ней воздуха. При необходимости удалите воздух из топливного насоса и из форсунок.
Переведите ручку газа в среднее положение.
Выжмите педаль сцепления (чтобы уменьшить стартовое сопротивление) и поверните ключ зажигания в крайнее положение, чтобы запустить двигатель. После пуска отпустите ключ. Если двигатель не запускается с первого раза, попробуйте снова через 1-2 минуты. Если двигатель не запускается после 3 попыток, сделайте проверку и не запускайте его, пока все неисправности не будут устранены.
В случае если температура окружающей среды ниже 5 °C, может быть использован декомпрессор для облегчения пуска двигателя. Для легкого старта поверните ключ зажигания в положение между вторым и третьим (не более чем 5 секунд), чтобы выполните подогрева перед запуском двигателя.
Проследите, работает ли двигатель нормально при средних или низких оборотах после запуска, если да, то постепенно повышайте обороты, но не давайте большой нагрузки пока температура воды не достигнет 60°C.

Обратите внимание:
При пуске двигателя продолжительность включения стартера не должна превышать 10 секунд, иначе, аккумулятор и стартер могут получить повреждение.
В сильно холодную пору в радиатор должна быть залита горячая вода для подогрева двигателя перед пуском, или трактор должен быть припаркован в теплом помещении.

Выезд трактора
Снимите трактор с ручного тормоза. (если присоединено какое-нибудь орудие, то сначала надо его поднять вверх).
До конца выжмите педаль сцепления, переключите рычаг переключения скоростей в нужное положение. Если не получается включить передачу, ослабьте немного педаль сцепления и выжмите его снова для включения желаемой передачи.
Постепенно ускоряйтесь, медленно отпуская педаль сцепления, чтобы выехать из зоны парковки.
Обычно, для выезда используется первая передача.

Управление трактором.
Выберите надлежащую передачу. Передача должна выбираться так, чтобы нагрузка на двигатель не превышала 80% его максимальной мощность. Для фрезерования почвы используются I, II и III передачи. Передача IV или V может использоваться для боронования и вспахивания; VII и VIII передачи используют для транспортных работ.
Запрещается езда с частично включенным сцеплением (то есть, удерживать ногу на педали сцепления, наполовину выжимая ее) или управление скоростью с помощью сцепления. Иначе сцепление перегреется, что станет причиной преждевременного износа фрикционных дисков (из-за трения диск пробуксовывает), и даже привести к повреждению выжимного подшипника, а также гнезда выжимного подшипника.
В полевых условиях левостороннее и правостороннее торможение может использоваться

21

отдельно, чтобы уменьшить радиус поворота. При аварийном торможении одновременно нажимайте педаль сцепления и тормоза. Никогда не нажимайте только педаль тормоза, для того чтобы избежать поломок самого тормоза и других частей трактора.
Когда предстоит длинная дорога с поднятым оборудованием, следует замкнуть гидравлический клапан и разъединить вал отбора мощности.
Когда трактор работает в сухом поле, водиткль может установить балласт заднего колеса для того, чтобы полностью использовать силу тяги. Если трактор оборудован кабиной, то можно и не устанавливать балласт заднего колеса.

Остановка трактора
Отпустите газ для снижения скорости трактора.
Нажмите педаль сцепления и переключите рычаг скорости в нейтральное положение.
Нажмите педаль тормоза, чтобы остановить трактор, затем отпустите сцепление и педаль тормоза, Доведите обороты двигателя до холостых, и используйте стояночный тормоз.
Опустите вниз навесное оборудование.

Никогда сильно не нажимайте на дроссель перед остановкой двигателя, доведите обороты двигателя до холостых оборотов и дайте ему поработать без нагрузки чтобы охладить смазку и воду, потом поверните рычаг остановки, чтобы выключить двигатель.

ВНИМАНИЕ!

В холодное время года, когда температура окружающей среды ниже 5°C, при длительной остановке двигателя слейте охлаждающую жидкость из системы охлаждения!

12. Сцепление

При эксплуатации трактора сцепления изнашивается, что приводит к постепенному уменьшению зазора между нажимными рычагами сцепления и торцевой поверхностью выжимного подшипника. В этом случае нажимные пластины рычага могут касаться торцевой поверхности выжимного подшипника, что приводит к проскальзыванию сцепления и уменьшению свободного хода педали сцепления. В этом случае свободный ход педали сцепления должен быть отрегулирован. Для регулировки необходимо выполнить следующие шаги: Освободите контр гайку, вращайте регулировочную гаку пока не получите свободный ход педали сцепления, равный 25 - 30мм, затем затяните контр гайку.

Регулировка корзины сцепления.

До установки корзины сцепления, открутите/закрутите регулировочную гайку и выставьте расстояние 28мм между нажимным диском и стыковочной поверхности между корзиной сцепления и маховиком двигателя, разница в высоте трех губок сцепления не должна превышать 0,35мм.

Механизм сцепления.

1.Контр – гайка. 2.Регулировочный болт. 3.Рычаг сцепления. 4.Регулировочная тяга. 5.Контр – гайка. 6.Педаль сцепления. 7. Контр – гайка. 8. Блокирующий рычаг.

13.Коробка переключения передач.

Коробка переключения передач (КПП) используется, чтобы изменить передаточное отношение между оборотами двигателя и оборотами ведущих колес. КПП используется для достижения различных тяговых усилий и скоростей, чтобы иметь разнообразные возможности при работе с навесным оборудованием и буксировкой. Нейтральное положение КПП позволяет производить остановку без отключения двигателя.

Коробка передач трактора DW 354 - объединенная основная и дополнительная коробка передач, которые обеспечивают 8 передач для движения вперед и 2 для движения назад.

Выбор рабочих скоростей.

Для того чтобы выбрать подходящие рабочие скорости нужно исходить из загруженности, грунта и дороги. Во избежание частых перегрузок и сохранности двигателя при эксплуатационная не развивайте больше 80% максимальной мощности двигателя.

Пониженная 1 передача используются для рытья канав, 2 и 3 повышенные передачи и повышенная 1 передача используются при вспахивании, бороновании, высевке и уборке урожая. Повышенные передачи 2-4 используются для транспортировки, задняя 1 передача используется при присоединении оборудования, задняя 2 передача используется для передвижения в заднем направлении.

В том случае, если двигатель будет работать с чрезмерной нагрузкой, что будет заметно по звуку работы двигателя, по темному цвету выхлопа, и понижающемуся числу оборотов двигателя

необходимо перейти на пониженную передачу, чтобы избежать перегрузки трактора. При низкой загрузке и не слишком высокой скорости, следует работать на повышенном ряде передачах и с средними оборотами двигателя, для того чтобы экономить топливо.

Использование устройства блокировки дифференциала.

Трактора DW 354 оснащены устройством блокировки заднего дифференциала. В том случае, если трактор находится в условиях, когда происходит пробуксовка одного из задних колес, а движение осуществляется строго вперед, целесообразно использовать блокировку дифференциала. Блокировку дифференциала необходимо производить следующим образом:

Нажмите педаль сцепления и перейдите на пониженную передачу.
Доведите обороты двигателя до оборотов максимального крутящего момента.
Переведите рычаг блокировки дифференциала в положение «блокировка», отпустите педаль сцепления, для того чтобы начать движение. При этих условиях 2 ведущих колеса трактора начнут синхронно вращаться, для того чтобы трактор прошел через затрудненный участок поля/дороги.
После преодоления затрудненного участка, необходимо отпустить рычаг блокировки дифференциала.
Примечание: Во время использования устройства блокировки дифференциала, трактор не должен поворачивать во избежание повреждения его частей.

Остановка трактора.

Остановка на небольшой промежуток времени не требует выключения двигателя. Остановка на длительное время требует выключения двигателя. Порядок остановки трактора во время движения:
- Уменьшите подачу топлива для понижения скорости трактора.
- Выжмите педаль сцепления и переключите рычаг коробки передач в нейтральное положение, затем отпустите педаль сцепления.
- После остановки трактора, двигатель должен некоторое время поработать на холостых оборотах, для того чтобы температура охлаждающей жидкости понизилась до тепрературы 70 – 80 °С. Не выключайте двигатель при высокой температуре охлаждающей жидкости.
- Поверните ключ замка зажигания в позицию остановки.
- Во время парковки трактора, следует пользоваться ручным тормозов во избежание произвольного скатывания трактора.
- При длительной остановке трактора зимой, необходимо слить охлаждающую жидкость, чтобы предохранить радиатор и блок-цилиндр от повреждения.
  1. пользование вала отбора мощности(ВОМ).

    Для того чтобы включить или выключить ВОМ необходимо переключить рычаг с правой стороны водительского сидения вниз. Когда рычаг ВОМа нажат вниз – ВОМ включён, с левой стороны находится рычаг переключения скорости ВОМа. Рычаг в положении «H» указывает, что ВОМ вращается со скоростью 1000 об/мин. Рычаг в положении «L» указывает что ВОМ вращается со скоростью 540 об/мин.

    Использование вала отбора мощности:
Снимите с вала отбора мощности защитный кожух и подсоедините необходимое оборудование.
Переключите рычаг коробки передач в нейтральное положение.
Выжмите педаль сцепления, переместите рычаг управления ВОМ в положение с необходимым количеством оборотов.

Медленно отпустите педаль сцепления и начните движение с маленькой скоростью, убедитесь, что навесное оборудование работает нормально, если все в порядке, то можете начинать работу на робочей скорости.

Примечание: Во время общих передвижений на дальние расстояния следует передвинуть рычаг контроля отбора мощности в положение «выключен» во избежание повреждения оборудования и возникновения несчастных случаев с пешеходами.

егулировка главной передачи заднего моста

Для того, чтобы обеспечить надежную работу главной передачи, шестерня коническая ведущая и ведомая должны быть смонтированы в паре и быть установленными в правильное положение.

Схема работы конических шестерен. Нормальный отпечаток

Во время установки ведомой и ведущей конических шестерен главной передачи, сначала должно быть правильно выполнено предварительное натяжение подшипников главной передачи, и только затем могут быть произведены регулировки главной передачи.

В ведущей шестерне предварительное напряжение подшипника должно быть настроено вкручиванием гайка фиксатора. Момент затяжки, который применяют для установки ведущей

шестерни, должен быть между 1.176—1.764 Н·м. после завершения процесса сборки. Если момент не может быть проверен специальным прибором, тогда он должен быть скорректирован опытным специалистом. После того, как сделана наладка, гайка фиксатор (4) должна быть закручена, а пазы(3) совмещены с лепестками контршайбы. Лепестки контршайбы должны быть загнуты в пазы контр гайки для её фиксации. Положение шестерни настраивается добавлением или удалением регулировочных прокладок (1), шестерня будет двигаться вперед, если закручивать гайку (1), шестерня будет отодвигаться, если гайку выкручивать.

Регулировка ведомой конической шестерни главной передачи осуществляется добавлением регулировочной шайбы (8) с лева и с права от гнезда подшипника (9). В то время как добавляется регулировочная шайба (8) такой же толщины и со стороны другого подшипника, предварительное напряжение подшипника периодически изменяется, но положение ведомой конической шестерни главной передачи будет оставаться неизменным. Если регулировочная шайба (8) переставляется из одного гнезда в другое, шестерня будет смещена навстречу, где добавлена регулировочная шайба (8), но предварительное напряжение редуктора плоской конической зубчатой передачи будет оставаться неизменным. Предварительное напряжение подшипников спирально-наклонной шестерни должно быть от 1.2. до 1.8 Н·м.

Зона соединения могут быть проверены следующим образом: смажьте краской какого-нибудь цвета(например серебрянкой) зубцы редуктора плоской конической зубчатой передачи. Форма зоны соединения может изменяться благодаря добавлению или удаление регулировочных шайб. Оттиск на редукторе плоской конической зубчатой передачи может изменятся, но не важно где находится оттиск: на выпуклой или вогнутой поверхности. После того, как была сделана настройка, люфт между шестернями должен быть в пределах 0,15 – 0,30мм.

Варианты формы и расположения пятен контакта зубьев

Направление регулировки ведущей шестерни Направление регулировки корончатой шестерни

Условие

Пятно контакта

Регулировка

Правильное зацепление

Пятно контакта при вращении без

нагрузки слегка смещено к носку, - при наличии нагрузки пятно смещается к пятке

—

Поверхностное зацепление

Чрезмерно велик люфт зацепления

Может приводить к повышению уровня

Увеличьте толщину

прокладки регулировки высоты ведущей шестерни,

шумового фона и скалыванию концов зубьев

чтобы приблизить ее к оси корончатой шестерни

Боковое зацепление Люфт зацепления недостаточен

Может вызывать приводить к повышению уровня шумового фона и преждевременному износу рабочих поверхностей зубьев

Уменьшите толщину

прокладки регулировки высоты ведущей шестерни, чтобы отодвинуть ее от оси корончатой шестерни

Смещение к носку Площадь пятна контакта

недостаточна

Может приводить к скалыванию зубьев со стороны носков

Отрегулируйте, как в случае с боковым зацеплением

Смещен к пятке Площадь пятна контакта

недостаточна

Может приводить к скалыванию зубьев со стороны пяток

Отрегулируйте, как в случае с поверхностным зацеплением

улевой механизм с гидравлическим усилителем.

Трактор DW 354 комплектуется гидравлическим усилителем рулевого управления.

Когда рулевое колесо(13) стоит неподвижно, и сердечник клапана (10) в прижимается возвратной пружиной(12), маслопровод к гидроцилиндру (14) заблокирована и масляный канал между втулкой клапана (9), и сердечник клапана (10), расположены так, чтобы масло, идущее от шестеренчатого насоса (3) направляется обратно в масляный бак (1) через возвратный масляный канал клапана распределения. В это время, масляный насос работает без нагрузки, он преодолеть только сопротивление маслопроводов.

Когда руль поворачивают направо, создаваемое на руле усилие преодолевает сопротивление Возвратной пружины и проворачивает сердечник клапана(10) относительно втулки клапана(9). В это время открывается масляный канал между сердечником клапана(10) и втулкой клапана(9) и масло через три масляных канала насоса ротора (5, 6), распределяется и подается к правому входу гидроцилиндра (14), тогда как левый вход гидроцилиндра связан с возвратным масляным каналом, чтобы масло с левой части гидроцилиндра могло свободно выходить. Как только прекращается вращение рулевого колеса, усилие, создаваемое возвратной пружины(12), ставит сердечник клапана(10), и втулкой клапана (9) в нейтральное положение. Теперь оба масляных канала гидроцилиндра(14) заблокированы, и поршень в гидроцилиндре(14) прекращает перемещение, а поскольку все масляные каналы гидроцилиндра перекрыты, поршень гидроцилиндра, а соответственно и передние колеса зафиксированы от перемещения.

Для поддержания хорошей чувствительности гидравлического усилителя рулевого управления не зависимо от оборотов двигателя, шестеренчатый насос гидравлики должен поддерживать одинаковое давление независимо от его оборотов. Для этого в системе гидравлики предусмотрен предохранительный клапан. Давление открытия предохранительного клапана 6,3МПа.

Регулировка предохранительного клапана выполнена на заводе изготовителе.

Гидравлическая схема усилителя.

1. Масляный Бак 2. Масляный фильтр 3. Шестеренчатый насос 4. Перепускной клапан 5. Рулевое колесо 6. поворотный клапан ГУР 7. Гидроцилиндр 8.Переднее колесо.

Диаграмма работы усилителя при нейтральном положении

1. Масляный бак 2. Масляный фильтр 3. Шестеренчатый насос 4.Перепускной клапан 5.

Статор 6.Ротор 7. Универсальный вал ведущий 8. Корпус клапана 9. Втулка клапана 10. Сердечник клапана 11. Штифт 12. Возвратная пружина 13. Рулевое колесо 14. Гидроцилиндр.

Диаграмма работы усилителя при правом повороте.

1. Масляный бак 2. Масляный фильтр 3. Шестеренчатый насос 4.Перепускной клапан 5. Статор 6.Ротор 7. Универсальный вал ведущий 8. Корпус клапана 9. Втулка клапана 10.

Сердечник клапана 11. Штифт 12. Возвратная пружина 13. Рулевое колесо 14. Гидроцилиндр.
ормозная система.

При использования трактора, спустя некоторое время зазор между фрикционной накладкой и тормозным барабаном будет увеличиваться из-за того, что фрикционная накладка стирается вместе с тормозной колодкой, тормозные качества ухудшаются. Чем больше свободный ход педалей, тем меньше тормозное усилие. Поэтому тормоза должны регулярно настраиваться для

29

обеспечения безопасности.

При выявлении нижеуказанных проблем необходимо провести регулировку тормозной системы:

Слишком большой свободный ход педалей приводит к ухудшению тормозных свойств трактора.
Слишком маленький свободный ход педалей приводит к возможности прилегания тормозных колодок к барабану при отпущенной педали тормоза и следственно это приводит к нагреву тормозного барабана и колодок.
Тормозное усилие левой и правой педали разное, это приводит к отклонению трактора от заданной траектории движения при торможении.

Регулировка свободного хода педалей тормоза.

Свободный ход педали – это расстояние от верхней позиции педали до положения, когда Вы начинаете ощущать очевидное сопротивление движению. Свободный ход должен быть в пределах 25 ~ 30мм.

Во время настройки сначала отпустите стопорную гайку на тормозной тяге, затем измените вылет тормозной тяги , чтобы опустить педаль с наивысшего положения до тех пор, пока свободный ход педали тормоза не составит 60 ~ 100мм. Выполните одинаковые настройки правой и левой тормозной тяги, затем затяните контр гайки.

Если настройки левой и правой педали тормоза отличаются, следует уменьшить вылет тормозной тяги на той стороне, где усилие торможения выше и увеличить вылет тормозной тяги на той стороне, где усилие торможения ниже до тех пор, пока усилие торможения на правом и левом тормозе не будут одинаковым, и будут обеспечивать надежное торможение, затем затяните контргайки. После выполнения настроек сначала желательно проверить торможение на 3 передаче, а затем на 4.

едняя ось

Подключение/отключение переднего привода полноприводного трактора осуществляется ручкой расположенной левее и ниже сиденья водителя. Потяните ручку включения переднего моста назад, чтобы подключить передний мост, толкните ручку включения переднего моста вперед что бы отключить передний мост. Обратите внимание, что прежде чем подключить или отключить передний мост, сначала необходимо выжать педаль сцепления.

Когда выполняется перемещение по дорогам с сухим твердым покрытием необходимо отключить передний мост. что бы исключить износ передних шин или поломку раздаточной коробки или переднего моста.

Для таких работ как вспахивание, буксировка, культивация, когда необходима максимальная тяга, желательно подключение переднего моста для увеличения тяговых характеристик трактора. когда выполняется работа на влажной почве, на плохой поверхности, в глубокой колее, обычно подключают передний мост трактора чтобы гарантировать хорошую проходимость трактора и увеличить тяговое усилие.

Условия зацепления шестерни переднего ведущего моста влияет на эффективность вождения и уровень шума, так что во время сборки должно быть уделено особое внимание точности регулировки пятна контакта ведущей и ведомой конической шестерни.

Регулировка главных механизмов осуществляется посредством добавления/удаления прокладки гнезда подшипника (15) и прокладки картера ведущего моста соответствующей толщины, чтобы убедится в правильности отпечатка (как показано на рисунке раздела «Регулировка главной передачи заднего моста») и размером зазора в пределах 0.15 – 0.25 мм. Тем временем, удерживайте предварительное напряжение на обоих концах дифференциала в пределах 100—150 Н;

Качество контакта пары шестерен на концах переднего моста регулируется набором прокладок

подходящей толщины, чтобы гарантировать зазор механизма в пределах 0.16—0.3 мм, и удержать

правильное положение соприкосновения..

Чтобы получить зазор конечной передачи переднего моста в пределах 0.16 – 0.3- мм, необходимо добавить/удалить прокладки (13) для окончательной регулировки, тем временем, зазор 0.1 – 0.5 мм между нижней поверхностью кольца-фиксатора (4) вертикального вала (3) в любом конце и верхней поверхностью ведомой шестерни (7) получают используя прокладки (6) подходящей толщины.

Схема ведущей оси переднего колеса

1.Прокладки. 2.Болт 3.Вертикальный вал. 4.Кольцо-фиксатор. 5.Стопорное кольцо вертикального вала. 6.Прокладки. 7.Ведомая шестерня. 8.Ведущая шестерня. 9.Дифференциальный механизм. 10.Главный привод. 11.Прокладки. 12.Ведомая шестерня конечная. 13.Прокладки. 14.Ведущая шестерня конечная. 15.Корпус редуктора переднего моста.

19.Колеса, настройка колесной базы

Настройка схождения передних колес.

При эксплуатации, схождение передних колес будет меняться из-за деформации и износа частей переднего моста, так что надо вовремя проводить регулировку, иначе шины колес переднего моста быстро износятся.

Порядок регулировки схождения передних колес:
- Направьте колеса строго прямо.
- Измерьте передние и заднее расстояние между двумя колесами на одинаковой высоте по центру колеса..
- Отпустите контр гайки поперечной тяги. Выполняйте настройку поперечной рулевой тяги пока переднее расстояние не будет меньше

  заднего на 4~8 для DW 354.
- . Затяните контр гайки на обоих концах поперечной рулевой тяги.

  Регулирования схождения передних колес.

  Регулировка зазора оси с втулкой маятникового кронштейна передней оси.

  31

  Зазор между колеблющейся осью и кронштейном передней оси не должен превышать 0,2 – 0.5 мм. Это будет гарантировать свободное перемещение передней оси в рамках допустимых углов. Если зазор слишком маленький, ослабьте опорные болты колеблющейся оси и увеличьте или ослабьте регулировочную шайбу, чтобы соответствовать упомянутым выше допускам.

  Регулирование колеи задних колес.Задние колесные диски могут быть смонтированы вогнутой стороной диска внутрь или наружу. Колея колес меняется в зависимости от положения диска.

  Внимание:

  Снимая задние колеса, будьте предельно внимательны и осторожны, используйте подходящие подъемники.

  Выберите необходимую колею, после чего установите переднюю колею так, чтобы она совпала с задней. После того, как проведена регулировка, убедитесь что передние и задние колеса выставлены симметрично относительно центра трактора.

  Регулировка задней колесной колеи

  20.Гидравлический подъемник.

  Настройка хода гидравлического подъемника. Переключите рукоятку распределителя (14) вперед, и навесное оборудование опустится вниз. Закрепите колодку ограничителя хода (2) так, чтобы штырь пластины ограничителя хода (5) только касался ее. Когда навесное оборудование опущено вниз на необходимую рабочую глубину, быстро оттяните рукоятку распределителя(4) назад в нейтральное положение; таким образом, навесное оборудование будет удерживаться на заданной рабочей глубине.

  Подъемник гидравлический

  1. Наружный подъемный рычаг 2. Ограничитель хода 3. Болт 4. Шайба 5. Пластина ограничителя хода подвижная 6. Гидрораспределитель 7. Маслопровод высокого давления 8.Болт 9.Шайба 10. Крышка гидроцилиндра. 11. Болт 12. Шайба 13. Кольцо уплотнительное 14. Рукоятка распределителя 15. корпус подъемника 16. Сапун 17. Болт 18.Шайба 19.Пластина соединительная.

  Когда нужно поднять навесное оборудование, потяните рычаг на себя и навесное оборудование будет подниматься, пока штырь пластины ограничителя хода (5) не упрется в колодку ограничителя хода (2), потом толкните рычаг в нейтральное положение. Разная высота подъема может быть получена, если упорная колодка ограничителя хода (2) фиксируется в разных положениях. Если рабочую глубину необходимо немного скорректировать во время работы, то для достижения этой цели рычаг управления может быть немного перемещен назад или вперед. Пожалуйста, запомните, рычаг должен быть переключен в нейтральное положение сразу после внесения поправок. Для регулирования скорости подъема необходимо только немного отпустить или затянуть регулятор, находящийся на крышке гидроцилиндра(10)

  Работа с навесное оборудование с опорными колесами.

  Переключите рукоятку распределителя в нижнее положение, масло из гидроцилиндра возвратится прямо к коробке передач и навесное оборудование опустится на землю всем своим весом. После этого глубина работы навесного оборудования будет контролироваться его опорными колесами.

  Верните рычаг управления в нейтральное положение сразу после завершения подъема навесного оборудования, чтобы избежать открытия предохранительного клапана.. Не забывайте закручивать замыкающий клапан до конца, иначе гидравлическая система подъемника не будет работать.

  Прикрепление оборудования к трактору.

  Дайте задний ход трактором, чтобы позволить точке сцепления нижней тяги вплотную приблизится к сельскохозяйственному оборудованию. Сделайте несколько коротких перемещений

  33

  вперед–назад, пока отверстия нижней тяги и штырь тягового устройства сельскохозяйственного оборудования не совпадут. Поместите штырь в любое из отверстий и сцепите его стопорным пальцем. Затем, подведите верхнюю тягу к оборудованию и зафиксируйте её стопорным пальцем. Отрегулируйте длину раскоса и верхней тяги.

  Регулировка подъемного механизма.

  Высокую производительность труда, низкий расход топлива и хорошее качество выполняемых работ можно ожидать в том случае, если подъемный механизм и навесное оборудование правильно отрегулированы. Верхнее звено для урегулирования продольного выравнивания плуга и проницаемости лемеха. Правый и левый подъемные стержни для крестообразного выравнивания плуга. Полевое колесо для управления глубиной плуга. Регулируйте полевое колесо сначала в начале вспахивания, когда один лемех плуга достиг требуемой пашущей глубины, регулируйте верхнее звено, чтобы сделать плуг параллельным к поверхности, затем урегулируйте длину правого и левого стержня, чтобы достичь одного уровня глубины для каждого лемеха. При втором вспахивании, начиная с правых колес, трактор попадает в борозду, пашущая глубина правых лемехов плуга будет внезапно увеличена, так что правый подъемный стержень и длину верхнего звена придется снова регулировать, чтобы достичь одного уровня глубины для каждого лемеха.

  Регулировка длины предохранительной цепи: Предохранительная цепь ограничивает отклонение между подъемным механизмом и оборудованием. Для работы с навесным оборудованием необходимо выбирать величину свободного хода ограничительных цепей исходя из типа используемого оборудования. При обработке плугом рекомендуется выставить свободный люфт цепей натяжения ~ 5 мм., для других навесных орудий рекомендуется жесткая фиксация. Однако обратите внимание, чтобы навесное оборудование при свободном перемещении не цеплялось за колеса и другие части трактора. При снятом навесном оборудовании необходимо соединить нижние тяги стяжной пружиной, иначе при движении нижние тяги могут соприкасаться с колесами и это повредит трактор.

  Обратите внимание:
- Никогда не регулируйте верхнюю тягу и раскос регулировочный на минимальную длины одновременно, иначе оборудование может ударить по кабине или водителю когда достигнет высшего положения.
- Чтобы избежать открытия предохранительного клапана, никогда не переключайте рычаг управления назад, после того как оборудование достигло самого высокого положения и останавливается автоматически.
- Выезд с поля и повороты трактора запрещены, пока прикрепленное оборудование еще не поднято с земли.
- Убедитесь, что оборудование установлено хорошо и нет помех для его поднятия или опускания.
- Будьте внимательны, чтобы избежать столкновения оборудования с земляными насыпями или сильных колебаний, при пересечении поля используйте только первую передачу.

  Перевозки с прицепом.

  Порядок подсоединения прицепа.
- Снимите навесной механизм, присоедините на трактор тяговый брус, для зацепления прицепа.
- Если по желанию покупателя вместе с трактором заказан пневмотормоз, то по очереди установите пневматический насос, тормозной клапан и воздушный баллон, и далее, после проверки уровня смазки в пневматическом насосе, установите тяговой брус, затем зацепите прицеп, присоедините трубку пневмотормоза и запустите двигатель. Когда показания давления на панели манометра достигают 3,43 kPa, то трактор готов к выполнению транспортных действий. Если давление не может достичь требуемого уровня на

протяжении работы, проведите проверку, чтобы найти причину и исправить ее. Тормозное усилие прицепа изменяется наряду с выжиманием педали тормоза. В аварийной ситуации педаль тормоза нужно выжимать быстро и без колебаний до осуществления максимально быстрого замедления. Если необходимо уменьшить скорость, то уменьшите газ и в то же время сделайте легкое торможение. Для буксировочного комплекта, оборудованного системой пневмотормоза, торможение прицепа должно начинаться немного раньше (или в то же время), чем торможение трактора. Это может быть сделано регулировкой регулировочных винтов на тормозных тягах трактора и прицепа.

При транспортировке одноосевых прицепов, необходимо сначала отсоединить присоединенный ранее наружный заднеколесный балласт трактора, чтобы избежать перегрузки на задние колеса.

Размеры прицепного устройства.

21.Кинематическая схема трактора DW 354.

22.Неисправности и методы их устранения.

Неисправности и методы их устранения для двигателя, его топливной системы, системы охлаждения и электрооборудования смотрите в инструкции по эксплуатации двигателя.

Сцепление

Неисправности и возможные причины

Метод устранения

1. Сцепление пробуксовывает

а) Фрикционные диски трения вымазаны маслом

б) Прижимная пружина ослаблена или разбита

в) Слишком маленький или вообще отсутствует свободный ход педали

г) Ведомый диск, искривленный, неровный или чрезмерно изношен

д) Концы трех выжимных рычагов не в одной плоскости

а) Промойте диск с бензином и устраните утечку масла б) Замените новой

в) Отрегулируйте свободный ход педали г) Исправьте или замените новым

д) Отрегулируйте концы выжимных рычагов в одной плоскости

2. Сцепление не до конца размыкается, в результате чего трудно переключать передачи или передачи переключаются со скрипом и трактором дергается.

а). Чрезмерно свободный ход педали сцепления.

б) Ведомый диск чрезмерно искривленный

в). Концы трех выжимных рычагов не в одной плоскость

г). Разбитый фрикционный диск

д). Слишком плотное шлицевое соединение фрикционного диска

а) Отрегулируйте свободный ход педали б) Замените новым

в) Отрегулируйте концы выжимных рычагов

г) Замените новым

д) Ослабьте шлицевое соединение фрикционного диска

3. Вибрация и шум в сцеплении

а). возвратная пружина выжимных рычагов сломана

б). Выжимной подшипник недостаточно смазанный или поврежденный

в). Износ шлицевой поверхности вала или втулки фрикционного диска

г). Передний подшипник сцепления поврежден

а) Замените новой пружиной

б) Добавьте смазки или замените подшипник.

в) Ремонт либо замена деталей г) Замена

Тормозная система

Неисправности и возможные причины

Метод устранения

1. Неэффективный тормоз а).Тормозные колодки вымазаны машинным маслом

б).Износ тормозных колодок или тормозного барабана

в).Тормозной кулачок чрезмерно износился

г). большой свободный ход педали

а) Протрите тормозные колодки бензином и устраните утечку масла

б) Замените изношенные части новыми в) Замените тормозной кулачок

г) Откорректируйте свободный ход педали

2. Смещение тормозного усилия а).Усилие левого и правого тормоза различны

б).Одна тормозная колодка вымазана машинным маслом

а) Откорректируйте свободный ход педали левой и правой для балансировки тормозного усилия

б) Протрите тормозные колодки бензином и устраните утечку масла

3. Тормоз освобождается не до конца и перегревается

а). Ослабленная возвратная пружина тормозных колодок

б). Педали тормоза, не может вернуться в исходное положение

в). Слишком маленький свободный ход педали

а) Замените новыми пружинами

б) Проверьте, целая ли возвратная пружина педали, или ось педали заклинивает, и устраните проблему

в) Откорректируйте свободный ход педали

Коробка передач

Неисправности и возможные причины

Метод устранения

1. Посторонний звук в коробке передач а).Подшипники коробки передач или игольчатые ролики, чрезмерно изношены или повреждены б).Ненормальное включение главной передачи

в).Шлицы оси и крепящиеся на шлицах отверстия передач изношенные

а) Проверьте и замените изношенные подшипники или игольчатые ролики на новые

б) Проверьте включение главной передачи и люфт, отрегулируйте

в) Замените изношенную части новой

2.Заклинивание

а).Подающие вилки, чрезмерно изношены или деформированы б).Фиксирующие пружины подающих вилок ослаблены

в).Профиль зуба или шпонок чрезмерно изношенный

а) Замените новыми б) Замените новыми

в) Замените изношенные части новыми

3. Перегрев коробки передач а).Слишком маленький зазор подшипников или люфт передачи б).Недостаточного или много масла в).Масло испортилось

а) Регулировка.

б) Добавьте или отлейте масло до нужного уровня в) Замените масло

Неисправности и возможные причины

Метод устранения

1. Биение переднего колеса

а) Чрезмерный люфт переднего колесного подшипника или втулка оси чрезмерно изношены

б) Неправильное схождение передних колес

в) Шаровой палец или его гнездо чрезмерно изношены

г) Болты крепления рулевых тяг или шарового пальца отпущены

а) Отрегулируйте люфт подшипника или замените втулку оси

б) Откорректируйте схождение передних колес

в) Замените шаровой палец или его гнездо новым г) Проверьте и зажмите гайки

2. Преждевременный износ передних шин

а) Неправильное схождение передних колес

б) Маленькое давление в шинах

а) Откорректируйте схождение передних колес б) Накачайте шины до указанного давления

Гидравлический рулевой механизм

Неисправности и возможные причины

Метод устранения

1. Тяжело поворачивать а).Недостаточно масла в гидравлическом насосе

б). Воздушные пузырьки в гидравлической системе

в).Слишком большая вязкость масла г). Утечка масла в цилиндре

а)Проверьте гидравлический насос и устраните неисправности, если имеется

б).Удалите воздух из системы, трубки и устраните утечку, если имеется

в).Замените нужным маслом г).Замените сальники

2.Утечка масла а).Поврежденные сальники

б).Болты и гайки медных соединительных поверхностей ослаблены

а).Замените новыми б).Зажмите болты и гайки

Неисправности и возможные причины

Метод устранения

1. Недостаточная поднимающая сила или подъемник не работает

а). Слишком низкий уровень масла или используется неподходящее гидравлическое масло

б).Масляный фильтр забитый

в).Воздух попадает внутрь гидравлической системы

г).Масляные сальники насоса серьезно изношены и происходит серьезная утечка

д).Главный контрольный клапан заклинивает

е).Главный распределительный клапан серьезно изношен

ж).Сломался предохранительный клапан

з).Серьезная утечка в цилиндре

и).Утечка в сальниках распределителя

а).Добавьте или замените на надлежащее масло до указанного уровня

б).Промойте фильтр

в).Удалите воздух из системе и зажмите соединительные трубки или замените сальники г).Замените масляные сальники насоса

д).Поработайте с рычагом управления подъемника несколько раз и переключите главный контрольный клапан отверткой; если после этого клапан все еще заклинивает, снимите и промойте его начисто е).Замените изношенный

ж).Отремонтируйте или замените предохранительный клапан

з).Замените сальники или изношенные части, если необходимо

и).Замените сальники

2.Оборудование не опускается а).Главный распределительный клапан заклинил или закрыт замыкающий клапан

а).Пожалуйста, устраните проблему согласно "пункта 1-e", или выкрутите замыкающий клапан в самое высокое положение

Пневматическая тормозная система.

Неисправности и возможные причины

Метод устранения

1. Недостаточное давление воздуха

а). Утечка воздуха из пневматической системы

б). Впускная/выпускная пружина клапана пневматического насоса повреждена

в).Поршневые кольца и гильза цилиндра

пневматического насоса серьезно изношены

г).Манометр давления воздуха неисправный

д). Предохранительный клапан плотно не закрывается или неисправный.

а).Проверьте и устраните неисправности б).Замените сломанные пружины на новые

в).Замените их новыми

г).Исправьте или замените его новым д).Проверьте или замените его

2.Редукционный клапан неспособен сбросить давление масла

а).Пыль в контрольном клапане

б). Масло или вода в контрольном клапане

а).Почистите его и избавьтесь от пыли

б).Слейте масло и воду с ресивера и почистите контрольный клапан

3.Слишком позднее или слишком раннее торможение прицепа

3.Отрегулируйте длину штока тормозного клапана, позвольте прицепу начать торможение немного раньше трактора или вместе с ним

Аккумулятор

Неисправности и возможные причины

Метод устранения

1. Электроэнергии недостаточно

а) Низкий уровень электролита

б) Короткое замыкание между полярными пластинами

в) Сульфитация полярных пластин

г) Генератор или реле зарядки на работают

д) Плохой контакт в проводном соединении

а) Добавьте электролит до нужного уровня

б) Очистите отложения, поменяйте электролит и замените распорки или полярные пластины

в) Зарядите несколько раз, чтобы удалить серу

г) Восстановите генератор или проверьте контакты проводов и устраните проблему

д) См.: 1-б

2. Перегрев

а) Короткое замыкание между полярными пластинами

б) Слишком высокий ток зарядки

а) Замените аккумулятор. б).Проверьте и замените реле зарядки

3. Емкость аккумулятора заметно уменьшилась

а) Сульфитация полярных пластин

б) Недостаточное количество серной кислоты

в) Полярные пластины повреждены, активное вещество осыпалось и распорки повреждены, что приводит к короткому замыканию

а).См.: 1-в

б).Измените пропорции электролита в).Замените пластины и распорки новыми

СВИДЕТЕЛЬСТВО ПРИЕМА–ПЕРЕДАЧИ ТРАКТОРА

Модель трактора: Номер двигателя: Номер шасси:

Торгующая организация: Дата продажи:

Покупатель трактора:

с комплектацией и качеством, а также с условиями гарантийного обслуживания ознакомлен, претензий не имею.

(подпись покупателя)

Гарантийные обязательства.

Изготовитель гарантирует безотказную эксплуатацию транспортного средства на протяжении 1 (одного) года с момента подписания свидетельства приема–передачи, в течении которого он обязуется бесплатно устранить выявленные производственные дефекты и неисправности. Гарантийный срок для аккумуляторной батареи составляет 6 месяцев, для ТНВД и всех деталей топливной системы 2 недели.

Претензии по гарантии могут быть рассмотрены только при предъявлении неисправного трактора, руководства по эксплуатации и сервисной книжки с отметками, подтверждающими регулярное прохождение обязательного технического обслуживания в дилерских центра.

Гарантия не распространяется на:

текущее техническое обслуживание, периодические проверки и регулировки, а также на фильтры, подлежащие замене или обслуживанию: воздушный, топливный;
замену деталей, подверженных естественному износу в ходе эксплуатации транспортного средства по прошествии соответствующего времени или пробега: шин, свечей, лампочек, тормозных колодок, распылителей, дисков сцепления и т.д.;
последствия ремонтных работ, переоборудование и прочих изменений , осуществленных в ремонтной мастерской, не относящейся к официальной дилерской сети;
повреждения, возникшие вследствие использования технических жидкостей, деталей или дополнительного оборудования неоригинального производства или не обладающих качествам и свойствам оригинальных;
повреждения, полученные вследствие природных явлений, например града, наводнения;
повреждения, получены в результате аварий;
прочие случаи, не предусмотренные данными обязательствами или юридически не оформленные дополнительными гарантийными обязательствами, в частности – на

компенсацию косвенных или случайных убытков, связанных с возникшей неисправностью данного транспортного средства.

Действие гарантии прекращается:
внесение изменений или дополнений в конструкцию трактора, не предусмотренных и не разрешенных изготовителем, или выполненных без соблюдения технических требований, определенных изготовителем;
если неисправность вызвана небрежностью владельца или несоблюдением требований, указанных в руководстве по эксплуатации и обслуживанию;
не соблюдение норм, правил и требований изложенных в инструкции по эксплуатации трактора;
если трактор подвергался хотя бы кратковременному превышению допустимой нагрузки.

Свидетельство приема передачи трактора

Модель трактора

Номер двигателя

Номер кузова

Ф.И.О. владельца

Адрес владельца

Название и адрес организации продавшей трактор

Дата продажи

Подпись и печать продавца

Претензии по рекламации по качеству сборки, комплектации и технического состояния от покупателя:

Подпись покупателя

///////////////////////////////////
