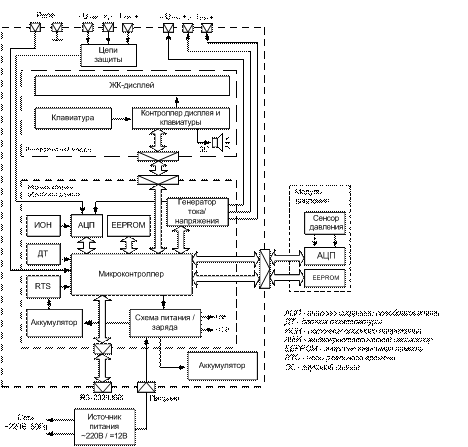

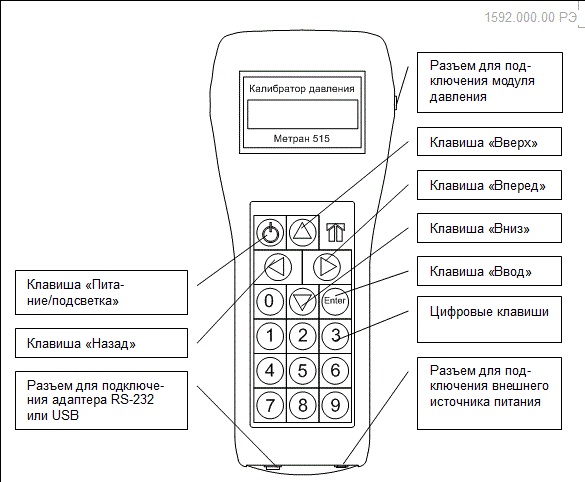

Рисунок 2 - Лицевая электронного блока калибратора.

1.4.7 Питание калибратора осуществляется либо от внутреннего аккумулятора (при этом функция генерации тока/напряжения недоступна), либо от внешнего источника питания от сети переменного тока 220 В (при этом доступна функция заряда аккумулятора).

1.4.8 Подключение калибратора к персональному компьютеру осуществляется с помощью адаптера RS-232 или USB к соответствующему разъему на корпусе электронного блока калибратора.



1.5 Маркировка и пломбирование

1.5.1 На прикрепленной к электронному блоку табличке нанесены надписи:

-  товарный знак предприятия-изготовителя (или наименование предприятия-изготовителя или наименование предприятия-поставщика);

-  наименование калибратора;

-  порядковый номер по системе нумерации предприятия-изготовителя;

-  дата выпуска (год, месяц);

-  знак утверждения типа по ПР50.2.009-94.

1.5.2 Электронный блок опломбирован на предприятии-изготовителе.



1.6 Упаковка

1.6.1 Упаковка калибратора состоит из потребительской и транспортной тары, изготавливаемой по чертежам предприятия-изготовителя.

1.6.2 Упаковка произведена в соответствии с конструкторской документацией и обеспечивает сохранность калибраторов при транспортировании и складском хранении в течение гарантийного срока.



2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ



2.1 Меры безопасности

2.1.1 Калибратор соответствует требованиям безопасности по ГОСТ 12997.

2.1.2 По способу защиты человека от поражения электрическим током калибратор соответствует классу 0 по ГОСТ 12.2.007.0-75 как при работе с встроенным источником питания, так и при подключении внешнего источника питания к электросети.



2.2 Подготовка к работе

2.2.1 Перед работой с калибратором необходимо внимательно изучить настоящее руководство по эксплуатации.

2.2.2 Извлечь калибратор из транспортной тары, проверить комплектность и убедиться в отсутствии внешних повреждений. В холодное время года калибратор должен быть выдержан при температуре (25±10)ºС не менее трех часов.

Разместить калибратор на рабочем месте, обеспечив удобство работы.

При выборе места установки для поверки приборов необходимо учитывать следующее:

-  среда, окружающая калибратор, не должна содержать примесей, вызывающих коррозию его деталей;

-  тряска и удары во время работы калибратора должны отсутствовать;

-  внешние электрические и магнитные поля должны находится в пределах, не нарушающих работу калибратора. При сильных электрических или магнитных помехах возможны сбои калибратора в режиме связи с персональным компьютером;

-  внешние модули давления калибратора установите таким образом, чтобы исключить пространственное изменение положение при работе;

-  полость давления СИД должна быть тщательно промыта.

ВНИМАНИЕ! Модули К2,5, К6, К25, М0,16 и М1 рассчитаны на измеряемую среду – чистый воздух. Использование указанных модулей для работы на других средах может привести к выходу их из строя.



2.3 Порядок соединения элементов калибратора

2.3.1 Для предотвращения обрывов и переломов электрических проводов при поверке (калибровке) СИД необходимо сначала произвести пневматическое (гидравлическое), а затем электрическое соединения поверяемых СИД к калибратору.

Для пневматического (гидравлического) подключения СИД к источнику давления (ИД) калибратора необходимо подсоединить модуль давления и через соответствующий трубопровод – поверяемый прибор. Для электрического соединения поверяемого датчика с калибратором необходимо подсоединить выход датчика к соответствующим разъёмам калибратора для измерения токового сигнала (+I, -I). Затем подключить модуль давления к соответствующему разъёму калибратора (см. рис. 2).

Схема внешних электрических и пневматических (гидравлических) соединений калибратора приведена в приложении Г. Схема электрического соединения электронного блока с поверяемым (калибруемым) датчиком давления приведена в приложении Д.

2.3.2 При проверке реле давления необходимо подсоединить его к источнику давления через трубопровод, электрический кабель подсоединить к разъёмам «Реле» электронного блока.

2.3.3 После окончания монтажа поверяемого (калибруемого) СИД и модуля давления следует проверить пневматическую (гидравлическую) систему (источник давления + модуль давления + поверяемый прибор) на герметичность.

Проверку герметичности калибратора следует проводить в следующей последовательности:

-  включить калибратор (п. 2.5.1);

-  выбрать режим проверки герметичности в основном меню калибратора (п. 2.10);

-  источником давления создать в пневматической (гидравлической) системе давление, равное значению ВПИ поверяемого прибора;

-  выдержать пневматическую (гидравлическую) систему под давлением 5 мин для затухания термодинамических процессов;

-  произвести тест на герметичность длительностью 2 мин в соответствии с п. 2.10.

Падение давления допускается не более 0,1% от установленного давления в минуту.



ВНИМАНИЕ! Во избежание повреждения сигнальных проводов кабеля модуля давления, сначала необходимо отсоединить его электрический разъем от электронного блока и только потом отсоединить модуль от источника давления (пневмогидросистемы).



2.4 Использование калибратора

2.4.1 Произвести соединения элементов калибратора и поверяемого датчика давления в соответствии с приложением Г.

2.4.2 Выбрать режим «ИЗМЕРЕНИЯ» или «ПАМЯТЬ» для дальнейшей работы калибратора. Для работы калибратора совместно с ПК, выбрать режим «ОПЦИИ»→«СВЯЗЬ С ПК» (см. п. 2.14).

2.4.3 Заполнить необходимую информацию о поверяемом датчике (порядковый номер, ВПИ, единицы измерения) при работе калибратора в режиме «ПАМЯТЬ».

2.4.4 Сформировать бланк протокола поверки, заполнив необходимую информацию в соответствующих полях программы при работе калибратора совместно с персональным компьютером (работа ПО описана в руководстве пользователя).

2.4.5 Создать требуемое давление в пневматической (гидравлической) системе.

Для окончания переходных термодинамических процессов необходимо после подачи давления произвести выдержку в течение времени указанного в руководствах по эксплуатации на источники давления.



ВНИМАНИЕ! При поверке СИД с рабочим давлением до 100 кПа, для предотвращения выхода его и модуля давления из строя, необходимо уменьшить ход поршня ручного пневматического насоса Н-2,5 (Н-2,5М) с целью уменьшения порционного поступления сжатого воздуха в систему (полный ход поршня насоса обеспечивает давление порядка 80 кПа в поверяемом приборе с объемом около 150 см³).



2.4.6 После необходимой выдержки произвести фиксацию показаний калибратора и поверяемого датчика. Калибратор автоматически производит расчет погрешности измерения давления поверяемым датчиком и заносит результаты измерений в протокол поверки (при текущем режиме работы программы «Память»).



2.5 Порядок работы с калибратором

2.5.1 Включить калибратор нажатием клавиши «Питание/подсветка» на одну секунду. Для включения или отключения подсветки ЖКИ в ходе работы следует кратковременно нажать клавишу «Питание/подсветка». Подсветка автоматически отключается через 3-5 секунд, позволяя экономить ресурсы внутреннего аккумулятора. Выключение калибратора осуществляется нажатием и удерживанием клавиши «Питание/подсветка» на время более 1 секунды.

Если при отключенном внешнем источнике питания калибратор не включается после нажатия клавиши «Питание/подсветка», необходимо произвести зарядку аккумуляторной батареи, предварительно подключив источник питания.

2.5.2 После включения калибратора на ЖКИ отображается основное меню (алгоритм работы с калибратором описан в приложении Е).





Символ курсора «» обозначает выбор пункта (режима) из общего списка меню. При нажатии клавиши "Вниз" курсор «» сместится вниз, что будет означать выбор пункта меню «2.ПАМЯТЬ».





При дальнейшем нажатии клавиш «Вниз» или «Вверх» будут циклически предложены для выбора следующие пункты меню:



1. ИЗМЕРЕНИЕ

2. ПАМЯТЬ

3. ТЕСТ РЕЛЕ

4. ГЕРМЕТИЧНОСТЬ

5. ГЕНЕРАЦИЯ

6. АККУМУЛЯТОР

7. ОПЦИИ

8. ЕД. ИЗМЕРЕНИЯ

9. AV-МЕТР



Каждый пункт меню имеет порядковый номер. Для быстрого перехода к необходимому пункту меню следует нажать соответствующую цифровую клавишу.

2.5.3 Для выбора режима из меню необходимо использовать клавишу «Вперед», для возврата в предыдущее меню или для выхода из режима – клавишу «Назад».



2.6 Режим измерения давления и токового сигнала

Данный режим калибратора позволяет производить измерение давления (при помощи внешнего модуля давления) и токового сигнала в диапазоне от 0 до 20 мА (с поверяемого датчика давления), что позволяет производить проверку работоспособности датчиков давления или производить процесс поверки датчиков давления или манометрического оборудования вручную (фиксация показаний, расчет погрешности и заполнение бланков протоколов поверки осуществляется поверителем вручную).

Для автоматизации процесса поверки датчиков давления и манометрического оборудования (образцовых и технических манометров и вакуумметров и т.д.) необходимо использовать программное обеспечение калибратора (поставляемое дополнительно), обеспечивающее протоколирование и архивирование в базе данных результатов поверок (см. руководство пользователя).

Для проведения операции поверки датчиков давления в полевых условиях или при отсутствии программного обеспечения, необходимо воспользоваться возможностью калибратора производить процесс поверки (с фиксацией показаний и расчетом погрешности измерения давления поверяемых датчиков) и последующей архивацией до 32 протоколов поверки в памяти электронного блока (см. п. 2.8).

Перед началом работы необходимо произвести проверку герметичности пневматической (гидравлической) системы (см. п. 2.10). После этого установить ноль (произведите обнуление показаний) измеренного давления на калибраторе (см. п. 2.6.5) и поверяемом датчике давления (если имеется такая возможность).



2.6.1 Для работы калибратора в режиме «ИЗМЕРЕНИЕ» при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «1») необходимо установить курсор «» в основном меню на пункте:





и нажать клавишу «Вперед».



Примечание! Все значения величин даны для примера.



2.6.2 На ЖКИ появится информация о максимальном давлении подключенного модуля (ВПИ):





2.6.2.1 Если модуль давления не подключен к калибратору, то на экране ЖКИ появится соответствующее сообщение:





В этом случае необходимо выключить калибратор клавишей «Питание/подсветка», подключить модуль давления и повторить п. 2.6.1.

2.6.3 Для выбора диапазона измерения давления поверяемого датчика следует нажать клавишу «Вперед». В появившемся меню клавишами «Вниз» или «Вверх» выбрать необходимый диапазон измерения давления, соответствующий установленному диапазону поверяемого прибора :





Диапазоны измерения давления пронумерованы и для быстрого перехода к необходимому диапазону, следует нажать соответствующую цифровую клавишу.

При нажатии клавиш «Вниз», «Вверх» или соответствующей цифровой клавиши будет циклически предлагаться 12 диапазонов, характерных для подключенного в данный момент модуля давления:

кПа                                      160.00

кПа                                      100.000

кПа                                      60.000

кПа                                      40.000

кПа                                      50.000

кгс/сm2                                0.4500

Бар                                      1.0000

Бар                                      0.4000

МПа                                     0.1600

кПа                                      100.000

кПа                                      50.000

кПа                                      60.000

изменить СПИСОК



Информация о диапазоне поверяемого датчика используется для вычисления погрешности и для сигнализации перегрузки поверяемого датчика.

Для изменения диапазона (изменение единиц измерения давления и ВПИ) необходимо выбрать пункт «изменить СПИСОК» (см. п. 2.7).

После выбора необходимого диапазона следует нажать клавишу «Вперед».

2.6.4 В появившемся меню производится выбор диапазона выходного токового сигнала поверяемого датчика:





При помощи клавиш «Вверх» и «Вниз» (или соответствующих цифровых клавиш) производиться выбор необходимого диапазона токового сигнала. На нижней строке будет предлагаться для следующие диапазоны:

1. 4 - 20 mA

2. 0 - 5 mA

3. 5 - 0 mA

4. 20 - 4 mA



Выбор диапазона выходного сигнала поверяемого датчика учитывается при расчёте погрешности измерения.

Для перехода в режим измерения давления следует нажать клавишу «Вперед».

2.6.5 В режиме измерения на верхней строке ЖКИ отображается непрерывно обновляемое значение текущего давления в выбранных единицах давления. На нижней строке отображается информация об измеренном токовом сигнале, погрешности измерения давления, проценте текущего давления от выбранного ВПИ и величине ВПИ. При входе в режим измерения на нижней строке отображается информация о выбранном диапазоне токового сигнала поверяемого датчика и значении этого сигнала:





Выбор отображаемой информации на нижней строке осуществляется клавишами «Вверх», «Вниз» или цифровыми клавишами. При нажатии клавиши «Вниз» на нижней строке отобразится погрешность измерения давления поверяемого (калибруемого) датчика. Выходной токовый сигнал поверяемого датчика давления сравнивается с величиной давления, измеряемого модулем.





При нажатии клавиши «Вниз» на нижней строке отобразится значение текущего давления в процентах от выбранного ВПИ:





При нажатии клавиши «Вниз» на нижней строке отобразится значение ВПИ выбранного диапазона:





При нажатии клавиши «Вниз» на нижней строке отобразится команда «ОБНУЛИТЬ Р», необходимая для обнуления показаний измерения давления:





Для обнуления показаний измерения давления калибратора необходимо нажать клавишу «Ввод». При этом смещение нуля записывается в энергонезависимую память модуля давления и будет учитываться в последующих сеансах работы. Необходимо очень внимательно использовать эту команду, т.к. обнуление показаний калибратора при давлении приведет к «смещению» показаний измеряемого давления, следовательно, к ухудшению метрологической точности.

Для обнуления показаний токового сигнала необходимо использовать режим ампервольтметра (см. п. 2.20).

При нажатии на клавишу «Вниз» на нижней строке отобразится пункт с выбором усреднения показаний (см. п. 2.17):





Для редактирования коэффициента усреднения следует нажать клавишу «Вперед». Выбор необходимого коэффициента осуществляется клавишами «Вверх» и «Вниз», либо цифровыми клавишами. Коэффициент усреднения изменяется в пределах от 1 до 9. Для сохранения установленного коэффициента следует нажать клавишу «Ввод».



Примечание: Быстрый выбор необходимой строки осуществляется нажатием на соответствующую цифровую клавишу. Например, для выбора команды «ОБНУЛИТЬ Р», следует нажать клавишу «5».



2.6.6 Для фиксации показаний калибратора (измеренного значения давления и токового сигнала) необходимо нажать клавишу «Вперед» на любом из пунктов режима «ИЗМЕРЕНИЕ», кроме пунктов «ОБНУЛЕНИЕ Р» и «УСРЕДНЕНИЕ»:





При нажатии клавиш «Вниз» или «Вверх» будут отображены зафиксированные измеренные параметры тока, давления, погрешности и значение текущего давления в процентах от ВПИ:







При фиксации показаний на верхней строке ЖКИ появляется символ «F», причем при пролистывании нижней строки, пункты «ОБНУЛИТЬ Р» и «УСРЕДНЕНИЕ» будут отсутствовать.

2.6.7 Для возврата в режим измерения следует нажать клавишу «Назад».

2.6.8 Для возврата в основное меню из режима измерения следует нажать клавишу «Назад» четыре раза.



2.7 Ввод пользовательского диапазона

Информация о характерных диапазонах для данного модуля давления хранится в энергонезависимой памяти модуля давления. Предусмотрена возможность изменять диапазоны (редактировать значения ВПИ и единиц измерения) в соответствии с диапазоном поверяемого датчика давления. Программа калибратора контролирует вводимые значения диапазонов и предотвращает ввод значения диапазона, превышающего значение ВПИ модуля давления.

2.7.1 Для изменения диапазона необходимо выполнить действия согласно п.п. 2.6.1 – 2.6.3. При помощи клавиш «Вверх» или «Вниз» установить курсор на пункте:





и нажать клавишу «Вперед».

2.7.2 В появившемся меню редактирования диапазона выводится информация о сохраненных диапазонах подключенного к калибратору модуля давления.

На верхней строке ЖКИ отображается единица измерения выбранного диапазона.

На нижней строке отображается номер пункта в списке диапазонов. При нажатии клавиш «Вниз» или «Вверх» будут циклически предложены для изменения: позиция списка, ВПИ и единицы измерения:









Примечание: В первых пунктах списка диапазонов (от 1 до 4) расположены заводские (нередактируемые) диапазоны, а в последующих (с 5 по 12) - пользовательские (редактируемые).



2.7.3 Необходимо выбрать номер пункта в списке диапазонов, который следует изменить. Для этого следует установить курсор на пункте «ПОЗ. СПИСКА #:» и нажать клавишу «Вперед». В режиме редактирования (появится курсор в виде подчеркивания под редактируемым значением) ввести номер пункта в списке диапазонов, который необходимо изменить:





Выбор номера пункта осуществляется цифровыми клавишами или клавишами «Вверх», «Вниз». После выбора номера диапазона, следует нажать клавишу «Ввод»:





2.7.4 Для изменения значения верхнего предела измерения установите курсор напротив строки «ВПИ» и нажмите клавишу «Вперед» (появится курсор в виде подчеркивания):





С помощью клавиш «Вперед», «Назад» необходимо установить курсор на редактируемый числовой разряд, а клавишами «Вверх», «Вниз» или цифровыми клавишами изменить значение в выбранном числовом разряде. Для изменения разрядности (например с 10.0000 до 100.000) необходимо установить курсор под разрядной точкой (с помощью клавиш «Вперед», «Назад»), а клавишами «Вверх» и «Вниз» сместить позицию разрядной точки соответственно вправо или влево.

После редактирования значения ВПИ диапазона следует нажать клавишу «Ввод».

2.7.5 Для изменения единиц измерения необходимо установить курсор на пункте «ЕД.ИЗМЕРЕНИЯ» и нажать клавишу «Вперед» для перехода в режим выбора единиц измерения давления:





Калибратор позволяет выбрать следующие единицы измерения давления:



1.             кПа

2.             МПа

3.             Па

4.             Бар

5.             мБар

6.             mmHg

7.             кгс/м2

8.             кгс/см2

9.             mmH20



Для выбора необходимых единиц измерения давления следует использовать клавиши «Вверх», «Вниз» или соответствующие цифровые клавиши.

Для подтверждения выбора единиц измерения давления необходимо установить курсор напротив выбранной единицы и нажать клавишу «Ввод». После этого происходит сохранение в памяти калибратора выбранных единиц для данного диапазона и выход из режима выбора единиц измерения давления.

2.7.6 Введенные значения ВПИ и единицы измерения диапазонов давления хранятся в энергонезависимой памяти модуля давления и будут доступны при последующих сеансах работы.

2.7.7 Для возврата в меню выбора диапазона, необходимо нажать клавишу «Назад».

2.7.9 Для возврата в основное меню калибратора необходимо нажать клавишу «Назад» три раза.



2.8 Работа с памятью

Этот режим работы калибратора предназначен для протоколирования (занесения в память калибратора с привязкой к текущему времени и дате) результатов поверки датчиков давления. В памяти калибратора сохраняется до 32 протоколов поверки. Каждый протокол (страница памяти) состоит из заголовка, и девяти записей (5 точек прямого и 4 точки обратного хода ряда нагружения).

Заголовок включает в себя общую информацию о поверяемом датчике:

-  порядковый номер датчика (от 1 до 255 присваивается пользователем);

-  установленный диапазон и единицы измерения давления поверяемого датчика;

-  диапазон токового сигнала датчика.

Каждая запись в странице памяти (протоколе) содержит полную информацию о поверенной точке ряда нагружения:

-  измеренное калибратором давление;

-  значение измеренного давления в процентах от диапазона поверяемого СИД;

-  диапазон и значение выходного токового сигнала поверяемого датчика;

-  погрешность измерения давления поверяемого датчика в процентах от ВПИ;

-  время и дату фиксации показаний.

Перед определением метрологических характеристик поверяемых СИД необходимо произвести проверку герметичности пневматической (гидравлической) системы (см. п. 2.10) и установить ноль (произвести обнуление показаний) на калибраторе (см. п. 2.6.5) и поверяемом датчике (если имеется такая возможность).

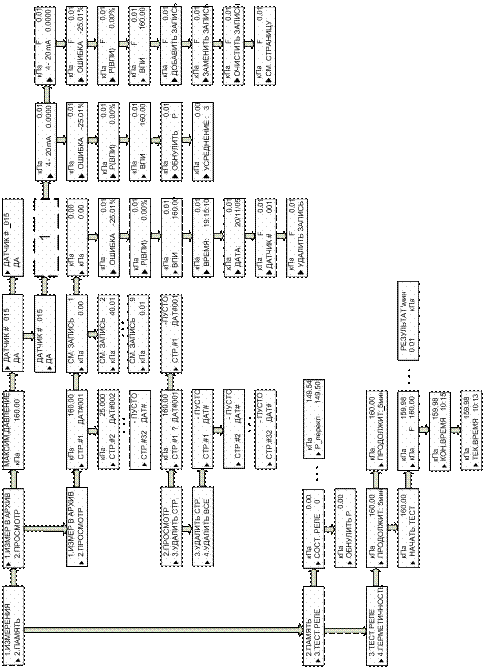

2.8.1 Для работы калибратора в режиме протоколирования процесса поверки (работа с памятью) необходимо установить в основном меню курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «2») на пункте:





и нажать клавишу «Вперед». При этом осуществляется вход в меню работы с памятью:





Выбор необходимого пункта меню работы с памятью осуществляется при помощи клавиш «Вниз» или «Вверх» (или соответствующих цифровых клавиш). Данный раздел меню содержит следующие пункты:

1.измер.в архив

2.просмотр

3.удалить стр.

4.удалить все



2.8.2 Поверку датчика в режиме «Память» следует начинать с заполнения заголовка новой страницы памяти. Для этого необходимо установить курсор на пункте:





и нажать клавишу «Вперед». При этом на экране ЖКИ появится значение ВПИ подключенного модуля давления:





Если модуль давления не подключен к калибратору, то на экране ЖКИ появится соответствующее сообщение (см. п. 2.6.2.1). При этом необходимо произвести подключение модуля и повторить пп. 2.8.1 – 2.8.2.

2.8.3 Для продолжения работы следует нажать клавишу «Вперед». В появившемся разделе ввести условный (порядковый) номер поверяемого датчика (по умолчанию отображается последний введенный номер поверенного датчика). Для изменения порядкового номера следует установить курсор на строке «ДАТЧИК#» и нажать клавишу «Вперед». При этом под редактируемым номером появится курсор в виде подчеркивания:





С помощью цифровых клавиш или клавиш «Вперед», «Назад», «Вверх», «Вниз» следует ввести порядковый номер поверяемого датчика. Для сохранения отредактированного значения необходимо нажать клавишу «Ввод». Значение порядкового номера выбирается в интервале 0 - 255. После ввода порядкового номера поверяемого датчика следует установить курсор на нижнюю строку:





и нажать клавишу «Вперед».

В случае ввода порядкового номера, совпадающего с ранее введенным, программа переходит в режим измерения (минуя этап выбора диапазона измерения давления).

При заполнении памяти калибратора (заполнены 32 страницы) и попытке ввести новый протокол (ввод порядкового номера поверяемого датчика давления), калибратор выдает сообщение о переполнении памяти. В этом случае необходимо сохранить протоколы поверки (перенести в базу данных компьютера или заполнить бланки протоколов поверки вручную) и произвести очистку памяти калибратора (см. п. 2.8.12 или 2.8.13).

2.8.4 При поверке датчика давления впервые (в памяти калибратора отсутствует порядковый номер) необходимо ввести его параметры: ВПИ, единицы измерения давления и диапазон токового сигнала (аналогично режиму «ИЗМЕРЕНИЕ», см. п.п. 2.6.3 - 2.6.4). После ввода необходимой информации, калибратор переходит в режим измерения.

2.8.5 Для фиксации показаний необходимо нажать клавишу «Вперед» на любом из пунктов режима измерения, кроме пунктов «ОБНУЛЕНИЕ Р» и «УСРЕДНЕНИЕ». При фиксации на верхней строке ЖКИ появится символ «F»:





Просмотр зафиксированной информации осуществляется при помощи клавиш «Вниз» или «Вверх», при этом на нижней строке будут циклически отображаться следующие пункты:



4 – 20 mA               14.0139 (диапазон и измеренное значение токового сигнала датчика);

ПОГРЕШ.                0.09% (рассчитанное значение погрешности измерения давления);

P(ВПИ)                   62.50% (текущее давление в процентах от ВПИ датчика давления);

ВПИ                        160 кПа (выбранный диапазон измерения давления)

добавить запись

заменить запись

очистить записи

см. страницу



2.8.6 Для сохранения измерения в памяти калибратора, необходимо зафиксировать показания, установить курсор на пункте:





и нажать клавишу «Ввод». Для быстрого перехода к пункту «ДОБАВИТЬ ЗАПИСЬ» следует нажать клавишу «Вперед» после фиксации показаний.

Сохранение измерений в памяти калибратора осуществляется последовательно, т.е. заполнение страницы памяти осуществляется с первой ячейки памяти (записи). Каждое измерение будет сохраняться в следующей записи, пока не произойдет заполнение страницы (сохранение девяти точек ряда нагружения).

При попытке добавить десятую запись в страницу, калибратор выдаст соответствующее сообщение на экран ЖКИ.

После сохранения записи в памяти калибратора происходит автоматический возврат в режим измерения.

2.8.7 С помощью команды «ЗАМЕНИТЬ ЗАПИСЬ» осуществляется сохранение текущего зафиксированного измерения в произвольно выбранную запись страницы.

Для замены существующей записи (при допущенной ошибке при фиксации показаний) необходимо зафиксировать показания и установить курсор на пункте «заменить запись»:





и нажать клавишу «Вперед».

На верхней строке отображается порядковый номер записи. На нижней – зафиксированное измеренное значение давления.

С помощью цифровых клавиш или клавиш «Вверх», «Вниз» необходимо выбрать запись, которую необходимо заменить (уже заполненную или пустую):





и нажать клавишу «Ввод».

После замены записи происходит автоматический возврат в режим измерения.

2.8.8 Для удаления (очистки) всех записей из страницы памяти необходимо зафиксировать показания калибратора, установить курсор на пункте:





и нажать клавишу «Ввод». При этом происходит очистка всех записей (измерений) в выбранной странице, а заголовок страницы (информация о порядковом номере, ВПИ и токовом диапазоне) сохраняется.

Для возврата в режим измерения необходимо нажать клавишу «Назад».

2.8.9 Для просмотра содержимого текущей страницы памяти калибратора из режима измерения необходимо зафиксировать показания, установить курсор на пункте:





и нажать клавишу «Ввод». При этом программа калибратора переходит в режим просмотра содержимого записей страницы:





С помощью клавиш «Вверх» и «Вниз», или цифровых клавиш следует выбрать интересующую запись (с 1 по 9) и нажать клавишу «Вперед» для получения подробной информации о зафиксированном измерении:





Для пролистывания информации о зафиксированном измерении необходимо использовать клавиши «Вверх» и «Вниз». При этом на экране отобразится следующая информация:

4 – 20 mA               4.0039

ПОГРЕШ.                0.09%

P(ВПИ)                   0.00%

время 19:28:45

дата                      24/07/01

ВПИ                        160.00

ДАТЧИК#:              001

УДАЛИТЬ ЗАПИСЬ



Для удаления из памяти калибратора текущей записи в режиме просмотра необходимо выбрать номер записи, установить курсор на пункте:





и нажать клавишу «Ввод». После удаления записи произойдет автоматический возврат в режим просмотра записей.

Для возврата в режим просмотра записей следует нажать клавишу «Назад».



2.8.10 Для просмотра созданного архива в режиме «ПАМЯТЬ» необходимо установить курсор на пункте:





и нажать клавишу «Вперед». При этом калибратор переходит в режим просмотра архива протоколов:





Архив состоит из 32 страниц памяти, имеющих заголовок: ВПИ поверяемого датчика, (верхняя строка), номер страницы памяти и номер поверяемого датчика (нижняя строка).

С помощью клавиш «Вверх» и «Вниз» следует выбрать интересуемую страницу (с 1 по 32):



. . .





Если выбрана страница, не имеющая записей и заголовка (пустая страница), то такая страница помечается надписью «-пусто» в верхней строке.

2.8.11 Для просмотра содержимого выбранной страницы следует нажать клавишу «Вперед». При этом калибратор переходит в режим просмотра записей:





Выбор необходимой записи осуществляется при помощи клавиш «Вверх» и «Вниз», или цифровых клавиш:





Для получения подробной информации о зафиксированном измерении следует нажать клавишу «Вперед». При этом калибратор переходит в режим просмотра содержимого записи, аналогичный режиму просмотра в режиме измерения (см. п. 2.8.9).



2.8.12 Для удаления произвольно выбранной страницы из памяти калибратора необходимо установить курсор на пункте:





и нажать клавишу «Вперед».

Далее следует при помощи клавиш «Вверх» и «Вниз» выбрать номер страницы, которую необходимо удалить:







Для удаления выбранной страницы памяти следует нажать клавишу «Ввод».

Для возврата в режим «ПАМЯТЬ» следует нажать клавишу «Назад».

2.8.13 Для очистки памяти калибратора (удаления всех страниц памяти) необходимо установить курсор на пункте:





и нажать клавишу «Ввод». При этом на экране ЖКИ появится сообщение:





после чего произойдет полная очистка памяти (все страницы будут удалены).



2.9 Работа с реле давления

Данный режим калибратора предназначен для проведения проверочных и настроечных работ с реле давления. Режим работы с реле давления позволяет отслеживать состояние реле (замкнутый или разомкнутый контакт) и фиксировать значение давления переключения реле.

2.9.1 Для работы калибратора в режиме «ТЕСТ РЕЛЕ» необходимо произвести подключение реле и калибратора (см. приложение Г). Электрический соединительный кабель реле давления подключается к соответствующим разъемам калибратора (см. рисунок 3).

Рисунок 3. Подключение реле давления к калибратору



При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «3») необходимо установить курсор на пункте основного меню:





и нажать клавишу «Вперед».

На верхней строке ЖКИ отображается текущее измеренное давление в выбранных единицах измерения. Выбор единиц измерения давления в данном режиме осуществляется в пункте «8. ЕДИН. ИЗМЕРЕН.» основного меню калибратора (см. п. 2.19).

На нижней строке ЖКИ отображается информация о состоянии реле («СОСТ.РЕЛЕ  0» - контакты разомкнуты, «СОСТ.РЕЛЕ  1» - контакты замкнуты), либо предлагается режим обнуления показаний калибратора:





2.9.2 Перед проведением проверки срабатывания реле давления (фиксации давления), необходимо произвести обнуление показаний калибратора. Для этого следует выбрать режим «ОБНУЛИТЬ Р» при помощи клавиш «Вверх» и «Вниз»:





и нажать клавишу «Ввод».

2.9.3 Для определения и фиксации давления переключения реле следует установить при помощи клавиши «Вверх» или «Вниз» режим:





и плавно повышать давление в пневматической (гидравлической) системе. При срабатывании реле, калибратор производит фиксацию показаний:





После фиксации показаний, следует нажать клавишу «Ввод» для возвращения в режим проверки состояния реле. При этом на нижней строке ЖКИ отображается состояние реле:





Для фиксации давления переключения реле на обратном ходе, необходимо плавно уменьшать давление в системе. При обратном срабатывании реле, калибратор зафиксирует текущее давление:





2.9.4 Выход из режима «ТЕСТ РЕЛЕ» в основное меню калибратора производится нажатием клавиши «Назад».



2.10 Проверка герметичности

Перед определением метрологических характеристик поверяемых СИД и измерением давления, необходимо произвести проверку герметичности пневматической (гидравлической) системы.

Проверка герметичности системы осуществляется на избыточном давлении (при поверке СИД избыточного давления) или на разрежении (при поверке приборов измерения разрежения), равного ВПИ поверяемого СИД (если нет особых указаний в паспорте или руководстве по эксплуатации на данный прибор).

2.10.1 Для проверки герметичности пневматической (гидравлической) системы необходимо произвести соединения элементов системы (согласно приложению Г) и создать необходимое давление (разрежение). При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «4») следует установить курсор на пункте основного меню:





и нажать клавишу «Вперед». При этом калибратор переходит в режим проверки герметичности:





На верхней строке ЖКИ отображается текущее давление в пневмо(гидро) системе в выбранных единицах измерения. На второй строке отображается информация о продолжительности времени теста герметичности в минутах.

Выбор единиц измерения давления в данном режиме осуществляется в пункте «8. ЕДИН. ИЗМЕРЕН.» основного меню калибратора (см. п. 2.19).

2.10.2 Для выбора времени теста (по умолчанию продолжительность теста составляет 5 минут), необходимо установить курсор на пункте:





и нажать клавишу «Вперед». При этом появится курсор в виде подчеркивания под редактируемым временем теста. Используя цифровые клавиши или клавиши «Вверх», «Вниз», установить необходимое время теста от 1 до 9 минут (рекомендуемое время теста на герметичность – 2 минуты). Для подтверждения изменения необходимо нажать клавишу «Ввод».

2.10.3 Для проведения теста на герметичность следует установить в системе необходимое давление, произвести выдержку при заданном давлении в течение 5 минут (для окончания переходных термодинамических процессов). При помощи клавиш «Вверх» или «Вниз» установить курсор на строке:





и нажать клавишу «Вперед». При этом калибратор перейдет в режим измерения давления:





На верхней строке ЖКИ отображается текущее измеренное давление. На нижней строке отображается зафиксированное значение давления в начале теста.

Для просмотра времени окончания теста или текущего времени следует нажать клавишу «Вниз» или «Вверх»:







Тест на герметичность можно прервать, не дожидаясь его окончания, нажатием клавиши «Назад».

2.10.4 После окончания времени теста на экране ЖКИ выводится информация о результате герметичности системы (результат изменения давления в минуту):





Система считается герметичной, если результат теста не превышает 0,1% от установленного давления в минуту.

2.10.5 Для выхода из режима отображения результата теста следует нажать клавишу «Ввод», после чего калибратор переходит в режим теста на герметичность.

2.10.6 Для выхода из режима теста на герметичность в основное меню следует нажать клавишу «Назад.



2.11 Работа в режиме генерации тока/напряжения

Калибратор может работать в одном из режимов генерации:

-     генерация тока в диапазоне от 0 до 22 мА (нормированный диапазон от 0 до 20 мА);

-     генерация напряжения постоянного тока в диапазоне от 0 до 1,1 В (нормированный диапазон от 0 до 1 В).

Предел допускаемой основной погрешности в режиме генерации электрических сигналов указан в таблице 2.

2.11.1 Для работы калибратора в режиме генерации электрических сигналов необходимо подключить внешний источник питания к калибратору, подключить прилагаемый комплект проводов к линии электрический цепи и к соответствующим разъемам калибратора:

Рисунок 4 – Подключение калибратора в режиме генерации электрических сигналов



При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «5») установить курсор на пункте основного меню:





и нажать клавишу «Вперед».

2.11.2 В предлагаемом меню следует выбрать режим работы (генерация тока или генерация напряжения), установив курсор на строку с диапазонном генерируемого сигнала при помощи клавиш «Вверх» или «Вниз»:





и нажать клавишу «Вперед».

В зависимости от выбранного режима на экране ЖКИ появляется следующее меню:





или





2.11.3 Для ввода значения генерируемой величины электрического сигнала (тока или напряжения), следует установить курсор «►» на верхней строке и нажать клавишу «Вперед». После этого калибратор переходит в режим редактирования (появится курсор в виде подчеркивания):





Изменение значения генерируемого электрического параметра следует производить клавишами «Вперед», «Назад» (для перемещения курсора по разрядам вводимого значения), клавишами «Вверх», «Вниз» или цифровыми клавишами установить необходимую величину генерируемого сигнала. Для сохранения числового значения генерируемой величины необходимо нажать клавишу «Ввод».

2.11.4 Для начала режима генерации необходимо установить курсор на пункте «ДА» и нажать клавишу «Вперед». После некоторой паузы (требующейся для самокалибровки АЦП), калибратор перейдет в режим генерации:





На верхней строке ЖКИ отображается введенное значение генерируемого параметра, а на нижней строке – измеренное (реальное) в электрической цепи значение генерируемого параметра.

2.11.5 Для изменения коэффициента усреднения показаний измеряемых сигналов необходимо выбрать пункт основного меню «ОПЦИИ» и произвести выбор необходимого коэффициента усреднения (см. п. 2.17).

2.11.6 Для выхода из режима генерации в основное меню калибратора следует нажать клавишу «Назад» три раза.



2.12 Работа с аккумулятором

ВНИМАНИЕ! Аккумулятор, входящий в комплект поставки, необходимо зарядить в калибраторе. Это связано с тем, что с момента заряда аккумулятора на заводе-изготовителе прошел значительный срок, в течение которого он частично разрядился (самопроизвольный разряд аккумуляторов при комнатной температуре достигает 20% в месяц и через 9-12 месяцев после заводского заряда аккумуляторы могут полностью разрядиться).

Для первой зарядки аккумулятора в калибраторе необходимо установить режим «ТАЙМЕР-ЗАРЯДКА» и установить таймер на 16 часов (см. п.п. 2.12.4-2.12.6). При этом калибратор произведет полную зарядку аккумулятора и произведет фиксацию уровня зарядки, необходимую. для расчета степени заряженности аккумулятора.

Калибратор производит зарядку аккумулятора постоянным током 15-20 мА, что соответствует требуемому уровню тока зарядка данного типа аккумуляторов.

При использовании нового аккумулятора, а также аккумулятора, находящегося в комплекте поставки калибратора, рекомендуется произвести тренировочные циклы заряда/разряда аккумулятора. Операцию с полным разрядом и последующим зарядом нужно повторить три-четыре раза с перерывом между циклами не более 1 недели. Это позволит аккумулятору увеличить срок его службы.

Срок службы аккумулятора определяется количеством циклов заряд/разряд, поэтому рекомендуется производить зарядку аккумулятора при уровне заряда менее 50 % (информация о уровне заряда аккумулятора выводится при входе в режим «АККУМУЛЯТОР»). Для реальных условий эксплуатации количество циклов составляет не менее 500, при этом емкость аккумулятора уменьшается на 60% относительно номинального значения (характерно для аккумулятора типа GP17R8H). Это количество циклов заряда/разряда соответствует 3 годам эксплуатации калибратора в реальных условиях (в среднем 3 цикла заряд/разряд в неделю).

Для установки/извлечения аккумулятора необходимо снять крышку батарейного отсека, как показано на рисунке 5:

Рисунок 5 – Снятие / установка аккумулятора



Если во время работы с калибратором без внешнего источника питания на ЖКИ появляется изображение разряженного аккумулятора , необходимо произвести зарядку аккумулятора (в режиме «АВТОЗАРЯДКА» или в режиме «ТАЙМЕР-ЗАРЯДКА»). Работоспособность калибратора может сохраниться еще некоторое время (от 10 до 30 мин), если не пользоваться подсветкой ЖКИ. Необходимо учитывать, что включение подсветки ЖКИ значительно ускоряет разрядку аккумулятора.



ВНИМАНИЕ! Перед зарядкой аккумулятора убедитесь, что к калибратору подключен внешний источник питания.



ВНИМАНИЕ! В батарейном отсеке калибратора допускается производить зарядку аккумуляторов типа GP17R8H (или аналогичных). Запрещается производить зарядку щелочных батарей, так как это может привести к выходу калибратора из строя.



2.12.1 Для зарядки аккумулятора при помощи электронного блока необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «6») на пункте основного меню:





и нажать клавишу «Вперед».

При этом калибратор переходит в меню выбора режима зарядки аккумулятора:





На верхней строке ЖКИ отображается информация о текущем состоянии (уровне заряда) аккумулятора. На нижней строке отображаются режимы зарядки аккумулятора, выбираемые при помощи клавиш «Вверх» или «Вниз»:

автозарядка

таймер-зарядка

таймер:   10ч



Примечание: При уровне заряда аккумулятора более 50% производить зарядку не рекомендуется (для увеличения срока эксплуатации).



2.12.2 Калибратор обеспечивает зарядку аккумулятора в двух режимах: автоматическая зарядка и зарядка по таймеру.

Режим «АВТОЗАРЯДКА» применяется для автоматической зарядки аккумулятора. Зарядка будет происходить до тех пор, пока напряжение на клеммах аккумулятора не достигнет верхнего установленного предела. При этом время зарядки зависит от уровня заряда аккумулятора.

Режим «ТАЙМЕР-ЗАРЯДКА» применяется для зарядки аккумулятора в течение заданного интервала времени. Также, этот режим применяется для установки верхнего предела уровня заряда аккумулятора (во время эксплуатации аккумулятора, происходит его старение, выраженное снижением его электрической емкости) при зарядке новых или глубоко разряженных аккумуляторов (напряжение на клеммах менее 7,5 В). Перезапись верхнего предела уровня заряда аккумулятора происходит при таймер-зарядке более 10 часов.

Для полной зарядки аккумулятора необходимо установить таймер на 16 часов.

2.12.3 Для выбора режима «АВТОЗАРЯДКА», следует установить курсор на строке:





и нажать клавишу «Вперед». При этом на экране ЖКИ отобразится процесс зарядки аккумулятора. После окончания зарядки (достижения верхнего уровня заряда), калибратор переходит в основное меню.

2.12.4 При выборе режима «ТАЙМЕР-ЗАРЯДКА» необходимо сначала установить время зарядки. Для этого, при помощи клавиш «Вверх» или «Вниз» установить курсор на строке:





и нажать клавишу «Вперед». После этого калибратор войдет в режим редактирования времени зарядки (появится курсор в виде подчеркивания под одной из цифр).

Для изменения времени зарядки аккумулятора следует использовать цифровые клавиши или клавиш «Вверх» или «Вниз». Время зарядки выбирается от 1 до 20 часов с дискретностью в один час.

2.12.5 Для сохранения введенного значения следует нажать клавишу «Ввод».



Примечание: при отключении внешнего источника питания, калибратор отключает заряд аккумулятора и теряет информацию о введенном значении таймера зарядки.



2.12.6 При помощи клавиш «Вверх» или «Вниз» необходимо установить курсор на строке:





и нажать клавишу «Вперед». При этом на экране ЖКИ появится анимация процесса зарядки аккумулятора. После окончания зарядки калибратор переходит в основное меню.



ВНИМАНИЕ! Зарядку аккумулятора следует доводить до конца! Во время зарядки аккумулятора нельзя отключать внешний источник питания.



2.13 Режим дополнительных настроек калибратора (опции)

Данный раздел основного меню калибратора содержит внутренние настройки калибратора (коэффициент усреднения, включение/выключение звукового сигнала, установка часов и даты), а также дополнительные режимы (связь с персональным компьютером, информация о перегрузках, дате калибровке и заводском номере модуля давления).

Для входа в режим «ОПЦИИ» следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:





и нажать клавишу «Вперед». На экране ЖКИ появляется меню, содержащее следующие пункты:



1.СВЯЗЬ С ПК

2.СМ./УСТ. ЧАСЫ

3.ЗВУК

4.УСРЕДНЕНИЕ

5.КАЛИБРОВКА



Выбор необходимого пункта меню осуществляется установкой курсора на необходимую строку при помощи клавиш «Вверх», «Вниз» (или соответствующей цифровой клавиши) и нажатием клавиши «Вперед».



2.14 Связь с компьютером

2.14.1 При дистанционном управлении калибратора (работе совместно с персональным компьютером) необходимо предварительно подключить калибратор к компьютеру при помощи адаптера RS-232 или USB (поставляется по заказу).

2.14.2 С помощью клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») установить курсор на пункте:





и нажать клавишу «Вперед».

2.14.3 В появившемся меню при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «1») следует установить курсор на пункте:





и нажать клавишу «Вперед». При этом калибратор входит в режим соединения с персональным компьютером:





В этом режиме калибратор ожидает команд от компьютера, формируемых пользовательской программой. Описание работы пользовательской программы изложено в «Руководстве пользователя» и поставляется совместно с программным обеспечением.

2.14.4 Для возврата в предыдущий раздел меню необходимо нажать клавишу «Назад».



2.15 Установка часов, даты

Калибратор имеет часы, работающие независимо от внутреннего аккумулятора и внешнего источника питания. Текущее время (отображается в 24 часовом формате) и дата (формат отображения: день/месяц/год) обеспечивают хронологическую точность протоколам поверки (при работе калибратора в режиме «ПАМЯТЬ»).

2.15.1 Для установки точного времени и даты следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:





и нажать клавишу «Вперед».

2.15.2 В появившемся меню при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «2») следует установить курсор на пункте:





и нажать клавишу «Вперед». После этого на экране ЖКИ отобразится текущее время и дата:





2.15.3 Для изменения текущего времени необходимо установить курсор на пункте «ВРЕМЯ» и нажать клавишу «Вперед».

При этом калибратор входит в режим редактирования текущего времени (появляется курсор в виде подчеркивания). При помощи клавиш «Вперед», «Назад» установить курсор под редактируемой цифрой, а при помощи цифровых клавиш (или клавиш «Вверх», «Вниз») ввести точное время. Для сохранения измененного текущего времени необходимо нажать клавишу «Ввод».

2.15.4 Для изменения текущей даты следует установить курсор на пункте «ДАТА»:

и нажать клавишу «Вперед». При этом калибратор входит в режим редактирования текущей даты (появляется курсор в виде подчеркивания). При помощи клавиш «Вперед», «Назад» следует установить курсор под редактируемой цифрой, а при помощи цифровых клавиш (или клавиш «Вверх» или «Вниз») ввести текущую дату. Для сохранения измененной даты необходимо нажать клавишу «Ввод».



Примечание: Редактируемое значение меняется только в допустимых пределах, при вводе некорректного значения (например, 25:80:80) и нажатии клавиши «Ввод», программа калибратора автоматически обнулит введенные значения (00:00:00).



2.15.5 Для выхода из режима «СМ./УСТ. ЧАСЫ» в основное меню следует нажать клавишу «Назад» два раза.



2.16 Разрешение/запрещение звукового сигнала

Калибратор имеет встроенный звукоизлучающий динамик, который дублирует нажатие клавиш звуковыми сигналами (этот режим выбирается по желанию пользователя), а так же сигнализирует о превышении допустимого значения давления (режим аварийной сигнализации превышения давления включен постоянно и пользователем не отключается). При превышении измеряемого давления установленного диапазона, калибратор сигнализирует прерывистым звуковым сигналом, при превышении давления ВПИ модуля давления - постоянным.

2.16.1 Для включения звукового сигнала при нажатии клавиш необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:





и нажать клавишу «Вперед».

2.16.2 В появившемся меню следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «3») на пункте:





и нажать клавишу «Вперед».

2.16.3 В появившемся меню необходимо установить курсор на пункте:





и нажать клавишу «Ввод».

2.16.4 Для отключения звукового сигнала необходимо установить курсор на строке «ВЫКЛ» (см. п. 2.16.3) и нажать клавишу «Ввод».

2.16.5 Для возврата в основное меню следует нажать клавишу «Назад» два раза.



2.17 Выбор коэффициента усреднения

Коэффициент усреднения позволяет произвести настройку фильтрации показаний, а следовательно, уменьшить случайную составляющую в измеренных показаниях калибратора. При увеличении коэффициента усреднения, происходит увеличение времени выхода калибратора на установившейся режим. При установке коэффициента усреднения равного 1, скорость установления показания калибратора будет максимальной, но при этом может наблюдаться нестабильность показаний измерения. При выборе коэффициента усреднения показаний необходимо найти компромисс между скоростью (динамичностью) отображения информации и уровнем нестабильности показаний (вызванных различного родами шумов). Значение коэффициента усреднения заносится в энергонезависимую память калибратора и распространяется на режимы измерения давления, тока и напряжения (в режимах работы калибратора: «ИЗМЕРЕНИЕ», «ПАМЯТЬ» «ТЕСТ РЕЛЕ», «ГЕРМЕТИЧНОСТЬ», «AV-МЕТР»).

2.17.1 Для выбора коэффициента усреднения необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:





и нажать клавишу «Вперед».

2.17.2 В появившемся меню установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «4») на пункте:



и нажать клавишу «Вперед». Калибратор переходит в режим редактирования коэффициента (появляется числовое значение коэффициента, под которым появляется курсор в виде подчеркивания):





При помощи клавиш «Вверх» или «Вниз» (или цифровых клавиш) необходимо установить необходимое значение коэффициента и нажать клавишу «Ввод».

2.17.3 Для возврата в основное меню следует нажать клавишу «Назад» два раза.



2.18 Просмотр технической информации о калибраторе

Данный режим предназначен для просмотра общей информации о калибраторе: даты калибровки, номера калибратора, зафиксированном количестве перегрузок модуля давления, зафиксированном значении давления и дата максимальной из ранее зафиксированных перегрузок, информации о значении и дате последней зафиксированной перегрузке.

2.18.1 Для просмотра информации о калибраторе следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:





и нажать клавишу «Вперед».

2.18.2 В появившемся меню необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «5») на пункте:





и нажать клавишу «Вперед». Пункт меню «ТЕХНОЛ. КАЛИБР» является технологическим и предназначен для просмотра калибровочной информации. Данный раздел меню защищен паролем и пользователю не доступен.

В появившемся меню следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «2») на пункте:





и нажать клавишу «Вперед».

При этом на ЖКИ выводится информация о дате калибровки электронного блока:





2.18.3 Для просмотра информации о номере калибратора следует нажать клавишу «Вниз» или цифровую клавишу «2»:





2.18.4 Для просмотра информации о количестве перегрузок, записанных в памяти подключенного модуля давления следует нажать клавишу «Вниз» или цифровую клавишу «3»:



2.18.5 Для просмотра информации о давлении перегрузки (максимальной из ранее зафиксированных перегрузок) следует нажать клавишу «Вниз» или цифровую клавишу «4»:





2.18.6 Для просмотра информации о дате максимальной из ранее зафиксированных перегрузок, следует нажать клавишу «Вниз» или цифровую клавишу «5»:





2.18.7 Для просмотра информации о давлении последней зафиксированной перегрузке, следует нажать клавишу «Вниз» или цифровую клавишу «6»:





2.18.8 Для просмотра информации о дате последней зафиксированной перегрузке, записанной в памяти подключенного модуля давления следует нажать клавишу «Вниз» или цифровую клавишу «7»:





2.18.9. Для возврата в основное меню калибратора необходимо нажать клавишу «Назад» три раза.



2.19 Выбор единиц измерения давления

Выбор единиц измерения давления в режимах «ТЕСТ РЕЛЕ», «ГЕРМЕТИЧНОСТЬ», а также при выводе информации о ВПИ подключенного модуля давления осуществляется в пункте основного меню «ЕД. ИЗМЕРЕНИЯ». Единицы измерения в режиме «ИЗМЕРЕНИЕ» и «ПАМЯТЬ» устанавливаются при выборе соответствующего диапазона с заданным значением ВПИ (см. п. 2.7).

2.19.1 Для изменения единиц измерения в вышеуказанных режимах калибратора необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «8») на пункте основного меню:

и нажать клавишу «Вперед».

В предлагаемом меню следует выбрать необходимую единицу измерения из ряда:



1. кПа

2. MПa

3. Пa

4. Бар

5. мБар

6. mmHg

7. кгс/м²

8. кгс/см²

9. mmH₂O



2.19.2 Для выбора необходимой единицы измерения следует установить курсор напротив необходимой единицы измерения:



и нажать клавишу «Ввод», при этом выбранная единица измерения давления записывается в энергонезависимую память калибратора и будет учитываться в последующих сеансах работы калибратора.

2.19.3 Для возврата в основное меню калибратора следует нажать клавишу «Назад».



2.20 Работа в режиме ампервольтметра

Режим «AV – МЕТР» предназначен для измерения выходных электрических сигналов с поверяемых СИД. Калибратор может работать в одном из режимов измерения электрического сигнала:

-     измерение тока в диапазоне от 0 до 22 мА (нормированный диапазон от 0 до 20 мА);

-     измерение напряжения постоянного тока в диапазоне от 0 до 1,1 В (нормированный диапазон от 0 до 1 В).

Предел допускаемой основной погрешности в режиме измерения электрических параметров указан в таблице 2.

Подключение калибратора при измерении электрических сигналов производится согласно рисунку 6:

Рисунок 6 – Подключение калибратора в режиме AV - метра



2.20.1 Для работы калибратора в режиме «AV - МЕТР» необходимо установить курсор на пункте основного меню при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «9»):





и нажать клавишу «Вперед». При этом калибратор переходит в режим выбора электрического параметра:





2.20.2 Далее следует выбрать режим измерения электрического параметра при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «1» или «2»), установив курсор на соответствующем пункте и нажать клавишу «Вперед». В зависимости от выбранного пункта на экране ЖКИ отобразится либо режим измерения тока:





либо режим измерения напряжения:





2.20.3 Для просмотра дополнительной информации (расположенной на нижней строке ЖКИ) в режиме измерения электрических сигналов необходимо с помощью клавиши «Вверх», «Вниз» или соответствующих цифровых клавиш пролистать нижнюю строку. При этом отобразится следующая информация:

ВПИ                     0-20мА (0-1 V) (диапазон измеряемой величины);

Р(ВПИ)                0,00% (значение измеренной величины в процентах от выбранного диапазона);

ОБНУЛЕНИЕ  I (U) (проведение операции обнуления);

УСРЕДНЕНИЕ     3 (выбор коэффициента усреднения измеряемой величины);

MIN I (U)               0.0000 (0.00001) (минимальное значение измеренной величины);

MAX I (U)             19.9995 (1,00001) (максимальное значение измеренной величины).



2.20.4 Для обнуления показаний измеряемой величины необходимо выполнить следующее:

-       при измерении тока: разомкнуть электрическую цепь (отсоединив один провод из разъема калибратора), установить курсор на пункте «ОБНУЛЕНИЕ I» и нажать клавишу «Ввод». После этого необходимо собрать электрическую цепь;

-       при измерении напряжения: замкнуть измерительные входы калибратора (указанные на рисунке 6), установить курсор на пункте «ОБНУЛЕНИЕ U» и нажать клавишу «Ввод». После этого необходимо собрать электрическую цепь.

2.20.5 Для выхода из режима «AV - МЕТР» следует нажать клавишу «Назад» два раза.



2.21 Работа с блоком питания «Метран – 516»

Блок питания «Метран – 516» предназначен для питания электронного блока калибратора и поверяемого датчика давления с унифицированным токовым выходом (0-5, 5-0, 4-20, 20-4) мА. Работа калибратора в режимах «Зарядка аккумулятора» и «Генерация» осуществляется только при подключенном блоке питания.

Блок питания имеет два гальванически развязанных канала с выходными напряжениями 24В (для питания поверяемого датчика давления) и 12В (для питания калибратора давления), имеющих защиту от перегрузки и короткого замыкания. Блок питания имеет встроенное сопротивление нагрузки равное 430 Ом (суммарное сопротивление нагрузки с учетом входного сопротивления калибратором давления в режиме измерения тока равно 505 Ом). При необходимости изменения величины сопротивления нагрузки (увеличения или уменьшения) подключите дополнительный резистор.

Описание, принцип работы и технические характеристики блока питания приведены в РЭ на «Метран – 516».

Схемы подключения блока питания при поверке датчика давления приведены в приложениях Г и Д.



3 Техническое обслуживание



3.1 Общие указания

3.1.1 Техническое обслуживание калибратора заключается в проверке технического состояния и в его периодической поверке.

3.1.2 Проверка технического состояния калибратора проводится после его получения (входной контроль) перед эксплуатацией, а также в процессе эксплуатации в лабораторных условиях.

3.1.3 При проверке калибратора в процессе эксплуатации, как правило, проверяется его герметичность и показания калибратора, соответствующие нижнему и верхнему значениям диапазона измерения модуля давления, путем подачи давления с грузопоршневого манометра или эталонного задатчика давления типа «Воздух».



3.2 Меры безопасности

3.2.1 К эксплуатации калибраторов допускаются лица, ознакомленные с правилами их эксплуатации и прошедшие инструктаж по технике безопасности.



3.3 Техническое освидетельствование

3.3.1 Калибратор подлежит государственной поверке. Межповерочный интервал 1 раз в год.



3.4 Технический сервис

В калибраторе технологический процесс калибровки и настройки метрологических характеристик электронного блока и модулей давления достаточно сложен. Поэтому предприятие-изготовитель ПГ МЕТРАН рекомендует потребителям осуществлять ремонтные работы и работы по калибровке у изготовителя.

Техническое обслуживание (ТО) калибратора заключается в следующем:

а) ремонт (средний и сложный);

б) добавление диапазонов измерения давления (добавление модулей давления).



Калибратор давления, отправляемый на ремонт, должен быть полностью укомплектован и находиться в упаковке (в футляре) предприятия – изготовителя.



3.5 Перечень возможных неисправностей и способы их устранения

Варианты приведены в таблице 3.



Таблица 3

Неисправность	Причина неисправности	Способ устранения
При работе от внутреннего аккумулятора, калибратор включается на некоторое время и выключается или не включается вовсе	Аккумулятор разряжен.	Необходимо подключить внешний источник питания и произвести зарядку аккумулятора.
Время работы калибратора при полностью заряженном аккумуляторе менее 2-х часов	Исчерпан ресурс заряда/разряда аккумулятора.	Необходимо заменить аккумулятор аналогичным.
Калибратор не работает в режиме генерации тока (напряжения).	Отключен внешний источник питания. Произошел обрыв в линии электрической цепи (нет генерации тока). Произошло короткое замыкание в линии электрической цепи (нет генерации напряжения).	Подключите внешний источник питания к калибратору. Проверьте состояние линии электрической цепи и при необходимости устраните обрыв (или короткое замыкание).
Выходной сигнал с модуля давления отсутствует или калибратор выдает сообщение о неподключенном модуле давления.	Обрыв сигнальных проводов модуля давления.	Найти и устранить обрыв. Заменить кабель модуля давления (требуется ремонт модуля).
Выходной сигнал с поверяемого датчика отсутствует.	Обрыв в линии электрической связи с электронным блоком. Вышли из строя цепи защиты.	Найти и устранить обрыв. Требуется ремонт калибратора.
Основная погрешность калибратора превышает допускаемую по п. 1.2.3.	Негерметичность подводящей давление системы. Неисправность модуля давления.	Произвести проверку подводящей давление системы, устранить негерметичность или отправить калибратор на предприятие-изготовитель.



4 Хранение



4.1 Условия хранения должны соответствовать условиям хранения 1 по ГОСТ 15150 для складских помещений изготовителя и потребителя.

4.2 В складских помещениях не должно быть пыли, паров кислот, щелочей и газов, вызывающих коррозию металлических поверхностей.



5 Транспортирование



5.1 Транспортирование калибраторов производить в таре предприятия-изготовителя всеми видами транспорта при условии защиты от прямого действия атмосферных осадков. При перевозке авиатранспортом калибраторы должны находиться в герметизированном отсеке.

5.2 Условия транспортирования калибраторов должны соответствовать условиям 5, для морских перевозок в трюмах – условиям хранения 3 по ГОСТ 15150, но при температуре от минус 25 до плюс 50 ºС.

5.3 Размещение и крепление ящиков с калибраторами при транспортировании должны исключать возможность их смещения и ударов друг о друга и о стенки транспорта.



6 УТИЛИЗАЦИЯ



6.1 Калибратор не содержит ядовитых, токсичных и взрывчатых веществ.

6.2 Утилизация калибратора может осуществляться любым приемлемым для потребителя способом.

Приложение А

(справочное)

Ссылочные нормативные документы

Таблица А.1





ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Пример условного обозначения при заказе



Комплект калибратора состоит из базового комплекта и опций, заказываемых в соответствии с таблицами Б.1, Б.2, Б3.

Базовый комплект включает в себя: электронный блок с комплектом электрических проводов, блок питания, аккумулятор, футляр (сумку), сопроводительную документацию.





Калибратор Метран 515 - К25/М0,16/М1 – Н-2,5/П60 – RS-232

1                                 2                    3                    4



1 – наименование калибратора;

2 – коды модулей давления (по выбору из таблиц Б.1, Б.2);

3 – коды источников давления (таблица Б.3);

4 – код аппаратно – программного интерфейса (RS232 или USB) (по заказу);



Рекомендации при выборе источников давления:

-  модули В25; В63; М0,16; М0,16Д; М1; М1Д – насос ручной пневматический Н-2,5;

-  модули М0,16; М0,16Д; М1; М1Д; М2,5 (до ВПИ 2,5 МПа) – насос ручной пневматический Н-2,5П, Н-2,5М;

-  модули М10; М25; – гидропресс П-25;

-  модули М10, М25, М60 – гидропресс П-60

-  все модули, кроме К2,5; К2,5Д; К6; К6Д; К25; К25Д – помпа PV-411;

-  модули В25; В63; К2,5; К2,5Д; К6; К6Д; К25; К25Д; М0,16; М0,16Д – помпа ручная пневматическая П-0,25.

-  модули В25; В63; В100; К2,5; К2,5Д; К6; К6Д; К25; К25Д; М0,16; М0,16Д – помпа ручная пневматическая П-0,25М.

Продолжение ПРИЛОЖЕНИЯ Б

Таблица Б.1



Таблица Б.2



Таблица Б.3





Приложение В

(обязательное)

Установочные и присоединительные размеры



Рисунок В.1 – Электронный блок







Рисунок В.2 – Модуль давления





Приложение Г

(рекомендуемое)

Схема внешних соединений калибратора





Поверка манометрического оборудования осуществляется либо при помощи программного обеспечения (автоматизированный процесс поверки), либо вручную (фиксирование показаний и расчет погрешностей производит поверитель).

ПРИЛОЖЕНИЕ Д

(рекомендуемое)



Схема подсоединения электронного блока с калибруемым датчиком давления





Д – датчик давления;

М 515– портативный калибратор давления Метран – 515;

M-516 – блок питания;

R_Н – встроенное в блок питания сопротивление нагрузки.

Рисунок Д.1 – Для датчиков с выходным сигналом: (4-20)мА, (20-4)мА, (двухпроводная линия связи).



Д – датчик давления;

М 515– портативный калибратор давления Метран – 515;

M-516 – блок питания;

R_Н – сопротивление нагрузки согласно руководства по эксплуатации на датчик давления.

Рисунок Д.2 – Для датчиков с выходным сигналом: (0-5)мА, (5-0)мА, (четырехпроводная линия связи).

ПРИЛОЖЕНИЕ Е

(справочное)

Алгоритм работы с калибратором



Продолжение ПРИЛОЖЕНИЯ Е

Продолжение ПРИЛОЖЕНИЯ Е



Примечание: Стрелка «вправо» Þ («вниз» ß) в схеме обозначает нажатие клавиши «Вперед» или «Вниз» электронного блока. Для возврата в предыдущий пункт меню необходимо нажать клавишу «Назад», при достижении конечного пункта меню, курсор автоматически переходит к первому пункту.
