Стенд для поверки термопреобразователей сПДТ-ТС-ТП-УВС. Руководство по эксплуатации 1594.300.00 РЭ

Содержание

1.2 Технические характеристики. 4

1.3 Устройство и работа. 10

1.4 Маркировка. 12

1.5 Упаковка. 12

2 Использование по назначению.. 12

2.1 Общие указания. 12

2 Использование по назначению.. 12

2.1 Общие указания. 12

2.2 Подготовка стенда к использованию.. 12

2.3 Использование стенда. 15

5 Комплектность. 16

6 Срок службы и гарантии изготовителя. 16

7 Свидетельство об упаковывании. 17

8 Свидетельство о приемке. 17

Приложение А 23

Настоящее руководство по эксплуатации (РЭ) распространяется на стенд СПДТ-ТС-ТП-УВС для поверки, термопреобразователей и предназначено для изучения его устройства, принципа действия, правил эксплуатации, хранения и транспортирования.

Ссылочные нормативные документы приведены в приложении А.

1 Описание и работа

1.1 Назначение стенда

Стенд предназначен для поверки термопреобразователей сопротивления (ТС) ГОСТ 6651, термоэлектрических преобразователей (ТП) ГОСТ 6616, термопреобразователей с унифицированными выходными сигналами ГОСТ 13384, а также для поверки других термометров, включая импортные, предназначенных для измерений температуры в диапазоне от минус 30 до 1200 ºС, методом расчета значений температур, измеряемых эталонным и поверяемым термометрами.

По устойчивости к климатическим воздействиям стенд изготавливается в исполнении УХЛ 4.2 по ГОСТ 15150, но для работы при температуре окружающего воздуха (20 ± 5) ºС, относительной влажности от 30 до 80%, атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.). Вибрация, тряска и удары должны отсутствовать.

1.2 Технические характеристики

1.2.1 Стенд, в зависимости от типа источников воспроизведения температуры, которыми он может быть укомплектован, обеспечивает поверку преобразователей в диапазоне этих температур.

Диапазоны измеряемых и воспроизводимых температур задаются заказчиком по согласованию с предприятием изготовителем – ПГ «Метран» и обеспечиваются выбором эталонных термометров и источников воспроизведения температуры. Возможна поставка любого оборудования, указанного в тематическом каталоге ПГ «Метран» - «Метрологическое оборудование», а также других производителей.

Стенд по заказу может быть укомплектован персональным компьютером и принтером, для автоматизации процесса поверки с использованием аппаратно-программного интерфейса RS 232.

1.2.2 Входящее в состав стенда оборудование позволяет одновременно поверять до 6 ТС или до 4-х ТП или до 6 термопреобразователей с унифицированными выходными сигналами.

1.2.3 Стенд, по числу подключаемых термопреобразователей является восьмиканальным.

1.2.4 Электрическое питание стенда осуществляется от сети однофазного переменного тока напряжением (220) В и частотой (50 ± 1) Гц.

1.2.5 К розеткам стенда можно подключить приборы с суммарной потребляемой мощностью не более 2,0 кВт.

1.2.6 Электрическое сопротивление изоляции между несвязанными электрическими цепями не менее 20 МОм – при температуре (25±10) ºС и относительной влажности от 30 до 80%.

1.2.8 Габаритные размеры стенда СПДТ-ТС-ТП-УВС, мм, не более:

длина 1540;

высота 1230...1410;

ширина 850.

1.2.9 Характеристики оборудования, работающего совместно со стендом, приведены ниже.

Средства поверки состоят из аппаратуры для воспроизведения температуры, образцовых термометров, электроизмерительной аппаратуры для измерения параметров термопреобразователей и вспомогательного оборудования.

1.2.9.1 Мультиметр многоканальный прецизионный «Метран 514» предназначен для одновременного и независимого измерения сигналов от поверяемых и эталонных термопреобразователей, пересчета измеренных величин сопротивления (ТС), напряжения (ТП), силы тока (УВС) в значения температуры, сравнение значений температуры в режиме «ПОВЕРКА» с выдачей результата «ГОДЕН», «БРАК».

Диапазоны измерения и предел допускаемой основной погрешности для соответствую-

щей функции мультиметра «Метран 514» соответствуют значениям, приведенным в таблице 1.

Таблица 1

Функция

Диапазон

Единица

младшего

разряда

Пределы допускаемой основной

погрешности в диапазоне

температур от 10 до 35 °С,

± (% ИВ + *)

Измерение силы

постоянного тока

± (0 – 25) мА

0,0001 мА

0,0065% + 0,25 мкА

Измерение напряжения

постоянного тока

± (0 – 200) мВ

± (0 – 1.1) В

0,1 мкВ

1 мкВ

0,005 % + 2,0 мкВ

0,005 % + 10 мкВ

Измерение сопротивления постоянному току

0 – 400 Ом

400 – 2000 Ом

0,0001 Ом

0,001 Ом

0,0025 % + 0,005 Ом

0,0025 % + 0,02 Ом

Примечания

1 ИВ – значение текущей измеряемой или генерируемой величины.

2 *– постоянное значение параметра

Типы поверяемых термопреобразователей сопротивления (ТС), пределы допускаемой основной погрешности и диапазоны измерения выходных сигналов ТС соответствуют значениям, приведенным в таблице 2.

Таблица 2

Тип ТС	W₁₀₀	Диапазон измеряемых температур, °С	Пределы допускаемой основной погрешности, °С	Единица младшего разряда, ºС
50П	1,3910	от – 199 до +1099	± (0,02+0,000025×t)	0,001
100П			± (0,015+0,000025×t)
200П			для температуры менее 260°С ± (0,015+0,000025× t) для температуры от 260 и выше: ± (0,03+0,000025× t)
500П	1,3910	от – 195 до +849	± (0,015+0,000025× t)	0,001
1000П	1,3910	от - 195 до +250	± (0,015+0,000025× t)	0,001
Pt 50	1,3850	от – 195 до +845	± (0,02+0,000025×t)	0,001
Pt 100			± (0,015+0,000025×t)
Pt 200			для температуры менее 260°С ± (0,015+0,000025× t) для температуры от 260 и выше: ± (0,03+0,000025× t)
Pt 500			± (0,015+0,000025× t)
Pt 1000		от – 195 до +250	± (0,015+0,000025× t)

Продолжение таблицы 2

50 М	1,4280	от – 184 до +200	± (0,02+0,000025×t)	0,001
53 М
100М			± (0,015+0,000025× t)
Cu 50	1,4260	от - 49 до +199	± (0,02+0,000025×t)
Cu 100			± (0,015+0,000025× t)
100 H	1,6170	от - 59 до +179	± (0,015+0,000025× t)
Ni -100

Типы поверяемых ТП, пределы допускаемой основной погрешности и диапазоны измерения выходных сигналов термопар соответствуют значениям, приведенным в таблице 3.

Таблица 3

Тип ТП	Диапазон измерения и воспроизведения выходных сигналов, °С	Пределы допускаемой основной погрешности, ± (°С)*	Единица младшего разряда, ºС
R (ПП)	от 200 до + 1600	0,2	0,01
S (ПП)	от 200 до + 1600	0,2
B (ПР)	от 1000 до + 1700	0,2
N (НН)	от - 200 до + 1300	0,2
K (ХА)	от - 200 до + 1370	0,2
T (МК)	от - 200 до + 400	0,2
J (ЖК)	от - 200 до + 1200	0,2.
E (ХКн)	от - 200 до + 1000	0,15
L (ХК)	от - 200 до + 800	0,2
А-1, А-2, А-3 (ВР)	от 10 до + 2500 (1800)	0,5
Примечание – * без учета допускаемой абсолютной погрешности канала компенсации температуры холодного спая (± 0,3 ºС).

Технические характеристики на Мультиметр «Метран 514» приведены в таблице 4.

Таблица 4

Диапазон рабочих температур, °С	от + 5...до+50
Масса мультиметра, кг, не более	3
Потребляемая мощность, не более, Вт:	8
Габаритные размеры (Ш х Г х В), мм:	205х265х130
Электропитание, В/Гц	(220±22) /(50±1)

1.2.9.2 Прецизионный термостат “Термотест 100”, предназначен для точного поддержания температуры при поверке термопреобразователей.

Технические характеристики на термостат “Термотест 100” приведены в таблице 5.

Таблица 5

	Диапазон рабочих температур, °С	от минус 30...до+100
	Погрешность регулирования, не более, °С:	±0,02
	Термометры	Кассета для креплений 6-ти термометров с пружинными зажимами от 9 до 16 мм
	Градиент температуры на 100мм высоты, не более, °С:	<0,02
	Глубина погружения термометров, мм:	500
Производительность насоса, не менее, л/мин:		18
Объем ванны, л:		14
Потребляемая мощность, не более, кВт:		2,2
Электропитание, В/Гц		220/50
Габаритные размеры (Ш х Г х В), мм:		640х380х760
Объём теплоносителя, не более, л:		14
Теплоноситель:		Тосол-40
Масса термостата без теплоносителя, кг, не более		60
Электропитание, В/Гц		220/50
Габаритные размеры (Ш х Г х В), мм:		640х380х760

1.2.9.3 Эталонный термометр сопротивления “ЭТС–100” предназначен для поверки рабочих средств измерения температуры. Технические характеристики на “ЭТС- 100”, в диапазоне измеряемых температур (+0,01…+231,928)°С приведены в таблице 6.

Таблица 6

Диапазон измеряемых температур, °С	См. выше
Номинальное сопротивление при 0°С R0, Ом	100±0,05
Нестабильность в температурном эквиваленте в тройной точке воды после отжига при температуре на 10°С выше верхнего предела измерения, °С	0,01
Отношение сопротивления при температуре 100°С к сопротивлению в тройной точке воды, W100	1,3850
Доверительная погрешность при t= 0,01°С	0,02
Доверительная погрешность при 231,928°С	0,04
Электрическое сопротивление изоляции между выводами и корпусом при температуре (20±2)°С и относительной влажности (60±15)%, МОм	100
Диаметр защитной трубки, мм	5
Диаметр головки термометра, мм	20
Длина монтажной части, мм	670
Масса, г	100

1.2.9.4 Термостат “Термотест 300” для поверки и калибровки термометров при высоких температурах от +100 до +300°С. Технические характеристики термостата приведены в таблице 7.

Таблица 7

Технические характеристики:
Диапазон регулируемых температур, °С	от +100 до + 300
Стабильность поддержания температуры, не более, °С	±0,02
Градиенты температуры на 100 мм высоты не более, °С	<0,01
Глубина погружения термометров, мм	до 500
Кассета для креплений стеклянных ртутных метеорологических термометров – 6 гнёзд – с пружинными зажимами для термометров Æ, мм	от 9 до 16
Производительность насоса, л/м	18
Габаритные размеры термостата, мм	480 × 340 ×840
Объем теплоносителя при 20 °С не более, л	18
Теплоноситель	ПМС 100
Масса термостата без жидкости, кг	30

1.2.9.8 Вместе с термостатом “Термотестом-300” используется специализированный вытяжной шкаф “ШВС-Т”, предназначенный для удаления паров теплоносителя, образующихся при поверке и калибровке термопреобразователей.

Отличительные особенности:

· декоративное покрытие эпоксидной порошковой эмалью;

· встроенный вытяжной вентилятор производительностью 280 м3/ч;

· дистанционно управляемый клапан вентиляционной системы, позволяющий регулировать интенсивность аспирации от 0 до 100%;

· заниженная столешница, позволяющая опустить шкалы термометров на уровень глаз человека среднего роста для повышения точности измерений и удобства работы;

· выдвижная мини-столешница для записей;

· выдвижной ящик для принадлежностей;

· внутренний пылевлагозащищенный люминесцентный светильник мощностью 20Вт;

· установка входного двухполюсного автоматического выключателя 25 А.

Основные технические характеристики вытяжного шкафа в таблице 10.

Таблица 10

Наружный диаметр вытяжного патрубка, мм	150
Суммарная мощность внешних электропотребителей, кВт	5
Питание	220 В / 50 Гц;
Габаритные размеры (Ш×Г×В), мм	700×1000×2100
Масса, кг, не более	112

1.2.9.9 Малоинерционная трубчатая печь “МТП-2МР” предназначена для нагрева средств измерения температуры и любых образцов диаметром до 50 мм в лабораторных условиях при их поверке, калибровке, испытаниях.

Печь “МТП-2МР” состоит из печи “МТП-2М” и блока управления (терморегулятора) БУ1М. Технические характеристики на малоинерционную трубчатую печь “МТП-2МР” по

ТУ 50-96 ДДШ 1.298.000, приведены в таблице 11.

Таблица 11

Принцип работы	печь сопротивления горизонтального типа
Рабочий диапазон температур, °C	от 100 до 1200
Размеры рабочего пространства, мм	Ø50, длина 500
Температурный градиент в средней части, не более, °С/см	0,8
Нестабильность поддержания температурного режима, °С/мин	0,1
Время разогрева и охлаждения печи, мин	90
Питание, В/Гц	~220/50
Потребляемая мощность печи, не более, кВт	5
Габаритные размеры печи, не более, мм	(750х175х400)
Габаритные размеры терморегулятора, не более, мм	(270х360х100)
Масса МТП-2МР, не более, кг	25

1.2.9.10 «Термопреобразователь ППО3-1000». Образцовый термоэлектрический преобразователь 3-го разряда ППО-3. Преобразователи термоэлектрические платинородий - платиновые ППО предназначены для использования в качестве средств поверки при аттестации термоэлектрических термометров в воздушной или нейтральной среде.

Технические характеристики по ТУ 50-104-2000. Основные технические характеристики - в соответствии с требованиями ГОСТ Р 52314 для печи МТП-2МР длиной 500 мм, приведены в таблице 12.

Таблица 12

Конструктивное исполнение	00
Рабочий диапазон температур, °C	от 300 до 1200
Предел допускаемой погрешности, °С, не более	±1,8
Размеры, мм	общая длина L=1000, длина l=290
d, мм	4,6
Вероятность безотказной работы за 500 часов не менее	0,90
Ресурс изделия, ч., не менее	500
Средний срок службы, не менее, лет	3

1.3 Устройство и работа

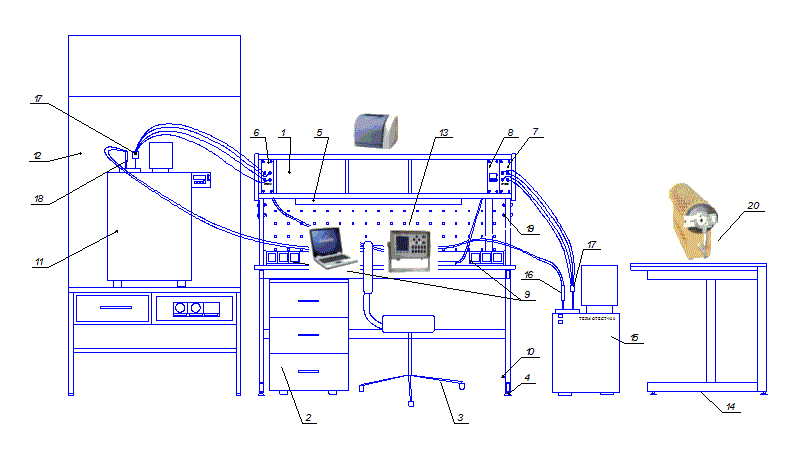

1.3.1 Стенд СПДТ-ТС-ТП-УВС представлен на рисунке 1.

Рисунок 1 – Стенд для поверки термопреобразователей.

1-стол рабочий, 2-тумба с ящиками, 3-кресло, 4 - регулирующие ножки стола; 5- светильник, 6-панель (А1), 7-панель (А3), 8- панель питания (А2); 9 - шина заземления, 10-зажим заземления, 11- “Термотест-300”; 12- шкаф “ШВС-Т”; 13 – “Метран” - 514; 14 – Стол с перфорацией; 15 – “Термотест-100”; 16,18-поверяемые термометры сопротивления; 17- “ЭТС-100”, 19 болты установочные, 20- печь “МТП-2МР”.

В состав стенда СПДТ-ТС-ТП-УВС входит: стол рабочий (поз. 1), тумба с ящиками (поз.2), кресло (поз. 3), светильник (поз. 5).

На столешнице стенда разместить персональный компьютер.

Стенд имеет регулируемые опоры (поз. 4), позволяющие выставить рабочую поверхность стола в горизонтальной плоскости. На правой ножке стенда расположен зажим для заземления стенда (поз. 10). Места заземления (поз. 9, 10) обозначены соответствующей маркировкой “”. На задней стенке стенда размещены розетки для питания электрических приборов 220 В, 50 Гц.

На столе стенда размещается мультиметр многоканальный прецизионный “Метран 514”. Вверху, справа рабочего стола установлена панель с автоматическим выключателем сети питания стенда, слева установлена панель (А1) с клеммными зажимами для подключения “ЭТС-100“ (четырёхпроводная схема подключения). Справа установлена панель (А3) с клеммными зажимами для подключения “ЭТС-100”.

Сигналы с поверяемых термопреобразователей подключаются к входным разъемам “Метран 514” соединительным кабелем с клеммной колодкой (входит в комплект поставки)

“Термотест-100” устанавливается с правой стороны стола; “Термотест-300” устанавливается в вытяжной шкаф “ШВС-Т расположенный с левой стороны стола.

Рабочий стол, вытяжной шкаф “ШВС-Т имеют регулируемые опоры, позволяющие выставить рабочую поверхность в горизонтальной плоскости.

ВНИМАНИЕ! Запрещается работать на стенде без заземления.

Места заземления (шина, зажим заземления) обозначены соответствующей маркировкой “*”.

Рисунок 2 – Панель питания стенда.

На панель питания стенда в соответствии с рисунком 2 выведен выключатель автоматический "СЕТЬ" (поз. 1).

На заднюю панель надстройки стенда, в соответствии с рисунком 3, выведены следующие элементы коммутации:

- разъем для подключения сетевого кабеля питания стенда (поз. 1);

- разъем для подключения электрического питания розеток (поз. 2).

Рисунок 3 – Панель стенда задняя

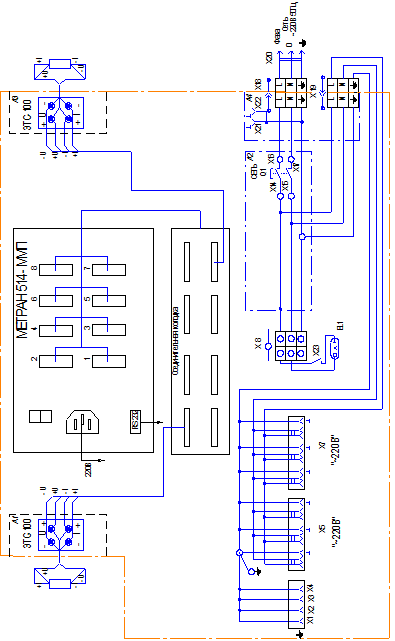

Схема электрическая принципиальная стенда приведена на рисунке 4

1.4 Маркировка

1.4.1 На табличке, прикрепленной к стенду, нанесены следующие надписи:

- товарный знак предприятия-изготовителя;

- наименование изделия;

- порядковый номер по системе нумерации предприятия-изготовителя;

- дата выпуска (месяц, год)

1.4.2 На транспортной таре в соответствии с ГОСТ 14192 нанесены дополнительные информационные надписи и манипуляционные знаки, соответствующие обозначениям: "Хрупкое. Осторожно", "Беречь от влаги" и "Верх".

1.5 Упаковка

1.5.1 Упаковка произведена в соответствии с конструкторской документацией и обеспечивает сохранность стенда при транспортировании и складском хранении в течение гарантийного срока хранения.

2 Использование по назначению

2.1 Общие указания

2.1.1 При получении стенда необходимо установить сохранность тары. В случае ее повреждения следует составить акт и обратиться в транспортную организацию.

2.1.2 Проверить комплектность стенда СПДТ-ТС-ТП-УВС в соответствии с таблицей 10 руководства по эксплуатации.

2 Использование по назначению

2.1 Общие указания

2.1.1 При получении стенда необходимо проверить сохранность тары. В случае ее повреждения следует составить акт и обратиться в транспортную организацию.

2.1.2 Распаковать стенд и проверить комплектность стенда СПДТ-ТС-ТП-УВС в соответствии с таблицей 13 руководства по эксплуатации.

2.2 Подготовка стенда к использованию

2.2.1 При выборе места установки стенда должны быть соблюдены следующие условия:

Рисунок 4 Схема электрическая принципиальная стенда.

- отсутствие тряски, вибрации;

- отсутствие агрессивных примесей в воздухе;

- отсутствие мощных электромагнитных полей.

- наличие силовых розеток 220В с заземлением для подключения стенда и термостатов.

- температура окружающего воздуха (20±5) ºС;

- помещение должно быть оборудовано приточно - вытяжной вентиляцией для обеспечения нормальных климатических условий.

Примечание. При занесении стенда в тёплое помещение в холодное время года, перед включением, выдержите стенд не менее 6 часов.

Расположение оборудования стенда СПДТ-ТС-ТП-УВС показано на рисунке 5.

Рисунок 5–Расположение оборудования стенда СПДТ-ТС-ТП-УВС.

2.2.2 Надстройка с панелями при поставке стенда потребителю установлена в крайнее нижнее (транспортное) положение (190 мм над уровнем столешницы). Надстройка может быть установлена исходя из удобства работы в любое из 3^х рабочих положений (250, 310 или 370мм над уровнем столешницы).

Монтаж надстройки стенда в рабочее положение необходимо проводить в следующем порядке:

- открутить винты крепления задней перфорированной* панели от надстройки стенда;

- открутить нижние винты крепления надстройки от кронштейнов стенда, придерживая надстройку;

- открутить гайки (рис. 1, поз. 19) крепления кронштейнов с каркасом стола, извлечь болты и снять кронштейны;

- установить кронштейны на необходимую высоту и затянуть гайки;

- установить надстройку на кронштейны и закрутить нижние винты крепления надстройки;

- подсоединить к задней панели надстройки все разъемы (см. рис. 3);

- закрутить винты крепления перфорированной панели к надстройке стенда.

- подключить защитное заземление к клемме (поз. 10, рис. 1);

2.2.3 После установки рабочего стола, с термостатами «Термотест-100»и «Термотест-300», «Печь МТП-2МР» необходимо произвести проверку работоспособности стенда. Проверку работоспособности входящего в комплект стенда оборудования и приборов проводят согласно прилагаемой к ним документации.

- подключить стенд с помощью евровилки к электрической сети; включить тумблер «СЕТЬ» при этом будет подано питание ≈ 220 В на рабочий стол и розетки, подведено питание ≈ 220 В к лампе освещения стенда.

2.2.4 Подключить «Метран 514» в одну из розеток 220 В стола и включить его.

Подготовить «Метран 514» к работе в соответствии с п. 2 руководства 3062.000. РЭ.

При первом использовании «ЭТС-100» ввести их параметры из свидетельства о поверки в память «Метран 514» для пересчёта значений сопротивлений в значения температуры – (параметры R _0,01, коэффициент м и коэффициенты а; b; функции отклонения от МТШ-90 из каждого свидетельства о поверке «ЭТС-100»). Записанные параметры остаются в памяти «Метран-514».

2.2.5 Подготовить эталонный термометр «ЭТС-100» к работе в соответствии с п.9 хδ2.821.066 РЭ, погрузить термометр в термостат «Термотест -100» на глубину не менее 300 мм и подключить подводящие провода к панели стенда (клеммные зажимы +I, -I,+U,-U маркировка «ЭТС-100»).

2.2.6 Подготовить термостат «Термотест - 100» к работе в соответствии с его руководством по эксплуатации. Запустить термостат. Установить уставку 45°С.

2.2.7 Подготовить термостат «Термотест - 300» к работе в соответствии с его руководством по эксплуатации.

2.2.8 Подготовить поверяемые термопреобразователи в соответствии с п.3.4

ГОСТ 8.461. Подключить поверяемые термопреобразователи сначала к подводящим проводам из комплекта поставки в соответствии с 3062.000 РЭ, приложения “Г”, затем к клемным зажимам кабелей КТУ или КТП, которые в свою очередь необходимо соединить с клеммами соединительной колодки. Разъемы соединительной колодки вставить в ответные части разъемов «Метран 514» для обозначенных каналов. Погрузить, поверяемые термопреобразователи в Термостат на глубину, не менее 30d+lмм,

где d- диаметр; l-длина чувствительного элемента, мм.

Поверяемые термоэлектрические преобразователи подключить к кабелю КТП медным одножильным проводом Ø(1,0÷1,5)мм минимальной длины (20÷30)мм.

Внимание! Запрещается работать на стенде без заземления!

2.3 Использование стенда

2.3.1 Порядок работы

Изучить руководства по эксплуатации на стенд и входящее в него оборудование.

Проведение поверки СПДТ-ТС-ТП-УВС.

2.3.2 Внешний осмотр;

2.3.3 При внешнем осмотре проверить поверяемые термопреобразователи на отсутствие видимых механических повреждений штуцеров, клемм, или выводных проводов, а также отсутствие загрязнений.

2.3.4 Проверить соответствие маркировки поверяемых термопреобразователей требованиям соответствующих нормативных документов.

2.3.5 Проверка электрического сопротивления изоляции.

2.3.6 Подключить один из зажимов магаомметра к предварительно соединенным между собой выводам, термопреобразователей, а другой к их металлической защитной арматуре. Измерить сопротивление изоляции не менее 2-х раз при испытательном напряжении 100 В.

Значение электрического сопротивления изоляции термопреобразователей должно быть не менее значений, приведенных в соответствующих нормативных документах.

2.3.7 Поверку термопреобразователей ТС по ГОСТ 8.461; термопреобразователей ТП по ГОСТ 8.338; термопреобразователей с выходным унифицированным токовым сигналом по МИ 2356 производить мультиметром многоканальным прецизионным «Метран 514» методом сравнения сигналов эталонного и поверяемых термопреобразователей одновременно помещенных в термостат. Сконфигурировать каналы «Метран 514» в соответствии с подключенными термопреобразователями. (Ввести типы преобразователей, номер, обозначение их градуировки, класс допуска.)

Поверка производится автоматически в режиме «ПОВЕРКА» см. п 2.3 руководства 3062.000.РЭ

Результаты поверки могут быть распечатаны в программе «Excel» в виде протокола при наличии компьютера и принтера (см.руководство пользователя по программному обеспечению на прилагаемом диске.)

3 Техническое обслуживание

3.1 Меры безопасности

3.1.1 К работе на стенде допускаются лица, изучившие правила их эксплуатации и прошедшие инструктаж по технике безопасности.

3.1.2 По способу защиты человека от поражения электрическим током оборудование стенда соответствует классу I ГОСТ 12.2.007.0.

3.1.3 При испытаниях, монтаже и эксплуатации стенда необходимо соблюдать общие требования безопасности по ГОСТ 12.2.007.0, ГОСТ 12.1.038.

3.1.4 Работы по устранению неисправностей стенда должны выполняться только после отключения стенда от сети электропитания.

3.1.6 Тpебования безопасности пpи проверке изоляции и измеpении ее сопpотивления - по ГОСТ 12997 и ГОСТ 12.3.019.

3.2 Техническое освидетельствование

Периодическую проверку технического состояния стенда по пп. 1.2.3, 1.2.6 и сопротивления заземления стенда проводить через каждые 6 месяцев. Сопротивление линии заземления не более 4 Ом.

Поверку входящих в стенд приборов производить согласно рекомендаций и методик поверки на них.

Межповерочный интервал на каждое средство измерения согласно их техдокументации.

4 Транспортирование и хранение

4.1 Условия транспортирования должны соответствовать условиям хранения 3 по ГОСТ 15150.

4.2 Транспортирование стендов в упаковке предприятия-изготовителя должно производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

5 Комплектность

5.1 Комплект поставки стенда соответствует указанному в таблице 13.

Таблица 11

Обозначение	Наименование	Кол.	Примечание
1	2	3	4
1590.100.00	Стол рабочий	1
	Тумба с ящиками	1
	Кресло	1
1594.300.00 РЭ	Стенд для поверки термопреобразователей СПДТ-ТС-ТП-УВС Руководство по эксплуатации	1
	Многоканальный прециз. цифр. мультиметр Метран-514 ММП-RS 232 “ c набором соединительных проводов	1
	Ножки рабочего стола	4
	Набор гаечных ключей	1

6 Срок службы и гарантии изготовителя

6.1 Срок службы стенда для поверки термопреобразователей СПДТ-ТС-ТП-УВС не менее 8 лет.

6.2 Гарантии изготовителя

6.2.1 Изготовитель гарантирует соответствие стенда для поверки термоэлектрических преобразователей требованиям конструкторской документации при соблюдении условий транспортирования, монтажа, эксплуатации и хранения.

6.2.2 Гарантийный срок хранения стенда для поверки термоэлектрических преобразователей 6 месяцев со дня изготовления.

6.2.3 Гарантийный срок эксплуатации стенда 12 месяцев с момента ввода в эксплуатацию и не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Гарантийные сроки эксплуатации оборудования, входящего в состав стенда, в соответствии с гарантийными обязательствами заводов-изготовителей.

7 Свидетельство об упаковывании

Стенд для поверки термопреобразователей СПДТ-ТС-ТП-УВС №

упакован в ПГ "Метран ", г. Челябинск, согласно требованиям, предусмотренным конструкторской документацией.

должность личная подпись расшифровка подписи

год, месяц, число

8 Свидетельство о приемке

Стенд для поверки термопреобразователей СПДТ-ТС-ТП-УВС №_________ изготовлен и принят в соответствии с обязательными требованиями действующей технической документации и признан годным для эксплуатации.

Начальник ОТК:

М. П.

подпись расшифровка подписи

год, месяц, число

9 Движение стенда при эксплуатации и учет технического обслуживания стенда.

Техническое состояние стенда в процессе эксплуатации и после ремонта отражать в таблицах 12÷15.

При этом документ содержащий данные по эксплуатации стенда – РЭ должен находиться с изделием;

заполнение таблиц производить только несмывающими чернилами, подчистки не допускаются;

неправильная запись должна быть аккуратно зачеркнута и рядом записана новая;

новые записи должны быть заверены ответственным лицом, после подписи поставить фамилию и инициалы;

при передаче изделия в другое подразделение итоговые суммирующие записи по наработке заверяют печатью или подписью ответственных лиц.

Работы при эксплуатации (таблица 14) включают в себя:

— учет выполнения работ;

— особые замечания по эксплуатации и аварийным случаям;

— учет внеплановых работ по текущему ремонту

— проверка средств измерений;

— техническое освидетельствование контрольными органами;

сведения о рекламациях.

1 Описание и работа

1.1 Назначение стенда

1.2 Технические характеристики

1.3 Устройство и работа

1.4 Маркировка

1.5 Упаковка

2 Использование по назначению

2.1 Общие указания

2 Использование по назначению

2.1 Общие указания

2.2 Подготовка стенда к использованию

2.3 Использование стенда

5 Комплектность

Наименование

6 Срок службы и гарантии изготовителя

7 Свидетельство об упаковывании

8 Свидетельство о приемке

Где

установлен

Вид

тех.

Приложение А
