Наименование узла, детали

Момент затяжки, Н-м

ДВИГАТЕЛЬ

Болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач

60

Болт крепления кронштейна задней опоры силового агрегата к картеру коробки передач

90

Болт крепления верхней/нижней передней крышки привода ГРМ

10

Болт крепления натяжного ролика ремня ГРМ

20

Болт крепления зубчатого шкива распреде­лительного вала

45

Болт крепления задней крышки ремня при­вода ГРМ

10

Болт крепления головки блока цилиндров

25

довернуть на 60° довернуть на 60° довернуть на 60° довернуть на 10°

Болт крепления шкива привода вспомога­тельных агрегатов

95

довернуть на 30° довернуть на 15°

Болт крепления маховика

35

довернуть на 45° довернуть на 15°

Наименование узла, детали

Момент затяжки, Н-м

Болт крепления крышки коренного подшип­ника

50

довернуть на 45° довернуть на 15°

Болт крепления крышки шатуна

25

довернуть на 45° довернуть на 15°

Болт/гайка крепления корпуса воздушного фильтра

12

Гайка крепления впускного коллектора к го­ловке блока цилиндров

25

Болт крепления корпуса дроссельного узла

15

Болт крепления выпускного патрубка голов­ки блока цилиндров (термостат)

20

Гайка крепления расширительного бачка системы охлаждения

4

Винт крепления насоса охлаждающей жид­кости

10

Гайка крепления выпускного коллектора к головке блока цилиндров

25

Болт/гайка крепления элементов системы выпуска отработавших газов

40

Наименование узла, детали

Момент затяжки, Н-м

Датчик температуры охлаждающей жид­кости

20

Болт крепления топливной рампы

25

Винт крепления регулятора давления то­плива

12

Болт крепления датчика положения колен­чатого вала

10

Болт крепления катушки зажигания

10

Болт крепления клапана рециркуляции от­работавших газов

20

Винт крепления регулятора холостого хода

3

Болт крепления датчика детонации

20

Болт крепления датчика фаз

10

Винт крепления датчика положения дрос­сельной заслонки

2

Датчик концентрации кислорода

40

Свеча зажигания

25

Болт крепления картера коробки передач к блоку цилиндров

75

Гайка крепления главного цилиндра выклю­чения сцепления

22

Болт крепления направляющей втулки под­шипника выключения сцепления

5

Болт крепления кожуха сцепления к махо­вику

15

Болт крепления вилки выключения сцепле­ния

35

Болт крепления промежуточного картера

15

Болт крепления нижней крышки коробки пе­редач

30

Болт крепления задней крышки коробки передач (короткий)

15

Болт крепления задней крышки коробки передач (длинный)

20

Болт крепления механизма переключения передач

22

Гайка стяжного хомута тяги управления

14

Болт крепления основания механизма управления коробкой передач

6

Выключатель света заднего хода

20

Болт крепления привода датчика скорости автомобиля

4

Болт крепления ведомой шестерни главной передачи

70

ПЕРЕДНЯЯ ПОДВЕСКА

Гайка крепления верхней опоры амортиза- торной стойки к кузову

25

Гайка крепления штока амортизаторной стойки к верхней опоре

55

Гайка крепления пальца шаровой опоры к поворотному кулаку

70

Гайка болта крепления сайлент-блока рыча­га подвески к кузову

140

Болт крепления кронштейна подушки рыча­га подвески к кузову

70

Болт крепления кронштейна подушки штан­ги стабилизатора поперечной устойчивости к кузову

40

Гайка подшипника ступицы колеса

180 ослабить и завернуть 50 довернуть на 60°

Болт крепления колеса

90

Болт крепления нижнего конца амортиза­тора

70

Гайка верхнего крепления амортизатора

см. главу «Задняя подвеска»

Гайка болта крепления сайлент-блока рыча­га задней подвески к кронштейну кузова

105

Гайка болта крепления стабилизатора

80

Гайка крепления цапфы к рычагу балки

28

Гайка подшипников колеса

см. главу «Техническое обслуживание»

Гайка крепления рулевого колеса

25

Болт крепления скобы рулевого механизма

20

Гайка крепления скобы рулевого механизма

25

Гайка крепления кронштейнов рулевой ко­лонки

22

Болт крепления внутреннего наконечника рулевой тяги к рейке

90

Стяжной болт клеммного соединения на­ружного/внутреннего наконечника рулевой тяги

22

Стяжной болт эластичной муфты вала руле­вой колонки

22

Гайка крепления шарового пальца наружно­го наконечника рулевой тяги

60

Болт крепления насоса гидроусилителя ру­левого управления

25

ТОРМОЗНАЯ СИСТЕМА

Винт крепления направляющей колодок к поворотному кулаку

95

Болт крепления направляющего пальца к суппорту

27

Болт-штуцер крепления тормозного шланга тормозного механизма переднего колеса

30

Винт крепления тормозного диска к ступице переднего колеса

4

Гайка крепления главного тормозного ци­линдра к вакуумному усилителю

18

Регулятор давления

22

Гайка крепления вакуумного усилителя к кронштейну педали тормоза

22

Гайка крепления кронштейна педали тормо­за к кузову

22

Штуцер тормозной трубки

16

Гайка крепления оси педали тормоза

18

Болт крепления колесного цилиндра тор­мозного механизма заднего колеса

8

Штуцер прокачки гидропривода тормозов

9

Болт крепления основания рычага стояноч­ного тормоза

20

ЭЛЕКТРООБОРУДОВАНИЕ

Болт крепления ЭБУ подушкой безопаснос­ти водителя

12

Болт/гайка крепления блок-фары

5

Гайка крепления заднего фонаря

3

Болт крепления мотор-редуктора очистите­ля ветрового стекла

9

Болт крепления стартера

43

Гайка крепления генератора

25

Место заправки или смазки

Количество, л

Наименование материала

Топливный бак

48

Неэтилированный автомобильный бензин с октановым числом не ниже 92

Система охлаждения двигателя, включая систему отопления салона

7,0

Жидкость с температурой замерзания не выше - 40 °С

Система смазки двигателя, включая масляный фильтр, при температуре окружающего воздуха: от -15 до +45 °С от -20 до +30 °С от -20 до +35 °С от -25 до +20 °С от -25 до +35 °С

3,75

Моторные масла (с уровнем качества API SJ) SAE 15W-40,

SAE 10W-30,

SAE 10W-40,

SAE 5W-30,

SAE 5W-40

Картер коробки передач

1,8

Трансмиссионные масла SAE 80W-85 (API GL-4, GL-4/5)

при температуре от -26 °С до +45 °С; SAE 75W-90 (GL-4/5)

при температуре от -40 °С до +45 °С

Гидропривод тормозов

0,5

Тормозная жидкость DOT-4

Гидроусилитель рулевого управления

1,0

Рабочая жидкость DEXRON III

Бачок омывателя ветрового стекла

3,0

Специальная стеклоомывающая жидкость, подобранная в соответствии с сезоном эксплуатации

Выводы и клеммы аккумуляторной батареи

—

Автосмазка ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, ЦИАТИМ-221

Наименование

Обозначение по ЕЭК

Мощность, Вт

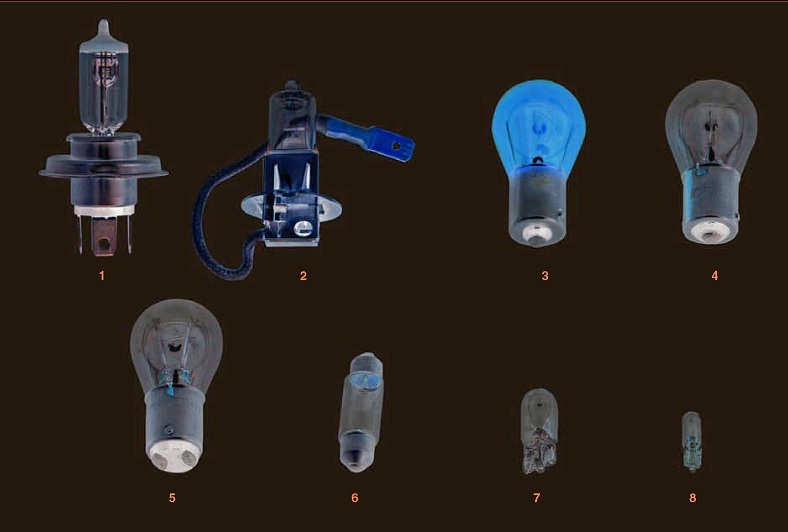

Позиция на фото

Блок-фара:

лампа дальнего/ближнего света

Н4

60/55

1

лампа указателя поворота

PY21W

21

3

лампа габаритного света

W5W

5

7

Лампа противотуманной фары

Н3

55

2

Лампа бокового указателя поворота

W5W

5

7

Задний фонарь:

лампа указателя поворота

P21W

21

4

лампа габаритного света и сигнала торможения

P21/5W

21/5

5

лампа противотуманного света

P21W

21

4

лампа света заднего хода

P21W

21

4

Лампа дополнительного сигнала торможения

P21W

21

4

Лампа фонаря освещения номерного знака

W5W

5

7

Лампа фонаря освещения багажника

C10W

10

6

Лампа плафона освещения салона

C10W

10

6

Лампа подсветки комбинации приборов

W3,4W

3,4

7
