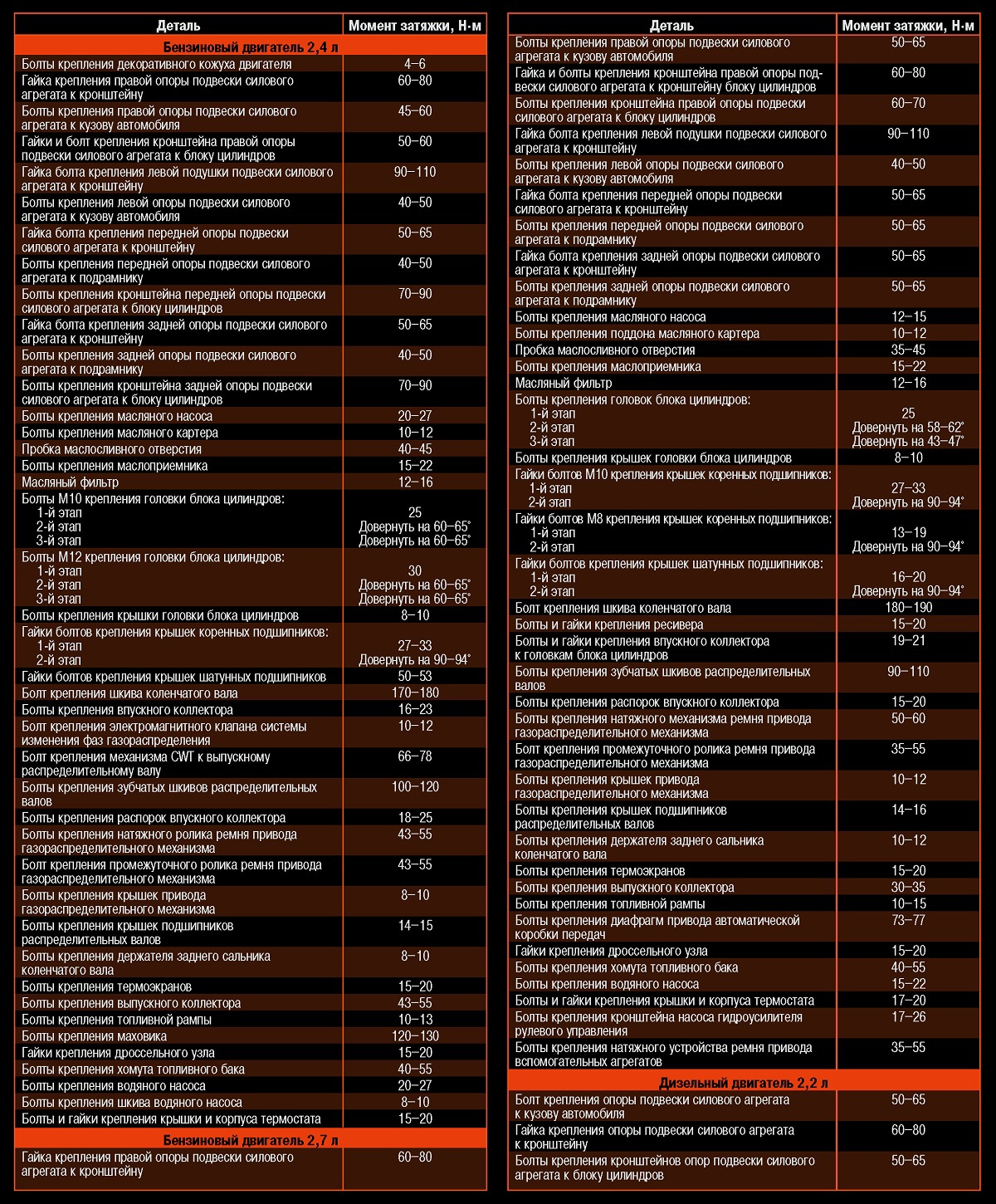

Деталь

Момент затяжки, Н-м

Бензиновый двигатель 2,4 л

Болты крепления декоративного кожуха двигателя

4-6

Гайка крепления правой опоры подвески силового агрегата к кронштейну

60-80

Болты крепления правой опоры подвески силового агрегата к кузову автомобиля

45-60

Гайки и болт крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров

50-60

Гайка болта крепления левой подушки подвески силового агрегата к кронштейну

90-110

Болты крепления левой опоры подвески силового агрегата к кузову автомобиля

40-50

Гайка болта крепления передней опоры подвески силового агрегата к кронштейну

50-65

Болты крепления передней опоры подвески силового агрегата к подрамнику

40-50

Болты крепления кронштейна передней опоры подвески силового агрегата к блоку цилиндров

70-90

Гайка болта крепления задней опоры подвески силового агрегата к кронштейну

50-65

Болты крепления задней опоры подвески силового агрегата к подрамнику

40-50

Болты крепления кронштейна задней опоры подвески силового агрегата к блоку цилиндров

70-90

Болты крепления масляного насоса

20-27

Болты крепления масляного картера

10-12

Пробка маслосливного отверстия

40-45

Болты крепления маслоприемника

15-22

Масляный фильтр

12-16

Болты М10 крепления головки блока цилиндров:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

25

Довернуть на 60-65° Довернуть на 60-65°

Болты М12 крепления головки блока цилиндров:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

30

Довернуть на 60-65° Довернуть на 60-65°

Болты крепления крышки головки блока цилиндров

8-10

Гайки болтов крепления крышек коренных подшипников:

1-                    й                     этап

2-                    й                     этап

27-33 Довернуть на 90-94°

Гайки болтов крепления крышек шатунных подшипников

50-53

Болт крепления шкива коленчатого вала

170-180

Болты крепления впускного коллектора

16-23

Болт крепления электромагнитного клапана системы изменения фаз газораспределения

10-12

Болт крепления механизма CWT к выпускному распределительному валу

66-78

Болты крепления зубчатых шкивов распределительных валов

100-120

Болты крепления распорок впускного коллектора

18-25

Болты крепления натяжного ролика ремня привода газораспределительного механизма

43-55

Болт крепления промежуточного ролика ремня привода газораспределительного механизма

43-55

Болты крепления крышек привода газораспределительного механизма

8-10

Болты крепления крышек подшипников распределительных валов

14-15

Болты крепления держателя заднего сальника коленчатого вала

8-10

Болты крепления термоэкранов

15-20

Болты крепления выпускного коллектора

43-55

Болты крепления топливной рампы

10-13

Болты крепления маховика

120-130

Гайки крепления дроссельного узла

15-20

Болты крепления хомута топливного бака

40-55

Болты крепления водяного насоса

20-27

Болты крепления шкива водяного насоса

8-10

Болты и гайки крепления крышки и корпуса термостата

15-20

Бензиновый двигатель 2,7 л

Гайка крепления правой опоры подвески силового агрегата к кронштейну

60-80

Деталь

Момент затяжки, Н-м

Болты крепления правой опоры подвески силового агрегата к кузову автомобиля

50-65

Гайка и болты крепления кронштейна правой опоры под­вески силового агрегата к кронштейну блоку цилиндров

60-80

Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров

60-70

Гайка болта крепления левой подушки подвески силового агрегата к кронштейну

90-110

Болты крепления левой опоры подвески силового агрегата к кузову автомобиля

40-50

Гайка болта крепления передней опоры подвески силового агрегата к кронштейну

50-65

Болты крепления передней опоры подвески силового агрегата к подрамнику

50-65

Гайка болта крепления задней опоры подвески силового агрегата к кронштейну

50-65

Болты крепления задней опоры подвески силового агрегата к подрамнику

50-65

Болты крепления масляного насоса

12-15

Болты крепления поддона масляного картера

10-12

Пробка маслосливного отверстия

35-45

Болты крепления маслоприемника

15-22

Масляный фильтр

12-16

Болты крепления головок блока цилиндров:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

25

Довернуть на 58-62° Довернуть на 43-47°

Болты крепления крышек головки блока цилиндров

8-10

Гайки болтов М10 крепления крышек коренных подшипников:

1-                    й                     этап

2-                    й                     этап

27-33 Довернуть на 90-94°

Гайки болтов М8 крепления крышек коренных подшипников:

1-                    й                     этап

2-                    й                     этап

13-19 Довернуть на 90-94°

Гайки болтов крепления крышек шатунных подшипников:

1-                    й                     этап

2-                    й                     этап

16-20 Довернуть на 90-94°

Болт крепления шкива коленчатого вала

180-190

Болты и гайки крепления ресивера

15-20

Болты и гайки крепления впускного коллектора к головкам блока цилиндров

19-21

Болты крепления зубчатых шкивов распределительных валов

90-110

Болты крепления распорок впускного коллектора

15-20

Болты крепления натяжного механизма ремня привода газораспределительного механизма

50-60

Болт крепления промежуточного ролика ремня привода газораспределительного механизма

35-55

Болты крепления крышек привода газораспределительного механизма

10-12

Болты крепления крышек подшипников распределительных валов

14-16

Болты крепления держателя заднего сальника коленчатого вала

10-12

Болты крепления термоэкранов

15-20

Болты крепления выпускного коллектора

30-35

Болты крепления топливной рампы

10-15

Болты крепления диафрагм привода автоматической коробки передач

73-77

Гайки крепления дроссельного узла

15-20

Болты крепления хомута топливного бака Болты крепления водяного насоса

40-55

15-22

Болты и гайки крепления крышки и корпуса термостата

17-20

Болты крепления кронштейна насоса гидроусилителя рулевого управления

17-26

Болты крепления натяжного устройства ремня привода вспомогательных агрегатов

35-55

Дизельный двигатель 2,2 л

Болт крепления опоры подвески силового агрегата к кузову автомобиля

50-65

Гайка крепления опоры подвески силового агрегата к кронштейну

60-80

Болты крепления кронштейнов опор подвески силового агрегата к блоку цилиндров

50-65

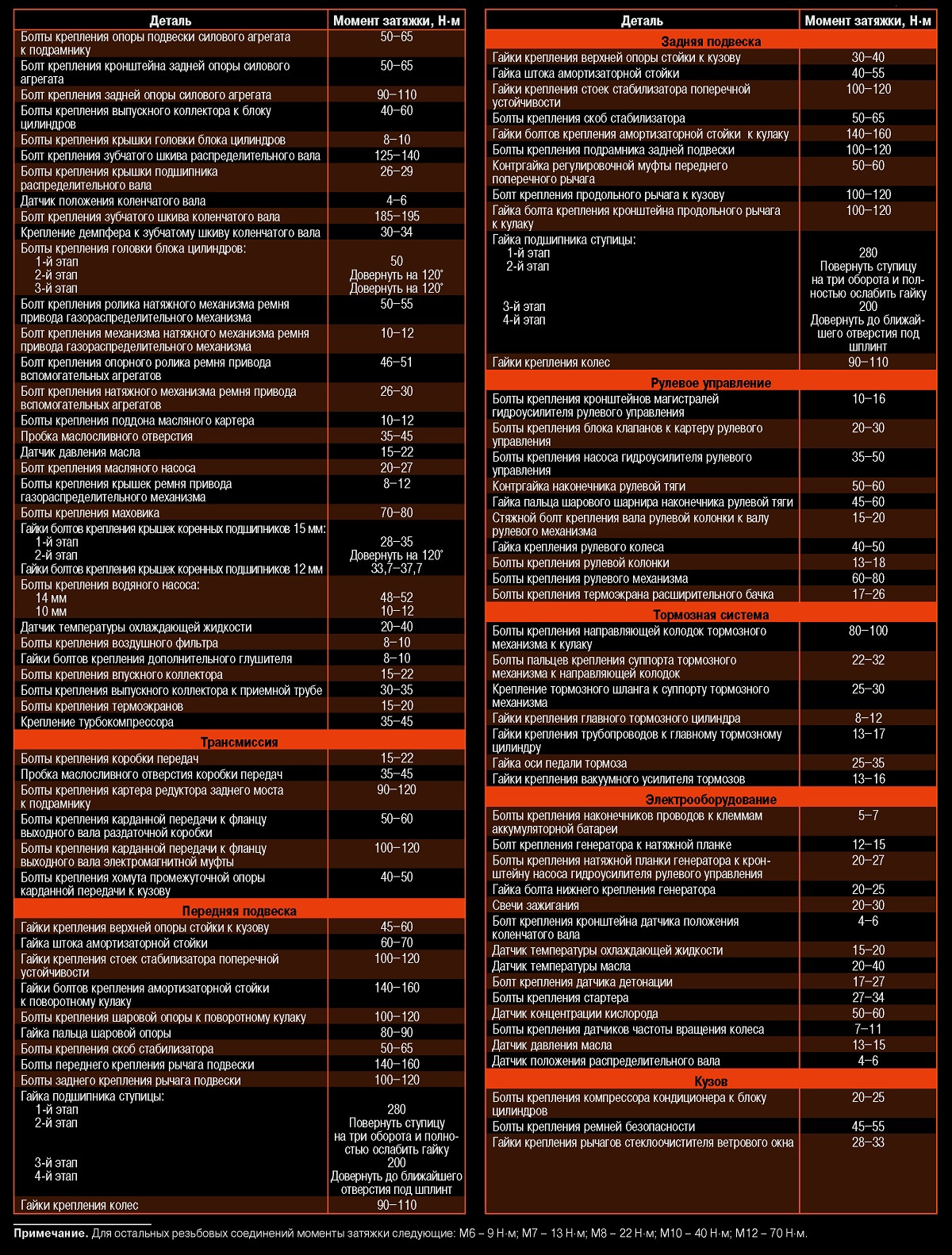

Деталь

Момент затяжки, Н-м

Болты крепления опоры подвески силового агрегата к подрамнику

50-65

Болт крепления кронштейна задней опоры силового агрегата

50-65

Болт крепления задней опоры силового агрегата

90-110

Болты крепления выпускного коллектора к блоку цилиндров

40-60

Болты крепления крышки головки блока цилиндров

8-10

Болт крепления зубчатого шкива распределительного вала

125-140

Болты крепления крышки подшипника распределительного вала

26-29

Датчик положения коленчатого вала

4-6

Болт крепления зубчатого шкива коленчатого вала

185-195

Крепление демпфера к зубчатому шкиву коленчатого вала

30-34

Болты крепления головки блока цилиндров:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

50

Довернуть на 120° Довернуть на 120°

Болт крепления ролика натяжного механизма ремня привода газораспределительного механизма

50-55

Болт крепления механизма натяжного механизма ремня привода газораспределительного механизма

10-12

Болт крепления опорного ролика ремня привода вспомогательных агрегатов

46-51

Болт крепления натяжного механизма ремня привода вспомогательных агрегатов

26-30

Болты крепления поддона масляного картера

10-12

Пробка маслосливного отверстия

35-45

Датчик давления масла

15-22

Болт крепления масляного насоса

20-27

Болты крепления крышек ремня привода газораспределительного механизма

8-12

Болты крепления маховика

70-80

Гайки болтов крепления крышек коренных подшипников 15 мм:

1-                    й                     этап

2-                    й                     этап

Гайки болтов крепления крышек коренных подшипников 12 мм

28-35 Довернуть на 120° 33,7-37,7

Болты крепления водяного насоса: 14 мм 10 мм

48-52

10-12

Датчик температуры охлаждающей жидкости

20-40

Болты крепления воздушного фильтра

8-10

Гайки болтов крепления дополнительного глушителя

8-10

Болты крепления впускного коллектора

15-22

Болты крепления выпускного коллектора к приемной трубе

30-35

Болты крепления термоэкранов

15-20

Крепление турбокомпрессора

35-45

Трансмиссия

Болты крепления коробки передач

15-22

Пробка маслосливного отверстия коробки передач

35-45

Болты крепления картера редуктора заднего моста к подрамнику

90-120

Болты крепления карданной передачи к фланцу выходного вала раздаточной коробки

50-60

Болты крепления карданной передачи к фланцу выходного вала электромагнитной муфты

100-120

Болты крепления хомута промежуточной опоры карданной передачи к кузову

40-50

Передняя подвеска

Гайки крепления верхней опоры стойки к кузову

45-60

Гайка штока амортизаторной стойки

60-70

Гайки крепления стоек стабилизатора поперечной устойчивости

100-120

Гайки болтов крепления амортизаторной стойки к поворотному кулаку

140-160

Болты крепления шаровой опоры к поворотному кулаку

100-120

Гайка пальца шаровой опоры

80-90

Болты крепления скоб стабилизатора

50-65

Болты переднего крепления рычага подвески

140-160

Болты заднего крепления рычага подвески

100-120

Гайка подшипника ступицы:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

4-                    й                     этап

280

Повернуть ступицу на три оборота и полно­стью ослабить гайку 200

Довернуть до ближайшего отверстия под шплинт

Гайки крепления колес

90-110

Деталь Момент затяжки, Н-м

Задняя подвеска

Гайки крепления верхней опоры стойки к кузову

30-40

Гайка штока амортизаторной стойки

40-55

Гайки крепления стоек стабилизатора поперечной устойчивости

100-120

Болты крепления скоб стабилизатора

50-65

Гайки болтов крепления амортизаторной стойки к кулаку

140-160

Болты крепления подрамника задней подвески

100-120

Контргайка регулировочной муфты переднего поперечного рычага

50-60

Болт крепления продольного рычага к кузову

100-120

Гайка болта крепления кронштейна продольного рычага к кулаку

100-120

Гайка подшипника ступицы:

1-                    й                     этап

2-                    й                     этап

3-                    й                     этап

4-                    й                     этап

280

Повернуть ступицу на три оборота и пол­ностью ослабить гайку 200

Довернуть до ближай­шего отверстия под шплинт

Гайки крепления колес

90-110

Рулевое управление

Болты крепления кронштейнов магистралей гидроусилителя рулевого управления

10-16

Болты крепления блока клапанов к картеру рулевого управления

20-30

Болты крепления насоса гидроусилителя рулевого управления

35-50

Контргайка наконечника рулевой тяги

50-60

Гайка пальца шарового шарнира наконечника рулевой тяги

45-60

Стяжной болт крепления вала рулевой колонки к валу рулевого механизма

15-20

Гайка крепления рулевого колеса

40-50

Болты крепления рулевой колонки

13-18

Болты крепления рулевого механизма

60-80

Болты крепления термоэкрана расширительного бачка

17-26

Тормозная система

Болты крепления направляющей колодок тормозного механизма к кулаку

80-100

Болты пальцев крепления суппорта тормозного механизма к направляющей колодок

22-32

Крепление тормозного шланга к суппорту тормозного механизма

25-30

Гайки крепления главного тормозного цилиндра

8-12

Гайки крепления трубопроводов к главному тормозному цилиндру

13-17

Гайка оси педали тормоза

25-35

Гайки крепления вакуумного усилителя тормозов

13-16

Электрооборудование

Болты крепления наконечников проводов к клеммам аккумуляторной батареи

5-7

Болт крепления генератора к натяжной планке

12-15

Болты крепления натяжной планки генератора к крон­штейну насоса гидроусилителя рулевого управления

20-27

Гайка болта нижнего крепления генератора

20-25

Свечи зажигания

20-30

Болт крепления кронштейна датчика положения коленчатого вала

4-6

Датчик температуры охлаждающей жидкости

15-20

Датчик температуры масла

20-40

Болт крепления датчика детонации

17-27

Болты крепления стартера

27-34

Датчик концентрации кислорода

50-60

Болты крепления датчиков частоты вращения колеса

7-11

Датчик давления масла

13-15

Датчик положения распределительного вала

4-6

Кузов

Болты крепления компрессора кондиционера к блоку

20-25

цилиндров

Болты крепления ремней безопасности

45-55

Гайки крепления рычагов стеклоочистителя ветрового окна

28-33

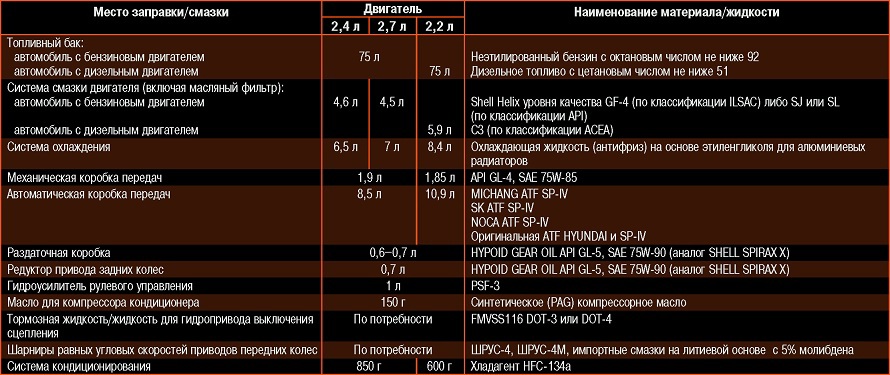

Место заправки/смазки

Двигатель

Наименование материала/жидкости

2,4 л 2,7 л

2,2 л

Топливный бак: автомобиль с бензиновым двигателем автомобиль с дизельным двигателем

75 л

75 л

Неэтилированный бензин с октановым числом не ниже 92 Дизельное топливо с цетановым числом не ниже 51

Система смазки двигателя (включая масляный фильтр): автомобиль с бензиновым двигателем

автомобиль с дизельным двигателем

4,6 л

4,5 л

5,9 л

Shell Helix уровня качества GF-4 (по классификации ILSAC) либо SJ или SL (по классификации API)

C3 (по классификации ACEA)

Система охлаждения

6,5 л

7 л

8,4 л

Охлаждающая жидкость (антифриз) на основе этиленгликоля для алюминиевых радиаторов

Механическая коробка передач

1,9 л

1,85 л

API GL-4, SAE 75W-85

Автоматическая коробка передач

8,5 л

10,9 л

MICHANG ATF SP-IV SK ATF SP-IV NOCA ATF SP-IV

Оригинальная ATF HYUNDAI и SP-IV

Раздаточная коробка

0,6-0,7 л

HYPOID GEAR OIL API GL-5, SAE 75W-90 (аналог SHELL SPIRAX X)

Редуктор привода задних колес

0,7 л

HYPOID GEAR OIL API GL-5, SAE 75W-90 (аналог SHELL SPIRAX X)

Гидроусилитель рулевого управления

1 л

PSF-3

Масло для компрессора кондиционера

150 г

Синтетическое (PAG) компрессорное масло

Тормозная жидкость/жидкость для гидропривода выключения сцепления

По потребности

FMVSS116 DOT-3 или DOT-4

Шарниры равных угловых скоростей приводов передних колес

По потребности

ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена

Система кондиционирования

850 г 600 г

Хладагент HFC-Ша
