Datsun on-Do, me-Do. Моменты затяжки резьбовых соединений





ДВИГАТЕЛЬ ВАЗ-11183, 11186

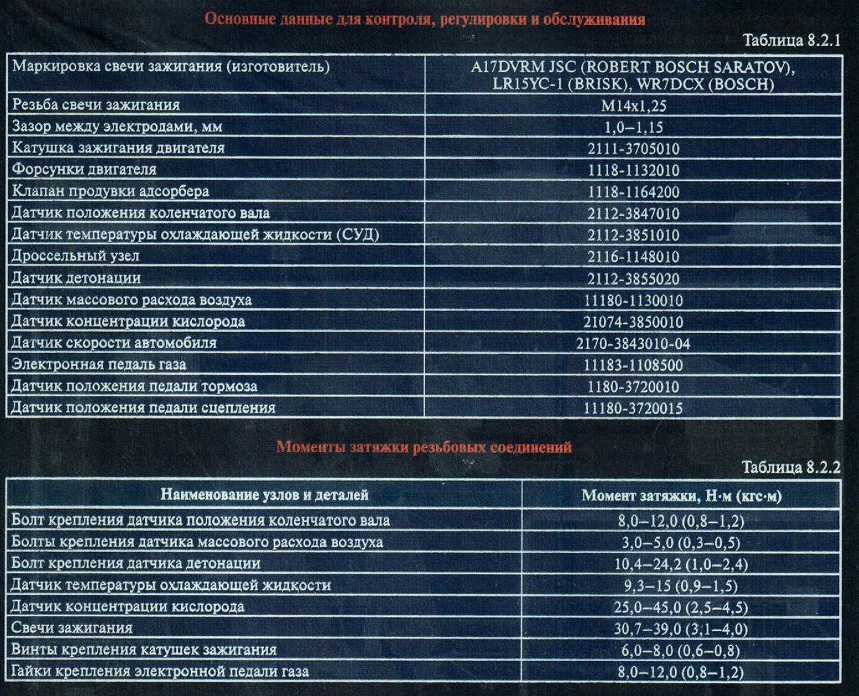

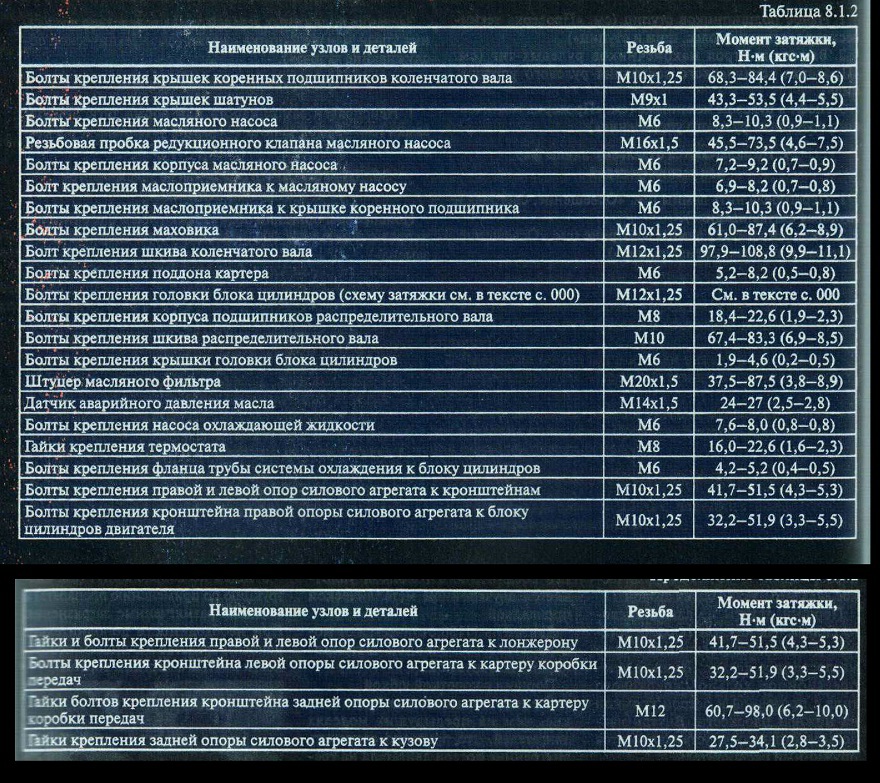

Моменты затяжки резьбовых соединений двигателя





Данные для контроля и моменты затяжки резьбовых соединений топливной системы







Данные для контроля и моменты затяжки резьбовых соединений топливной системы



СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ВАЗ-11183, 11186

Таблица 8.3.2

Наименование узлов и деталей

Момент затяжки, Н-м (кгс-м)

Гайки крепления топливного модуля

1,0-1,5 (0,1-0,2)

Гайка наконечника трубки топливопровода

20,0-34,0 (2,0-3,4)

Болты крепления топливной рампы

9,0-13,0(0,9-1,3)

Гайки крепления дроссельного узла

14,3-23,1 (1,5-2,3)

Гайки крепления впускного модуля

20,0-24,0 (2,0-2,4)



СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ВАЗ-11183, 11186

Наименование узлов и деталей

Резьба

Момент затяжки, Н*м (кгс м)

Болты крепления насоса охлаждающей жидкости

Мб

7,6-8,0 (0,8-0,8)

Гайки крепления термостата

М8

16,0—22,6 (1,6—2,3)

Болты крепления фланца трубы системы охлаждения к блоку цилиндров

Мб

4,2-5,2 (0,4-0,5)







СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ ВАЗ-11183, 11186





Наименование узлов и деталей

Резьба

Момент затяжки, Н-м (кгс-м)

Гайки крепления выпускного коллектора

М8

20,9-25,8 (2,1-2,6)

Гайка крепления приемной трубы глушителя к выпускному коллектору*

М8х1,25

20,9-25,8 (2,1-2,6)

Гайки болтов хомутов крепления фланцев основного и дополнительного глушителей

М8х1,25

15,9-22,6(1,6-2,3)

Болты фланца нейтрализатора и приемной трубы глушителя

М8х1,25

15,7-22,6(1,6-2,3)

Болты кронштейна каталитического нейтрализатора

М8

14,0-18,0(1,4-1,8)

* Повторное использование гаек не допускается.









СЦЕПЛЕНИЕ







Таблица 9.1.2

Наименование узлов и деталей

Резьба

Момент затяжки, Н*М (КГС'М)

Болты крепления корзины сцепления к маховику

М8

19,1-30,9 (2,0-3,2)

Гайки крепления троса сцепления к кронштейну

М12

14,7-19,6(1,5-2,0)

Болты крепления картера сцепления к блоку цилиндров двигателя

М12х1,25

54,2-87,6(5,5-8,9)

Гайка крепления картера сцепления к блоку цилиндров двигателя

Ml 2x1,25

54,2-87,6 (5,5-8,9)

Гайки крепления коробки передач к картеру сцепления

М8

15,7-25,5(1,6-2,6)

Болты крепления втулки выжимного подшипника

Мб

3,8-6,2 (0,4-0,6)

Болты крепления нижней крышки к картеру сцепления

Мб

3,8-6,2 (0,4-0,6)









МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ







Таблица 9.2.2

Наименование узлов и деталей

Резьба

Момент затяжки, Н’М (кгс-м)

Резьбовая пробка сливного отверстия

М22х1,5

28-46 (2,9-47)

Выключатель света заднего хода

М14х1,5

28-45 (2,9-4,6)

Гайка крепления корпуса привода датчика скорости

Мб

5-7(11,7-18,6)

ГМки крепления коробки передач к картеру сцепления

М8

15-25(1,6-2,6)

Болты крепления механизма переключения передач

Мб

16-25(1,6-2,6)

Гайки крепления основания рычага переключения передач

М8

15-25(1,6-2,6)

Болт крепления крепления основания рычага переключения передач

Мб

16-25 (1,6-2,6)

Пробка фиксатора вилки заднего хода

М16х1,5

28-35 (2,8-3,6)









ПРИВОДЫ ПЕРЕДНИХ КОЛЁС





Основные данные для контроля, регулировки и обслуживания



Тип смазки

ШРУС-4М

Количество закладываемой смазки, см3:



наружный шарнир

40

внутренний шарнир

80

Диаметры хомутов крепления защитного чехла, мм:



малого

30

большого

87





КОЛЁСА, ШИНЫ И СТУПИЦЫ




РАзмерность шин, индекс грузоподъемности

185/60R14 82Н

185/55R15 82Т, Н, V

Ширина обода колеса (диска), в дюймах

5J, 6J

5J, 6J

Зылет обода колеса (ЕТ). мм

35

35

давление воздуха в шинах спереди/сзади при нагрузке не более 1-х человек без багажа, МПа (bar)

0,20/0,20 (2,0/2,0)

Давление воздуха в шинах спереди/сзади при максимально разрешенной нагрузке, МПа (bar)

0,20/0,22 (2,0/2,2)

Диаметр расположения крепежных отверстий, мм

98

диаметр центрального отверстия колеса (диска), мм

56

Остаточная глубина протектора шины (при отсутствии индикатора Износа), мм

1,6*

Примечание. На автомобиль допускается устанавливать зимние шины указанных в таблице размерностей. Размерность вины (диска) запасного колеса — 185/60R14 82Т, Н или 175/65R14 82Т, Н (5J, ЕТ35).

* Для зимних шин — 4 мм (при отсутствии индикатора износа).





ПЕРЕДНЯЯ ПОДВЕСКА



Наименование узлов и деталей

Резьба

Момент затяжки, Н-м (кгс-м)

Болты крепления колеса

М12х1,25

65,2-92,6 (6,7-9,5)

Гайка подшипника ступицы переднего колеса

N120x1,5

225,6-247,2 (23-25,2)

Болты крепления шаровой опоры к поворотному кулаку

М10x1,25

49,0 -61,7 (5,0-6,3)

Гайка крепления шарового пальца к рычагу

М12х1,25

66,6-82,3 (6,8-8,4)

Гайка регулировочного болта (с эксцентриком) стойки передней подвески

М 12x1,25

77,5-96,1 (7,9-9,8)

Гайка болта крепления стойки передней подвески к поворотному кулаку

М12х1,25

77,5-96,1 (7,9-9,8)

Гайки крепления штока стойки передней подвески к верхней опоре

М 14x1,5

65,9-81,2 (6,7-8,3)

Гайки крепления верхней опоры стойки передней подвески к кузову

М8

19,6-24,2(2-2,5)

Гайка болта крепления рычага передней подвески к кузову

М12х1,25

77,5-96,1 (7,9-9,8)

Гайки крепления растяжки передней подвески

Ml 6x1,25

160-176,4 (16,3-18)

Болты крепления кронштейна растяжки

М10x1,25

42,1-52,0 (4,3-5,3)

Гайка болта крепления стойки стабилизатора поперечной устойчивости к рычагу передней подвески

М10x1,25

42,1-52,0 (4,3-5,3)

Гайки крепления штанги стабилизатора поперечной устойчивости к кузову

М8

19,6-24,2 (2-2,5)









ЗАДНЯЯ ПОДВЕСКА





Таблица 10.3.1

Наименование узлов и деталей

Резьба

Момент затяжки, Н-м (кгс-м)

Болты крепления колеса

М12х1,25

65,2-92,6 (6,7-9,5)

Гайка подшипника ступицы заднего колеса

М20х1,5

186,3-225,6 (19,0-23,0)

Гайка болта нижнего крепления амортизатора к рычагу задней подвески

М12х1,25

66,6-82,3 (6,8-8,4)

Гайка крепления штока амортизатора задней подвески к кузову

М10х1,25

50,0-61,7(5,1-6,3)

Гайки болтов крепления рычага задней подвески к кронштейну

М12х1,25

66,6-82,3 (6,8-8,4)

Гайки крепления кронштейна рычага задней подвески к кузову

М10х1,25

27,4-34,0(2,8-3,5)











РУЛЕВОЕ УПРАВЛЕНИЕ



Наименование узлов и деталей

Резьба

Момент затяжки, Н-м (кгс-м)

Гайка крепления рулевого механизма

М8

15-18,6(1,5-1,9)

Гайка крепления рулевой колонки

М8

15-18,6(1,5-1,9)

Гайки стяжных болтов крепления фланцев промежуточного вала

М8

23-27,4 (2,3-2,8)

Стяжной болт рулевой тяги

Ml 0x1

19-30,9 (2,0-3,2)

Гайка крепления рулевого колеса

М16х1,5

31,4-51 (3,2-5,2)

Гайка крепления шарового пальца тяги

М12х1,25

27,1-33,4 (2,8-3,4)

Болт крепления тяги рулевого управления к рулевому механизму

Ml 0x1

70-86 (7,1-8,6)

Гайка подшипника шестерни рулевого механизма

М38х1,5

45-55 (4,6-5,6)







ТОРМОЗНАЯ СИСТЕМА



Моменты затяжки резьбовых соединений

Таблица 12.2

Наименование узлов и деталей

Резьба

Момент затяжки, Н*м (кгс*м)

Болты крепления колеса

М12х1,25

65,2-92,6 (6,7-9,5)

Гайки крепления кронштейна вакуумного усилителя тормозов к кузову

М8

31-38 (3,2-3,9)

Гайки крепления вакуумного усилителя тормозов к кронштейну

мю

26,5-32,3 (2,7-3,3)

Гайки крепления главного цилиндра тормозов к вакуумному усилителю

мю

26,5-32,3 (2,7-3,3)

Наконечник шланга тормозного механизма переднего колеса

Ml 0x1,25

29,4-33,4 (3,0-3,4)

Болты крепления тормозного механизма переднего колеса к поворотному кулаку

М10х1,25

29,1 -36 (3,0-3,7)

Болты крепления рабочего цилиндра переднего тормозного механизма к направляющим пальцам

М8

31-38 (3,2-3,9)



Наименование узлов и деталей

Резьба

Момент затяжки, Н’М (кгс*м)

Болты крепления рабочего цилиндра переднего тормозного механизма к суппорту

М12x1,25

95,9-118,4 (9,8-12,1)

Штуцеры тормозных трубок

МЮ

14,7-18,2(1,5-1,9)

Болт крепления рабочего цилиндра заднего тормозного механизма

Мб

3,3-7,7 (0,3—0,8)

Гайка крепления кронштейна регулятора давления

М8

10,4-24,2(1,1-2,5)

Болт крепления регулятора давления к кронштейну

М8

10,4-24,2(1,1-2,5)





ЭЛЕКТРООБОРУДОВАНИЕ





Наименование узлов и деталей

Резьба

Момент затяжки, Н м (кгс-м)

Болт нижнего крепления генератора

М10х1,25

58,3-72,0 (6,0-7,4)

Болты крепления кронштейна генератора

М10х1,25

22,8-52,0 (2,3-5,3)

Гайка крепления аккумуляторной батареи

М8

7,6-15,4(0,7-1,6)

Датчик указателя температуры

М14х1,5

9,3-15,0(0,9-1,5)

Датчик аварийного давления масла

М14x1,5

24,0-27,0 (2,5-2,8)









КУЗОВ





Резьба

Момент затяжки, Н-м (кгс-м)

1

Мб

6,0-8,0 (0,6-0,8)

2

М8

14,0-18,0(1,4-1,8)

3

М10

30,0-35,0 (3,0-3,5)

4

М12

55,0-60,0 (5,5-6,0)

5

М14

80,0-100,0(8,0-10,0)

6

М16

110,0-140,0(11,0-14,0)































////////////////////////////
