Nissan X-Trail T31. Моменты затяжки резьбовых соединений
|
|
Двигатель Масляный фильтр |
18 |
Пробка сливного отверстия |
35 |
Болт крепления натяжителя ремня привода вспомогательных агрегатов двигателя MR20DE (2.0 л) |
40 |
Болты крепления натяжителя ремня привода вспомогательных агрегатов двигателя QR25DE (2.5 л) |
25 |
Болты крепления правой опоры силового агрегата |
55 |
Болт крепления дополнительной планки правой опоры двигателя MR20DE (2,0 л) |
19 |
Болты крепления верхней штанги (верхней опоры силового агрегата) двигателя QR25DE (2,5 л) |
130 |
Болты крепления нижней штанги (задней опоры силового агрегата) |
110 |
Гайки болтов крепления подушки левой опоры силового агрегата |
105 |
Болты крепления кронштейна левой опоры к коробке передач |
45 |
Болты крепления кронштейна левой опоры к кузову |
80 |
Болты крепления декоративной накладки двигателя |
6 |
Болты крепления крышки головки блока цилиндров этап 1 этап II |
2 8 |
Болты крепления направляющей цепи привода ГРМ |
25 |
Болты крепления натяжителя цепи |
10 |
Болт крепления шкива коленчатого вала: этап 1 этап II этап III |
69 ослабить 30 |
Болт крепления звездочки распределительного вала выпускных клапанов |
88 |
Болт крепления звездочки распределительного вала впускных клапанов |
35 и довернуть на 67* |
Болт крепления задающего диска датчика положения распределительного вала |
55 |
Болты крепления корпуса распределительных валов: этап 1 этап II этап III |
2 6 10 |
Болт крепления ресивера воздуховода двигателя QR25DE (2,5 л) |
6 |
Болты крепления кронштейнов ресивера воздуховода и впускного трубопровода |
10 |
Болты крепления корпуса воздушного фильтра |
6 |
Гайка крепления корпуса воздушного фильтра |
10 |
Болты крепления фланца впускного трубопровода к головке блока цилиндров |
27 |
Болты крепления ресивера впускного трубопровода к головке блока цилиндров |
19 |
Гайки крепления выпускного коллектора (каталитического нейтрализатора) к головке блока цилиндров |
34 |
Болты крепления защитного экрана выпускного коллектора |
6 |
Болты крепления кронштейна каталитического нейтрализатора |
50 |
Болты крепления балансировочного блока |
25 |
Болты крепления поддона картера |
10 |
Болты крепления насоса системы охлаждения |
25 |
Болты крепления впускного патрубка системы охлаждения |
17 |
Болты крепления выпускного патрубка системы охлаждения |
25 |
Гайки крепления приемной трубы к фланцу каталитического нейтрализатора |
65 |
Стяжные гайки фланцев системы выпуска отработавших газов |
45 |
Датчик аварийного давления масла |
15 |
Система управления двигателем |
|
Свеча зажигания |
20 |
Болты крепления датчика массового расхода воздуха |
2 |
Датчик концентрации кислорода |
50 |
Болт крепления датчика детонации |
21 |
Болты и гайки крепления дроссельного узла |
10 |
j Наименование деталей |
Момент затяжки, Нм |
Датчик температуры охлаждающей жидкости |
25 |
Гайки крепления педали газа |
5 |
Гайка (кольцо) крепления топливного модуля |
70 |
Гайка (кольцо) крепления датчика уровня топлива |
70 |
Трансмиссия |
|
Гайки крепления кронштейна педали сцепления |
15 |
Болты крепления рабочего цилиндра сцепления (выжимного подшипника) |
21 |
Болты крепления нажимного диска (корзины) сцепления: этап 1 этап II |
15 25 |
Гайки крепления промежуточной опоры карданной передачи |
45 |
Болты крепления механизма переключения передач |
7 |
Болты крепления МКП к двигателю MR20 DE (2,0 л) |
62 |
Болты крепления МКП к двигателю QR25 DE (2,5 л): болт длиной 35 мм верхний болты длиной 35 мм нижние болты длиной 45 мм верхние болты длиной 45 мм нижние болты длиной 45 мм задние болт длиной 80 мм |
45 43 75 43 48 75 |
Болты крепления селектора |
6 |
Пробка сливного отверстия бесступенчатой коробки передач (CVT) |
34 |
Болты крепления поддона картера бесступенчатой коробки передач (CVT) |
8 |
Болт крепления датчиков бесступенчатой коробки передач (CVT) |
6 |
Болты крепления раздаточной коробки |
44 |
Болты крепления переднего фланца карданной передачи |
49 |
Гайки болтов крепления заднего фланца карданной передачи |
50 |
Гайки крепления промежуточной опоры карданной передачи |
45 |
Гайка крепления фланца заднего редуктора МКП, и CVT с двигателем MR20 DE (2,0 л) CVT с двигателем QR25 DE (2,5 л) |
111 140 |
Болты крепления электромагнитной муфты |
16 |
Болты крепления заднего редуктора |
63 |
Ходовая часть |
|
Гайки крепления колеса |
108 |
Болты крепления ступицы переднего колеса |
88 |
Гайка ступицы переднего колеса |
125 |
Гайка болта крепления поворотного кулака к пальцу шарового шарнира |
63 |
Гайки крепления стойки стабилизатора поперечной устойчивости передней подвески |
83 |
Болты крепления стабилизатора поперечной устойчивости передней подвески |
34 |
Гайка штока амортизатора передней стойки |
68 |
Болты крепления верхней опоры передней стойки к кузову |
14 |
Гайки болтов крепления поворотного кулака к передней стойки |
142 |
Болты крепления переднего подрамника |
94 |
Болты переднего крепления рычага передней подвески к подрамнику |
171 |
Гайка болта заднего крепления рычага передней подвески к подрамнику |
141 |
Гайки болтов крепления амортизатора задней подвески |
120 |
Гайки болтов крепления поперечных рычагов задней подвески |
100 |
Гайки болтов крепления продольных рычагов задней подвески |
150 |
Болты крепления штанги задней подвески |
53 |
Гайки болтов крепления стойки стабилизатора поперечной устойчивости задней подвески |
83 |
Гайки крепления стабилизатора поперечной устойчивости задней подвески |
36 |
Гайки крепления заднего подрамника |
100 |
Гайка ступицы заднего колеса |
113 |
Болты крепления ступицы заднего колеса |
88 |
Рулевое управление |
|
Гайка крепления рулевого колеса |
34 |
Наименование деталей |
Момент затяжки. Нм \ |
Контргайка рулевой тяги |
88 |
Гайка крепления наконечника рулевой тяги к поворотному кулаку |
34 |
Болты крепления рулевой колонки |
17 |
Гайки крепления рулевой колонки |
17 |
Болт верхнего крепления рулевого вала |
31 |
Болт нижнего крепления рулевого вала |
37 |
Гайки болтов крепления рулевого механизма |
148 |
Тормозная система |
|
Штуцер прокачной |
8 |
Штуцер соединительный трубки гидропривода тормозов |
16 |
Болт крепления датчика скорости вращения колеса (ABS) |
10 |
Болт крепления блока ABS |
10 |
Болт крепления кронштейна блока ABS |
25 |
Гайки крепления главного тормозного цилиндра |
16 |
Гайки крепления вакуумного усилителя тормозов |
14 |
Контргайка штока вакуумного усилителя тормозов |
19 |
Гайка крепления кронштейна педали тормоза |
14 |
Болты крепления тормозного суппорта |
34 |
Болты крепления направляющей передних тормозных колодок |
152 |
Болты крепления направляющей задних тормозных колодок |
84 |
Болт-штуцер крепления тормозного шланга |
18 |
Электрооборудование |
|
Болты крепления стартера |
50 |
Гайка крепления наконечника силового провода к втягивающему реле |
9 |
Гайка крепления наконечника управляющего провода к втягивающему реле |
4 |
Болты крепления генератора |
25 |
Гайка крепления наконечника силового провода к выводу генератора |
10 |
Кузов |
|
Гайки крепления петель к капоту |
14 |
Болты крепления петель капота к кузову |
14 |
Болты крепления замка капота |
22 |
Гайки крепления петель к передней двери |
25 |
Болты крепления петель передней двери к кузову |
21 |
Гайки крепления петель к задней двери |
20 |
Гайки крепления петель задней двери к кузову |
25 |
Болты крепления фиксаторов замков дверей |
17 |
Гайки крепления петель двери багажного отделения к кузову |
25 |
Гайки крепления петель к двери багажного отделения |
25 |
Болты крепления фиксаторов замка багажного отделения |
28 |
Гайки крепления рычагов щеток переднего стеклоочистителя |
24 |
Гайки крепления рычагов щетки заднего стеклоочистителя |
8 |
Nissan X-Trail T31. Лампы, применяемые на автомобиле

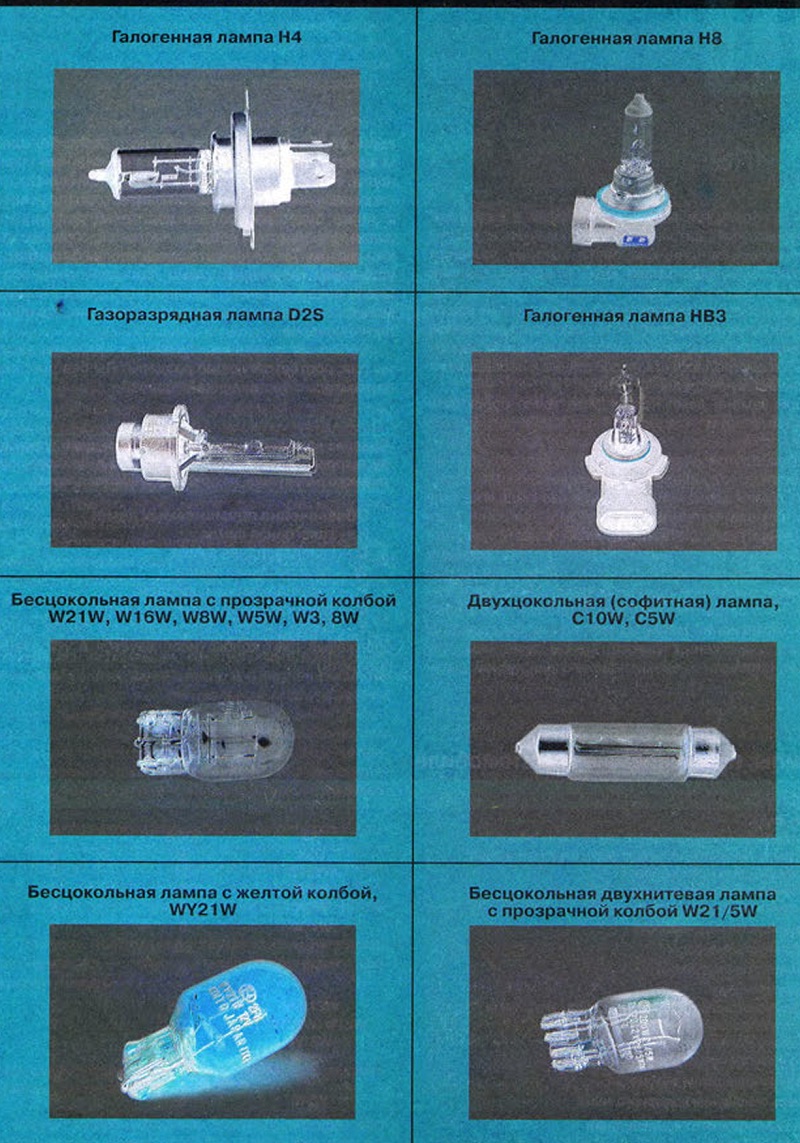

Nissan X-Trail T31. Типы применяемых ламп
////////////////////////////
