Nissan Tiida. МОМЕНТЫ ЗАТЯЖКИ ОТВЕТСТВЕННЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Деталь |
Момент затяжки, Н-м |
Двигатели HR16DE и MR18DE |
|
Болт и гайка крепления правой опоры подвески силового агрегата к кузову |
65 |
Болт крепления кронштейна правой опоры подвески силового агрегата к двигателю |
45 |
Болт крепления подушки правой опоры подвески силового агрегата к кронштейну |
105 |
Болт крепления кронштейна левой опоры подвески силового агрегата к двигателю |
65 |
Гайка крепления подушки левой опоры подвески силового агрегата к кронштейну кузова |
105 |
Гайка крепления левой опоры к кронштейну силового агрегата |
60 |
Болт крепления кронштейна левой опоры подвески силового агрегата к кузову |
48 |
Болт крепления задней опоры подвески силового агрегата |
80 |
Болт крепления крышки головки блока цилиндров |
10 |
Болт крепления головки блока цилиндров: 1- й этап 2- й этап 3- й этап 4- й этап 5- й этап |
66,7 Ослабьте затяжку 40 Доверните на 75° Доверните на 75° |
Болт крепления передней шкива коленчатого вала: 1- й этап 2- й этап |
35 Доверните на 60° |
Болт верхнего крепления крышки цепи привода ГРМ |
55 |
Болт нижнего и центрального креплений крышки цепи привода ГРМ |
25 |
Болт крепления направляющей цепи привода ГРМ |
25 |
Болт крепления натяжителя цепи привода ГРМ |
10 |
Болт крепления крышки подшипника распределительного вала: 1- й этап 2- й этап 3- й этап |
2 6 10,4 |
Болт крепления крышки подшипника коленчатого вала: 1- й этап 2- й этап |
32,4 Доверните на 60' |
Болт крепления крышки подшипника шатуна: 1 -й этап 2- й этап 3- й этап 4- й этап |
27.5 Ослабьте затяжку 19.6 Доверните на 60° |
Болт крепления муфты системы изменения фаз газораспределения |
78 |
Болт крепления звездочки выпускного распределительного вала |
78 |
Гайка крепления натяжного ролика ремня привода вспомогательных агрегатов |
35 |
Гайка крепления звездочки масляного насоса |
25 |
Болт крепления масляного картера |
25 |
Болт крепления крышки масляного картера |
10 |
Болт крепления топливной рампы |
25 |
Болт крепления хомута топливного бака |
21-29 |
Болт крепления впускной трубы к головке блока цилиндров |
19,6 |
Болт крепления дроссельного узла |
10 |
Болт крепления маховика |
107,8 |
Болт крепления водяного насоса |
25 |
Болт крепления шкива водяного насоса |
7 |
Болт крепления кожуха радиатора |
4-4,5 |
Болт крепления вентилятора к кожуху |
3-4 |
Болт крепления крышки термостата |
16,7 |
Болт крепления корпуса водораспределителя |
25 |
Деталь |
Момент затяжки, Нм |
Гайка крепления выпускного коллектора |
33,4 |
Гайка крепления приемной трубы к выпускному коллектору |
49 |
Пробка маслосливного отверстия |
29-39 |
Крепление масляного фильтра |
* |
Тормозная система |
|
Болт крепления тормозной скобы в сборе с направляющей колодок |
35 |
Гайка крепления кронштейна педали тормоза к кузову |
14,2 |
Болт крепления рабочего цилиндра тормозного механизма заднего колеса |
9 |
Болт крепления направляющей колодок |
105 |
Болт крепления тормозного диска тормозного механизма переднего колеса |
13,9 |
Болт-штуцер крепления наконечника тормозного шланга |
21 |
Механическая коробка передач |
|
Болты крепления кожуха сцепления в сборе с нажимным диском |
25,5 |
Гайка крепления кронштейна педали сцепления к кузову |
14,2 |
Болты крепления коробки передач и стартера к двигателю |
44 |
Болт крепления рабочего цилиндра сцепления |
21 |
Болты крепления кронштейна тросов управления коробкой передач |
35 |
Автоматическая коробка передач |
|
Болт крепления кожуха гидротрансформатора |
28,5 |
Болт крепления кронштейна крепления блока управления трансмиссией |
11 |
Гайка крепления рычага селектора автоматической коробки передач |
25 |
Гайка крепления наконечника троса к рычагу блока управления коробкой передач |
13,5 |
Болт крепления рычага блока управления коробкой передач |
50 |
Болт крепления датчика частоты вращения турбины гидротрансформатора |
5,9 |
Болт крепления направляющей указателя уровня рабочей жидкости |
10 |
Пробка сливного отверстия |
34,5 |
Гайка крепления поддона |
7,85 |
Гайки крепления гидротрансформатора |
51 |
Рулевое управление |
|
Гайка крепления рулевого колеса |
34,3 |
Гайка крепления рулевой колонки |
16,7 |
Стяжной болт клеммового соединения карданного шарнира |
29,5 |
Гайка пальца шарового шарнира наконечника рулевой тяги |
34 |
Гайка крепления рулевого механизма |
94 |
Контргайка наконечника рулевой тяги |
41,7 |
Передняя подвеска |
|
Болт крепления верхней опоры амортизаторной стойки к кузову |
17,2 |
Болт заднего крепления поперечины передней подвески к кузову |
117 |
Болт переднего крепления поперечины передней подвески к кузову |
75,5 |
Болт крепления опорного кронштейна к кузову |
65 |
Гайка штока амортизаторной стойки |
67,5 |
Гайки крепления амортизаторной стойки к поворотному кулаку |
116 |
Гайка крепления стойки стабилизатора поперечной устойчивости |
44 |
Болт крепления скобы стабилизатора поперечной устойчивости |
28 |
Болт крепления переднего шарнира (сайлентблока) рычага подвески: автомобиль сМКП автомобиль с АКП |
98.5 137.5 |
Гайка болта крепления заднего шарнира (сайлентблока) рычага подвески |
137 |
Гайки крепления колеса |
105 |
Задняя подвеска |
|
Болт крепления кронштейна рычага задней подвески к кузову |
50 |
Гайка болта (сайлентблока) рычага задней подвески |
160 |
Гайка верхнего крепления амортизатора |
20 |
Болт нижнего крепления амортизатора |
90 |
Гайка подшипника ступицы заднего колеса |
175 |
Болт крепления цапфы подшипника ступицы заднего колеса |
64 |
Деталь |
Момент затяжки, Н м |
Электрооборудование |
|
Свеча зажигания |
20 |
Болты крепления катушки зажигания |
7 |
Гайка крепления аккумуляторной батареи |
5 |
Болты крепления генератора |
40 |
Датчик аварийного падения давления масла |
19,6 |
Болты крепления стартера |
44 |
Датчик концентрации кислорода |
50 |
Болт крепления датчика детонации |
20 |
Деталь |
Момент затяжки, Н-м |
Болт крепления датчика положения коленчатого вала |
7 |
Болт крепления датчика положения распределительного вала |
7 |
Кузов |
|
Болт крепления двери задка к кузову |
28 |
Болты крепления петли боковой двери |
20,6 |
Болт крепления ограничителя открывания двери |
14 |
Болты крепления салазок передоих сидений |
46,6 |
Болты крепления замка ремня безопасности |
46,6 |
*Заверните фильтр руками без применения инструмента на 3/4 оборота с момента соприкосновения уплотнительного кольца и фланца масляного картера. Примечание. Для остальных резьбовых соединений моменты затяжки следующие:
М6-9Н-м;
М3-22 Н м;
М10 - 45 Нм;
М12 - 80 Н м;
М14- 130H-M.
Nissan Tiida. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ, СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ
Место заправки и смазки |
Объем, л |
Наименование материала/жидкости |
|
с двигателем HR16DE |
с двигателем MR18DE |
||
Топливный бак |
5С |
л |
Неэтилированный бензин с октановым числом не ниже 95 |
Система смазки двигателя (включая масляный фильтр) |
4,5 л |
NISSAN уровня качества GF-3 или GF-4 (по классификации ILSAC), SL или SM (по классификации API) и А1/В1, АЗ/ВЗ, АЗ/В4, А5/В5, С2 или СЗ (по классификации АСЕА) |
|
Система охлаждения |
6,3 л |
6,8 л |
Оригинальная охлаждающая жидкость NISSAN |
Механическая коробка передач: RS5F91R RS6F94R |
2,6 |
2,0 |
NISSAN или API GL-4, вязкостью: SAE 75W-85 SAE 75W-80 |
Автоматическая коробка передач |
7,9 л |
NISSAN MATIC D ATF |
|
Система кондиционирования |
(450+50) г |
Хладагент HFC-134a |
|
Масло компрессора кондиционера |
120 мл 100 мл |
Nissan A/C: тип R тип S |
|
Тормозная жидкость |
По требованию |
NISSAN BRAKE FLUID, DOT-3 или DOT-4 |
|
Направляющая подшипника выключения сцепления |
|
Литол-24, ЛИТА, импортные смазки на литиевой основе |
|
Шарниры равных угловых скоростей приводов передних колес |
|
ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена |
|
|

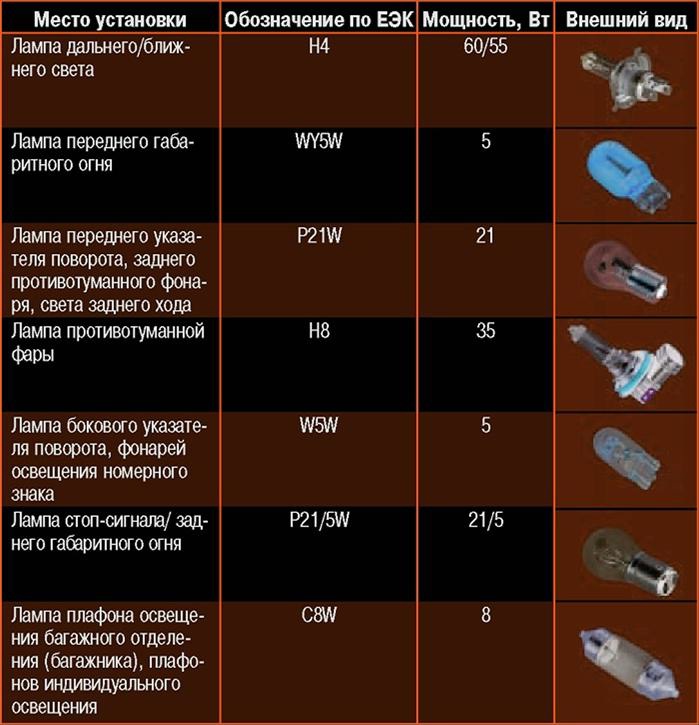

Nissan Tiida. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Место установки |
Обозначение по ЕЭК |
Мощность, Вт |
Внешний вид |
Лампа дальнего/ближнего света |
Н4 |
60/55 |
|
Лампа переднего габаритного огня |
WY5W |
5 |
|
Лампа переднего указателя поворота, заднего противотуманного фонаря, света заднего хода |
P21W |
21 |
|
Лампа противотуманной фары |
Н8 |
35 |
|
Лампа бокового указателя повфота, фонарей освещения номерного знака |
W5W |
5 |
|
Лампа стоп-сигнала/ заднего габаритного огня |
P21/5W |
21/5 |
|
Лампа плафона освещения багажного отделения (багажника), плафонов индивидуального освещения |
C8W |
8 |
|
////////////////////////////
