Болты крепления кронштейна правой опоры подвески силового агрегата:

1 -й этап 2-й этап

30

Довернуть на 90^ф

Болт крепления левого опорного кронштейна двигателя:

1-               й          этап

2-               й          этап

40

Довернуть на 90°

Болт крепления заднего опорного кронштейна двигателя:

1-               й          этап

2-               й          этап

30

Довернуть на 90”

Болты бокового крепления левой опоры подвески силового агрегата к отбортовке лонжерона кузова:

1-               й          этап

2-               й          этап

50

Довернуть на 90°

Болты крепления правой опоры подвески силового агрегата к лонжерону кузова:

1-               й          этап

2-               й          этап

20

Довернуть на 90°

Болты крепления кронштейна задней опоры подвески силового агрегата к поперечине передней подвески:

1-               й          этап

2-               й          этап

30

Довернуть на 90°

Винты крепления масляного картера

9

9 ! 13

15

Болты крепления головки блока цилиндров:

1-               й          этап

2-               й          этап

3-               й          этап

30

Довернуть на 90° Довернуть на 90°

Болт крепления шкива коленчатого вала:

1-               й          этап

2-               й          этап

90

Довернуть на 90°

150 Довернуть на 180^е

Болты крепления ролика натяжителя ремня привода вспомогательных агрегатов:

1-               й          этап

2-               й          этап

20

Довернуть на 90°

Болты крепления обводного ролика ремня привода вспомогательных агрегатов

40

—

40

Болты крепления компрессора кондиционера

25

Кронштейн натяжителя и компрессора кондиционера

25

—

25

Болт крепления натяжителя цепи ГРМ

9

—

9

Винт крепления натяжного ролика ремня привода ГРМ

—

—

20

—

Болт крепления вакуумного клапана

10

Болт крепления маслоотделителя

10

Болты крепления звездочек (шестерен) распределительных валов:

1-               й          этап

2-               й          этап

20 Довер­нуть на 90°

50 Довер­нуть на 90°

20 Довер­нуть на 90°

50 Довер­нуть на 90°

Винты Мб крепления крышки цепи ГРМ

10

—

10

Винты М10 крепления крышки цепи ГРМ

45

—

50

Болты крепления маховика:

1-               й          этап

2-               й          этап

60

Довернуть на 90°

Болты крепления фланца коленчатого вала

12

Болт крепления крышки шатуна М7: 1 -й этап 2-й этап

20

Довернуть на 90°

Болт крепления крышки шатуна М8:

1-               й          этап

2-               й          этап

30

Довернуть на 90°

Деталь

Автомобиль с двигателем

ВВМ

BZG

BXW BTS

Болты крепления корпуса распределительных валов:

1-               й          этап

2-               й          этап

6

Довер­нуть на 90°

10

Довернуть на 90°

Датчик давления масла

25

Крышка масляного фильтра

20

—

20

Болт крепления звездочки масляного насоса:

1-               й          этап

2-               й          этап

20

Довернуть на 90°

—

20 Довер­нуть на 90°

Болт крепления масляного насоса:

1-               й          этап

2-               й          этап

25

Довернуть на 90°

12

25 Довер­нуть на 90°

Пробка сливного отверстия масляного картера

30

Винты крепления кронштейна радиатора системы охлаждения

10

Болты крепления водораспределителя

10

Винты крепления крышек термостатов

5

Болт крепления облицовки наливной горловины топливного бака

3

Болты крепления хомутов топливного бака

25

Прижимное кольцо крепления топливного модуля

80

Болты крепления дроссельного узла

7

Болты крепления впускной трубы

20

Винты крепления подогревателя картерных газов

3

Болты крепления топливной рампы

2

Винты крепления крышки корпуса топливного фильтра

3

Гайки крепления катколлектора к головке блока цилиндров

25

Лямбда-зонд управления

50

Лямбда-зонд диагностики

55

Гайки крепления поперечины основания кузова

23

Болты крепления кронштейна катколлектора

20

Болт крепления датчика детонации

20

Болт крепления датчика фазы

10

Болт крепления датчика частоты коленчатого вала

5

Свеча зажигания

25

Кузов

Болты крепления ремней безопасности

40

Болты крепления передних сидений

24

Гайки крепления рычагов стеклоочистителя

20

Болты крепления трапеции стеклоочистителя

8

Трансмиссия

Болты крепления коробки передач М10

40

Болты крепления коробки передач М12

80

Болты крепления гидротрансформатора

60

Ходовая часть

Гайки крепления стоек стабилизатора

40

Болты крепления поперечины передней подвески:

1-               й          этап

2-               й          этап

70

Довернуть на 90°

Гайки крепления шаровой опоры

100

Болты крепления кронштейнов стабилизатора:

1-               й          этап

2-               й          этап

20

Довернуть на 90°

Деталь

Автомобиль с двигателем

ВВМ BZG BXW BTS

Болты крепления рычага передней подвески к поперечине:

1-               й          этап

2-               й          этап

70

Довернуть на 90*

Гайка ступицы переднего колеса:

1-               й          этап

2-               й          этап

50

Довернуть на 45^е

Гайка крепления амортизаторной стойки к поворотному кулаку:

1-               й          этап

2-               й          этап

60

Довернуть на 90^е

Гайка крепления наконечника рулевой тяги к поворотному кулаку:

1-               й          этап

2-               й          этап

20

Довернуть на 90^е

Гайки крепления амортизаторной стойки к кузову

60

Гайка крепления за/шей балки к кронштейнам:

1-               й          этап

2-               й          этап

45

Довернуть на 90^е

Болты крепления кронштейнов балки задней подвески:

1-               й          этап

2-               й          этап

50

Довернуть на 45"

Гайка крепления амортизатора к балке задней подвески:

1-               й          этап

2-               й          этап

40

Довернуть на 90"

Гайка ступицы заднего колеса:

1-               й          этап

2-               й          этап

70

Довернуть на 30°

Болты крепления колес

120

Рулевое управление

Болт крепления рулевого колеса к рулевой колонке:

1-               й          этап

2-               й          этап

30

Довернуть на 90"

Деталь

Автомобиль с двигателем

ВВМ BZG BXW BTS

Болты крепления рулевой колонки

23

Болты крепления карданных шарниров промежуточного вала:

1-               й          этап

2-               й          этап

20

Довернуть на 90°

Гайки крепления рулевого механизма: 1 -й этап 2-й этап

50

Довернуть на 90°

Тормозная система

Направляющий палец переднего тормозного механизма

30

Винт крепления датчика частоты вращения колеса

8

Полый винт-штуцер тормозного шланга

35

Штуцер тормозного трубопровода

14

Гайки крепления кронштейна тормозной педали

25

Гайки крепления главного тормозного цилиндоа

25

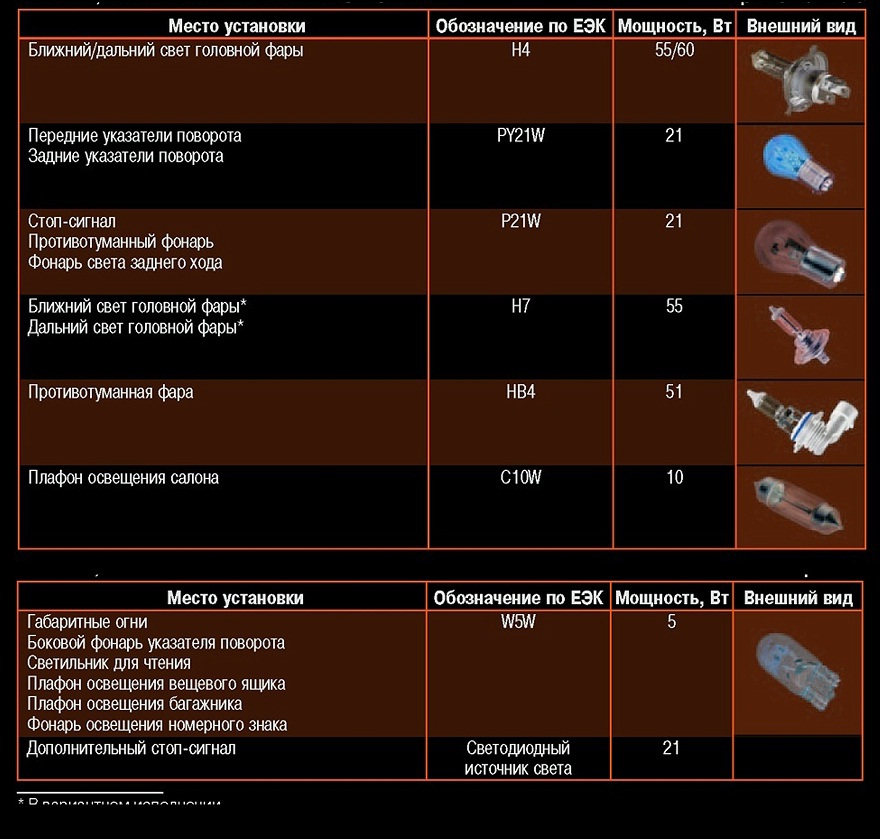

Электрооборудование

Болты крепления генератора

25

Гайки крепления вентилятора радиатора к кожуху

10

Гайка крепления кабеля к стартеру

20

Болты крепления стартера М10

40

Болты крепления стартера М12

80

Винты крепления моторедуктора стеклоочистителя к трапеции

9

Винты крепления блок-фары

2,5

Винты крепления противотуманных фар

2

Винты крепления дополнительного стоп- сигнала

2

Размер шины

Нормальная нагрузка (три человека)

Максимальная нагрузка

передние колеса

задние колеса

передние колеса

задние колеса

155/80 R13

2,2

2,1

2,4

3,2

165/70 R14

2,2

2,1

2,4

3,2

185/60 R14

2,2

2,1

2,4

3,2

195/55 R15

2,1

2,1

2,4

3,1

205/45 R16

2,0

2,1

2,4

3,0

205/40 R17

2,0

2,1

2,4

3,0

Место заправки/смазки

Количество

Наименование материала/жидкости

Топливный бак

45 л

Неэтилированный бензин с октановым числом не ниже 95

Система смазки двигателя (включая масляный фильтр): двигатель ВВМ деигатель BZG двигатель BXW двигатель BTS

1-               л

1-               л 3,2 л 3,6 л

Моторные масла, отвечающие требованиям VW 501 01, VW 502 00, VW 503 00 или 504 00 класса ACEA А2 или АЗ, класса вязкости SAE 5W-40, 5W-30

Система охлаждения (включая расширительный бачок)

5,6 л

Концентрат G12++, соответствующий стандарту TLVW 774 G

Механическая коробка передач

2,0 л

Трансмиссионное масло SAE 75W-85 (API GL-4)

Автоматическая коробка передач

7,0 л

Жидкость для автоматических коробок передач ATF по спецификации VW

Гидропривод тормозной системы и выключения сцепления

До метки «МАХ» на стенке бачка

DOT-4

Бачок омывателя стекла ветрового окна и фар

2/4,5 л

Омывающая жидкость с температурой замерзания не выше -40 °С

Система кондиционирования

(550±25) г (0,140+0,01) л

Хладагент R-134a Масло Denso G 052 300 А 2

Свеча зажигания

Зазор, мм

DENSO IRIDIUM TOUGH VKA20

1,0-1,1

BOSCH FR7HC+51

1,0-1,1
