Skoda Octavia (Tour). МОМЕНТЫ ЗАТЯЖКИ ОТВЕТСТВЕННЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Н м
Деталь |
Автомобили с двигателем |
|||
1,4 л |
1,6л |
1,8л |
1,9л |
|
Двигатель |
||||
Болт крепления опоры двигателя к кузову: |
|
|
|
|
1 -й этап |
40 |
40 |
40 |
40 |
2-й этап |
Довернуть на 90" |
Довернуть на 90" |
Довернуть на 90” |
Довернуть на 90' |
Болт крепления кронштейна к двигателю |
50 |
50 |
50 |
50 |
Болт крепления опоры к кронштейну двигателя |
100 |
100 |
100 |
100 |
Болт/гайка крышки шатуна М7/М8: |
|
|
|
|
1 -й этап |
20/30 |
30 |
30 |
30 |
2-й этап |
Довернуть на 90"/120* |
Довернуть на 90" |
Довернуть на 90" |
Довернуть на 90" |
Болт крепления крышки коренного подшипника коленчатого вала: |
|
|
|
|
1 -й этап |
20 |
20 |
65 |
65 |
2-й этап |
Довернуть на 90" |
Довернуть на 90" |
Довернутьна 90' |
Довернуть на 90" |
3-й этап |
Довернуть на 90" |
Довернуть на 90" |
- |
- |
Болт/гайка крепления натяжного ролика ремня привода вспомогательных агрегатов |
20 |
20 |
25 |
20 |
Болт/гайка крепления натяжного ролика ремня привода газораспределительного механизма |
20 |
20 |
27 |
20 |
Болт крепления натяжного ролика ремня привода распределительных валов |
20 |
- |
- |
- |
Болт крепления промежуточного ролика: |
|
|
|
|
1 -й этап |
50 |
- |
- |
40 |
2-й этап |
- |
- |
- |
Довернуть на 90" |
Болт крепления шкива коленчатого вала: |
|
|
|
|
1 -й этап |
90 |
20 |
25 |
25 |
2-й этап |
Довернуть на 90" |
- |
- |
- |
Болт крепления декоративного кожуха двигателя |
5 |
5 |
5 |
5 |
Болт/гайка крепления крышки головки блока цилиндров: |
|
|
|
|
1 -й этап |
10 |
5 |
10 |
10 |
2-й этап |
Довернуть на 90” |
Довернуть на 90” |
- |
- |
Болт крепления головки блока цилиндров: |
|
|
|
|
1 -й этап |
30 |
40 |
40 |
40 |
2-й этап |
Довернуть на 90° |
60 |
180 |
60 |
3-й этап |
Довернуть на 90" |
Довернуть на 90" |
- |
Довернуть на 90' |
4-й этап |
- |
Довернуть на 90" |
- |
Довернуть на 90' |
Система охлаждения |
||||
Винт крепления водяного насоса |
20 |
10 |
15 |
15 |
Болт крепления корпуса термостата к водораспределителю |
10 |
9 |
15 |
15 |
Винт крепления водораспределителя к блоку цилиндров |
10 |
10 |
10 |
10 |
Система смазки |
||||
Крепление масляного фильтра/ крышки масляного фильтра |
5 |
5 |
5 |
25 |
Болт крепления направляющей маслоизмерительного щупа |
10 |
10 |
20 |
20 |
Болт крепления поддона картера |
13 |
13 |
15 |
15 |
Болт крепления маслоприемника |
10 |
10 |
15 |
15 |
Пробка сливного отверстия картера |
30 |
30 |
40 |
30 |
Болт крепления масляного насоса |
12 |
20 |
15 |
15 |
Система выпуска отработавших газов |
||||
Гайки крепления выпускного коллектора |
40 |
40 |
40 |
25 |
Болт крепления термоэкрана выпускного коллектора |
10 |
10 |
10 |
10 |
Болты крепления кронштейна выпускного коллектора |
10 |
10 |
- |
- |
Гайка крепления каталитического нейтрализатора к приемной трубе |
40 |
20 |
40 |
40 |
Гайка крепления соединительной муфты дополнительного и основного глушителей |
40 |
40 |
40 |
40 |
Система питания |
||||
Винты крепления впускного коллектора |
15 |
15 |
15 |
25 |
Болт крепления топливного бака |
25 |
25 |
25 |
25 |
Болт/винт крепления наливной горловины топливного бака |
10 |
10 |
10 |
10 |
Болт/гайка крепления дроссельного узла |
15 |
15 |
15 |
15 |
Гайки крепления педали привода дроссельной заслонки |
10 |
10 |
10 |
10 |
Болт крепления адсорбера |
10 |
10 |
10 |
10 |
Система отопления и кондиционирования |
||||
Болт крепления шкива (муфты) кондиционера |
|
10- |
-15 |
|
Штуцер на конденсоре кондиционера |
|
20- |
-25 |
|
Датчик давления в системе кондиционирования |
|
10- |
-12 |
|
Сливной шланг магистрали кондиционирования, шланг всасывания, трубка жидкого хладагента |
|
8- |
12 |
|
Клапан-испаритель |
|
10- |
-12 |
|
Болты и гайки фланцевых соединений: |
|
|
|
|
Мб |
|
8- |
12 |
|
М8 |
|
19- |
-28 |
|
М10 |
|
39- |
-60 |
|

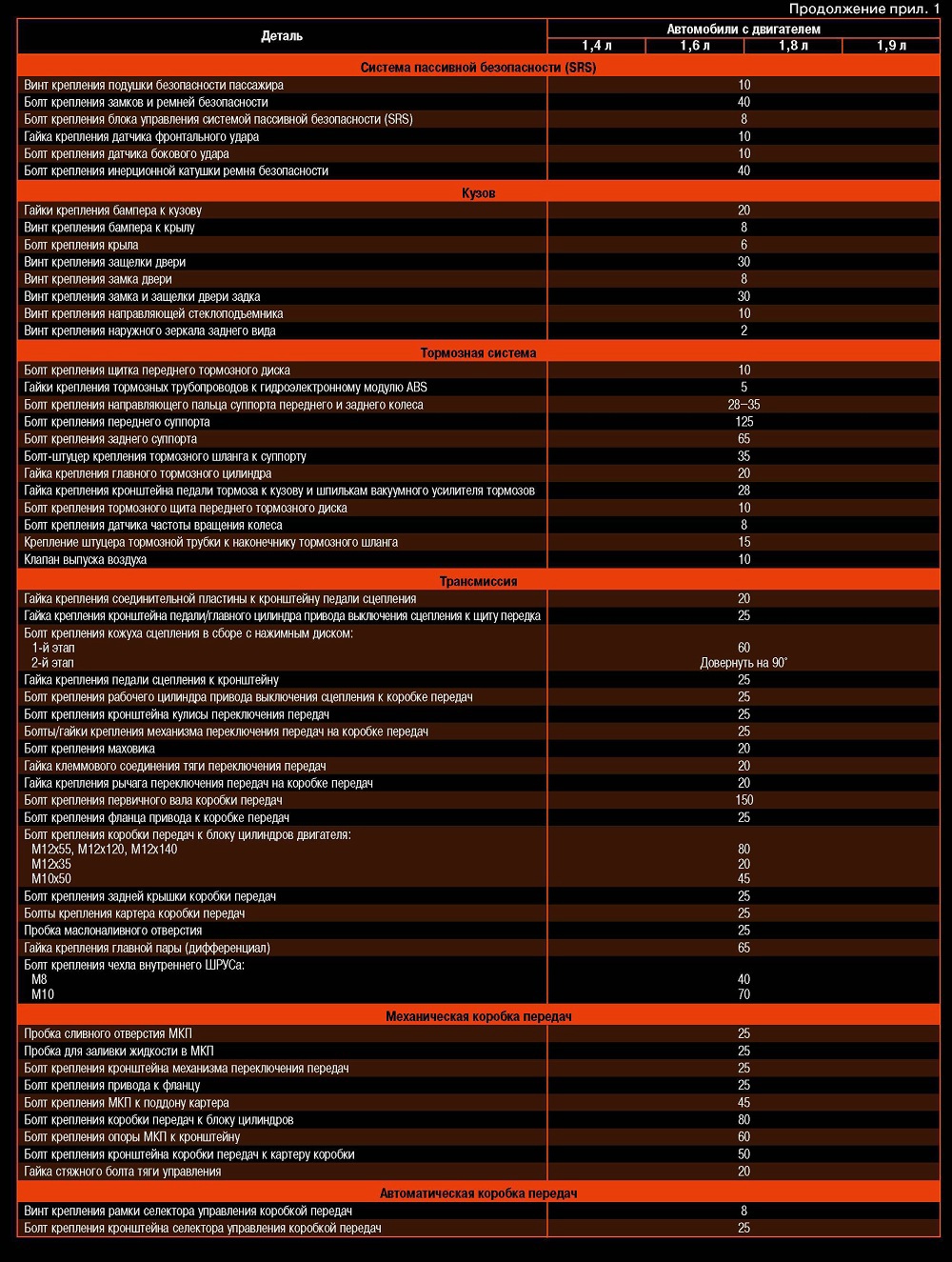

Деталь | Автомобили с двигателем |
1,4 л 1,6 л 1,8 л 1,9 л | |
Система пассивной безопасности (SRS) | |
Винт крепления подушки безопасности пассажира | 10 |
Болт крепления замков и ремней безопасности | 40 |
Болт крепления блока управления системой пассивной безопасности (SRS) | 8 |
Гайка крепления датчика фронтального удара | 10 |
Болт крепления датчика бокового удара | 10 |
Болт крепления инерционной катушки ремня безопасности | 40 |
Кузов | |
Гайки крепления бампера к кузову | 20 |
Винт крепления бампера к крылу | 8 |
Болт крепления крыла | 6 |
Винт крепления защелки двери | 30 |
Винт крепления замка двери | 8 |
Винт крепления замка и защелки двери задка | 30 |
Винт крепления направляющей стеклоподъемника | 10 |
Винт крепления наружного зеркала заднего вида | 2 |
Тормозная система | |
Болт крепления щитка переднего тормозного диска | 10 |
Гайки крепления тормозных трубопроводов к гидроэлектронному модулю ABS | 5 |
Болт крепления направляющего пальца суппорта переднего и заднего колеса | 28-35 |
Болт крепления переднего суппорта | 125 |
Болт крепления заднего суппорта | 65 |
Болт-штуцер крепления тормозного шланга к суппорту | 35 |
Гайка крепления главного тормозного цилиндра | 20 |
Гайка крепления кронштейна педали тормоза к кузову и шпилькам вакуумного усилителя тормозов | 28 |
Болт крепления тормозного щита переднего тормозного диска | 10 |
Болт крепления датчика частоты вращения колеса | 8 |
Крепление штуцера тормозной трубки к наконечнику тормозного шланга | 15 |
Клапан выпуска воздуха | 10 |
Трансмиссия | |
Гайка крепления соединительной пластины к кронштейну педали сцепления | 20 |
Гайка крепления кронштейна педали/главного цилиндра привода выключения сцепления к щиту передка | 25 |
Болт крепления кожуха сцепления в сборе с нажимным диском: 1 -й этап | 60 |
2-й этап | Довернуть на 90" |
Гайка крепления педали сцепления к кронштейну | 25 |
Болт крепления рабочего цилиндра привода выключения сцепления к коробке передач | 25 |
Болт крепления кронштейна кулисы переключения передач | 25 |
Болты/гайки крепления механизма переключения передач на коробке передач | 25 |
Болт крепления маховика | 20 |
Гайка клеммового соединения тяги переключения передач | 20 |
Гайка крепления рычага переключения передач на коробке передач | 20 |
Болт крепления первичного вала коробки передач | 150 |
Болт крепления фланца привода к коробке передач | 25 |
Болт крепления коробки передач к блоку цилиндров двигателя: М 12x55, М 12x120, М12х140 | 80 |
М 12x35 М 10x50 |
20 45 |
Болт крепления задней крышки коробки передач | 25 |
Болты крепления картера коробки передач | 25 |
Пробка маслоналивного отверстия | 25 |
Гайка крепления главной пары (дифференциал) | 65 |
Болт крепления чехла внутреннего ШРУСа: М8 | 40 |
М10 | 70 |
Механическая коробка передач | |
Пробка сливного отверстия МКП | 25 |
Пробка для заливки жидкости в МКП | 25 |
Болт крепления кронштейна механизма переключения передач | 25 |
Болт крепления привода к фланцу | 25 |
Болт крепления МКП к поддону картера | 45 |
Болт крепления коробки передач к блоку цилиндров | 80 |
Болт крепления опоры МКП к кронштейну | 60 |
Болт крепления кронштейна коробки передач к картеру коробки | 50 |
Гайка стяжного болта тяги управления | 20 |
Автоматическая коробка передач | |
Винт крепления рамки селектора управления коробкой передач | 8 |
Болт крепления кронштейна селектора управления коробкой передач | 25 |
Деталь |
Автомобили с двигателем |
1,4 л 1,6 л 1,8 л 1,9 л |
|
Болт крепления поддона картера АКП |
12 |
Гайки крепления гидротрансформатора к маховику двигателя |
57 |
Болт крепления защиты поддона картера коробки передач |
45 |
Болт крепления коробки передач к блоку цилиндров |
80 |
Пробка отверстия для контроля уровня рабочей жидкости |
15 |
Болт крепления коробки передач к поддону картера |
45 |
Рулевое управление |
|
Гайка крепления наконечника рулевой тяги к поворотному кулаку |
45 |
Болт крепления карданного шарнира рулевой колонки к рулевому механизму |
30 |
Гайка крепления рулевого колеса |
55 |
Болт крепления рулевого механизма к подрамнику: 1 -й этап 2-й этап |
20 Довернуть на 90" |
Крышка бачка системы гидроусилителя рулевого управления |
2 |
Болт верхнего крепления рулевой колонки |
25 |
Гайка крепления термоэкрана рулевого механизма |
20 |
Болт-штуцер крепления напорного трубопровода к картеру рулевого механизма |
45 |
Болт-штуцер крепления возвратного трубопровода к картеру рулевого механизма |
40 |
Контргайка рулевой тяги |
50 |
Крепление рулевой тяги к рейке рулевого механизма |
75 |
Болт крепления шкива насоса гидроусилителя рулевого управления |
25 |
Болт-штуцер крепления напорного трубопровода к насосу гидроусилителя рулевого управления |
38 |
Болт крепления бачка системы гидроусилителя рулевого управления |
10 |
Передняя подвеска |
|
Гайка крепления шаровой опоры |
45 |
Гайка верхнего крепления стойки к стабилизатору |
30 |
Болт крепления переднего сайлентблока нижнего рычага: 1 -й этап 2-й этап |
70 Довернуть на 90' |
Болт крепления задней опоры силового агрегата к подрамнику: 1 -й этап 2-й этап |
20 Довернуть на 90' |
Болт крепления скобы втулки стабилизатора к подрамнику |
25 |
Гайка крепления заднего сайлентблока нижнего рычага: 1 -й этап 2-й этап |
70 Довернуть на 90' |
Болт крепления подрамника к кузову автомобиля: 1 -й этап 2-й этап |
100 Довернуть на 90" |
Болты крепления шаровой опоры к нижнему рычагу: 1 -й этап 2-й этап |
20 Довернуть на 90' |
Гайка штока переднего амортизатора |
60 |
Гайка верхнего крепления амортизаторной стойки |
60 |
Болт крепления колеса |
120 |
Болт крепления передней ступицы к поворотному кулаку: 1 -й этап 2- й этап 3- й этап 4- й этап |
300 Ослабить на 180" Довернуть на 50' Довернуть на 45' |
Гайка клеммового соединения крепления амортизатора в поворотном кулаке: 1 -й этап 2-й этап |
60 Довернуть на 90' |
Задняя подвеска |
|
Гайка болта нижнего крепления амортизатора |
60 |
Гайка верхнего крепления штока амортизатора к опоре |
25 |
Болт крепления опоры амортизатора к кузову: 1 -й этап 2-й этап |
30 Довернуть на 90" |
Болт крепления кронштейна рычага к кузову: 1 -й этап 2-й этап |
30 Довернуть на 90' |
Болт крепления рычага к кронштейну: 1 -й этап 2-й этап |
45 Довернуть на 90" |
Болт крепления ступицы к цапфе |
175 |
Болты крепления колеса |
120 |
Электрооборудование |
|
Гайка стяжного болта клеммы аккумуляторной батареи |
6 |
Гайка дополнительного зажима на клемме аккумуляторной батареи |
6 |
Болт крепления крепежной планки аккумуляторной батареи |
20 |

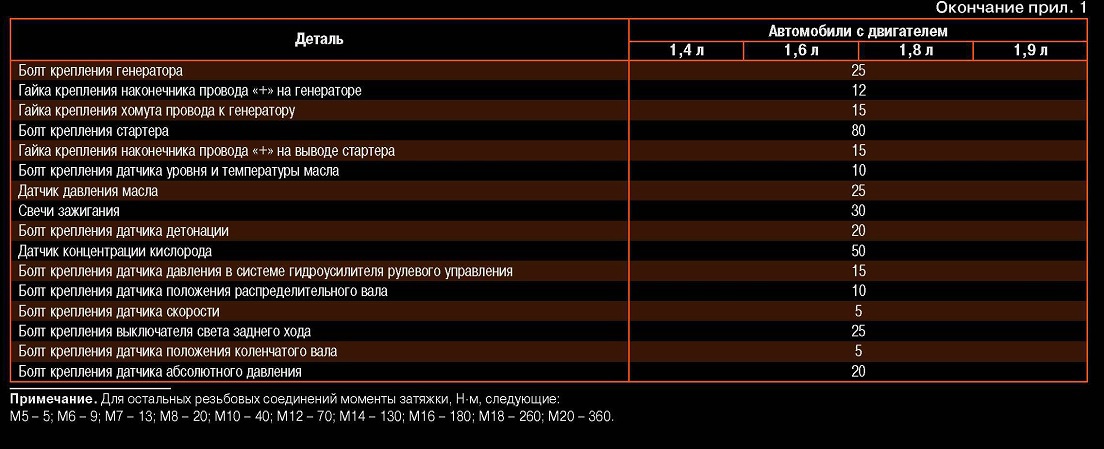

Деталь | Автомобили с двигателем |
1,4 л 1,6 л 1,8 л 1,9 л | |
Болт крепления генератора | 25 |
Гайка крепления наконечника провода«+»на генераторе | 12 |
Гайка крепления хомута провода к генератору | 15 |
Болт крепления стартера | 80 |
Гайка крепления наконечника провода«+»на выводе стартера | 15 |
Болт крепления датчика уровня и температуры масла | 10 |
Датчик давления масла | 25 |
Свечи зажигания | 30 |
Болт крепления датчика детонации | 20 |
Датчик концентрации кислорода | 50 |
Болт крепления датчика давления в системе гидроусилителя рулевого управления | 15 |
Болт крепления датчика положения распределительного вала | 10 |
Болт крепления датчика скорости | 5 |
Болт крепления выключателя света заднего хода | 25 |
Болт крепления датчика положения коленчатого вала | 5 |
Болт крепления датчика абсолютного давления | 20 |
Примечание. Для остальных резьбовых соединений моменты затяжки. Н м, следующие:
М5 - 5; Мб-9; М7- 13; М8- 20; М10-40; М12-70; М14- 130; М16 - 180; М18- 260; М20-360,

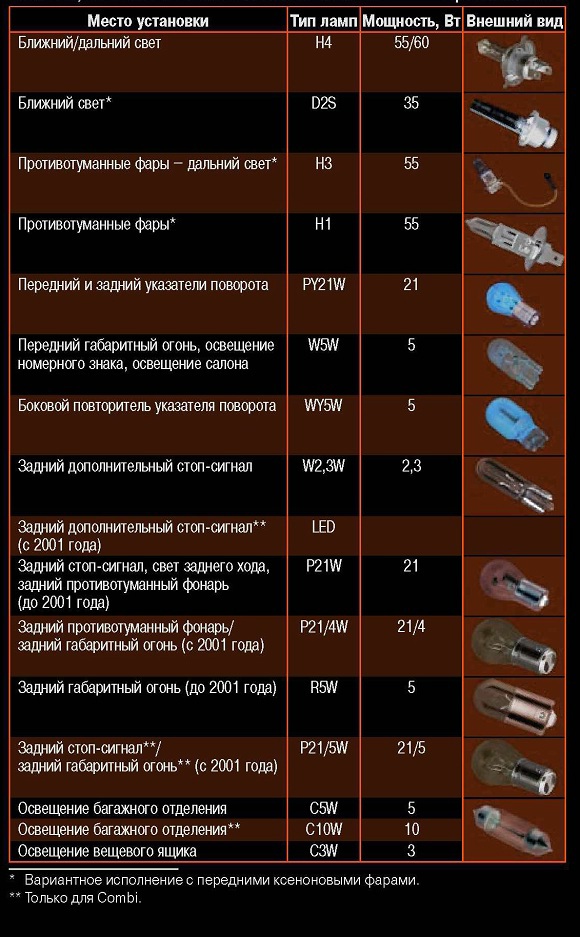

Skoda Octavia (Tour). ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Skoda Octavia (Tour). РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ, СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ
Место заправки/ смазки | Смазочный материал или специальная жидкость |
Количество |
Система смазки двигателя: 1,4 л 1,6л 1,8л |
VW 503 00 или VW 504 00; допускается VW 501 01 или VW 502 00, ACEA А2 или АЗ |
3,2 л 2- л 4.5 л |
1,9л |
допускается VW 506 01 или VW 508 00; ACEA ВЗ или В4 |
4,3 л |
Система охлаждения двигателя: 1,4 л 1,6л 1,8л 1,9л |
Охлаждающая жидкость (антифриз) фиолетового цвета, соответствующая стандарту TL-VW 774G или G13 |
5,5 л 7,0 л 6.8 л 6.8 л |
Тормозная система |
Тормозные жидкости, соответствующие стандарту VW 50114, FMVSS 116 DOT-4, DIN ISO 4925 CLASS 4 | Уровень жидкости в бачке должен находиться между метками MIN и МАХ |
Коробка передач: механическая: 02К 02J | Трансмиссионное масло G060726A2 API 61_4или GL5 SAE 75W-90 |
1,6л 1,9л |
автоматическая |
Рабочая жидкость VW LT 71141 или TL 521 6, ATF G052162A1, ATF G052162A2, ATF Dextron III |
5,3 л |
Система гидроусилителя рулевого управления | Жидкость, соответствующая стандарту G002000 (G004000), Pentosin CHF 11S |
0,7-0,9 л |
Топливный бак Рекомендуемый минимальный резерв | Неэтилированный бензин АИ-92/95 | 55 л 7л |
Бачок стеклоомывателя: без омывателей фар с омывателями фар |
- |
Зл 5,5 л |
Петли капота, дверей, крышки багажника |
Моторное масло |
По мере необходимости |
Приводные валы |
Смазка для шарниров равных угловых скоростей (G000603 или G000633) |
80-110 г |
Skoda Octavia (Tour). РЕКОМЕНДУЕМЫЕ СВЕЧИ ЗАЖИГАНИЯ/НАКАЛИВАНИЯ
Двигатель |
Свеча зажигания/накаливания |
Зазор, мм |
1,4 л (75 л.с.) АХР, ВСА 1,6 л (101 л.с.) AEI-I, AKL 1,6л (102 л.с.) AVU, BFQ | NGK BKUR6ET-10 Denso K20PBRS10 Bosch 0241235752 (F7LTCR) |
1,0 |
1,6 л (75 л.с.) АЕЕ |
NGK BUR6ET Denso W20EPBRS Bosch 0241235698 (W7LTCR)* Beru 14GH-7DTUR (Z91) |
0,8 |
1,8 л (150 Л.с) ARZ, AGU, ARX, AUM |
NGK PFR6Q Denso PK20RPR8 Bosch 0242236564 (FR7KPP33+) |
0,8 |
1,9 л (90 л.с.) ALH, AGR |
NGK Y-732J Denso DG-005 Bosch 0250202022 Beru GN855 Bosch 0250201036** Beru GN928** |
Skoda Octavia (Tour). РЕКОМЕНДУЕМЫЕ ШИНЫ И ДАВЛЕНИЕ ВОЗДУХА В НИХ, кПа
Размер шины | Нагрузка автомобиля | |
до трех человек в салоне | полная нагрузка | |
175/80 R14: | ||
передние колеса | 200/200* | 240/220* |
задние колеса | 200/220* | 240/300* |
195/65 R15: | ||
передние колеса | 200/200* | 240/220* |
задние колеса | 220/220* | 240/280* |
205/60 R15: | ||
передние колеса | 200/200* | 200/210* |
задние колеса | 220/220* | 240/260* |
205/55 R16: | ||
передние колеса | 200/200* | 220/210* |
задние колеса | 220/220* | 240/260* |
* Для автомобилей Skoda Octavia Tour Combi.
////////////////////////////
