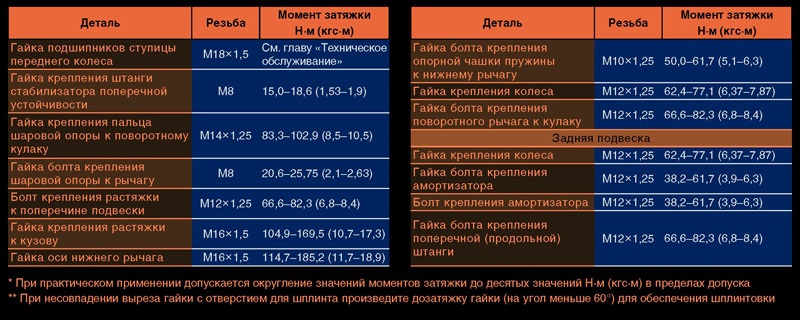

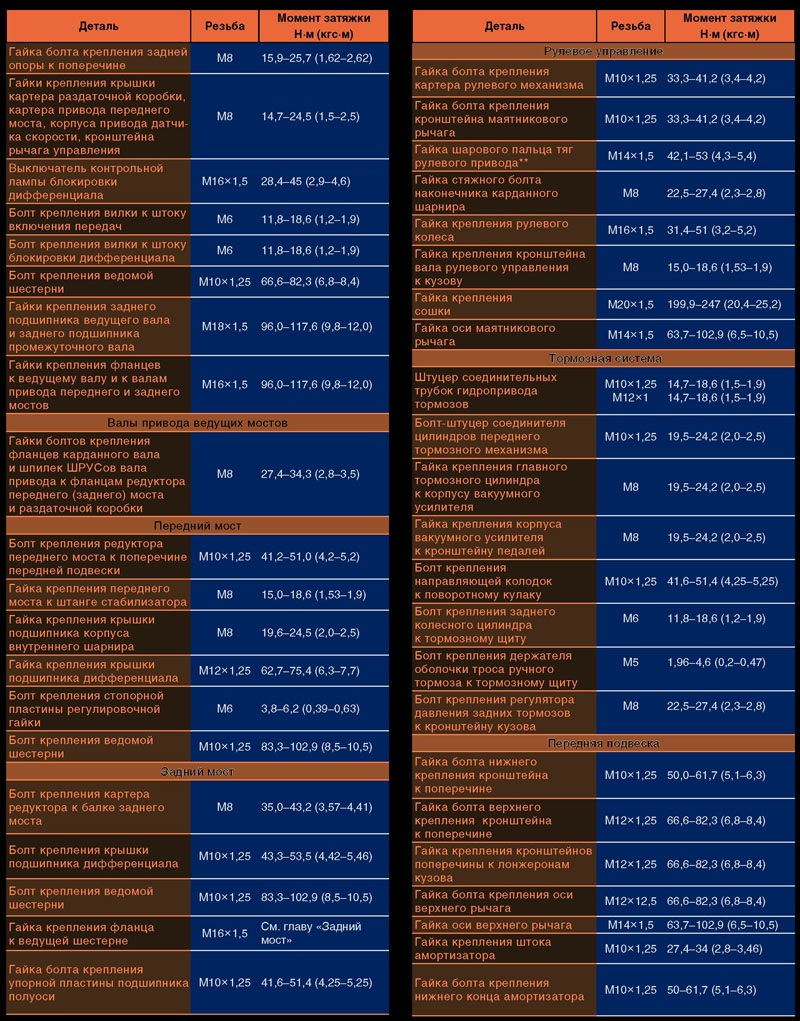

Моменты затяжки ответственных резьбовых соединений Нива Шевроле (Ваз-2123)
|
Основные данные для регулировок и контроля Нива Шевроле (Ваз-2123)
|
Плотность электролита аккумуляторной батареи (6 СТ-55) при 25° С для умеренного климата, г/см3 |
1,28 |
Температура жидкости в системе охлаждения прогретого двигателя при температуре воздуха 20-30° С, полной нагрузке и движении со скоростью 80 км/ч, не более, °С |
95 |
Давление масла в системе смазки двигателя при температуре масла +85° С и частоте вращения коленчатого вала 5000 мин-1, МПа (кгс/см2) |
0,35-0,45 (3,5-4,5) |
Предельно допустимый расход моторного масла, л/1000 км |
0,5 |
Ремень привода вспомогательных агрегатов: количество ручьев длина, мм |
5 1888 |
Прогиб ремня привода вспомогательных агрегатов при усилии 75 Н (7,6 кгс), мм |
12 ± 3 |
Ремень привода компрессора кондиционера: количество ручьев длина, мм |
4 810 |
Прогиб ремня привода компрессора кондиционера при усилии 98 Н (10 кгс), мм |
8 ± 3 |
Зазор между электродами свечи зажигания, мм |
1,0-1,1 |
Свободный ход рулевого колеса в положении движения по прямой, не более, град |
5 |
Схождение передних колес для обкатанного автомобиля под нагрузкой 2250 Н (225 кгс), мм |
0 ± 1 |
Развал передних колес для обкатанного автомобиля под нагрузкой 2250 Н (225 кгс), град |
0°30’ ± 30’ |
Продольный наклон оси поворота колеса для обкатанного автомобиля под нагрузкой 2250 Н (225 кгс), град |
3°40’ ± 30’ |
Давление в шинах, МПа (кгс/см2): передних колес задних колес |
0,19 (1,9) 0,19 (1,9) |
Осевой зазор в подшипниках ступиц передних колес, мм: при регулировке в эксплуатации |
0,02-0,08 0,02-0,15 |
Минимально допустимая толщина накладок колодок передних/ задних тормозов, мм |
1,5/2,0 |
Уровень охлаждающей жидкости в расширительном бачке на холодном двигателе |
Между метками МАХ и MIN |
Уровень жидкости в бачке гидроусилителя рулевого управления |
Между рисками на щупе |
Уровень жидкости в бачке гидропривода тормозов при снятой крышке и новых накладках тормозных колодок |
До метки MIN |
Уровень жидкости в бачке гидропривода сцепления |
До нижней кромки заливной горловины |
Уровень масла в картере двигателя |
Между рисками на щупе |
Уровень масла в картерах коробки передач, раздаточной коробки, переднего и заднего мостов |
До нижних кромок заливных отверстий |
Максимальный уклон (сухой твердый грунт), на котором автомобиль с полной нагрузкой удерживается неограниченное время стояночным тормозом, % |
25 |
Ход рычага стояночного тормоза, зубцов: при регулировке в эксплуатации |
7-9 7-13 |
Применяемые топливо, смазочные материалы и эксплуатационные жидкости Нива Шевроле (Ваз-2123)
|
1 Место заправки и ли смазки |
I Количество |
I Наименования материалов 1 |
Топливный бак |
58 л |
Автомобильный бензин с октановым числом 95 |
Система охлаждения двигателя, включая систему отопления салона |
8,0 л |
Охлаждающая жидкость с температурой замерзания не выше -40" С |
Система смазки двигателя, включая масляный фильтр, при температуре окружающего воздуха: от - 10° до + 45" С от - 15° до + 45" С от - 20° до + 35" С от - 20° до + 30" С от - 25° до + 35" С от - 25° до + 30" С от - 35° до + 35" С от - 35° до + 30" С |
3,75 л |
Моторные масла (с уровнем качества по API: SG, SH, SJ, SL, SM) с классом вязкости по SAE: 20W-40 15W-40 10W-40 10W-30 5W-40 5W-30 0W-40 0W-30 |
Картер коробки передач Картер раздаточной коробки |
1,6 л 0,79 л |
Трансмиссионные масла с уровнем качества по API GL4 или универсальные GL4/GL5 с вязкостью 75W-90, 80W-85, 80W-90 |
Картер переднего моста Картер заднего моста |
1,15 л 1,3 л |
Трансмиссионные масла с уровнем качества по API GL5 или универсальные GL4/GL5 с вязкостью 75W-90, 80W-90, 85W-90 |
Гидроусилитель руля |
1,7 л |
Жидкость Pentosin Hydraulic Fluid CHF 11S VW 52137 |
Система гидропривода выключения сцепления Система гидропривода тормозов |
0,15 л 0,5 л |
Тормозная жидкость DOT-4 SAEJ 1703, FMSS 116 |
Бачок омывателя ветрового стекла Бачок омывателя стекла двери багажного отделения |
5.0 л 2.0 л |
Стеклоомывающая жидкость на основе спирта |
Поводковое кольцо привода стартера |
- |
Смазка Литол-24 или импортные аналоги |
Подшипники передних колес |
- |
Смазка Литол-24 или импортные аналоги |
Подшипники крестовин карданных шарниров |
- |
Смазки Литин-2, Фиол-1, Фиол-2У или импортные аналоги |
Шарнир вала привода ведущего моста |
- |
Смазки ШРУС-4, Спектрол ШРУС МоS2 |
Ограничители открывания дверей |
- |
Смазка ШРУС-4 |
Салазки перемещения сидений |
- |
Смазка Фиол-1 или импортные аналоги |
Шарниры рулевых тяг и пальцы шаровых опор передней подвески |
- |
Смазка ШРБ-4 или импортные аналоги |
Выводы и клеммы аккумуляторной батареи |
|
Смазки ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, -221, Литол-24, Фиол-1 или импортные аналоги |
Замки дверей и капота |
- |
Смазка ФИОЛ-1 |
Регулятор давления задних тормозов |
- |
Смазка ДТ-1 |
Шарниры привода передних колес |
- |
Смазки ШРУС-4, Спектрол ШРУС МоS2 |
Шарнир промежуточного вала |
- |
Смазки ЛЗ-ПЖЛ-00, Longterm-00, ШРУС-4 |
Кондиционер |
0,65 кг 0,22 л |
Х ладагент R134a Мас ло ISO 150 (AT41244) |
////////////////////////////
