VW Polo Sedan (2010+). Моменты затяжки ответственных резьбовых соединений
Наименование узла, детали |
Момент затяжки, Нм |
Двигатель |
|
Винт крепления корпуса распределительных валов |
10 довернуть на 90° |
Болт крепления крышки привода ГРМ |
50 |
Винт крепления крышки привода ГРМ |
10 |
Болт крепления шкива привода вспомогательных агрегатов |
150 довернуть на 180° |
Болт крепления звездочки распределительного вала |
50 |
Винт крепления звездочки масляного насоса |
20 довернуть на 90° |
Болт крепления масляного насоса |
15 довернуть на 90° |
Винт крепления вакуумного клапана |
10 |
Винт крепления датчика положения распределительного вала |
10 |
Болт крепления маховика |
60 довернуть на 90° |
Датчик недостаточного давления масла |
25 |
Масляный фильтр |
20 |
Пробка сливного отверстия поддона картера |
30 |
Винт крепления поддона картера |
13 |
Болт крепления натяжного устройства ремня привода вспомогательных агрегатов |
20 довернуть на 90° |
Болт крепления опорного ролика ремня привода вспомогательных агрегатов |
40 |
Винт крепления шкива насоса охлаждающей жидкости |
20 |
Болт крепления кронштейна натяжного устройства и компрессора кондиционера |
25 |
Гайка крепления трубы дополнительного глушителя к катколлектору |
40 |
Болт крепления правой опоры силового агрегата к двигателю довернуть на 90° |
30 довернуть на 90° |
Болт крепления правой опоры силового агрегата к кузову |
20 довернуть на 90° |
Болт крепления левой опоры силового агрегата к коробке передач |
40 довернуть на 90° |
Болт крепления левой опоры силового агрегата к кузову |
50 довернуть на 90° |
Болт крепления задней опоры силового агрегата к коробке передач |
30 довернуть на 90° |
Болт крепления задней опоры силового агрегата к подрамнику |
40 довернуть на 90° |
Трансмиссия |
|
Болт крепления картера сцепления к блоку цилиндров |
80 |
Болт крепления рабочего цилиндра гидропривода сцепления |
20 |
Винт крепления направляющей втулки выжимного подшипника |
5 довернуть на 90° |
Болт крепления кронштейна опоры к коробке передач |
40 довернуть на 90° |
Болт крепления «корзины» сцепления к маховику |
20 |
Винт крепления крышки коробки передач |
5 довернуть на 90° |
Винт крепления картера коробки передач к картеру сцепления |
5 довернуть на 90° |
Выключатель света заднего хода |
20 |
Винт крепления датчика скорости автомобиля |
5 довернуть на 90° |
Винт крепления фланца привода |
25 |
Гайка крепления рычага включения передач |
25 |
Болт крепления опорного кронштейна тросов |
25 |
Гайка крепления основания механизма управления |
25 |
Пробки заливного и сливного отверстия механической коробки передач |
30 |
Пробка сливного отверстия автоматической коробки передач |
27 |
Винт крепления привода колеса к фланцу |
40 предварительно затянуть крест-накрест моментом 10 |
Гайка крепления наружного ШРУСа к ступичному узлу |
50 довернуть на 45° |
Передняя подвеска |
|
Болт крепления амортизаторной стойки к поворотному кулаку |
60 довернуть на 90° |
Гайка крепления шаровой опоры к рычагу подвески |
100 |
Гайка крепления штока амортизаторной стойки к упорной втулке |
60 |
Гайка крепления верхней опоры к амортизаторной стойке |
60 |
Гайка крепления стойки стабилизатора поперечной устойчивости к амортизатор- ной стойке |
40 |
Гайка крепления пальца шаровой опоры к поворотному кулаку |
20 довернуть на 90° |
Болт крепления переднего сайлент-блока рычага подвески к подрамнику |
70 довернуть на 90° |
Гайка болта крепления заднего сайлент-блока рычага подвески к подрамнику |
70 довернуть на 90° |
Болт крепления подрамника к кузову |
70 довернуть на 90° |
Болт крепления штанги стабилизатора к подрамнику |
20 довернуть на 90° |
Болт крепления колеса |
120 |

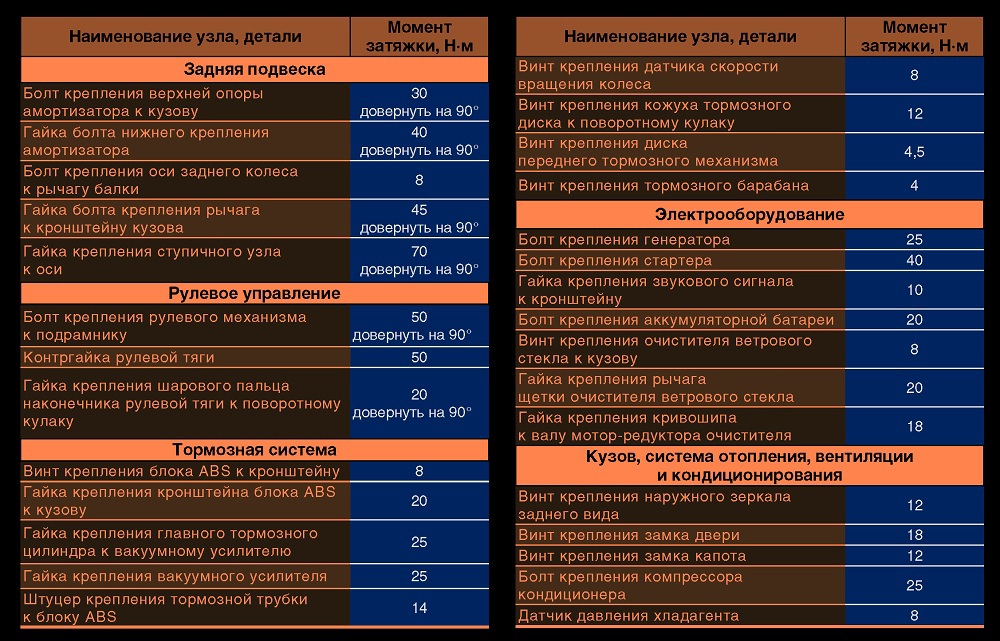

Наименование узла, детали |
Момент затяжки, Нм |
Задняя подвеска |
|
Болт крепления верхней опоры амортизатора к кузову |
30 довернуть на 90° |
Гайка болта нижнего крепления амортизатора |
40 довернуть на 90° |
Болт крепления оси заднего колеса к рычагу балки |
8 |
Гайка болта крепления рычага к кронштейну кузова |
45 довернуть на 90° |
Гайка крепления ступичного узла к оси |
70 довернуть на 90° |
Рулевое управление |
|
Болт крепления рулевого механизма к подрамнику |
50 довернуть на 90° |
Контргайка рулевой тяги |
50 |
Гайка крепления шарового пальца наконечника рулевой тяги к поворотному кулаку |
20 довернуть на 90° |
Тормозная система |
|
Винт крепления блока ABS к кронштейну |
8 |
Гайка крепления кронштейна блока ABS к кузову |
20 |
Гайка крепления главного тормозного цилиндра к вакуумному усилителю |
25 |
Гайка крепления вакуумного усилителя |
25 |
Штуцер крепления тормозной трубки к блоку ABS |
14 |
Наименование узла, детали |
Момент затяжки, Нм |
Винт крепления датчика скорости вращения колеса |
8 |
Винт крепления кожуха тормозного диска к поворотному кулаку |
12 |
Винт крепления диска переднего тормозного механизма |
4,5 |
Винт крепления тормозного барабана |
4 |
Электрооборудование |
|
Болт крепления генератора |
25 |
Болт крепления стартера |
40 |
Гайка крепления звукового сигнала к кронштейну |
10 |
Болт крепления аккумуляторной батареи |
20 |
Винт крепления очистителя ветрового стекла к кузову |
8 |
Гайка крепления рычага щетки очистителя ветрового стекла |
20 |
Гайка крепления кривошипа к валу мотор-редуктора очистителя |
18 |
Кузов, система отопления, вентиляции и кондиционирования |
|
Винт крепления наружного зеркала заднего вида |
12 |
Винт крепления замка двери |
18 |
Винт крепления замка капота |
12 |
Болт крепления компрессора кондиционера |
25 |
Датчик давления хладагента |
8 |

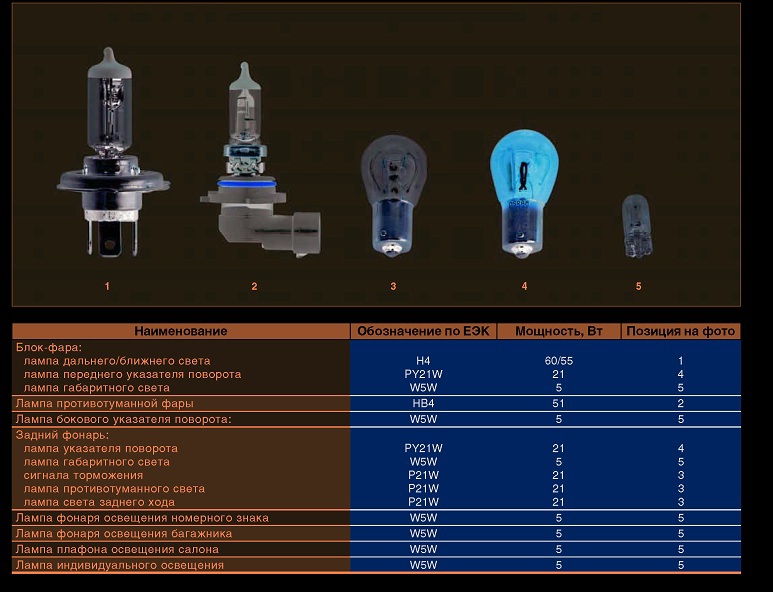

VW Polo Sedan (2010+). Лампы, применяемые в автомобиле
VW Polo Sedan (2010+). Применяемые топливо, смазочные материалы и эксплуатационные жидкости
Место заправки или смазки |
Количество, л |
Наименование материала 1 |
Топливный бак |
55 |
Неэтилированный автомобильный бензин с октановым числом не ниже 95 |
Система смазки двигателя, включая масляный фильтр |
3,6 |
Моторные масла по спецификации VW 502 00, классом качества по API SM и уровнем вязкости SAE 5W-30; 5W-40 |
Система охлаждения двигателя, включая систему отопления салона |
5,6 |
Жидкость G 12 ++; G 12 + в смеси с дистиллированной водой в пропорции 40:60 |
Механическая коробка передач |
2,0 |
Трансмиссионные масла с классом качества по API GL-4 и уровнем вязкости SAE 75W-85 |
Автоматическая коробка передач |
7,0 |
Жидкость по спецификации VW |
Гидроприводы тормозов и сцепления |
0,8 |
Тормозная жидкость DOT-4 |
Бачок омывателя ветрового стекла |
5,4 |
Специальная стеклоомывающая жидкость, подобранная в соответствии с сезоном эксплуатации |
////////////////////////////
