Dantex (RK-18SDM, RK-21SDM). Руководство по эксплуатации сплит-системы





КОНДИЦИОНЕР

(СПЛИТ-СИСТЕМА)

р у к о в о д с т в о   п о   э к с п л у а т а ц и и

MSB-18.qxd  30.12.2004  13:50  Page 1

RK-18SDM, RK-21SDM

RK-24SDM, RK-30SDM, RK-36SDM

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

НАИМЕНОВАНИЕ ДЕТАЛЕЙ КОНДИЦИОНЕРА И ИХ ФУНКЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА И ЕГО ПРОИЗВОДИТЕЛЬНОСТЬ  . . . . . . . . . . . . . . . . . . . . . . . . .2

УСЛОВИЯ ЭКСПЛУАТАЦИИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . .

2

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

РУЧНОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . .

2

НАСТРОЙКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

МЕРЫ ПРЕДОСТОРОЖНОСТИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

ПРОВЕРКА ПЕРЕД ВКЛЮЧЕНИЕМ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . .

3

РЕКОМЕНДАЦИИ ПО ЭКОНОМИЧНОЙ ЭКСПЛУАТАЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ПРАВИЛА БЕЗОПАСНОСТИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . .

4

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СОВЕТЫ ПО ИХ УСТРАНЕНИЮ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

ОТКЛОНЕНИЯ ОТ НОРМАЛЬНОЙ РАБОТЫ КОНДИЦИОНЕРА,

НЕ ЯВЛЯЮЩИЕСЯ НЕИСПРАВНОСТЯМИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . .

6

ОЧИСТКА  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . .

7

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

8

РЕМОНТ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

8

УСТАНОВКА  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

ПРОВЕРКА  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

8

ВЫБОР МЕСТА УСТАНОВКИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . .

8

МЕРЫ ПРЕДОСТОРОЖНОСТИ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . .

8

СОДЕРЖАНИЕ

MSB-18.qxd  30.12.2004  13:50  Page 2







:

 http

:

//

RK-18/21/24/30/36 SDM

1

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

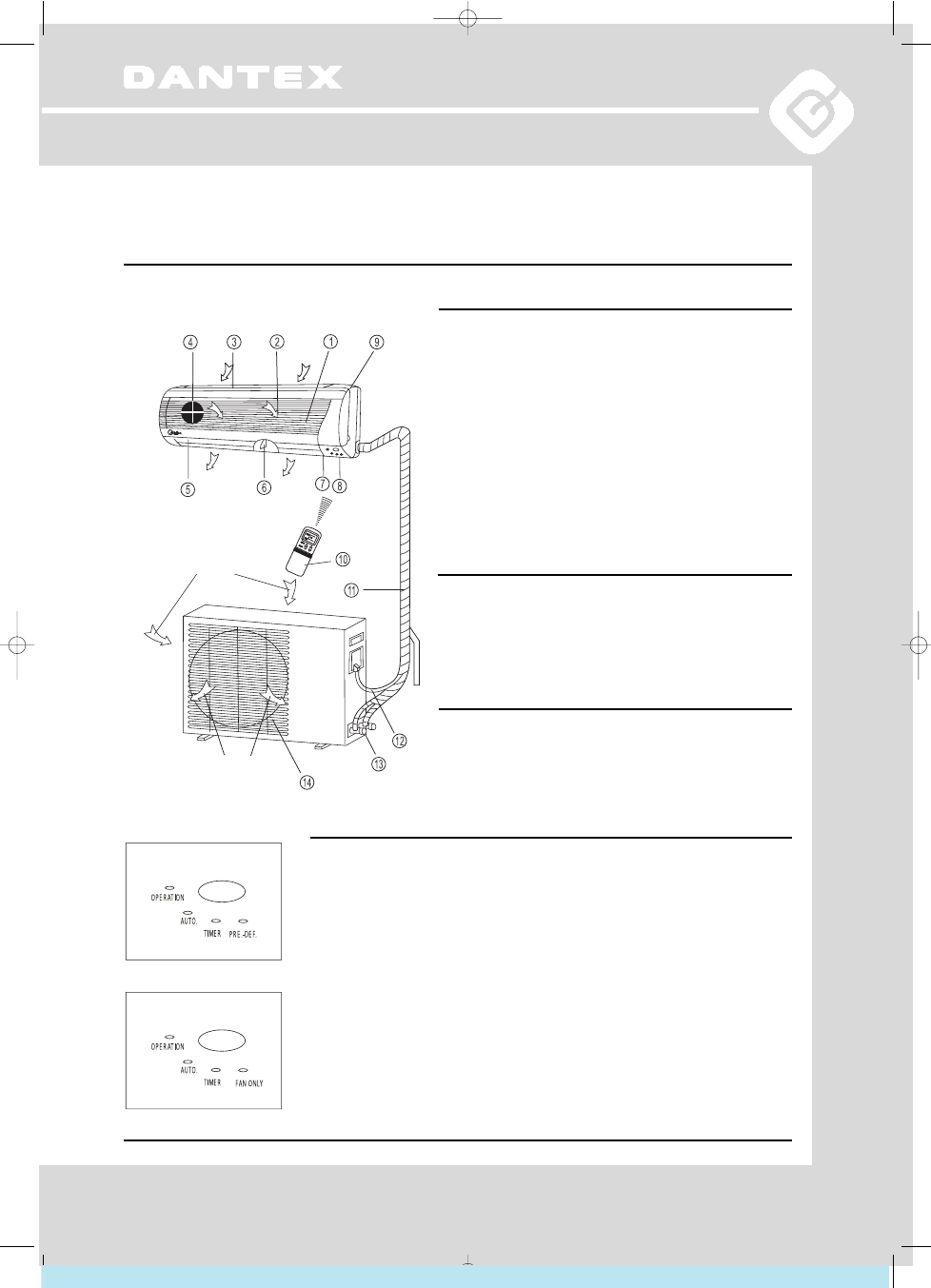

Внутренний блок

1. Температурный датчик
2. Передняя панель
3. Воздухозаборные отверстия
4. Воздушный фильтр
5. Горизонтальная воздушная решетка
6. Вертикальные воздушные жалюзи
7. Панель индикаторов
8. Инфракрасный порт
9. Переключатель для ручного управления кондиционером
10. Пульт дистанционного управления

Наружный блок

11. Дренажный шланг, соединительный трубопровод с хла-

дагентом

12. Электропроводка
13. Стопорный клапан
14. Воздуховыпускное отверстие

НАИМЕНОВАНИЕ ДЕТАЛЕЙ КОНДИЦИОНЕРА
И ИХ ФУНКЦИИ

Внутренний блок

Наружный блок

Воздухозаборные отверстия

Воздухозаборные

отверстия

Воздуховыпускные

отверстия

Воздуховыпускные

отверстия

Примечание:

Ваш кондиционер может незначительно отличаться от изображений, приведенных выше (которые являются лишь схематическими изображениями).

Примечание:

если индикатор работы кондиционера начинает быстро мигать (5 раз в

секунду), то это означает, что включились функции защиты.

Панель индикаторов

n

Индикатор OPERATION. Этот индикатор мигает раз в секунду при включении пита-
ния и постоянно горит во время работы кондиционера.

n

Индикатор TIMER. Этот индикатор загорается, если настроен таймер включе-
ния/выключения.

n

Индикатор DEF. (кроме моделей, работающих только на охлаждение). Если в режи-
ме обогрева (только для моделей работающих на охлаждение и обогрев) наруж-
ный блок покрылся инеем, автоматически включается функция саморазморозки.
В этом случае загорается индикатор DEF.

n

Индикатор FAN ONLY (для моделей, работающих только на охлаждение). Индика-
тор FAN ONLY загорается, если кондиционер работает в режиме «Только вентиля-
ция» (для моделей, работающих только на охлаждение).

n

Индикатор AUTO. Этот индикатор загорается, если кондиционер работает в автома-
тическом режиме.

Для моделей, работающих

на охлаждение/обогрев

Для моделей, работающих

только на охлаждение

MSB-18.qxd  30.12.2004  13:50  Page 1







:

 http

:

//

RK-18/21/24/30/36 SDM

2

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

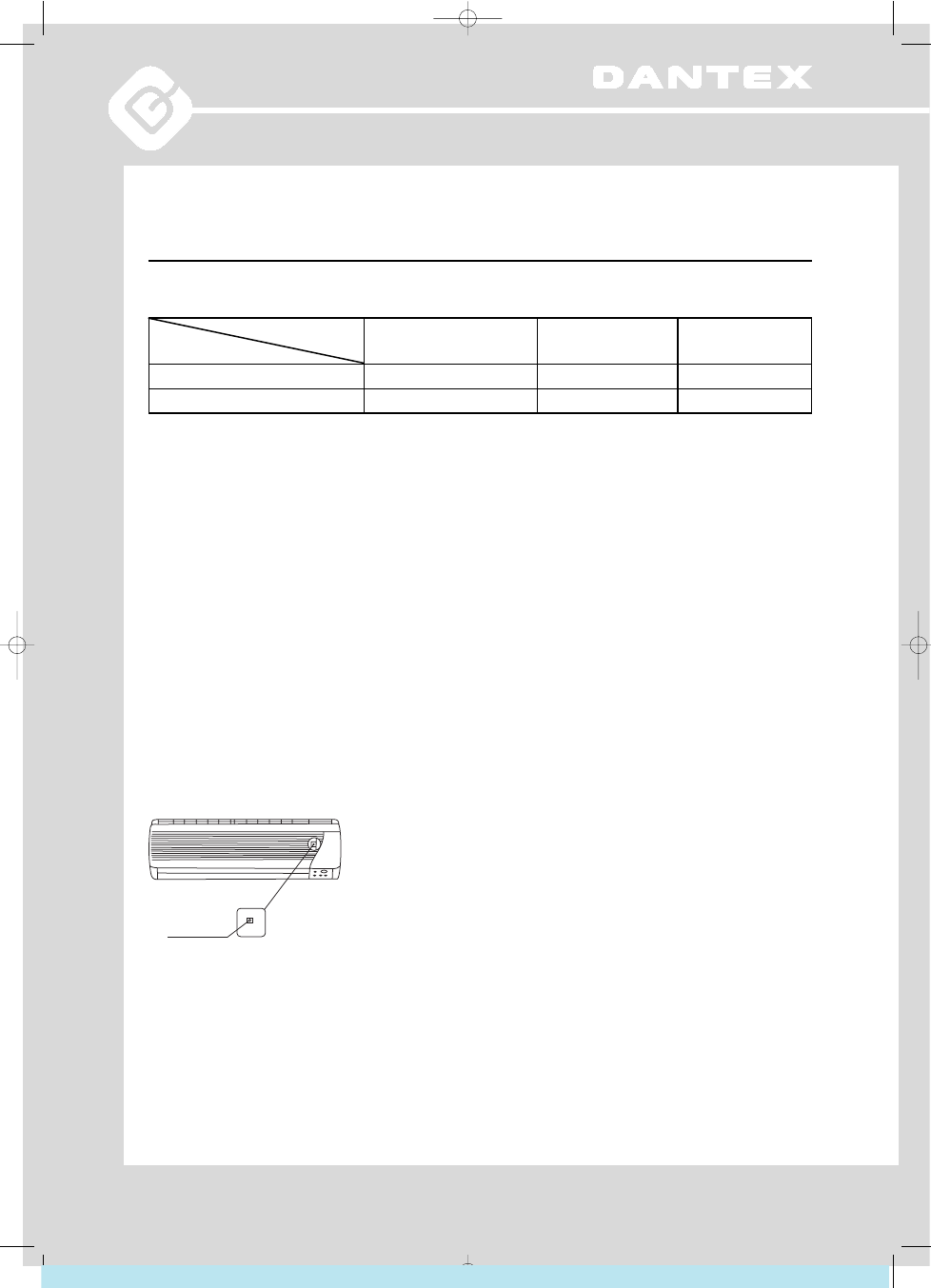

ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА И ЕГО
ПРОИЗВОДИТЕЛЬНОСТЬ

Режим работы

Температура

Режим охлаждения

Режим обогрева

Режим осушения

Температура внутри помещения

Более 17°С

Менее 30°С

17°С ~ 32°С

Температура вне помещения

18°С ~ 43°С

-7°С ~ 24°С

11°С ~ 43°С

ОСТОРОЖНО

1. Если кондиционер эксплуатируется в отличных от приведенных выше условий, включаются предохранительные функции для защиты конди-

ционера, что приводит к его анормальной работе.

2. Относительная влажность в помещении должна быть менее 80%. Если кондиционер работает, при большей влажности, его поверхность мо-

жет покрыться конденсатом. Пожалуйста, установите жалюзи для вертикальной регулировки направления воздушного потока на макси-
мальны угол (перпендикулярно полу), и установите режим максимальной вентиляции.

Использование пульта дистанционного управления

См. инструкцию по использованию пульта дистанционного управления
Примечание: данная модель кондиционера не имеет функций вентиляции, освежения, увлажнения, осушения. Поэто-
му, если вы будете нажимать предназначенные для этих функций клавиши на пульте дистанционного управления, это
не будет иметь какого-либо эффекта.

Условия эксплуатации

1. Откройте переднюю панель, приподнимите ее вверх на такой угол, пока

она не зафиксируется. Не поднимайте панель выше того положения, когда
она фиксируется и раздается щелчок.

2. При нажатии на кнопку ручного управления кондиционер начинает рабо-

тать в автоматическом режиме.

3. Плотно зафиксируйте панель в ее начальном положении.

Ручное управление

Нормальная работа

Данная функция используется для временного управления кондиционером в случае потери пульта дистанционного уп-
равления или если в нем закончились батарейки.

Переключатель для

ручного управления

кондиционером

ОСТОРОЖНО:

n

При каждом нажатии на кнопке ручного управления, режим работы переводится в следующем порядке: автомати-
ческий режим, режим охлаждения, выключен и снова автоматический режим.

n

Нажимайте кнопку ручного управления, пока индикатор работы кондиционера не загорится; кондиционер будет
переведен в принудительный режим охлаждения (используется только для тестирования, пожалуйста не выбирай-
те данный режим).

n

Если индикатор работы гаснет, это означает, что кондиционер перешел в нерабочее состояние.

n

Нажатие какой-либо клавиши пульта дистанционного управления восстанавливает управление с помощью пульта
дистанционного управления.

MSB-18.qxd  30.12.2004  13:50  Page 2







:

 http

:

//

RK-18/21/24/30/36 SDM

3

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

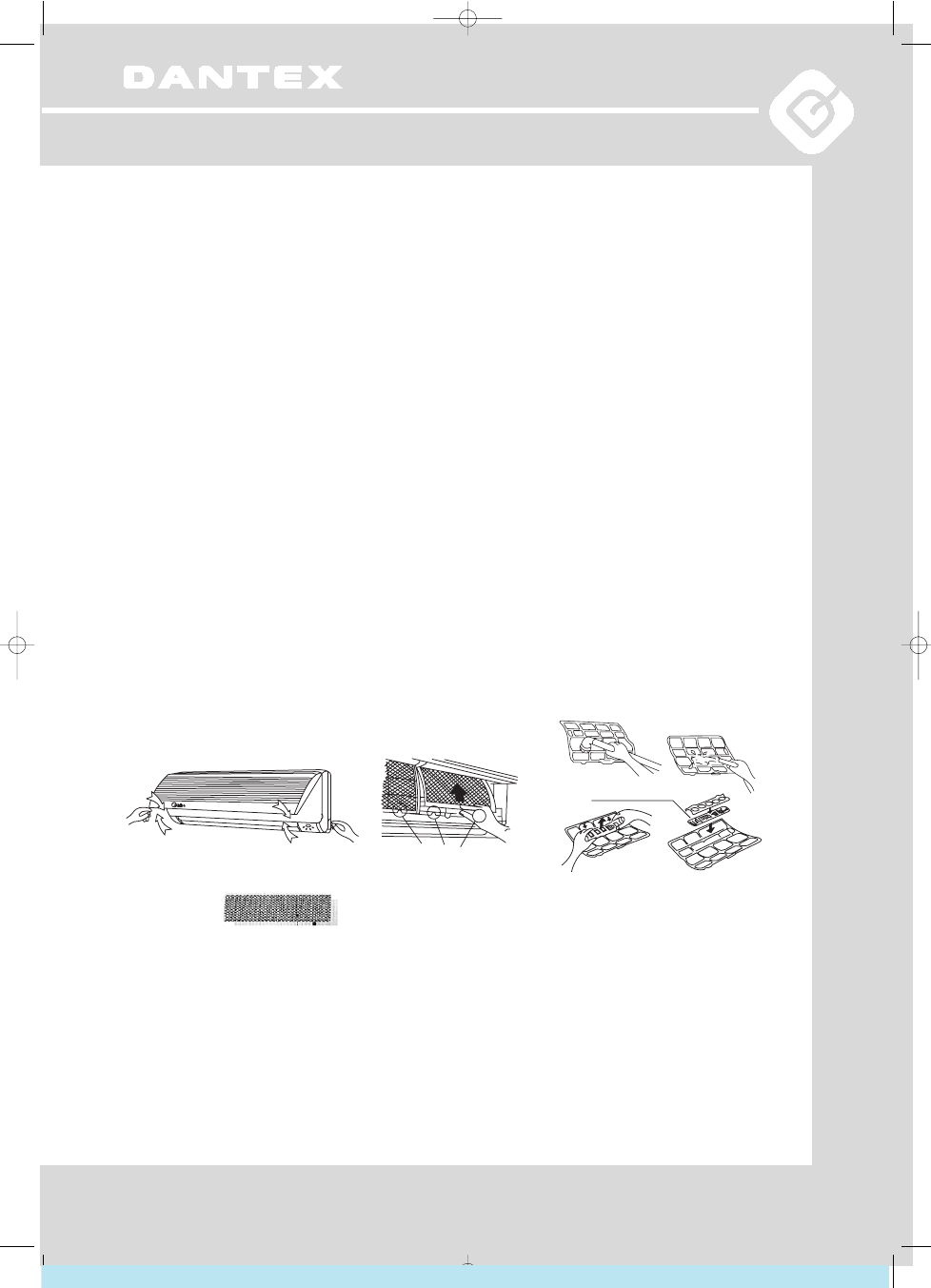

Пожалуйста, тщательно изучите данное руководство перед эксплуатацией кондиционера и строго придерживайтесь
правил использования кондиционера, иначе кондиционер может быть серьезно поврежден, а также причинен ущерб
вашему здоровью и имуществу.

Перед эксплуатацией кондиционера

n

Убедитесь, что заземляющие провода не оборваны и кондиционер должным образом заземлен.

n

Проверьте, установлен ли должным образом воздушный фильтр.

n

Если кондиционер не использовался длительное время, прочистите фильтр. Более подробно см. раздел «Техничес-
кое обслуживание».

n

Убедитесь, что не блокированы воздухозаборные и воздуховыпускные отверстия внутреннего и наружного блоков

Указания по экономичной эксплуатации кондиционера

Для обеспечения экономичной работы кондиционера, обратите внимания на следующие рекомендации:

n

Настройте направление воздушного потока таким образом, чтобы он не оказывал на вас непосредственного воз-
действия.

n

Настройте температуру таким образом, чтобы обеспечивался комфортный климат, и чтобы помещение не переох-
лаждалось и не перегревалось.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

n

n

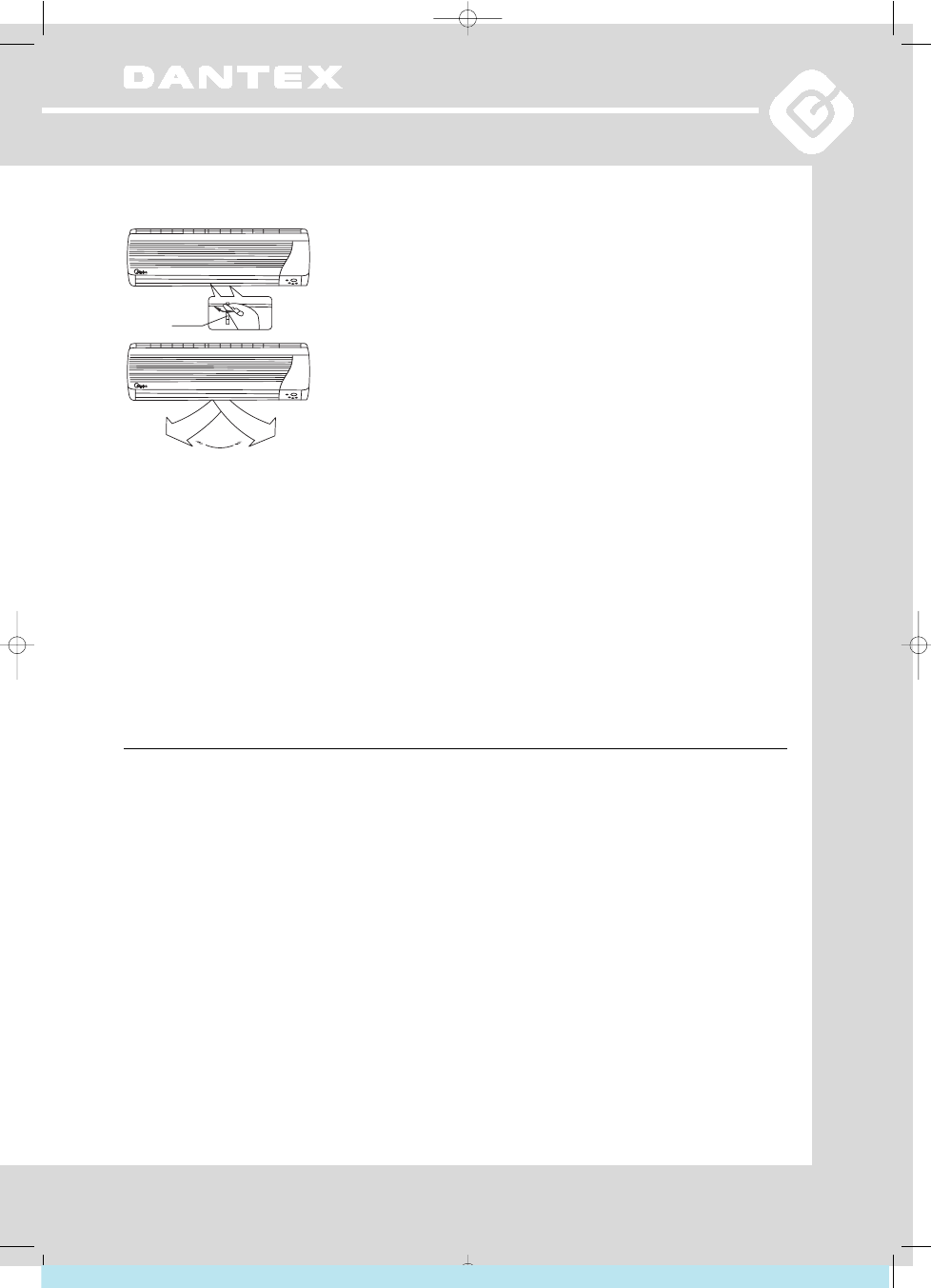

Установка горизонтального направления воздушного потока

Подвиньте вертикальные жалюзи для настройки требуемого направле-
ния воздушного потока  вручную. Когда кондиционер работает, и гори-
зонтальные жалюзи находятся в каком-либо положении, потяните за
левую, либо правую сторону регулировочного рычага и подвиньте его
для настройки требуемого направления воздушного потока.

n

n

Настройка вертикального направления воздушного потока

Для настройки вертикального направления воздушного потока необхо-
димо настроить горизонтальные жалюзи с помощью пульта дистанци-
онного управления.

Настройка направления воздушного потока

Регулировочный
рычаг

ОСТОРОЖНО:

n

Начальный угол расположения горизонтальных жалюзи не должен быть слишком меленьким, иначе слишком уз-
кое воздуховыпускное отверстие будет препятствовать охлаждению или обогреву.

n

Не передвигайте вертикальные жалюзи вручную, иначе они могут перестать работать. Если жалюзи перестали ра-
ботать, выключите кондиционер, отключите его от сети напряжения, подождите несколько минут, а затем включи-
те его в сеть и перезапустите.

n

Не эксплуатируйте кондиционер длительное время в режимах охлаждения и осушения, если направление воздуш-
ного потока установлено в нижнее положение. Иначе, возможно образование конденсата на поверхности верти-
кальных жалюзи и капание влаги.

n

При перезапуске кондиционера, вертикальные жалюзи могут не двигаться примерно 10 секунд.

n

При первом включении кондиционера, могут раздаваться звуки при движении горизонтальных жалюзи, это нор-
мальное явление.

MSB-18.qxd  30.12.2004  13:50  Page 3







:

 http

:

//

RK-18/21/24/30/36 SDM

4

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

n

При работе кондиционера в режиме охлаждения, закройте окно занавеской во избежание воздействия прямого
солнечного освещения.

n

Для сохранения прохлады или тепла в комнате, никогда не открывайте двери или окна чаще, чем это необходимо.

n

Используйте таймер включения на пульте дистанционного управления для заблаговременного выбора времени
включения кондиционера.

n

Никогда не создавайте помех рядом с воздухозаборными и воздуховыпускными отверстиями; иначе, это может
снизить эффективность работы кондиционера и даже привести к его остановке.

n

Загрязненный воздушный фильтр снижает эффективность охлаждения или обогрева. Пожалуйста, проводите его
чистку раз в две недели.

Меры безопасности

ОСТОРОЖНО

n

Не пытайтесь самостоятельно установить кондиционер. Установку должны осуществлять профессиональные уста-
новщики.

n

Для обеспечения нормальной работы, эксплуатируйте кондиционер при пригодных для этого температуре и отно-
сительной влажности, приведенных в данном руководстве. Работа кондиционера в условиях, отличных от рекомен-
дованных, может привести к его поломке или капанию с него конденсата.

n

Устанавливайте комфортную температуру, особенно, если в помещении находятся пожилые, больные люди или дети.

n

Освещение, находящиеся рядом автомобили и мобильные телефоны могут привести к отключению кондиционера.
В этом случае отсоедините кондиционер от сети, а затем снова включите.

ПРЕДУПРЕЖДЕНИЕ

n

Присматривайте за маленькими детьми, чтобы они не играли с главным выключателем, который должен быть им
недоступен.

n

Во избежание несчастных случаев, во время дождя следует отключать главный выключатель.

n

Если вы планируете уехать на длительное время, рекомендуется отключить кондиционер.

n

Во избежание несчастных случаев, перед началом чистки кондиционера или его технического обслуживания, следу-
ет отключать питание или отсоединять шнур питания от розетки.

n

Не используйте жидкие или аэрозольные очистители. Для чистки кондиционера используйте мягкую и сухую ткань.
Во избежание поражения электрическим током, никогда не брызгайте на кондиционер для его очистки.

ОПАСНО

n

Никогда не засовывайте руки или другие посторонние предметы в воздуховыпускные отверстия внутреннего или
наружного блоков. В этих частях кондиционера находятся вентиляторы, работающие на больших скоростях. Прикос-
новение к работающему вентилятору может привести к серьезным повреждениям.

n

Не дотрагивайтесь до решетки во время движения жалюзи. Иначе, ваши пальцы и детали кондиционера могут быть
повреждены.

n

Не снимайте кожух вентилятора наружного блока – это очень опасно.

n

Во избежание поражения электрическим током, никогда не разбрызгивайте воду или другую жидкость на внутрен-
ний блок или пульт дистанционного управления.

n

Во избежание пожара, убирайте подальше от кондиционера легко-воспламеняющиеся вещества, такие, как клей,
лак для волос, газ.

n

При появлении отклонений от нормальной работы, таких, как шум, запах, дым, высокая температура, протечка, не-
медленно отключите напряжение и свяжитесь со своим дилером. Никогда не пытайтесь устранить неисправность
самостоятельно.

n

Никогда не допускайте использования кондиционера маленькими детьми и больными людьми без присмотра.

n

Следите за тем, чтобы маленькие дети не играли с кондиционером.

MSB-18.qxd  30.12.2004  13:50  Page 4







:

 http

:

//

RK-18/21/24/30/36 SDM

5

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

ТЕХНИЧЕСКОЕ ОБЛУЖИВАНИЕ

Возможные неисправности и советы

по их устранению

В случае возникновения одной из перечисленных ниже неполадок в работе кондиционера, необходимо немедленно
его выключить. Отсоедините питание и свяжитесь с ближайшим сервисным центром.

Если неисправность не может быть устранена, обратитесь к вашему местному дилеру и полностью проинформируйте
его о неисправности и укажите модель кондиционера.

Индикатор работы кондиционера или какой-либо другой индикатор быстро мигает
(5 раз в секунду) и это мигание не может быть остановлено отсоединением конди-
ционера от сети и повторным его включением.
Часто перегорает предохранитель или часто отключается автоматический прерыва-
тель сети
В кондиционер попала вода или какой-либо другой посторонний предмет
Не работает инфракрасный порт внутреннего блока, либо переключения осущес-
твляются с ошибками.
Другая неисправность в работе кондиционера

НЕИСПРАВНОСТЬ

НЕИСПРАВНОСТЬ

Кондиционер не включается

Кондиционер не охлаждает, либо
не обогревает помещение
должным образом

Кондиционер вообще не охлажда-
ет, либо не обогревает помещение

ПРИЧИНА

Отсутствует питание в сети

Кондиционер отсоединен от
питания
Перегорел предохранитель
Кончились батарейки в пульте
дистанционного управления
Некорректно установлено время
таймера

Неправильная установка
температуры
Воздушный фильтр засорен пылью
Блокировано воздухозаборное или
воздуховыпускное отверстия
Открыта дверь или окно

Блокировано воздухозаборное или
воздуховыпускное отверстия
Сработала 3-х минутная защита
компрессора
Неправильная установка
температуры

ОБЪЯСНЕНИЯ

Подождите возобновления подачи на-
пряжения
Проверьте вилку шнура питания
кондиционера
Замените предохранитель
Замените батарейки

Подождите, либо отмените настройки
таймера

Установите более комфортную
температуру
Прочистите воздушный фильтр
Удалите помехи

Закройте дверь или окно

Сначала удалите помехи, а затем
перезапустите кондиционер
Подождите

Корректно установите температуру

ОСТОРОЖНО:

Чтобы не подвергаться опасности, не меняйте электропроводку и не ремонтируйте кондиционер самостоятельно.

MSB-18.qxd  30.12.2004  13:50  Page 5







:

 http

:

//

RK-18/21/24/30/36 SDM

6

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

Отклонения от нормальной работы кондиционера,
не являющиеся неисправностями

Перечисленные ниже отклонения от нормальной работы кондиционера не являются неисправностями:

1. Кондиционер не работает

n

Кондиционер не начинает работать сразу же, после нажатия клавиши ON/OFF. Тем не менее, индикатор рабо-
ты кондиционера указывает на нормальную работу. Причиной является сработавшая защита, которая делает
3-х минутную задержку в случае перезапуска кондиционера.

n

Если одновременно загораются индикатор работы кондиционера и индикатор DEF./PRE-DEF., установлен ре-
жим обогрева (кроме моделей, работающих только на охлаждение). В случае низкой температуры при пере-
запуске кондиционера активируется система контроля теплого воздуха (более подробно см. раздел «Охлаж-
дение. Обогрев (для моделей, работающих как на охлаждение, так и на обогрев)/Только вентиляция».

2. Из внутреннего блока начинает поступать белый дым

n

Белый дым может образовываться при охлаждении помещения с большой относительной влажностью (в
сильно-запыленных местах или в местах с большой концентрацией масляного тумана). Если кондиционер бу-
дет сильно загрязнен внутри, комнатная температура будет неровной. В этом случае, необходима прочистка
кондиционера. Эту работу должен выполнять квалифицированный персонал.

n

Если кондиционер включается сразу же после саморазморозки, оттаявшая вода выходит в виде пара.

3. Гул

n

Вы можете слышать небольшой шипящий гул во время работы компрессора или когда он только что остано-
вился. Это звук перетекающего между внутренним и наружным блоками хладагента.

n

Вы также можете слышать небольшой скрипящий звук во время саморазморозки компрессора или когда кон-
диционер только что выключился. Данный звук раздается из-за того, что хладагент изменяет объем или пе-
рестал перетекать между внутренним и наружным блоками.

n

Также скрип может раздавиться во время работы кондиционера, или если он не работает. Данный звук раз-
дается из-за теплового расширения или низкотемпературного сужения пластиковых деталей кондиционера
при изменениях температуры.

4.

Из внутреннего блока выдувается пыль. Это нормальное явление, если кондиционер не использовался длительное
время и если кондиционер включается впервые.

5.

Из внутреннего блока поступают специфические запахи. Это происходит из-за того, что кондиционер начинает расп-
ространять впитанные им ранее запахи строительных материалов, мебели или дыма.

6.

Кондиционер переключается в режим «Только вентиляция» из режима охлаждения или обогрева (для моделей, ра-
ботающих на охлаждение и обогрев). Когда температура в помещении достигает установленной на кондиционере
температуры, компрессор автоматически  выключается и кондиционер переходит в режим "Только вентиляция".
Компрессор возобновит свою работу, когда температура в помещении повысится в режиме охлаждения или опус-
титься в режиме обогрева (моделей, работающих на охлаждение и обогрев) больше установленного уровня.

7.

При работе в условиях высокой относительной влажности (относительная влажность более 85%) на поверхности
внутреннего блока могут образовываться капли конденсата.

8.

Режим саморазморозки (только для моделей, работающих на охлаждение и обогрев). Когда внешний блок конди-
ционера обмерзает в процессе обогрева, эффективность обогрева падает. Если кондиционер проработал некоторое
время в таком состоянии, то автоматически включается режим саморазморозки. Компрессор при этом продолжа-
ет работать, а вентилятор останавливается. Обогрев продолжается после окончания разморозки.

9.

Режим обогрева. В режиме обогрева кондиционер перемещает тепло от наружного блока и передает его внутрь по-
мещения через внутренний блок. Когда падает температура наружного воздуха, соответственно уменьшается ко-
личество тепла, передаваемого кондиционером внутрь помещения. В то же время, увеличивается тепловая наг-
рузка на кондиционер из-за большой разницы между наружной температурой и температурой внутри помещения.
Если кондиционер не может обеспечить комфортной температуры, мы рекомендуем дополнительно использовать
отопительные приборы.

MSB-18.qxd  30.12.2004  13:50  Page 6







:

 http

:

//

RK-18/21/24/30/36 SDM

7

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

10.

Функция контроля теплого воздуха (кроме моделей, работающих только на охлаждение). В режиме обогрева
(включая работу на обогрев в автоматическом режиме) автоматически ограничивается скорость работы
вентилятора или же он вообще не работает. Это необходимо для предотвращения поступления холодного воздуха
и начала процесса саморазморозки. Данный индикатор будет гореть в случае недостаточной температуры.
Существует три причины данного явления:

n

Режим обогрева только что включен

n

Только что закончила работу функция саморазморозки

n

Слишком низкая температура наружного воздуха

11.

Трехминутная функция защиты. Функция защиты предохраняет кондиционер от перезапуска в течение трех минут
после его выключения.

Очистка

ПРЕДУПРЕЖДЕНИЕ

Перед очисткой кондиционера, необходимо его отключить и отсоединить от сети напряжения.

Очистка внутреннего блока

1. Для протирки внутреннего блока и пульта дистанционного управления используйте сухую ткань.
2. Если внутренний блок очень грязный используйте ткань, немного смоченную холодной водой.
3. Переднюю панель можно снять и промыть под водой, затем протрите насухо сухой тканью

ОСТОРОЖНО

n

Не используйте средства для протирки пыли на химической основе и не оставляйте их долгое время на кондицио-
нере

n

Для очистки не используйте бензин, растворитель, полировочный порошок и др. Иначе, возможна деформация или
появления трещин на пластиковой поверхности.

Очистка воздушного фильтра

Био-фильтр

Засоренный фильтр снижает эффективность охлаждения. Поэтому проводите его очистку как можно чаще.
1. Поднимите панель внутреннего блока вверх на такой угол, пока она не зафиксируется и не раздастся щелчок.
2. Придерживая фильтр за специальную ручку, приподнимите его немного для того, чтобы вытащить из рамки, затем

потяните его вниз.

3. Выньте воздушный фильтр из внутреннего блока.

n

Проводите очистку воздушного фильтра раз в две недели.

n

Очистку фильтра следует проводить пылесосом или водой, затем необходимо просушить его в прохладном
месте.

4. Выньте дезодорирующий угольный электростатический фильтр из рамки

n

Проводите очистку дезодорирующего фильтра по крайней мере раз в месяц и меняйте раз в 4-5 месяцев.

n

Очистку дезодорирующего фильтра следует проводить пылесосом.

Дезодорирующий фильтр

Передняя панель

Держатель фильтра

MSB-18.qxd  30.12.2004  13:50  Page 7







:

 http

:

//

RK-18/21/24/30/36 SDM

8

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

Техническое обслуживание

n

Проверьте, не блокированы ли воздухозаборное и воздуховыпускное отверстия, в обратном случае, прочистите их.

n

Если вы не собираетесь использовать кондиционер длительное время, осуществите следующую процедуру:
1. Оставьте включенным вентилятор на пол дня, чтобы просушить внутренний блок изнутри
2. Выключите кондиционер и отсоедините питание. Выньте батарейки из пульта дистанционного управления.
3. Наружный блок требует периодического технического обслуживания и очистки. Не пытайтесь делать это

самостоятельно. Свяжитесь с вашим дилером или уполномоченным сервисным центром.

После технического обслуживания

Если ваш кондиционер не работает должным образом, немедленно отключите питание  и свяжитесь с вашим дилером.

5. Выньте Био-фильтр, произведите его очистку и установите на место.

ВНИМАНИЕ! Био-фильтр нельзя промывать водой. Для восстановления функций фильтра прочистите

его с помощью пылесоса. Срок службы фильтра около одного года.

6. Установите дезодорирующий фильтр обратно на место
7. Вставьте верхнюю часть воздушного фильтра обратно во внутренний блок, контролируя чтобы правый и левый

края были на одном и том же уровне и окончательно вставьте фильтр в поддерживающую рамку.

ОБРАТИТЕ ВНИМАНИЕ:

n

Убедитесь, что источник питания соответствует данным на информационной табличке кондиционера

n

Автоматический выключатель при потери заземления и воздушный разрыв цепи должны быть встроены в
электрическую цепь; их мощность должна быть в полтора раза больше максимального потребления кондиционера

n

Во избежание поражения электрическим током, заземлите кондиционер

n

Используйте розетку только для подключения кондиционера

n

При необходимости, используйте предохранитель и автоматический выключатель, указанные в инструкции по
установке.

n

Не тяните сильно за шнур питания. При необходимости замены шнура питания, обратитесь к квалифицированным
сотрудникам сервисного центра.

n

Если шнур питания поврежден, его необходимо заменить. Во избежание опасности, данную работу должны
осуществлять профессиональные электрики

См. инструкцию по установке.

ОСТОРОЖНО

n

Во избежание шумной работы и вибрации, зафиксируйте кондиционер в устойчивом месте.

n

Установку наружного блока следует осуществлять в таком месте, где звук его работы и выделяемое тепло не
будет причинять беспокойства вашим соседям.

n

Если во время работы кондиционер издает посторонние звуки, свяжитесь с продавцом.

n

В случае переезда, а также при необходимости в перемещении кондиционера, обратитесь к вашему дилеру.

УСТАНОВКА

Место установки кондиционера

MSB-18.qxd  30.12.2004  13:50  Page 8







:

 http

:

//

RK-18/21/24/30/36 SDM

9

К о н д и ц и о н е р   ( с п л и т - с и с т е м а )

СПЕЦИФИКАЦИЯ

RK-21SDM

1, 220-240V~,50Hz

21000

2400

11

8,8

23500

2500

11,5

9,4

2

3000

16

49.0

810/ 770/720

46/43/39

1025 X 315 X 210
1150 X 395 X 298

14/18

845 X 695 X 335
970 X 770 X 395

55/60
17-30

-7 - 45

RK-30SDM

1, 220-240V~,50Hz

28000

3200

14.6

8.7

31000

3300

15.0

9.4
2.4

3800

20.5
76.0

1050/950/855

48/45/42

1190 X 320 X 205
1265 X 445 X 320

20/25

845 X 695 X 335
970 X 770 X 395

69/74
17-30

-7 - 45

RK-18SDM

220-240V,50HZ

18000

1950

8,9
9,2

20500

1930

8,8

10,6

1,8

2080

10
36

810/ 770/720

46/43/39

1025 X 315 X 210
1150 X 395 X 298

14/18

760 X 590 X 285
890 X 655 X 360

44/48
17-30

-7 - 45

RK-24SDM

1, 220-240V~,50Hz

24000

2700

13,5

8,9

27000

2700

13,5

10

2,2

3000

16

54.0

1050/950/855

48/45/42

1190 X 320 X 205
1265 X 445 X 320

20/25

845 X 695 X 335
970 X 770 X 395

62/67
17-30

-7 - 45

Модель

Номинальное напряжение

В-Фаза-Гц

Охлаждение

Холодопроизводительность

Btu/h

Потребляемая мощность

Вт

Сила тока

A

EER

Btu/w.h

Обогрев

Теплопроизводительность

Btu/h

Потребляемая мощность

Вт

Сила тока

A

COP

Btu/w.h

Удаление влаги

л/ч

Макс. потребляемая мощность

Вт

Макс. сила тока

A

Пусковой ток

A

Циркуляция воздуха, внутр. блок (макс./ср./низк.)

м3/ч

Уровень шума, внутр. Блок (макс./ср./низк.)

дБ(А)

Внутренний блок

Габариты (Ш х В х Г)

мм

Габариты в упаковке (Ш х В х Г)

мм

Вес Нетто/Брутто

кг

Внешний блок

Габариты (Ш х В х Г)

мм

Габариты в упаковке (Ш х В х Г)

мм

Вес Нетто/Брутто

кг

Рабочая температура в помещении

°С

Рабочая температура вне помещения

°С

Модель

Номинальное напряжение

В-Фаза-Гц

Охлаждение

Холодопроизводительность

Btu/h

Потребляемая мощность

Вт

Сила тока

A

EER

Btu/w.h

Обогрев

Теплопроизводительность

Btu/h

Потребляемая мощность

Вт

Сила тока

A

COP

Btu/w.h

Удаление влаги

л/ч

Макс. потребляемая мощность

Вт

Макс. сила тока

A

Пусковой ток

A

Циркуляция воздуха, внутр. блок (макс./ср./низк.)

м3/ч

Уровень шума, внутр. Блок (макс./ср./низк.)

дБ(А)

Внутренний блок

Габариты (Ш х В х Г)

мм

Габариты в упаковке (Ш х В х Г)

мм

Вес Нетто/Брутто

кг

Внешний блок

Габариты (Ш х В х Г)

мм

Габариты в упаковке (Ш х В х Г)

мм

Вес Нетто/Брутто

кг

Рабочая температура в помещении

°С

Рабочая температура вне помещения

°С

MSB-18.qxd  30.12.2004  13:50  Page 9







:

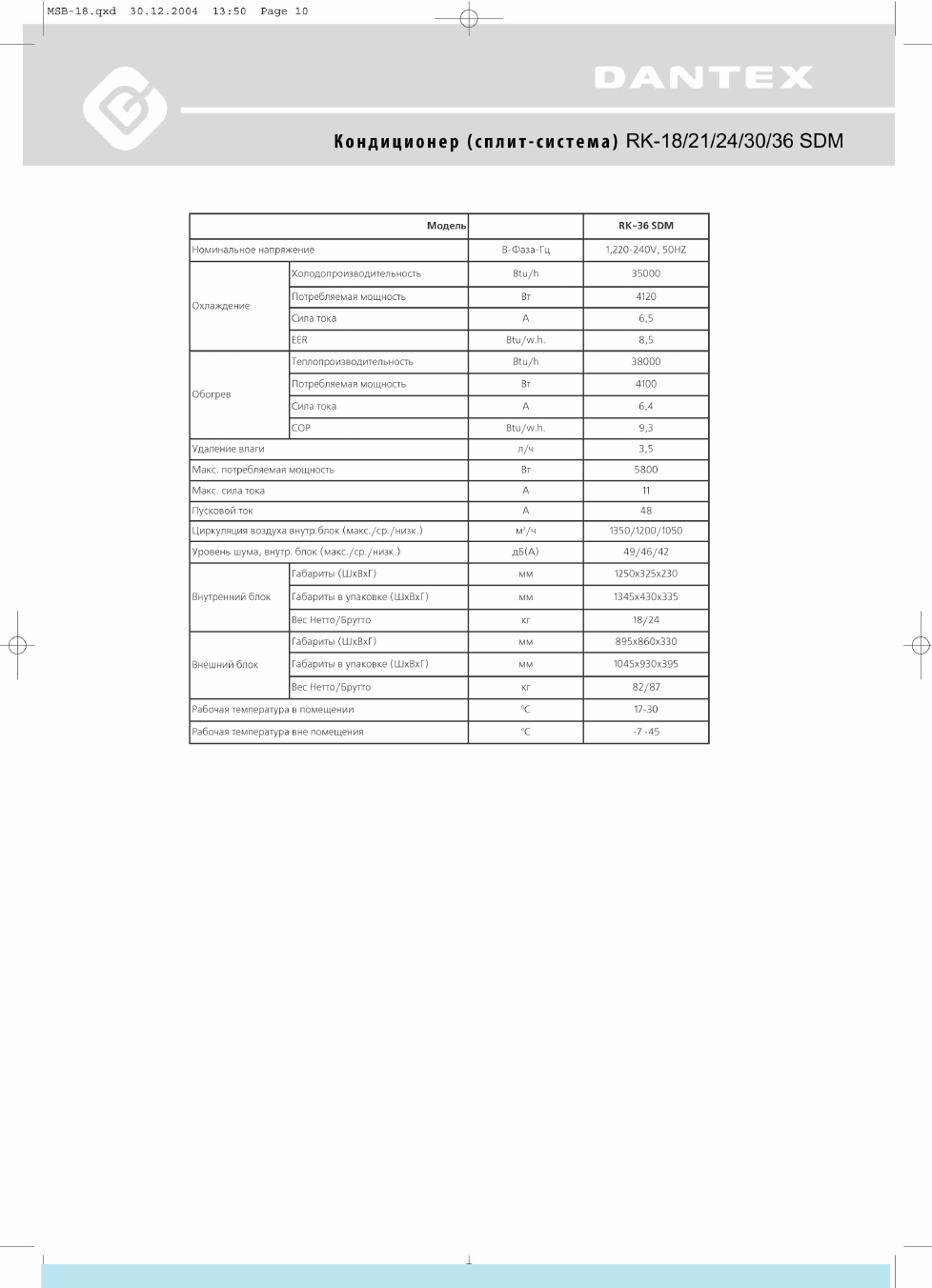

 http

:

//

RK-18/21/24/30/36 SDM







:

 http

:

//



















///////////////////////////////////////
