МОМЕНТЫ ЗАТЯЖКИ ДВИГАТЕЛЕЙ (NFZ, 6FZ, RFN, 9HX, 9HY, 9HZ, RHY, NFV, NFU, N6A)

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A

Правая опора двигателя

1

(*)

4,5 ± 0,4

2

6 ± 0,6

3

4,5 ± 0,4

Реактивная тяга

4

4 ± 0,4

5

6 ± 0,6

6

5,4 ± 0,8

Левая опора двигателя на коробке передач

7

(*)

6,5 ± 0,6

8

3 ± 0,3

9

4,5 ± 0,6

ПРИМЕЧАНИЕ: (*) Использовать консистентную смазку G7.

B1BP3FMP

24

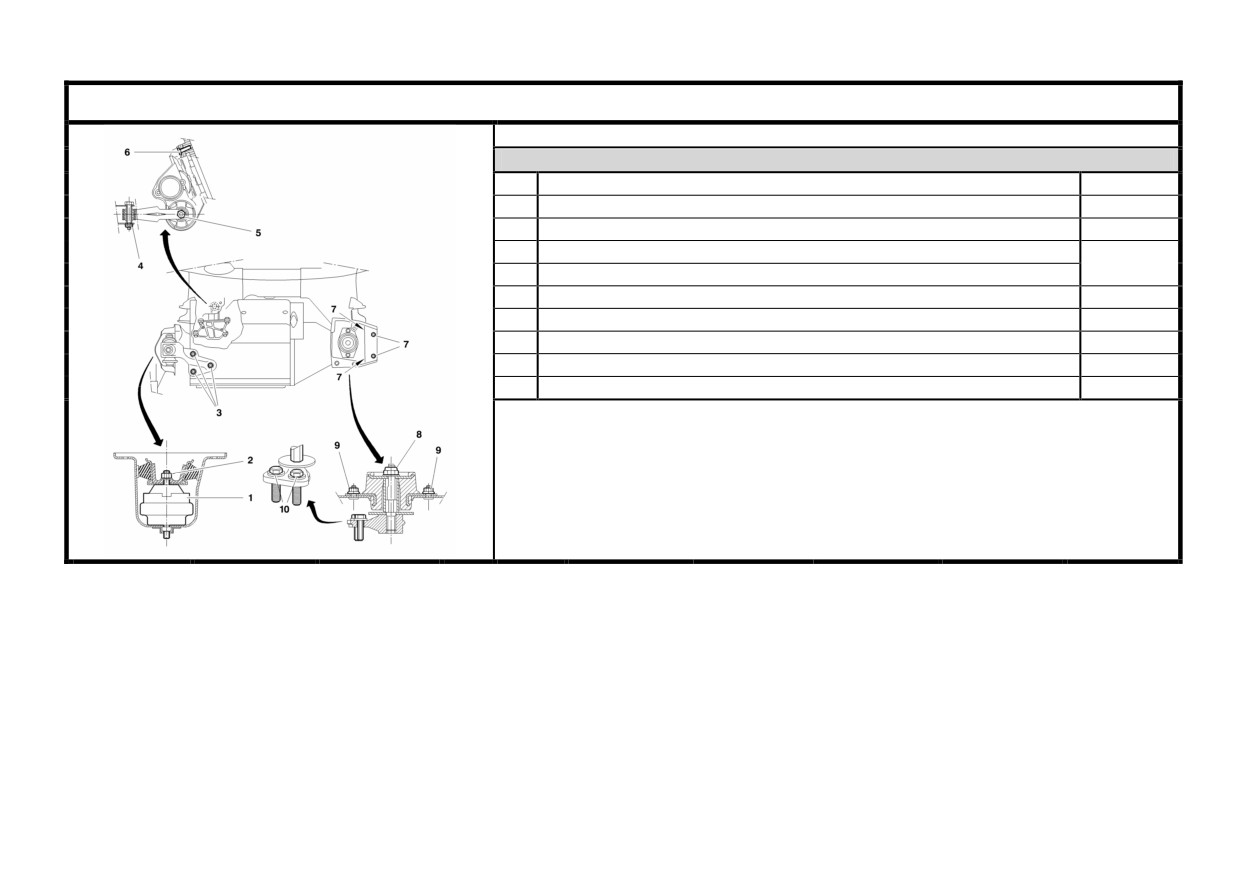

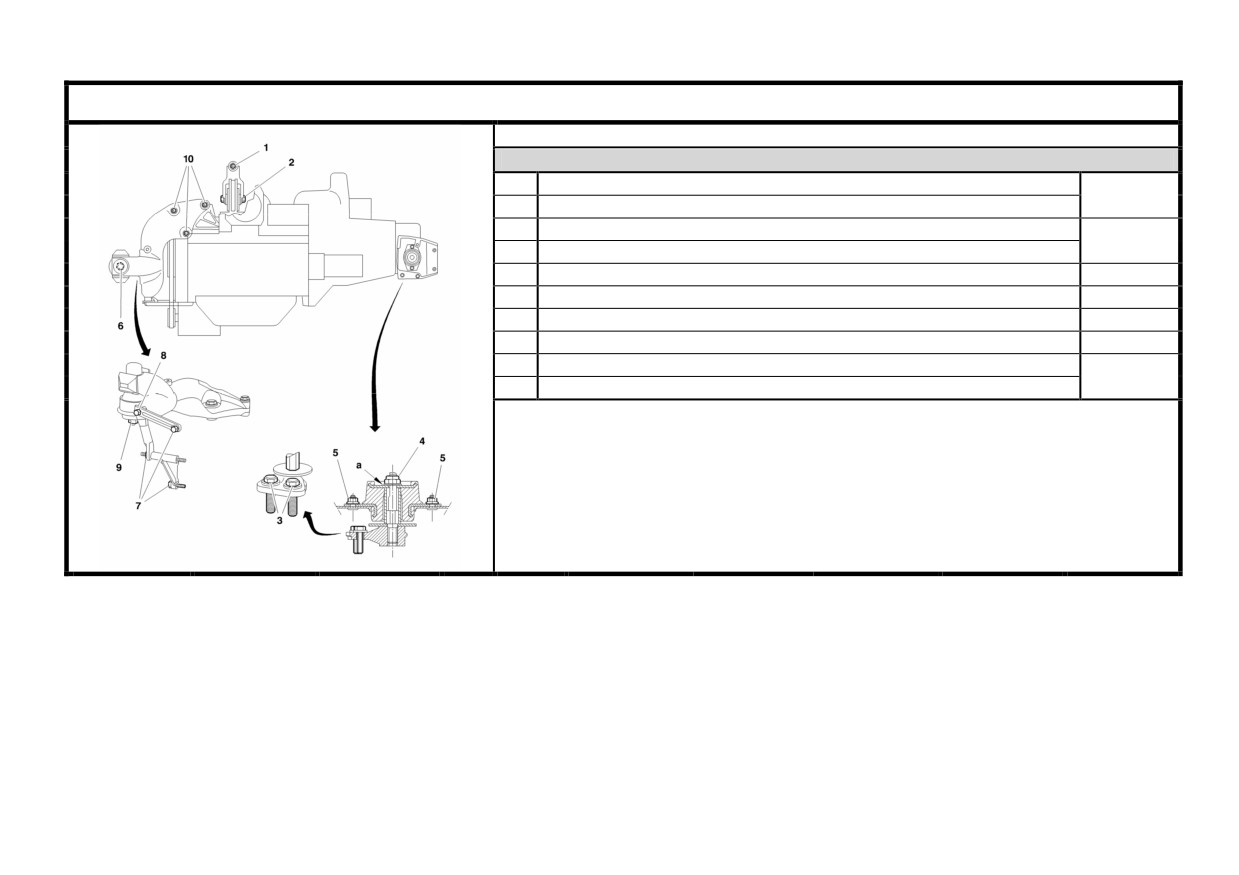

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатель: NFZ

Подвеска силового агрегата

1

5,5 ± 0,5

2

3

6,5 ± 0,6

4

5

2,2 ± 0,2

6

3,3 ± 0,3

7

2,7 ± 0,2

8

4,6 ± 0,4

9

4,5 ± 0,4

10

Использовать консистентную смазку G7: 3 грамма в точке «a».

B1BP21HP

25

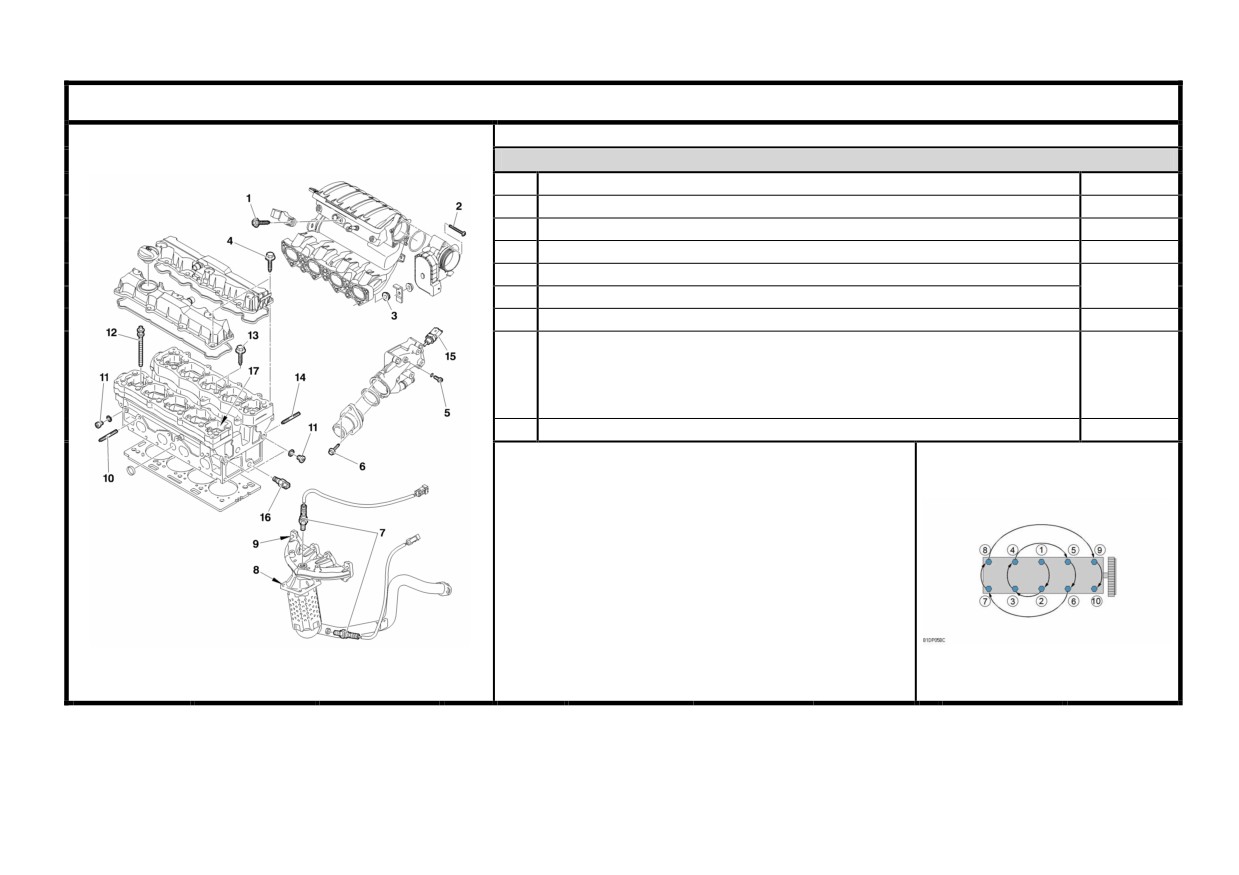

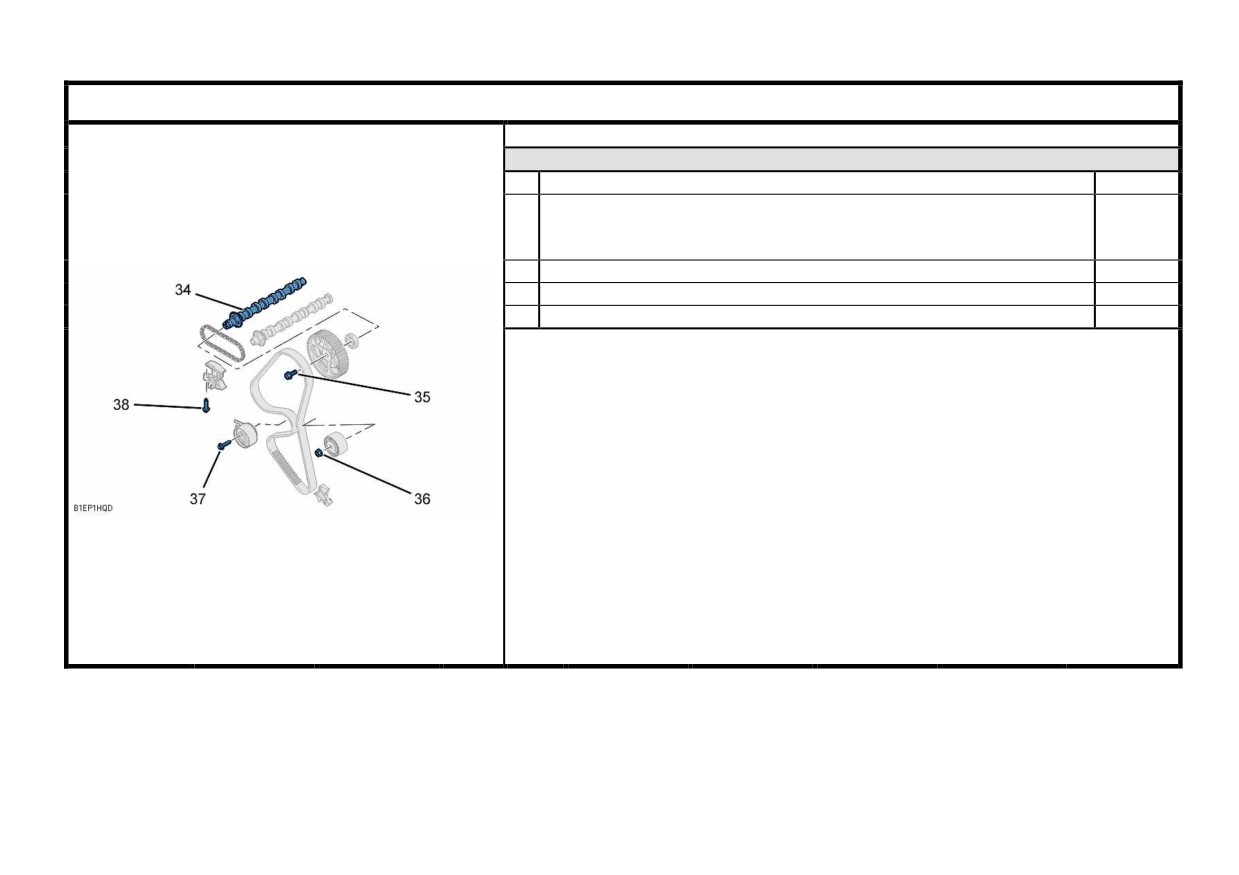

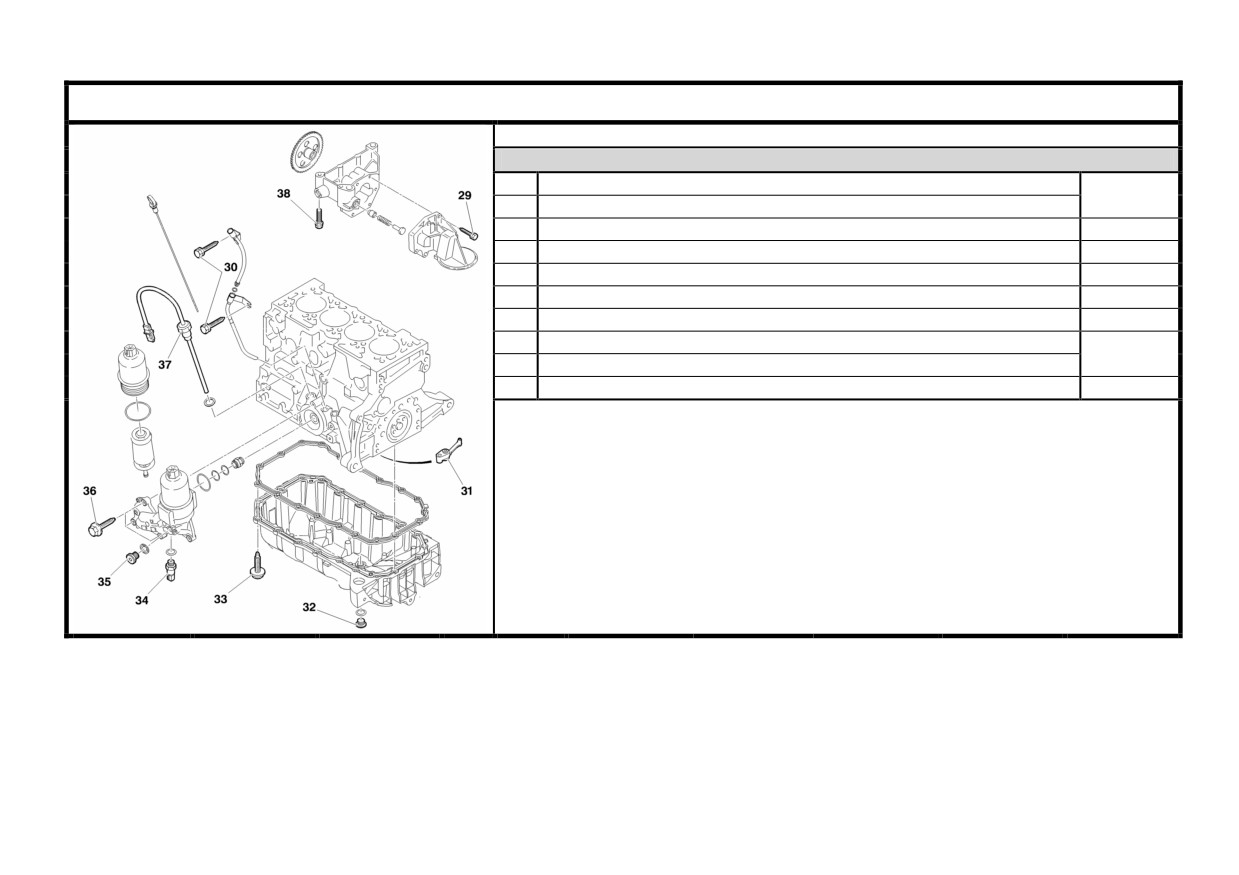

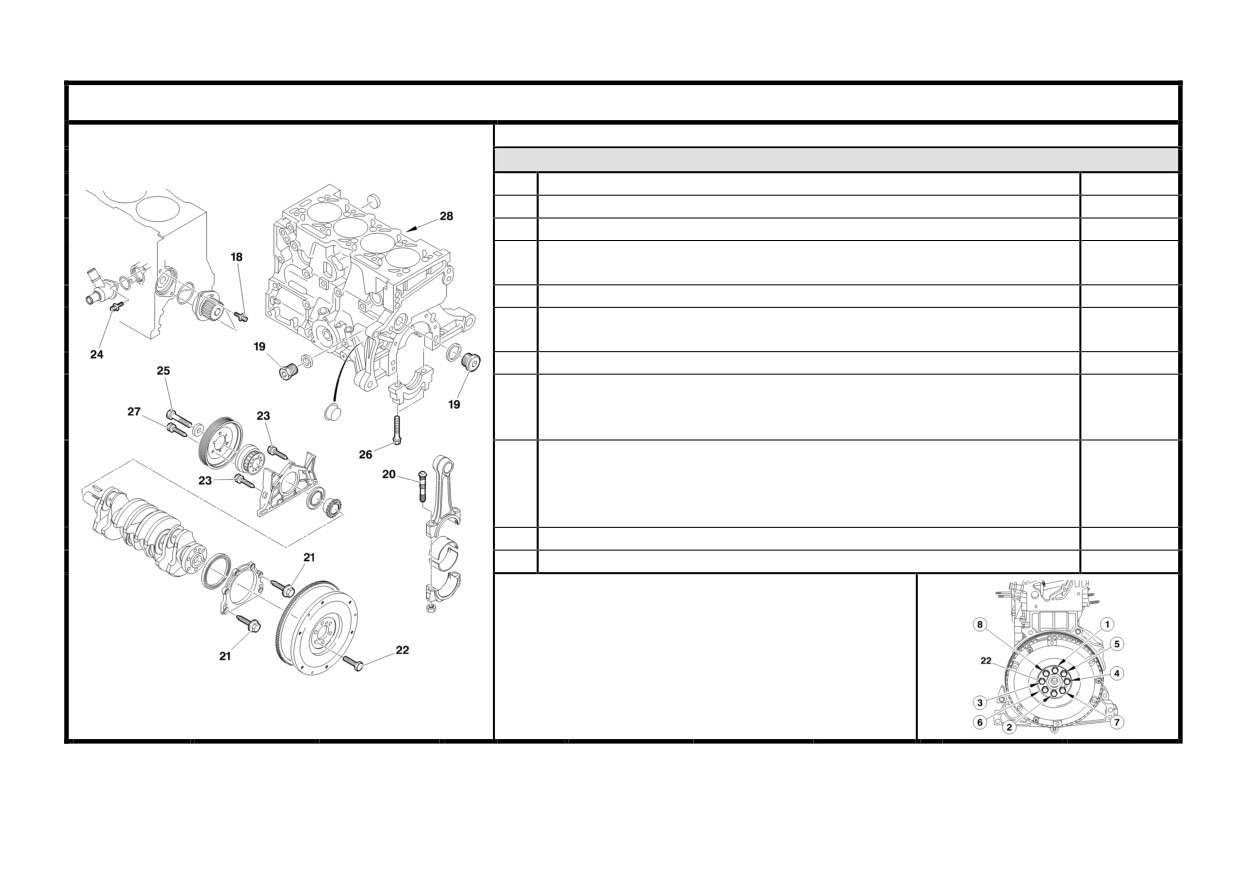

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Головка блока цилиндров

1

Датчик давления воздуха на впуске

0,8 ± 0,1

2

Болт крепления блока дроссельной заслонки с сервоприводом

0,7 ± 0,1

3

Гайки крепления впускного коллектора

0,8 ± 0,2

4

Болты крепления крышки головки блока цилиндров (*)

0,9 ± 0,1

5

Болты крепления корпуса термостата

0,8 ± 0,2

6

Болт крепления термостата

7

Лямбда-зонд

4,7 ± 0,7

Гайки крепления каталитического нейтрализатора (*)

Предварительная затяжка

1,8 ± 0,3

8

Затяжка

4 ± 0,4

Проверка момента затяжки

4 ± 0,4

9

Гайки крепления выпускного коллектора

2,3 ± 0,5

Порядок затяжки болтов (4), (12) и (13).

(4) Болты крепления крышки головки блока

цилиндров

(12) Болты крепления головки блока цилиндров

(13) Болты крепления картера крышек

подшипников распределительного вала.

ОБЯЗАТЕЛЬНО: (*) Соблюдайте порядок

затяжки

B1BP362P

B1DP05BC

26

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Головка блока цилиндров

10

Шпильки крепления выпускного коллектора

0,8 ± 0,1

11

Пробка сливного отверстия

1,5 ± 0,2

Болты крепления головки блока цилиндров (*)

12

Затяжка

2 ± 0,2

Угловая затяжка

260° ± 5°

Болты крепления корпусов крышек подшипников

13

0,9 ± 0,1

распределительных валов (*)

14

Шпильки крепления впускного коллектора

0,8 ± 0,1

15

Датчик температуры охлаждающей жидкости (СММ)

Датчик температуры охлаждающей жидкости (для указателя

1,7 ± 0,1

16

щитка приборов)

17

Свечи зажигания

3 ± 0,1

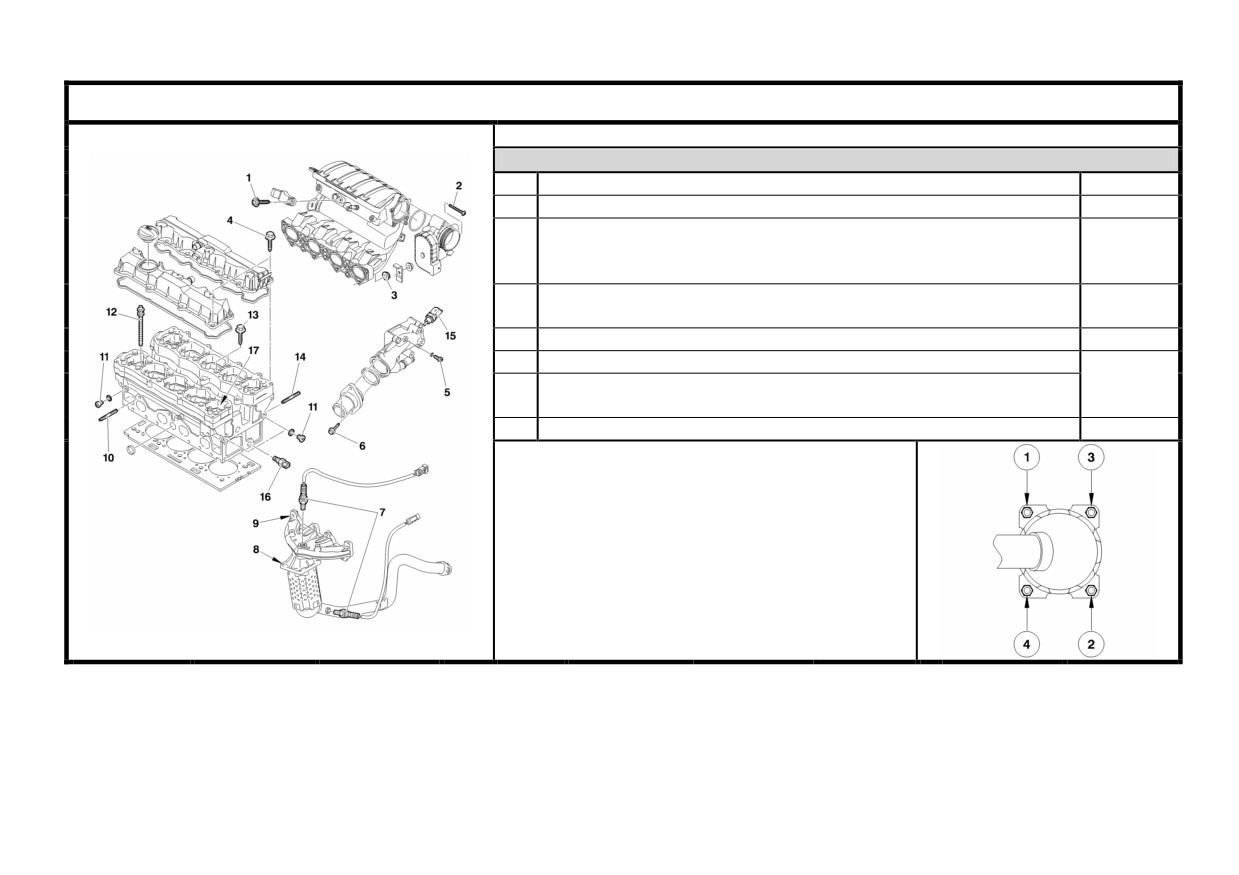

Порядок затяжки гаек (8)

(8) Гайки крепления каталитического

нейтрализатора

ОБЯЗАТЕЛЬНО: (*) Соблюдайте порядок

затяжки

B1BP362P

B1JP063C

27

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Блок цилиндров

18

Болты крепления водяного насоса

2 ± 0,1

19

Пробка контура системы смазки

2,5 ± 0,5

20

Болт крепления крышки шатуна

3,8 ± 0,2

Болты крепления крышки сальника коленчатого вала со стороны

21

1 ± 0,1

маховика двигателя

22

Болт крепления маховика двигателя (*)

7 ± 0,7

Болт крепления крышки сальника коленчатого вала со стороны

23

1 ± 0,1

привода ГРМ

24

Болт крепления термостата

0,8 ± 0,1

Болт крепления зубчатого шкива коленчатого вала

25

Затяжка

4 ± 0,2

Угловая затяжка

45° ± 3°

Болт крепления картера крышек коренных подшипников

коленчатого вала

26

Затяжка

2 ± 0,1

Угловая затяжка

49° ± 2°

27

Болт крепления шкива привода вспомогательного оборудования

2,5 ± 0,6

28

Датчик детонации

2 ± 0,5

Порядок затяжки болтов (22) (новых)

(22) Болты крепления маховика двигателя

ОБЯЗАТЕЛЬНО: (*) Соблюдайте порядок

затяжки

B1DP1KUP

B1CP0GCC

28

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Смазочный материал

29

Крепление сетчатого масляного фильтра

0,8 ± 0,2

30

Болт крепления трубки маслоизмерительного щупа

31

Форсунка для охлаждения днища поршня

1,5 ± 0,2

32

Пробка сливного отверстия

3 ± 0,5

33

Болт крепления масляного поддона картера

0,8 ± 0,1

34

Датчик давления масла

2 ± 0,2

35

Пробка контура системы смазки

2,5 ± 0,5

36

Болт крепления опоры масляного фильтра

0,8 ± 0,2

37

Датчик уровня масла

38

Болт крепления масляного насоса

0,9 ± 0,1

B1BP363P

29

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Привод ГРМ

39

Болты крепления шкива распределительного вала

4,5 ± 0,5

40

Болт крепления обводного ролика

2 ± 0,2

41

Болт крепления натяжного ролика

2,1 ± 0,4

B1EP1GMP

30

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: NFV NFU N6A NFZ

Вспомогательное оборудование

42

Болты крепления кронштейна генератора

2,5 ± 0,6

43

Гайка силового вывода генератора

1,4 ± 0,2

44

Болт крепления генератора

4 ± 0,4

45

Болт крепления компрессора кондиционера

2,5 ± 0,2

46

Болт крепления кронштейна компрессора кондиционера

2,5 ± 0,6

47

Нижний болт крепления опоры натяжного ролика

5,7 ± 1

48

Верхний болт крепления опоры натяжного ролика

2,5 ± 0,6

49

Болт крепления насоса гидроусилителя рулевого управления

2,2 ± 0,3

50

Болт крепления насоса гидроусилителя рулевого управления

B1BP364P

B3EP181D

31

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатель: 6FZ

Подвеска силового агрегата

1

2,2 ± 0,2

2

4,5 ± 0,5

3

6,1 ± 0,6

4

5,5 ± 0,5

5

(*)

6

4,5 ± 0,5

7

2,2 ± 0,2

8

(*)

6,5 ± 0,6

9

2,2 ± 0,2

10

(*)

6 ± 0,6

ПРИМЕЧАНИЕ: (*) Нанесите на резьбу болтов состав

LOCTITE FRENETANCH Е3.

B1BP21AP

32

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатель: 6FZ

Кривошипно-шатунный механизм

Шкив привода вспомогательного оборудования

Затяжка

4 ± 0,4

Угловая затяжка

53° ± 5°

Болты крепления крышек шатунов

Предварительная затяжка

1 ± 0,1

Затяжка

2,3 ± 0,2

Угловая затяжка

46° ± 5°

Блок цилиндров

Поддон картера

0,8 ± 0,2

Обводной ролик ремня привода ГРМ

3,7 ± 0,7

Натяжной ролик ремня привода ГРМ

2,1 ± 0,2

Обводной ролик ремня привода вспомогательного оборудования

Предварительная затяжка

1,5 ± 0,1

Затяжка

3,7 ± 0,4

Натяжной ролик ремня привода вспомогательного оборудования

2 ± 0,2

Головка блока цилиндров

Корпуса подшипников распределительного вала

0,9 ± 0,1

Выпускной коллектор

3,5 ± 0,3

Крышка головки блока цилиндров

1,1 ± 0,1

Шкив распределительного вала

Предварительная затяжка

3 ± 0,5

Затяжка

8,5 ± 0,5

33

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатель: 6FZ

Маховик двигателя — сцепление

Маховик двигателя

Предварительная затяжка

2,5 ± 0,2

Угловая затяжка

21° ± 3°

Механизм сцепления

2 ± 0,2

Система смазки

Масляный насос

0,9 ± 0,1

Система впрыска

Болты крепления общей топливораспределительной рампы

0,9 ± 0,1

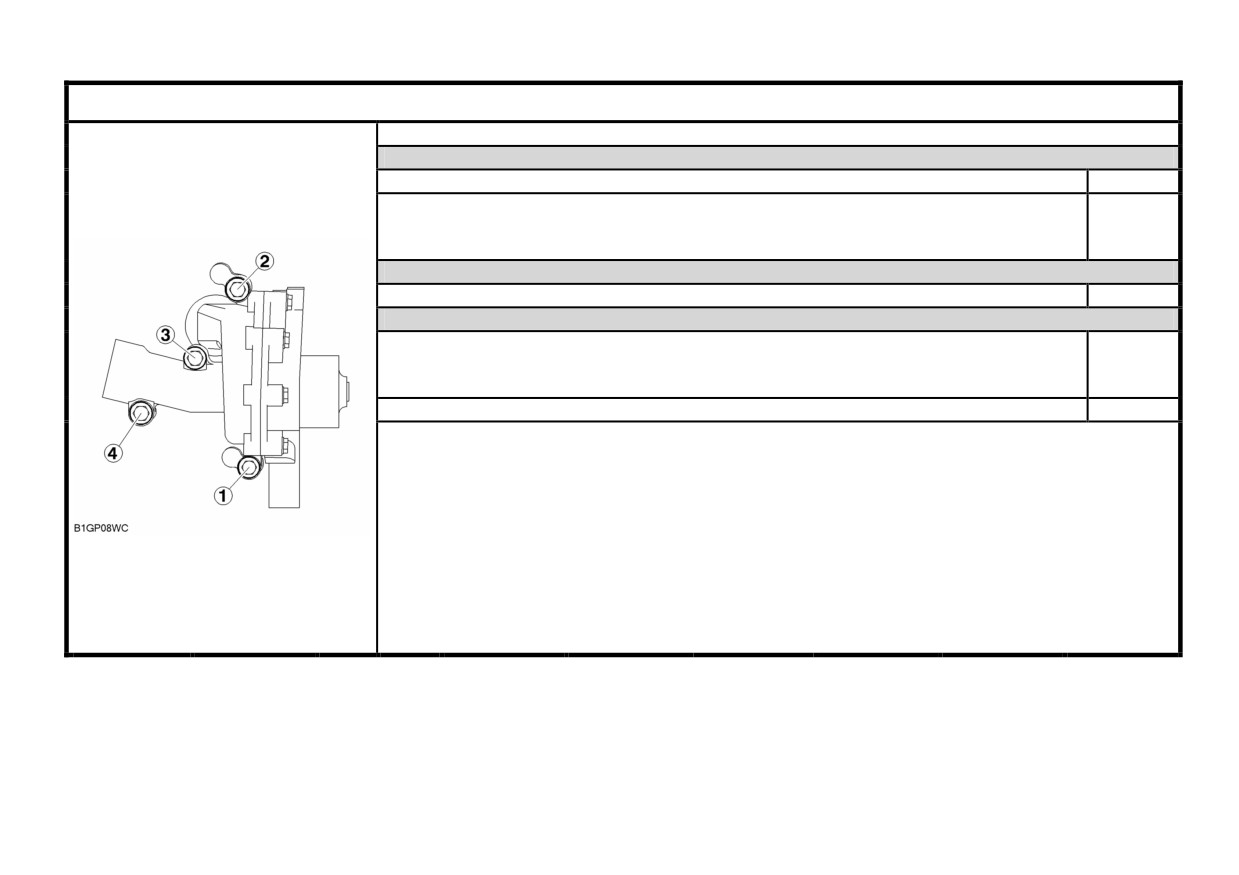

Система охлаждения

Водяной насос

1,4 ± 0,1

Корпус термостата

0,9 ± 0,1

34

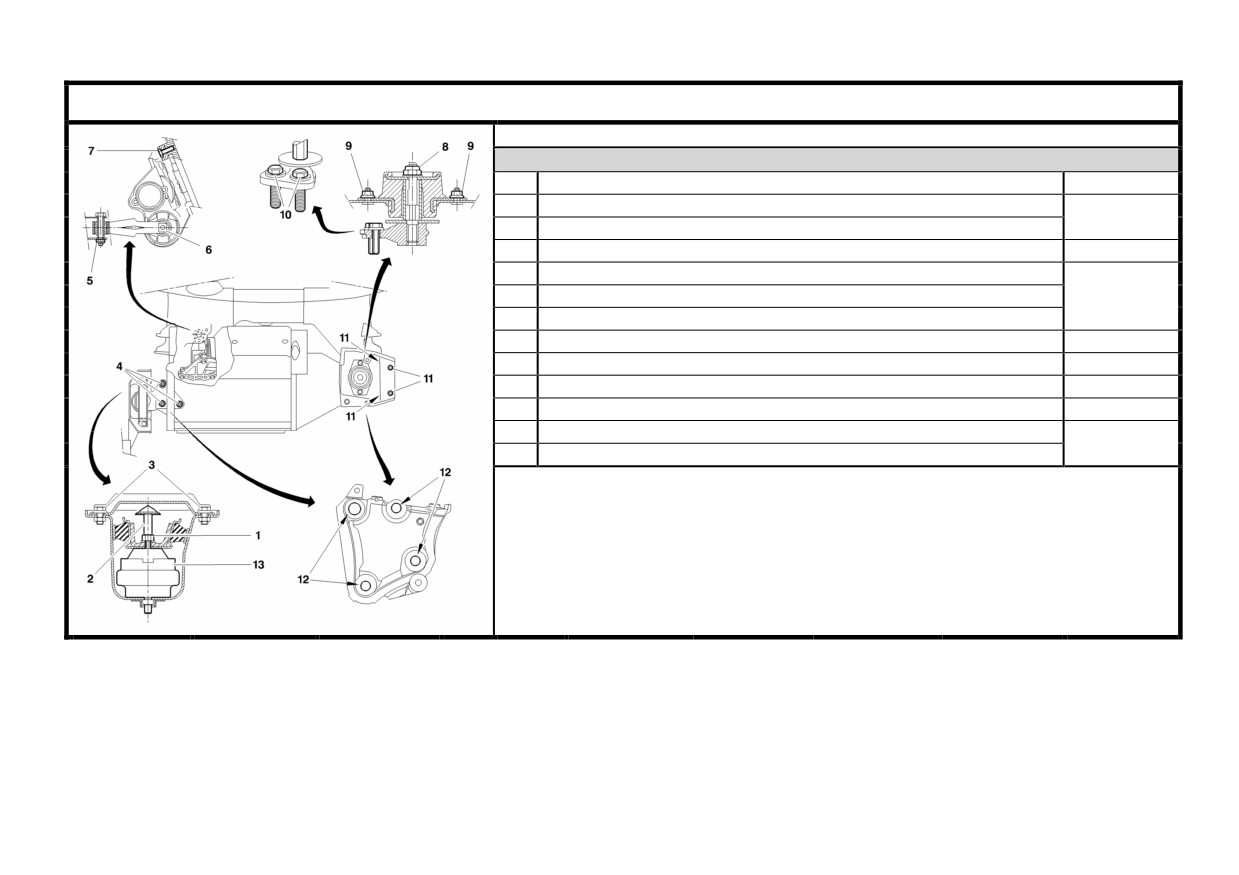

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатель: RFN

Подвеска силового агрегата

1

5,5 ± 0,5

2

4,5 ± 0,5

3

(*)

5,5 ± 0,5

4

2,7 ± 0,3

5

6

(*)

6,5 ± 0,6

7

(*)

6 ± 0,6

8

2,2 ± 0,2

9

4,5 ± 0,5

10

6,1 ± 0,6

ПРИМЕЧАНИЕ: (*) Нанесите на резьбу болтов состав

LOCTITE FRENETANCH Е3.

B1BP2VJP

35

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатель: RFM

Подвеска силового агрегата

1

2 ± 0,2

2

4,5 ± 0,5

3

6 ± 0,6

4

5,4 ± 0,5

5

(*)

6

4,5 ± 0,5

7

2,1 ± 0,2

8

(*)

6,5 ± 0,6

9

2,2 ± 0,2

10

(*)

5 ± 0,5

ПРИМЕЧАНИЕ: (*) Нанесите на резьбу болтов состав

LOCTITE FRENETANCH Е3.

B1BP21AP

36

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: RFN RFM

Кривошипно-шатунный механизм

Болты крепления крышек коренных подшипников коленчатого вала

Предварительная затяжка

2 ± 0,2

Угловая затяжка

60° ± 5°

Болты крышек коренных подшипников коленчатого вала

Предварительная затяжка

2,3 ± 0,2

Угловая затяжка

46° ± 3°

Автоматический натяжной ролик ремня привода вспомогательного оборудования

2 ± 0,2

Обводной ролик ремня привода вспомогательного оборудования

Предварительная затяжка

1,5 ± 0,1

Затяжка

3,7 ± 0,3

Узел опоры вспомогательного оборудования

Затяжка (2 шпильки)

0,7 ± 0,2

Предварительная затяжка (4 болта)

1 ± 0,1

Затяжка

1,9 ± 0,2

Блок цилиндров

Поддон картера

0,8 ± 0,2

Обводной ролик ремня привода ГРМ

Предварительная затяжка

1,5 ± 0,1

Затяжка

3,7 ± 0,3

Натяжной ролик ремня привода ГРМ

2,1 ± 0,2

Правая опора двигателя

6 ± 0,6

37

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: RFN RFM

Головка блока цилиндров

Корпус подшипников распределительного вала

0,9 ± 0,1

Выпускной коллектор

3,5 ± 0,3

Крышка головки блока цилиндров

1,1 ± 0,1

Зубчатый шкив распределительного вала

Предварительная затяжка

3 ± 0,3

Затяжка

7,5 ± 0,7

Шкив на ступице

2,1 ± 0,2

Шкив привода ГРМ на коленчатом валу

Предварительная затяжка

4 ± 0,4

Угловая затяжка

53° ± 4°

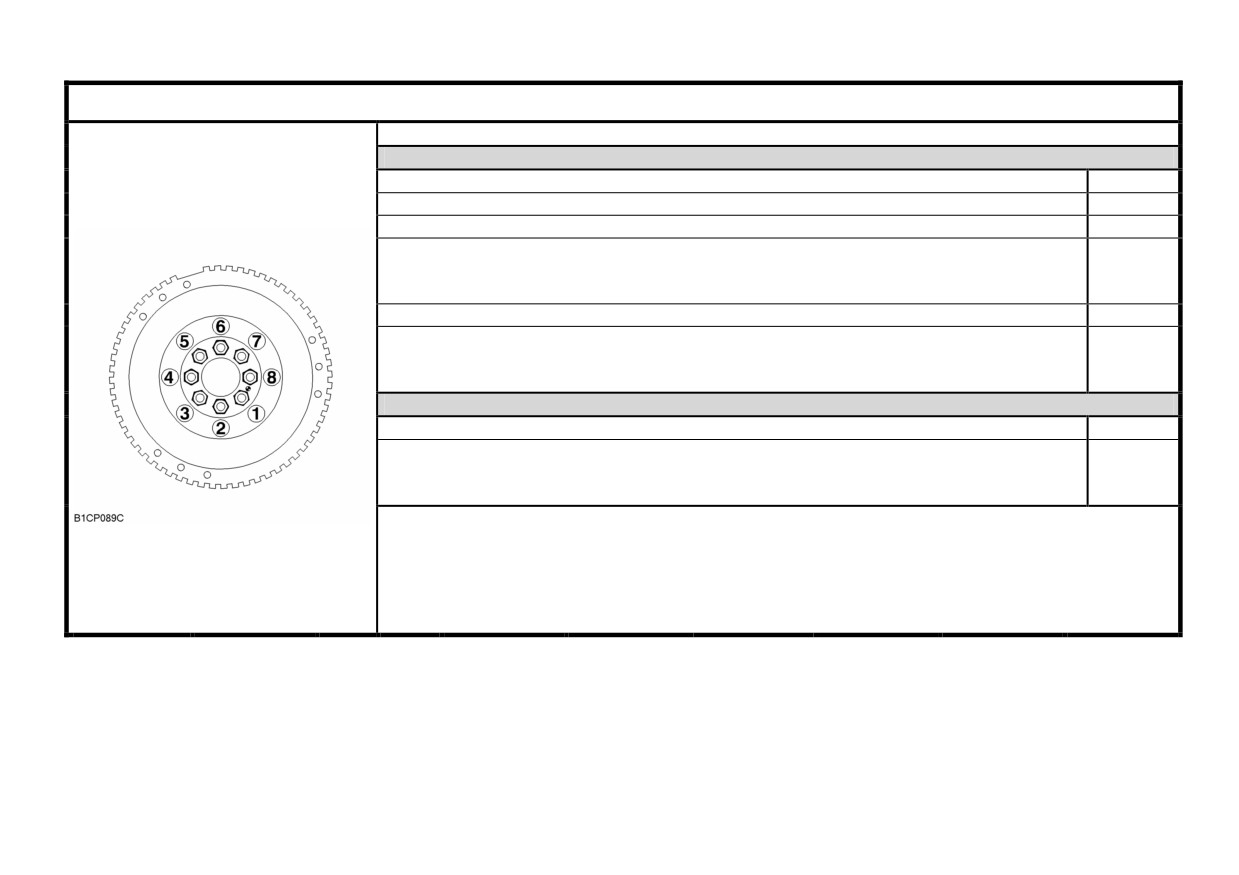

Маховик двигателя/сцепление

Механизм сцепления

2 ± 0,2

Маховик двигателя

Предварительная затяжка

(порядок 1, 5, 3, 7, 2, 6, 4, 8)

2 ± 0,2

Угловая затяжка

(порядок 1, 5, 3, 7, 2, 6, 4, 8)

21° ± 3°

B1CP089C

38

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: RFN RFM

Система смазки

Крышка водяного насоса

0,8 ± 0,1

Масляный насос

Предварительная затяжка

0,7 ± 0,1

Затяжка

0,9 ± 0,1

Система впрыска

Болты крепления общей топливораспределительной рампы

0,9 ± 0,1

Система охлаждения

Водяной насос

Предварительная затяжка

(порядок 1, 2, 3, 4)

0,8 ± 0,1

Затяжка

(порядок 1, 2, 3, 4)

1,4 ± 0,1

Корпус термостата

0,9 ± 0,1

B1GP08WC

39

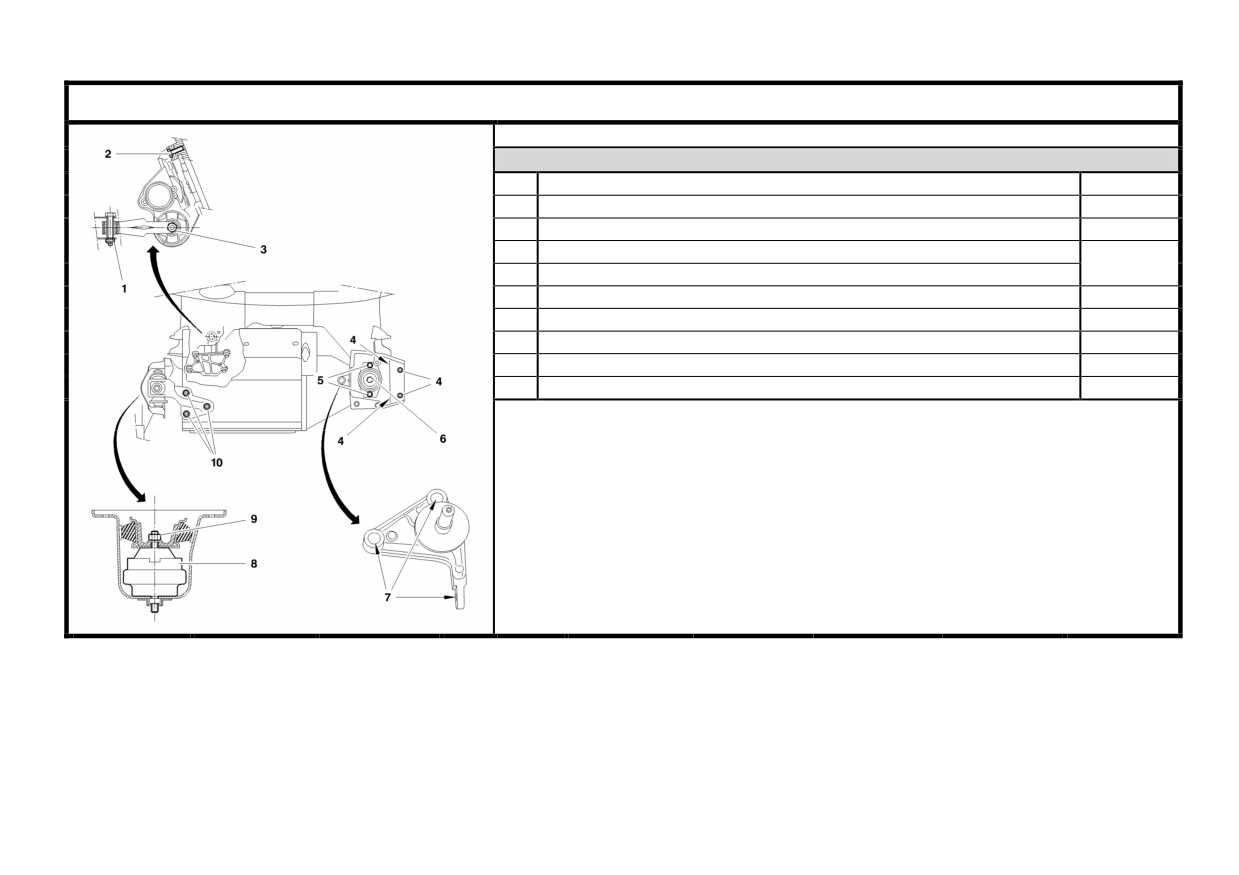

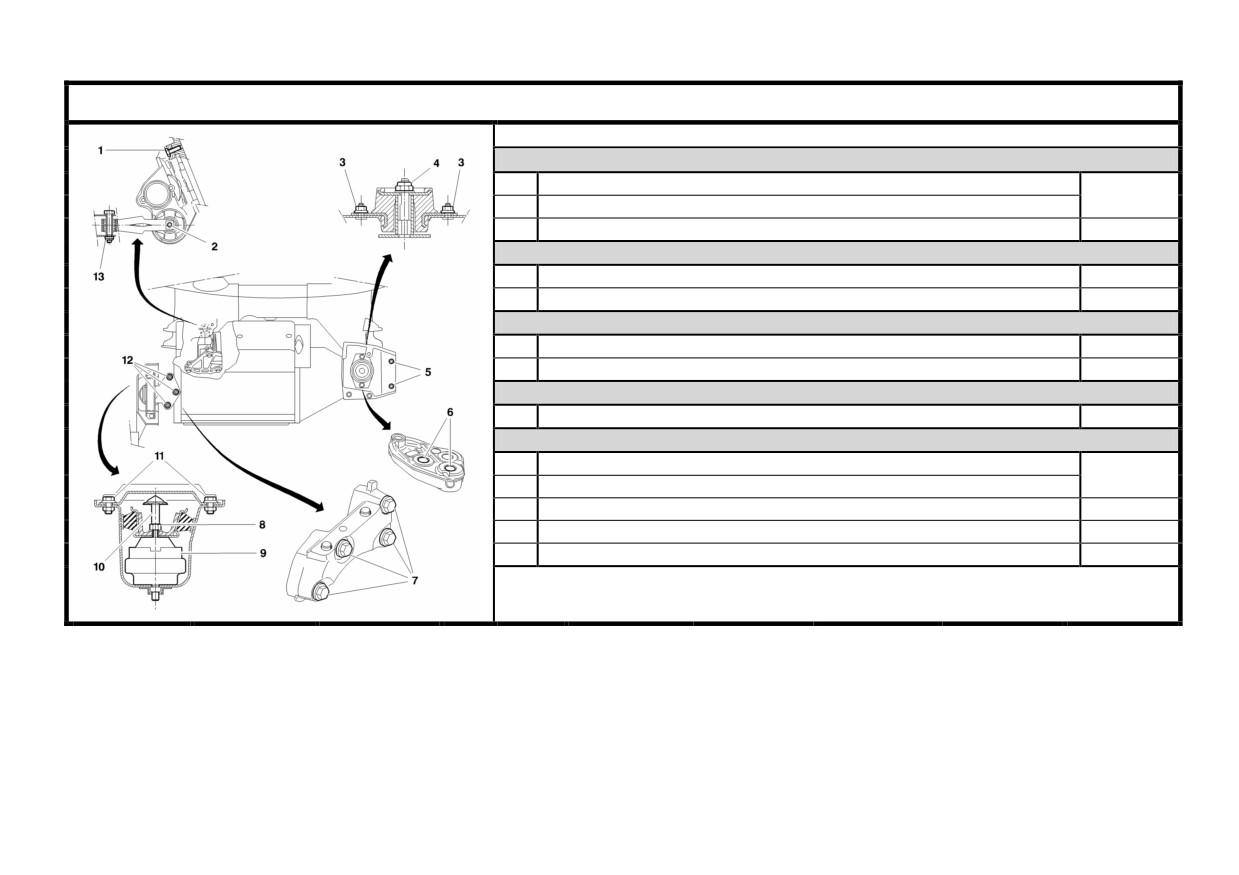

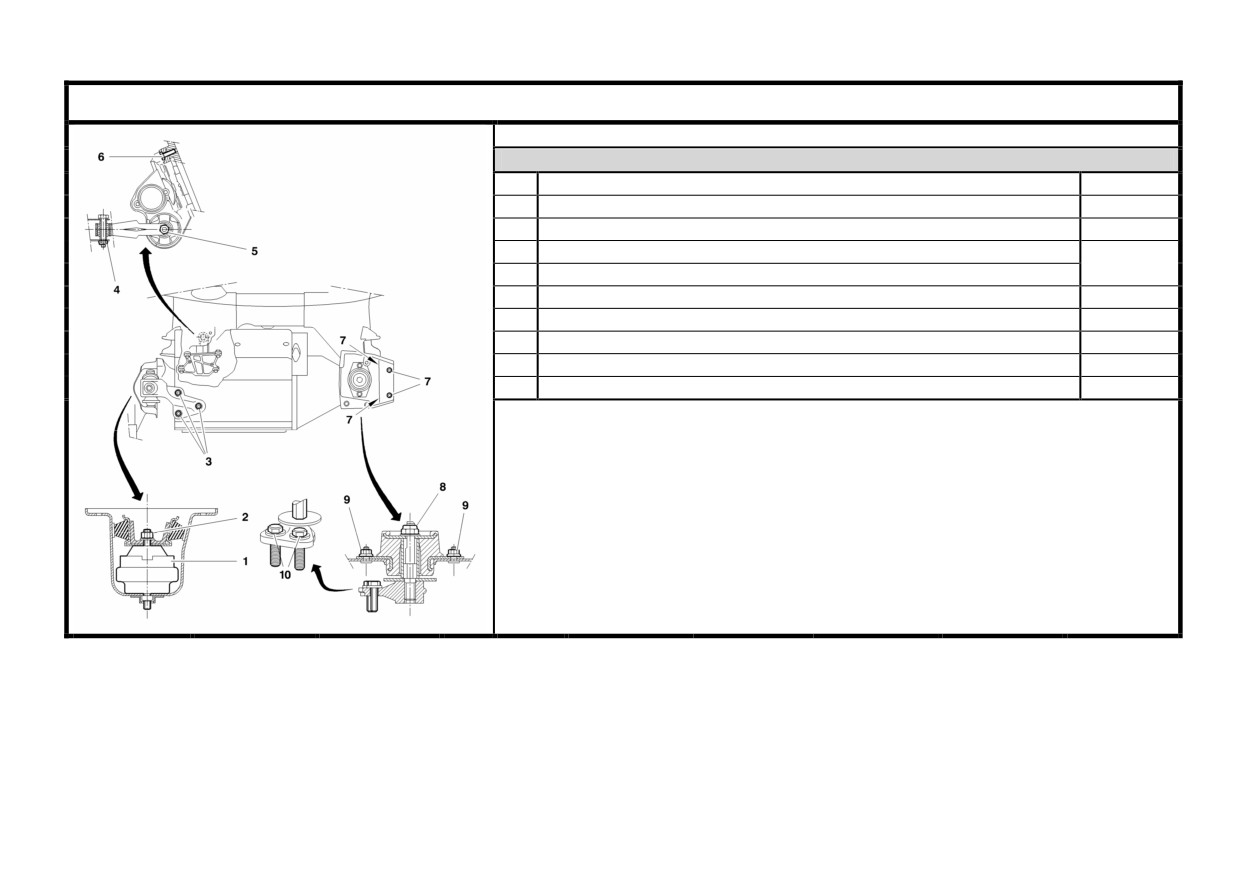

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатели: 9HZ 9HY 9HX

Реактивная тяга

1

5,4 ± 0,8

2

13

6 ± 0,9

Левая верхняя опора двигателя

3

2,1 ± 0,2

4

5 ± 0,5

Левая нижняя опора двигателя

5

2,1 ± 0,2

6

5,7 ± 0,8

Правая нижняя опора двигателя

7

5,5 ± 0,5

Правая опора двигателя

8

4,5 ± 0,4

9

10

2,5 ± 0,6

11

2,1 ± 0,2

12

6,1 ± 0,6

B1BP2Z4P

40

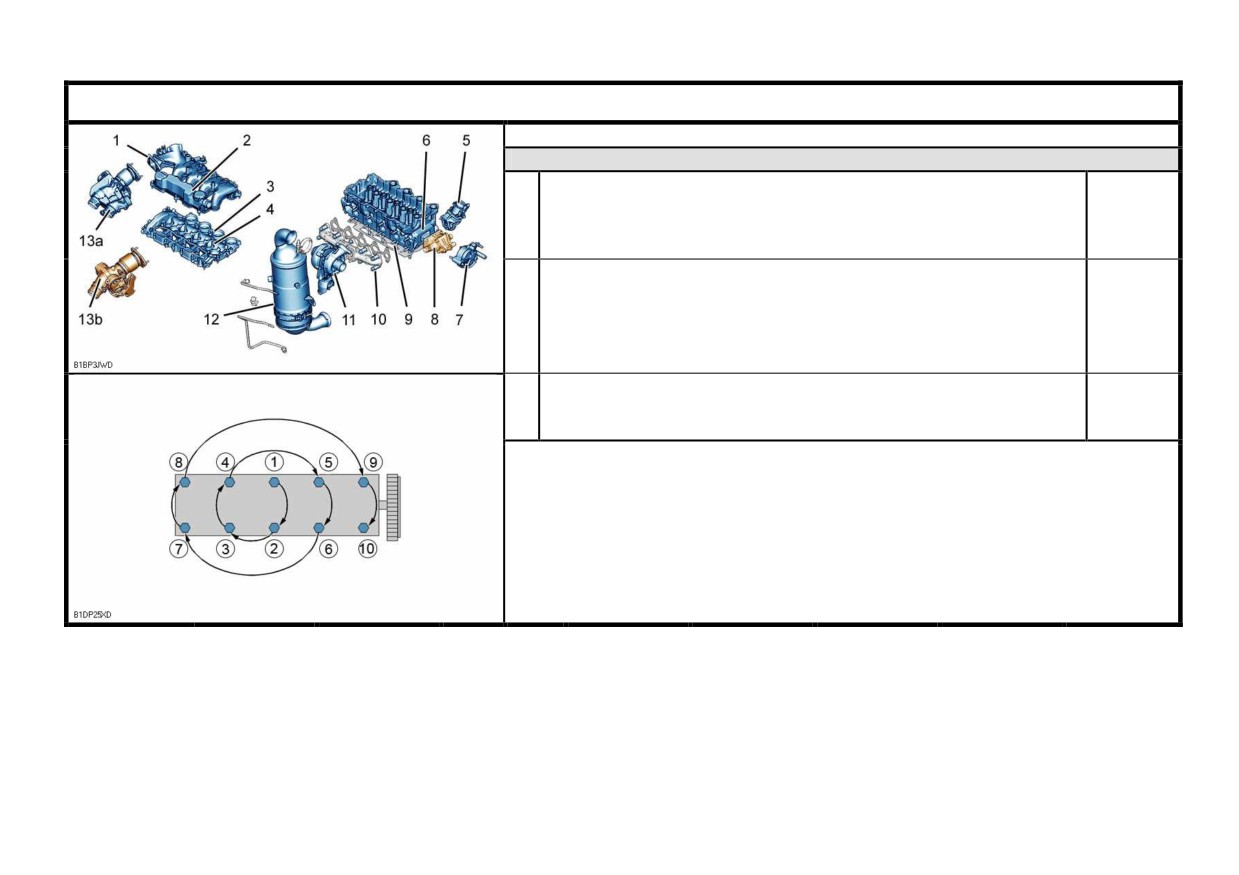

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

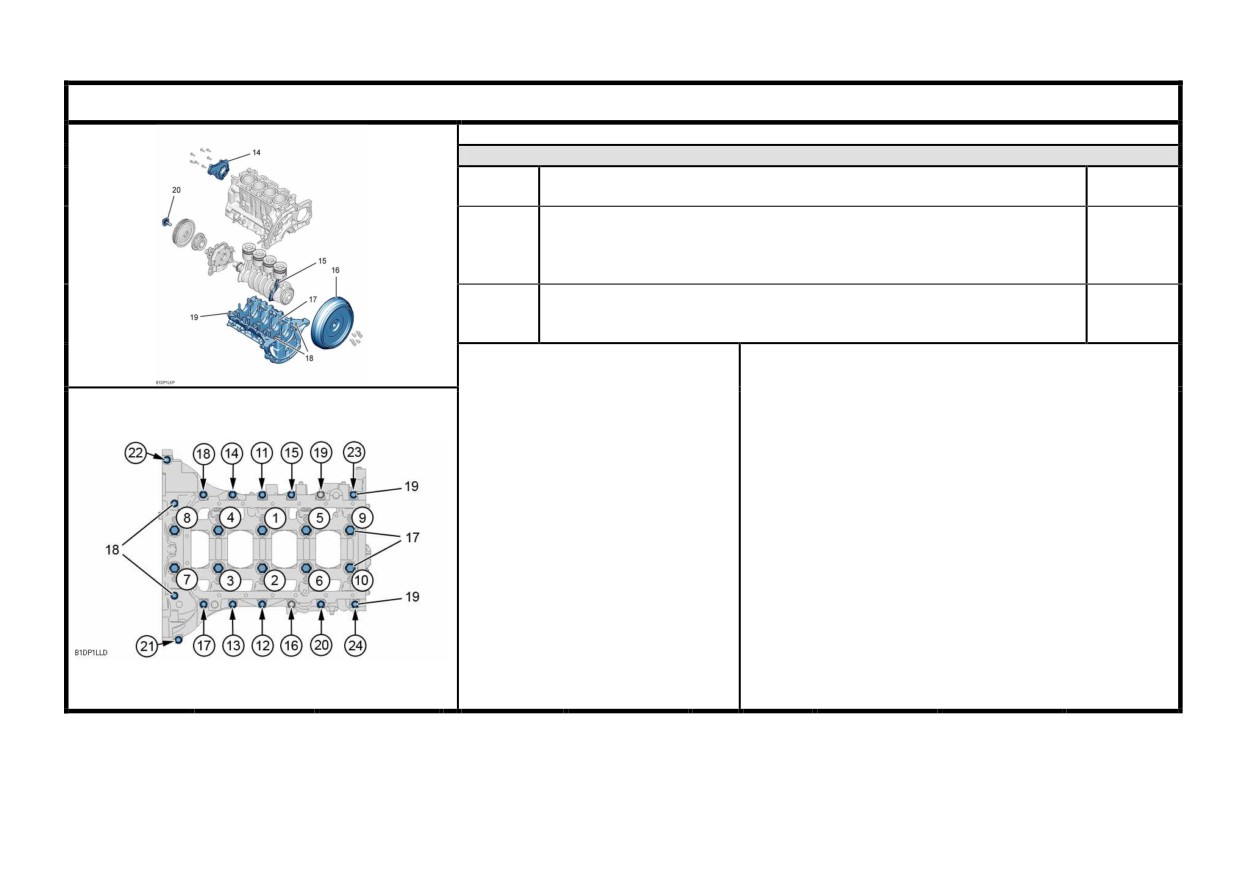

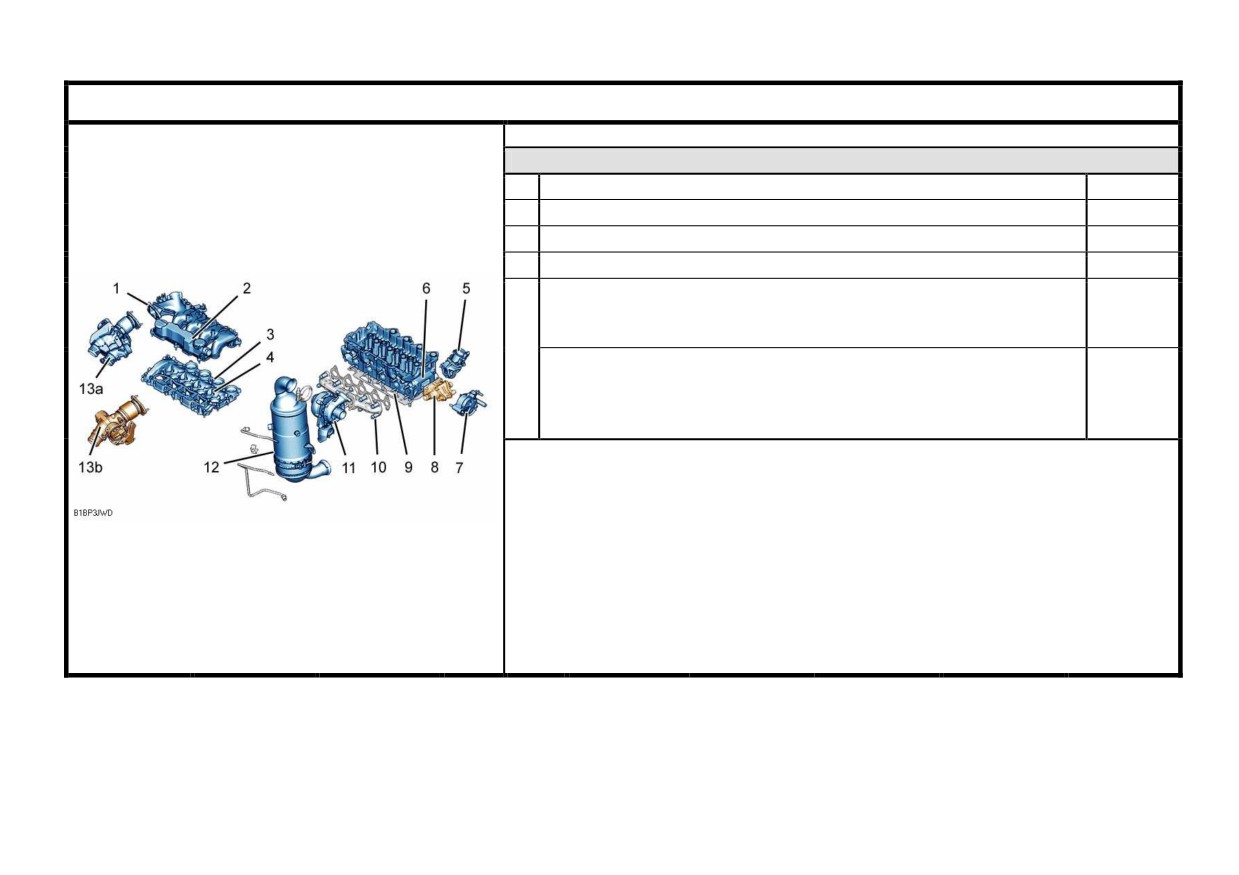

Двигатели: 9HX 9HY 9HZ

Головка блока цилиндров

1

Болт крепления впускного коллектора (*)

1,3 ± 0,2

2

Болты крепления маслоотделителя (*)

1,3 ± 0,2

Болты крепления корпусов подшипников распределительных

валов (*)

3

Предварительная затяжка

0,5 ± 0,1

Затяжка

1 ± 0,1

Шпильки крепления корпусов подшипников

распределительных валов (*)

4

Предварительная затяжка

0,5 ± 0,1

Затяжка

1 ± 0,1

Электромагнитный клапан рециркуляции отработавших газов

(EGR) (в зависимости от комплектации)

5

1 ± 0,1

Клапан рециркуляции отработавших газов (E.G.R)

(В зависимости от комплектации)

ВНИМАНИЕ: (*) Соблюдайте порядок

затяжки

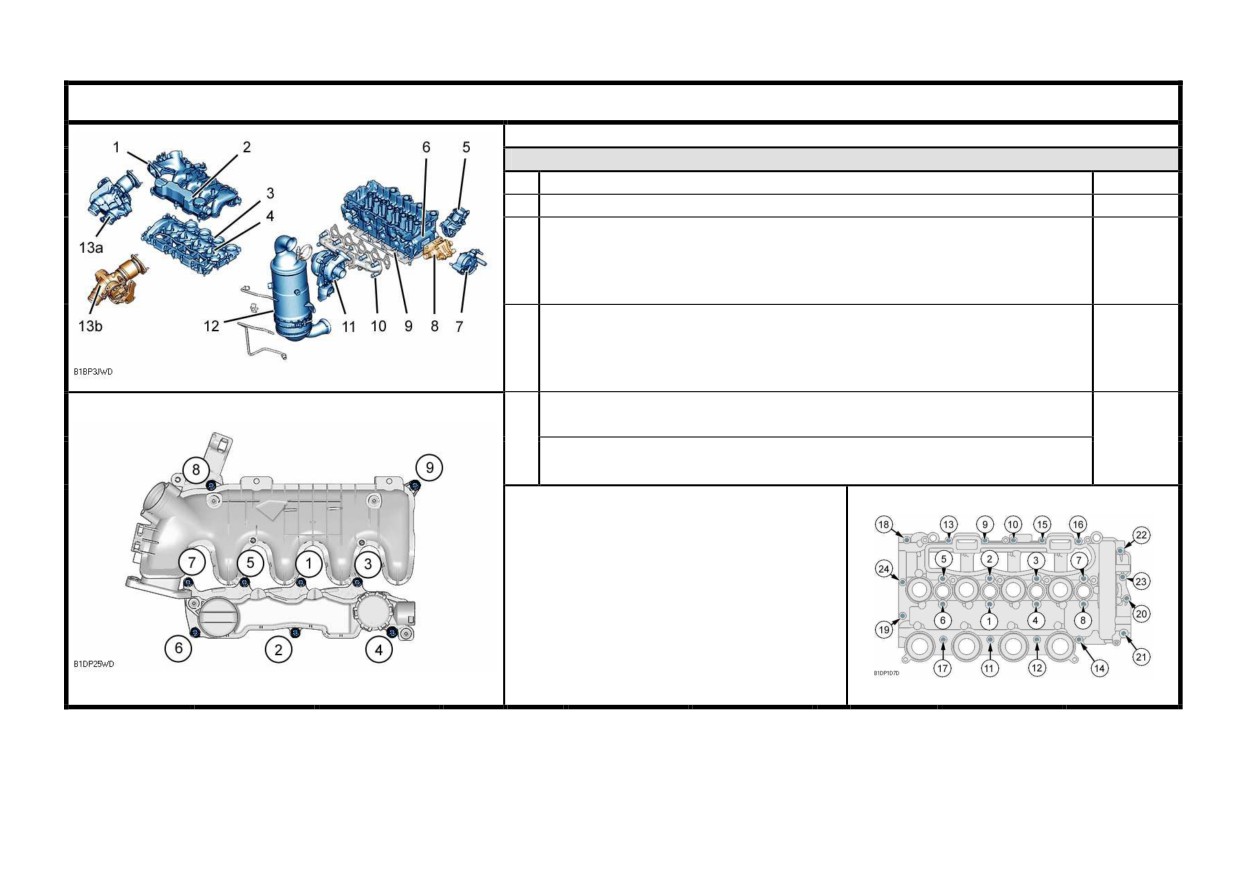

(*) Порядок затяжки болтов крепления

впускного коллектора (1) и

маслоотделителя (2)

(*) Порядок затяжки болтов крепления

корпусов подшипников

распределительных валов (3)

B1BP3JWD

B1DP25WD

B1DP1D7D

41

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

Головка блока цилиндров

Болты крепления головки блока цилиндров (*)

Предварительная затяжка

2 ± 0,2

6

Затяжка

4 ± 0,5

Угловая затяжка

260° ± 5°

Вакуумный насос

Предварительная затяжка

0,3 ± 0,1

7

Предварительная затяжка

0,5 ± 0,1

Затяжка

1,8 ± 0,2

Угловое ослабление затяжки

5°

Корпус термостата

8

Предварительная затяжка

0,3 ± 0,1

Затяжка

0,7 ± 0,1

ВНИМАНИЕ: (*) Соблюдайте порядок затяжки

(*) Порядок затяжки болтов крепления головки блока цилиндров (6)

B1BP3JWD B1DP25XD

42

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

Головка блока цилиндров

9

Выпускной коллектор

2,5 ± 0,2

10

Шпильки крепления выпускного коллектора

1 ± 0,2

11

Гайки крепления турбокомпрессора

2,6 ± 0,6

12

Гайки крепления каталитического нейтрализатора

2 ± 0,2

Сдвоенный блок заслонок (в зависимости от комплектации)

Предварительная затяжка

0,1 ± 0,1

Затяжка

0,9 ± 0,2

13

Блок дроссельной заслонки (в зависимости

от комплектации)

Предварительная затяжка

0,1 ± 0,1

Затяжка

0,9 ± 0,2

B1BP3JWD

43

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

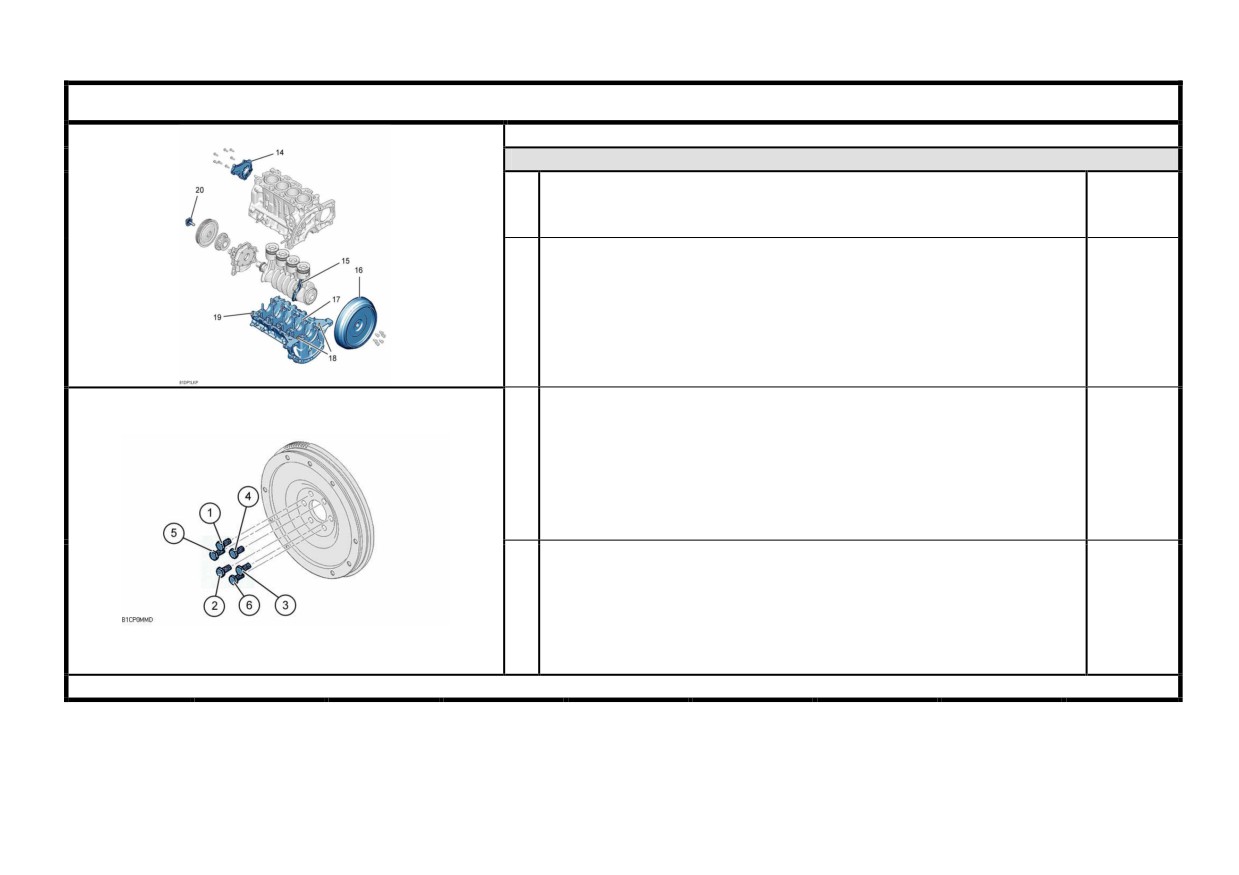

Блок цилиндров

Болты крепления водяного насоса

14

Предварительная затяжка

0,4 ± 0,2

Затяжка

0,9 ± 0,1

Шатунные болты

Предварительная затяжка

0,5 ± 0,1

15

Затяжка

1 ± 0,1

Угловая затяжка

130° ± 5°

Двухмассовый маховик с гасителем крутильных колебаний

(в зависимости от комплектации) (*)

Предварительная затяжка

2,5 ± 0,3

16

Ослабление затяжки

Да

Предварительная затяжка

0,8 ± 0,1

Затяжка

3 ± 0,3

Угловая затяжка

90° ± 5°

Маховик (в зависимости от комплектации) (*)

Предварительная затяжка

2,5 ± 0,3

Ослабление затяжки

Да

17

Предварительная затяжка

0,8 ± 0,1

Затяжка

1,7 ± 0,2

Угловая затяжка

75° ± 5°

ВНИМАНИЕ: (*) Соблюдайте порядок затяжки

B1DP1LKP B1CP0MMD

44

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

Блок цилиндров

Болты крепления картера крышек коренных подшипников коленчатого

18

0,8 ± 0,3

вала

Болты крепления картера крышек коренных подшипников

коленчатого вала

19

Предварительная затяжка

0,6 ± 0,2

Затяжка

0,8 ± 0,3

Шкив привода вспомогательного оборудования

20

Предварительная затяжка

3,5 ± 0,4

Угловая затяжка

190° ± 5°

ВНИМАНИЕ: (*) Соблюдайте

Способ затяжки:

порядок затяжки

Предварительная затяжка 10 болтов (17)

(с 1 по 10) моментом

: 1 ± 0,2

(*) Порядок затяжки болтов

крепления крышек и картера крышек

Предварительная затяжка 14 болтов (19)

коренных подшипников коленчатого

(с 11 по 24) моментом

: 0,6 ± 0,1

вала

Затяжка 2 болтов (18)

(17) Болты крепления крышек

(внутри выемки под маховик) моментом

: 0,8 ± 0,1

коренных подшипников

(Болты M9)

Ослабление затяжки болтов (17) на угол

: 180°

(18) Болты крепления картера

Затяжка 10 болтов (17) (с 1 по 10) моментом

: 3 ± 0,1

крышек коренных подшипников

коленчатого вала (Болты M6)

Доворачивание болтов (17) (с 1 по 10) на угол

: 140° ± 5°

(19) Болты крепления картера

Затяжка 14 болтов (19) (с 11 по 24) моментом

: 0,8 ± 0,1

крышек коренных подшипников

коленчатого вала (Болты M6)

B1DP1LKP

B1DP1LLD

45

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

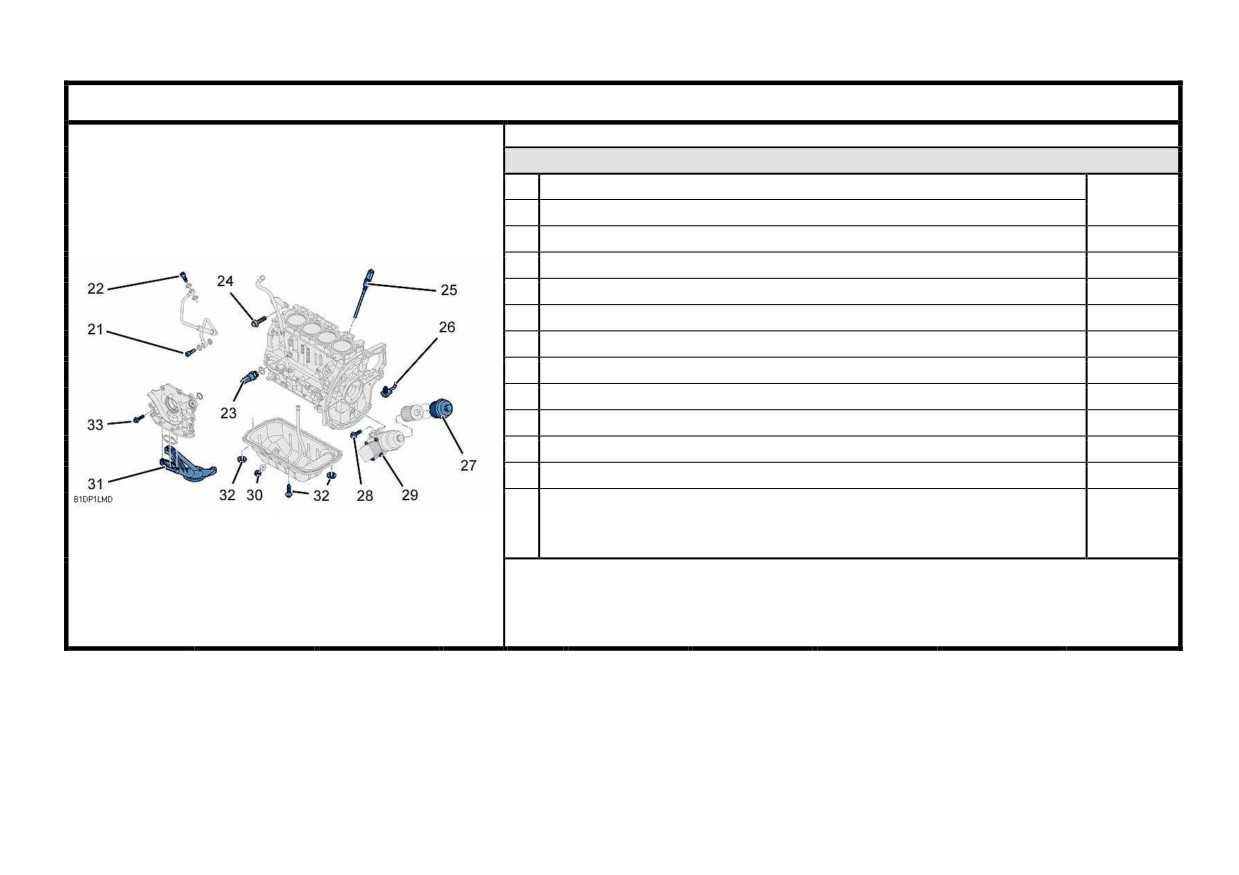

Система смазки

21

Маслопровод турбокомпрессора

3 ± 0,5

22

Маслопровод турбокомпрессора

23

Датчик давления масла

3,2 ± 0,5

24

Маслоизмерительный щуп

0,8 ± 0,2

25

Датчик уровня масла

2,7 ± 0,5

26

Форсунки охлаждения днищ поршней

2 ± 0,5

27

Крышка масляного фильтра

2,5 ± 0,5

28

Опора масляного фильтра

1 ± 0,2

29

Теплообменник типа «охлаждающая жидкость/масло»

1 ± 0,1

30

Пробка сливного отверстия

2,5 ± 0,3

31

Сетчатый масляный фильтр

1 ± 0,1

32

Масляный поддон картера

1,2 ± 0,2

Узел масляного насоса

33

Предварительная затяжка

0,5 ± 0,1

Затяжка

0,9 ± 0,1

B1DP1LMD

46

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

Привод ГРМ

34

Крышки подшипников распределительного вала

1 ± 0,1

Шкив распределительного вала

35

Предварительная затяжка

2 ± 0,2

Затяжка

50° ± 5 °

36

Обводной ролик ремня привода ГРМ

3,7 ± 0,3

37

Натяжной ролик ремня привода ГРМ

2,3 ± 0,2

38

Натяжитель цепи привода распределительного вала

1 ± 0,1

B1EP1HQD

47

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

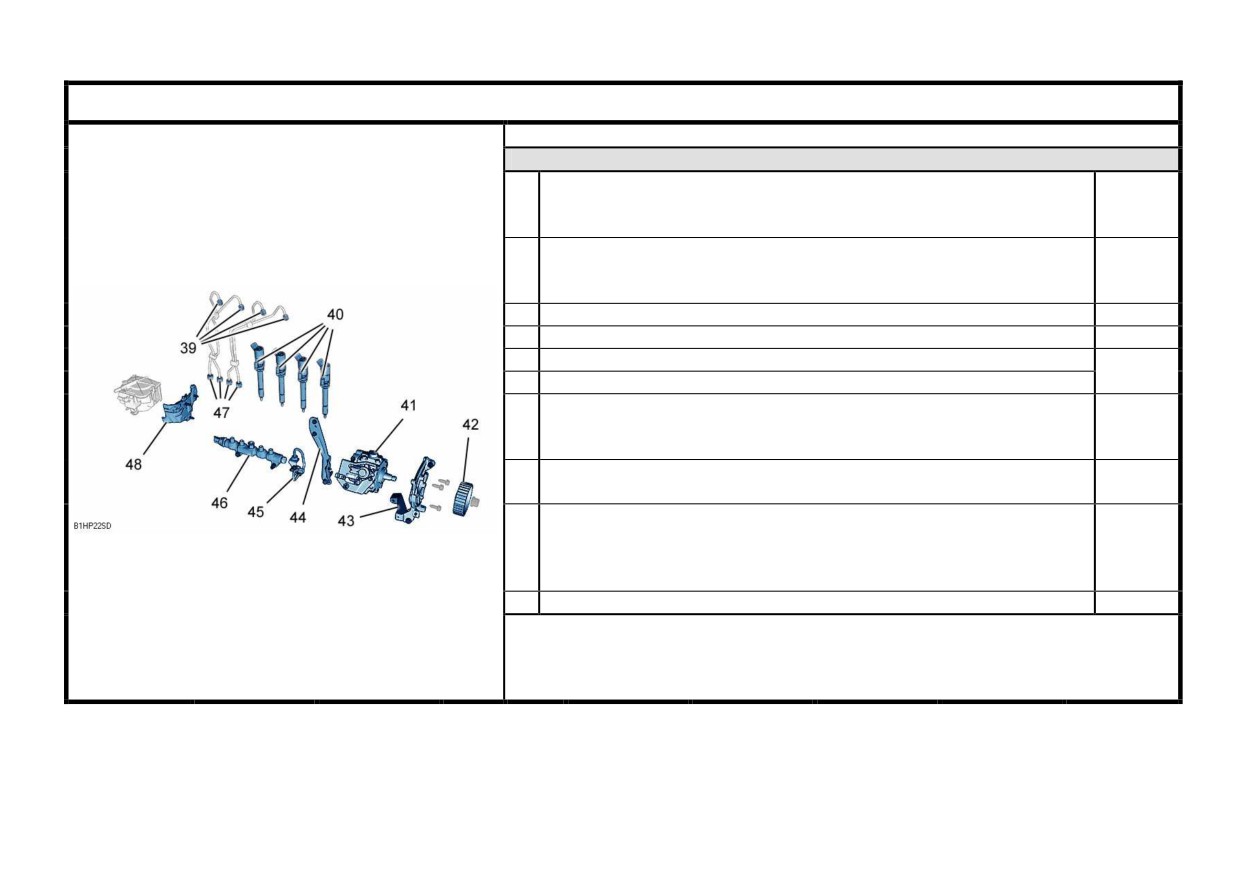

Система впрыска BOSCH

Штуцер на форсунке дизельного двигателя

39

Предварительная затяжка

2 ± 0,5

Затяжка

2,5 ± 0,3

Гайка крепления фланца форсунки

40

Предварительная затяжка

0,5 ± 0,1

Угловая затяжка

65° ± 5°

41

Крепление ТНВД дизельного двигателя к кронштейну

2,2 ± 0,3

42

Зубчатый шкив ТНВД дизельного двигателя

5 ± 0,5

43

Передний кронштейн ТНВД дизельного двигателя

2 ± 0,5

44

Задний кронштейн ТНВД дизельного двигателя

Штуцер на ТНВД дизельного двигателя

45

Предварительная затяжка

2 ± 0,5

Затяжка

2,5 ± 0,3

Общая топливораспределительная рампа высокого давления на

46

2,2 ± 0,3

блоке цилиндров

Штуцеры на общей топливораспределительной рампе

высокого давления

47

Предварительная затяжка

2 ± 0,5

Затяжка

2 ± 0,5

48

Кронштейн топливного фильтра

0,7 ± 0,1

B1HP22SD

48

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

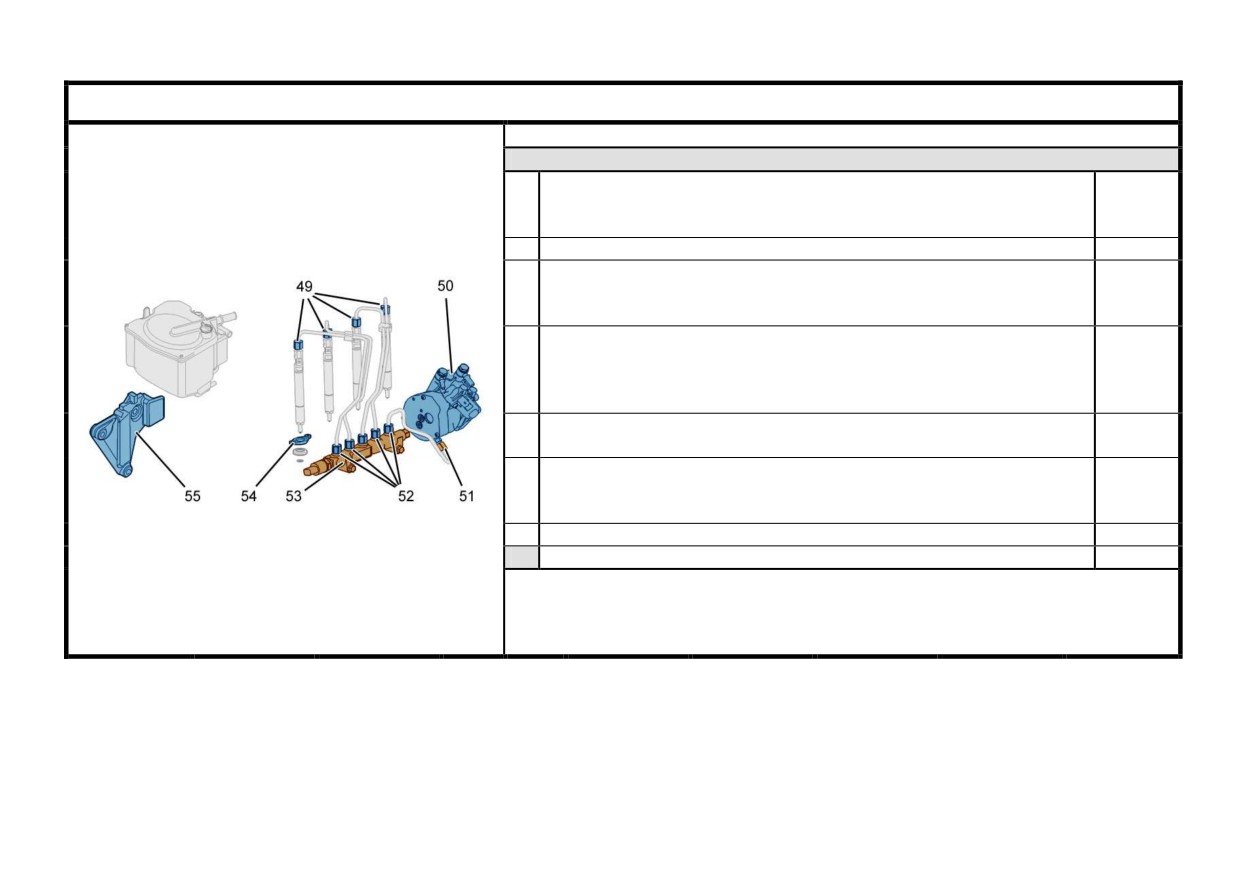

Система впрыска DELPHI

Штуцер на форсунке дизельного двигателя

49

Предварительная затяжка

2 ± 0,5

Затяжка

2,5 ± 0,3

50

Крепление ТНВД дизельного двигателя к кронштейну

2,2 ± 0,3

Штуцер на ТНВД дизельного двигателя

51

Предварительная затяжка

2 ± 0,5

Затяжка

2,5 ± 0,3

Штуцеры на общей топливораспределительной рампе

высокого давления

52

Предварительная затяжка

2 ± 0,5

Затяжка

2,5 ± 0,3

Общая топливораспределительная рампа высокого давления на

53

2,2 ± 0,3

блоке цилиндров

Гайка крепления фланца форсунки дизельного двигателя

54

Предварительная затяжка

0,5 ± 0,5

Угловая затяжка

65° ± 5°

55

Кронштейн топливного фильтра

0,7 ± 0,1

Зубчатый шкив ТНВД дизельного двигателя

5 ± 0,5

B1HP28YD

49

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

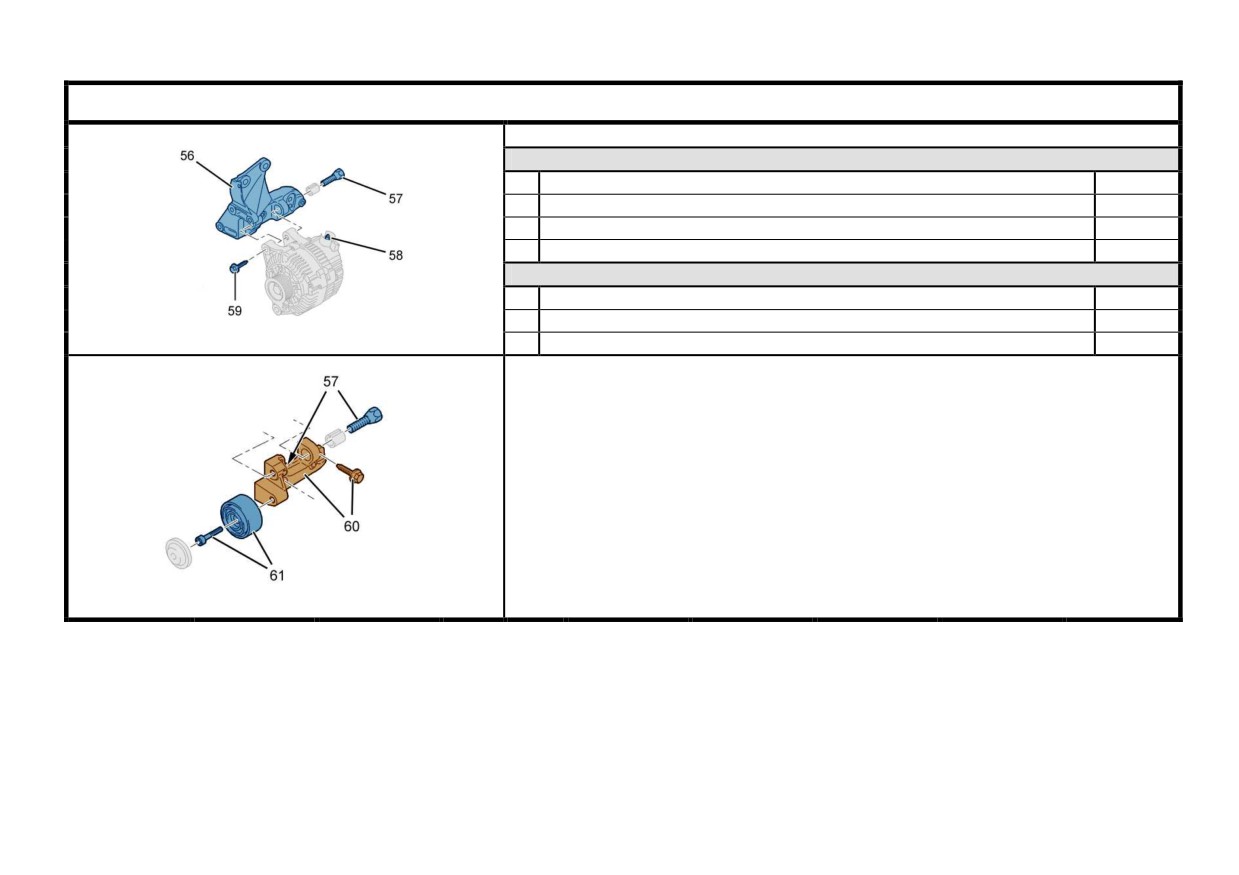

Вспомогательное оборудование (Модификация без сажевого фильтра)

56

Многофункциональный кронштейн

2 ± 0,4

57

Болт крепления генератора

4,9 ± 1,2

58

Силовой вывод генератора

1,6 ± 0,2

59

Болт крепления генератора

4,1 ± 1

Вспомогательное оборудование (Модификация без кондиционера)

57

Болт крепления генератора

4,9 ± 1,2

60

Болт крепления опоры вспомогательного оборудования

2 ± 0,5

61

Болт крепления обводного ролика

4,5 ± 0,5

D1AP04MD D1AP02UD

50

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

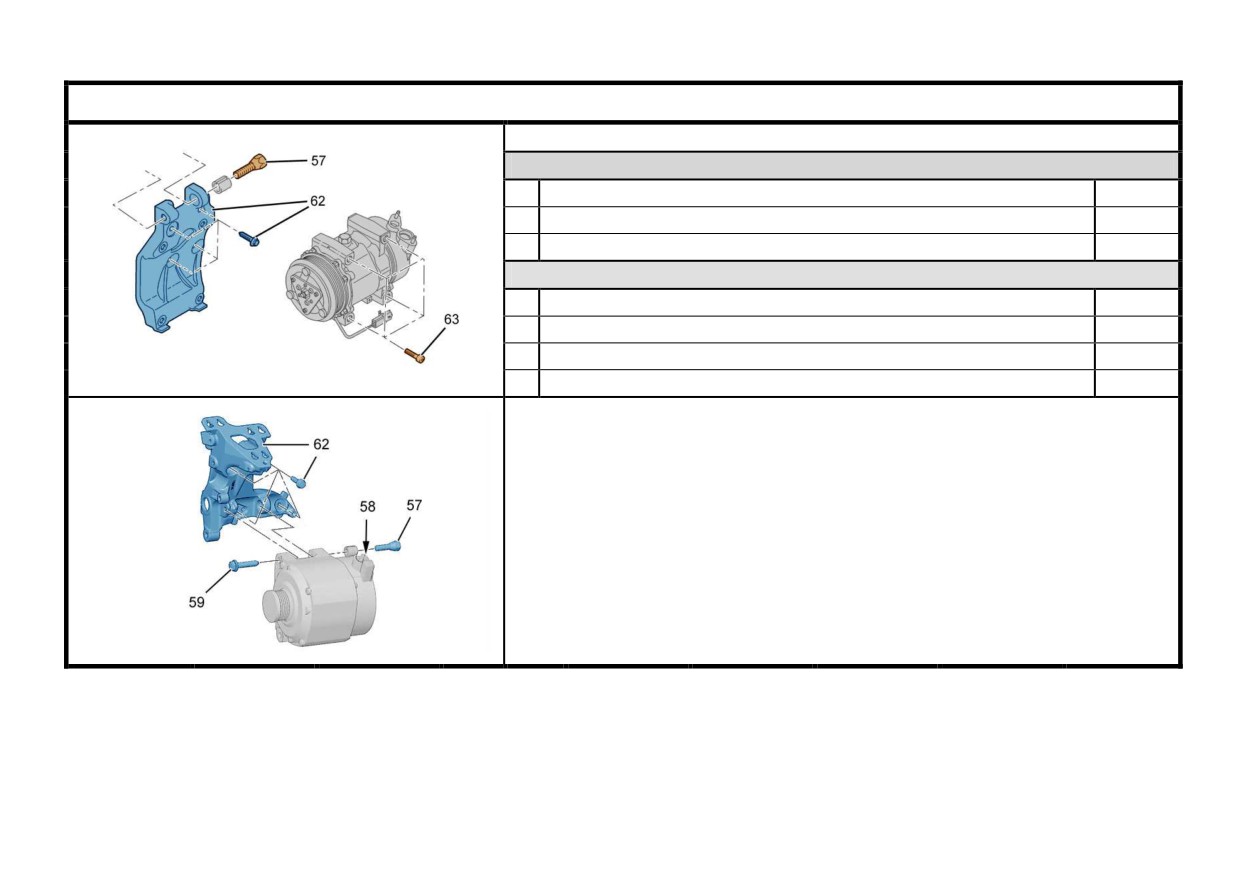

Вспомогательное оборудование (Модификация с кондиционером)

57

Болт крепления генератора

4,9 ± 1,2

62

Болт крепления кронштейна компрессора кондиционера

2 ± 0,5

63

Болт крепления компрессора кондиционера

2,4 ± 0,5

Вспомогательное оборудование (Модификация с сажевым фильтром)

57

Болт крепления генератора

4,9 ± 1,2

58

Гайка силового вывода генератора

1,6 ± 0,2

59

Болт крепления генератора

4,1 ± 1

62

Болт крепления верхнего кронштейна генератора

2 ± 0,5

D1AP02VD D1AP04ND

51

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

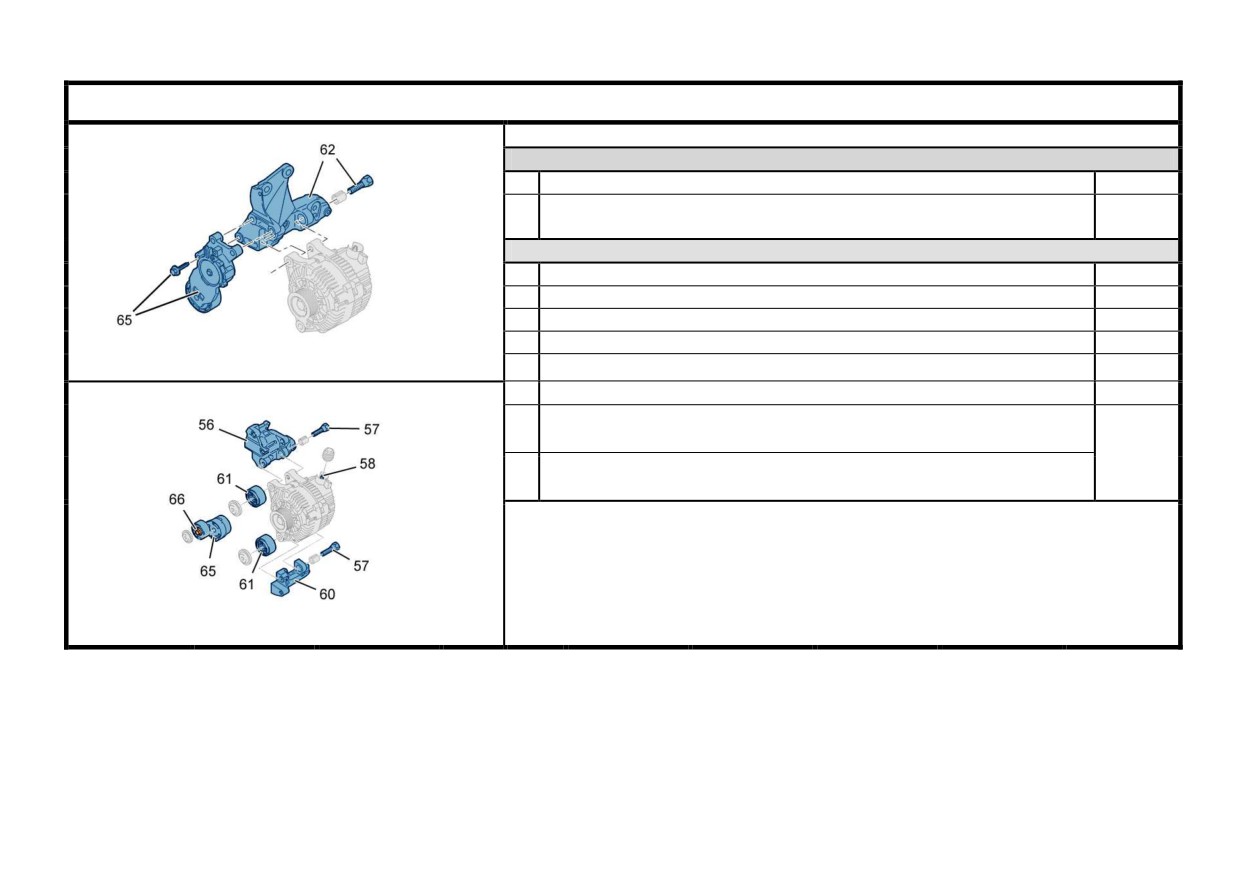

Динамический натяжной ролик — Электроусилитель рулевого управления

62

Болт крепления верхнего кронштейна генератора

2 ± 0,5

Болт ремня привода вспомогательного оборудования

64

2,1 ± 0,2

(ремень привода вспомогательного оборудования)

Динамический натяжной ролик — Гидроусилитель рулевого управления

56

Многофункциональный кронштейн

2 ± 0,4

57

Болт крепления генератора

4,9 ± 1,2

58

Силовой вывод генератора

1,6 ± 0,2

59

Болт крепления генератора

4,1 ± 1

60

Болт крепления опоры вспомогательного оборудования

2 ± 0,5

61

Болт крепления обводного ролика

4,5 ± 0,5

Болт крепления автоматического натяжного ролика

65

(ремень привода вспомогательного оборудования)

2,1 ± 0,2

Болт крепления автоматического натяжного ролика

66

(ремень привода вспомогательного оборудования)

D1AP04PD D1AP04QD

52

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатели: 9HX 9HY 9HZ

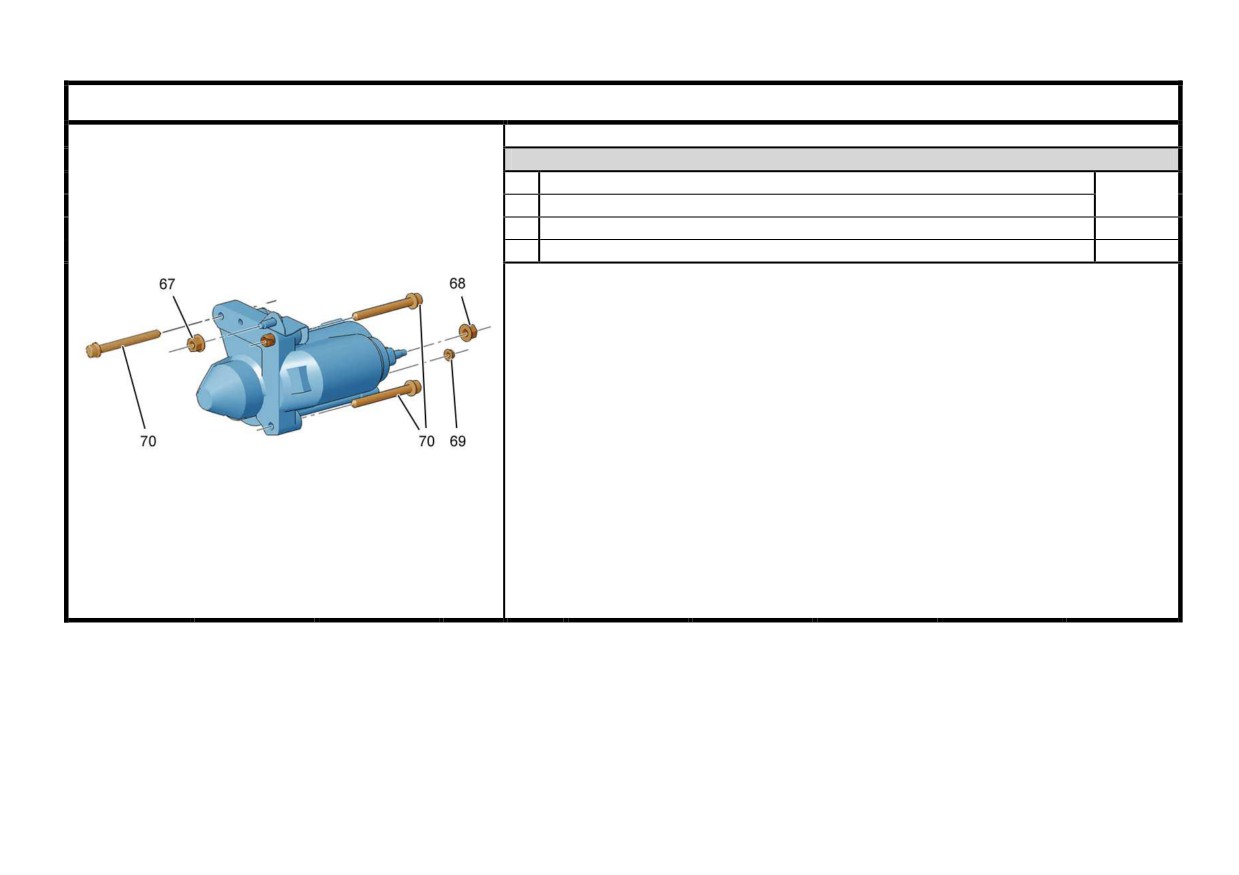

Стартер

67

Гайка крепления держателя стартера

1 ± 0,1

68

Гайка крепления кабеля питания стартера

69

Гайка крепления провода втягивающего реле стартера

0,5 ± 0,1

70

Болт крепления стартера

2 ± 0,3

D1BP01AD

53

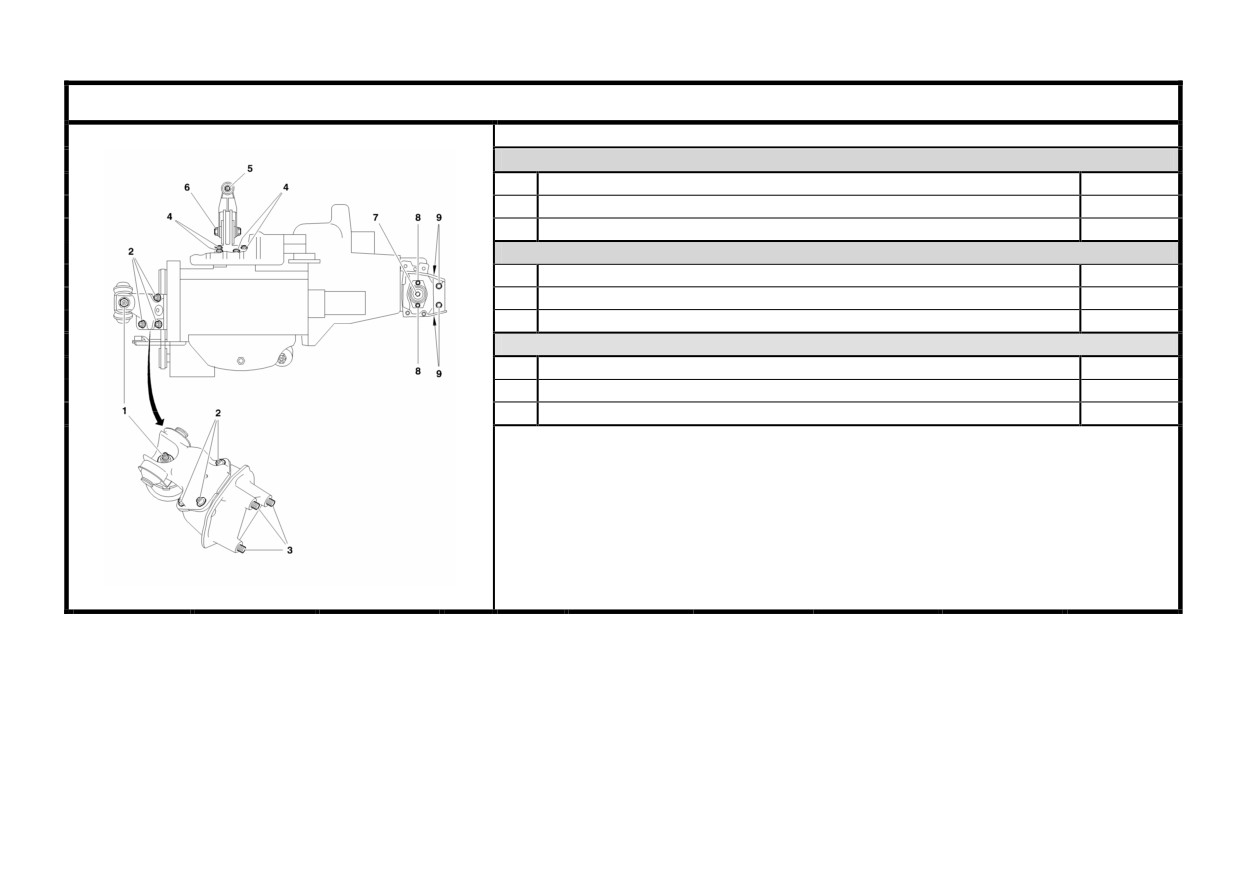

МОМЕНТЫ ЗАТЯЖКИ ПОДВЕСКИ КОРОБКИ ПЕРЕДАЧ В СБОРЕ

Двигатель: RHY

Подвеска двигателя

1

4,5 ± 0,5

2

2,2 ± 0,2

3

4

6,1 ± 0,6

5

6

4,5 ± 0,5

7

8

6,5 ± 0,6

9

2,2 ± 0,2

10

5 ± 0,5

11

2,2 ± 0,2

12

4,5 ± 0,5

13

B1BP21JP

54

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатель: RHY

Кривошипно-шатунный механизм

Болты крепления крышек коренных подшипников

Предварительная затяжка

2,5 ± 0,2

Угловая затяжка

60° ± 5°

Гайки крепления крышек шатунов

Предварительная затяжка

2 ± 0,2

Угловая затяжка

70°

Шкив привода вспомогательного оборудования

Предварительная затяжка

4 ± 0,4

Угловая затяжка

51° ± 5°

Блок цилиндров

Форсунки охлаждения днищ поршней

1 ± 0,1

Поддон картера

1,6 ± 0,2

Обводной ролик ремня привода ГРМ

2,5 ± 0,2

Натяжной ролик ремня привода ГРМ

Правая опора двигателя

2,7 ± 0,2 m

55

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатель: RHY

Головка блока цилиндров

Корпуса подшипников распределительных валов

1 ± 0,1

Выпускной коллектор

2 ± 0,2

Крышка головки блока цилиндров

0,8 ± 0,1

Шкив распределительного вала

4,3 ± 0,5

Шкив на ступице

2 ± 0,2

Маховик двигателя/сцепление

Маховик двигателя

4,8 ± 0,5

Механизм сцепления

2 ± 0,2

Система смазки

Масляный насос

1,3 ± 0,1

Теплообменник типа «охлаждающая жидкость/масло»

5,8 ± 0,5

Маслопровод турбокомпрессора

Со стороны двигателя

3 ± 0,3

Со стороны турбокомпрессора

2 ± 0,2

56

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Двигатель: RHY

Система впрыска

Гайка крепления фланца форсунки

3 ± 0,3

Штуцеры на общей топливораспределительной рампе высокого

2 ± 0,2

давления

Крепление ТНВД к кронштейну

2,25 ± 0,3

Штуцер на форсунке дизельного двигателя

2 ± 0,2

Шкив ТНВД

5 ± 0,5

Штуцер на ТНВД

2 ± 0,2

Система охлаждения

Водяной насос

1,5 ± 0,1

Термостат

2 ± 0,2

57

///////////////////////////////////////
