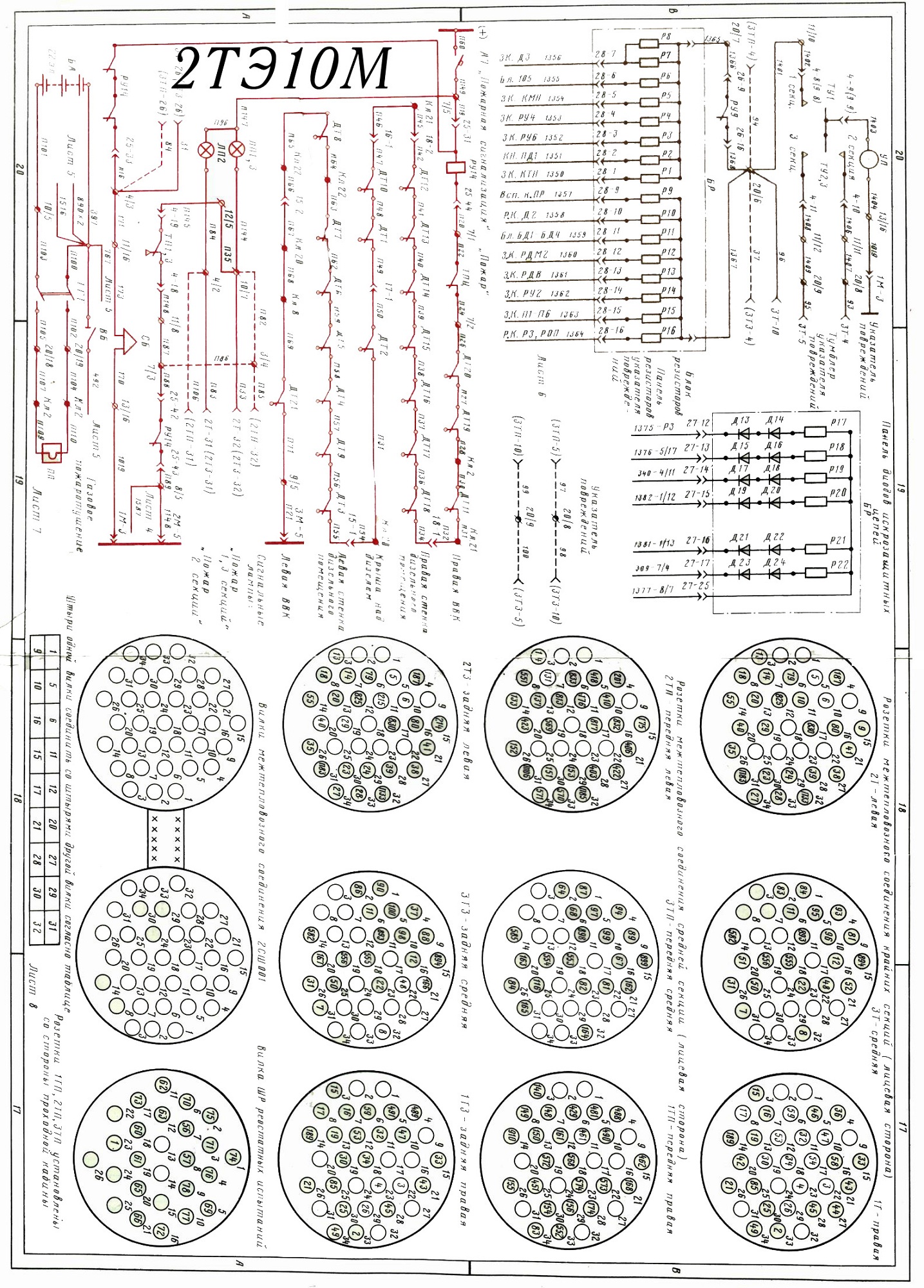

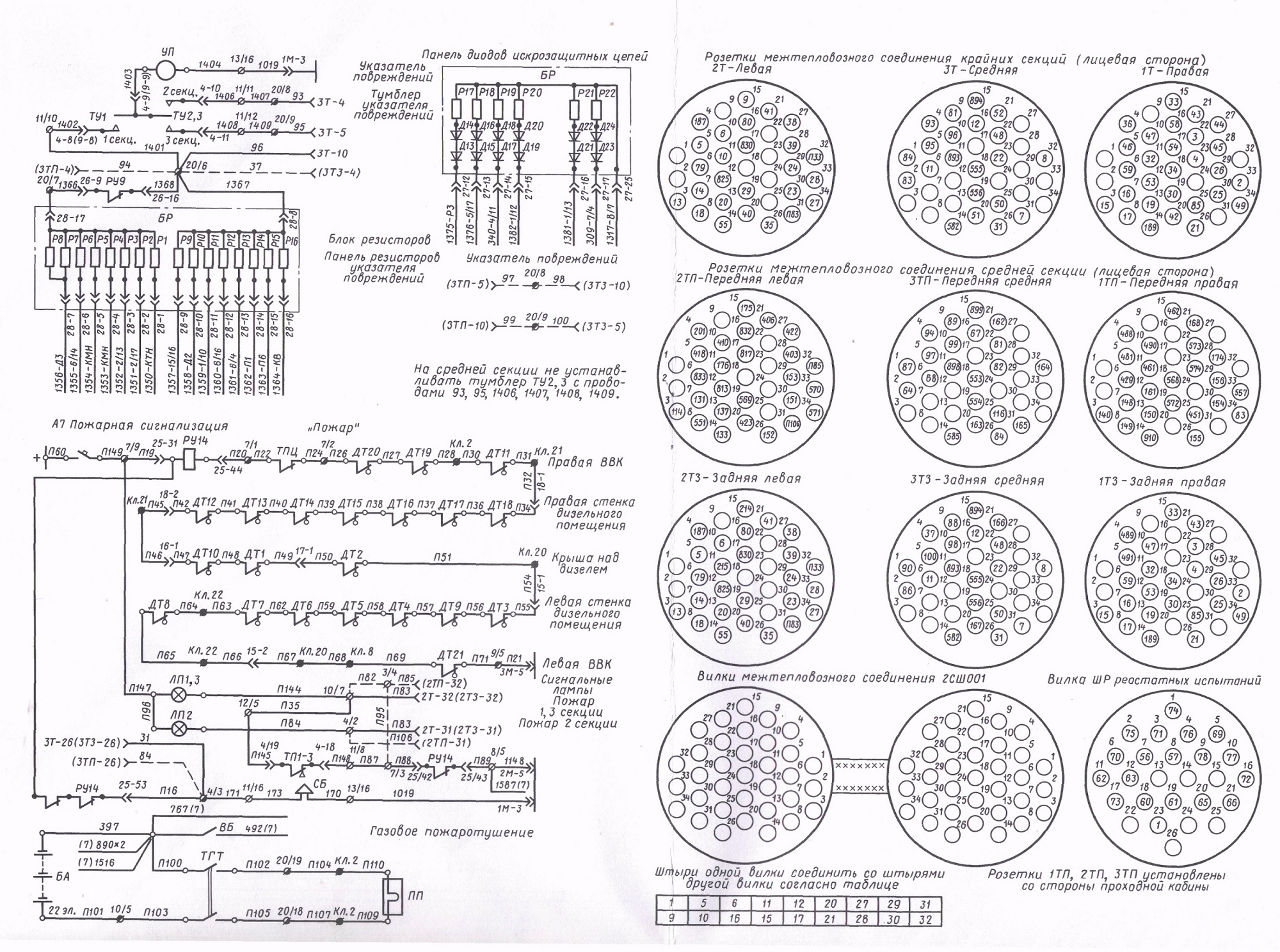

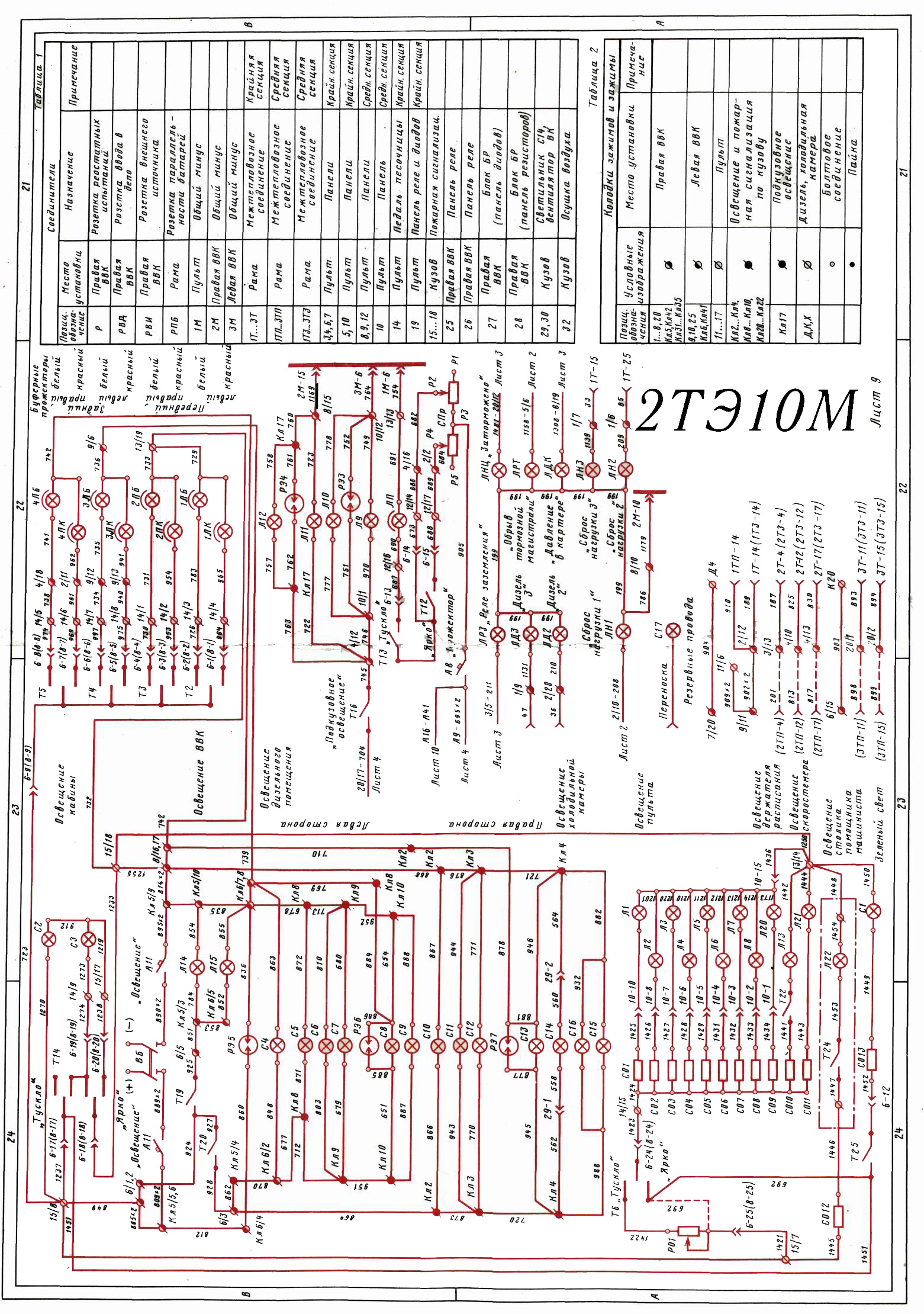

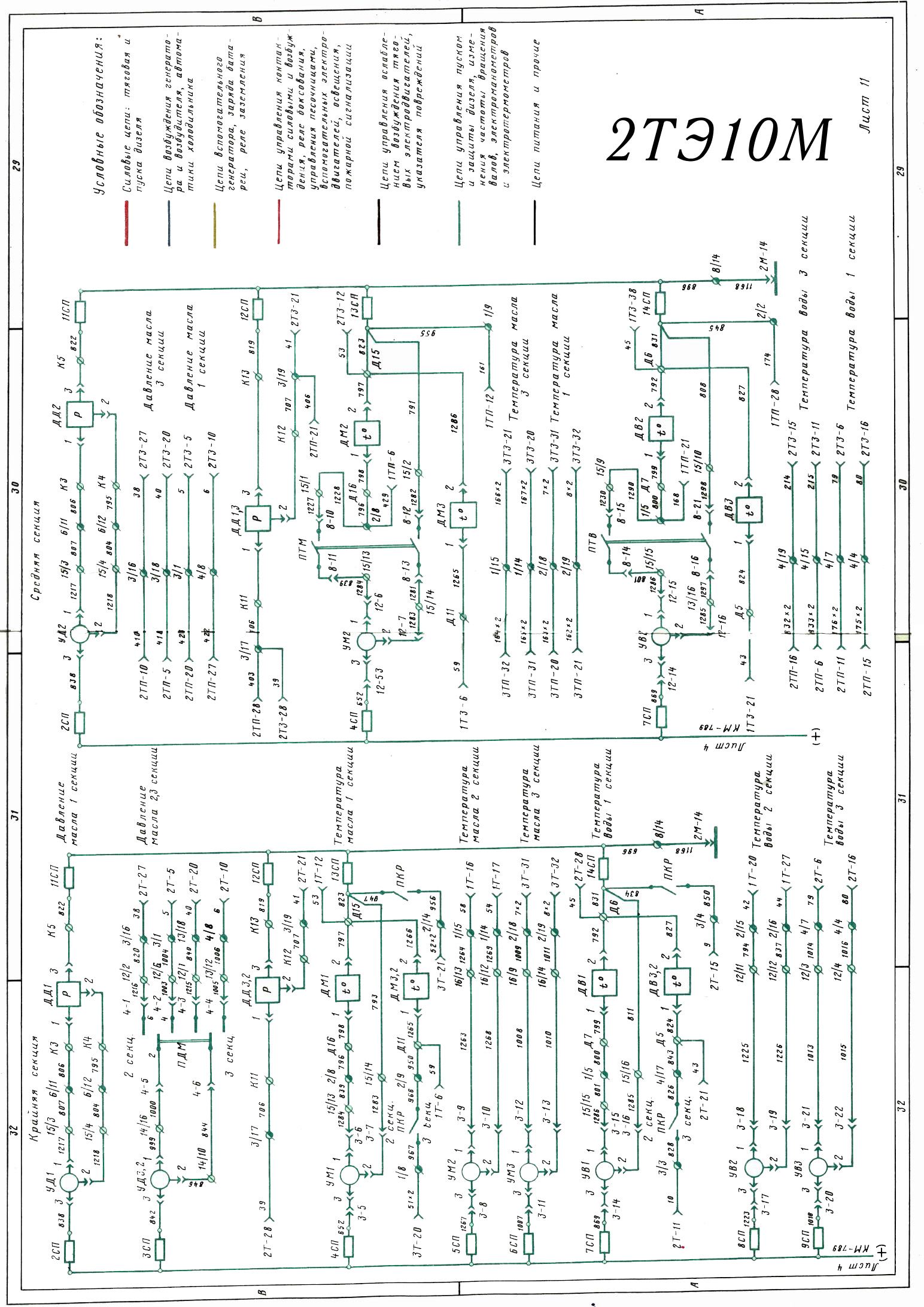

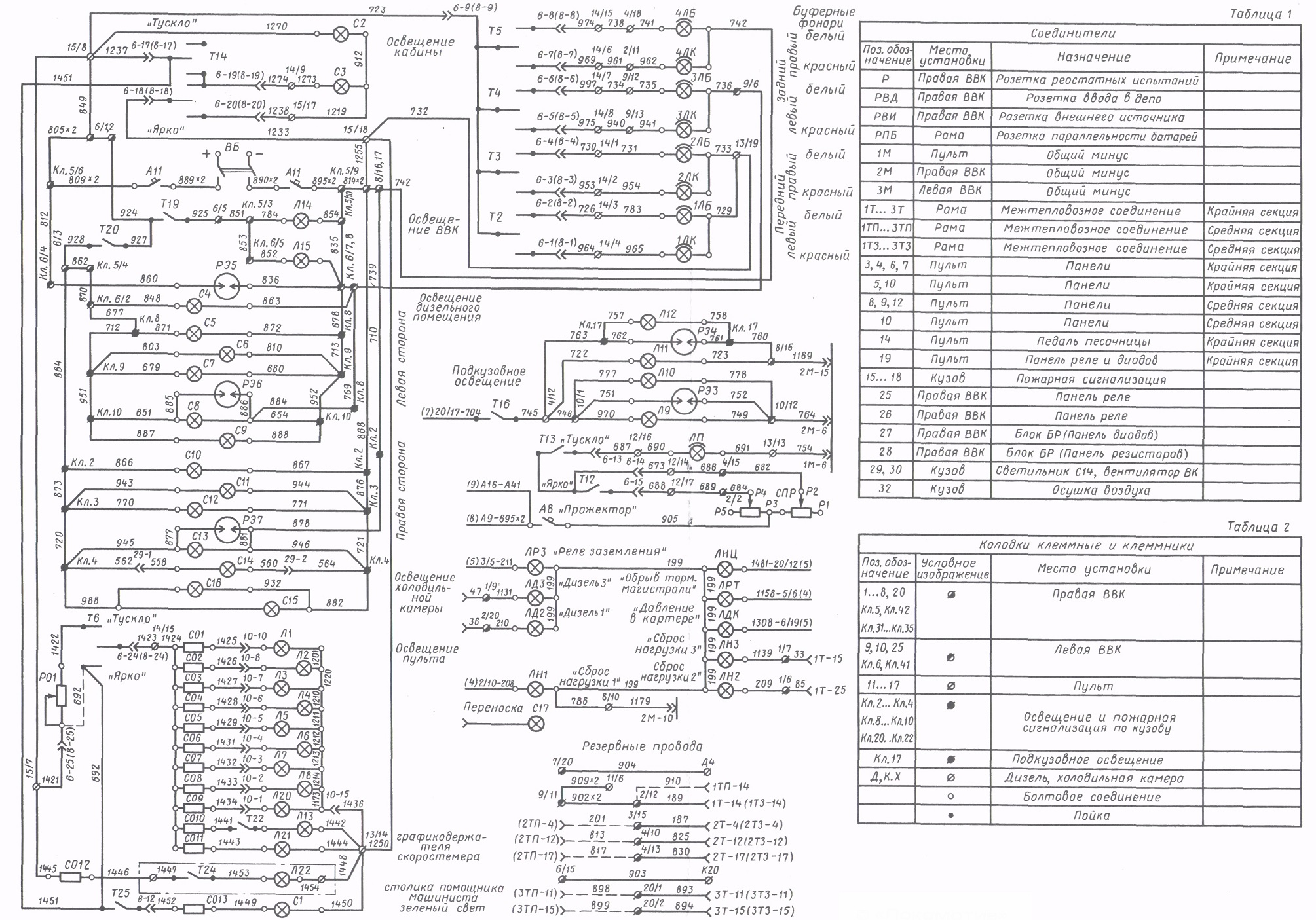

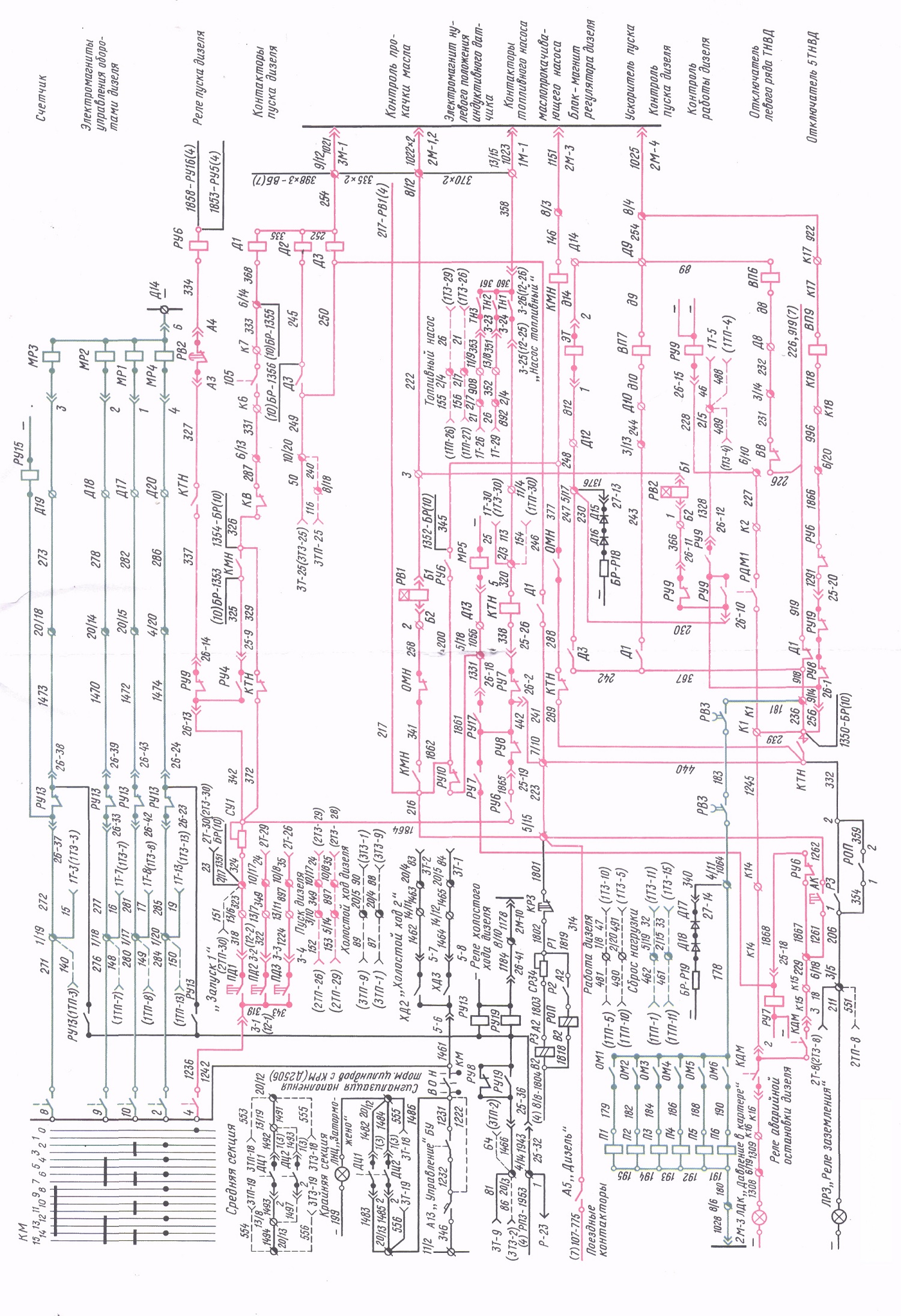

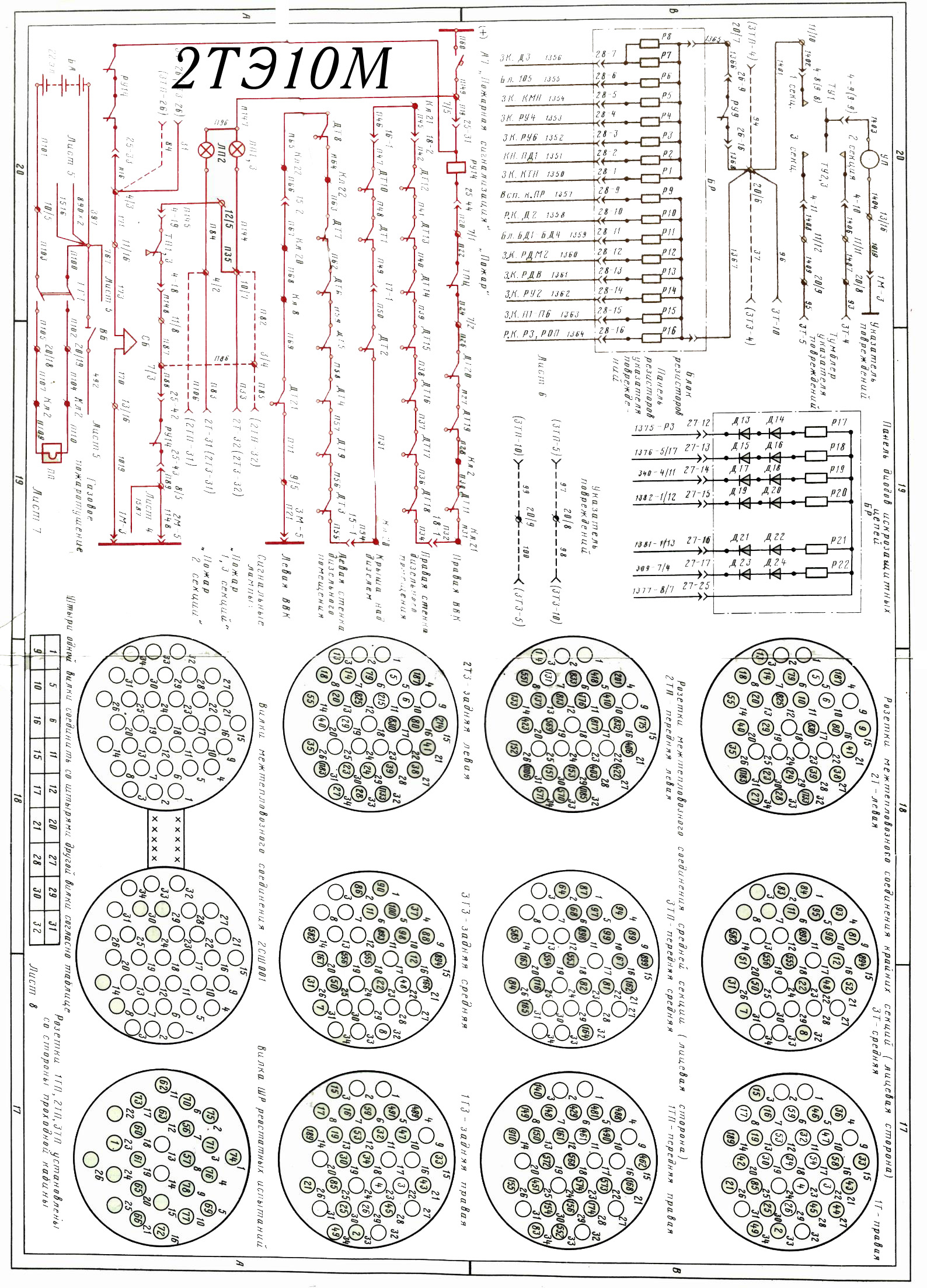

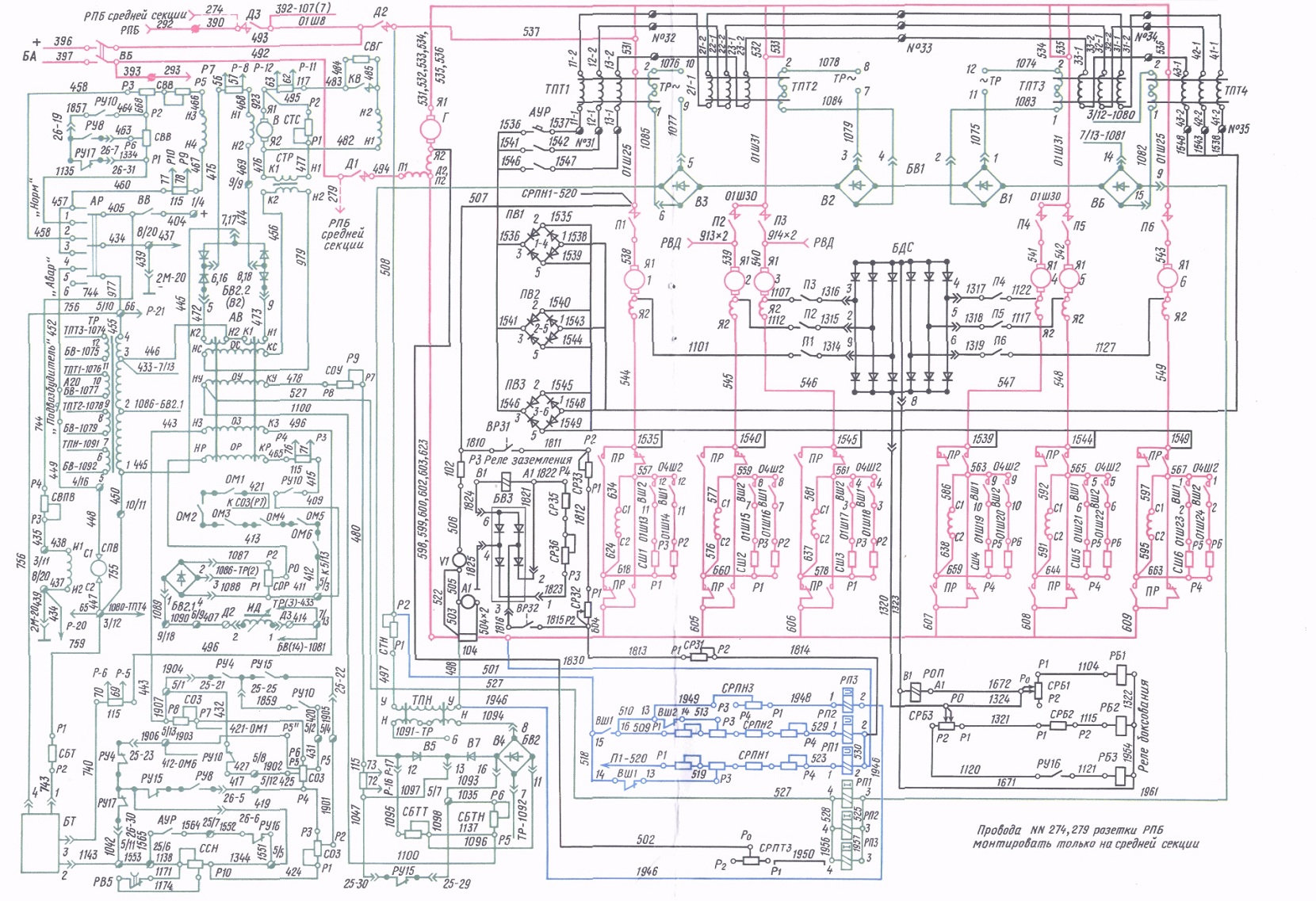

Схема пневматического тормозного обоснования тепловоза 2ТЭ10М. Тепловоз 2ТЭ10М имеет автоматический, вспомогательный (неавтоматический) и ручной тормоз. Отличительной особенностью пневматической системы тормоза тепловозов ТЭ10М является обеспечение автоматического торможения секций при их саморасцепе.

На каждой секции тепловоза  2ТЭ10М установлен компрессор (К) типа КТ-7, который нагнетает сжатый воздух в четыре последовательно соединенных главных резервуара, объемом по 250 л каждый. Главные резервуары (ГР) оборудованы спускными кранами для удаления конденсата. Между 3-м и 4-м ГР включена адсорбционная установка - система осушки сжатого воздуха (СОВ). При работающей СОВ разобщительный кран 1 открыт, а разобщительный кран 2 -закрыт. При выходе из строя системы осушки разобщительный кран 1 закрывают, а разобщительный кран 2 открывают.

На напорном трубопроводе между компрессором и ГР установлены два предохранительных клапана № Э-216 (КП1, КП2), отрегулированных на давление 9,5 кгс/см². Поступающий из ГР в питательную магистраль (ПМ) сжатый воздух очищается маслоотделителем (МО) № Э-120.

Работой компрессора управляет регулятор давления (РГД) № 3РД, установленный на отводе ПМ. РГД переводит компрессор в режим холостого хода при давлении в ГР 7,5 кгс/см² и производит обратный перевод компрессора в рабочий режим при давлении в ГР 9,0 кгс/см².

Пневматическая схема тепловоза обеспечивает синхронизацию работы компрессоров, для чего она снабжена магистралью блокировки компрессоров (МБК).

Из питательной магистрали через обратный клапан № Э-155 (КО1) сжатый воздух поступает в питательный резервуар (ПР) объемом 250 л, из которого через разобщительные краны 3 и 4 и редукторы давления РЕД1 и РЕД2 № 348 подходит к двум реле давления (повторителям № 404) соответственно РД1 и РД2. Редукторы РЕД1 и РЕД2 понижают давление с 9,0 кгс/см² до 5,0 кгс/см². Воздух из ПМ через фильтр (Ф) № Э-114 подходит к электропневматическому клапану автостопа (ЭПК) № 150, а также через устройство блокировки тормозов (БТ) № 367м к поездному крану машиниста (КМ) № 395 и к крану вспомогательного локомотивного тормоза (КВТ) № 254. Кран вспомогательного локомотивного тормоза включен по независимой схеме.

Через ПКМ заряжается уравнительный резервуар (УР) объемом 20 л и тормозная магистраль (ТМ) тепловоза, по отводам которой сжатый воздух подходит к скоростемеру (СЛ) и к воздухораспределителю (ВР1) № 483, включенному на горный режим отпуска. Воздухораспределитель осуществляет зарядку запасного резервуара (ЗР) объемом 20 л из тормозной магистрали.

На тормозной магистрали установлен датчик-реле давления (РДВ) типа РД-1-ОМ5-02, который осуществляет контроль величины давления в ТМ. При падении давления в ТМ ниже 2.7 – 3,2 кгс/см² контакты РДВ размыкаются и происходит сброс нагрузки дизеля.

Тормозная магистраль может сообщаться с питательной через обратный клапан (КО2) № Э-175 и разобщительный кран 5 (кран холодного резерва). При движении тепловоза с составом или при следовании резвом разобщительный кран 5 закрыт.

При торможении КВТ воздух из ПМ через устройство блокировки тормозов БТ поступает в магистраль вспомогательного тормоза (МВТ) и далее через дроссель Др1 и переключательный клапан № 3ПК в управляющие камеры реле давления РД1 и РД2, которые, сработав на торможение, наполняют тормозные цилиндры ТЦ1, ТЦ2 обеих тележек из питательного резервуара ПР. Каждая тележка тепловоза имеет по шесть тормозных цилиндров № 553 диаметром 8". При постановке КВТ в поездное положение управляющие камеры РД1 и РД2 сообщаются с атмосферой через кран вспомогательного локомотивного тормоза, при этом воздух из ТЦ обеих тележек выходит в атмосферу через реле давления. Происходит отпуск тормоза.

При снижении давления в ТМ поездным краном машиниста срабатывает на торможение ВР1, который пропускает сжатый воздух из ЗР к переключательному клапану № 3ПК и далее в управляющие камеры реле давления РД1 и РД2. Повторители РД1 и РД2, сработав на торможение, наполняют тормозные цилиндры ТЦ1, ТЦ2 обеих тележек из питательного резервуара ПР. Отпуск тормоза производится постановкой ручки КМ в отпускное пли поездное положение. При этом повышается давление в ТМ и воздухораспределитель срабатывает на отпуск, сообщая управляющие камеры РД1 и РД2 с атмосферой. Воздух из ТЦ обеих тележек выходит в атмосферу через реле давления.

На магистралях ТЦ обеих тележек расположены датчики-реле давления (сигнализаторы отпуска тормозов - СОТ1 и СОТ2) типа Д250Б, которые при давлении в ТЦ более 0,4 кгс/см² замыкают свои контакты и на пульте управления загорается сигнальная лампа.

При необходимости отпуск автоматического тормоза может быть произведен кнопкой на пульте управления с помощью специального отпускного устройства, связанного с ВР1. Это устройство включает воздухораспределитель ВР2, соединенный через дроссель Др2 с рабочей камерой воздухораспределителя № 483 (ВР1) и электропневматический вентиль (ЭПВ) типа ВВ-32. При нажатии кнопки отпуска электропневматический вентиль начинает пропускать сжатый воздух из пневматической цепи управления к ВР2, который, в свою очередь, открывает клапан для выпуска в атмосферу (на ряде локомотивов - в тормозную магистраль) воздуха из рабочей камеры ВР1. Вследствие этого воздухораспределитель № 483 срабатывает на отпуск и выпускает в атмосферу сжатый воздух из управляющих камер РД1 и РД2. Далее процесс отпуска протекает аналогично описанному выше.

Торможение секций при их саморасцепе или при разъединении соединительных рукавов между секциями обеспечивается срабатыванием на торможение ВР1 при падении давления в ТМ и дальнейшим наполнением ТЦ из питательного резервуара ПР через реле давления РД1, РД2. Воздух из питательного резервуара при этом не может выйти в атмосферу, благодаря наличию обратного клапана КО1.

Для вождения соединенных поездов тепловоз оборудован устройством пневматической синхронизации работы кранов машиниста. Это устройство включает в себя разобщительные краны 6 и 7 и отвод от ПМ с установленным на нем стоп-краном 8, который соединен с УР штуцером.

При управлении тормозами соединенного поезда по системе синхронизации на локомотиве в середине состава концевой рукав 10 питательной магистрали соединяют с тормозной магистралью хвостового вагона и открывают концевые краны. Разобщительный кран 6 перекрывают, кран 7 открывают, ручку крана машиниста КМ переводят в IV положение и закрепляют специальной скобой для исключения перемещения ее в положения I, II и III. Ручку крана 8 устанавливают в положение синхронизации. Таким образом, уравнительный резервуар УР сообщается с атмосферой, а полость над уравнительным поршнем крана машиниста КМ с тормозной магистралью хвостового вагона первого поезда.

Для следования тепловоза в холодном состоянии необходимо в обеих кабинах установить ручки КМ в положение экстренного торможения, а ручки КВТ в крайнее тормозное (VI) положение, выключить устройство блокировки тормозов БТ, установить комбинированный кран 9 в положение двойной тяги и перекрыть разобщительные краны на ЭПК. На каждой секции установить ВР1 на средний режим торможения и равнинный режим отпуска и открыть кран холодного резерва 5. Скоростемеры и пневматические цепи вспомогательных аппаратов должны быть отключены от источников сжатого воздуха соответствующими разобщительными кранами, концевые краны питательной магистрали закрыты, а соединительные рукава ПМ сняты.

После подготовки тепловоза к следованию в недействующем состоянии все ручки разобщительных кранов должны быть опломбированы.

Если тепловоз ТЭ10М выполнен в трехсекционном исполнении (тепловоз ЗТ310М), то тормозное оборудование средней секции несколько отличается от оборудования крайних секций. На средней секции отсутствуют кран машиниста с уравнительным резервуаром, устройство блокировки тормозов, устройство синхронизации работы кранов машиниста, электропневматический клапан автостопа.
