СОДЕРЖАНИЕ





стр.

Введение .................................................................. 4

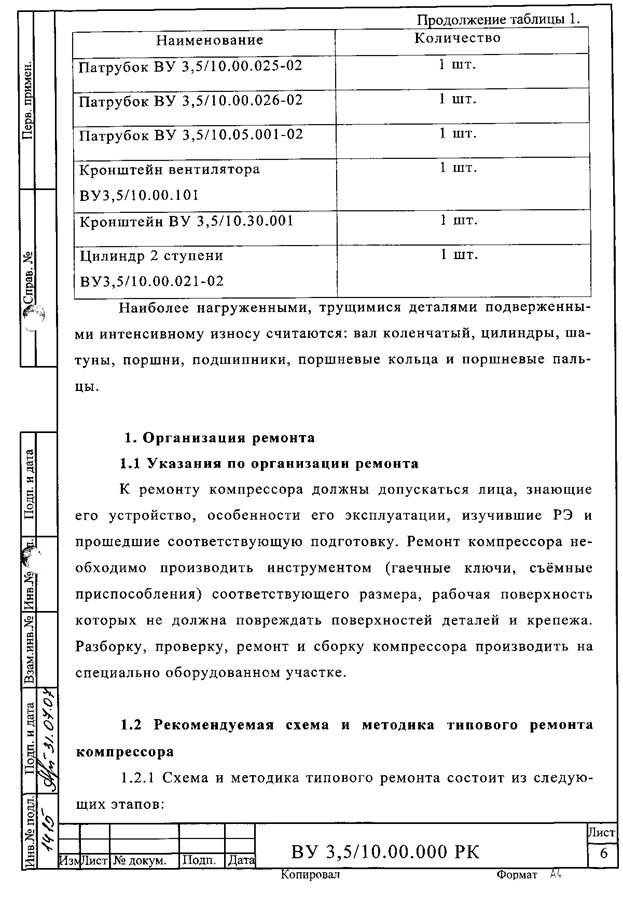

1. Организация ремонта ..................................................6

1.1 Указания по организации ремонта...................................6

1.2 Рекомендуемая схема и методика типового ремонта

компрессора ..............................................................6

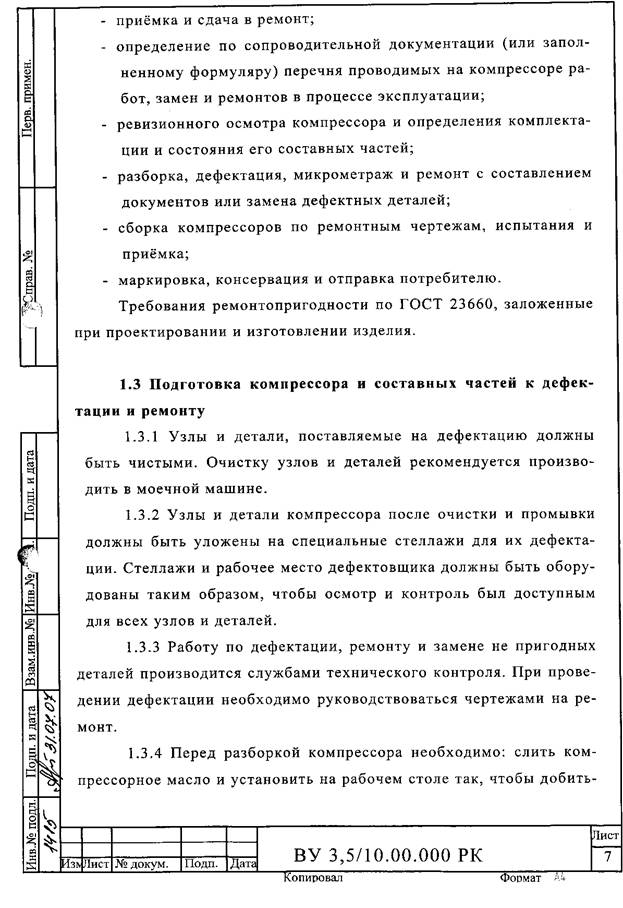

1.3 Подготовка компрессора и составных частей к дефектации

и ремонту.................................................................................7

1.4 Разборка компрессора на составные части.........................8

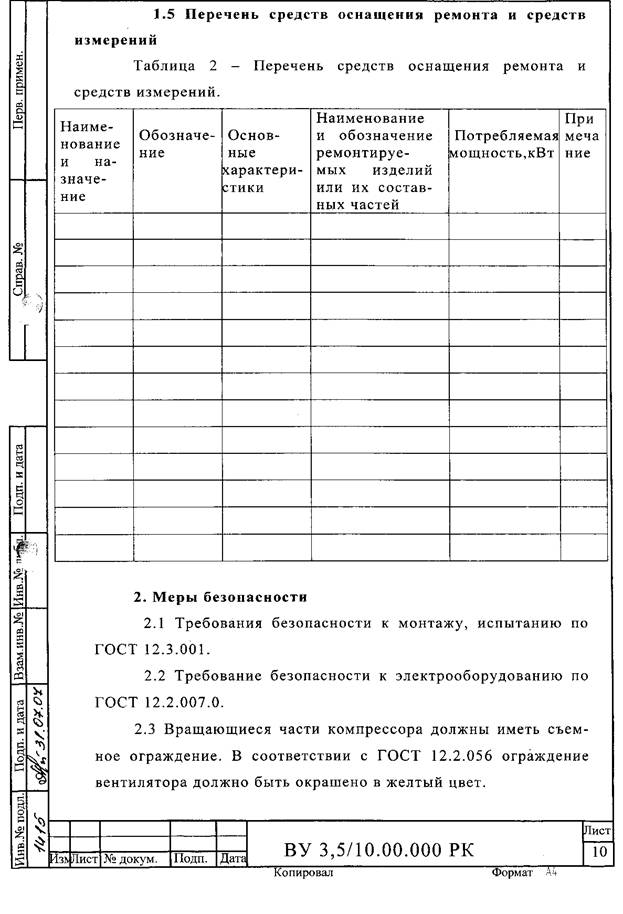

1.5 Перечень средств оснащения ремонта и средств

измерений.....................................................................10

2. Меры безопасности........................................................10

3. Требования на ремонт...................................................11

3.1 Требования к отправляемым в ремонт компрессорам..........11

3.2 Требования к отремонтированным компрессорам...............11

3.3 Требования ремонтной технологичности..........................12

3.4 Требования к приёмке в ремонт и хранению

ремонтного фонда.........................................................12

3.5 Требования к демонтажу с объекта и последующей

разборке компрессора...................................................14

3.6 Требования на дефектацию...........................................14

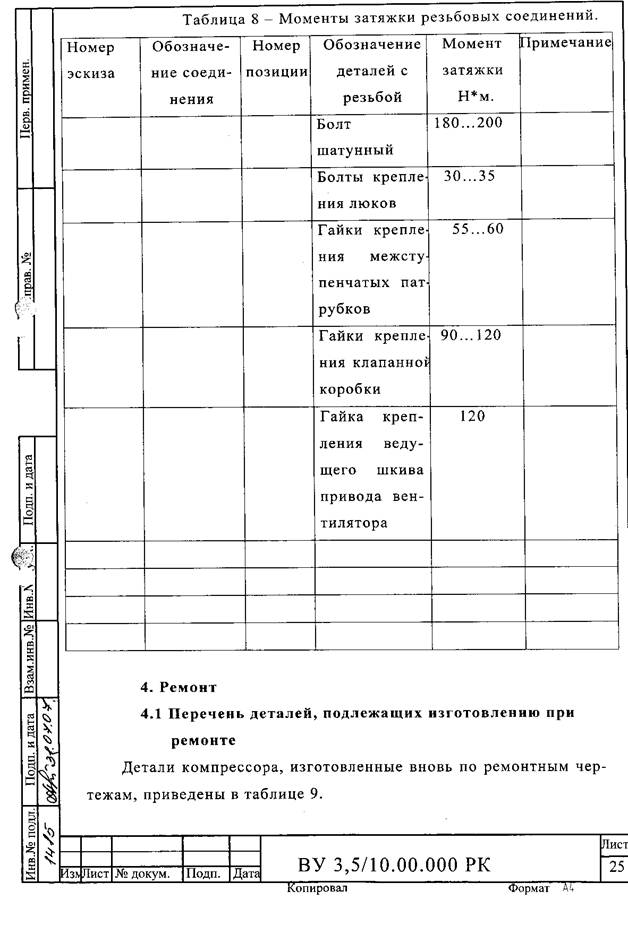

4. Ремонт........................................................................25

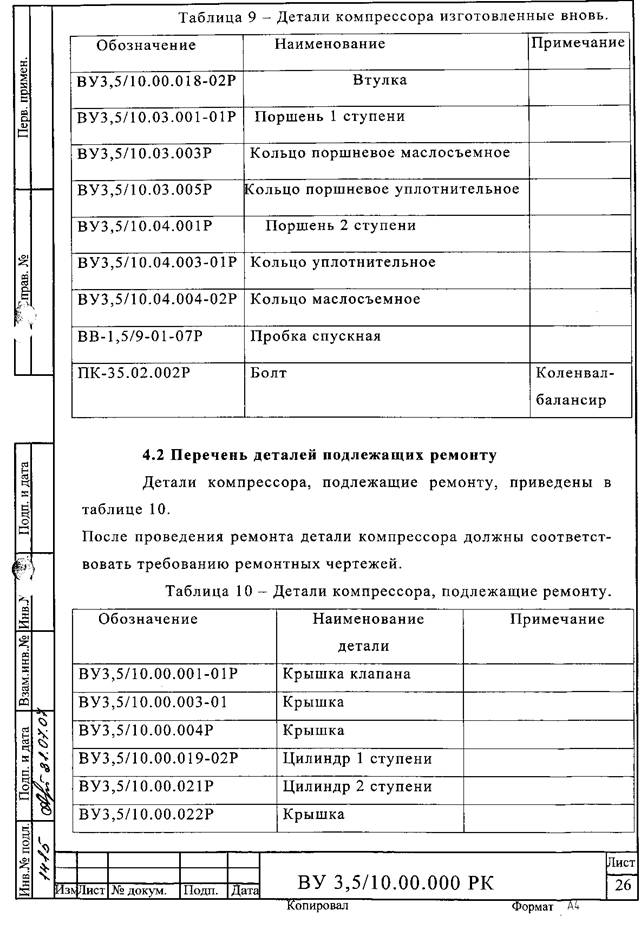

4.1 Перечень деталей, подлежащих изготовлению

при ремонте................................................................25

4.2 Перечень деталей подлежащих ремонту..........................26

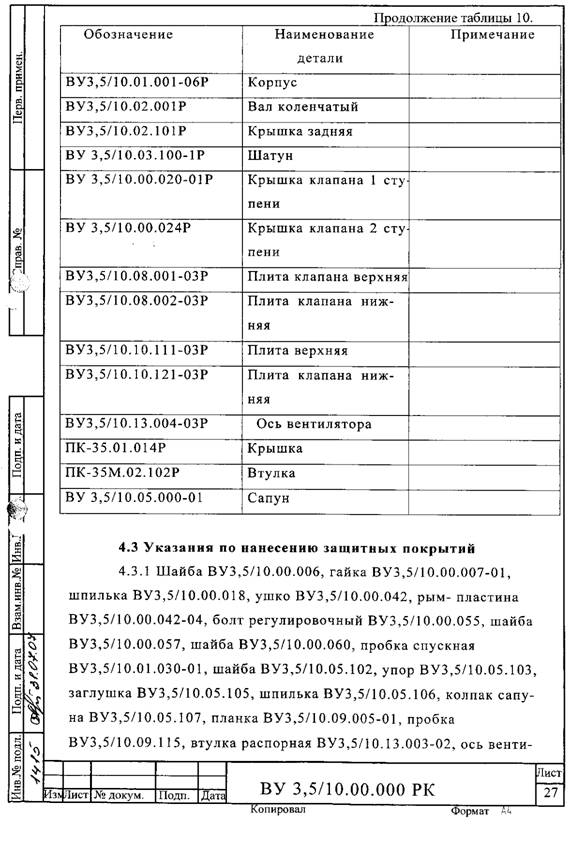

4.3 Указания по нанесению защитных покрытий...................27

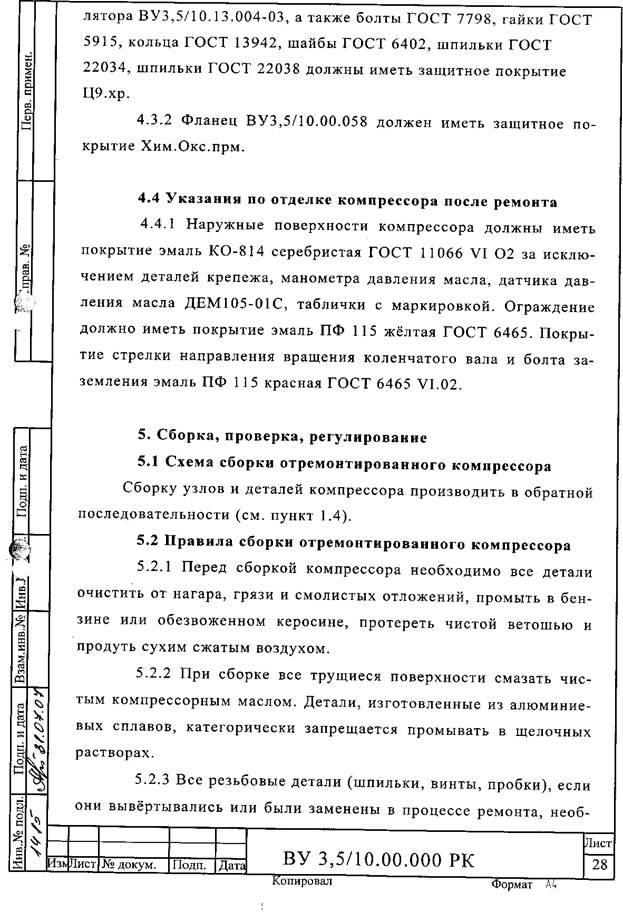

4.4 Указания по отделке компрессора после ремонта.............28





5. Сборка, проверка, регулирование..................................28

5.1 Схема сборки отремонтированного компрессора...............28

5.2 Правила сборки отремонтированного компрессора............28

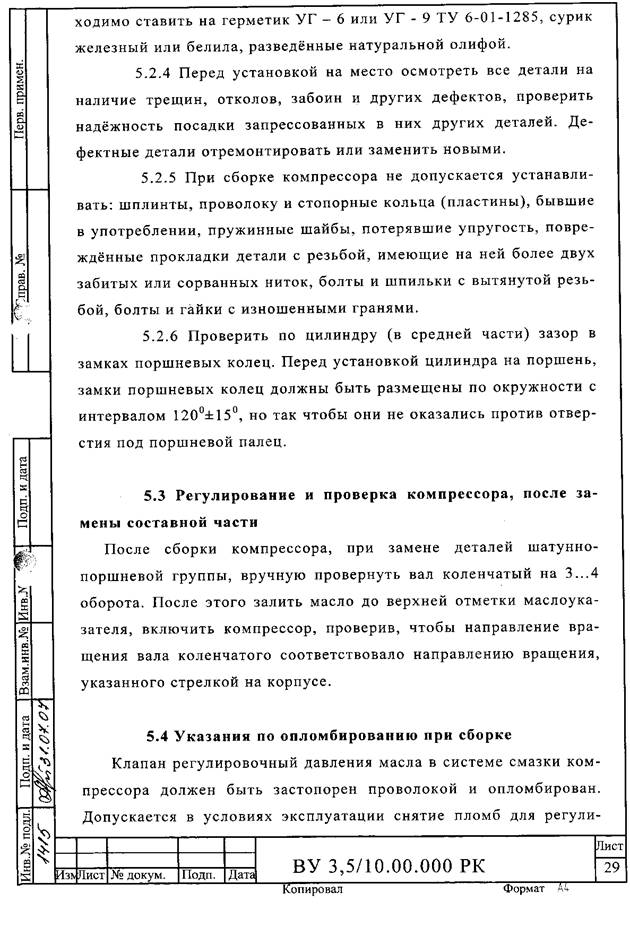

5.3 Регулирование и проверка компрессора, после

замены составной части.................................................29

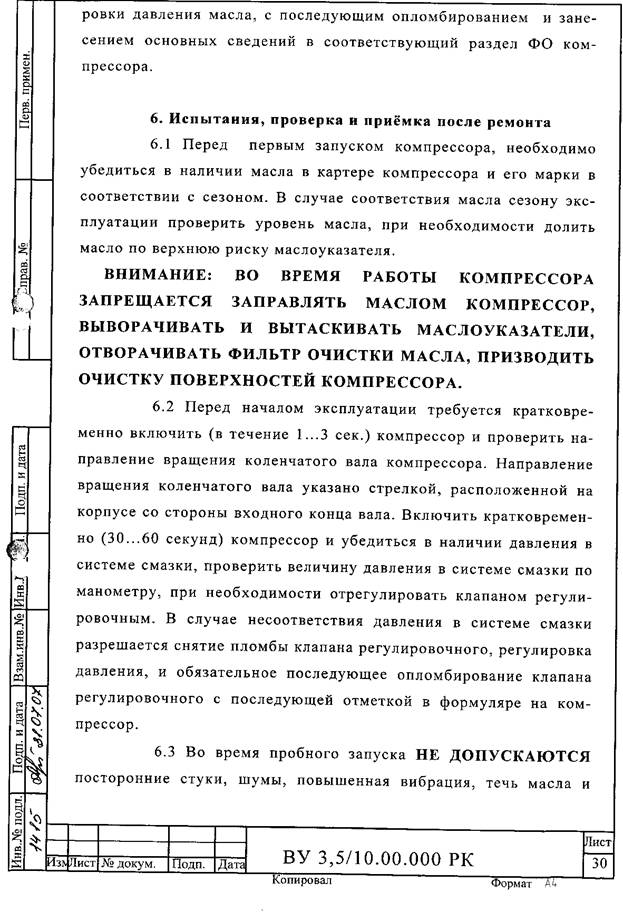

6. Испытания, проверка и приёмка после ремонта..............30

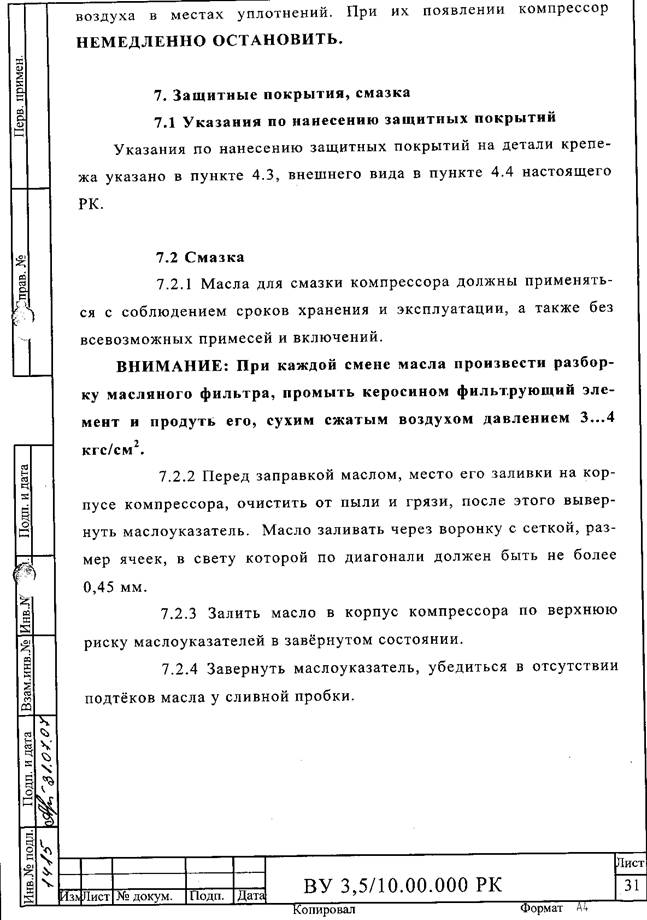

7. Защитные покрытия, смазка.........................................31

7.1 Указания по нанесению защитных покрытий....................31

7.2 Смазка.......................................................................31

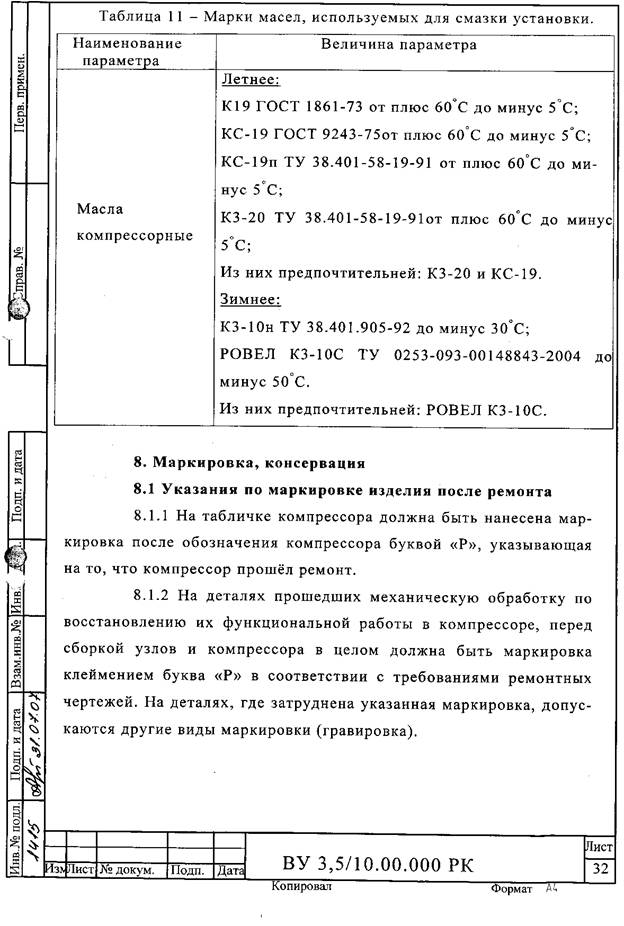

8. Маркировка, консервация............................................32

8.1 Указания но маркировке компрессора после ремонта........32

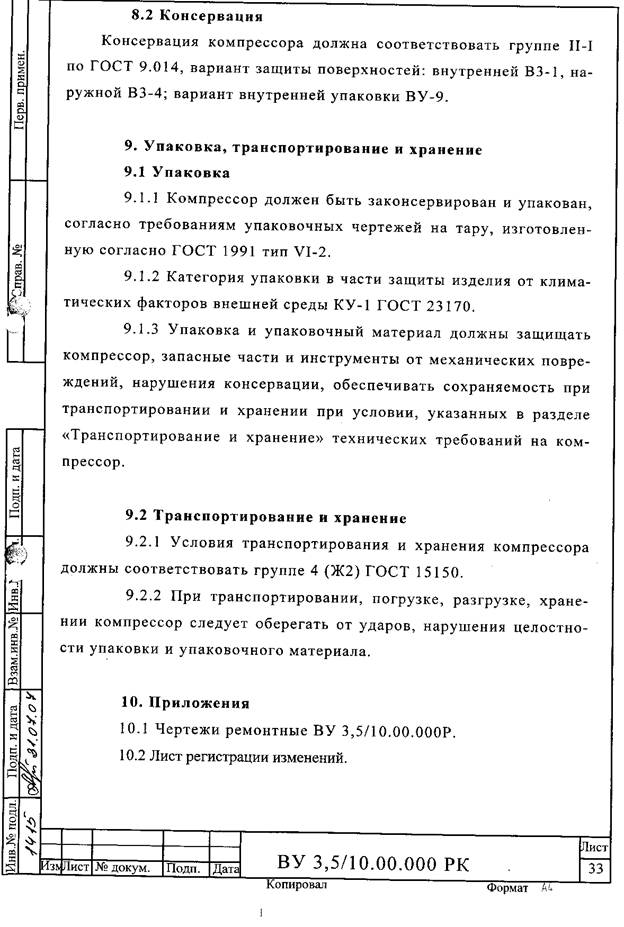

8.2 Консервация...............................................................33

9. Упаковка, транспортирование и хранение.....................33

9.1 Упаковка.....................................................................33

9.2 Транспортирование и хранение......................................33

10. Приложения...............................................................33















































































































































































- транспортирования и хранения;

- требованиям настоящего руководства по капитальному ремонту.

3.3 Требования ремонтной технологичности

3.3.1 Повышение технологичности изделий при техническом обслуживании и ремонте достигнуто:



- повышением контролепригодности, доступности, легкосъём-ности, взаимозаменяемости, монтажепригодности и восстанавливаемости изделий, унификации и стандартизации сборочных единиц и деталей.

- ограничением числа и номенклатуры материалов, инструмента, вспомогательного оборудования и приспособлений, необходимых для технического обслуживания и ремонта.

3.4 Требования к приемке в ремонт и хранению ремонтного фонда

3.4.1 Указания по транспортированию ремонтного фонда к месту расположения ремонтного органа

3.4.1.1 Компрессор должен перевозиться в транспортной таре в крытых вагонах или контейнерах, в соответствии с правилами перевозок грузов, действующих на соответствующем виде транспорта. Допускается также транспортировать автомобильным транспортом в крытых фургонах, в транспортной таре завода - изготовителя.

3.4.1.2 Запрещается транспортирование компрессора, как в упаковке, так и без неё на открытых вагонных платформах, открытых кузовах автомобильного транспорта.

3.4.1.3 Упаковка с компрессором должна быть надёжно закреплена при транспортировании, позволяя исключить её свободное перемещение внутри транспортного средства и разруше-

ние в результате возможных ударов при падении и перемещении.

3.4.1.4 Укрытие компрессоров должно надёжно защищать от падения осадков в виде дождя, снега.

3.4.1.5 Компрессор в упаковке должен быть надежно закреплен.

3.4.2 Условия приёмки компрессора в ремонт

3.4.2.1 Компрессор должен соответствовать комплектации согласно рабочим чертежам.

3.4.2.2 Иметь нормальный внешний вид, целостность деталей и наличие сопроводительной документации.

3.4.3 Указания по транспортированию при ремонте компрессора и составных частей по территории ремонтного органа

Транспортирование изделия и составных частей по территории ремонтного предприятия производить транспортом, имеющимся для данной работы (целей) на предприятии, с обеспечением соблюдения правил перевозки на предприятии.

3.4.4 Указания о порядке, условиях и местах хранения ремонтного фонда

3.4.4.1 Хранение ремонтного фонда должно осуществляться в закрытых помещениях исключающих попадание влаги, соли, кислот и других агрессивных сред, вызывающих разрушения наружного покрытия, разрушения деталей, узлов или компрессора в целом.

3.4.4.2 Запрещается хранение ремонтного фонда на открытых площадках.







3.5 Требования к демонтажу с объекта и последующей разборке компрессора

3.5.1 Демонтаж с локомотива, или другого транспортного средства, производить при помощи специальных средств демонтажа (подъёмники, электрокары и др.), в зависимости от транспортного средства на котором расположен компрессор имеющимся оборудованием для выполнения данных работ.

3.5.2 Подъем компрессора производить за проушины расположенные на клапанных коробках.

3.5.3 Категорически запрещается перемещение компрессора за другие детали и узлы.

3.5.4 Схема разборки изделия до степени, дающей возможность провести дефектацию деталей, приведена в пункте 1.4.

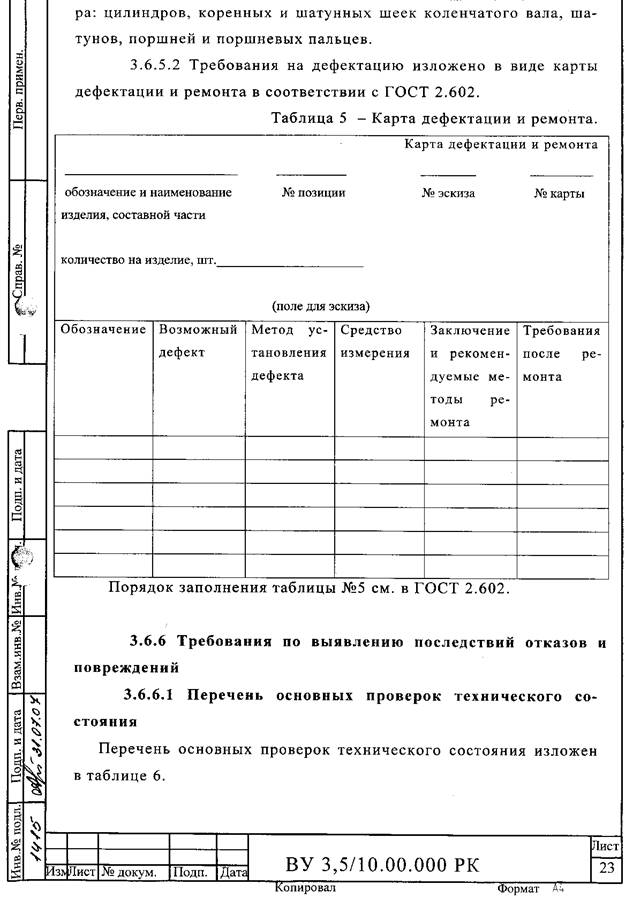

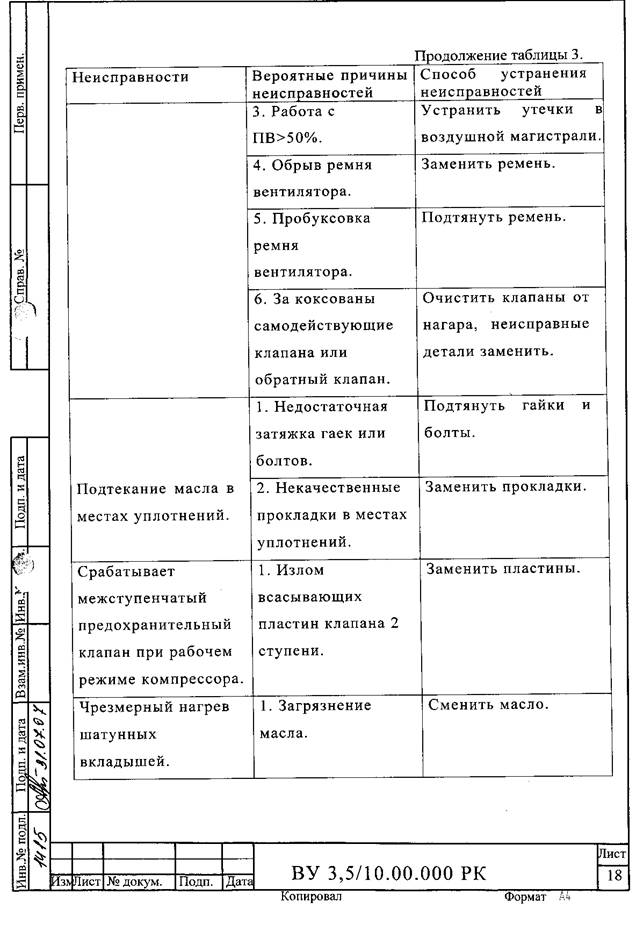

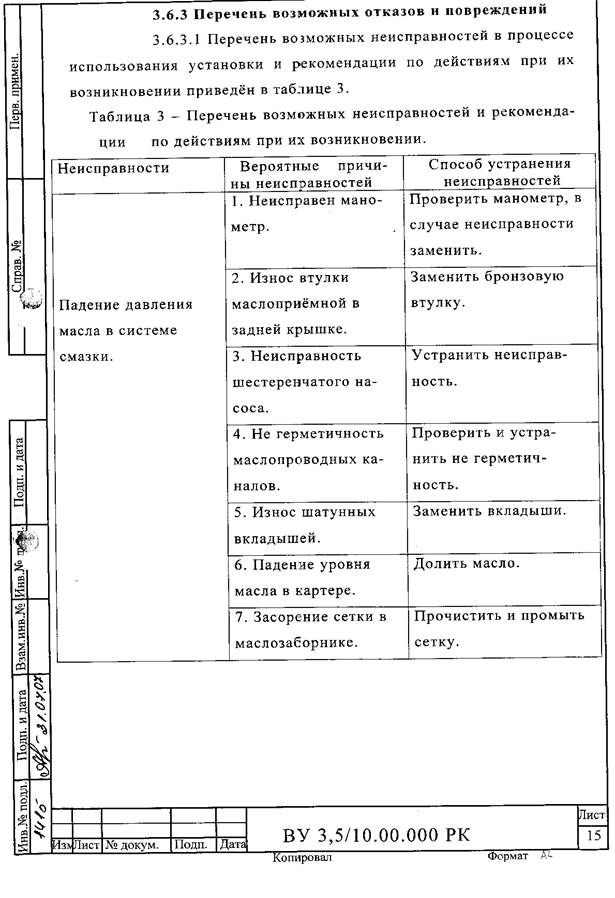

3.6 Требования на дефектацию

3.6.1 Требования на дефектацию компрессора в сборе

Дефектация компрессора в целом, состоит из выявления серьёзных, видимых поломок и разрушений, при которых его дальнейшая эксплуатация невозможна.

3.6.2 Дефектация сборочных единиц и деталей

Необходимость дефектации сборочных единиц в собранном или разобранном виде устанавливают по результатам технического осмотра компрессора в сборе. Дефектация сборочных единиц и деталей состоит из выявления серьёзных видимых поломок и разрушений, таких как разрушения корпуса, холодильника, вентилятора и других поломок, при которых дальнейшая эксплуатация компрессора невозможна.





































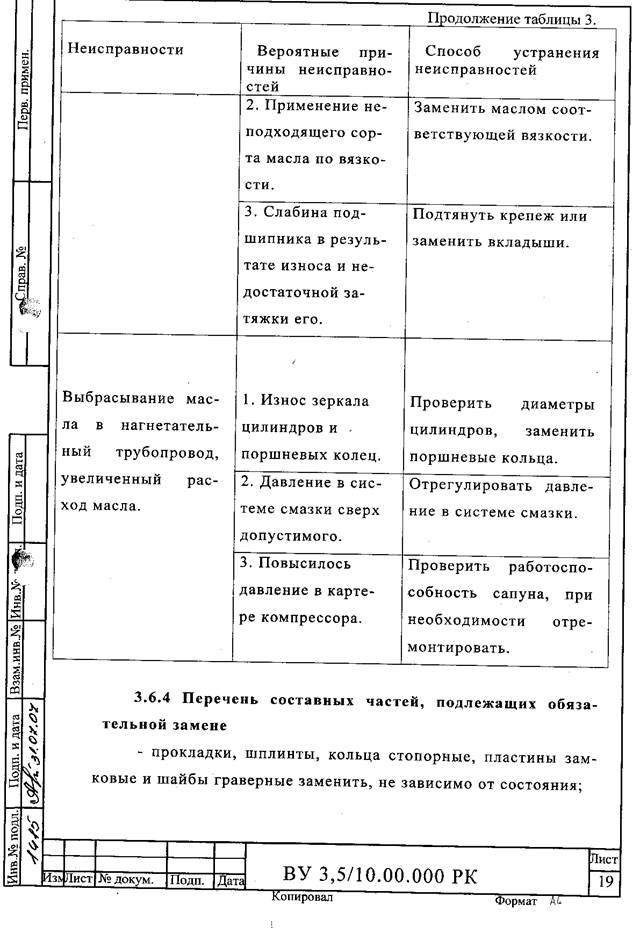

- болты, гайки заменить при смятии граней. Болты, гайки и шпильки, заменить при сорванной резьбе двух и более ниток;

- в шатунах произвести замену бронзовых втулок. Произвести замену вкладышей в зависимости от ремонтного размера;

- в сапуне заменить резиновые прокладки и пружину;

- подшипники заменить новыми;

- фильтрующий элемент воздушный вынуть;

- продуть фильтрующий элемент сухим сжатым воздухом;

- промыть фильтрующий элемент уайт-спиритом и продуть сжатым воздухом давлением не более 2 кгс/см2;

- пропитать фильтрующий элемент маслом компрессорным ГОСТ 1861 в кол. 200г.;

- детали и узлы, изготовленные потребителем при ремонте с отступлениями от чертежей по форме, размерам, марке материала, твёрдости и обнаруженные при дефектации, ремонту не подлежат и заменяются при сборке на новые.

- цилиндры, коробки клапанные - подлежат замене на новые в случае отколов более 5% общей длины рёбер, при наличии сквозных трещин любого размера и расположения;

- корпус компрессора подлежит замене в случаях: наличия несквозных трещин длиной более 30 мм., в количестве более трёх в том числе ранее заваренных, наличия трещин выходящих на обработанные поверхности, наличия сквозных трещин;

- вал коленчатый подлежит замене в случаях наличия трещин, забоин и следов глубокой коррозии;

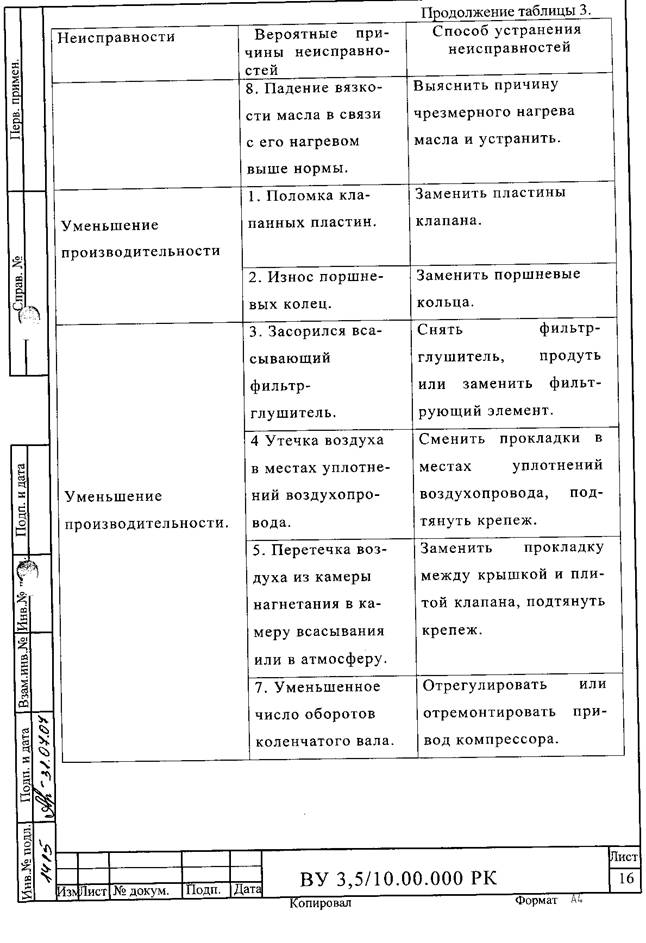

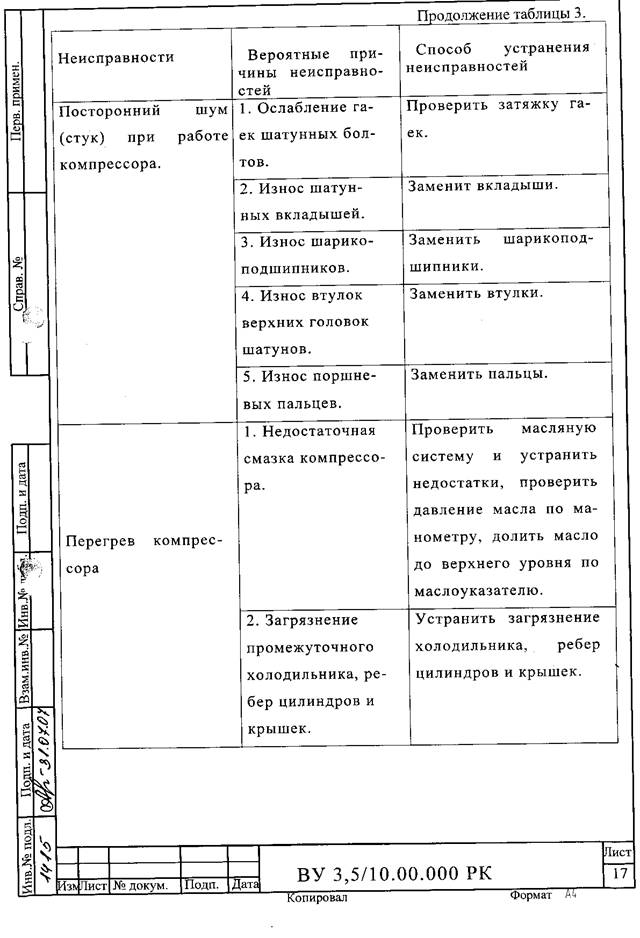

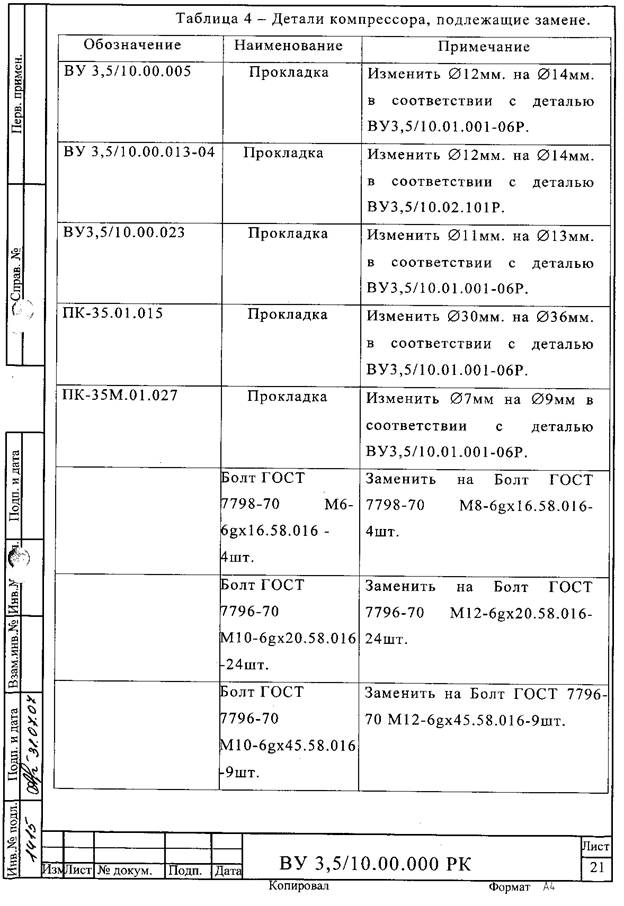

- детали компрессора, подлежащие замене в случае пере-нарезки резьбы на больший диаметр, приведены в таблице 4.
