Альбом технологических карт на ремонт деталей коренных подшипников коленчатого вала дизелей Д50 и 2Д50

В настоящей альбоме помещены технологические карты на текущий ремонт коренных подшипников коленчатого вала дизелей Д50 и 2Д50, разработанные на основании опыта ремонта тепловозов ТЭ1, TЭM-I и ТЭ2 в депо Гудермес Северо-Кавказской жел.дор. и депо Дихоборы Московской жел .дор., а также Пензенского дизелестроительного и Астраханского тепловозоремонтного заводов.

При разработке карт учтены требования инструктивных указаний дизелестроительного завода и правил текущего ремонта тепловозов.

Издание технологических карт предназначена для введения в депо рациональных методов ремонта тепловозов.

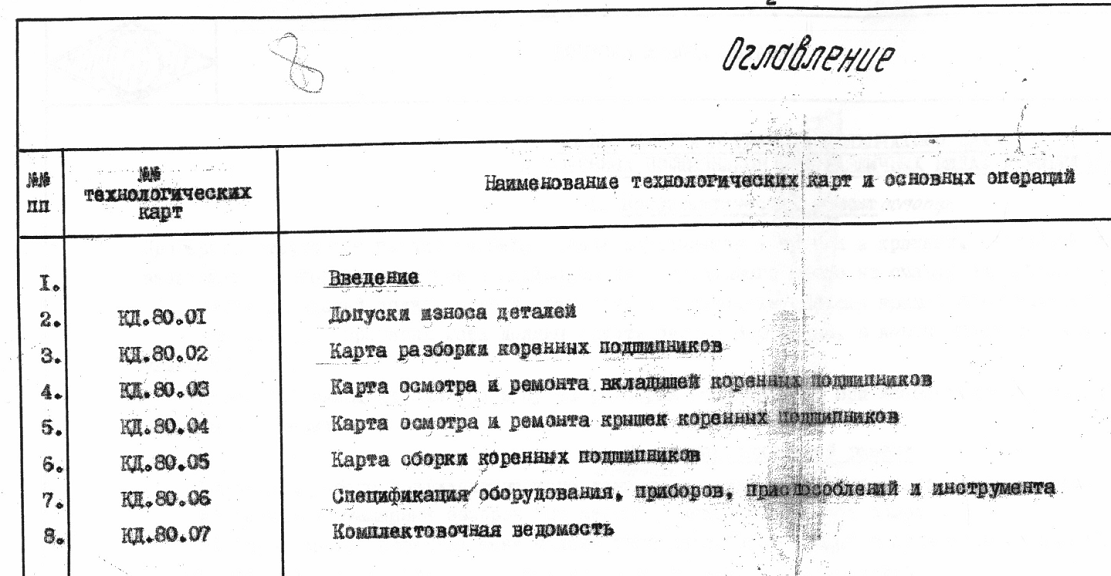

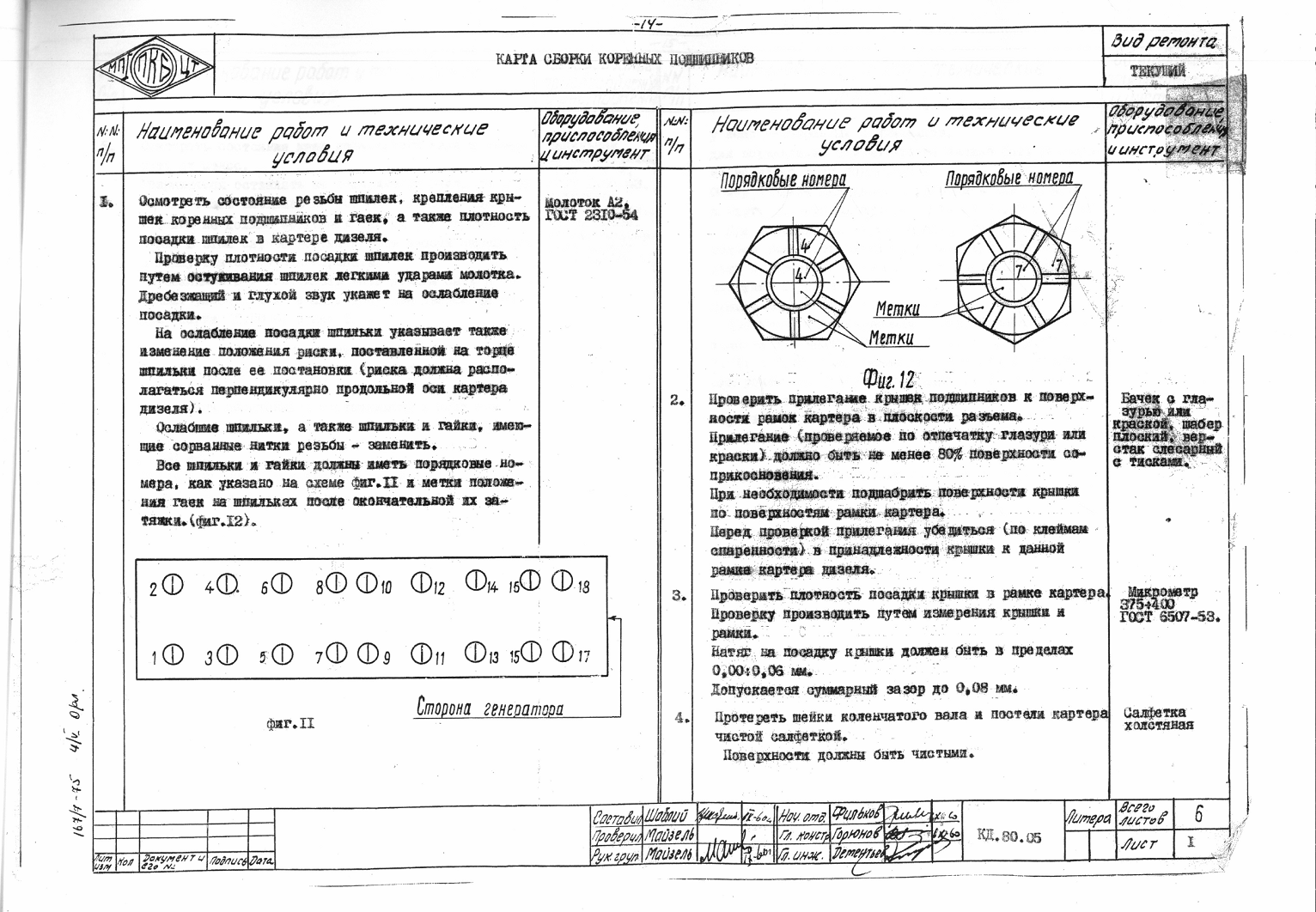

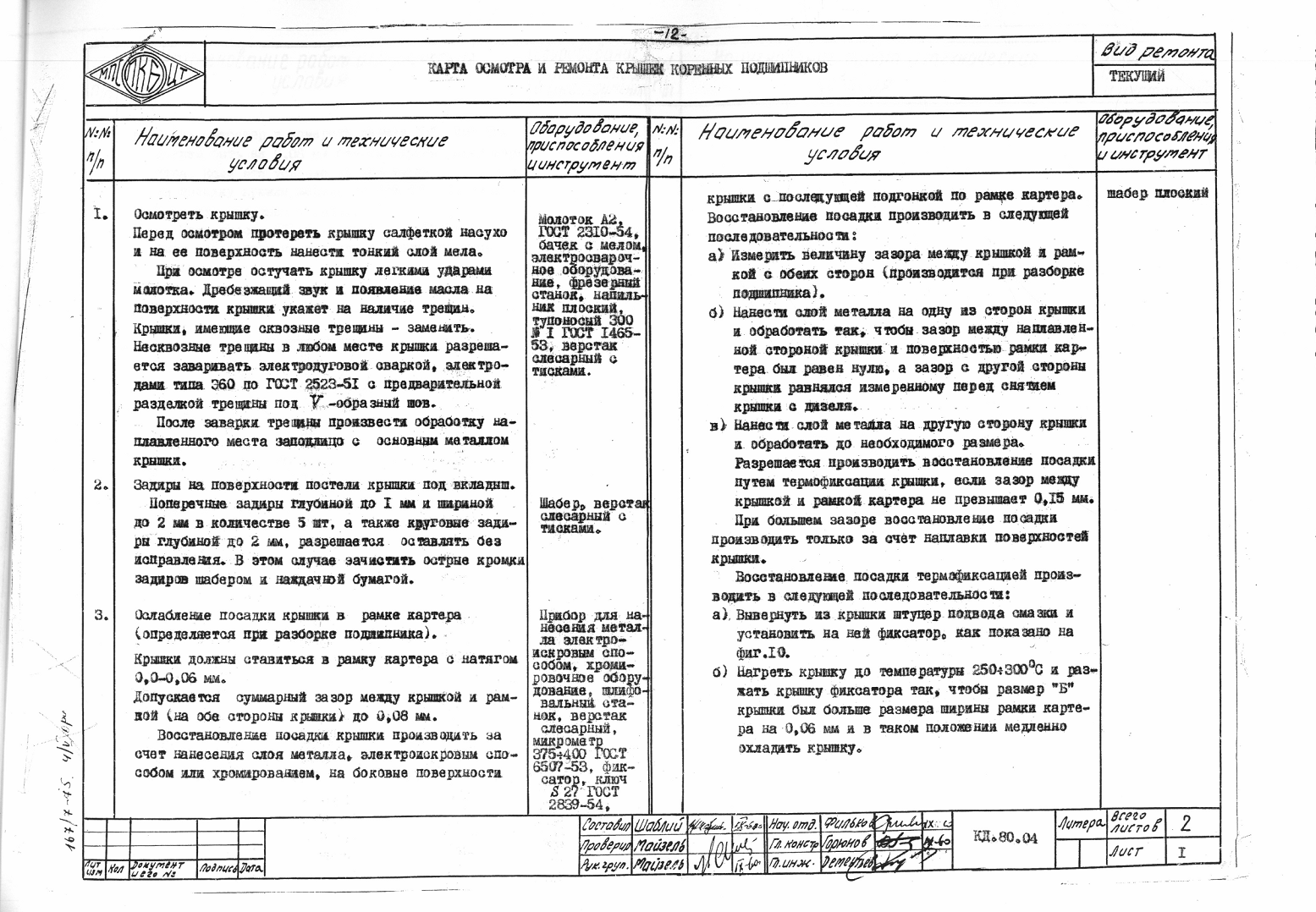

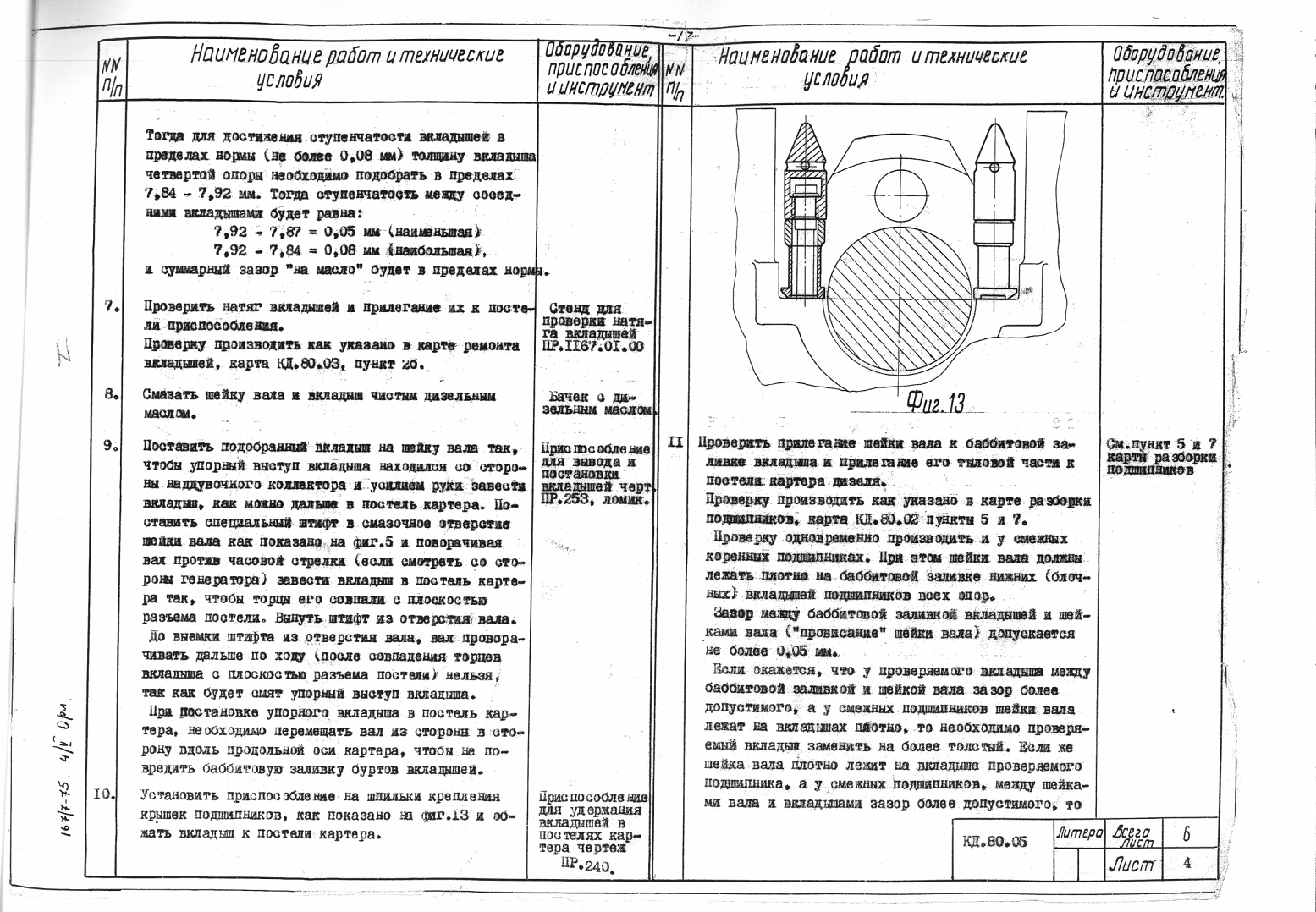

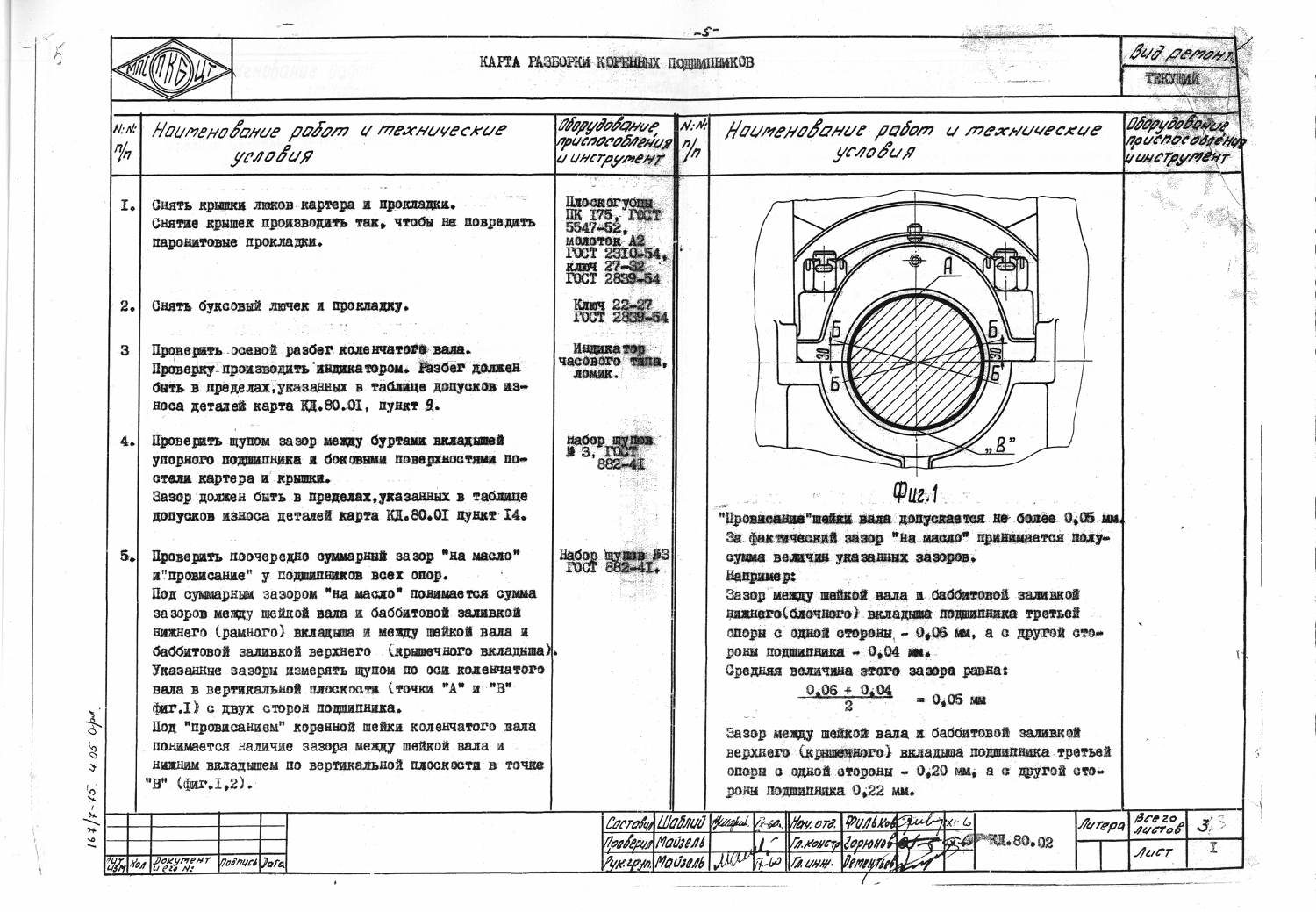

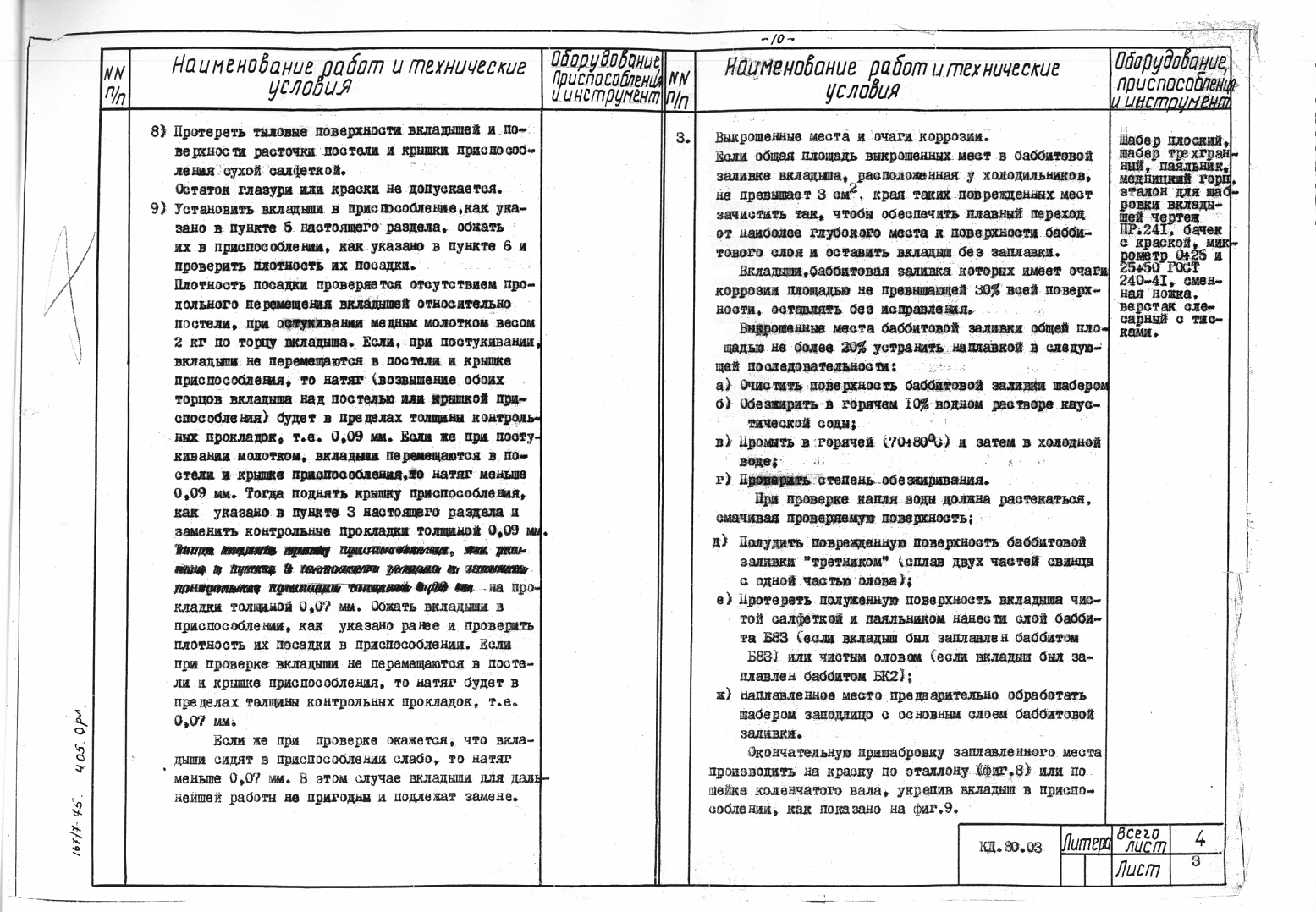

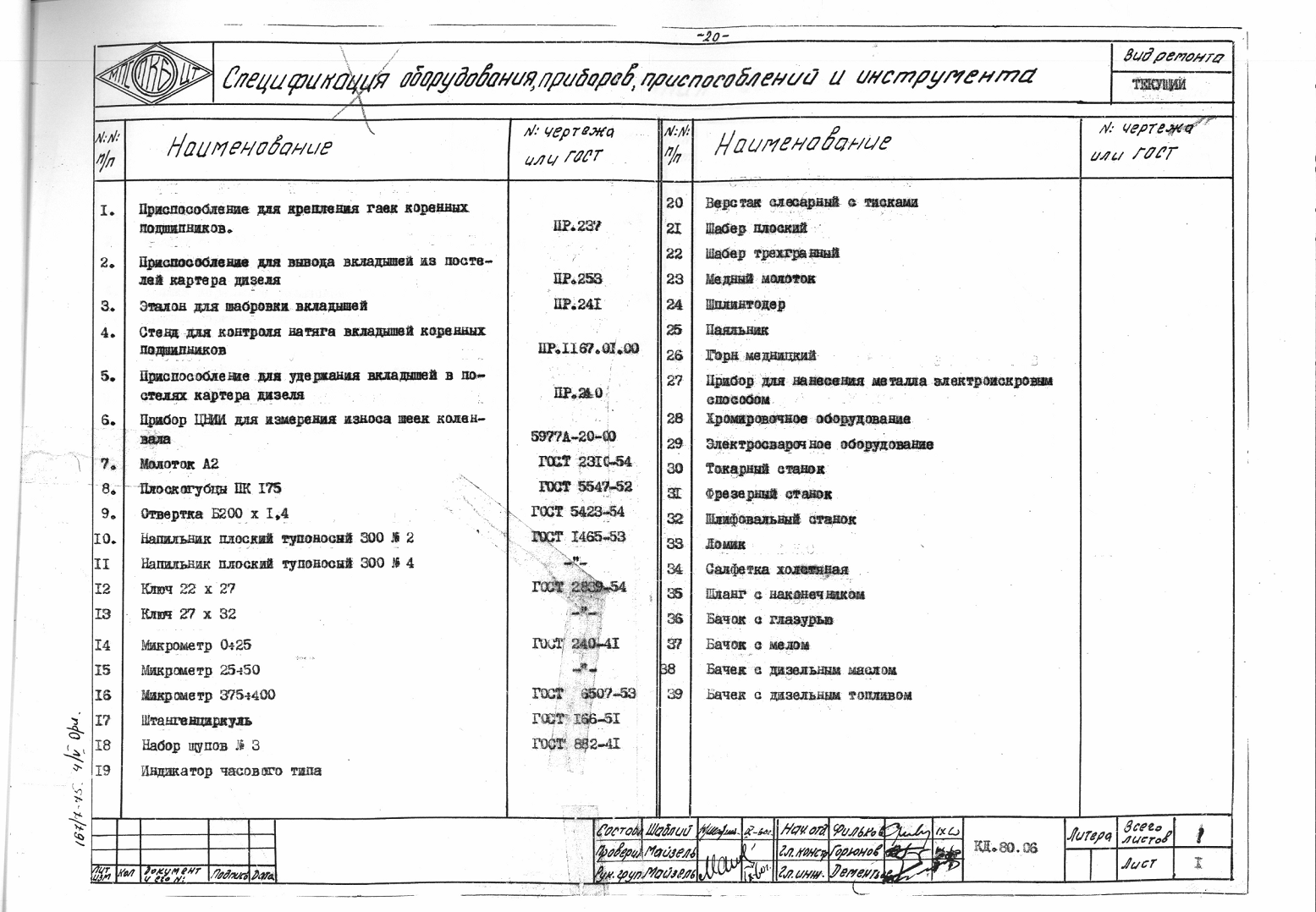

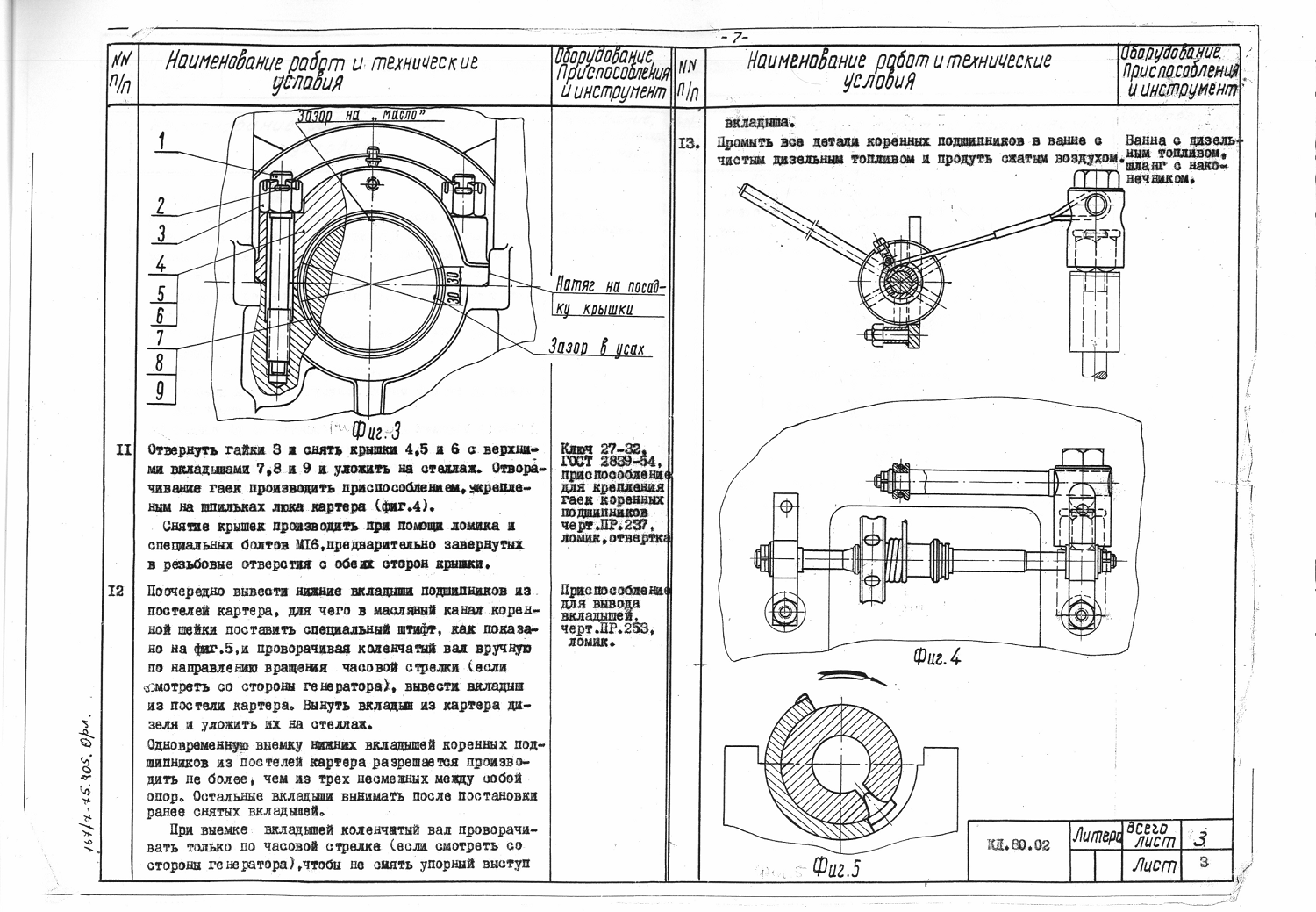

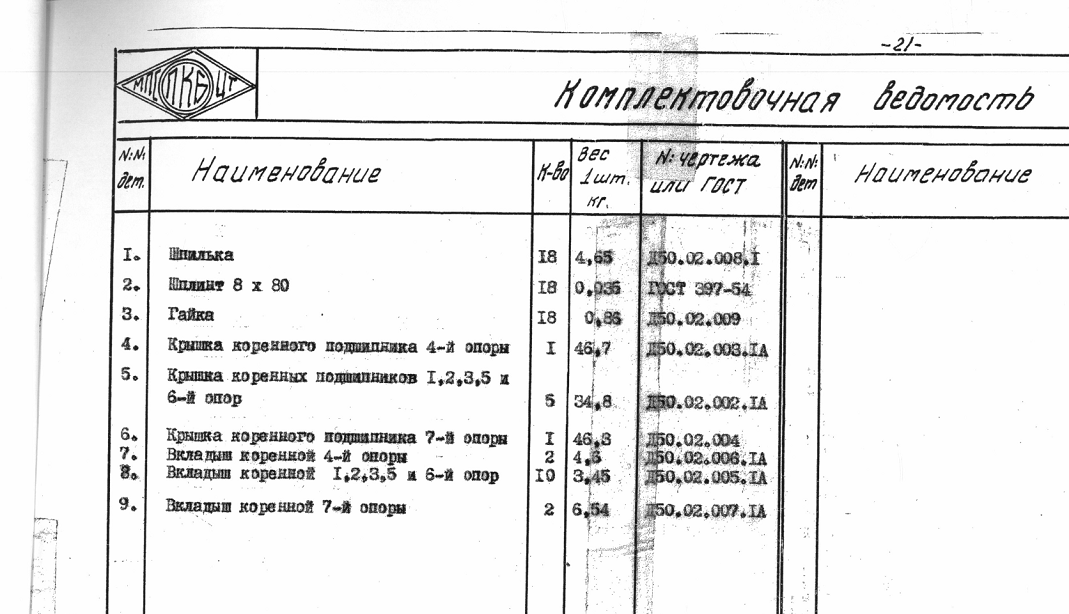

В альбоме технологических карт указан порядок разборки» ремонта деталей и сборки коренных подшипников коленчатого вала» а также помещены: перечень инструмента и приспособлений, применяемых при ремонте коренных подшипников и комплектовочная ведомость» в которой указаны номера чертежей и ГОСТЫ деталей, входящие в данный узел. Чертежи приспособлений и контрольно-измерительного инструмента для ремонта коренных подшипников коленчатого вала помещены в альбоме чертежей.



///////////////////////////////////////
