«Магазин» рабочий проект системы охранно-пожарной сигнализации. Спецификация оборудования 011-2006-ОПС

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ

ОСНОВНОГО КОМПЛЕКТА

dzȐșȚ

ǵȈȐȔȍȕȖȊȈȕȐȍ

ǷȘȐȔȍȟȈȕȐȍ

1

Общие данные

2

Общие данные

3

Общие данные

4

Общие данные

5

Общие данные

6

Общие данные

7

Общие данные

8

Общие данные. Расчет емкости аккумулятора.

Чертежи основного комплекта

1

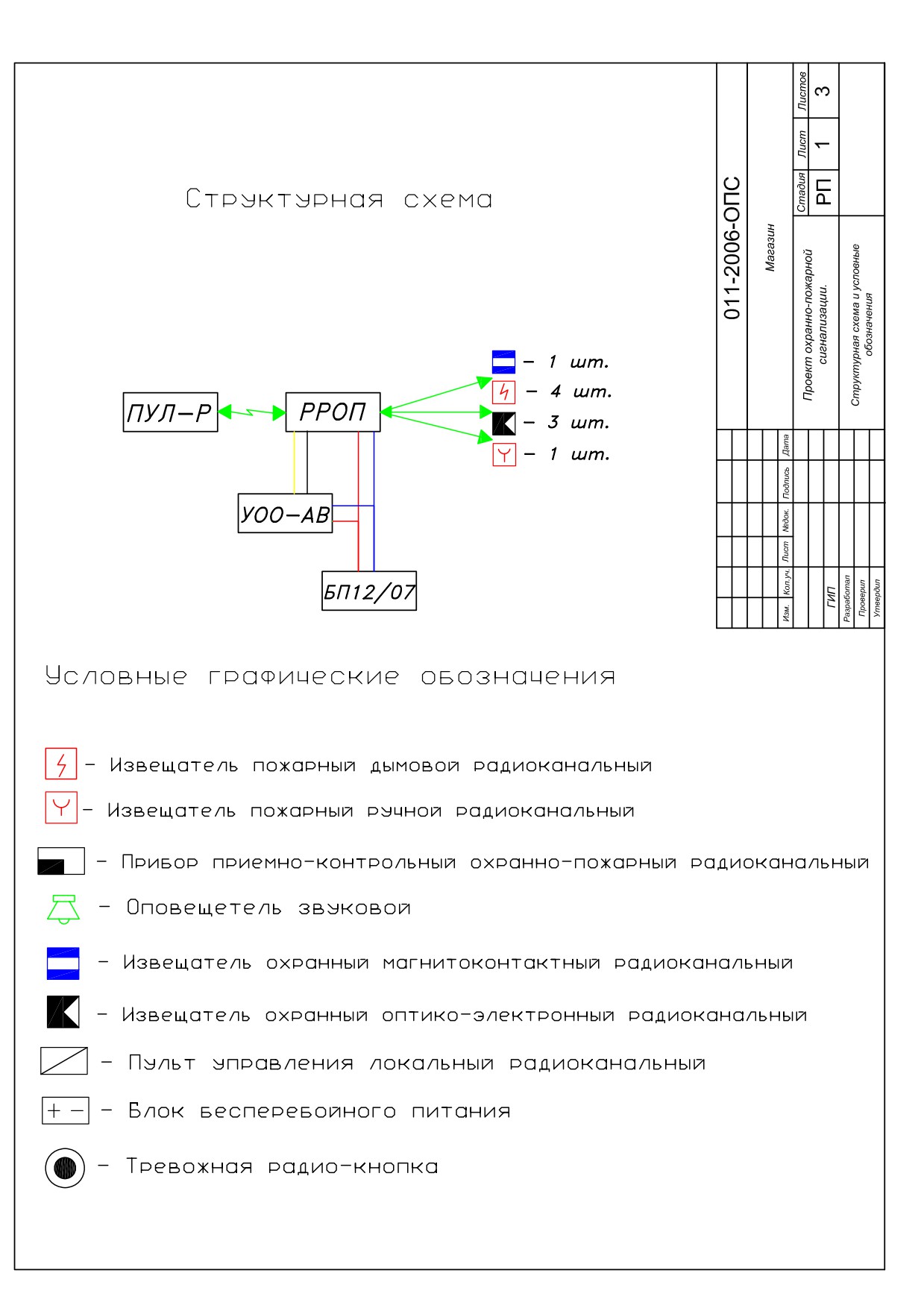

Структурная схема и условные обозначения

2

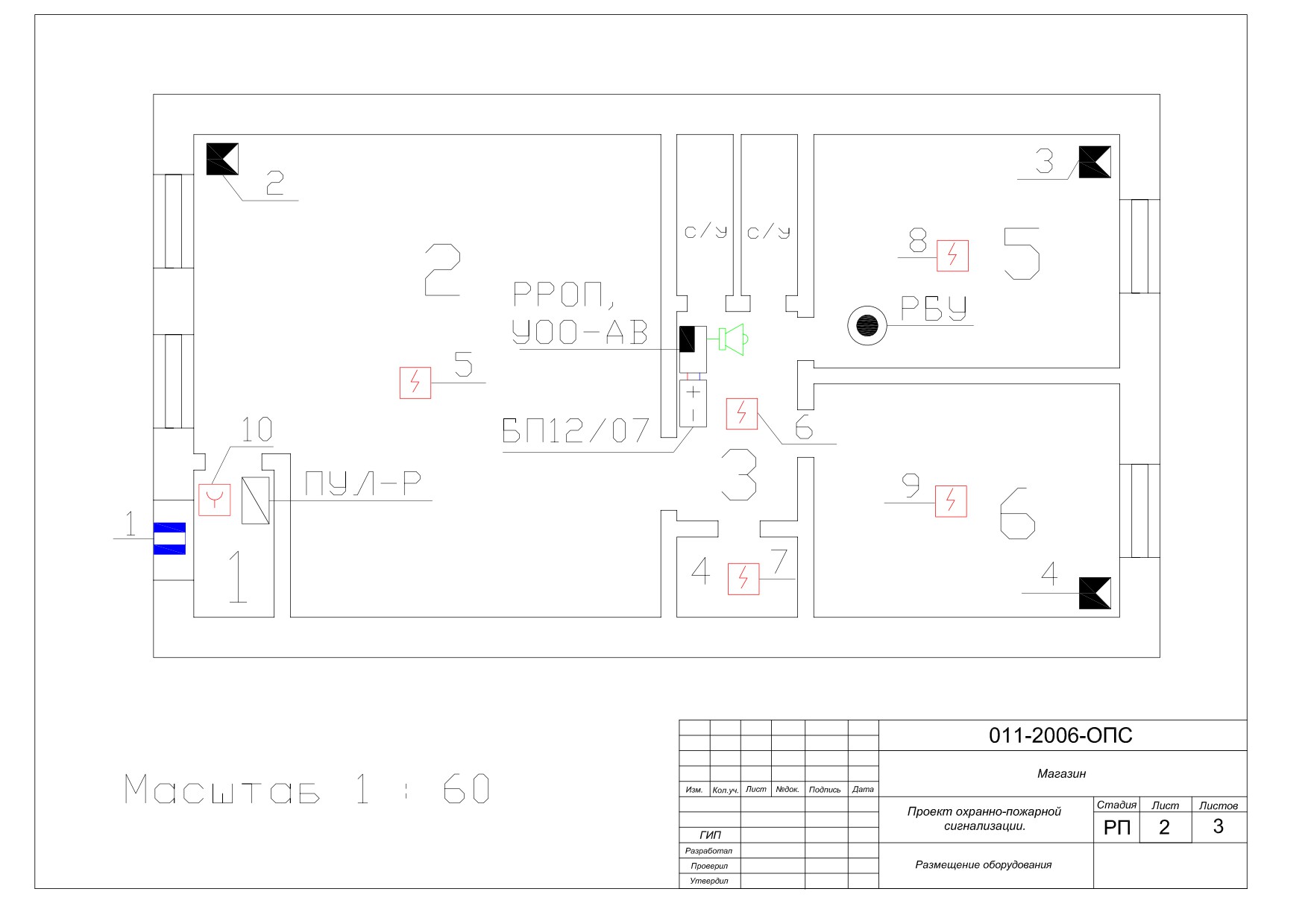

Схема размещения оборудования

3

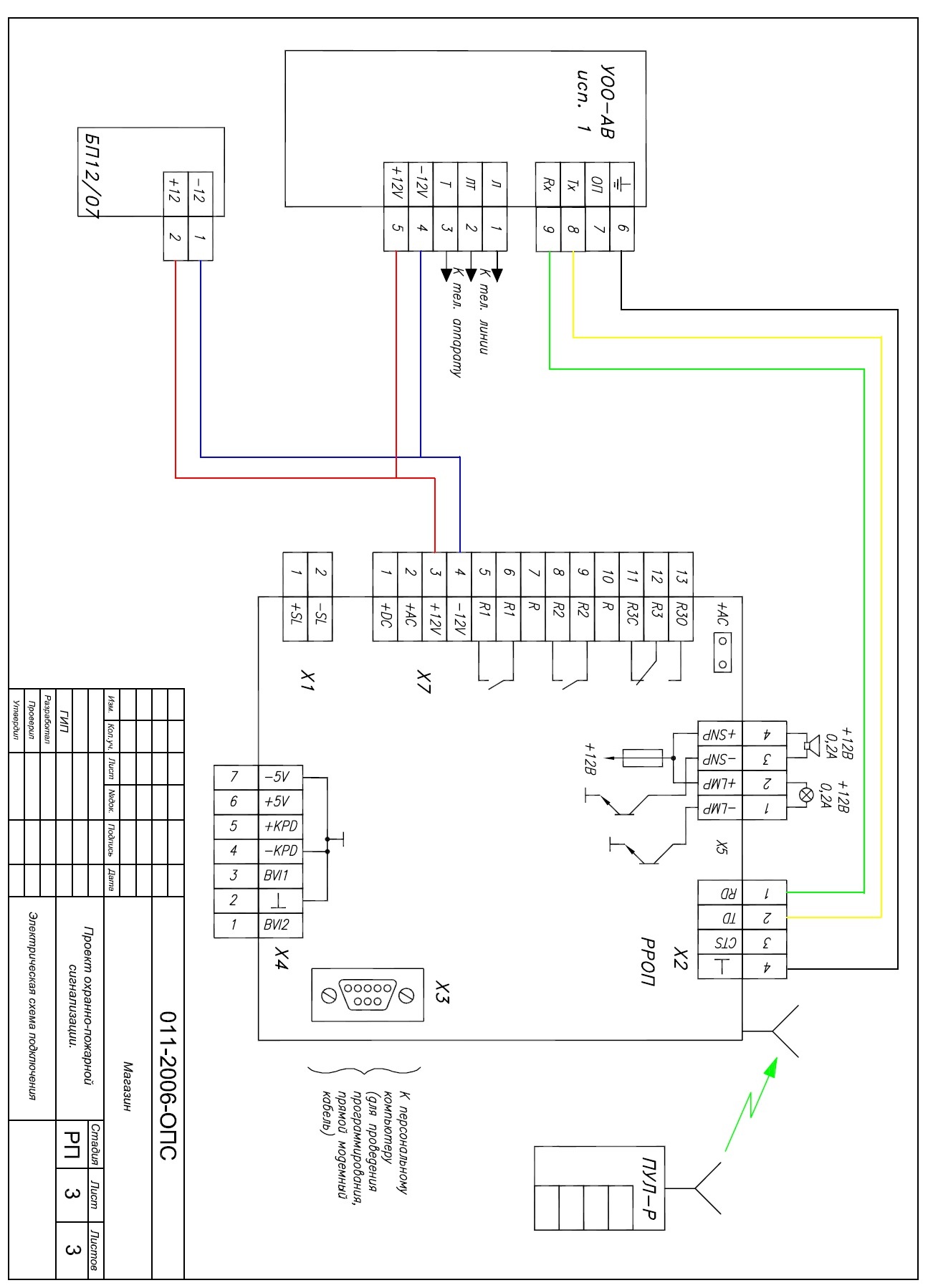

Схема электрических соединений

Ведомость зон

1

Ведомость зон

Технические решения, принятые в рабочем проекте, соответствуют требованиям

экологических, санитарно-гигиенических, противопожарных и других норм, действующих на

территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей

эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Главный инженер проекта

011-2006-ОПС

Магазин

Изм

Кол.уч.

Лист

N док

Подп.

Дата

Проект охранно-пожарной

ǹȚȈȌȐȧ

dzȐșȚ

dzȐșȚȖȊ

сигнализации

РП

1

8

ГИП

Разработал

Проверил

Общие данные

Утвердил

ВЕДОМОСТЬ ССЫЛОЧНЫХ

И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ

Обозначение

Наименование

Примечание

Ссылочные документы

СН и П 2.08.02-89*

Общественные здания и сооружения.

Инструкция о порядке разработки, согласования,

СН и П 11.01-95

утверждении и составе проектной документации на

строительство предприятий, зданий и сооружений.

Технические средства систем безопасности объектов.

РД 78.36.002-99

Обозначения условные графические элементов систем.

Система тревожной сигнализации. Общие требования.

ГОСТ Р50775-95

Общие положения. Часть 1, раздел 1.

Система тревожной сигнализации. Часть 1, раздел 4.

ГОСТ 50776-95

Руководство по проектированию, монтажу и

техническому обслуживанию.

СН и П 21.01-97

Пожарная безопасность зданий и сооружений

Средства охранной, пожарной и охранно-пожарной

ГОСТ 27990-88

сигнализации. Общие технические требования.

Системы автоматические пожаротушения, пожарной,

РД 25. 953-90

охранно-пожарной сигнализации. Обозначения

условные графические элементов систем.

Системы и комплексы охранной, пожарной и охранно-

РД 78.145-93

пожарной сигнализации. Правила приемки и

производства работ.

Инструкция о техническом надзоре за выполнением

РД 78.146-93

проектных и монтажных работ по оборудованию

объектов средствами охранной сигнализации.

Установки пожаротушения и сигнализации. Нормы и

НПБ 88-2001

правила проектирования.

ПУЭ

Правила устройства электроустановок.

Правила пожарной безопасности в Российской

ППБ 01-2003

Федерации

Перечень зданий, сооружений, помещений и

оборудования, подлежащего защите автоматическими

НПБ 110-03

установками пожаротушения и автоматической

пожарной сигнализацией

Проектирование систем оповещения людей о пожаре в

НПБ 104-03

зданиях и сооружениях

Прилагаемые документы

006-2006-ОС.СО

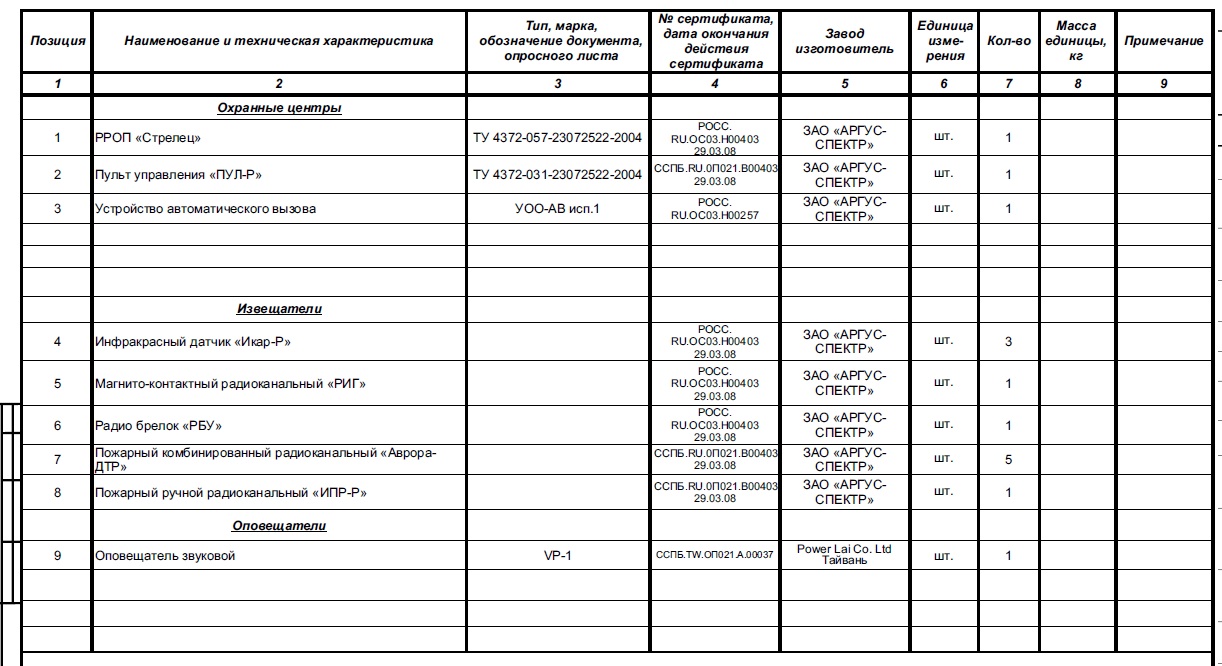

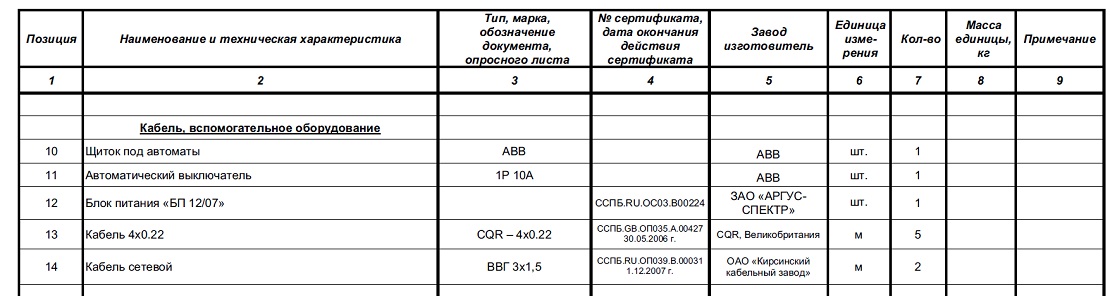

Спецификация оборудования

Технические условия на проектирование систем

обеспечения пожарной безопасности на базе

Технические условия. РП

внутриобъектовой охранно-пожарной и адресно-

аналоговой пожарной сигнализации «СТРЕЛЕЦ»

Руководство по эксплуатации. Радиосистема

СПНК. 425624.003 РЭ

внутриобъектовая охранно-пожарной сигнализации

«СТРЕЛЕЦ»

Быстрый старт. Руководство пользователя по началу

работы с внутриобъектовой радиосистемой охранно-

СПНК. 425624.003 Д2

пожарной и адресно-аналоговой пожарной

сигнализации «Стрелец»

dzȐșȚ

011-2006-ОПС

2

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

ОБЩИЕ ДАННЫЕ

Исходные данные:

1. Техническое задание.

2. Архитектурно-строительные чертежи.

Проектом предусматривается:

Оборудование объекта (магазин), расположенного по адресу: радиоканальной

системой охранной сигнализации «Стрелец». Помещения офиса занимают площадь

70

кв. м. Защищаемые помещения расположены на первом этаже жилого

пятиэтажного здания. От жилой части помещения отделены противопожарными

перегородками.

Автоматическая система охранно-пожарной сигнализации предназначена для

Усиления охраны объекта и подачи тревожного оповещения на ПЦН о

несанкционированном проникновении нарушителя в охраняемые помещения и при

задымлении в помещениях.

Система охранно-пожарной сигнализации должна обеспечивать:

⎯ непрерывный круглосуточный контроль обстановки в охраняемых (поставленных

на охрану) помещениях;

⎯ постановку/снятие с охраны в соответствии с алгоритмами;

⎯ выдачу сигналов “тревога” на ПЦН при срабатывании радиоустройств системы;

⎯ возможность расширения системы путем программирования и установки

дополнительных радиорасширителей и дополнительных извещателей;

⎯ передачу тревожных извещений на ПЦН от радиобрелков.

⎯ система пожарной сигнализации предназначена для регистрации задымления

помещений и запуска системы оповещения о пожаре.

Основные технические решения. Состав и размещение элементов.

В соответствии с заданием на проектирование системы охранно-пожарной

сигнализации, помещения магазина защищаются внутреобъектовой радиосистемой

охранно-пожарной и тревожной сигнализации «Стрелец». Система строится по

древовидной микросотовой схеме.

Комплект основного оборудования входящего в радиосистему

«Стрелец»

сертифицирован комплексно (одним сертификатом ССПБ. RU. ОПО21.В00403 и

РОСС RU. ОСО3.НООА-03) и выпускается серийно с 2005 года. Срок действия

сертификата ССПБ до 29.03.2008.

Управление системой охранной сигнализации осуществляется через главный

(«нулевой») радиорасширитель

(РРОП) с помощью подключенного к нему

локального пульта управления (ПУЛ-Р).

Адресно-аналоговая радиосистема

«Стрелец» предназначена для контроля

извещателей охранных (ИО) и извещателей пожарных (ИП) как в автономном

режиме с подачей звуковой и световой сигнализации, отображением информации,

управлением внешними исполнительными устройствами, выводом информации на

пульт управления. Для вывода информации на ПЦН используется устройство

оконечное автоматического вызова объектовое УОО-АВ исполнение 1.

Для обмена информацией между элементами системы используется радиоканал.

dzȐșȚ

011-2006-ОПС

3

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

В состав системы входит набор устройств, состав и количество которых

определяется с учетом характеристик объекта, применения и выполняемых

функций:

- приемно-контрольное устройство

- Радиорасширитель охранно-пожарный

(РРОП)

- извещатель охранный объемный оптико-электроннный радиоканальный

ИО 40910-3 «Икар-Р»,

- извещатель охранный магнито-контактный универсальный радиоканальный

ИО 10210-4 «РИГ»,

- извещатель охранный поверхностный звуковой радиоканальный «Арфа-Р»,

- извещатель пожарный комбинированный (тепловой+дымовой) радиоканальный

ИП 21210/10110-1-А1 «Аврора-ДТР»,

- извещатель пожарный ручной радиоканальный ИП 51310-1 «ИПР-Р»,

- радиобрелок управления «РБУ»,

- блок исполнительный радиоканальный «ИБ-Р»,

- пульт управления локальный радиоканальный «ПУЛ-Р»,

- пульт управления радиоканальный «ПУ-Р».

Защите автоматической пожарной сигнализацией подлежат все помещения

объекта, принадлежащие заказчику, и расположенные на 1-ом этаже здания, кроме:

помещений с мокрыми процессами

(душевые, санузлы, охлаждаемые камеры,

помещения мойки и т. п.); вентиляционных камер (приточных, а также вытяжных, не

обслуживающих производственные помещения категории А или Б), насосных

водоснабжения, бойлерных и др. помещений для инженерного оборудования

здания, в которых отсутствуют горючие материалы; категории В4 и Д по пожарной

опасности; лестничных клеток.

В качестве технических средств обнаружения пожара в защищаемых помещениях

приняты извещатели «Аврора-ДТР». Для подачи извещения о возникновении пожара

при визуальном обнаружении загораний предусмотрены ручные извещатели пожара

«ИПР-Р».

Площадь, контролируемая одним дымовым пожарным извещателем, а так же

максимальное расстояние между извещателями и извещателем и стеной

необходимо определять по таблице, но, не превышая величин, указанных в

технических условиях и паспортах на конкретные типы извещателей.

Извещатели ручные «ИПР-Р» устанавливаются на стенах внутри здания на

высоте 1,5 м от уровня пола.

К извещателям должен быть свободный доступ, место установки должно иметь

достаточную освещенность. Внутри помещения извещатели следует устанавливать

в коридорах, на площадках, лестничных клетках, около входных дверей, в проходах

(на расстоянии не более 50 м друг от друга).

Высота установки

Площадь,

Максимальное расстояние, м

извещателя, м

контролируемая

одним извещателем,

между

от извещателя

м

извещателями

до стены

До 3,5

До 85

9

4,5

Свыше 3,5 до 6,0

До 70

8,5

4

Свыше 6,0 до 10,0

До 65

8

4

Свыше 10,5 до 12,0

До 55

7,5

3,5

Для помещений данного типа, согласно НПБ 104-03, предусматривается система

оповещения о пожаре первого типа. Для оповещения людей о пожаре

предусмотрены оповещатели пожарные звуковые VP-1. Размещение световых

dzȐșȚ

011-2006-ОПС

4

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

указателей и эвакуационных знаков пожарной безопасности должно выполняться в

соответствии с требованиями нормативных документов по пожарной безопасности,

утвержденных в установочном порядке.

Сети оповещения выполняются кабелем CQR 4х0,22 проложенном в

металлорукаве.

Провода, кабели следует прокладывать в ПВХ-коробе по стенам на расстоянии не

менее 10 см от потолка. Шлейфы сигнализации следует прокладывать по стенам и

потолку в ПВХ-коробе. Общий объем горючей массы за подвесными потолками

менее 1,5л на 1 метр.

В соответствии с п. 12.17 НПБ 88-2001 допускается установка одного пожарного

радиоканального извещателя в помещении, если зона его защиты не меньше

площади помещения защищаемого помещения и выполняется требования п.п.

12.20,

12.34 НПБ

88-2001* для точечных дымовых и тепловых пожарных

извещателей.

В соответствии с п.п. 13.1, 13.3 установка дублирующих извещателей необходима

только для систем автоматического пожаротушения и дымоудаления или по

требованию заказчика.

На основании п.п. 12.17; 13.1-13.3 НПБ 88-2001 в защищаемом помещении (зоне)

допускается устанавливать один пожарный радиоизвещатель.

РРОП и блоки питания размещаются в технических помещениях, в соответствии

с проектом, в удобных для монтажа и обслуживания местах. Управление системой

охранной сигнализации и контроль ее состояния производится с

«ПУЛ-Р»,

расположенного в коридоре. Все начальные программные установки производятся в

соответствии с документом «Ведомость зон». Окончательное программирование

производится на этапе пуско-наладочных работ.

Организуются следующие рубежи охраны помещений:

Помещения офиса оборудуются двумя рубежами сигнализации:

-

1-й рубеж - входная дверь: магнитоконтактные извещатели на открывание

(РИГ),

- 2-й рубеж - объем: извещатели охранные объемные оптико-электронные (Икар-

Р),

- Для передачи сигнала «ТРЕВОГА» предусмотрена радио кнопка тревожной

сигнализации (РБУ).

Принцип работы радиосистемы.

Радиосистема

«Стрелец» состоит из совокупности охранно-пожарных

радиорасширителей (до 16 шт.), каждый из которых способен контролировать до 3-х

дочерних радиорасширителей. Максимальное количество участков ретрансляции

между радиорасширителями

-

6. Радиорасширитель, находящийся в вершине

дерева, является координатором всей радиосети. В случае отсутствия дочерних

радиорасширителей, Радиорасширитель функционирует самостоятельно, выполняя

функции приемно-контрольного прибора охранно-пожарной сигнализации.

Управление состоянием разделов (зон) осуществляется как локально (проводные

и беспроводные пульты управления,

16 радиобрелков управления), так и от

расширителя координатора радиосети (встроенная клавиатура, ПУЛ, программное

обеспечение). При передаче контрольных сигналов и сигналов управления

dzȐșȚ

011-2006-ОПС

5

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

используется механизм динамической идентификации, при котором участники

обмена данными используют секретные уникальные ключи

(для исключения

возможности подмены радиоустройств и несанкционированного управления

системой).

Сигналы неисправность выдаются в случае отсутствия связи, с каким либо из

радиоустройств системы, а также при выходе из строя самого устройства в системе.

В информативность по разделам и извещателям входят следующие виды

извещений: «Постановка под охрану», «Снятие с охраны», «Тревога», «Пожар»,

«Пожарное внимание», «Обобщенная неисправность», «Взлом», Снятие с охраны

под принуждением»,

«Паника»,

«Неисправность основного источника питания»,

«Неисправность резервного источника питания»,

«Отсутствие связи с

извещателями», «Попытка подмены извещателя», «Автоматическая постановка под

охрану», «Автоматический обход адреса», «Ручной обход адреса». Максимальное

количество и площадь защищаемых зон определяется емкостью системы и

максимально-возможным расстоянием между радиорасширителем и

радиоизвещателем и между радиорасширителями, а также НПБ 88-2001*.

Рекомендуемые расстояния размещения элементов радиосистем между собой

приведены в таблице.

Таблица 1

Рекомендуемые

Рекомендуемые

расстояния от

расстояния между

Место расположения элементов

№

извещателей до

радиорасширителями,

системы

радиорасширителей,

м, не более

м, не более

Вне помещений при отсутствии

1

200

500

внешних помех

В помещениях в пределах прямой

2

100

200

видимости

Между помещениями, коридором и

3

помещениями, перегородки которых

70

150

деревянные или гипсокартонные

Между помещениями, коридором и

помещениями, стены и

перегородки которых выполнены из

4

40*

кирпича, гипса, оштукатуренные -

80

толщиной не более 250 мм, либо

слоистые с металлическими

Между помещениями, коридором и

помещениями, стены, перегородки и

перекрытия которых выполнены из

5

25*

50*

кирпича, гипса, оштукатуренные -

толщиной более 250 мм либо

железобетонные

Отдельно стоящие ларьки,

павильоны, ангары из легких

металлических конструкций

6

50

100

(радиоизвещатели устанавливаются

внутри помещений, радиорасширители

- у оконных проемов со стороны

* - рекомендуется устанавливать радиоизвещатели не более чем за двумя

стенами или перекрытиями от радиорасширителя.

dzȐșȚ

011-2006-ОПС

6

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

Примечание: при наличии сложной геометрии защищаемых помещений,

строительных конструкций, а также сильных электромагнитных помех

возможность надежного функционирования радиоканальной системы

необходимо проверять экспериментально (система имеет тестовый режим).

Рекомендуемая высота установки радиорасширителей составляет не менее 2-

2,5 м от поверхности пола.

Подробное описание принципа действия аппаратуры «Стрелец» приведено в

технической документации завода изготовителя.

Требования по электропитанию:

Технические средства работают от однофазной промышленной сети переменного

тока,

220В, 50Гц, при колебаниях напряжения в пределах от -15% до +10% и

частоты ±1 Гц.

Электропитание аппаратуры предусмотрено от двух независимых источников:

− основное питание 220В - от распределительного щита РЩ с выделением

отдельной группы;

− резервное питание - от резервированных источников питания БП-12/07 и от

встроенных аккумуляторных батарей.

При

прекращении

энергоснабжения

обеспечивается

возможность

функционирования оборудования системы от источников резервного питания, и

встроенных аккумуляторов не менее 24 часов в дежурном режиме и не менее 3-х

часов в тревожном режиме. В каждый источник питания устанавливаются по одному

аккумулятору ёмкостью 7 Ah.

Технические средства потребляют не более 0.5 кВт.

Заземление приборов осуществить посредством заземления от ГРЩ.

Сопротивление заземления не должно превышать 4 Ома.

Мероприятия по безопасности эксплуатации

Исходя из наличия на объекте сетей электроснабжения напряжением 380/220В с

глухозаземленной нетралью.

Для защиты обслуживающего персонала от

повреждения электрическим током при повреждении изоляции предусматривается

зануление металлических корпусов электрооборудования и приборов. Зануление

электрооборудования выполняется металлическим соединением их корпусов с

нейтралью сети электроснабжения, для чего используется третьи жилы питающих

кабелей.

Требования по монтажу:

1. Монтажные работы вести в соответствии с РД

78.145-93

“Руководящий

документ. Системы и комплексы охранной и охранно-пожарной сигнализации.

Правила производства и приемки работ”.

2. Прокладка кабелей питания, заземляющих проводников производится в

соответствии с требованиями “Правила устройства электроустановок” (ПУЭ-

87).

3. Маркировку кабелей вести в соответствии с кабельными журналами.

Маркировка должна быть износоустойчива и легко читаема.

4. Прокладка шлейфов сигнализации по помещениям осуществляется в

пластиковых коробах. Прокладка магистральных линий осуществляется в

пластиковых коробах или гофратрубе.

dzȐșȚ

011-2006-ОПС

7

Изм

Кол.уч

Лист

Nдок.

Подп.

Дата

5. Аппаратуру следует размещать в соответствии с рабочими чертежами.

6. Избегать параллельной прокладки линий связи с электропроводкой.

7. Линии питания ~220В выполнить кабелем NYM 3x1.5.

8. Шлейфы сигнализации выполнить кабелем 4x0.22.

9. Линии питания 12 В выполнить кабелем ШВВП 2х0.75.

10. Подключение датчиков произвести в соответствии со схемами подключения

датчиков к ПКП.

11. Соединительные коробки JB-701 и JB-720 устанавливать, в соответствии со

схемами подключения датчиков к ПКП.

12. Оконечные резисторы шлейфов устанавливать в датчиках или в

соединительных коробках.

Расчет емкости аккумуляторных батарей.

Таблица 1

Ток потребления

Ток питания в

Ток питания в

Суммарный

Суммарный

Тип

Кол-во

дежурном режиме,

режиме «тревога»,

потребляемый

потребляемый

извещателя

шт.

mA

mA

ток в дежурном

ток в режиме

Ед.

Сумма.

Ед.

Сумма.

режиме, mA

«тревога», mA

РРОП

1

120

120

120

120

УОО-АВ

1

80

80

80

80

200

300

Сирена

1

-

-

100

100

1.

200мА х 24ч + 300мА х 3ч =4800 + 900 = 5700 мАч = 5,7 Ач

Использование акк. батареи емкости 7 А/ч предусмотренной для БП-12/0,7

обеспечивает работу системы в течении не менее 24 ч в дежурном режиме и 3 ч в

режиме «пожар».

2. Продолжительность работы радиоизвещателей от комплекта батарей:

Период передачи

Длительность работы

Длительность работы ИО/ИП

№

контрольных

ИО/ИП от основной

от резервной батареи при

п. п.

радиосигналов

батареи, лет

разряде основной, мес

1.

12 с

3

2.

32 с

5

2 - 2,5

3.

1 мин

6,5

4.

2 мин

7,5

Примечания:

1. Емкость основной батареи - 1,2 А/ч, резервной - 240 мА/ч.

2. Напряжение разряда батарей - 2,6 В.

3. Индикация разряда батарей с помощью светодиодного индикатора, встроенного в

ИО/ИП, включена.

4. Средняя длительность саморазряда до 90% емкости батарей CR123A и CR2032 -

10 лет.

5. ИО/ИП находятся в рабочем режиме и в зоне радиовидимости включенного

родительского ПКУ.

Мероприятия по охране окружающей среды

В связи с отсутствием вредных выбросов, мероприятия по охране окружающей

среды не предусматриваются.

dzȐșȚ

011-2006-ǶǷǹ

Изм. Кол.уч.

Лист N док.

Подп. Дата

8

///////////////////////////////////////
